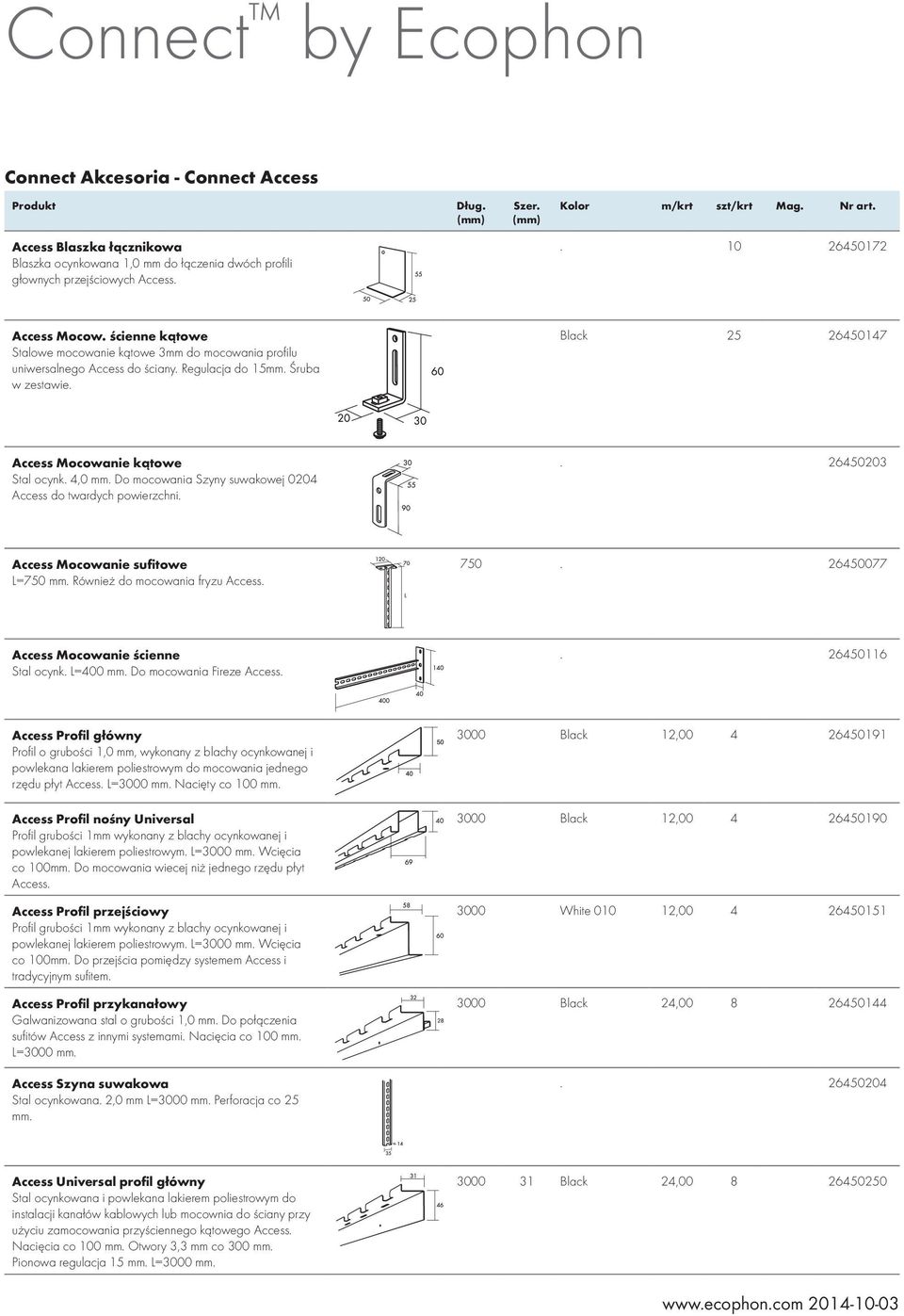

1 Connect by Ecophon Connect Akcesoria - Connect Access Produkt Access Blaszka łącznikowa Blaszka ocynkowana 1,0 mm do łączenia dwóch profili głownych przejściowych Access Access Mocow. ścienne kątowe Stalowe mocowanie kątowe 3mm do mocowania profilu uniwersalnego Access do ściany. Regulacja do 15mm. Śruba w zestawie. Black Access Mocowanie kątowe Stal ocynk. 4,0 mm. Do mocowania Szyny suwakowej 0204 Access do twardych powierzchni Access Mocowanie sufitowe L=750 mm. Również do mocowania fryzu Access Access Mocowanie ścienne Stal ocynk. L=400 mm. Do mocowania Fireze Access Access Profil główny Profil o grubości 1,0 mm, wykonany z blachy ocynkowanej i powlekana lakierem poliestrowym do mocowania jednego rzędu płyt Access. L=3000 mm. Nacięty co 100 mm. Access Profil nośny Universal Profil grubości 1mm wykonany z blachy ocynkowanej i powlekanej lakierem poliestrowym. L=3000 mm. Wcięcia co 100mm. Do mocowania wiecej niż jednego rzędu płyt Access. Access Profil przejściowy Profil grubości 1mm wykonany z blachy ocynkowanej i powlekanej lakierem poliestrowym. L=3000 mm. Wcięcia co 100mm. Do przejścia pomiędzy systemem Access i tradycyjnym sufitem. Access Profil przykanałowy Galwanizowana stal o grubości 1,0 mm. Do połączenia sufitów Access z innymi systemami. Nacięcia co 100 mm. L=3000 mm. Access Szyna suwakowa Stal ocynkowana. 2,0 mm L=3000 mm. Perforacja co 25 mm Black 12, Black 12, White 0 12, Black 24, Access Universal profil główny Stal ocynkowana i powlekana lakierem poliestrowym do instalacji kanałów kablowych lub mocownia do ściany przy użyciu zamocowania przyściennego kątowego Access. Nacięcia co 100 mm. Otwory 3,3 mm co 300 mm. Pionowa regulacja 15 mm. L=3000 mm Black 24,

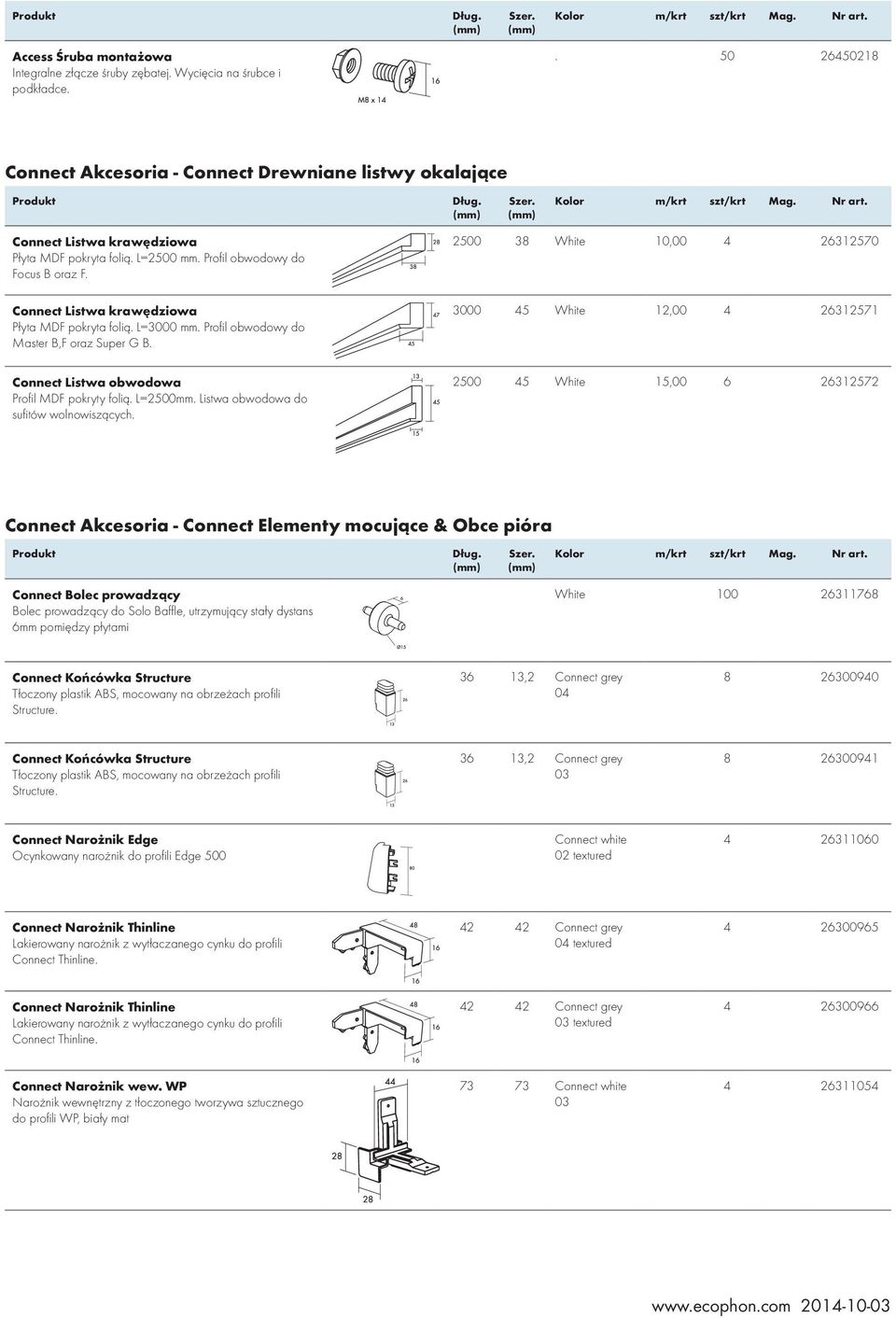

2 Access Śruba montażowa Integralne złącze śruby zębatej. Wycięcia na śrubce i podkładce Connect Akcesoria - Connect Drewniane listwy okalające Produkt Connect Listwa krawędziowa Płyta MDF pokryta folią. L=2500 mm. Profil obwodowy do Focus B oraz F. Connect Listwa krawędziowa Płyta MDF pokryta folią. L=3000 mm. Profil obwodowy do Master B,F oraz Super G B White 10, White 12, Connect Listwa obwodowa Profil MDF pokryty folią. L=2500mm. Listwa obwodowa do sufitów wolnowiszących White 15, Connect Akcesoria - Connect Elementy mocujące & Obce pióra Produkt Connect Bolec prowadzący Bolec prowadzący do Solo Baffle, utrzymujący stały dystans 6mm pomiędzy płytami White Connect Końcówka Structure Tłoczony plastik ABS, mocowany na obrzeżach profili Structure ,2 Connect grey Connect Końcówka Structure Tłoczony plastik ABS, mocowany na obrzeżach profili Structure ,2 Connect grey Connect Narożnik Edge Ocynkowany narożnik do profili Edge textured Connect Narożnik Thinline Lakierowany narożnik z wytłaczanego cynku do profili Connect Thinline Connect grey 04 textured Connect Narożnik Thinline Lakierowany narożnik z wytłaczanego cynku do profili Connect Thinline Connect grey 03 textured Connect Narożnik wew. WP Narożnik wewnętrzny z tłoczonego tworzywa sztucznego do profili WP, biały mat

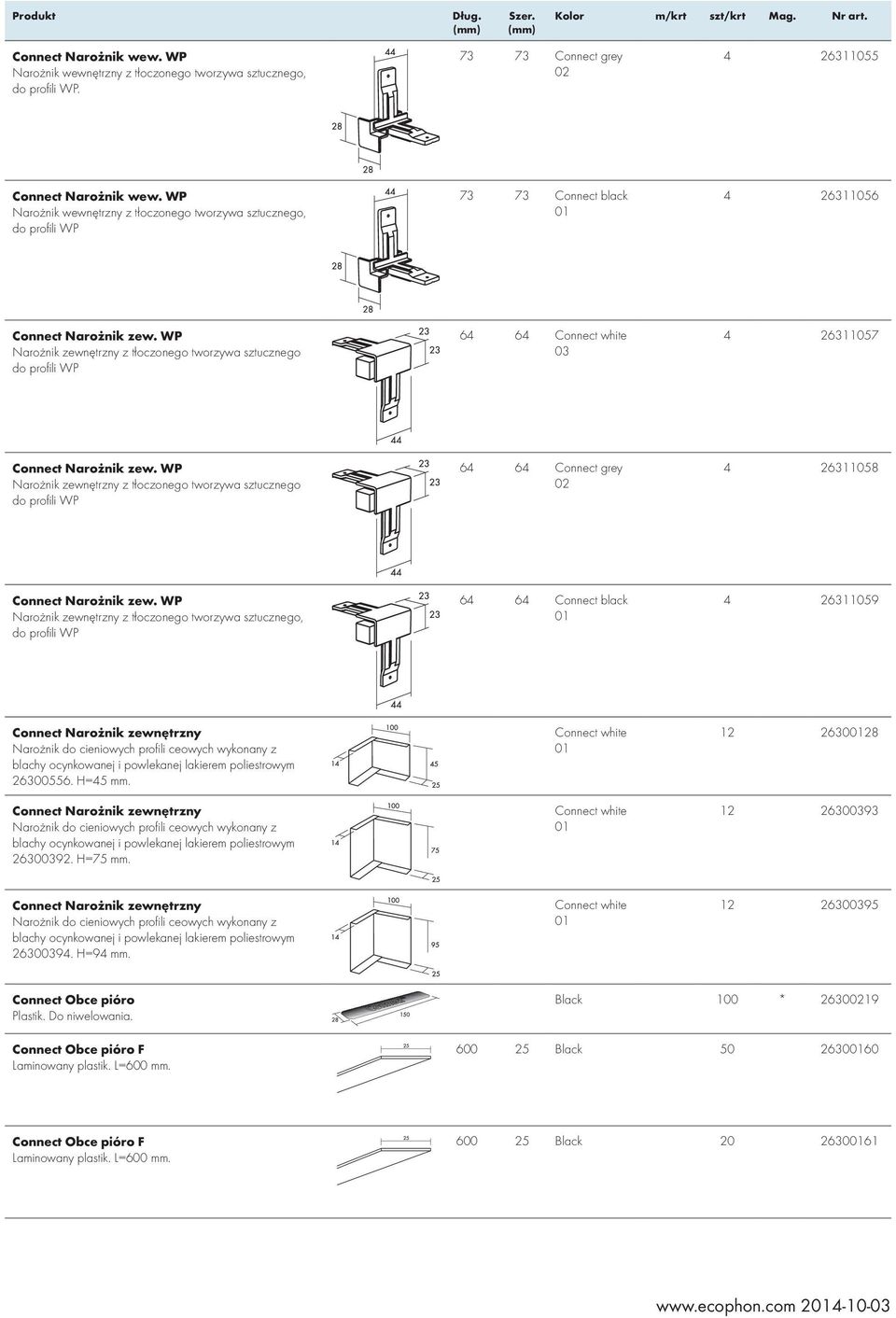

3 Connect Narożnik wew. WP Narożnik wewnętrzny z tłoczonego tworzywa sztucznego, do profili WP Connect grey Connect Narożnik wew. WP Narożnik wewnętrzny z tłoczonego tworzywa sztucznego, do profili WP Connect black Connect Narożnik zew. WP Narożnik zewnętrzny z tłoczonego tworzywa sztucznego do profili WP Connect Narożnik zew. WP Narożnik zewnętrzny z tłoczonego tworzywa sztucznego do profili WP Connect grey Connect Narożnik zew. WP Narożnik zewnętrzny z tłoczonego tworzywa sztucznego, do profili WP Connect black Connect Narożnik zewnętrzny Narożnik do cieniowych profili ceowych wykonany z blachy ocynkowanej i powlekanej lakierem poliestrowym =45 mm. Connect Narożnik zewnętrzny Narożnik do cieniowych profili ceowych wykonany z blachy ocynkowanej i powlekanej lakierem poliestrowym =75 mm Connect Narożnik zewnętrzny Narożnik do cieniowych profili ceowych wykonany z blachy ocynkowanej i powlekanej lakierem poliestrowym =94 mm Connect Obce pióro Plastik. Do niwelowania. Connect Obce pióro F Laminowany plastik. L=600 mm. Black 100 * Black Connect Obce pióro F Laminowany plastik. L=600 mm Black

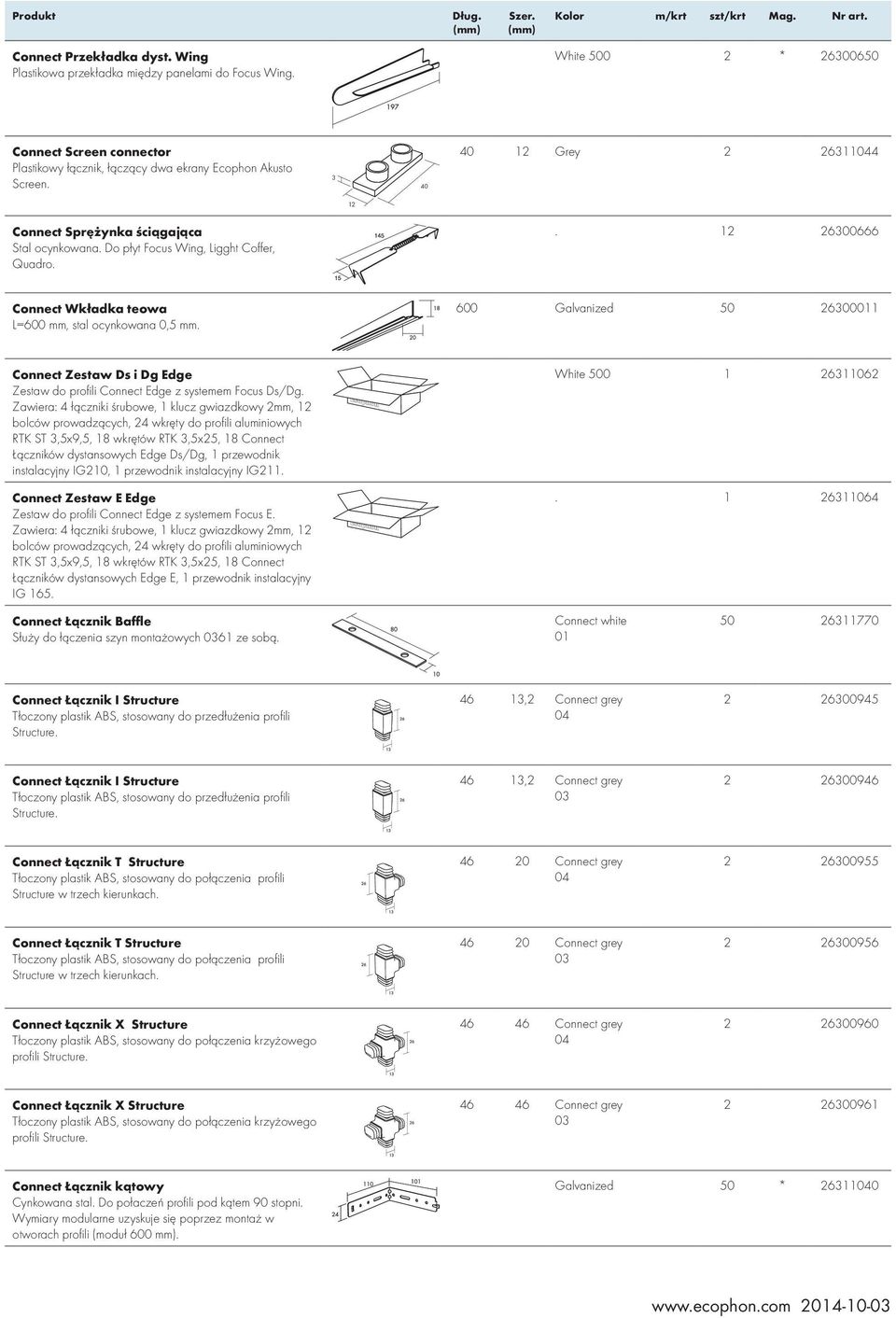

4 Connect Przekładka dyst. Wing Plastikowa przekładka między panelami do Focus Wing. White * Connect Screen connector Plastikowy łącznik, łączący dwa ekrany Ecophon Akusto Screen Grey Connect Sprężynka ściągająca Stal ocynkowana. Do płyt Focus Wing, Ligght Coffer, Quadro Connect Wkładka teowa L=600 mm, stal ocynkowana 0,5 mm. 600 Galvanized Connect Zestaw Ds i Dg Edge Zestaw do profili Connect Edge z systemem Focus Ds/Dg. Zawiera: 4 łączniki śrubowe, 1 klucz gwiazdkowy 2mm, 12 bolców prowadzących, 24 wkręty do profili aluminiowych RTK ST 3,5x9,5, 18 wkrętów RTK 3,5x25, 18 Connect Łączników dystansowych Edge Ds/Dg, 1 przewodnik instalacyjny IG210, 1 przewodnik instalacyjny IG211. Connect Zestaw E Edge Zestaw do profili Connect Edge z systemem Focus E. Zawiera: 4 łączniki śrubowe, 1 klucz gwiazdkowy 2mm, 12 bolców prowadzących, 24 wkręty do profili aluminiowych RTK ST 3,5x9,5, 18 wkrętów RTK 3,5x25, 18 Connect Łączników dystansowych Edge E, 1 przewodnik instalacyjny IG 165. White Connect Łącznik Baffle Służy do łączenia szyn montażowych 0361 ze sobą Connect Łącznik I Structure Tłoczony plastik ABS, stosowany do przedłużenia profili Structure ,2 Connect grey Connect Łącznik I Structure Tłoczony plastik ABS, stosowany do przedłużenia profili Structure ,2 Connect grey Connect Łącznik T Structure Tłoczony plastik ABS, stosowany do połączenia profili Structure w trzech kierunkach Connect grey Connect Łącznik T Structure Tłoczony plastik ABS, stosowany do połączenia profili Structure w trzech kierunkach Connect grey Connect Łącznik X Structure Tłoczony plastik ABS, stosowany do połączenia krzyżowego profili Structure Connect grey Connect Łącznik X Structure Tłoczony plastik ABS, stosowany do połączenia krzyżowego profili Structure Connect grey Connect Łącznik kątowy Cynkowana stal. Do połaczeń profili pod kątem 90 stopni. Wymiary modularne uzyskuje się poprzez montaż w otworach profili (moduł 600 mm). Galvanized 50 *

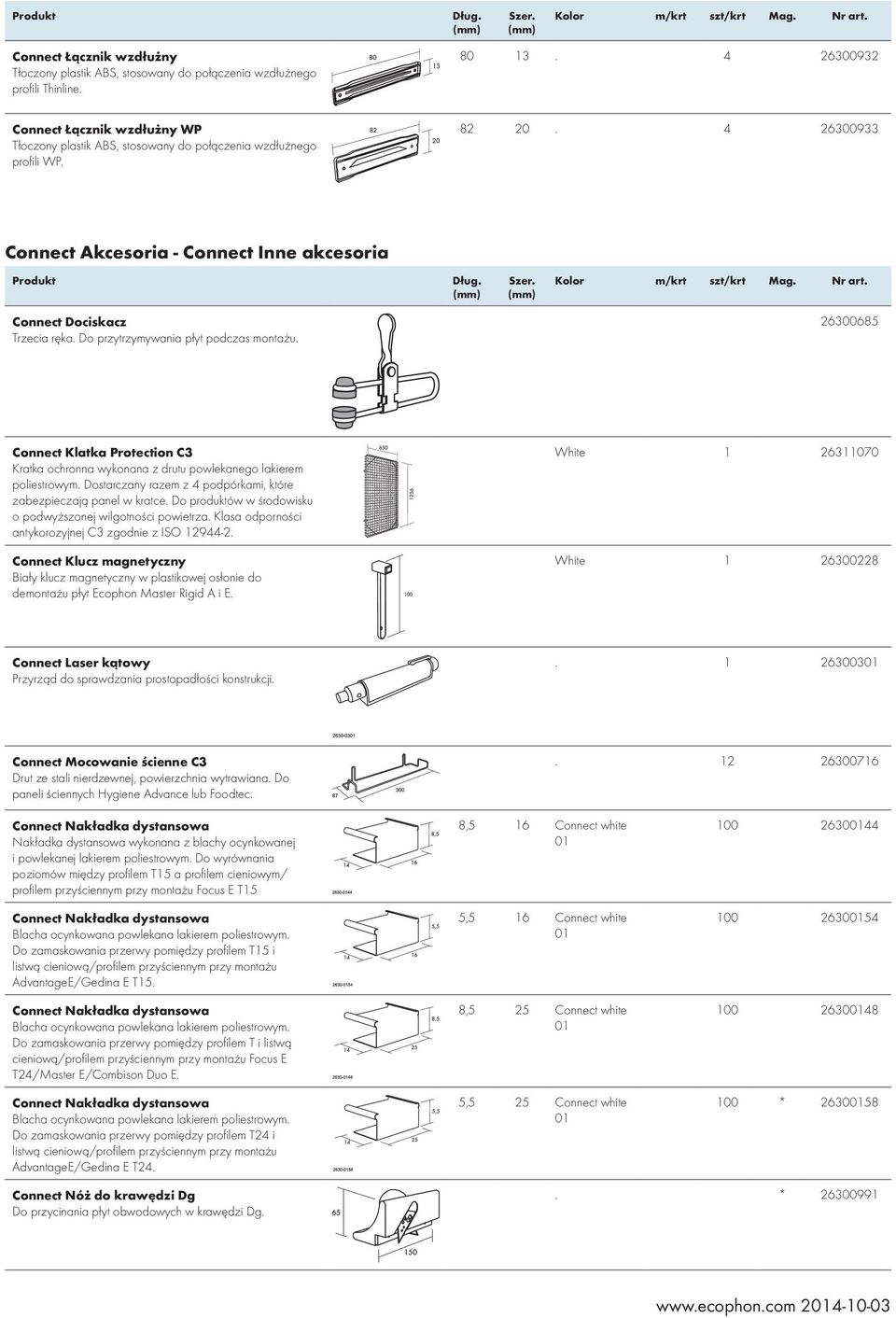

5 Connect Łącznik wzdłużny Tłoczony plastik ABS, stosowany do połączenia wzdłużnego profili Thinline Connect Łącznik wzdłużny WP Tłoczony plastik ABS, stosowany do połączenia wzdłużnego profili WP Connect Akcesoria - Connect Inne akcesoria Produkt Connect Dociskacz Trzecia ręka. Do przytrzymywania płyt podczas montażu Connect Klatka Protection C3 Kratka ochronna wykonana z drutu powlekanego lakierem poliestrowym. Dostarczany razem z 4 podpórkami, które zabezpieczają panel w kratce. Do produktów w środowisku o podwyższonej wilgotności powietrza. Klasa odporności antykorozyjnej C3 zgodnie z ISO White Connect Klucz magnetyczny Biały klucz magnetyczny w plastikowej osłonie do demontażu płyt Ecophon Master Rigid A i E. White Connect Laser kątowy Przyrząd do sprawdzania prostopadłości konstrukcji Connect Mocowanie ścienne C3 Drut ze stali nierdzewnej, powierzchnia wytrawiana. Do paneli ściennych ygiene Advance lub Foodtec Connect Nakładka dystansowa Nakładka dystansowa wykonana z blachy ocynkowanej i powlekanej lakierem poliestrowym. Do wyrównania poziomów między profilem T15 a profilem cieniowym/ profilem przyściennym przy montażu Focus E T15 Connect Nakładka dystansowa Blacha ocynkowana powlekana lakierem poliestrowym. Do zamaskowania przerwy pomiędzy profilem T15 i listwą cieniową/profilem przyściennym przy montażu AdvantageE/Gedina E T15. Connect Nakładka dystansowa Blacha ocynkowana powlekana lakierem poliestrowym. Do zamaskowania przerwy pomiędzy profilem T i listwą cieniową/profilem przyściennym przy montażu Focus E T24/Master E/Combison Duo E. Connect Nakładka dystansowa Blacha ocynkowana powlekana lakierem poliestrowym. Do zamaskowania przerwy pomiędzy profilem T24 i listwą cieniową/profilem przyściennym przy montażu AdvantageE/Gedina E T24. 8,5 16 5,5 16 8,5 25 5, * Connect Nóż do krawędzi Dg Do przycinania płyt obwodowych w krawędzi Dg.. *

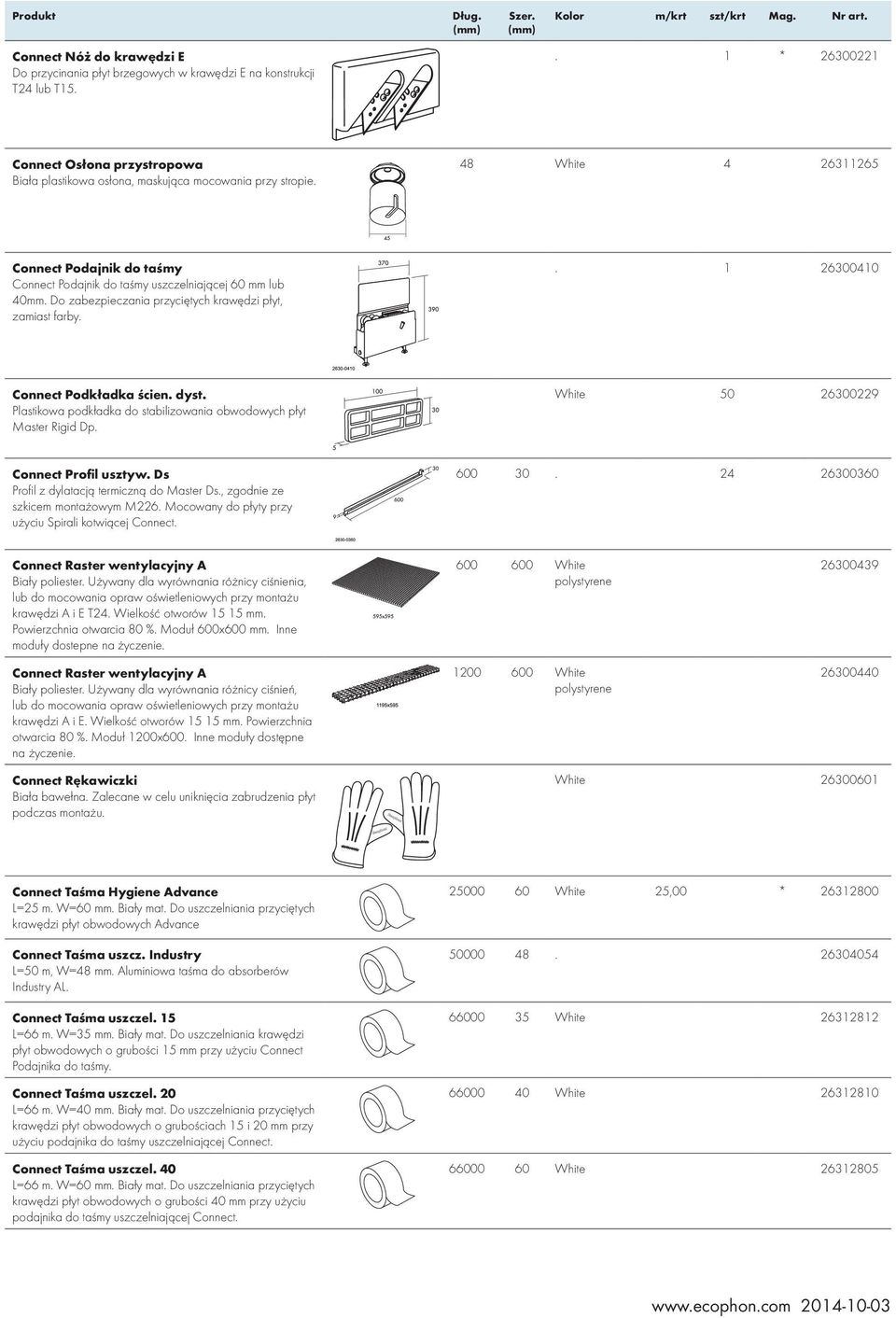

6 Connect Nóż do krawędzi E Do przycinania płyt brzegowych w krawędzi E na konstrukcji T24 lub T * Connect Osłona przystropowa Biała plastikowa osłona, maskująca mocowania przy stropie. 48 White Connect Podajnik do taśmy Connect Podajnik do taśmy uszczelniającej 60 mm lub 40mm. Do zabezpieczania przyciętych krawędzi płyt, zamiast farby Connect Podkładka ścien. dyst. Plastikowa podkładka do stabilizowania obwodowych płyt Master Rigid Dp. White Connect Profil usztyw. Ds Profil z dylatacją termiczną do Master Ds., zgodnie ze szkicem montażowym M226. Mocowany do płyty przy użyciu Spirali kotwiącej Connect Connect Raster wentylacyjny A Biały poliester. Używany dla wyrównania różnicy ciśnienia, lub do mocowania opraw oświetleniowych przy montażu krawędzi A i E T24. Wielkość otworów mm. Powierzchnia otwarcia 80 %. Moduł 600x600 mm. Inne moduły dostepne na życzenie. Connect Raster wentylacyjny A Biały poliester. Używany dla wyrównania różnicy ciśnień, lub do mocowania opraw oświetleniowych przy montażu krawędzi A i E. Wielkość otworów mm. Powierzchnia otwarcia 80 %. Moduł 1200x600. Inne moduły dostępne na życzenie White polystyrene White polystyrene Connect Rękawiczki Biała bawełna. Zalecane w celu uniknięcia zabrudzenia płyt podczas montażu. White Connect Taśma ygiene Advance L=25 m. W=60 mm. Biały mat. Do uszczelniania przyciętych krawędzi płyt obwodowych Advance Connect Taśma uszcz. Industry L=50 m, W=48 mm. Aluminiowa taśma do absorberów Industry AL. Connect Taśma uszczel. 15 L=66 m. W=35 mm. Biały mat. Do uszczelniania krawędzi płyt obwodowych o grubości 15 mm przy użyciu Connect Podajnika do taśmy. Connect Taśma uszczel. 20 L=66 m. W=40 mm. Biały mat. Do uszczelniania przyciętych krawędzi płyt obwodowych o grubościach 15 i 20 mm przy użyciu podajnika do taśmy uszczelniającej Connect. Connect Taśma uszczel. 40 L=66 m. W=60 mm. Biały mat. Do uszczelniania przyciętych krawędzi płyt obwodowych o grubości 40 mm przy użyciu podajnika do taśmy uszczelniającej Connect White 25,00 * White White White

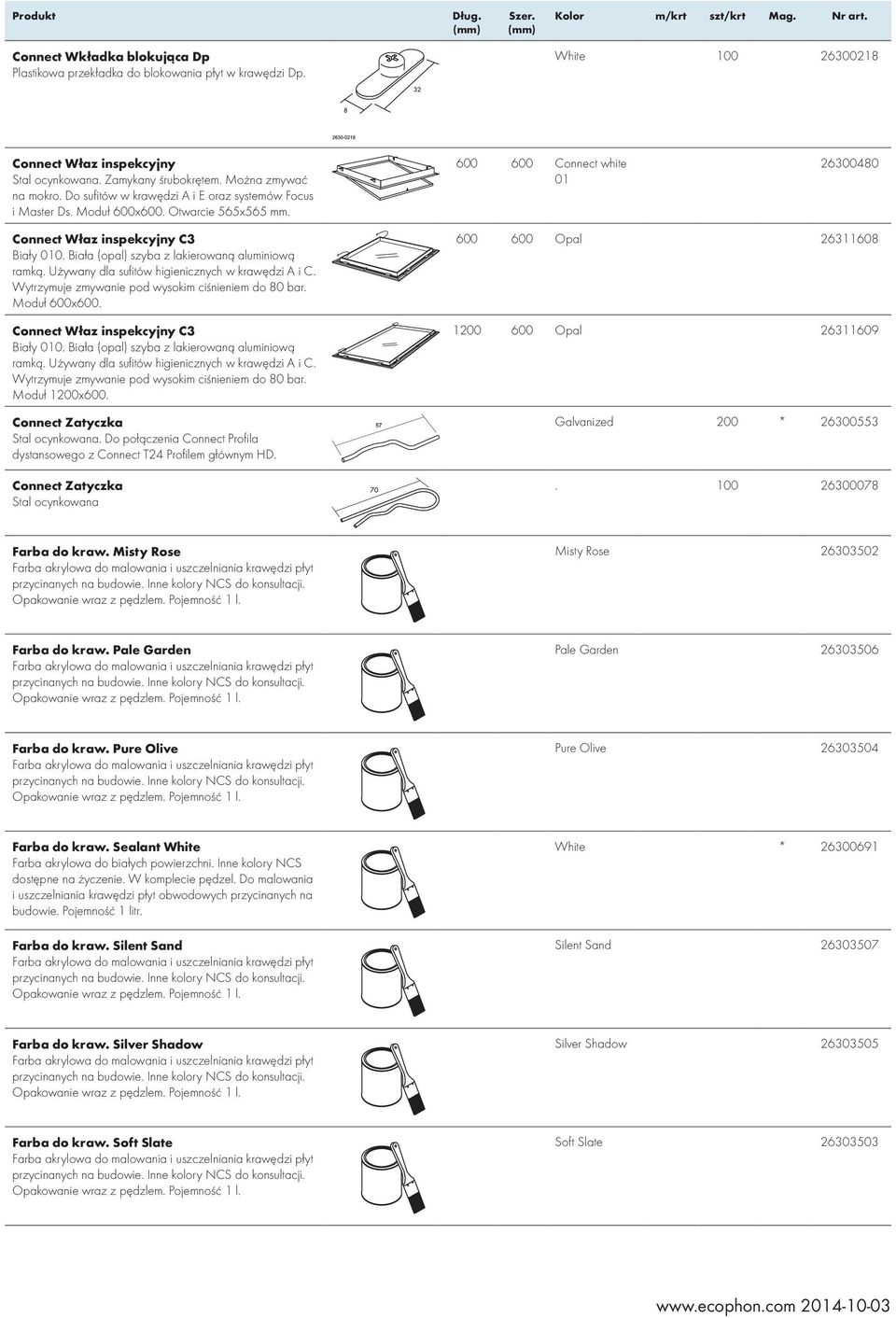

7 Connect Wkładka blokująca Dp Plastikowa przekładka do blokowania płyt w krawędzi Dp. White Connect Właz inspekcyjny Stal ocynkowana. Zamykany śrubokrętem. Można zmywać na mokro. Do sufitów w krawędzi A i E oraz systemów Focus i Master Ds. Moduł 600x600. Otwarcie 565x565 mm Connect Właz inspekcyjny C3 Biały 0. Biała (opal) szyba z lakierowaną aluminiową ramką. Używany dla sufitów higienicznych w krawędzi A i C. Wytrzymuje zmywanie pod wysokim ciśnieniem do 80 bar. Moduł 600x600. Connect Właz inspekcyjny C3 Biały 0. Biała (opal) szyba z lakierowaną aluminiową ramką. Używany dla sufitów higienicznych w krawędzi A i C. Wytrzymuje zmywanie pod wysokim ciśnieniem do 80 bar. Moduł 1200x600. Connect Zatyczka Stal ocynkowana. Do połączenia Connect Profila dystansowego z Connect T24 Profilem głównym D. Connect Zatyczka Stal ocynkowana Opal Opal Galvanized 200 * Farba do kraw. Misty Rose Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. Misty Rose Farba do kraw. Pale Garden Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. Pale Garden Farba do kraw. Pure Olive Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. Pure Olive Farba do kraw. Sealant White Farba akrylowa do białych powierzchni. Inne kolory NCS dostępne na życzenie. W komplecie pędzel. Do malowania i uszczelniania krawędzi płyt obwodowych przycinanych na budowie. Pojemność 1 litr. Farba do kraw. Silent Sand Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. White * Silent Sand Farba do kraw. Silver Shadow Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. Silver Shadow Farba do kraw. Soft Slate Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. Soft Slate

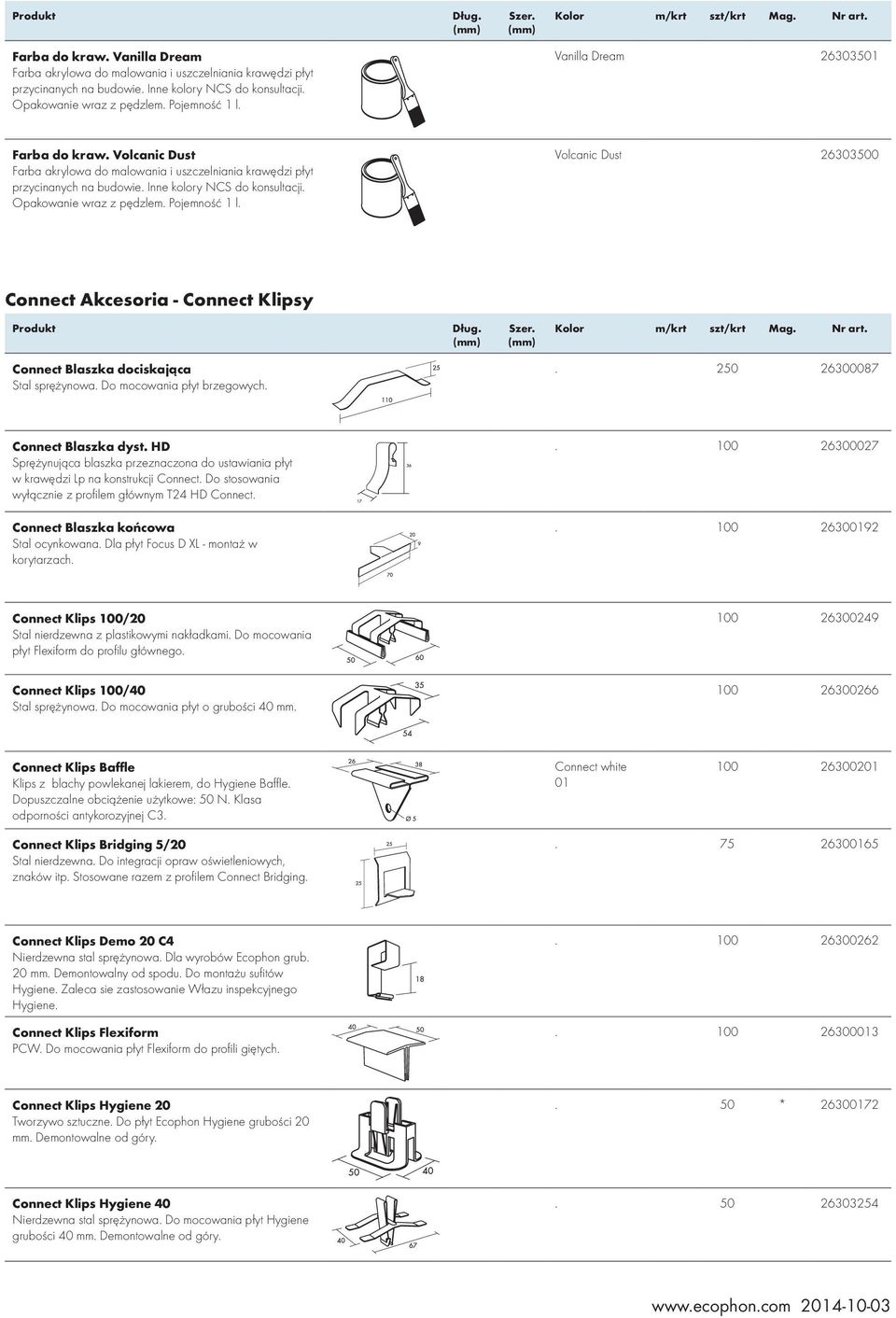

8 Farba do kraw. Vanilla Dream Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. Vanilla Dream Farba do kraw. Volcanic Dust Farba akrylowa do malowania i uszczelniania krawędzi płyt przycinanych na budowie. Inne kolory NCS do konsultacji. Opakowanie wraz z pędzlem. Pojemność 1 l. Volcanic Dust Connect Akcesoria - Connect Klipsy Produkt Connect Blaszka dociskająca Stal sprężynowa. Do mocowania płyt brzegowych Connect Blaszka dyst. D Sprężynująca blaszka przeznaczona do ustawiania płyt w krawędzi Lp na konstrukcji Connect. Do stosowania wyłącznie z profilem głównym T24 D Connect Connect Blaszka końcowa Stal ocynkowana. Dla płyt Focus D XL - montaż w korytarzach Connect Klips 100/20 Stal nierdzewna z plastikowymi nakładkami. Do mocowania płyt Flexiform do profilu głównego Connect Klips 100/40 Stal sprężynowa. Do mocowania płyt o grubości 40 mm Connect Klips Baffle Klips z blachy powlekanej lakierem, do ygiene Baffle. Dopuszczalne obciążenie użytkowe: 50 N. Klasa odporności antykorozyjnej C Connect Klips Bridging 5/20 Stal nierdzewna. Do integracji opraw oświetleniowych, znaków itp. Stosowane razem z profilem Connect Bridging Connect Klips Demo 20 C4 Nierdzewna stal sprężynowa. Dla wyrobów Ecophon grub. 20 mm. Demontowalny od spodu. Do montażu sufitów ygiene. Zaleca sie zastosowanie Włazu inspekcyjnego ygiene. Connect Klips Flexiform PCW. Do mocowania płyt Flexiform do profili giętych Connect Klips ygiene 20 Tworzywo sztuczne. Do płyt Ecophon ygiene grubości 20 mm. Demontowalne od góry.. 50 * Connect Klips ygiene 40 Nierdzewna stal sprężynowa. Do mocowania płyt ygiene grubości 40 mm. Demontowalne od góry

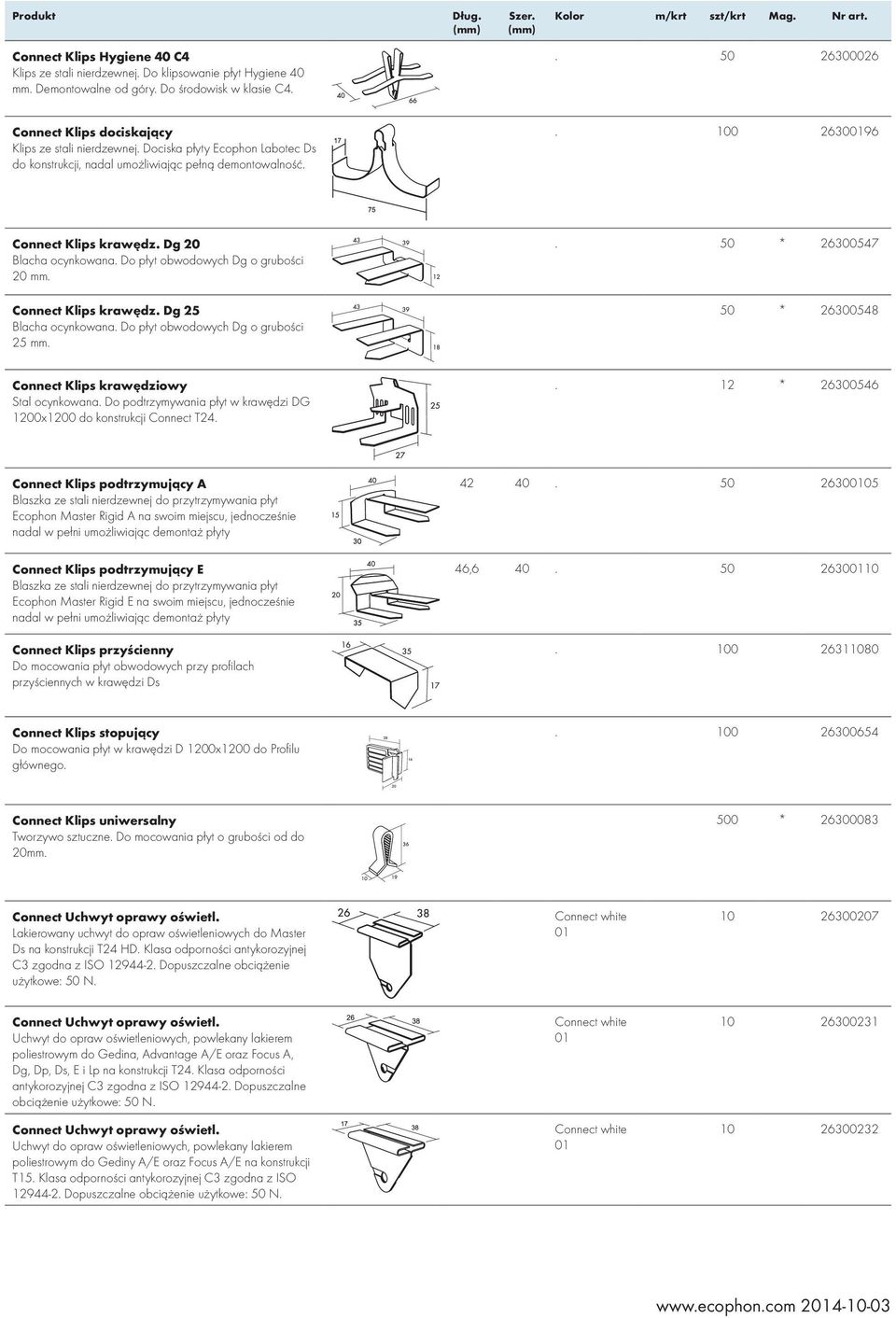

9 Connect Klips ygiene 40 C4 Klips ze stali nierdzewnej. Do klipsowanie płyt ygiene 40 mm. Demontowalne od góry. Do środowisk w klasie C Connect Klips dociskający Klips ze stali nierdzewnej. Dociska płyty Ecophon Labotec Ds do konstrukcji, nadal umożliwiając pełną demontowalność Connect Klips krawędz. Dg 20 Blacha ocynkowana. Do płyt obwodowych Dg o grubości 20 mm.. 50 * Connect Klips krawędz. Dg 25 Blacha ocynkowana. Do płyt obwodowych Dg o grubości 25 mm. 50 * Connect Klips krawędziowy Stal ocynkowana. Do podtrzymywania płyt w krawędzi DG 1200x1200 do konstrukcji Connect T * Connect Klips podtrzymujący A Blaszka ze stali nierdzewnej do przytrzymywania płyt Ecophon Master Rigid A na swoim miejscu, jednocześnie nadal w pełni umożliwiając demontaż płyty Connect Klips podtrzymujący E Blaszka ze stali nierdzewnej do przytrzymywania płyt Ecophon Master Rigid E na swoim miejscu, jednocześnie nadal w pełni umożliwiając demontaż płyty Connect Klips przyścienny Do mocowania płyt obwodowych przy profilach przyściennych w krawędzi Ds , Connect Klips stopujący Do mocowania płyt w krawędzi D 1200x1200 do Profilu głównego Connect Klips uniwersalny Tworzywo sztuczne. Do mocowania płyt o grubości od do 20mm. 500 * Connect Uchwyt oprawy oświetl. Lakierowany uchwyt do opraw oświetleniowych do Master Ds na konstrukcji T24 D. Klasa odporności antykorozyjnej C3 zgodna z ISO Dopuszczalne obciążenie użytkowe: 50 N Connect Uchwyt oprawy oświetl. Uchwyt do opraw oświetleniowych, powlekany lakierem poliestrowym do Gedina, Advantage A/E oraz Focus A, Dg, Dp, Ds, E i Lp na konstrukcji T24. Klasa odporności antykorozyjnej C3 zgodna z ISO Dopuszczalne obciążenie użytkowe: 50 N. Connect Uchwyt oprawy oświetl. Uchwyt do opraw oświetleniowych, powlekany lakierem poliestrowym do Gediny A/E oraz Focus A/E na konstrukcji T15. Klasa odporności antykorozyjnej C3 zgodna z ISO Dopuszczalne obciążenie użytkowe: 50 N

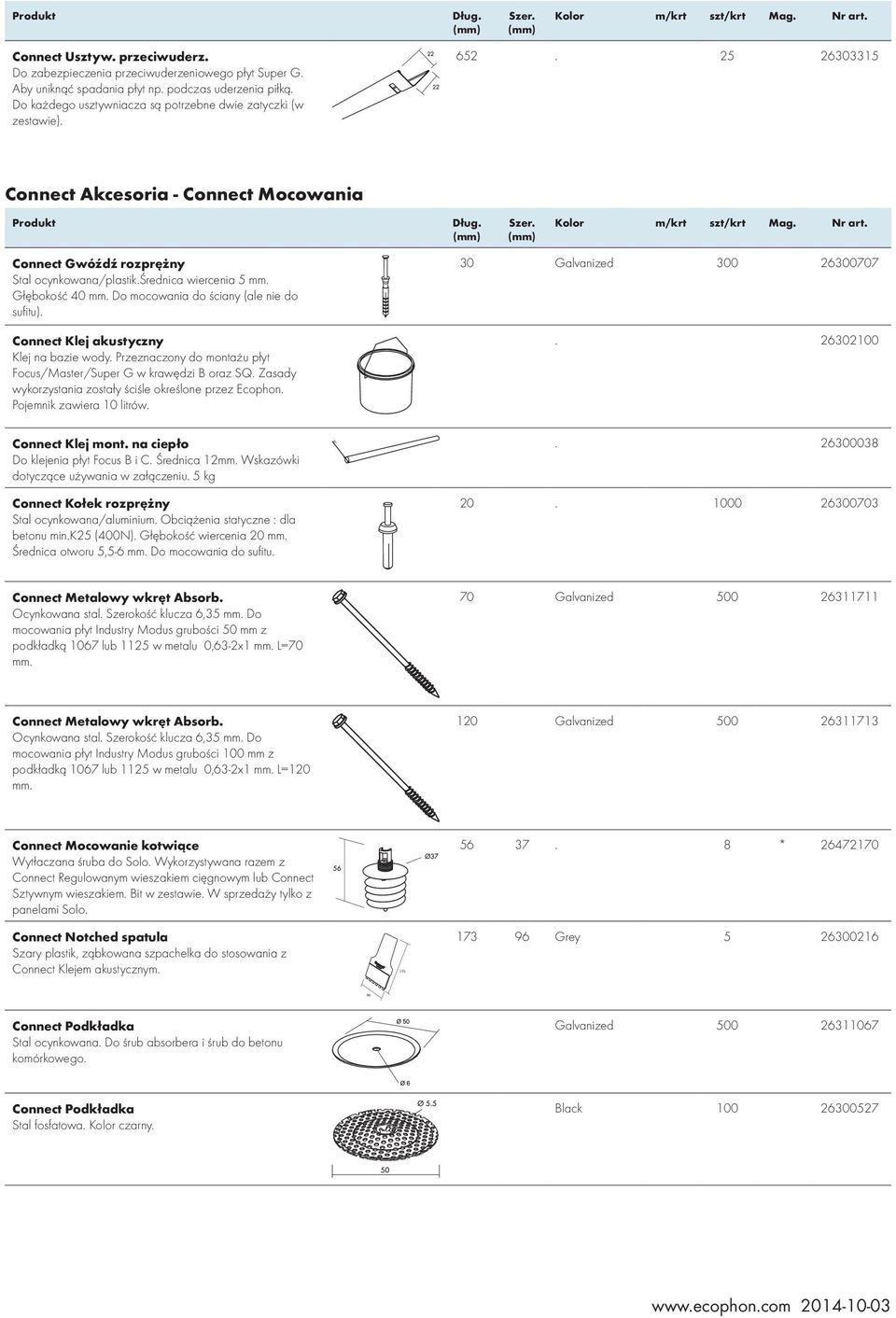

10 Connect Usztyw. przeciwuderz. Do zabezpieczenia przeciwuderzeniowego płyt Super G. Aby uniknąć spadania płyt np. podczas uderzenia piłką. Do każdego usztywniacza są potrzebne dwie zatyczki (w zestawie) Connect Akcesoria - Connect Mocowania Produkt Connect Gwóźdź rozprężny Stal ocynkowana/plastik.średnica wiercenia 5 mm. Głębokość 40 mm. Do mocowania do ściany (ale nie do sufitu). Connect Klej akustyczny Klej na bazie wody. Przeznaczony do montażu płyt Focus/Master/Super G w krawędzi B oraz SQ. Zasady wykorzystania zostały ściśle określone przez Ecophon. Pojemnik zawiera 10 litrów. 30 Galvanized Connect Klej mont. na ciepło Do klejenia płyt Focus B i C. Średnica 12mm. Wskazówki dotyczące używania w załączeniu. 5 kg Connect Kołek rozprężny Stal ocynkowana/aluminium. Obciążenia statyczne : dla betonu min.k25 (400N). Głębokość wiercenia 20 mm. Średnica otworu 5,5-6 mm. Do mocowania do sufitu Connect Metalowy wkręt Absorb. Ocynkowana stal. Szerokość klucza 6,35 mm. Do mocowania płyt Industry Modus grubości 50 mm z podkładką 1067 lub 1125 w metalu 0,63-2x1 mm. L=70 mm. 70 Galvanized Connect Metalowy wkręt Absorb. Ocynkowana stal. Szerokość klucza 6,35 mm. Do mocowania płyt Industry Modus grubości 100 mm z podkładką 1067 lub 1125 w metalu 0,63-2x1 mm. L=120 mm. 120 Galvanized Connect Mocowanie kotwiące Wytłaczana śruba do Solo. Wykorzystywana razem z Connect Regulowanym wieszakiem cięgnowym lub Connect Sztywnym wieszakiem. Bit w zestawie. W sprzedaży tylko z panelami Solo * Connect Notched spatula Szary plastik, ząbkowana szpachelka do stosowania z Connect Klejem akustycznym Grey Connect Podkładka Stal ocynkowana. Do śrub absorbera i śrub do betonu komórkowego. Galvanized Connect Podkładka Stal fosfatowa. Kolor czarny. Black

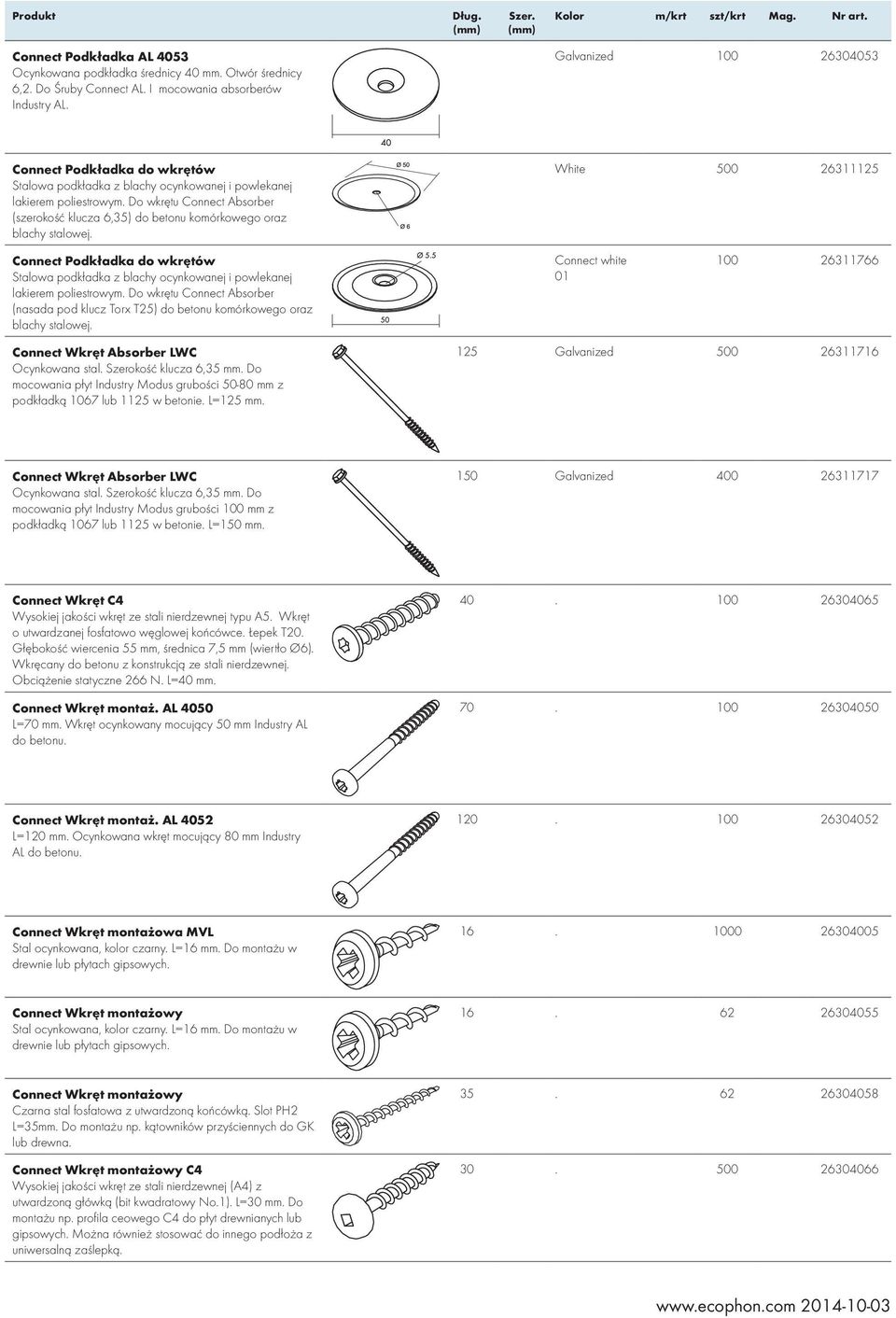

11 Connect Podkładka AL 4053 Ocynkowana podkładka średnicy 40 mm. Otwór średnicy 6,2. Do Śruby Connect AL. I mocowania absorberów Industry AL. Galvanized Connect Podkładka do wkrętów Stalowa podkładka z blachy ocynkowanej i powlekanej lakierem poliestrowym. Do wkrętu Connect Absorber (szerokość klucza 6,35) do betonu komórkowego oraz blachy stalowej. White Connect Podkładka do wkrętów Stalowa podkładka z blachy ocynkowanej i powlekanej lakierem poliestrowym. Do wkrętu Connect Absorber (nasada pod klucz Torx T25) do betonu komórkowego oraz blachy stalowej Connect Wkręt Absorber LWC Ocynkowana stal. Szerokość klucza 6,35 mm. Do mocowania płyt Industry Modus grubości mm z podkładką 1067 lub 1125 w betonie. L=125 mm. 125 Galvanized Connect Wkręt Absorber LWC Ocynkowana stal. Szerokość klucza 6,35 mm. Do mocowania płyt Industry Modus grubości 100 mm z podkładką 1067 lub 1125 w betonie. L=150 mm. 150 Galvanized Connect Wkręt C4 Wysokiej jakości wkręt ze stali nierdzewnej typu A5. Wkręt o utwardzanej fosfatowo węglowej końcówce. Łepek T20. Głębokość wiercenia 55 mm, średnica 7,5 mm (wiertło Ø6). Wkręcany do betonu z konstrukcją ze stali nierdzewnej. Obciążenie statyczne 266 N. L=40 mm. Connect Wkręt montaż. AL 4050 L=70 mm. Wkręt ocynkowany mocujący 50 mm Industry AL do betonu Connect Wkręt montaż. AL 4052 L=120 mm. Ocynkowana wkręt mocujący 80 mm Industry AL do betonu Connect Wkręt montażowa MVL Stal ocynkowana, kolor czarny. L=16 mm. Do montażu w drewnie lub płytach gipsowych Connect Wkręt montażowy Stal ocynkowana, kolor czarny. L=16 mm. Do montażu w drewnie lub płytach gipsowych Connect Wkręt montażowy Czarna stal fosfatowa z utwardzoną końcówką. Slot P2 L=35mm. Do montażu np. kątowników przyściennych do GK lub drewna. Connect Wkręt montażowy C4 Wysokiej jakości wkręt ze stali nierdzewnej (A4) z utwardzoną główką (bit kwadratowy No.1). L=30 mm. Do montażu np. profila ceowego C4 do płyt drewnianych lub gipsowych. Można również stosować do innego podłoża z uniwersalną zaślepką

12 Connect Zaczep sprężynujący 40 Stal ocynkowana,chromowana. Średnica 8 mm, L=100 mm. Stosowana razem z Blaszką do mocowania bezpośredniego Connect 09 dla montażu wieszaków regulowanych w betonie. Max. obciążenie teoretyczne 230 N. Connect Śruba kotw. z oczkiem Wzmocniona stal chromowa. Głębokość wiercenia 50 mm. Średnica 5 mm. Mocowanie do betonu. Montaż przy użyciu Connect tool 48. Obciążenie statyczne 500N. Connect Śruba montażowa Końcówka montażowa do śruby kotwiącej z oczkiem Connect Śruba montażowa Wzmocniona stal chromowa. Łepek T20. Głębokość wiercenia 40 mm. Średnica 4 mm. Mocowanie do betonu. Obciążenie statyczne 266N Connect Śruba montażowa BR Ocynkowana stal. Biały 'łepek'. L=9 mm. Zredukowana długość wkrętu. 9,5 White Connect Śruba montażowa MVL Stal ocynkowana, kolor czarny. L=22 mm. Do montażu w drewnie lub płytach gipsowych Connect Śruba montażowa MVL Stal ocynkowana, kolor czarny. L=22 mm. Do montażu w drewnie lub płytach gipsowych Connect Śruba montażowa MVL Stal ocynkowana, kolor czarny. L=35 mm. Do montażu w drewnie lub płytach gipsowych Connect Śruba montażowa P Ocynkowana stal. Średnica 4,8 mm, T20. Zredukowana długość wkrętu. Do mocowania w metalu, max 2x1. Obciążenie teoretyczne 233 N Connect Akcesoria - Connect Zawiesia i podkładki Produkt Connect Blaszka moc. Frieze Stal ocynkowana. Do połączeń bez listwy przyściennej Connect Blaszka Przyścienna Stal ocynkowana. Do monażu płyt Super G Plus. Galvanized Connect Blaszka do moc. bezp. Stal ocynkowana. Do mocowania bezpośredniego płyt w krawędzi C Connect Blaszka do moc. bezp. Stal ocynkowana. Do mocowania bezpośredniego Profili Z Connect *

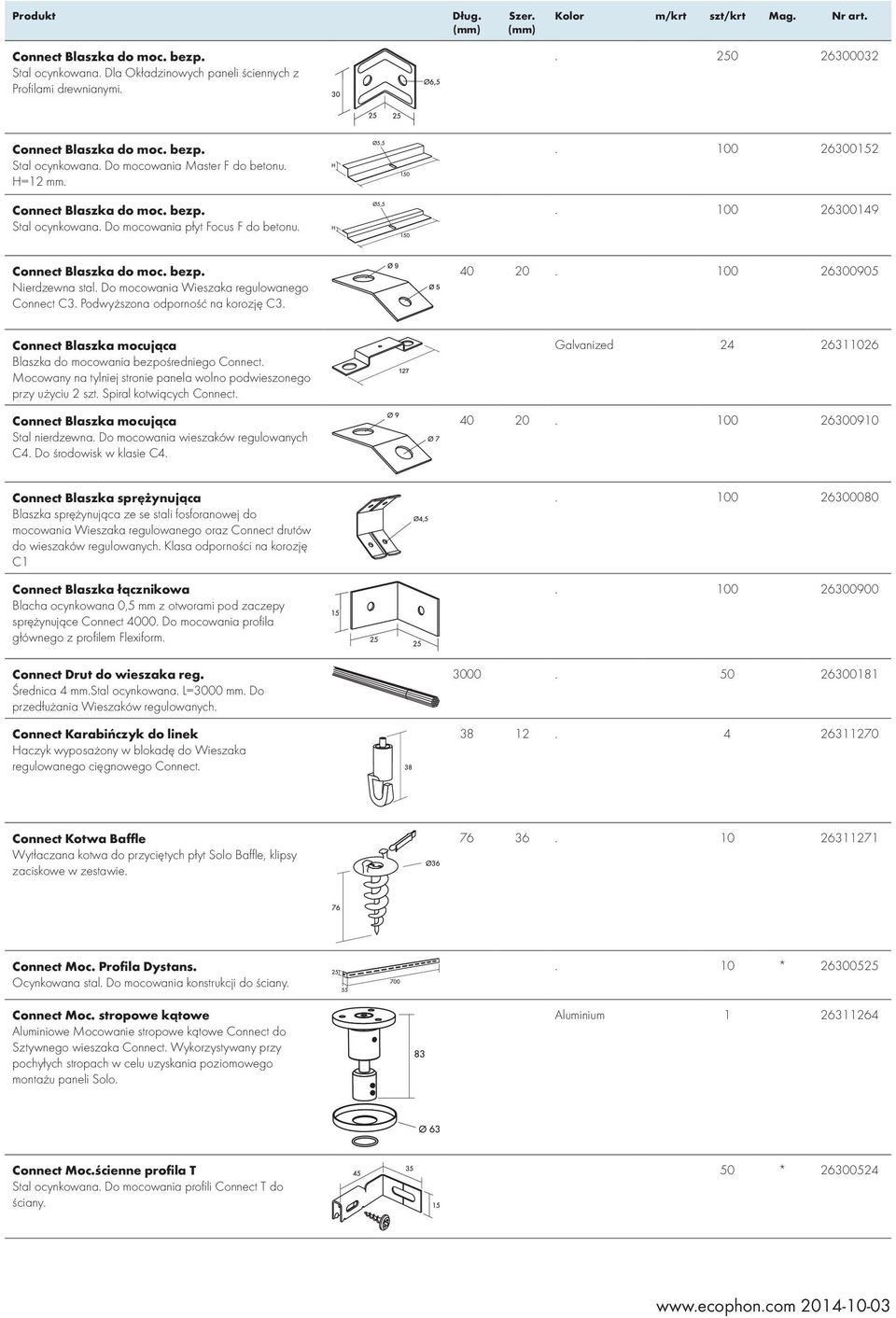

13 Connect Blaszka do moc. bezp. Stal ocynkowana. Dla Okładzinowych paneli ściennych z Profilami drewnianymi Connect Blaszka do moc. bezp. Stal ocynkowana. Do mocowania Master F do betonu. =12 mm Connect Blaszka do moc. bezp. Stal ocynkowana. Do mocowania płyt Focus F do betonu Connect Blaszka do moc. bezp. Nierdzewna stal. Do mocowania Wieszaka regulowanego Connect C3. Podwyższona odporność na korozję C Connect Blaszka mocująca Blaszka do mocowania bezpośredniego Connect. Mocowany na tylniej stronie panela wolno podwieszonego przy użyciu 2 szt. Spiral kotwiących Connect. Connect Blaszka mocująca Stal nierdzewna. Do mocowania wieszaków regulowanych C4. Do środowisk w klasie C4. Galvanized Connect Blaszka sprężynująca Blaszka sprężynująca ze se stali fosforanowej do mocowania Wieszaka regulowanego oraz Connect drutów do wieszaków regulowanych. Klasa odporności na korozję C1 Connect Blaszka łącznikowa Blacha ocynkowana 0,5 mm z otworami pod zaczepy sprężynujące Connect Do mocowania profila głównego z profilem Flexiform. Connect Drut do wieszaka reg. Średnica 4 mm.stal ocynkowana. L=3000 mm. Do przedłużania Wieszaków regulowanych. Connect Karabińczyk do linek aczyk wyposażony w blokadę do Wieszaka regulowanego cięgnowego Connect Connect Kotwa Baffle Wytłaczana kotwa do przyciętych płyt Solo Baffle, klipsy zaciskowe w zestawie Connect Moc. Profila Dystans. Ocynkowana stal. Do mocowania konstrukcji do ściany. Connect Moc. stropowe kątowe Aluminiowe Mocowanie stropowe kątowe Connect do Sztywnego wieszaka Connect. Wykorzystywany przy pochyłych stropach w celu uzyskania poziomowego montażu paneli Solo.. 10 * Aluminium Connect Moc.ścienne profila T Stal ocynkowana. Do mocowania profili Connect T do ściany. 50 *

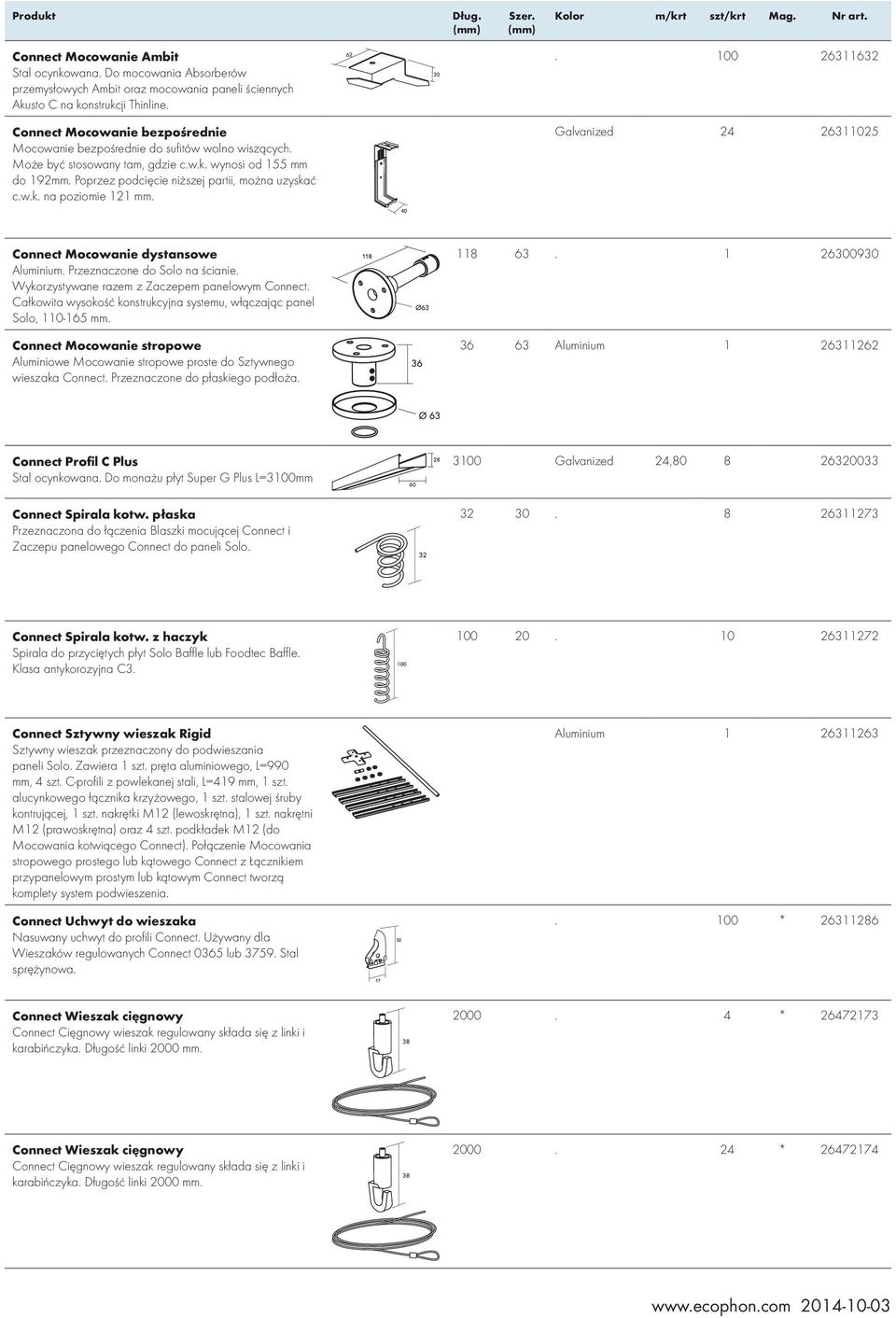

14 Connect Mocowanie Ambit Stal ocynkowana. Do mocowania Absorberów przemysłowych Ambit oraz mocowania paneli ściennych Akusto C na konstrukcji Thinline Connect Mocowanie bezpośrednie Mocowanie bezpośrednie do sufitów wolno wiszących. Może być stosowany tam, gdzie c.w.k. wynosi od 155 mm do 192mm. Poprzez podcięcie niższej partii, można uzyskać c.w.k. na poziomie 121 mm. Galvanized Connect Mocowanie dystansowe Aluminium. Przeznaczone do Solo na ścianie. Wykorzystywane razem z Zaczepem panelowym Connect. Całkowita wysokość konstrukcyjna systemu, włączając panel Solo, mm. Connect Mocowanie stropowe Aluminiowe Mocowanie stropowe proste do Sztywnego wieszaka Connect. Przeznaczone do płaskiego podłoża Aluminium Connect Profil C Plus Stal ocynkowana. Do monażu płyt Super G Plus L=3100mm Connect Spirala kotw. płaska Przeznaczona do łączenia Blaszki mocującej Connect i Zaczepu panelowego Connect do paneli Solo Galvanized 24, Connect Spirala kotw. z haczyk Spirala do przyciętych płyt Solo Baffle lub Foodtec Baffle. Klasa antykorozyjna C Connect Sztywny wieszak Rigid Sztywny wieszak przeznaczony do podwieszania paneli Solo. Zawiera 1 szt. pręta aluminiowego, L=990 mm, 4 szt. C-profili z powlekanej stali, L=419 mm, 1 szt. alucynkowego łącznika krzyżowego, 1 szt. stalowej śruby kontrującej, 1 szt. nakrętki M12 (lewoskrętna), 1 szt. nakrętni M12 (prawoskrętna) oraz 4 szt. podkładek M12 (do Mocowania kotwiącego Connect). Połączenie Mocowania stropowego prostego lub kątowego Connect z Łącznikiem przypanelowym prostym lub kątowym Connect tworzą komplety system podwieszenia. Connect Uchwyt do wieszaka Nasuwany uchwyt do profili Connect. Używany dla Wieszaków regulowanych Connect 0365 lub Stal sprężynowa. Aluminium * Connect Wieszak cięgnowy Connect Cięgnowy wieszak regulowany składa się z linki i karabińczyka. Długość linki 2000 mm * Connect Wieszak cięgnowy Connect Cięgnowy wieszak regulowany składa się z linki i karabińczyka. Długość linki 2000 mm *

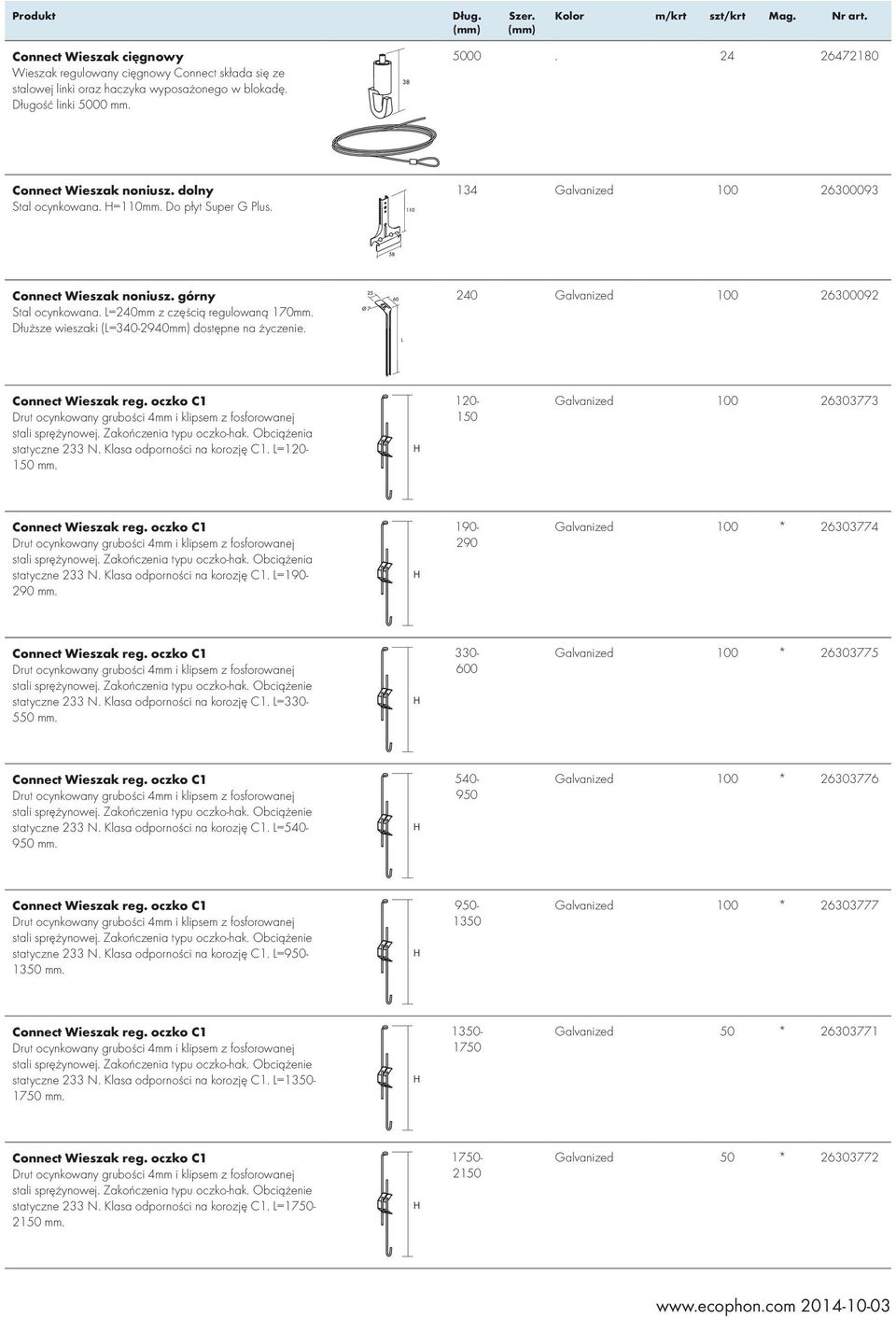

15 Connect Wieszak cięgnowy Wieszak regulowany cięgnowy Connect składa się ze stalowej linki oraz haczyka wyposażonego w blokadę. Długość linki 5000 mm Connect Wieszak noniusz. dolny Stal ocynkowana. =110mm. Do płyt Super G Plus. 134 Galvanized Connect Wieszak noniusz. górny Stal ocynkowana. L=240mm z częścią regulowaną 170mm. Dłuższe wieszaki (L= mm) dostępne na życzenie. 240 Galvanized Connect Wieszak reg. oczko C1 stali sprężynowej. Zakończenia typu oczko-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized Connect Wieszak reg. oczko C1 stali sprężynowej. Zakończenia typu oczko-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 100 * Connect Wieszak reg. oczko C1 stali sprężynowej. Zakończenia typu oczko-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 100 * Connect Wieszak reg. oczko C1 stali sprężynowej. Zakończenia typu oczko-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 100 * Connect Wieszak reg. oczko C1 stali sprężynowej. Zakończenia typu oczko-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 100 * Connect Wieszak reg. oczko C1 stali sprężynowej. Zakończenia typu oczko-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 50 * Connect Wieszak reg. oczko C1 stali sprężynowej. Zakończenia typu oczko-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 50 *

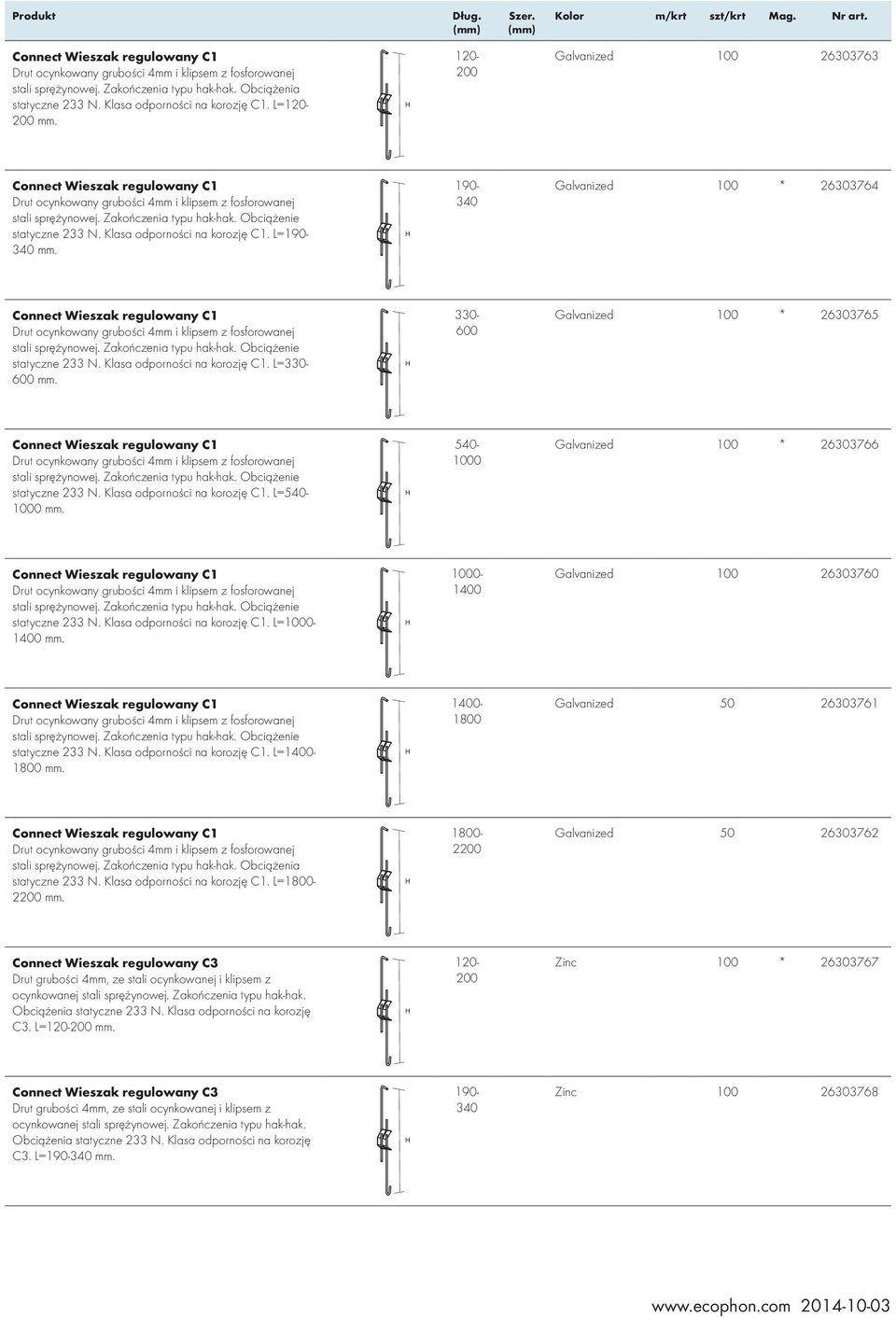

16 Connect Wieszak regulowany C1 stali sprężynowej. Zakończenia typu hak-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized Connect Wieszak regulowany C1 stali sprężynowej. Zakończenia typu hak-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 100 * Connect Wieszak regulowany C1 stali sprężynowej. Zakończenia typu hak-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 100 * Connect Wieszak regulowany C1 stali sprężynowej. Zakończenia typu hak-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized 100 * Connect Wieszak regulowany C1 stali sprężynowej. Zakończenia typu hak-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized Connect Wieszak regulowany C1 stali sprężynowej. Zakończenia typu hak-hak. Obciążenie statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized Connect Wieszak regulowany C1 stali sprężynowej. Zakończenia typu hak-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C1. L= mm Galvanized Connect Wieszak regulowany C3 Drut grubości 4mm, ze stali ocynkowanej i klipsem z ocynkowanej stali sprężynowej. Zakończenia typu hak-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C3. L= mm Zinc 100 * Connect Wieszak regulowany C3 Drut grubości 4mm, ze stali ocynkowanej i klipsem z ocynkowanej stali sprężynowej. Zakończenia typu hak-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C3. L= mm Zinc

17 Connect Wieszak regulowany C3 Drut grubości 4mm, ze stali ocynkowanej i klipsem z ocynkowanej stali sprężynowej. Zakończenia typu hak-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C3. L= mm Zinc 100 * Connect Wieszak regulowany C3 Drut grubości 4mm, ze stali ocynkowanej i klipsem z ocynkowanej stali sprężynowej. Zakończenia typu hak-hak. Obciążenia statyczne 233 N. Klasa odporności na korozję C3. L= mm Zinc 100 * Connect Zaczep panelowy Mocowania ze stali ocynkowanej do Solo na ścianie. Zestaw zawiera 8 szt. zaczepów panelowych oraz 8 szt. Spirali kotwiących prostych Connect. Wykorzystywane razem z Szyną ścienną Connect lub Mocowaniem dystansowym Connect. Connect Zamocowanie bezpośred. Wysokiej jakości stal ocynkowana. =44 mm. Wysokość konstrukcyjna 50mm w połączeniu z Connect T24 Profilem głównym. Obciążenie statyczne 233N Galvanized 100 * Connect Zamocowanie bezpośred. Stal ocynkowana. Wysokość konstrukcyjna pomiędzy mm do mocowania bezpośredniego Profilu Głównego T24. Obciążenie teoretyczne 233 N Galvanized Connect Zamocowanie bezpośred. Mocowanie bezpośrednie wykonane z blachy ocynkowanej wysokiej jakości. =74 mm. Wysokość konstrukcyjna 80 mm w połaczeniu z porfilem głównym T24. Dopuszczalne obciążenie użytkowe 233 N. 74 Galvanized Connect Zamocowanie bezpośred. Wysokiej jakości stal ocynkowana. =44 mm. Wysokość konstrukcyjna 100mm w połączeniu z Connect T24 Profilem głównym. Obciążenie statyczne 233N. 94 Galvanized Connect Zamocowanie bezpośred. Stal ocynkowana. Wysokość konstrukcyjna pomiędzy mm do mocowania bezpośredniego Profilu Głównego T24. Obciążenie teoretyczne 233 N Galvanized Connect Zamocowanie bezpośred. Stal ocynkowana. Wysokość konstrukcyjna pomiędzy mm do mocowania bezpośredniego Profilu Głównego T24. Obciążenie teoretyczne 233 N Galvanized

18 Connect Zamocowanie bezpośred. Stal ocynkowana. Wysokość konstrukcyjna pomiędzy mm do mocowania bezpośredniego Profilu Głównego T24. Obciążenie teoretyczne 233 N Galvanized Connect Zamocowanie bezpośred. Stal ocynkowana. Wysokość konstrukcyjna pomiędzy mm do mocowania bezpośredniego Profilu Głównego T24. Obciążenie teoretyczne 233 N Galvanized Connect Zamocowanie przyścien. Stal ocynkowana wysokiej jakości. Do mocowania profili głównych do ściany. Wysokość konstrukcyjna 104mm wraz z Connect T24 Profilem głównym. Nośność użytkowa 233N. Galvanized Connect Łącznik X Stal ocynkowana. Do połączeń pomiędzy profilami C przy montażu Super G Plus. Galvanized Connect Łącznik kąt.panelowy Aluminiowy łącznik regulowany do Connect Sztywnego wieszaka. Stosuje się do montażu paneli Solo pod trzema różnymi kątami, w zależności od formatu. Aluminium Connect Łącznik panelowy Aluminiowy łącznik prosty do Connect Sztywnego wieszaka. Stosuje się tylko do poziomego montażu paneli Solo. Aluminium Connect Łącznik profili Plus Stal ocynkowana. Do monażu płyt Super G Plus. Galvanized
