SNC-WR630. Szybka kamera kopułkowa 1080p/60 kl./s oparta na technologii IPELA ENGINE PRO seria W. Omówienie. Funkcje

Transkrypt

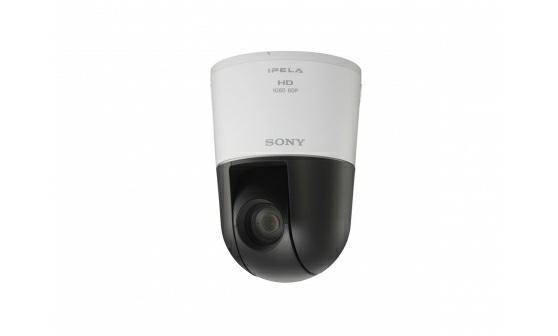

1 SNC-WR630 Szybka kamera kopułkowa 1080p/60 kl./s oparta na technologii IPELA ENGINE PRO seria W Omówienie Kamera zoptymalizowana do monitoringu w trudnych warunkach dzięki cechom takim, jak wysoka jakość obrazu, zaawansowana analiza, najlepsza w branży szybkość obrotu oraz duży zoom optyczny Model SNC-WR630 to wydajna sieciowa kamera kopułkowa, która doskonale nadaje się do monitorowania dużych obszarów o kluczowym znaczeniu wewnątrz budynków poczynając od centrów handlowych i banków, a kończąc na kasynach. Czuły przetwornik CMOS Exmor o wysokiej rozdzielczości został połączony z najnowszej generacji platformą Sony IPELA ENGINE PRO, co pozwoliło osiągnąć jakość Full HD. Platforma IPELA ENGINE PRO obsługuje niezwykle szeroki zakres dynamiki (130 db) w rozdzielczości Full HD, zapewniając wyraźny obraz wideo także przy słabym oświetleniu, gdy inne kamery mają problemy w przypadku silnego światła i cienia w jednej scenie. Rejestracja obrazu odbywa się w tempie 60 klatek na sekundę dwukrotnie większym niż w zwykłych kamerach IP. Pozwala to operatorom na precyzyjne rozpoznawanie i ocenianie krótkotrwałych zdarzeń zarejestrowanych przez kamerę. Zaawansowany mechanizm przetwarzania jest nawet w stanie korygować w czasie rzeczywistym zniekształcenia na płaszczyźnie ogniskowej spowodowane ruchem kamery lub obiektu. Zakres ruchu mechanizmu PTZ kamery SNC-WR630 wynosi 360, a szybkość obrotu to imponujące 700 /s. Dzięki temu operator może szybko i płynnie skierować kamerę na wybrany obszar. Mocny, 30-krotny zoom optyczny pozwala zarówno objąć szeroki obszar, jak i uzyskać szczegółowe zbliżenia przy zachowaniu ostrości i czytelności obrazu. Kamera jest przeznaczona do ważnych zastosowań w cyklu 24-godzinnym i może pracować w temperaturach od -5 do +50 C. Funkcja usuwania mgły z obrazu, która redukuje efekt smogu i mgły, pozwala uzyskać znacznie lepszą czystość obrazu, zaś żyroskopowa stabilizacja obrazu eliminuje efekty drgań kamery wywołane przez wibracje mechaniczne. *Produkt przedstawiono wraz z dodatkową obudową. Obudowa ta nie wchodzi w skład zestawu. Funkcje Format Full HD: wyraźnie widoczny każdy szczegół Przetwornik CMOS Exmor o wysokiej rozdzielczości rejestruje wyraźne, szczegółowe obrazy wideo Full HD (maksymalna rozdzielczość ) nawet przy słabym 1

2 oświetleniu. Technologia IPELA ENGINE PRO Do kamer serii W wprowadzono platformę IPELA ENGINE PRO, która jest oparta na znakomitej technologii przetwarzania sygnału IPELA ENGINE. Zapewnia to zakres dynamiki wynoszący 130 db w rozdzielczości Full HD przy zachowaniu pełnej liczby klatek (do 30 kl./s) lub 90 db przy 60 kl./s, a także dostępność unikatowej gamy funkcji kamery. Technologia redukcji szumów XDNR (Excellent Dynamic Noise Reduction) zapewnia czysty i pozbawiony drgań obraz nawet przy słabym oświetleniu, podczas gdy system poprawy widoczności Visibility Enhancer (VE) dynamicznie optymalizuje jasność i reprodukcję kolorów w trybie piksel w piksel. Dostępna jest technologia analizy wideo z analizą DEPA Advanced, która wykrywa twarze oraz próby dostania się do kamery każda z tych funkcji może uruchamiać alarm w oparciu o wytyczne zdefiniowane przez użytkownika. Rejestracja płynnego ruchu Obrazy wideo mogą być nagrywane przy wysokiej liczbie klatek na sekundę (60 kl./s), co umożliwia precyzyjną analizę podczas odtwarzania nagranego materiału klatka po klatce. Dzięki temu kamera doskonale nadaje się do użytku w miejscach takich, jak kasyna czy banki, gdzie ważna jest kontrola zdarzeń w dokładnością do ułamka sekundy. Najwyższa w branży szybkość obrotu oraz potężny 30x zoom optyczny Najwyższa w branży szybkość obrotu 700 /s umożliwia kamerze szybkie i płynne skierowanie się w stronę wybranego miejsca. Potężny 30x zoom optyczny pozwala na szybkie i płynne przejście z zakresu obejmującego duży obszar do szczegółowego przybliżenia odległych obiektów bez utraty ostrości. Usuwanie mgły z obrazu Funkcja usuwania mgły z obrazu wykorzystuje zaawansowane przetwarzanie sygnału w celu wzmocnienia (zwiększenia wyrazistości) obrazu przy mgle i smogu. Lepszy obraz zarówno w dzień, jak i w nocy Funkcja D/N (dzień/noc) automatycznie przełącza kamerę w tryb dzienny lub nocny w zależności od natężenia oświetlenia. Bardziej stabilny obraz Funkcja żyroskopowej stabilizacji obrazu sprawia, że obraz jest pozbawiony rozmyć, nawet jeśli kamera jest narażona na silne podmuchy wiatru lub drgania, gdy jest umieszczona na słupie, bramie bądź moście. Optymalizacja szybkich ustawień gwarantują ca doskonałą jakość obrazu w różnych sytuacjach Wybór trybów obrazu optymalizuje ustawienia kamery, gwarantując najlepszą jakość obrazu w różnych środowiskach i przy zróżnicowanym oświetleniu. Korekcja zniekształcenia płaszczyzny ogniskowej Kompensuje zniekształcenia obrazu powstałe na scenie przez zjawisko płaszczyzny ogniskowej przetwornika CMOS. Jakość nagrywania odpowiadają ca parametrom sieci Tryby kompresji CBR (stała przepływność) i VBR (zmienna przepływność) zapewniają zoptymalizowaną jakość nagrywania zależnie od stanu sieci IP. Automatyczny zapis na karcie pamięci Funkcja Edge Storage umożliwia automatyczne nagrywanie obrazu i dźwięku bezpośrednio na opcjonalną kartę SD/SDHC w celu późniejszej analizy. Nagrywanie może zostać uruchomione w odpowiedzi na alarm, jeśli ktoś próbuje dostać się do 2

3 kamery lub jeśli połączenie sieciowe zostało chwilowo utracone. Podglą d za pomocą smartfonu Istnieje możliwość bezpiecznego łączenia się z kamerą za pomocą smartfonu lub tabletu (Android lub ios) w celu zdalnego podglądu obrazu i regulacji ustawień. Szybka i łatwa instalacja Łatwą instalację i konserwację umożliwia szybki mechanizm zwalniający, dzięki któremu kamerę można szybko zdjąć z mocowania za jednym naciśnięciem przycisku. Konfigurację dodatkowo ułatwia dołączona aplikacja SNC Easy IP Setup, która umożliwia skonfigurowanie ustawień sieciowych. Zgodność ze standardem ONVIF (Open Network Video Interface Forum) Zgodność ze standardem ONVIF umożliwia strumieniowe przesyłanie sygnału wideo i sterowanie kamerą. Ułatwia to integrację z różnorodnymi platformami i urządzeniami VMS. Inicjatywa ONVIF (Open Network Video Interface Forum) definiuje wspólny protokół, który automatyzuje wzajemne wykrywanie się przez sieciowe urządzenia wideo, umożliwia przesyłanie strumieni wideo i pozwala wymieniać inne informacje. Dane techniczne Kamera Przet wornik obrazu Liczba efekt ywnych pikseli Sygnał zgodny z syst emem Syst em synchronizacji Minimalne nat ężenie oświet lenia (50 IRE) Minimalne nat ężenie oświet lenia (30 IRE) Zakres dynamiki St osunek sygnału do szumu (wzmocnienie 0 db) Wzmocnienie Czas otwarcia migawki St erowanie ekspozycją Balans bieli Przet wornik obrazu CMOS Exmor 1/2,8 cala ze skanowaniem progresywnym Ok. 2,38 megapiksela NTSC/PAL (z możliwością przełączania) Wewnęt rzna synchronizacja Kolor: 0,4 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Czarno-biały: 0,03 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Kolor: 0,24 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Czarno-biały: 0,018 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Ekwiwalent 130 db z t echnologią View-DR Powyżej 50 db Aut omat ycznie/ręcznie Od 1 s do 1/ s W pełni aut omat yczne, prioryt et migawki, prioryt et przysłony, ręczny ATW, ATW-PRO, w pomieszczeniach, na zewnątrz, lampa fluorescencyjna, lampa rtęciowa, lampa sodowa, lampa met alohalogenkowa, białe świat ło LED, balans bieli ust awiany jednym naciśnięciem, tryb ręczny 3

4 Obiekt yw Elektryczna regulacja ogniskowej Powiększenie Wspomaganie regulacji ost rości Aut omat yczne nast awianie ost rości Obiekt yw z zoom i aut omat ycznym focusem Zoom optyczny 30x Zoom cyfrowy 12x Zoom całkowit y 360x Kąt widzenia w poziomie Od 63,7 do 2,3 Kąt widzenia w pionie Od 38,5 do 1,3 Ogniskowa Przysłona Minimalna odległość obiekt u Kąt obracania/przechylania (regulacja elektryczna) f= od 4,3 mm do 129 mm Od F1,6 (obiekt yw szerokokąt ny), do F4,7 (t eleobiekt yw) 300 mm Ciągły obrót w zakresie 360 / 220 Szybkość obrot u 700 /s (maks.) *1 Szybkość pochylania 700 /s (maks.) *1 Liczba programowalnych nastaw położeń 256 Liczba programów tras 5 Funkcje kamery Dzień/noc Technologia Wide-D Korekcja t onów Usuwanie mgły z obrazu Kompensacja oświetlenia tła Redukcja szumów St abilizat or obrazu Pict ure Mode Maskowanie st ref prywat nych (liczba) Maskowanie st ref prywatnych (kształt) Prawdziwa funkcja D/N View-DR Technologia Visibilit y Enhancer Technologia XDNR Elekt roniczne 24 Czworokąt 4

5 Maskowanie st ref prywat nych (kolor/efekt) Przechowywanie zdecent ralizowane Zgodność z usługami przetwarzania w chmurze Alert głosowy Liczba nałożonych element ów Język nałożonych element ów Język menu Przeglądarka w smartfonie 14 kryjących kolorów (czarny, biały, czerwony, zielony, niebieski, cyjan, żółty, magent a, szary (6 odcieni)), mozaika 3 niezależne pozycje dla znaków (kodek, dat a i godzina, zdarzenie, t ekst (maks. 64 znaki)), 1 niezależna pozycja dla znaku logo Angielski Polski, angielski, japoński, chiński (uproszczony), chiński (tradycyjny), francuski, hiszpański, niemiecki, włoski, koreański, portugalski, rosyjski, arabski, hindi, wiet namski, t ajski, t urecki Wideo Rozdzielczość Format kompresji Maksymalna liczba klatek na sekundę Tryb st erowania przepływnością Zakres ust awień przepływności Adapt acyjne st erowanie przepływnością St erowanie przepust owością Funkcja transmisji wielost rumieniowej 1920 x 1080, 1280 x 720, 1024 x 576, 720 x 576, 720 x 480, 704 x 576, 640 x 480, 640 x 360, 352 x 288, 320 x 184 (H.264, JPEG) H.264 (profil wysoki, główny, podst awowy), JPEG H.264: 60 kl./s (1920 x 1080) JPEG: 60 kl./s (1280 x 720) CBR/VBR (z możliwością wyboru) Od 64 Kb/s do 32 Mb/s H.264 JPEG (3) Liczba klientów 20 Inteligentne funkcje analizy obrazu/dźwięku Archit ekt ura funkcji analizy DEPA Advanced Int eligent na det ekcja ruchu 5

6 Wykrywanie t warzy Alarm dot yczący sabot ażu Analiza sceny Przechodzenie, wtargnięcie, wykrywanie pozost awionego przedmiot u, wykrywanie usunięt ego przedmiot u Dźwięk Format kompresji G.711, G.726, AAC (16 khz, 48 khz) Wymagania systemowe Syst em operacyjny Procesor Pamięć Przeglądarka int ernet owa SNC t oolbox SNC t oolbox mobile Windows XP (32-bitowy) Professional Edition Windows Vist a (32-bit owy) Ult imat e, Business Edition Windows 7 (32-/64-bit owy) Ult imat e, Professional Edition Windows 8 Pro (32-/64-bitowy) Windows 8.1 Pro (32-/64-bit owy) Int el Corei7 2,8 GHz lub szybszy 2 GB lub więcej Microsoft Int ernet Explorer 7.0, 8.0, 9.0, 10.0, 11.0 Firefox (t ylko podgląd w oknie przeglądarki) Safari 5.1 (t ylko podgląd w oknie przeglądarki) Google Chrome 25.0 (t ylko podgląd w oknie przeglądarki) Sieć Prot okoły Liczba adresów IP/adresów Mac QoS Obsługa strumieniowania mult icast Zgodność ze st andardem IPv4, TCP, UDP, ARP, ICMP, IGMP*, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, RTSP over HTTP, SMTP, IPv6, HTTPS, FTP (klient), SNMP (v1, v2c, v3), SSL *Obsługa syst emu SSM (Source Specific Mult icast). 1 DSCP Profil S, Profil T 6

7 ONVIF Uwierzyt elnianie IEEE802.1X Gniazda i łącza Analogowe wyjście wizyjne Wejście mikrofonowe Wejście liniowe Wyjście liniowe Port sieci Wejście alarmowe (wejście czujnika) Wyjście alarmowe Int erfejs szeregowy Gniazda kart Zatwierdzony typ kart SD BNC x1, 1,0 Vp-p, 75 Ω, niesymet ryczne, synchronizacja ujemna 480 linii obrazu t elewizyjnego Minijack (monofoniczne), wejście mikrofonowe / wejście liniowe (MIC IN/LINE IN): 2,5 V prądu stałego Minijack (mono) Mini jack (monofoniczne), maksymalny poziom wyjściowy: 1 Vrms 10BASE-T/100BASE-TX (RJ-45) x4, nawiązanie kont akt u, przerwanie kontaktu x2, napięcie przemienne/st ałe 24 V, 1 A (wyjścia przekaźników mechanicznych odizolowane elekt rycznie od kamery) RS-422/RS-485 (przy użyciu prot okołu PELCO) SD x1 Maks. 64 GB Dane ogólne Zasilanie Pobór mocy Temperatura w środowisku pracy Uruchamianie w niskiej t emperat urze Temperat ura przechowywania Wilgot ność w środowisku pracy Wilgot ność podczas przechowywania Wymiary *2 Zgodność ze st andardem IEEE802.3at (syst em HPoE), 24 V prądu przemiennego, 12 V prądu stałego Maks. 25,0 W Od -5 C do +50 C Od 23 F do +122 F Od 0 do +50 Od 32 F do +122 F Od 20 do 60 Od 4 F do +140 F Od 20% do 80% Od 20% do 95% φ146,3 x 204,5 mm φ5 7/8 x 8 1/8 cala 7

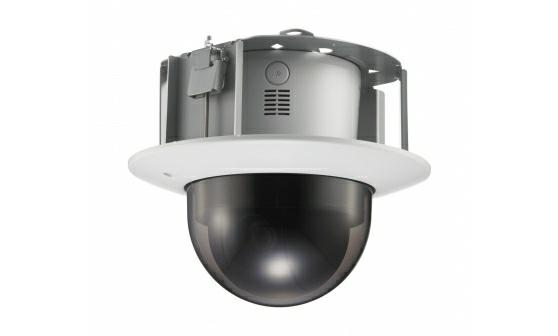

8 Waga Mat eriał obudowy Kolor obudowy Przepisy bezpieczeńst wa Dost arczane wyposażenie Akcesoria opcjonalne Około 1,7 kg 3 lb 12 oz Obudowa podstawy: PC + ABS Obudowa kamery: PC + ABS Obudowa boku: PC + ABS Obudowa podstawy: 4,4BG 8,4/0,2 Obudowa kamery: 3,9PB 0,3/1,0 Obudowa boku: 3,9PB 0,3/1,0 Standard techniczny JATE (LAN) UL2044, IEC (CB) VCCI (klasa A), FCC (klasa A), IC (klasa A) Emisja: EN55022 (klasa A) + EN Odporność: EN55022 (klasa A) + EN55024 Emisja: AS/NZS CISPR22 (klasa A) KCC EMC-TR CD-ROM (dostarczane programy) (1 szt.) Instrukcja instalacji (1 szt.) Zespół sufitowy (1 szt.) Uchwyt sufitowy (1 szt.) Śruba mocująca M4 x 10 (3 szt.) 3-stykowe złącze zasilania (1 szt.) Przewód BNC (1 szt.) Przewód I/O (1 szt.) Szablon (1 szt.) Zacisk przewodu (1 szt.) Śruby do mocowania zacisku przewodu (M2,6 8, wkręt gwint ujący) (2 szt.) YT-LD124C (przezroczysta kopułka) YT-LD124S (przyciemniona kopułka) YT-ICB630 (uchwyt sufit owy) Uwagi *1 Dost ępne, kiedy jest włączony t ryb wst ępnych ust awień. *2 Wymiary są przybliżone. Produkty pokrewne FWL-48W705C FWL-40W705C FWL-65W855C FWL-55W805C 48-calowy, profesjonalny m onitor BRAVIA Full H D z podświetleniem LED 40-calowy, profesjonalny m onitor BRAVIA Full H D z podświetleniem LED 65-calowy, profesjonalny m onitor BRAVIA Full H D z podświetleniem LED 55-calowy, profesjonalny m onitor BRAVIA Full H D z podświetleniem LED 8

9 FWL-75W855C 75-calowy, profesjonalny m onitor BRAVIA Full H D z podświetleniem LED 9

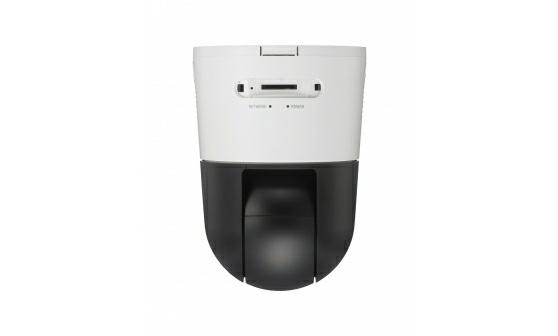

10 Galeria 10
