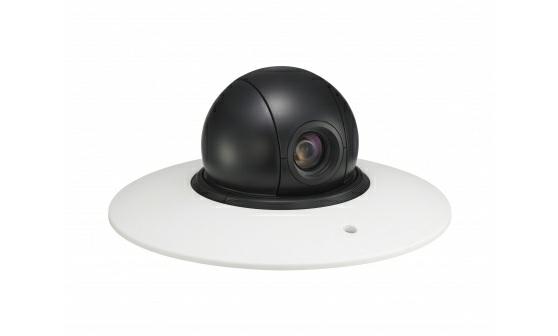

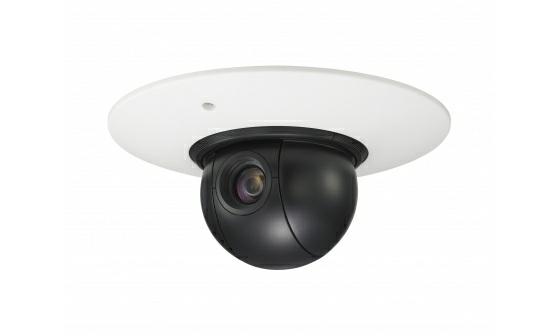

1 SNC-RH124 Szybka kamera kopułkowa 720p/30 kl./s Omówienie Uchwyć wszystko w jakości HD z firmą Sony Zaprojektowana do użytku w pomieszczeniach kopułkowa kamera sieciowa PTZ SNC- RH124 HD zapewnia doskonałą jakość obrazu w rozdzielczości HD (1280 x 720, 30 kl./s) i formacie obrazu 16:9. Tak wyraźny obraz w połączeniu z najnowocześniejszą technologią przetwarzania obrazu i funkcją szybkiego obrotu sprawia, że kamera RH124 jest jedną z najwydajniejszych kamer telewizji przemysłowej na rynku. Dzięki całkowitemu kątowi pochylenia sięgającemu 210 i możliwości ciągłego, szybkiego obrotu w zakresie 360 kamera ta umożliwia monitorowanie szerokiego obszaru szybko i przy zachowaniu wysokiej szczegółowości obrazu. To z kolei sprawia, że idealnie nadaje się ona do zastosowań w telewizji przemysłowej o newralgicznym znaczeniu, w tym do monitorowania lotnisk/granic oraz nadzoru ruchu. Czas instalacji i serwisowania tej kamery został skrócony dzięki zastosowaniu nowo opracowanego uchwytu sufitowego z mechanizmem szybkiego zwalniania, który znacznie przyspiesza instalowanie i odłączanie kamery. Funkcja zasilania HPoE (High Power over Ethernet) oraz obsługa wielu kodeków zapewniają najwyższą elastyczność w projektowaniu, integrowaniu i instalowaniu systemów. Ponadto kamery z serii SNC-RH są zgodne ze standardami ONVIF (Open Network Video Interface Forum), co zapewnia ich bezproblemowe współdziałanie z rozwiązaniami monitoringu IP produkcji różnych firm. Nagraj wszystko, co zechcesz Sieciowe kamery kopułkowe PTZ HD firmy Sony zapewniają wyraźny, ostry i niezwykle szczegółowy obraz z systemu telewizji przemysłowej. W połączeniu z zaawansowaną technologią przetwarzania obrazu kamery SNC-RH124 oferują wysoki poziom bezpieczeństwa nawet w najbardziej wymagających warunkach oświetleniowych. Ponadto dzięki zastosowaniu tych kamer można monitorować szerszy obszar przy użyciu mniejszej liczby urządzeń, w zależności od wymagań operacyjnych. Zwiększony zakres widzenia Szerszy kąt pochylenia zapewnia większe pole widzenia, zwłaszcza podczas korzystania z funkcji powiększenia. Łatwa instalacja i konserwacja Kamery można łatwo i szybko instalować i odłączać, dzięki zastosowaniu nowo opracowanej podstawy, która znacznie redukuje koszty i czas instalowania oraz serwisowania. Elastyczne funkcje sieciowe Formaty kompresji są idealnie przystosowane do różnych typów obrazów i sieci 1

2 (format JPEG dla wysokiej jakości obrazów nieruchomych) Zgodność ze standardami ONVIF oferuje optymalny poziom współdziałania Zgodność ze standardami ONVIF (Open Network Video Interface Forum) zapewnia współdziałanie i maksymalną elastyczność między produktami do przesyłania obrazu wideo w sieci wielu różnych producentów. Funkcje Jakość obrazu HD Przetwornik obrazu CMOS HD firmy Sony zapewnia znakomitą jakość obrazu w rozdzielczości HD (1280 x 720 pikseli), w formacie obrazu 16:9. System redukcji szumów (XDNR) i system poprawy widoczności (VE) gwarantują ostry i wyraźny obraz HD. Lepsze działanie w trudnych warunkach oświetleniowych Technologia poprawy obrazu Visibility Enhancer firmy Sony sprawia, że kamera radzi sobie lepiej w trudnych warunkach oświetleniowych, na przykład w środowiskach charakteryzujących się wysokim kontrastem, takich jak kasyna i autostrady, w których wcześniej monitoring był trudny do zrealizowania. Zaawansowany system poprawy widoczności oparty na technologii Visibility Enhancer dynamicznie eliminuje mocno białe obszary i jednocześnie wzmacnia ciemne obszary danej scenerii, przez co obrazy na ekranie są wyraźniejsze. Wyraźne obrazy przy słabym oświetleniu Technologia XDNR (Excellent Dynamic Noise Reduction) eliminuje efekt rozmazania obrazu uzyskiwanego w słabych warunkach oświetleniowych, umożliwiając użytkownikom rejestrowanie wyraźnych obrazów z miejsc, których wcześniej nie można było łatwo monitorować. Technologia ta rozwiązuje problemy, które występują podczas używania kamer wielu innych producentów. Gdy są włączone technologie XDNR i Visibility Enhancer, kamery mogą osiągać czułość czterokrotnie większą w porównaniu z czułością osiąganą bez tych technologii. Technologia XDNR jest idealnym rozwiązaniem w przypadku monitoringu zewnętrznego, na przykład na parkingu w nocy. Zoom (powiększenie) optyczne o ogromnych możliwościach 10-krotny zoom optyczny wysokiej jakości zapewnia większą elastyczność w znajdowaniu i śledzeniu obiektów. Szerszy zakres widzenia w pionie Kąt pochylenia sięgający 210 zapewnia szerszy zakrest widzenia w pionie, a dzięki funkcji obrotu i pochylania z szybkością 400 na sekundę oraz możliwości ciągłego obracania w zakresie 360 użytkownicy mogą szybko i łatwo znajdować oraz śledzić obiekty. Funkcja E-flip zapewnia jednolity obraz w całym zakresie pochylania. Mechanizm szybkiego zwalniania Nowa konstrukcja podstawy wykorzystująca mechanizm szybkiego zwalniania sprawia, że instalacja i konserwacja odbywają się szybciej i łatwiej. Funkcja zasilania HPoE (IEEE802.3at) Dzięki obsłudze funkcji zasilania HPoE (High Power over Ethernet) kamery z serii SNC- RH mogą być zasilane za pomocą przewodu Ethernet, przez który przesyłane są też dane. Ta funkcja znacznie zmniejsza koszty infrastruktury i przyspiesza wdrożanie. (Funkcja dostępna z oprogramowaniem w wersji co najmniej 1.2). Praca w sieci przy użyciu trzech kodeków Ta obsługująca wiele kodeków kamera umożliwia korzystanie z trzech formatów kompresji: JPEG najlepszy wybór w przypadku wysokiej jakości obrazów 2

3 nieruchomych Zgodność ze standardami ONVIF Organizacja ONVIF (Open Network Video Interface Forum) definiuje powszechny protokół służący do wymiany informacji między sieciowymi urządzeniami wideo, w tym informacji dotyczących automatycznego odnajdowania urządzeń, przesyłania strumieni wideo oraz metadanych analitycznych. Ten protokół umożliwia współdziałanie różnych sieciowych urządzeń wideo. Alarm dotyczą cy sabotażu Gdy ktoś spróbuje manipulować przy kamerze podłączonej do kodera serii SNC-RH, na przykład zamalowując obiektyw farbą w sprayu, koder wykryje takie działanie i włączy alarm. Takie zdarzenie może także spowodować uaktywnienie przekaźników kamery lub nawet włączenie funkcji ostrzeżenia głosowego. Zaawansowane wykrywanie dźwięku W odróżnieniu od konwencjonalnych rozwiązań służących do wykrywania dźwięku, które włączają alarm na podstawie ustawionego wstępnie poziomu dźwięku, kamery z serii SNC-RH uaktywniają alarm na podstawie progowych warunków dźwiękowych otoczenia. Kamery przechowują i aktualizują informacje o poziomach i częstotliwościach dźwięków otoczenia, a gdy poziom progowy ustalony na podstawie tych informacji zostanie przekroczony, włączają alarm. (Funkcja dostępna z oprogramowaniem w wersji co najmniej 1.1). Ostrzeżenie w postaci komunikatu dźwiękowego Kamery mogą przechowywać do trzech nagranych ostrzegawczych komunikatów dźwiękowych, które można odtwarzać za pośrednictwem głośnika po ręcznej lub automatycznej inicjacji. Usuwanie echa akustycznego Ta funkcja usuwa echo akustyczne, które często występuje między operatorem, a systemami dźwiękowymi w oddalonych lokalizacjach podczas używania głośników i mikrofonów. Obsługa protokołu IPv6 Kamery z serii SNC-RH obsługują protokół IP w wersji 6 (IPv6). Lokalne przechowywanie/łą czność bezprzewodowa Seria SNC-RH posiada gniazdo CF. Można w nim umieścić kartę pamięci CF stosowaną do lokalnego przechowywania filmów lub używać go do łączności bezprzewodowej. Karta bezprzewodowej sieci LAN typu CF SNCA-CFW5 (802.11b/g) jest obsługiwana. Dane techniczne Kamera Przet wornik obrazu Liczba efekt ywnych pikseli Sygnał zgodny z syst emem Minimalne nat ężenie oświet lenia (50 IRE) Przet wornik CMOS HD 1/3 cala Ok. 2,0 megapiksela Syst em kodowania kolorów NTSC/PAL (z możliwością przełączania) Tryb kolorowy: 1,9 luksa (XDNR wł., VE wł., spowolniona migawka wył., 50 IRE) Tryb czarno-biały: 0,17 luksa (XDNR wł., VE wł., spowolniona migawka wył., 50 IRE) 3

4 Minimalne nat ężenie oświet lenia (30 IRE) St osunek sygnału do szumu (wzmocnienie 0 db) Wzmocnienie Czas otwarcia migawki St erowanie ekspozycją Balans bieli Obiekt yw Elektryczna regulacja ogniskowej Easy Zoom Powiększenie Wspomaganie regulacji ost rości Tryb kolorowy: 1,0 luksa (F1,8, AGC wł., 1/30 s) Tryb czarno-biały: 0,06 luksa (F1,8, AGC wł., 1/30 s) Powyżej 50 db Automatycznie / ręcznie (od -3 do +18 db) Od 1/2 s do 1/ s Aut omat yczne, w pełni aut omat yczne, preselekcja migawki, preselekcja przysłony, ręczne, kompensacja naświetlenia, kompensacja podświet lenia Aut omat yczny, wewnąt rz, na zewnąt rz, aut omat yczny przez jedno naciśnięcie, ATW, ręczny Obiektyw z zoom i automatycznym focusem Tak Zoom opt yczny 10x Tak Kąt widzenia w poziomie Od 50 do 5,4 Ogniskowa Przysłona Minimalna odległość obiekt u Kąt panoramowania/wychylenia/obrot u (t ryb ręczny) Szybkość obrot u Szybkość pochylania Liczba programowalnych nast aw położeń Liczba programów tras Promiennik podczerwieni f = od 5,1 mm do 51 mm F 1,8 (szerokokąt ny), F 2,1 (t eleobiekt yw) 10 mm (najkrót sza ogniskowa) do 800 mm (najdłuższa ogniskowa) Obrót bez ograniczeń w zakresie 360 / st opni/sekundę (maksymalnie) 400 st opni/sekundę (maksymalnie) programów t ras, 4 cienie t ras, 16 zaprogramowanych ust awień na jeden program t rasy 4

5 Funkcje kamery Dzień/noc Technologia Wide-D Korekcja t onów Redukcja szumów St abilizat or obrazu Ochrona przed akt ami wandalizmu Ochrona przed penet racją Prawdziwa funkcja D/N VE (VE) Technologia XDNR Wideo Rozdzielczość Format kompresji Maksymalna liczba klatek na sekundę Funkcja transmisji wielost rumieniowej 1280 x 720, 1024 x 576, 800 x 480, 768 x 576, 720 x 576, 720 x 480, 640 x 480, 640 x 368, 384 x 288, 320 x 240, 320 x 192 H.264, MPEG-4, JPEG H.264/MPEG-4/JPEG: 30 kl./s (1280 x 720) Podwójne st rumieniowanie*1 Liczba klientów 10 Inteligentne funkcje analizy obrazu/dźwięku Archit ekt ura funkcji analizy Int eligent na det ekcja ruchu DEPA Advanced Tak Dźwięk Format kompresji G.711/G.726 Wymagania systemowe Syst em operacyjny Procesor Pamięć Microsoft Windows XP Windows Vist a (32-bit owy) Windows 7 (32-bit owy) Procesor: Intel Core2 Duo 2,0 GHz lub szybszy 1 GB lub więcej Microsoft Int ernet Explorer 6,0, wer. 7,0, wer. 8.0 Firefox, wer. 3.5 (t ylko podgląd przy użyciu bezpłat nego dodat ku) 5

6 Przeglądarka int ernet owa Safari, wer. 4.0 (t ylko podgląd przy użyciu bezpłat nego dodat ku) Google Chrome, wer. 4.0 (t ylko podgląd przy użyciu bezpłat nego dodat ku) Sieć Prot okoły Liczba adresów IP/adresów Mac Zgodność ze st andardem ONVIF Sieć bezprzewodowa IPv4, IPv6, TCP, UDP, ARP, ICMP, IGMP, HTTP, HTTPS, FTP (klient/serwer), SMTP, DHCP, DNC, NTP, RTP/RTCP, RTSP, SNMP (MIB-2) 1 Profile S Tak (z opcjonalnym wyposażeniem SNCA- CFW5) Uwierzyt elnianie IEEE 802.1X Gniazda i łącza Analogowe wyjście wizyjne Wejście mikrofonowe Wejście liniowe Wyjście liniowe Port sieci Wejście alarmowe (wejście czujnika) Wyjście alarmowe Int erfejs szeregowy Gniazda kart Gniazda USB Obraz TV 480 linii Minijack (monofoniczne), wejście mikrofonowe / wejście liniowe (MIC IN/LINE IN): 2,2 kω, 2,45 V prądu stałego Minijack (mono) Minijack (monofoniczne), maks. poziom wyjściowy: 1 dbu 10BASE-T/100BASE-TX (RJ-45) x4 x2 RS-232C, RS-422/RS-485 (prot okół PELCO D) Karta CF x1 Dane ogólne Zasilanie Pobór mocy Temperatura w środowisku pracy Zgodność z IEEE 802.3at (PoE+), klasa 4, prąd przemienny 24 V, prąd stały 12 V Maks. 25 W Od 0 do +50 Od +32 F do +122 F 6

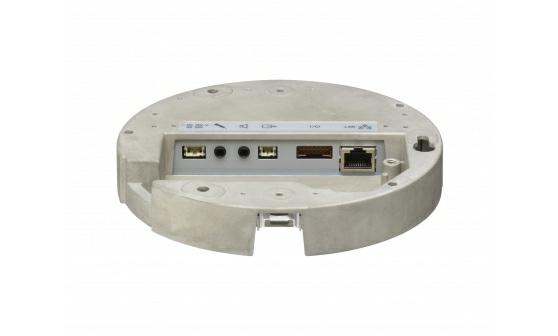

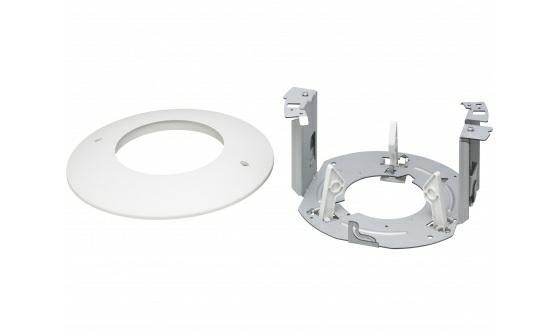

7 Temperat ura przechowywania Wilgot ność w środowisku pracy Wilgot ność podczas przechowywania Wymiary (szer. x wys. x głęb.)*2 Waga Przepisy bezpieczeńst wa Dost arczane wyposażenie Od -20 do +60 Od -4 F do +140 F Od 20 do 80% Od 20 do 95% φ154 x 226 mm Ok. 2,0 kg UL2044, FCC (klasa A) Urządzenie cyfrowe ICES-003 klasy A IEC EN55022(A)+EN55024+EN St andard t echniczny JATE (LAN), VCCI klasa A AN/NZS CISPR22 CD-ROM (podręcznik użyt kownika, SNC Toolbox) (1) Podst awowy moduł sufit owy (1) Uchwyt sufit owy (1) Szablon mont ażu (1) Linka (1) Osłona przycisku zwalniania (2) Wkręt y Kable Karta gwarancyjna (1) Inst rukcja inst alacji (1) Uwagi *1 Podwójne st rumieniowanie (dowolna kombinacja st rumieni w format ach JPEG/MPEG-4/H.264, w t ym wielu w t ym samym formacie) *2 Wymiary są przybliżone. Produkty pokrewne YT-LD124S Przyciem niona ( przydym iona) osłona kopułkowa do YT-ICB124 YT-LD124C Przezroczysta osłona kopułkowa SNCA-CEILING U chwyt sufitowy do kam er podwieszanych SNCA- HRX550EXT /W Zewnętrzna obudowa bezprzewodowa do kam ery kopułkowej 7

8 SNCA- HRX550/EXT 12V Robust, IP66 rated dom e housing for Sony PTZ cam eras UNI-UMB1 Ścienny uchwyt do m ontażu wewnętrznego do m inikam er kopułkowych i kam er PTZ UNI-WMB3 Ścienny uchwyt m ocujący do obudów kopułkowych kam er PTZ do wideom onitoringu YT-ICB124 Sufitowy wspornik m ocujący do urządzeń serii SNC-RH /RS SNCA-WM40 UNI-OPL7C3 SNCA-POLE30 Wytrzym ały wspornik ścienny do zastosowań zewnętrznych do szybkich kam er kopułkowych SNC- RS84P, SNC-RS86P i SNC-RH 164 Zewnętrzna obudowa ciśnieniowa do kam ery kopułkowej Rura przedłużająca do m ontażu sufitowego 8

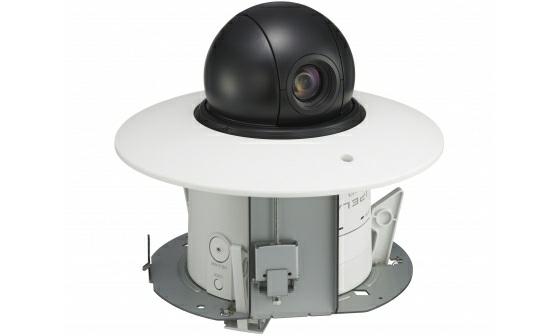

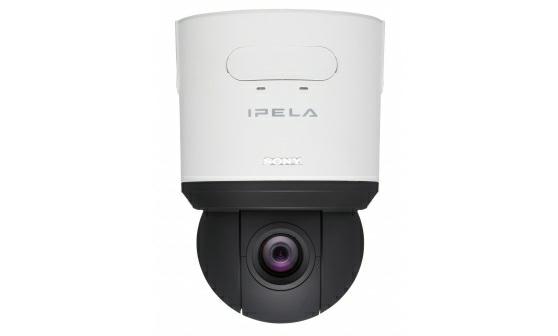

9 Galeria 9

10 10

11 11

12 12

13 13
