SNC-VB632D. Zewnętrzna kamera cylindryczna 1080p/60 kl./s z dwoma źródłami światła i systemem IPELA ENGINE EX. Omówienie

Transkrypt

1 SNC-VB632D Zewnętrzna kamera cylindryczna 1080p/60 kl./s z dwoma źródłami światła i systemem IPELA ENGINE EX Omówienie Odporna na warunki pogodowe, stacjonarna, cylindryczna kamera z systemem IPELA ENGINE EX zapewniają cym wysoką jakość obrazu Full HD i dużą czułość, stabilizatorem obrazu i dwoma źródłami oświetlenia nocnego SNC-VB632D to odporna na warunki pogodowe, łatwa w instalacji, stacjonarna, cylindryczna kamera sieciowa do całodobowego monitoringu i ochrony centrów miast, systemów transportowych, placówek handlowych, szkół i innych obiektów. Kamera jest wyposażona w ceniony przetwornik obrazu Sony Exmor CMOS, który rejestruje wyraźny, płynny obraz Full HD w tempie 60 klatek na sekundę. Pod względem światłoczułości przetwornik ten należy do najlepszych w branży, dlatego obraz z kamery cechuje się małą ilością szumu nawet przy słabym oświetleniu. Lepsza jakość obrazu w wielu różnorodnych środowiskach pracy to również zasługa nagradzanej platformy IPELA ENGINE EX, opartej na unikatowych algorytmach przetwarzania sygnału. Kamera jest także wyposażona w najnowocześniejsze technologie do analizy zawartości obrazu. Pozwalają one na usprawnienie działania systemów ochrony z wykorzystaniem reguł definiowanych przez użytkownika. Identyfikację osób i innych obiektów w warunkach silnego kontrastu lub mocnego światła w tle na przykład w oświetlonych ostrym słońcem biurowcach lub przy wjazdach na parkingi podziemne ułatwia technologia View-DR, której zadaniem jest rozszerzanie zakresu dynamicznego. System Visibility Enhancer (VE) dynamicznie koryguje jasność i kolorystykę poszczególnych pikseli obrazu, a system XDNR (excellent Dynamic Noise Reduction) radykalnie osłabia poziom szumów i zamazywanie się ruchomych obiektów przy słabym oświetleniu. Dostępny jest także system analityczny DEPA Advanced Intelligent Video Analytics, umożliwiający włączanie alarmu z wykorzystaniem reguł zdefiniowanych przez użytkownika. Kamera umożliwia rejestrację obrazu nawet w zupełnej ciemności. Poza wbudowanym oświetlaczem IR (na podczerwień) jest wyposażona w lampę z białymi diodami LED. Może się ona włączać pod wpływem ruchu i pełnić funkcję odstraszającą; pozwala ponadto nagrać wyraźny obraz w kolorze. Za równomierne naświetlenie obiektów znajdujących się w małej i dużej odległości odpowiada technologia Advanced IR. W celu zapewnienia lepszej jakości nagrań kamera jest wyposażona w stabilizator obrazu, który kompensuje skutki jej drgań na słupie, wysięgniku itp. Kamera jest przeznaczona do całodobowego użytku na powietrzu i może pracować w bardzo szerokim zakresie temperatur: od -40 C do +60 C (oświetlenie podczerwienią i światłem białym: wyłączone). Spełnia ponadto wymogi przewidziane 1

2 dla klasy ochrony IP66, co oznacza jej odporność na wodę i pył. Instalację ułatwia specjalne ramię montażowe, które umożliwia regulację kąta instalacji w trzech płaszczyznach (w przypadku montażu na suficie). Dodatkową zaletę stanowi wbudowana osłona przeciwsłoneczna. Pomaga ona uniknąć refleksów w słoneczne dni, przyczynia się do poprawy jakości obrazu i zwiększa kontrast. Uwaga: cechy i dane techniczne produktu zależą od kraju. Zastrzega się prawo do ich modyfikacji. Funkcje Jakość Full HD i duża szybkość rejestracji obrazu: każdy szczegół jak na dłoni Zastosowany w kamerze przetwornik obrazu Exmor CMOS typu 1/2,9" odznacza się wysoką rozdzielczością i pozwala na nagrywanie obrazu Full HD (maks x 1080) w tempie 60 klatek na sekundę, przy którym wyraźnie widać nawet zdarzenia rozgrywające się w ułamku sekundy. Najlepsza w tej klasie urządzeń czułość przekłada się na wyższą jakość obrazu ze słabo oświetlonych miejsc, takich jak parkingi podziemne. Zwiększona wydajność przetwarzania obrazu dzięki platformie IPELA ENGINE EX Zaawansowana platforma do obróbki IPELA ENGINE EX firmy Sony łączy kilka technologii, które optymalizują jakość obrazu Full HD. Technologia View-DR łączy obrazy wykonane z różnymi wartościami czasu otwarcia migawki, zapewniając szeroki zakres dynamiki do 90 db, co pozwala uzyskać znakomite efekty w warunkach wysokiego kontrastu i silnego oświetlenia od tyłu. Technologia Visibility Enhancer (VE) dynamicznie optymalizuje jasność i tonację kolorów piksel po pikselu, natomiast technologia XDNR (excellent Dynamic Noise Reduction) obniża poziom szumów, minimalizując rozmazanie podczas ruchu przy słabym oświetleniu. Technologie inteligentnej detekcji ruchu i twarzy pomagają uchwycić najważniejsze momenty W urządzeniu wykorzystano zaawansowany system analizy obrazu DEPA. Usprawnia on działanie funkcji inteligentnego wykrywania ruchu i zapobiega fałszywym alarmom dzięki wykorzystaniu filtrów obiektów, takich jak przejście lub wtargnięcie. Technologia wykrywania twarzy umożliwia z kolei indeksowanie nagrań i szybkie wyszukiwanie tych zdarzeń, podczas których w kadrze była widoczna twarz ludzka. Dwa źródła światła umożliwiają ce pracę w ciemności Wbudowany oświetlacz IR (na podczerwień) zapewnia wyraźny obraz czarno-biały w zupełnej ciemności, a jego zasięg wynosi 30 m. Kamera jest ponadto wyposażona w lampę z białymi diodami LED. Może się ona włączać pod wpływem ruchu, pozwala nagrać obraz w kolorze i stanowi skuteczny, wizualny element odstraszający. Advanced IR Technologia Advanced IR zapobiega prześwietleniu obrazu. Jest szczególnie przydatna przy filmowaniu obiektu z małej odległości, gdy obraz ze zwykłej kamery IR często byłby nieczytelny. Pewniejsze i stabilniejsze filmy Kiedy nagrywająca kamera narażona jest na drgania spowodowane przez wiatr, ruch uliczny itp. ich kompensację umożliwia wbudowany stabilizator obrazu. Zapewnia on wyraźniejszy i stabilniejszy obraz filmowy i pozwala z łatwością zobaczyć, co dzieje się w każdej scenie. Lepszy obraz zarówno w dzień, jak i w nocy 2

3 Funkcja D/N (dzień/noc) automatycznie przełącza kamerę w tryb dzienny lub nocny w zależności od natężenia oświetlenia. Jakość nagrywania odpowiadają ca parametrom sieci Tryby kompresji CBR (stała przepływność) i VBR (zmienna przepływność) zapewniają zoptymalizowaną jakość nagrywania zależnie od stanu sieci IP. Możliwość zapisu na karcie pamięci Wyzwolenie alarmu lub chwilowa niedostępność łączności sieciowej mogą powodować automatyczne nagrywanie filmu na zainstalowaną w kamerze, sprzedawaną oddzielnie kartę pamięci SD o maksymalnej pojemności 64GB. Regulowana osłona przeciwsłoneczna Zintegrowana osłona przeciwsłoneczna pozwala uniknąć refleksów spowodowanych bezpośrednim oświetleniem słonecznym. Chroni ponadto osłonę obiektywu przed kroplami deszczu i zachlapaniem, które mogłoby pogorszyć jakość obrazu. Konstrukcja odporna na trudne warunki Kamera działa niezawodnie w szerokim zakresie temperatur: od -40 do +60 C (oświetlenie podczerwienią i światłem białym: wyłączone), czyli zarówno w palących promieniach słońca, jak i na siarczystym mrozie. Konstrukcja kamery jest odporna na akty wandalizmu i spełnia wymogi standardu IK08 (ochrona przed uderzeniami mechanicznymi). Klasa odporności na wodę i pył IP66 oznacza z kolei, że kamera doskonale nadaje się do zadań dozoru zewnętrznego. Łatwa instalacja i konfiguracja Zintegrowana konstrukcja ułatwia instalację, do której nie są potrzebne dodatkowe przejściówki itp. W przygotowaniu urządzenia do pracy pomaga szybkie nastawianie ostrości, regulowany zoom i wygodna regulacja kąta instalacji w trzech płaszczyznach (w przypadku montażu na suficie). Niższe koszty okablowania dzięki funkcji zasilania przez sieć Ethernet (Power Over Ethernet PoE) Funkcja zasilania przez sieć Ethernet umożliwia zasilanie kamery przy użyciu tego samego przewodu Ethernet, który jest używany do przesyłania danych, co zmniejsza poziom złożoności i koszty instalacji. Zgodność ze standardem ONVIF (Open Network Video Interface Forum) Zgodność ze standardem ONVIF ułatwia integrację z różnorodnymi rozwiązaniami do zarządzania materiałami wideo. Umożliwia strumieniowe przesyłanie sygnału wideo i sterowanie kamerą. Inicjatywa ONVIF (Open Network Video Interface Forum) definiuje wspólny protokół, który automatyzuje wzajemne wykrywanie się przez sieciowe urządzenia wideo, umożliwia przesyłani strumieni wideo i pozwala wymieniać inne informacje. Dane techniczne Kamera Przet wornik obrazu Liczba efekt ywnych pikseli Sygnał zgodny z syst emem Syst em synchronizacji Przet wornik CMOS Exmor 1/2,9 cala ze skanowaniem progresywnym Ok. 2,14 megapiksela NTSC/PAL (z możliwością przełączania) Wewnęt rzna synchronizacja 3

4 Minimalne nat ężenie oświet lenia (50 IRE) Minimalne nat ężenie oświet lenia (30 IRE) Zakres dynamiki St osunek sygnału do szumu (wzmocnienie 0 db) Wzmocnienie Czas otwarcia migawki St erowanie ekspozycją Balans bieli Obiekt yw Easy Zoom Powiększenie Easy Focus na pot rzeby konfiguracji Kolor: 0,1 luksa (F1,2, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Czarno-biały: 0 luksów (promiennik podczerwieni włączony) Kolor: 0,06 luksa (F1,2, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Czarno-biały: 0 luksów (promiennik podczerwieni włączony) Ekwiwalent 90 db z t echnologią View-DR Powyżej 50 db Aut omat yczna Od 1 s do 1/ s Kompensacja ekspozycji, czas otwarcia migawki, przysłona ATW, ATW-PRO, świetlówka, lampa rtęciowa, lampa sodowa, lampa metalohalogenkowa, białe świat ło LED, ust awianie po naciśnięciu, ręczny, pomieszczenia, plener Wbudowany obiekt y zmiennoogniskowy Zoom optyczny 3x Zoom cyfrowy 4x Zoom całkowit y 12x Kąt widzenia w poziomie 105,3 35,6 Kąt widzenia w pionie 56,9 20,1 Ogniskowa Przysłona Minimalna odległość obiekt u Promiennik podczerwieni Odległość robocza w podczerwieni Białe oświet lenie LED Odległość robocza przy oświet leniu LED f = od 3 mm do 9 mm F1,2 (szerokokąt ny) do F2,1 (t eleobiekt yw) 300 mm Długość fali (t ypowa): 850 nm, diody LED emit ujące podczerwień: 20 szt uk) 30 m (50 IRE) 98 ft. (50 IRE) (4 szt uki) 5 m (50 IRE) Funkcje kamery 4

5 Dzień/noc Dzień/noc w połączeniu z funkcją Easy Focus Prawdziwa funkcja D/N Obrót obrazu 90, 270 Odbicie lust rzane Technologia Wide-D Korekcja t onów Redukcja szumów St abilizat or obrazu Pict ure Mode Maskowanie st ref prywat nych (liczba) Maskowanie st ref prywatnych (kształt) Maskowanie st ref prywat nych (kolor/efekt) Przechowywanie zdecent ralizowane Zgodność z usługami przetwarzania w chmurze Alert głosowy Ochrona przed akt ami wandalizmu Ochrona przed penet racją Liczba nałożonych element ów Język nałożonych element ów Język menu Przeglądarka w smartfonie View-DR Technologia Visibilit y Enhancer Technologia XDNR Elekt roniczne 20 Czworokąt ut worzony przez dowolne czt ery punkt y narożne 14 kryjących kolorów (czarny, biały, czerwony, zielony, niebieski, cyjan, żółty, magent a, szary (6 odcieni)), mozaika IK8 IP66 3 niezależne pozycje dla znaków (kodek, dat a i godzina, zdarzenie, t ekst (maks. 64 znaki)), 1 niezależna pozycja dla znaków logo Angielski Polski, angielski, japoński, chiński (uproszczony), chiński (tradycyjny), francuski, hiszpański, niemiecki, włoski, koreański, portugalski, rosyjski, arabski, hindi, wiet namski, t ajski, t urecki Wideo Rozdzielczość 1920 x 1080, 1280 x 720, 1024 x 576, 720 x 576, 720 x 480, 704 x 576, 640 x 480, 640 x 360, 352 x 288, 320 x 184, (H.264, JPEG) 5

6 Format kompresji Maksymalna liczba klatek na sekundę Tryb st erowania przepływnością Zakres ust awień przepływności St ałe PTZ e-varifocal Adapt acyjne st erowanie przepływnością St erowanie przepust owością Funkcja transmisji wielost rumieniowej H.264 (profil wysoki, główny, podst awowy), JPEG H.264: 60 kl./s (1920 x 1080) JPEG: 60 kl./s (1280 x 720) CBR/VBR (z możliwością wyboru) Od 64 Kb/s do 32 Mb/s H.264 JPEG (3) Liczba klientów 20 Inteligentne funkcje analizy obrazu/dźwięku Archit ekt ura funkcji analizy Int eligent na det ekcja ruchu Wykrywanie t warzy Alarm dot yczący sabot ażu Analiza sceny DEPA Advanced Przechodzenie, wtargnięcie, wykrywanie pozost awionego przedmiot u, wykrywanie usunięt ego przedmiot u Dźwięk Format kompresji G.711, G.726, AAC (16 khz, 48 khz) Wymagania systemowe Syst em operacyjny Procesor Pamięć Windows XP (32-bitowy) Professional Edition Windows Vist a (32-bit owy) Ult imat e, Business Edition Windows 7 (32-/64-bit owy) Ult imat e, Professional Edition Windows 8 Pro (32-/64-bitowy) Windows 8,1 Pro (32-/64-bit owy) Int el Corei7 2,8 GHz lub szybszy 2 GB lub więcej Microsoft Int ernet Explorer w wer. 7.0, w 6

7 Przeglądarka int ernet owa SNC t oolbox SNC t oolbox mobile wer. 8.0, w wer. 9.0, w wer. 10.0, w wer Firefox w wer (t ylko podgląd przy użyciu bezpłatnego dodatku) Safari w wer. 5.1 (t ylko podgląd przy użyciu bezpłatnego dodatku) Google Chrome wer. 25,0 (t ylko podgląd przy użyciu bezpłat nego dodat ku) Sieć Prot okoły Liczba adresów IP/adresów Mac QoS Obsługa strumieniowania mult icast Zgodność ze st andardem ONVIF Uwierzyt elnianie IPv4, TCP, UDP, ARP, ICMP, IGMP*, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, RTSP over HTTP, SMTP, IPv6, HTTPS, SNMP (v1, v2c, v3), FTP (klient), SSL *Obsługa syst emu SSM (Source Specific Mult icast). 1 DSCP Profil S, Profil T IEEE802.1X Gniazda i łącza Analogowe wyjście wizyjne Analogowe wyjście do monitora na potrzeby konfiguracji Wejście mikrofonowe Wejście liniowe Wyjście liniowe Port sieci Wejście alarmowe (wejście czujnika) BNC x1 700 linii obrazu t elewizyjnego Gniazdo cinch x1 Minijack (mono) Minijack (mono) Minijack (mono) 10BASE-T/100BASE-TX (RJ-45) x2 Wyjście alarmowe Gniazda kart x2 (wyjścia przekaźników mechanicznych odizolowane elekt rycznie od kamery) SD x1 7

8 Zatwierdzony typ kart SD Maks. 64 GB Dane ogólne Zasilanie Pobór mocy Temperatura w środowisku pracy Uruchamianie w niskiej t emperat urze Temperat ura przechowywania Wilgot ność w środowisku pracy Wilgot ność podczas przechowywania Wbudowana grzałka Wymiary *1 Waga Napięcie st ałe 12 V ±10%, napięcie przemienne 24 V ±20%, 50/60 Hz, zgodność z IEEE802.3at (syst em PoE/PoE+) Maks. 21 W (napięcie przemienne 24 V / napięcie stałe 12 V); maks. 17 W (IEEE802.3at (PoE+)); maks. 12,5 W (IEEE802.3af (PoE)) Od 40 C do +60 C (LED: wył., PoE+, 12 V); od 40 C do +50 C (LED: wł., PoE+, 12 V); od 10 C do +60 C (LED: wył., PoE); od 10 C do +50 C (LED: wł., PoE) Od 40 F do +140 F (LED: wył., PoE+, 12 V); od 40 F do +122 F (LED: wł., PoE+, 12 V); od 14 F to +140 F (LED: wył., PoE); od 14 F do 122 F (LED: wł., PoE) Od 30 C do +60 C (LED: wył.; PoE+, 12 V); od 30 C do +50 C (LED: wł.; PoE+, 12 V); od 0 C to +60 C (LED: wył., PoE); od 0 C do +50 C (LED: wł., PoE) Od 22 F do +140 F (LED: wył., PoE+, 12 V); od 22 F do +122 F (LED: wł., PoE+, 12 V); od 32 F do +140 F (LED: wył., PoE); od 32 F do 122 F (LED: wł., PoE) Od 20 do 60 Od 4 F do +140 F Od 20% do 90% (bez kondensacji) Od 20% do 95 % (bez kondensacji) ,9 mm 3 3/4 x 3 3/4 x 7 1/8 cala φ140 x 313,4 mm (z ramieniem) φ5 5/8 x 12 3/8 cala (z ramieniem) Około 1600 g Około 3 lb 8 oz Przednia osłona: PC 8

9 Mat eriał obudowy Kolor obudowy Niepalność Przepisy bezpieczeńst wa Dost arczane wyposażenie Tył obudowy: ADC12 Ramię/stojak: ADC12 Osłona obiektywu: PC Osłona przeciwsłoneczna: PC Biel 4,4BG 8,4/0,2 Czerń 3,9PB 0,3/1,0 UL2044 Standard techniczny JATE (LAN) UL2044, IEC (CB) VCCI (klasa A), FCC (klasa A), IC (klasa A) Emisja: EN55022 (klasa A) + EN Odporność: EN55022 (klasa A) + EN55024 Emisja: AS/NZS CISPR22 (klasa A) KCC EMC-TR CD-ROM (dostarczane programy) (1 szt.) Szablon (1 szt.) Klucz (1 szt.) Taśma wodoodporna (1 szt.) Instrukcja instalacji (1 szt.) Przepisy bezpieczeńst wa (1 szt.) Uwagi *1 Wymiary są przybliżone. 9

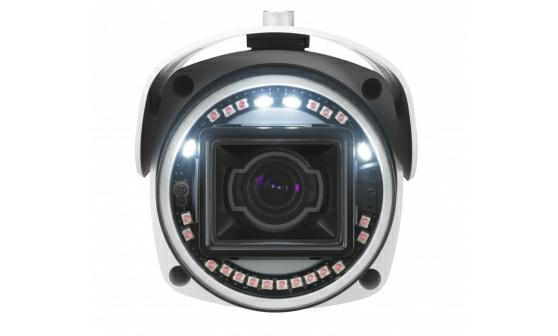

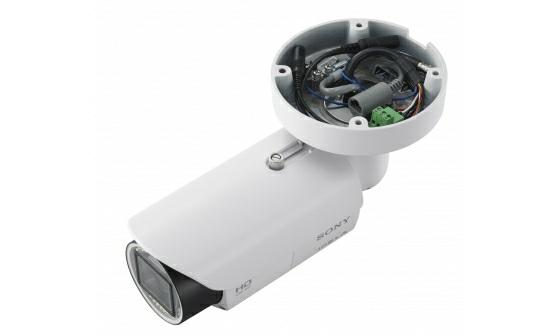

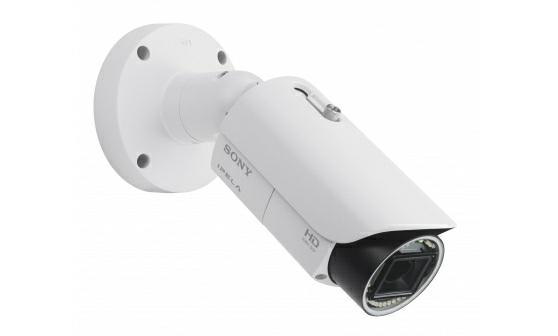

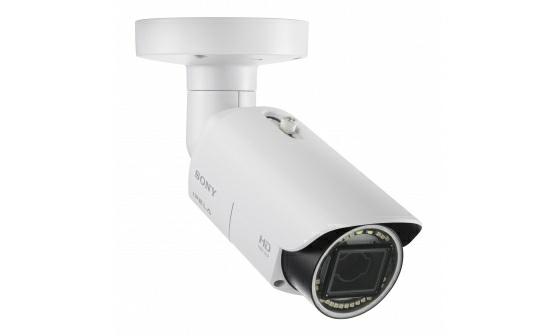

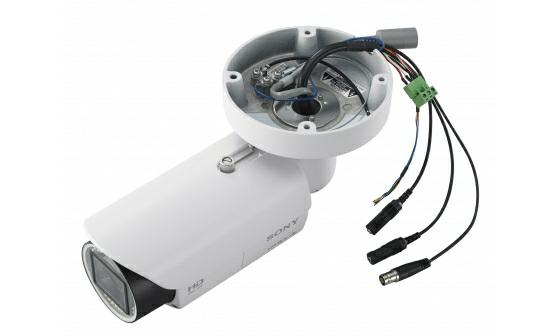

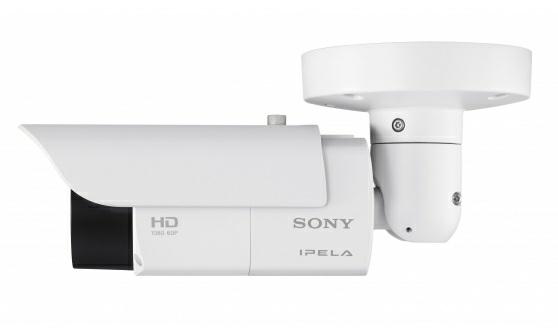

10 Galeria 10
