Przesyłany w sposób cią gły wyraźny obraz w zakresie 360 stopni generowany przez przetwornik CMOS o rozdzielczości 5 megapikseli

Transkrypt

1 SNC-HM662 Kamera o półsferycznym polu widzenia 360 stopni z 5-megapikselowym przetwornikiem CMOS Omówienie Przesyłany w sposób cią gły wyraźny obraz w zakresie 360 stopni generowany przez przetwornik CMOS o rozdzielczości 5 megapikseli Kamera sieciowa IP SNC-HM662 zapewnia półsferyczne pole widzenia w zakresie 360 stopni. To doskonała kamera nadzorująca, która umożliwia kontrolowanie szerokiej gamy pomieszczeń i obszarów zewnętrznych od lobby, poczekalni i sklepów po parkingi, kampusy i budynki komercyjne. W celu uzyskania szerokokątnego pola widzenia 360 stopni często stosowane są zwykłe obiektywy typu rybie oko, jednakże znacznie pogarszają one jakość obrazu na jego krawędziach. W kamerze SNC-HM662 zastosowano inne rozwiązanie. Wyjątkowy obiektyw panomorficzny firmy ImmerVision rejestruje prawdziwy obraz półsferyczny bez martwych punktów. Obraz wideo z 5-megapikselowego przetwornika jest ostry i wyraźny na całym obszarze przy maksymalnie 13 kl./s. Uzyskany podgląd z obszaru o pokryciu 360 stopni może zostać automatycznie pozbawiony zniekształceń, co zapewnia wyraźny, jasny obraz w programie klienckim firmy Sony opartym na przeglądarce internetowej lub w aplikacji klienckiej VMS (oprogramowanie do zarządzania materiałami wideo). Funkcje eptz zapewniają szybką nawigację do dowolnego punktu pola widzenia kamery w celu przyjrzenia się dowolnemu elementowi. Aplikacje klienckie udostępniają różne tryby wyświetlania. Obejmują one oryginalny widok półsferyczny z zakresu 360 stopni, jak również wiele równoczesnych widoków uzyskanych z jednego obrazu półsferycznego, w tym obraz panoramiczny 180 stopni, widok poczwórny i ekran podzielony na 9 części. Nawet gdy jeden element sceny jest oglądany w powiększeniu, kamera kontynuuje przesyłanie całego obrazu do platformy rejestracji danych. Po zarejestrowaniu istnieje możliwość ponownego obejrzenia całego obszaru. Przy odtwarzaniu materiału operator dysponuje taką samą swobodą jak w przypadku widoku na żywo i może powiększać dowolne fragmenty obrazu z zakresu 360 stopni. Kamera SNC-HM662 umożliwia także dwustronne przesyłanie dźwięku przy użyciu wbudowanego mikrofonu. Technologia Power over Ethernet (PoE) upraszcza instalację, podczas gdy zdecentralizowane przechowywanie danych umożliwia rejestrację danych na wymiennej karcie pamięci bez połączenia z siecią. Działająca w szerokim zakresie temperatur (od -30 do +50 C) kamera SNC-HM662 należy także do klasy IP66 i IK10 odporności na wodę i uderzenia, co sprawia, że idealnie sprawdza się podczas użytku na zewnątrz. 1

2 Funkcje Obrazy o wysokiej rozdzielczości 5 megapikseli z widokiem półsferycznym w zakresie 360 stopni Obiektyw panomorficzny firmy ImmerVision rejestruje w czasie rzeczywistym półsferyczny obraz 360 stopni bez martwych punktów. Dzięki rozdzielczości 5 megapikseli obraz wideo jest ostry i wyraźny, aż po same krawędzie obrazu. Zaawansowana technologia usuwania zniekształceń umożliwiają ca wysokiej jakości monitoring Zaawansowana technologia usuwania zniekształceń eliminuje zniekształcenia obrazów półsferycznych, tworząc prostokątne obrazy przy użyciu oprogramowania do zarządzania materiałami wideo (VMS). Jakość obrazu jest znacznie wyższa niż w przypadku zastosowania tradycyjnych obiektywów typu rybie oko. Umożliwia to uniknięcie degradacji obrazu spowodowanej zazwyczaj przez ograniczenia kamery podczas procesu usuwania zniekształceń. Stałe PTZ Dzięki technologii cyfrowego obracania, przechylania i zoomu (eptz) można szybko przejść do dowolnego elementu 5-megapikselowego obrazu i przyjrzeć się wydarzeniom, bez przerywania nagrywania sceny w pełnym zakresie 360 stopni. Wiele trybów wyświetlania w aplikacjach klienckich Poza oryginalnym obrazem półsferycznym z zakresu 360 stopni dostępne są także obrazy jednoczesne, takie jak obraz panoramiczny 180 stopni, widok poczwórny i ekran podzielony na 9 części, obejmujący oryginalny obraz z kamery otoczony 8 fragmentami obrazu. Lepszy obraz zarówno w dzień, jak i w nocy Rzeczywista funkcja dzień/noc automatycznie przełącza w kamerze tryby Dzień (kolorowy) i Noc (czarno-biały) w zależności od poziomów oświetlenia. Zapewnia to wyższą czułość i umożliwia zastosowanie oświetlenia podczerwonego dzięki obiektywowi z korekcją podczerwieni. Jakość nagrywania odpowiadają ca parametrom sieci Tryby kompresji CBR (stała przepływność) i VBR (zmienna przepływność) zapewniają zoptymalizowaną jakość nagrywania zależnie od stanu sieci IP oraz obsługę kodeków audio G.711/AAC (32 khz, 44,1 khz) umożliwiających nagrywanie w wysokiej jakości. Automatyczny zapis na karcie pamięci Funkcja zdecentralizowanego przechowywania danych umożliwia nagrywanie obrazu i dźwięku bezpośrednio na opcjonalną kartę micro SD w celu późniejszej analizy. Ochrona przed wandalami (klasa IK10) Chroni kamerę przed sabotażem i zniszczeniem. Odporność klasy IP66 na wodę i pył Kamera doskonale sprawdza się zarówno w pomieszczeniach, jak i na zewnątrz, gdzie może wchodzić w kontakt z pyłem i wodą. Szeroki zakres temperatur roboczych Kamera pracuje niezawodnie w szerokim zakresie temperatur od -30 do +50 C. Wbudowany mikrofon i wyjście sygnału audio Funkcja rejestrowania dźwięku pozwala wyraźnie usłyszeć dźwięki w pobliżu kamery. Istnieje także możliwość podłączenia opcjonalnego głośnika do złącza wyjściowego audio na potrzeby odtwarzania nagranych komunikatów lub komunikacji dwustronnej z operatorem. Wiele kodeków wideo i audio 2

3 Kamera SNC-HM662 obsługuje kodeki wideo H.264 (profil wysoki, główny, podstawowy)/jpeg i kodeki audio G.711/AAC (32 khz, 44,1 khz), co umożliwia integrację z szeroką gamą rozwiązań VMS. Zapewnia to zgodność ze standardami i możliwość dopasowania do wielu zastosowań. Łatwa konfiguracja sieci IP Dostarczana wraz z kamerą aplikacja SNC Easy IP Setup Guide przyspiesza i ułatwia konfigurowanie ustawień sieciowych. Zgodność ze standardem ONVIF (Open Network Video Interface Forum) Zgodność ze standardem ONVIF Profile-S ułatwia integrację z szerokim wyborem platform i urządzeń VMS, umożliwiając strumieniowe przesyłanie sygnału wideo i sterowanie kamerą. ONVIF (Open Network Video Interface Forum) definiuje wspólny protokół dla wymiany informacji między sieciowymi urządzeniami wideo, w tym dla automatycznego wykrywania urządzeń i strumieniowego przesyłania sygnału wideo. Dane techniczne Kamera Przet wornik obrazu Liczba efekt ywnych pikseli Minimalne nat ężenie oświet lenia (50 IRE) Minimalne nat ężenie oświet lenia (30 IRE) St osunek sygnału do szumu (wzmocnienie 0 db) Wzmocnienie Czas otwarcia migawki St erowanie ekspozycją Balans bieli Obiekt yw Powiększenie Przet wornik obrazu CMOS 1/2,5 cala ze skanowaniem progresywnym Ok. 5 megapikseli Kolor: 0,7 luksa (F2,0, AGC: wł., 1/30 s, 10 kl./s) Czarno-biały: 0,3 luksa (F2,0, AGC: wł., 1/30 s, 10 kl./s) Kolor: 0,4 luksa (F2,0, AGC: wł., 1/30 s, 10 kl./s) Czarno-biały: 0,1 luksa (F2,0, AGC: wł., 1/30 s, 10 kl./s) Powyżej 60 db Aut omat yczna Od 1/5 s do 1/ s Kompensacja ekspozycji, czas otwarcia migawki ATW, t ryb ręczny Obiekt yw st ały Zoom cyfrowy 12x Zoom całkowit y 12x Kąt widzenia w poziomie 182 Kąt widzenia w pionie 182 Ogniskowa f = od 0,98 mm do 1,12 mm Przysłona F2,0 Minimalna odległość obiekt u 500 mm 3

4 Liczba programowalnych nastaw położeń 20 Liczba programów tras 1 Funkcje kamery Dzień/noc Tryby wyświet lania 360 (półsferyczny) / 180 (panoramiczny) Tryb aut omat ycznego obrot u e-flip Technologia Wide-D Korekcja t onów Maskowanie st ref prywat nych (liczba) Maskowanie st ref prywatnych (kształt) Maskowanie st ref prywat nych (kolor/efekt) Przechowywanie zdecent ralizowane Ochrona przed akt ami wandalizmu Ochrona przed penet racją Język nałożonych element ów Język menu Prawdziwa funkcja D/N /t ak (łączna liczba t rybów wyświet lania: 11) *1 Globalne mapowanie t onów 5 Czworokąt ut worzony przez dowolne czt ery punkt y narożne Nieprzezroczyst y, 1 kolor (czarny) IK10 IP66 Angielski angielski, japoński, chiński (uproszczony), chiński (tradycyjny), francuski, hiszpański, niemiecki, włoski, koreański, portugalski, rosyjski, arabski, hindi, wietnamski, tajski Wideo Rozdzielczość Format kompresji Maksymalna liczba klatek na sekundę 2560 x 1920, 2048 x 1536, 1600 x 1200, 800 x 600, 640 x 480 (tryb rybiego oka: H.264, JPEG) 1920 x 1080, 1600 x 904, 1360 x 768, 1280 x 720, 640 x 360 (tryb 1080p: H.264, JPEG) H.264 (profil wysoki, główny, podst awowy), JPEG H.264: 10 kl./s (2560 x 1920) / 30 kl./s (1920 x 1080) JPEG: 13 kl./s (2560 x 1920) / 30 kl./s (1920 x 4

5 1080) Tryb st erowania przepływnością Zakres ust awień przepływności CBR/VBR (z możliwością wyboru) Od 20 kb/s do 16 Mb/s Przycinanie obrazu 1920 x 1080 St ałe PTZ Adapt acyjne st erowanie przepływnością St erowanie przepust owością Funkcja transmisji wielost rumieniowej H.264 JPEG (3) Liczba klientów 10 Inteligentne funkcje analizy obrazu/dźwięku Int eligent na det ekcja ruchu Alarm dot yczący sabot ażu Dźwięk Format kompresji G.711/AAC (32 khz, 44,1 khz) Wymagania systemowe Syst em operacyjny Procesor Pamięć Przeglądarka int ernet owa Windows XP (32-bitowy) Professional Edition Windows Vist a (32-bit owy) Ult imat e, Business Edition Windows 7 (32-/64-bit owy) Ult imat e, Professional Edition Windows 8 Pro (32-/64-bit owy) Intel Core i7 2,8 GHz lub szybszy 2 GB lub więcej Microsoft Int ernet Explorer 8.0, 9.0, 10.0 (wersja 32-bitowa) SNC t oolbox Sieć Prot okoły IPv4, TCP, UDP, ARP, ICMP, IGMP*, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, RTSP over HTTP, SMTP, IPv6, HTTPS, SNMP (v1, v2c, v3), SSL 5

6 Liczba adresów IP/adresów Mac QoS Obsługa strumieniowania mult icast Zgodność ze st andardem ONVIF Uwierzyt elnianie 1 DSCP Profile S IEEE802.1X Gniazda i łącza Wejście mikrofonowe Wejście liniowe Wyjście liniowe Port sieci Wejście alarmowe (wejście czujnika) Wyjście alarmowe Gniazda kart Zat wierdzony t yp kart SD Wbudowany mikrofon/wejście MIC-IN Minijack (mono) Mini jack (monofoniczne), maksymalny poziom wyjściowy: 1 Vrms 10BASE-T/100BASE-TX (RJ-45) x1, nawiązanie kont akt u, przerwanie kontaktu x1, napięcie st ałe 24 V, 0,5 A (wyjścia z przełącznikami elekt rycznymi, izolowane przez t ransopt or) microsd x1 microsdhc (brak obsługi kart microsdxc) Dane ogólne Zasilanie Pobór mocy Temperatura w środowisku pracy Uruchamianie w niskiej t emperat urze Temperat ura przechowywania Zgodność z normą IEEE 802.3af (syst em PoE), 12 V prądu stałego ±10% Maks. 6,0 W Od 30 C do +50 C Od 22 F do +122 F Od 20 C do +50 C Od 4 F do +122 F Od 25 C do +60 C Od 13 F do +140 F Wilgot ność w środowisku pracy Od 20% do 90% Wilgot ność podczas przechowywania Wymiary *2 Od 20% do 95% Φ145 x 54 mm (bez płytki montażowej) Φ5 3/4 x 2 1/4 cala (bez płytki montażowej) Φ147 x 70 mm (z płytką montażową) 6

7 Φ5 7/8 x 2 7/8 cala (z płytką montażową) Waga Mat eriał obudowy Kolor obudowy Niepalność Przepisy bezpieczeńst wa Dost arczane wyposażenie Akcesoria opcjonalne Około 640 g (bez płytki montażowej) Około 1 lb 7 oz (bez płytki montażowej) Około 716 g (z płytką montażowej) Około 1 lb 9 oz (z płytką montażowej) Przezroczysta kopułka: PC Górna osłona: Odlew aluminiowy Pierścień górnej osłony: PC Podstawa kamery: Odlew aluminiowy Płyt ka mont ażowa: Odlew aluminiowy Górna osłona: Czerń Pierścień górnej osłony: Biel Podstawa kamery: Biel Płyt ka mont ażowa: Biel UL94HB Standard techniczny JATE (LAN) UL2044, IEC (CB) VCCI (klasa B), FCC (klasa B), IC (klasa B), Emisja: EN55022 (klasa B) + EN Odporność: EN55022 (klasa B) + EN55024, Emisja: AS/NZS CISPR22 (klasa B) KCC EAC (GOST-R) Płytka montażowa (1 szt.) Przewód I/O (1 szt.) Naklejka do wyrównywania podst awy kamery (1 szt.) Naklejka do wyrównywania płytki montażowej (1 szt.) Śrubokręt (1 szt.) Torebka ze środkiem osuszającym (1 szt.) Taśma dwustronna (1 szt.) Zaślepka z gumową uszczelką (1 szt.) Gumowa podkładka (1 szt.) Śruba (do płytki montażowej) (1 szt.) Instrukcja instalacji (1 szt.) Karta gwarancyjna (1 szt.) Przepisy bezpieczeńst wa dot yczące kamery sieciowej (1 szt.) CD-ROM (dost arczany program) (1 szt.) UNI-MDPHM (osłona podwieszana do minikopułki półsferycznej) Uwagi *1 Przeglądarka Act ivex w programie Int ernet Explorer udost ępnia 11 t rybów wyświet lania. *2 Wymiary są przybliżone. 7

8 Produkty pokrewne UNI-MDPHM U chwyt do podwieszenia kam ery o półsferycznym polu widzenia SNC-H M662 8

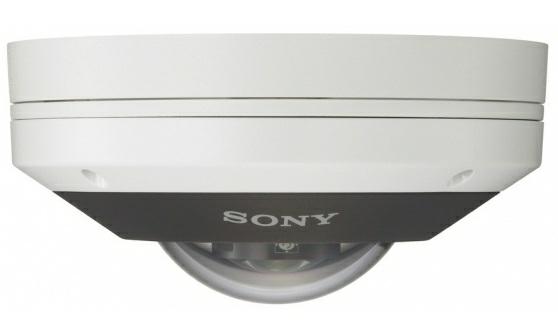

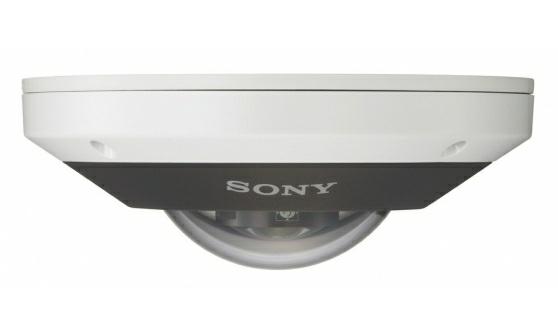

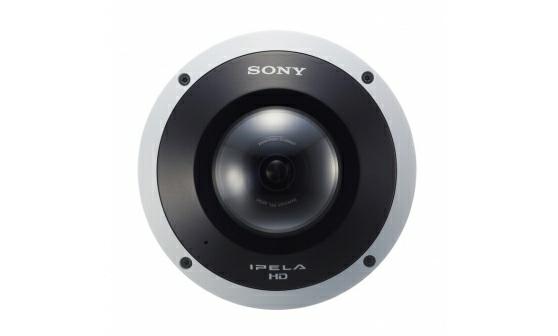

9 Galeria 9
