Inne cechy Znakomita praca w słabym świetle jest między innymi zasługą wbudowanych promienników podczerwieni, pozwalających na użycie kamery nocą.

Transkrypt

1 SNC-VM772R Kamera zewnętrzna 4K IR o wzmocnionej konstrukcji z dużym przetwornikiem obrazu CMOS Exmor R Omówienie Wyją tkowa szczegółowość i czułość do zastosowań w całodobowym monitoringu wewnętrznym i zewnętrznym Wyją tkowa czułość przy rozdzielczości 4K Pierwsza w ofercie Sony sieciowa kamera 4K do wideomonitoringu ma rozdzielczość czterokrotnie większą niż produkty Full HD. Dzięki znakomitej czułości oraz czytelności obrazu model ten należy do branżowej czołówki i idealnie nadaje się systemów wideomonitoringu o szczególnym znaczeniu. Kamera SNC-VM772R jest wyposażona w duży, wykonany w technologii BSI i odznaczający się dużą czułością przetwornik obrazu CMOS Exmor R typu 1,0", którego uzupełnienie stanowią szybki procesor obrazu oraz zmiennoogniskowy obiektyw o wysokiej jakości. Połączenie tych elementów umożliwia rejestrację szczegółowego obrazu filmowego 4K/30p nawet w niemal zupełnej ciemności przy jasności od 0,06 luksa wzwyż. Automatyczny dobór ustawień obrazu W celu zapewnienia najlepszej możliwej jakości dobór ustawień obrazu odbywa się automatycznie. Uwzględniany jest przy tym szeroki wachlarz warunków pracy, jak pogoda, pora dnia i warunki oświetlenia. Dla zapewnienia maksymalnej uniwersalności ustawienia te można korygować ręcznie. Różne tryby wyjściowe Większa rozdzielczość materiału wideo 4K oznacza nowe możliwości monitoringu. W tradycyjnych rozwiązaniach monitorowanie większego obszaru wymagało użycia kamery PTZ lub kilku kamer kompaktowych. Kamera SNC-VM772R może transmitować widok ogólny w niższej rozdzielczości wraz z fragmentami wykadrowanymi z oryginalnego obrazu o rozdzielczości 4K i pozwalającymi na dokładne obejrzenie wybranych części sceny. Śledzenie ruchu obiektów zapewnia system Multi Tracking. 20- megapikselowy przetwornik obrazu pozwala ponadto rejestrować fotografie o wysokiej jakości, których rozdzielczość przekracza 4K. Mogą one posłużyć do szczegółowej analizy sceny lub do celów dowodowych. Inne cechy Znakomita praca w słabym świetle jest między innymi zasługą wbudowanych promienników podczerwieni, pozwalających na użycie kamery nocą. W razie przerwy w działaniu sieci funkcja Edge Storage (system zdecentralizowanego przechowywania danych) gwarantuje dokonanie nagrania poprzez zapis materiału na zainstalowaną kartę pamięci. W uzyskaniu jeszcze lepszego obrazu pomagają takie rozwiązania, jak optyczny 1

2 system stabilizacji. Instalowanie kamery jest proste i nie wymaga dużego nakładu czasu. Przygotowanie urządzenia do pracy ułatwia aplikacja na smartfony i tablety, która pozwala między innymi zdalnie regulować pole widzenia SNC toolbox mobile). Urządzenie jest utrzymane w stonowanej, dyskretnej stylistyce minikamery kopułkowej. Jego wzmocniona obudowa jest odporna na akty wandalizmu i złe warunki atmosferyczne, dzięki czemu kamera idealnie nadaje się do pracy w trudnych warunkach w całodobowym wideomonitoringu wewnętrznym i zewnętrznym (IK10, IP66). Funkcje Szczegółowy obraz 4K: lepsza widoczność i dokładniejsza analiza Kamera jest wyposażona w duży, wykonany w technologii BSI przetwornik obrazu CMOS Exmor R typu 1,0" o rozdzielczości 20 megapikseli (5472 x 3648), który umożliwia rejestrację wyjątkowo szczegółowego obrazu filmowego 4K (3840 x 2160). Doskonała czułość przy słabym oświetleniu Duży przetwornik obrazu typu 1,0" przechwytuje więcej światła niż matryce typowych kamer do wideomonitoringu. Dzięki temu model SNC-VM772R może efektywnie rejestrować obraz w kolorze, gdy natężenie oświetlenia wynosi zaledwie 0,06 luksa. Zmiennoogniskowy obiektyw z zoomem optycznym 2,9x umożliwiają cy uzyskanie szczegółowych zbliżeń Sterowany elektrycznie obiektyw Sony pozwala na powiększanie wybranych stref i uzyskiwanie zbliżeń o bardzo wysokiej rozdzielczości. Dobór optymalnych ustawień obrazu do każdych warunków Funkcja inteligentnej rejestracji sceny automatycznie dobiera optymalne ustawienia obrazu z uwzględnieniem różnych warunków środowiskowych, takich jak pogoda, pora dnia czy panujące oświetlenie. Ustawienia obrazu można ponadto regulować ręcznie bądź wybierać zgodnie ze zdefiniowanym harmonogramem albo pod wpływem zewnętrznego sygnału wyzwalającego czy warunków oświetlenia. Efektywne wykorzystanie przepustowości sieci dzięki inteligentnemu kodowaniu System inteligentnego kodowania zapewnia maksymalną szczegółowość fragmentów o kluczowym znaczeniu i obniża przepływność w pozostałych częściach obrazu. ie rozwiązanie ogranicza wykorzystanie przepustowości sieci nawet o 50%. Mniejsze są również koszty przechowywania materiału. Efektywne wykorzystanie przepustowości sieci dzięki inteligentnemu kadrowaniu Możliwa jest obserwacja fragmentów o rozmiarze VGA lub Full HD wykadrowanych z oryginalnego obrazu 4K oraz równoczesny podgląd całego kadru w mniejszej rozdzielczości (Full HD). ie rozwiązanie ogranicza wykorzystanie przepustowości sieci nawet o 50%. Mniejsze są również koszty przechowywania materiału. Śledzenie wielu obiektów Pojedyncza kamera może automatycznie śledzić wiele niezależnych obiektów w polu widzenia i wyświetlać je w postaci obrazów o rozmiarze VGA lub Full HD, wykadrowanych z oryginalnego obrazu 4K. Stanowi to opłacalną alternatywę obserwacji kilku obiektów za pomocą kilku kamer PTZ. Funkcja Evidence Shot do wykonywania fotografii o rozdzielczości 20 megapikseli 2

3 Kamera umożliwia wykonywanie 20-megapikselowych (5472 x 3648) fotografii o wysokiej jakości. Do ich automatycznej rejestracji można wykorzystać funkcję wykrywania ruchu lub wejście sygnału z czujników ruchu, czujników otwarcia drzwi i podobnych urządzeń innych producentów. Zgodność z łą czem HDMI Dostępne jest cyfrowe wyjście wideo HDMI Optymalne działanie przy różnych stanach sieci Aby zoptymalizować jakość nagrania i zapewnić zrównoważone wykorzystanie sieci IP, można wybrać tryb VBR (zmiennej przepływności), pozwalający dodatkowo na zdefiniowanie wartości granicznej, lub tryb CBR (stałej przepływności). Inteligentna analityka Zaawansowany system inteligentnej analizy danych wideo DEPA umożliwia generowanie alarmów zgodnie z zasadami zdefiniowanymi przez użytkownika na przykład w wyniku inteligentnego wykrywania ruchu, przekroczenia linii, wykrycia obiektu itp. Bardziej stabilny obraz Wbudowany optyczny stabilizator obrazu zapewnia stabilność i ostrość nagrania, nawet jeśli kamera jest umieszczona na maszcie, ogrodzeniu lub moście i narażona na drgania lub silne podmuchy wiatru. Cią gła gotowość do działania nawet w ciemności Dzięki wbudowanym promiennikom podczerwieni kamera może pracować w zupełnej ciemności (0 luksów) i nawet wówczas wyraźnie rejestrować obiekty znajdujące się w odległości do 50 m. Prawidłowa ekspozycja obrazu rejestrowanego nocą z małej i dużej odległości Adaptacyjny promiennik podczerwieni zapewnia czarno-biały obraz o wysokiej jakości. Pozwala uniknąć prześwietlenia, nawet jeśli obiekt znajduje się blisko kamery lub mocno odbija światło. Lepszy obraz zarówno w dzień, jak i w nocy Funkcja D/N (dzień/noc) automatycznie przełącza kamerę w tryb dzienny lub nocny w zależności od natężenia oświetlenia. Automatyczny zapis na karcie pamięci Funkcja zdecentralizowanego przechowywania danych (Edge Storage) pozwala na zapis obrazu wideo i dźwięku bezpośrednio na oferowaną opcjonalnie kartę pamięci SD. Zapis w tym trybie można rozpocząć ręcznie lub przy użyciu funkcji automatyzujących: zdarzeń wywołujących alarm, analityki kamery lub w razie utraty łączności z siecią. Wyraźniejszy obraz we mgle i smogu Funkcja usuwania mgły z obrazu wykorzystuje zaawansowane przetwarzanie sygnału w celu wzmocnienia (zwiększenia wyrazistości) obrazu przy mgle i smogu. Kompensacja oświetlenia tła Przy rejestracji obrazu w ciemności funkcja ta wykrywa i kompensuje mocne, punktowe źródła światła, takie jak reflektory czy latarki. Szybkie, proste przygotowanie do pracy przy użyciu aplikacji mobilnej SNC Toolbox Opcjonalny moduł USB sieci bezprzewodowej IFU-WLM3 pozwala na bezprzewodowe regulowanie pola widzenia kamery za pośrednictwem smartfona lub tabletu. Oznacza 3

4 to oszczędność czasu i mniejsze koszty. Konstrukcja odporna na trudne warunki Kamera jest odporna na akty wandalizmu: spełnia wymogi standardu IK10 (ochrona przed uderzeniami mechanicznymi). Kamera jest wodoodporna i pyłoszczelna spełnia wymogi klasy ochrony IP66. Dzięki temu idealnie nadaje się do monitoringu zewnętrznego w każdych warunkach pogodowych, jak również do pracy w wilgotnych pomieszczeniach. Zgodność ze standardem ONVIF (Open Network Video Interface Forum) Zgodność ze standardem ONVIF Profile S zapewnia lepsze współdziałanie i większą uniwersalność w systemach zawierających sprzęt różnych producentów. Różne możliwości zasilania Dla ułatwienia instalacji kamera może być zasilana z różnych źródeł. Do wyboru jest system PoE, napięcie przemienne 24 V i napięcie stałe 12 V. Dane techniczne Kamera Przet wornik obrazu Liczba efekt ywnych pikseli Syst em synchronizacji Minimalne nat ężenie oświet lenia (50 IRE) Minimalne nat ężenie oświet lenia (30 IRE) Zakres dynamiki Wzmocnienie Czas otwarcia migawki St erowanie ekspozycją Balans bieli Przet wornik obrazu CMOS Exmor R typu 1,0" z systemem odczytu progresywnego (kolejnoliniowego) Około 20 megapikseli Wewnęt rzna synchronizacja Kolor: 0,1 luksa (F1,8, 1/30 s) Czarno-biały: 0 luksów (LED IR: wł., F1,8, 1/30 s) Kolor: 0,06 luksa (F1,8, 1/30 s) Czarno-biały: 0 luksów (LED IR: wł., F1,8, 1/30 s) Odpowiednik 90 db z t echnologią View- DR Aut omat yczne/ręczne (od 3 do +48 db) Od 1 s do 1/ s Kompensacja ekspozycji, AGC, czas ot warcia migawki, ust awienie przesłony ATW, ATW-PRO, świetlówka, lampa rtęciowa, lampa sodowa, lampa met alohalogenkowa, białe świat ło LED, ust awianie po naciśnięciu, ręczny, pomieszczenia, plener Obiekt yw Easy Zoom Wbudowany obiekt yw zmiennoogniskowy Zoom optyczny 2,9x 4

5 Powiększenie Clear Image Zoom 2,0x Zoom cyfrowy 2,0x Zoom całkowit y 11,6x Easy Focus na pot rzeby konfiguracji Kąt widzenia w poziomie Kąt widzenia w pionie Ogniskowa Przysłona Minimalna odległość obiekt u Kąt panoramowania/wychylenia/obrot u (t ryb ręczny) Promiennik podczerwieni Odległość robocza w podczerwieni 70,7 27,5 (proporcje 16:9) 76,6 29,8 (proporcje 3:2) 39,9 15,7 (proporcje 16:9) 51,5 20,1 (proporcje 3:2) f = 8,8 25,7 mm F1,8 (szeroki kąt) F2,8 (t eleobiekt yw) 300 mm ±192 Od 10 do +81 Od 100 do +100 Długość fali (t ypowa): 850 nm, diody LED emit ujące podczerwień: 30 szt uk 50 m (30 IRE) 164,0 ft (30 IRE) Funkcje kamery Dzień/noc Dzień/noc w połączeniu z funkcją Easy Focus e-flip Technologia Wide-D Korekcja t onów Usuwanie mgły z obrazu Kompensacja oświetlenia tła Osłabianie migot ania Korygowanie zniekszt ałceń Redukcja szumów St abilizat or obrazu Int eligent na rejest racja sceny Maskowanie st ref prywat nych (liczba) Maskowanie st ref Prawdziwa funkcja D/N View-DR Technologia Visibilit y Enhancer Technologia XDNR Syst em opt yczny 24 Czworokąt ut worzony przez dowolne czt ery 5

6 prywat nych (kszt ałt) Maskowanie st ref prywat nych (kolor/efekt) Przechowywanie zdecent ralizowane Ochrona przed akt ami wandalizmu Ochrona przed penet racją Liczba nałożonych element ów Język nałożonych element ów Język menu punkt y narożne 14 kryjących kolorów (czarny, biały, czerwony, zielony, niebieski, cyjan, żółty, magent a, szary (6 odcieni)), mozaika IK10 IP66 4 niezależne pozycje znaków (kodek, dat a i godzina, zdarzenie, t ekst (maks. 64 znaki)), 1 niezależna pozycja na logo Angielski Polski, angielski, japoński, chiński (uproszczony), chiński (tradycyjny), francuski, hiszpański, niemiecki, włoski, koreański, portugalski, rosyjski, arabski, hindi, wiet namski, t ajski, t urecki Wideo Rozdzielczość Format kompresji Maksymalna liczba klatek na sekundę Tryb st erowania przepływnością Zakres ust awień przepływności Int eligent ne kadrowanie (t ryb) Int eligent ne kadrowanie (liczba) Int eligent ne kodowanie (t ryb) Int eligent ne kodowanie (liczba) 5472 x 3648, 3840 x 2160, 2880 x 2160, 1920 x 1080, 1440 x 1080, 1440 x 960, 1280 x 720, 960 x 720, 640 x 480, 640 x 360, 320 x 240, 320 x 180 H.264 (High/Main Profile), JPEG H.264 (B-pict ure) obsługiwany przy rozdzielczości 3840 x 2160 i 2880 x H264: 30 kl./s (3840 x 2160) / 10 kl./s (1920 x 1080) JPEG: 2,5 kl./s (5472 x 3648) CBR/VBR z ograniczeniem maksymalnej wart ości (do wyboru) Od 64 Kb/s do 32 Mb/s Dynamiczny/St at yczny 2 (1920 x 1080), 4 (640 x 480) Aut omat ycznie/ręcznie Maksymalnie 8 (maksymalnie 4 w t rybie aut omat ycznym) Zdjęcia dowodowe 20 megapikseli (5472 x 3648) 6

7 Funkcja transmisji wielost rumieniowej (5) Liczba klientów 20 Inteligentne funkcje analizy obrazu/dźwięku Archit ekt ura funkcji analizy Int eligent na det ekcja ruchu Wykrywanie t warzy Alarm dot yczący sabot ażu Analiza sceny DEPA Advanced Wtargnięcie, przejście, obecność, zniknięcie, wypełnienie, pozost awiony przedmiot, usunięt y przedmiot Śledzenie wielu obiekt ów Do 4 Dźwięk Format kompresji G.711 (przepływność: 64 kb/s, częst ot liwość próbkowania: 8 khz) G.726 (przepływność: 40, 32, 24, 16 kb/s, częstotliwość próbkowania: 8 khz) AAC-LC (przepływność: 64 kb/s, częstotliwość próbkowania: 16 khz) AAC-LC (przepływność: 128 kb/s, częst ot liwość próbkowania: 48 khz) Wymagania systemowe Syst em operacyjny Procesor Pamięć Przeglądarka int ernet owa SNC t oolbox SNC t oolbox mobile Windows 7 (32-/64-bit owy) Ult imat e, Professional Edition Windows 8 Pro (32-/64-bitowy) Windows 8.1 Pro (32-/64-bit owy) Intel Core i7 3,4 GHz lub szybszy* *Do reprodukcji obrazu 4K (3840 x 2160) w t empie 30 kl./s wymagany jest procesor graficzny obsługujący rozdzielczość 3840 x 2160 i dekodowanie obrazu 4K/H.264. Co najmniej 8 GB Microsoft Int ernet Explorer 8.0, 9.0, 10.0, 11.0 Firefox 29.0 Safari 5.34 Google Chrome

8 Sieć Prot okoły Liczba adresów IP/adresów Mac QoS Obsługa strumieniowania mult icast Zgodność ze st andardem ONVIF Sieć bezprzewodowa Uwierzyt elnianie IPv4, IPv6, TCP, UDP, ARP, ICMP, ICMPv6, IGMP*, MLD*, HTTP, DHCP, DHCPv6, DNS, NTP, RTP/RTCP, RTSP over TCP, SMTP (klient), HTTPS, FTP (klient), SNMP (v1, v2c, v3), TLS (1.0) *Obsługa syst emu SSM (Source Specific Mult icast). 1 DSCP Profile S, do konfigurowania (IEEE802.11b/g/n, z użyciem opcjonalnego modułu IFU-WLM3) IEEE802.1X Gniazda i łącza Analogowe wyjście wizyjne Analogowe wyjście do monitora na potrzeby konfiguracji Cyfrowe wyjście wideo Wejście mikrofonowe Wejście liniowe Wyjście liniowe Port sieci Wejście alarmowe (wejście czujnika) Wyjście alarmowe Nie Nie HDMI (t yp A) x1 Mini jack (monofoniczne, 2,2 kω, zasilanie przez wtyk) Minijack (mono) Nie* * obsługa zost anie dodana w kolejnej wersji 10BASE-T/100BASE-TX (RJ-45) x2, nawiązanie kont akt u, przerwanie kontaktu x2, maks. napięcie przemienne 12 V / napięcie stałe 24 V, 0,4 A (wyjścia przekaźników półprzewodnikowych odizolowane elekt rycznie od kamery) Złącze sieci bezprzewodowej Gniazda kart Zat wierdzony t yp kart SD SD x1 SDHC/SDXC (maks. 128 GB) 8

9 Wyłącznik kart y SD Dane ogólne Zasilanie Pobór mocy Temperatura w środowisku pracy Uruchamianie w niskiej t emperat urze Temperat ura przechowywania Wilgot ność w środowisku pracy Wilgot ność podczas przechowywania Wbudowana grzałka Wymiary *1 Waga Mat eriał obudowy Kolor obudowy Niepalność Przepisy bezpieczeńst wa Dost arczane wyposażenie Zgodność ze st andardem IEEE 802.3af (PoE) Class 3, napięcie st ałe 12 V ±10%, napięcie przemienne 24 V ±20%, 50/60 Hz Maks. 12,95 W Od 40 C do +50 C Od 40 F do +122 F Od 40 C do +50 C Od 40 F do +122 F Od 20 do 60 Od 4 F do +140 F Od 20% do 90% (bez kondensacji) Od 20% do 80% (bez kondensacji) φ190 x 146,7 mm ø7 1/2 x 5 7/8 cala Około 1900 g Około 4 lb 3 oz Około 2100 g (z uchwytem) Około 4 lb 10 oz (z uchwytem) Góra obudowy: Odlew aluminiowy Dół obudowy: Odlew aluminiowy Kopułka: PC Przykrywka: PC Munsell 4,4BG 8,4/0,2 (biel) UL2044 Standard techniczny JATE (LAN) UL2044, IEC/EN (CB) VCCI (klasa A), FCC (klasa A), IC (klasa A) Emisja: EN55022 (klasa A) Odporność: EN EN Emisja: AS/NZS CISPR22 (klasa A) MSIP EMC-TR Uchwyt (1 szt.) Szablon (1 szt.) Klucz (1 szt.) Śruba M4 x 8 (1 szt.) Uszczelnienie gumowe (1 szt.) Kabel do wielozłącza (1 szt.) Inst rukcja Przeczyt aj w pierwszej 9

10 kolejności (1 szt.) Przepisy bezpieczeństwa (1 szt.) Kart a gwarancyjna (1 szt.) Akcesoria opcjonalne IFU-WLM3 (moduł USB sieci bezprzewodowej) Uwagi *1 Wymiary są przybliżone. Produkty pokrewne FW-49X8370C FW-75X8570C FW-55X8570C FW-65X8570C 49-calowy, profesjonalny m onitor BRAVIA 4K z podświetleniem LED 75-calowy, profesjonalny m onitor BRAVIA 4K z podświetleniem LED 55-calowy, profesjonalny m onitor BRAVIA 4K z podświetleniem LED 65-calowy, profesjonalny m onitor BRAVIA 4K z podświetleniem LED FW-43X8370C SNC-VB calowy, profesjonalny m onitor BRAVIA 4K z podświetleniem LED Kam era sieciowa 4K o bardzo dużej czułości wyposażona w pełnoklatkowy przetwornik obrazu Exm or CMOS 10

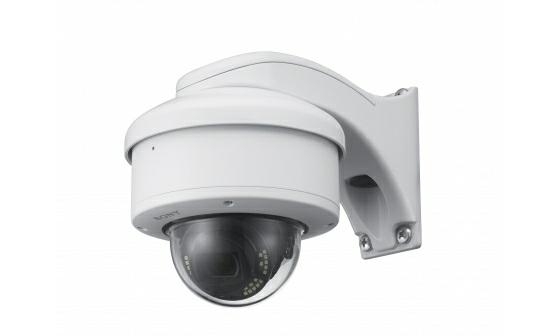

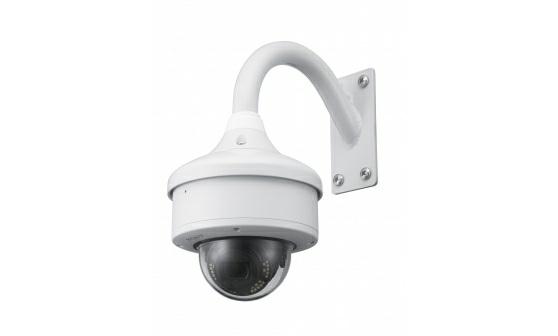

11 Galeria 11
