1 SNC-VB770 Kamera sieciowa 4K o bardzo dużej czułości wyposażona w pełnoklatkowy przetwornik obrazu Exmor CMOS Omówienie Dzięki bardzo dużej czułości ISO * kamera sieciowa 4K SNC- VB770 wyróżnia się niespotykanym poziomem minimalnego oświetlenia: 0,004 luksa. Oznacza to możliwość rejestracji kolorowego obrazu 4K w tempie 30 kl./s nawet nocą i w innych skrajnych warunkach oświetlenia. Kamera sieciowa 4K SNC-VB770 osiąga ten poziom światłoczułości dzięki pełnoklatkowemu przetwornikowi obrazu Exmor oraz wykorzystującym jego potencjał obiektywom z mocowaniem typu E i procesorowi sygnału. Połączenie tych elementów umożliwia rejestrację wyraźnego, kolorowego obrazu 4K w tempie 30 kl./s i znacznie ogranicza poziom szumu w bardzo słabym oświetleniu. Nowa kamera pozwala uzyskać płynny, kolorowy obraz 4K w tempie 30 kl./s nawet w niemal zupełnej ciemności, na przykład nocą w świetle gwiazd czy w słabo oświetlonych pomieszczeniach, gdzie problem z dostrzeżeniem obiektów miałoby również oko ludzkie. Szybka migawka elektroniczna zapobiega zamazywaniu się obrazu, dzięki czemu na nagraniach z ciemnych miejsc wyraźnie widać litery, cyfry i mimikę twarzy. Ten model jest pierwszą kamerą sieciową Sony przeznaczoną do współpracy z obiektywami z mocowaniem typu E z serii FE**. Bogata oferta tych wymiennych obiektywów o wysokiej jakości, używanych zarówno z aparatami cyfrowymi powszechnego użytku, jak i profesjonalnymi kamkorderami, daje możliwość dostosowania kąta widzenia do różnych środowisk i zastosowań. Użytkownik może też w pełni wykorzystać potencjał rozdzielczości 4K, łącząc szczegółową analizę określonych fragmentów sceny z szerokokątnym podglądem sytuacyjnym całej sceny. Kamera sieciowa 4K SNC-VB770 jest wyposażona w szereg inteligentnych funkcji analitycznych, które poprawiają efektywność i opłacalność wideomonitoringu w różnych zastosowaniach. Funkcje inteligentnego śledzenia oraz śledzenia wielu obiektów umożliwiają rozpoznawanie i dynamiczne śledzenie wielu obiektów w niezależnych oknach w połączeniu z podglądem sytuacyjnym całej sceny. System inteligentnego kodowania zapewnia maksymalną szczegółowość fragmentów o kluczowym znaczeniu i obniża przepływność w pozostałych częściach obrazu. ie rozwiązanie ogranicza wykorzystanie przepustowości sieci. Funkcja inteligentnej rejestracji sceny automatycznie dobiera optymalne ustawienia obrazu z uwzględnieniem różnych warunków środowiskowych, takich jak pogoda, pora dnia czy panujące oświetlenie. *Standardowo ISO , z możliwością rozszerzenia do ISO **Urządzenie współpracuje z następującymi obiektywami FE z mocowaniem typu E: SEL35F14Z (35 mm, F1,4), SEL35F28 (35 mm, F2,8), SEL28F20 (28 mm, F2,0) 1

2 i SEL55F18Z (55 mm, F1,8). Funkcje Bardzo duża czułość ISO * umożliwia rejestrację kolorowego materiału wideo nawet w niemal zupełnej ciemności Dzięki bardzo dużej, rozszerzanej do ISO czułości kamera SNC-VB770 jest przystosowana do pracy w oświetleniu niespełna 0,004 luksa. Oznacza to możliwość rejestracji kolorowego obrazu 4K w tempie 30 kl./s nawet nocą i w innych skrajnych warunkach oświetlenia. W kamerze SNC-VB770 wykorzystano pełnoklatkowy przetwornik obrazu Exmor, który opracowano przy wykorzystaniu najbardziej zaawansowanych technologii przetwarzania obrazu firmy Sony. Przetwornik ten przechwytuje znacznie więcej padającego światła niż standardowe matryce do kamer, przez co ma o wiele większą światłoczułość. W kamerze zastosowano również opracowany przez Sony procesor obrazu, który pozwala połączyć bardzo dużą czułość z niskim poziomem szumów. Strefowa redukcja szumów analizuje zawartość obrazu i odpowiednio dzieli go na strefy (takie jak krawędzie, faktury czy obszary o jednolitym kolorze, jak niebo). Skutecznie osłabia to szumy i poprawia jakość obrazu. Technologia reprodukcji szczegółów pomaga dokładnie ukazać detale i zapewnić bardziej naturalne postrzeganie wymiarów. Do pełnego wykorzystania możliwości pełnoklatkowej matrycy przyczyniają się obiektywy z mocowaniem typu E, utrzymujące wysoką rozdzielczość całego obrazu od środka kadru aż po brzegi. *Standardowo ISO , z możliwością rozszerzenia do ISO Funkcja inteligentnego kadrowania: równoczesne oglą danie całościowego podglą du i zbliżenia Funkcja inteligentnego kadrowania pozwala jednocześnie oglądać szerokokątny podgląd sytuacyjny całej sceny i zbliżenia określonych stref. Operator może wyświetlać pełną scenę w rozdzielczości Full HD, a oprócz tego oglądać do czterech wykadrowanych fragmentów o rozdzielczości VGA. W porównaniu z konwencjonalnymi rozwiązaniami pozwala to efektywnie wykorzystywać przepustowość łącza sieciowego i zmniejszyć ilość przechowywanych danych nawet o połowę. Funkcja śledzenia wielu obiektów umożliwia dodatkowo rozpoznawanie i dynamiczne śledzenie wielu obiektów w tych niezależnych oknach. Ogranicza to ryzyko przeoczenia podejrzanych działań: w przypadku pojawienia się w kadrze niezidentyfikowanych osób zostaną one wyświetlone na wykadrowanych obrazach. Inteligentne kodowanie : maksimum szczegółów tam, gdzie ma to znaczenie Inteligentne kodowanie optymalizuje wykorzystywanie przepustowości łącza sieciowego i gwarantuje rozdzielczość 4K tam, gdzie jest ona potrzebna. Zapewnia maksymalną szczegółowość fragmentów o kluczowym znaczeniu i obniża przepływność w pozostałych częściach obrazu. W porównaniu z konwencjonalnymi kamerami sieciowymi ogranicza to wykorzystanie przepustowości sieci nawet o 50% oraz koszty przechowywania materiału. Funkcja inteligentnej rejestracji sceny: najlepsza jakość obrazu przez całą dobę Najlepszą jakość obrazu uzyskuje się niezależnie od rodzaju obserwowanej sceny i pory dnia bez zmieniania ustawień kamery. Funkcja inteligentnej rejestracji sceny 2

3 automatycznie dobiera optymalne ustawienia obrazu z uwzględnieniem różnych warunków środowiskowych, takich jak pogoda, pora dnia czy panujące oświetlenie. Ustawienia obrazu można ponadto regulować ręcznie bądź wybierać zgodnie ze zdefiniowanym harmonogramem. Dane techniczne Kamera Przet wornik obrazu Liczba efekt ywnych pikseli Syst em synchronizacji Minimalne nat ężenie oświet lenia (50 IRE) Minimalne nat ężenie oświet lenia (30 IRE) Zakres dynamiki Wzmocnienie Czas otwarcia migawki St erowanie ekspozycją Balans bieli Obiekt yw Easy Zoom Pełnoklat kowy (35 mm) przet wornik CMOS Exmor Około 12,2 megapiksela Wewnęt rzna synchronizacja 0,007 luksa (ISO , 1/30 s, F1,4) 0,004 luksa (ISO , 1/30 s, F1,4) Odpowiednik 100 db z t echnologią View-DR Aut omat yczne/ręczne (od 3 do +72 db) Od 1 s do 1/ s Kompensacja ekspozycji, AGC, czas otwarcia migawki, ust awienie przesłony ATW, ATW-PRO, świetlówka, lampa rtęciowa, lampa sodowa, lampa metalohalogenkowa, białe świat ło LED, ust awianie po naciśnięciu, ręczny, pomieszczenia, plener Obiektyw FE z mocowaniem typu E (opcjonalnie) Clear Image Zoom 2,0x Zoom cyfrowy 2,0x Easy Focus na pot rzeby konfiguracji Funkcje kamery Dzień/noc Technologia Wide-D Korekcja t onów Usuwanie mgły z obrazu Kompensacja oświetlenia tła Osłabianie migot ania Nie View-DR Technologia Visibilit y Enhancer 3

4 Korygowanie zniekszt ałceń Redukcja szumów Int eligent na rejest racja sceny Maskowanie st ref prywat nych (liczba) Maskowanie st ref prywatnych (kształt) Maskowanie st ref prywat nych (kolor/efekt) Przechowywanie zdecent ralizowane Licznik czasu Liczba nałożonych element ów Język nałożonych element ów Język menu Technologia XDNR 24 Czworokąt ut worzony przez dowolne czt ery punkt y narożne 14 kryjących kolorów (czarny, biały, czerwony, zielony, niebieski, cyjan, żółty, magent a, szary (6 odcieni)), mozaika 4 niezależne pozycje znaków (kodek, dat a i godzina, zdarzenie, t ekst (maks. 64 znaki)), 1 niezależna pozycja na logo Angielski Polski, angielski, japoński, chiński (uproszczony), chiński (tradycyjny), francuski, hiszpański, niemiecki, włoski, koreański, portugalski, rosyjski, arabski, hindi, wiet namski, t ajski, t urecki Wideo Rozdzielczość Rozdzielczość przy użyciu łącza HDMI Format kompresji Maksymalna liczba klatek na sekundę Tryb st erowania przepływnością Zakres ust awień przepływności Int eligent ne kadrowanie (t ryb) 4240 x 2832, 3840 x 2160, 2880 x 2160, 1920 x 1080, 1440 x 1080, 1440 x 960, 1280 x 720, 960 x 720, 640 x 480, 640 x 360, 320 x 240, 320 x x 2160, 720 x 480, 720 x 576 H.264 (High/Main Profile), JPEG H.264 (B-pict ure) obsługiwany przy rozdzielczości 3840 x 2160 i 2880 x H264: 30 kl./s (3840 x 2160) JPEG: 2,5 kl./s (4240 x 2832) CBR/VBR (z możliwością wyboru) Od 64 Kb/s do 32 Mb/s Dynamiczny/St at yczny Int eligent ne kadrowanie 4

5 (liczba) 2 (1920 x 1080), 4 (640 x 480) Int eligent ne kodowanie (t ryb) Int eligent ne kodowanie (liczba) Aut omat ycznie/ręcznie Maksymalnie 8 (maksymalnie 4 w t rybie aut omat ycznym) Zdjęcia dowodowe 12 megapikseli (4240 x 2832) Funkcja transmisji wielost rumieniowej (5) Liczba klientów 20 Inteligentne funkcje analizy obrazu/dźwięku Archit ekt ura funkcji analizy Int eligent na det ekcja ruchu Wykrywanie t warzy Alarm dot yczący sabot ażu Analiza sceny DEPA Advanced Wtargnięcie, przejście, obecność, zniknięcie, wypełnienie, pozost awiony przedmiot, usunięt y przedmiot Śledzenie wielu obiekt ów Do 4 Dźwięk Format kompresji G.711 (przepływność: 64 kb/s, częst ot liwość próbkowania: 8 khz) G.726 (przepływność: 40, 32, 24, 16 kb/s, częstotliwość próbkowania: 8 khz) AAC-LC (przepływność: 64 kb/s, częstotliwość próbkowania: 16 khz) AAC-LC (przepływność: 128 kb/s, częst ot liwość próbkowania: 48 khz) Wymagania systemowe Syst em operacyjny Windows 7 (32-/64-bit owy) Ult imat e, Professional Edit ion Windows 8.1 Pro (32-/64-bit owy) Windows 10 Pro (32-/64-bit owy) Intel Core i7 3,4 GHz lub szybszy* Procesor Do reprodukcji obrazu 4K (3840 x 2160) w t empie 30 kl./s wymagany jest procesor graficzny obsługujący rozdzielczość 3840 x 2160 i dekodowanie obrazu 4K/H.264. Pamięć Co najmniej 8 GB 5

6 Przeglądarka int ernet owa SNC t oolbox SNC t oolbox mobile Microsoft Int ernet Explorer 11.0 Firefox 44.0 Google Chrome 48.0 Sieć Prot okoły IPv4, IPv6, TCP, UDP, ARP, ICMP, ICMPv6 IGMP*, MLD*, HTTP, DHCP, DHCPv6, DNS, NTP, RTP/RTCP, RTSP over TCP, SMTP {klient}, HTTPS, FTP (klient), SNMP (v1, v2c, v3), TLS {1.0} *Obsługa syst emu SSM (Source Specific Mult icast). QoS Obsługa strumieniowania mult icast Zgodność ze st andardem ONVIF Sieć bezprzewodowa Uwierzyt elnianie Analogowe wyjście wizyjne Cyfrowe wyjście wideo Wejście mikrofonowe Wejście liniowe Wyjście liniowe Port sieci Wejście alarmowe (wejście czujnika) Wyjście alarmowe Złącze sieci bezprzewodowej Gniazda kart Zat wierdzony t yp kart SD DSCP Profile S, do konfigurowania (IEEE802.11b/g/n, z użyciem opcjonalnego modułu IFU-WLM3) IEEE802.1X Nie HDMI (t yp D) x1 Mini jack (monofoniczne, 2,2 kω, zasilanie przez wtyk) Minijack (mono) Nie* * Obsługa zost anie dodana w kolejnej wersji 10BASE-T/100BASE-TX (RJ-45) x2, nawiązanie kont akt u, przerwanie kontaktu x2, maks. napięcie przemienne 24 V / napięcie stałe 12 V, 0,4 A (wyjścia przekaźników półprzewodnikowych odizolowane elekt rycznie od kamery) SD x1 SDHC/SDXC (maks. 128 GB) 6

7 Przełącznik SD OFF Dane ogólne Zasilanie Pobór mocy Temperatura w środowisku pracy Uruchamianie w niskiej t emperat urze Temperat ura przechowywania Wilgot ność w środowisku pracy Wilgot ność podczas przechowywania Wymiary (szer. x wys. x głęb.)*1 Waga Mat eriał obudowy Zgodność ze st andardem IEEE 802.3af (PoE) Class 3, napięcie st ałe 12 V ±25%, napięcie przemienne 24 V ±20%, 50/60 Hz Maks. 16 W (z obiektywem FE z mocowaniem typu E) Od 5 C do +50 C Od 23 F do 122 F Od 0 C do +50 C Od 32 F do 122 F Od -20 C do +60 C Od -4 F do 140 F Od 20% do 80% (bez kondensacji) Od 20% do 80% (bez kondensacji) 104 x 84,6 x 118 mm (bez obiektywu) 4 1/8 x 3 3/8 x 4 3/4 cala (bez obiektywu) Około 720 g (bez obiektywu) Około 1 lb 9,4 oz (bez obiektywu) Panel przedni: odlew magnezowy Korpus: aluminium Panel tylny: PC Osłona kart y SD: TEEE Osłona gniazda HDMI: TEEE Panel IF: PC Kolor obudowy Munsell 1.5B 1.97/0.34 Przepisy bezpieczeńst wa Japan Telecom Law UL2044, IEC VCCI (klasa A), FCC Part15B (klasa A), IC ICES-003 (klasa A) Emisja: EN55032 (klasa A) Odporność: EN EN Emisja: AS/NZS CISPR32 (EN55032) klasa A KC SDoC (IEC ) MSIP EMC KN32 (klasa A), KN35 EAC (EMC-TR) CISPR32 (klasa A), CISPR24 Linka st alowa (1 szt.) Śruba M4 x 8 (1 szt.) 9-st ykowe złącze wejścia/wyjścia (1 szt.) 2-st ykowe złącze napięcia st ałego 12 V (1 szt.) 7

8 Dost arczane wyposażenie 3-st ykowe złącze napięcia przemiennego 24 V (1 szt.) Inst rukcja obsługi informacja o wit rynie umożliwiającej pobranie (1 szt.) Przepisy bezpieczeńst wa (1 szt.) Karta gwarancyjna (na 1 rok) (1 szt.) Przykrywka korpusu (1 szt.) Uwaga *1 Wymiary są przybliżone. Produkty pokrewne SNC-VM772R Kam era zewnętrzna 4K IR o wzm ocnionej konstrukcji z dużym przetwornikiem obrazu CMOS Exm or R UMC-S3C Kam era wideo 4K o bardzo dużej czułości wyposażona w pełnoklatkowy przetwornik obrazu Exm or CMOS 8

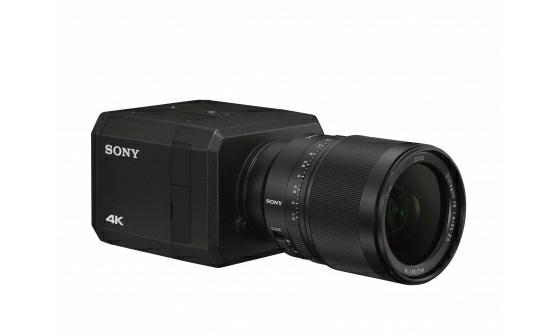

9 Galeria 9
