SNC-WR602C. Szybka zewnętrzna zintegrowana minikamera kopułkowa 720p/60 kl./s z technologią IPELA ENGINE PRO seria W. Omówienie SNC-WR602C 1

Transkrypt

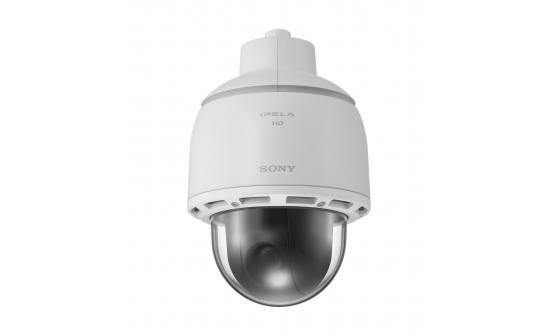

1 SNC-WR602C Szybka zewnętrzna zintegrowana minikamera kopułkowa 720p/60 kl./s z technologią IPELA ENGINE PRO seria W Omówienie Idealna kamera do monitorowania bardzo ważnych obiektów zewnętrznych dzięki takim cechom, jak wysoka jakość obrazu, zaawansowana analiza, najwyższa w swojej klasie szybkość obrotu oraz odporność na czynniki atmosferyczne i akty wandalizmu. SNC-WR602C 1

2 SNC-WR602C to wydajna sieciowa kamera kopułkowa o dużej szybkości działania, która doskonale nadaje się do monitorowania dużych obszarów w trudnych warunkach od lotnisk, stadionów i terenów miejskich po ciągi piesze i ogrodzenia. Połączenie czułego przetwornika CMOS Exmor o wysokiej rozdzielczości z platformą przetwarzania obrazu Sony IPELA ENGINE PRO zapewniło nową jakość obrazu Full HD uzyskiwanego bezpośrednio z kamery. Platforma IPELA ENGINE PRO pozwala osiągnąć niezwykle szeroki zakres dynamiki (130 db) przy rozdzielczości HD. Dzięki niej wyraźny obraz wideo uzyskuje się także w ostrym oświetleniu, gdy inne kamery mają problemy z połączeniem jaskrawego światła i głębokiego cienia. Rejestracja obrazu odbywa się w tempie 60 klatek na sekundę dwukrotnie większym niż w zwykłych kamerach IP. Pozwala to operatorom na precyzyjne rozpoznawanie i ocenianie krótkotrwałych zdarzeń zarejestrowanych przez kamerę. Zaawansowany mechanizm przetwarzania jest nawet w stanie korygować w czasie rzeczywistym zniekształcenia na płaszczyźnie ogniskowej spowodowane ruchem kamery lub obiektu. Kamera PTZ SNC-WR602C jest przystosowana do ciągłego obrotu w zakresie 360. Osiąga najwyższą w branży prędkość obrotu 700 /s, dzięki czemu operator może szybko i płynnie skierować ją na wcześniej zaprogramowane miejsce. Mocny, 30-krotny zoom optyczny pozwala zarówno objąć szeroki obszar, jak i uzyskać szczegółowe zbliżenia przy zachowaniu ostrości i czytelności obrazu. Kamera jest zaprojektowana do niezawodnej, całodobowej pracy w trudnych warunkach zewnętrznych, w temperaturze od 40 C do +50 C przy zasilaniu napięciem przemiennym 24 V (od 30 C do +50 C w systemie HPoE+). Ma solidną obudowę, odporną na trudne warunki atmosferyczne i akty wandalizmu (klasa ochrony IP66/IK10). Działanie kamery na zewnątrz budynków usprawnia funkcja usuwania z obrazu smogu i mgły. Żyroskopowa stabilizacja obrazu kompensuje drgania, gdy kamera jest umieszczona na słupie lub moście i narażona na wibrację lub silne podmuchy wiatru. *Produkt przedstawiono wraz z dodatkową obudową.. Obudowa ta nie wchodzi w skład zestawu. SNC-WR602C 2

3 Funkcje Zobacz więcej szczegółów dzięki jakości HD Przetwornik Exmor CMOS zapewnia szczegółowe ujęcia wideo w jakości HD (maksymalna rozdzielczość ) nawet przy słabym oświetleniu. Technologia IPELA ENGINE PRO W kamerach z serii W zastosowano platformę IPELA ENGINE PRO, która jest oparta na znakomitej technologii przetwarzania sygnału IPELA ENGINE. Zapewnia to zakres dynamiki wynoszący 130 db w rozdzielczości HD, przy zachowaniu pełnej liczby klatek (do 30 kl./s) lub 90 db przy 60 kl./s, a także dostępność unikatowej gamy funkcji kamery. Technologia redukcji szumów XDNR (Excellent Dynamic Noise Reduction) zapewnia czysty i pozbawiony drgań obraz nawet przy słabym oświetleniu, podczas gdy system poprawy widoczności Visibility Enhancer (VE) dynamicznie optymalizuje jasność i reprodukcję kolorów w trybie piksel w piksel. Dostępna jest technologia analizy wideo z analizą DEPA Advanced, która wykrywa twarze oraz próby dostania się do kamery każda z tych funkcji może uruchamiać alarm w oparciu o wytyczne zdefiniowane przez użytkownika. Rejestracja płynnego ruchu Obrazy wideo mogą być nagrywane przy wysokiej liczbie klatek na sekundę (60 kl./s), co umożliwia precyzyjną analizę podczas odtwarzania nagranego materiału klatka po klatce. Dzięki temu kamera doskonale nadaje się np. do monitorowania miasta, gdzie ważna jest kontrola zdarzeń z dokładnością do ułamka sekundy. Najwyższa w branży szybkość obrotu oraz potężny 30x zoom optyczny Najwyższa w branży szybkość obrotu 700 /s umożliwia kamerze szybkie i płynne skierowanie się w stronę wybranego miejsca. Potężny 30x zoom optyczny pozwala na szybkie i płynne przejście z zakresu obejmującego duży obszar do szczegółowego przybliżenia odległych obiektów bez utraty ostrości. Usuwanie mgły z obrazu Funkcja usuwania mgły z obrazu wykorzystuje zaawansowane przetwarzanie sygnału w celu wzmocnienia (zwiększenia wyrazistości) obrazu przy mgle i smogu. Lepszy obraz zarówno w dzień, jak i w nocy Funkcja D/N (dzień/noc) automatycznie przełącza kamerę w tryb dzienny lub nocny w zależności od natężenia oświetlenia. Bardziej stabilny obraz Funkcja żyroskopowej stabilizacji obrazu sprawia, że obraz jest pozbawiony rozmyć, nawet jeśli kamera jest narażona na silne podmuchy wiatru lub drgania, gdy jest umieszczona na słupie, bramie bądź moście. Korekcja zniekształcenia płaszczyzny ogniskowej Kompensuje zniekształcenia obrazu powstałe na scenie przez zjawisko płaszczyzny ogniskowej przetwornika CMOS. Jakość nagrywania odpowiadająca parametrom sieci Tryby kompresji CBR (stała przepływność) i VBR (zmienna przepływność) zapewniają zoptymalizowaną jakość nagrywania zależnie od stanu sieci IP. Automatyczny zapis na karcie pamięci Funkcja Edge Storage umożliwia automatyczne nagrywanie obrazu i dźwięku bezpośrednio na opcjonalną SNC-WR602C 3

4 kartę SD/SDHC w celu późniejszej analizy. Nagrywanie może zostać uruchomione w odpowiedzi na alarm, jeśli ktoś próbuje dostać się do kamery lub jeśli połączenie sieciowe zostało chwilowo utracone. Podgląd za pomocą smartfonu Istnieje możliwość bezpiecznego łączenia się z kamerą za pomocą smartfonu lub tabletu (Android lub ios) w celu zdalnego podglądu obrazu i regulacji ustawień. Opracowana z myślą o wymagających warunkach pracy, odporna na uderzenia, wodę i kurz Kamera doskonale nadaje się do użytku zewnętrznego dzięki solidnej obudowie odpornej na akty wandalizmu (standard IK10) oraz na wodę i kurz (standard IP66). Możliwość stabilnego działania w skrajnych temperaturach od -40 C do +50 C przy zasilaniu 24 V AC oraz od -30 C do +50 C przy zasilaniu HPoE+) Zgodność ze standardem ONVIF (Open Network Video Interface Forum) Zgodność ze standardem ONVIF Profile-S ułatwia integrację z szerokim wyborem platform i urządzeń VMS, umożliwiając strumieniowe przesyłanie sygnału wideo i sterowanie kamerą. ONVIF (Open Network Video Interface Forum) definiuje wspólny protokół dla wymiany informacji między sieciowymi urządzeniami wideo, w tym dla automatycznego wykrywania urządzeń i strumieniowego przesyłania sygnału wideo. SNC-WR602C 4

5 Specyfikacja techniczna Kamera Przetwornik obrazu Liczba efektywnych pikseli Sygnał zgodny z systemem System synchronizacji Minimalne natężenie oświetlenia (50 IRE) Minimalne natężenie oświetlenia (30 IRE) Zakres dynamiki Stosunek sygnału do szumu (wzmocnienie 0 db) Wzmocnienie Czas otwarcia migawki Sterowanie ekspozycją ATW, Balans bieli Obiektyw Elektryczna regulacja ogniskowej Przetwornik CMOS Exmor 1/3 cala ze skanowaniem progresywnym Ok. 1,37 megapiksela NTSC/PAL (z możliwością przełączania) Wewnętrzna synchronizacja Kolor: 0,2 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Czarno-biały: 0,015 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Kolor: 0,12 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Czarno-biały: 0,009 luksa (F1,6, View-DR: wył., VE: wył., AGC: wł., 1/30 s, 30 kl./s) Ekwiwalent 130 db z technologią View-DR Powyżej 50 db Automatycznie/ręcznie Od 1 s do 1/ s W pełni automatyczne, priorytet migawki, priorytet przysłony, ręczny ATW-PRO, w pomieszczeniach, na zewnątrz, lampa fluorescencyjna, lampa rtęciowa, lampa sodowa, lampa metalohalogenkowa, białe światło LED, balans bieli ustawiany jednym naciśnięciem, tryb ręczny Obiektyw z zoom i automatycznym focusem Tak Powiększenie Wspomaganie regulacji ostrości Tak Automatyczne nastawianie ostrości Zoom optyczny 30x Zoom cyfrowy 12x Zoom całkowity 360x Tak Kąt widzenia w poziomie Od 58,3 do 2,1 Kąt widzenia w pionie Od 34,8 do 1,2 Ogniskowa f= od 4,3 mm do 129 mm Przysłona Minimalna odległość obiektu Kąt obracania/przechylania (regulacja elektryczna) Od F1,6 (obiektyw szerokokątny), do F4,7 (teleobiektyw) 300 mm Ciągły obrót w zakresie 360 / 220 Szybkość obrotu 700 /s (maks.) *1 Szybkość pochylania 700 /s (maks.) *1 Liczba programowalnych nastaw położeń 256 Liczba programów tras 5 SNC-WR602C 5

6 Funkcje kamery Dzień/noc Tryb automatycznego obrotu Tak Technologia Wide-D View-DR Korekcja tonów Usuwanie mgły z obrazu Tak Kompensacja oświetlenia tła Tak Redukcja szumów Stabilizator obrazu Elektroniczne Picture Mode Tak Maskowanie stref prywatnych (liczba) Maskowanie stref prywatnych (kształt) Maskowanie stref prywatnych (kolor/efekt) Przechowywanie zdecentralizowane Zgodność z usługami przetwarzania w chmurze Alert głosowy Tak Ochrona przed aktami wandalizmu IK10 Ochrona przed penetracją IP66 Liczba nałożonych elementów Język nałożonych elementów Angielski Polski, Język menu Przeglądarka w smartfonie Tak Prawdziwa funkcja D/N Technologia Visibility Enhancer Technologia XDNR 24 Czworokąt 14 kryjących kolorów (czarny, biały, czerwony, zielony, niebieski, cyjan, żółty, magenta, szary (6 odcieni)), mozaika Tak Tak 3 niezależne pozycje dla znaków (kodek, data i godzina, zdarzenie, tekst (maks. 64 znaki)), 1 niezależna pozycja dla znaku logo angielski, japoński, chiński (uproszczony), chiński (tradycyjny), francuski, hiszpański, niemiecki, włoski, koreański, portugalski, rosyjski, arabski, hindi, wietnamski, tajski, turecki Wideo Rozdzielczość Format kompresji 1280 x 720, 1024 x 576, 720 x 576, 720 x 480, 704 x 576, 640 x 480, 640 x 360, 352 x 288, 320 x 184 (H.264, JPEG) H.264 (profil wysoki, główny, podstawowy), JPEG Maksymalna liczba klatek na sekundę H.264: 60 kl./s (1280 x 720) JPEG: 60 kl./s (1280 x 720) Tryb sterowania przepływnością Zakres ustawień przepływności Adaptacyjne sterowanie przepływnością H.264 Sterowanie przepustowością JPEG CBR/VBR (z możliwością wyboru) Od 64 Kb/s do 32 Mb/s Funkcja transmisji wielostrumieniowej Tak (3) SNC-WR602C 6

7 Liczba klientów 20 Inteligentne funkcje analizy obrazu/dźwięku Architektura funkcji analizy Inteligentne wykrywanie ruchu Tak Wykrywanie twarzy Tak Alarm dotyczący sabotażu Tak Analiza sceny DEPA Advanced Przechodzenie, wtargnięcie, wykrywanie pozostawionego przedmiotu, wykrywanie usuniętego przedmiotu Dźwięk Format kompresji G.711, G.726, AAC (16 khz, 48 khz) Wymagania systemowe System operacyjny Procesor Pamięć Przeglądarka internetowa SNC toolbox Tak SNC toolbox mobile Tak Windows XP (32-bitowy) Professional Edition Windows Vista (32-bitowy) Ultimate, Business Edition Windows 7 (32-/64-bitowy) Ultimate, Professional Edition Windows 8 Pro (32-/64-bitowy) Windows 8.1 Pro (32-/64-bitowy) Intel Corei7 2,8 GHz lub szybszy 2 GB lub więcej Microsoft Internet Explorer 7.0, 8.0, 9.0, 10.0, 11.0 Firefox (tylko podgląd w oknie przeglądarki) Safari 5.1 (tylko podgląd w oknie przeglądarki) Google Chrome 25.0 (tylko podgląd w oknie przeglądarki) Sieć Protokoły Liczba adresów IP/adresów Mac QoS Obsługa strumieniowania multicast Zgodność ze standardem ONVIF Uwierzytelnianie IPv4, TCP, UDP, ARP, ICMP, IGMP*, HTTP, DHCP, DNS, NTP, RTP/RTCP, RTSP over TCP, RTSP over HTTP, SMTP, IPv6, HTTPS, FTP (klient), SNMP (v1, v2c, v3), SSL *Obsługa systemu SSM (Source Specific Multicast). 1 DSCP Tak Profile S IEEE802.1X Interfejs BNC Analogowe wyjście wizyjne Wejście mikrofonowe Wejście liniowe Wyjście liniowe Gniazdo sieciowe x1, 1,0 Vp-p, 75 Ω, niesymetryczne, synchronizacja ujemna 480 linii obrazu telewizyjnego Minijack (monofoniczne), wejście mikrofonowe / wejście liniowe (MIC IN/LINE IN): 2,5 V prądu stałego Minijack (mono) Mini jack (monofoniczne), maksymalny poziom wyjściowy: 1 Vrms 10BASE-T/100BASE-TX (RJ-45) SNC-WR602C 7

8 x4, Wejście alarmowe (wejście czujnika) Wyjście alarmowe Interfejs szeregowy Gniazda kart Zatwierdzony typ kart SD nawiązanie kontaktu, przerwanie kontaktu x2, napięcie przemienne/stałe 24 V, 1 A (wyjścia przekaźników mechanicznych odizolowane elektrycznie od kamery) RS-422/RS-485 (przy użyciu protokołu PELCO) SD x1 Maks. 64 GB Dane ogólne Wymagania dotyczące zasilania System HPoE+*2, 24 V prądu przemiennego Maks. 30,0 W (napięcie przemienne 24 V/HPoE+, grzałka wyłączona) *2 Pobór mocy Maks. 80,0 W (napięcie przemienne 24 V, grzałka włączona) Maks. 55,0 W (HPoE+, grzałka włączona) *2 Temperatura pracy Od 40 C do +50 C (napięcie przemienne 24 V); od 30 C do +50 C (HPoE+) *2 Od 40 F do +122 F (napięcie przemienne 24 V); od 22 F do 122 F (HPoE+) *2 Uruchamianie w niskiej temperaturze Od 40 C do +50 C (napięcie przemienne 24 V); od 30 C do +50 C (HPoE+) *2 Od 40 F do +122 F (napięcie przemienne 24 V); od 22 F do 122 F (HPoE+) *2 Temperatura przechowywania Od 20 do 60 Od 4 F do +140 F Wilgotność otoczenia podczas pracy Od 20% do 80% Wilgotność podczas przechowywania Od 20% do 95% Wbudowana grzałka Tak Temperatura pracy grzałki Nie więcej niż 5 C Nie więcej niż 41 F φ Wymiary *3 Waga Materiał obudowy Kolor obudowy Przepisy bezpieczeństwa Dołączone akcesoria Akcesoria opcjonalne 222,0 x 324,1 mm φ 8 3/4 x 12 7/8 cala Około 4,1 kg 9 lb 0,6 oz Osłona kopułki: PC Górna osłona przeciwsłoneczna: PC Mocowanie: ADC12 Górna część obudowy: ADC12 Osłona przeciwsłoneczna: PC Kołnierz kopułki: ADC12 Górna osłona przeciwsłoneczna: 6,4GY 8,0/0,3 Złączka: 3,6GY 8,4/0,3 Górna część obudowy: 3,6GY 8,4/0,3 Osłona przeciwsłoneczna: 6,4GY 8,0/0,3 Kołnierz kopułki: 3,6GY 8,4/0,3 Standard techniczny JATE (LAN) UL2044, IEC (CB) VCCI (klasa B), FCC (klasa B), IC (klasa B) Emisja: EN55022 (klasa B) + EN Odporność: EN55022 (klasa B) + EN55024 Emisja: AS/NZS CISPR22 (klasa B) KCC EMC-TR Płyta CD-ROM (dostarczone programy) (x1) Instrukcja instalacji (x1) Osłona kopułki (x1) Górna osłona przeciwsłoneczna (x1) Mocowanie (x1) Pasek mocujący linkę (1) Wspornik linki (x1) Śruby (2) 3-stykowe złącze zasilania (x1) 14-żyłowa wiązka przewodów we/wy (x1) Opaska wiązki (x1) Mocowanie opaski (x1) Kabel połączeniowy (z BNC) (1) YT-LDR632S (przyciemniana osłona kopułkowa) SNC-WR602C 8

9 Uwagi *1 *2 *3 Dostępne, kiedy jest włączony tryb wstępnych ustawień. Zasilanie jest dostarczane z urządzenia PowerDsine 9501G za pomocą 4 przewodów. Wymiary są przybliżone. SNC-WR602C 9

10 Akcesoria Elementy montażowe YT-LDR632S Przyciemniana kopułka do kamer sieciowych 2015 Sony Corporation. Wszystkie prawa zastrzeżone. Zabrania się reprodukcji całości lub fragmentów niniejszej publikacji bez pisemnego zezwolenia. Cechy i dane techniczne mogą ulec zmianie. Waga i wymiary są podane w przybliżeniu. Wszystkie znaki towarowe stanowią własność odpowiednich właścicieli. SNC-WR602C 10
