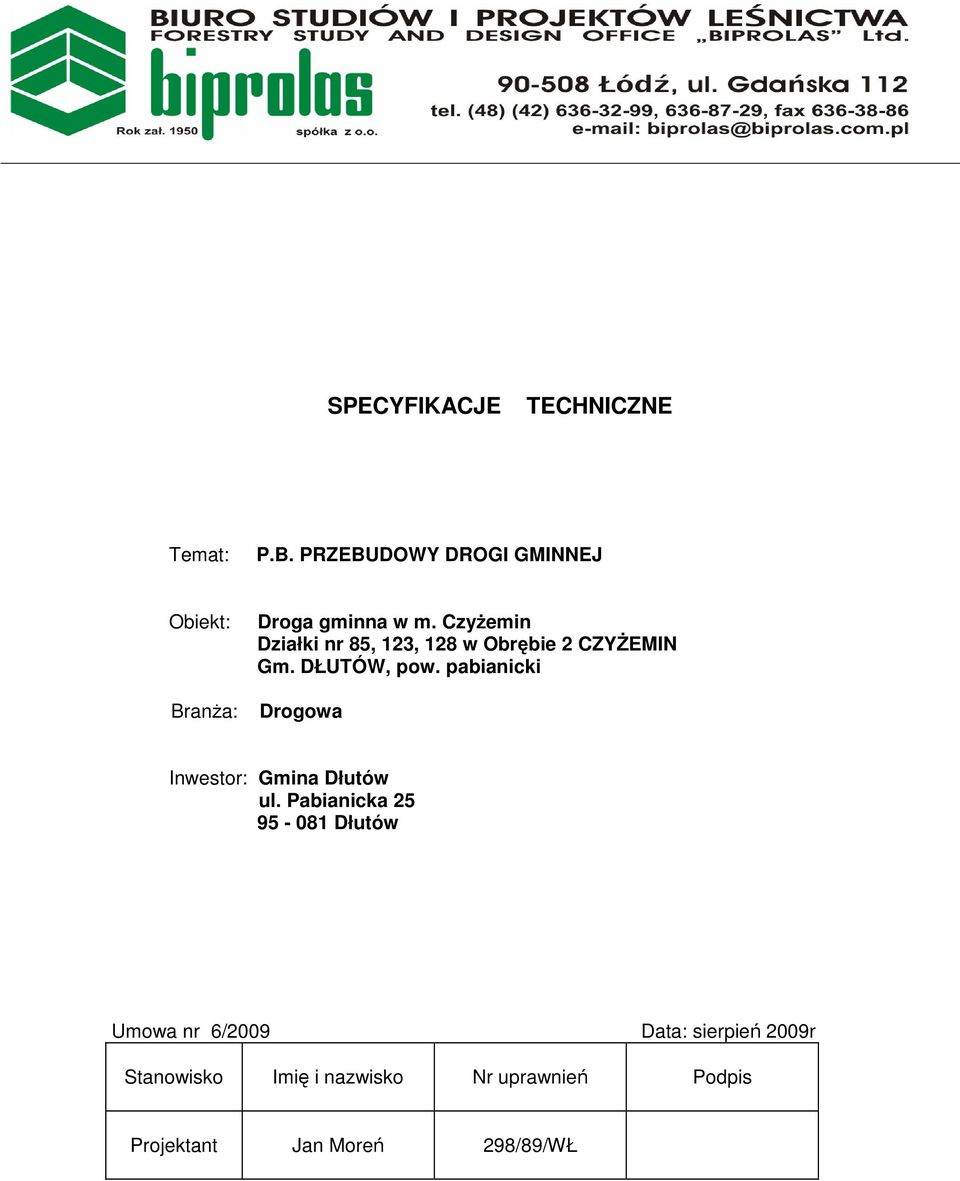

1 SPECYFIKACJE TECHNICZNE Temat: P.B. PRZEBUDOWY DROGI GMINNEJ Obiekt: Droga gminna w m. Czyżemin Działki nr 85, 123, 128 w Obrębie 2 CZYŻEMIN Gm. DŁUTÓW, pow. pabianicki Branża: Drogowa Inwestor: Gmina Dłutów ul. Pabianicka Dłutów Umowa nr 6/2009 Data: sierpień 2009r Stanowisko Imię i nazwisko Nr uprawnień Podpis Projektant Jan Moreń 298/89/WŁ

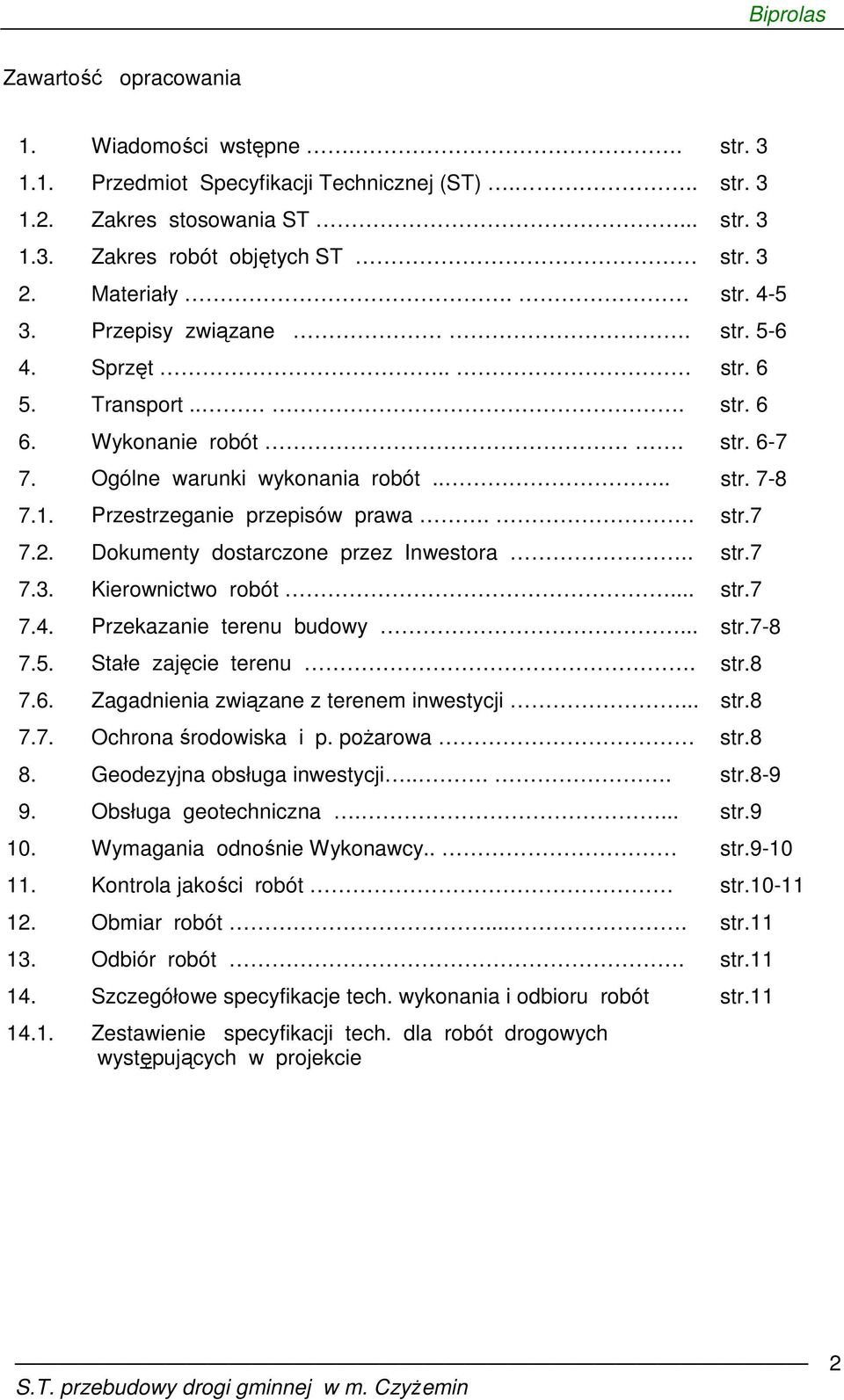

2 Zawartość opracowania 1. Wiadomości wstępne.. str Przedmiot Specyfikacji Technicznej (ST)... str Zakres stosowania ST... str Zakres robót objętych ST str Materiały. str Przepisy związane. str Sprzęt.. str Transport... str Wykonanie robót. str Ogólne warunki wykonania robót.... str Przestrzeganie przepisów prawa.. str Dokumenty dostarczone przez Inwestora.. str Kierownictwo robót... str Przekazanie terenu budowy... str Stałe zajęcie terenu. str Zagadnienia związane z terenem inwestycji... str Ochrona środowiska i p. pożarowa str.8 8. Geodezyjna obsługa inwestycji.... str Obsługa geotechniczna.... str Wymagania odnośnie Wykonawcy.. str Kontrola jakości robót str Obmiar robót.... str Odbiór robót. str Szczegółowe specyfikacje tech. wykonania i odbioru robót str Zestawienie specyfikacji tech. dla robót drogowych występujących w projekcie 2

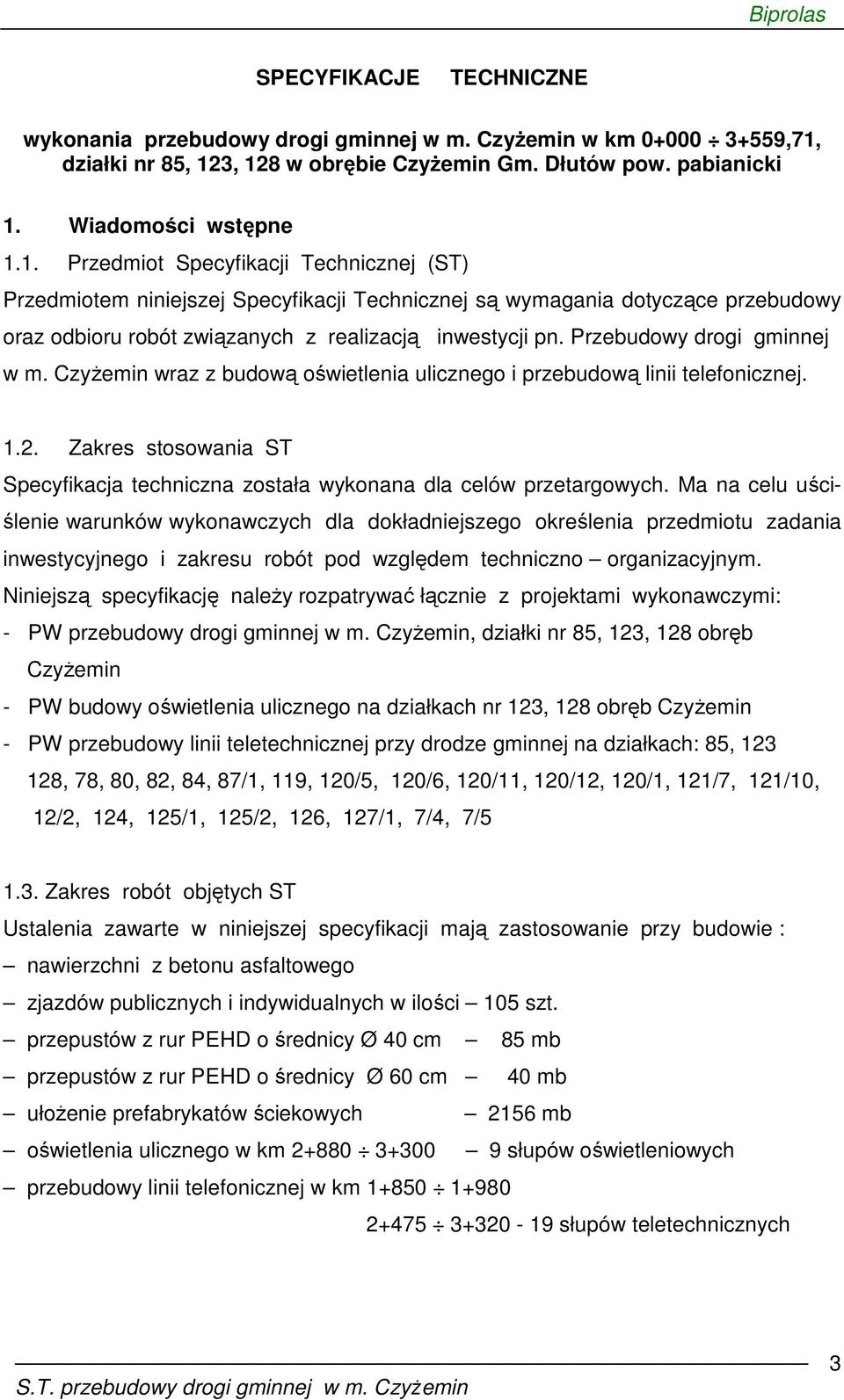

3 SPECYFIKACJE TECHNICZNE wykonania przebudowy drogi gminnej w m. Czyżemin w km ,71, działki nr 85, 123, 128 w obrębie Czyżemin Gm. Dłutów pow. pabianicki 1. Wiadomości wstępne 1.1. Przedmiot Specyfikacji Technicznej (ST) Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące przebudowy oraz odbioru robót związanych z realizacją inwestycji pn. Przebudowy drogi gminnej w m. Czyżemin wraz z budową oświetlenia ulicznego i przebudową linii telefonicznej Zakres stosowania ST Specyfikacja techniczna została wykonana dla celów przetargowych. Ma na celu uściślenie warunków wykonawczych dla dokładniejszego określenia przedmiotu zadania inwestycyjnego i zakresu robót pod względem techniczno organizacyjnym. Niniejszą specyfikację należy rozpatrywać łącznie z projektami wykonawczymi: - PW przebudowy drogi gminnej w m. Czyżemin, działki nr 85, 123, 128 obręb Czyżemin - PW budowy oświetlenia ulicznego na działkach nr 123, 128 obręb Czyżemin - PW przebudowy linii teletechnicznej przy drodze gminnej na działkach: 85, , 78, 80, 82, 84, 87/1, 119, 120/5, 120/6, 120/11, 120/12, 120/1, 121/7, 121/10, 12/2, 124, 125/1, 125/2, 126, 127/1, 7/4, 7/ Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji mają zastosowanie przy budowie : nawierzchni z betonu asfaltowego zjazdów publicznych i indywidualnych w ilości 105 szt. przepustów z rur PEHD o średnicy Ø 40 cm 85 mb przepustów z rur PEHD o średnicy Ø 60 cm 40 mb ułożenie prefabrykatów ściekowych 2156 mb oświetlenia ulicznego w km słupów oświetleniowych przebudowy linii telefonicznej w km słupów teletechnicznych 3

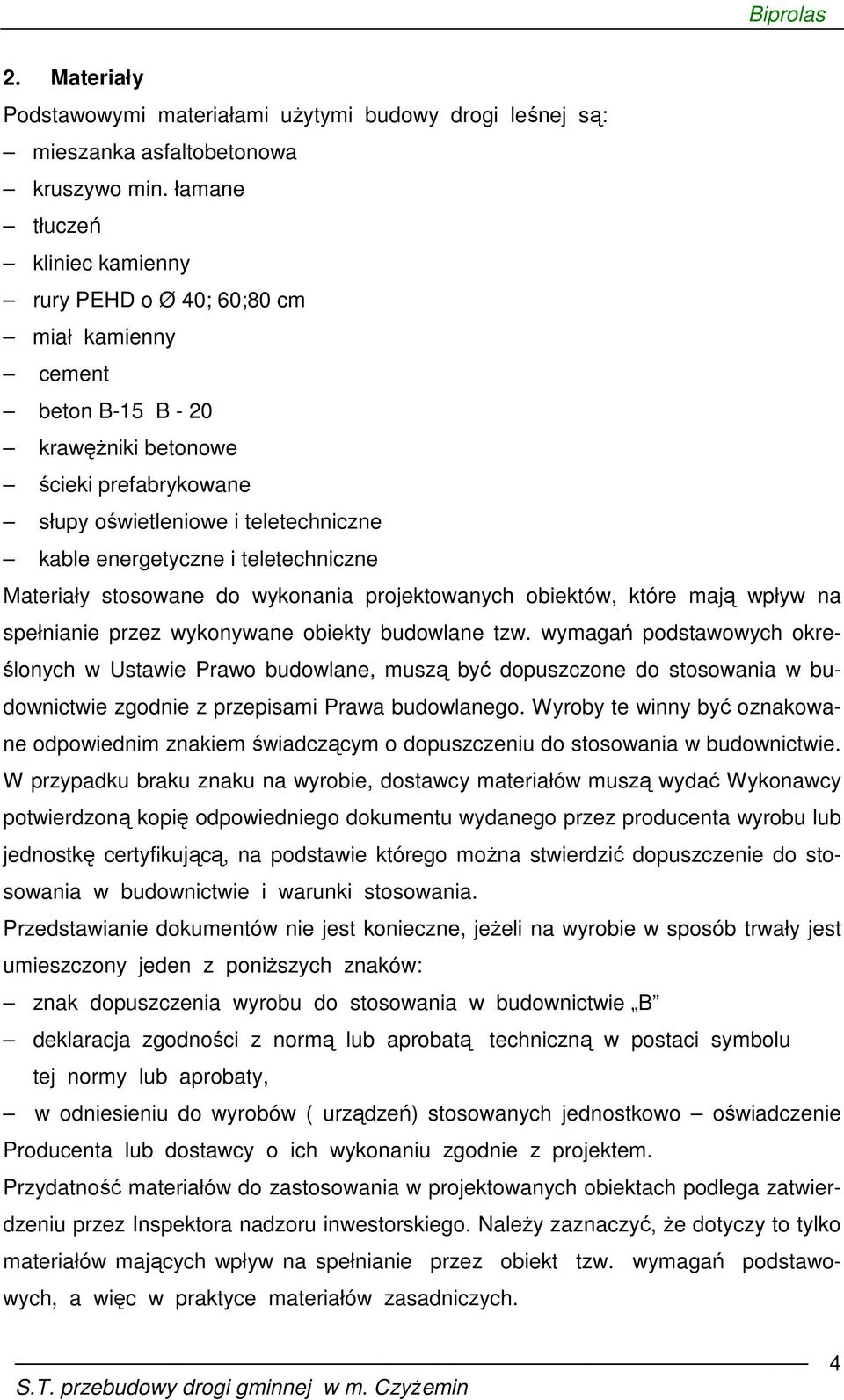

4 2. Materiały Podstawowymi materiałami użytymi budowy drogi leśnej są: mieszanka asfaltobetonowa kruszywo min. łamane tłuczeń kliniec kamienny rury PEHD o Ø 40; 60;80 cm miał kamienny cement beton B-15 B - 20 krawężniki betonowe ścieki prefabrykowane słupy oświetleniowe i teletechniczne kable energetyczne i teletechniczne Materiały stosowane do wykonania projektowanych obiektów, które mają wpływ na spełnianie przez wykonywane obiekty budowlane tzw. wymagań podstawowych określonych w Ustawie Prawo budowlane, muszą być dopuszczone do stosowania w budownictwie zgodnie z przepisami Prawa budowlanego. Wyroby te winny być oznakowane odpowiednim znakiem świadczącym o dopuszczeniu do stosowania w budownictwie. W przypadku braku znaku na wyrobie, dostawcy materiałów muszą wydać Wykonawcy potwierdzoną kopię odpowiedniego dokumentu wydanego przez producenta wyrobu lub jednostkę certyfikującą, na podstawie którego można stwierdzić dopuszczenie do stosowania w budownictwie i warunki stosowania. Przedstawianie dokumentów nie jest konieczne, jeżeli na wyrobie w sposób trwały jest umieszczony jeden z poniższych znaków: znak dopuszczenia wyrobu do stosowania w budownictwie B deklaracja zgodności z normą lub aprobatą techniczną w postaci symbolu tej normy lub aprobaty, w odniesieniu do wyrobów ( urządzeń) stosowanych jednostkowo oświadczenie Producenta lub dostawcy o ich wykonaniu zgodnie z projektem. Przydatność materiałów do zastosowania w projektowanych obiektach podlega zatwierdzeniu przez Inspektora nadzoru inwestorskiego. Należy zaznaczyć, że dotyczy to tylko materiałów mających wpływ na spełnianie przez obiekt tzw. wymagań podstawowych, a więc w praktyce materiałów zasadniczych. 4

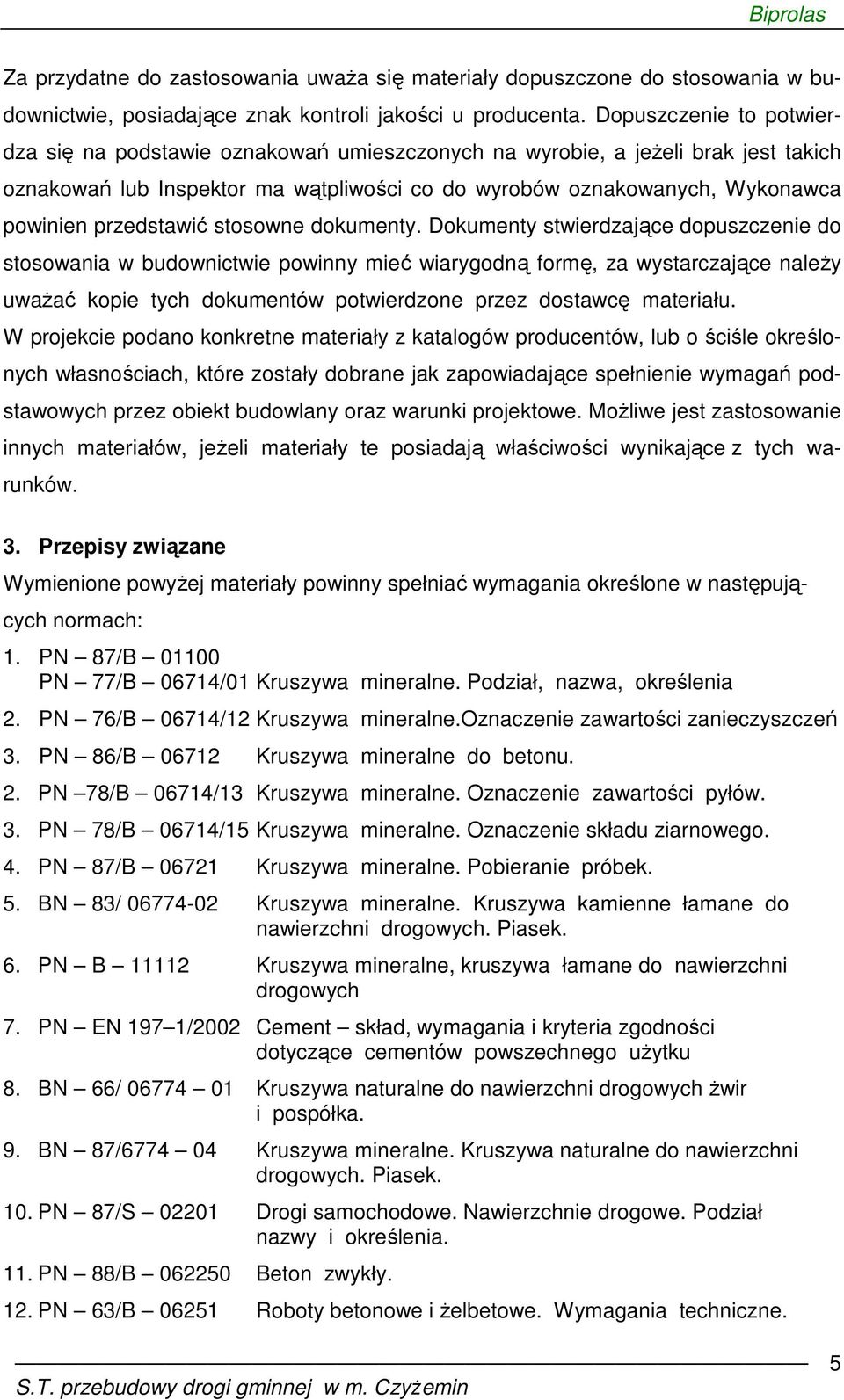

5 Za przydatne do zastosowania uważa się materiały dopuszczone do stosowania w budownictwie, posiadające znak kontroli jakości u producenta. Dopuszczenie to potwierdza się na podstawie oznakowań umieszczonych na wyrobie, a jeżeli brak jest takich oznakowań lub Inspektor ma wątpliwości co do wyrobów oznakowanych, Wykonawca powinien przedstawić stosowne dokumenty. Dokumenty stwierdzające dopuszczenie do stosowania w budownictwie powinny mieć wiarygodną formę, za wystarczające należy uważać kopie tych dokumentów potwierdzone przez dostawcę materiału. W projekcie podano konkretne materiały z katalogów producentów, lub o ściśle określonych własnościach, które zostały dobrane jak zapowiadające spełnienie wymagań podstawowych przez obiekt budowlany oraz warunki projektowe. Możliwe jest zastosowanie innych materiałów, jeżeli materiały te posiadają właściwości wynikające z tych warunków. 3. Przepisy związane Wymienione powyżej materiały powinny spełniać wymagania określone w następujących normach: 1. PN 87/B PN 77/B 06714/01 Kruszywa mineralne. Podział, nazwa, określenia 2. PN 76/B 06714/12 Kruszywa mineralne.oznaczenie zawartości zanieczyszczeń 3. PN 86/B Kruszywa mineralne do betonu. 2. PN 78/B 06714/13 Kruszywa mineralne. Oznaczenie zawartości pyłów. 3. PN 78/B 06714/15 Kruszywa mineralne. Oznaczenie składu ziarnowego. 4. PN 87/B Kruszywa mineralne. Pobieranie próbek. 5. BN 83/ Kruszywa mineralne. Kruszywa kamienne łamane do nawierzchni drogowych. Piasek. 6. PN B Kruszywa mineralne, kruszywa łamane do nawierzchni drogowych 7. PN EN 197 1/2002 Cement skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku 8. BN 66/ Kruszywa naturalne do nawierzchni drogowych żwir i pospółka. 9. BN 87/ Kruszywa mineralne. Kruszywa naturalne do nawierzchni drogowych. Piasek. 10. PN 87/S Drogi samochodowe. Nawierzchnie drogowe. Podział nazwy i określenia. 11. PN 88/B Beton zwykły. 12. PN 63/B Roboty betonowe i żelbetowe. Wymagania techniczne. 5

6 14. PN 86/B Grunty bud., określenia, symbole, podział i opis gruntów. 15. PN 74/B Grunty budowlane. Badania polowe. 16. PN 88/B Grunty budowlane. Badania próbek gruntu. 17. PN 81/B Grunty budowlane. Posadowienie bezpośrednie budowli 18. BN 70/ Drogi samochodowe, oznaczenie wskaźnika nośności gruntu jako podłoża nawierzchni podatnych oraz normy branżowe. Należy stosować instrukcje i materiały katalogowe producentów oraz aprobaty techniczne materiałów zastosowanych w projekcie i materiałów zastosowanych do budowy. 4. Sprzęt Sprzęt do wykonywania projektowanych robót przyjęto dyrektywny wg KNNR. Wykonawca robót powinien wykazać się możliwością korzystania ze sprzętu gwarantującego właściwą, tj. spełniającą wymagania ST jakość robót. Do wykonania robót zaleca się następujący podstawowy sprzęt: samochody samowyładowcze ciągnik z przyczepą spycharki gąsienicowe walce samojezdne wibracyjne walce samojezdne statyczne 4 6 t walce statyczne ogumione 15 t koparka podsiębierna rozkładarka do kruszyw łamanych równiarka samojezdna 100 KM beczkowóz 5. Transport Do transportu mas zaleca się stosować samochody samowyładowcze. Transport kruszyw powinien odbywać się samochodami do transportu pod warunkiem, że nie spowoduje on: obniżanie temperatury masy asfaltobetonowej segregacji uziarnienia poszczególnych frakcji kruszywa zanieczyszczenia mieszanki 6. Wykonanie robót Wykonanie robót powinno być zgodne z projektem w zakresie lokalizacji, wymiarowania oraz rzędnych. 6

7 Roboty należy wykonywać w oparciu o: Projekt wykonawczy Roboty ziemne warunki techniczne wykonania i odbioru robót Warunki techniczne wykonania i odbioru robót w zakresie robót drogowych Szczegółową Specyfikację Techniczną 7. Ogólne warunki wykonania robót 7.1. Przestrzeganie przepisów prawa Wszystkie strony procesu inwestycyjnego przestrzegają w swoim zakresie przepisów obowiązującego prawa. Oferta Wykonawcy musi uwzględniać koszty przestrzegania obowiązujących przepisów. Podpisana umowa zakłada stosowanie się do obowiązujących przepisów bez dodatkowych zastrzeżeń lub wnoszenia roszczeń Dokumenty dostarczone przez Inwestora Inwestor przed podpisaniem umowy powinien: dostarczyć Wykonawcy dokumentację przetargową a w szczególności dotyczącą spraw technicznych wraz z niniejszą specyfikacją, przedstawić do wglądu w oryginale: zgłoszenie budowy we właściwym Starostwie, Po podpisaniu umowy Inwestor musi dostarczyć Wykonawcy następujące dokumenty i materiały: projekt przedmiotowy obiektów, w 2 egzemplarzach, w tym 1 do użytkowania na budowie i 1 do wykonania dokumentacji powykonawczej, kopię zgłoszenia budowy w Starostwie wraz z załącznikiem graficznym, 7.3. Kierownictwo robót Wykonawca musi zapewnić objęcie kierownictwa w zakresie powierzonych robót przez osobę posiadającą odpowiednie uprawnienia budowlane Przekazanie terenu budowy Zgodnie z przepisami Prawa budowlanego, musi nastąpić protokólarne przekazanie terenu budowy Wykonawcy. W protokóle przejęcia terenu budowy należy m.in. wyszczególnić przekazane dokumenty oraz ewentualnie określić inne konieczne, wraz z terminem ich dostarczenia. Ponadto należy dokonać odpowiednich wpisów w dziennik budowy, zgodnie z obowiązującymi w tym zakresie przepisami, a także ewentualnie 7

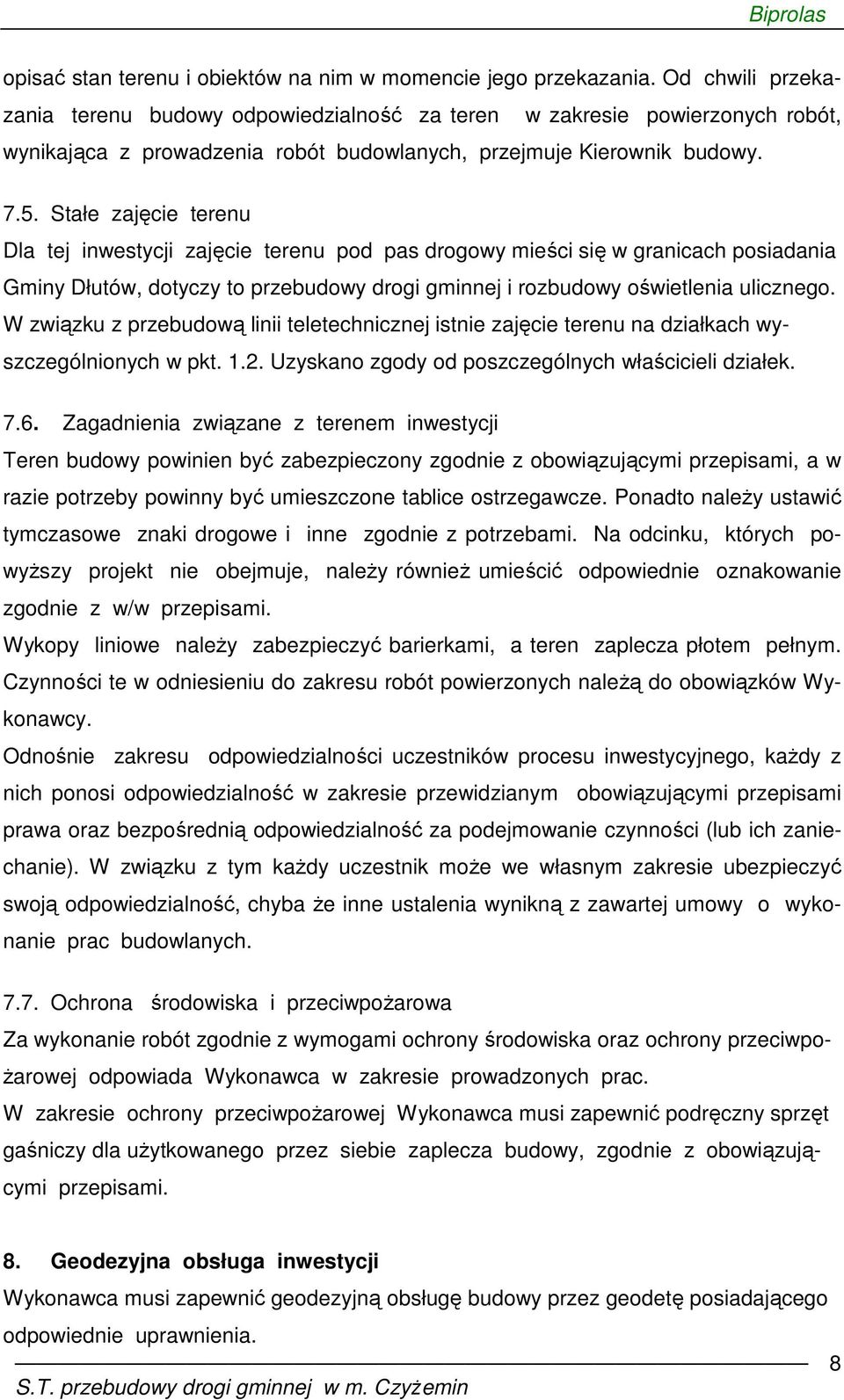

8 opisać stan terenu i obiektów na nim w momencie jego przekazania. Od chwili przekazania terenu budowy odpowiedzialność za teren w zakresie powierzonych robót, wynikająca z prowadzenia robót budowlanych, przejmuje Kierownik budowy Stałe zajęcie terenu Dla tej inwestycji zajęcie terenu pod pas drogowy mieści się w granicach posiadania Gminy Dłutów, dotyczy to przebudowy drogi gminnej i rozbudowy oświetlenia ulicznego. W związku z przebudową linii teletechnicznej istnie zajęcie terenu na działkach wyszczególnionych w pkt Uzyskano zgody od poszczególnych właścicieli działek Zagadnienia związane z terenem inwestycji Teren budowy powinien być zabezpieczony zgodnie z obowiązującymi przepisami, a w razie potrzeby powinny być umieszczone tablice ostrzegawcze. Ponadto należy ustawić tymczasowe znaki drogowe i inne zgodnie z potrzebami. Na odcinku, których powyższy projekt nie obejmuje, należy również umieścić odpowiednie oznakowanie zgodnie z w/w przepisami. Wykopy liniowe należy zabezpieczyć barierkami, a teren zaplecza płotem pełnym. Czynności te w odniesieniu do zakresu robót powierzonych należą do obowiązków Wykonawcy. Odnośnie zakresu odpowiedzialności uczestników procesu inwestycyjnego, każdy z nich ponosi odpowiedzialność w zakresie przewidzianym obowiązującymi przepisami prawa oraz bezpośrednią odpowiedzialność za podejmowanie czynności (lub ich zaniechanie). W związku z tym każdy uczestnik może we własnym zakresie ubezpieczyć swoją odpowiedzialność, chyba że inne ustalenia wynikną z zawartej umowy o wykonanie prac budowlanych Ochrona środowiska i przeciwpożarowa Za wykonanie robót zgodnie z wymogami ochrony środowiska oraz ochrony przeciwpożarowej odpowiada Wykonawca w zakresie prowadzonych prac. W zakresie ochrony przeciwpożarowej Wykonawca musi zapewnić podręczny sprzęt gaśniczy dla użytkowanego przez siebie zaplecza budowy, zgodnie z obowiązującymi przepisami. 8. Geodezyjna obsługa inwestycji Wykonawca musi zapewnić geodezyjną obsługę budowy przez geodetę posiadającego odpowiednie uprawnienia. 8

9 Obsługa geodezyjna obejmuje wytyczenie obiektów w terenie, założenie reperów roboczych, ewentualne zmiany i inne czynności w trakcie wykonywania robót oraz inwentaryzację powykonawczą. Geodezyjna inwentaryzacja powykonawcza powinna być wykonywana przed zakryciem (zasypaniem) inwentaryzowanych obiektów oraz po zakończeniu robót poszczególnych warstw konstrukcyjnych nawierzchni. 9. Obsługa geotechniczna Wykonawca musi zapewnić obsługę realizacji robót w zakresie badań geotechnicznych przez jednostkę specjalistyczną. Obsługa geotechniczna obejmuje: badania gruntu wbudowanego w nasyp pod względem składu mechanicznego i wilgotności badania zagęszczenia nasypu 10. Wymagania odnośnie Wykonawcy Wykonawca musi zapewnić wykonanie wszystkich obiektów zgodnie z dokumentacją projektową, zasadami sztuki budowlanej i przepisami prawa, przy czym odstępstwa dopuszczalne są tylko w przypadkach przewidzianych przepisami Prawa budowlanego. Wszelkie odstępstwa muszą być zgłoszone w dzienniku budowy i rozwiązane w trybie nadzoru autorskiego, a jeżeli przekraczają ramy tego nadzoru na podstawie uzupełniającej dokumentacji projektowej. Koszty nadzoru autorskiego ponosi Inwestor. Koszty ewentualnej dokumentacji projektowej uzupełniającej ponosi: Inwestor, gdy konieczność jej wykonania wynika z tzw. uwarunkowań obiektywnych, tj. niezależnych od Wykonawcy robót, Wykonawca, gdy potrzeba jej wykonania wynika ze zmian wprowadzonych przez Wykonawcę. Na terenie zaplecza przewidzieć należy pomieszczenie dla potrzeb kierownictwa budowy i osób sprawujących nadzory. Za bezpieczeństwo pracy przy wykonywaniu robót budowlano montażowych oraz właściwe zabezpieczenie ruchu drogowego, w tym również ruchu wewnętrznego na budowie, odpowiada Wykonawca w zakresie prowadzonych robót. Utrzymanie odpowiednich warunków sanitarnych na terenie zaplecza budowy podlega szczególnej kontroli ze strony inspektora nadzoru inwestorskiego i organów nadzoru budowlanego. 9

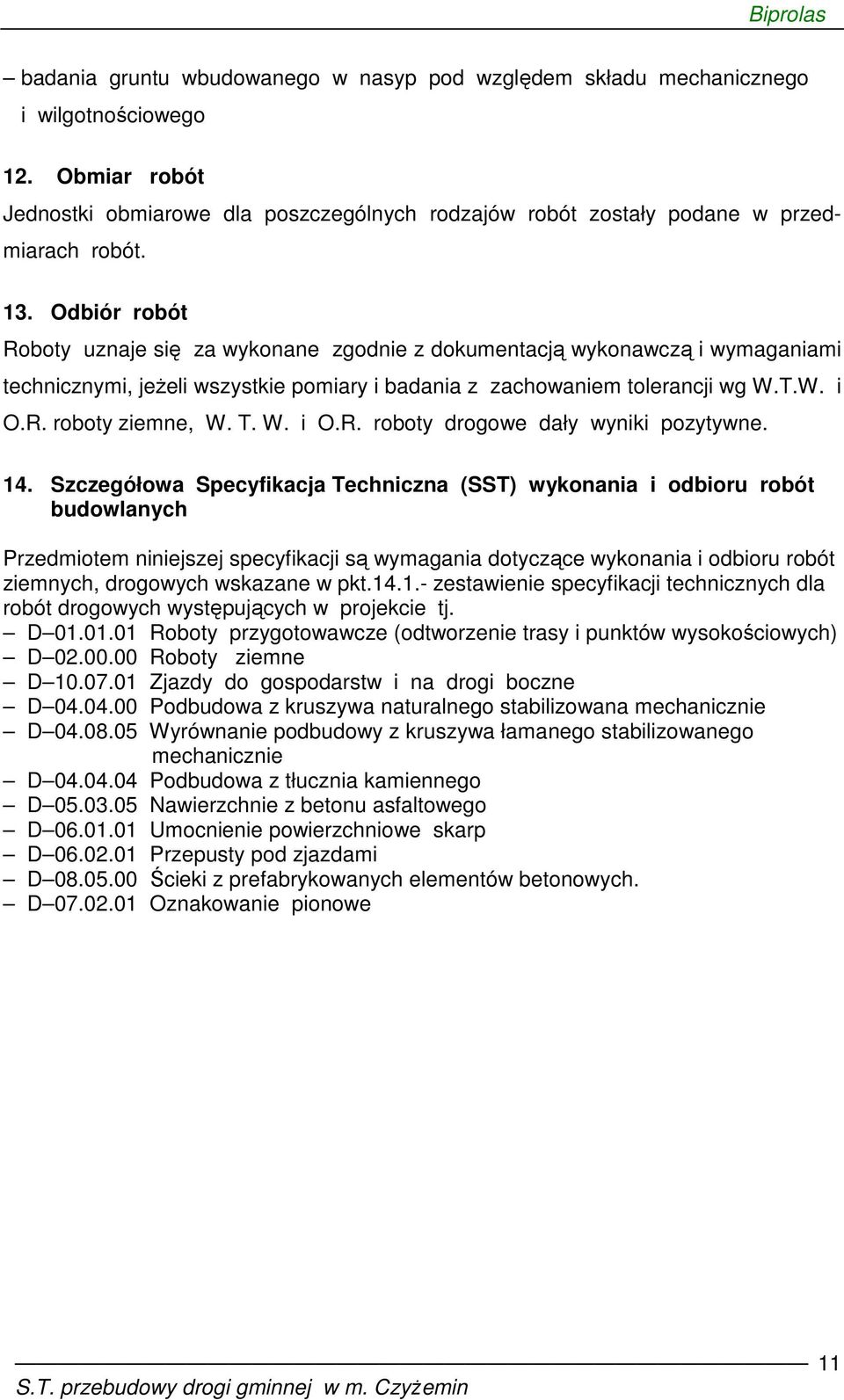

10 Wykonawca zapewnia pracownikom środki ochrony osobistej i odpowiednie warunki pracy pod względem BHP. Stosowny sprzęt powinien posiadać wymagane dopuszczenia do użytkowania, a w szczególności aktualne świadectwo Dozoru Technicznego, jeżeli jest wymagane. Prace należy wykonywać wyłącznie przeznaczonymi do tego celu narzędziami pomocniczymi. Przestoje lub opóźnienia spowodowane warunkami pogodowymi powinien przewidzieć Oferent, a jeżeli trwałyby one dłużej niż normalnie to sposób postępowania należy określić w umowie. W razie spowodowania przez Wykonawcę awarii urządzeń inżynieryjnych występujących na terenie placu budowy i uszkodzenia dróg publicznych oraz ich skutki, całkowitą odpowiedzialność ponosi Wykonawca robót. Wykonawca musi zapewnić wykonanie określonych czynności przez osoby posiadające odpowiednie kwalifikacje zawodowe i uprawnienia zgodnie z przepisami dotyczącymi zatrudniania pracowników. W szczególności: kierownik robót musi mieć uprawnienia do kierowania robotami budowlanymi, operatorzy maszyn budowlanych i kierowcy muszą mieć uprawnienia do obsługi tych maszyn oraz kierowania pojazdami, spawacze muszą mieć kwalifikacje i uprawnienia odpowiednie do wykonywanych prac spawalniczych, elektrycy muszą mieć uprawnienia do wykonywania montażu i konserwacji urządzeń elektrycznych odpowiedniego napięcia, geotechnicy z uprawnieniami geodeci muszą mieć uprawnienia do wykonywania geodezyjnych prac polowych i obsługi budowy. To samo dotyczy osób zatrudnianych przez podwykonawców. 11. Kontrola jakości robót Stosowane materiały powinny posiadać świadectwo dopuszczenia do stosowania oraz atest producenta. Kontrolę wymiarów należy przeprowadzić metodami geodezyjnymi. Kontroli podlegają: rzędne terenu, korony nasypów, ław itd. usytuowanie osi wymiary wykopów, konstrukcji, umocnień, przekroju poprzecznego nachylenie skarp zagęszczenie gruntu w nasypie wskaźnik zagęszczenia 10
