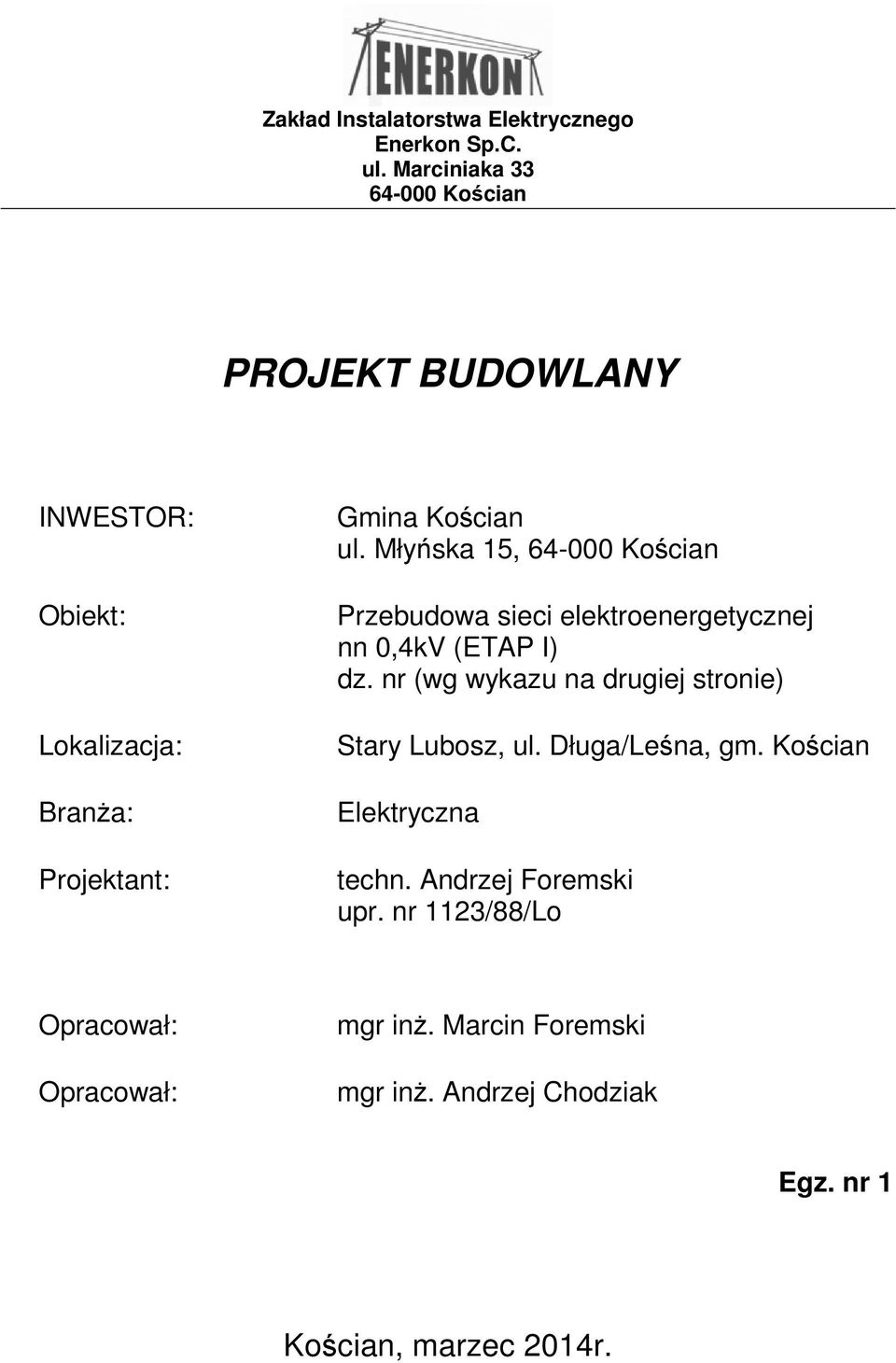

1 Zakład Instalatorstwa Elektrycznego Enerkon Sp.C. ul. Marciniaka Kościan PROJEKT BUDOWLANY INWESTOR: Obiekt: Lokalizacja: Branża: Projektant: Gmina Kościan ul. Młyńska 15, Kościan Przebudowa sieci elektroenergetycznej nn 0,4kV (ETAP I) dz. nr (wg wykazu na drugiej stronie) Stary Lubosz, ul. Długa/Leśna, gm. Kościan Elektryczna techn. Andrzej Foremski upr. nr 1123/88/Lo Opracował: Opracował: mgr inż. Marcin Foremski mgr inż. Andrzej Chodziak Egz. nr 1 Kościan, marzec 2014r.

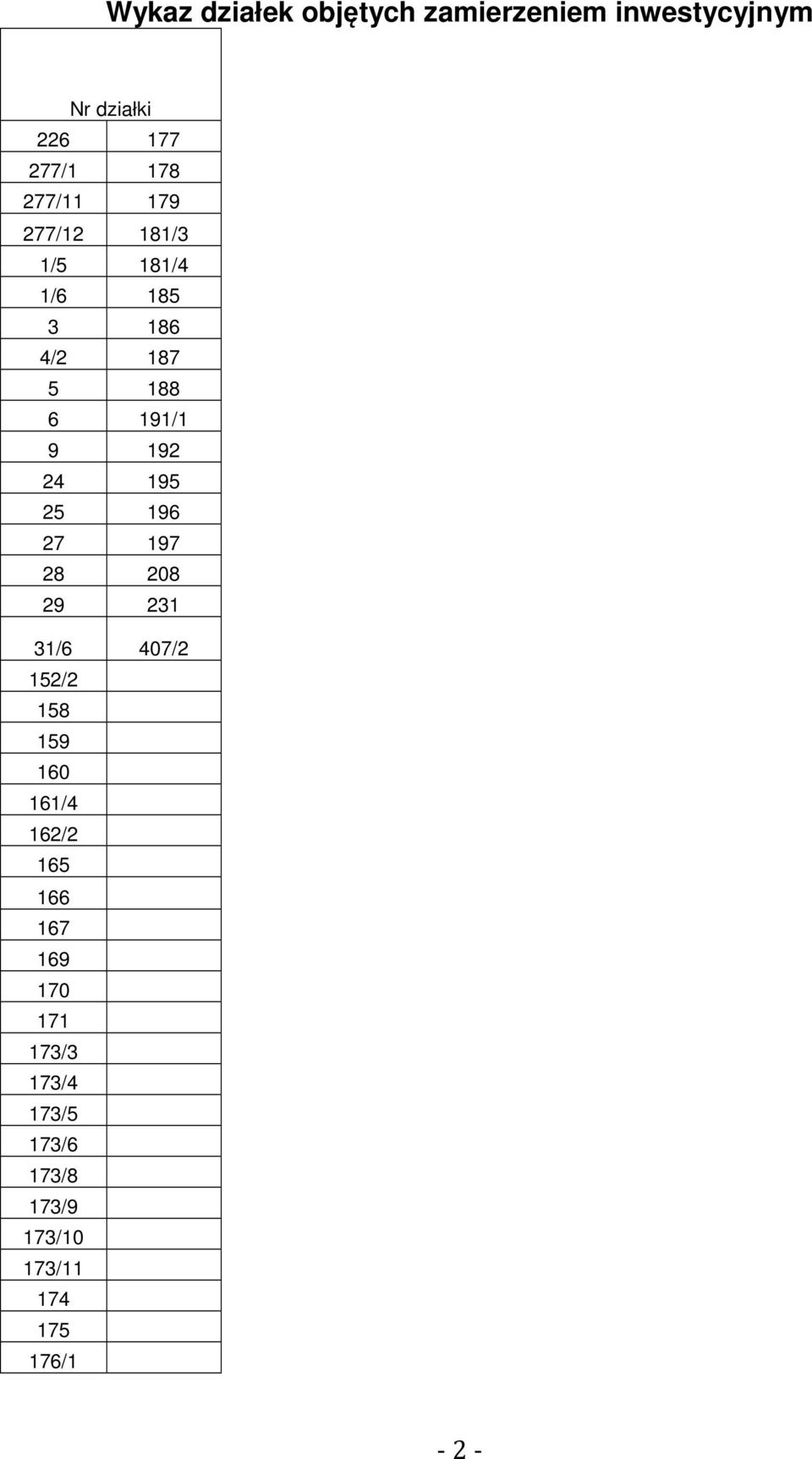

2 Wykaz działek objętych zamierzeniem inwestycyjnym Nr działki / / /12 181/3 1/5 181/4 1/ / / /6 407/2 152/ /4 162/ /3 173/4 173/5 173/6 173/8 173/9 173/10 173/ /1-2 -

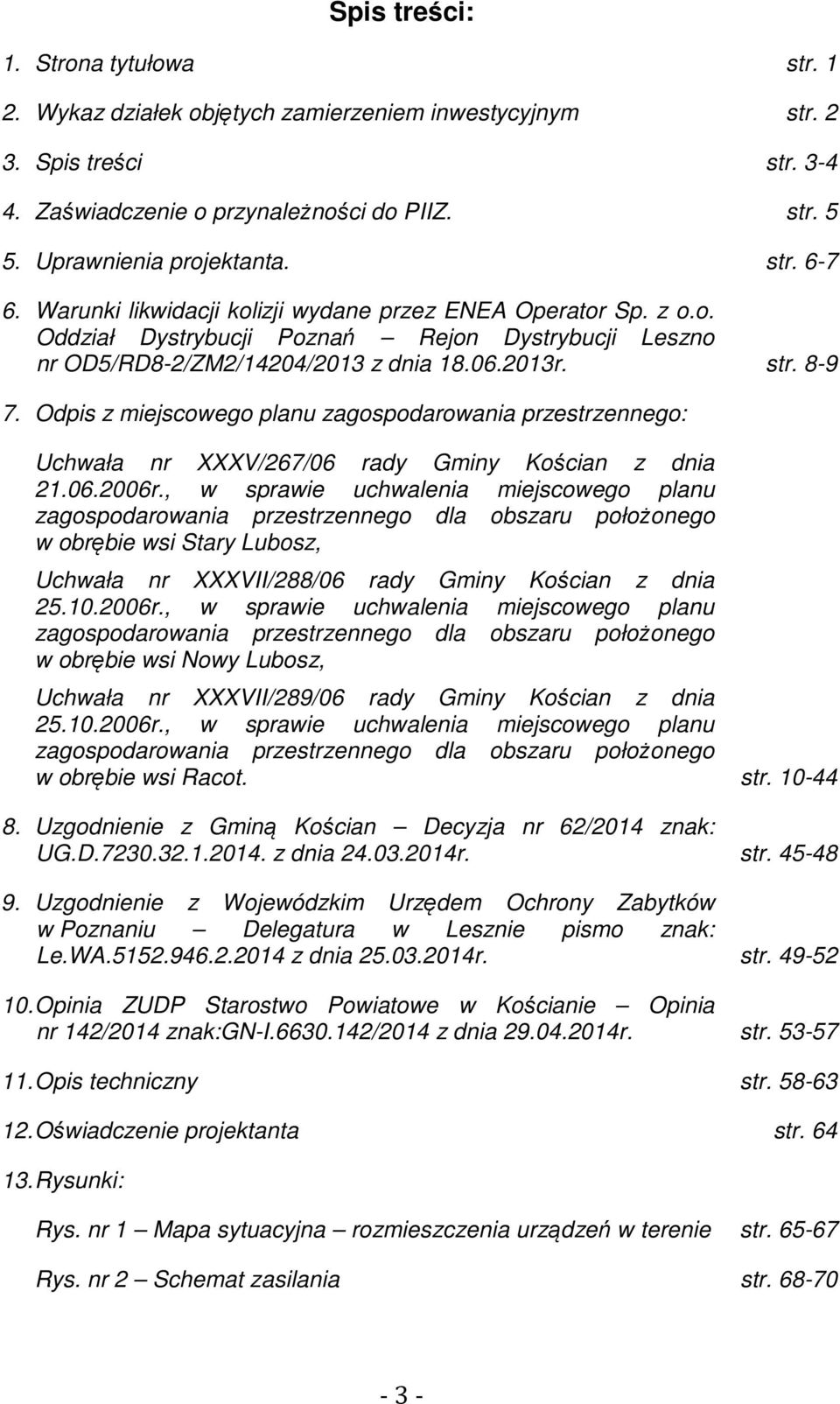

3 Spis treści: 1. Strona tytułowa str Wykaz działek objętych zamierzeniem inwestycyjnym str Spis treści str Zaświadczenie o przynależności do PIIZ. str Uprawnienia projektanta. str Warunki likwidacji kolizji wydane przez ENEA Operator Sp. z o.o. Oddział Dystrybucji Poznań Rejon Dystrybucji Leszno nr OD5/RD8-2/ZM2/14204/2013 z dnia r. str Odpis z miejscowego planu zagospodarowania przestrzennego: Uchwała nr XXXV/267/06 rady Gminy Kościan z dnia r., w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego dla obszaru położonego w obrębie wsi Stary Lubosz, Uchwała nr XXXVII/288/06 rady Gminy Kościan z dnia r., w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego dla obszaru położonego w obrębie wsi Nowy Lubosz, Uchwała nr XXXVII/289/06 rady Gminy Kościan z dnia r., w sprawie uchwalenia miejscowego planu zagospodarowania przestrzennego dla obszaru położonego w obrębie wsi Racot. str Uzgodnienie z Gminą Kościan Decyzja nr 62/2014 znak: UG.D z dnia r. str Uzgodnienie z Wojewódzkim Urzędem Ochrony Zabytków w Poznaniu Delegatura w Lesznie pismo znak: Le.WA z dnia r. str Opinia ZUDP Starostwo Powiatowe w Kościanie Opinia nr 142/2014 znak:gn-i /2014 z dnia r. str Opis techniczny str Oświadczenie projektanta str Rysunki: Rys. nr 1 Mapa sytuacyjna rozmieszczenia urządzeń w terenie str Rys. nr 2 Schemat zasilania str

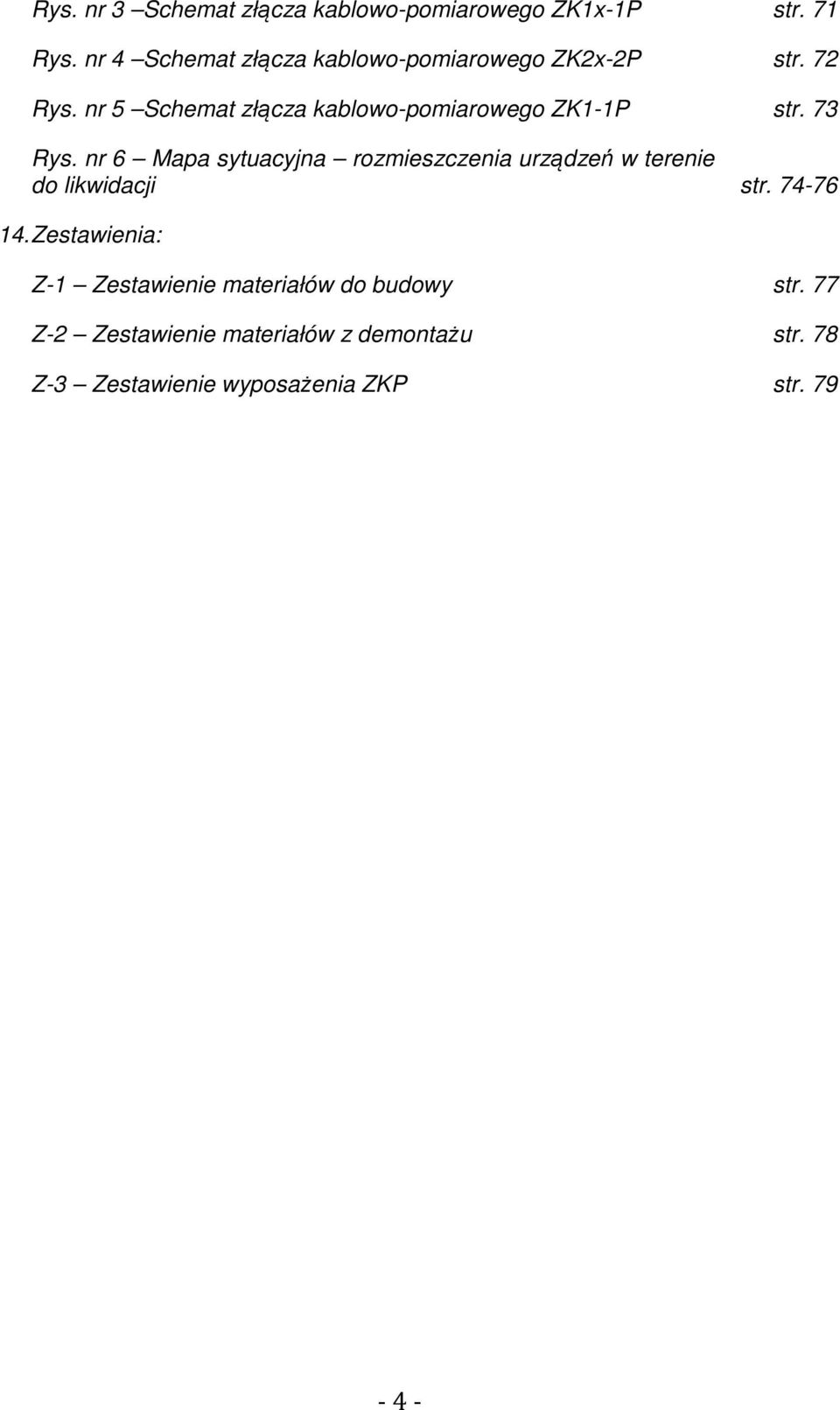

4 Rys. nr 3 Schemat złącza kablowo-pomiarowego ZK1x-1P str. 71 Rys. nr 4 Schemat złącza kablowo-pomiarowego ZK2x-2P str. 72 Rys. nr 5 Schemat złącza kablowo-pomiarowego ZK1-1P str. 73 Rys. nr 6 Mapa sytuacyjna rozmieszczenia urządzeń w terenie do likwidacji str Zestawienia: Z-1 Zestawienie materiałów do budowy str. 77 Z-2 Zestawienie materiałów z demontażu str. 78 Z-3 Zestawienie wyposażenia ZKP str

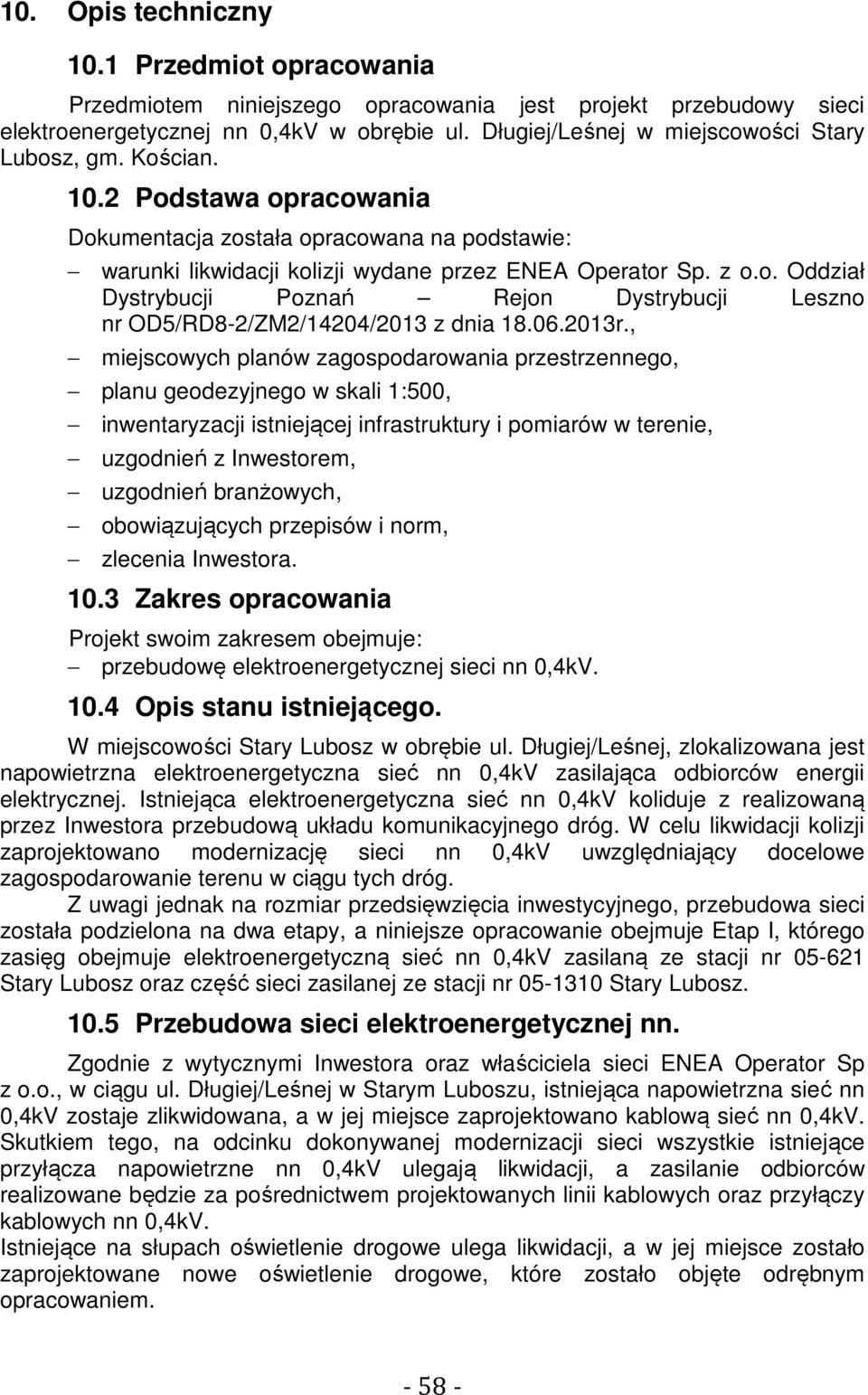

5 10. Opis techniczny 10.1 Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt przebudowy sieci elektroenergetycznej nn 0,4kV w obrębie ul. Długiej/Leśnej w miejscowości Stary Lubosz, gm. Kościan Podstawa opracowania Dokumentacja została opracowana na podstawie: warunki likwidacji kolizji wydane przez ENEA Operator Sp. z o.o. Oddział Dystrybucji Poznań Rejon Dystrybucji Leszno nr OD5/RD8-2/ZM2/14204/2013 z dnia r., miejscowych planów zagospodarowania przestrzennego, planu geodezyjnego w skali 1:500, inwentaryzacji istniejącej infrastruktury i pomiarów w terenie, uzgodnień z Inwestorem, uzgodnień branżowych, obowiązujących przepisów i norm, zlecenia Inwestora Zakres opracowania Projekt swoim zakresem obejmuje: przebudowę elektroenergetycznej sieci nn 0,4kV Opis stanu istniejącego. W miejscowości Stary Lubosz w obrębie ul. Długiej/Leśnej, zlokalizowana jest napowietrzna elektroenergetyczna sieć nn 0,4kV zasilająca odbiorców energii elektrycznej. Istniejąca elektroenergetyczna sieć nn 0,4kV koliduje z realizowaną przez Inwestora przebudową układu komunikacyjnego dróg. W celu likwidacji kolizji zaprojektowano modernizację sieci nn 0,4kV uwzględniający docelowe zagospodarowanie terenu w ciągu tych dróg. Z uwagi jednak na rozmiar przedsięwzięcia inwestycyjnego, przebudowa sieci została podzielona na dwa etapy, a niniejsze opracowanie obejmuje Etap I, którego zasięg obejmuje elektroenergetyczną sieć nn 0,4kV zasilaną ze stacji nr Stary Lubosz oraz część sieci zasilanej ze stacji nr Stary Lubosz Przebudowa sieci elektroenergetycznej nn. Zgodnie z wytycznymi Inwestora oraz właściciela sieci ENEA Operator Sp z o.o., w ciągu ul. Długiej/Leśnej w Starym Luboszu, istniejąca napowietrzna sieć nn 0,4kV zostaje zlikwidowana, a w jej miejsce zaprojektowano kablową sieć nn 0,4kV. Skutkiem tego, na odcinku dokonywanej modernizacji sieci wszystkie istniejące przyłącza napowietrzne nn 0,4kV ulegają likwidacji, a zasilanie odbiorców realizowane będzie za pośrednictwem projektowanych linii kablowych oraz przyłączy kablowych nn 0,4kV. Istniejące na słupach oświetlenie drogowe ulega likwidacji, a w jej miejsce zostało zaprojektowane nowe oświetlenie drogowe, które zostało objęte odrębnym opracowaniem

6 Stacja nr Stary Lubosz Istniejącą rozdzielnicę stacyjną RS, wraz z pionem zasilającym oraz układem pomiarowo-rozliczeniowym oświetlenia drogowego zdemontować. Przy stacji zabudować wolnostojącą szafę kablową SK5, którą zasilić nowoprojektowanym pionem zasilającym. Szafę kablową uziemić, wartość uziemienia nie może przekraczać wartości R 5Ω. Schemat połączeń oraz wyposażenie stacji wykonać zgodnie z rys. E-2. Zdemontowany układ pomiarowo-rozliczeniowym oświetlenia drogowego przenieść do szafki oświetlenia drogowego (SO) projektowanej przy stacji nr Stary Lubosz. Zdemontować istniejącą sieć napowietrzną nn 0,4kV wraz z przyłączami napowietrznymi: obwód nr 1 (kierunek Racot) od stacji do projektowanego słupa nr I/III/1, a w miejsce istniejącego słupa P-9/ŻN zabudować słup K-10,5/10, obwód nr 2 (kierunek Szkoła) od stacji do istniejącego słupa K-10,5/10 przy posesji ul. Leśna 11, obwód nr 3 (kierunek Boisko) od stacji do projektowanego słupa K-10,5/12 w kierunku zasilania posesji ul. Łąkowa 43b. Stacja nr Stary Lubosz Istniejącą rozdzielnicę stacyjną RS, wraz z pionem zasilającym zdemontować. Przy stacji zabudować wolnostojącą szafę kablową SK8, którą zasilić nowoprojektowanym pionem zasilającym. Szafę kablową uziemić, wartość uziemienia nie może przekraczać wartości R 5Ω. Schemat połączeń oraz wyposażenie stacji wykonać zgodnie z rys. E-2. Zdemontowany układ pomiarowo-rozliczeniowy oświetlenia drogowego ze stacji zabudować w szafce oświetlenia drogowego (SO) zlokalizowanej przy projektowanej szafie kablowej SK8 przy stacji nr Stary Lubosz. Istniejącą linię kablową nn 0,4kV zasilającą odbiorców (kierunek ul. Kościańska 26) oraz linię kablową nn 0,4kV zasilającą Tartak (dz. nr 138) wprowadzić do projektowanej szafy kablowej SK8. Zdemontować istniejącą sieć napowietrzną nn 0,4kV wraz z przyłączami napowietrznymi: obwód nr 2 (kierunek Racot) od stacji do projektowanego słupa nr II/III/1, a w miejsce istniejącego słupa Nr-10 zabudować słup K-10,5/10 (dz. nr 161/5), obwód nr 3 (kierunek Betkowo) od stacji do projektowanego słupa nr III/V/1 K- 10,5/12 w kierunku zasilania ul. Leśna (lewa strona) i ul. Kościańska 32. Sieć kablowa nn 0,4kV W miejsce zdemontowanej napowietrznej sieci nn 0,4kV pobudować projektowaną sieć linii kablowych nn 0,4kV, z szafami kablowymi i złączami kablowopomiarowymi zgodnie z rysunkiem przedstawiającym lokalizację urządzeń w terenie rys. E-1 oraz schematem zasilania przedstawionym na rys. E-2. Linie kablowe nn 0,4kV Projektowaną sieć linii kablowych nn 0,4kV wykonać kablami YAKY 4x120 mm 2, a dla zasilania projektowanej szafy kablowej I/SK4 wykonać linię kablową nn 0,4kV kablem YAKY 4x240 mm 2. W miejscu wystąpienia skrzyżowań i zbliżeń z istniejącą

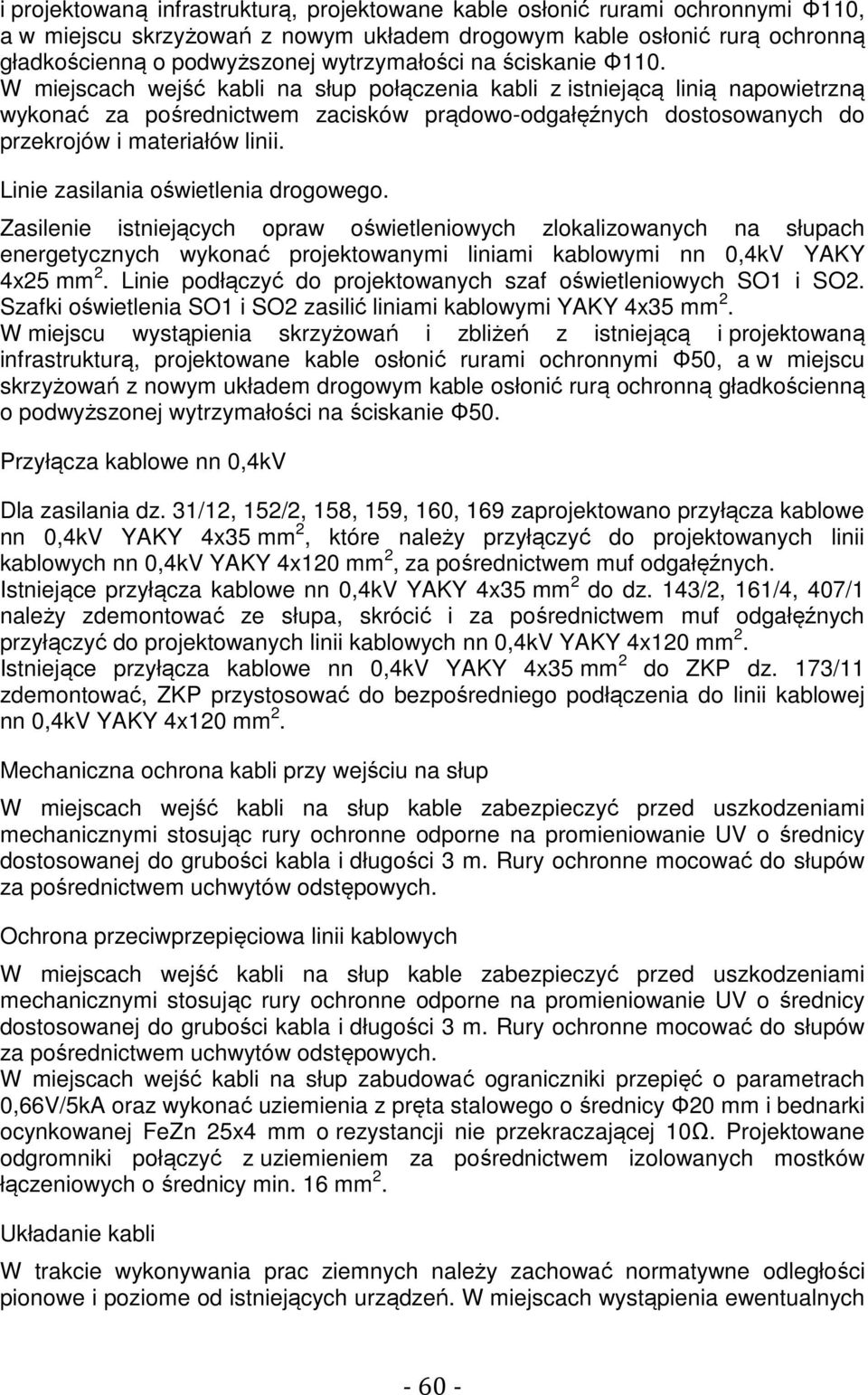

7 i projektowaną infrastrukturą, projektowane kable osłonić rurami ochronnymi Φ110, a w miejscu skrzyżowań z nowym układem drogowym kable osłonić rurą ochronną gładkościenną o podwyższonej wytrzymałości na ściskanie Φ110. W miejscach wejść kabli na słup połączenia kabli z istniejącą linią napowietrzną wykonać za pośrednictwem zacisków prądowo-odgałęźnych dostosowanych do przekrojów i materiałów linii. Linie zasilania oświetlenia drogowego. Zasilenie istniejących opraw oświetleniowych zlokalizowanych na słupach energetycznych wykonać projektowanymi liniami kablowymi nn 0,4kV YAKY 4x25 mm 2. Linie podłączyć do projektowanych szaf oświetleniowych SO1 i SO2. Szafki oświetlenia SO1 i SO2 zasilić liniami kablowymi YAKY 4x35 mm 2. W miejscu wystąpienia skrzyżowań i zbliżeń z istniejącą i projektowaną infrastrukturą, projektowane kable osłonić rurami ochronnymi Φ50, a w miejscu skrzyżowań z nowym układem drogowym kable osłonić rurą ochronną gładkościenną o podwyższonej wytrzymałości na ściskanie Φ50. Przyłącza kablowe nn 0,4kV Dla zasilania dz. 31/12, 152/2, 158, 159, 160, 169 zaprojektowano przyłącza kablowe nn 0,4kV YAKY 4x35 mm 2, które należy przyłączyć do projektowanych linii kablowych nn 0,4kV YAKY 4x120 mm 2, za pośrednictwem muf odgałęźnych. Istniejące przyłącza kablowe nn 0,4kV YAKY 4x35 mm 2 do dz. 143/2, 161/4, 407/1 należy zdemontować ze słupa, skrócić i za pośrednictwem muf odgałęźnych przyłączyć do projektowanych linii kablowych nn 0,4kV YAKY 4x120 mm 2. Istniejące przyłącza kablowe nn 0,4kV YAKY 4x35 mm 2 do ZKP dz. 173/11 zdemontować, ZKP przystosować do bezpośredniego podłączenia do linii kablowej nn 0,4kV YAKY 4x120 mm 2. Mechaniczna ochrona kabli przy wejściu na słup W miejscach wejść kabli na słup kable zabezpieczyć przed uszkodzeniami mechanicznymi stosując rury ochronne odporne na promieniowanie UV o średnicy dostosowanej do grubości kabla i długości 3 m. Rury ochronne mocować do słupów za pośrednictwem uchwytów odstępowych. Ochrona przeciwprzepięciowa linii kablowych W miejscach wejść kabli na słup kable zabezpieczyć przed uszkodzeniami mechanicznymi stosując rury ochronne odporne na promieniowanie UV o średnicy dostosowanej do grubości kabla i długości 3 m. Rury ochronne mocować do słupów za pośrednictwem uchwytów odstępowych. W miejscach wejść kabli na słup zabudować ograniczniki przepięć o parametrach 0,66V/5kA oraz wykonać uziemienia z pręta stalowego o średnicy Φ20 mm i bednarki ocynkowanej FeZn 25x4 mm o rezystancji nie przekraczającej 10Ω. Projektowane odgromniki połączyć z uziemieniem za pośrednictwem izolowanych mostków łączeniowych o średnicy min. 16 mm 2. Układanie kabli W trakcie wykonywania prac ziemnych należy zachować normatywne odległości pionowe i poziome od istniejących urządzeń. W miejscach wystąpienia ewentualnych

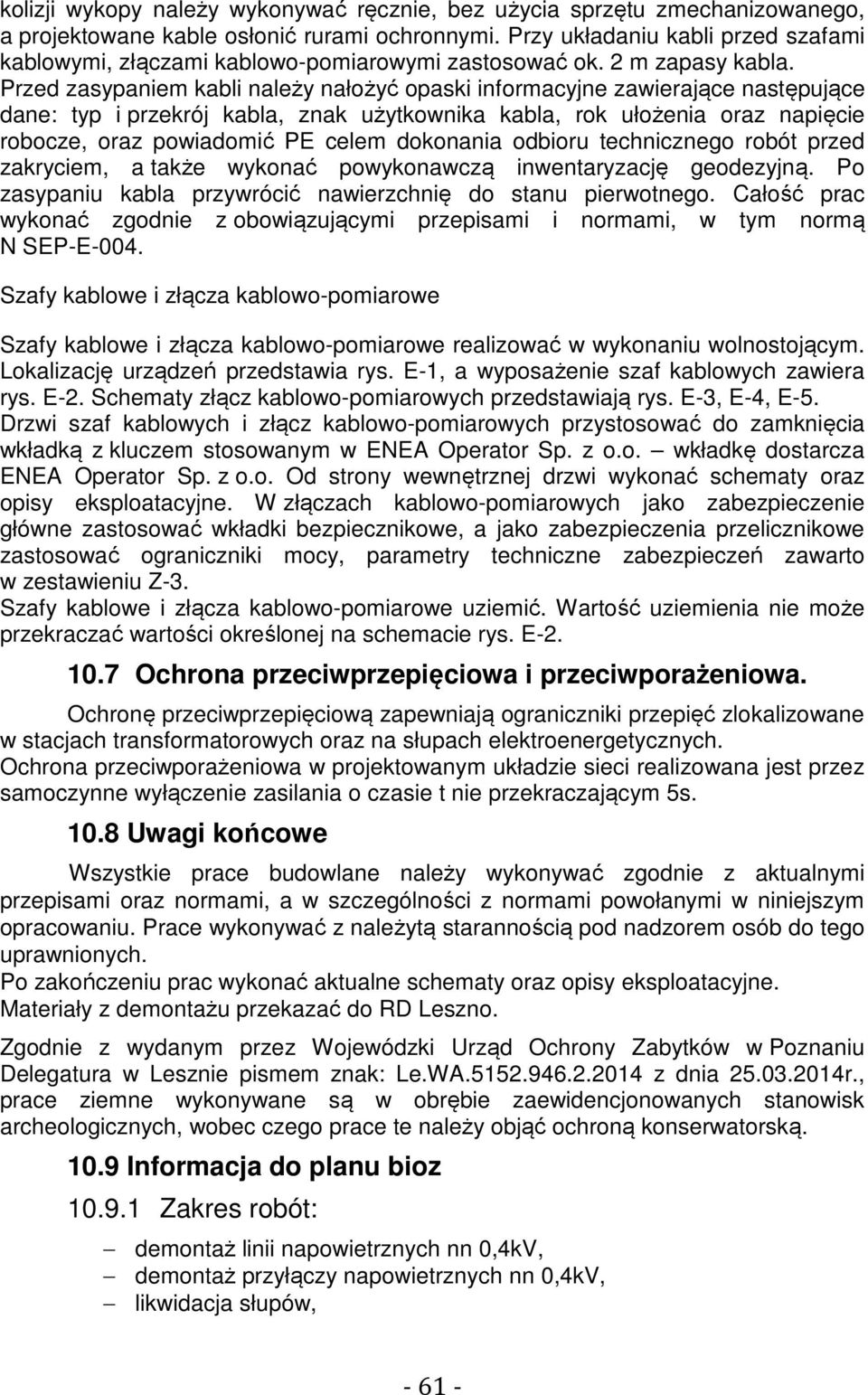

8 kolizji wykopy należy wykonywać ręcznie, bez użycia sprzętu zmechanizowanego, a projektowane kable osłonić rurami ochronnymi. Przy układaniu kabli przed szafami kablowymi, złączami kablowo-pomiarowymi zastosować ok. 2 m zapasy kabla. Przed zasypaniem kabli należy nałożyć opaski informacyjne zawierające następujące dane: typ i przekrój kabla, znak użytkownika kabla, rok ułożenia oraz napięcie robocze, oraz powiadomić PE celem dokonania odbioru technicznego robót przed zakryciem, a także wykonać powykonawczą inwentaryzację geodezyjną. Po zasypaniu kabla przywrócić nawierzchnię do stanu pierwotnego. Całość prac wykonać zgodnie z obowiązującymi przepisami i normami, w tym normą N SEP-E-004. Szafy kablowe i złącza kablowo-pomiarowe Szafy kablowe i złącza kablowo-pomiarowe realizować w wykonaniu wolnostojącym. Lokalizację urządzeń przedstawia rys. E-1, a wyposażenie szaf kablowych zawiera rys. E-2. Schematy złącz kablowo-pomiarowych przedstawiają rys. E-3, E-4, E-5. Drzwi szaf kablowych i złącz kablowo-pomiarowych przystosować do zamknięcia wkładką z kluczem stosowanym w ENEA Operator Sp. z o.o. wkładkę dostarcza ENEA Operator Sp. z o.o. Od strony wewnętrznej drzwi wykonać schematy oraz opisy eksploatacyjne. W złączach kablowo-pomiarowych jako zabezpieczenie główne zastosować wkładki bezpiecznikowe, a jako zabezpieczenia przelicznikowe zastosować ograniczniki mocy, parametry techniczne zabezpieczeń zawarto w zestawieniu Z-3. Szafy kablowe i złącza kablowo-pomiarowe uziemić. Wartość uziemienia nie może przekraczać wartości określonej na schemacie rys. E Ochrona przeciwprzepięciowa i przeciwporażeniowa. Ochronę przeciwprzepięciową zapewniają ograniczniki przepięć zlokalizowane w stacjach transformatorowych oraz na słupach elektroenergetycznych. Ochrona przeciwporażeniowa w projektowanym układzie sieci realizowana jest przez samoczynne wyłączenie zasilania o czasie t nie przekraczającym 5s Uwagi końcowe Wszystkie prace budowlane należy wykonywać zgodnie z aktualnymi przepisami oraz normami, a w szczególności z normami powołanymi w niniejszym opracowaniu. Prace wykonywać z należytą starannością pod nadzorem osób do tego uprawnionych. Po zakończeniu prac wykonać aktualne schematy oraz opisy eksploatacyjne. Materiały z demontażu przekazać do RD Leszno. Zgodnie z wydanym przez Wojewódzki Urząd Ochrony Zabytków w Poznaniu Delegatura w Lesznie pismem znak: Le.WA z dnia r., prace ziemne wykonywane są w obrębie zaewidencjonowanych stanowisk archeologicznych, wobec czego prace te należy objąć ochroną konserwatorską Informacja do planu bioz Zakres robót: demontaż linii napowietrznych nn 0,4kV, demontaż przyłączy napowietrznych nn 0,4kV, likwidacja słupów,

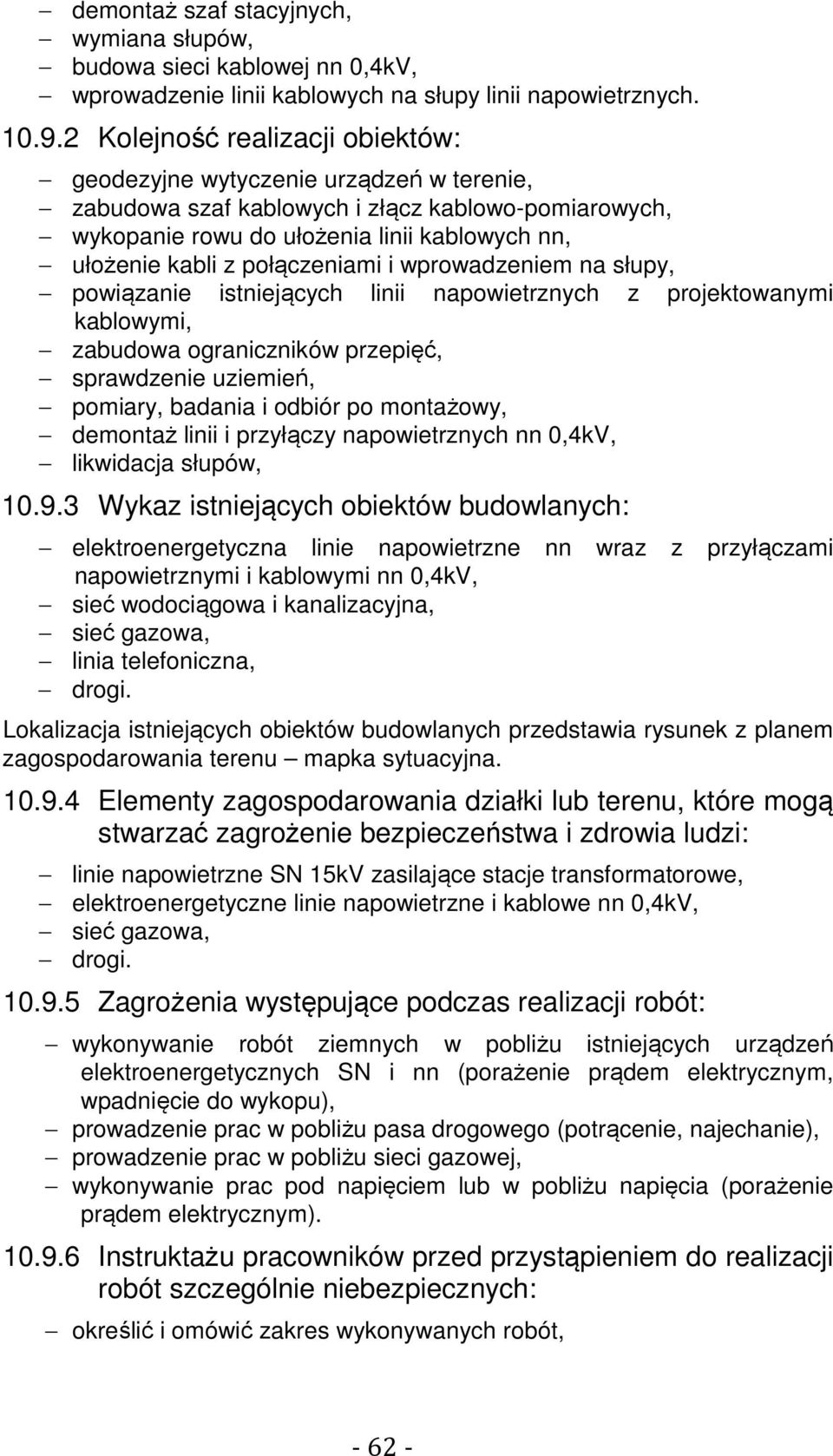

9 demontaż szaf stacyjnych, wymiana słupów, budowa sieci kablowej nn 0,4kV, wprowadzenie linii kablowych na słupy linii napowietrznych Kolejność realizacji obiektów: geodezyjne wytyczenie urządzeń w terenie, zabudowa szaf kablowych i złącz kablowo-pomiarowych, wykopanie rowu do ułożenia linii kablowych nn, ułożenie kabli z połączeniami i wprowadzeniem na słupy, powiązanie istniejących linii napowietrznych z projektowanymi kablowymi, zabudowa ograniczników przepięć, sprawdzenie uziemień, pomiary, badania i odbiór po montażowy, demontaż linii i przyłączy napowietrznych nn 0,4kV, likwidacja słupów, Wykaz istniejących obiektów budowlanych: elektroenergetyczna linie napowietrzne nn wraz z przyłączami napowietrznymi i kablowymi nn 0,4kV, sieć wodociągowa i kanalizacyjna, sieć gazowa, linia telefoniczna, drogi. Lokalizacja istniejących obiektów budowlanych przedstawia rysunek z planem zagospodarowania terenu mapka sytuacyjna Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: linie napowietrzne SN 15kV zasilające stacje transformatorowe, elektroenergetyczne linie napowietrzne i kablowe nn 0,4kV, sieć gazowa, drogi Zagrożenia występujące podczas realizacji robót: wykonywanie robót ziemnych w pobliżu istniejących urządzeń elektroenergetycznych SN i nn (porażenie prądem elektrycznym, wpadnięcie do wykopu), prowadzenie prac w pobliżu pasa drogowego (potrącenie, najechanie), prowadzenie prac w pobliżu sieci gazowej, wykonywanie prac pod napięciem lub w pobliżu napięcia (porażenie prądem elektrycznym) Instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: określić i omówić zakres wykonywanych robót,

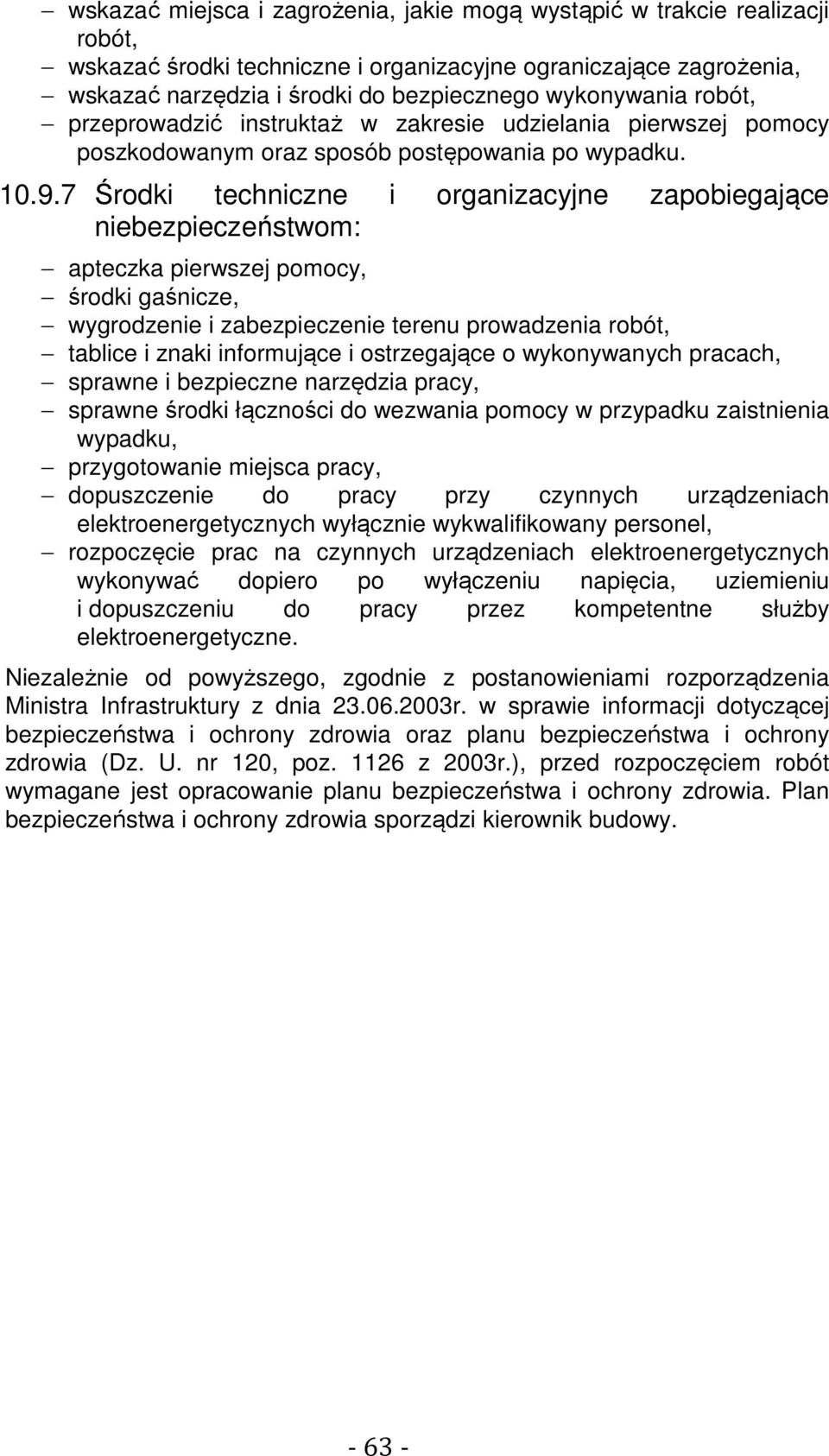

10 wskazać miejsca i zagrożenia, jakie mogą wystąpić w trakcie realizacji robót, wskazać środki techniczne i organizacyjne ograniczające zagrożenia, wskazać narzędzia i środki do bezpiecznego wykonywania robót, przeprowadzić instruktaż w zakresie udzielania pierwszej pomocy poszkodowanym oraz sposób postępowania po wypadku Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: apteczka pierwszej pomocy, środki gaśnicze, wygrodzenie i zabezpieczenie terenu prowadzenia robót, tablice i znaki informujące i ostrzegające o wykonywanych pracach, sprawne i bezpieczne narzędzia pracy, sprawne środki łączności do wezwania pomocy w przypadku zaistnienia wypadku, przygotowanie miejsca pracy, dopuszczenie do pracy przy czynnych urządzeniach elektroenergetycznych wyłącznie wykwalifikowany personel, rozpoczęcie prac na czynnych urządzeniach elektroenergetycznych wykonywać dopiero po wyłączeniu napięcia, uziemieniu i dopuszczeniu do pracy przez kompetentne służby elektroenergetyczne. Niezależnie od powyższego, zgodnie z postanowieniami rozporządzenia Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr 120, poz z 2003r.), przed rozpoczęciem robót wymagane jest opracowanie planu bezpieczeństwa i ochrony zdrowia. Plan bezpieczeństwa i ochrony zdrowia sporządzi kierownik budowy

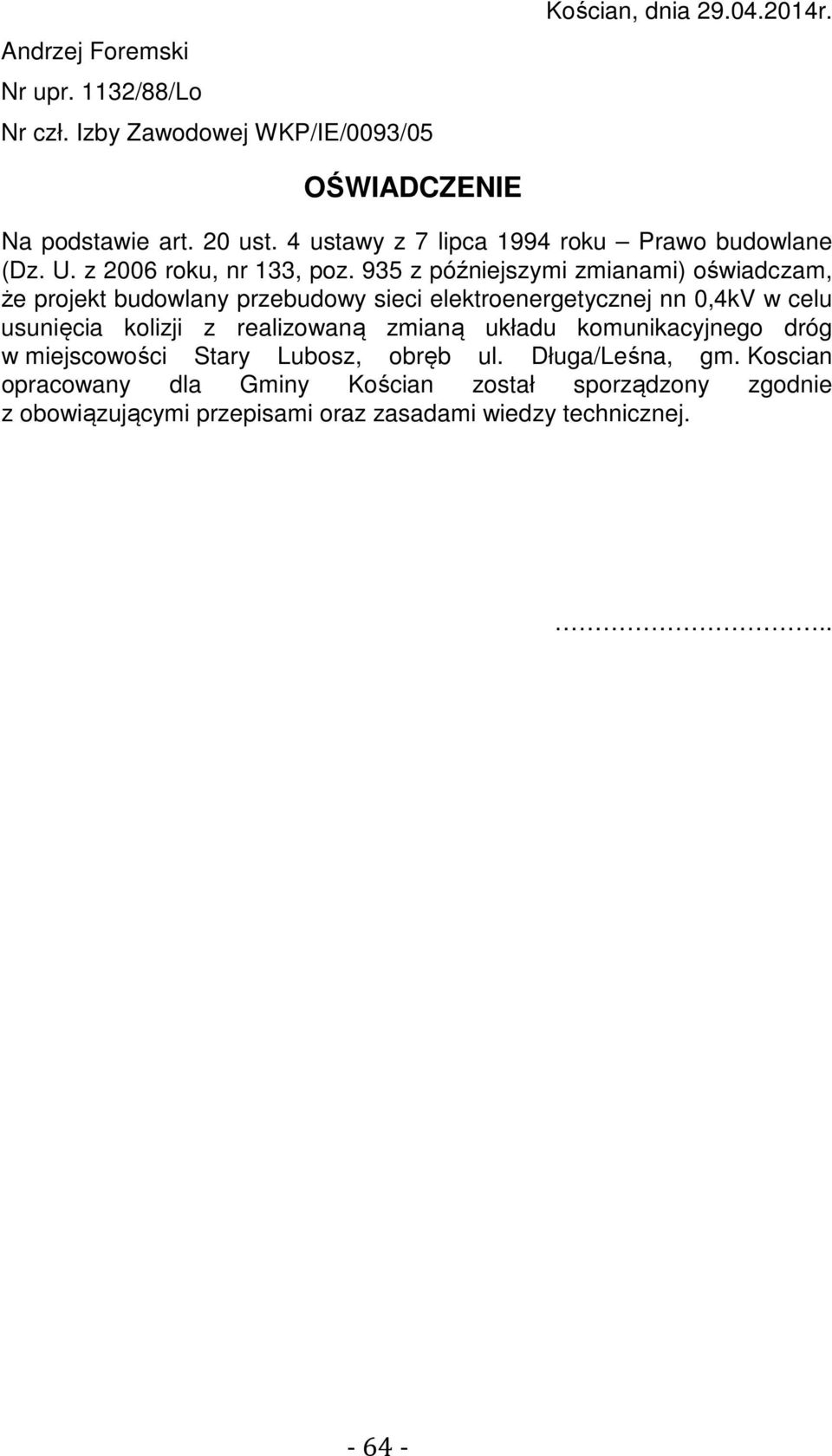

11 Andrzej Foremski Nr upr. 1132/88/Lo Nr czł. Izby Zawodowej WKP/IE/0093/05 Kościan, dnia r. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2006 roku, nr 133, poz. 935 z późniejszymi zmianami) oświadczam, że projekt budowlany przebudowy sieci elektroenergetycznej nn 0,4kV w celu usunięcia kolizji z realizowaną zmianą układu komunikacyjnego dróg w miejscowości Stary Lubosz, obręb ul. Długa/Leśna, gm. Koscian opracowany dla Gminy Kościan został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej
