Moduł Kontrolera / System Zabezpieczeń, Kontroli Dostępu i Sterowania Automatyką Budynku. Instrukcja Instalacji

Transkrypt

1 Kontrolera / System Zabezpieczeń, Kontroli Dostępu i Sterowania Automatyką Budynku Instrukcja Instalacji System Concept 4000 jest rozwiązaniem najnowszej generacji dla Systemów Zabezpieczeń, Kontroli Dostępu i Sterowania Automatyką Budynku. Budowa modułowa i rozbudowa. Wykorzystanie budowy modułowej pozwala na konstrukcję i rozszerzenie systemu, zaspokajając faktyczne potrzeby i wymagania zastosowanej konfiguracji, systemów dużych i małych. Obszerna gama dostępnych klawiatur LCD, modułów rozszerzeń wejść i wyjść oraz modułów kontroli dostępu, pozwala na kompleksową ochronę i monitorowanie, wykorzystując szybki i efektywny format komunikacji magistrali LAN. Dzięki użyciu zalecanych przewodów, moduły systemu mogą komunikować się za pomocą magistrali, z em Kontrolera na znacznych odległościach. Stosując dostępne modele urządzeń, można uzyskać powyżej 2000 wejść stref i ponad 2000 wyjść sterujących w pojedynczym systemie. y. Sercem systemu jest Kontrolera. Jednostka ta utrzymuje wszystkie dane systemu, komunikuje się ze wszystkimi modułami podłączonymi do magistrali systemowej LAN oraz raportuje alarmy i informacje o stanie systemu, do Stacji Monitorowania za pośrednictwem Dialera, połączenia bezpośredniego, modemu GSM i wielu innych formatów transmisji. Programowanie i obsługa systemu może się odbywać z Uniwersalnej Klawiatury LCD ELITE lub za pośrednictwem komputera PC, wyposażonego w program zarządzania systemem. Terminal ELITE wyposażony jest w dwudziestoklawiszową klawiaturę, wyświetlacz ciekłokrystaliczny oraz złącze wejść stref i wyjść pomocniczych. Użycie Uniwersalnego u Ekspandera, dostarcza dodatkowych wejść stref (16 lub 32) oraz wyjść sygnalizatorów i pomocniczych (8 do 32) w systemie. Aby zminimalizować ilość okablowania, Ekspandera może zostać zainstalowany w odległym miejscu, odpowiednim lokalizacji podłączanych detektorów i urządzeń wykonawczych. Mini Ekspandera umożliwia w niskonakładowy sposób powiększenie ilości wejść i wyjść (do ośmiu), posiadających specjalne opcje i możliwości. y kontroli dostępu do drzwi i wind, instalowane w pobliżu chronionych przejść, są wyposażone w specjalne interfejsy obsługi czytników oraz zestaw wejść i wyjść systemowych, potrzebnych do pełnej kontroli i sterowania drzwi i wind. Analogowy pozwala na odczyt wartości czujników analogowych i ustawienie punktów przełączających, monitorujących i sterujących specjalizowanymi urządzeniami. technical@ide.com.pl 1

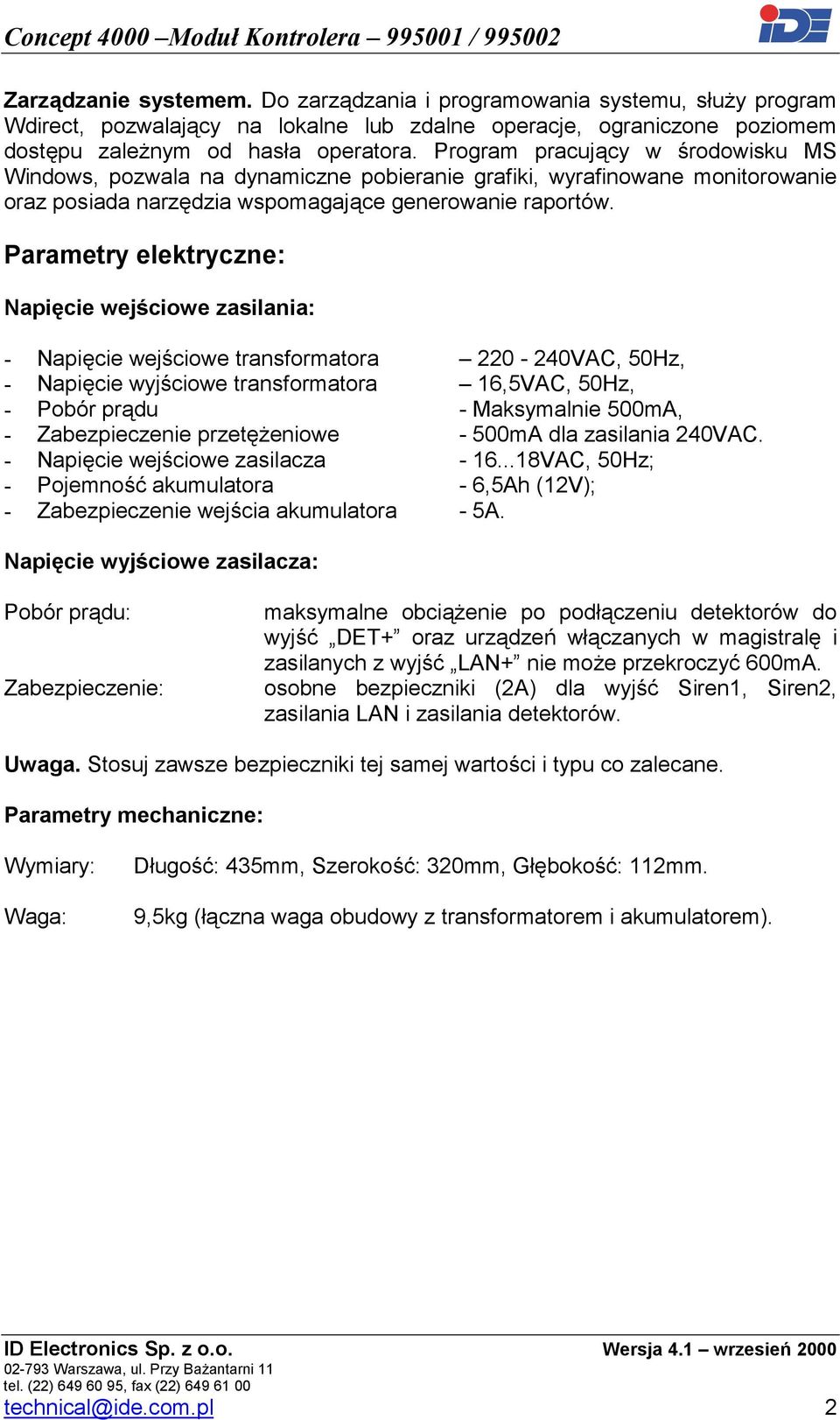

2 Zarządzanie systemem. Do zarządzania i programowania systemu, służy program Wdirect, pozwalający na lokalne lub zdalne operacje, ograniczone poziomem dostępu zależnym od hasła operatora. Program pracujący w środowisku MS Windows, pozwala na dynamiczne pobieranie grafiki, wyrafinowane monitorowanie oraz posiada narzędzia wspomagające generowanie raportów. Parametry elektryczne: Napięcie wejściowe zasilania: - Napięcie wejściowe transformatora VAC, 50Hz, - Napięcie wyjściowe transformatora 16,5VAC, 50Hz, - Pobór prądu - Maksymalnie 500mA, - Zabezpieczenie przetężeniowe - 500mA dla zasilania 240VAC. - Napięcie wejściowe zasilacza VAC, 50Hz; - Pojemność akumulatora - 6,5Ah (12V); - Zabezpieczenie wejścia akumulatora - 5A. Napięcie wyjściowe zasilacza: Pobór prądu: Zabezpieczenie: maksymalne obciążenie po podłączeniu detektorów do wyjść DET+ oraz urządzeń włączanych w magistralę i zasilanych z wyjść LAN+ nie może przekroczyć 600mA. osobne bezpieczniki (2A) dla wyjść Siren1, Siren2, zasilania LAN i zasilania detektorów. Uwaga. Stosuj zawsze bezpieczniki tej samej wartości i typu co zalecane. Parametry mechaniczne: Wymiary: Waga: Długość: 435mm, Szerokość: 320mm, Głębokość: 112mm. 9,5kg (łączna waga obudowy z transformatorem i akumulatorem). technical@ide.com.pl 2

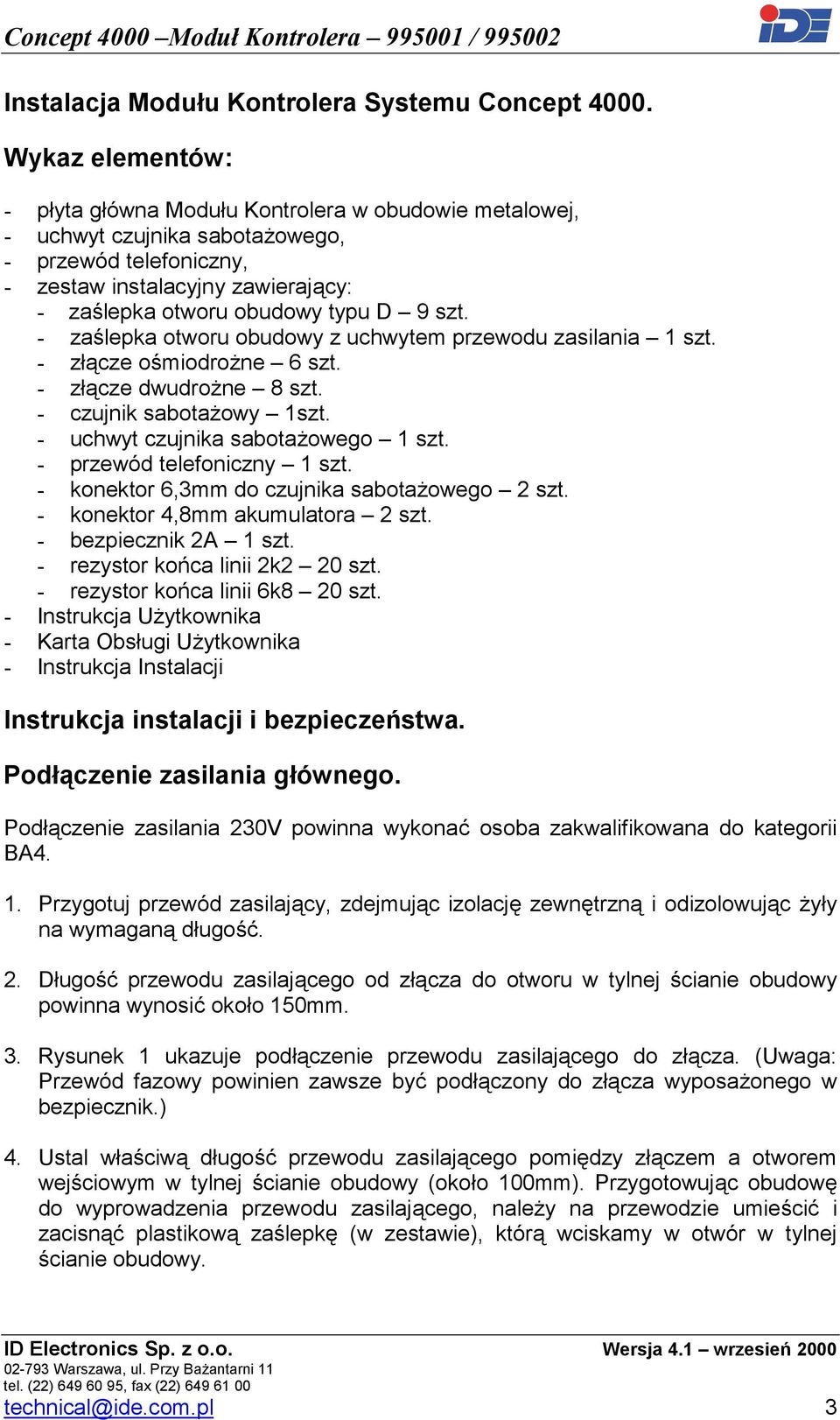

3 Instalacja u Kontrolera Systemu Concept Wykaz elementów: - płyta główna u Kontrolera w obudowie metalowej, - uchwyt czujnika sabotażowego, - przewód telefoniczny, - zestaw instalacyjny zawierający: - zaślepka otworu obudowy typu D 9 szt. - zaślepka otworu obudowy z uchwytem przewodu zasilania 1 szt. - złącze ośmiodrożne 6 szt. - złącze dwudrożne 8 szt. - czujnik sabotażowy 1szt. - uchwyt czujnika sabotażowego 1 szt. - przewód telefoniczny 1 szt. - konektor 6,3mm do czujnika sabotażowego 2 szt. - konektor 4,8mm akumulatora 2 szt. - bezpiecznik 2A 1 szt. - rezystor końca linii 2k2 20 szt. - rezystor końca linii 6k8 20 szt. - Instrukcja Użytkownika - Karta Obsługi Użytkownika - Instrukcja Instalacji Instrukcja instalacji i bezpieczeństwa. Podłączenie zasilania głównego. Podłączenie zasilania 230V powinna wykonać osoba zakwalifikowana do kategorii BA4. 1. Przygotuj przewód zasilający, zdejmując izolację zewnętrzną i odizolowując żyły na wymaganą długość. 2. Długość przewodu zasilającego od złącza do otworu w tylnej ścianie obudowy powinna wynosić około 150mm. 3. Rysunek 1 ukazuje podłączenie przewodu zasilającego do złącza. (Uwaga: Przewód fazowy powinien zawsze być podłączony do złącza wyposażonego w bezpiecznik.) 4. Ustal właściwą długość przewodu zasilającego pomiędzy złączem a otworem wejściowym w tylnej ścianie obudowy (około 100mm). Przygotowując obudowę do wyprowadzenia przewodu zasilającego, należy na przewodzie umieścić i zacisnąć plastikową zaślepkę (w zestawie), którą wciskamy w otwór w tylnej ścianie obudowy. technical@ide.com.pl 3

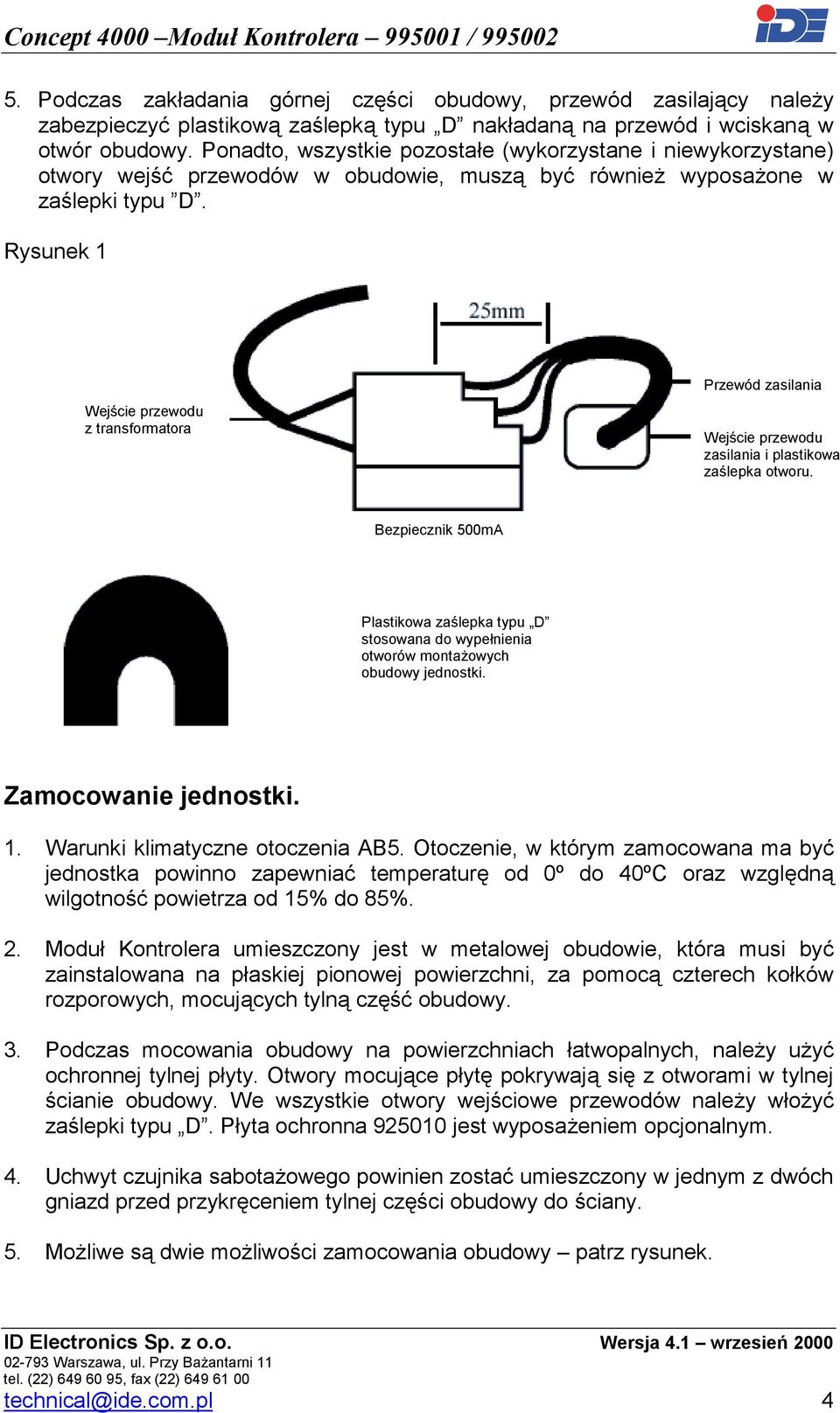

4 5. Podczas zakładania górnej części obudowy, przewód zasilający należy zabezpieczyć plastikową zaślepką typu D nakładaną na przewód i wciskaną w otwór obudowy. Ponadto, wszystkie pozostałe (wykorzystane i niewykorzystane) otwory wejść przewodów w obudowie, muszą być również wyposażone w zaślepki typu D. Rysunek 1 Wejście przewodu z transformatora Przewód zasilania Wejście przewodu zasilania i plastikowa zaślepka otworu. Bezpiecznik 500mA Plastikowa zaślepka typu D stosowana do wypełnienia otworów montażowych obudowy jednostki. Zamocowanie jednostki. 1. Warunki klimatyczne otoczenia AB5. Otoczenie, w którym zamocowana ma być jednostka powinno zapewniać temperaturę od 0º do 40ºC oraz względną wilgotność powietrza od 15% do 85%. 2. Kontrolera umieszczony jest w metalowej obudowie, która musi być zainstalowana na płaskiej pionowej powierzchni, za pomocą czterech kołków rozporowych, mocujących tylną część obudowy. 3. Podczas mocowania obudowy na powierzchniach łatwopalnych, należy użyć ochronnej tylnej płyty. Otwory mocujące płytę pokrywają się z otworami w tylnej ścianie obudowy. We wszystkie otwory wejściowe przewodów należy włożyć zaślepki typu D. Płyta ochronna jest wyposażeniem opcjonalnym. 4. Uchwyt czujnika sabotażowego powinien zostać umieszczony w jednym z dwóch gniazd przed przykręceniem tylnej części obudowy do ściany. 5. Możliwe są dwie możliwości zamocowania obudowy patrz rysunek. technical@ide.com.pl 4

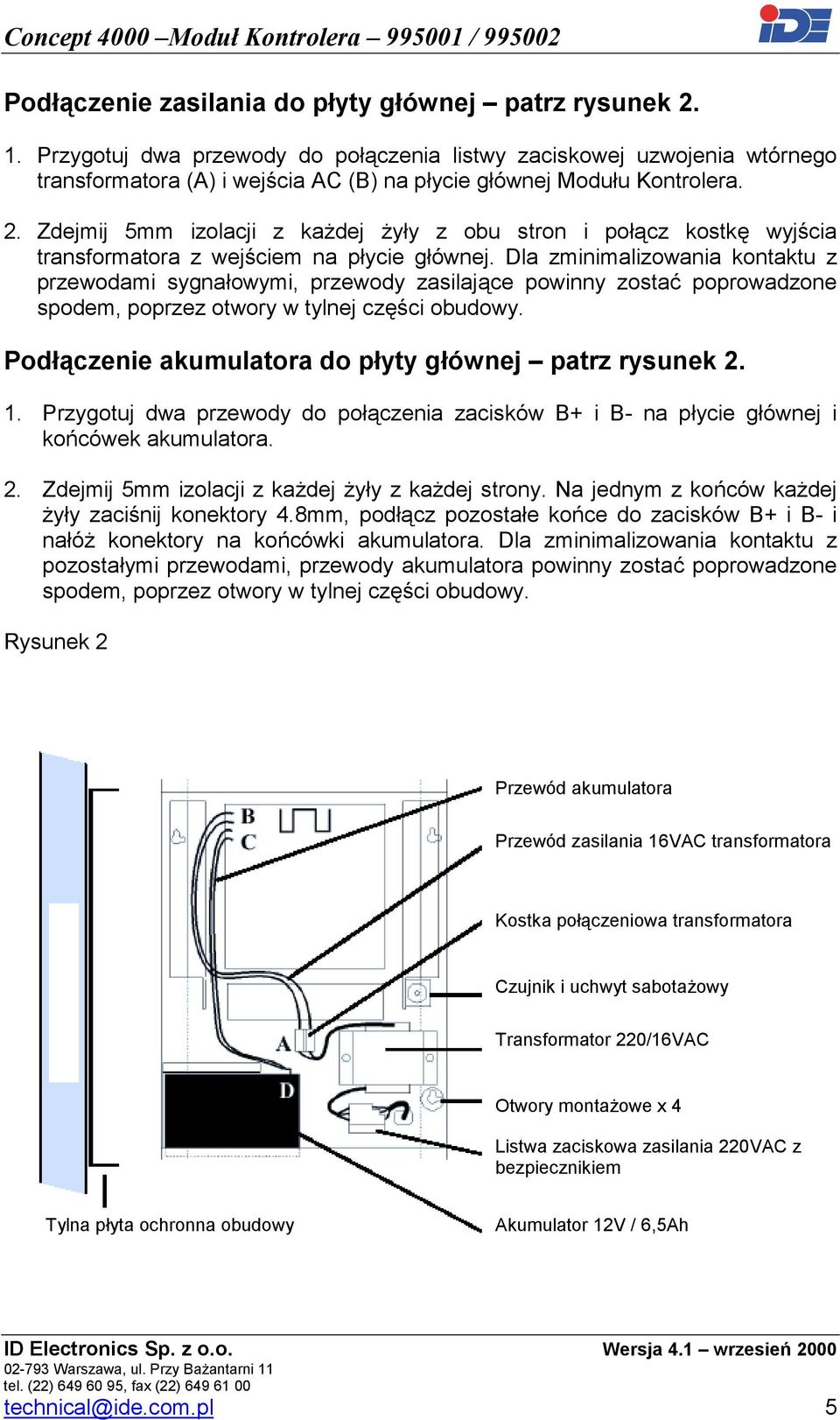

5 Podłączenie zasilania do płyty głównej patrz rysunek Przygotuj dwa przewody do połączenia listwy zaciskowej uzwojenia wtórnego transformatora (A) i wejścia AC (B) na płycie głównej u Kontrolera. 2. Zdejmij 5mm izolacji z każdej żyły z obu stron i połącz kostkę wyjścia transformatora z wejściem na płycie głównej. Dla zminimalizowania kontaktu z przewodami sygnałowymi, przewody zasilające powinny zostać poprowadzone spodem, poprzez otwory w tylnej części obudowy. Podłączenie akumulatora do płyty głównej patrz rysunek Przygotuj dwa przewody do połączenia zacisków B+ i B- na płycie głównej i końcówek akumulatora. 2. Zdejmij 5mm izolacji z każdej żyły z każdej strony. Na jednym z końców każdej żyły zaciśnij konektory 4.8mm, podłącz pozostałe końce do zacisków B+ i B- i nałóż konektory na końcówki akumulatora. Dla zminimalizowania kontaktu z pozostałymi przewodami, przewody akumulatora powinny zostać poprowadzone spodem, poprzez otwory w tylnej części obudowy. Rysunek 2 Przewód akumulatora Przewód zasilania 16VAC transformatora Kostka połączeniowa transformatora Czujnik i uchwyt sabotażowy Transformator 220/16VAC Otwory montażowe x 4 Listwa zaciskowa zasilania 220VAC z bezpiecznikiem Tylna płyta ochronna obudowy Akumulator 12V / 6,5Ah technical@ide.com.pl 5

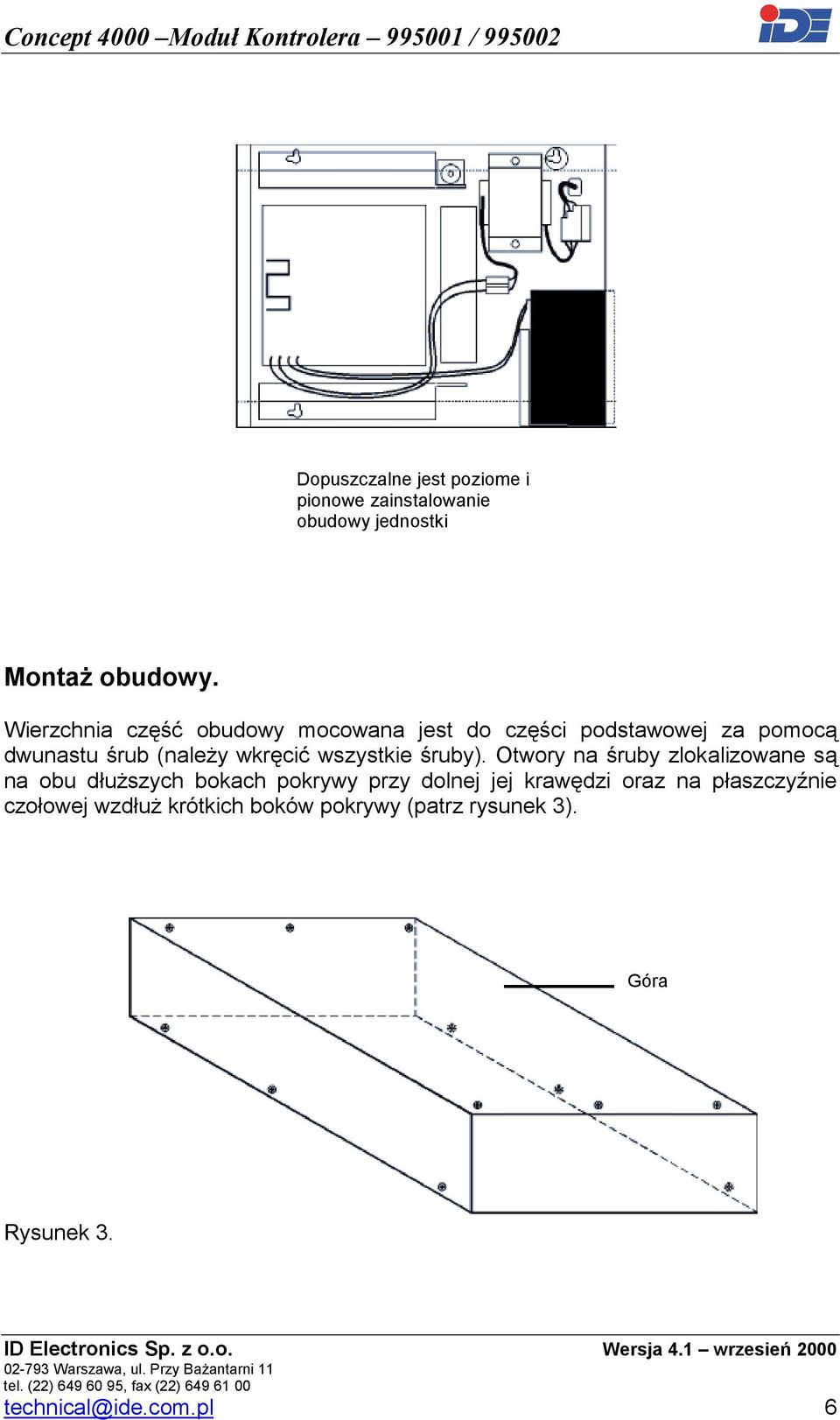

6 Dopuszczalne jest poziome i pionowe zainstalowanie obudowy jednostki Montaż obudowy. Wierzchnia część obudowy mocowana jest do części podstawowej za pomocą dwunastu śrub (należy wkręcić wszystkie śruby). Otwory na śruby zlokalizowane są na obu dłuższych bokach pokrywy przy dolnej jej krawędzi oraz na płaszczyźnie czołowej wzdłuż krótkich boków pokrywy (patrz rysunek 3). Góra Rysunek 3. technical@ide.com.pl 6

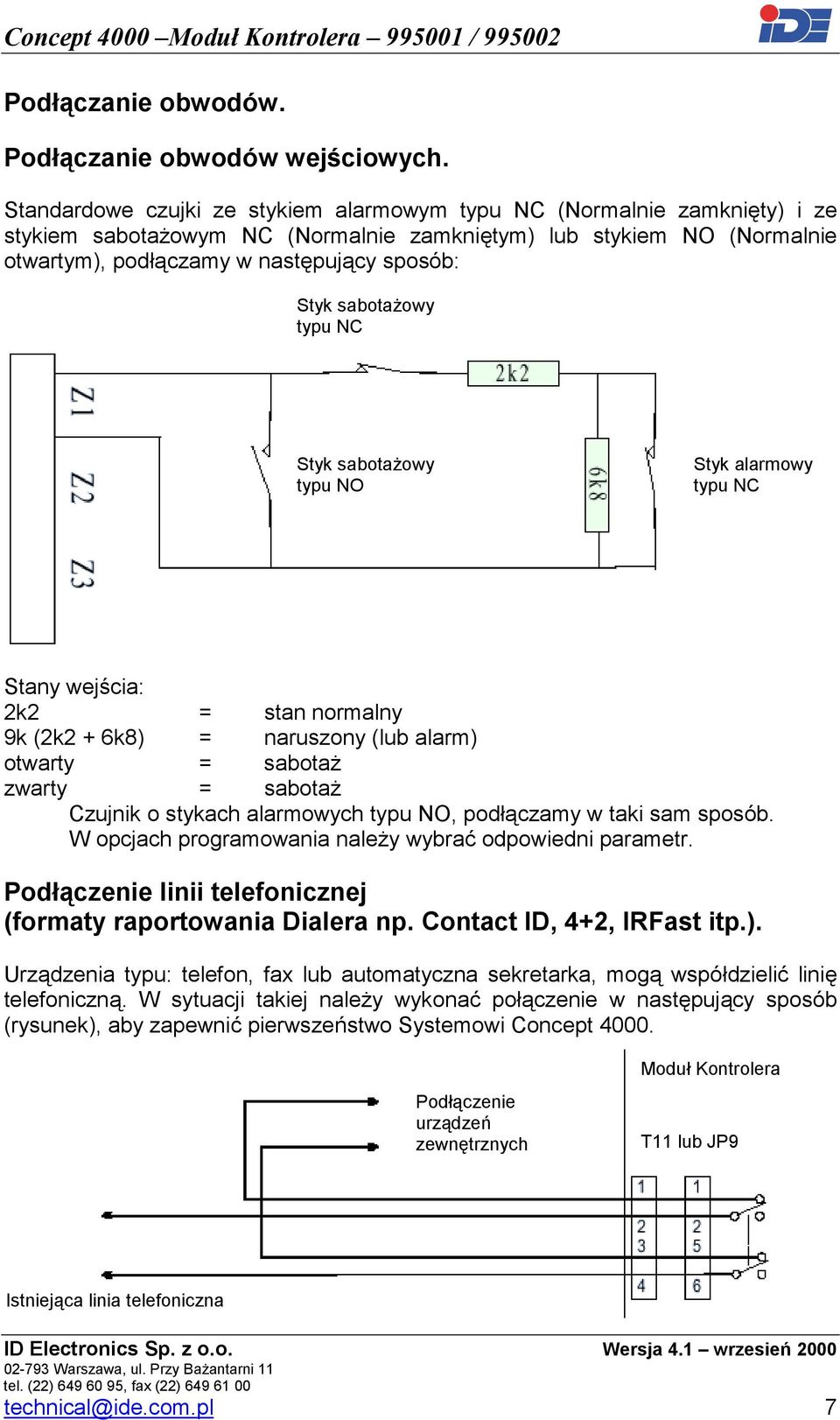

7 Podłączanie obwodów. Podłączanie obwodów wejściowych. Standardowe czujki ze stykiem alarmowym typu NC (Normalnie zamknięty) i ze stykiem sabotażowym NC (Normalnie zamkniętym) lub stykiem NO (Normalnie otwartym), podłączamy w następujący sposób: Styk sabotażowy typu NC Styk sabotażowy typu NO Styk alarmowy typu NC Stany wejścia: 2k2 = stan normalny 9k (2k2 + 6k8) = naruszony (lub alarm) otwarty = sabotaż zwarty = sabotaż Czujnik o stykach alarmowych typu NO, podłączamy w taki sam sposób. W opcjach programowania należy wybrać odpowiedni parametr. Podłączenie linii telefonicznej (formaty raportowania Dialera np. Contact ID, 4+2, IRFast itp.). Urządzenia typu: telefon, fax lub automatyczna sekretarka, mogą współdzielić linię telefoniczną. W sytuacji takiej należy wykonać połączenie w następujący sposób (rysunek), aby zapewnić pierwszeństwo Systemowi Concept Podłączenie urządzeń zewnętrznych Kontrolera T11 lub JP9 Istniejąca linia telefoniczna technical@ide.com.pl 7

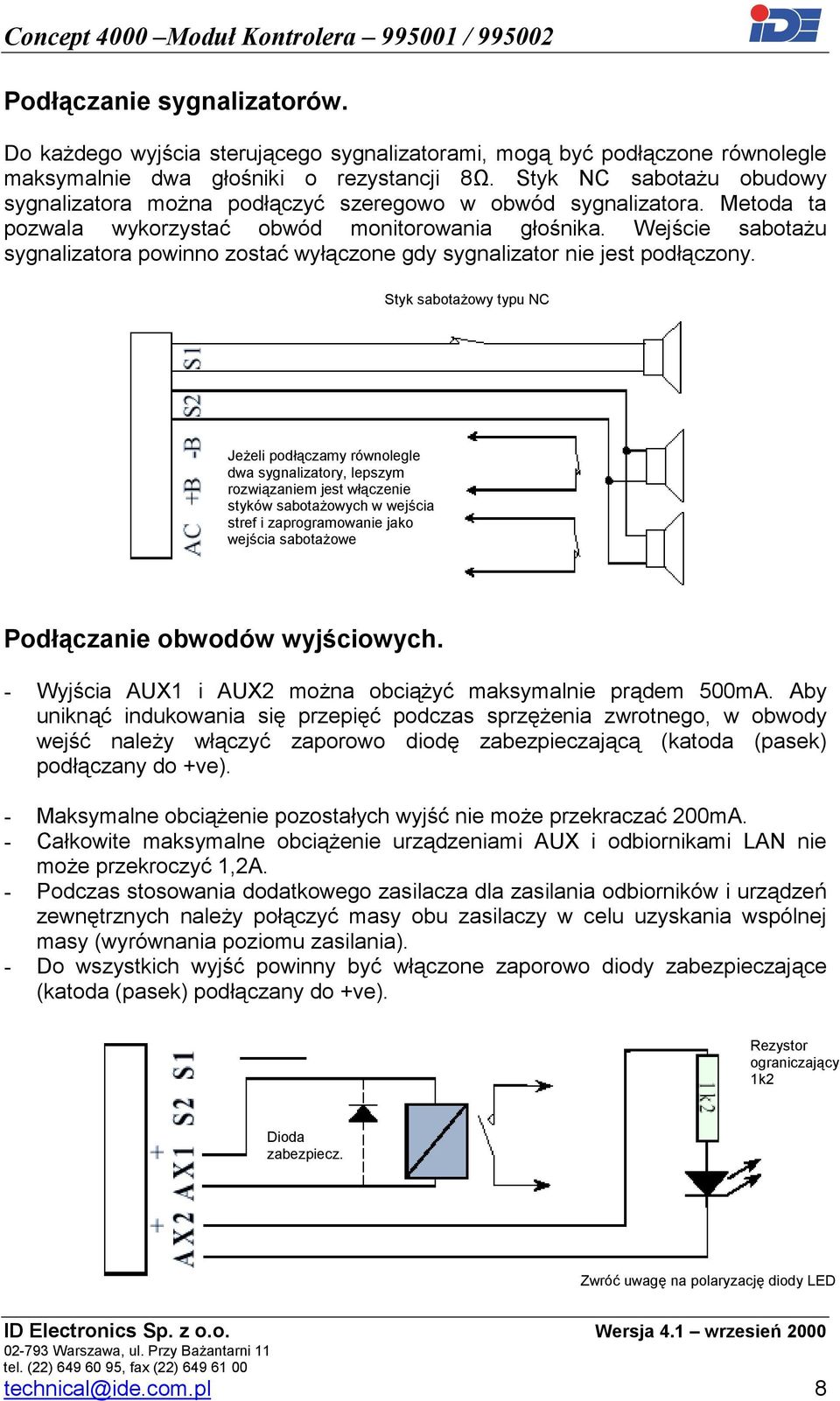

8 Podłączanie sygnalizatorów. Do każdego wyjścia sterującego sygnalizatorami, mogą być podłączone równolegle maksymalnie dwa głośniki o rezystancji 8Ω. Styk NC sabotażu obudowy sygnalizatora można podłączyć szeregowo w obwód sygnalizatora. Metoda ta pozwala wykorzystać obwód monitorowania głośnika. Wejście sabotażu sygnalizatora powinno zostać wyłączone gdy sygnalizator nie jest podłączony. Styk sabotażowy typu NC Jeżeli podłączamy równolegle dwa sygnalizatory, lepszym rozwiązaniem jest włączenie styków sabotażowych w wejścia stref i zaprogramowanie jako wejścia sabotażowe Podłączanie obwodów wyjściowych. - Wyjścia AUX1 i AUX2 można obciążyć maksymalnie prądem 500mA. Aby uniknąć indukowania się przepięć podczas sprzężenia zwrotnego, w obwody wejść należy włączyć zaporowo diodę zabezpieczającą (katoda (pasek) podłączany do +ve). - Maksymalne obciążenie pozostałych wyjść nie może przekraczać 200mA. - Całkowite maksymalne obciążenie urządzeniami AUX i odbiornikami LAN nie może przekroczyć 1,2A. - Podczas stosowania dodatkowego zasilacza dla zasilania odbiorników i urządzeń zewnętrznych należy połączyć masy obu zasilaczy w celu uzyskania wspólnej masy (wyrównania poziomu zasilania). - Do wszystkich wyjść powinny być włączone zaporowo diody zabezpieczające (katoda (pasek) podłączany do +ve). Rezystor ograniczający 1k2 Dioda zabezpiecz. Zwróć uwagę na polaryzację diody LED technical@ide.com.pl 8

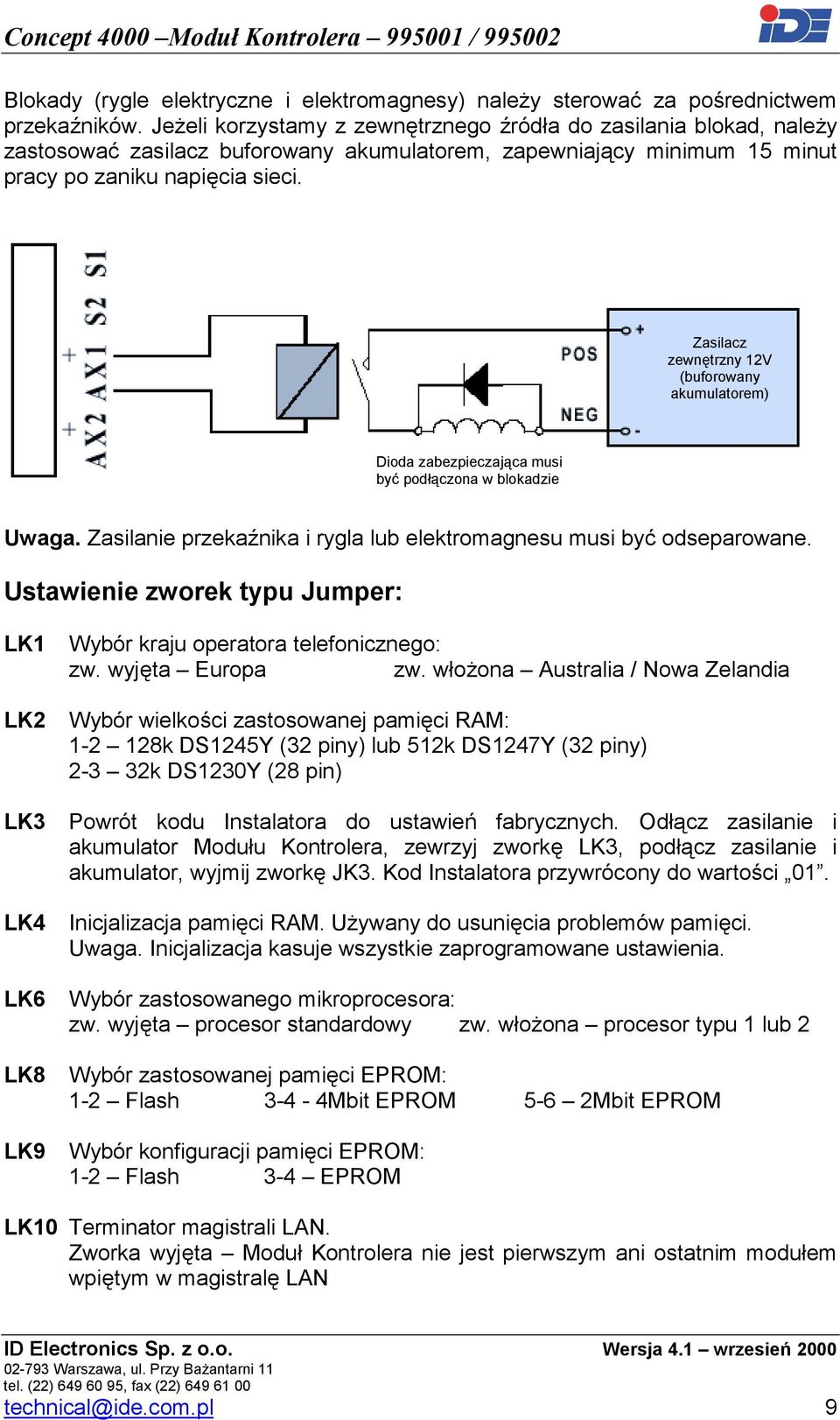

9 Blokady (rygle elektryczne i elektromagnesy) należy sterować za pośrednictwem przekaźników. Jeżeli korzystamy z zewnętrznego źródła do zasilania blokad, należy zastosować zasilacz buforowany akumulatorem, zapewniający minimum 15 minut pracy po zaniku napięcia sieci. Zasilacz zewnętrzny 12V (buforowany akumulatorem) Dioda zabezpieczająca musi być podłączona w blokadzie Uwaga. Zasilanie przekaźnika i rygla lub elektromagnesu musi być odseparowane. Ustawienie zworek typu Jumper: LK1 LK2 LK3 LK4 LK6 LK8 LK9 Wybór kraju operatora telefonicznego: zw. wyjęta Europa zw. włożona Australia / Nowa Zelandia Wybór wielkości zastosowanej pamięci RAM: k DS1245Y (32 piny) lub 512k DS1247Y (32 piny) k DS1230Y (28 pin) Powrót kodu Instalatora do ustawień fabrycznych. Odłącz zasilanie i akumulator u Kontrolera, zewrzyj zworkę LK3, podłącz zasilanie i akumulator, wyjmij zworkę JK3. Kod Instalatora przywrócony do wartości 01. Inicjalizacja pamięci RAM. Używany do usunięcia problemów pamięci. Uwaga. Inicjalizacja kasuje wszystkie zaprogramowane ustawienia. Wybór zastosowanego mikroprocesora: zw. wyjęta procesor standardowy zw. włożona procesor typu 1 lub 2 Wybór zastosowanej pamięci EPROM: 1-2 Flash Mbit EPROM 5-6 2Mbit EPROM Wybór konfiguracji pamięci EPROM: 1-2 Flash 3-4 EPROM LK10 Terminator magistrali LAN. Zworka wyjęta Kontrolera nie jest pierwszym ani ostatnim modułem wpiętym w magistralę LAN technical@ide.com.pl 9

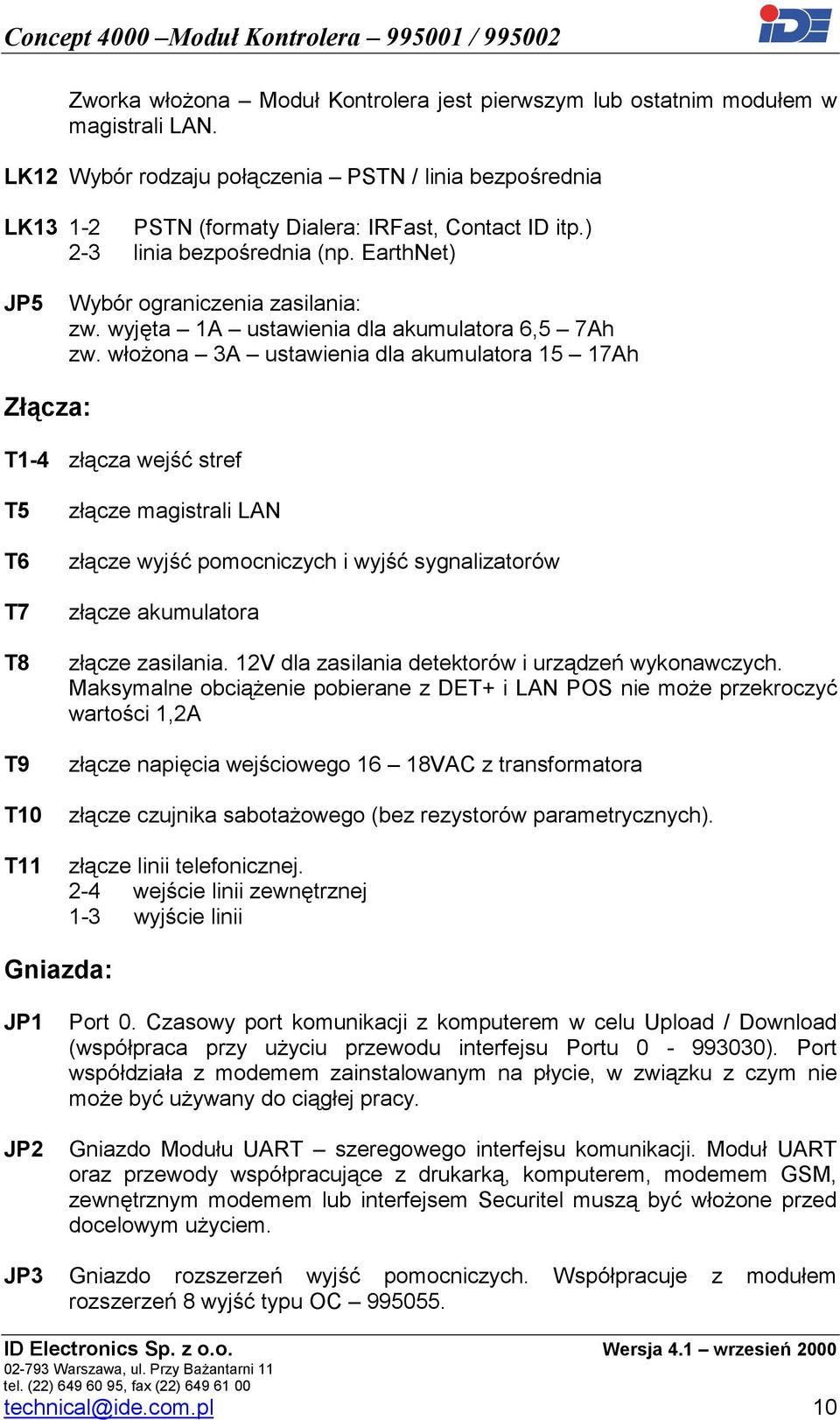

10 Zworka włożona Kontrolera jest pierwszym lub ostatnim modułem w magistrali LAN. LK12 Wybór rodzaju połączenia PSTN / linia bezpośrednia LK PSTN (formaty Dialera: IRFast, Contact ID itp.) 2-3 linia bezpośrednia (np. EarthNet) JP5 Wybór ograniczenia zasilania: zw. wyjęta 1A ustawienia dla akumulatora 6,5 7Ah zw. włożona 3A ustawienia dla akumulatora 15 17Ah Złącza: T1-4 złącza wejść stref T5 T6 T7 T8 T9 T10 T11 złącze magistrali LAN złącze wyjść pomocniczych i wyjść sygnalizatorów złącze akumulatora złącze zasilania. 12V dla zasilania detektorów i urządzeń wykonawczych. Maksymalne obciążenie pobierane z DET+ i LAN POS nie może przekroczyć wartości 1,2A złącze napięcia wejściowego 16 18VAC z transformatora złącze czujnika sabotażowego (bez rezystorów parametrycznych). złącze linii telefonicznej. 2-4 wejście linii zewnętrznej 1-3 wyjście linii Gniazda: JP1 JP2 Port 0. Czasowy port komunikacji z komputerem w celu Upload / Download (współpraca przy użyciu przewodu interfejsu Portu ). Port współdziała z modemem zainstalowanym na płycie, w związku z czym nie może być używany do ciągłej pracy. Gniazdo u UART szeregowego interfejsu komunikacji. UART oraz przewody współpracujące z drukarką, komputerem, modemem GSM, zewnętrznym modemem lub interfejsem Securitel muszą być włożone przed docelowym użyciem. JP3 Gniazdo rozszerzeń wyjść pomocniczych. Współpracuje z modułem rozszerzeń 8 wyjść typu OC technical@ide.com.pl 10

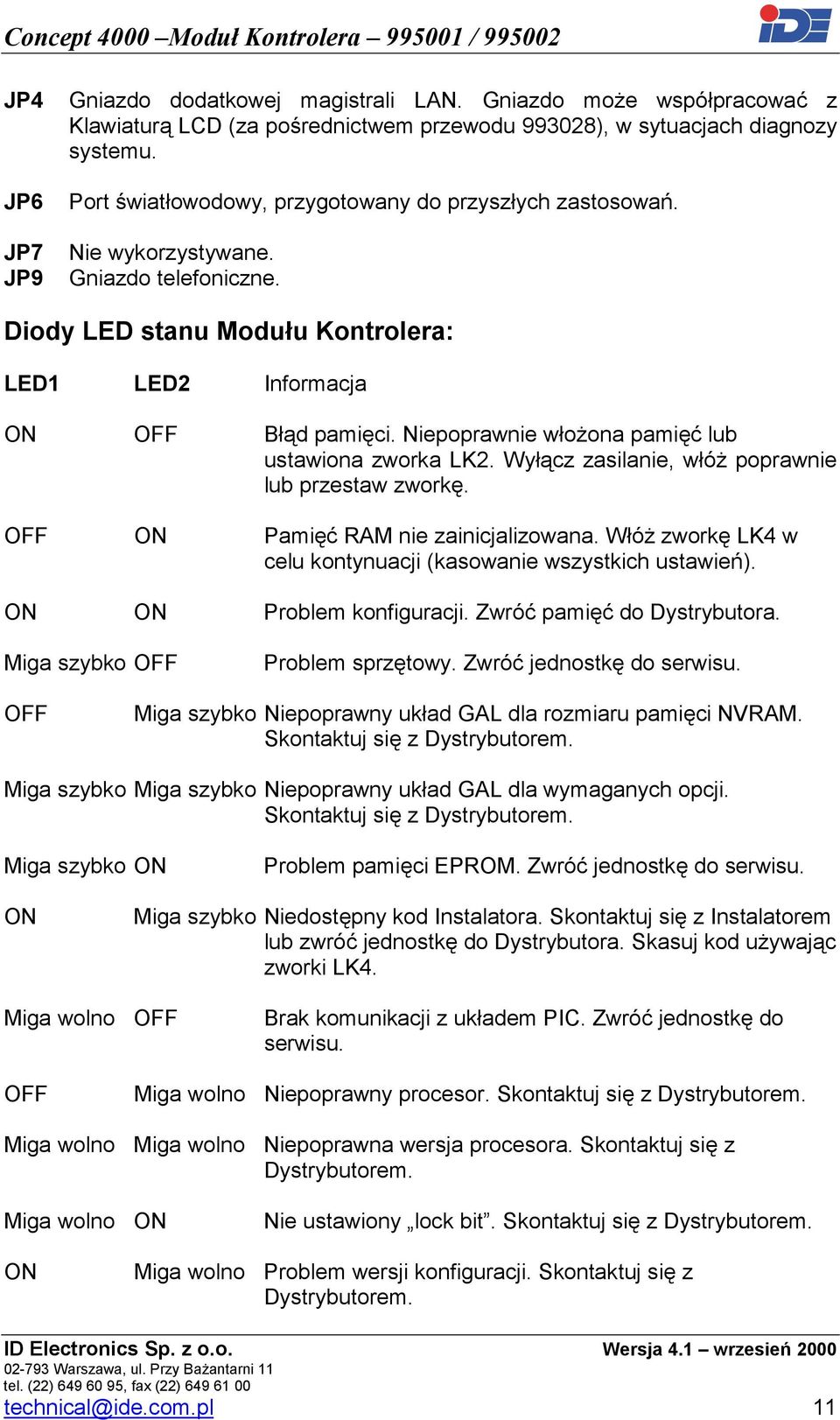

11 JP4 JP6 JP7 JP9 Gniazdo dodatkowej magistrali LAN. Gniazdo może współpracować z Klawiaturą LCD (za pośrednictwem przewodu ), w sytuacjach diagnozy systemu. Port światłowodowy, przygotowany do przyszłych zastosowań. Nie wykorzystywane. Gniazdo telefoniczne. Diody LED stanu u Kontrolera: LED1 LED2 Informacja ON OFF Błąd pamięci. Niepoprawnie włożona pamięć lub ustawiona zworka LK2. Wyłącz zasilanie, włóż poprawnie lub przestaw zworkę. OFF ON Pamięć RAM nie zainicjalizowana. Włóż zworkę LK4 w celu kontynuacji (kasowanie wszystkich ustawień). ON ON Problem konfiguracji. Zwróć pamięć do Dystrybutora. Miga szybko OFF Problem sprzętowy. Zwróć jednostkę do serwisu. OFF Miga szybko Niepoprawny układ GAL dla rozmiaru pamięci NVRAM. Skontaktuj się z Dystrybutorem. Miga szybko Miga szybko Niepoprawny układ GAL dla wymaganych opcji. Skontaktuj się z Dystrybutorem. Miga szybko ON Problem pamięci EPROM. Zwróć jednostkę do serwisu. ON Miga szybko Niedostępny kod Instalatora. Skontaktuj się z Instalatorem lub zwróć jednostkę do Dystrybutora. Skasuj kod używając zworki LK4. Miga wolno OFF Brak komunikacji z układem PIC. Zwróć jednostkę do serwisu. OFF Miga wolno Niepoprawny procesor. Skontaktuj się z Dystrybutorem. Miga wolno Miga wolno Niepoprawna wersja procesora. Skontaktuj się z Dystrybutorem. Miga wolno ON Nie ustawiony lock bit. Skontaktuj się z Dystrybutorem. ON Miga wolno Problem wersji konfiguracji. Skontaktuj się z Dystrybutorem. technical@ide.com.pl 11

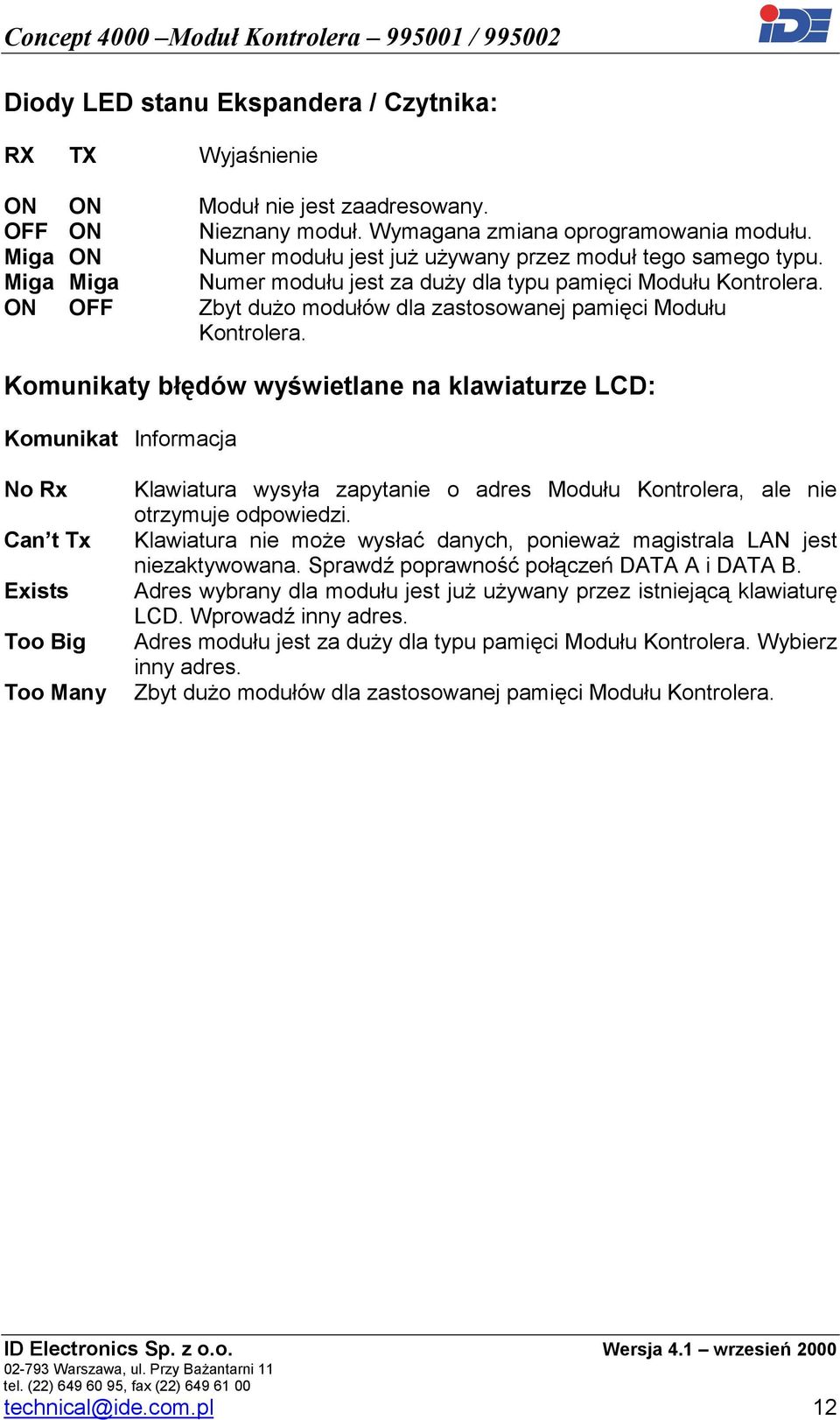

12 Diody LED stanu Ekspandera / Czytnika: RX TX Wyjaśnienie ON ON nie jest zaadresowany. OFF ON Nieznany moduł. Wymagana zmiana oprogramowania modułu. Miga ON Numer modułu jest już używany przez moduł tego samego typu. Miga Miga Numer modułu jest za duży dla typu pamięci u Kontrolera. ON OFF Zbyt dużo modułów dla zastosowanej pamięci u Kontrolera. Komunikaty błędów wyświetlane na klawiaturze LCD: Komunikat Informacja No Rx Can t Tx Exists Too Big Too Many Klawiatura wysyła zapytanie o adres u Kontrolera, ale nie otrzymuje odpowiedzi. Klawiatura nie może wysłać danych, ponieważ magistrala LAN jest niezaktywowana. Sprawdź poprawność połączeń DATA A i DATA B. Adres wybrany dla modułu jest już używany przez istniejącą klawiaturę LCD. Wprowadź inny adres. Adres modułu jest za duży dla typu pamięci u Kontrolera. Wybierz inny adres. Zbyt dużo modułów dla zastosowanej pamięci u Kontrolera. technical@ide.com.pl 12

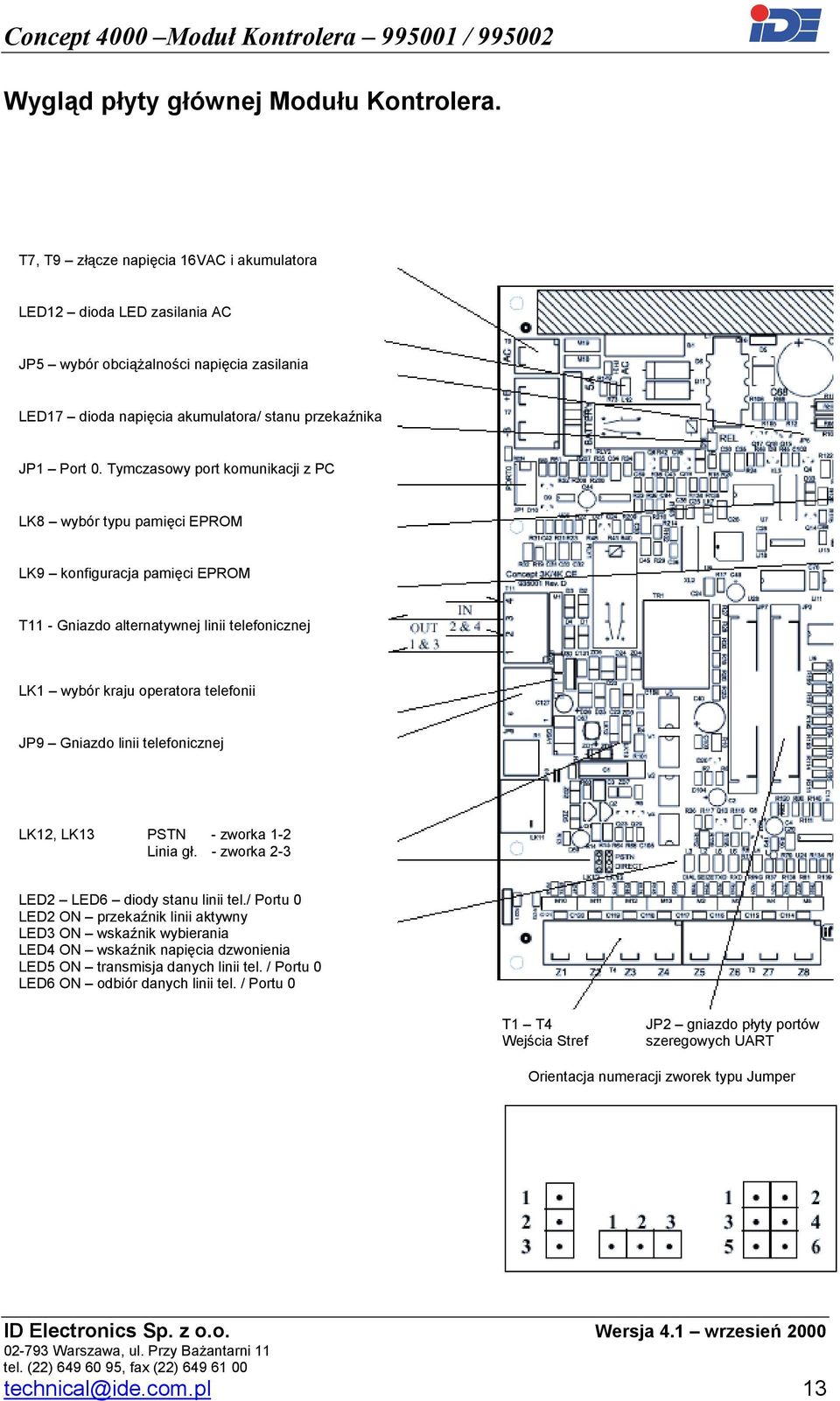

13 Wygląd płyty głównej u Kontrolera. T7, T9 złącze napięcia 16VAC i akumulatora LED12 dioda LED zasilania AC JP5 wybór obciążalności napięcia zasilania LED17 dioda napięcia akumulatora/ stanu przekaźnika JP1 Port 0. Tymczasowy port komunikacji z PC LK8 wybór typu pamięci EPROM LK9 konfiguracja pamięci EPROM T11 - Gniazdo alternatywnej linii telefonicznej LK1 wybór kraju operatora telefonii JP9 Gniazdo linii telefonicznej LK12, LK13 PSTN - zworka 1-2 Linia gł. - zworka 2-3 LED2 LED6 diody stanu linii tel./ Portu 0 LED2 ON przekaźnik linii aktywny LED3 ON wskaźnik wybierania LED4 ON wskaźnik napięcia dzwonienia LED5 ON transmisja danych linii tel. / Portu 0 LED6 ON odbiór danych linii tel. / Portu 0 T1 T4 Wejścia Stref JP2 gniazdo płyty portów szeregowych UART Orientacja numeracji zworek typu Jumper technical@ide.com.pl 13

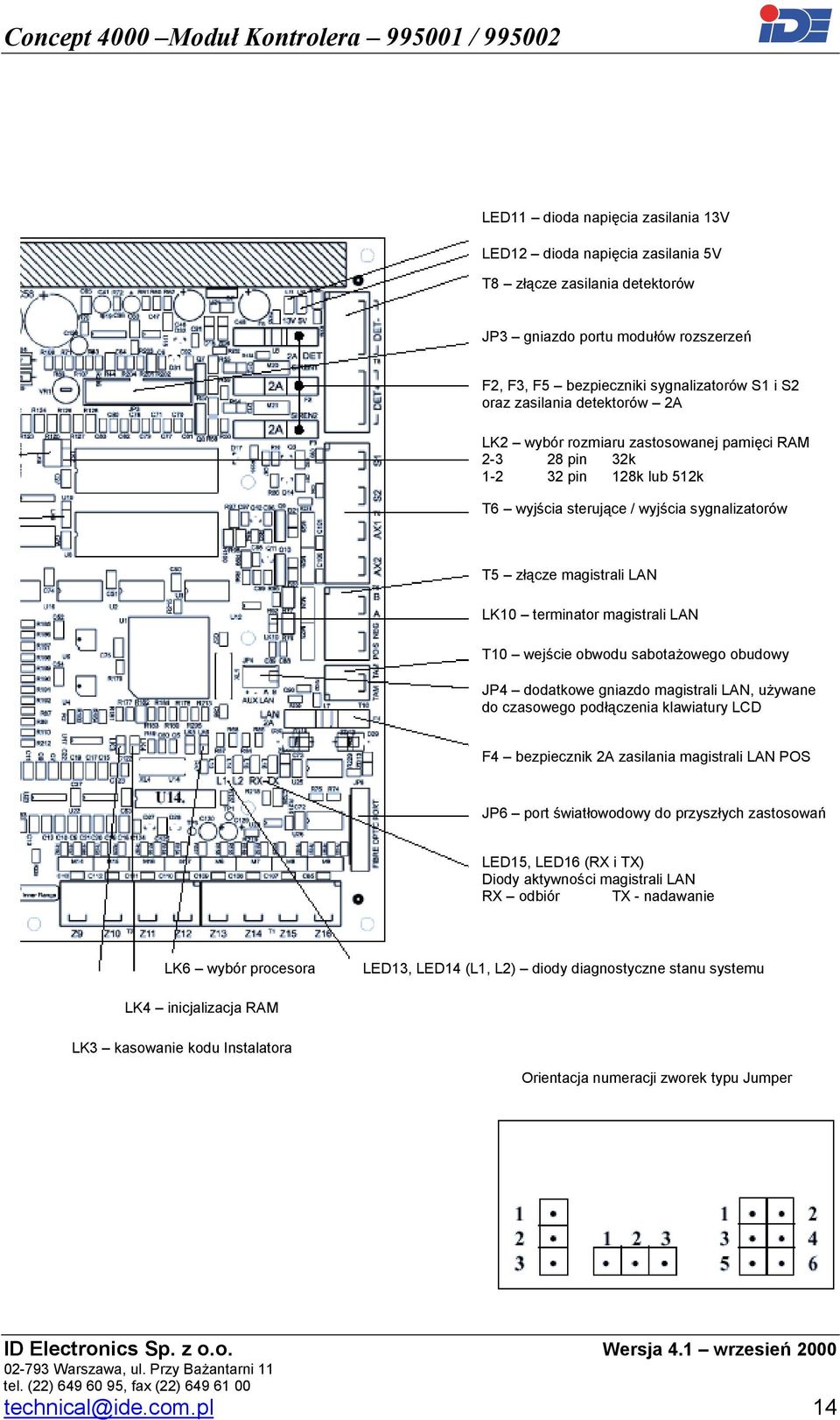

14 LED11 dioda napięcia zasilania 13V LED12 dioda napięcia zasilania 5V T8 złącze zasilania detektorów JP3 gniazdo portu modułów rozszerzeń F2, F3, F5 bezpieczniki sygnalizatorów S1 i S2 oraz zasilania detektorów 2A LK2 wybór rozmiaru zastosowanej pamięci RAM pin 32k pin 128k lub 512k T6 wyjścia sterujące / wyjścia sygnalizatorów T5 złącze magistrali LAN LK10 terminator magistrali LAN T10 wejście obwodu sabotażowego obudowy JP4 dodatkowe gniazdo magistrali LAN, używane do czasowego podłączenia klawiatury LCD F4 bezpiecznik 2A zasilania magistrali LAN POS JP6 port światłowodowy do przyszłych zastosowań LED15, LED16 (RX i TX) Diody aktywności magistrali LAN RX odbiór TX - nadawanie LK6 wybór procesora LED13, LED14 (L1, L2) diody diagnostyczne stanu systemu LK4 inicjalizacja RAM LK3 kasowanie kodu Instalatora Orientacja numeracji zworek typu Jumper technical@ide.com.pl 14

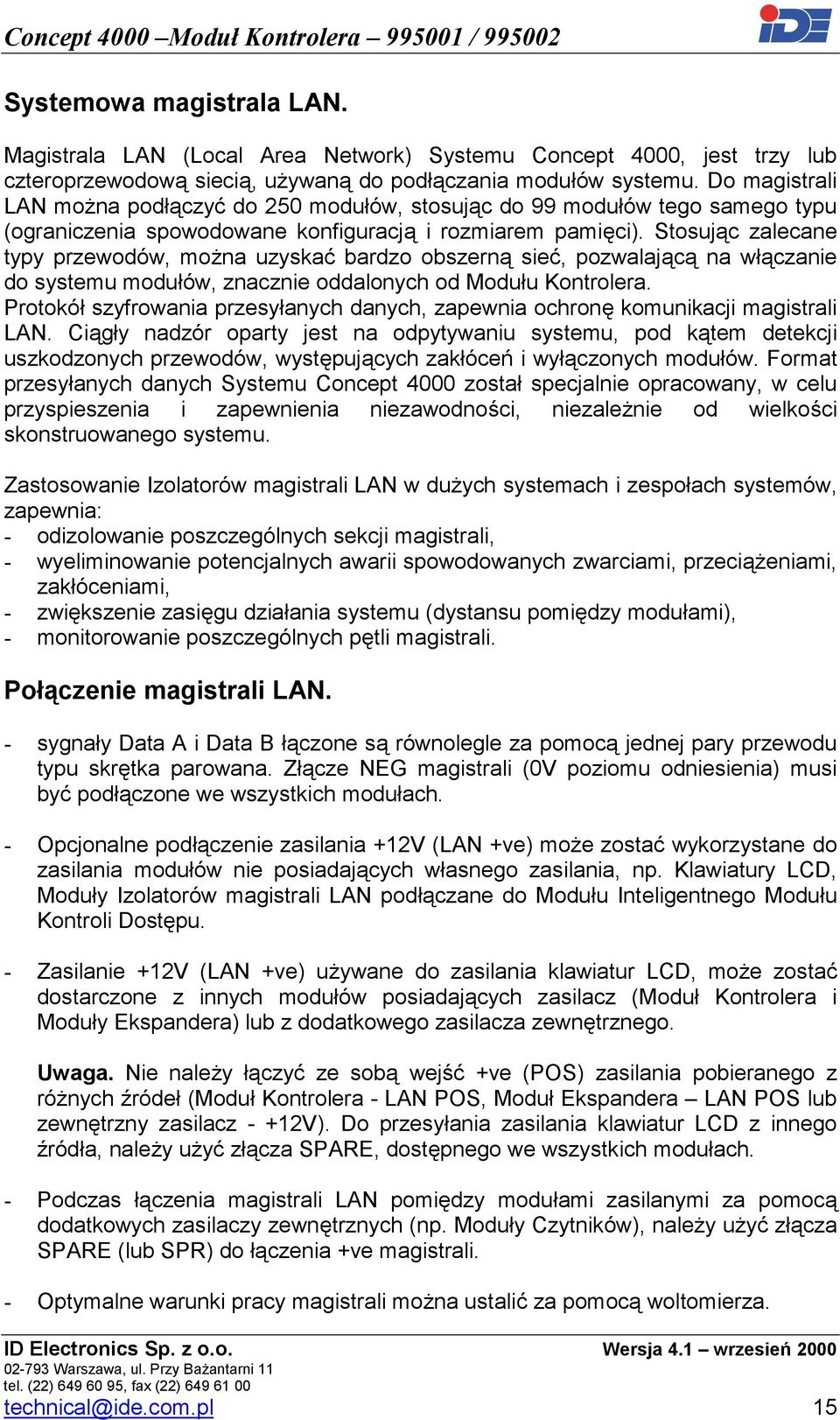

15 Systemowa magistrala LAN. Magistrala LAN (Local Area Network) Systemu Concept 4000, jest trzy lub czteroprzewodową siecią, używaną do podłączania modułów systemu. Do magistrali LAN można podłączyć do 250 modułów, stosując do 99 modułów tego samego typu (ograniczenia spowodowane konfiguracją i rozmiarem pamięci). Stosując zalecane typy przewodów, można uzyskać bardzo obszerną sieć, pozwalającą na włączanie do systemu modułów, znacznie oddalonych od u Kontrolera. Protokół szyfrowania przesyłanych danych, zapewnia ochronę komunikacji magistrali LAN. Ciągły nadzór oparty jest na odpytywaniu systemu, pod kątem detekcji uszkodzonych przewodów, występujących zakłóceń i wyłączonych modułów. Format przesyłanych danych Systemu Concept 4000 został specjalnie opracowany, w celu przyspieszenia i zapewnienia niezawodności, niezależnie od wielkości skonstruowanego systemu. Zastosowanie Izolatorów magistrali LAN w dużych systemach i zespołach systemów, zapewnia: - odizolowanie poszczególnych sekcji magistrali, - wyeliminowanie potencjalnych awarii spowodowanych zwarciami, przeciążeniami, zakłóceniami, - zwiększenie zasięgu działania systemu (dystansu pomiędzy modułami), - monitorowanie poszczególnych pętli magistrali. Połączenie magistrali LAN. - sygnały Data A i Data B łączone są równolegle za pomocą jednej pary przewodu typu skrętka parowana. Złącze NEG magistrali (0V poziomu odniesienia) musi być podłączone we wszystkich modułach. - Opcjonalne podłączenie zasilania +12V (LAN +ve) może zostać wykorzystane do zasilania modułów nie posiadających własnego zasilania, np. Klawiatury LCD, y Izolatorów magistrali LAN podłączane do u Inteligentnego u Kontroli Dostępu. - Zasilanie +12V (LAN +ve) używane do zasilania klawiatur LCD, może zostać dostarczone z innych modułów posiadających zasilacz ( Kontrolera i y Ekspandera) lub z dodatkowego zasilacza zewnętrznego. Uwaga. Nie należy łączyć ze sobą wejść +ve (POS) zasilania pobieranego z różnych źródeł ( Kontrolera - LAN POS, Ekspandera LAN POS lub zewnętrzny zasilacz - +12V). Do przesyłania zasilania klawiatur LCD z innego źródła, należy użyć złącza SPARE, dostępnego we wszystkich modułach. - Podczas łączenia magistrali LAN pomiędzy modułami zasilanymi za pomocą dodatkowych zasilaczy zewnętrznych (np. y Czytników), należy użyć złącza SPARE (lub SPR) do łączenia +ve magistrali. - Optymalne warunki pracy magistrali można ustalić za pomocą woltomierza. technical@ide.com.pl 15

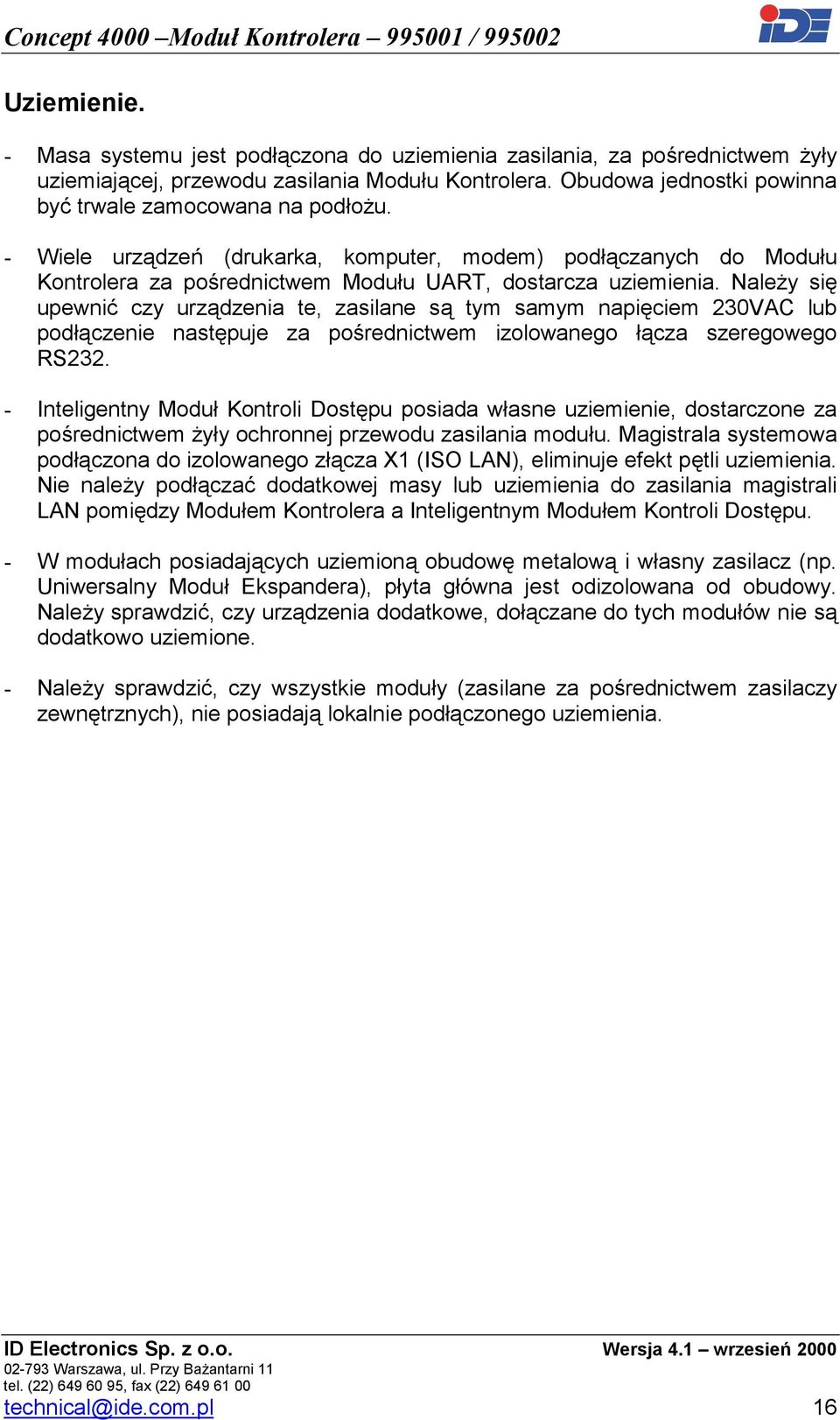

16 Uziemienie. - Masa systemu jest podłączona do uziemienia zasilania, za pośrednictwem żyły uziemiającej, przewodu zasilania u Kontrolera. Obudowa jednostki powinna być trwale zamocowana na podłożu. - Wiele urządzeń (drukarka, komputer, modem) podłączanych do u Kontrolera za pośrednictwem u UART, dostarcza uziemienia. Należy się upewnić czy urządzenia te, zasilane są tym samym napięciem 230VAC lub podłączenie następuje za pośrednictwem izolowanego łącza szeregowego RS Inteligentny Kontroli Dostępu posiada własne uziemienie, dostarczone za pośrednictwem żyły ochronnej przewodu zasilania modułu. Magistrala systemowa podłączona do izolowanego złącza X1 (ISO LAN), eliminuje efekt pętli uziemienia. Nie należy podłączać dodatkowej masy lub uziemienia do zasilania magistrali LAN pomiędzy em Kontrolera a Inteligentnym em Kontroli Dostępu. - W modułach posiadających uziemioną obudowę metalową i własny zasilacz (np. Uniwersalny Ekspandera), płyta główna jest odizolowana od obudowy. Należy sprawdzić, czy urządzenia dodatkowe, dołączane do tych modułów nie są dodatkowo uziemione. - Należy sprawdzić, czy wszystkie moduły (zasilane za pośrednictwem zasilaczy zewnętrznych), nie posiadają lokalnie podłączonego uziemienia. technical@ide.com.pl 16

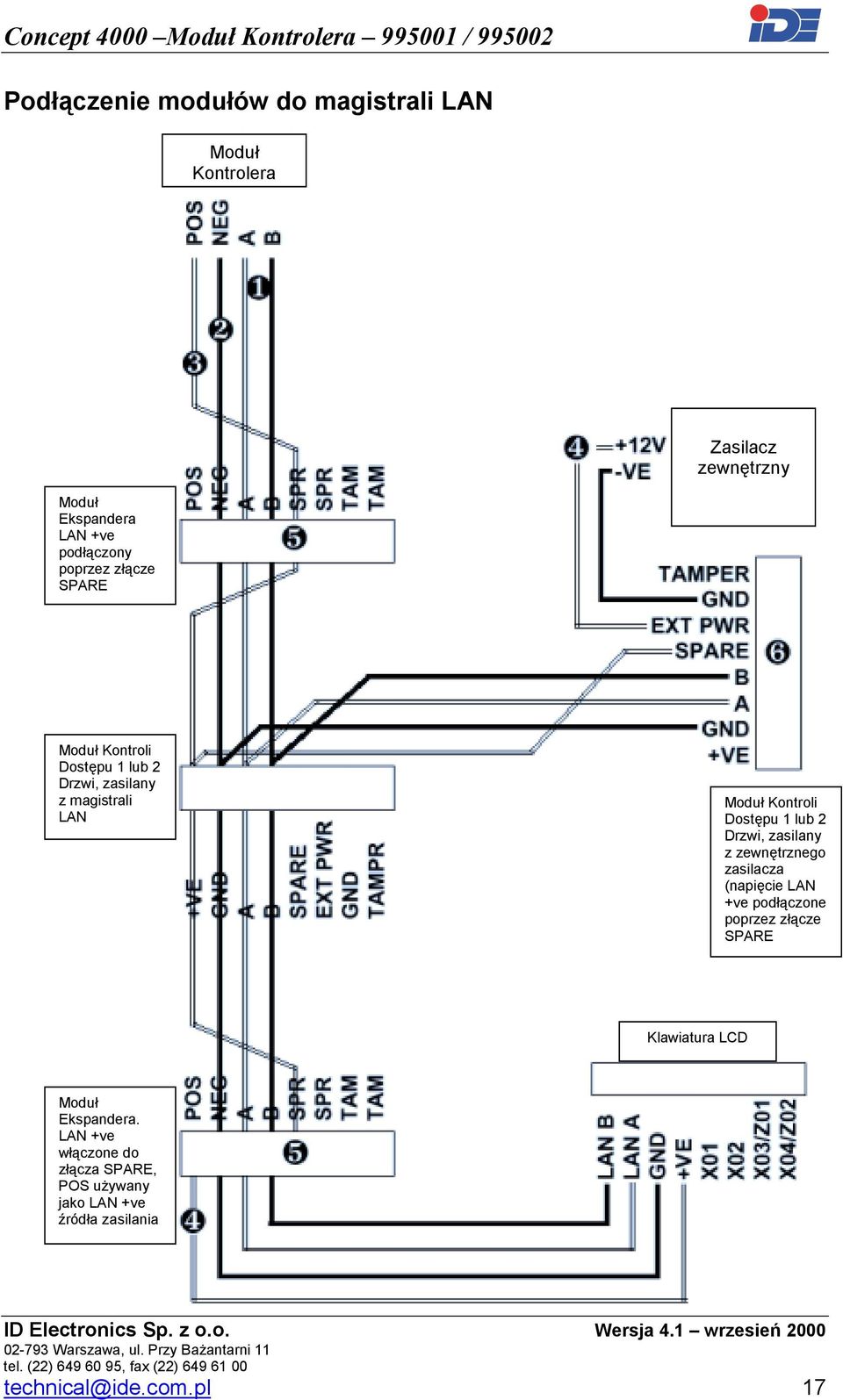

17 Podłączenie modułów do magistrali LAN Kontrolera Zasilacz zewnętrzny Ekspandera LAN +ve podłączony poprzez złącze SPARE Kontroli Dostępu 1 lub 2 Drzwi, zasilany z magistrali LAN Kontroli Dostępu 1 lub 2 Drzwi, zasilany z zewnętrznego zasilacza (napięcie LAN +ve podłączone poprzez złącze SPARE Klawiatura LCD Ekspandera. LAN +ve włączone do złącza SPARE, POS używany jako LAN +ve źródła zasilania technical@ide.com.pl 17

18 Typy przewodów. Do połączenia magistrali LAN należy użyć przewodu typu skrętka parowana. Do wykonania czterech wymaganych połączeń magistrali wykorzystywany jest dwuparowy przewód telefoniczny lub magistralowy. Jedna para użyta jest jako sygnałowa dla Data A i Data B, druga para użyta jest jako zasilanie POS i NEG. Dla pracy w warunkach normalnych wystarczający jest przewód nieekranowany. W warunkach występowania zakłóceń elektrycznych, spowodowanych bliskością przewodów wysokiego napięcia, należy zastosować przewody ekranowane. Przykłady stosowanych przewodów: Nieekranowane: Ekranowane: Olex TJC590AA002 Olex JEIP87AA002 Belden 8723 Tycab TIC6105 Tycab DPF4702 Tycab DQQ47025 MM MegaTwistpatch MM B2002CS Garland MCP-2S Kategorii 5 Electra EAS7202P/7302/P Electra EAS16202P - Jeżeli używane są przewody ekranowane nie należy wykorzystywać ekranu do prowadzenia zasilania (0V). Ekran nie powinien stykać się z minusem zasilania, masą, z innymi przewodami oraz metalowymi obudowami w wielu miejscach. Ekran przewodu należy tylko jednostronnie podłączyć do uziemienia. - Przewody zasilania magistrali. Na dużych odległościach linii magistrali LAN, zasilanie (POS i NEG) należy poprowadzić oddzielnymi przewodami, o odpowiednim przekroju. Obciążenie zasilania magistrali LAN: Maks. dł. przewodów zasilania POS i NEG: Skrętka Fig.8.14/0.20 Fig.8.24/ mA (np. 1 klawiatura LCD) 200m 400m 640m 120mA (np. 2 klawiatury LCD) 100m 200m 320m 180mA (np. 1 czytnika) 62m 130m 210m 250mA (np. 4 klawiatury LCD) 50m 100m 160m 500mA (np. 8 klawiatur LCD) 25m 50m 76m Pamiętaj o zapewnieniu zasilania spełniającego wymogi podłączonych urządzeń zewnętrznych (detektory, czytniki, urządzenia wykonawcze): Przekaźnik (styki 1A) średnio 25mA Przekaźnik (styki 5A) średnio 45mA Czujka podczerwieni 15 25mA Czytnik Small Prox (zasięg ~10cm) ~50 120mA Czytnik Standard Prox (zasięg ~15cm) ~ mA Czytnik kart magnetycznych ~15mA Uwaga. Blokady (rygle elektryczne, elektromagnesy) należy zasilać z zewnętrznego zasilacza a nie z zasilania magistrali LAN. technical@ide.com.pl 18

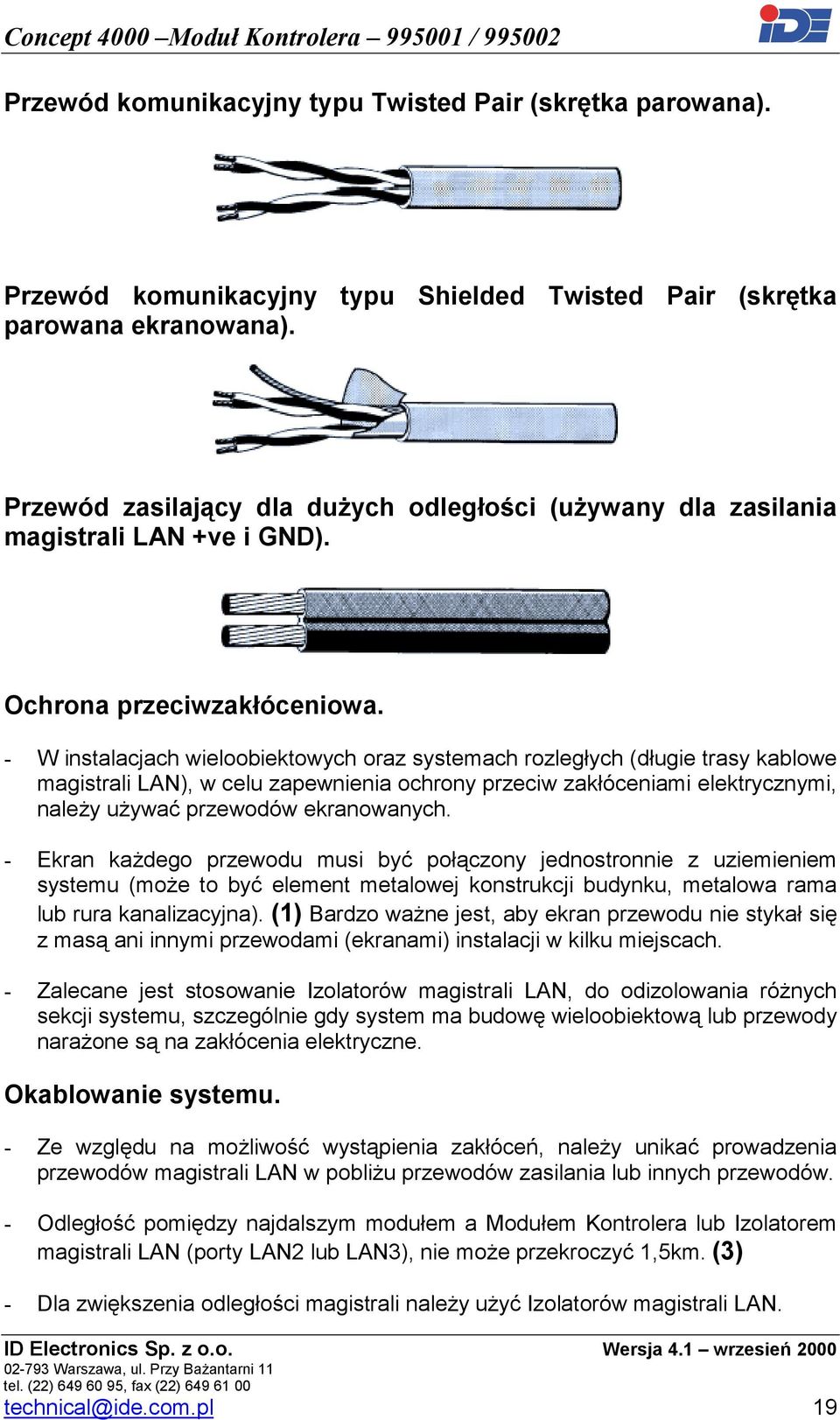

19 Przewód komunikacyjny typu Twisted Pair (skrętka parowana). Przewód komunikacyjny typu Shielded Twisted Pair (skrętka parowana ekranowana). Przewód zasilający dla dużych odległości (używany dla zasilania magistrali LAN +ve i GND). Ochrona przeciwzakłóceniowa. - W instalacjach wieloobiektowych oraz systemach rozległych (długie trasy kablowe magistrali LAN), w celu zapewnienia ochrony przeciw zakłóceniami elektrycznymi, należy używać przewodów ekranowanych. - Ekran każdego przewodu musi być połączony jednostronnie z uziemieniem systemu (może to być element metalowej konstrukcji budynku, metalowa rama lub rura kanalizacyjna). (1) Bardzo ważne jest, aby ekran przewodu nie stykał się z masą ani innymi przewodami (ekranami) instalacji w kilku miejscach. - Zalecane jest stosowanie Izolatorów magistrali LAN, do odizolowania różnych sekcji systemu, szczególnie gdy system ma budowę wieloobiektową lub przewody narażone są na zakłócenia elektryczne. Okablowanie systemu. - Ze względu na możliwość wystąpienia zakłóceń, należy unikać prowadzenia przewodów magistrali LAN w pobliżu przewodów zasilania lub innych przewodów. - Odległość pomiędzy najdalszym modułem a em Kontrolera lub Izolatorem magistrali LAN (porty LAN2 lub LAN3), nie może przekroczyć 1,5km. (3) - Dla zwiększenia odległości magistrali należy użyć Izolatorów magistrali LAN. technical@ide.com.pl 19

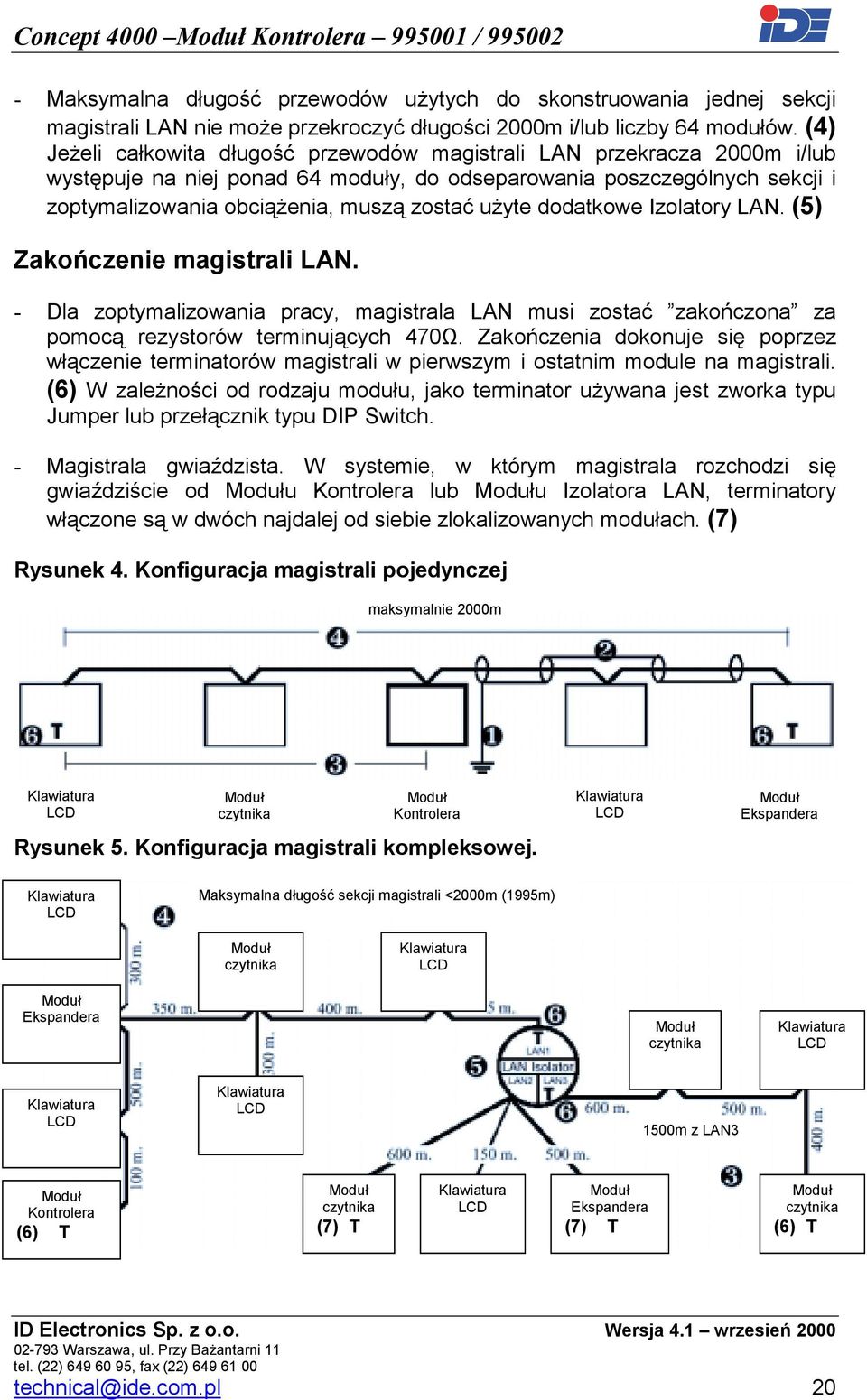

20 - Maksymalna długość przewodów użytych do skonstruowania jednej sekcji magistrali LAN nie może przekroczyć długości 2000m i/lub liczby 64 modułów. (4) Jeżeli całkowita długość przewodów magistrali LAN przekracza 2000m i/lub występuje na niej ponad 64 moduły, do odseparowania poszczególnych sekcji i zoptymalizowania obciążenia, muszą zostać użyte dodatkowe Izolatory LAN. (5) Zakończenie magistrali LAN. - Dla zoptymalizowania pracy, magistrala LAN musi zostać zakończona za pomocą rezystorów terminujących 470Ω. Zakończenia dokonuje się poprzez włączenie terminatorów magistrali w pierwszym i ostatnim module na magistrali. (6) W zależności od rodzaju modułu, jako terminator używana jest zworka typu Jumper lub przełącznik typu DIP Switch. - Magistrala gwiaździsta. W systemie, w którym magistrala rozchodzi się gwiaździście od u Kontrolera lub u Izolatora LAN, terminatory włączone są w dwóch najdalej od siebie zlokalizowanych modułach. (7) Rysunek 4. Konfiguracja magistrali pojedynczej maksymalnie 2000m Klawiatura LCD czytnika Kontrolera Rysunek 5. Konfiguracja magistrali kompleksowej. Klawiatura LCD Ekspandera Klawiatura LCD Maksymalna długość sekcji magistrali <2000m (1995m) czytnika Klawiatura LCD Ekspandera czytnika Klawiatura LCD Klawiatura LCD Klawiatura LCD 1500m z LAN3 Kontrolera (6) T czytnika (7) T Klawiatura LCD Ekspandera (7) T czytnika (6) T technical@ide.com.pl 20

21 Tabela usuwania problemów Przed zasileniem systemu (odłączone akumulatory i zasilanie modułów) A1. Sprawdź: - Połączenia LAN A i LAN B nie są zamienione w żadnym module. - Żaden nie jest uziemiony i nie występuje pętla uziemienia poprzez urządzenie zewnętrzne (drukarka, komputer itp.) - Magistrala jest zakończona terminatorami tylko w dwóch modułach. A2. Sprawdź zwarcie obwodów magistrali pomiędzy: - LAN A - LAN B - LAN A - +ve i ve - LAN B - +ve i va Uwaga. Rezystancja zbyt długiego przewodu (~0,18Ω/metr) może spowodować zwarcie. A3. Sprawdź poprawność zakończenia magistrali (wyłączone zasilanie i akumulator) Wartość pomiędzy LAN A i LAN B w Module Kontrolera: Ω OK. (do 32 modułów) Ω OK. (do 64 modułów) Mniejsza wartość więcej niż dwa moduły mają włączone terminatory. Większa wartość tylko jeden moduł ma włączony terminator lub przerwa na jednym z przewodów sygnałowych. A4. Sprawdź Kontrolera Sprawdź zasilanie pomiędzy LAN +VE i LAN VE u Kontrolera: 11-14VDC OK. <11V - Za dużo urządzeń zasilanych z zasilacza lub zły akumulator. Sprawdź diody LED stanu u Kontrolera: Diody LED wyłączone. OK. Inny stan. Odczytaj rodzaj usterki A5. Określ rodzaj problemu A. Niektóre moduły mają przerwy w komunikacji przejdź do punktu B1 B. Niektóre moduły nie komunikują się w ogóle. przejdź do punktu A6 A6.Czy magistrala jest całkowicie martwa? TAK. przejdź do punktu C1 NIE. niektóre moduły zgłaszają się. przejdź do punktu A7 A7. Sprawdź diody LED stanu modułów. Sprawdź zasilanie: 11-14VDC pomiędzy LAN +VE i LAN VE w module, który wykazuje awarię. Sprawdź diody LED (TX i RX) lub wyświetlacz w module, który wykazuje awarię. Diody LED są wyłączone. przejdź do punktu A8 Inny stan diod LED. Odczytaj rodzaj usterki. A8. Pomiar napięcia magistrali w podejrzanych modułach. Sprawdź napięcia pomiędzy poszczególnymi przewodami magistrali LAN w podejrzanych modułach. A9. Podejrzane moduły Jeżeli sprawdzenie przewodów, napięcia zasilania Magistrala całkowicie martwa C1. Pomiar napięć u Kontrolera Sprawdź napięcia zasilania magistrali w Module Kontrolera, porównując z tabelą. Jeżeli to nie jest przyczyną awarii, przejdź do punktu C2 C2. Problem okablowania lub modułów. Odłącz przewody magistrali od u Kontrolera. Podłącz Klawiaturę LCD i sprawdź komunikację. Jeżeli brak komunikacji, przejdź do punktu A7 i A8 Podłączaj po jednym module do magistrali, systematycznie szukając uszkodzonego modułu lub niepoprawnej sekcji magistrali. Jeżeli problem został zidentyfikowany, przejdź do punktu A8 Problemy niestabilności magistrali B1.Które moduły są niestabilne? Użyj Klawiatury LCD lub programu do przeglądu Upload / Download, sprawdź komunikaty o znalezionych i zagubionych modułach Komunikaty jasno określają typ i adres modułu. Zanotuj wykryte moduły. przejdź do punktu B2. B2.Czy wykryto zagubione moduły? Przejrzyj komunikaty o zagubionych modułach, sprawdzając czy ukazują się one wielokrotnie lub czy znikanie modułów powtarza się o określonych porach. Przejrzyj komunikaty otwarcia / zamknięcia drzwi, włączenia sygnalizatorów, wysterowania wyjść i zanotuj kiedy pojawiają się zaniki modułów. TAK. Podłączone urządzenia wprowadzają zbyt duże obciążenie zasilania modułu lub zakłócenia. Jeżeli magistrala, zasilanie lub urządzenia są niewłaściwie podłączone lub utworzona jest pętla uziemienia, mogą występować zakłócenia magistrali LAN. NIE. Przejdź do punktu A8 technical@ide.com.pl 21

22 Testowanie magistrali LAN. Wiele problemów z poprawną pracą magistrali LAN można zdiagnozować za pomocą woltomierza. 1. Test zasilania magistrali LAN za pomocą woltomierza, powinien zostać przeprowadzony przy najmniejszym obciążeniu magistrali. Aby to uczynić, należy: - Sprawdź czas odpytywania wszystkich zaadresowanych modułów w systemie. Czas odpytywania powinien być ustawiony na wartość 60/120 sekund lub więcej. - Odłącz przewody LAN A i LAN B od niezaadresowanych modułów. y niezaadresowane, wpięte w magistralę cały czas próbują wysłać informacje do u Kontrolera. - Sprawdź czy pozostałe urządzenia (klawiatury, czytniki) nie są używane przez innych użytkowników systemu. Przed wykonaniem testu zasilania, sprawdź diodę LED RX na płycie u Kontrolera, w celu potwierdzenia stanu minimalnej aktywności magistrali LAN. 2. W celu ustalenia, czy problem jest związany z okablowaniem magistrali LAN czy z którymś współpracującym modułem, należy wykonać testy: - z modułem podłączonym do magistrali, - samego okablowania, bez podłączonych modułów. Punkt testu Punkt testu Oczekiwany Problem LAN +ve LAN ve lub GND rezultat 11V-14V 0V. Otwarty obwód połączenia LAN +ve lub zwarcie pomiędzy LAN +ve i LAN ve. <11V. Zbyt dużo modułów zasilanych z zasilania magistrali. Przyczyną nadmiernego spadku napięcia może być także długość przewodów. LAN A LAN B mV <200mV. Zwarcie pomiędzy LAN A i LAN B Więcej niż 2 moduły w sekcji magistrali mają włączone terminatory magistrali. >400mV. Rozwarty obwód LAN A i/lub LAN B Tylko 1 moduł w sekcji magistrali ma włączony terminator magistrali. <0V (odczyt ujemny) Zamienione przewody LAN A i LAN B. LAN A LAN B LAN ve lub GND LAN ve lub GND 200mV-2,5V 200mV-2,5V <200mV / >2,5V. Jeden lub więcej modułów jest uziemiony, tworząc pętlę uziemienia. Zapewnij uziemienie tylko poprzez jeden moduł. Pamiętaj że pętla może się utworzyć poprzez urządzenia zewnętrzne, np. drukarka, zasilacz, czujka itp. Jeżeli w konfiguracji systemu, występuje wiele urządzeń, wprowadzających uziemienie, należy zastosować Izolatory magistrali LAN. jak wyżej technical@ide.com.pl 22

23 Opcje systemu. Rozszerzenie dostępnych opcji u Kontrolera i systemu możliwe jest przez zastosowanie specjalnego mikroukładu. Układ oznaczony jest U14 i znajduje się na płycie głównej u Kontrolera w pobliżu złącza Wejść Stref 9-16 i zworek LK3- LK6. W razie konieczności rozszerzenia możliwości systemu i otrzymania dodatkowych opcji, możliwa jest wymiana mikroukładu przez Instalatora. Cena mikroukładu jest zależna od rodzaju układu i oferowanych opcji. Uwaga. Jeżeli dodatkowe opcje mikroukładu są niedostępne dla zastosowanego u Kontrolera, należy dostosować wersję mikroukładu do wersji zastosowanego oprogramowania u Kontrolera. Jeżeli w Module Kontrolera zastosowane jest rozszerzenie pamięci 128k lub 512k, współpracujący mikroukład musi obsługiwać pamięć dodatkową. Tabela dostępnych opcji mikroukładów: Przeznaczenie Opcje i typy mikroukładów 1* 2 3 4^ 5 Standard 3000 Standard k 128k 512k 128k 512k Klimatyzacja TAK TAK Śluzowanie drzwi TAK TAK ACCEPT TAK TAK TAK TAK TAK Użytkownicy typu Tylko karty TAK TAK GSM SMS TAK TAK TAK TAK TAK Typ zapasowy TAK TAK Kontrola dostępu wind TAK TAK 128k RAM TAK TAK 512k RAM TAK TAK * Wersja mikroukładu dla systemu 3000 (32k pamięci) ^ Wersja mikroukładu dla systemu 4000 (128k pamięci) technical@ide.com.pl 23
