SZCZEGÓŁOWY OPIS ZADAŃ "e-zwiedzanie - wykonanie oraz montaż tablic z kodami QR"

Transkrypt

1 SZCZEGÓŁOWY OPIS ZADAŃ "e-zwiedzanie - wykonanie oraz montaż tablic z kodami QR" Załącznik nr 1 Opis przedmiotu zamówienia: Przedmiotem zamówienia jest wykonanie, dostawa i montaż w lokalizacjach wskazanych przez Zamawiającego tablic informacyjnych i tabliczek informacyjno-drogowskazowych z kodami QR w ramach projektu Budowa innowacyjnych e-usług w Gminie Miejskiej Kłodzko realizowanego w ramach w ramach Działania nr 2.1, Poddziałania nr w Osi Priorytetowej nr 2 Regionalnego Programu Operacyjnego Województwa Dolnośląskiego zgodnie z poniższą specyfikacją: 1. wykonanie, dostawa i montaż tablic informacyjnych z opisem zabytków Miasta /Tablica jednostronna montowana na ścianie w ilościach i wymiarach wg wykazu poniżej/ a. 900x700mm 6 szt. b. 600x500mm 4 szt. c. 1500x1000mm 1 szt. Poliwęglan lity 8 mm bb, poddruk UV wg projektu, krawędź gładka matowa, 4 otwory i 4 dystanse nierdzewne fi 15 mm Treść informacyjne zawarte na tablicach naniesione w sposób czytelny i trwały z filtrem UV gwarantującym odporność na działanie warunków atmosferycznych (deszcz, śnieg, mróz, nasłonecznienie, wiatr). Zakres prac obejmuje demontaż istniejących tablic 2. wykonanie, dostawa i montaż tablic informacyjnych z opisem zabytków Miasta /Tablica jednostronna montowana na ścianie w ilościach i wymiarach wg wykazu poniżej/ a. 800x1800 mm - 1 szt. b. 550x1800 mm - 1 szt. c. 520x1800 mm - 1 szt. d. 650x1880 mm - 1 szt. e. 950x1850 mm - 1 szt. f. 800x1400 mm - 1 szt. Tablice Poliwęglan z pełnym poddrukiem, matowane krawędzie rotule dystansowe, stal nierdzewna szlifowana 30 mm - 36 szt Treść informacyjne zawarte na tablicach naniesione w sposób czytelny i trwały z filtrem UV gwarantującym odporność na działanie warunków atmosferycznych (deszcz, śnieg, mróz, nasłonecznienie, wiatr). Zakres prac obejmuje demontaż istniejących gablot 3. wykonanie, dostawa i montaż 2 szt. tablic z panelami informacyjno-kierunkowymi A. lokalizacja: ul. Grottgera, ul.zawiszy Czarnego; B. Części składowe każdej z tablic: Fundament: konstrukcja stalowa zalewana betonem. Element zespalający: profil stalowy, cynkowany, o wym. zewnętrznych 45mm bezpośrednio osadzony w fundamencie. Kolumna słupka: profil aluminiowy, okrągły, o średnicy zewnętrznej 92mm, komory zaślepiane aluminiowymi płaskownikami wsuwanymi w odpowiednie prowadnice. Baza: ozdobny element wykonany jako odlew aluminiowy, maskujący miejsce zetknięcia się słupka z terenem.

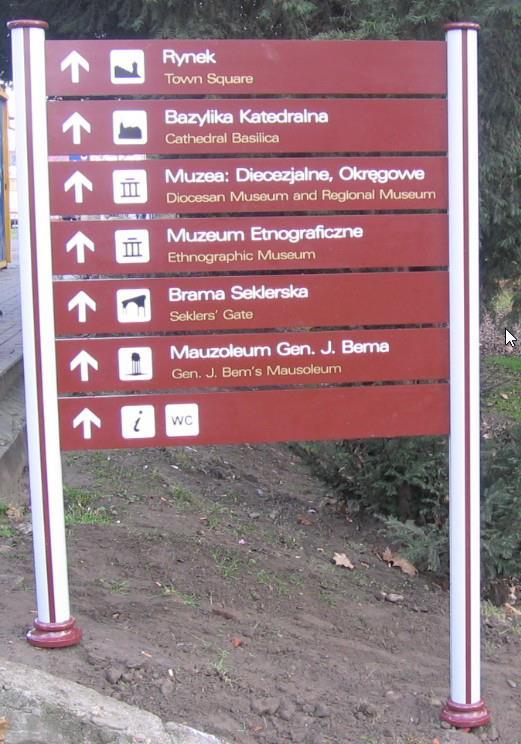

2 panele kierunkowe w ilości 7 szt. wykonane z profil aluminiowych o przekroju prostokątnym, Wymiar pojedynczego panelu: długość 1180 mm, wysokość 158 mm Panele mocowane są w komorach okrągłego profilu, zamknięte zaślepką PCV C. Zakres prac obejmuje demontaż istniejących infokiosków wzór 5. wykonanie, dostawa i montaż 4 szt. gablot podświetlanych z planem zabytkowego Centrum A. lokalizacja LP. nazwa tablicy rozmiar /mm/ 1. Parking przy ul. Noworudzkiej 2. ul. Grottgera 3. MUZEUM Ziemi Kłodzkiej ul. Łukasiewicza 4. Ratusz /przy głównym wejściu/ pl. B.Chrobrego wymiary zgodne ze schematem poniżej B. Specyfikacja: aluminium, wkład jedno lub dwu stronny, instalacja elektryczna, moduły LED, wkład: matówka wymienna PMMA (mleczna) z rolkami grawitacyjnymi, konstrukcja stalowa, ocynkowana. wycinanie laserowe (możliwość podświetlenia)

3 malowanie proszkowe (RAL), marki fundamentowe. wzór C. Zakres prac obejmuje demontaż istniejących tablic oraz infokiosku 6. wykonanie, dostawa i montaż 135 szt. tablic informacyjno-drogowskazowych, 11 tabliczek z QR kodami oraz 11 szt. słupków do montażu tablic Słupek kierunkowy o wysokości min. 320 cm z nazwami ulic, kierunkami do zabytków i dodatkowymi tabliczkami na kody QR przystosowany do wskazywania dowolnych kierunków. Słupek wykonany z profili i odlewów aluminiowych nasadzonych na stalową, rurę ocynkowaną, kotwioną w betonowym fundamencie prefabrykowanym. Powierzchnie aluminiowe malowane metodą proszkową zgodnie z wzornikiem palaty RAL. Części składowe słupka: Fundament: konstrukcja stalowa zalewana betonem.

4 Element zespalający: profil stalowy, cynkowany, o wym. zewnętrznych 45mm bezpośrednio osadzony w fundamencie. Kolumna słupka: profil aluminiowy, okrągły, o średnicy zewnętrznej 92mm, komory zaślepiane aluminiowymi płaskownikami wsuwanymi w odpowiednie prowadnice Baza: ozdobny element wykonany jako odlew aluminiowy, maskujący miejsce zetknięcia się słupka z terenem. Pierścień pośredni: element aluminiowy, wykonany jako odlew, rozdzielający poszczególne poziomy tabliczek. Pierścień wieńczący: element wykonany jako odlew aluminiowy, zamykający i uszczelniający słupek od góry. Zakres prac obejmujących wykonanie słupka do montażu tablicy: Wykopy pod betonowanie słupków należy wykonać ręcznie z zachowaniem ostrożności na okoliczność możliwości wystąpienia uzbrojenia podziemnego. Po zakończeniu robót Wykonawca zobowiązany jest przywrócić teren objęty pracami do stanu pierwotnego. Wykonawca odpowiedzialny jest za prawidłowe oznakowanie terenu prac, zapewnienie warunków bezpieczeństwa oraz za metody organizacyjno-techniczne stosowane w miejscu prowadzonych robót, Wykonawca zobowiązany jest do zabezpieczenia ciągłości ruchu pieszego i kołowego w miejscu prowadzonych robót. Wykonawca zobowiązany jest do uzyskania zgody od zarządcy terenu, na którym będzie montowany słupek z nazwą ulicy. Wykonawca wraz z ofertą prześle Zamawiającemu przykładową tablice z nazwą ulicy oraz tablice kierunkową. Koszty związane z uzgodnieniami oraz koszty transportu tablic i słupków ponosi Wykonawca. Tabliczki kierunkowe: profile aluminiowe o przekroju prostokątnym, o wym. długośc mm x wysokość 154 mm. Tabliczki mocowane są w komorach okrągłego profilu, zamknięte zaślepką PCV Napisy na tabliczkach wykonane są z folii samoprzylepnej. Treść informacyjne zawarte na tablicach naniesione w sposób czytelny i trwały z filtrem UV gwarantującym odporność na działanie warunków atmosferycznych (deszcz, śnieg, mróz, nasłonecznienie, wiatr). Zakres prac obejmujących wykonanie, dostawę i montaż 11 szt. tabliczek z kodami QR Tabliczka na kody QR dwustronna: profile aluminiowe o przekroju prostokątnym o wymiarach 200x230 mm. Napisy na tabliczkach wykonane są z folii samoprzylepnej. Tabliczka mocowana do słupka w komorach okrągłego profilu, zamknięte zaślepką PCV Treść informacyjne zawarte na tablicach naniesione w sposób czytelny i trwały z filtrem UV gwarantującym odporność na działanie warunków atmosferycznych (deszcz, śnieg, mróz, nasłonecznienie, wiatr). Informacje o lokalizacji tablic informacyjnych oraz słupów z tabliami informacyjno-drogowskazowymi stanowi tabela poniżej ilośc słupków lokalizacja słupka wykaz tablic Ilość tabliczek kierunkowych ilość tabliczek z QR kodami

5 1 Kościuszki/Jana Pawła II 1 Kościuszki/Daszyńskiego/Malczewskiego 1 Kościuszki/Grottgera(PKS) 1 Braci Gierymskich/grottgera 1 Słowackiego/Lutycka ul. T. Kościuszki x 2, ul. Jana Pawła II x 1 ul. T. Kościuszki x 2, ul. I. Daszyńskiego x 1 ul. J. Malczewskiego x 1 ul. T. Kościuszki x 1, ul. Grunwaldzka x 1 pl. Jedności x 1, ul. A. Grottgera x 1 PKP ul. Braci Gierymskich x 1, ul. A. Grottgera x 1 ul. J. Słowackiego x 1, ul. Lutycka x

6 1 Kolejowa/Łukasińskiego 1 Noworudzka/Nowy Świat 1 Zawiszy Czarnego/Traugutta/Wojska Polskiego 1 Wita Stwosza/Rynek 1 W.Stwosza/Grottgera/daszyńskiego/Matejki ul. Kolejowa x 1 ul. W. Łukasińskiego x 2 ul. Noworudzka x 2 ul. Nowy Świat x 1 ul. R.Traugutta x 1 ul. Wojska Polskiego x 2 ul. Zawiszy Czarnego x 1 pl. B.Chrobrego x 1 ul. W. Stwosza x 1 ul. Wodna x 1 ul. W.Łukasińskiego x 1 ul. W.stwosza x 1 ul. grottgera x 1 ul. Daszyńskiego x 1 ul. J. Matejki x

7 1 Traugutta/Armii Krajowej ul. I. Daszyńskiego x 1 ul. R.Traugutta x 1 ul. J. Matejki x 1 ul. W.Stwosza x wykonanie projektu graficznego tablic informacyjnych i tabliczek informacyjnodrogowskazowych z kodami QR w ramach projektu Projekt tablic informacyjnych jednostronnych z opisem zabytków miasta /wykaz w tabeli/ LP. nazwa tablicy rozmiar /mm/ 1 Mury obronne 900x700 2 Most gotycki św. Jana 600x x500 4 kościół pw. św. Jerzego i św. Wojciecha oraz Chrystusa Króla 600x x700 6 Kościół Wniebowzięcia Najświętszej Marii Panny 900x x700 8 Kościół Matki Bożej Różańcowej 1000x Kamienica Pod wilkiem 600x Dawna Tawerna 900x Kamienica Pod złotym jeleniem 900x kłodzkie kamienice 13 zabytki sakralne 14 zabytkowy rynek 15 Zabytki miasta cz.1 16 Zabytki miasta cz.2 17 Treść do uzgodnienie w późniejszym terminie a. 800x1800 b. 550x1800 c. 520x1800 d. 650x1880 e. 950x1850 f. 800x1400 Elementy obowiązkowe, które muszą być zawarte w projekcie graficznym tablic z opisem zabytków: tekst w języku polskim oraz CZ, DE, EN, grafika/rycina nawiązująca do opisu, kod QR, który po zeskanowaniu telefonem komórkowym da nam pełną informację o budowli, zestaw logotypów informujących o dofinansowaniu Projektu z Funduszy Europejskich. Szczegółowe zasady użycia logotypów, wraz z wersjami elektronicznymi logotypów opublikowane są na stronie internetowej Teksty w czterech językach (polski, angielski, niemiecki i czeski), fotografie oraz kody QR przesłane zostaną przez Zamawiającego po wyborze najkorzystniejszej oferty. Wykonawca na ich podstawie zobowiązany będzie do wykonania projektów graficznych tablic na podstawie przesłanego wzoru i przesłanie wszystkich projektów Zamawiającemu do akceptacji.

8 Projekt tablic informacyjnych jednostronnych z planem zabytkowego Centrum /gablota podświetlana/ LP. nazwa tablicy rozmiar /mm/ 1. Parking przy ul. Noworudzkiej /amfiteatr/ 2000x x MUZEUM Ziemi Kłodzkiej 4. Ratusz /przy głównym wejściu Elementy obowiązkowe, które muszą być zawarte w projekcie graficznym tablicy z planem zabytkowego centrum: PLAN Miasta (zabytkowe Centrum) z zaznaczonymi atrakcjami turystycznymi Miasta, legenda z wykazem atrakcji turystycznych w czterech językach (polski, angielski, niemiecki i czeski), kod QR przekierowujący do strony www, zestaw logotypów informujących o dofinansowaniu Projektu z Funduszy Europejskich. Szczegółowe zasady użycia logotypów, wraz z wersjami elektronicznymi logotypów opublikowane są na stronie internetowej Teksty w czterech językach (polski, angielski, niemiecki i czeski), fotografie oraz kody QR przesłane zostaną przez Zamawiającego po wyborze najkorzystniejszej oferty. Wykonawca na ich podstawie zobowiązany będzie do wykonania projektów graficznych tablic na podstawie przesłanego wzoru i przesłanie wszystkich projektów Zamawiającemu do akceptacji. Projekt tablic informacyjno-drogowskazowych, dwustronnych o wymiarach długość mm x wysokość 154mm. Kolorystyka tablic Brązowo-biała (oznakowanie dojazdu do atrakcji turystycznych) biało-niebieskiej(oznakowanie dojazdu do instytucji) niebiesko-białej (oznakowanie ulic) Wykaz atrakcji turystycznych: Zabytkowy Rynek,,,, Wykaz instytucji:,, PKS, PKP Wykaz nazw ulic: ul. I. Daszyńskiego, ul. R. Traugutta, ul. J. Matejki, ul. Armii Krajowej, pl. B. Chrobrego, ul. Wita Stwosza, ul. Wodna, ul. Wojska Polskiego, ul. Zawiszy Czarnego, ul. Noworudzka, ul. Nowy Świat, ul. T. Kościuszki, ul. Dusznicka, ul. Kolejowa, ul. W. Łukasińskiego, pl. Jedności, ul. A. Grottgera, ul. I. Daszyńskiego, ul. J. Malczewskiego, ul. Jana Pawła II, ul. J. Słowackiego, ul. Lutycka Projekt tabliczek z kodami QR jednostronne o wymiarach 200x230 mm Elementy obowiązkowe, które muszą być zawarte w projekcie graficznym tabliczek z QR KODAMI: nazwa zabytku w czterech językach (polski, angielski, niemiecki i czeski), kod QR przekierowujący do strony www przy każdej z nazw, zestaw logotypów informujących o dofinansowaniu Projektu z Funduszy Europejskich. Szczegółowe zasady użycia logotypów, wraz z wersjami elektronicznymi logotypów opublikowane są na stronie internetowej Teksty w czterech językach (polski, angielski, niemiecki i

9 czeski) oraz kody QR przesłane zostaną przez Zamawiającego po wyborze najkorzystniejszej oferty. Wykonawca na ich podstawie zobowiązany będzie do wykonania projektów graficznych tablic na podstawie przesłanego wzoru i przesłanie wszystkich projektów Zamawiającemu do akceptacji Wykaz obiektów, których nazwy powinny znaleźć się na tabliczce z kodami QR: Zabytkowy Rynek + kod QR, + kod QR, + kod QR, + kod QR, + kod QR, Zabytki sakralne + kod QR UWAGA! Wykonawca zobowiązany jest do uzyskania wszelkich niezbędnych pozwoleń, uzgodnień i opinii niezbędnych do realizacji przedmiotu zamówienia, ktrym jest wykonanie, dostawa i montaż w lokalizacjach wskazanych przez Zamawiającego tablic informacyjnych i tabliczek informacyjno-drogowskazowych z kodami QR.
