II. Cel dwiczenia: Zastosowanie oprogramowania ImagePro Plus

Transkrypt

1 POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Opracował dr inż. Krzysztof Pałka Laboratorium Technik komputerowych w inżynierii materiałowej ĆWICZENIE TK2-11,12 Akceptował: Kierownik Katedry prof. dr hab. B. Surowska I. Temat dwiczenia: Analiza obrazu II. Cel dwiczenia: Zastosowanie oprogramowania ImagePro Plus III. Ważniejsze pytania kontrolne: 1. Podstawowe właściwości materiałów przydatne w projektowaniu konstrukcji 2. Wpływ struktury materiału na jego właściwości 3. Technologia wytwarzania a uzyskiwana struktura 4. Metody ilościowe i jakościowe oceny struktury materiałów IV. Literatura: 1. Aizawa K., Sakaue K., Suenaga Y.: Image processing technologies : algorithms, sensors, and applications. Signal Processing and Communications Series 23. Marcel Dekker Inc., New York ; Basel, Dobrzaoski L.A.: Podstawy nauki o materiałach i metaloznawstwo. WNT Gliwice- Warszawa Jaśkiewicz W.: Stereologia związków struktury i właściwości materiałów. Wyd.Ucz. Politechniki Lubelskiej, Malina W., Smiatacz M.: Cyfrowe przetwarzanie obrazów. Akademicka Oficyna Wydawnicza EXIT, Warszawa Rudnicki Z.: Metody komputerowej analizy obrazów w badaniach tribologicznych. Wydawnictwa AGH, Ryś J. (red.): Stereologia w badaniach materiałoznawczych. Kraków Wisła Tadeusiewicz R., Korohoda P.: Komputerowa analiza i przetwarzanie obrazów. Politechnika Lubelska, Katedra Inżynierii Materiałowej,

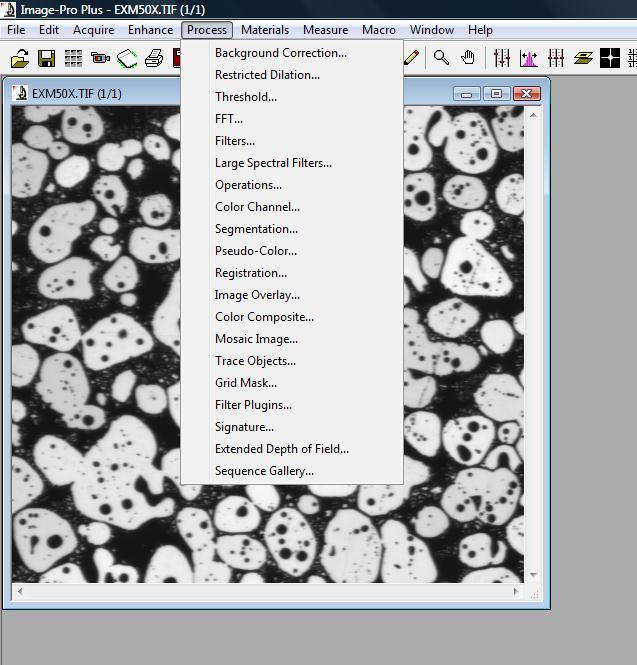

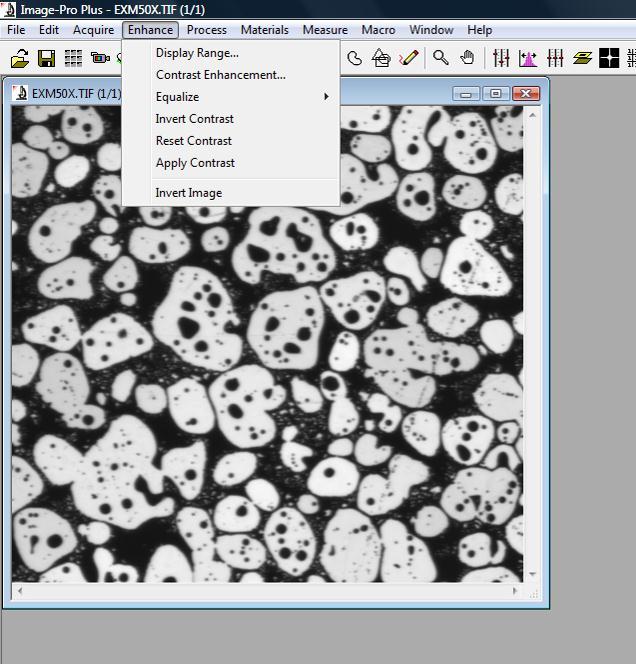

2 V. Przebieg dwiczenia: Przed rozpoczęciem dwiczenia student obowiązkowo zapoznaje się z zasadami obowiązującymi w laboratorium komputerowym Katedry Inżynierii Materiałowej. Prowadzący zajęcia sprawdza opanowanie wiadomości podanych w instrukcji BHP i znajomośd problematyki dwiczenia. Po dopuszczeniu do wykonania dwiczenia należy uruchomid komputery, uruchomid program ImagePro Plus. Akwizycja obrazu, filtry graficzne, raporty 1. Zapoznad się z możliwościami akwizycji obrazu w Menu Acquire. 2. Wczytad dowolny obraz z galerii Images w katalogu programu 3. Wykorzystując Menu Enhance oraz Menu Process sprawdzid działania poszczególnych filtrów oraz poprawid kontrast i ostrośd obrazu zgodnie z poleceniami Prowadzącego. 4. Po otrzymaniu zadao od Prowadzącego wykonad: wybór obszaru zainteresowao (AOI) oraz operacji na nim, dokonad korekty kontrastu i ostrości oraz zmiany wielkości i rozdzielczości obrazu, wykorzystad filtry w celu osiągnięcia najlepszej ostrości i jakości obrazu zastosowad filtr FFT do usunięcia zakłóceo harmonicznych. 5. Zapoznad się ze sposobami kalibracji Menu Measure Calibration. Copyright by K.Pałka, Lublin University of Technology,

3 6. Zapoznad się z działaniem generatora raportów i przygotowad formularz sprawozdania, obejmujący: nazwiska studentów i nr grupy, analizowany obraz, obszar AOI wyniki obróbki wyniki działania poszczególnych filtrów. 7. Gotowy formularz raportu wysład em Prowadzącemu, jako sprawozdanie z dwiczeo. Copyright by K.Pałka, Lublin University of Technology,

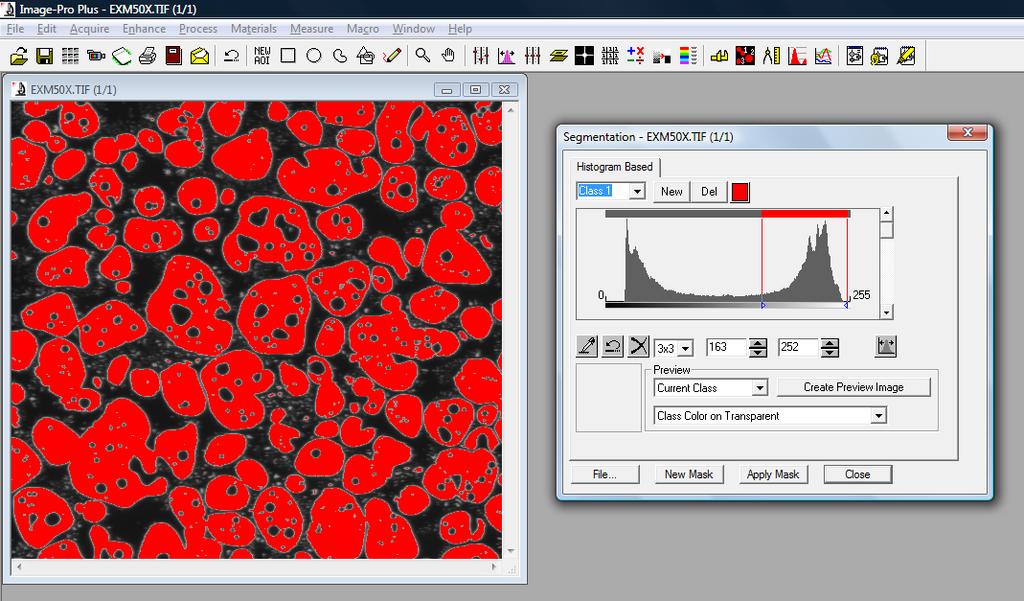

4 Pomiary, zliczanie, klasyfikacja 8. Po otrzymaniu zadao od Prowadzącego wykonad: wybór obszaru zainteresowao (AOI) oraz operacji na nim, dokonad korekty kontrastu i ostrości oraz, jeśli potrzeba, wykorzystad filtry w celu osiągnięcia najlepszej ostrości i jakości obrazu, 9. Dokonad kalibracji obrazu. 10. W Menu Measure wybrad Count/Size. w opcji Intensity Range Selection wybrad Manual I kliknąd Select Ranges, ustalid zakres wyboru obiektów z obszaru obrazu na podstawie histogramu intensywności (binaryzacja), w menu Count/Size-Measure wybrad Select Measurements, z galerii opcji pomiarowych wybrad wskazane przez Prowadzącego, Copyright by K.Pałka, Lublin University of Technology,

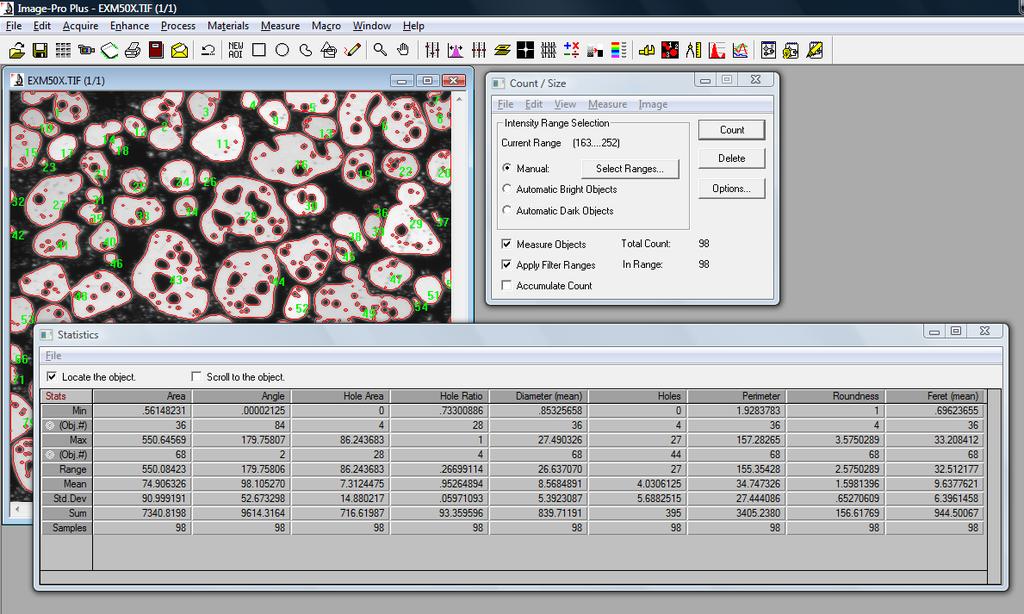

5 kliknąd Count i sprawdzid wyniki zaznaczenia obiektów przez powiększenie obrazu, z menu Count/Size-Edit wybrad Split objects i rozdzielid sklejone obiekty z menu View przejrzed wyniki pomiarów, statystyki oraz wykresy zależności (Scattergram), Copyright by K.Pałka, Lublin University of Technology,

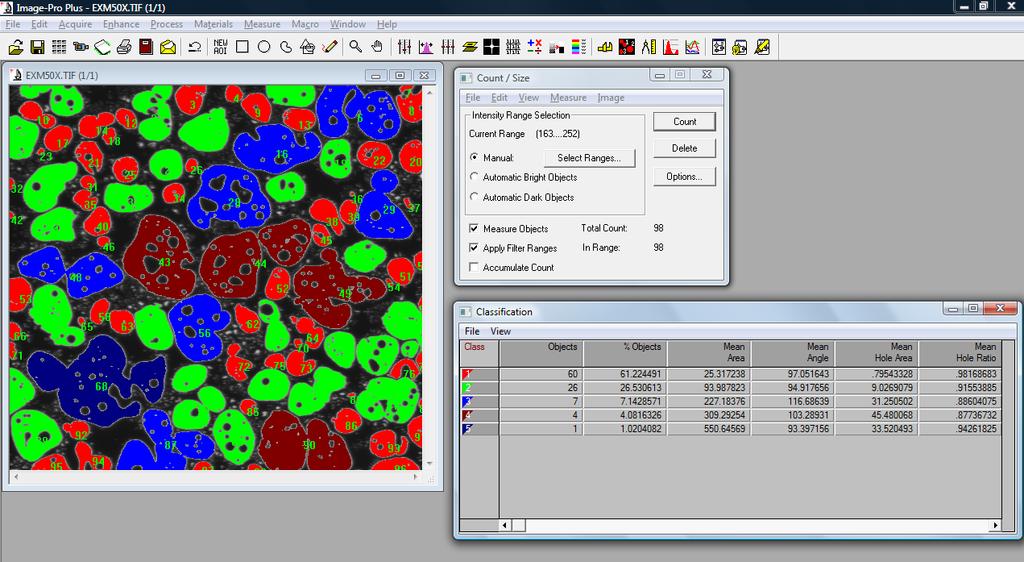

6 z menu Measure wybrad Auto Classification, wybrad wielkośd, względem której obiekty będą klasyfikowane oraz ustawid ilośd klas na 10 i kliknąd OK. Copyright by K.Pałka, Lublin University of Technology,
