1 INSTRUKCJA MONTAŻU I OBSŁUGI Scan DSA 10 Gratulujemy Państwu zakupu nowego pieca opalanego drewnem Scan! Zakupili Państwo produkt jednego z wiodących europejskich producentów pieców opalanych drewnem - jesteśmy pewni, że ten zakup da Państwu wiele lat przyjemności. Aby jak najlepiej wykorzystać piec, proszę stosować się do naszych porad i zaleceń. Proszę zapoznać się z niniejszą Instrukcją montażu i obsługi przed rozpoczęciem montażu pieca. SCAN A/S - DANIA 5492 VISSENBJERG

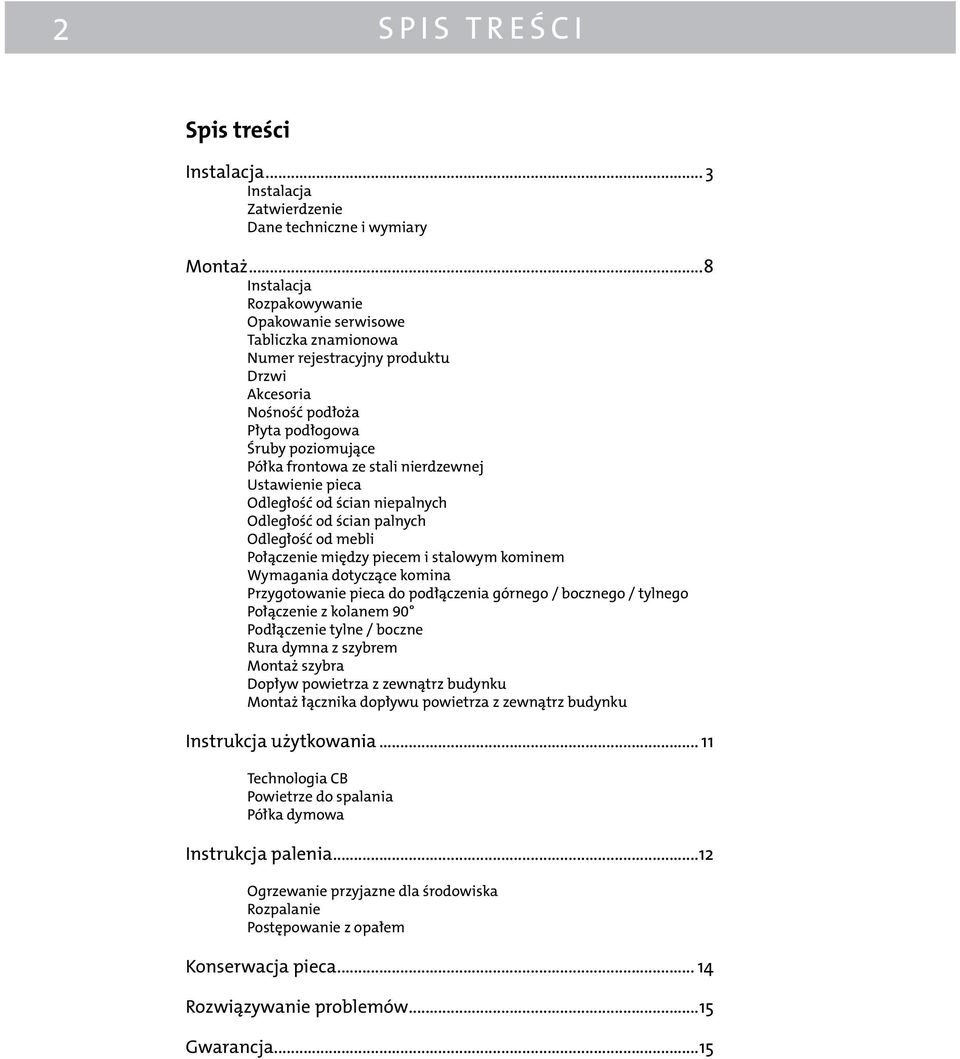

2 2 SPIS TREŚCI Spis treści Instalacja... 3 Instalacja Zatwierdzenie Dane techniczne i wymiary Montaż...8 Instalacja Rozpakowywanie Opakowanie serwisowe Tabliczka znamionowa Numer rejestracyjny produktu Drzwi Akcesoria Nośność podłoża Płyta podłogowa Śruby poziomujące Półka frontowa ze stali nierdzewnej Ustawienie pieca Odległość od ścian niepalnych Odległość od ścian palnych Odległość od mebli Połączenie między piecem i stalowym kominem Wymagania dotyczące komina Przygotowanie pieca do podłączenia górnego / bocznego / tylnego Połączenie z kolanem 90 Podłączenie tylne / boczne Rura dymna z szybrem Montaż szybra Dopływ powietrza z zewnątrz budynku Montaż łącznika dopływu powietrza z zewnątrz budynku Instrukcja użytkowania Technologia CB Powietrze do spalania Półka dymowa Instrukcja palenia...12 Ogrzewanie przyjazne dla środowiska Rozpalanie Postępowanie z opałem Konserwacja pieca Rozwiązywanie problemów...15 Gwarancja...15

3 INSTALACJA 3 Instalacja Właściciel domu odpowiada za zapewnienie przestrzegania wszelkich krajowych i lokalnych przepisów bezpieczeństwa w trakcie instalacji i montażu jest on również odpowiedzialny za stosowanie się do zaleceń dotyczących montażu i obsługi wyszczególnionych w niniejszej instrukcji. Każdy przypadek instalacji kominka lub pieca wymaga informowania lokalnych władz. Są Państwo również odpowiedzialni za wezwanie kominiarza, który przeprowadzi inspekcję i zatwierdzi instalację. Aby zapewnić najlepszą możliwa funkcjonalność i bezpieczeństwo instalacji, powinni Państwo wezwać profesjonalnego montera. Nasz Dealer Scan będzie w stanie polecić Państwu wykwalifikowanego montera z Państwa regionu. Informacje na temat Delaerów Scan znajdą Państwo na stronie Zatwierdzenie Jeżeli zamierzają Państwo podłączyć piec do istniejącego komina, warto skontaktować się z autoryzowanym dealerem Scan lub lokalnym kominiarzem, aby uzyskać poradę. Eksperci ci poinformują Państwa, czy Państwa kanał dymowy wymaga renowacji. W trakcie podłączania do komina prefabrykowanego proszę stosować się do zaleceń dostawcy dotyczących komina określonego typu. Niezależnie od tego, czy instalacją pieca zajmie się autoryzowany dealer Scan, czy zrobią to Państwo samodzielnie, proszę pamiętać, że przed rozpoczęciem użytkowania instalacja musi zostać zatwierdzona przez kominiarza. Dane techniczne i wymiary Badania zgodne z EN Emisja CO przy 13% O 2 : 0,09% 1135 mg/nm 3 Pył przy 13% O 2 : 29 mg/nm 3 NOx przy 13% O 2 : 121 mg/nm 3 Wydajność: 81 % Znamionowe obciążenie cieplne: 8 kw Temperatura komina: 270 C Przepływ na wylocie kanału dymowego: 8,5 g/s Zalecane podciśnienie w kanale dymowym: 16 Pa Zapotrzebowania na powietrze do spalania: 24 Nm 3 /h Zalecane paliwo: drewno Zużycie paliwa: 2,5 kg/h Jednokrotny załadunek paliwa: 2 kg Waga: 178 kg Średnica wewnętrzna króćca dymowego 175 mm Średnica zewnętrzna króćca dymowego 180 mm Typ zatwierdzenia: okresowe zasilanie w paliwo Okresowe zasilanie w paliwo oznacza normalne użytkowanie pieca. Innymi słowy, przed dołożeniem drewna należy poczekać, aż płomienie zanikną i pozostanie jedynie żar. Scan DSA 10 zbudowano zgodnie z posiadającym homologację typem produktu wyszczególnionym w Instrukcji montażu i obsługi dostarczanej z produktem. Deklaracja zgodności CE jest dostępna na

4 4 INSTALACJA Wymiary Scan DSA 10 * Środek wylotu tylnego ** Wysokość początku rury dymnej przy podłączeniu górnym *** Środek wlotu powietrza zewnętrznego

5 INSTALACJA 5 Instalacja Właściciel domu odpowiada za zapewnienie przestrzegania wszelkich krajowych i lokalnych przepisów bezpieczeństwa w trakcie instalacji i montażu jest on również odpowiedzialny za stosowanie się do zaleceń dotyczących montażu i obsługi wyszczególnionych w niniejszej instrukcji. Każdy przypadek instalacji kominka lub pieca wymaga informowania lokalnych władz. Są Państwo również odpowiedzialni za wezwanie kominiarza, który przeprowadzi inspekcję i zatwierdzi instalację. Aby zapewnić najlepszą możliwa funkcjonalność i bezpieczeństwo instalacji, powinni Państwo wezwać profesjonalnego montera. Nasz Dealer Scan będzie w stanie polecić Państwu wykwalifikowanego montera z Państwa regionu. Informacje na temat Delaerów Scan znajdą Państwo na stronie Rozpakowywanie W celu ochrony Państwa pieca, zalecamy aby nie zdejmowali Państwo plastikowego opakowania pieca przed zakończeniem montażu. Opakowanie serwisowe Opakowanie serwisowe zawiera następujące elementy: zamocowanie króćca dymowego (nie stosowane z tym modelem Scan); uszczelnienie króćca dymowego (nie stosowane z tym modelem Scan); zamocowani zabezpieczające (nie stosowane z tym modelem Scan); zapewniające bezpieczeństwo w trakcie transportu plastikowe zatyczki umieszczane w otworze na spodzie pieca (niestosowane z tym modelem Scan); rozmaite narzędzia; rękawica; rozpałkę do pierwszego rozpalenia. Tabliczka znamionowa Wszystkie piece Scan opalane drewnem posiadają tabliczkę znamionową, na której podano dane techniczne wg normy oraz odległość od materiałów palnych.

6 6 INSTALACJA Numer seryjny produktu Zdejmij półkę frontową aby odczytać i zanotować numer seryjny pieca. Nośność podłoża Wszystkie produkty z naszego asortymentu klasyfikowane są jako kominki do eksploatacji przy małych obciążeniach w większości przypadków nie zachodzi potrzeba wzmacniania podłogi, a zatem zazwyczaj możliwe jest wykorzystywanie normalnej podłogi. Powinni Państwo upewnić się jednak, że strop jest w stanie utrzymać ciężar pieca a także komina jeżeli będzie on montowany. Płyta podłogowa Jeżeli piec ustawiony będzie na podłodze z materiałów palnych, należy przestrzegać krajowych i lokalnych przepisów dotyczących niepalnej płyty podłogowej, której zadaniem jest przykrycie podłogi wokół pieca. Lokalny dealer Scan może przekazać Państwu zalecenia dotyczące zasad ochrony otaczających piec materiałów palnych. Zadaniem płyty podłogowej jest zabezpieczanie podłogi i materiałów palnych przed iskrami. Płyta podłogowa może być wykonana ze stali lub ze szkła, zaś piec można ustawiać na posadzce ceglanej, z kamienia naturalnego lub podobnych materiałów. Piec Scan posiada zintegrowaną płytę podłogową i w rezultacie może być ustawiany na dowolnym materiale palnym bez podkładki ochronnej. Śruby poziomujące Piec Scan ma w podstawie 6 śrub, przy pomocy których można go wypoziomować. Drzwi Na czas transportu drzwi w piecu są zablokowane. Można je podnieść, wyciągając sworzeń blokujący z prawej strony i ciągnąc za uchwyt drzwi do góry. Sworzeń blokujący posiada jedno aktywne położenie, które można osiągnąć poprzez pokręcanie gałką (drzwiczki całkowicie podniesione lub opuszczone) do momentu charakterystycznego kliknięcia. Aktywne położenie sworznia blokującego powinno być używane tylko w skrajnych położeniach drzwiczek. W trakcie codziennej eksploatacji należy używać sworznia blokującego w pozycji nieaktywnej, aby prowadnica drzwi nie była rysowana i nie zużywała się niepotrzebnie. Usuń półkę frontową i osłonę dolną, a następnie wypoziomuj piec wkręcając lub wykręcając śruby. Można użyć do tego klucza dostarczonego w opakowaniu serwisowym. Korzystając z całkowitego otwarcia drzwi można je w tej pozycji krótkotrwale zablokować aktywując sworzeń blokujący (dla dołożenia opału, czyszczenia szyby i wnętrza paleniska) Akcesoria Następujące akcesoria są dostępne dla tego modelu pieca: Ozdobne narożniki. Ozdobna osłona rury dymnej. Półki frontowe z następujących materiałów: stal nierdzewna czarne szkło mrożone szkło Elementy podłączeniowe do doprowadzenia powietrza zewnętrznego. Półka frontowa ze stali nierdzewnej Wciśnij kołek dystansowy w otwory w półce podkładowej i zamontuj ją na piecu. Następnie połóż na kołki dystansowe półkę frontową.-

7 INSTALACJA 7 Ustawienie pieca Piec należy ustawić tak, by możliwe było czyszczenie samego pieca, kanału dymowego oraz komina. Położenie względem ścian niepalnych Zalecamy, by w przypadku ustawiania pieca przy ścianie niepalnej ze względu na wygodę czyszczenia zachowali Państwo minimalną odległość 50 mm pomiędzy tyłem pieca a ścianą. Odległość od ścian palnych W rogu pod kątem 45 do ściany Tył równolegle do ściany Odległość do mebli: 1000 mm Proszę jednak upewnić się, że meble lub inne elementy wyposażenia nie są narażone na przegrzanie na skutek zbyt małej odległości od pieca.

8 8 MONTAŻ Połączenie między piecem i stalowym kominem Państwa dealer Scan lub lokalny kominiarz może doradzić Państwu przy wyborze marki i typu komina stalowego. Dzięki temu zyskają Państwo pewność, że komin będzie dopasowany do pieca opalanego drewnem. Zasadniczo długość kanału dymowego nie powinna być mniejsza niż 3,5 m licząc od górnej krawędzi pieca. Wybór nieprawidłowej długości lub średnicy komina stalowego może mieć wpływ na pogorszenie funkcjonalności. Proszę zawsze dokładnie przestrzegać zaleceń dostawcy komina. Podłączenie z kolanem 90 (wylot górny spalin) Jeżeli piec ma być podłączony przy pomocy kolana, drzwiczki rewizyjne kolana muszą znajdować się na pionowym odcinku rury, tak by możliwe było czyszczenie odcinka poziomego poprzez pokrywę dostępu. Wymogi dotyczące komina Komin musi posiadać etykiety T400 i G dla celów badań sadzy. Przygotowanie pieca do podłączenia górnego / bocznego / tylnego Przed podłączeniem rury dymnej należy usunąć odpowiednią dla danego podłączenia zaślepkę w następujący sposób: 1. Skorzystaj z dołączonych narzędzi (patrz pakiet serwisowy) w celu odkręcenia śrub mocujących odpowiednią zaślepkę wylotu spalin. 2. Poruszaj zaślepką tam i z powrotem kilka razy, aby ją poluzować przed wyjęciem. Rura dymna maks. ø 275 Rura dymna maks. ø 240 Rura dymna maks. ø 195 Zaślepka wylotu górnego spalin Podłączenie tylne / boczne W przypadku podłączenia tylnego / bocznego, zalecamy zastosowanie kolana 2x45 z wyczystką w celu ułatwienia czyszczenia rury dymnej. Zachowaj odległość 160 mm od środka z tyłu / boku i dolnej krawędzi kolana. Zaślepka wylotu spalin tylnego / bocznego

9 MONTAŻ 9 Rura dymna z szybrem Wraz z piecem dostarczany jest szyber. Zalecamy jego montaż w rurze dymnej (patrz Używanie pieca w zróżnicowanych warunkach pogodowych ). Rura dymna z zamontowanym szybrem Montaż szybra Aby zamontować szyber, wywierć otwory rurze dymnej. Zmontuj elementy szybra zgodnie z poniższym schematem. Napręż sprężynę tak, aby możliwe było ustawienie klapy szybra w pożądanej pozycji. Zaleca się, aby ustawić klapy w pozycji pełnego otwarcia.

10 10 MONTAŻ Dopływ powietrza z zewnątrz budynku W dobrze uszczelnionym domu, powietrze zużyte w procesie spalania musi zostać zastąpione świeżym - odnosi się to przede wszystkim do domów z mechaniczną wentylacją. Istnieje wiele sposobów by sprawdzić zachodzącą wymianę powietrza. Istotne jest by zapewnić stałą dostawę powietrza do pokoju, w którym znajduje się kominek. Dolot doprowadzający powietrze z zewnątrz budynku musi znajdować się jak najbliżej pieca. W przypadku gdy nie korzystamy z pieca, musi istnieć możliwość całkowitego zamknięcia tego dolotu. Należy przestrzegać krajowych i lokalnych przepisów budowlanych w przypadku wykonywania podłączenia dopływu świeżego powietrza. Montaż łącznika dopływu powietrza z zewnątrz budynku Montaż łącznika dopływu powietrza zewnętrznego należy wykonać zgodnie z poniższym schematem. Łącznika dopływu powietrza zewnętrznego

11 INSTRUKCJA UŻYTKOWANIA 11 Technologia CB (Clean Burning czyste spalanie) Piec Scan DSA 10 wyposażony jest w technologię CB. Aby możliwe było optymalne spalanie gazów wydzielanych w trakcie procesu spalania, powietrze doprowadzane jest przez specjalnie zaprojektowaną instalację. Wstępnie podgrzane, doprowadzane jest do komory spalania przez niewielkie otwory pod półką dymową. Natężenie przepływu powietrza zależy od prędkości spalania i nie może być regulowane. Powietrze do spalania Powietrze do spalania jest wstępnie ogrzewane i doprowadzane bezpośrednio do paleniska. Jednocześnie przepływ powietrza do spalania oczyszcza szybę, co pozwala uniknąć gromadzenia się na niej sadzy. Od natężenia przepływu powietrza do spalania zależy wydajność cieplna pieca. Półka dymowa Półka dymowa znajdują się w górnej części komory spalania. Wstrzymują one przepływ dymu, dzięki czemu pozostaje on dłużej w komorze spalania, zanim wydobędzie się przez komin. Pozwala to obniżyć temperaturę gazów dymowych, ponieważ mają one więcej czasu na przekazanie ciepła do kominka. Półki dymowe muszą być zdejmowane w trakcie czyszczenia patrz: Konserwacja pieca. Proszę pamiętać, że półki dymowe wykonane są z porowatego materiału ceramicznego i mogą pęknąć. Proszę zachować ostrożność w trakcie pracy konserwacyjnych. Półki dymowe ulegają zużyciu i nie są objęte gwarancją. Ustawienie przy zwykłym obciążeniu: 20% Półki dymowe Regulator powietrza do spalania Wylot kanalików CB Trzpień mocujący półki dymowej

12 12 INSTRUKCJA PALENIA Ogrzewanie przyjazne dla środowiska Nie można dopuścić do ograniczania przepływu produktów spalania z pieca do tego stopnia, że w trakcie okresu odgazowywania nie będą widoczne żadne płomienie, ponieważ spalanie w takiej sytuacji jest szczególnie niewydajne. Gazy wydobywające się z drewna nie spalają się z powodu niskiej temperatury w komorze spalania. Część gazów pozostaje w piecu i kanale dymowym jako sadza, a to może prowadzić powstania pożaru w kominie. Dym opuszczający komin jest szkodliwy dla środowiska i posiada nieprzyjemny zapach. Rozpalanie Zalecamy stosowanie rozpałek lub podobnych produktów dostępnych u dealera Scan. Stosowanie rozpałek pomaga szybciej rozpalić drewno, a także utrzymać czystość procesu spalania. Stosowanie rozpałek w płynie nie jest wskazane! Rozpalanie z góry na dół 2 polana o długości około 30 cm i masie około 1,0 1,3 kg każde. 1 polano o długości około 25 cm i masie około 0,5 kg szczap o łącznej masie około 400 g. 3 rozpałki. Skrzyżuj duże polana w centralnej części komory spalania w odległości 1 2 cm od siebie i luźno rozmieść na nich szczapy, a następnie umieścić pomiędzy nimi rozpałki i podpal je. Połóż na szczapach mniejsze polano pod niewielkim nachyleniem w stosunku do większych polan. Ustaw regulatory powietrza do spalania w położeniu maksymalnie na prawo na około minut. Gdy większe polana należycie się rozpalą, ustaw pożądane natężenia przepływu powietrza do spalania. Rozpalanie z góry na dół jest przyjazne dla środowiska. Palenie ciągłe Istotne jest osiągnięcie możliwie jak najwyższej temperatury w komorze spalania. Dzięki temu piec i drewno wykorzystywane są w sposób najwydajniejszy, a ponadto proces spalania jest czysty. Jednocześnie udaje się uniknąć gromadzenia się sadzy na ścianach komory spalania i na szybie. W trakcie palenia nie powinien być widoczny dym, a jedynie ruch powietrza świadczący o zachodzącym procesie spalania. Po zakończeniu fazy rozpalania w piecu powinna znajdować się dość gruba warstwa żaru można wówczas zacząć dokładać do pieca. Ułóż w palenisku 2 polana o masie około 1,0 1,2 kg i długości około 30 cm. Uwaga! Drewno musi rozpalać się szybko właśnie dlatego zalecamy ustalanie maksymalnego natężenia przepływu powietrza do spalania. Palenie w piecu przy zbyt niskiej temperaturze i przy zbyt małej ilości powietrza do spalania może prowadzić do gwałtownego spalania się gazów, co może spowodować uszkodzenie pieca. W trakcie dokładania polan zawsze ostrożnie otwieraj drzwi pieca, tak by uniknąć wydobywania się dymu. Drewno należy dokładać, kiedy płomienie są jeszcze dobrze widoczne. Stosowanie pieca wiosną i jesienią Zaleca się rozpalanie pieca od czasu do czasu za pomocą metody z góry na dół, gdy pogoda jest zmienna, a zapotrzebowanie na ciepło nie jest zbyt duże, czyli na przykład wiosną lub jesienią. Palenie z otwartymi drzwiami pieca Należy pamiętać, że piec opalany drewnem nie był przeznaczony do ciągłego palenia przy otwartych drzwiach, gdyż ten rodzaj pracy oznacza nieefektywne spalanie, słabą wydajność i wyższy poziom emisji. Jeśli jednak palimy w piecu z otwartymi drzwiami należy pamiętać, że dym może wydostać się z pieca. Przyczyną jest fakt, że temperatura dymu na szczycie komina jest niższa od temperatury sufitu w pomieszczeniu, w którym znajduje się piec, a tym samym jest niższe ciśnienia w pomieszczeniu niż w kominie. To, czy dym wydostaje się do pokoju zależy od konstrukcji komina. Spróbuj palić przy otwartych drzwiach w różnych warunkach pogodowych. Jeśli nie ma cofania się dymu, instalacja jest bardzo dobry. Dlaczego potrzebny jest komin Komin to silnik pieca na drewno jego parametry mają decydujący wpływ na działanie pieca. Ciąg kominowy wytwarza w piecu podciśnienie, które wyciąga dym z pieca i zaciąga powietrze, zasilając proces spalania. Powietrze wykorzystywane do spalania służy również do oczyszczania szyby z sadzy. Przyczyną powstawania ciągu kominowego jest różnica temperatur wewnątrz i na zewnątrz komina. Im wyższa będzie taka różnica, tym lepszy będzie ciąg kominowy. Ważne jest zatem, by komin osiągnął temperaturę roboczą, zanim ustawiona zostanie zasuwa w położeniu ograniczającym spalanie w piecu (komin ceglany osiąga temperaturę roboczą później niż stalowy). Bardzo istotne jest, by przy słabym ciągu kominowym spowodowanym niekorzystnym wiatrem i warunkami atmosferycznymi, temperatura robocza osiągana była możliwie jak najszybciej. Proszę upewnić się, że drewno rozpali się możliwie jak najszybciej (tak, by płomienie były widoczne). Proszę porąbać drewno na mniejsze niż zwykle kawałki, zastosować dodatkową rozpałkę itp. Po dłuższych okresach nieużywania trzeba sprawdzać, czy komin nie został zablokowany. Możliwe jest podłączanie kilku palenisk do tego samego komina. Należy jednak poprosić miejscowego kominiarza o sprawdzenie, czy jest to zgodne z lokalnymi przepisami. Niezależnie od tego, jak dobry będzie komin, nie będzie on spełniać swojego zadania, jeżeli nie będzie prawidłowo użytkowany. Z drugiej strony, nawet kiepski komin może zapewniać zadowalające rezultaty, gdy jest właściwie eksploatowany.

13 INSTRUKCJA PALENIA 13 Stosowanie pieca w zróżnicowanych warunkach pogodowych Wiatr opływający komin może mieć duży wpływ na działanie pieca w zróżnicowanych warunkach pogodowych może się okazać, że konieczne będzie regulowanie przepływu powietrza w celu osiągnięcia dobrych parametrów spalania. Pomocne może się również okazać zainstalowanie szybra w kanale dymowym, ponieważ daje on możliwość regulowania ciągu w zmiennych warunkach wiatrowych. Również mgła może mieć duży wpływ na to, jak dobry będzie ciąg kominowy także w jej trakcie konieczne może okazać się regulowanie natężenia przepływu powietrza w celu osiągnięcia dobrych rezultatów spalania. Uwagi ogólne Państwa piec nie jest przeznaczony do palenia ciągłego przez okresy przekraczające 24 godziny. Proszę pamiętać, że części pieca, a zwłaszcza powierzchnie zewnętrzne, są gorące w trakcie palenia! Proszę zachować należyta ostrożność. Gdy piec nie jest używany, można zamknąć szyber, aby uniknąć ciągów w piecu, a zimą wychładzania pomieszczeń. Po dłuższych przerwach, przed rozpaleniem należy sprawdzić, czy drogi wylotowe dymu nie są zablokowane. Pożar w kominie W przypadku wystąpienia pożaru w kominie należy zamknąć drzwiczki oraz wszystkie zasuwy pieca. W razie potrzeby należy wezwać straż pożarną. Postępowanie z paliwem Wybór drewna/paliwa Jako paliwo można stosować dowolny rodzaj suchego drewna do ogrzewania lepiej nadają się jednak gatunki twardsze, takie jak buk czy jesion, ponieważ palą się one bardziej równomiernie i zostaje po nich mniej popiołu. Doskonałym opałem są również inne rodzaje drewna, takie jak klon, brzoza czy świerk. Przygotowanie Drewno opałowe ma najlepsze parametry, gdy drzewo zostanie ścięte, rozpiłowane i porąbane przed 1 maja. Proszę pamiętać o przycięciu polan tak, by ich wielkość odpowiadała rozmiarom komory spalania pieca. Zalecamy średnicę 6 10 cm. Długość powinna być około 6 cm mniejsza od szerokości komory spalania, by w pozostałej jej przestrzeni mogła następować swobodna cyrkulacja powietrza. Polana o większej średnicy wymagają rozrąbania. Drewno rozrąbane wysycha szybciej. W przypadku stosowania wilgotnego drewna większość energii z niego odzyskanej będzie wykorzystywana na odparowanie wody. Temperatura w piecu nie wzrośnie, a pomieszczenie nie zostanie wystarczająco ogrzane. Takie spalanie nie jest ekonomiczne i powoduje gromadzenie się sadzy na szybie, w piecu i w kominie. Spalanie wilgotnego drewna powoduje zanieczyszczanie środowiska. Zrozumienie jednostek, w których mierzy się drewno Do pomiaru drewna stosowane są zróżnicowane jednostki. Przed jego zakupem warto się z nimi zapoznać. Dostępne są (np. w bibliotekach publicznych) rozmaite broszury obmawiające ten temat. Zabronione materiały opałowe Nie wolno spalać drewna malowanego, impregnowanego metodą ciśnieniową lub klejonego, a także drewna przyniesionego przez morze. Zabronione jest spalanie płyt wiórowych, z tworzyw sztucznych lub papieru poddanego obróbce chemicznej. Substancje te są niebezpieczne dla ludzi, dla środowiska, dla pieca i dla komina. Wartość opałowa drewna Poszczególne gatunki drewna mają zróżnicowaną wartość opałową. Innymi słowy, w przypadku niektórych gatunków trzeba zastosować więcej drewna, aby osiągnąć taką samą wydajność cieplną. W niniejszej instrukcji obsługi przyjęto, iż będzie spalany buk, który charakteryzuje się wysoka wartością opałową, a ponadto jest łatwo dostępny. Jeżeli będzie stosowany dąb lub buk, należy pamiętać, że te gatunki drewna posiadają większą wartość opałową niż np. brzoza. Pamiętaj o stosowaniu mniejszej ilości drewna, tak by można było zapobiec uszkodzeniu pieca. Gatunki drewna kg suchego w porównaniu drewna/ m3 do buka Grab % Buk/dąb % Jesion % Klon % Brzoza % Sosna % Jodła % Topola % Przechowywanie Przed rozpaleniem, rozpiłowane i rozrąbane drewno opałowe musi być przechowywane w suchym miejscu przez okres od roku do dwóch lat. Drewno schnie szybciej, jeżeli składowane jest w miejscu przewiewnym. Przed użyciem należy przez kilka dni przechowywać drewno w temperaturze pokojowej. Pamiętaj, że drewno chłonie wilgoć jesienią i wiosną. Wilgoć Aby uniknąć szkodliwego wpływu na środowisko oraz by zapewnić optymalne spalanie, należy doskonale wysuszyć drewno przed użyciem go w charakterze drewna opałowego. Maksymalna wilgotność nie powinna przekraczać 21%. Najlepsze rezultaty osiągane są przy wilgotności rzędu 15 18%. Łatwym sposobem na sprawdzenie, czy drewno jest suche, jest stuknięcie jednym polanem w drugie. Jeżeli drewno jest wilgotne, dźwięk będzie matowy.

14 14 KONSERWACJA Konserwacja pieca Oprócz regularnego czyszczenia kanału dymowego piec nie wymaga żadnych innych regularnych zabiegów konserwacyjnych. Powierzchnie powlekane Piec należy czyścić, odkurzając go za pomocą suchej, nie pozostawiającej włókien szmatki. Jeżeli powłoka wierzchnia ulegnie uszkodzeniu, można zakupić u autoryzowanego dealera Scan farbę w aerozolu. Możliwe jest występowanie nieznacznych różnic barwnych rozpyli preparat na większej powierzchni, aby osiągnąć najlepsze rezultaty. Najlepsze wyniki zapewnia również nanoszenie farby w aerozolu, gdy piec jest rozgrzany na tyle, by można go było jeszcze dotknąć dłonią. Czyszczenie szyby Piece na drewno Scan projektowane są tak, by możliwe było zapobieżenie gromadzeniu się dużych ilości sadzy na szybie. Najlepszym sposobem osiągnięcia tego celu jest zapewnienie odpowiedniego zasilania w powietrze do spalania. Ważne jest również stosowanie suchego drewna oraz posiadanie komina o prawidłowych wymiarach. Mimo stosowania się do wszystkich naszych zaleceń, na szybie może dojść do nagromadzenia się niewielkiej błony z sadzy. Można ja łatwo usunąć, czyszcząc szybę suchą szmatką i preparatem do czyszczenia szyb. Autoryzowany dealer Scan oferuje specjalny preparat do czyszczenia szyb kominkowych. Czyszczenie kanału dymowego i pieca Należy przestrzegać krajowych i lokalnych przepisów dotyczących czyszczenia kanałów dymowych. Zalecamy regularne zlecanie czyszczenia pieca kominiarzowi. Przed rozpoczęciem czyszczenia pieca i kanału dymowego zdemontuj płyty dopalające. Podczas konserwacji i napraw pieca należy stosować wyłącznie oryginalne części zamienne. Uwaga! Przed rozpoczęciem prac konserwacyjnych lub naprawczych proszę upewnić się, że piec jest zimny. Demontaż płyt dopalających Podnieś dolną półkę dopalającą, zdemontować znajdujące się po bokach kołki, a następnie wyjmij półkę z pieca. Górną półkę zdemontuj w ten sam sposób. Montaż półek wykonaj w odwrotnej kolejności w stosunku do demontażu. Okładzina komory spalania Na skutek występowania wilgoci lub w trakcie procesu nagrzewania i stygnięcia, na okładzinie komory spalania mogą pojawić się niewielkie pęknięcia. Nie mają one wpływu na wydajność cieplną ani na trwałość pieca. Jeżeli jednak okładzina zacznie się kruszyć, konieczna będzie jej wymiana. Okładzina komory spalania nie jest objęta gwarancją. Uszczelnienia Wszystkie piece opalane drewnem posiadają uszczelnienia z materiału ceramicznego montowane w piecu, przy drzwiczkach oraz/lub przy szybie. Uszczelnienia te ulegają zużyciu i muszą być wymieniane w razie potrzeby.

15 ROZWIĄZYWANIE PROBLEMÓW 15 Wydobywanie się dymu Wilgotne drewno. Brak odpowiedniego ciągu w kominie. Wymiary komina nieodpowiednie dla piec. Sprawdzić, czy kanał dymowy/komin nie są zablokowane. Sprawdzić, czy komin ma odpowiednią wysokość, biorąc pod uwagę otoczenie? Podciśnienie w pomieszczeniu. Drzwi zostały otwarte przed całkowitym wypaleniem się żaru. Zbyt szybkie palenie się drewna Zawory powietrzne ustawione nieprawidłowo. Półka dopalająca nieprawidłowo zamontowane lub jej brak. Zła jakość drewna opałowego (odpady, palety itp.). Zbyt duży komin. Gromadzenie się sadzy na szybie Nieprawidłowe ustawienie natężenia przepływu powietrza do spalania. Wilgotne drewno. Zbyt duże polana użyte do rozpalenia. Zła jakość drewna opałowego (odpady, palety itp.). Brak odpowiedniego ciągu w kominie. Podciśnienie w pomieszczeniu. Zbyt intensywne gromadzenie się sadzy w kominie Niewłaściwe spalanie (potrzebna większa ilość powietrza). Wilgotne drewno. Szarzenie powierzchni pieca Wilgotne drewno. Niewystarczająca ilość drewna. Drewno złej jakości o niskiej wartości opałowej. Nieprawidłowo zamontowane półki dopalające. Nieprzyjemny zapach pieca Lakier na piecu twardnieje, gdy urządzenie stosowane jest po raz pierwszy może to być źródło nieprzyjemnego zapachu. Otwórz okno lub drzwi, aby zapewnić odpowiednią wentylację, a także upewnij się, że piec został wystarczająco rozgrzany, tak by można było uniknąć powstawania nieprzyjemnego zapachu w przyszłości. Gwarancja Wszystkie opalane drewnem urządzenia Scan wykonywane są z wysokiej jakości materiałów oraz podlegają surowej kontroli jakości przed opuszczeniem zakładu produkcyjnego. Udzielamy pięcioletniej gwarancji na błędy lub usterki produkcyjne. W trakcie nawiązywania kontaktu z nami lub z Państwa autoryzowanym dealerem Scan, w związku z roszczeniem gwarancyjnym, muszą Państwo podać numer rejestracyjny pieca. Gwarancja obejmuje wszystkie części, które zdaniem Scan A/S będą wymagać naprawy lub wymiany na skutek wady produkcyjnej lub konstrukcyjnej. Gwarancja obejmuje wyłącznie pierwotnego nabywcę produktu i nie jest przenoszalna (z wyjątkiem wcześniejszej sprzedaży dealerskiej). Gwarancja obejmuje jedynie uszkodzenia spowodowane wadami produkcyjnymi lub konstrukcyjnymi. Pozycje nieobjęte gwarancją Części ulegające zużyciu, takie jak okładzina komory spalania, półki dopalające, ruszt, szyba, płytki i uszczelnienia (z wyjątkiem usterek występujących w momencie dostawy). Usterki spowodowane zewnętrznymi wpływami fizykochemicznymi w trakcie transportu, przechowywania i montażu bądź w terminie późniejszym. Gromadzenie się sadzy na skutek słabego ciągu kominowego, stosowania wilgotnego drewna lub nieprawidłowej eksploatacji. Koszty dodatkowego ogrzewania związanego z naprawą. Koszty transportu. Koszty instalacji i usunięcia pieca. Utrata gwarancji W przypadku nieprawidłowej instalacji (instalator odpowiada za przestrzeganie przepisów prawa krajowego i lokalnego, a także za stosowanie się do Instrukcji montażu i obsługi pieca opalanego drewnem wraz z akcesoriami). W przypadku niewłaściwego użytkowania i/lub stosowania zabronionych paliw lub nieoryginalnych części zamiennych (patrz: niniejsza Instrukcja montaż i obsługi ). W przypadku usunięcia lub uszkodzenia numeru rejestracyjnego produktu. W przypadku wykonywania napraw niezgodnych z naszymi zaleceniami lub zaleceniami autoryzowanego dealera Scan. W przypadku wszelkich manipulacji w stosunku do pierwotnego stanu niniejszego produktu Scan lub jego akcesoriów. Niniejsza gwarancja obowiązuje jedynie w państwie, do którego pierwotnie dostarczono opisywany produkt Scan. Proszę zawsze stosować oryginalne części zamienne lub części zalecane przez producenta.
