1 Rys. 1 Instrukcja obsługi LOUNGE/LOUNGE R XTRA

2 otwarty zamknięty Dopływ powietrza pierwotnego / wtórnego SPIS TREŚCI 1. Dane techniczne str Ważne informacje str Właściwa eksploatacja Państwa pieca str Najważniejsze części zamienne - przekrój str. 5 Gwarancja

3 LOUNGE 3 1. DANE TECHNICZNE Jako piec o konstrukcji typu 1, możliwe jest podłączenie go do przewodu kominowego już istniejącego pieca grzewczego lub innego pieca zasilanego paliwami stałymi i ciekłymi, pod warunkiem że komin odpowiada DIN 4705, Cz. 3. DANE TECHNICZNE Wysokość Szerokość Głębokość Waga Waga Lounge XTRA Średnica wylotu spalin Nomin. moc grzewcza (DIN 18891) Maks. moc grzewcza 1519 mm 837 mm 421 mm 198 kg 338 kg 150 mm 8 kw 11 kw Min. moc grzewcza Zdoln. grzewcza dla pomieszczenia (w zależ. od izolacji budynku) 4 kw m³ Wartości emisji gazów kominowych dla komina wielokrotnego użytku wg DIN 4705, Cz. 3 i do wykonywania pomiarów komina wg DIN 4705, Cz. 2 Emisja gazów odlotowych zamknięte 9,0 g/s Temp. gazów odlotowych zamknięte 305 C Min. ciśnienie tłoczenia Nomin. moc grzewcza zamknięte Przy 0.8 n. mocy grzew. 12 Pa 10 Pa 2. WAŻNE INFORMACJE Podane tu informacje dot. instalacji i eksploatacji są natury ogólnej, dokładny regulamin może się różnić w zależności od kraju. Zasady obowiązujące w Państwa kraju powinny zawsze mieć pierwszeństwo. Ogólne Instrukcje Bezpieczeństwa dla Prawidłowej Eksploatacji Państwa Pieca Prosimy dokładnie przeczytać wszystkie instrukcje przed uruchomieniem pieca i upewnić się, że uwzględniono wszystkie ostrzeżenia. Państwa urządzenie grzewcze nie może być przewożone bez zatwierdzonego środka transportu o wystarczającej ładowności. Zabronione jest traktowanie tego urządzenia grzewczego jako stojak lub drabina. Spalanie opału wydziela energię cieplną, co prowadzi do znacznego nagrzania powierzchni urządzenia grzewczego, drzwi, części do nich przymocowanych, szyby, rur i w niektórych przypadkach - przedniej ściany urządzenia grzewczego. Prosimy nie dotykać żadnej z tych powierzchni bez odpowiedniej odzieży ochronnej lub bez pomocy akcesoriów, takich jak rękawice żaroodporne lub zimna rączka. Prosimy poinformować dzieci o tym szczególnym zagrożeniu i nie pozwolić im przebywać w pobliżu urządzenia grzewczego w trakcie jego eksploatacji. Prosimy palić wyłącznie zatwierdzonym opałem i materiały wyróżnione w punkcie zatytułowanym Czyste Spalanie Palenie lub wprowadzanie materiałów łatwopalnych lub wybuchowych, takich jak puste pojemniki po aerozolach itp., do komory spalania, jak również przechowywanie takich materiałów w bezpośrednim sąsiedztwie urządzenia grzewczego jest surowo zabronione ze względu na niebezpieczeństwo wybuchu. Prosimy nie nosić luźnej lub łatwopalnej odzieży w trakcie dodawania opału do ognia. Umieszczanie przedmiotów nieżaroodpornych na urządzeniu grzewczym lub w jego pobliżu jest zabronione. Prosimy nie kłaść prania do wyschnięcia na piec. Pranie powieszone do wyschnięcia musi być umieszczone w bezpiecznej odległości od pieca ze względu na zagrożenie pożarem. W trakcie eksploatacji pieca zabronione jest stosowanie materiałów łatwopalnych lub wybuchowych w pomieszczeniu, w którym znajduje się urządzenia grzewcze, lub w pomieszczeniu do niego przylegającym. Ustawienie Państwa Pieca Odstępy Bezpieczeństwa (Minimalne odległości na Rys.2) 1. od przedmiotów niepalnych: a >800 mm b > 200 mm 2. od przedmiotów łatwopalnych i od ścian podporowych wzmocnionej betonowej konstrukcji z powłoką konwekcyjną: a > 600 mm b > 200 mm (a z przodu w obrębie promieniowania) (b z boku i z tyłu) Prosimy upewnić się, że pomieszczenie, w którym ustawiony jest piec, ma co najmniej jedne drzwi lub okno wychodzące na zewnątrz lub bezpośrednio przylega do takiego pomieszczenia. Podlega zmianom technicznym i optycznym.

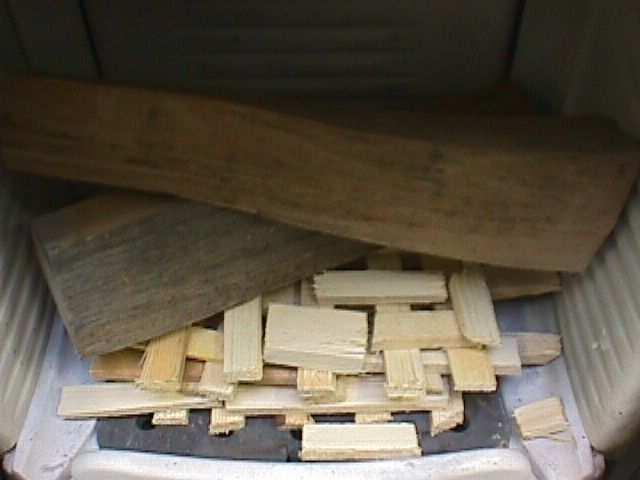

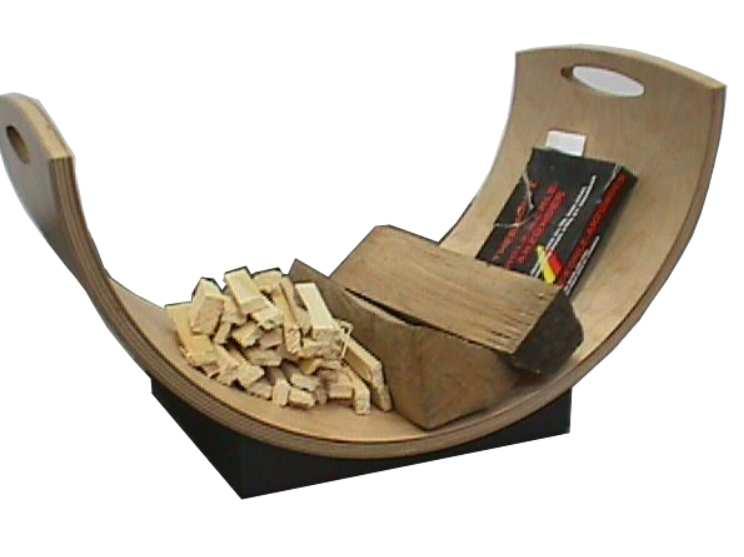

4 4 Nośność Podłoża Przed zainstalowaniem urządzenia grzewczego prosimy upewnić się, czy nośność wspierającej konstrukcji jest wystarczająca do udźwignięcia ciężaru całego urządzenia. Podłączanie Przewodów Kominowych Dla Państwa bezpieczeństwa obowiązują surowe normy w zakresie podłączania przewodów kominowych do komina. Państwa przedstawiciel zna te normy. Prosimy o dokonanie instalacji pieca przez upoważnionego montażystę. 3. WŁAŚCIWA EKSPLOATACJA PAŃSTWA PIECA Pierwsze uruchomienie Państwa pieca Państwa piec został pokryty specjalną, przyjazną dla środowiska farbą. Powierzchnia farby jest wciąż miękka w trakcie transportu. Farba stwardnieje podczas pierwszego użycia pieca. Nie wolno dotykać powierzchni farby w trakcie jej wypalania. Piec musi być początkowo podgrzany do wysokiej temperatury na okres co najmniej 1.5 godziny. W trakcie twardnienia farby mogą pojawić się widoczne opary. Z tego powodu podczas pierwszego użycia pieca konieczne będzie otwarcie okien, tak aby opary mogły ulotnić się na zewnątrz. Prosimy zwrócić uwagę: Potrzebne jest przeprowadzenie kilkunastu sesji grzewczych, zanim Państwa piec zacznie wydzielać tylko przyjemny zapach spalanego drewna. Zatwierdzony Opał Suche, twarde i naturalne drewno, brykiety drewna. Rys.3 przedstawia wszystkie materiały, które będą Państwo potrzebować. Rys.3 Materiały do rozpalenia Prosimy całkowicie otworzyć zasuwkę powietrza (patrz Rys.2), następnie otworzyć drzwi pieca i położyć miękkie zrębki drewna, 1-2 kłody drewna i rozpałkę na spodzie paleniska. Maksymalna Ilość Opału Maksymalna ilość opału do wkładu: 4,8 kg drewna lub kilogram brykietu drewna. Większe ilości opału mogą spowodować przegrzanie i w ten sposób uszkodzić piec. Czyste Spalanie Drewno musi być suche (stosunkowa wilgotność drewna < 15 %), nie przetworzone i odpowiednia jego ilość musi zostać spalona, aby zapewnić czysty ogień, który wydziela wyłącznie śladowe ilości zanieczyszczeń. Rys 4: Rozpalanie ognia Następnie prosimy podpalić rozpałkę i zamknąć komorę spalania. Gdy tylko zrębki drewna zaczną się dobrze palić, prosimy zamknąć dopływ powietrza pierwotnego. Rozpalanie Ognia Prosimy przygotować wszystkie materiały potrzebne do rozpalenia ognia - miękkie zrębki drewna, rozpałki (np. rozpałka Thermohit), drewno.

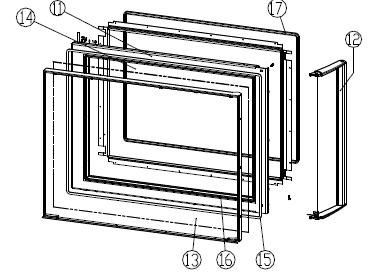

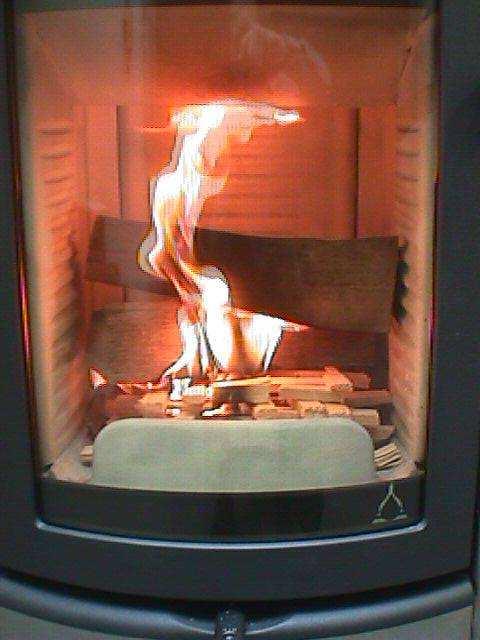

5 5 Gdy tylko kłody drewna zaczną się dobrze palić, mogą Państwo wyregulować moc grzewczą, przesuwając zasuwkę powietrza. (Gdy zasuwka jest na maksymalnym ustawieniu "AUF", piec wydziela maksymalne ciepło.- patrz Rys.2) W trakcie dodawania drewna do ognia prosimy przestrzegać tej samej procedury jak przy rozpalaniu ognia: Otworzyć zasuwkę powietrza, ostrożnie otworzyć drzwi pieca, położyć drewno na ogniu i zamknąć drzwi. Prosimy poczekać, aż dodane drewno zacznie się dobrze palić. Następnie znowu można regulować dopływ powietrza. Rys. 5:Zamknij powietrze pierwotne 4. NAJWAŻNIEJSZE CZĘŚCI ZAMIENNE - PRZEKRÓJ Uszczelki Opis Nr.rysunku Nr. części Płaski sznur 8 x 2 mm Płaski sznur 8 x 2 mm Płaski sznur 8 x 15 mm Keramot montażu keramotu wg numeracji Opis Nr rysunku Nr części dolny lewy keramot dolny środkowy keramot dolny prawy keramott dolny przedni keramott boczny keramot tylny keramott deflektor 2 keramott deflektor 1 keramot Lewa podkładka na drewno keramot Prawa podkładka na drewno kermott Opis Nr rysunku Nr części Kompletne drzwi Kompletna rączka do drzwiczek Szyba drzwiowa Wewnętrzna szyba drzwiowa Lakier pieca Płyn do czyszczenia szyby ½ l

6 Torso 6 english Akcesoria Mogą Państwo nabyć szklane lub stalowe płyty podłogowe,produkty do dbania o kominek lub HMS(system kumulacji ciepła) od uprawnionego przedstawiciela. WAŻNE: Prosimy wymienić wadliwe części u Państwa przedstawiciela. Zagwarantuje to właściwe i bezpieczne funkcjonowanie Państwa pieca. Konserwacja Do czyszczenia szyby prosimy stosować specjalne środki, takie jak płyn Thermohit. Powierzchnie pokryte farbą należy czyścić wyłącznie czystą szmatką (może być wilgotna). Do czyszczenia powierzchni ze stali nierdzewnej prosimy również stosować specjalne środki. Czyszczenie Piec, wloty spalin i rury spalinowe powinny być czyszczone i sprawdzane pod względem osadów każdego roku. Jeśli jest to konieczne, nawet częściej np. po wyczyszczeniu komina. Komin powinien być także czyszczony regularnie przez kominiarza. 5. Akcesoria LOUNGE XTRA Technologia dodatkowego magazynowania ciepła Model Lounge XTRA został wyposażony w unikalną technologię dodatkowego magazynowania ciepła.technologia ta jest oparta na opatentowanym HMS(systemie magazynowania ciepła), a także na specjalnym prowadzeniu gazów spalinowych i powietrzu konwekcyjnym,które może być regulowane, bądź całkowicie odcięte. W konsekwencji, system szybkiego nagrzewania jest połączony z nadzwyczajnie efektywnym magazynowaniem ciepła. Powietrze konwekcyjne może być regulowane zgodnie wymaganiami za pomocą przymocowanej dźwigni (zob.rys. ). Im bardziej są otwarte ujścia powietrza konwekcyjnego górnej płyty to osiągniemy szybkie nagrzanie ale zmagazynujemy mniej ciepła. Zamknięta płyta górna spowolni nagrzewanie co zmagazynuje więcej ciepła. Nasz wskazówka: podczas gdy ogień wciąż się pali, otwórz ujście powietrza konwekcyjnego. Zamknij po rozpaleniu w celu stałej emisji ciepła.

7 GWARANCJA Gwarantujemy pełną funkcjonalność wszystkich stalowych i żeliwnych części pieca AUSTROFLAMM na okres sześciu lat od daty zakupu. Stalowe i żeliwne części, które wykazują wadę materiału lub wykonania, podlegają wymianie w ciągu okresu gwarancyjnego. Gwarancja nie odejmuje materiałów ruchomych (takie jak: keramot, uszczelki, ruszt), powłoki na powierzchniach, farbę i wyroby ceramiczne. 1. Państwa piec AUSTROFLAMM przez autoryzowanego montażystę i powinien być użytkowany zgodnie z zasadami podanymi w niniejszej instrukcji. 2. Reklamacji udziela się po wypełnieniu Karty Gwarancyjnej na podstawie oryginalnej faktury wydanej przez autoryzowanego przedstawiciela AUSTROFLAMM. UWAGA: Nasza gwarancja zapewnia bezpłatną dostawę nowych części. Nie dotyczy robocizny i transportu. Koszty za reklamacje nieuzasadnione pokrywa nabywca. Warunki gwarancji: W przypadku reklamacji prosimy tu odciąć i przedstawić dowód zakupu Państwa autoryzowanemu przedstawicielowi AUSTROFLAMM. GWARANCJA Pieczęć przedstawiciela: Data zakupu: Nazwa modelu: T O R S O Nr seryjny: Zainstalowany przez: (patrz tabliczka wyrobu)
