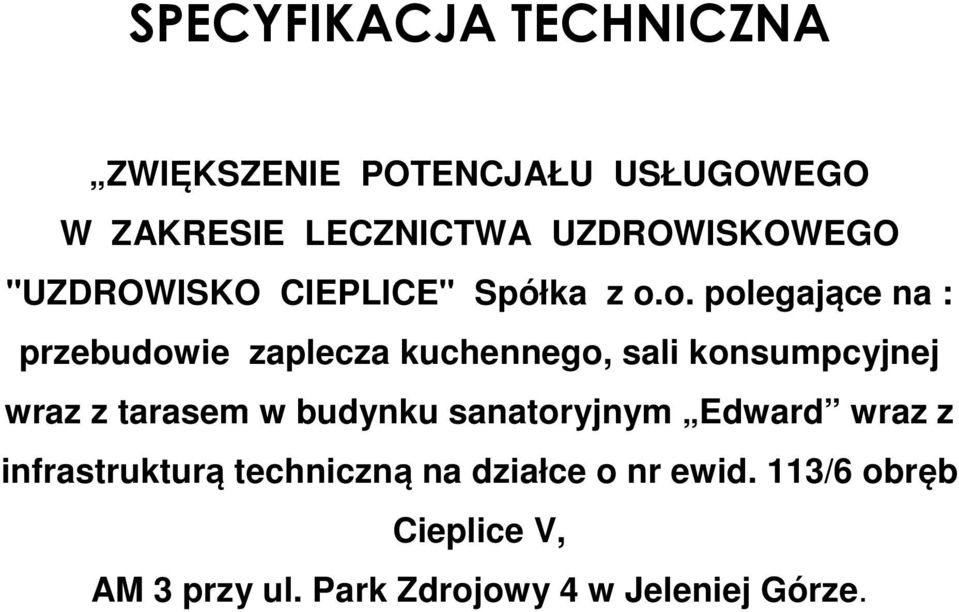

SPECYFIKACJA TECHNICZNA

Transkrypt

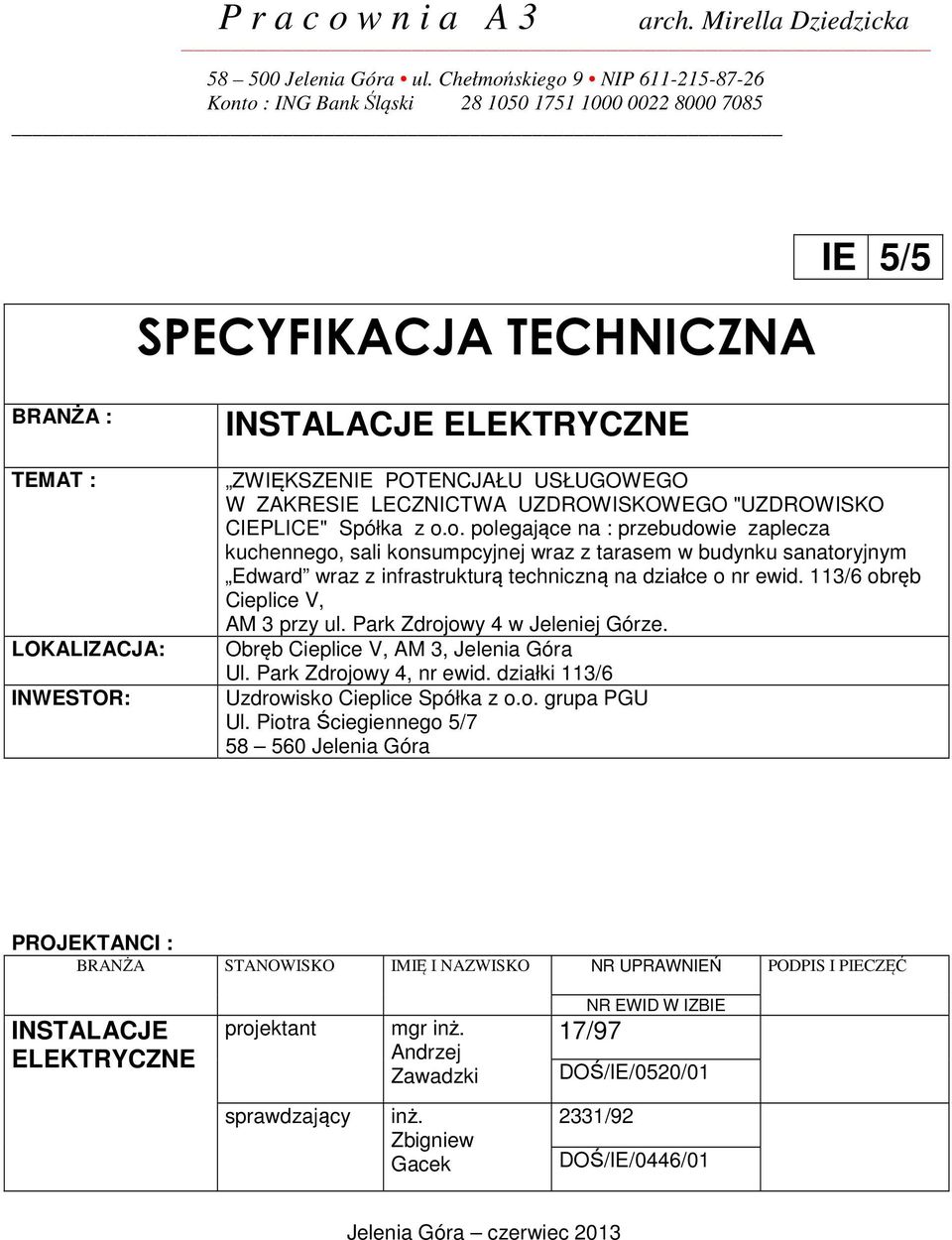

1 P r a c o w n i a A 3 arch. Mirella Dziedzicka Jelenia Góra ul. Chełmońskiego 9 NIP Konto : ING Bank Śląski SPECYFIKACJA TECHNICZNA IE 5/5 BRANŻA : TEMAT : LOKALIZACJA: INWESTOR: INSTALACJE ELEKTRYCZNE ZWIĘKSZENIE POTENCJAŁU USŁUGOWEGO W ZAKRESIE LECZNICTWA UZDROWISKOWEGO "UZDROWISKO CIEPLICE" Spółka z o.o. polegające na : przebudowie zaplecza kuchennego, sali konsumpcyjnej wraz z tarasem w budynku sanatoryjnym Edward wraz z infrastrukturą techniczną na działce o nr ewid. 113/6 obręb Cieplice V, AM 3 przy ul. Park Zdrojowy 4 w Jeleniej Górze. Obręb Cieplice V, AM 3, Jelenia Góra Ul. Park Zdrojowy 4, nr ewid. działki 113/6 Uzdrowisko Cieplice Spółka z o.o. grupa PGU Ul. Piotra Ściegiennego 5/ Jelenia Góra PROJEKTANCI : BRANŻA STANOWISKO IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS I PIECZĘĆ INSTALACJE ELEKTRYCZNE projektant mgr inż. Andrzej Zawadzki NR EWID W IZBIE 17/97 DOŚ/IE/0520/01 sprawdzający inż. Zbigniew Gacek 2331/92 DOŚ/IE/0446/01 Jelenia Góra czerwiec 2013

2 SPECYFIKACJA TECHNICZNA ZWIĘKSZENIE POTENCJAŁU USŁUGOWEGO W ZAKRESIE LECZNICTWA UZDROWISKOWEGO "UZDROWISKO CIEPLICE" Spółka z o.o. polegające na : przebudowie zaplecza kuchennego, sali konsumpcyjnej wraz z tarasem w budynku sanatoryjnym Edward wraz z infrastrukturą techniczną na działce o nr ewid. 113/6 obręb Cieplice V, AM 3 przy ul. Park Zdrojowy 4 w Jeleniej Górze.

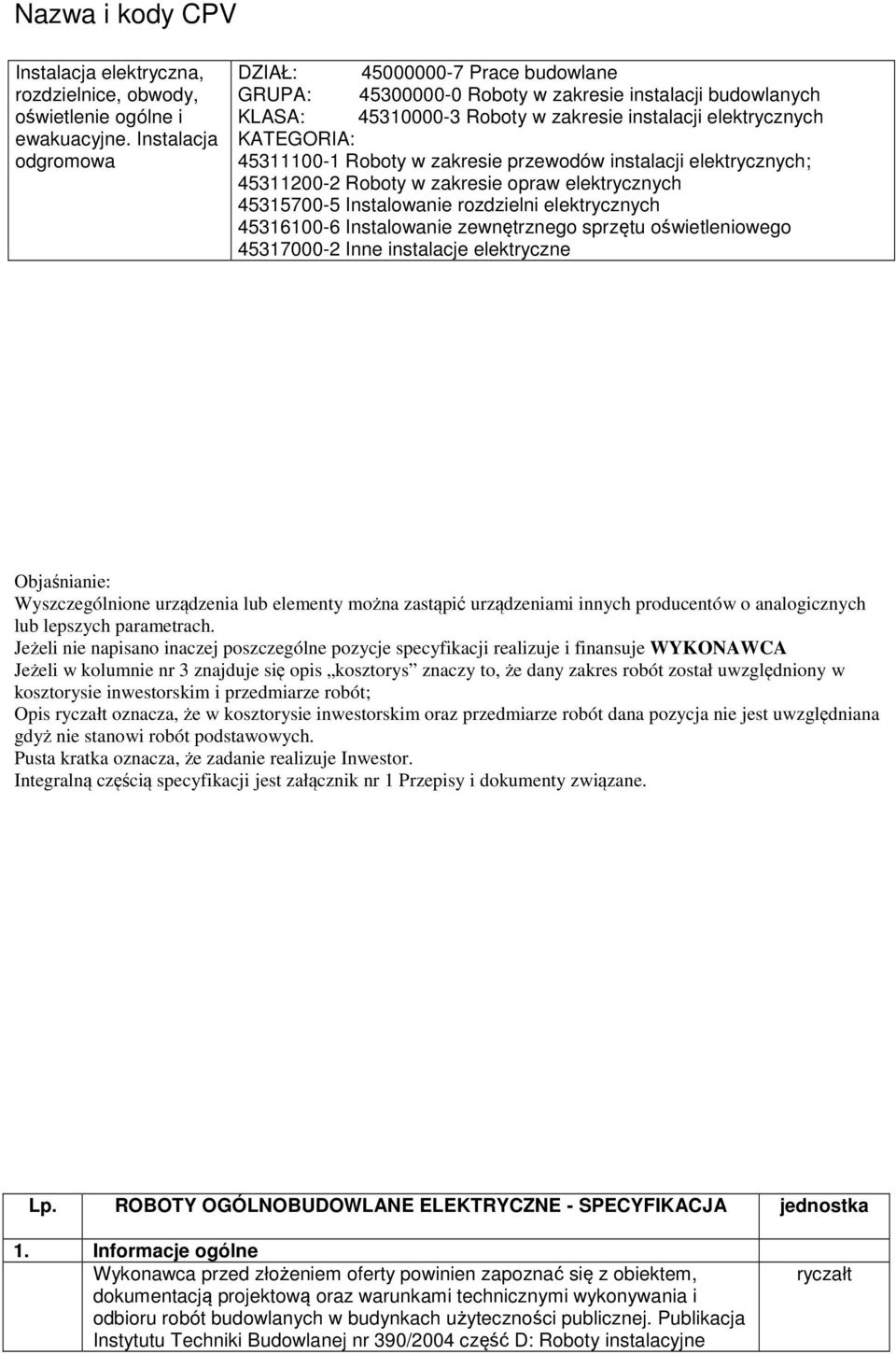

3 Nazwa i kody CPV Instalacja elektryczna, rozdzielnice, obwody, oświetlenie ogólne i ewakuacyjne. Instalacja odgromowa DZIAŁ: Prace budowlane GRUPA: Roboty w zakresie instalacji budowlanych KLASA: Roboty w zakresie instalacji elektrycznych KATEGORIA: Roboty w zakresie przewodów instalacji elektrycznych; Roboty w zakresie opraw elektrycznych Instalowanie rozdzielni elektrycznych Instalowanie zewnętrznego sprzętu oświetleniowego Inne instalacje elektryczne Objaśnianie: Wyszczególnione urządzenia lub elementy można zastąpić urządzeniami innych producentów o analogicznych lub lepszych parametrach. Jeżeli nie napisano inaczej poszczególne pozycje specyfikacji realizuje i finansuje WYKONAWCA Jeżeli w kolumnie nr 3 znajduje się opis kosztorys znaczy to, że dany zakres robót został uwzględniony w kosztorysie inwestorskim i przedmiarze robót; Opis oznacza, że w kosztorysie inwestorskim oraz przedmiarze robót dana pozycja nie jest uwzględniana gdyż nie stanowi robót podstawowych. Pusta kratka oznacza, że zadanie realizuje Inwestor. Integralną częścią specyfikacji jest załącznik nr 1 Przepisy i dokumenty związane. Lp. ROBOTY OGÓLNOBUDOWLANE ELEKTRYCZNE - SPECYFIKACJA jednostka 1. Informacje ogólne Wykonawca przed złożeniem oferty powinien zapoznać się z obiektem, dokumentacją projektową oraz warunkami technicznymi wykonywania i odbioru robót budowlanych w budynkach użyteczności publicznej. Publikacja Instytutu Techniki Budowlanej nr 390/2004 część D: Roboty instalacyjne

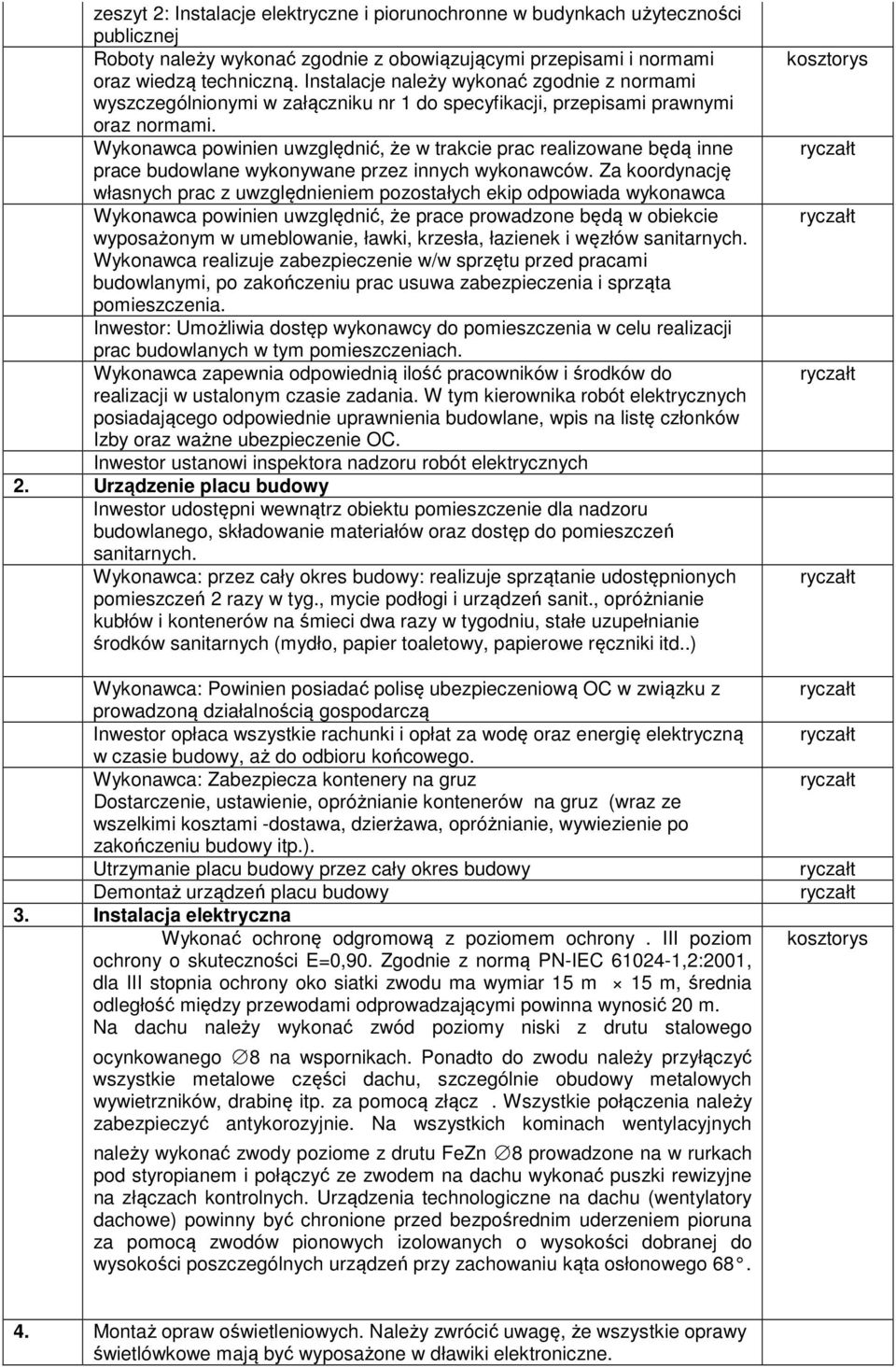

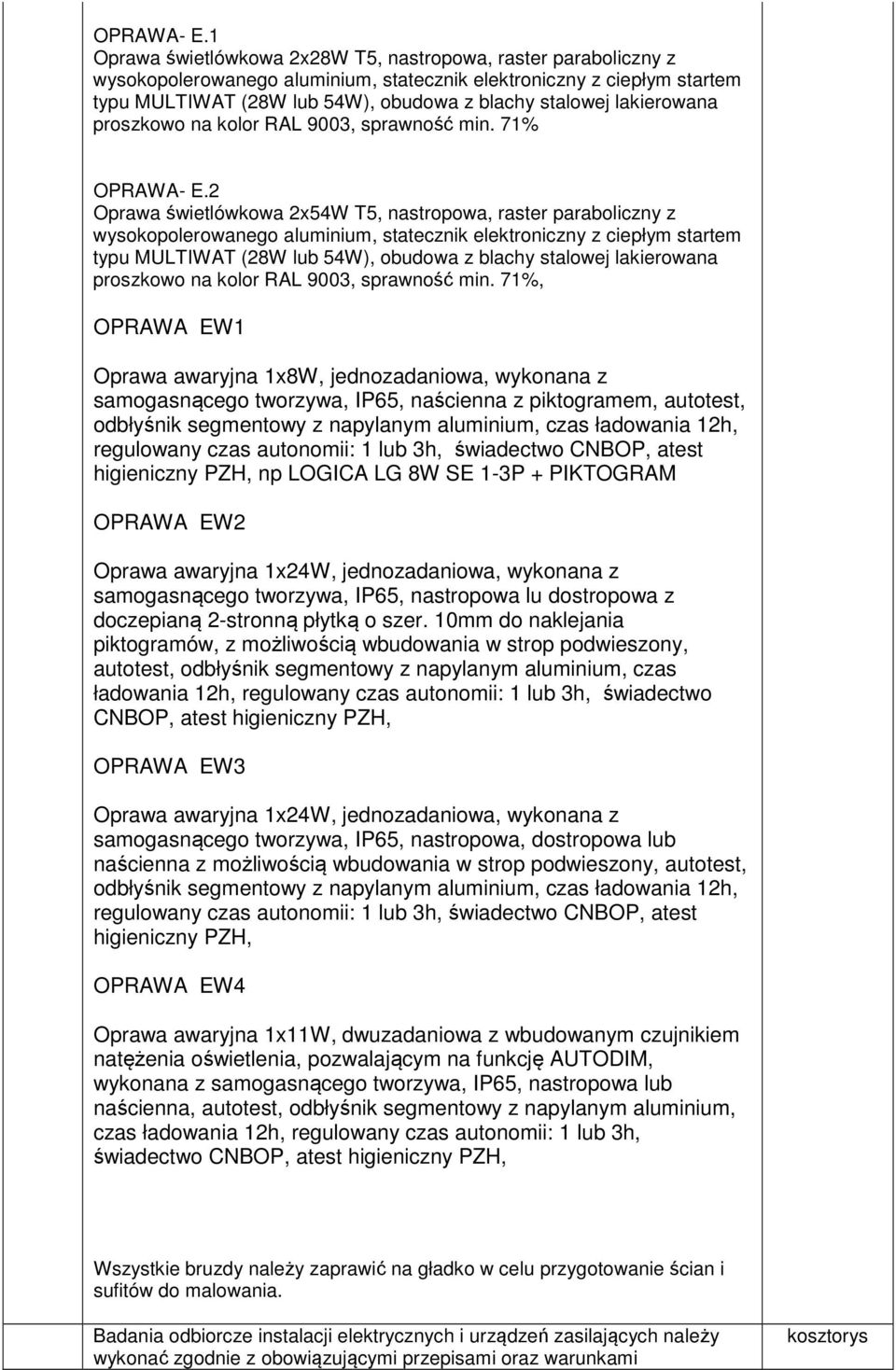

4 zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej Roboty należy wykonać zgodnie z obowiązującymi przepisami i normami oraz wiedzą techniczną. Instalacje należy wykonać zgodnie z normami wyszczególnionymi w załączniku nr 1 do specyfikacji, przepisami prawnymi oraz normami. Wykonawca powinien uwzględnić, że w trakcie prac realizowane będą inne prace budowlane wykonywane przez innych wykonawców. Za koordynację własnych prac z uwzględnieniem pozostałych ekip odpowiada wykonawca Wykonawca powinien uwzględnić, że prace prowadzone będą w obiekcie wyposażonym w umeblowanie, ławki, krzesła, łazienek i węzłów sanitarnych. Wykonawca realizuje zabezpieczenie w/w sprzętu przed pracami budowlanymi, po zakończeniu prac usuwa zabezpieczenia i sprząta pomieszczenia. Inwestor: Umożliwia dostęp wykonawcy do pomieszczenia w celu realizacji prac budowlanych w tym pomieszczeniach. Wykonawca zapewnia odpowiednią ilość pracowników i środków do realizacji w ustalonym czasie zadania. W tym kierownika robót elektrycznych posiadającego odpowiednie uprawnienia budowlane, wpis na listę członków Izby oraz ważne ubezpieczenie OC. Inwestor ustanowi inspektora nadzoru robót elektrycznych 2. Urządzenie placu budowy Inwestor udostępni wewnątrz obiektu pomieszczenie dla nadzoru budowlanego, składowanie materiałów oraz dostęp do pomieszczeń sanitarnych. Wykonawca: przez cały okres budowy: realizuje sprzątanie udostępnionych pomieszczeń 2 razy w tyg., mycie podłogi i urządzeń sanit., opróżnianie kubłów i kontenerów na śmieci dwa razy w tygodniu, stałe uzupełnianie środków sanitarnych (mydło, papier toaletowy, papierowe ręczniki itd..) Wykonawca: Powinien posiadać polisę ubezpieczeniową OC w związku z prowadzoną działalnością gospodarczą Inwestor opłaca wszystkie rachunki i opłat za wodę oraz energię elektryczną w czasie budowy, aż do odbioru końcowego. Wykonawca: Zabezpiecza kontenery na gruz Dostarczenie, ustawienie, opróżnianie kontenerów na gruz (wraz ze wszelkimi kosztami -dostawa, dzierżawa, opróżnianie, wywiezienie po zakończeniu budowy itp.). Utrzymanie placu budowy przez cały okres budowy Demontaż urządzeń placu budowy 3. Instalacja elektryczna Wykonać ochronę odgromową z poziomem ochrony. III poziom ochrony o skuteczności E=0,90. Zgodnie z normą PN-IEC ,2:2001, dla III stopnia ochrony oko siatki zwodu ma wymiar 15 m 15 m, średnia odległość między przewodami odprowadzającymi powinna wynosić 20 m. Na dachu należy wykonać zwód poziomy niski z drutu stalowego ocynkowanego 8 na wspornikach. Ponadto do zwodu należy przyłączyć wszystkie metalowe części dachu, szczególnie obudowy metalowych wywietrzników, drabinę itp. za pomocą złącz. Wszystkie połączenia należy zabezpieczyć antykorozyjnie. Na wszystkich kominach wentylacyjnych należy wykonać zwody poziome z drutu FeZn 8 prowadzone na w rurkach pod styropianem i połączyć ze zwodem na dachu wykonać puszki rewizyjne na złączach kontrolnych. Urządzenia technologiczne na dachu (wentylatory dachowe) powinny być chronione przed bezpośrednim uderzeniem pioruna za pomocą zwodów pionowych izolowanych o wysokości dobranej do wysokości poszczególnych urządzeń przy zachowaniu kąta osłonowego 68. kosztorys kosztorys 4. Montaż opraw oświetleniowych. Należy zwrócić uwagę, że wszystkie oprawy świetlówkowe mają być wyposażone w dławiki elektroniczne.

5 5. Wersja z podtrzymaniem awaryjnym: W przypadku zaniku napięcia lampa podłączona do obwodu awaryjnego pozostaje włączona. Czas pracy w trybie awaryjnym: 60 minut. OPRAWA- A.1 prawa świetlówkowa 4x18W T8, IP65, dostropowa M600, obudowa z blachy stalowej malowanej proszkowo, dyfuzor pryzmatyczny, ramka z dyfuzorem dokręcana śrubami do obudowy, statecznik elektroniczny z ciepłym startem klasy A2, atest PZH, OPRAWA- A.2 Oprawa świetlówkowa 3x36W PL-L, IP65, dostropowa M600, obudowa z blachy stalowej malowanej proszkowo, dyfuzor pryzmatyczny, ramka z dyfuzorem dokręcana śrubami do obudowy, stateczniki elektroniczne z ciepłym startem klasy A2, atest PZH, OPRAWA- A.3 Oprawa świetlówkowa 3x55W PL-L, IP65, dostropowa M600, obudowa z blachy stalowej malowanej proszkowo, dyfuzor pryzmatyczny, ramka z dyfuzorem dokręcana śrubami do obudowy, stateczniki elektroniczne z ciepłym startem klasy A2, atest PZH, OPRAWA- B.1 Oprawa świetlówkowa 2x36W T8, klosz wysokoprzezroczysty PC, IP65, nastropowa, statecznik elektroniczny z ciepłym startem klasy A2, pobór mocy 63W, obudowa z samogasnącego, stabilizowanego UV PC, odbłyśnik z PC z napylanym aluminium, klamry i uchwyty ze stali nierdzewnej, atest PZH, sprawność min. 66%, OPRAWA- B.2 Oprawa świetlówkowa 2x18W T8, klosz wysokoprzezroczysty PC, IP65, nastropowa, statecznik elektroniczny z ciepłym startem klasy A2, pobór mocy 29W, obudowa z samogasnącego, stabilizowanego UV PC, odbłyśnik z PC z napylanym aluminium, klamry i uchwyty ze stali nierdzewnej, atest PZH, sprawność min. 66%, OPRAWA- C.1 Oprawa świetlówkowa 4x14W T5, dostopowa M600 lub G-K, raster paraboliczny z wysokopolerowanego aluminium, statecznik elektroniczny z ciepłym startem, obudowa z blachy stalowej lakierowana proszkowo na kolor RAL 9003, sprawność min. 75%, OPRAWA- D.1 Oprawa świetlówkowa 2x18W TC-DEL, IP44, dostropowa, obudowa z tworzywa sztucznego, dyfuzor przezroczysty z PC, odbłyśnik z PC powlekany aluminium, statecznik elektroniczny z ciepłym startem klasy A2, 2 klasa ochronności, sprawność min. 54%, OPRAWA- D.2 Oprawa świetlówkowa 2x26W TC-DEL, IP44, dostropowa, obudowa z tworzywa sztucznego, dyfuzor przezroczysty z PC, odbłyśnik z PC powlekany aluminium, statecznik elektroniczny z ciepłym startem klasy A2, 2 klasa ochronności, sprawność min. 54%,

6 OPRAWA- E.1 Oprawa świetlówkowa 2x28W T5, nastropowa, raster paraboliczny z wysokopolerowanego aluminium, statecznik elektroniczny z ciepłym startem typu MULTIWAT (28W lub 54W), obudowa z blachy stalowej lakierowana proszkowo na kolor RAL 9003, sprawność min. 71% OPRAWA- E.2 Oprawa świetlówkowa 2x54W T5, nastropowa, raster paraboliczny z wysokopolerowanego aluminium, statecznik elektroniczny z ciepłym startem typu MULTIWAT (28W lub 54W), obudowa z blachy stalowej lakierowana proszkowo na kolor RAL 9003, sprawność min. 71%, OPRAWA EW1 Oprawa awaryjna 1x8W, jednozadaniowa, wykonana z samogasnącego tworzywa, IP65, naścienna z piktogramem, autotest, odbłyśnik segmentowy z napylanym aluminium, czas ładowania 12h, regulowany czas autonomii: 1 lub 3h, świadectwo CNBOP, atest higieniczny PZH, np LOGICA LG 8W SE 1-3P + PIKTOGRAM OPRAWA EW2 Oprawa awaryjna 1x24W, jednozadaniowa, wykonana z samogasnącego tworzywa, IP65, nastropowa lu dostropowa z doczepianą 2-stronną płytką o szer. 10mm do naklejania piktogramów, z możliwością wbudowania w strop podwieszony, autotest, odbłyśnik segmentowy z napylanym aluminium, czas ładowania 12h, regulowany czas autonomii: 1 lub 3h, świadectwo CNBOP, atest higieniczny PZH, OPRAWA EW3 Oprawa awaryjna 1x24W, jednozadaniowa, wykonana z samogasnącego tworzywa, IP65, nastropowa, dostropowa lub naścienna z możliwością wbudowania w strop podwieszony, autotest, odbłyśnik segmentowy z napylanym aluminium, czas ładowania 12h, regulowany czas autonomii: 1 lub 3h, świadectwo CNBOP, atest higieniczny PZH, OPRAWA EW4 Oprawa awaryjna 1x11W, dwuzadaniowa z wbudowanym czujnikiem natężenia oświetlenia, pozwalającym na funkcję AUTODIM, wykonana z samogasnącego tworzywa, IP65, nastropowa lub naścienna, autotest, odbłyśnik segmentowy z napylanym aluminium, czas ładowania 12h, regulowany czas autonomii: 1 lub 3h, świadectwo CNBOP, atest higieniczny PZH, Wszystkie bruzdy należy zaprawić na gładko w celu przygotowanie ścian i sufitów do malowania. Badania odbiorcze instalacji elektrycznych i urządzeń zasilających należy wykonać zgodnie z obowiązującymi przepisami oraz warunkami kosztorys

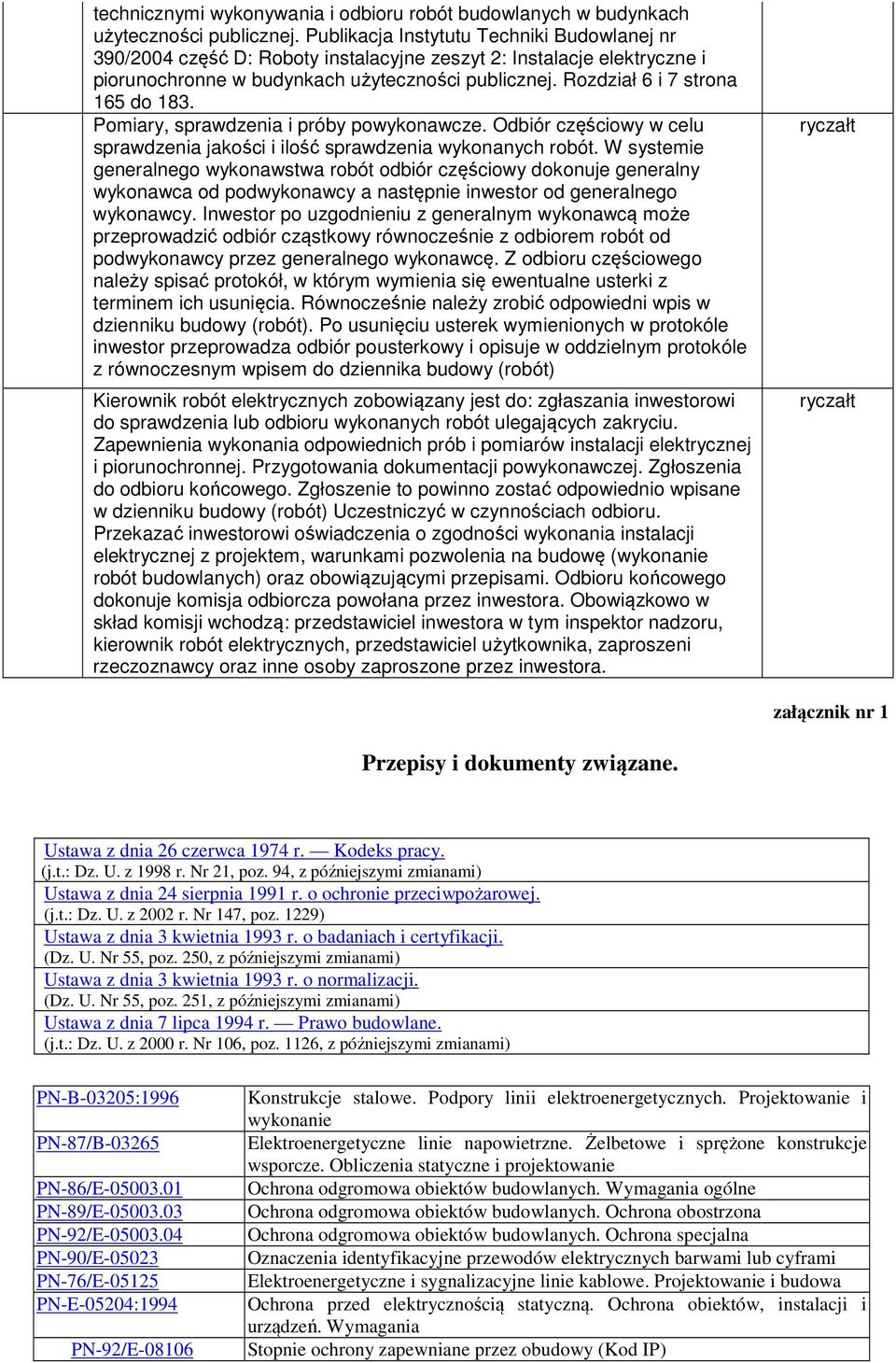

7 technicznymi wykonywania i odbioru robót budowlanych w budynkach użyteczności publicznej. Publikacja Instytutu Techniki Budowlanej nr 390/2004 część D: Roboty instalacyjne zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej. Rozdział 6 i 7 strona 165 do 183. Pomiary, sprawdzenia i próby powykonawcze. Odbiór częściowy w celu sprawdzenia jakości i ilość sprawdzenia wykonanych robót. W systemie generalnego wykonawstwa robót odbiór częściowy dokonuje generalny wykonawca od podwykonawcy a następnie inwestor od generalnego wykonawcy. Inwestor po uzgodnieniu z generalnym wykonawcą może przeprowadzić odbiór cząstkowy równocześnie z odbiorem robót od podwykonawcy przez generalnego wykonawcę. Z odbioru częściowego należy spisać protokół, w którym wymienia się ewentualne usterki z terminem ich usunięcia. Równocześnie należy zrobić odpowiedni wpis w dzienniku budowy (robót). Po usunięciu usterek wymienionych w protokóle inwestor przeprowadza odbiór pousterkowy i opisuje w oddzielnym protokóle z równoczesnym wpisem do dziennika budowy (robót) Kierownik robót elektrycznych zobowiązany jest do: zgłaszania inwestorowi do sprawdzenia lub odbioru wykonanych robót ulegających zakryciu. Zapewnienia wykonania odpowiednich prób i pomiarów instalacji elektrycznej i piorunochronnej. Przygotowania dokumentacji powykonawczej. Zgłoszenia do odbioru końcowego. Zgłoszenie to powinno zostać odpowiednio wpisane w dzienniku budowy (robót) Uczestniczyć w czynnościach odbioru. Przekazać inwestorowi oświadczenia o zgodności wykonania instalacji elektrycznej z projektem, warunkami pozwolenia na budowę (wykonanie robót budowlanych) oraz obowiązującymi przepisami. Odbioru końcowego dokonuje komisja odbiorcza powołana przez inwestora. Obowiązkowo w skład komisji wchodzą: przedstawiciel inwestora w tym inspektor nadzoru, kierownik robót elektrycznych, przedstawiciel użytkownika, zaproszeni rzeczoznawcy oraz inne osoby zaproszone przez inwestora. załącznik nr 1 Przepisy i dokumenty związane. Ustawa z dnia 26 czerwca 1974 r. Kodeks pracy. (j.t.: Dz. U. z 1998 r. Nr 21, poz. 94, z późniejszymi zmianami) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej. (j.t.: Dz. U. z 2002 r. Nr 147, poz. 1229) Ustawa z dnia 3 kwietnia 1993 r. o badaniach i certyfikacji. (Dz. U. Nr 55, poz. 250, z późniejszymi zmianami) Ustawa z dnia 3 kwietnia 1993 r. o normalizacji. (Dz. U. Nr 55, poz. 251, z późniejszymi zmianami) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane. (j.t.: Dz. U. z 2000 r. Nr 106, poz. 1126, z późniejszymi zmianami) PN-B-03205:1996 PN-87/B PN-86/E PN-89/E PN-92/E PN-90/E PN-76/E PN-E-05204:1994 PN-92/E Konstrukcje stalowe. Podpory linii elektroenergetycznych. Projektowanie i wykonanie Elektroenergetyczne linie napowietrzne. Żelbetowe i sprężone konstrukcje wsporcze. Obliczenia statyczne i projektowanie Ochrona odgromowa obiektów budowlanych. Wymagania ogólne Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona Ochrona odgromowa obiektów budowlanych. Ochrona specjalna Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Ochrona przed elektrycznością statyczną. Ochrona obiektów, instalacji i urządzeń. Wymagania Stopnie ochrony zapewniane przez obudowy (Kod IP)

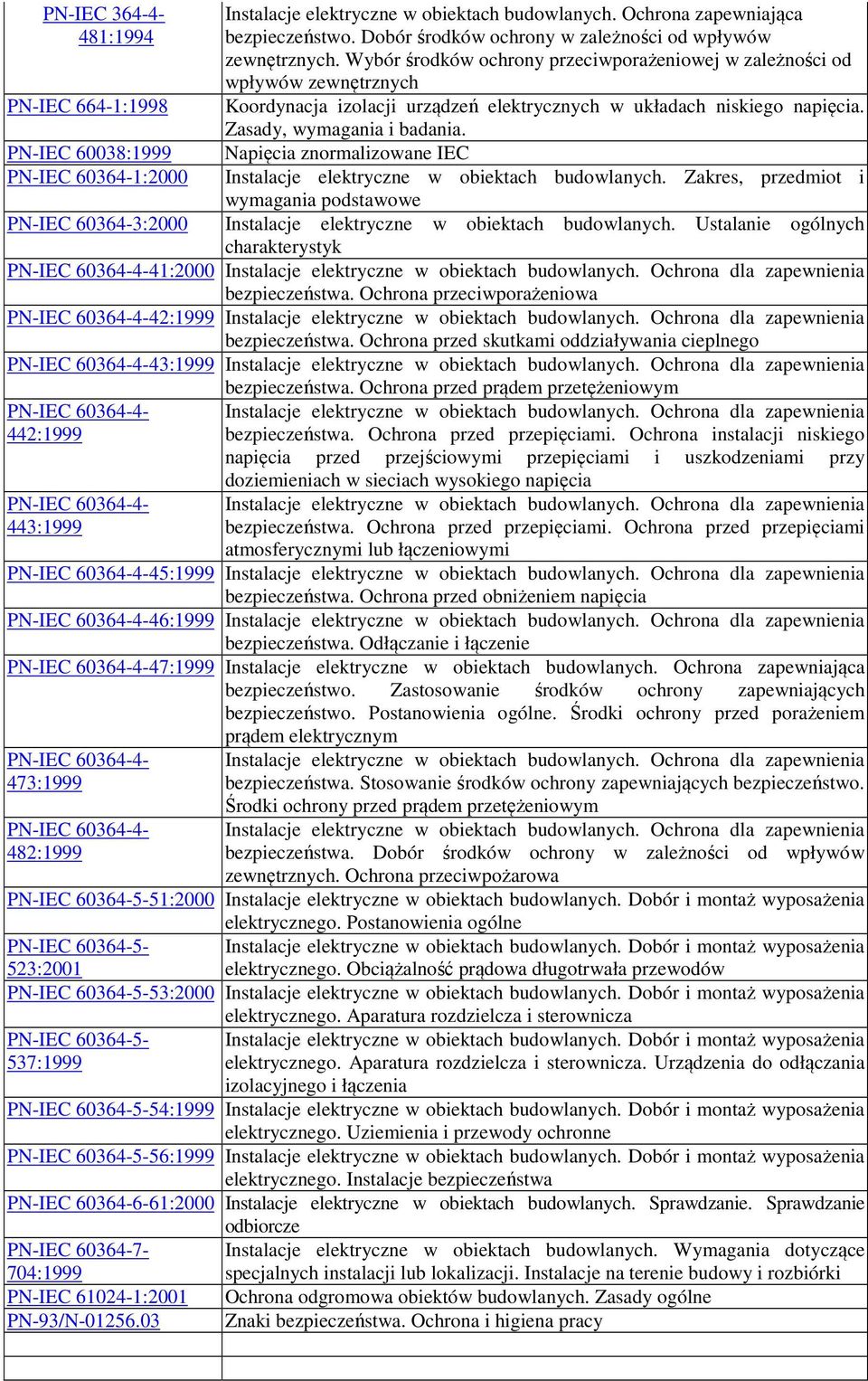

8 PN-IEC :1994 PN-IEC 664-1:1998 PN-IEC 60038:1999 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Zasady, wymagania i badania. Napięcia znormalizowane IEC Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym PN-IEC :1999 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed obniżeniem napięcia PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie i łączenie PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Zastosowanie środków ochrony zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia 482:1999 bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia 523:2001 elektrycznego. Obciążalność prądowa długotrwała przewodów PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urządzenia do odłączania izolacyjnego i łączenia PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze PN-IEC :1999 PN-IEC :2001 PN-93/N Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczące specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki Ochrona odgromowa obiektów budowlanych. Zasady ogólne Znaki bezpieczeństwa. Ochrona i higiena pracy
