1 Y.Cube magazynowanie energii Informacje o produkcie

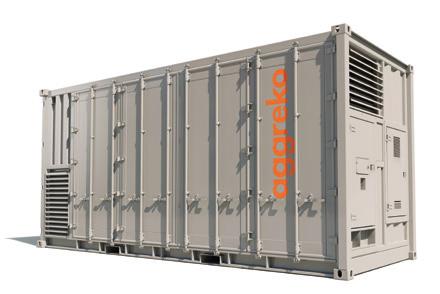

2 INFORMACJE O PRODUKCIE Y.CUBE Y.Cube najlepszy system magazynowania energii na wynos Y.Cube jest gotowym do instalacji systemem magazynowania energii, mieszczącym się w całości w jednym standardowym kontenerze o długości 6 m. To mobilne i modułowe rozwiązanie obejmuje akumulatory, przetwornik, system HVAC, ochronę przeciwpożarową i komponenty pomocnicze, wszystkie przetestowane i wstępnie złożone przez ekspertów Aggreko, a także bezproblemowo obsługiwane za pośrednictwem naszego inteligentnego oprogramowania. Może być dostarczony i zastosowany niemal wszędzie. Poszczególne jednostki mogą być łatwo łączone, aby zapewnić moc i pojemność energetyczną niezbędną dla Twojej firmy. System może być wykorzystywany do wielu różnych zastosowań od mocy 1 MW do wielomegawatowej mocy wyjściowej i jest dostępny w wersji zasilającej i energetycznej. Jest nawet lepiej jeśli Twoje potrzeby ulegną w przyszłości zmianie, nasze warunki handlowe dotyczące Y.Cube pozwolą dodać lub usunąć część pojemności i mocy, gdziekolwiek i kiedykolwiek będzie to konieczne. Zapewnia to pełną elastyczność i umożliwia szybkie dostosowanie do potrzeb biznesowych i zmieniających się warunków rynkowych. Wynajmij system Y.Cube magazynowanie energii jako usługa W dzisiejszym szybko zmieniającym się środowisku energetycznym długoterminowe zobowiązania mogą prowadzić do zamrożenia aktywów i związanego z nimi kapitału zwłaszcza w przypadku stosunkowo nowych technologii, takich jak magazynowanie energii. Dlatego też wielu użytkowników energii decyduje się na bezpieczne i w pełni niezawodne rozwiązanie magazynowanie energii jako usługę ESaaS (Energy-Storageas-a-Service). Usługa ESaaS umożliwia zaspokojenie natychmiastowych potrzeb w zakresie magazynowania energii i uzyskanie przychodów na szybko rozwijających się rynkach, bez długoterminowych inwestycji kapitałowych. Może ona zapewnić maksymalną elastyczność w przypadku zmiany uwarunkowań na rynku, np. w sytuacji zmiany przepisów lub wahań cen usług dodatkowych. W ramach rozwiązania ESaaS bierzemy pełną odpowiedzialność za projektowanie, instalację, działanie i konserwację systemu. Umowy najmu mogą być zawierane na okres od kilku miesięcy do wielu lat i opierają się na stałej opłacie miesięcznej lub rocznej. Co więcej, warunki umowy i możliwości systemu można łatwo dostosować do zmieniających się potrzeb firmy. I wreszcie, co nie mniej ważne, bierzemy na siebie pełną odpowiedzialność za wycofanie akumulatorów z eksploatacji i ich recykling. Nasze rozwiązania pod klucz Magazynowanie Battery storage energii w akumulatorach 2 Chłodzenie Cooling Odnawialne Renewables źródła energii Ogrzewanie Heating Inteligentna platforma do sterowania Osuszanie Generatory Generators Liczba Load obciążnic banks Pojedyncza umowa Jesteśmy Twoim ekspertem i doświadczonym partnerem Brak ryzyka Gwarantujemy niezawodność naszych systemów przez całą dobę 7 dni w tygodniu przy zerowych nakładach inwestycyjnych i niskich kosztach wdrożenia oraz 100% obsłudze. Elastyczne warunki umowy Bez potrzeby długotrwałych zobowiązań. Nasze warunki handlowe pozwalają dodawać lub usuwać pojemność i moc gdziekolwiek i kiedykolwiek tego potrzebujesz. Zmaksymalizowana wartość Wielozadaniowość nie jest problemem dla naszego inteligentnego oprogramowania. Równolegle zarządza ono różnymi usługami energetycznymi, co umożliwia gromadzenie wielu strumieni zasilania. Brak narażenia na ryzyko rynkowe. Technologia najlepsza w swojej klasie Nie musisz się martwić o modernizacje i gwarancje! Dzięki naszym rozwiązaniom zawsze korzystasz z najnowszego sprzętu, sterowanego przez nasze najwyższej klasy oprogramowanie.

3 WERSJA PRODUKTU OBUDOWA MOC [KW] CZAS TRWANIA [MIN] TECHNOLOGIA Y.CUBE 30 ISO HC 6 m Akumulatory litowo-jonowe Y.CUBE 60 ISO HC 6 m Akumulatory litowo-jonowe Układ widok z góry Y.Cube 30 Systemy HVAC Wejście przewodu głównego Y.Cube 60 Systemy HVAC Wejście przewodu głównego Transformator Stelaże na 4 akumulatory Wyłącznik obiegu powietrza (ACB) Stelaże na 9 akumulatorów Wyłącznik obiegu powietrza (ACB) Przetwornik Stelaże na 4 akumulatory Stelaże na 4 akumulatory Przetwornik Platforma do sterowania Aggreko Platforma do sterowania Aggreko Wszystko w jednym gotowym do instalacji systemie Y.Cube obejmuje wszystko, czego potrzebujesz do stworzenia inteligentnego systemu magazynowania energii blok akumulatorów DC i układ przekształcania energii służący do podłączania akumulatorów do sieci. Wariant zasilający obejmuje również transformator ułatwiający podłączenie do sieci. Dbamy o wszystko i ułatwiamy skoncentrowanie się na tym, co najważniejsze. Oprócz kluczowych komponentów do magazynowania energii system Y.Cube obejmuje wszystko, czego potrzebujesz, aby urządzenia działały w bezpieczny i stabilny sposób system HVAC, aby utrzymać akumulatory w optymalnej temperaturze, elementy sterujące w celu realizacji określonego zastosowania oraz systemy do wykrywania i gaszenia pożaru w celu zapewnienia dodatkowego bezpieczeństwa. Wszystkie komponenty są instalowane, uruchamiane i testowane w fabryce. Platforma do sterowania Aggreko Nasze inteligentne oprogramowanie skraca czas reakcji i umożliwia precyzyjne zarządzanie energią w celu zwiększenia wydajności akumulatorów. W czasie rzeczywistym określa ono, w jaki sposób zarządzać systemem Y.Cube, jak również wszystkimi innymi zasobami mikrosieci, aby zmaksymalizować wartość dla naszego klienta, przy jednoczesnym zachowaniu niezawodności sieci i jakości zasilania. Naszą platformę do sterowania można łatwo skonfigurować do potrzeb użytkownika i dostosować ją do nowych zastosowań rynkowych, dzięki czemu możesz być na bieżąco. 3

4 INFORMACJE O PRODUKCIE Y.CUBE Główne cechy i korzyści Mobilność i modułowość Pojedyncze jednostki można łatwo łączyć, aby zapewnić moc i wydajność energetyczną wymaganą dla Twojej firmy Szybka konfiguracja na miejscu Kompleksowy i gotowy do instalacji system magazynowania zmniejsza koszty fundamentów i instalacji na placu budowy Brak konieczności przywracania ruchu Model wynajmu zapewnia elastyczność w dostosowywaniu się do przyszłych potrzeb i unikaniu blokowania aktywów Łatwa integracja Doskonale komponuje się z naszymi systemami zasilania energią cieplną w celu uzyskania optymalnego rozwiązania hybrydowego Szybkie wdrożenie Uruchomienie i funkcjonowanie w okresie krótszym niż 3 miesiące od podpisania umowy, bez długotrwałego finansowania Zwiększ swój zwrot z inwestycji Nasze inteligentne oprogramowanie do magazynowania zarządza różnymi aplikacjami jednocześnie, co pozwala na łączenie wielu strumieni przychodów w celu uzyskania lepszych zwrotów 4

5 Dostępne usługi Przesuwanie rezerwy obrotowej w czasie rzeczywistym Kontrola przyrostu zapotrzebowania Przesuwanie obciążenia/ obciążenia szczytowego Regulacja częstotliwości Arbitraż energetyczny Przywracanie zasilania UPS/mostkowanie zasilania Zasilanie przejściowe Korekcja współczynnika mocy Typowe zastosowania Przesuwanie rezerwy obrotowej w czasie rzeczywistym W elektrowniach cieplnych rezerwa utajona jest tworzona przez uruchomienie dodatkowych generatorów, co skutkuje niższym obciążeniem instalacji i wyższym zużyciem paliwa. Dodanie akumulatorów, które mają pełnić rolę rezerwy obrotowej, pomaga zwiększyć ogólną wydajność instalacji, ponieważ przy wyższym obciążeniu pracuje mniej generatorów. PRZESUWANIE REPLACE SPINNING REZERWY OBROTOWEJ RESERVE W CZASIE RZECZYWISTYM GENER WYDAJNOŚĆ A TOR E GENERATORA FFI CIE NCY 100% Z SYSTEMEM WITH Y.CUBE Y.CUBE BEZ WITHOUT SYSTEMU Y.CUBE Y.CUBE REDUCE REDUKCJA ZAPOTRZEBOWANIA DEMAND AND SHIFT I PRZESUWANIE ENERGY ENERGII Zasilanie w trakcie szczytowego poboru mocy Funkcja ta ma na celu zapobieganie wąskim gardłom zasilania i odciążenie sieci, gdy zapotrzebowanie na energię jest bardzo duże. Osiąga się to albo przez pokrycie dodatkowych potrzeb energetycznych, uruchamiając generatory lub urządzenia magazynujące energię, takie jak akumulatory przemysłowe, albo dostosowując zasilanie do potrzeb klienta. BRAK NOON WIECZORNY EVENING WZROST PEAKZAPOTRZEBOWANIA Kontrola przyrostu zapotrzebowania Sieci nie są w stanie tolerować dużych wahań mocy podczas wytwarzania energii ze źródeł odnawialnych. Magazynowanie energii w akumulatorach wygładza działanie instalacji fotowoltaicznej i wzmacnia sieć energetyczną przez świadczenie krytycznych usług systemowych w celu złagodzenia skutków wahań zapotrzebowania na energię elektryczną i jej podaży. CONTROL KONTROLA PRODUKCJI PV PRODUCTION ENERGII PRZEZ RAMPS INSTALACJĘ FOTOWOLTAICZNĄ RZECZYWISTA PRODUKCJA ACTUAL PV PRODUCTION ENERGII PRZEZ INSTALACJĘ FOTOWOLTAICZNĄ STEADY STABILNE FEED-IN DOSTAWY WITH DZIĘKI Y.CUBE Y.CUBE System nieprzerwanego zasilania (UPS)/ mostkowanie zasilania System UPS zapewnia zasilanie awaryjne w przypadku braku zasilania albo na tyle długo, aby urządzenia o krytycznym znaczeniu mogły zostać poprawnie wyłączone tak aby kluczowe procesy nie zostały przerwane, lub też wystarczająco długo, aby utrzymać konieczne urządzenia obciążające w gotowości do pracy do czasu uruchomienia generatora. PROVIDE ZAPEWNIANIE POWER ZASILANIA TO URZĄDZENIOM CRITICAL OBCIĄŻAJĄCYM LOADS O ZNACZENIU KRYTYCZNYM BRAK ZASILANIA Z GRID SIECI OUTAGE ZASILANIE GRID SUPPLY Z SIECI BESS 5

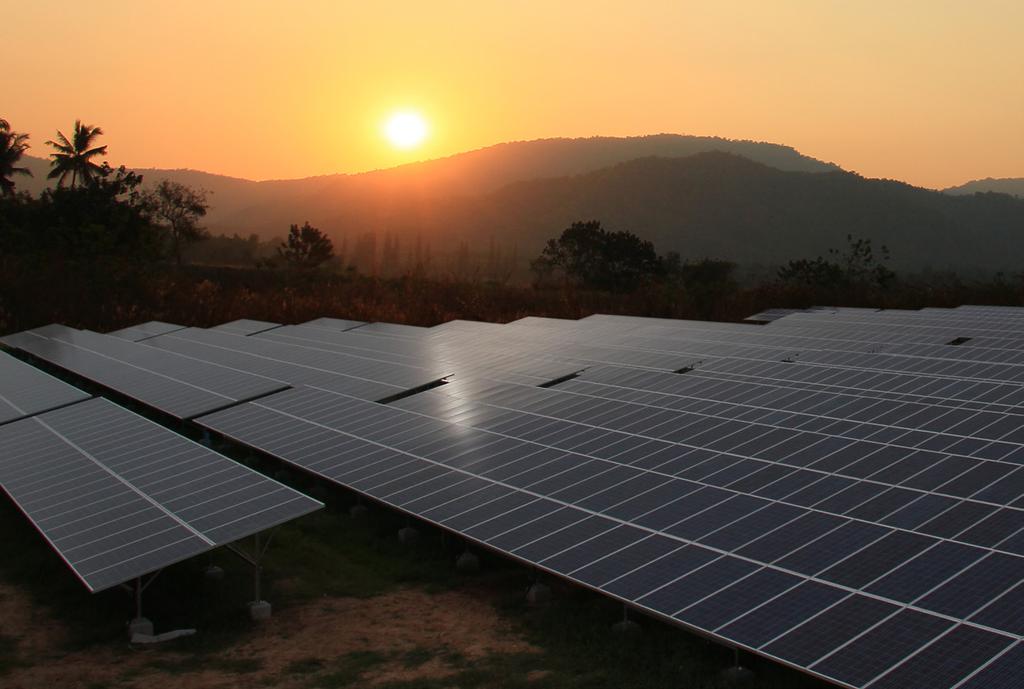

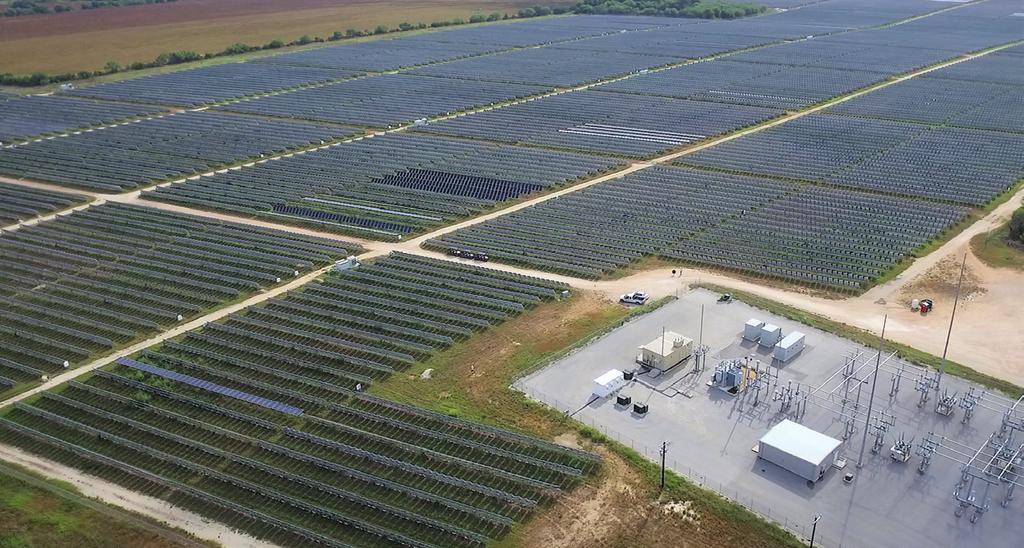

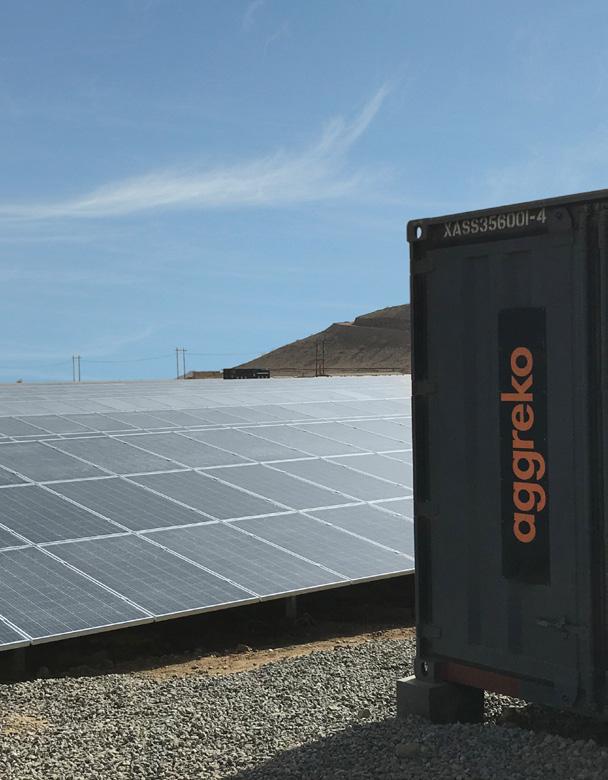

6 I N F O R M A C J E O P R O D U K C I E Y. C U B E Kopalnia złota Granny Smith: Budowanie standardu dla mikrosieci hybrydowych Aggreko buduje hybrydowy system oparty na energii odnawialnej i akumulatorach w kopalni złota Granny Smith w Australii Zachodniej. Projekt ma zostać ukończony w 2019 roku. System, będący jedną z największych na świecie hybrydowych mikrosieci niepodłączonych do sieci głównej, będzie obejmował ogniwa do przetwarzania energii słonecznej 8 MWp oraz akumulatory Y.Cube o mocy 2 MW/1 MWh zintegrowane z generatorami na gaz ziemny o mocy 24,2 MW. Zasoby te będą zintegrowane i zarządzane przez platformę programową Aggreko utrzymującą pełną dostępność systemu i optymalizującą działanie obecnych systemów przetwarzających energię cieplną. System łączący ogniwa fotowoltaiczne i akumulatory obniży zużycie paliwa o 10 13% i wyprodukuje około 18 GWh czystej energii rocznie. Podczas gdy instalacje fotowoltaiczne zmniejszą potrzebę uruchamiania generatorów przetwarzających energię cieplną, akumulatory zapewnią funkcje, takie jak przesuwanie rezerwy obrotowej, regulacja prędkości rampy fotowoltaicznej oraz wsparcie w zakresie napięcia/częstotliwości przemijających. System będzie obsługiwany przez Aggreko i objęty jedną umową najmu bez konieczności ponoszenia nakładów kapitałowych. 6 Kompleksowe rozwiązanie hybrydowe dla regionu Amazonas w Brazylii Jedna z naszych instalacji w brazylijskim lesie deszczowym została uzupełniona o magazynowanie energii w akumulatorach, aby istniejące rozwiązanie wykorzystywało systemy Y.Cube do przesuwania rezerwy obrotowej generatorów przetwarzających energię cieplną. System uruchomiony na podstawie umowy PPA na okres 15 lat działa całodobowo, obsługując wiele społeczności w regionie Amazonas odciętych od cywilizacji. Z uwagi na całodobową eksploatację systemu każda możliwość bardziej wydajnej obsługi obciążenia i zmniejszenia zużycia paliwa ma istotny wpływ na jego żywotność. Nasze rozwiązanie hybrydowe wykorzystuje generatory jako główne źródło zasilania z systemami magazynowania energii Y.Cube o mocy 1 MW, które zapewniają rezerwę obrotową dla każdej z lokalizacji. Akumulatory uwalniają energię natychmiast po wyłączeniu się jednego z generatorów i wypełniają lukę w zasilaniu aż do momentu włączenia się innego generatora. Dodanie systemów Y.Cube zapewnia znaczne oszczędności na paliwie i inne korzyści ekonomiczne. Obejmują one zwiększenie średniego obciążenia generatora o 10%, co poprawia wydajność systemu oraz ogranicza zużycie paliwa o 1% rocznie. Dzięki przeniesieniu rezerwy obrotowej na akumulatory czas pracy generatorów jest również zredukowany o 11%. Projekt ten przyczyni się również do zmniejszenia łącznej emisji CO2 z obsługiwanych miejsc o przez cały okres jego eksploatacji.

7 Dane techniczne* WYDAJNOŚĆ SYSTEMU Y.CUBE 30 Y.CUBE 60 MOC WYJŚCIOWA 1000 kw/1100 kva 1050 kw/1160 kva WYDAJNOŚĆ ENERGETYCZNA (TABLICZKA ZNAMIONOWA) 610 kwh 1187 kwh CZAS MAGAZYNOWANIA, NOMINALNY 30 min 60 min NAPIĘCIE WYJŚCIOWE (± 15%) 400/480 V, 3 fazy 500 V, 3 fazy CZĘSTOTLIWOŚĆ WYJŚCIOWA (± 10%) WARUNKI PRACY W OTOCZENIU WYSOKOŚĆ PRZED OBNIŻENIEM PARAMETRÓW ZNAMIONOWYCH 50/60 Hz od -20 o C do +50 o C (od -4 o F do +122 o F); Moc znamionowa zredukowana o 50 kw/ C powyżej 47 C 1500 m; obniżenie do 4000 m na żądanie DANE FIZYCZNE Y.CUBE 30 Y.CUBE 60 OCHRONA OBUDOWA DŁUGOŚĆ SZEROKOŚĆ WYSOKOŚĆ NEMA 3 / IP55 Kontener o długości 6 m, certyfikat CSC 6060 mm 2440 mm 2800 mm WAGA PRZESYŁKI* kg kg WAGA PO MONTAŻU* kg kg FUNKCJE STEROWANIA DZIAŁANIE DOTYCZĄCE SIECI Regulacja częstotliwości, regulacja prędkości rampy, zdalne przesyłanie, zarządzanie popytem, kontrola napięcia i korekcja współczynnika mocy, wychwytywanie ograniczeń, przenoszenie obciążenia, pełne czterokwadrantowe działanie DZIAŁANIE DOTYCZĄCE TWORZENIA SIECI SYSTEM KONTROLI Działanie dotyczące tworzenia sieci jest zapewniane przez tryb U/f Wyposażony w platformę do sterowania Aggreko do zarządzania akumulatorami NORMY I CERTYFIKATY* Znak CE Zgodny z normami: EN , EN , EN , IEC , IEC Standardy przyłączenia do sieci: certyfikat jednostki BDEW; VDE ARN 4110 (średnie napięcie), 4105 (niskie napięcie) Możliwości funkcji FRT: parametry funkcji LVRT, HVRT oraz dostarczanie awaryjnego zasilania wspierającego sieć można dostosować do wymagań lokalnego operatora sieci. *wartość szacowana może ulec zmianie 7

8 Zasilanie, jakiego potrzebujesz, kiedy go potrzebujesz i tam, gdzie go potrzebujesz. BatteryStorage@aggreko.com Europa i Afryka: Ameryka: Australia:
