SPECYFIKACJA TECHNICZNA-Założenia ZAŁĄCZNIK NR 1 DO OGŁOSZENIA / ZAŁĄCZNIK NR 4 DO UMOWY

Transkrypt

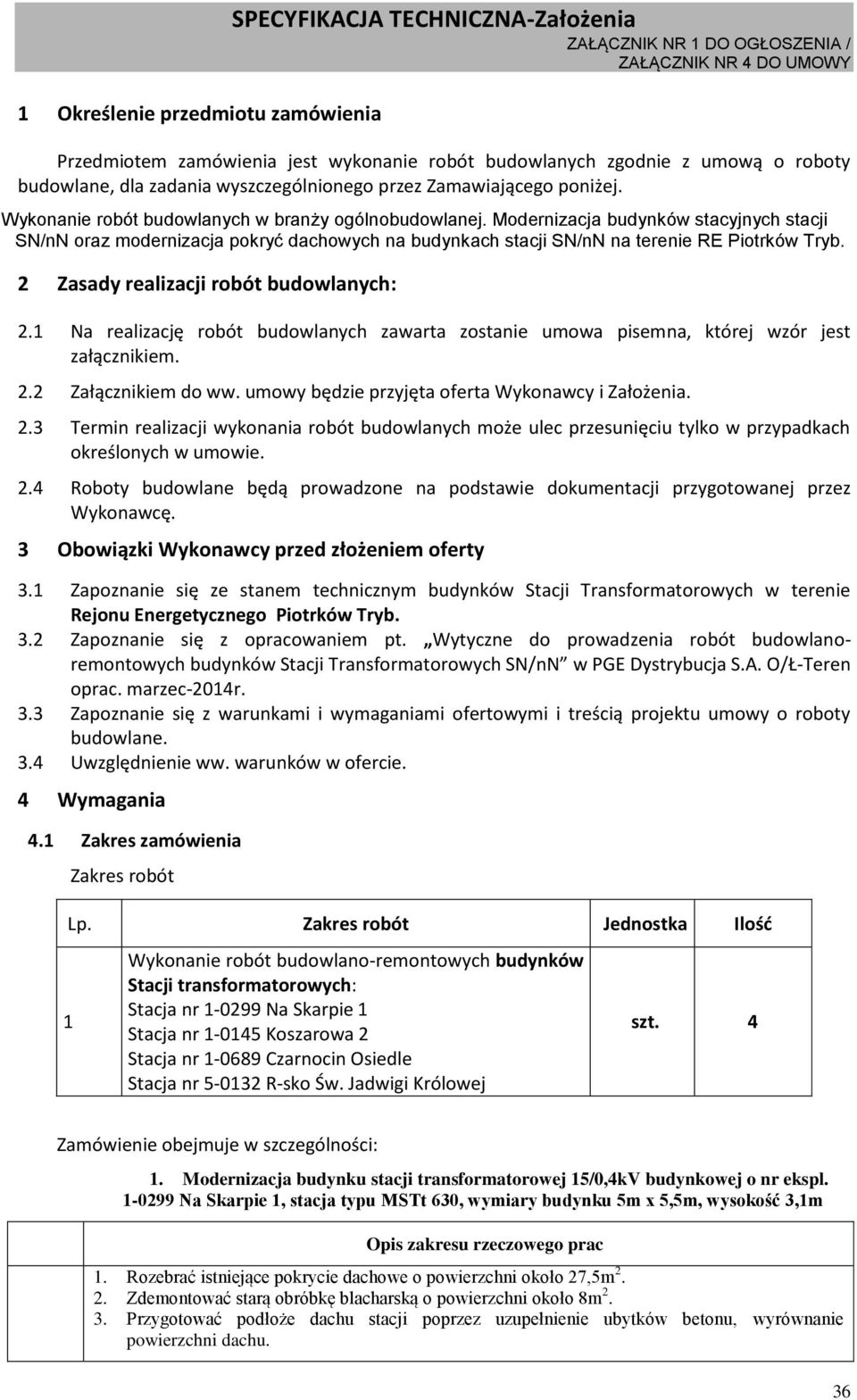

1 1 Określenie przedmiotu zamówienia SPECYFIKACJA TECHNICZNA-Założenia Przedmiotem zamówienia jest wykonanie robót budowlanych zgodnie z umową o roboty budowlane, dla zadania wyszczególnionego przez Zamawiającego poniżej. Wykonanie robót budowlanych w branży ogólnobudowlanej. Modernizacja budynków stacyjnych stacji SN/nN oraz modernizacja pokryć dachowych na budynkach stacji SN/nN na terenie RE Piotrków Tryb. 2 Zasady realizacji robót budowlanych: 2.1 Na realizację robót budowlanych zawarta zostanie umowa pisemna, której wzór jest załącznikiem. 2.2 Załącznikiem do ww. umowy będzie przyjęta oferta Wykonawcy i Założenia. 2.3 Termin realizacji wykonania robót budowlanych może ulec przesunięciu tylko w przypadkach określonych w umowie. 2.4 Roboty budowlane będą prowadzone na podstawie dokumentacji przygotowanej przez Wykonawcę. 3 Obowiązki Wykonawcy przed złożeniem oferty 3.1 Zapoznanie się ze stanem technicznym budynków Stacji Transformatorowych w terenie Rejonu Energetycznego Piotrków Tryb. 3.2 Zapoznanie się z opracowaniem pt. Wytyczne do prowadzenia robót budowlanoremontowych budynków Stacji Transformatorowych SN/nN w PGE Dystrybucja S.A. O/Ł-Teren oprac. marzec-2014r. 3.3 Zapoznanie się z warunkami i wymaganiami ofertowymi i treścią projektu umowy o roboty budowlane. 3.4 Uwzględnienie ww. warunków w ofercie. 4 Wymagania 4.1 Zakres zamówienia Zakres robót Lp. Zakres robót Jednostka Ilośd 1 Wykonanie robót budowlano-remontowych budynków Stacji transformatorowych: Stacja nr Na Skarpie 1 Stacja nr Koszarowa 2 Stacja nr Czarnocin Osiedle Stacja nr R-sko Św. Jadwigi Królowej szt. 4 Zamówienie obejmuje w szczególności: 1. Modernizacja budynku stacji transformatorowej 15/0,4kV budynkowej o nr ekspl Na Skarpie 1, stacja typu MSTt 630, wymiary budynku 5m x 5,5m, wysokość 3,1m Opis zakresu rzeczowego prac 1. Rozebrać istniejące pokrycie dachowe o powierzchni około 27,5m Zdemontować starą obróbkę blacharską o powierzchni około 8m Przygotować podłoże dachu stacji poprzez uzupełnienie ubytków betonu, wyrównanie powierzchni dachu. 36

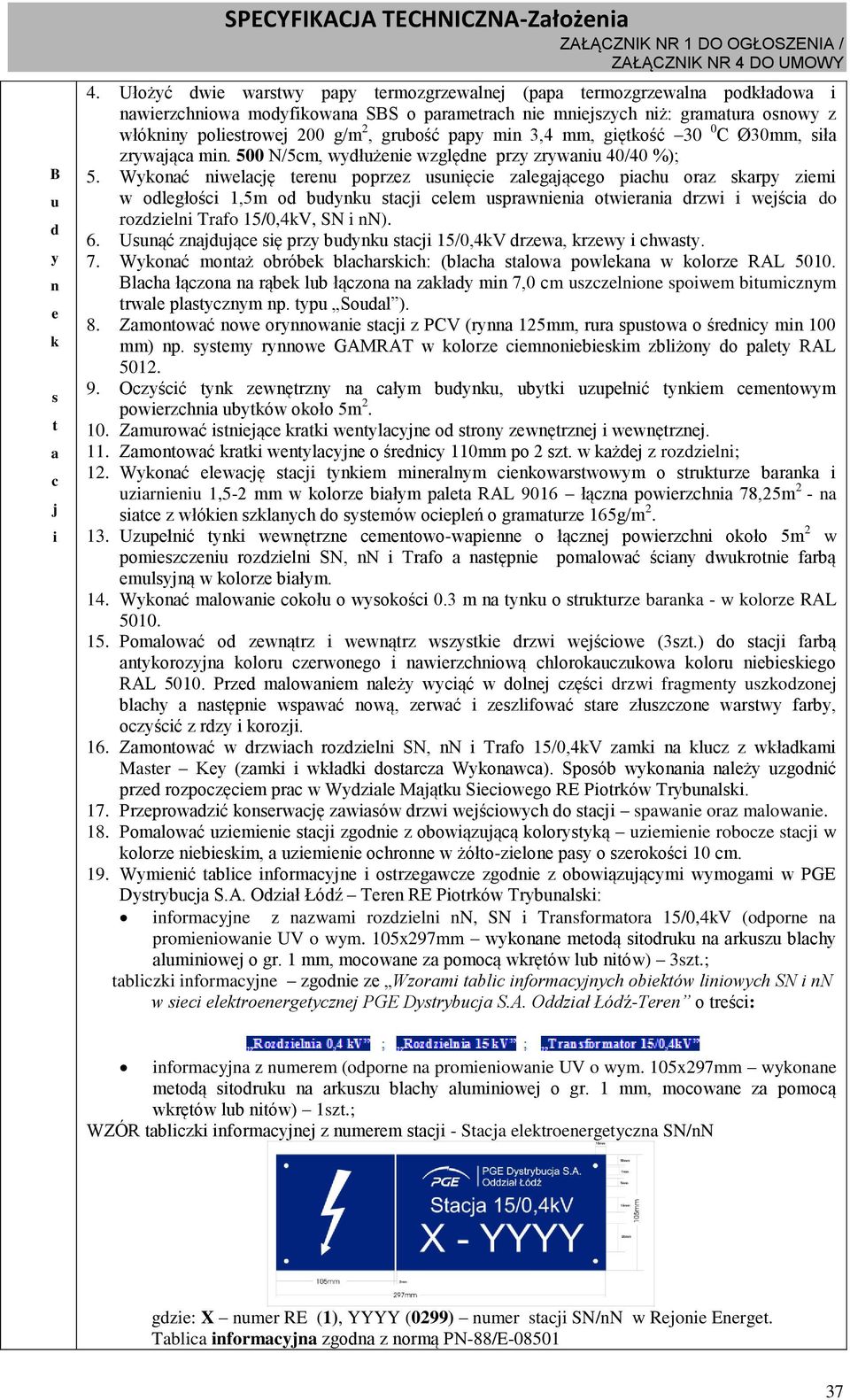

2 B u d y n e k s t a c j i SPECYFIKACJA TECHNICZNA-Założenia 4. Ułożyć dwie warstwy papy termozgrzewalnej (papa termozgrzewalna podkładowa i nawierzchniowa modyfikowana SBS o parametrach nie mniejszych niż: gramatura osnowy z włókniny poliestrowej 200 g/m 2, grubość papy min 3,4 mm, giętkość 30 0 C Ø30mm, siła zrywająca min. 500 N/5cm, wydłużenie względne przy zrywaniu 40/40 %); 5. Wykonać niwelację terenu poprzez usunięcie zalegającego piachu oraz skarpy ziemi w odległości 1,5m od budynku stacji celem usprawnienia otwierania drzwi i wejścia do rozdzielni Trafo 15/0,4kV, SN i nn). 6. Usunąć znajdujące się przy budynku stacji 15/0,4kV drzewa, krzewy i chwasty. 7. Wykonać montaż obróbek blacharskich: (blacha stalowa powlekana w kolorze RAL Blacha łączona na rąbek lub łączona na zakłady min 7,0 cm uszczelnione spoiwem bitumicznym trwale plastycznym np. typu Soudal ). 8. Zamontować nowe orynnowanie stacji z PCV (rynna 125mm, rura spustowa o średnicy min 100 mm) np. systemy rynnowe GAMRAT w kolorze ciemnoniebieskim zbliżony do palety RAL Oczyścić tynk zewnętrzny na całym budynku, ubytki uzupełnić tynkiem cementowym powierzchnia ubytków około 5m Zamurować istniejące kratki wentylacyjne od strony zewnętrznej i wewnętrznej. 11. Zamontować kratki wentylacyjne o średnicy 110mm po 2 szt. w każdej z rozdzielni; 12. Wykonać elewację stacji tynkiem mineralnym cienkowarstwowym o strukturze baranka i uziarnieniu 1,5-2 mm w kolorze białym paleta RAL 9016 łączna powierzchnia 78,25m 2 - na siatce z włókien szklanych do systemów ociepleń o gramaturze 165g/m Uzupełnić tynki wewnętrzne cementowo-wapienne o łącznej powierzchni około 5m 2 w pomieszczeniu rozdzielni SN, nn i Trafo a następnie pomalować ściany dwukrotnie farbą emulsyjną w kolorze białym. 14. Wykonać malowanie cokołu o wysokości 0.3 m na tynku o strukturze baranka - w kolorze RAL Pomalować od zewnątrz i wewnątrz wszystkie drzwi wejściowe (3szt.) do stacji farbą antykorozyjna koloru czerwonego i nawierzchniową chlorokauczukowa koloru niebieskiego RAL Przed malowaniem należy wyciąć w dolnej części drzwi fragmenty uszkodzonej blachy a następnie wspawać nową, zerwać i zeszlifować stare złuszczone warstwy farby, oczyścić z rdzy i korozji. 16. Zamontować w drzwiach rozdzielni SN, nn i Trafo 15/0,4kV zamki na klucz z wkładkami Master Key (zamki i wkładki dostarcza Wykonawca). Sposób wykonania należy uzgodnić przed rozpoczęciem prac w Wydziale Majątku Sieciowego RE Piotrków Trybunalski. 17. Przeprowadzić konserwację zawiasów drzwi wejściowych do stacji spawanie oraz malowanie. 18. Pomalować uziemienie stacji zgodnie z obowiązującą kolorystyką uziemienie robocze stacji w kolorze niebieskim, a uziemienie ochronne w żółto-zielone pasy o szerokości 10 cm. 19. Wymienić tablice informacyjne i ostrzegawcze zgodnie z obowiązującymi wymogami w PGE Dystrybucja S.A. Odział Łódź Teren RE Piotrków Trybunalski: informacyjne z nazwami rozdzielni nn, SN i Transformatora 15/0,4kV (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 3szt.; tabliczki informacyjne zgodnie ze Wzorami tablic informacyjnych obiektów liniowych SN i nn w sieci elektroenergetycznej PGE Dystrybucja S.A. Oddział Łódź-Teren o treści: informacyjna z numerem (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 1szt.; WZÓR tabliczki informacyjnej z numerem stacji - Stacja elektroenergetyczna SN/nN gdzie: X numer RE (1), YYYY (0299) numer stacji SN/nN w Rejonie Energet. Tablica informacyjna zgodna z normą PN-88/E

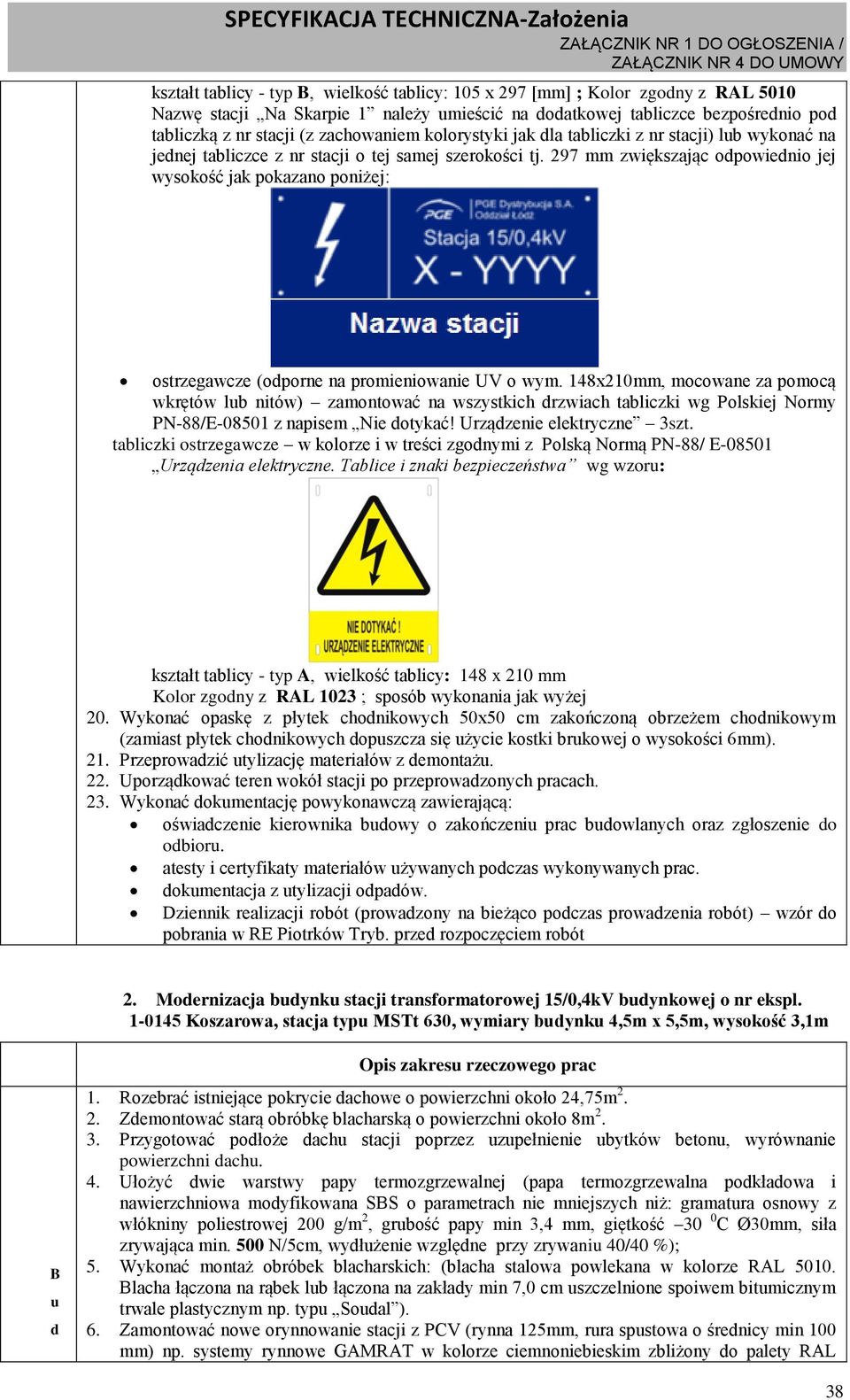

3 SPECYFIKACJA TECHNICZNA-Założenia kształt tablicy - typ B, wielkość tablicy: 105 x 297 [mm] ; Kolor zgodny z RAL 5010 Nazwę stacji Na Skarpie 1 należy umieścić na dodatkowej tabliczce bezpośrednio pod tabliczką z nr stacji (z zachowaniem kolorystyki jak dla tabliczki z nr stacji) lub wykonać na jednej tabliczce z nr stacji o tej samej szerokości tj. 297 mm zwiększając odpowiednio jej wysokość jak pokazano poniżej: ostrzegawcze (odporne na promieniowanie UV o wym. 148x210mm, mocowane za pomocą wkrętów lub nitów) zamontować na wszystkich drzwiach tabliczki wg Polskiej Normy PN-88/E z napisem Nie dotykać! Urządzenie elektryczne 3szt. tabliczki ostrzegawcze w kolorze i w treści zgodnymi z Polską Normą PN-88/ E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa wg wzoru: kształt tablicy - typ A, wielkość tablicy: 148 x 210 mm Kolor zgodny z RAL 1023 ; sposób wykonania jak wyżej 20. Wykonać opaskę z płytek chodnikowych 50x50 cm zakończoną obrzeżem chodnikowym (zamiast płytek chodnikowych dopuszcza się użycie kostki brukowej o wysokości 6mm). 21. Przeprowadzić utylizację materiałów z demontażu. 22. Uporządkować teren wokół stacji po przeprowadzonych pracach. 23. Wykonać dokumentację powykonawczą zawierającą: oświadczenie kierownika budowy o zakończeniu prac budowlanych oraz zgłoszenie do odbioru. atesty i certyfikaty materiałów używanych podczas wykonywanych prac. dokumentacja z utylizacji odpadów. Dziennik realizacji robót (prowadzony na bieżąco podczas prowadzenia robót) wzór do pobrania w RE Piotrków Tryb. przed rozpoczęciem robót 2. Modernizacja budynku stacji transformatorowej 15/0,4kV budynkowej o nr ekspl Koszarowa, stacja typu MSTt 630, wymiary budynku 4,5m x 5,5m, wysokość 3,1m B u d Opis zakresu rzeczowego prac 1. Rozebrać istniejące pokrycie dachowe o powierzchni około 24,75m Zdemontować starą obróbkę blacharską o powierzchni około 8m Przygotować podłoże dachu stacji poprzez uzupełnienie ubytków betonu, wyrównanie powierzchni dachu. 4. Ułożyć dwie warstwy papy termozgrzewalnej (papa termozgrzewalna podkładowa i nawierzchniowa modyfikowana SBS o parametrach nie mniejszych niż: gramatura osnowy z włókniny poliestrowej 200 g/m 2, grubość papy min 3,4 mm, giętkość 30 0 C Ø30mm, siła zrywająca min. 500 N/5cm, wydłużenie względne przy zrywaniu 40/40 %); 5. Wykonać montaż obróbek blacharskich: (blacha stalowa powlekana w kolorze RAL Blacha łączona na rąbek lub łączona na zakłady min 7,0 cm uszczelnione spoiwem bitumicznym trwale plastycznym np. typu Soudal ). 6. Zamontować nowe orynnowanie stacji z PCV (rynna 125mm, rura spustowa o średnicy min 100 mm) np. systemy rynnowe GAMRAT w kolorze ciemnoniebieskim zbliżony do palety RAL 38

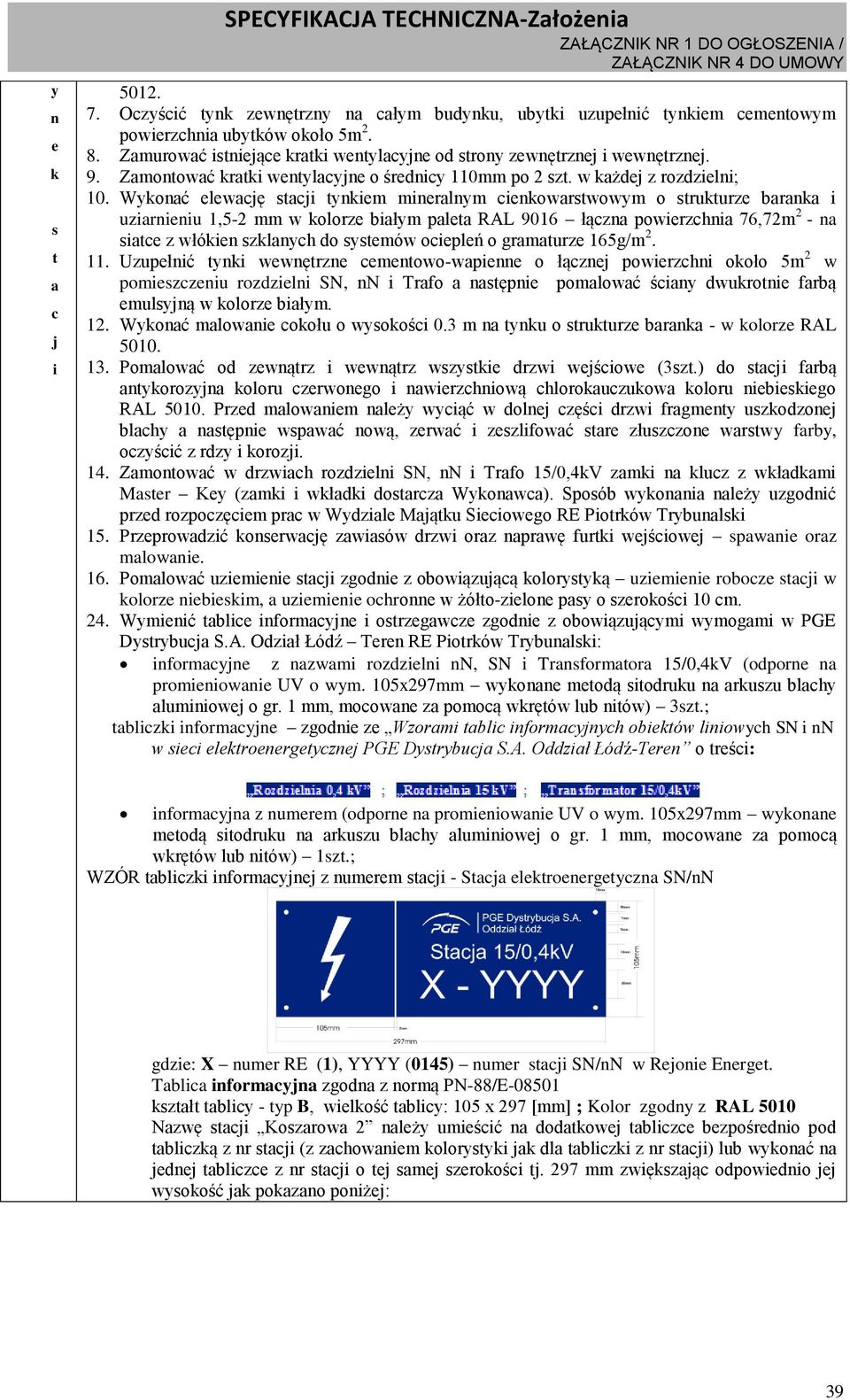

4 y n e k s t a c j i SPECYFIKACJA TECHNICZNA-Założenia Oczyścić tynk zewnętrzny na całym budynku, ubytki uzupełnić tynkiem cementowym powierzchnia ubytków około 5m Zamurować istniejące kratki wentylacyjne od strony zewnętrznej i wewnętrznej. 9. Zamontować kratki wentylacyjne o średnicy 110mm po 2 szt. w każdej z rozdzielni; 10. Wykonać elewację stacji tynkiem mineralnym cienkowarstwowym o strukturze baranka i uziarnieniu 1,5-2 mm w kolorze białym paleta RAL 9016 łączna powierzchnia 76,72m 2 - na siatce z włókien szklanych do systemów ociepleń o gramaturze 165g/m Uzupełnić tynki wewnętrzne cementowo-wapienne o łącznej powierzchni około 5m 2 w pomieszczeniu rozdzielni SN, nn i Trafo a następnie pomalować ściany dwukrotnie farbą emulsyjną w kolorze białym. 12. Wykonać malowanie cokołu o wysokości 0.3 m na tynku o strukturze baranka - w kolorze RAL Pomalować od zewnątrz i wewnątrz wszystkie drzwi wejściowe (3szt.) do stacji farbą antykorozyjna koloru czerwonego i nawierzchniową chlorokauczukowa koloru niebieskiego RAL Przed malowaniem należy wyciąć w dolnej części drzwi fragmenty uszkodzonej blachy a następnie wspawać nową, zerwać i zeszlifować stare złuszczone warstwy farby, oczyścić z rdzy i korozji. 14. Zamontować w drzwiach rozdzielni SN, nn i Trafo 15/0,4kV zamki na klucz z wkładkami Master Key (zamki i wkładki dostarcza Wykonawca). Sposób wykonania należy uzgodnić przed rozpoczęciem prac w Wydziale Majątku Sieciowego RE Piotrków Trybunalski 15. Przeprowadzić konserwację zawiasów drzwi oraz naprawę furtki wejściowej spawanie oraz malowanie. 16. Pomalować uziemienie stacji zgodnie z obowiązującą kolorystyką uziemienie robocze stacji w kolorze niebieskim, a uziemienie ochronne w żółto-zielone pasy o szerokości 10 cm. 24. Wymienić tablice informacyjne i ostrzegawcze zgodnie z obowiązującymi wymogami w PGE Dystrybucja S.A. Odział Łódź Teren RE Piotrków Trybunalski: informacyjne z nazwami rozdzielni nn, SN i Transformatora 15/0,4kV (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 3szt.; tabliczki informacyjne zgodnie ze Wzorami tablic informacyjnych obiektów liniowych SN i nn w sieci elektroenergetycznej PGE Dystrybucja S.A. Oddział Łódź-Teren o treści: informacyjna z numerem (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 1szt.; WZÓR tabliczki informacyjnej z numerem stacji - Stacja elektroenergetyczna SN/nN gdzie: X numer RE (1), YYYY (0145) numer stacji SN/nN w Rejonie Energet. Tablica informacyjna zgodna z normą PN-88/E kształt tablicy - typ B, wielkość tablicy: 105 x 297 [mm] ; Kolor zgodny z RAL 5010 Nazwę stacji Koszarowa 2 należy umieścić na dodatkowej tabliczce bezpośrednio pod tabliczką z nr stacji (z zachowaniem kolorystyki jak dla tabliczki z nr stacji) lub wykonać na jednej tabliczce z nr stacji o tej samej szerokości tj. 297 mm zwiększając odpowiednio jej wysokość jak pokazano poniżej: 39

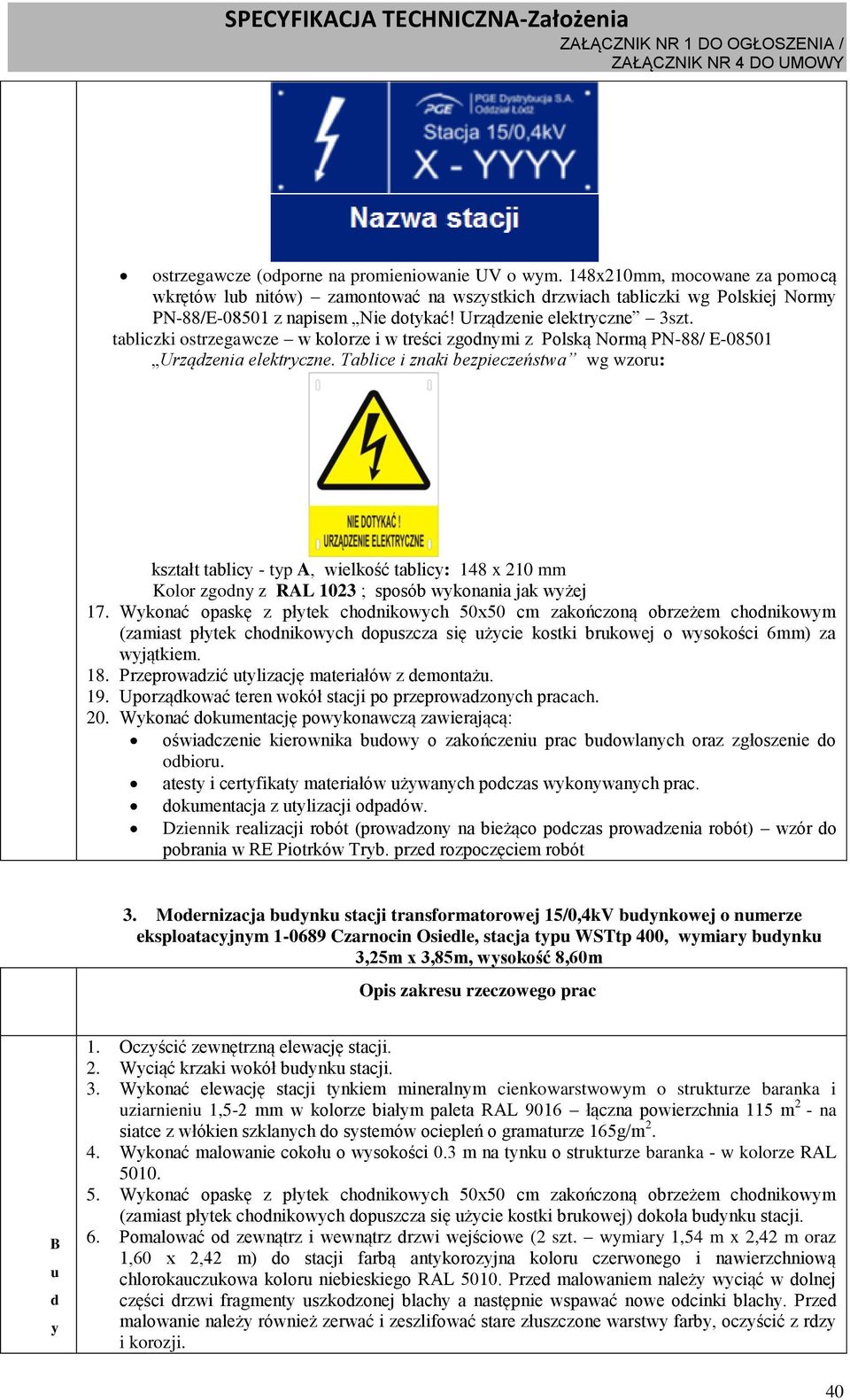

5 SPECYFIKACJA TECHNICZNA-Założenia ostrzegawcze (odporne na promieniowanie UV o wym. 148x210mm, mocowane za pomocą wkrętów lub nitów) zamontować na wszystkich drzwiach tabliczki wg Polskiej Normy PN-88/E z napisem Nie dotykać! Urządzenie elektryczne 3szt. tabliczki ostrzegawcze w kolorze i w treści zgodnymi z Polską Normą PN-88/ E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa wg wzoru: kształt tablicy - typ A, wielkość tablicy: 148 x 210 mm Kolor zgodny z RAL 1023 ; sposób wykonania jak wyżej 17. Wykonać opaskę z płytek chodnikowych 50x50 cm zakończoną obrzeżem chodnikowym (zamiast płytek chodnikowych dopuszcza się użycie kostki brukowej o wysokości 6mm) za wyjątkiem. 18. Przeprowadzić utylizację materiałów z demontażu. 19. Uporządkować teren wokół stacji po przeprowadzonych pracach. 20. Wykonać dokumentację powykonawczą zawierającą: oświadczenie kierownika budowy o zakończeniu prac budowlanych oraz zgłoszenie do odbioru. atesty i certyfikaty materiałów używanych podczas wykonywanych prac. dokumentacja z utylizacji odpadów. Dziennik realizacji robót (prowadzony na bieżąco podczas prowadzenia robót) wzór do pobrania w RE Piotrków Tryb. przed rozpoczęciem robót 3. Modernizacja budynku stacji transformatorowej 15/0,4kV budynkowej o numerze eksploatacyjnym Czarnocin Osiedle, stacja typu WSTtp 400, wymiary budynku 3,25m x 3,85m, wysokość 8,60m Opis zakresu rzeczowego prac B u d y 1. Oczyścić zewnętrzną elewację stacji. 2. Wyciąć krzaki wokół budynku stacji. 3. Wykonać elewację stacji tynkiem mineralnym cienkowarstwowym o strukturze baranka i uziarnieniu 1,5-2 mm w kolorze białym paleta RAL 9016 łączna powierzchnia 115 m 2 - na siatce z włókien szklanych do systemów ociepleń o gramaturze 165g/m Wykonać malowanie cokołu o wysokości 0.3 m na tynku o strukturze baranka - w kolorze RAL Wykonać opaskę z płytek chodnikowych 50x50 cm zakończoną obrzeżem chodnikowym (zamiast płytek chodnikowych dopuszcza się użycie kostki brukowej) dokoła budynku stacji. 6. Pomalować od zewnątrz i wewnątrz drzwi wejściowe (2 szt. wymiary 1,54 m x 2,42 m oraz 1,60 x 2,42 m) do stacji farbą antykorozyjna koloru czerwonego i nawierzchniową chlorokauczukowa koloru niebieskiego RAL Przed malowaniem należy wyciąć w dolnej części drzwi fragmenty uszkodzonej blachy a następnie wspawać nowe odcinki blachy. Przed malowanie należy również zerwać i zeszlifować stare złuszczone warstwy farby, oczyścić z rdzy i korozji. 40

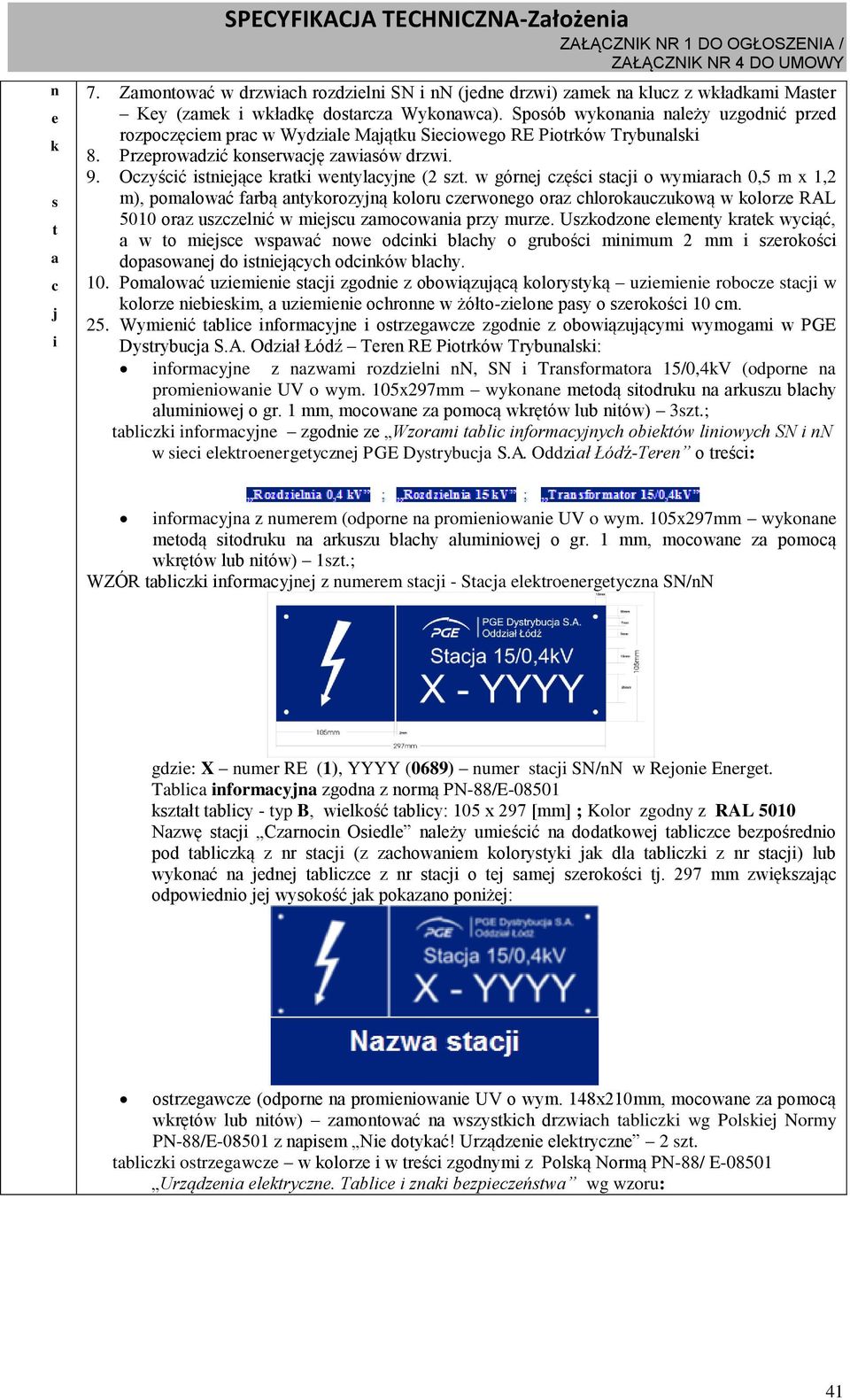

6 n e k s t a c j i SPECYFIKACJA TECHNICZNA-Założenia 7. Zamontować w drzwiach rozdzielni SN i nn (jedne drzwi) zamek na klucz z wkładkami Master Key (zamek i wkładkę dostarcza Wykonawca). Sposób wykonania należy uzgodnić przed rozpoczęciem prac w Wydziale Majątku Sieciowego RE Piotrków Trybunalski 8. Przeprowadzić konserwację zawiasów drzwi. 9. Oczyścić istniejące kratki wentylacyjne (2 szt. w górnej części stacji o wymiarach 0,5 m x 1,2 m), pomalować farbą antykorozyjną koloru czerwonego oraz chlorokauczukową w kolorze RAL 5010 oraz uszczelnić w miejscu zamocowania przy murze. Uszkodzone elementy kratek wyciąć, a w to miejsce wspawać nowe odcinki blachy o grubości minimum 2 mm i szerokości dopasowanej do istniejących odcinków blachy. 10. Pomalować uziemienie stacji zgodnie z obowiązującą kolorystyką uziemienie robocze stacji w kolorze niebieskim, a uziemienie ochronne w żółto-zielone pasy o szerokości 10 cm. 25. Wymienić tablice informacyjne i ostrzegawcze zgodnie z obowiązującymi wymogami w PGE Dystrybucja S.A. Odział Łódź Teren RE Piotrków Trybunalski: informacyjne z nazwami rozdzielni nn, SN i Transformatora 15/0,4kV (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 3szt.; tabliczki informacyjne zgodnie ze Wzorami tablic informacyjnych obiektów liniowych SN i nn w sieci elektroenergetycznej PGE Dystrybucja S.A. Oddział Łódź-Teren o treści: informacyjna z numerem (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 1szt.; WZÓR tabliczki informacyjnej z numerem stacji - Stacja elektroenergetyczna SN/nN gdzie: X numer RE (1), YYYY (0689) numer stacji SN/nN w Rejonie Energet. Tablica informacyjna zgodna z normą PN-88/E kształt tablicy - typ B, wielkość tablicy: 105 x 297 [mm] ; Kolor zgodny z RAL 5010 Nazwę stacji Czarnocin Osiedle należy umieścić na dodatkowej tabliczce bezpośrednio pod tabliczką z nr stacji (z zachowaniem kolorystyki jak dla tabliczki z nr stacji) lub wykonać na jednej tabliczce z nr stacji o tej samej szerokości tj. 297 mm zwiększając odpowiednio jej wysokość jak pokazano poniżej: ostrzegawcze (odporne na promieniowanie UV o wym. 148x210mm, mocowane za pomocą wkrętów lub nitów) zamontować na wszystkich drzwiach tabliczki wg Polskiej Normy PN-88/E z napisem Nie dotykać! Urządzenie elektryczne 2 szt. tabliczki ostrzegawcze w kolorze i w treści zgodnymi z Polską Normą PN-88/ E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa wg wzoru: 41

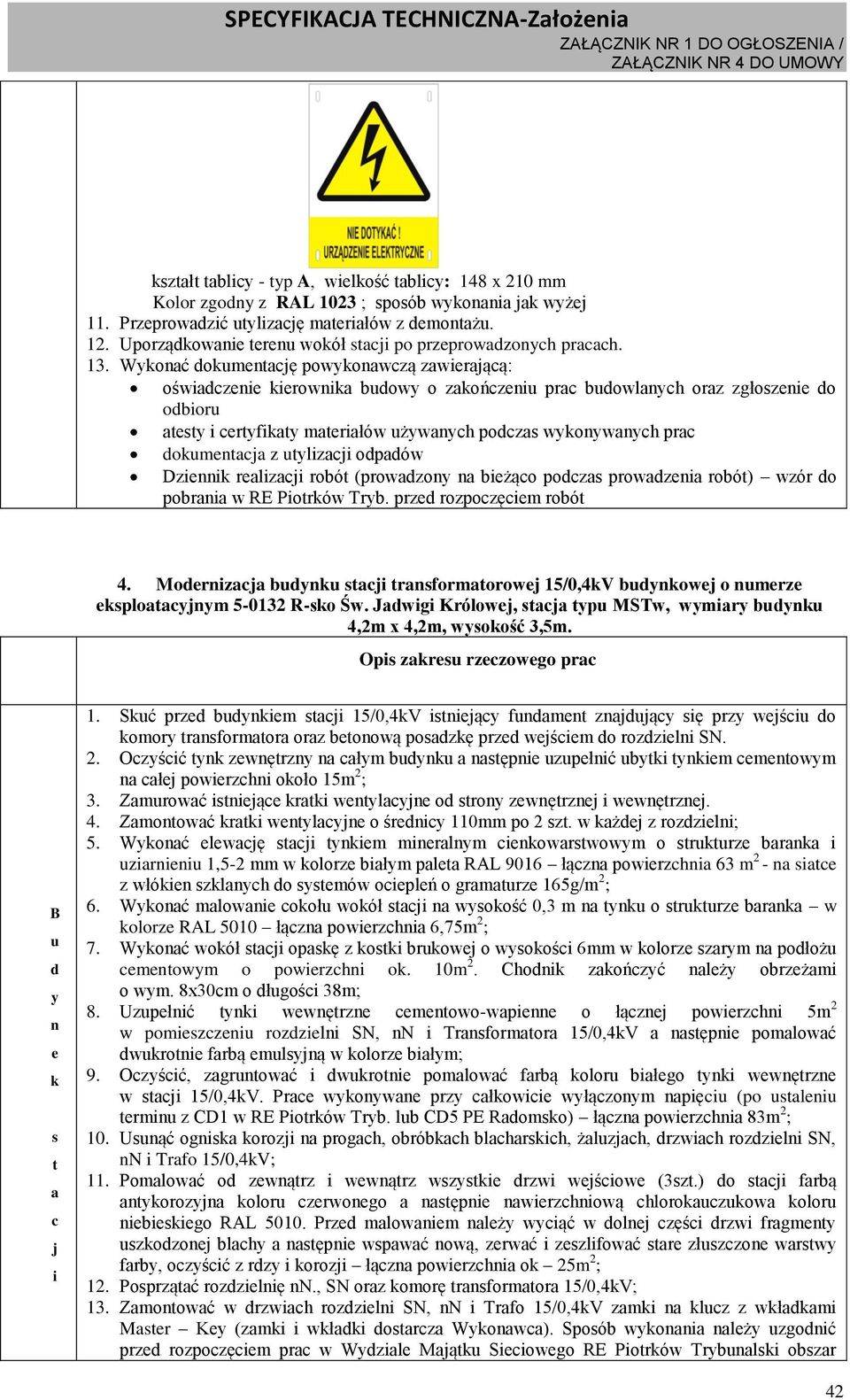

7 SPECYFIKACJA TECHNICZNA-Założenia kształt tablicy - typ A, wielkość tablicy: 148 x 210 mm Kolor zgodny z RAL 1023 ; sposób wykonania jak wyżej 11. Przeprowadzić utylizację materiałów z demontażu. 12. Uporządkowanie terenu wokół stacji po przeprowadzonych pracach. 13. Wykonać dokumentację powykonawczą zawierającą: oświadczenie kierownika budowy o zakończeniu prac budowlanych oraz zgłoszenie do odbioru atesty i certyfikaty materiałów używanych podczas wykonywanych prac dokumentacja z utylizacji odpadów Dziennik realizacji robót (prowadzony na bieżąco podczas prowadzenia robót) wzór do pobrania w RE Piotrków Tryb. przed rozpoczęciem robót 4. Modernizacja budynku stacji transformatorowej 15/0,4kV budynkowej o numerze eksploatacyjnym R-sko Św. Jadwigi Królowej, stacja typu MSTw, wymiary budynku 4,2m x 4,2m, wysokość 3,5m. Opis zakresu rzeczowego prac B u d y n e k s t a c j i 1. Skuć przed budynkiem stacji 15/0,4kV istniejący fundament znajdujący się przy wejściu do komory transformatora oraz betonową posadzkę przed wejściem do rozdzielni SN. 2. Oczyścić tynk zewnętrzny na całym budynku a następnie uzupełnić ubytki tynkiem cementowym na całej powierzchni około 15m 2 ; 3. Zamurować istniejące kratki wentylacyjne od strony zewnętrznej i wewnętrznej. 4. Zamontować kratki wentylacyjne o średnicy 110mm po 2 szt. w każdej z rozdzielni; 5. Wykonać elewację stacji tynkiem mineralnym cienkowarstwowym o strukturze baranka i uziarnieniu 1,5-2 mm w kolorze białym paleta RAL 9016 łączna powierzchnia 63 m 2 - na siatce z włókien szklanych do systemów ociepleń o gramaturze 165g/m 2 ; 6. Wykonać malowanie cokołu wokół stacji na wysokość 0,3 m na tynku o strukturze baranka w kolorze RAL 5010 łączna powierzchnia 6,75m 2 ; 7. Wykonać wokół stacji opaskę z kostki brukowej o wysokości 6mm w kolorze szarym na podłożu cementowym o powierzchni ok. 10m 2. Chodnik zakończyć należy obrzeżami o wym. 8x30cm o długości 38m; 8. Uzupełnić tynki wewnętrzne cementowo-wapienne o łącznej powierzchni 5m 2 w pomieszczeniu rozdzielni SN, nn i Transformatora 15/0,4kV a następnie pomalować dwukrotnie farbą emulsyjną w kolorze białym; 9. Oczyścić, zagruntować i dwukrotnie pomalować farbą koloru białego tynki wewnętrzne w stacji 15/0,4kV. Prace wykonywane przy całkowicie wyłączonym napięciu (po ustaleniu terminu z CD1 w RE Piotrków Tryb. lub CD5 PE Radomsko) łączna powierzchnia 83m 2 ; 10. Usunąć ogniska korozji na progach, obróbkach blacharskich, żaluzjach, drzwiach rozdzielni SN, nn i Trafo 15/0,4kV; 11. Pomalować od zewnątrz i wewnątrz wszystkie drzwi wejściowe (3szt.) do stacji farbą antykorozyjna koloru czerwonego a następnie nawierzchniową chlorokauczukowa koloru niebieskiego RAL Przed malowaniem należy wyciąć w dolnej części drzwi fragmenty uszkodzonej blachy a następnie wspawać nową, zerwać i zeszlifować stare złuszczone warstwy farby, oczyścić z rdzy i korozji łączna powierzchnia ok 25m 2 ; 12. Posprzątać rozdzielnię nn., SN oraz komorę transformatora 15/0,4kV; 13. Zamontować w drzwiach rozdzielni SN, nn i Trafo 15/0,4kV zamki na klucz z wkładkami Master Key (zamki i wkładki dostarcza Wykonawca). Sposób wykonania należy uzgodnić przed rozpoczęciem prac w Wydziale Majątku Sieciowego RE Piotrków Trybunalski obszar 42

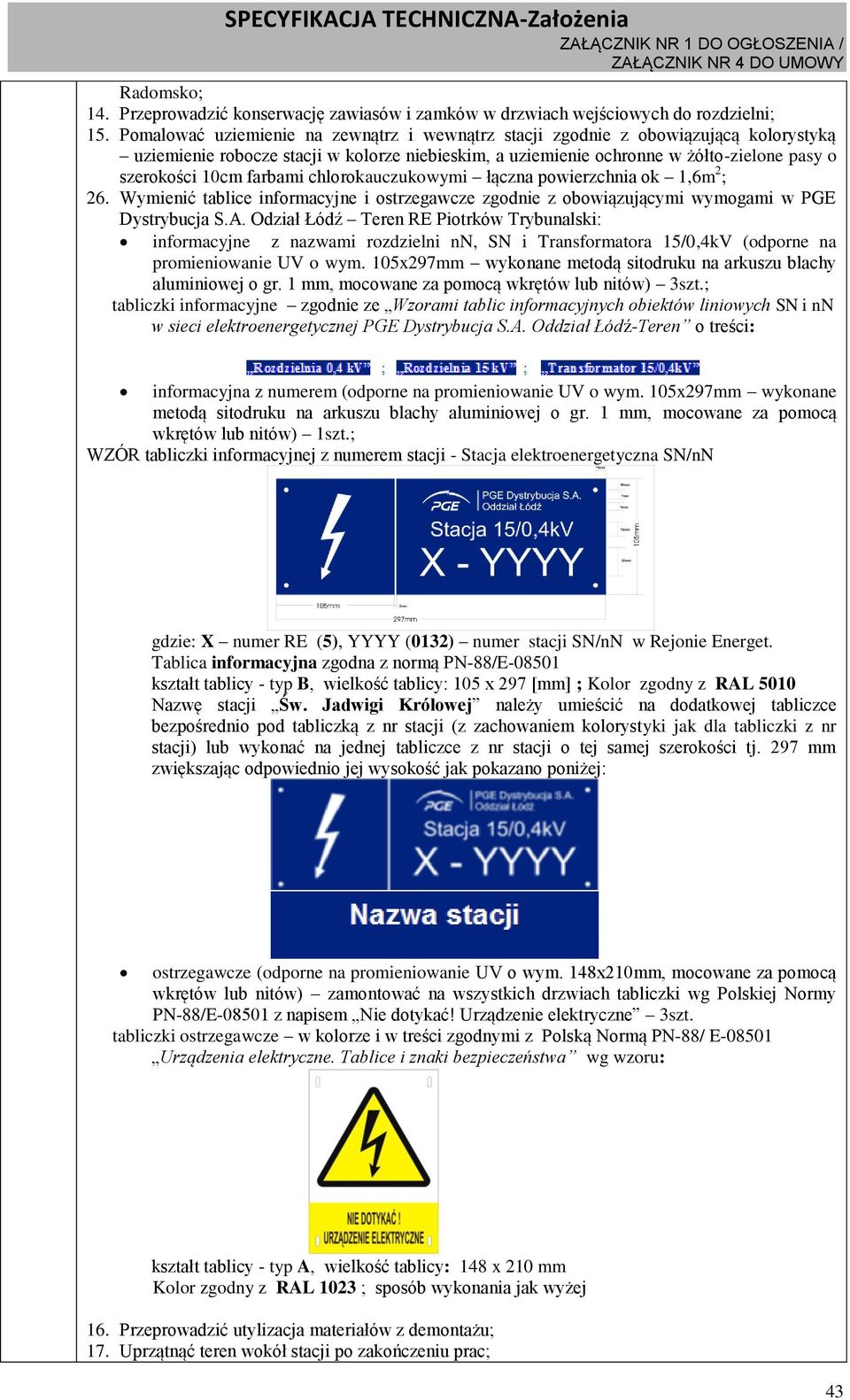

8 SPECYFIKACJA TECHNICZNA-Założenia Radomsko; 14. Przeprowadzić konserwację zawiasów i zamków w drzwiach wejściowych do rozdzielni; 15. Pomalować uziemienie na zewnątrz i wewnątrz stacji zgodnie z obowiązującą kolorystyką uziemienie robocze stacji w kolorze niebieskim, a uziemienie ochronne w żółto-zielone pasy o szerokości 10cm farbami chlorokauczukowymi łączna powierzchnia ok 1,6m 2 ; 26. Wymienić tablice informacyjne i ostrzegawcze zgodnie z obowiązującymi wymogami w PGE Dystrybucja S.A. Odział Łódź Teren RE Piotrków Trybunalski: informacyjne z nazwami rozdzielni nn, SN i Transformatora 15/0,4kV (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 3szt.; tabliczki informacyjne zgodnie ze Wzorami tablic informacyjnych obiektów liniowych SN i nn w sieci elektroenergetycznej PGE Dystrybucja S.A. Oddział Łódź-Teren o treści: informacyjna z numerem (odporne na promieniowanie UV o wym. 105x297mm wykonane metodą sitodruku na arkuszu blachy aluminiowej o gr. 1 mm, mocowane za pomocą wkrętów lub nitów) 1szt.; WZÓR tabliczki informacyjnej z numerem stacji - Stacja elektroenergetyczna SN/nN gdzie: X numer RE (5), YYYY (0132) numer stacji SN/nN w Rejonie Energet. Tablica informacyjna zgodna z normą PN-88/E kształt tablicy - typ B, wielkość tablicy: 105 x 297 [mm] ; Kolor zgodny z RAL 5010 Nazwę stacji Św. Jadwigi Królowej należy umieścić na dodatkowej tabliczce bezpośrednio pod tabliczką z nr stacji (z zachowaniem kolorystyki jak dla tabliczki z nr stacji) lub wykonać na jednej tabliczce z nr stacji o tej samej szerokości tj. 297 mm zwiększając odpowiednio jej wysokość jak pokazano poniżej: ostrzegawcze (odporne na promieniowanie UV o wym. 148x210mm, mocowane za pomocą wkrętów lub nitów) zamontować na wszystkich drzwiach tabliczki wg Polskiej Normy PN-88/E z napisem Nie dotykać! Urządzenie elektryczne 3szt. tabliczki ostrzegawcze w kolorze i w treści zgodnymi z Polską Normą PN-88/ E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa wg wzoru: kształt tablicy - typ A, wielkość tablicy: 148 x 210 mm Kolor zgodny z RAL 1023 ; sposób wykonania jak wyżej 16. Przeprowadzić utylizacja materiałów z demontażu; 17. Uprzątnąć teren wokół stacji po zakończeniu prac; 43

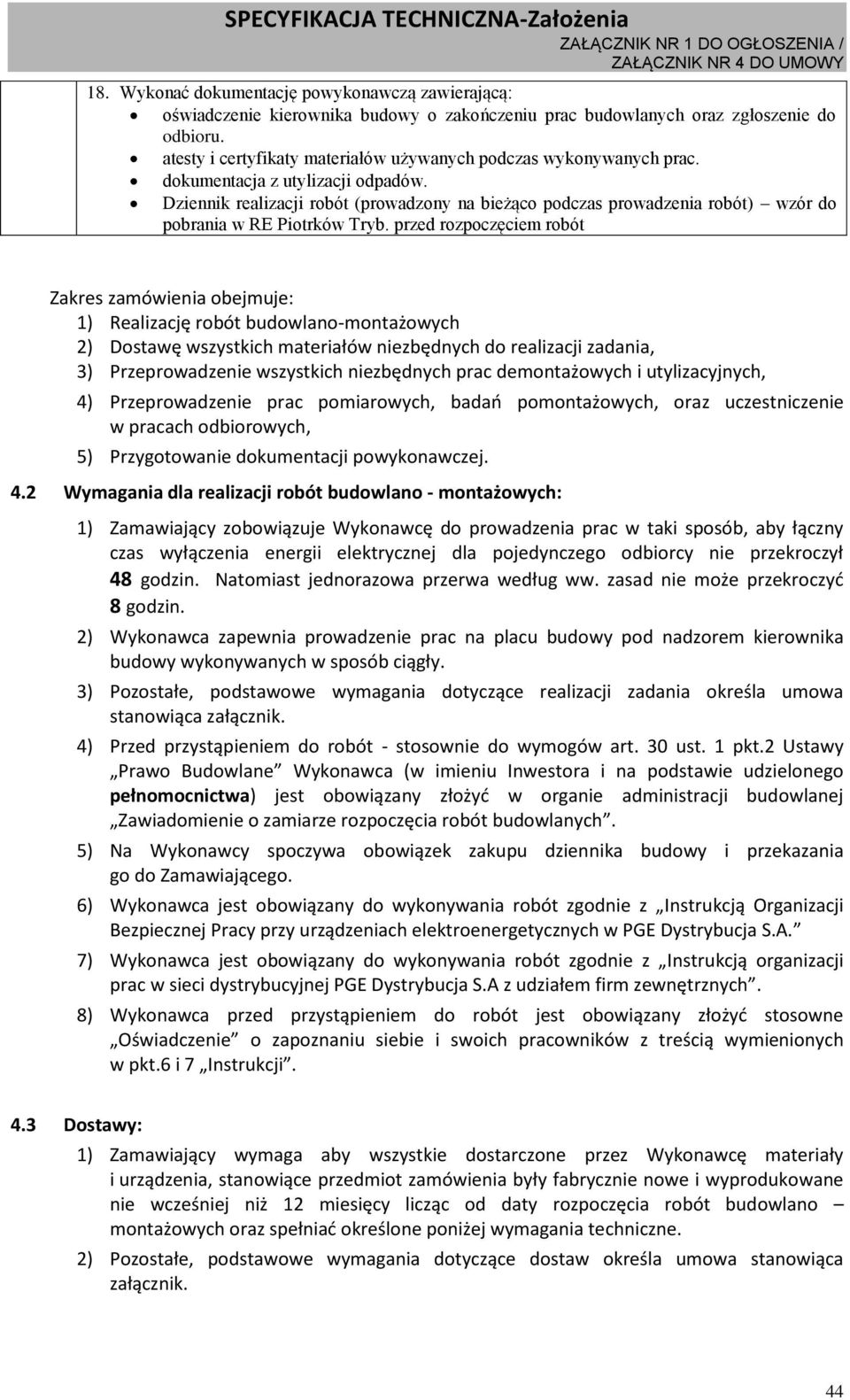

9 SPECYFIKACJA TECHNICZNA-Założenia 18. Wykonać dokumentację powykonawczą zawierającą: oświadczenie kierownika budowy o zakończeniu prac budowlanych oraz zgłoszenie do odbioru. atesty i certyfikaty materiałów używanych podczas wykonywanych prac. dokumentacja z utylizacji odpadów. Dziennik realizacji robót (prowadzony na bieżąco podczas prowadzenia robót) wzór do pobrania w RE Piotrków Tryb. przed rozpoczęciem robót Zakres zamówienia obejmuje: 1) Realizację robót budowlano-montażowych 2) Dostawę wszystkich materiałów niezbędnych do realizacji zadania, 3) Przeprowadzenie wszystkich niezbędnych prac demontażowych i utylizacyjnych, 4) Przeprowadzenie prac pomiarowych, badao pomontażowych, oraz uczestniczenie w pracach odbiorowych, 5) Przygotowanie dokumentacji powykonawczej. 4.2 Wymagania dla realizacji robót budowlano - montażowych: 1) Zamawiający zobowiązuje Wykonawcę do prowadzenia prac w taki sposób, aby łączny czas wyłączenia energii elektrycznej dla pojedynczego odbiorcy nie przekroczył 48 godzin. Natomiast jednorazowa przerwa według ww. zasad nie może przekroczyd 8 godzin. 2) Wykonawca zapewnia prowadzenie prac na placu budowy pod nadzorem kierownika budowy wykonywanych w sposób ciągły. 3) Pozostałe, podstawowe wymagania dotyczące realizacji zadania określa umowa stanowiąca załącznik. 4) Przed przystąpieniem do robót - stosownie do wymogów art. 30 ust. 1 pkt.2 Ustawy Prawo Budowlane Wykonawca (w imieniu Inwestora i na podstawie udzielonego pełnomocnictwa) jest obowiązany złożyd w organie administracji budowlanej Zawiadomienie o zamiarze rozpoczęcia robót budowlanych. 5) Na Wykonawcy spoczywa obowiązek zakupu dziennika budowy i przekazania go do Zamawiającego. 6) Wykonawca jest obowiązany do wykonywania robót zgodnie z Instrukcją Organizacji Bezpiecznej Pracy przy urządzeniach elektroenergetycznych w PGE Dystrybucja S.A. 7) Wykonawca jest obowiązany do wykonywania robót zgodnie z Instrukcją organizacji prac w sieci dystrybucyjnej PGE Dystrybucja S.A z udziałem firm zewnętrznych. 8) Wykonawca przed przystąpieniem do robót jest obowiązany złożyd stosowne Oświadczenie o zapoznaniu siebie i swoich pracowników z treścią wymienionych w pkt.6 i 7 Instrukcji. 4.3 Dostawy: 1) Zamawiający wymaga aby wszystkie dostarczone przez Wykonawcę materiały i urządzenia, stanowiące przedmiot zamówienia były fabrycznie nowe i wyprodukowane nie wcześniej niż 12 miesięcy licząc od daty rozpoczęcia robót budowlano montażowych oraz spełniad określone poniżej wymagania techniczne. 2) Pozostałe, podstawowe wymagania dotyczące dostaw określa umowa stanowiąca załącznik. 44

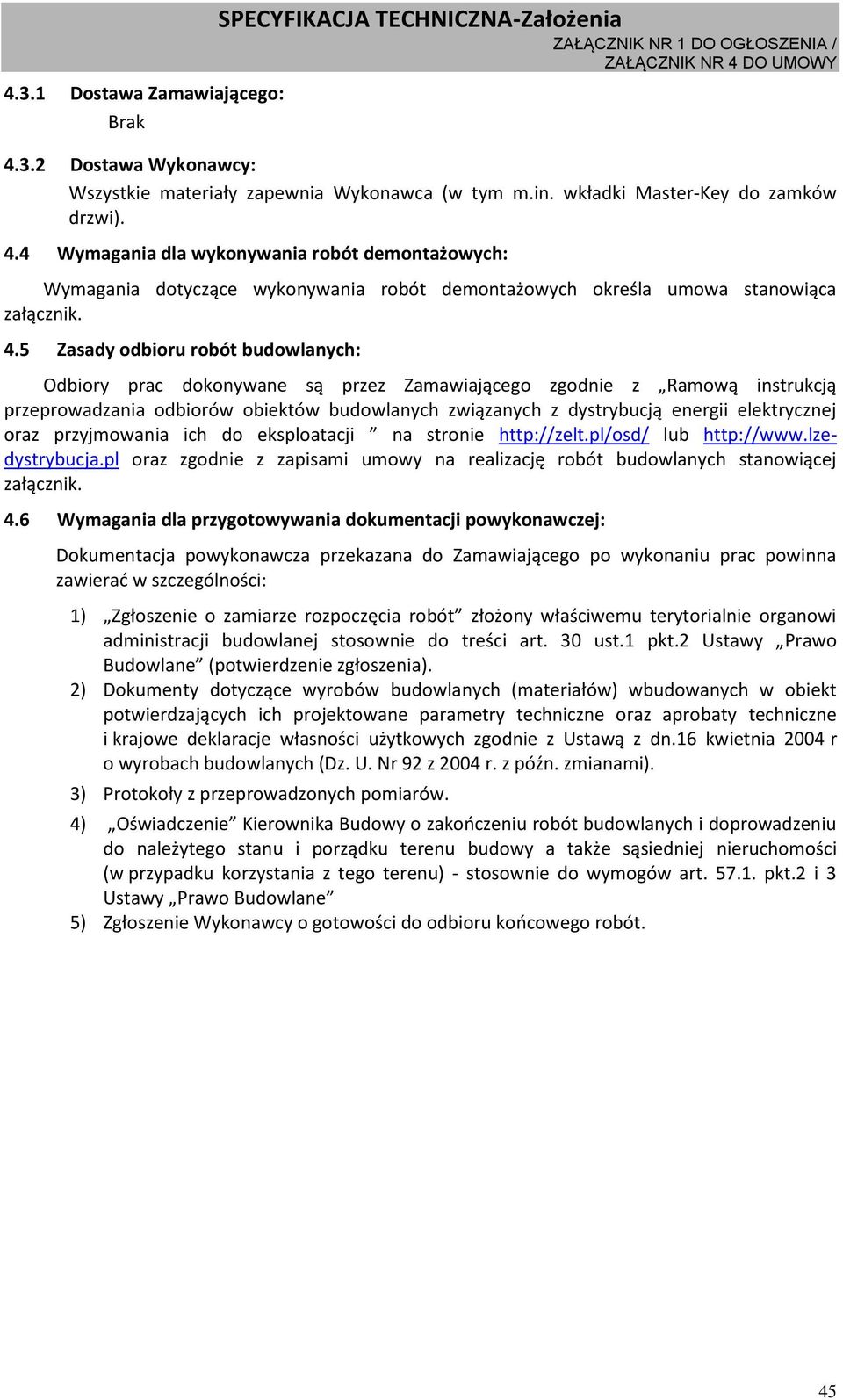

10 4.3.1 Dostawa Zamawiającego: Brak SPECYFIKACJA TECHNICZNA-Założenia Dostawa Wykonawcy: Wszystkie materiały zapewnia Wykonawca (w tym m.in. wkładki Master-Key do zamków drzwi). 4.4 Wymagania dla wykonywania robót demontażowych: Wymagania dotyczące wykonywania robót demontażowych określa umowa stanowiąca załącznik. 4.5 Zasady odbioru robót budowlanych: Odbiory prac dokonywane są przez Zamawiającego zgodnie z Ramową instrukcją przeprowadzania odbiorów obiektów budowlanych związanych z dystrybucją energii elektrycznej oraz przyjmowania ich do eksploatacji na stronie lub oraz zgodnie z zapisami umowy na realizację robót budowlanych stanowiącej załącznik. 4.6 Wymagania dla przygotowywania dokumentacji powykonawczej: Dokumentacja powykonawcza przekazana do Zamawiającego po wykonaniu prac powinna zawierad w szczególności: 1) Zgłoszenie o zamiarze rozpoczęcia robót złożony właściwemu terytorialnie organowi administracji budowlanej stosownie do treści art. 30 ust.1 pkt.2 Ustawy Prawo Budowlane (potwierdzenie zgłoszenia). 2) Dokumenty dotyczące wyrobów budowlanych (materiałów) wbudowanych w obiekt potwierdzających ich projektowane parametry techniczne oraz aprobaty techniczne i krajowe deklaracje własności użytkowych zgodnie z Ustawą z dn.16 kwietnia 2004 r o wyrobach budowlanych (Dz. U. Nr 92 z 2004 r. z późn. zmianami). 3) Protokoły z przeprowadzonych pomiarów. 4) Oświadczenie Kierownika Budowy o zakooczeniu robót budowlanych i doprowadzeniu do należytego stanu i porządku terenu budowy a także sąsiedniej nieruchomości (w przypadku korzystania z tego terenu) - stosownie do wymogów art pkt.2 i 3 Ustawy Prawo Budowlane 5) Zgłoszenie Wykonawcy o gotowości do odbioru koocowego robót. 45
