1

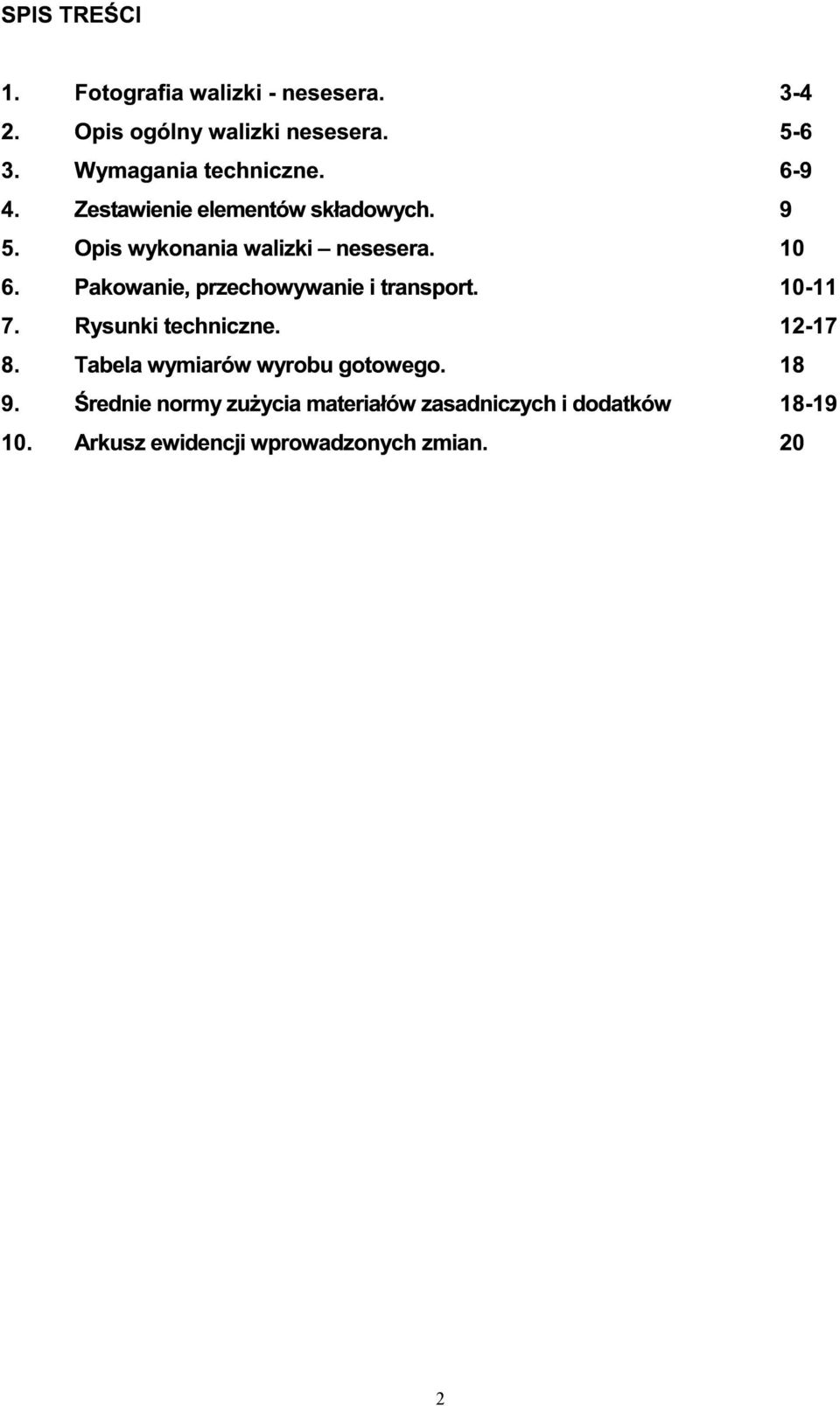

2 2

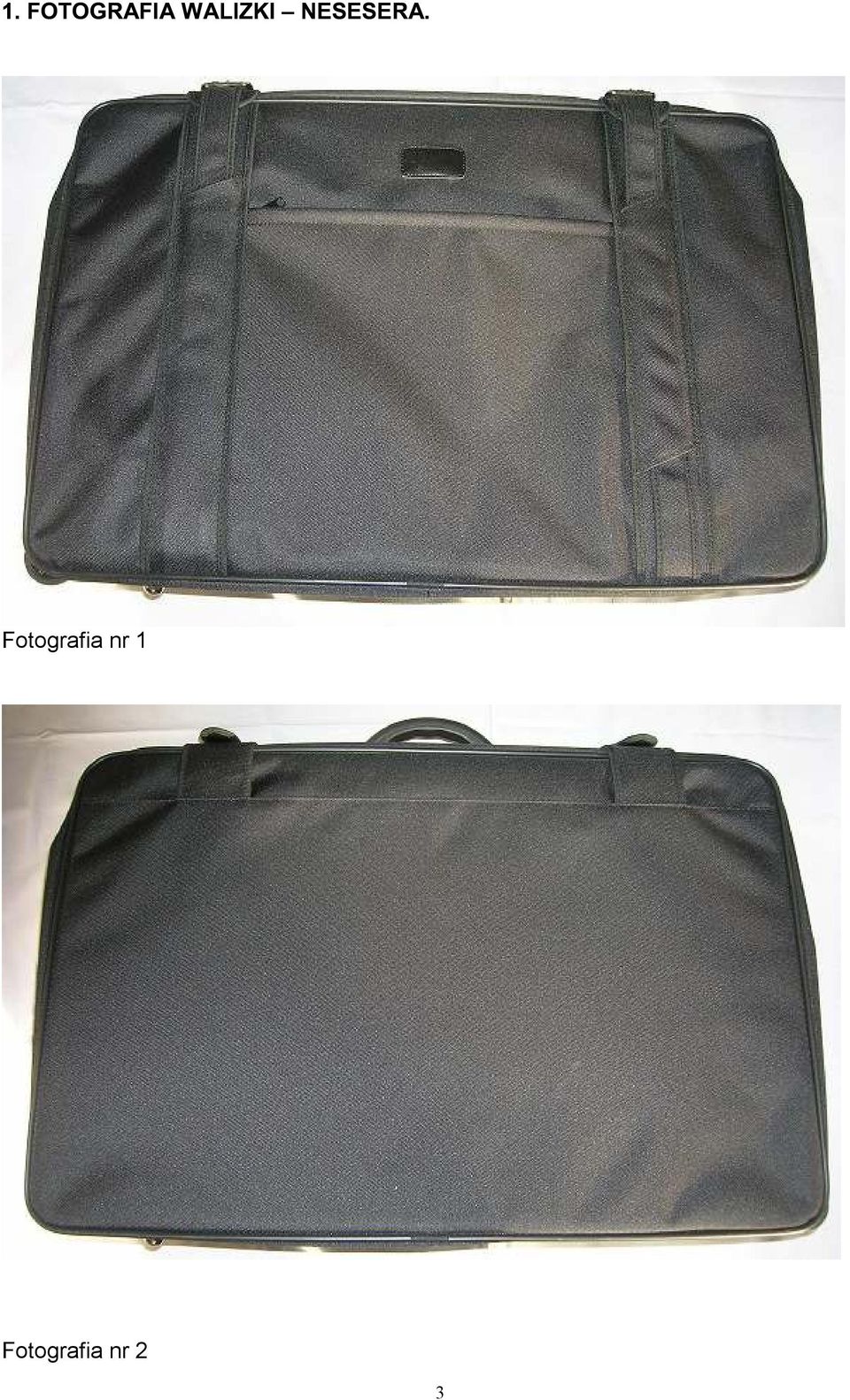

3 Fotografia nr 1 Fotografia nr 2 3

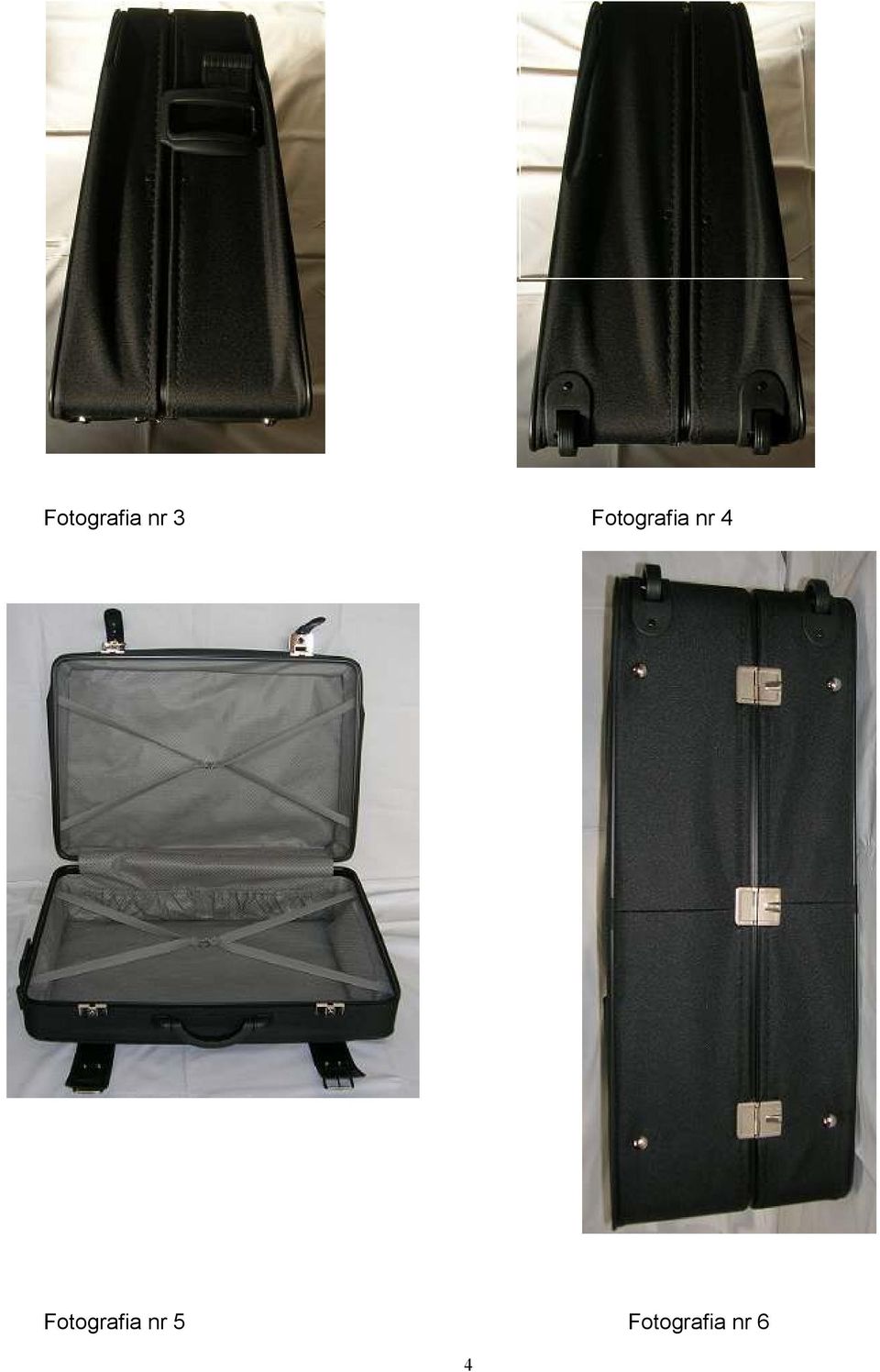

4 Fotografia nr 3 Fotografia nr 4 Fotografia nr 5 Fotografia nr 6 4

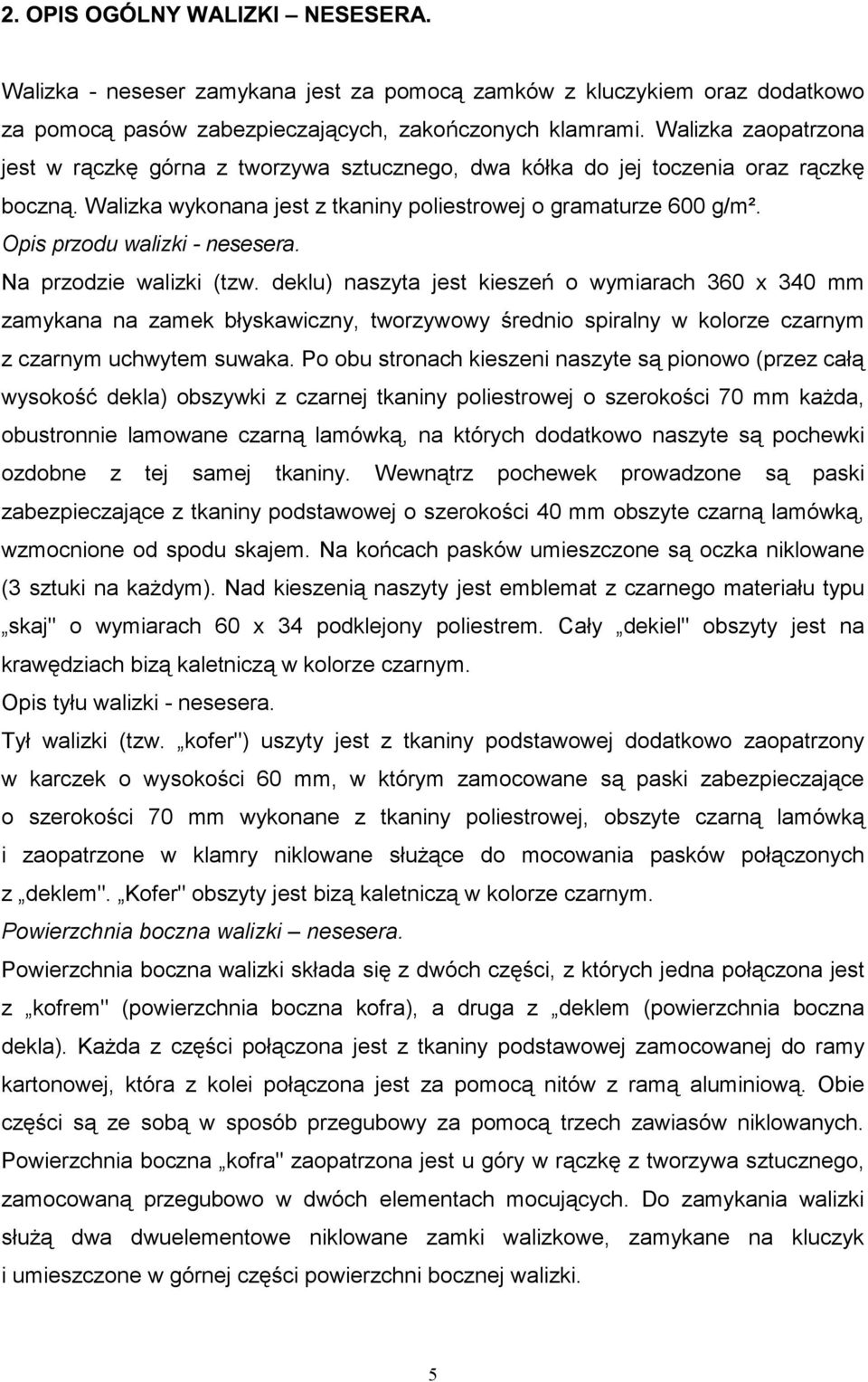

5 Walizka - neseser zamykana jest za pomocą zamków z kluczykiem oraz dodatkowo za pomocą pasów zabezpieczających, zakończonych klamrami. Walizka zaopatrzona jest w rączkę górna z tworzywa sztucznego, dwa kółka do jej toczenia oraz rączkę boczną. Walizka wykonana jest z tkaniny poliestrowej o gramaturze 600 g/m². Opis przodu walizki - nesesera. Na przodzie walizki (tzw. deklu) naszyta jest kieszeń o wymiarach 360 x 340 mm zamykana na zamek błyskawiczny, tworzywowy średnio spiralny w kolorze czarnym z czarnym uchwytem suwaka. Po obu stronach kieszeni naszyte są pionowo (przez całą wysokość dekla) obszywki z czarnej tkaniny poliestrowej o szerokości 70 mm każda, obustronnie lamowane czarną lamówką, na których dodatkowo naszyte są pochewki ozdobne z tej samej tkaniny. Wewnątrz pochewek prowadzone są paski zabezpieczające z tkaniny podstawowej o szerokości 40 mm obszyte czarną lamówką, wzmocnione od spodu skajem. Na końcach pasków umieszczone są oczka niklowane (3 sztuki na każdym). Nad kieszenią naszyty jest emblemat z czarnego materiału typu skaj" o wymiarach 60 x 34 podklejony poliestrem. Cały dekiel" obszyty jest na krawędziach bizą kaletniczą w kolorze czarnym. Opis tyłu walizki - nesesera. Tył walizki (tzw. kofer") uszyty jest z tkaniny podstawowej dodatkowo zaopatrzony w karczek o wysokości 60 mm, w którym zamocowane są paski zabezpieczające o szerokości 70 mm wykonane z tkaniny poliestrowej, obszyte czarną lamówką i zaopatrzone w klamry niklowane służące do mocowania pasków połączonych z deklem". Kofer" obszyty jest bizą kaletniczą w kolorze czarnym. Powierzchnia boczna walizki nesesera. Powierzchnia boczna walizki składa się z dwóch części, z których jedna połączona jest z kofrem" (powierzchnia boczna kofra), a druga z deklem (powierzchnia boczna dekla). Każda z części połączona jest z tkaniny podstawowej zamocowanej do ramy kartonowej, która z kolei połączona jest za pomocą nitów z ramą aluminiową. Obie części są ze sobą w sposób przegubowy za pomocą trzech zawiasów niklowanych. Powierzchnia boczna kofra" zaopatrzona jest u góry w rączkę z tworzywa sztucznego, zamocowaną przegubowo w dwóch elementach mocujących. Do zamykania walizki służą dwa dwuelementowe niklowane zamki walizkowe, zamykane na kluczyk i umieszczone w górnej części powierzchni bocznej walizki. 5

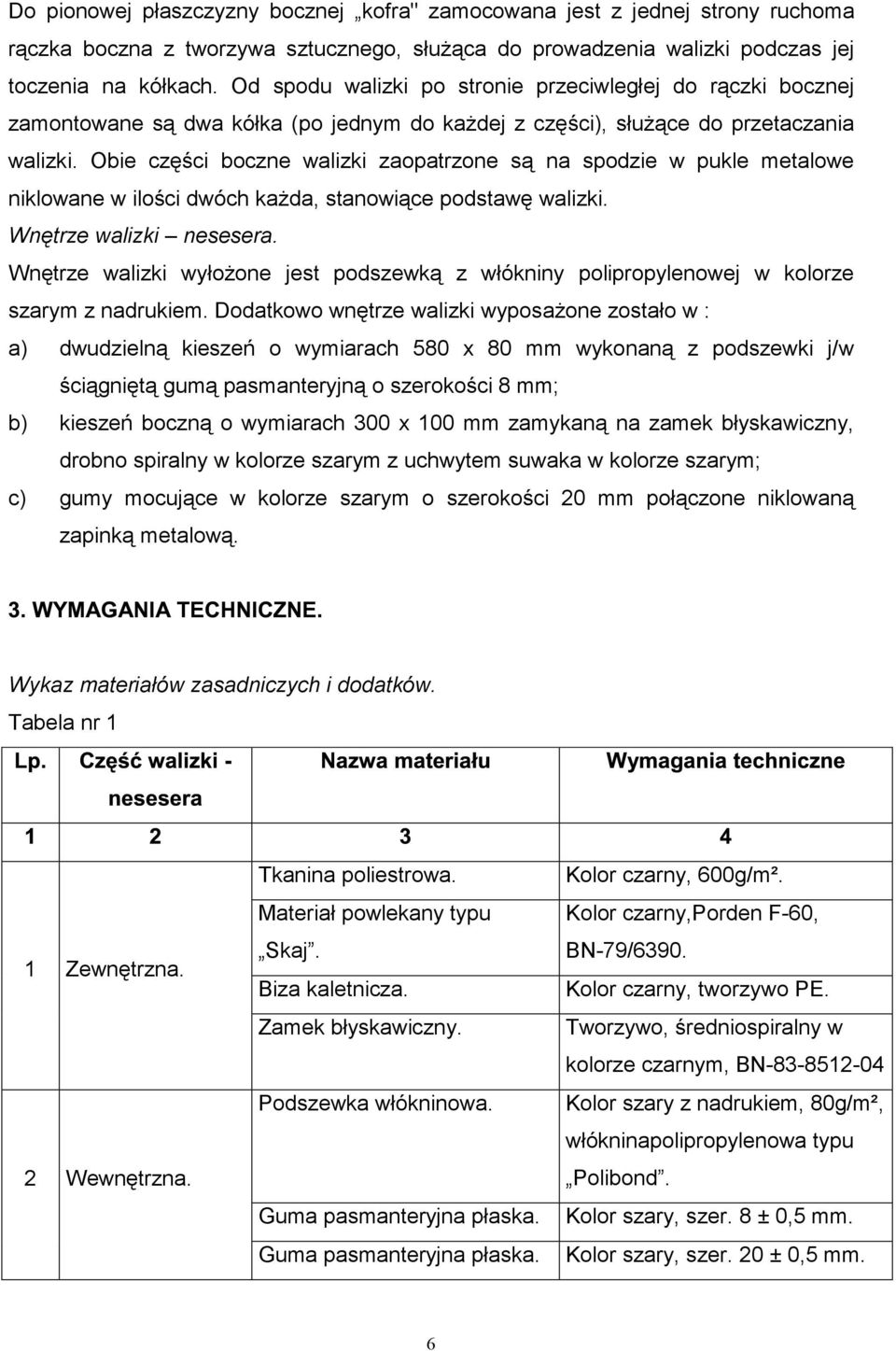

6 Do pionowej płaszczyzny bocznej kofra" zamocowana jest z jednej strony ruchoma rączka boczna z tworzywa sztucznego, służąca do prowadzenia walizki podczas jej toczenia na kółkach. Od spodu walizki po stronie przeciwległej do rączki bocznej zamontowane są dwa kółka (po jednym do każdej z części), służące do przetaczania walizki. Obie części boczne walizki zaopatrzone są na spodzie w pukle metalowe niklowane w ilości dwóch każda, stanowiące podstawę walizki. Wnętrze walizki nesesera. Wnętrze walizki wyłożone jest podszewką z włókniny polipropylenowej w kolorze szarym z nadrukiem. Dodatkowo wnętrze walizki wyposażone zostało w : a) dwudzielną kieszeń o wymiarach 580 x 80 mm wykonaną z podszewki j/w ściągniętą gumą pasmanteryjną o szerokości 8 mm; b) kieszeń boczną o wymiarach 300 x 100 mm zamykaną na zamek błyskawiczny, drobno spiralny w kolorze szarym z uchwytem suwaka w kolorze szarym; c) gumy mocujące w kolorze szarym o szerokości 20 mm połączone niklowaną zapinką metalową. Wykaz materiałów zasadniczych i dodatków. Tabela nr 1 1 Zewnętrzna. 2 Wewnętrzna. Tkanina poliestrowa. Materiał powlekany typu Skaj. Biza kaletnicza. Zamek błyskawiczny. Podszewka włókninowa. Guma pasmanteryjna płaska. Guma pasmanteryjna płaska. Kolor czarny, 600g/m². Kolor czarny,porden F-60, BN-79/6390. Kolor czarny, tworzywo PE. Tworzywo, średniospiralny w kolorze czarnym, BN Kolor szary z nadrukiem, 80g/m², włókninapolipropylenowa typu Polibond. Kolor szary, szer. 8 ± 0,5 mm. Kolor szary, szer. 20 ± 0,5 mm. 6

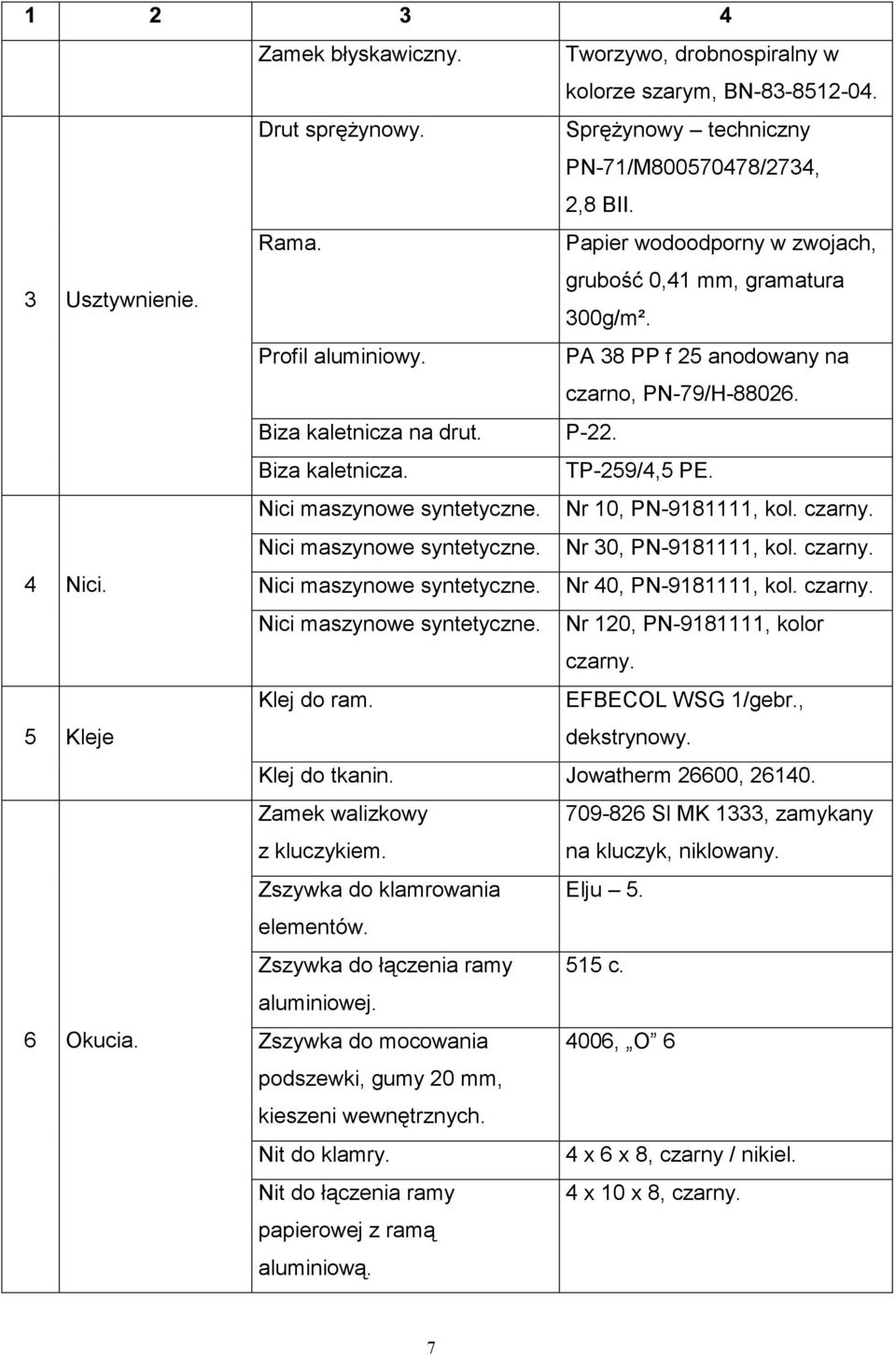

7 3 Usztywnienie. 4 Nici. 5 Kleje 6 Okucia. Zamek błyskawiczny. Tworzywo, drobnospiralny w kolorze szarym, BN Drut sprężynowy. Sprężynowy techniczny PN-71/M /2734, 2,8 BII. Rama. Papier wodoodporny w zwojach, grubość 0,41 mm, gramatura 300g/m². Profil aluminiowy. PA 38 PP f 25 anodowany na czarno, PN-79/H Biza kaletnicza na drut. P-22. Biza kaletnicza. TP-259/4,5 PE. Nici maszynowe syntetyczne. Nr 10, PN , kol. czarny. Nici maszynowe syntetyczne. Nr 30, PN , kol. czarny. Nici maszynowe syntetyczne. Nr 40, PN , kol. czarny. Nici maszynowe syntetyczne. Nr 120, PN , kolor czarny. Klej do ram. EFBECOL WSG 1/gebr., dekstrynowy. Klej do tkanin. Jowatherm 26600, Zamek walizkowy Sl MK 1333, zamykany z kluczykiem. na kluczyk, niklowany. Zszywka do klamrowania Elju 5. elementów. Zszywka do łączenia ramy 515 c. aluminiowej. Zszywka do mocowania 4006, O 6 podszewki, gumy 20 mm, kieszeni wewnętrznych. Nit do klamry. 4 x 6 x 8, czarny / nikiel. Nit do łączenia ramy 4 x 10 x 8, czarny. papierowej z ramą aluminiową. 7

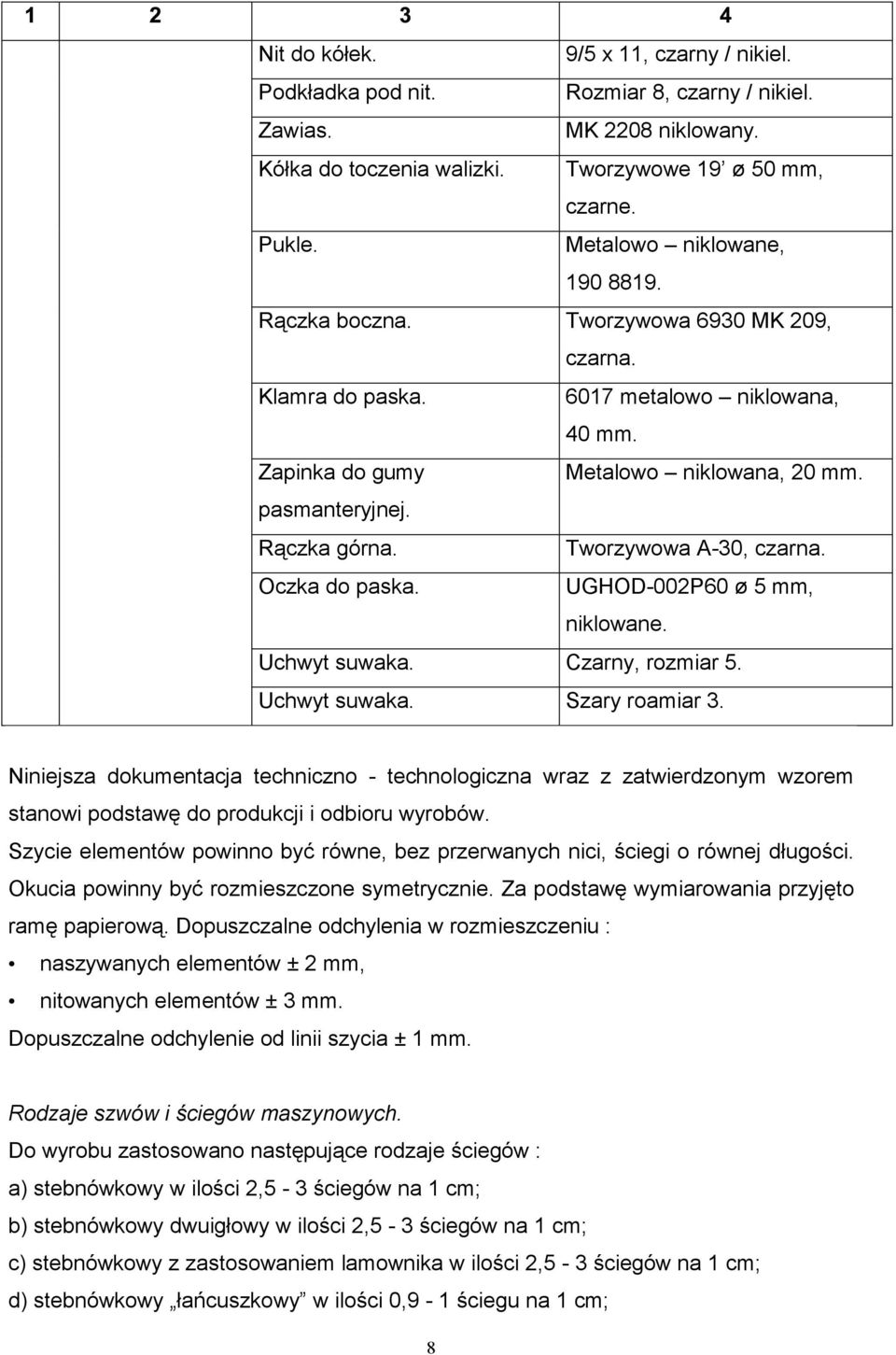

8 Nit do kółek. 9/5 x 11, czarny / nikiel. Podkładka pod nit. Rozmiar 8, czarny / nikiel. Zawias. MK 2208 niklowany. Kółka do toczenia walizki. Tworzywowe 19 ø 50 mm, czarne. Pukle. Metalowo niklowane, Rączka boczna. Tworzywowa 6930 MK 209, czarna. Klamra do paska metalowo niklowana, 40 mm. Zapinka do gumy Metalowo niklowana, 20 mm. pasmanteryjnej. Rączka górna. Tworzywowa A-30, czarna. Oczka do paska. UGHOD-002P60 ø 5 mm, niklowane. Uchwyt suwaka. Czarny, rozmiar 5. Uchwyt suwaka. Szary roamiar 3. Niniejsza dokumentacja techniczno - technologiczna wraz z zatwierdzonym wzorem stanowi podstawę do produkcji i odbioru wyrobów. Szycie elementów powinno być równe, bez przerwanych nici, ściegi o równej długości. Okucia powinny być rozmieszczone symetrycznie. Za podstawę wymiarowania przyjęto ramę papierową. Dopuszczalne odchylenia w rozmieszczeniu : naszywanych elementów ± 2 mm, nitowanych elementów ± 3 mm. Dopuszczalne odchylenie od linii szycia ± 1 mm. Rodzaje szwów i ściegów maszynowych. Do wyrobu zastosowano następujące rodzaje ściegów : a) stebnówkowy w ilości 2,5-3 ściegów na 1 cm; b) stebnówkowy dwuigłowy w ilości 2,5-3 ściegów na 1 cm; c) stebnówkowy z zastosowaniem lamownika w ilości 2,5-3 ściegów na 1 cm; d) stebnówkowy łańcuszkowy w ilości 0,9-1 ściegu na 1 cm; 8

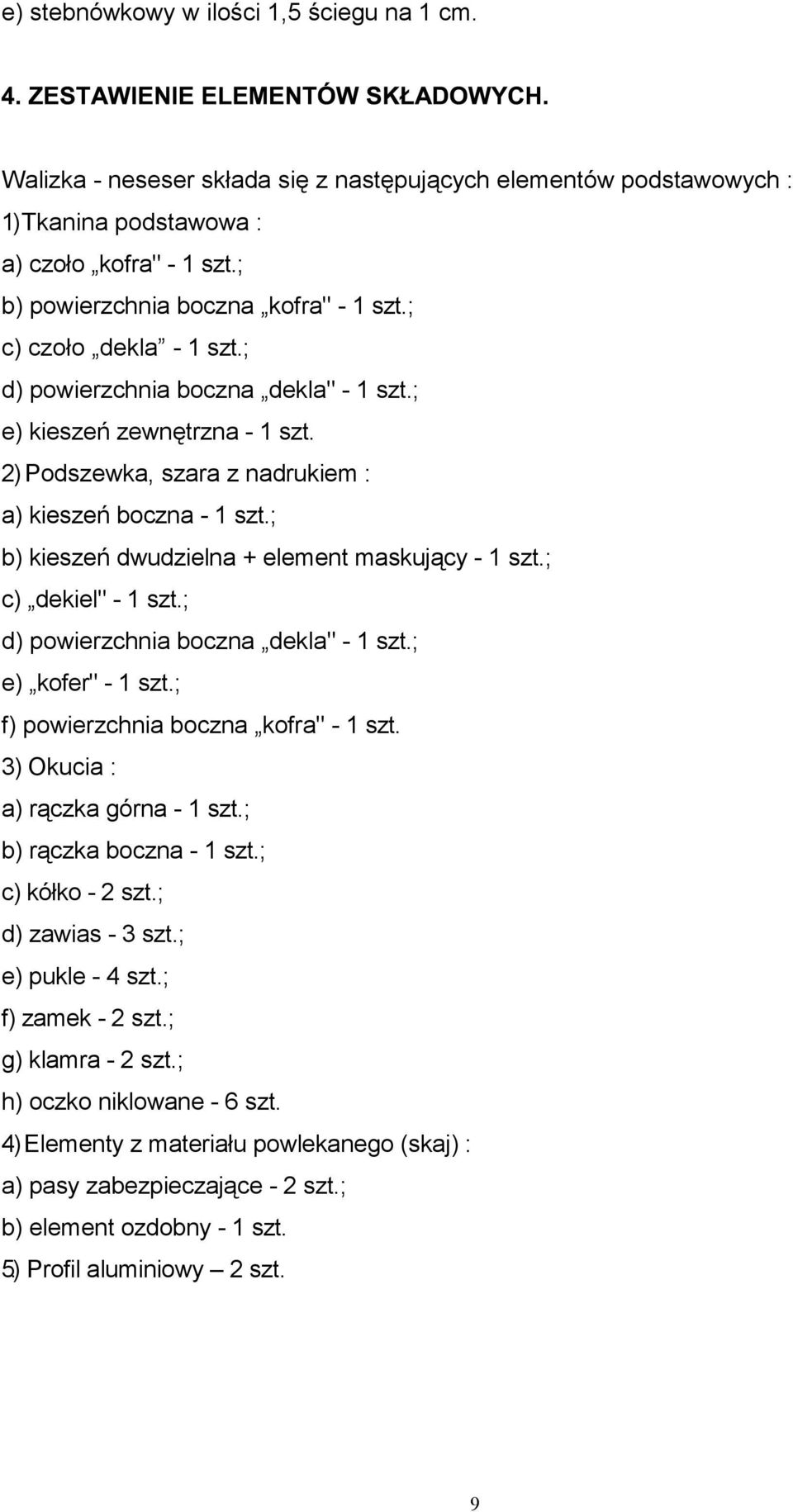

9 e) stebnówkowy w ilości 1,5 ściegu na 1 cm. Walizka - neseser składa się z następujących elementów podstawowych : 1) Tkanina podstawowa : a) czoło kofra" - 1 szt.; b) powierzchnia boczna kofra" - 1 szt.; c) czoło dekla - 1 szt.; d) powierzchnia boczna dekla" - 1 szt.; e) kieszeń zewnętrzna - 1 szt. 2) Podszewka, szara z nadrukiem : a) kieszeń boczna - 1 szt.; b) kieszeń dwudzielna + element maskujący - 1 szt.; c) dekiel" - 1 szt.; d) powierzchnia boczna dekla" - 1 szt.; e) kofer" - 1 szt.; f) powierzchnia boczna kofra" - 1 szt. 3) Okucia : a) rączka górna - 1 szt.; b) rączka boczna - 1 szt.; c) kółko - 2 szt.; d) zawias - 3 szt.; e) pukle - 4 szt.; f) zamek - 2 szt.; g) klamra - 2 szt.; h) oczko niklowane - 6 szt. 4) Elementy z materiału powlekanego (skaj) : a) pasy zabezpieczające - 2 szt.; b) element ozdobny - 1 szt. 5.) Profil aluminiowy 2 szt. 9

10 Proces technologiczny produkcji walizki -nesesera składa się z następujących etapów : 1) Przygotowanie produkcji : a) rozkrój materiałów wg wielkości i rodzajów elementów; b) ciecie bizy kaletniczej i drutu oraz ich profilowanie; c) nawijanie na formę i klejenie papieru wodoodpornego w celu uzyskania ramy; d) rozcinanie ramy papierowej na element dolny i górny; e) przycinanie oraz gięcie profili aluminiowych; f) naklejenie obszywki; g) naszywanie elementu ozdobnego; h) obszywanie pasów; i) montaż elementów zapinających: klamry, oczka itp.; j) odszywanie elementów walizki; k) łączenie elementów walizki. 2) Montaż : a) wkładanie części ramy papierowej do dolnej i górnej powłoki walizki; b) montaż pukli i kółek; c) montaż rączki górnej i bocznej; d) klamrowanie pasa bocznego walizki zszywkami; e) nabijanie zamków; f) wkładanie i łączenie profili aluminiowych; g) łączenie części walizki zawiasami. 3) Kontrola jakości. Walizka neseser pakowana jest w opakowanie jednostkowe - pudło tekturowe wg PN-78/ lub wg uzgodnienia z odbiorcą. Przechowywanie wg PN-75/C Transport odbywać się powinien środkami transportu zabezpieczonymi przed wpływami atmosferycznymi, substancjami chemicznymi działającymi szkodliwie na tkaninę i elementy metalowe, oraz przed uszkodzeniami mechanicznymi. Walizka neseser posiada etykietę wyrobu zawierającą : a) nazwę producenta; b) numer wzoru; 10

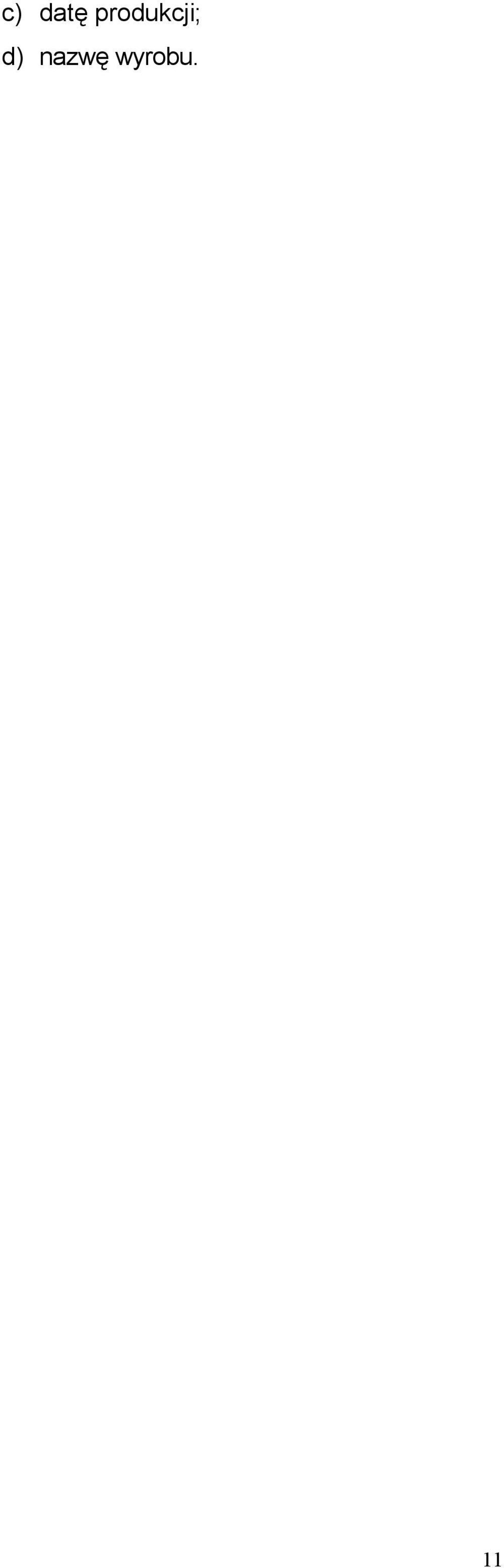

11 c) datę produkcji; d) nazwę wyrobu. 11

12 Rysunek nr 1 przód walizki nesesera. 12

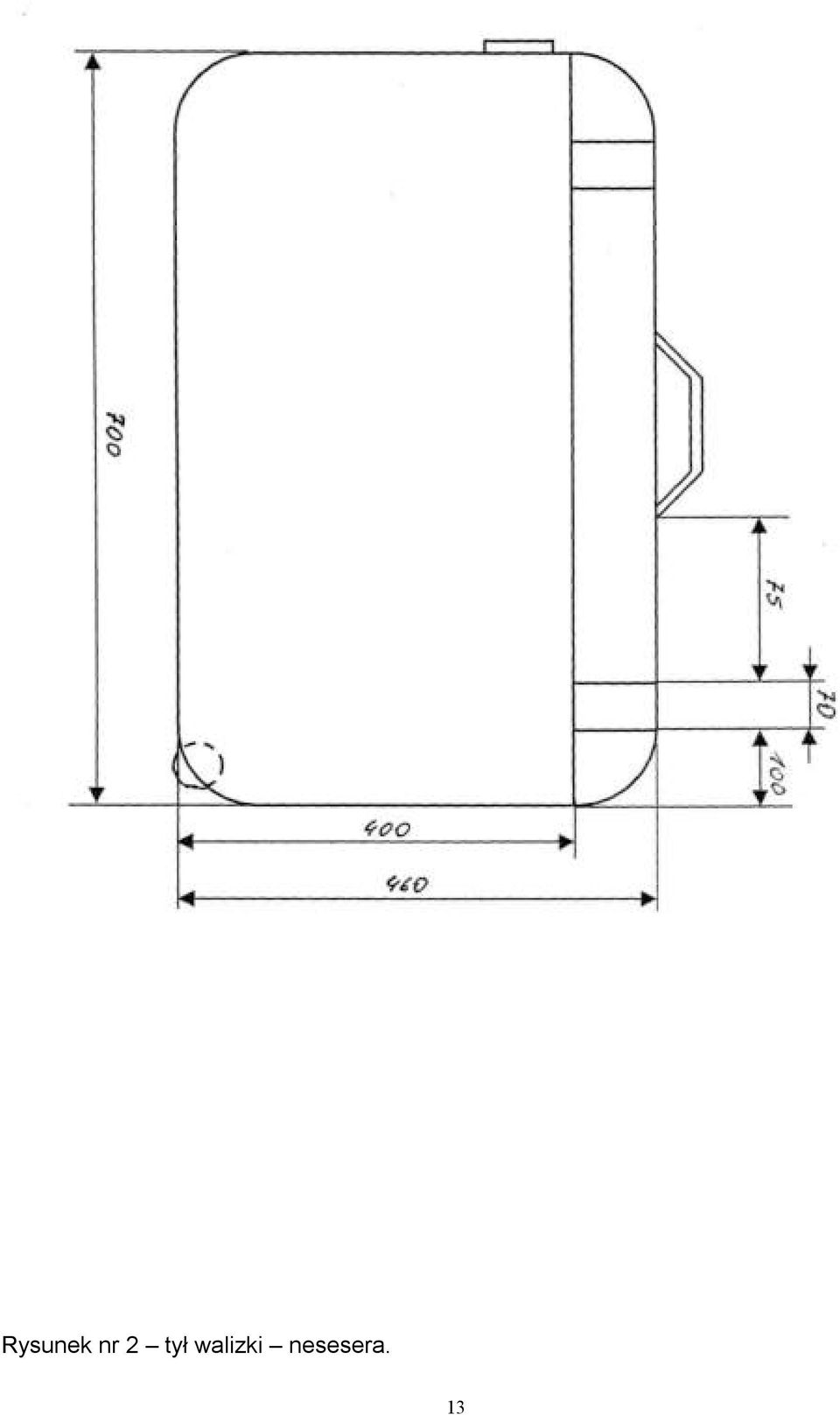

13 Rysunek nr 2 tył walizki nesesera. 13

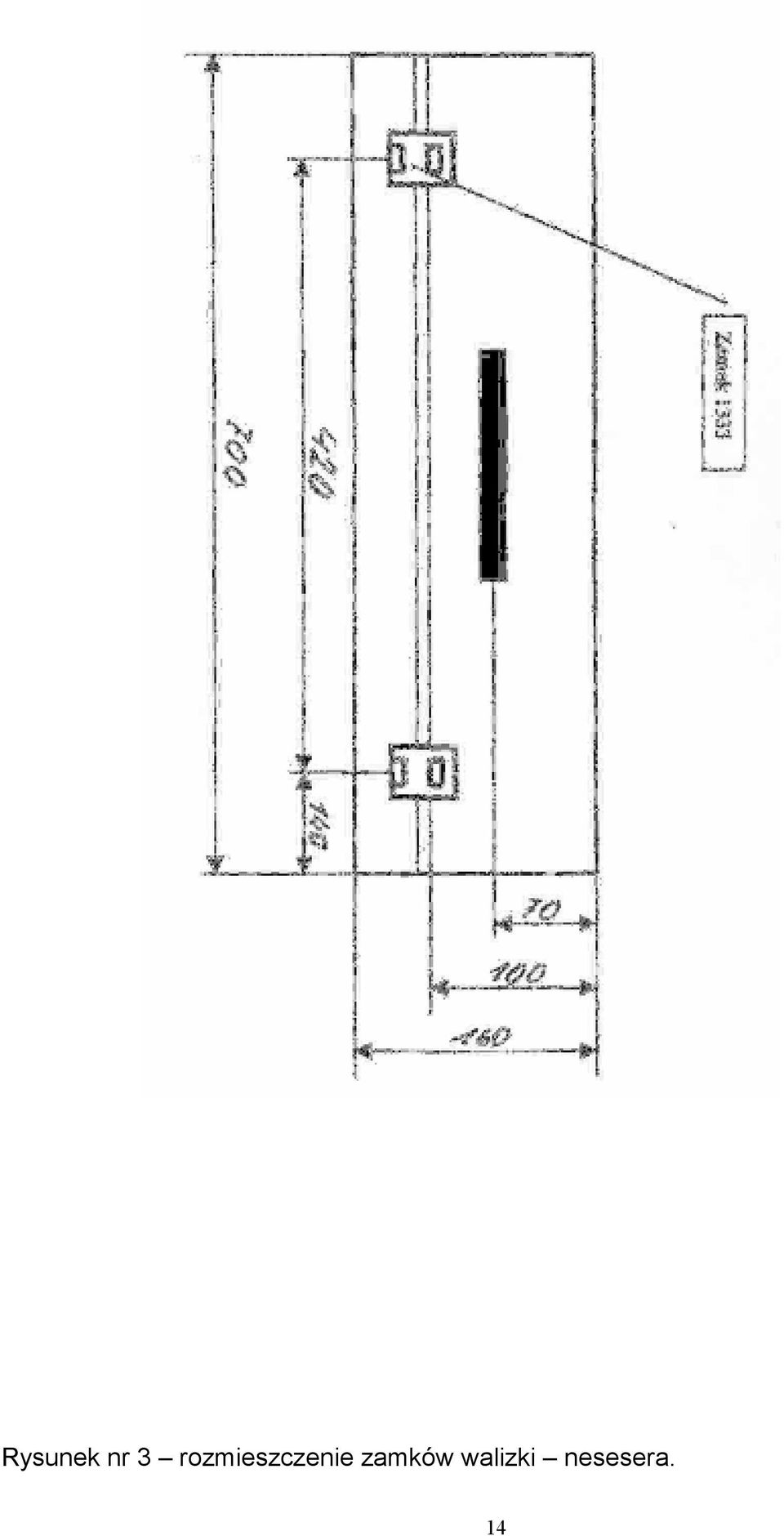

14 Rysunek nr 3 rozmieszczenie zamków walizki nesesera. 14

15 Rysunek nr 4 rozmieszczenie klamr i rączki górnej walizki nesesera. 15

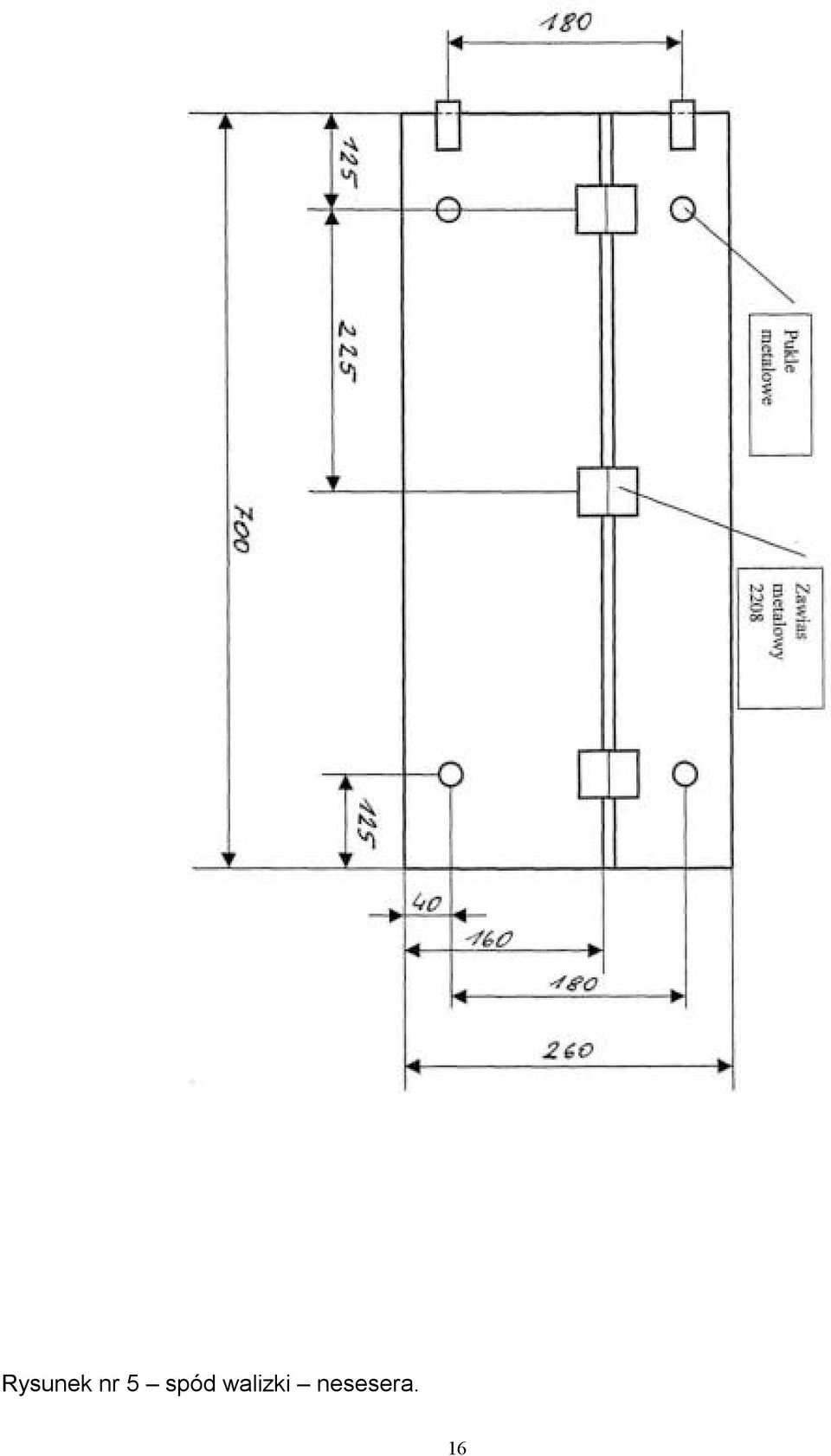

16 Rysunek nr 5 spód walizki nesesera. 16

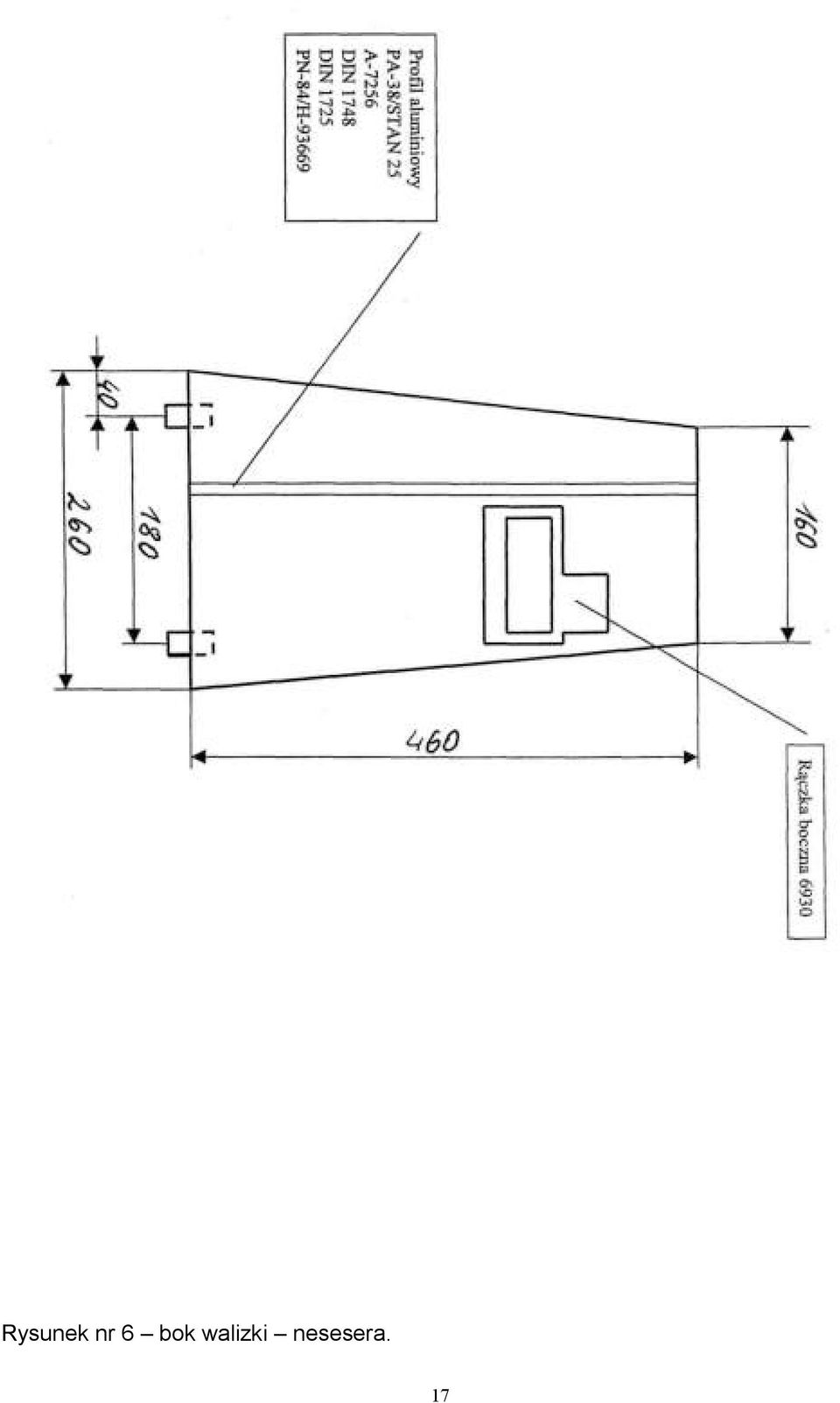

17 Rysunek nr 6 bok walizki nesesera. 17

18 Tabela nr 2 1 Długość walizki nesesera. 685 ±3 2 Wysokość walizki nesesera. 466 ±3 3 Szerokość dolna walizki - nesesera. 245 ±3 4 Szerokość górna walizki nesesera. 126 ±3 5 Szerokość pasów zabezpieczających. 40 ±2 Tabela nr 3 1 Tkanina poliestrowa. mb 1,42 2 Materiał powlekany typu skaj. mb 0,08 3 Podszewka. mb 1,20 4 Biza kaletnicza. mb 4,90 5 Drut techniczny sprężynowy. kg 0,215 6 Papier do ram. kg 1,60 7 Profile aluminiowe. kg 0,60 8 Zszywka 515 c. szt. 2,00 9 Zszywka 40G6/ O" 6. szt. 350,00 10 Zszywka elju 5. szt. 80,00 11 Nit 4 x 6 x 8. szt. 4,00 12 Nit 9/5x 11. szt. 4,00 13 Podkładka pod nit. szt. 4,00 14 Nit 4 x 10 x 8. szt. 9,00 15 Nici 10 czarne. mb 50,00 16 Nici 30 czarne. mb 120,00 17 Nici 40 czarne. mb 80,00 18 Nici 120 szare. mb 40,00 18

19 19 Zamek walizkowy MK szt. 2,00 20 Zawias walizkowy szt. 3,00 21 Pukle metalowe 8819 szt. 4,00 22 Rączka górna A-30. szt. 1,00 23 Rączka boczna MK 209 szt. 1,00 24 Zapinka do gumy. kpl. 2,00 25 Kółka 19. szt. 2,00 26 Klamra szt. 2,00 27 Oczko niklowane. szt. 6,00 28 Uchwyt suwaka 3 szary. szt Uchwyt suwaka 5 czarny. szt. 1,00 30 Guma pasmanteryjna 20 mm szara. mb 3,20 31 Guma pasmanteryjna 8 mm. mb 0,70 32 Klej JOWATHERM 26600/ kg 0,02 33 Klej EFBECOL. kg 0,20 34 Zamek tworzywowy, średniospiralny 5, czarny. mb 0,45 35 Zamek tworzywowy drobnospiralny 3, szary mb 0,33 36 Etykieta wyrobu. szt. 1,00 37 Karton transportowy. szt. 1,00 19

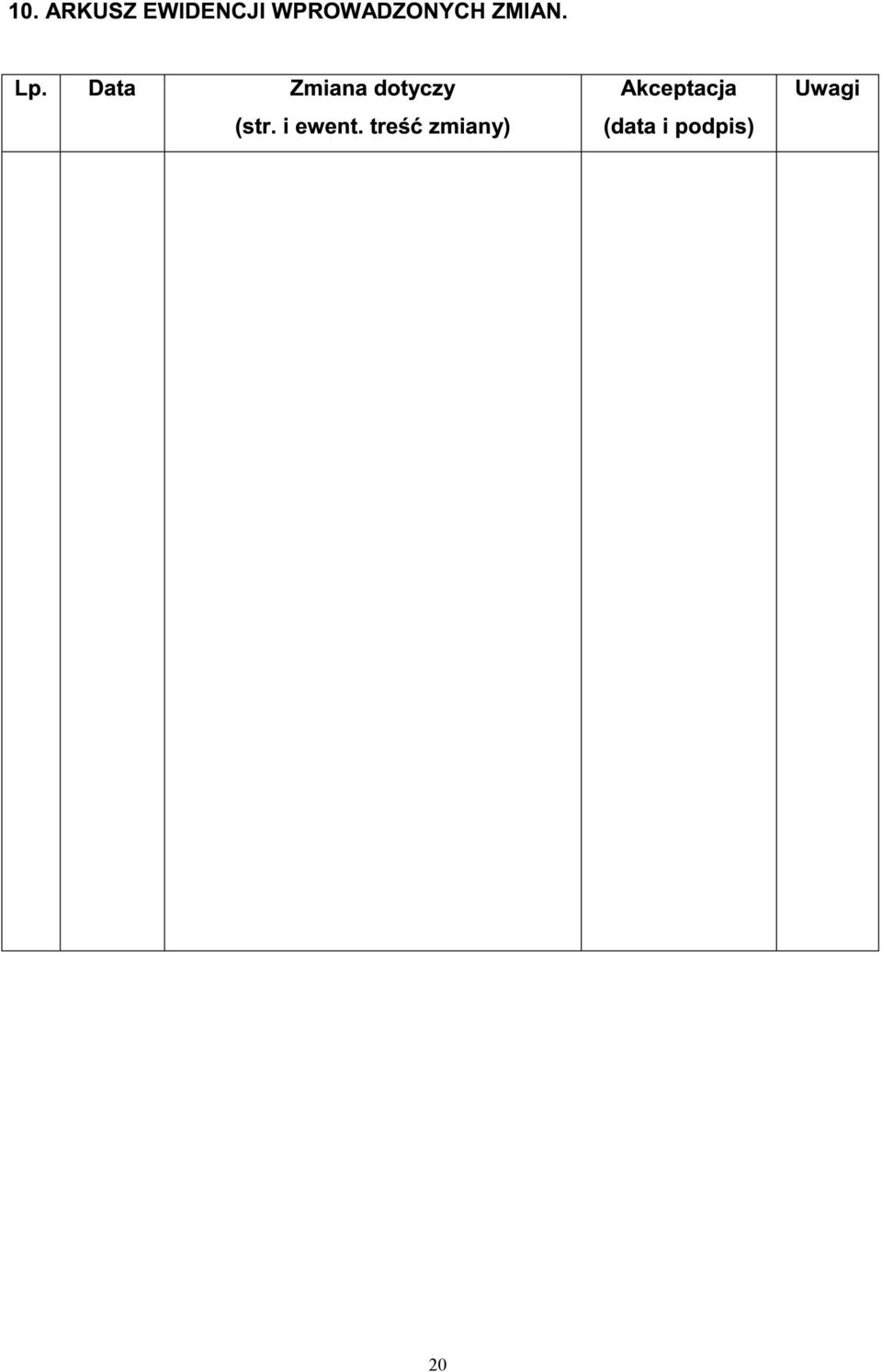

20 20
