Fotografia nr 1 torba podróżna

Transkrypt

1

2 2

3 Fotografia nr 1 torba podróżna 3

4 Torba zamykana jest na zamek błyskawiczny dwusuwakowy w kształcie podkowy. Sposób ten umożliwia wygodny sposób otwierania, zamykania oraz funkcjonalny dostęp do jej wnętrza. Przód i boki torby posiadają naszyte kieszenie zamykane na zamki błyskawiczne. W dnie torby umieszczono usztywnienie. Uchwyty oraz dopinany pasek nośny wykonane są z taśmy poliamidowej w kolorze czarnym. Materiały zasadnicze i dodatki użyte do wykonania torby podróżnej powinny odpowiadać wykazowi i wymaganiom określonym w pkt. 3.1.Kształt i wygląd zewnętrzny torby podróżnej powinien być zgodny z zatwierdzonym wzorem. Tabela nr 1 1 Tkanina poliestrowana w kolorze czarnym z wykończeniem wodoodpornym. 2 Tkanina powlekana PVC w kolorze czarnym. 3 Zamek błyskawiczny średniospiralny, tworzywowy w kolorze czarnym, dwusuwakowy zbieżny z uchwytami pojedynczymi niklowanymi główny. 4 Zamek błyskawiczny średniospiralny, tworzywowy w kolorze czarnym, jednosuwakowy z uchwytem pojedynczym niklowanym kieszeń boczna. art. 9639/E100/227 PWT 03-03: długość 90 cm BN-84/ długość 50 cm BN-84/

5 5 Zamek błyskawiczny średniospiralny, długość 30 cm BN-84/ twotzywowy w kolorze czarnym, jednosuwakowy z uchwytem pojedynczym niklowanym kieszeń przednia. 6 Zatrzask konfekcyjny metalowy typu S13-15 PN-91/P S oksydowany do zaciskania. 7 Karabińczyk plastikowy z trójkątem 40 mm wg wzoru w kolorze czarnym. 8 Ramka plastikowa w kolorze 40 mm wg wzoru czarnym. 9 Naramiennik w kolorze czarnym. 40 mm wg wzoru 10 Pukle z tworzywa w kolorze czarnym. ø 20 wg wzoru 11 Kedra galanteryjna w kolorze - wg wzoru czarnym. 12 Taśma poliamidowa w kolorze TP 370/52/38 PN-P-83015:1985 czarnym. 13 Linka polipropylenowa. Ø 8-14 Wkładka usztywniająca dno torby. preszpan - 15 Folia przeźroczysta. Wu-NŻ-P ZN-94/MPCH/TF 16 Nici stylonowe w kolorze czarnym. 235 x 3PA PN-90/P Maszyna stebnówka jedno-igłowa. Tabela nr

6 Gęstość ściegu 25 3 ściegów na 100 mm. Tabela nr 3 1 Korpus. szt. 1 2 Wzmocnienie dna. szt. 1 3 Płat kieszeni przodu. szt. 2 4 Szal kieszeni. szt. 4 5 Bok. szt. 4 6 Szal boku. szt. 2 7 Plisa zamka. szt. 2 8 Preszpan - usztywnienie dna. szt. 1 Proces produkcji torby podróżnej składa się z następujących etapów : - sporządzenie rysunków na tkaninie, warstwowanie, punktowanie i rozkrawanie; - krojenie dodatków i opalanie taśm; - cięcie taśmv zamkowej i założenie suwaków; - wybijanie i zamocowanie zatrzasku konfekcyjnego w boku i w ramce, naszycie na bok ramki z wkładką; - odszycie oraz naszycie na ścianę przednią i tylną uchwytów z taśm; - wszycie zamków do części głównych torby oraz do kieszeni bocznych i kieszeni przodu; - wybijanie i montowanie pukli w dnie torby; - szycie kieszeni i naszywanie ich na ścianę przednią; 6

7 - naszywanie wzmocnień na dno torby i naszywanie taśm; - łączenie ścian torby z dnem i naszywanie taśmy; - wszywanie taśmy wzmacniającej z zaczepem plastikowym do boków torby; - wszywanie boków i kedry, montaż usztywnienia dna oraz lamowanie; - zakładanie dekli, założenie naramiennika oraz zaszycie taśmy dopinającej, dopięcie taśmy nośnej do torby. Torbę podróżną należy włożyć do worka foliowego wraz z etykietą firmową i zakleić taśmą klejącą. Etykieta firmowa powinna zawierać : - nazwę producenta; - nazwę wyrobu; - numer wzoru; - znak KJ; - symbol tkaniny; - datę produkcji. 7

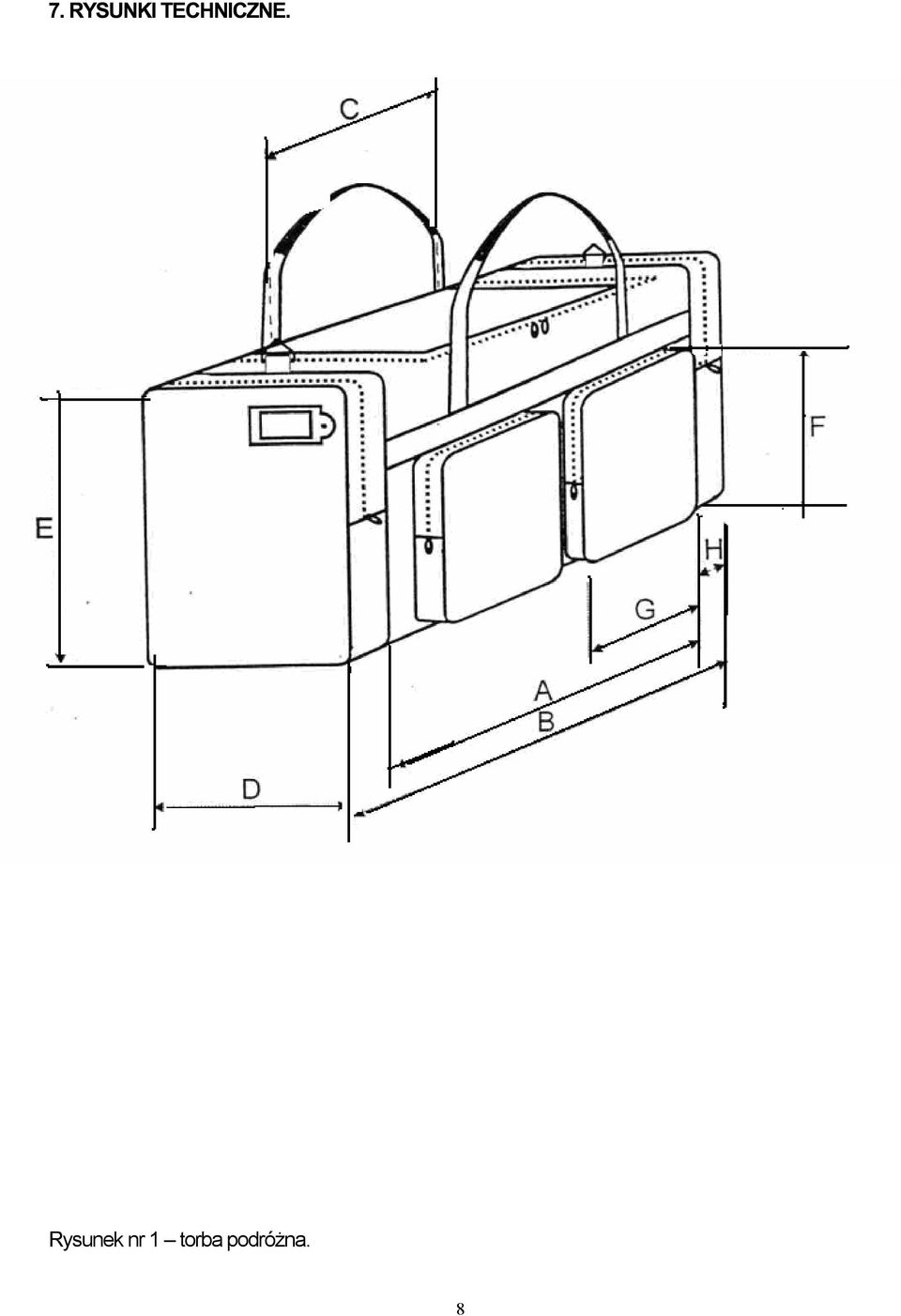

8 Rysunek nr 1 torba podróżna. 8

9 Rysunek nr 2 pasek nośny torby podróżnej. 9

10 Tabela nr 4 Długość torby. A mm 500 ±10 Długość torby z kieszeniami bocznymi. B mm 600 ±10 Odległość między paskami. C mm 270 ±5 Szerokość kieszeni bocznych. D mm 250 ±10 Wysokość kieszeni bocznych. E mm 300 ±10 Wysokość kieszeni przodu. F mm 200 ±5 Szerokość kieszeni przednich. G mm 190 ±5 Głębokość kieszeni bocznej. H mm 50 ±3 Długość paska nośnego. I mm 1200 ±5 10

11 Tabela nr 5 1 Tkanina poliestrowa zasadnicza. mb 1,03 2 Tkanina powlekana PCV w kolorze czarnym. m² 0,2 3 Taśma poliamidowa w kolorze czarnym. mb 5,47 4 Taśma suwakowa w kolorze czarnym. mb 2,7 5 Uchwyt suwaka. szt. 6 6 Folia bezbarwna. m² 0,026 7 Preszpan. kg 0,073 8 Karabińczyk z trójkątem K-40 w kolorze szt. 2 czarnym. 9 Zatrzask konfekcyjny metalowy do szt. 1 zaciskania. 10 Linka polipropylenowa ø8. kg 0, Regulator plastikowy w kolorze czarnym. szt Pukle tworzywowe w kolorze czarnym. szt Kedra kaletnicza w kolorze czarnym. mb 0,17 14 Tkanina powlekana w kolorze czarnym. mb 0, Wkładka polietylenowa. szt Naramiennik N-40 w kolorze czarnym. szt Nici stylonowe w kolorze czarnym. kg 95 / 0, Etykieta. szt Worek foliowy. szt. 1 11

12 12
