1 NOWE PRZEDSZKOLE SAMORZĄDOWE NR 2 W KOŚCIANIE PRZYKŁAD WZORCOWEGO BUDYNKU UŻYTECZNOŚCI PUBLICZNEJ mgr Bartosz Królczyk - Prezes Stowarzyszewnia Wielkopolski Dom Pasywny mgr inż. arch. AGNIESZKA FIGIELEK - Pracownia Projektowa PASYWNY M2

2 CELE PROJEKTU 1. Stworzenie idealnej przestrzeni, w której dzieci będą mogły się uczyć i rosnąć, 2. Organicznie kosztów utrzymania przez likwidację rachunków za energię, 3. Uzyskanie trwałość i jakości na dziesięciolecia, 4. Powstanie akademii uczącej nowego podejścia do NATURY ENERGII życia, 5. Budowa przy użyciu lokalnych firm, 6. Wykorzystanie zewnętrznych środków finansowania. 2

ZASTOSOWANIE STANDARDU PASYWNEGO Standard pasywny to zestaw dodatkowych zasad stosowanych przy projektowaniu i budowie obiektów, których CELEM jest zapewnienie: 1.

3 ZASTOSOWANIE STANDARDU PASYWNEGO Standard pasywny to zestaw dodatkowych zasad stosowanych przy projektowaniu i budowie obiektów, których CELEM jest zapewnienie: 1. Minimalnego zapotrzebowania na energię cieplną (do ogrzewania i do chłodzenia) 2. Maksymalnego komfortu użytkowników (temperatury, świeżości i wilgotności powietrza) 3. Trwałości i jakości budynku na długie lata 3

4 MINIMALNE ZAPOTRZEBOWANIE NA ENERGIĘ 1. Odpowiednia orientacja okien i zwarta bryła przedszkola, 2. Zastosowanie doskonałej izolacji termicznej fundamentów, ścian i dachu, 3. Redukcja mostków termicznych, 4. Zapewnienie szczelnej powietrznie powłoki budynku, 5. Wentylacja mechaniczna z rekuperacją, 6. Montaż super-energooszczędnych okien i drzwi, 7. Zacienienie systemów zacienienia okien jako ochrony przed przegrzaniem 8. Zastosowanie instalacji grzewczo-chłodzącej dobranej do potrzeb i budynku 4

5 KORZYŚCI OGRANICZENIA ZAPOTRZEBOWANIA NA ENERGIĘ 1. Niskie rachunki za ogrzewanie i chłodzenie 2. Dbałość o środowisko naturalne Likwidacja zanieczyszczeń powietrza (lokalnie) Obniżenie do minimum emisji CO2 (globalnie) 3. Możliwość wykorzystania miro-źródeł energii odnawialnych Praktycznie zerowe koszty za zużywaną energię Zerowe oddziaływanie na środowisko zw. ze zużywaną energią 4. Wygoda wynikająca z braku konieczności DOSTARCZANIA PALENIA UTYLIZACJI paliw 5

WYŻSZY KOMFORT NAUKI, ZABAWY I PRACY 1. Komfortowa temperatura stała, równomierna temperatura powietrza wewnątrz niezależnie od pogody i pory roku ciepłe ściany i podłogi ciepłe powierzchnie okien 2.

6 WYŻSZY KOMFORT NAUKI, ZABAWY I PRACY 1. Komfortowa temperatura stała, równomierna temperatura powietrza wewnątrz niezależnie od pogody i pory roku ciepłe ściany i podłogi ciepłe powierzchnie okien 2. Dobre parametry świeżości powietrza: cały czas świeże powietrze pompowane do środka, a zużywane usuwane filtrowanie powietrza z zanieczyszczeń usuwanie nieprzyjemnych zapachów i wilgoci pełna kontrola nad przepływem powietrza 6

7 WYŻSZY KOMFORT NAUKI, ZABAWY I PRACY 3. Cisza, która wynika z: grubej warstwy ocieplenia wyższej jakości okien szczelności budynku 4. Doskonałe-naturalne doświetlenie pomieszczeń 5. Brak przeciągów dzięki szczelnemu montażowi okien 7

8 KORZYŚCI PODWYŻSZONEGO KOMFORTU 1. Zdrowe warunki nauki, zabawy i pracy = > mniej chorób (też chorób przenoszonych do domów), 2. Lepsze samopoczucie dzieci i kadry, 3. Lepsze przygotowanie do szkoły. 8

9 WYŻSZA TRWAŁOŚĆ BUDYNKU Wysokiej jakości komponenty Okna, drzwi, izolacje, taśmy etc. o lepszych parametrach wytrzymałości, energooszczędności i komfortu Zbilansowana wentylacja mechaniczna z rekuperacją Usuwa nadmiar wilgoci z budynku Szczelność powietrzna i ochrona przeciw wilgoci Chroni konstrukcję przed wilgocią Ciągła izolacja Chroni konstrukcję budynku przed zmianami temperatury Brak mostów termicznych Brak miejsc, w których wykraplałaby się woda Ocieplona płyta fundamentowa Stabilne posadowienie budynku zapewniające ciągłość izolacji Lepsze dokładniejsze wykonawstwo Wykonawstwo weryfikowane poprzez wymóg testu szczelności i możliwość certyfikacji 9

10 KORZYŚCI Z PODWYŻSZONEJ TRWAŁOŚCI 1. Niższe koszty budowy (ograniczenie przestojów, napraw) 2. Niższe koszty remontów 3. Brak konieczności termomodernizacji 10

11 AKADEMIA NOWEGO PODEJŚCIA DO NATURY / ENERGII / ŻYCIA 1. Sam budynek (i jego otoczenie) jest źródłem wzorców zachowań: Ograniczenie do minimum zużycia energii, Wykorzystanie odnawialnych źródeł energii, Wykorzystanie odnawialnych, recyklingowalnych i lokalnych materiałów budowlanych, Zastosowanie zieleni wewnątrz budynku przedszkola i na dachu części żłobkowej, Budki dla jerzyków i ich codzienny podgląd, Spójna estetyka pomagająca w nauce i zabawie dzieci, 2. Ścieżka edukacyjna, 3. Elektroniczna tablica informacyjna, 4. Książka: A moje przedszkole nie ma komina, 5. Konferencje, wydarzenia. 11

12 BUDOWA PRZY UŻYCIU LOKALNYCH FIRM 1. Podział etapu budowy na etapy, 2. Przetargi na poszczególne etapy budowy, 3. Nadzór autorski, 4. Nadzór inspektora budowlanego. 5. Efekt: Prace specjalistyczne wykonane przez firmy z wymaganym doświadczeniem i know-how Budowa ścian i dachu wykonana pod nadzorem przez lokalne firmy 12

13 WYKORZYSTANIE ZEWNĘTRZNYCH ŚRODKÓW FINANSOWANIA 1. Start do programu Lemur, 2. Dofinansowanie instalacji odnawialnych źródeł energii ze środków Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej w Poznaniu, 3. Dofinansowanie budowy: Ścieżki edukacyjnej, Opracowania i druku książki: a MOje przedszkole nie ma komina, Elektronicznej tablicy informacyjnej. 13

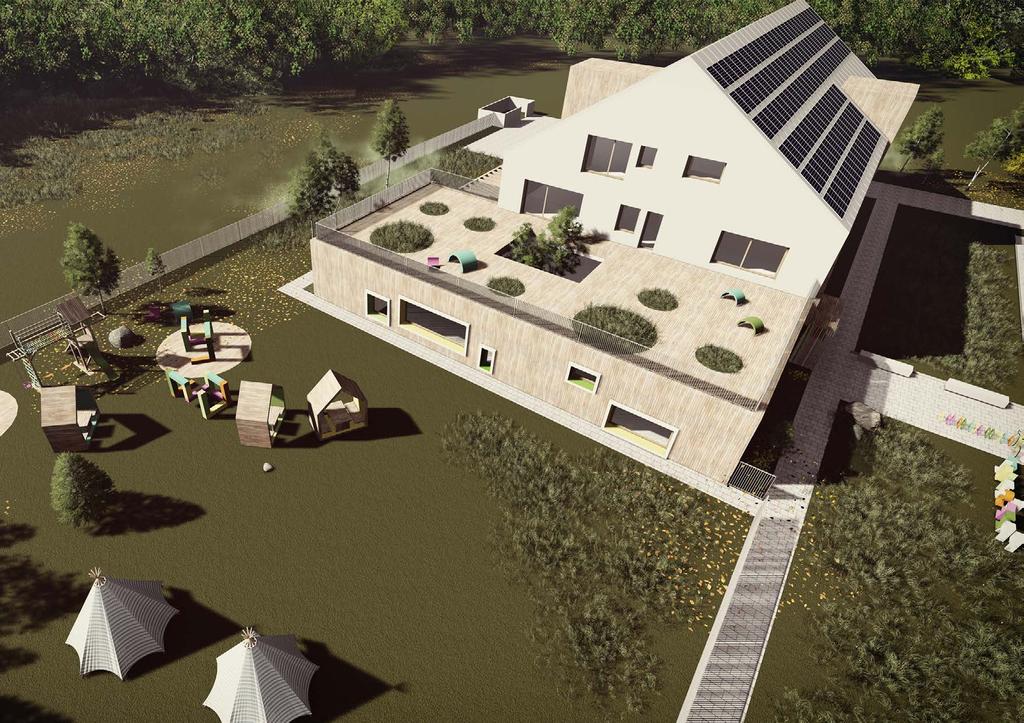

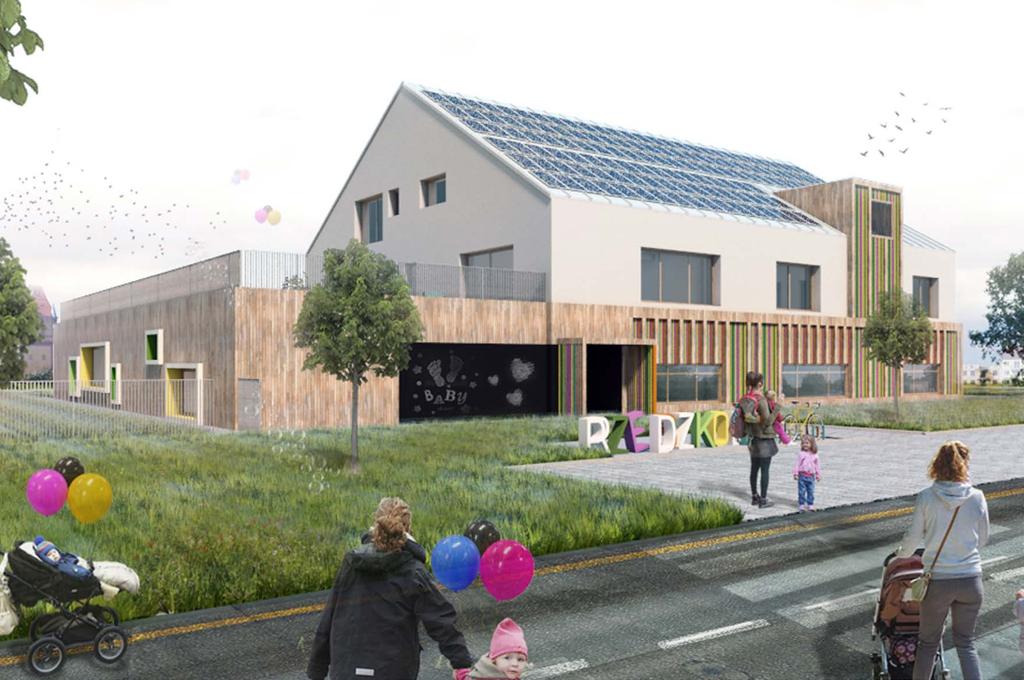

14 widok 14

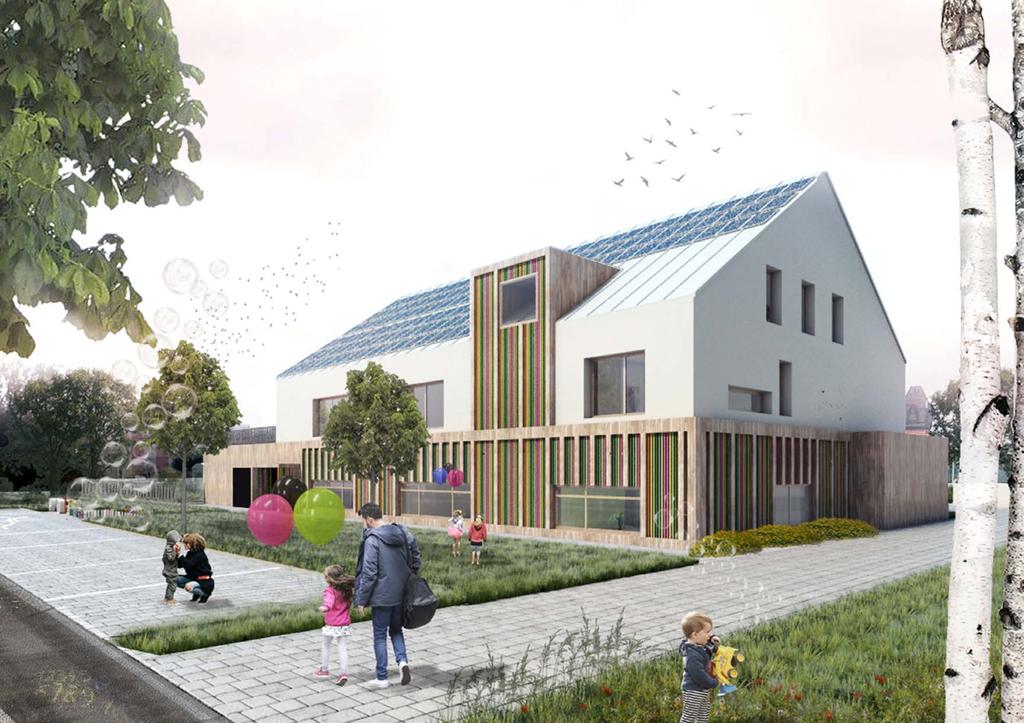

15 widok 15

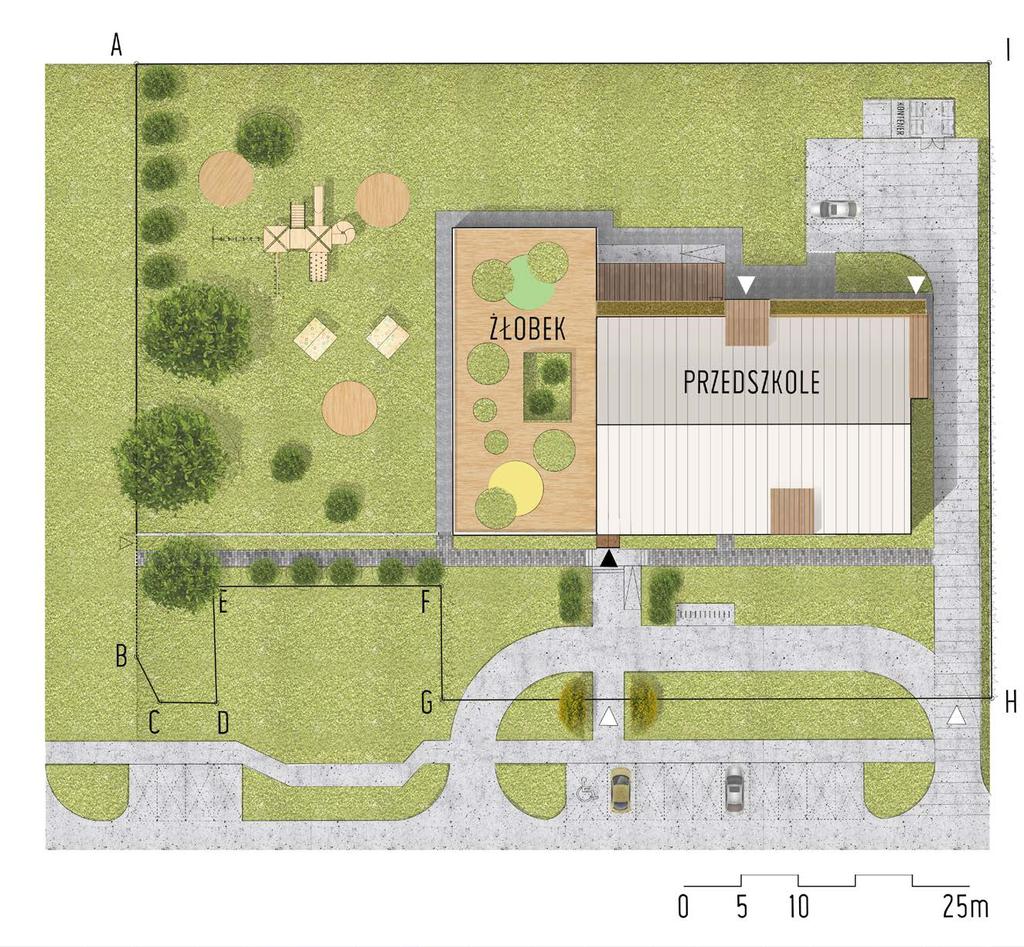

16 ZAGOSPODAROWANIE 16

17 Budynek o pow. użytkowej 1600m2 będzie siedzibą 6 oddziałowego przedszkola oraz jednego oddziału żłobka. W sumie będzie w nim przebywało 180 dzieci. Na parterze budynku znajduje się część szatnia, kuchnia, żłobek, 2 odziały przedszkolne dla najmłodszych dzieci oraz olbrzymi hol z antresolą pełniący również rolę sali do różnego rodzaju przedstawień i występów. Charakterystyczną cechą jest tej części jest wewnętrzny dziedziniec, na którym znajdować się będzie ogród skalny ze sztucznym spadem wody. Dzięki niemu i dzięki ogromnym oknem z widokiem na zielony plac zabaw dzieci zawsze będą miały kontakt z naturą zarówno dzięki bodźcom wizualnym jak i poza-wizualnym (szum i obecność wody). Połączenie z naturą dodatkowo będzie podkreślone poprzez wykorzystanie naturalnych, drewnianych materiałów wykańczających fasady budynku. 17

18 rzut parteru informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 18

19 Na drugim piętrze znajdują się pozostałe 4 oddziały przedszkola oraz sala fizjoterapii. Sala fizjoterapii połączona jest z tarasem, na którym w małych grupach będą mogły przebywać dzieci potrzebujące dodatkowych ćwiczeń na zewnątrz. Z tarasu będzie roztaczał się przepiękny widok na zielony plac zabaw i otaczającą okolicę. 3 piętro w całości zajęte będzie przez pomieszczenia administracyjne i techniczne budynku. Wszystkie trzy piętra połączone są windą przystosowaną dla osób niepełnosprawnych. 19

20 rzut piętra informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 20

21 rzut poddasza informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 21

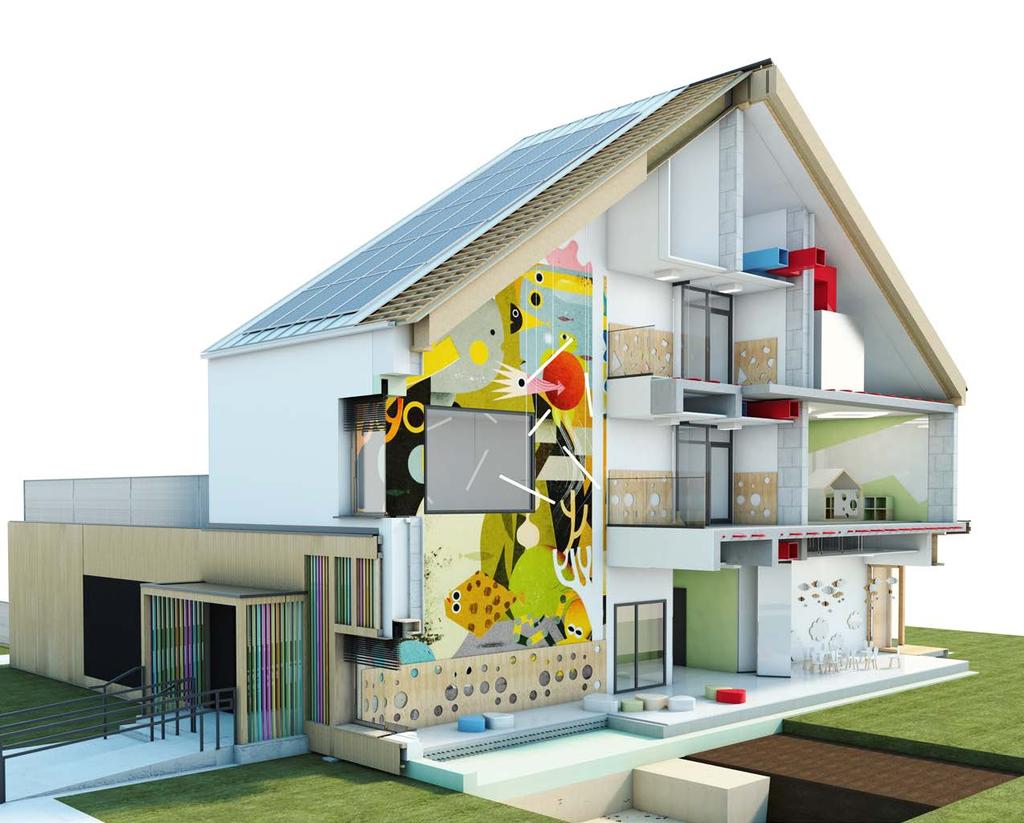

22 przekrój informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 22

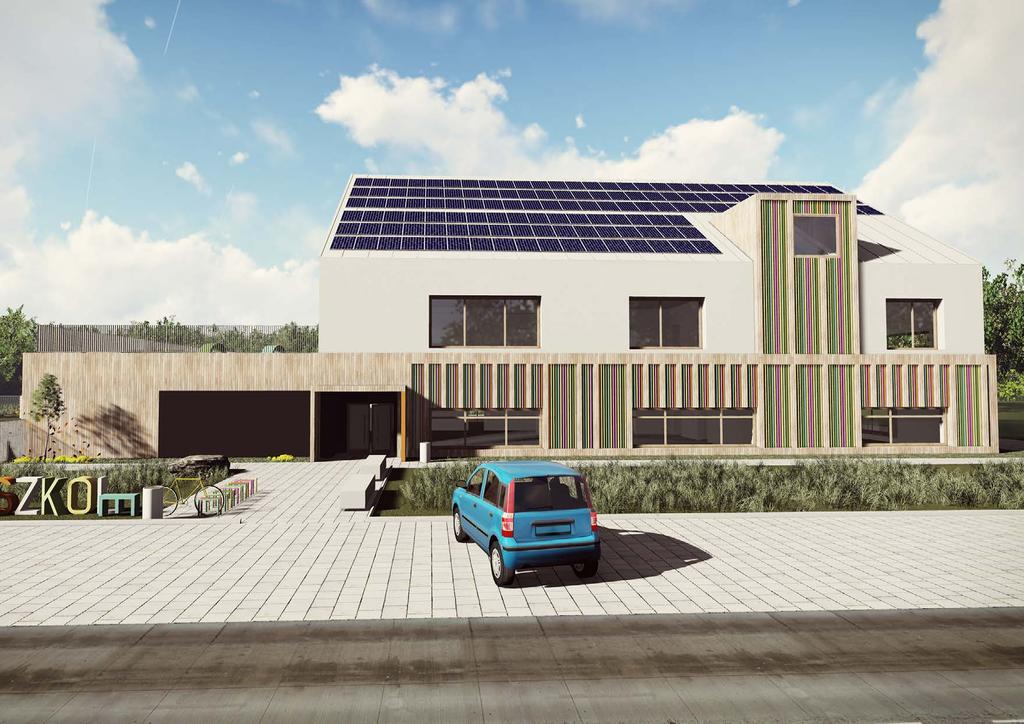

23 widok 23

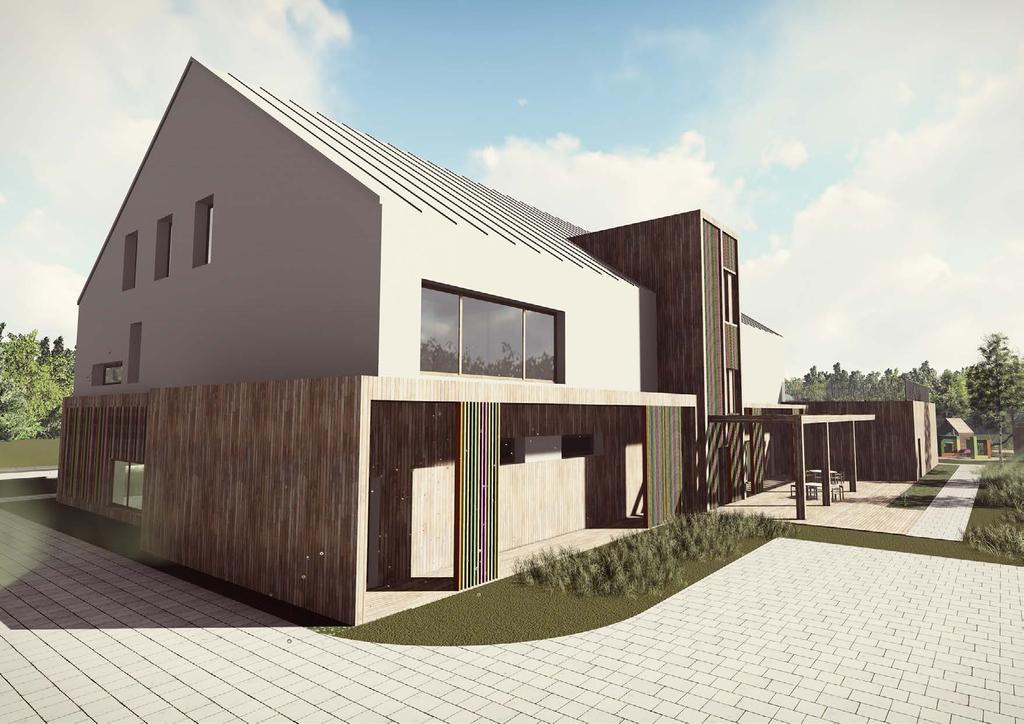

24 widok 24

25 widok 25

26 widok 26

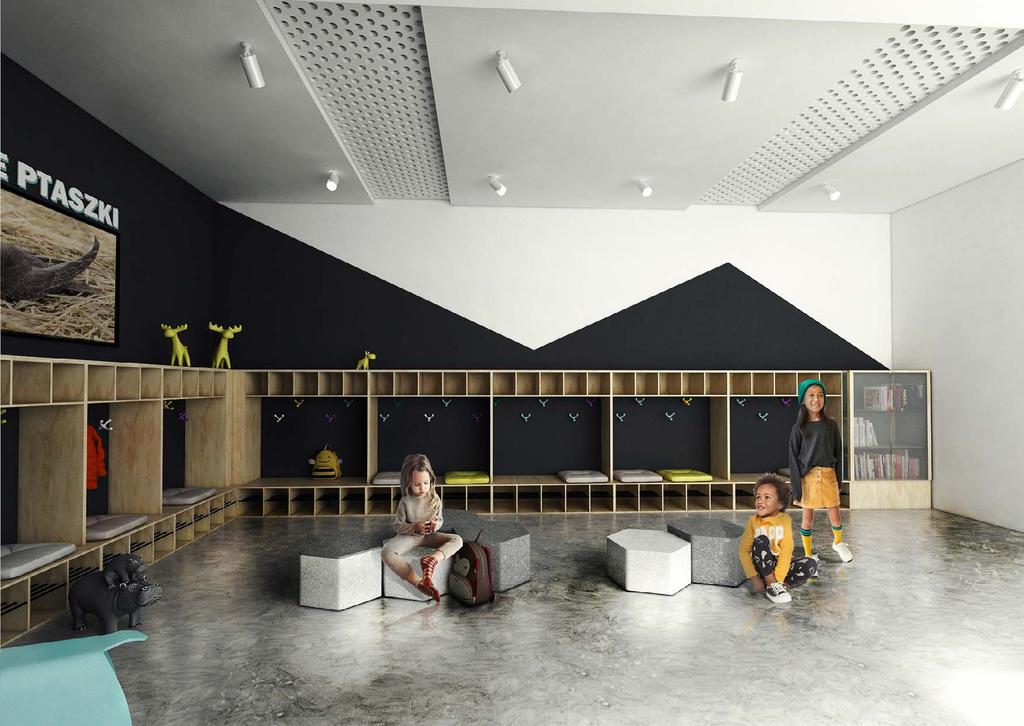

27 szatnia dla dzieci 27

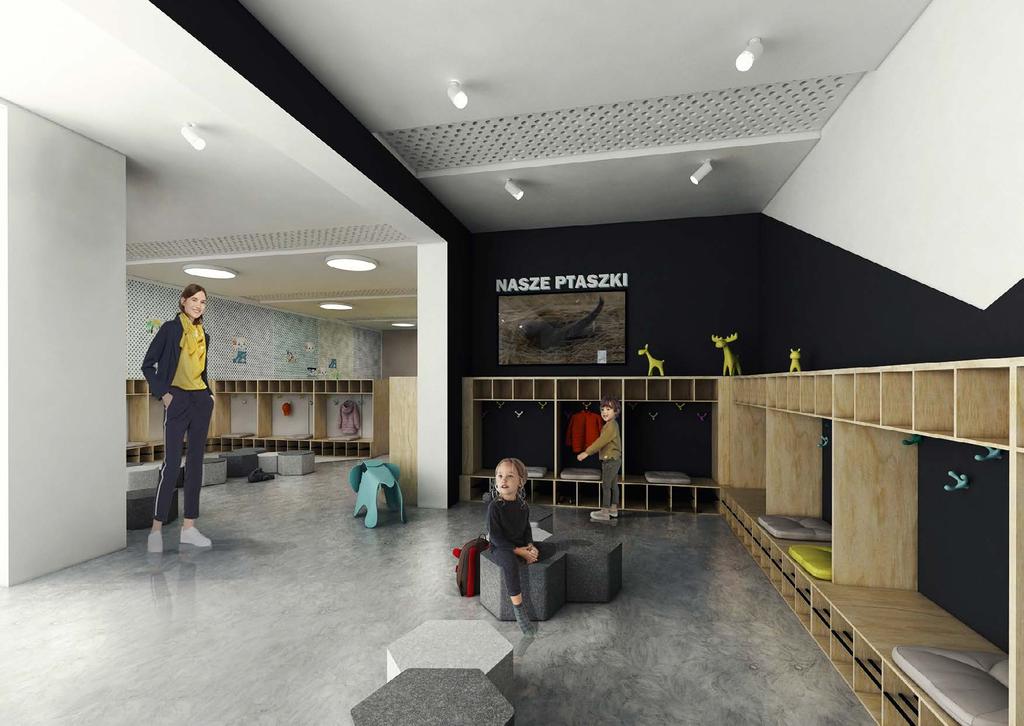

28 szatnia dla dzieci 28

29 szatnia dla dzieci 29

30 szatnia dla dzieci 30

31 szatnia dla dzieci 31

32 szatnia dla dzieci 32

33 szatnia dla dzieci 33

34 szatnia dla dzieci 34

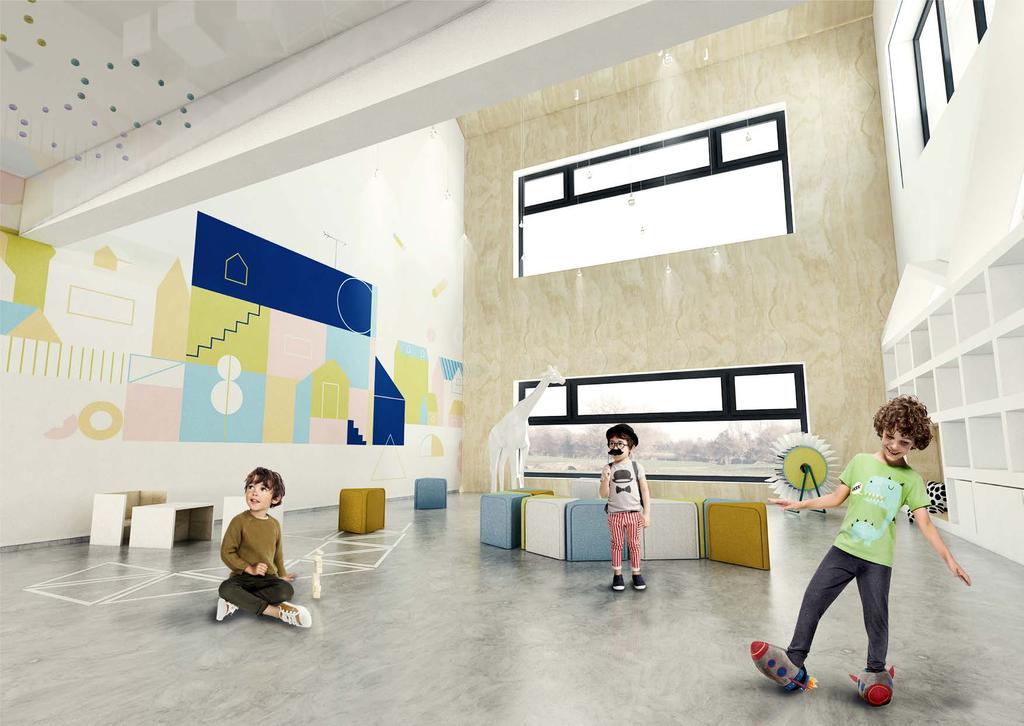

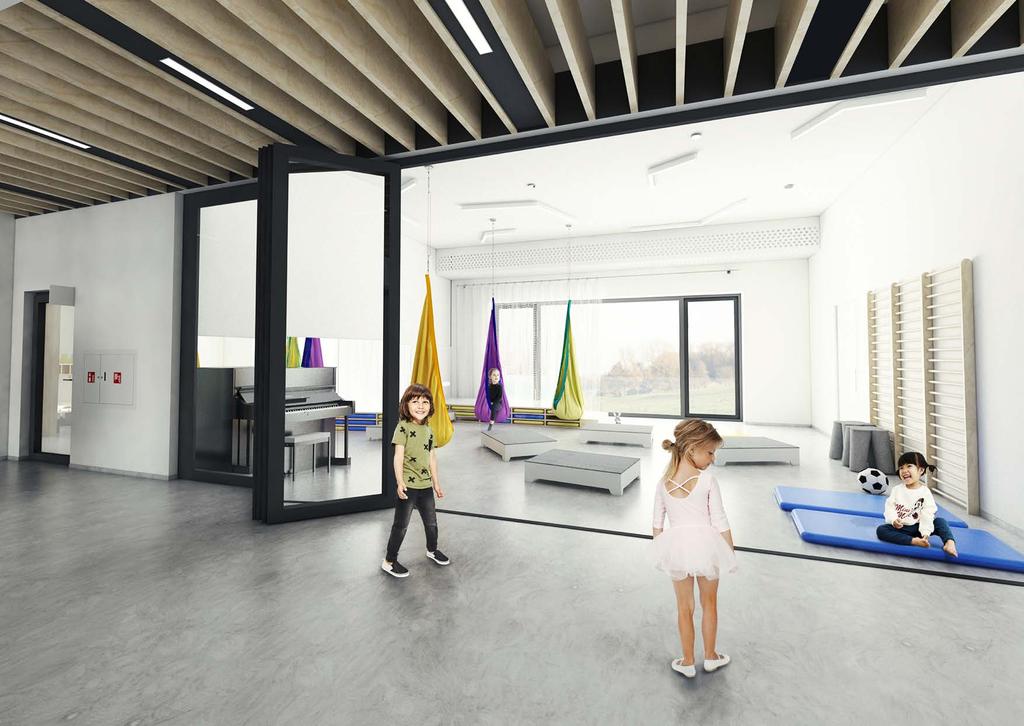

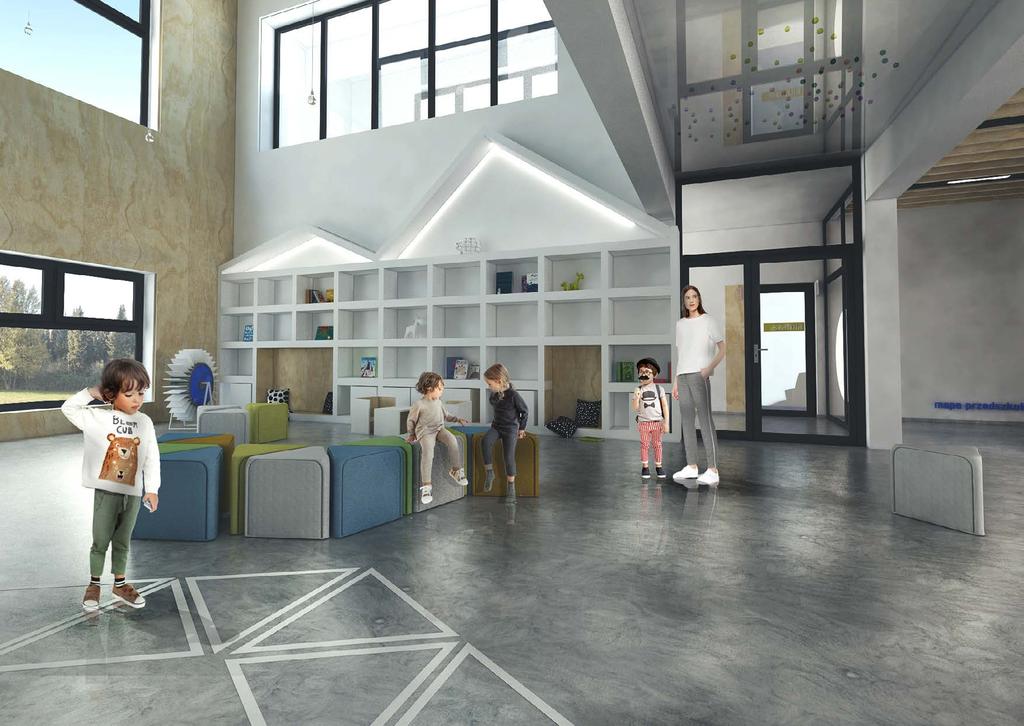

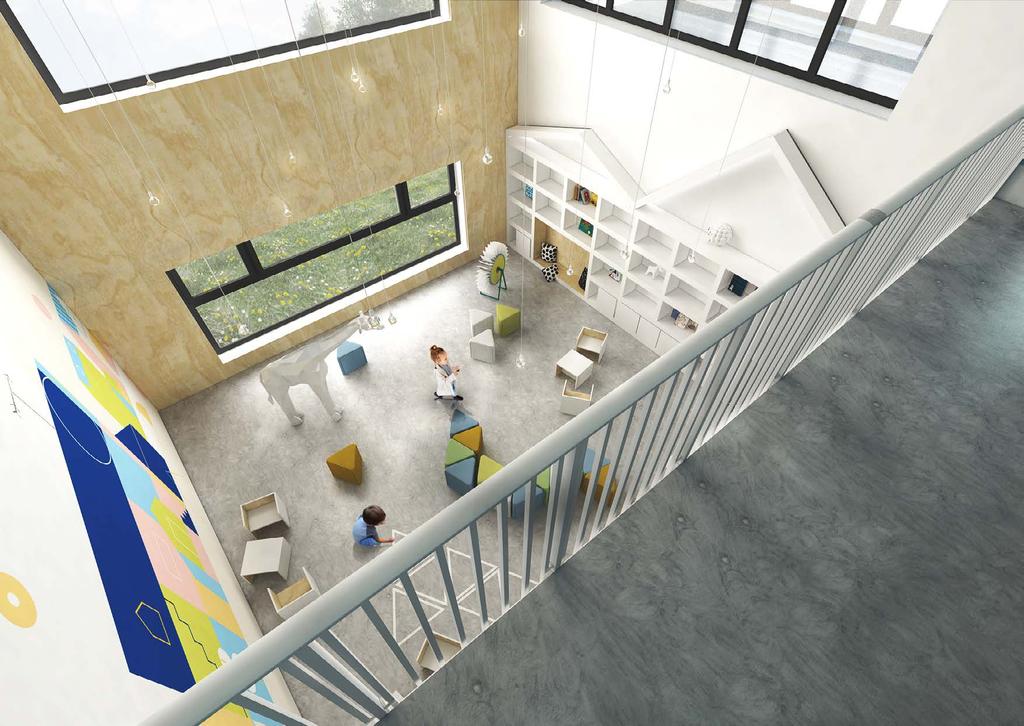

35 sala zabaw 35

36 sala zabaw 36

37 sala zabaw 37

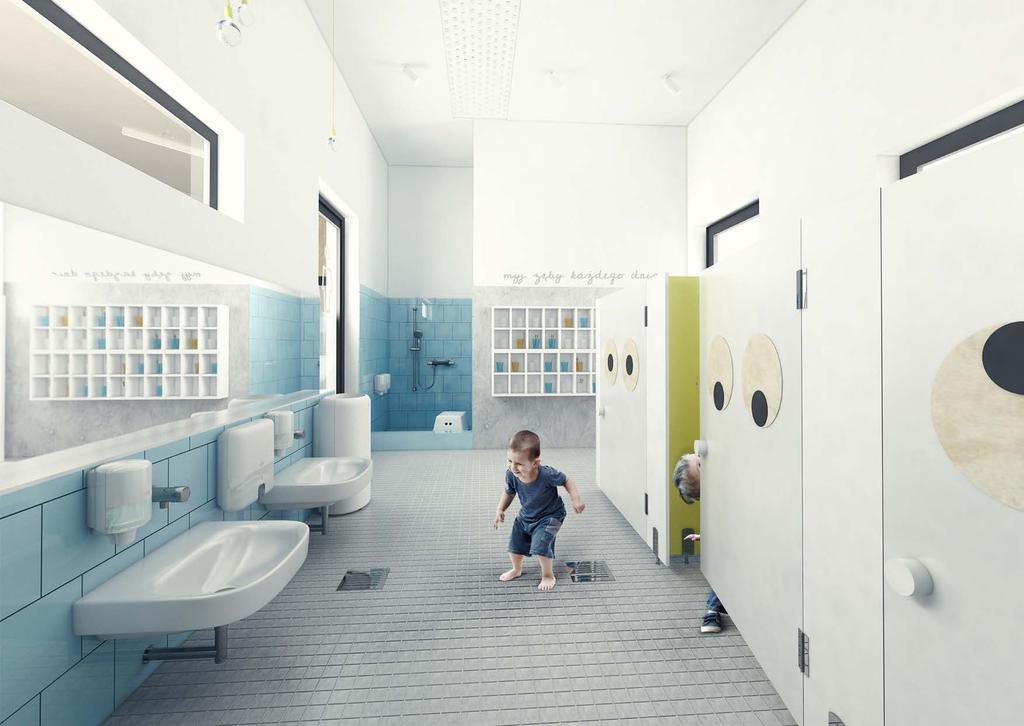

38 sala zabaw 38

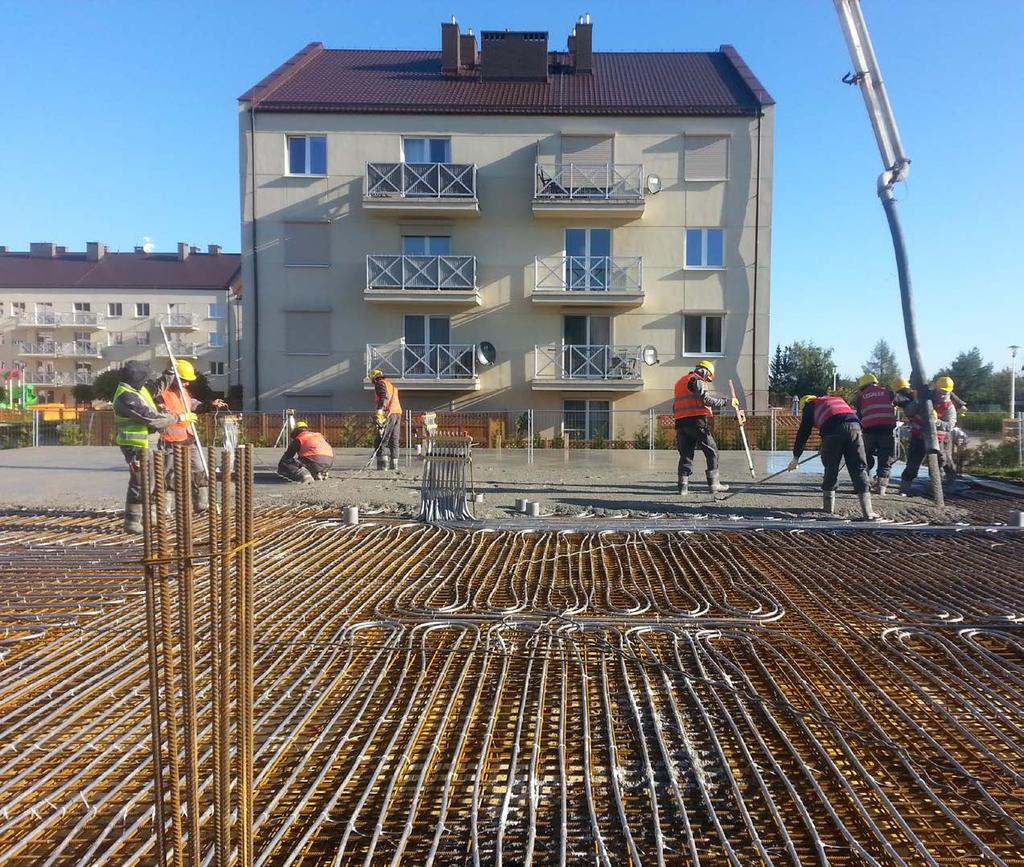

39 październik 2017 ZDJĘCIA Z BUDOWY informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 39

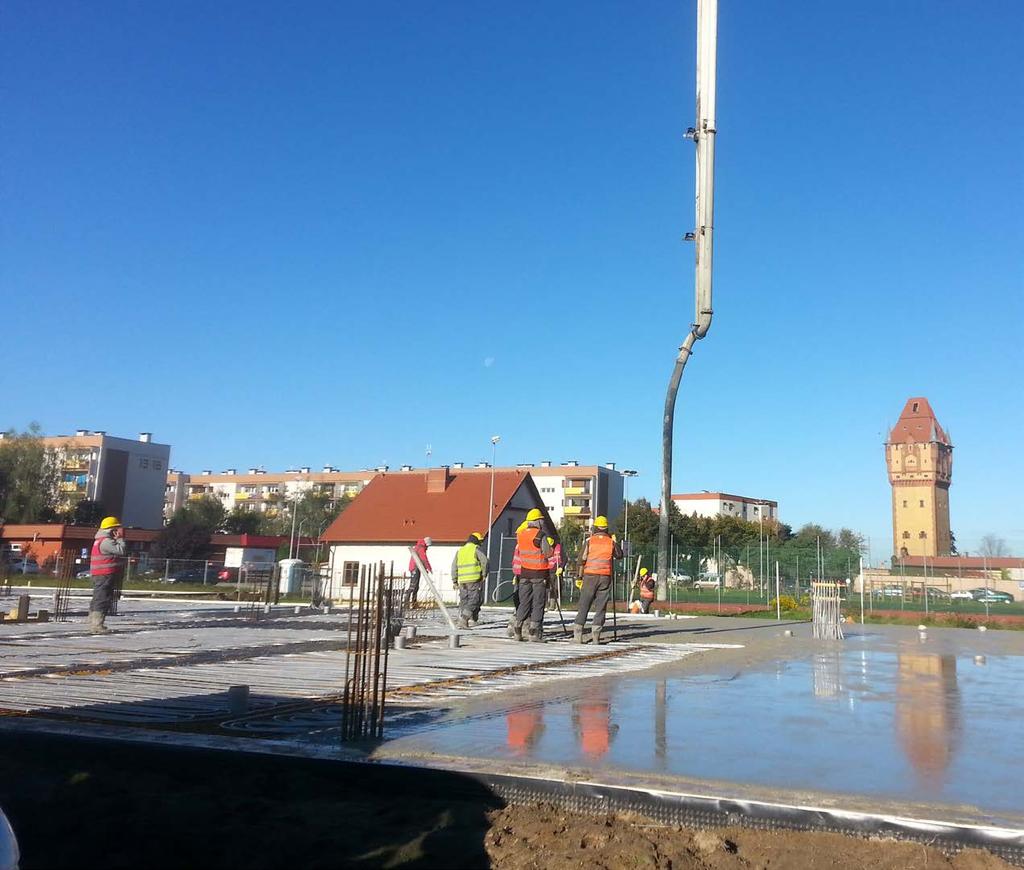

40 październik 2017 ZDJĘCIA Z BUDOWY informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 40

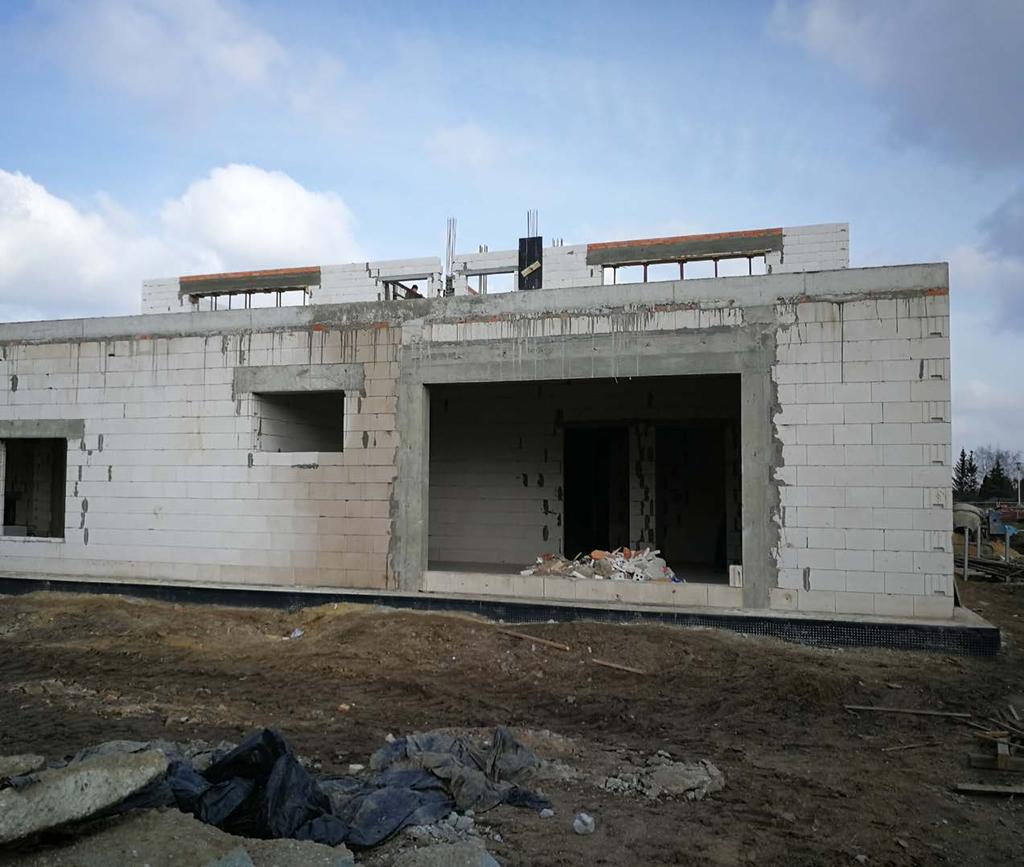

41 grudzień 2017 ZDJĘCIA Z BUDOWY informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 41

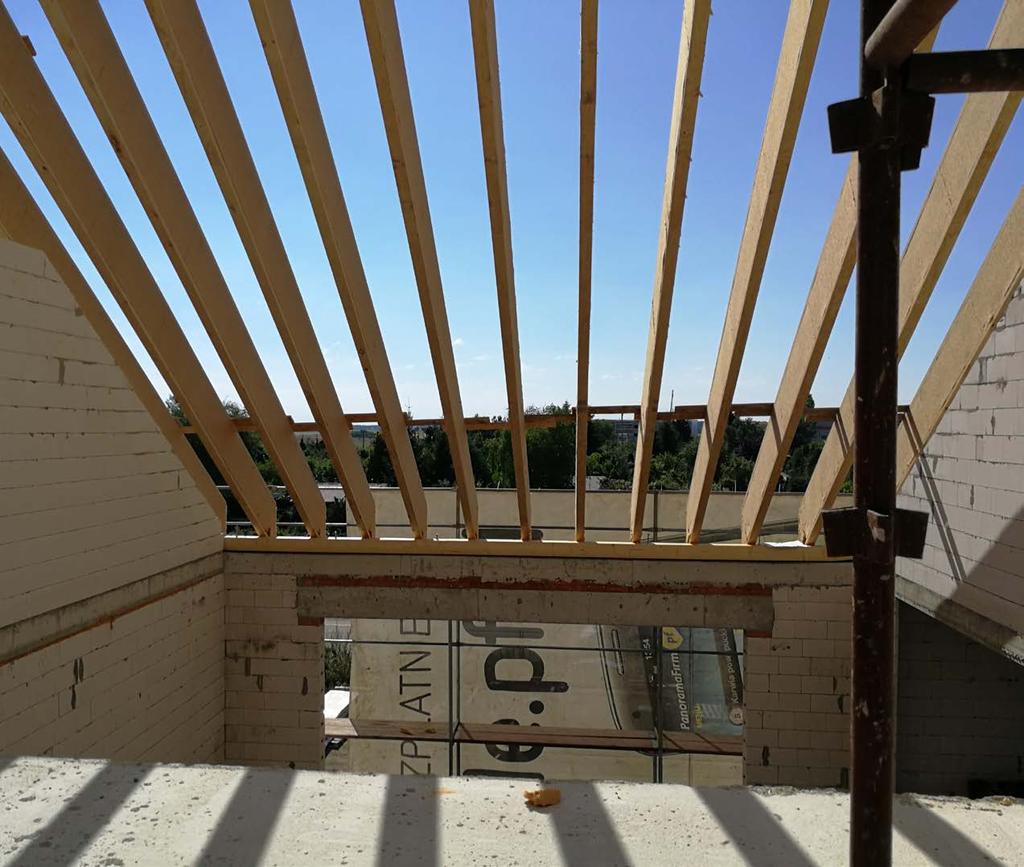

42 lipiec 2018 ZDJĘCIA Z BUDOWY informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 42

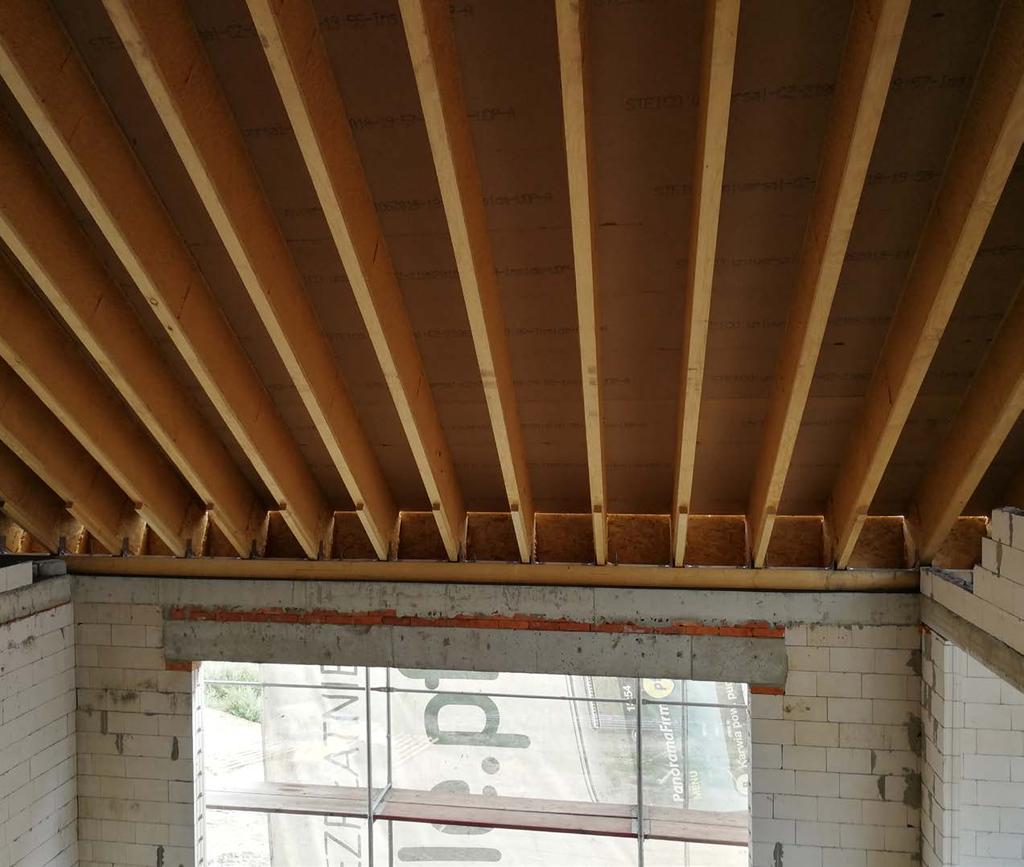

43 sierpień 2018 ZDJĘCIA Z BUDOWY informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 43

44 wrzesień 2018 ZDJĘCIA Z BUDOWY informacje: FUNKCJA: PRZEDSZKOLE LOKALIZACJA: KOŚCIAN POWIERZCHNIA UŻYTKOWA: 1559 m 2 realizacja: 2017/2019 zapotrzebowanie energii do ogrzewania chłodzenia: 15 kwh/m 2 44

45 adres: ul. J. Zeylanda 6/ Poznań
