1 budynki W STANDARDZIE PASYWNYM. Omówienie przykładów. mgr inż. arch. AGNIESZKA FIGIELEK Certyfikowany Europejski Projektant Budownictwa Pasywnego w PHI w Darmstadt Członek Zarządu Stowarzyszenia Wielkopolski Dom Pasywny

2 czynniki odpowiedzialne za kompofort i efektywność energetyczną.

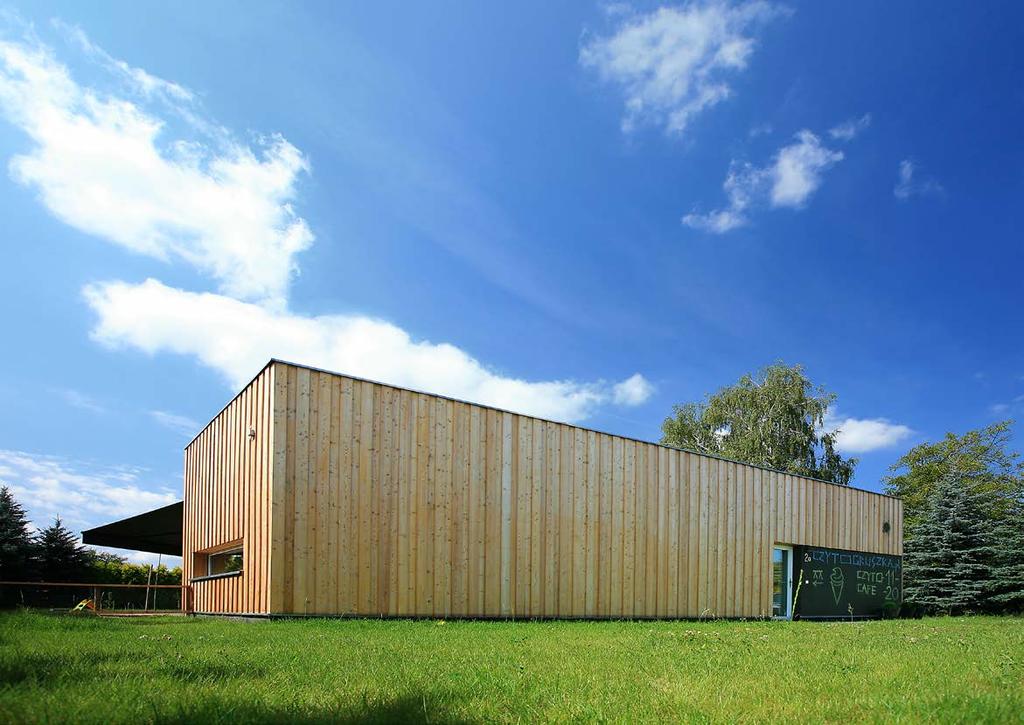

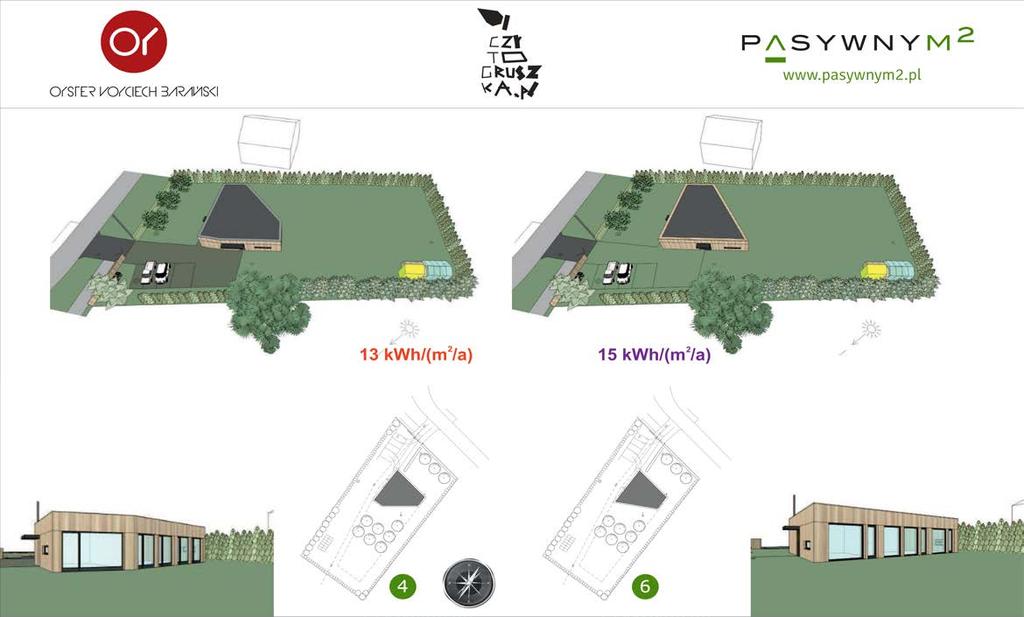

3 CZYTOGRUSZKA FUNKCJA: SALA WARSZTATOWA + KAWIARNIA LOKALIZACJA: POZNAŃ POWIERZCHNIA UŻYTKOWA: 131 m 2 REALIZACJA: 2013/14 ZAPOTRZEBOWANIE ENERGII DO OGRZEWANIA/CHŁODZENIA: 15 kwh/m 2 a SZCZELNOŚĆ: 0,22 h -1 NAGRODY/CERTYFIKATY: W TRAKCIE CERTYFIKACJI PRZEZ PHI DARMSTADT, POZYTYWNA WERY- FIKACJA NF15

4

5 WARTOŚĆ A/V = 1,1

6

7

8

9

10

11

12

13

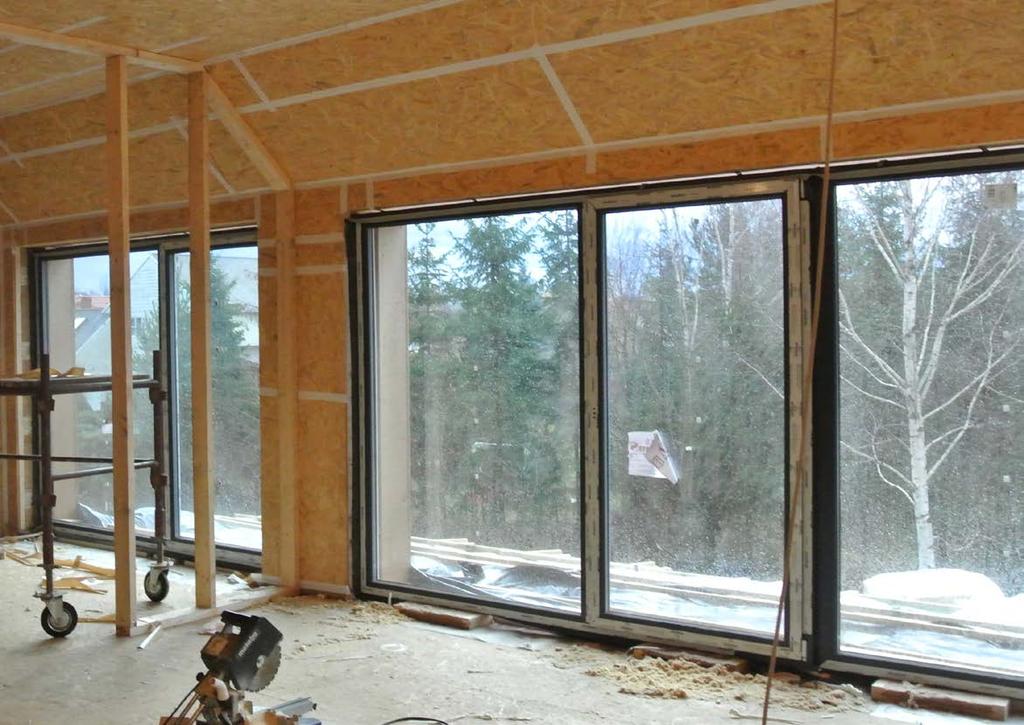

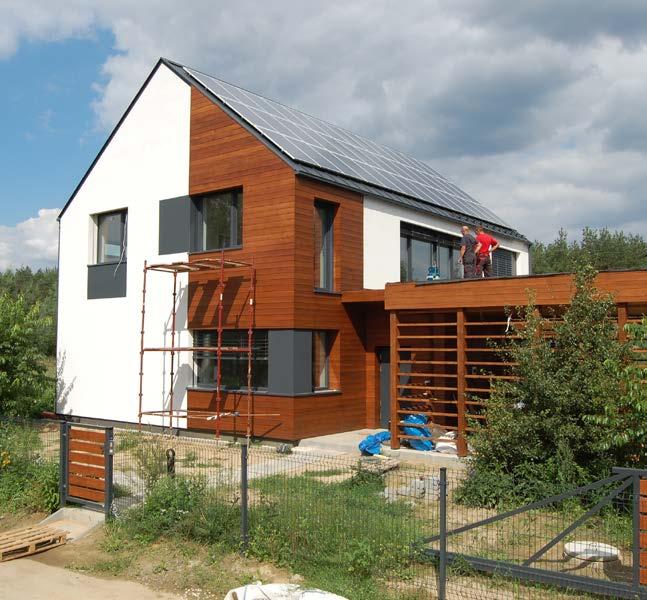

14 DOM Z OGRODEM ZIMOWYM FUNKCJA: BUDYNEK MIESZKALNY LOKALIZACJA: OKOLICE WARSZAWY POWIERZCHNIA UŻYTKOWA: 206,6 m 2 REALIZACJA: 2015/16 ZAPOTRZEBOWANIE ENERGII DO OGRZEWANIA/CHŁODZENIA: 12,6 kwh/m 2 a SZCZELNOŚĆ: 0,22 h -1 NAGRODY/CERTYFIKATY: W TRAKCIE CERTYFIKACJI PRZEZ PHI DARMSTADT, POZYTYWNA WERY- FIKACJA NF15 REALIZACJA SIERPIEŃ SIERPIEŃ 2016

15 PROJEKT REALIZACJA

16 lokalizacja względem stron świata strefa klimatyczna lokalizacja względem stron świata wpółczynnik ochrony przed wiatrem zacienienie

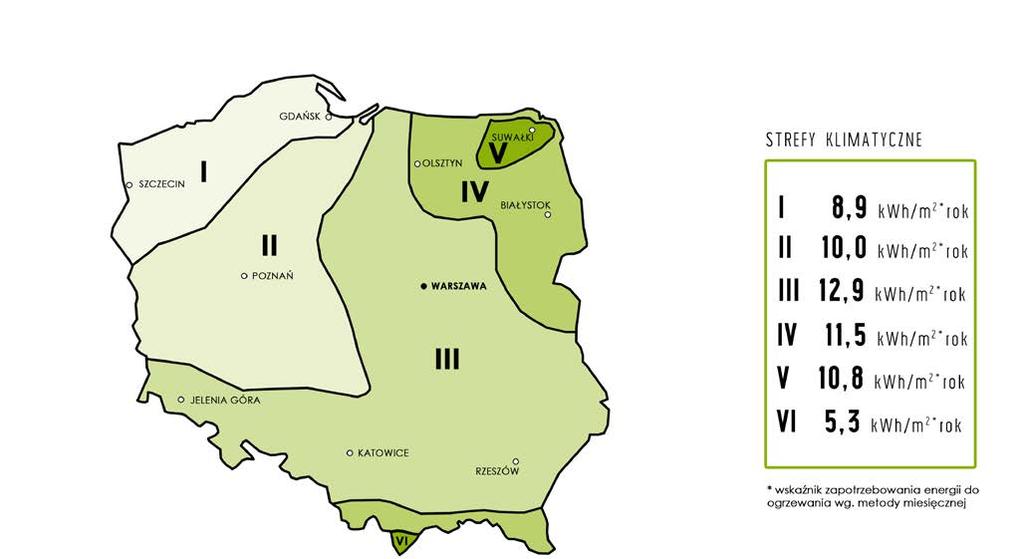

17 strefa klimatyczna

18 lokalizacja względem stron świata

19 lokalizacja względem stron świata

20 wpółczynnik ochrony przed wiatrem

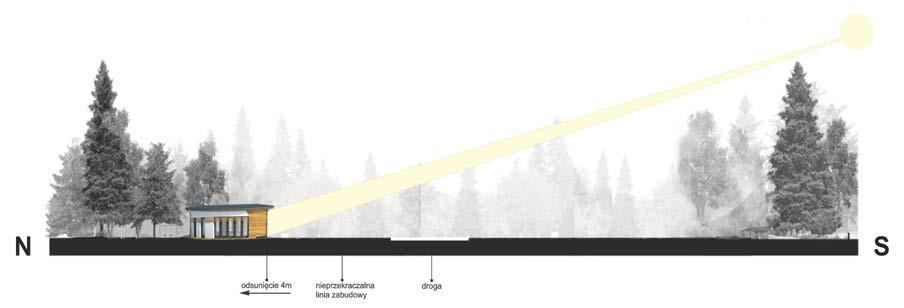

21 zacienienie

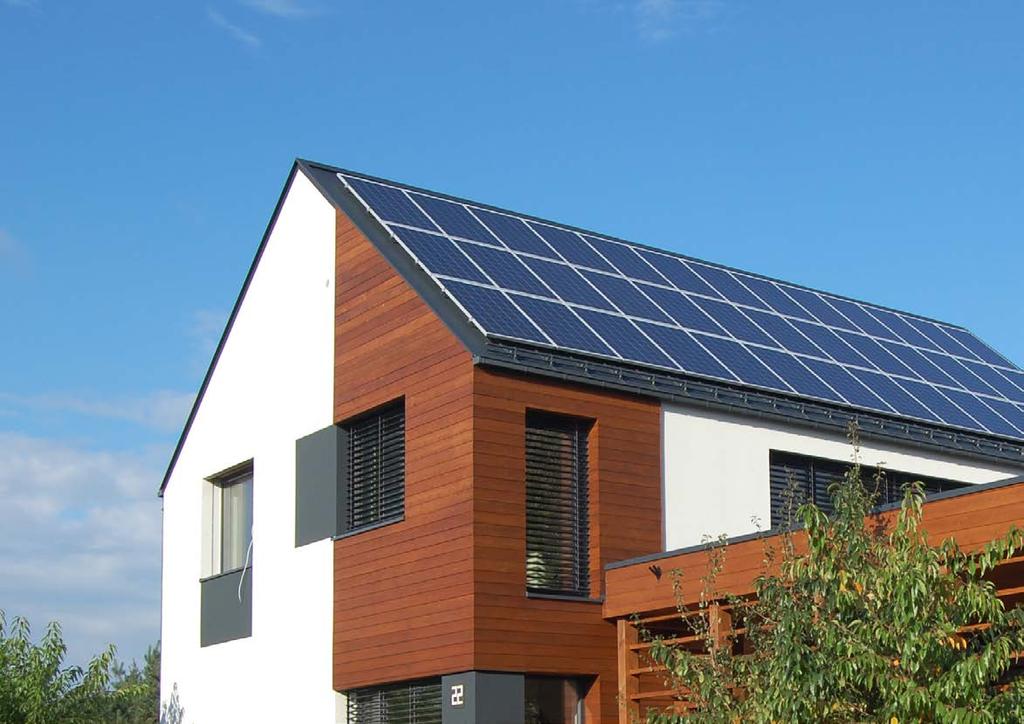

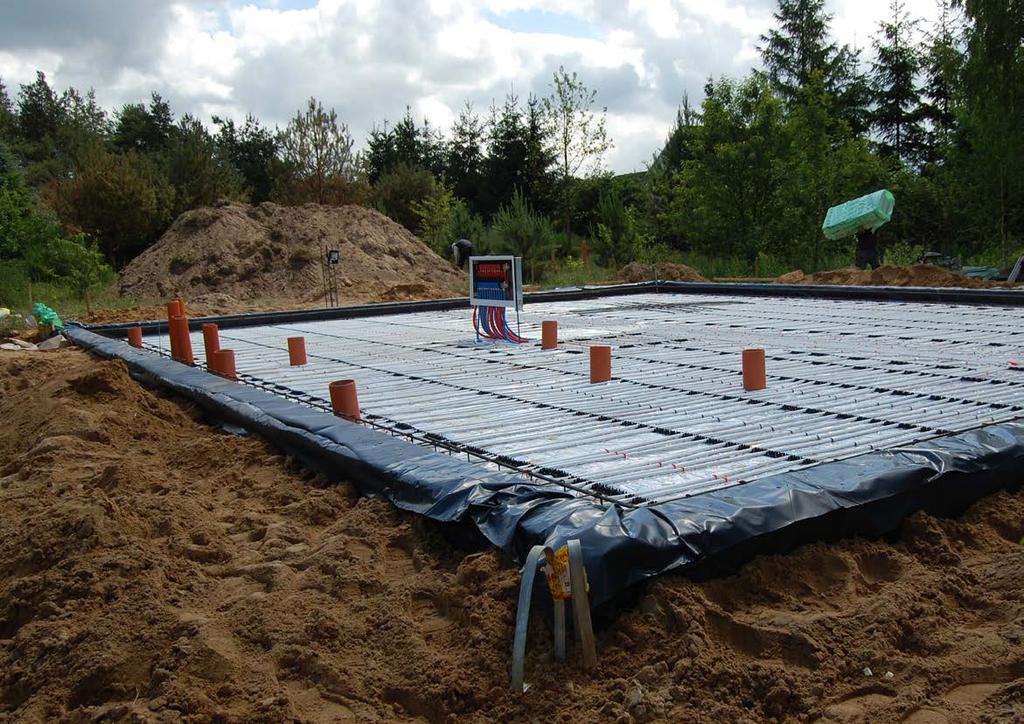

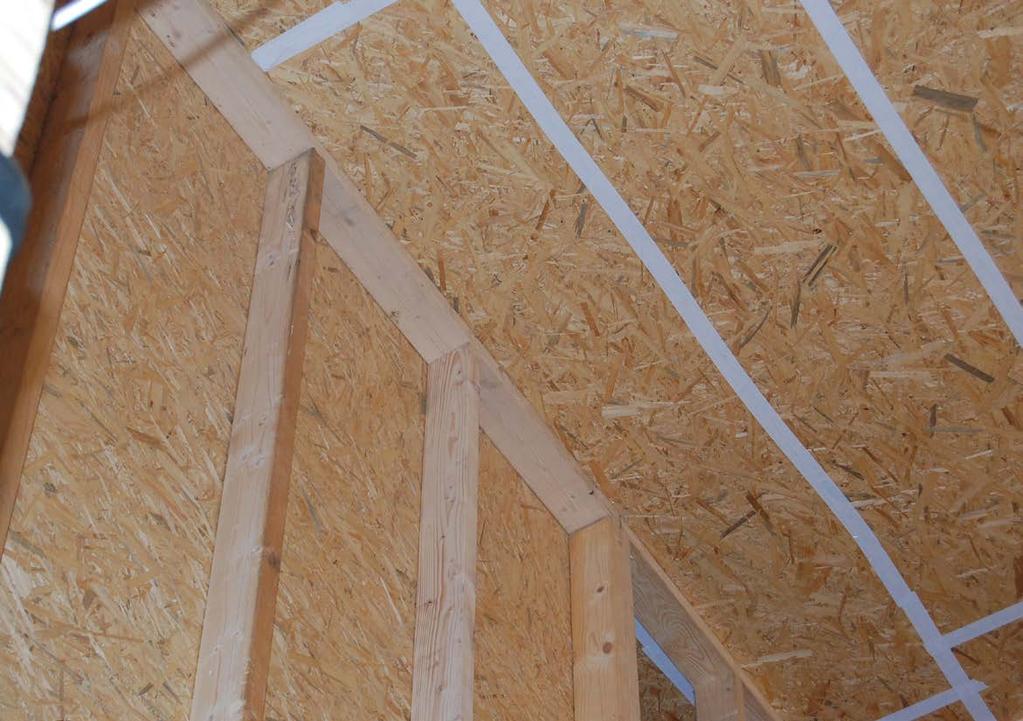

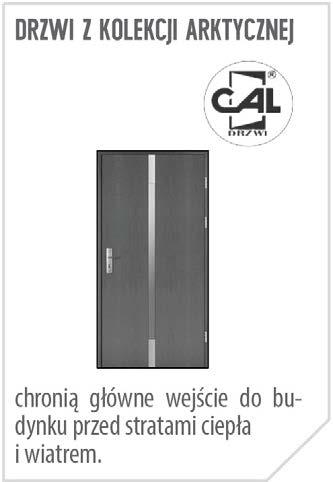

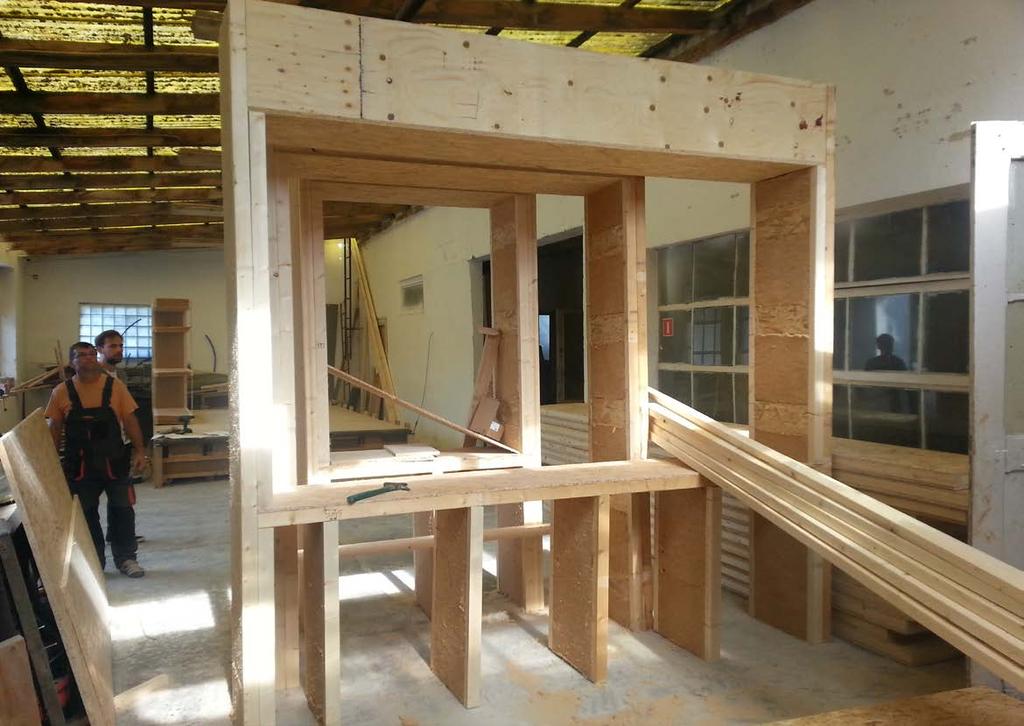

22 ZASTOSOWANE MATERIAŁY I KOMPONENTY PŁYTA FUNDAMENTOWA KONSTRUKCJA Z BELEK DWUTEOWYCH STEICO OKNA PASSIVE-LINE ULTRA DACH SZKLANY PR60 ENERGYSAVE redukuje do minimum straty ciepła do gruntu, akumuluje ciepło i chłód w budynku. wypełniona wełną drzewną charakteryzuje się doskonałymi parametrami izolacyjnymi. chronią budynek przed ucieczką ciepła, a także są źródłem ogrzewania energią słoneczną. doskonale doświetla salon, dzięki swoim parametrom spełnia wymagania standardu pasywnego. DRZWI Z KOLEKCJI ARKTYCZNEJ WENTYLACJA MECHANICZNA Z REKUPERACJĄ POMPA CIEPŁA PANELE FOTOWOLTAICZNE chronią główne wejście do budynku przed stratami ciepła i wiatrem. dostarcza świeże powietrze do budynku zapewniając komfort użytkowania przez cały rok. ogrzewa budynek i ciepłą wodę użytkową zimą a latem chłodzi budynek. produkują energię elektryczną wykorzystywaną przez urządzenia w domu.

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39 TEST SZCZELNOŚCI

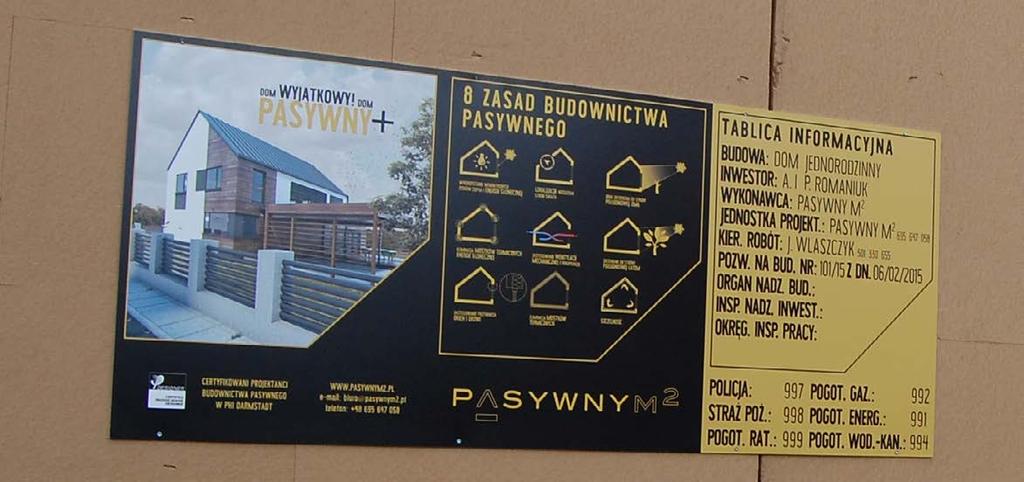

40 EDUKACJA

41 Pozytywna weryfikacja NF15 z programu NFOŚIGW dotacja zł brutto z programu NFOŚiGW - nf15

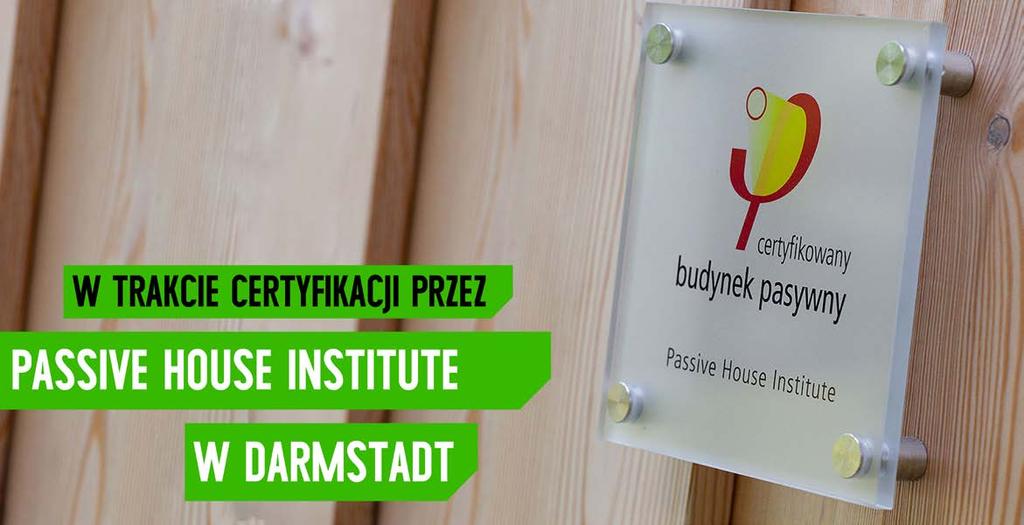

42 Certyfikowany budynek pasywny Passive House Institute Darmstadt

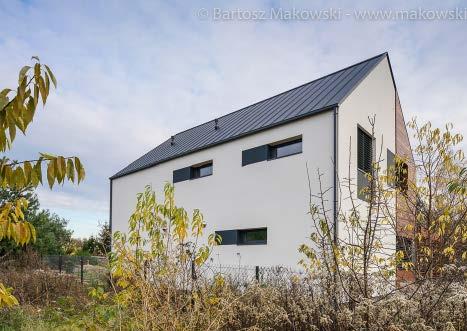

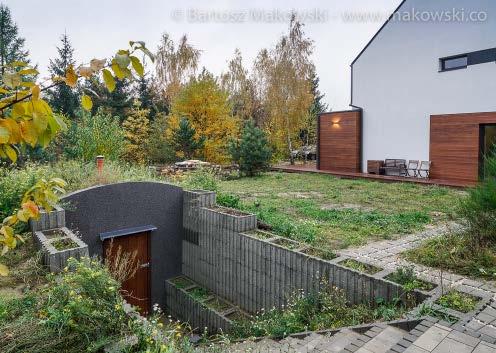

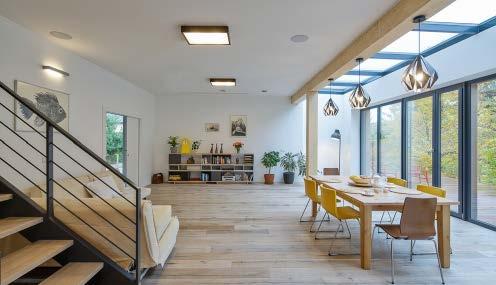

43 miesięcznik ŁADNY DOM NR 3/ 17 DOSTĘPNY OD 8 LUTEGO

44 miesięcznik ŁADNY DOM NR 3/ 17

45 miesięcznik ŁADNY DOM NR 3/ 17

46 miesięcznik ŁADNY DOM NR 3/ 17

47 miesięcznik ŁADNY DOM NR 3/ 17

48 miesięcznik ŁADNY DOM NR 3/ 17

49 miesięcznik ŁADNY DOM NR 3/ 17

50 miesięcznik ŁADNY DOM NR 3/ 17

51 miesięcznik ŁADNY DOM NR 3/ 17

52 miesięcznik ŁADNY DOM NR 3/ 17

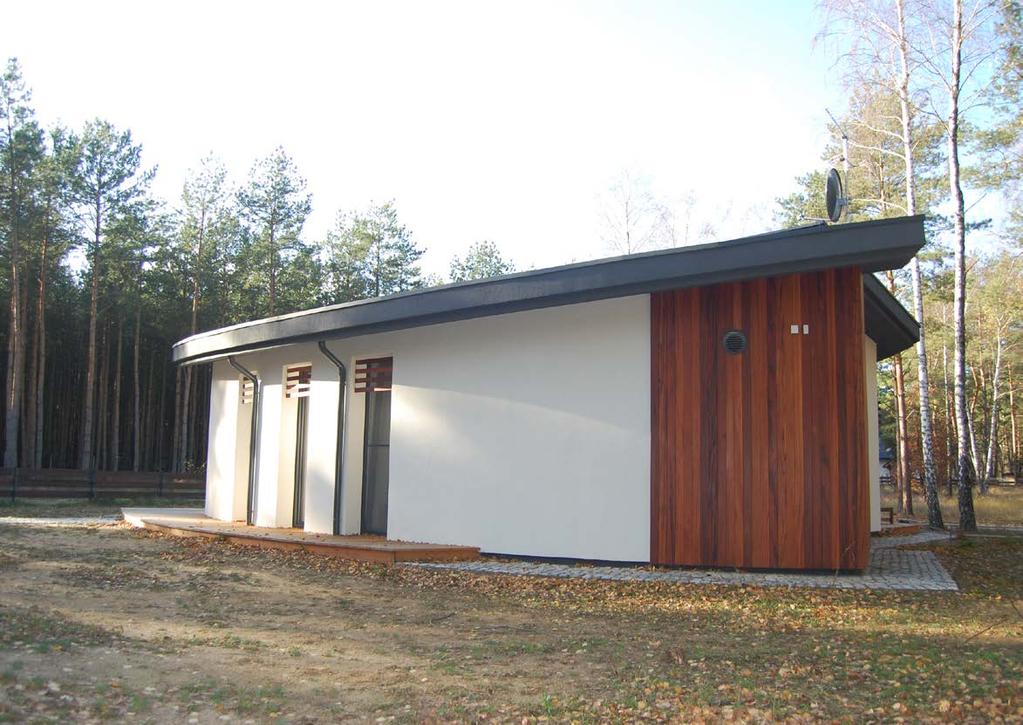

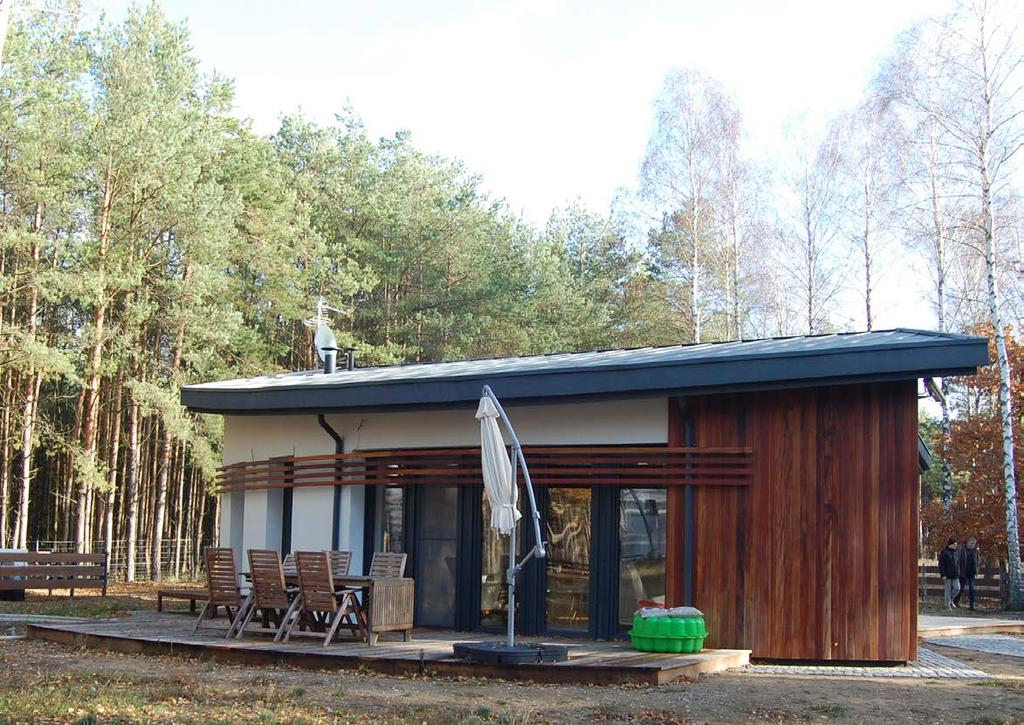

53 DOM ŻAGIEL FUNKCJA: BUDYNEK MIESZKALNY LOKALIZACJA: OKOLICE SŁUPCY POWIERZCHNIA UŻYTKOWA: 76,42 m 2 REALIZACJA: 2015 ZAPOTRZEBOWANIE ENERGII DO OGRZEWANIA/CHŁODZENIA: 15 kwh/m 2 a SZCZELNOŚĆ: 0,5 h-1 NAGRODY/CERTYFIKATY: POZYTYWNA WERY- FIKACJA NF15 Z PROGRA- MU NFOŚIGW

54

55

56

57

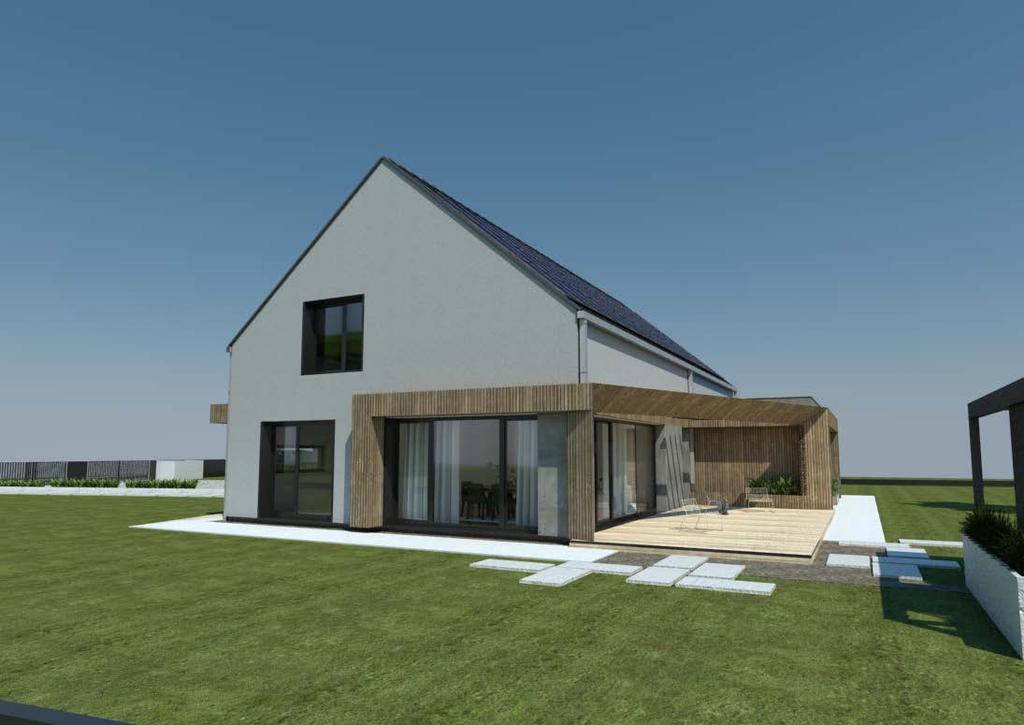

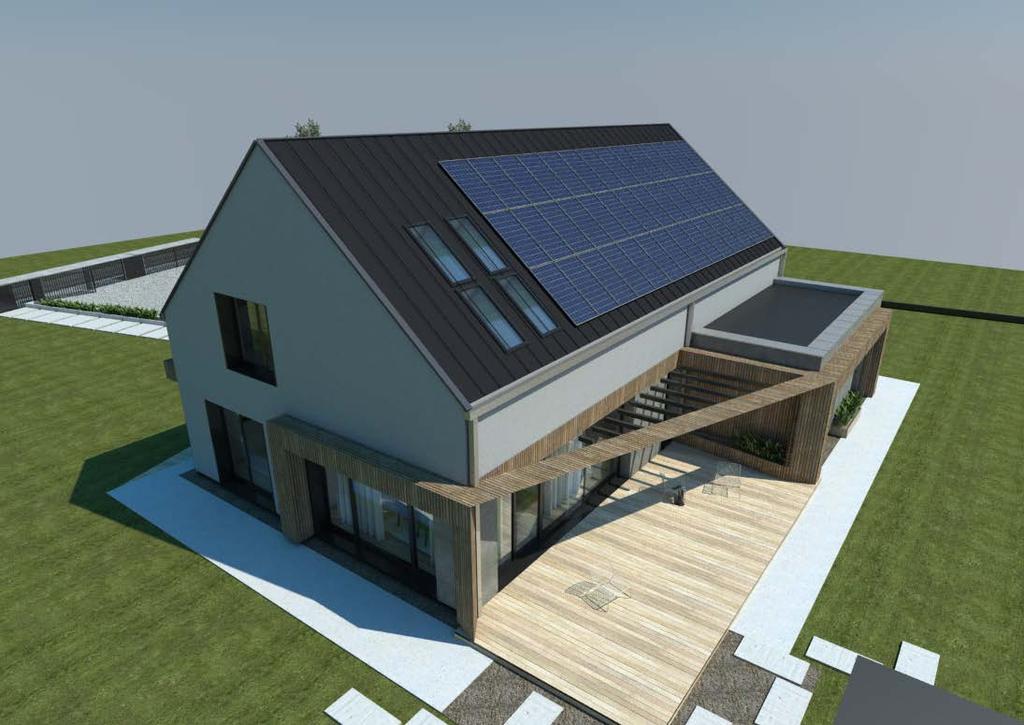

58 DOM POD OPOCZNEM FUNKCJA: BUDYNEK MIESZKALNY LOKALIZACJA: OKOLICE OPOCZNA POWIERZCHNIA UŻYTKOWA: 180 m 2 REALIZACJA: ZAPOTRZEBOWANIE ENERGII DO OGRZEWANIA/CHŁODZENIA: 15 kwh/m 2 a SZCZELNOŚĆ: - NAGRODY/CERTYFIKATY: -

59

60

61

62

63 dziękuje za uwagę mgr inż. arch. AGNIESZKA FIGIELEK Certyfikowany Europejski Projektant Budownictwa Pasywnego w PHI w Darmstadt Ambasador Budownictwa Pasywnego Członek Zarządu Stowarzyszenia Wielkopolski Dom Pasywny KONTAKT: ul. Szamotulska 40/ Poznań tel.: biuro@pasywnym2.pl
