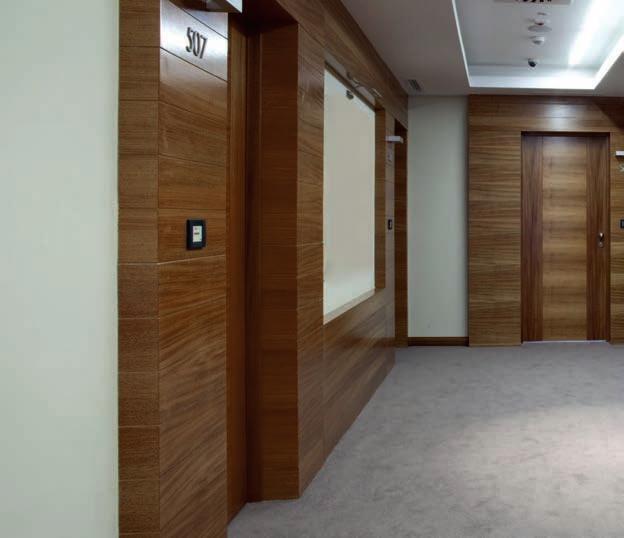

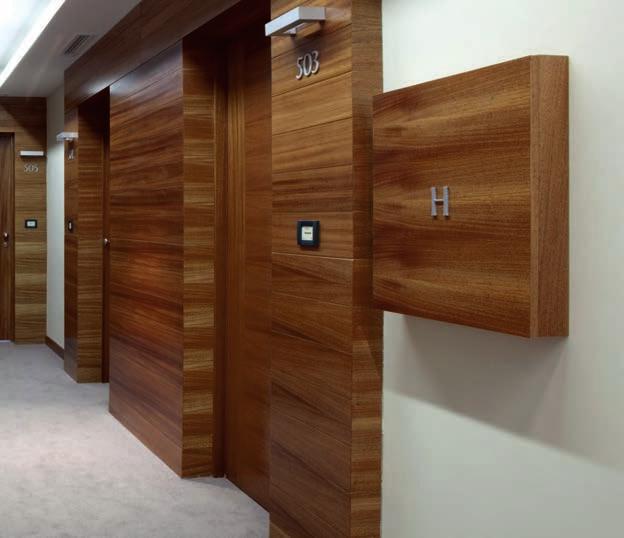

2 DRZWI TECHNICZNE I WEJŚCIOWE Oferta drzwi technicznych to solidne i bezpieczne kolekcje: Triton, Neptun, Orion, Presa, Saturn i WM, które ze względu na bardzo dobre parametry izolacyjności akustycznej, odporności ogniowej, dymoszczelności i antywłamaniowości są szczególnie polecane do wszelakich budynków użyteczności publicznej, hoteli, szpitali, biurowców. Można je również stosować jako drzwi wejściowe wewnętrzne w indywidualnym budownictwie mieszkaniowym. Kolekcje dostępne są: - w fornirach: naturalnym dębowym wykończonym bejcą lakierowaną bądź kryjąco wg palety RAL, - jako malowane kryjąco wg palety RAL na płycie gładkiej, - w okleinach: HPL, CPL, PVC, mikroflex, lamisoft, decor*. *dotyczy drzwi WM, Saturn 1 i 2 68

3 Kolekcje charakteryzują się następującymi parametrami technicznymi: - kolekcja BLACK w Triton - izolacyjność akustyczna Rw=42 db, antywłamaniowość w klasie RC3, GOLD Triton - izolacyjność akustyczna Rw=42 db, antywłamaniowość w klasie RC3, ognioodporność EI 30, dymoszczelność Sa, Sm, - kolekcja ORANGE Neptun - izolacyjność akustyczna Rw=32 db dla drzwi jednodzielnych, Rw=27 db dla drzwi dwudzielnych, ognioodporność EI 30 lub EI 60, dymoszczelność kl. Sa, Sm, - kolekcja YELLOW w Orion - izolacyjność akustyczna Rw=43 db; ORANGE Orion - izolacyjność akustyczna Rw=43 db, ognioodporność EI 30, dymoszczelność Sa, Sm; RED Orion - ognioodporność EI 30, - kolekcja BROWN w Presa RC2 - izolacyjność akustyczna Rw=39 db; antywłamaniowość w klasie RC2, - kolekcja YELLOW w Saturn 1 - izolacyjność akustyczna Rw=33 db; YELLOW w Saturn 2 - izolacyjność akustyczna Rw=38 db, - kolekcja YELLOW w WM - izolacyjność akustyczna Rw=33 db. Dodatkowo drzwi wejściowe do mieszkań można wykonać we wzorach i wykończeniach właściwych kolekcjom skrzydeł wewnętrznych: Elegant, Glamour, które szczegółowo są zaprezentowane na stronie 64. Wygrawerowania na powierzchni skrzydeł mogą spowodować zmniejszenie parametru izolacyjności akustycznej o około 2 db. drzwi techniczne 69

4 Możliwe wzory wykonania drzwi technicznych W drzwiach wejściowych do mieszkań i technicznych istnieje możliwość wykonania elementów ozdobnych oraz grawerowania w skrzydle wg poniższych kolekcji: GLAMOUR A.1 A.2 A.4 B.1 B Malowane wg palety RAL Istnieje możliwość wykonania wzorów Glamour w okleinie PVC Dopłata : 50 / 61,50 zł ELEGANT Okleiny PVC na płycie ze strukturą drewna Dopłata : 150 / 184,50 zł Uwaga! Wzory frezowane GLAMOUR oraz ELEGANT mogą spowodować zmniejszenie izolacyjności akustycznej o około 2 db. Dopłaty do w/w po konsultacji z DOK czy to o doplatach zostaje? drzwi techniczne 71

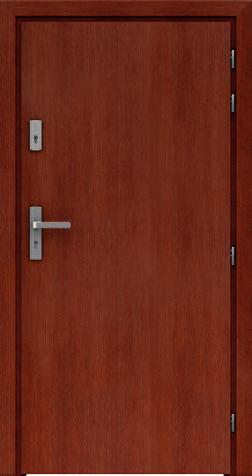

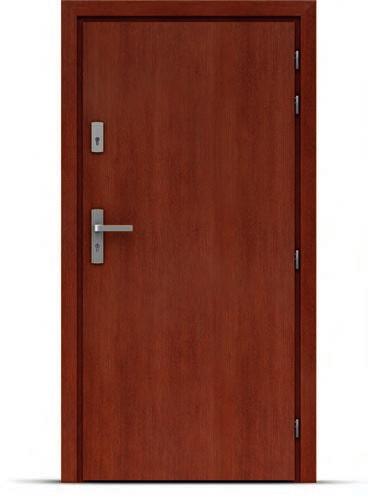

5 drzwi techniczne triton Drzwi Triton można wykonać we wzorach i wykończeniach właściwych kolekcjom skrzydeł wewnętrznych: Elegant, Glamour, str Dostępne wymiary skrzydeł jednodzielnych 24 miesiące Gwarancja Możliwości wykonania drzwi przylgowe BLACK Triton Rw 42 db Dźwiękoszczelność GOLD RC3 Triton Rw 42 db RC3 kl. Sa, Sm EI 30 Dostępna kolorystyka Antywłamaniowość Dźwiękoszczelność Antywłamaniowość Dymoszczelność Ognioodporność Przykład drzwi Triton - fornir dąb, kolor orzech europejski Okleina lamisoft Okleina CPL Okleina HPL* * po konsultacji z DOK dąb wanilia dąb srebrny dąb miodowy dąb bagienny dąb szlachetny biały szary Fornir naturalny - dąb dąb czerwony Okleina mikroflex dąb antyczny dąb czekoladowy dąb naturalny dąb jasny dąb ciemny orzech europejski orzech ciemny biały jasny dąb buk akacja olcha dzika grusza orzech ciemny orzech limba Okleina PVC czereśnia Malowanie RAL / NCS Fornir naturalny oraz mogą być wykończone w dowolnej kolorystyce kryjącej wg palety RAL /NCS jesion safari jesion stalowy dąb bourbon dąb ciemny złoty dąb orzech biały mat biały dąb opalany wenge ze strukturą 72 OPIS TECHNICZNY STR OŚCIEŻNICE STR

6 BLACK PVC CPL 0,2 mm** fornir naturalny dąb Triton gładka malowana* 1799 / 2212, / 2520, / 2261, / 2446, / 3184, / 2717,07 GOLD PVC CPL 0,2 mm** fornir naturalny dąb Triton gładka malowana* 1999 / 2458, / 2729, / 2471, / 2655, / 3356, / 2889,27 * dotyczy koloru białego - RAL 9016, pozostałe kolory kryjące za dopłatą. ** dotyczy skrzydeł w okleinie CPL 0,2 mm, CPL 0,7 mm w kolorze: 7B - biały i 7S - szarym z ościeżnicą w okleinie CPL 0.2 mm. Laminaty HPL oraz inne kolory CPL po konsultacji z DOK. KONSTRUKCJA Skrzydło - rama z drewna dębowego, wypełniona wielowarstwowym wkładem wygłuszającym oraz dwoma blacha mi, obłożona płytami HDF. Występuje w dwóch wariantach o różnych parametrach technicznych (patrz ikony str. 71): BLACK w Triton i GOLD Triton, grubość skrzydeł dla obu wariantów - 58 mm. Ościeżnica o grubości 50 mm z drewna dębowego. WYKOŃCZENIE Forniry: naturalny dąb wykończony bejcą lakierowaną bądź kryjąco wg palety RAL; okleiny: HPL, CPL, PVC, mikroflex, lamisoft lub malowane kryjąco wg palety RAL na płycie gładkiej. WYMIARY Szerokości w świetle ościeżnicy: 80", 90", 100". Standardowa wysokość skrzydła drzwiowego: przylgowego mm. Na indywidualne zamówienie istnieje możliwość wykonania skrzydeł przylgowych do wysokości 2150 mm. WYPOSAŻENIE STANDARDOWE Dla drzwi GOLD Triton: ościeżnica drewniana przylgowa z progiem dębowym z uszczelką, zamek wielopunktowy klasy 4 z listwą zaczepową, 4 komplety zawiasów dwutrzpieniowych z regulacją w trzech płaszczyznach, listwa antywyważeniowa z pięcioma punktami ryglowania, uszczelka obwiedniowa na ościeżnicy, uszczelki: pęczniejące i dymoszczelne kl. Sa, Sm. Dla drzwi BLACK Triton wyposażenie standardowe jak dla drzwi GOLD Triton oprócz uszczelek pęczniejących i dymoszczelnych kl. Sa, Sm. WYPOSAŻENIE DODATKOWE Samozamykacz, antywłamaniowe wkładki bębenkowe 30/50 dla grubości szyldów 10 mm (warunkiem spełnienia parametrów antywłamaniowych jest zastosowanie wkładek kl.c), klamka - rozstaw 72 mm, wizjer, osłonki. Uwaga: w celu spełnienia postanowień Aprobaty Technicznej ITB do drzwi o cechach odporności ogniowej należy zastosować samozamykacz przeciwpożarowy. Do ościeżnicy drewnianej istnieje możliwość dołożenia kpl. opasek kątowych regulowanych od strony zawiasowej (patrz str. 110). GWARANCJA 24 miesiące UWAGA: Przestawione wymiary drzwi są wymiarami standardowymi. W celu spełnienia warunków światła przejścia inwestycyjnego (pomiar światła przejścia przy otwarciu skrzydła na kąt prosty) szerokość skrzydła musi zostać zwiększona. Szczegóły techniczne oraz dopłata z tym związana po konsultacji z DOK. DOPŁATY STR drzwi techniczne 73

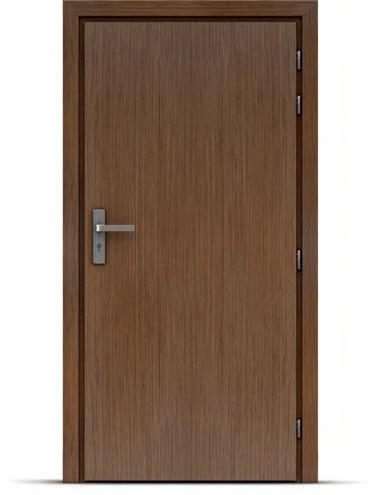

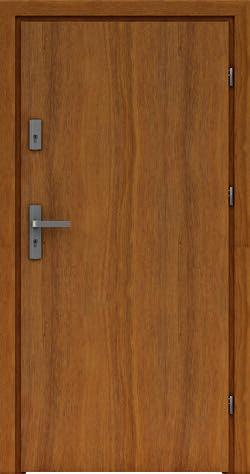

7 drzwi techniczne neptun Drzwi Neptun można wykonać we wzorach i wykończeniach właściwych kolekcjom skrzydeł wewnętrznych: Elegant, Glamour, str kl. Sa, Sm EI 30 lub EI 60 Dostępne wymiary skrzydeł jednodzielnych Dostępne wymiary skrzydeł dwudzielnych Dymoszczelność Ognioodporność Rw 32 db Dźwiękoszczelność 24 miesiące Gwarancja Możliwości wykonania drzwi przylgowe bezprzylgowe Dostępna kolorystyka Okleina lamisoft Przykład drzwi Neptun - fornir modyfikowany, kolor orzech dąb wanilia dąb srebrny dąb miodowy dąb bagienny dąb szlachetny Okleina CPL Okleina HPL* * po konsultacji z DOK dąb czerwony Okleina mikroflex dąb antyczny dąb czekoladowy biały szary Fornir naturalny - dąb biały jasny dąb buk akacja olcha dąb naturalny dąb jasny dąb ciemny orzech europejski orzech ciemny dzika grusza orzech ciemny orzech limba Okleina PVC jesion safari jesion stalowy dąb bourbon dąb ciemny złoty dąb czereśnia Malowanie RAL / NCS Fornir naturalny oraz mogą być wykończone w dowolnej kolorystyce kryjącej wg palety RAL /NCS orzech biały mat biały dąb opalany wenge ze strukturą 74 OPIS TECHNICZNY STR OŚCIEŻNICE STR

8 ORANGE Neptun 1 ORANGE Neptun 2 ORANGE Neptun 3 El 30 z ościeżnicą z ościeżnicą z ościeżnicą metalową*** drewnianą metalową*** drewnianą metalową*** drewnianą 1369 / 1683, / 1880,67 gładka malowana* 1599 / 1966, / 1966, / 2913, / 2901, / 2680, / 2667,87 El / 1966, / 1966, / 1597, / 1794, / 2458, / 2581, / 2126, / 2212, / 2286, / 2409,57 KONSTRUKCJA Skrzydło rama drewniana wypełniona płytą wiórową ognioodporną, grubość skrzydła: 51 mm dla EI 30, 61 mm dla EI 60. Ościeżnica o grubości 54 mm z drewna klejonego warstwowo + MDF, oklejonego płytą HDF lub ościeżnica metalowa. WYKOŃCZENIE Forniry: naturalny dąb wykończony bejcą lakierowaną bądź kryjąco wg palety RAL; okleiny: HPL, CPL, PVC, mikroflex, lamisoft lub malowane kryjąco wg palety RAL n a płycie gładkiej. WYMIARY Szerokości w świetle ościeżnicy: 80", 90", 100", 110". Standardowa wysokość skrzydła drzwiowego: przylgowego mm, bezprzylgowego mm. Na indywidualne zamówienie istnieje możliwość wykonania skrzydeł do wysokości 2150 mm. WYPOSAŻENIE STANDARDOWE Ościeżnica drewniana lub metalowa, uszczelka opadająca, zamek na wkładkę1 szt., 4 komplety zawiasów regulowanych w trzech płaszczyznach, uszczelka pęczniejąca we wrębach skrzydeł, rygiel skrzydła biernego, uszczelki: pęczniejące i dymoszczelne kl. Sa, Sm. WYPOSAŻENIE DODATKOWE Samozamykacz, wkładka bębenkowa 35/45 (EI30) (przylgowe), 40/45 (EI60) (przylgowe), wkładka bębenkowa 45/30 (EI30) (bezprzylgowe), 55/30 (EI60) (bezprzylgowe) dla grubości szyldów 10 mm, klamka - rozstaw 72 mm, osłonki na zawiasy, wizjer, bulaj, kratka wentylacyjna, górny zamek, zaczepy elektromagnetyczne, system kontroli dostępu, okucia antypaniczne, próg dębowy z uszczelką, próg stalowy, zamek elektryczny, zamek offline. Uwaga: w celu spełnienia postanowień Aprobaty Technicznej ITB do drzwi o cechach odporności ogniowej należy zastosować samozamykacz przeciwpożarowy. Do ościeżnicy drewnianej istnieje możliwość dołożenia kpl. opasek kątowych regulowanych od strony zawiasowej (patrz str. 110). GWARANCJA 24 miesiące 1949 / 2397, / 2557, / 3233, / 3393, / 2495,67 PVC 1569 / 1929, / 1880, / 2741, / 2790, / 2471, / 2520,27 CPL 0,2 mm** 1389 / 1708, / 1659, / 2384, / 2495, / 1991, / 2225, / 2680,17 fornir naturalny dąb 1829 / 2249, / 2655, / 3504, / 3368, / 3270, / 3135, / 3196, / 3356,67 Podane ceny dotyczą drzwi przylgowych. * dotyczy koloru białego - RAL 9016, pozostałe kolory kryjące za dopłatą. ** dotyczy skrzydeł w okleinie CPL 0,2 mm, CPL 0,7 mm w kolorze: 7B - biały i 7S - szarym z ościeżnicą w okleinie CPL 0.2 mm. *** cena dotyczy ościeżnicy o przekroju FD93 Laminaty HPL oraz inne kolory CPL po konsultacji z DOK / 3319, / 2827,77 PVC 1649 / 2028, / 2581, / 3491, / 3479, / 3319, / 2999,97 CPL 0,2 mm** 1599 / 1966, / 2458, / 3245, / 3172, / 3319, / 2827, / 3319, / 2913,87 fornir naturalny dąb 1979 / 2434, / 3073, / 3922, / 4070, / 3811, / 4426,77 gładka malowana* 1669 / 2052, / 2581, / 3565, / 3590, / 3098, / 3147,57 El 30 ORANGE Neptun 4 metalową*** 1999 / 2458, / 2618,67 z ościeżnicą drewnianą 2079 / 2557,17 PVC 2289 / 2815, / 2852,37 CPL 0,2 mm** 1979 / 2434, / 2557, / 2741,67 fornir naturalny dąb 2949 / 3627, / 3491,97 gładka malowana* 2439 / 2999, / 2987,67 El 30 ORANGE Neptun 5 PVC 2589 / 3184, / 3233,67 CPL 0,2 mm** 2289 / 2815, / 2926,17 metalową*** 2309 / 2840, / 2926, / 2999,97 z ościeżnicą drewnianą 2529 / 3110,67 fornir naturalny dąb 3259 / 4008, / 3885,57 gładka malowana* 2259 / 2778, / 2778,57 UWAGA: Przestawione wymiary drzwi są wymiarami standardowymi. W celu spełnienia warunków światła przejścia inwestycyjnego (pomiar światła przejścia przy otwarciu skrzydła na kąt prosty) szerokość skrzydła musi zostać zwiększona. Szczegóły techniczne oraz dopłata z tym związana po konsultacji z DOK. DOPŁATY STR drzwi techniczne 75

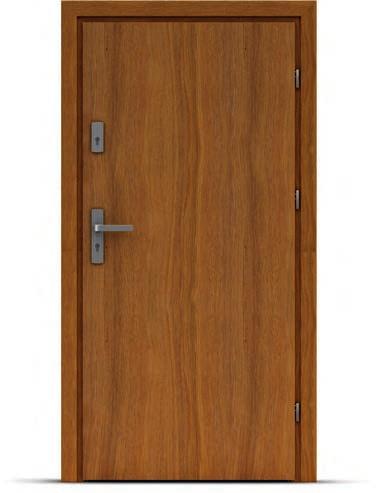

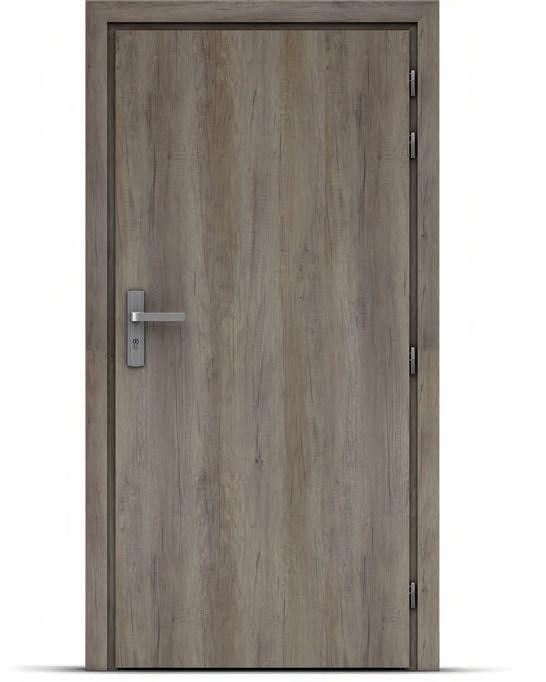

9 drzwi techniczne orion Drzwi Orion można wykonać we wzorach i wykończeniach właściwych kolekcjom skrzydeł wewnętrznych: Elegant, Glamour, str Dostępne wymiary skrzydeł jednodzielnych 24 miesiące Gwarancja Możliwości wykonania drzwi przylgowe RED Orion EI 30 Ognioodporność YELLOW Orion ORANGE Orion Rw 43 db Rw 43 db kl. Sa, Sm EI 30 Dostępna kolorystyka Dźwiękoszczelność Dźwiękoszczelność Dymoszczelność Ognioodporność Przykład drzwi Orion - okleina PVC, kolor dąb bourbon Okleina lamisoft Okleina CPL Okleina HPL* * po konsultacji z DOK dąb wanilia dąb srebrny dąb miodowy dąb bagienny dąb szlachetny biały szary Fornir naturalny - dąb dąb czerwony Okleina mikroflex dąb antyczny dąb czekoladowy dąb naturalny dąb jasny dąb ciemny orzech europejski orzech ciemny biały jasny dąb buk akacja olcha dzika grusza orzech ciemny orzech limba Okleina PVC czereśnia Malowanie RAL / NCS Fornir naturalny oraz mogą być wykończone w dowolnej kolorystyce kryjącej wg palety RAL /NCS jesion safari jesion stalowy dąb bourbon dąb ciemny złoty dąb orzech biały mat biały dąb opalany wenge ze strukturą 76 OPIS TECHNICZNY STR OŚCIEŻNICE STR

10 RED Orion YELLOW Orion PVC CPL 0,2 mm** fornir naturalny dąb gładka malowana* 1149 / 1413, / 1659, / 1413, / 1536, / 2458, / 1720,77 CPL 0,2 mm** PVC fornir naturalny dąb gładka malowana* 1799 / 2212, / 2335, / 2212, / 2335, / 2827, / 2335,77 ORANGE Orion PVC CPL 0,2 mm** fornir naturalny dąb gładka malowana* 2049 / 2520, / 2520, / 2520, / 2520, / 3012, / 2520,27 * dotyczy koloru białego - RAL 9016, pozostałe kolory kryjące za dopłatą. ** dotyczy skrzydeł w okleinie CPL 0,2 mm, CPL 0,7 mm w kolorze: 7B - biały i 7S - szarym z ościeżnicą w okleinie CPL 0.2 mm. Laminaty HPL oraz inne kolory CPL po konsultacji z DOK. KONSTRUKCJA Skrzydło - rama drewniana, wypełniona wielowarstwowym wkładem wygłuszającym, obłożona płytami HDF. Występuje w trzech wariantach o różnych parametrach technicznych (patrz ikony str. 71): RED Orion, YELLOW Orion i ORANGE Orion, grubość skrzydeł 57 mm. Ościeżnica o grubości 50 mm z drewna klejonego warstwowo + MDF. WYKOŃCZENIE Forniry: naturalny dąb wykończony bejcą lakierowaną bądź kryjąco wg palety RAL; okleiny: HPL, CPL, PVC, mikroflex, lamisoft lub malowane kryjąco wg palety RAL na płycie gładkiej. WYMIARY Szerokości w świetle ościeżnicy: 80", 90", 100". Standardowa wysokość skrzydła drzwiowego: przylgowego mm. Na indywidualne zamówienie istnieje możliwość wykonania skrzydeł przylgowych do wysokości 2150 mm. WYPOSAŻENIE STANDARDOWE Dla drzwi ORANGE Orion: ościeżnica drewniana + MDF, uszczelka opadająca, zamek (na wkładkę) wpuszczany zapadkowo - zasuwkowy, jednopunktowy, 4 komplety zawiasów dwutrzpieniowych z regulacją w trzech płaszczyznach, uszczelka obwiedniowa na ościeżnicy, uszczelki: pęczniejące i dymoszczelne kl. Sa, Sm. Wersja RED Orion wyposażona w uszczelki pęczniejące, bez uszczelki dymoszczelnej kl. Sa, Sm oraz ze szczelina podskrzydłową (bez progu i bez uszczelki opadającej). Wersja YELLOW Orion bez w uszczelek pęczniejących i dymoszczelnych kl. Sa, Sm. Wersja ORANGE Orion wyposażona w uszczelki pęczniejące i dymoszczelne kl. Sa, Sm. WYPOSAŻENIE DODATKOWE Samozamykacz, wkładki bębenkowe 40/40 dla grubości szyldów 10 mm, klamka - rozstaw 72 mm, wizjer, osłonki, zamek górny, próg dębowy z uszczelką. Uwaga: w celu spełnienia postanowień Aprobaty Technicznej ITB do drzwi o cechach odporności ogniowej należy zastosować samozamykacz przeciwpożarowy. Do ościeżnicy drewnianej istnieje możliwość dołożenia kpl. opasek kątowych regulowanych od strony zawiasowej (patrz str. 110). GWARANCJA 24 miesiące UWAGA: Przestawione wymiary drzwi są wymiarami standardowymi. W celu spełnienia warunków światła przejścia inwestycyjnego (pomiar światła przejścia przy otwarciu skrzydła na kąt prosty) szerokość skrzydła musi zostać zwiększona. Szczegóły techniczne oraz dopłata z tym związana po konsultacji z DOK. DOPŁATY STR drzwi techniczne 77

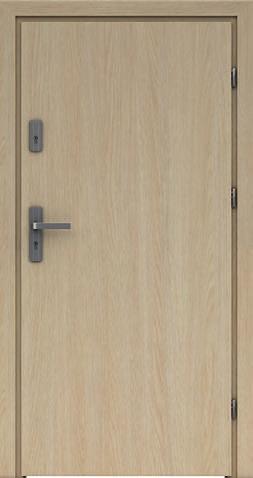

11 drzwi techniczne presa Drzwi Presa można wykonać we wzorach i wykończeniach właściwych kolekcjom skrzydeł wewnętrznych: Elegant, Glamour, str RC2 Dostępne wymiary skrzydeł jednodzielnych Antywłamaniowość Rw 39 db Dźwiękoszczelność 24 miesiące Gwarancja Możliwości wykonania drzwi przylgowe Dostępna kolorystyka Okleina lamisoft Przykład drzwi Presa - okleina lamisoft, kolor dąb szlachetny dąb wanilia dąb srebrny dąb miodowy dąb bagienny dąb szlachetny Okleina CPL Okleina HPL* * po konsultacji z DOK dąb czerwony Okleina mikroflex dąb antyczny dąb czekoladowy biały szary Fornir naturalny - dąb biały jasny dąb buk akacja olcha dąb naturalny dąb jasny dąb ciemny orzech europejski orzech ciemny dzika grusza orzech ciemny orzech limba Okleina PVC jesion safari jesion stalowy dąb bourbon dąb ciemny złoty dąb czereśnia Malowanie RAL / NCS Fornir naturalny oraz mogą być wykończone w dowolnej kolorystyce kryjącej wg palety RAL /NCS orzech biały mat biały dąb opalany wenge ze strukturą 78 OPIS TECHNICZNY STR OŚCIEŻNICE STR

12 BROWN Presa RC2 z ościeżnicą metalową*** drewnianą 1289 / 1585, / 1782, / 1511,67 PVC 1479 / 1819, / 1794,57 CPL 0,2 mm** 1299 / 1597, / 1511, / 1696,17 fornir naturalny dąb 1729 / 2126, / 2274,27 gładka malowana* 1489 / 1831, / 1856,07 * dotyczy koloru białego - RAL 9016, pozostałe kolory kryjące za dopłatą. ** dotyczy skrzydeł w okleinie CPL 0,2 mm, CPL 0,7 mm w kolorze: 7B - biały i 7S - szarym z ościeżnicą w okleinie CPL 0.2 mm. *** cena dotyczy ościeżnicy o przekroju FD11 Laminaty HPL oraz inne kolory CPL po konsultacji z DOK. KONSTRUKCJA Skrzydło rama drewniana, wypełniona wielowarstwowym wkładem wygłuszającym, obłożona płytami HDF, grubość skrzydła - 48 mm. Presa RC2 - ościeżnica o grubości 50 mm z drewna klejonego warstwowo lub ościeżnica metalowa. WYKOŃCZENIE Forniry: naturalny dąb wykończony bejcą lakierowaną bądź kryjąco wg palety RAL; okleiny: HPL, CPL, PVC, mikroflex, lamisoft lub malowane kryjąco wg palety RAL na płycie gładkiej. WYMIARY Szerokości w świetle ościeżnicy: 80", 90", 100". Standardowa wysokość skrzydła drzwiowego: przylgowego mm. WYPOSAŻENIE STANDARDOWE Ościeżnica drewniana przylgowa typ A z progiem dębowym z uszczelką, antywłamaniowa zasuwnica wielopunktowa kl. 4 z górnym zamkiem, listwa antywyważeniowa z 5 bolcami przeciwwyważeniowymi, 3 komplety zawiasów. WYPOSAŻENIE DODATKOWE Wkładki bębenkowe 30/45 do grubości szyldu 10mm, klamka - rozstaw 72 mm, wizjer, osłonki na zawiasy, samozamykacz. Do ościeżnicy drewnianej istnieje możliwość dołożenia kpl. opasek kątowych regulowanych od strony zawiasowej (patrz str. 110). GWARANCJA 24 miesiące. UWAGA: Przestawione wymiary drzwi są wymiarami standardowymi. W celu spełnienia warunków światła przejścia inwestycyjnego (pomiar światła przejścia przy otwarciu skrzydła na kąt prosty) szerokość skrzydła musi zostać zwiększona. Szczegóły techniczne oraz dopłata z tym związana po konsultacji z DOK. DOPŁATY STR drzwi techniczne 79

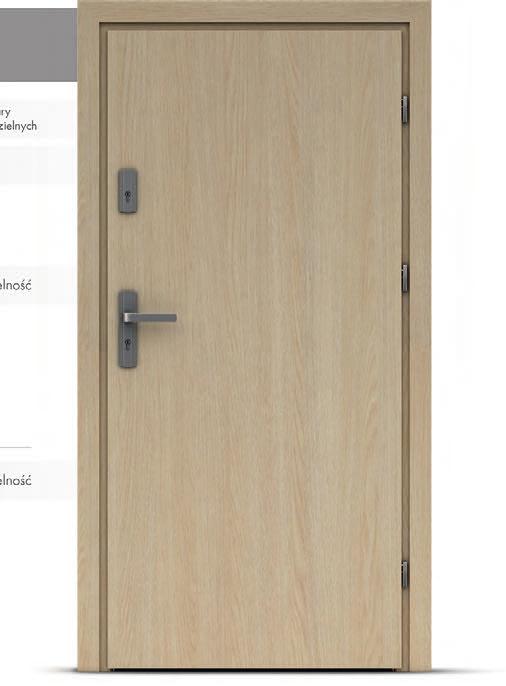

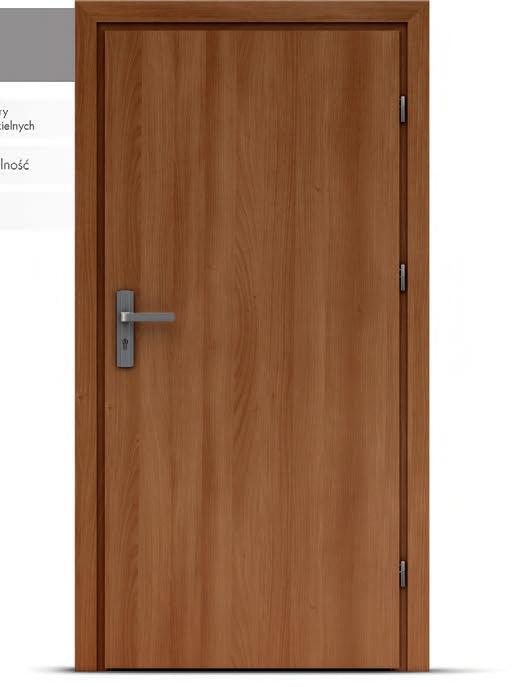

13 saturn Drzwi Saturn można wykonać we wzorach i wykończeniach właściwych kolekcjom skrzydeł wewnętrznych: Elegant, Glamour, str Dostępne wymiary skrzydeł jednodzielnych 24 miesiące Gwarancja YELLOW Saturn 1 Rw 33 db Dźwiękoszczelność Możliwości wykonania drzwi przylgowe bezprzylgowe YELLOW Rw 38 db Dźwiękoszczelność Możliwości wykonania drzwi przylgowe Decor Saturn 2 Dostępna kolorystyka Przykład drzwi Saturn - okleina mikroflex, kolor dąb jasny biały buk olcha orzech Okleina lamisoft dąb wanilia dąb srebrny dąb miodowy dąb bagienny dąb szlachetny orzech biały mat biały dąb opalany wenge ze strukturą Okleina CPL Okleina HPL* * po konsultacji z DOK dąb czerwony Okleina mikroflex dąb antyczny dąb czekoladowy biały szary Fornir naturalny - dąb biały jasny dąb buk akacja olcha dąb naturalny dąb jasny dąb ciemny orzech europejski orzech ciemny dzika grusza orzech ciemny orzech limba Okleina PVC czereśnia Malowanie jesion safari jesion stalowy dąb bourbon dąb ciemny złoty dąb RAL / NCS Fornir naturalny oraz mogą być wykończone w dowolnej kolorystyce kryjącej wg palety RAL /NCS 80 OPIS TECHNICZNY STR OŚCIEŻNICE STR

14 YELLOW decor Saturn 1 metalową*** z ościeżnicą drewnianą 699 / 859, / 982, / 859, / 982,77 PVC 899 / 1105, / 1265,67 CPL 0,2 mm** 859 / 1056, / 1216, / 1105, / 1228,77 fornir naturalny dąb 1249 / 1536, / 1720,77 gładka malowana* 949 / 1167, / 1290,27 YELLOW decor Saturn 2 metalową*** z ościeżnicą drewnianą 839 / 1031, / 1044, / 1093, / 1130,37 PVC 1079 / 1327, / 1413,27 CPL 0,2 mm** 899 / 1105, / 1142, / 1290, / 1314,87 fornir naturalny dąb 1339 / 1646, / 1905,27 gładka malowana* 1139 / 1400, / 1548,57 Podane ceny dotyczą drzwi przylgowych. * dotyczy koloru białego - RAL 9016, pozostałe kolory kryjące za dopłatą. ** dotyczy skrzydeł w okleinie CPL 0,2 mm, CPL 0,7 mm w kolorze: 7B - biały i 7S - szarym z ościeżnicą w okleinie CPL 0.2 mm. *** cena dotyczy ościeżnicy o przekroju FD11 Laminaty HPL oraz inne kolory CPL po konsultacji z DOK. KONSTRUKCJA Skrzydło rama drewniana, wypełniona wkładem z płyty wiórowej pełnej, obłożona płytami HDF. Występuje w dwóch wariantach izolacyjności akustycznej: YELLOW Saturn 1-33 db (wersja przylgowa i bezprzylgowa), grubość skrzydła - 42 mm i YELLOW Saturn 2-38 db (wersja przylgowa), grubość skrzydła - 48 mm. Ościeżnica o grubości 50 mm z drewna klejonego warstwowo i MDF lub ościeżnica metalowa. WYKOŃCZENIE Forniry: naturalny dąb wykończony bejcą lakierowaną bądź kryjąco wg palety RAL ; okleiny: HPL, CPL, PVC, mikroflex, lamisoft lub malowane kryjąco wg palety RAL na płycie gładkiej. WYMIARY Szerokości w świetle ościeżnicy: 80", 90", 100", 110". Standardowa wysokość skrzydła drzwiowego: przylgowego mm, bezprzylgowego mm. Na indywidualne zamówienie istnieje możliwość wykonania skrzydeł przylgowych i bezprzylgowych do wysokości 2200 mm. WYPOSAŻENIE STANDARDOWE Ościeżnica drewniana przylgowa z progiem dębowym z uszczelką, 2 zamki na wkładkę (bez wkładek), 3 komplety zawiasów, 2 pojedyncze bolce przeciwwyważeniowe. WYPOSAŻENIE DODATKOWE Wkładki bębenkowe 30/40 YELLOW Saturn 1(wersja przylgowa), wkładki bębenkowe 35/30 (wersja bezprzylgowa), wkładki bębenkowe 30/45 YELLOW Saturn 2, klamka - rozstaw 72 mm, wizjer, próg stalowy, samozamykacz, uszczelka opadająca, inne rodzaje ościeżnic, osłonki. Do ościeżnicy drewnianej istnieje możliwość dołożenia kpl. opasek kątowych regulowanych od strony zawiasowej (patrz str. 110). GWARANCJA 24 miesiące UWAGA: Przestawione wymiary drzwi są wymiarami standardowymi. W celu spełnienia warunków światła przejścia inwestycyjnego (pomiar światła przejścia przy otwarciu skrzydła na kąt prosty) szerokość skrzydła musi zostać zwiększona. Szczegóły techniczne oraz dopłata z tym związana po konsultacji z DOK. DOPŁATY STR drzwi wewnętrzne wejściowe 81

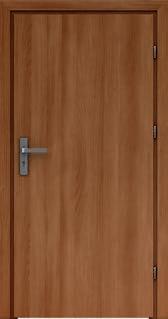

15 wm NATURA Skrzydła WM można wykonać we wzorach i wykończeniach właściwych kolekcjom skrzydeł wewnętrznych: Elegant, Glamour, str Dostępne wymiary skrzydeł jednodzielnych Rw 33 db Dźwiękoszczelność 24 miesiące Gwarancja Możliwości wykonania drzwi przylgowe bezprzylgowe Dostępna kolorystyka Decor biały buk olcha orzech Okleina lamisoft Przykład drzwi WM - okleina mikroflex, kolor akacja dąb wanilia dąb srebrny dąb miodowy dąb bagienny dąb szlachetny Okleina CPL Okleina HPL* * po konsultacji z DOK dąb czerwony Okleina mikroflex dąb antyczny dąb czekoladowy biały szary Fornir naturalny - dąb biały jasny dąb buk akacja olcha dąb naturalny dąb jasny dąb ciemny orzech europejski orzech ciemny czereśnia dzika grusza orzech ciemny orzech limba Okleina PVC jesion safari jesion stalowy dąb bourbon dąb ciemny złoty dąb Malowanie RAL / NCS Fornir naturalny oraz mogą być wykończone w dowolnej kolorystyce kryjącej wg palety RAL /NCS orzech biały mat biały dąb opalany wenge ze strukturą 82 OPIS TECHNICZNY STR OŚCIEŻNICE STR

16 YELLOW WM wariant 1 YELLOW WM wariant 2 cena skrzydeł decor PVC CPL 0,2 mm** fornir naturalny dąb gładka malowana* 259 / 318, / 392, / 601,47 cena skrzydeł 279 / 343, / 416, / 626, / 650, / 392, / 416, / 626, / 982, / 1007, / 675, / 699,87 Podane ceny dotyczą skrzydeł przylgowych * dotyczy koloru białego - RAL 9016, pozostałe kolory kryjące za dopłatą. ** dotyczy skrzydeł w okleinie CPL 0,2 mm, CPL 0,7 mm w kolorze: 7B - biały i 7S - szarym Laminaty HPL oraz inne kolory CPL po konsultacji z DOK. KONSTRUKCJA Skrzydło rama drewniana, wypełniona wkładem z płyty wiórowej pełnej, obłożona płytami HDF lub MDF; grubość skrzydeł 42 mm - wariant izolacyjności akustycznej 33 db (parametry izolacyjności akustycznej dotyczą skrzydeł zamontowanych wraz z ościeżnicą wyposażoną w uszczelki, próg drewniany z uszczelką lub uszczelkę opadającą). WYKOŃCZENIE Forniry: naturalny dąb wykończony bejcą lakierowaną bądź kryjąco wg palety RAL; okleiny: HPL, CPL, PVC, mikroflex, lamisoft, decor lub malowane kryjąco wg palety RAL na płycie gładkiej. WYMIARY Szerokości w świetle ościeżnicy: 80", 90", 100", 110". Standardowa wysokość skrzydła drzwiowego: przylgowego mm, bezprzylgowego mm. Na indywidualne zamówienie istnieje możliwość wykonania skrzydeł przylgowych i bezprzylgowych do wysokości 2200 mm. WYPOSAŻENIE STANDARDOWE YELLOW YELLOW WM Wariant I - 1 zamek na wkładkę (bez wkładek), 3 zawiasy. WM Wariant II - 2 zamki na wkładkę (bez wkładek), 3 zawiasy. WYPOSAŻENIE DODATKOWE Ościeżnice drewniane przylgowe i bezprzylgowe lub metalowe przylgowe i bezprzylgowe, wkładki bębenkowe 30/40 (przylgowe), 35/30 (bezprzylgowe), klamka - rozstaw 72 mm, wizjer, osłonki. GWARANCJA 24 miesiące UWAGA: Przestawione wymiary drzwi są wymiarami standardowymi. W celu spełnienia warunków światła przejścia inwestycyjnego (pomiar światła przejścia przy otwarciu skrzydła na kąt prosty) szerokość skrzydła musi zostać zwiększona. Szczegóły techniczne oraz dopłata z tym związana po konsultacji z DOK. DOPŁATY STR skrzydła wewnętrzne wejściowe 83
