1 1

2

3 SPIS TREŚCI Asortyment Implantów Stożkowych Premium 04 Bio3 Implants Company 10 Progressive Implant 16 Advanced Implant 24 Śruby gojące 26 Nakladki gojące do śrub zamykających 28 Łącznik Anatomiczny Prosty 30 Łącznik Prosty 32 Łącznik Anatomiczny Kątowy Łącznik Anatomiczny Kątowy Łączniki śrubowe 40 Łączniki kątowe Multi-Unit Łączniki kątowe Multi-Unit Zaczepy kulkowe 48 Łączniki Locator 50 Cylinder spalany bezresztkowo na podstawie tytanowej 52 Protetyka dla CAD/CAM 55 Łącznik spalany bezresztkowo 56 Analog laboratoryjny 57 Transfery wyciskowe 60 Nakładki gojące Bio Line 68 Łączniki proste Bio Line 76 Łączniki kątowe Bio Line 84 Zestaw chirurgiczny Bio3 89 Narzędzia 91 Klucze wprowadzające do implantów, adaptery 92 Wkrętaki i stopery 93 Chirurgiczne wiertła stożkowe 94 Gwintowniki Bio3 Implants 3

4 Bio3 Implants - dedykowany zespół 120 specjalistów w stomatologii i implantologii z 20-letnim doświadczeniem BAHRAIN UNITED ARAB EMIRATES TAIWAN Bio3 IMPLANTS Implanty Dentystyczne Premium 4 Bio3 Implants Mapa Świata Armenia Bahrain Belarus United Kingdom Vietnam Germany Greece Egypt Israel India Indonesia Jordan Iraq Kazakhstan Lebanon Morocco Nigeria United Arab Emirates Pakistan Poland Russia Romania Saudi Arabia Syria Taiwan Turkey Ukraine Uśmiech Twojego klienta to nasz wspólny sukces!

5 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia Bio3 IMPLANTS NIEMCY Asortyment Implantów Stożkowych Premium Bio3 IMPLANTS Bio3 Implants to synergia najlepszych osiągnięć niemieckiej szkoły dentystycznej i innowacyjnych rozwiązań globalnych. Bio3 Implants GmbH to niemiecka firma, która oferuje stomatologom najlepsze rozwiązania o najwyższej jakości i dokładności w implantologii. Opracowujemy, produkujemy i wdrażamy niezawodne i jakościowe systemy implantów linii premium ze stożkowym połączeniem. Zespół Bio3 Implants sprawia, że implantacja jest prosta, łatwa, wysokiej jakości i bardzo delikatna dla pacjenta. Aby osiągnąć ten cel, firma opracowuje innowacyjne produkty najwyższej jakości, a także zapewnia swoim klientom usługi o wysokim standardzie. Najważniejsze zalety Bio3 Implants: Precyzyjne połączenie stożkowe Anodowana powierzchnia hydrofilowa Gorąca linia w 3 językach Dożywotnia gwarancja Niezawodność i jakość Bio3 Implants prowadzi ciągłą i systematyczną kontrolę jakości wszystkich produktów, co potwierdzają międzynarodowe standardy jakości ISO 13485, CE W ciągu ostatnich lat firma rozszerzyła swoją produkcję o najnowocześniejszy sprzęt high-tech. Cykl technologiczny produkcji Bio3 Implants cechują wysokie standardy niemieckiej jakości. Wszystkie produkty przechodzą przez kilka etapów kontroli jakości. Identyfikacja i gwarancja Każdemu produktowi Bio3 Implants przypisywany jest unikatowy numer seryjny, który umożliwia śledzenie historii produkcji produktu od pierwszego do ostatniego etapu. Bio3 Implants zapewnia dożywotnią gwarancję na wszystkie swoje produkty. Każdy implant zawiera kartę gwarancyjną, certyfikat produktu i instrukcję dla pacjenta. Kompaktowość i dostępność Oferujemy proste i niezawodne rozwiązanie dla wszystkich możliwych sytuacji klinicznych. Lekarz używa tylko jednego zestawu chirurgicznego do wykonywania operacji na wszystkich typach implantów. System implantów Bio3 posiada 2 platformy dla implantów ze stożkowym połączeniem. Obsługa i szkolenie Firma przykłada dużą wagę do obsługi serwisowej naszych klientów we wszystkich krajach świata. Bio3 Implants organizuje specjalistyczne wykłady, specjalistyczne kursy i programy edukacyjne, a także warsztaty i seminaria dla implantologów, protetyków i techników dentystycznych w różnych krajach. Naszą misją jest pomaganie naszym klientom na co dzień, oferując im niezawodność, estetykę i piękny uśmiech pacjenta. Uśmiech Twojego klienta to nasz wspólny sukces! Mówimy z Tobą w tym samym języku! Bio3 Implants 5

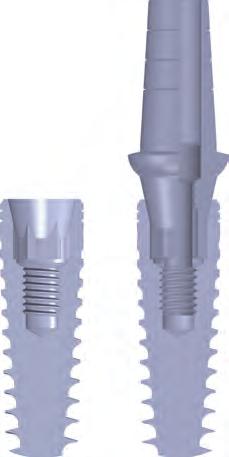

6 implanty Implanty Dentystyczne Premium Bio3 IMPLANTS Połączenie stożkowe Bio3 System implantów stożkowych Bio3 zapewnia idealne ścisłe połączenie między implantem a łącznikiem Badania wskazują, że powierzchnia anodowana stymuluje wzrost tkanki kostnej na całej powierzchni implantu, co zapewnia wysoką stabilność mechaniczną i osteointegrację w znacznie krótszym czasie. Te unikalne właściwości powierzchni pozwalają na przeprowadzenie rehabilitacji ortopedycznej na wcześniejszym etapie, a także znacznie zmniejszają ryzyko związane z wszczepieniem implantów w ramach jednoetapowego protokołu. Powierzchnia Bio3 Implants jest nowoczesną generacją powierzchni w implantologii stomatologicznej. Powierzchnia implantów Bio3 6 Bio3 Implants Hydrofilowa powierzchnia

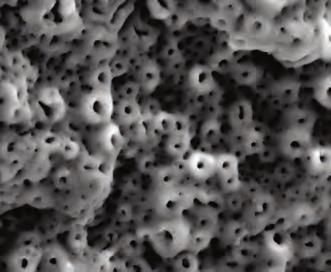

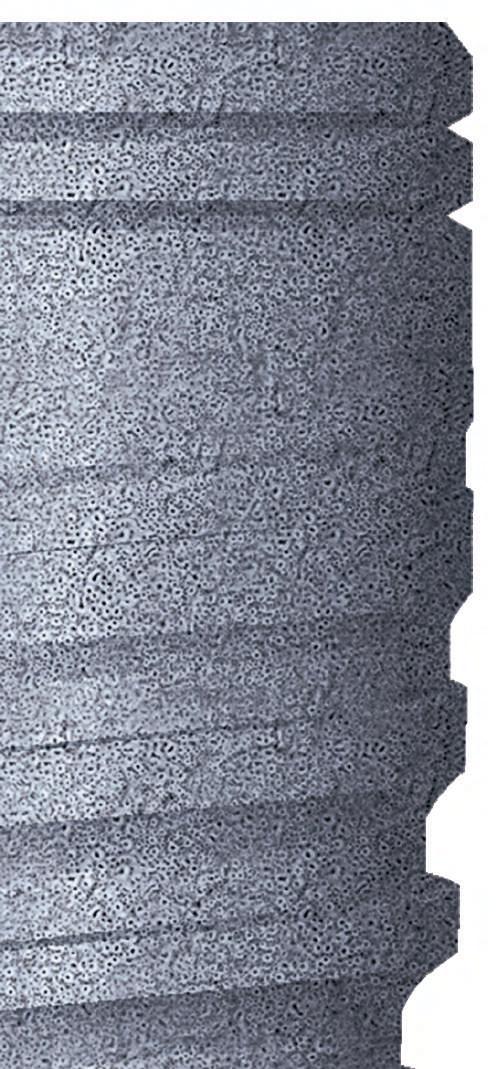

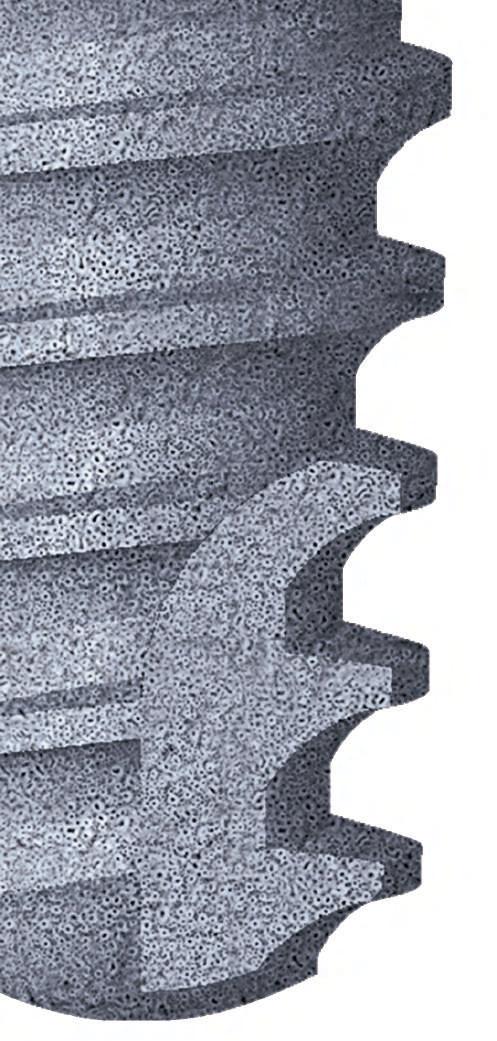

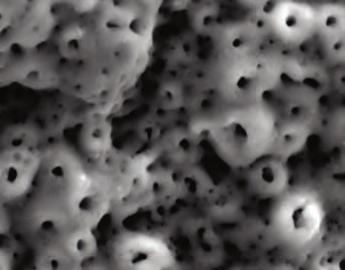

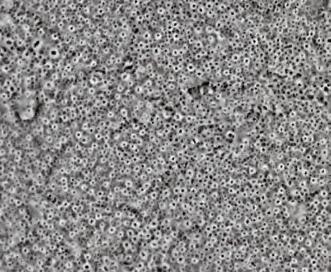

7 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia Powierzchnia implantów Bio3 Asortyment Implantów Stożkowych Premium Hydrofilowa mikroporowata struktura powierzchni Bio3 Implant stymuluje wzrost tkanki kostnej na całej powierzchni implantu powiększenie 3000 powiększenie 5000 powiększenie Powierzchnia implantów Bio3 Bio3 Hydrofilowa powierzchnia implantów anodowanych Powierzchnia Bio3 Implants jest aktywna i hydrofilowa, z wyraźną wielowarstwową mikroporowatą strukturą. Grubość warstwy tlenku powierzchni implantu osiąga mikronów. Mikropory przechodzą przez całą grubość warstwy tlenku. Podczas łączenia tworzą wielowarstwową powierzchnię. Dzięki temu tkanki kostne nie tylko głęboko wrastają w mikropory, ale również rosną między nimi. W ten sposób powierzchnia implantu znacznie się zwiększa. Wzmocniony jest przez to kontakt między tkanką kostną a powierzchnią implantu. Warstwa tlenku tytanu jest wzbogacona hydroksyapatytem wapnia. Bio3 Implants 7

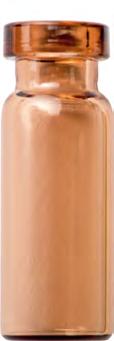

8 implanty Implanty Dentystyczne Premium Bio3 IMPLANTS ZESTAW Aby zapobiec kontaktowi z innymi materiałami podczas wyjmowania, implant jest wyposażony w tytanową tuleję. Dla maksymalnej ochrony, kolbę pakuje się w sterylny blister, aby uniknąć kontaktu powierzchni implantu z wszelkimi ciałami obcymi. 8 Bio3 Implants Opakowanie

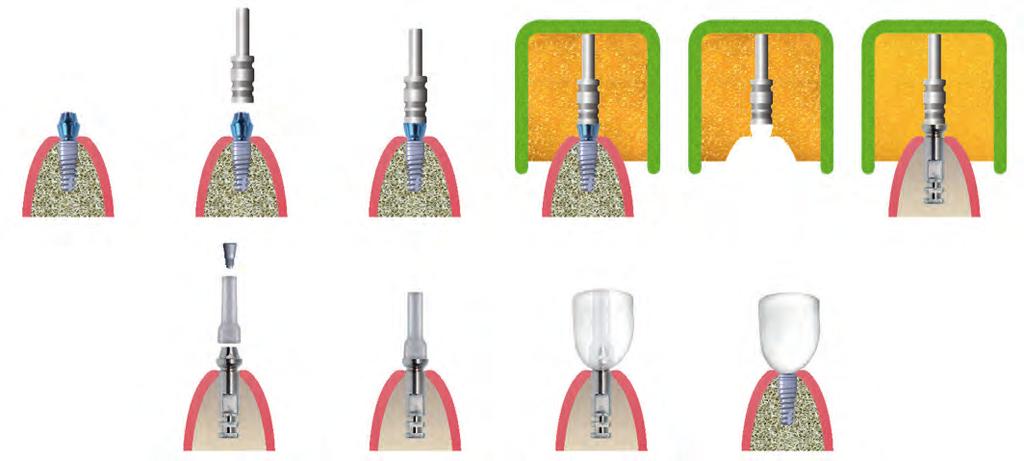

9 INSTRUKCJA Wyjęcie implantu z tytanowej tulei Adapter - klucze wprowadzające do implantów 1а klucz dynamometryczny 1 Wybierz odpowiedni łącznik kątnica chirurgiczna 2 Bio3 Implants 9

10 10 Bio3 IMPLANT PROGRESSIVE

11 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia Bio3 IMPLANT PROGRESSIVE Asortyment dentystycznych implantów stożkowych POŁĄCZENIE STOŻKOWE Łączenie stożkowe z wewnętrznym heksem zapewnia precyzyjne połączenie łącznika z implantem, a zatem wpływa również na proces stabilizacji trwałych protez zębowych, a stożek 12 zapewnia doskonałe dopasowanie i szczelność. POŁĄCZENIE STOŻKOWE Łączenie stożkowe tworzy idealną barierę chroniącą przed bakteriami i wykazuje doskonałe wyniki w zmniejszaniu nacisku w części szyjnej implantu. GWINT CHARAKTERYSTYKA W celu uzyskania lepszej początkowej stabilności opracowano spiralny implant z agresywnym gwintem. Zaleca się jego stosowanie w tkankach kostnych typu II, III i IV Stożkowy kształt implantu idealnie odpowiada kształtowi wiertła, co zapewnia bardziej precyzyjne dopasowanie do kości Zwężający się korpus implantu sprawia, że właściwość samogwintująca jest lepsza. Nieinwazyjna część implantu wierzchołkowego zapobiega anatomicznemu uszkodzeniu podczas podnoszenia zatok KSZTAŁT Platform switching POWIERZCHNIA Powierzchnia Bio3 Implants to najnowsza generacja powierzchni implantów dentystycznych. Jest aktywna i hydrofilowa. Zwiększona powierzchnia zapewnia doskonałe połączenie implantu z kością. Dzięki temu implant ma wyższą stabilność pierwotną i szybką osteointegrację. Może być stosowany z protokołem jedno lub dwustopniowym. POWIERZCHNIA MATERIAŁ Tytan klasy 4 CZĘŚĆ WIERZCHOŁKOWA Dzięki precyzyjnemu zaprojektowaniu wierzchołkowej części implantu można zapobiec uszkodzeniu anatomicznej struktury kości i dać implantologowi możliwość skrócenia czasu implantacji chirurgicznej. Progressive Implant umożliwia rozwiązywanie wszelkich problemów klinicznych nawet w bardzo skomplikowanych sytuacjach. CZĘŚĆ WIERZCHOŁKOWA Bio3 Implants 11

12 implanty Implanty Dentystyczne Premium Bio3 IMPLANTS ø 3.3 ø 1.25 UWAGA! Stosowany do wszczepiania w częściach przednich i bocznych (kły, siekacze, zęby przedtrzonowe). PROGRESSIVE IMPLANT Progressive Implant to najnowszy produkt, który dzięki automatycznemu gwintowaniu zapewnia doskonałą stabilizację i stabilność pierwotną. Forma implantu w kształcie spirali o różnych głębokościach gwintu jest opracowana dla lepszej kompresji kości podczas stosowania w kościach typu III-IV. MATERIAŁ Tytan klasy 4 ZALECANA PRĘDKOŚĆ WIERCENIA D D D D Drill 1.9 Bio3 IMPLANT PROGRESSIVE D D D D Drill 2.0 PTI3.3/10 D D D D Drill 2.8 D D D D Protokół Implantacji.* PTI3.3/11.5 Drill 3.0 Platforma standardowa PTI3.3/13 10 mm 11.5 mm 13 mm Profile drill P3.2 Bone Tap TSP3.3 Progressive ŚREDNICA 3.3 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów 12 Bio3 Implants Progressive * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II.

13 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia Bio3 IMPLANT PROGRESSIVE Platforma standardowa ø 3.8 ŚREDNICA 3.8 ø 3.2 UWAGA! Stosowany do wszczepiania w częściach przednich i bocznych (kły, siekacze, zęby przedtrzonowe). PTI3.8/8 PTI3.8/10 8 mm 10 mm 11.5 mm 13 mm PTI3.8/11.5 PTI3.8/13 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów ZALECANA PRĘDKOŚĆ WIERCENIA D D D D D D D D D D D D D D D D D D D D Bio3 Implants GmbH Drill 1.9 Drill 2.0 Drill 2.8 Drill 3.0 Drill 3.5 Profile drill P3.7 Bone Tap TSP3.8 Progressive Protokół Implantacji.* * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II. Bio3 Implants 13

14 implanty Implanty Dentystyczne Premium Bio3 IMPLANTS ø 4.2 ø 3.6 ZALECANA PRĘDKOŚĆ WIERCENIA D D D D D D D D D D D D Bio3 IMPLANT PROGRESSIVE PTIB4.2/8 8 mm 10 mm 11.5 mm 13 mm D D D D PTIB4.2/10 D D D D PTIB4.2/11.5 D D D D Szeroka platforma PTIB4.2/13 ŚREDNICA 4.2 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów Drill 1.9 Drill 2.0 Drill 2.8 Drill 3.0 Drill 3.5 Drill 3.9 Profile drill P4.2 Bone Tap TSP4.2 Progressive Protokół Implantacji.* 14 Bio3 Implants Progressive * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II.

15 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia Bio3 IMPLANT PROGRESSIVE Szeroka platforma ø 5.0 ŚREDNICA 5.0 WEWNĘTRZNY HEX ø 4.2 PTIB5/8 PTIB5/10 8 mm 10 mm 11.5 mm 13 mm PTIB5/11.5 PTIB5/13 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów ZALECANA PRĘDKOŚĆ WIERCENIA D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D Drill 1.9 Drill 2.0 Drill 2.8 Drill 3.0 Drill 3.5 Drill 3.9 Drill 4.3 Drill 4.7 Profile drill P5.0 Bone Tap TSP5.0 Progressive Protokół Implantacji.* * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II. Bio3 Implants 15

16 implanty Bio3 IMPLANT ADVANCED 16

17 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia Bio3 IMPLANT ADVANCED Asortyment dentystycznych implantów stożkowych POŁĄCZENIE STOŻKOWE Łączenie stożkowe z wewnętrznym heksem zapewnia precyzyjne połączenie łącznika z implantem, a zatem wpływa również na proces stabilizacji trwałych protez zębowych, a stożek 12 zapewnia doskonałe dopasowanie i szczelność. POŁĄCZENIE STOŻKOWE Łączenie stożkowe tworzy idealną barierę chroniącą przed bakteriami i wykazuje doskonałe wyniki w zmniejszaniu nacisku w części szyjnej implantu. GWINT CHARAKTERYSTYKA Implant w kształcie spirali z klasycznym trójkątnym gwintem o dwóch powtarzających się długościach, samogwintujący. Został opracowany dla lepszej stabilności pierwotnej. Może być stosowany w różnych typach kości. Stożkowy kształt implantu idealnie odpowiada kształtowi wiertła, co zapewnia bardziej precyzyjne dopasowanie do kości. Zwężający się korpus implantu sprawia, że właściwość samogwintująca jest lepsza. Nieinwazyjna część implantu wierzchołkowego zapobiega anatomicznemu uszkodzeniu podczas podnoszenia zatok. Platform switching. KSZTAŁT POWIERZCHNIA Powierzchnia Bio3 Implants to najnowsza generacja powierzchni implantów dentystycznych. Jest aktywna i hydrofilowa. Zwiększona powierzchnia zapewnia doskonałe połączenie implantu z kością. Dzięki temu implant ma wyższą stabilność pierwotną i szybką osteointegrację. Może być stosowany z protokołem jedno lub dwustopniowym. POWIERZCHNIA MATERIAŁ Tytan klasy 4 CZĘŚĆ WIERZCHOŁKOWA CZĘŚĆ WIERZCHOŁKOWA Część wierzchołkowa ma ostry gwint i bruzdy przeciwdziałające rotacji. Dzięki specjalnej formie części wierzchołkowej można zapobiec uszkodzeniu anatomicznej struktury kości. Bio3 Implants 17

18 implanty Implanty Dentystyczne Premium Bio3 IMPLANTS ø 3.3 ø 2.0 ADVANCED IMPLANT Advanced Implant jest unikalnie zaprojektowany w celu zapewnienia doskonałych wyników klinicznych dla różnych procedur implantacji dentystycznych. Jego forma w kształcie korzenia i potrójny gwint samowiercący pozwala na ułatwienie procesu implantacji i zapewnia wysoki poziom stabilności pierwotnej. Szyjka implantu ma mikro gwint, co zapewnia maksymalny kontakt implantu z warstwą korową i zapobiega resorpcji kości. MATERIAŁ Tytan klasy 4 Drill 1.9 Bio3 IMPLANT ADVANCED Drill 2.0 ATI3.3/10 10 mm 11.5 mm 13 mm ZALECANA PRĘDKOŚĆ WIERCENIA D D D D Drill 2.8 ATI3.3/11.5 Drill Protokół Implantacji.* D D D D D D D D Platforma standardowa D D D D ATI3.3/13 Profile drill P3.2 Bone Tap TS3.3 Advanced 3.3 ŚREDNICA 3.3 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów 18 Bio3 Implants Advanced * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II.

19 Bio3 IMPLANT ADVANCED Platforma standardowa ø 3.8 ŚREDNICA 3.8 ø 3.2 ATI3.8/8 ATI3.8/10 8 mm 10 mm 11.5 mm 13 mm ATI3.8/11.5 ATI3.8/13 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów ZALECANA PRĘDKOŚĆ WIERCENIA D D D D D D D D D D D D D D D D D D D D Bio3 Implants GmbH Drill 1.9 Drill 2.0 Drill 2.8 Drill 3.0 Drill 3.5 Profile drill P3.75 Bone Tap TS3.8 Advanced Protokół Implantacji.* * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II. Bio3 Implants 19

20 implanty Implanty Dentystyczne Premium Bio3 IMPLANTS ø 4.2 ø 3.1 ZALECANA PRĘDKOŚĆ WIERCENIA D D D D D D D D Bio3 IMPLANT ADVANCED D D D D ATIB4.2/8 ATIB4.2/10 8 mm 10 mm 11.5 mm 13 mm D D D D D D D D ATIB4.2/11.5 D D D D Szeroka platforma ATIB4.2/13 ŚREDNICA 4.2 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów Drill 1.9 Drill 2.0 Drill 2.8 Drill 3.0 Drill 3.5 Drill 3.9 Profile drill P4.2 Bone Tap TS4.2 Advanced Protokół Implantacji.* 20 Bio3 Implants Advanced * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II.

21 Bio3 IMPLANT ADVANCED Szeroka platforma ø 5.0 ŚREDNICA 5.0 ø 3.6 ATIB5.0/8 ATIB5.0/10 8 mm 10 mm 11.5 mm 13 mm ATIB5.0/11.5 ATIB5.0/13 TYTANOWA ŚRUBA ZAMYKAJĄCA znajduje się w każdym zestawie implantów ZALECANA PRĘDKOŚĆ WIERCENIA D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D D Drill 1.9 Drill 2.0 Drill 2.8 Drill 3.0 Drill 3.5 Drill 3.9 Drill 4.3 Drill Protokół Implantacji.* Profile drill P5.0 Bone Tap TS5.0 Advanced * Protokół nie zastępuje odpowiedniego szkolenia. ** Jest stosowany w kościach typu I i II. Bio3 Implants 21

22 22

23 Bio3 IMPLANTS Implanty Dentystyczne Premium SUPRASTRUKTURY Bio3 Implants 23

24 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS NAKŁADKI GOJĄCE ø 4.2 ø 1.28 ŚREDNICA Nakładka gojąca do standardowej platformy (2,1 mm) o dwóch średnicach - 4,2 mm i mm. 5 Jest zakładana za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. KRĄŻKI GOJĄCE Platforma standardowa STANDARDOWY GFS2 GFS3 GFS4 GFS5 GFS7 4.2 mm 4.2 mm 4.2 mm 4.2 mm 4.2 mm 2.0 mm 3.0 mm 4.0 mm 5.0 mm 7.0 mm SZEROKI ø 5 ø 4 ø 1.28 MATERIAŁ Tytan klasy 5 GFS/W2 GFS/W3 GFS/W4 GFS/W5 GFS/W6 GFS/W7 ŚREDNICA 5 mm 5 mm 5 mm 5 mm 5 mm 5 mm 2 mm 3 mm 4 mm 5 mm 6 mm 7 mm 24 Bio3 Implants Krążki gojące

25 Bio3 implants suprastruktury zestaw chirurgiczny narzędzia NAKŁADKI GOJĄCE Szeroka platforma ø 5.1 STANDARDOWA ø 1.28 GFB2 GFB3 GFB4 GFB5 GFB7 NAKŁADKI GOJĄCE ŚREDNICA 5.1 mm 5.1 mm 5.1 mm 5.1 mm 5.1 mm Nakładka gojąca do szerokiej platformy (2,5 mm) o dwóch średnicach - 5,1 mm i 5,5 mm. Jest zakładana za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. SZEROKA 2.0 mm 3.0 mm 4.0 mm 5.0 mm 7.0 mm ø 5.5 ø 4.5 ø 1.28 MATERIAŁ Tytan klasy 5 GFB/W2 GFB/W3 GFB/W4 GFB/W5 GFB/W6 GFB/W7 ŚREDNICA 5.5 mm 5.5 mm 5.5 mm 5.5 mm 5.5 mm 5.5 mm 2.0 mm 3.0 mm 4.0 mm 5.0 mm 6.0 mm 7.0 mm 25

26 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS NOWOŚĆ Tworzą idealną linię z dziąsłem. Odpowiednie do wszelkich następujących rozwiazań protetycznych. NAKŁADKI GOJĄCE DO ŚRUB ZAMYKAJĄCYCH PLATFORMA STANDARDOWA ŚREDNICA GFNS SZEROKA PLATFORMA ŚREDNICA 3.2 mm 10.5 mm 4.0 mm 10.5 mm ø 3.20 ø 3.20 ø ,50 5,50 4,50 ø 4.0 ø 4.0 4,50 ø ,50 10,50 MATERIAŁ Tytan klasy 5 26 GFNB

27 Bio3 implants suprastructures surgical kit instruments Bio3 Implants 27

28 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS Stopień ø ŁĄCZNIKI ANATOMICZNE PROSTE ø 3.0 ø 2.3 Średnica STANDARDOWA ŚREDNICA STOPIEŃ SZEROKOŚĆ POD STOPNIEM ŁĄCZNIKI ANATOMICZNE PROSTE Platforma standardowa STANDARDOWY GAAS1 GAAS2 GAAS3 4.2 mm 4.2 mm 4.2 mm 1.0 mm 2.0 mm 3.0 mm 11.7 mm 5.5 mm 12.7 mm 5.5 mm 13.7 mm 5.5 mm Anatomiczny tytanowy łącznik dla standardowej platformy (2,1 mm) ze stopniami 1,2,3 mm, które mają dwie różne szerokości - 4,2 mm i 5,5 mm. Jest zakładana za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. SZEROKI Każdy zestaw łącznika zawiera: MATERIAŁ Tytan klasy 5 GAAS/W1 GAAS/W2 GAAS/W3 28 Bio3 Implants Łączniki anatomiczne proste

29 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia ŁĄCZNIKI ANATOMICZNE PROSTE Szeroka platforma ø 3.0 ø 2.3 Stopień ø 5.1 GAAB1 GAAB2 GAAB3 ŁĄCZNIKI ANATOMICZNE PROSTE ŚREDNICA STOPIEŃ 5.1 mm 1.0 mm 5.1 mm 5.1 mm 2.0 mm 3.0 mm 12.0 mm 13.0 mm 14.0 mm Każdy zestaw łącznika zawiera: Bio3 Implants GmbH Anatomiczny tytanowy łącznik dla szerokiej platformy (2,5 mm) ze stopniami 1,2,3 mm, które mają dwie różne szerokości - 4,2 mm i 5,5 mm. Montowany za pomocą klucza uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Każdy zestaw zawiera śrubę protetyczną. MATERIAŁ Tytan klasy 5 29

30 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS całkowita ŁĄCZNIKI PROSTE ø 3.0 ø 2.3 ø 3.35 ø 3.35 ŚREDNICA CAŁKOWITA ŁĄCZNIKI PROSTE WIDE GABS mm 9.00 mm mm STANDARD GAS mm 8.00 mm mm GAS mm 9.00 mm mm Platforma standardowa GAS mm mm mm Tytanowy łącznik prosty dla standardowej platformy (2,1 mm). Każdy zestaw zawiera śrubę protetyczną. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. MATERIAŁ Tytan klasy 5 Każdy zestaw łącznika zawiera: 30 Bio3 Implants Łączniki proste

31 ŁĄCZNIK PROSTY Szeroka platforma ø 3.0 ø 2.3 ø 3.85 WIDE STANDARD całkowita ø 3.85 GABB9 GAB8 GAB9 GAB13 ŁĄCZNIK PROSTY ŚREDNICA 5.50 mm 3.85 mm 3.85 mm 3.85 mm ŁĄCZNIKI PROSTE 9.00 mm mm 8.00 mm mm 9.00 mm mm mm mm Każdy zestaw łącznika zawiera: Tytanowy łącznik prosty dla szerokiej platformy (2,5 mm). Każdy zestaw zawiera śrubę protetyczną. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. MATERIAŁ Tytan klasy 5 31

32 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS Stopień 15 ø ø 4.2 ŁĄCZNIKI ANATOMICZNE KĄTOWE 15 ŚREDNICA STOPIEŃ ŁĄCZNIKI ANATOMICZNE KĄTOWE 15 EAAS mm mm EAAS mm 1.00 mm mm EAAS mm 2.00 mm mm Platforma standardowa EAAS mm 3.00 mm mm KĄT Tytanowy łącznik kątowy 15 dla standardowej platformy (2,1 mm) z kołnierzami 1,2,3 mm lub bez kołnierza. Każdy zestaw zawiera śrubę protetyczną. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. MATERIAŁ Tytan klasy 5 Każdy zestaw łącznika zawiera: 32 Bio3 Implants Łączniki anatomiczne kątowe 15

33 ŁĄCZNIKI ANATOMICZNE KĄTOWE 15 Szeroka platforma 15 Stopień ø 5.1 EAAB15 EAAB1501 EAAB1502 EAAB1503 ŁĄCZNIKI ANATOMICZNE KĄTOWE 15 ŚREDNICA 3.85 mm 5.10 mm 5.10 mm 5.10 mm STOPIEŃ 1.00 mm 2.00 mm 3.00 mm mm mm mm mm KĄT Każdy zestaw łącznika zawiera: Tytanowy łącznik kątowy 15 dla szerokiej platformy (2,5 mm) ze stopniem 1,2,3 mm lub bez stopnia. Każdy zestaw zawiera śrubę protetyczną. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. MATERIAŁ Tytan klasy 5 33

34 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS Stopień ŁĄCZNIKI ANATOMICZNE KĄTOWE 25 ŚREDNICA STOPIEŃ ŁĄCZNIKI ANATOMICZNE KĄTOWE 25 EAAS mm mm EAAS2502 Platforma standardowa 4.20 mm 2.00 mm mm KĄT Tytanowy łącznik kątowy 25 dla standardowej platformy (2,1 mm) ze stopniem 2 mm lub bez stopnia. Każdy zestaw zawiera śrubę protetyczną. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. MATERIAŁ Tytan klasy 5 Każdy zestaw łącznika zawiera: 34 Bio3 Implants Łączniki anatomiczne kątowe 25

35 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia ŁĄCZNIKI ANATOMICZNE KĄTOWE 25 Szeroka platforma 25 Stopień 5.1 EAAB25 EAAB2502 ŁĄCZNIKI ANATOMICZNE KĄTOWE 25 ŚREDNICA 3.85 mm 5.10 mm STOPIEŃ 3,00 mm mm mm KĄT Każdy zestaw łącznika zawiera: Tytanowy łącznik kątowy 25 dla szerokiej platformy ( mm) ze stopniem 2 mm lub bez stopnia. Każdy zestaw zawiera śrubę protetyczną. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. MATERIAŁ Tytan klasy 5 Bio3 Implants 35

36 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS ø ŁĄCZNIKI ŚRUBOWE ø 4.7 Łącznik służy do odnowienia pojedynczej konstrukcji lub stałego mostu za pomocą śruby ŚREDNICA ŁĄCZNIKI ŚRUBOWE VAAS1 VAAS2 VAAS3 4.7 mm 4.7 mm 4.7 mm 1.0 mm 2.0 mm 3.0 mm Platforma standardowa Każdy zestaw łącznika zawiera: Tytanowa tuleja na łącznik śrubowy Nakładka gojąca Spalająca się bezresztkowa tuleja Tymczasowa tuleja PEEK Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GAVAA GAES2 Plastic VAAS TGAS 1 IAES SAMS15 36 Bio3 Implants Łączniki śrubowe * Śruba jest dołączona

37 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia ŁĄCZNIKI ŚRUBOWE Szeroka platforma Każdy zestaw łącznika zawiera: ø 4.7 ø Łącznik służy do odnowienia pojedynczej konstrukcji lub stałego mostu za pomocą śruby VAAB1 VAAB2 VAAB3 ŁĄCZNIKI ŚRUBOWE ŚREDNICA 4.7 mm 4.7 mm 4.7 mm 1.0 mm 2.0 mm 3.0 mm Tytanowa tuleja na łącznik śrubowy Nakładka gojąca Spalająca się bezresztkowa tuleja Tymczasowa tuleja PEEK Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GAVAA GAES2 Plastic VAAS TGAS 1 IAES SAMS15 37

38 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS ø ŁĄCZNIKI ŚRUBOWE NOWY PRODUKT W SPRZEDAŻY OD 2018 ø 4.7 Łącznik służy do odnowienia pojedynczej konstrukcji lub stałego mostu za pomocą śruby ŚREDNICA ŁĄCZNIKI ŚRUBOWE VAAS1+ VAAS2+ VAAS mm 4.7 mm 4.7 mm 1.0 mm 2.0 mm 3.0 mm Platforma standardowa Każdy zestaw łącznika zawiera: Tytanowa tuleja na łącznik śrubowy Nakładka gojąca Spalająca się bezresztkowa tuleja Tymczasowa tuleja PEEK Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GIMV GIMA Plastic TCMS TGMN 1 IAEN SOKM15 38 Bio3 Implants Łączniki śrubowe * Śruba jest dołączona

39 NOWY PRODUKT W SPRZEDAŻY OD 2018 ŁĄCZNIKI ŚRUBOWE Szeroka platforma Każdy zestaw łącznika zawiera: ø 4.7 ø Łącznik służy do odnowienia pojedynczej konstrukcji lub stałego mostu za pomocą śruby VAAB1+ VAAB2+ VAAB3+ ŁĄCZNIKI ŚRUBOWE ŚREDNICA 4.7 mm 4.7 mm 4.7 mm 1.0 mm 2.0 mm 3.0 mm Tytanowa tuleja na łącznik śrubowy Nakładka gojąca Spalająca się bezresztkowa tuleja Tymczasowa tuleja PEEK for Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GIMV GIMA Plastic TCMS TGMN 1 IAEN SOKM15 39

40 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS ø Łącznik kątowy multi unit 17 standardowej platformy jest przeznaczony do konstrukcji z retencją śrubową podczas leczenia częściowej lub pełnej anodoncji. Jest stosowany, gdy implant ustawiony jest pod kątem. Zestaw zawiera śrubę kostną. Do instalacji używany jest wielofunkcyjny klucz dynamometryczny. ŁĄCZNIKI KĄTOWE MULTI-UNIT ø 4.3 ŚREDNICA KĄT ŁĄCZNIKI KĄTOWE MULTI-UNIT 17 TBMS1701 TBMS mm 4.3 mm 4.3 mm 1.0 mm 2.0 mm 3.0 mm Platforma standardowa 17 TBMS1703 Każdy podstawowy zestaw multi-unit zawiera: Tytanowa tuleja na łącznik MULTI-UNIT Nakładka gojąca Spalająca się bezresztkowa tuleja Tymczasowa tuleja PEEK for Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GIMV GIMA Plastic TCMS TGMN 1 IAEN SOKM15 40 Bio3 Implants Łączniki kątowe multi unit 17

41 ŁĄCZNIKI KĄTOWE MULTI-UNIT 17 Szeroka platforma 17 Łącznik kątowy multi unit 17 szerokiej platformy jest przeznaczony do konstrukcji z retencją śrubową podczas leczenia częściowej lub pełnej anodoncji. Jest stosowany, gdy implant ustawiony jest pod kątem. Zestaw zawiera śrubę kostną. Do instalacji używany jest wielofunkcyjny klucz dynamometryczny. TBMB1701 TBMB1702 ø ø 4.3 Każdy podstawowy zestaw multi-unit zawiera: TBMB1703 ŁĄCZNIKI KĄTOWE MULTI-UNIT 17 ŚREDNICA KĄT 4.3 mm 4.3 mm 4.3 mm 1,0 mm 2.0 mm 3.0 mm Tytanowa tuleja na łącznik MULTI-UNIT Nakładka gojąca Spalająca się bezresztkowa tuleja Tymczasowa tuleja PEEK Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GIMV GIMA Plastic TCMS TGMN 1 IAEN SOKM15 41

42 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS ø 30 ŁĄCZNIKI KĄTOWE MULTI-UNIT 30 ø 4.3 Łącznik kątowy multi unit 30 standardowej platformy jest przeznaczony do konstrukcji z retencją śrubową podczas leczenia częściowej lub pełnej anodoncji. Jest stosowany, gdy implant ustawiony jest pod kątem. Zestaw zawiera śrubę kostną. Do instalacji używany jest wielofunkcyjny klucz dynamometryczny. ŚREDNICA KĄT ŁĄCZNIKI KĄTOWE MULTI-UNIT 30 TBMS mm 30 TBMS mm 30 Platforma standardowa TBMS mm 4.3 mm 4.3 mm 3.0 mm 30 Każdy podstawowy zestaw multi-unit zawiera: Tytanowa tuleja na łącznik MULTI-UNIT Nakładka gojąca Spalająca się bezresztkowa tuleja for Tymczasowa tuleja PEEK Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GIMV GIMA Plastic TCMS TGMN 1 IAEN SOKM15 42 Bio3 Implants Łączniki kątowe multi unit 30

43 ŁĄCZNIKI KĄTOWE MULTI-UNIT 30 Szeroka platforma 30 TBMB3001 TBMB3002 ø ø 4.3 Łącznik kątowy multi unit 30 szerokiej platformy jest przeznaczony do konstrukcji z retencją śrubową podczas leczenia częściowej lub pełnej anodoncji. Jest stosowany, gdy implant ustawiony jest pod kątem. Zestaw zawiera śrubę kostną. Do instalacji używany jest wielofunkcyjny klucz dynamometryczny. TBMB3003 Każdy podstawowy zestaw multi-unit zawiera: ŁĄCZNIKI KĄTOWE MULTI-UNIT 30 ŚREDNICA 4.3 mm 4.3 mm 4.3 mm KĄT 1.0 mm mm mm 30 Tytanowa tuleja na łącznik MULTI-UNIT Nakładka gojąca Spalająca się bezresztkowa tuleja Tymczasowa tuleja PEEK Analog laboratoryjny Transfer SSA SSA SSA SSA * * * * GIMV GIMA Plastic TCMS TGMN 1 IAEN SOKM15 Bio3 Implants 43

44 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS GAVAA SSA Gips 1 ŁĄCZNIKI ŚRUBOWE - INSTRUKCJE Zastosowanie tulei tytanowej Model Model Tytanowa tuleja 2 Gips Analogi Analogi Model Mocowanie w jamie ustnej 3 Proteza 4 Proteza Gips Kość Analogi Implanty 44 Bio3 Implants Łączniki śrubowe

45 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia ŁĄCZNIKI ŚRUBOWE - INSTRUKCJE Zastosowanie tymczasowej tulei PEEK w łącznikach śrubowych Śruba mocująca SSA Tuleja PEEK Korona tymczasowa Tymczasowa tuleja PEEK Użycie spalającej się bezresztkowo plastikowej tulei w tworzeniu pojedynczych konstrukcji Transfer Materiał wyciskowy Implant SSA 1 Wycisk - łyżka zamknięta Spalająca się bezresztkowa tuleja Kość Śruba mocująca Model gipsowy Spalająca się bezresztkowa tuleja Korona Analogi Implant Kość 45

46 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS ŁĄCZNIKI KULOWE ø 4.2 ø 1.28 ŚREDNICA ŁĄCZNIKI KULOWE BAS2 BAS3 BAS4 4.2 mm 4.2 mm 4.2 mm 2.0 mm 3.0 mm 4.0 mm Platforma standardowa BAS5 BAS6 4.2 mm 4.2 mm 5.0 mm 6.0 mm MKBA Zatrzask metalowy WKBA SKBA Zatrzask miękki Zatrzask standardowy Łącznik kulowy do protez całkowitych i protez ruchomych na standardowej platformie (2,1 mm) jako element protetyczny, kotwiczony na dwóch implantach lub więcej. Montowany za pomocą uniwersalnego lub ręcznego, wprowadzającego klucza protetycznego. FKBA Zatrzask twardy MATERIAŁ Tytan klasy 5 46 Bio3 Implants Łączniki kulowe

47 ŁĄCZNIKI KULOWE Szeroka platforma ø 5.0 ø 1.28 BAB2 BAB3 BAB4 BAB5 BAB6 ŁĄCZNIKI KULOWE ŚREDNICA 5.0 mm 5.0 mm 5.0 mm 5.0 mm 5.0 mm 2.0 mm 3.0 mm 4.0 mm 5.0 mm 6.0 mm MKBA Zatrzask metalowy Bio3 Implants GmbH WKBA SKBA FKBA Zatrzask miękki Zatrzask standardowy Zatrzask twardy Łącznik kulowy do protez całkowitych i protez ruchomych na szerokiej platformie (2,5 mm) jako element protetyczny, kotwiczony na dwóch implantach lub więcej. Montowany za pomocą uniwersalnego lub ręcznego, wprowadzającego klucza protetycznego. MATERIAŁ Tytan klasy 5 47

48 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS LOKATORY ø 3.85 ø ø 1.28 ŚREDNICA LOKATORY LS2 LS3 LS4 LS5 LS6 Platforma standardowa 3.85 mm 3.85 mm 3.85 mm 3.85 mm 3.85 mm 2.00 mm 3.00 mm 4.00 mm 5.00 mm 6.00 mm MKL Zatrzask metalowy WKL SKL Zatrzask miękki Zatrzask standardowy Lokatory do protez całkowitych i protez ruchomych na standardowej platformie (2,1 mm) jako element protetyczny, kotwiczony na dwóch implantach lub więcej. Montowany za pomocą uniwersalnego lub ręcznego, wprowadzającego klucza protetycznego. FKL Zatrzask twardy MATERIAŁ Tytan klasy 5 48 Bio3 Implants Lokatory

49 LOKATORY Szeroka platforma ø 3.85 ø ø 1.28 LB2 LB3 LB4 LB5 LB6 LOKATORY ŚREDNICA 3.85 mm 3.85 mm 3.85 mm 3.85 mm 3.85 mm 2.00 mm 3.00 mm 4.00 mm 5.00 mm 6.00 mm MKL Zatrzask metalowy WKL SKL Zatrzask miękki Zatrzask standardowy Lokatory do protez całkowitych i protez ruchomych na szerokiej platformie (2,5 mm) jako element protetyczny, kotwiczony na dwóch implantach lub więcej. Montowany za pomocą uniwersalnego lub ręcznego, wprowadzającego klucza protetycznego. FKL Zatrzask twardy MATERIAL Tytan klasy 5 Bio3 Implants 49

50 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS PODSTAWA TYTANOWA Z PLASTIKOWYM CYLINDREM SPALANYM BEZRESZTKOWO PLATFORMA STANDARDOWA ŚREDNICA Tytanowa baza łącznika z plastikowym krążkiem spalanym bezresztkowo (2,1 mm). Każdy zestaw zawiera śrubę protetyczną. TBKS1 MATERIAŁ Tytan klasy 5 Plastik spalany bezresztkowo PLATFORMA SZEROKA ŚREDNICA 4.5 mm 7.7 mm 4.5 mm 7.7 mm 7.7 ø ø 4.5 Zestaw bazowy zawiera: ø 4.5 Tytanowa baza łącznika z plastikowym krążkiem spalanym bezresztkowo (2,5 mm). Każdy zestaw zawiera śrubę protetyczną. TBKB1 MATERIAŁ Tytan klasy 5 Plastik spalany bezresztkowo. 7.7 ø Zestaw bazowy zawiera: 50 Bio3 Implants Podstawa tytanowa z plastikowym cylindrem spalanym bezresztkowo

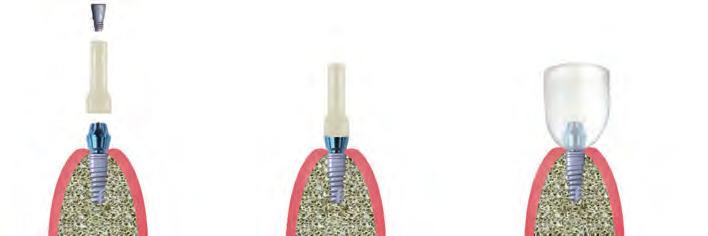

51 PODSTAWA TYTANOWA Z PLASTIKOWYM CYLINDREM SPALANYM BEZRESZTKOWO Instrukcja Podstawa tytanowa z plastikowym cylindrem spalanym bezresztkowo upraszcza pracę technika podczas modelowania koron, ponieważ jest wypalana i nie ulega kurczeniu ani odkształceniu. Ta suprastruktura jest przeznaczona do produkcji pojedynczych koron łączących do standardowej podstawy. To wykorzystanie suprastruktury upraszcza pracę technika, ponieważ modelowanie koron polega na wypaleniu plastikowej tulei i nie ulega skurczeniu ani odkształceniu, a po prostu wypala się w wysokich temperaturach, co pozwala zachować precyzję między podstawą tytanową a przyszłą koroną. Wycisk pobrany za pomocą standardowej metody bezpośredniej wraz z suprastrukturą przekazywany jest do laboratorium technicznego. Krok 1: Technik laboratoryjny wykonuje model gipsowy i mocuje w nim tytanową platformę wraz z plastikową nakładką. Krok 2: Technik laboratoryjny wykonuje model woskowy przyszłej korony zęba na nakładce. Krok 3: Uformowany woskowy model wraz z nakładką usuwany jest przez technika laboratoryjnego z podstawy tytanowej. Krok 4: Model wraz z nakładką przekazywany jest do laboratorium odlewniczego w celu przyszłego odlania podstawy korony. Krok 5: W laboratorium odlewniczym do wosku przyczepiany jest kanał odlewowy. Ten z kolei jest połączony z głównym kanałem, tworząc w ten sposób drzewo kanałów wlewowych. Krok 6: Na drzewo kanałów wlewowych nakłada się metalowy pierścień. Pierścień ten będzie służył jako forma wypełniana materiałem ogniotrwałym. Krok 9: Do otworu utworzonego przez wypalenie wosku i plastiku, wlewa się wybrany płynny metal lub materiał ceramiczny (w stanie płynnym). Stosując metodę próżni lub odlewania odśrodkowego, wypełnia się otwory stopem dentystycznym (CoCr lub NiCr). Krok 7: Forma z drzewem kanałów wlewowych wypełniana jest materiałem ogniotrwałym (specjalną masą o wysokiej temperaturze do wykonywania odlewów). Krok 10: Korona jest uwalniana z kanałów i jest piaskowana; ceramika jest wypalana i wypiekana. Krok 8: Po zestaleniu materiału ogniotrwałego, formę umieszcza się w piecu muflowym, gdzie w temperaturze C wosk i bezpopiołowy rękaw wypalają się, tworząc otwór do przyszłego odlewania. Krok 11: Prefabrykowana korona jest łączona z platformą tytanową za pomocą kompozytu chemoutwardzalnego. 51

52 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS 52 ŁĄCZNIKI FREZOWANE O DOWOLNIE MODYFIKOWANYCH KSZTAŁTACH Gotowy łącznik ma szerokość 10 mm i wysokość 20 mm, co czyni go wielofunkcyjnym. Jest on wykonany przy użyciu specjalnej maszyny o wysokiej precyzji Możliwe jest stworzenie suprastruktury o dowolnej średnicy, wysokości, kształcie i kątowaniu Przygotowany (frezowany) łącznik ma stożkową platformę zapewniającą optymalne dopasowanie implantu do łącznika Bio3 Implants Łączniki frezowane PROTETYKA DLA CAD/CAM NOWE ŁĄCZNIKI MODYFIKOWANE ŁĄCZNIKI FREZOWANE Zapewnia wyjątkową zaletę: tworzenie suprastruktury z indywidualnym konturem cięcia, niezależnie od nachylenia korony. Możliwość dostosowania procedury odbudowy dentystycznej do pacjenta, a nie odwrotnie. Niekończące się możliwości wyjątkowej protetyki dentystycznej. PLATFORMA STANDARDOWA PMAS PMAW ŚREDNICA FUNKCJONALNA PLATFORMA SZEROKA ŚREDNICA FUNKCJONALNA ø 10 ø mm 20 mm 10 mm 20 mm 3.50 MATERIAŁ Tytan klasy MATERIAŁ Tytan klasy 5 Każdy zestaw platform zawiera: Każdy zestaw platform zawiera:

53 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia PROTETYKA DLA CAD/CAM Wide platform PLATFORMA STANDARDOWA Łączniki do skanowania CAD/CAM TPS ŚREDNICA FUNKCJONALNA STOPIEŃ 4.60 mm 4.60 mm 4.60 mm 4.60 mm 7.75 mm 0.50 mm 9.00 mm 1.00 mm mm 2.00 mm mm 3.00 mm ø 3.3 ø 2.3 ø 4.6 ø Każdy zestaw platform zawiera: Platforma tytanowa CAD/CAM dla standardowej platformy (2,1 mm). Każdy zestaw zawiera śrubę protetyczną. ø Każdy zestaw platform zawiera: STPS MATERIAŁ Tytan klasy 5 TPS TPS1 TPS2 TPS3 PLATFORMA SZEROKA Łączniki do skanowania CAD/CAM TPS ŚREDNICA FUNKCJONALNA 5.00 mm 5.00 mm 5.00 mm 5.00 mm 8.60 mm 9.00 mm mm mm ø 3.3 ø 2.3 ø 5.0 STOPIEŃ 0.50 mm 1.00 mm 2.00 mm 3.00 mm ø Każdy zestaw platform zawiera: Platforma tytanowa CAD/CAM dla szerokiej platformy (2,5 mm). Każdy zestaw zawiera śrubę protetyczną. ø Każdy zestaw platform zawiera: STPB MATERIAŁ Tytan klasy 5 TPB TPB1 TPB2 TPB3 53

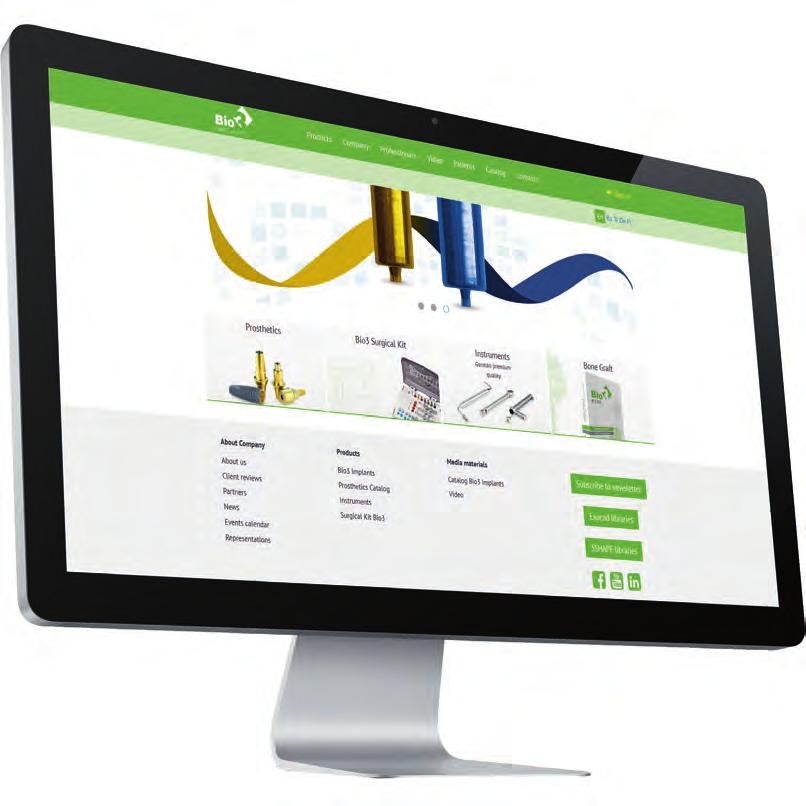

54 suprastructures suprastruktury Premium Dental Implants Bio3 IMPLANTS Na stronie głównej bio3-implants.com dostępne do pobrania kolejne biblioteki Biblioteki Exocad Biblioteki 3SHAPE 54

55 ŁĄCZNIKI ULEGAJĄCE WYPALENIU PLATFORMA STANDARDOWA ŚREDNICA 4.50 mm mm ø Każdy zestaw łącznika zawiera: 15 Łączniki ulegające wypaleniu dla standardowej platformy (2,1 mm) przeznaczone są do indywidualnych konstrukcji ortopedycznych. PCS PLATFORMA SZEROKA ŚREDNICA 4.50 mm mm ø Każdy zestaw łącznika zawiera: Łączniki ulegające wypaleniu dla standardowej platformy (2,5 mm) przeznaczone są do indywidualnych konstrukcji ortopedycznych. PCB

56 suprastruktury Implanty Dentystyczne Premium Bio3 IMPLANTS ø 3.75 ŚREDNICA ANALOGI LABORATORYJNE PLATFORMA STANDARDOWA PLATFORMA SZEROKA IAS IAB 3.75 mm 4.00 mm mm mm ø 4.0 Analog laboratoryjny dla platormy standardowej (2,1 mm) oraz szerokiej (2,5 mm). Używany w modelowaniu laboratoryjnym. MATERIAŁ Stal chirurgiczna 56 Bio3 Implants Analogi laboratoryjne

57 TRANSFERY WYCISKOWE - ŁYŻKA OTWARTA Suprastruktury do wycisków PLATFORMA STANDARDOWA PLATFORMA SZEROKA ŚREDNICA DŁUGO ŚĆFUNKCJONALNA 5.00 mm mm 5.00 mm mm ø 5.0 ø 4.6 ø mm mm funkcjonalna Każdy zestaw transferów zawiera: MATERIAŁ Stal chirurgiczna SOLS15 SOLB15 ŚRUBA SFT16-22 TRANSFERY WYCISKOWE - ŁYŻKA OTWARTA PLATFORMA STANDARDOWA PLATFORMA SZEROKA ŚREDNICA ŚREDNICA 1 FUNKCJONALNA 3.5 mm 6.0 mm 5.5 mm 8.3 mm 3.5 mm 6.0 mm 5.5 mm 8.9 mm funkcjonalna ø 3,5 ø 6 Każdy zestaw transferów zawiera: Bio3 Implants GmbH MATERIAŁ Stal chirurgiczna SGLS9 SGLB9 ŚRUBA SFT18 Bio3 Implants 57

58 58

59 Bio3 IMPLANTS Implanty Dentystyczne Premium Bio LINE

60 Bio LINE suprastruktury NAKŁADKI GOJĄCE DO SIEKACZY Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS ø NAKŁADKI GOJĄCE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 WIDOK Z PRZODU WIDOK Z GÓRY GFIS mm 6.00 mm 2.25 mm GFIS mm 6.00 mm 4.00 mm Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem siekacza. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy standardowej (2,1 mm). Śruba protetyczna w każdym zestawie. Każdy zestaw z nakładką gojącą zawiera: MATERIAŁ Tytan klasy 5 60 Bio3 Implants Nakładki gojące do siekaczy

61 Bio LINE NAKŁADKI GOJĄCE DO SIEKACZY Szeroka platforma WIDOK Z GÓRY WIDOK Z PRZODU GFIB 2.25 GFIB 4.0 NAKŁADKI GOJĄCE Bio LINE SZEROKOŚĆ mm 5.00 mm SZEROKOŚĆ mm 6.00 mm 2.25 mm 4.00 mm Każdy zestaw z nakładką gojącą zawiera: Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem siekacza. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy szerokiej (2,5 mm). Śruba protetyczna w każdym zestawie. MATERIAŁ Tytan klasy 5 61

62 Bio LINE suprastruktury NAKŁADKI GOJĄCE DO KŁÓW Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS NAKŁADKI GOJĄCE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 WIDOK Z PRZODU WIDOK Z GÓRY GFCS mm 6.50 mm 2.25 mm GFCS mm 6.50 mm 4.00 mm Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem kła. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy standardowej (2,1 mm). Śruba protetyczna w każdym zestawie. Każdy zestaw z nakładką gojącą zawiera: MATERIAŁ Tytan klasy 5 62 Bio3 Implants Nakładki gojące do kłów

63 Bio LINE NAKŁADKI GOJĄCE DO KŁÓW Szeroka platforma WIDOK Z GÓRY WIDOK Z PRZODU GFCB 2.25 GFCB 4.0 NAKŁADKI GOJĄCE Bio LINE SZEROKOŚĆ mm 5.00 mm SZEROKOŚĆ mm 6.50 mm 2.25 mm 4.00 mm Bio3 Implants GmbH Każdy zestaw z nakładką gojącą zawiera: Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem kła. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy szerokiej (2,5 mm). Śruba protetyczna w każdym zestawie. MATERIAŁ Tytan klasy 5 63

64 Bio LINE Implanty Dentystyczne Premium Bio3 IMPLANTS NAKŁADKI GOJĄCE Bio LINE suprastruktury NAKŁADKI GOJĄCE DO ZĘBÓW PRZEDTRZONOWYCH SZEROKOŚĆ 1 SZEROKOŚĆ 2 WIDOK Z GÓRY WIDOK Z PRZODU GFPS mm 6.00 mm 2.25 mm GFPS 4.0 Platforma standardowa 4.50 mm 6.00 mm 4.00 mm Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem zęba. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy standardowej (2,1 mm). Śruba protetyczna w każdym zestawie. Każdy zestaw z nakładką gojącą zawiera: MATERIAŁ Tytan klasy 5 64 Bio3 Implants Nakładki gojące do zębów przedtrzonowych

65 NAKŁADKI GOJĄCE DO ZĘBÓW PRZEDTRZONOWYCH Szeroka platforma Bio LINE WIDOK Z GÓRY WIDOK Z PRZODU GFPB 2.25 GFPB 4.0 NAKŁADKI GOJĄCE Bio LINE SZEROKOŚĆ mm 4.50 mm SZEROKOŚĆ mm 6.00 mm 2.25 mm 4.00 mm Każdy zestaw z nakładką gojącą zawiera: Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem zęba. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy szerokiej (2,5 mm). Śruba protetyczna w każdym zestawie. MATERIAŁ Tytan klasy 5 65

66 Bio LINE Implanty Dentystyczne Premium Bio3 IMPLANTS NAKŁADKI GOJĄCE Bio LINE suprastruktury NAKŁADKI GOJĄCE DO ZĘBÓW TRZONOWYCH SZEROKOŚĆ 1 SZEROKOŚĆ 2 WIDOK Z GÓRY WIDOK Z PRZODU GFMS mm 7.00 mm 2.25 mm GFMS 4.0 Platforma standardowa 6.00 mm 7.00 mm 4.00 mm Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem zęba. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy standardowej (2,1 mm). Śruba protetyczna w każdym zestawie. Każdy zestaw z nakładką gojącą zawiera: MATERIAŁ Tytan klasy 5 66 Bio3 Implants Nakładki gojące do zębów trzonowych

67 NAKŁADKI GOJĄCE DO ZĘBÓW TRZONOWYCH Szeroka platforma Bio LINE WIDOK Z GÓRY WIDOK Z PRZODU GFMB 2.25 GFMB 4.0 NAKŁADKI GOJĄCE Bio LINE SZEROKOŚĆ mm 6.00 mm SZEROKOŚĆ mm 7.00 mm 2.25 mm 4.00 mm Każdy zestaw z nakładką gojącą zawiera: Projekt anatomiczny. Tworzenie stałej anatomicznej objętości dziąsła. Identyczny z naturalnym kształtem zęba. Nie ma potrzeby przeszczepiania tkanek miękkich po implantacji lub usunięciu zęba. Montowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla platformy szerokiej (2,5 mm). Śruba protetyczna w każdym zestawie. MATERIAŁ Tytan klasy 5 67

68 Bio LINE suprastruktury ŁĄCZNIKI PROSTE DO SIEKACZY Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS ŁĄCZNIKI PROSTE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 WIDOK Z PRZODU WIDOK Z GÓRY GAIS mm 6.0 mm 8.5 mm GAIS mm 6.0 mm 10.0 mm Budowa biologiczna identyczna z naturalnym kształtem siekacza. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. Każdy zestaw łącznika zawiera: MATERIAŁ Tytan klasy 5 68 Bio3 Implants Łączniki proste do siekaczy

69 ŁĄCZNIKI PROSTE DO SIEKACZY Bio LINE Szeroka platforma WIDOK Z GÓRY WIDOK Z PRZODU GAIB 8.5 GAIB 10.0 ŁĄCZNIKI PROSTE Bio LINE SZEROKOŚĆ mm 5.0 mm SZEROKOŚĆ mm 6.0 mm 8.5 mm 10.0 mm Każdy zestaw łącznika zawiera: Budowa biologiczna identyczna z naturalnym kształtem siekacza. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 69

70 Bio LINE suprastruktury ŁĄCZNIKI PROSTE DO KŁÓW Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS ŁĄCZNIKI PROSTE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 WIDOK Z PRZODU WIDOK Z GÓRY GACS mm 6.5 mm 9.0 mm GACS mm 6.5 mm 10.5 mm Budowa biologiczna identyczna z naturalnym kształtem kła. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. Każdy zestaw łącznika zawiera: MATERIAŁ Tytan klasy 5 70 Bio3 Implants Łączniki proste do kłów

71 ŁĄCZNIKI PROSTE DO KŁÓW Bio LINE Szeroka platforma WIDOK Z GÓRY WIDOK Z PRZODU GACB 9.0 GACB 10.5 ŁĄCZNIKI PROSTE Bio LINE SZEROKOŚĆ mm 5.0 mm SZEROKOŚĆ mm 6.5 mm 9.0 mm 10.5 mm Każdy zestaw łącznika zawiera: Budowa biologiczna identyczna z naturalnym kształtem kła. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 71

72 Bio LINE Implanty Dentystyczne Premium Bio3 IMPLANTS ŁĄCZNIKI PROSTE Bio LINE suprastruktury ŁĄCZNIKI PROSTE DO ZĘBÓW PRZEDTRZONOWYCH SZEROKOŚĆ 1 SZEROKOŚĆ 2 WIDOK Z GÓRY WIDOK Z PRZODU GAPS mm 6.0 mm 9.0 mm GAPS 10.5 Platforma standardowa 4.5 mm 6.0 mm 10.5 mm Budowa biologiczna identyczna z naturalnym kształtem zęba. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. Każdy zestaw łącznika zawiera: MATERIAŁ Tytan klasy 5 72 Bio3 Implants Łączniki proste do zębów przedtrzonowych

73 Bio LINE ŁĄCZNIKI PROSTE DO ZĘBÓW PRZEDTRZONOWYCH Szeroka platforma WIDOK Z GÓRY WIDOK Z PRZODU GAPB 9.0 GAPB 10.5 ŁĄCZNIKI PROSTE Bio LINE SZEROKOŚĆ mm 4.5 mm SZEROKOŚĆ mm 6.0 mm 9.0 mm 10.5 mm Bio3 Implants GmbH Każdy zestaw łącznika zawiera: Budowa biologiczna identyczna z naturalnym kształtem zęba. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 73

74 Bio LINE Implanty Dentystyczne Premium Bio3 IMPLANTS ŁĄCZNIKI PROSTE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 suprastruktury ŁĄCZNIKI PROSTE DO ZĘBÓW TRZONOWYCH WIDOK Z GÓRY WIDOK Z PRZODU GAMS mm 7.0 mm 7.5 mm GAMS 8.5 Platforma standardowa 6.0 mm 7.0 mm 8.5 mm Budowa biologiczna identyczna z naturalnym kształtem zęba. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. Każdy zestaw łącznika zawiera: MATERIAŁ Tytan klasy 5 74 Bio3 Implants Łączniki proste do zębów trzonowych

75 Bio LINE ŁĄCZNIKI PROSTE DO ZĘBÓW TRZONOWYCH Szeroka platforma WIDOK Z GÓRY WIDOK Z PRZODU GAMB 7.5 GAMB 8.5 ŁĄCZNIKI PROSTE Bio LINE SZEROKOŚĆ mm 6.0 mm SZEROKOŚĆ mm 7.0 mm 7.5 mm 8.5 mm Każdy zestaw łącznika zawiera: Budowa biologiczna identyczna z naturalnym kształtem zęba. Szeroka gama kształtów, wysokości i ramion kołnierzy. Pokryte ząbkami krawędzie odpowiadają konturowi krawędzi dziąsła. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 75

76 Bio LINE suprastruktury ŁĄCZNIKI KĄTOWE DO SIEKACZY 15 / 25 Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS 15 ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 KĄT WIDOK Z GÓRY WIDOK Z PRZODU EAIS 15/ mm 6.0 mm 9.0 mm 15 Kąt 15 Kąt 25 EAIS 15/ mm 6.0 mm 10.0 mm 15 WIDOK Z GÓRY WIDOK Z PRZODU EAIS 25/9.0 EAIS 25/ mm 5.0 mm 6.0 mm 6.0 mm 9.0 mm mm 25 Anatotmiczne łączniki kątowe do siekaczy są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. Każdy zestaw łącznika zawiera: MATERIAŁ Tytan klasy 5 76 Bio3 Implants Łączniki kątowe do siekaczy 15 / 25

77 Bio LINE ŁĄCZNIKI KĄTOWE DO SIEKACZY 15 / 25 Szeroka platforma 25 WIDOK Z GÓRY Kąt 15 WIDOK Z GÓRY Kąt WIDOK Z PRZODU WIDOK Z PRZODU EAIB 15/9.0 EAIB 15/10.0 EAIB 25/9.0 EAIB 25/10.0 ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ mm 6.0 mm 5.0 mm 6.0 mm 5.0 mm 5.0 mm 6.0 mm 6.0 mm KĄT 9.0 mm mm mm mm 25 Każdy zestaw łącznika zawiera: Anatotmiczne łączniki kątowe do siekaczy są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 77

78 Bio LINE suprastruktury ŁĄCZNIKI KĄTOWE DO KŁÓW 15 / 25 Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS 15 ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 KĄT WIDOK Z GÓRY WIDOK Z PRZODU EACS 15/ mm 6.5 mm 9.0 mm 15 Kąt 15 Kąt 25 EACS 15/ mm 6.5 mm 10.0 mm 15 WIDOK Z GÓRY WIDOK Z PRZODU EACS 25/9.0 EACS 25/ mm 5.0 mm 6.5 mm 6.5 mm 9.0 mm mm 25 Anatotmiczne łączniki kątowe do kłów są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. Każdy zestaw łącznika zawiera: MATERIAŁ Tytan klasy 5 78 Bio3 Implants Łączniki kątowe do kłów 15 / 25

79 Bio LINE ŁĄCZNIKI KĄTOWE DO KŁÓW 15 / 25 Szeroka platforma WIDOK Z GÓRY WIDOK Z PRZODU Kąt 15 WIDOK Z GÓRY WIDOK Z PRZODU Kąt 25 EACB 15/9.0 EACB 15/10.0 EACB 25/9.0 EACB 25/10.0 ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ mm 5.0 mm 5.0 mm 5.0 mm SZEROKOŚĆ mm 6.5 mm 6.5 mm 6.5 mm KĄT 9.0 mm mm mm mm 25 Każdy zestaw łącznika zawiera: Anatotmiczne łączniki kątowe do kłów są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 79

80 Bio LINE suprastruktury ŁĄCZNIKI KĄTOWE DO ZĘBÓW PRZEDTRZONOWYCH 15 / 25 Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 KĄT WIDOK Z GÓRY WIDOK Z PRZODU EAPS 15/ mm 6.0 mm 9.0 mm 15 Kąt 15 Kąt 25 EAPS 15/ mm 6.0 mm 10.0 mm 15 WIDOK Z GÓRY WIDOK Z PRZODU EAPS 25/9.0 EAPS 25/ mm 4.5 mm 6.0 mm 6.0 mm 9.0 mm mm 25 Anatotmiczne łączniki kątowe do zębów przedtrzonowych są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 Każdy zestaw łącznika zawiera: 80 Bio3 Implants Łączniki kątowe do zębów przedtrzonowych 15 / 25

81 ŁĄCZNIKI KĄTOWE DO ZĘBÓW PRZEDTRZONOWYCH 15 / 25 Szeroka platforma Bio LINE 25 WIDOK Z GÓRY Kąt 15 WIDOK Z GÓRY Kąt WIDOK Z PRZODU WIDOK Z PRZODU EAPB 15/9.0 EAPB 15/10.0 EAPB 25/9.0 EAPB 25/10.0 ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ mm 6.0 mm 4.5 mm 6.0 mm 4.5 mm 4.5 mm 6.0 mm 6.0 mm KĄT 9.0 mm mm mm mm 25 Każdy zestaw łącznika zawiera: Anatotmiczne łączniki kątowe do zębów przedtrzonowych są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 81

82 Bio LINE suprastruktury ŁĄCZNIKI KĄTOWE DO ZĘBÓW TRZONOWYCH 15 / 25 Platforma standardowa Implanty Dentystyczne Premium Bio3 IMPLANTS 15 ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ 1 SZEROKOŚĆ 2 KĄT WIDOK Z GÓRY WIDOK Z PRZODU EAMS 15/ mm 7.0 mm 8.0 mm 15 Kąt 15 Kąt 25 EAMS 15/ mm 7.0 mm 9.0 mm 15 WIDOK Z GÓRY WIDOK Z PRZODU EAMS 25/8.0 EAMS 25/ mm 6.0 mm 7.0 mm 7.0 mm 8.0 mm mm 25 Anatotmiczne łączniki kątowe do zębów trzonowych są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla standardowej platformy (2,1 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 Każdy zestaw łącznika zawiera: 82 Bio3 Implants Łączniki kątowe do zębów trzonowych 15 / 25

83 ŁĄCZNIKI KĄTOWE DO ZĘBÓW TRZONOWYCH 15 / 25 Szeroka platforma Bio LINE 25 WIDOK Z GÓRY Kąt 15 WIDOK Z GÓRY Kąt WIDOK Z PRZODU WIDOK Z PRZODU EAMB 15/8.0 EAMB 15/9.0 EAMB 25/8.0 EAMB 25/9.0 ŁĄCZNIKI KĄTOWE Bio LINE SZEROKOŚĆ mm 6.0 mm 6.0 mm 6.0 mm SZEROKOŚĆ mm 7.0 mm 7.0 mm 7.0 mm KĄT 8.0 mm mm mm mm 25 Każdy zestaw łącznika zawiera: Anatotmiczne łączniki kątowe do zębów trzonowych są zalecane w przypadku, gdy implanty są założone pod kątem 15 lub 25. Jest instalowany za pomocą uniwersalnego lub ręcznego wprowadzającego klucza protetycznego. Dla szerokiej platformy (2,5 mm). Protetyczna śruba w każdym zestawie. MATERIAŁ Tytan klasy 5 Bio3 Implants 83

84 Bio3 IMPLANTS Implanty Dentystyczne Premium ZESTAW CHIRURGICZNY 84 Bio3 Implants Zestaw chirurgiczny

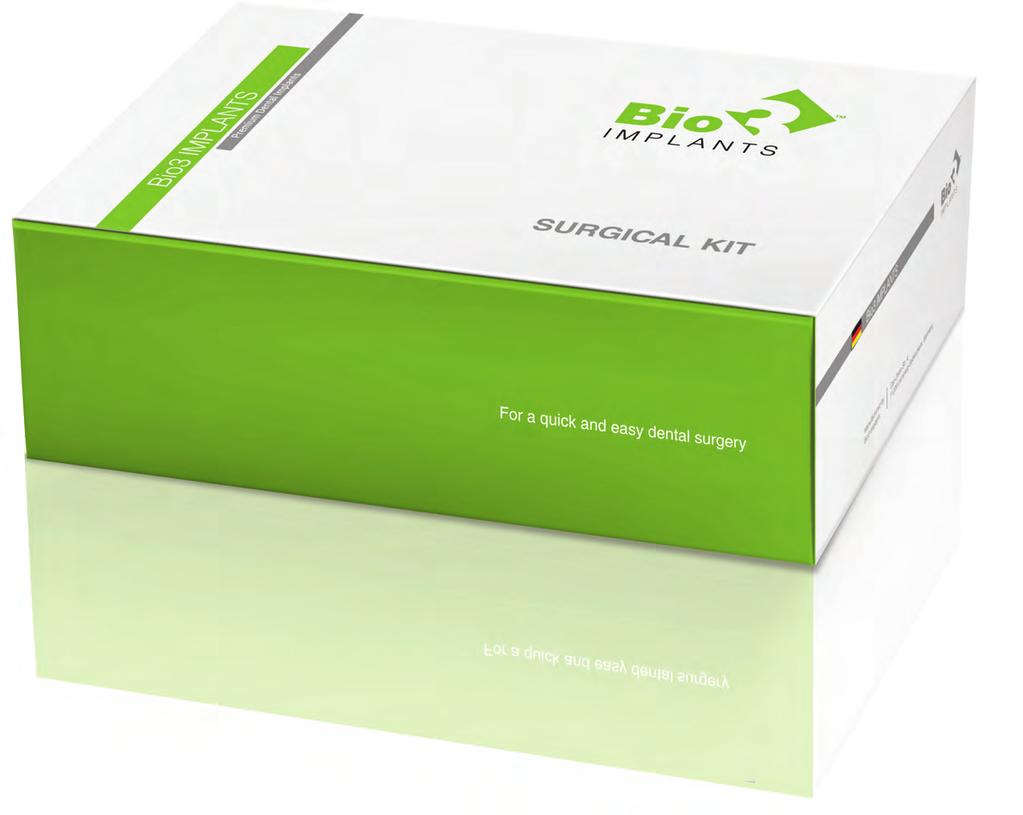

85 Zestaw chirurgiczny Bio3 Implants jest zapakowany w pudełko kartonowe. Bio3 Implants 85

86 zestaw chirurgiczny Implanty Dentystyczne Premium Bio3 IMPLANTS WIERTŁA CHIRURGICZNE STOPERY NA WIERTŁA NARZĘDZIA POMOCNICZE NARZĘDZIA ELEMENTY ZESTAWU CHIRURGICZNEGO Stożkowe wiertła chirurgiczne bez chłodzenia wewnętrznego, o różnych średnicach, z diamentową powłoką. Do tworzenia wnęki w kości. Stopery do wierteł o średnicy 2,0 mm i 2,8 mm. Do ograniczenia głębokości wiercenia. 1 Wiertła profilujące 2 Przedłużki do wierteł Adaptery do klucza dynamometrycznego 6 Uniwersalny śrubokręt do śrub 9 mm i 18 mm Do śrub protetycznych, nakładek gojących i zatyczek do implantów. mm mm mm 3 Równoległościomierz x2 Do określania kierunku i głębokości gniazda. 4 Adaptery do klucza wprowadzającego do implantów 7 Klucze wprowadzające do implantów 9 i 18 mm Wskaźnik głębokości 9 Klucz dynamometryczny 10 Adapter do momentowego klucza dynamometrycznego, 10/45H * Wariant niedostępny w zestawie TCS LB2.8/ P3.2 / 3.75 P4.2 / 5.0 ED 7 SU9 SU18 IS9 IS18 IB9 IB18 PPL ITS9 ITB9 ITS18 ITB18 MATERIAŁ: STAL CHIRURGICZNA MATERIAŁ: STAL CHIRURGICZNA MATERIAŁ: STAL CHIRURGICZNA MATERIAŁ: STAL CHIRURGICZNA GBDP HR SK10/45 5 AD * 86 Bio3 Implants Zestaw chirurgiczny

87 Bio3 implanty suprastruktury zestaw chirurgiczny narzędzia Bio3 ZESTAW CHIRURGICZNY Dla szybkich i łatwych zabiegów stomatologicznych 32 elementy Zestaw chirurgiczny Bio3 jest przeznaczony do szybkiej i łatwej instalacji implantów dwóch rodzajów. VSC Wszystkie instrumenty w zestawie wykonane są ze stali chirurgicznej Bio3 Implants 87

88 88

89 Bio3 IMPLANTS Implanty Dentystyczne Premium NARZĘDZIA Bio3 Implants 89

90 narzędzia Implanty Dentystyczne Premium Bio3 IMPLANTS NARZĘDZIA Przedłużenie Równoległościomierz Wiertła profilowe Narzędzie Śruba usuwająca wiertła do wycinania tkanki RS ED PPL P3.2 / 3.75 P4.2 / 5.0 PSM Wskaźnik głębokości Klucz dynamometryczny Adapter do momentowego klucza dynamometrycznego, 10/45H Klucz heks do łączników dla pracowni protetycznej GIL GBDP HR SK10/45 90 Bio3 Implants Narzędzia

91 Bio3 implanty suprastructury zestaw chirurgiczny narzędzia KLUCZE WPROWADZAJĄCE DO IMPLANTÓW Stal chirurgiczna PLATFORMA STANDARTOWA SZEROKA PLATFORMA ŚREDNICA mm mm mm mm 9.0 mm 18.0 mm 9.0 mm 18.0 mm Klucze wprowadzające do implantów różnych długości - 9 mm i 18 mm dla klucza dynamometrycznego IS9 IS18 IB9 IB18 MATERIAŁ Stal chirurgiczna ADAPTERY DO KLUCZA WPROWADZAJĄCEGO DO IMPLANTÓW ADAPTER - KLUCZ WPROWADZAJĄCY DO IMPLANTÓW PLATFORMA STANDARTOWA SZEROKA PLATFORMA ŚREDNICA mm mm mm mm 9 mm 18 mm 9 mm 18 mm Adaptery do klucza dynamometrycznego Używany do montowania implantu za pomocą kątnicy - 9 mm i 18 mm AD ITS9 ITS18 ITB9 ITB18 MATERIAŁ Stal chirurgiczna Bio3 Implants 91

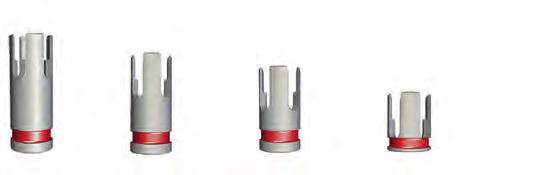

92 narzędzia Implanty Dentystyczne Premium Bio3 IMPLANTS ŚREDNICA 2.8 mm AR Dla obu platform LB2.8/ STOPERY DO WIERTEŁ PILOTUJĄCYCH MATERIAŁ Stal chirurgiczna KLUCZE DO SUPRASTRUKTUR Stopery do cylindrycznych wierteł pilotujących, średnica 2,0 i 2,8 mm SU9 SU18 Uniwersalny klucz o różnych długościach, 9 mm i 18 mm do śrub protetycznych, zatyczek do implantów i innych akcesoriów. MATERIAŁ Stal chirurgiczna 92 Bio3 Implants Stopery do wierteł pilotujących

93 Bio3 implanty suprastructury zestaw chirurgiczny narzędzia STOŻKOWE WIERTŁA CHIRURGICZNE Powłoka diamentowa WIERTŁO INICJUJĄCE CYLINDRYCZNE WIERTŁA PILOTUJĄCE TCB1.9 TCB2.0 TCS mm 2.0 mm 2.8 mm WIERTŁA STOŻKOWE Bio3 Implants GmbH 13 mm 11.5 mm 10 mm 8 mm 6 mm Chirurgiczne wiertła stożkowe o zróżnicowanej średnicy, bez chłodzenia wewnętrznego, do tworzenia stożkowej wnęki w kości, której kształt idealnie odpowiada kształtowi implantu. MATERIAŁ Stal chirurgiczna Średnica TCS mm TCS mm TCS mm TCS mm Bio3 Implants 93

94 inarzędzia GWINTOWNIKI DLA IMPLANTÓW BIO3 PROGRESSIVE Bio3 Progressive Średnica PROGRESSIVE TSP3.3 TSP3.8 TSP4.2 TSP5.0 GWINTOWNIKI ŚREDNICA 3.3 mm 3.8 mm 4.2 mm 5.0 mm 13.0 mm 13.0 mm 13.0 mm 13.0 mm Gwintowniki dla implantów Progressive. Zaleca się stosowanie w kościach typu I i II. Do klucza dynamometrycznego. MATERIAŁ Stal chirurgiczna Drill Bone Tap Progressive Bio3 Implants Gwintowniki dla implantów

95 Bio3 implanty suprastructury zestaw chirurgiczny narzędzia GWINTOWNIKI DLA IMPLANTÓW BIO3 PROGRESSIVE Wide platform Bio3 Advanced Średnica ADVANCED TS3.3 TS3.8 TS4.2 TS5.0 GWINTOWNIKI ŚREDNICA 3.3 mm 3.8 mm 4.2 mm 5.0 mm 13.0 mm 13.0 mm 13.0 mm 13.0 mm Gwintowniki dla implantów Progressive. Zaleca się stosowanie w kościach typu I i II. Do klucza dynamometrycznego. MATERIAŁ Stal chirurgiczna Drill Bone Tap Advanced Bio3 Implants 95
