1 24/18 COSMO Nieograniczone możliwości projektowe

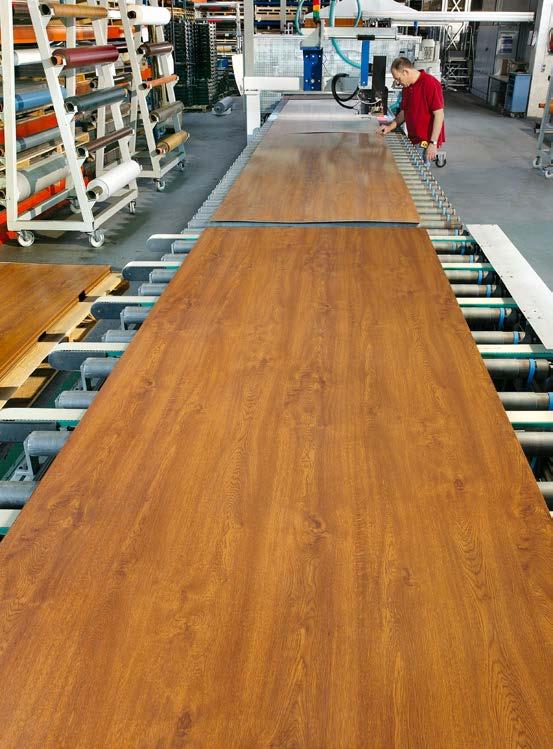

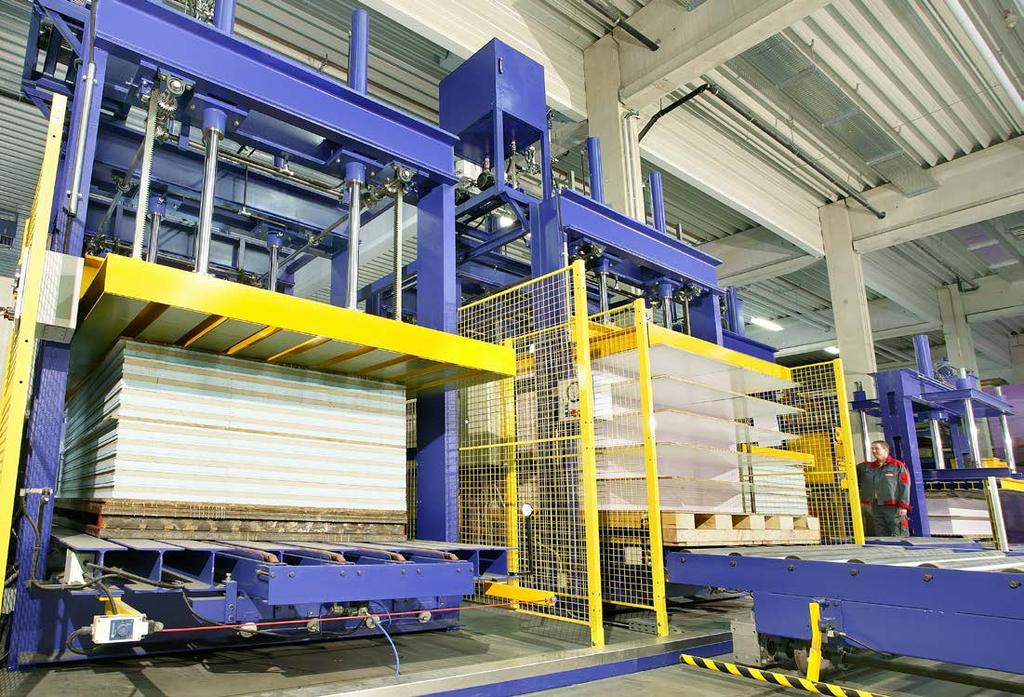

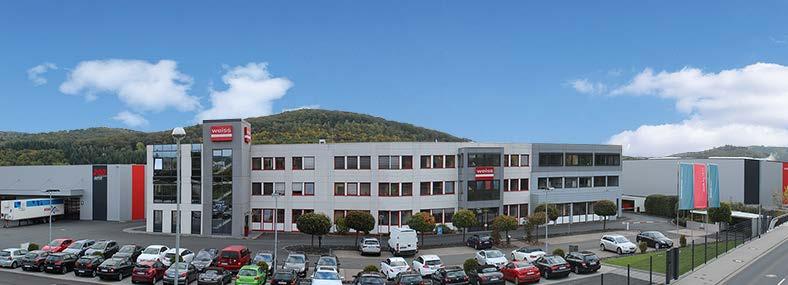

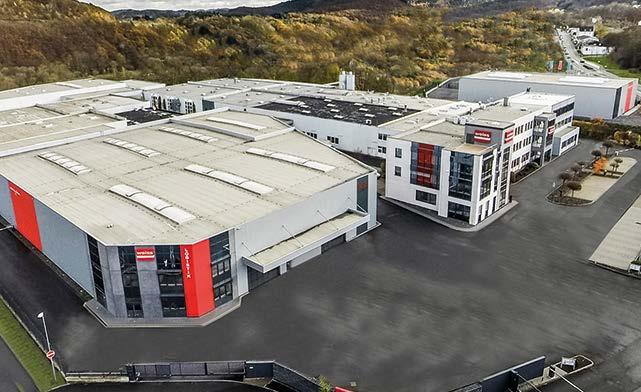

2 Weiss Chemie + Technik Mocny partner Weiss jest synonimem doskonałych osiągnięć w zakresie technologii produkcji klejów i laminatów. Już od dziesięcioleci firma ustanawia nowe rynkowe standardy jakości i doskonałego serwisu. Nasza bogata oferta klejów i laminatów znajduje szerokie zastosowanie w bardzo wielu branżach. Jürgen Grimm - prezes zarządu lat made by Weiss 2

3 Spis treści COSMO 4 Sprawdzona jakość 5 Budowa płyt warstwowych 6 COSMO Classic (Elementy klasyczne) ALU 7 ALU/HD 9 ALU/Stucco 10 PVC 11 PVC/S 13 HPL 14 HPL/HD 15 GFK 17 EPO/HD 18 Quick-Tape 18 Reklama 19 SPE 20 COSMO Silent () ALU 21 PVC 22 HPL 22 HPL/HD 23 Quick-Tape 24 COSMO Protect (Ochrona antywłamaniowa/przed przebiciem) ALU 25 PVC 25 COSMO Design (Estetyczny wygląd) ALU 26 PVC 27 HPL 27 SPE 27 COSMO Tech (Specjalne) PVC 29 HPL 30 GFK 31 CFK 33 DSP 33 COSMO Therm (Izolacja termiczna) PVC 34 3

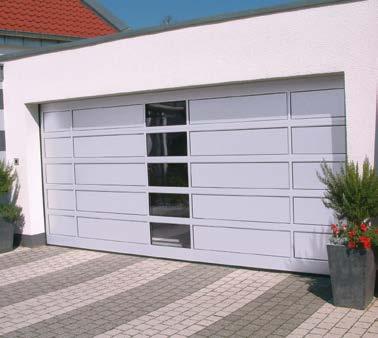

4 COSMO Nieograniczone możliwości projektowe Weiss spełnią każde wymagania. Różnorodność dostępnych warstw wierzchnich oraz materiałów rdzenia, jak również możliwość ich dowolnej kombinacji generują niezliczone możliwości kreatywnego projektowania gotowego elementu. Fasady Stolarka okienna Stolarka drzwiowa Bramy Ściany działowe Transport Marynarka Branża motoryzacyjna Reklama Budowa przyczep Konstrukcja maszyn Budowa instalacji Budowa kontenerów Oszczędność energii Zastosowania przeciwpożarowe Ochrona przeciwwłamaniowa Ochrona przed przebiciem 4

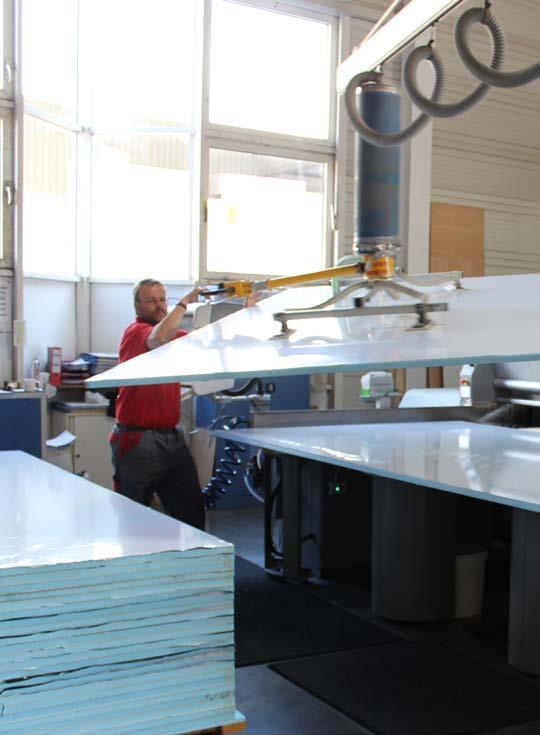

5 COSMO Sprawdzona jakość Firma Weiss dostarcza płyty warstwowe w niezmiennie najwyższej jakości. W celu zachowania takiego poziomu produkcji współpracujemy z różnymi instytutami badawczymi, np. Instytutem Stolarki Okiennej ift Rosenheim, MPA NRW czy CSTB. Odporność na przebicie spadającą kulą Odporność na uderzenie wahadłem Odporność na przebicie spadającą kulą DIN EN 356 P5A Odporność na uderzenie wahadłem DIN EN klasa Ochrona przed przebiciem Ochrona termiczna Odporność na przebicie DIN EN 356, P6B do P8B Izolacja od dźwięków powietrznych wg EN ISO Ochrona termiczna wg EN ISO Ochrona przeciwpożarowa wg DIN oraz; EN Izolacja od dźwięków powietrznych Ochrona przeciwpożarowa Powyższe badania potwierdzone są licznymi certyfikatami z badań. Rozwój W ścisłej współpracy z naszymi klientami znajdujemy rozwiązania idealnie dopasowane do żądanego zakresu zastosowań. Nasz zespół testerów materiału oraz techników ds. zastosowań dysponuje wieloletnim doświadczeniem z zakresu materiałoznawstwa i fizyki budowli. Nasi eksperci chętnie wykorzystają tę wiedzę w celu profesjonalnego doradztwa na rzecz naszych klientów. Indywidualne rozwiązania klientów Oferujemy płyty warstwowe idealnie nadające się do zadań specjalnych. Różnorodność dostępnych warstw wierzchnich oraz materiałów rdzenia oraz możliwość ich dowolnej kombinacji stwarzają niezliczone możliwości kreatywnego projektowania gotowego elementu. Dostawa produktów Nasz asortyment to ponad 4 tyś. wariantów produktów, składających się na bogatą ofertę płyt warstwowych z izolacją termiczną i akustyczną. Duża część naszego podstawowego asortymentujest stale dostępna w magazynie lub może zostać dostarczona w bardzo krótkim czasie. 5

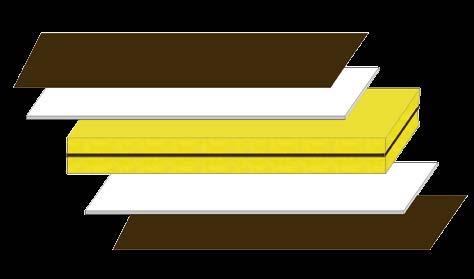

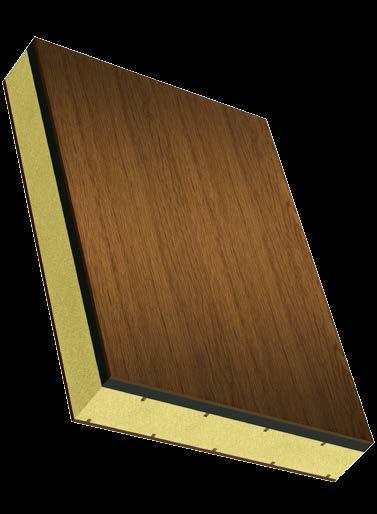

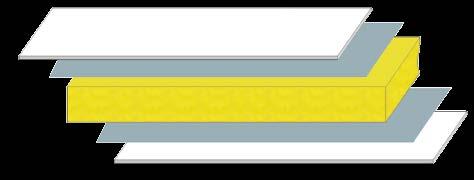

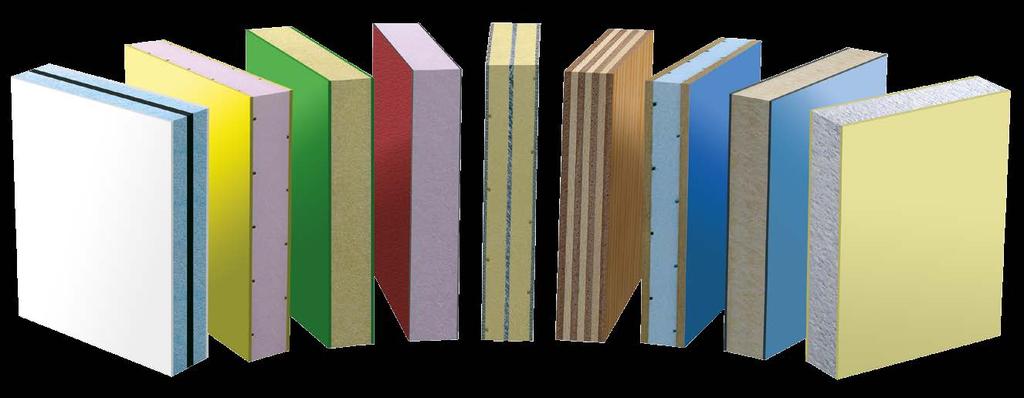

6 Budowa płyt warstwowych Nasze płyty warstwowe składają się z wielu różnych kombinacji materiałów, które można ze sobą dowolnie łączyć. Zewnętrzne warstwy takiej płyty nazywamy warstwami wierzchnimi i oferujemy ich następujące wykończenia: ALU (aluminium) PVC (polichlorek winylu) HPL (laminat wysokociśnieniowy) GFK (tworzywa sztuczne wzmacniane włóknem szklanym) CFK (tworzywa sztuczne wzmocnione włóknami węglowymi) EPO (żywica epoksydowa) HD (ozdobna folia) SPE (sklejka) DSP (cienka płyta wiórowa) Górna i dolna warstwa wierzchnia może być wykończona takim samym materiałem lub ich różnymi rodzajami. y rdzenia to wewnętrzne komponenty naszych płyt warstwowych, wykonane z następujących materiałów: XPS (ekstrudowana pianka polistyrenowa) PUR (utwardzona pianka poliuretanowa) TK (tworzywo termoplastyczne) MIN (izolacja z włókna mineralnego) COSMO FOAM (wiązany granulat specjalny) PR (poliuretanowa płyta recyklingowa) EPS (ekspandowana pianka polistyrenowa) PUR/AL (utwardzona pianka poliuretanowa/ aluminium) Wkładki specjalne izolacja akustyczna z folii wyciszającej antywłamaniowa wkładka z aluminium Przykładyna Budowa płyty warstwowej Warstwa wierzchnia COSMO Classic - PVC po obu stronach PVC, rdzeń XPS PVC XPS Warstwa wierzchnia PVC COSMO Classic - HPL po obu stronach HPL, rdzeń z PUR-AL Laminat wysokociśnieniowy (HPL) Aluminium PUR (poliuretan) Aluminium Laminat wysokociśnieniowy (HPL) COSMO Silent - HPL/HD po obu stronach HPL/HD, rdzeń XPS, wkładka z folii wyciszającej HD Laminat wysokociśnieniowy (HPL) XPS db XPS Laminat wysokociśnieniowy (HPL) HD 6

7 COSMO Classic Klasyczne płyty warstwowe Sprawdzone na przestrzeni lat płyty warstwowe z różnymi powierzchniami z tworzyw sztucznych, aluminium, tworzyw drzewnych. Różnorodność dostępnych warstw wierzchnich oraz materiałów rdzenia, jak również możliwość ich dowolnej kombinacji generują niezliczone możliwości kreatywnego projektowania gotowego elementu. COSMO Classic - ALU po obu stronach ALU, rdzeń XPS Powlekane aluminium w kolorach RAL, NCS lub DB, Inna kolorystyka specjalna dostępna na zamówienie, również w wersji anodowanej. Ekstrudowana pianka polistyrenowa Badania na uderzenie wahadłem wg DIN EN klasa 1 reakcja na ogień wg DIN EN / + C s3 d0 (na zapytanie) Format standardowy Warstwa wierzchnia 1,0 mm: 2500x1250, 3000x1500 Warstwa wierzchnia 1,2 mm: 2000x900, 2000x1000, 2500x1250, 3000x1500 Warstwa wierzchnia 1,5 mm: 2000x900, 2000x1000, 2500x1250, 3000x1500 zewnętrzne Izolacja akustyczna Współczynnik przenikania ciepła U ,0 18 6, , ,2 18 7, , ,5 17 9, , ,0 22 6, , ,2 22 7, , ,5 21 9, , ,0 25 6, , ,2 25 7, , ,5 24 9, , ,0 28 6, , ,2 28 7, , ,5 27 9, , ,0 31 7, , ,2 31 8, , ,5 30 9, ,83 7

8 COSMO Classic - ALU po jednej stronie ALU, rdzeń PUR, po drugiej stronie PVC Powlekane aluminium w kolorach RAL, NCS lub DB, Inna kolorystyka specjalna dostępna na zamówienie, również w wersji anodowanej. Utwardzona pianka poliuretanowa (PUR) Badania na uderzenie wahadłem wg DIN EN klasa 1 odporność na promienie UV w powiązaniu z DIN EN ISO 4892 oraz wymogami RAL-GZ 716/1 i czynniki atmosferyczne Format standardowy 2000x1000, 2500x1250, 3000x1500 zewnętrzne rdzenia Izolacja akustyczna Współczynnik przenikania ciepła U ,5 21 7, , ,5 37 8, ,71 COSMO Classic - ALU po obu stronach ALU, rdzeń PUR Powlekane aluminium w kolorach RAL, NCS lub DB, Inna kolorystyka specjalna dostępna na zamówienie, również w wersji anodowanej. Utwardzona pianka poliuretanowa (PUR) Badania na uderzenie wahadłem wg DIN EN klasa 1 Format standardowy Warstwa wierzchnia 1,5 mm: 2000x900, 2000x1000, 2500x1250, 3000x1500 Warstwa wierzchnia 2,0 mm: 2000x1000, 3000x1500 zewnętrzne rdzenia Izolacja akustyczna Współczynnik przenikania ciepła U ,5 17 9, , , , , ,5 21 9, , , , ,5 24 9, , , , , , , , , , , , , , , , ,85 8

9 COSMO Classic - ALU/HD po obu stronach ALU/HD, rdzeń PUR Aluminium 200μ powierzchnia z folii dekoracyjnej Utwardzona pianka poliuretanowa (PUR) Badania test na uderzenie wahadłem wg DIN EN klasa 1 Format standardowy odporność na promienie UV i czynniki atmosferyczne 2000x900, 2150x1150 zewnętrzne rdzenia Izolacja akustyczna Współczynnik przenikania ciepła U ,5 17 9, , ,5 21 9, , ,5 24 9, , , , , , , ,85 9

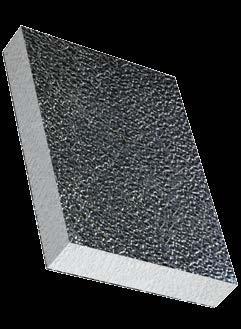

10 COSMO Classic - ALU/Stucco po obu stronach ALU/Stucco, rdzeń EPS Format standardowy Aluminium, półtwarde Powierzchnia surowa z efektem stucco Ekspandowana pianka polistyrenowa (EPS) 2500x1250, 3100x1250 zewnętrzne rdzenia Współczynnik przenikania ciepła U ,5 13 3, , ,5 15 3, , ,5 20 3, , ,5 23 3, , ,5 27 3, ,18 COSMO Classic - ALU/Stucco po obu stronach ALU/Stucco, rdzeń XPS Format standardowy Aluminium, średnio twarde, powierzchnia surowa z efektem stucco Ekstrudowana pianka polistyrenowa 3100x1250 zewnętrzne Współczynnik przenikania ciepła U ,5 14,5 3, , ,5 18,6 3, ,42 10

11 COSMO Classic - PVC po obu stronach PVC, rdzeń XPS 030 PVC Ekstrudowana pianka polistyrenowa Badania klasa odporności / DIN EN 356 P5A / raport z badań ift test na uderzenie wahadłem / DIN EN klasa 1 / raport z badań ift izolacja od dźwięków powietrznych wg EN ISO Rw 27 (-1;-2) db / raport z badań ift /Z7 (* tylko dla grubości płyt 24 mm) podwyższona udarność wg DIN odporność na czynniki atmosferyczne odporność na promienie UV wg DIN EN ISO 4892 oraz zgodnie z wymogami RAL-GZ 716/1 możliwość zgrzewania PVC na zimno klejem COSMO SL Format standardowy 2000x1000, 3000x1500, 3000x2000, 4000x2000 zewnętrzne rdzenia Izolacja akustyczna ciepła U ,0 8,0 3, , ,0 13 6, , ,0 18 3, , ,5 17 5, , ,0 16 6, , ,0 21 4, , ,5 20 5, , ,0 22 4, , ,5 21 5, , ,0 20 7, , ,0 25 4, , ,5 24 5, , ,0 28 4, , ,5 27 5, , ,0 26 7, , ,0 31 4, , ,5 30 5, , ,0 30 7, , ,0 42 4, , ,0 45 7, , ,3 21 4, ,10 Dostępne są również liczne inne grubości warstw wierzchnich. 11

12 COSMO Classic - PVC po obu stronach PVC, rdzeń XPS 030 PVC Ekstrudowana pianka polistyrenowa Badania klasa odporności / DIN EN 356 P5A / raport z badań ift test na uderzenie wahadłem / DIN EN klasa 1 / raport z badań ift Izolacja od dźwięków powietrznych* / wg EN ISO Rw 27 (-1;-2) db / raport z badań ift /Z7 (* tylko dla grubości płyty 24mm) skrajnie niski współczynnik GWP (Global Warming Potential) podwyższona udarność wg DIN odporność na czynniki atmosferyczne odporność na promienie UV wg DIN EN ISO 4892 oraz zgodnie z wymogami RAL-GZ 716/1 możliwość zgrzewania na zimno z produktem COSMOFEN PLUS Format standardowy 2000x1000, 3000x1500, 3000x2000 zewnętrzne rdzenia Izolacja akustyczna ciepła U ,5 21 6, , ,5 1,5 33,5 7, ,65 COSMO Classic - PVC po obu stronach PVC, rdzeń XPS 035 PVC Ekstrudowana pianka polistyrenowa Badania test na uderzenie wahadłem / DIN EN klasa 1 / raport z badań ift podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na czynniki atmosferyczne odporność na promienie UV wg DIN EN ISO 4892 i wymogami RAL-GZ 716/1 możliwość lakierowania w systemach polecanych przez nas możliwość zgrzewania na zimno z produktem COSMOFEN PLUS Format standardowy 2000x1000, 3000x1500, 3000x2000 zewnętrzne rdzenia ciepła U ,6 1,3 21 5, , ,0 22 4, , ,5 21 5, , ,6 1,3 25 5, , ,6 1,3 29 5, , ,6 1,3 32 5, ,88 12

13 COSMO Classic - PVC po obu stronach PVC, rdzeń PUR PVC Utwardzona pianka poliuretanowa (PUR) Badania test na uderzenie wahadłem / DIN EN klasa 1 / raport z badań ift podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na czynniki atmosferyczne oraz na działanie wilgoci odporność na promienie UV wg DIN EN ISO 4892 i wymogami RAL-GZ 716/1 możliwość lakierowania w systemach polecanych przez nas możliwość zgrzewania na zimno z produktem COSMOFEN PLUS Format standardowy 2150x950, 2000x1000, 3000x1500, 3000x2000 zewnętrzne rdzenia ciepła U ,5 15 5, , ,5 20 5, , ,5 21 5, , ,5 24 6, , ,5 25 6, , ,5 30 6, , ,5 40 6, ,66 COSMO Classic - PVC/S po obu stronach PVC, rdzeń EPS Możliwości zastosowań Format standardowy PVC Ekspandowana pianka polistyrenowa (EPS) odporność na promienie UV wg DIN EN ISO 4892 i wymogami RAL-GZ 716/1 odporność na czynniki pogodowe podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na zarysowania dzięki powierzchni strukturalnej łatwe czyszczenie wysoka wytrzymałość odporność na środki spożywcze dobre odbicie światła bezproblemowa obróbka zgrzewaniem lub klejeniem Budowa bram, przemysł spożywczy, technika chłodnicza 2000x1250; 3000x1250, 3000x1500 ciepła U ,0 20 6, ,44 13

14 COSMO Classic - PVC/S po obu stronach PVC, rdzeń XPS Powierzchnie strukturalne PVC Ekstrudowana pianka polistyrenowa odporność na promienie UV wg DIN EN ISO 4892 oraz wymogami RAL-GZ 716/1 odporność na czynniki atmosferyczne podwyższona wytrzymałość na uderzenia, wysoka odporność na nagłe wahania temperatury wg DIN odporność na zarysowania dzięki powierzchni strukturalnej łatwe czyszczenie, wysoka wytrzymałość, odporność na środki spożywcze dobre odbicie światła bezproblemowa obróbka zgrzewaniem lub klejeniem Format standardowy 2500x1250, 3000x1250, 3000x1500 zewnętrzne rdzenia Izolacja akustyczna ciepła U ,0 20 7, ,13 COSMO Classic - HPL po obu stronach HPL, rdzeń XPS Laminat wysokociśnieniowy (HPL) Ekstrudowana pianka polistyrenowa Badania odporność na uderzenia i wstrząsy wg DIN EN 438/2 odporność na promienie UV i czynniki atmosferyczne odporność mechaniczna: na ścieranie, uderzenia i zarysowania odporność chemiczna na: organiczne środki spożywcze, słabe kwasy i zasady, benzynę, olej, odporność na bakterie i grzyby Format standardowy 2150x900, 2150x1150, 2800x1860, 2800x2070, 3050x1150, 3050x1300 zewnętrzne rdzenia ciepła U ,0 16 6, , ,0 20 6, , ,0 26 7, , ,0 29 7, , ,0 36 7, ,70 14

15 COSMO Classic - HPL po obu stronach HPL, rdzeń PUR Badania Laminat wysokociśnieniowy (HPL) Utwardzona pianka poliuretanowa (PUR) odporność na uderzenia i wstrząsy wg DIN EN 438/2 odporność na promienie UV i czynniki atmosferyczne odporność mechaniczna: na ścieranie, uderzenia i zarysowania odporność chemiczna: na rozpuszczalniki organiczne, słabe kwasy i zasady, benzynę, olej, odporność na bakterie i grzyby niewielki ciężar Format standardowy 2150x900, 2150x1150, 3050x1150, 3050x1300 zewnętrzne ciepła U ,0 16 7, , ,0 20 7, , ,0 23 7, , ,0 26 7, , ,0 36 8, ,72 COSMO Classic - HPL/HD po jednej stronie HPL, folia dekoracyjna, rdzeń XPS, po drugiej stronie PVC Badania Format standardowy Laminat wysokociśnieniowy (HPL) z warstwą 200μ powierzchnia z folii dekoracyjnej Ekstrudowana pianka polistyrenowa odporność na promienie UV i czynniki atmosferyczne (HPL) odporność na promienie UV wg DIN EN ISO 4892 i wymogami RAL-GZ 716/1 (PVC) podwyższona udarność (PVC) odporność na czynniki atmosferyczne (PVC) 2150x900, 3050x1150, 3050x1300 zewnętrzne ciepła U ,5 2,0/1,5 20 6, ,23 15

16 COSMO Classic - HPL/HD po obu stronach HPL, folia dekoracyjna, rdzeń XPS Badania Laminat wysokociśnieniowy (HPL) z warstwą 200μ powierzchnia z folii dekoracyjnej Ekstrudowana pianka polistyrenowa test na uderzenie wahadłem / DIN EN klasa 1 / raport z badań ift odporność na promienie UV i czynniki atmosferyczne Format standardowy 2150x900, 2150x1150, 3050x1150, 3050x1300 zewnętrzne ciepła U ,0 16 7, , ,0 20 7, , ,0 21 7, , ,0 26 7, , ,0 29 7, ,84 COSMO Classic - HPL/HD po jednej stronie HPL, folia dekoracyjna, rdzeń XPS, po drugiej stronie HPL Badania Format standardowy Laminat wysokociśnieniowy (HPL) z warstwą 200μ powierzchnia z folii dekoracyjnej Ekstrudowana pianka polistyrenowa odporność na promienie UV i czynniki atmosferyczne (HPL) odporność na promienie UV wg DIN EN ISO 4892 i wymogami RAL-GZ 716/1 (PVC) 2150x900, 3050x1150, 3050x1300 zewnętrzne ciepła U ,0 20 7, ,14 16

17 COSMO Classic - GFK po obu stronach GFK, rdzeń XPS Format standardowy Tworzywo sztuczne wzmacniane włóknem szklanym (GFK) Ekstrudowana pianka polistyrenowa jakość przemysłowa wysoka wytrzymałość mechaniczna, odporność na uderzenia i wstrząsy odporność na czynniki pogodowe niewielka rozszerzalność liniowa 4000x2000 zewnętrzne ciepła U ,5 17 5, , ,5 21 5, , ,5 22 5, , ,5 27 5, ,04 COSMO Classic - GFK po obu stronach GFK, rdzeń PUR Format standardowy Tworzywo sztuczne wzmacniane włóknem szklanym (GFK) Utwardzona pianka poliuretanowa (PUR) jakość wypełnień do drzwi gładka powierzchnia żelkotowa dobra wytrzymałość mechaniczna dzięki dużej zawartości szkła odporność na czynniki atmosferyczne niewielka rozszerzalność termiczna nadaje się zwłaszcza do produkcji wypełnień drzwi domowych 2000x900, 2150x1150, 3050x1150 zewnętrzne rdzenia ciepła U ,0 20 5, ,17 17

18 COSMO Classic - EPO/HD po jednej stronie EPO/HD, rdzeń PUR, po drugiej stronie GFK Żywica epoksydowa z warstwą 200μ powierzchnia z folii dekoracyjnej Utwardzona pianka poliuretanowa (PUR) kolorowe warstwy wierzchnie są odporność na światło i czynniki pogodowe niewielka rozszerzalność liniowa wysoka wytrzymałość na zginanie minimalne ugięcie również przy wysokich temperaturach zewnętrznych Format standardowy 2000x900, 2100x1000 zewnętrzne ciepła U ,0 18 6, , ,0 22 6, , ,0 26 6, , ,0 28 6, ,89 COSMO Classic - Quick-Tape po obu stronach folia samoprzylepna, rdzeń XPS Gęstość objętościowa Format standardowy Ekstrudowana pianka polistyrenowa 35kg/m³ szybkie klejenie na całej powierzchni natychmiastowa przyczepność, szybkie użycie i łatwe stosowanie bez konieczności używania nabojów z klejem czy silikonem bez zabrudzenia powierzchni klejem czy silikonem bezpośrednio po sprasowaniu elementy są gotowe do użycia 3000x1000 Wytrzymałość na ściskanie (N/mm²) ciepła ,30 0, , ,30 0, , ,30 0, , ,30 0, , ,30 0, , ,30 0, , ,30 0, , ,30 1, , ,30 1, , ,30 1, , ,30 2, , ,30 4, ,24 U 18

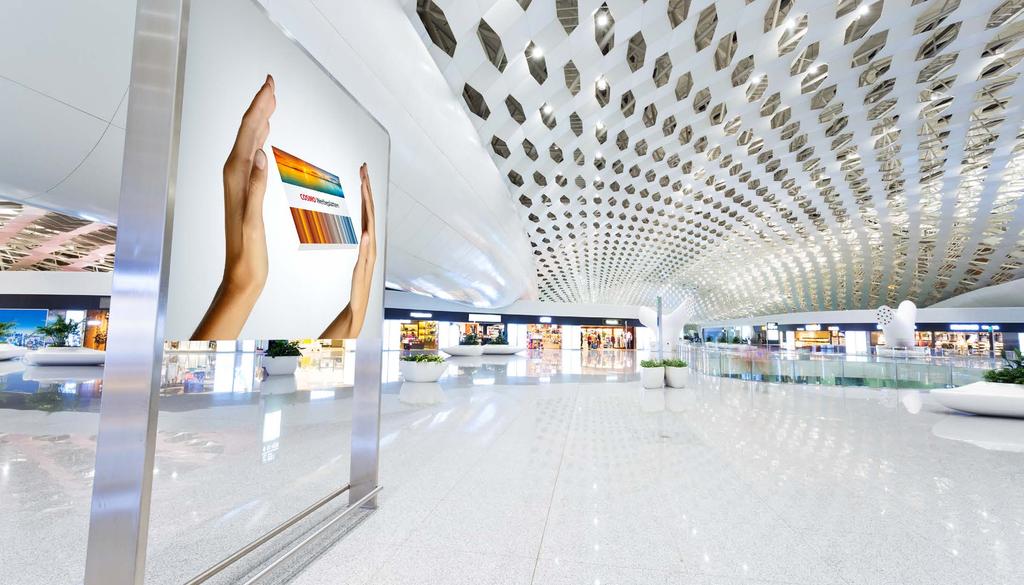

19 COSMO Classic - Quick-Tape po obu stronach folia samoprzylepna, rdzeń PUR Gęstość objętościowa Format standardowy Utwardzona pianka poliuretanowa (PUR) kg/m³ szybkie klejenie na całej powierzchni natychmiastowa przyczepność, szybkie użycie i łatwe stosowanie bez konieczności używania nabojów z klejem czy silikonem bez zabrudzenia powierzchni klejem czy silikonem bezpośrednio po sprasowaniu elementy są gotowe do użycia 2000x1000 Wytrzymałość na ściskanie (N/mm²) ciepła ,40 0, , ,40 0, , ,40 0, , ,40 0, , ,40 0, , ,40 0, , ,40 0, , ,40 1, , ,40 1, , ,40 1, , ,40 2, , ,40 4, ,22 U COSMO Classic - reklama Format 3050 x 2030mm Warstwa wierzchnia PVC, 1mm nośnika Lekka pianka 10mm, 20mm Ta płyta z lekkiej pianki nadaje się świetnie do stosowania w reklamie Jest wyjątkowo lekka a mimo to sztywna. Na warstwie wierzchniej z PVC można wykonywać nadruki. Obszary zastosowań Obróbka Brzegi Budowa sklepów Łatwa obróbka Pojedyncze płyty można Budowa stoisk targowych standardowymi łatwo łączyć z Wyświetlacze otwornicami, piłami innymi płytami. Krawędzie: Promocja ręcznymi i tarczowymi Możliwość przykrycia profilami Tablice oraz wiertłami krętymi. z aluminium i tworzywa. 19

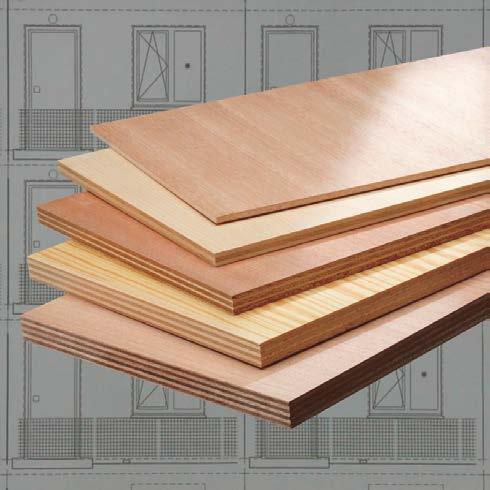

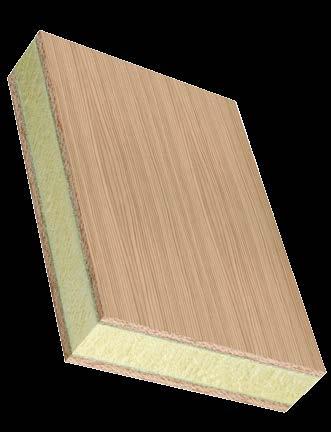

20 COSMO Classic - SPE po obu stronach sklejka, rdzeń XPS Badania Format standardowy Sklejka Okoume B/BB, fornir łuszczony Świerk A/BB, fornir skrawany na płasko Okoume A/BB, fornir skrawany na płasko Dąb A/BB, fornir skrawany na płasko Mahoń A/BB, fornir skrawany na płasko Modrzew A/BB, fornir skrawany na płasko Sosna A/BB, fornir skrawany na płasko Ekstrudowana pianka polistyrenowa powierzchnie nieobrabiane 2500x1700 (Inne wymiary i wersje dostępne na zapytanie) zewnętrzne rdzenia ciepła U ,0 16 5,0 25 1, ,0 20 5,2 25 1, ,0 25 5,3 25 0, ,0 30 5,5 25 0,79 COSMO Classic - SPE po obu stronach sklejka, rdzeń PUR/AL Badania Sklejka Okoume B/BB, fornir łuszczony Sosna A/BB, fornir skrawany na płasko Okoume A/BB, fornir skrawany na płasko Świerk A/BB, fornir skrawany na płasko Mahoń A/BB, fornir skrawany na płasko Dąb A/BB, fornir skrawany na płasko Utwardzona pianka poliuretanowa (PUR), z folią aluminiową po obu stronach (50μ) powierzchnie nieobrabiane Format standardowy Grubość płyty 2500x1700 (Inne wymiary i wersje dostępne na zapytanie) zewnętrzne rdzenia ciepła U ,0 16 5,6 25 1, ,0 20 5,8 0, ,0 25 6,1 0, ,0 30 6,3 0,69 COSMO Classic - SPE Budowa płyty sklejka gładka 4, 9, 12, 15 und 17 mm, wg DIN , A 100 Format standardowy powierzchnie nieobrabiane 2500 x 1700mm 20

21 COSMO Silent do izolacji akustycznej Hałas to poważny problem naszych czasów. W naszym otoczeniu jest coraz głośniej. Dlatego też tak ważnym zadaniem staje się skuteczne ograniczanie obciążenia hałasem do minimum. Podjęliśmy się tego wyzwania i opracowaliśmy szereg płyt warstwowych łączących zalety znakomitej izolacji termicznej ze szczególną izolacyjnością akustyczną. Produkt te można stosować np. w parapetach okiennych, drzwiach, skrzyniach rolet, maszynach lub obudowach urządzeń lub jako dźwiękoszczelne osłony. Oferujemy płyty warstwowe różnych klas izolacyjnych (I do V), wiele spośród nich zostało poddanych badaniom w ift (Institut für Fenstertechnik) pod kątem izolacji akustycznej. COSMO Silent (db 38) - ALU po obu stronach ALU, rdzeń XPS, wkładka z folii wyciszającej Powlekane aluminium w kolorach RAL, NCS lub DB, Inna kolorystyka specjalna dostępna na zamówienie, również w wersji anodowanej. Ekstrudowana pianka polistyrenowa (XPS) z wkładką z folii wyciszającej Badania niewielki ciężar specjalna folia wyciszająca ulepszająca izolacyjność akustyczną Format standardowy 3000x1500 zewnętrzne ciepła U ,0 22 (9/4/9) 16, ,23 COSMO Silent (db 46/50) - ALU po obu stronach ALU, rdzeń z wełny mineralnej, wkładka z folii wyciszającej Formaty Powlekane aluminium w kolorach RAL, NCS lub DB. Inna kolorystyka specjalna dostępna na zamówienie, również w wersji anodowanej. izolacyjny z włókna mineralnego (MIN) z folią wyciszającą wodoodporność izolacja termiczna i akustyczna paroprzepuszczalność specjalna folia wyciszająca ulepszająca izolacyjność akustyczną Indywidualnie na zapytanie zewnętrzne rdzenia ciepła U ,5 27,5 (4/19,5/4) 29, , ,0 38 (4/30/4) 32, ,93 21

22 COSMO Silent (db 34/36/38) - PVC po obu stronach PVC, rdzeń XPS, wkładka z folii wyciszającej Badania Wersje PVC Ekstrudowana pianka polistyrenowa (XPS) z wkładką z folii wyciszającej PVC/dB34-XPS, PVC/dB36-XPS, PVC/dB38-XPS podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na czynniki atmosferyczne odporność na promienie UV wg DIN EN ISO 4892 oraz wymogami RAL-GZ 716/1 niewielki ciężar specjalna folia wyciszająca ulepszająca izolacyjność akustyczną możliwość lakierowania w systemach polecanych przez nas możliwość zgrzewania na zimno z produktem COSMOFEN PLUS Format standardowy 2000x1000, 3000x1500 zewnętrzne rdzenia ciepła U ,5 20 (8/4/8) 15, , ,0 20 (16/4) 16, , ,0 20 (18/2) 11, , ,0 30 (26/4) 17, , ,0 30 (28/2) 12, ,99 COSMO Silent (db 45/47) - HPL po obu stronach HPL, rdzeń z wełny mineralnej Laminat wysokociśnieniowy (HPL) izolacyjny z włókna mineralnego (MIN) z wkładką z folii wyciszającej Wersje HPL-MIN/dB46 - ift /1 HPL-MIN/dB47 - ift /2 odporność na uderzenia i wstrząsy wg DIN EN 438/2 odporność na promienie UV i czynniki atmosferyczne odporność mechaniczna: na ścieranie, uderzenia i zarysowania odporność chemiczna: na rozpuszczalniki organiczne, słabe kwasy i zasady, benzynę, olej, odporność na bakterie i grzyby izolacja termiczna i akustyczna paroprzepuszczalność specjalna folia wyciszająca ulepszająca izolacyjność akustyczną na całym obwodzie wklejka i paroszczelna folia jako izolacja przeciwwilgociowa Formaty Indywidualnie na zapytanie zewnętrzne rdzenia ciepła U ,0 4/15/4 26, , ,0 4/20/4 26, ,25 22

23 COSMO Silent (db 38) - HPL/HD po obu stronach HPL/HD, rdzeń XPS, wkładka z folii wyciszającej Badania Format standardowy Laminat wysokociśnieniowy (HPL) z warstwą 200μ powierzchnia z folii dekoracyjnej Ekstrudowana pianka polistyrenowa (XPS) z wkładką z folii wyciszającej odporność na promienie UV i czynniki atmosferyczne specjalna folia wyciszająca ulepszająca izolacyjność akustyczną 2150x900, 2150x1150, 3050x1150, 3050x1300 zewnętrzne rdzenia ciepła U , , , , , ,12 23

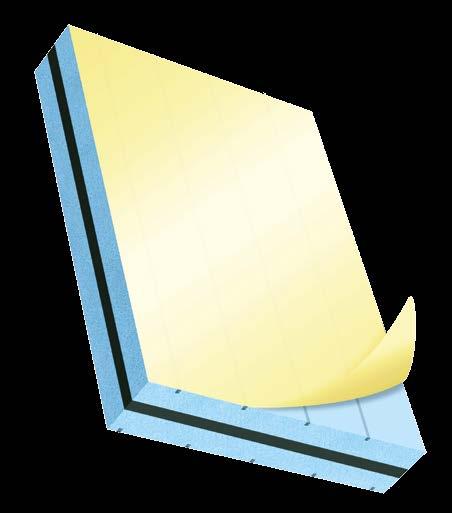

24 COSMO Silent (db 38) - Quick-Tape po obu stronach folia samoprzylepna, rdzeń XPS, wkładka z folii wyciszającej Gęstość objętościowa Format standardowy Ekstrudowana pianka polistyrenowa (XPS) z wkładką z folii wyciszającej 32kg/m³ dzięki użyciu specjalnej folii wyciszającej element ten w połączeniu z obustronną warstwą wierzchnią z aluminium odznacza się wyjątkowo dobrym współczynnikiem izolacji akustycznej (db 38) szybkie klejenie na całej powierzchni natychmiastowa przyczepność, szybkie użycie i łatwe stosowanie bez konieczności używania nabojów z klejem czy silikonem bez zabrudzenia powierzchni klejem czy silikonem bezpośrednio po sprasowaniu elementy są gotowe do użycia 3000x1500, 3000x1000 zewnętrzne rdzenia ciepła U , , ,23 24

25 COSMO Protect z ochroną przed włamaniem i przebiciem odporne na przebicie cechują się lepszymi właściwościami ochronnymi niż szyby odporne na przebicie kula. Norma DIN EN 356 ustala wymagania i metody badawcze dla szyb odpornych na przebicie. Szyby te przeznaczone są do krótkotrwałego opóźniania skutków działań siłowych skierowanych na przedmioty lub osoby w obszarze chronionym. odporne na przebicie należy stosować w takich ramach i konstrukcjach, które również gwarantują odpowiedni opór przed ingerencją z zewnątrz. Zasadniczo rozróżnia się klasy P6B, P7B i P8B. Dla wszystkich trzech klas posiadamy certyfikaty z badań ift (Institut für Fenstertechnik) dotyczące odpowiednich płyt warstwowych. COSMO Protect (P6B/P8B ) - ALU po obu stronach ALU, rdzeń XPS, wkładka ALU Powlekane aluminium w kolorach RAL, NCS lub DB. Inna kolorystyka specjalna dostępna na zamówienie, również w wersji anodowanej. Ekstrudowana pianka polistyrenowa (XPS) z wkładką stalową lub aluminiową Badania klasa odporności DIN EN 356 P8B / raport z badań ift właściwości antywłamaniowe z wkładką stalową lub aluminiową Format standardowy 2000x1000, 2500x1250, 3000x1500 Ochrona przed przebiciem Aluminiowa wkładka ciepła U P8B 24 3,0 1, P6B 24 2,0 1,19 30 COSMO Protect (P7B) - PVC po obu stronach PVC, rdzeń XPS, wkładka ALU Badania PVC Ekstrudowana pianka polistyrenowa (XPS) z z wkładką ALU klasa odporności DIN EN 356 P7B raport z badań ift podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na czynniki atmosferyczne odporność na promienie UV wg DIN EN ISO 4892 oraz wymogami RAL-GZ 716/1 właściwości antywłamaniowe Format standardowy 2000x1000, 2500x1250, 3000x1500 Ochrona przed przebiciem Aluminiowa wkładka ciepła U P7B ,27 25

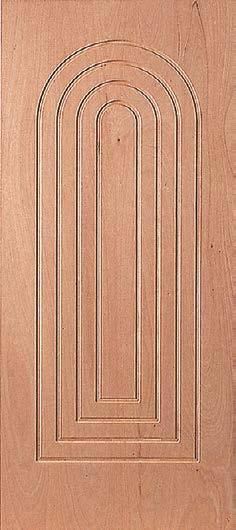

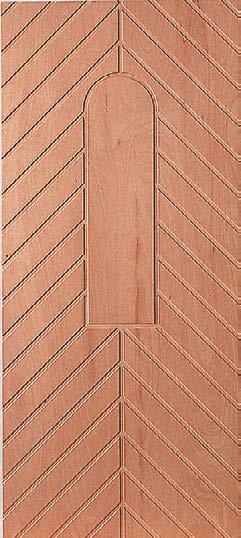

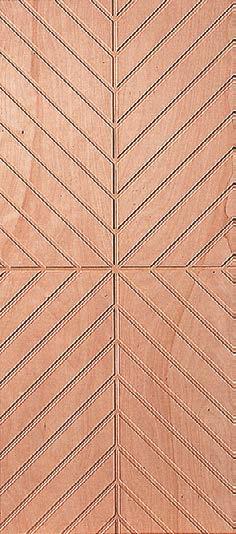

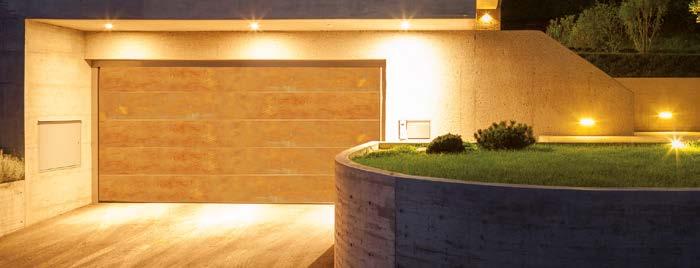

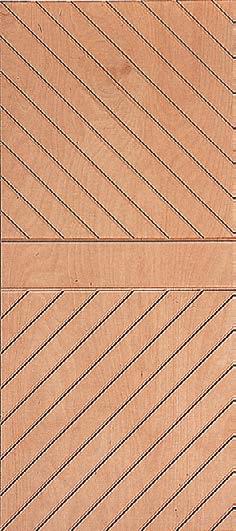

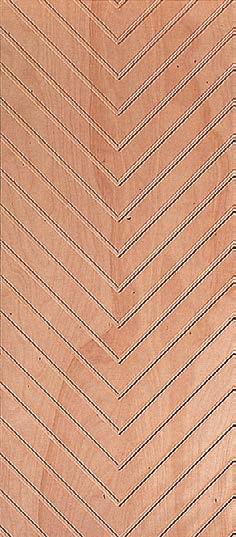

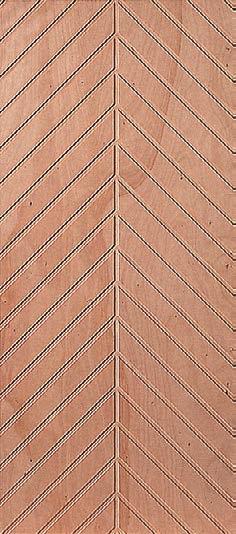

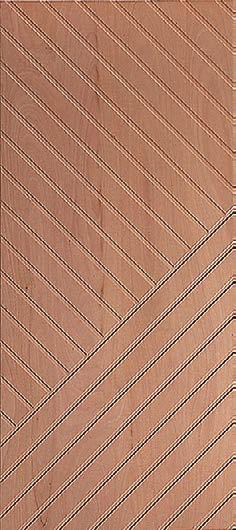

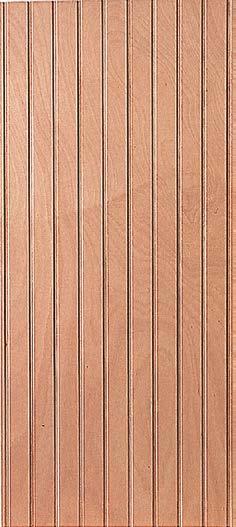

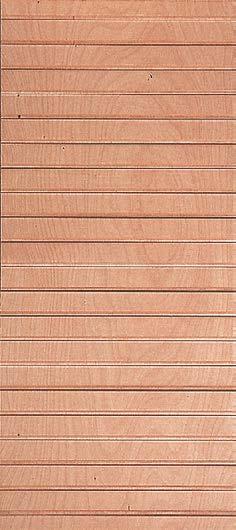

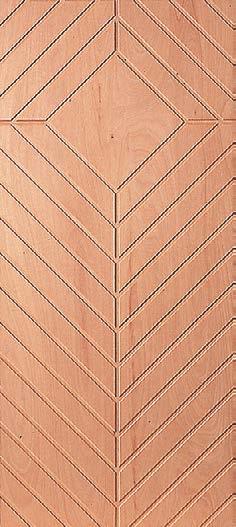

26 COSMO Design Estetycznie wykończona powierzchnia Oferujemy płyty warstwowe z frezowaną powierzchnią ze sklejki, aluminium, płyt kompaktowych PVC lub płyt z laminatu wysokociśnieniowego HPL z różnymi frezowanymi motywami zgodnie z naszą ofertą wzorów. Wyjątkowy design zapewnią nasze elementy COSMO Art Design ze wzorami na powierzchni z betonu, rdzy lub łupku. Oferta wzorów wykończeń frezowanych (dla wszystkich powierzchni) Geometria żłobka na zapytanie COSMO Design - ALU po obu stronach ALU, rdzeń XPS Badania Format standardowy Aluminium, frezowane profile żłobkowe zgodnie z naszą ofertą wzorów, powlekane w kolorystyce RAL, NCS lub DB. Inna kolorystyka specjalna dostępna na zamówienie. Ekstrudowana pianka polistyrenowa geometria frezowania zgodnie z ofertą wzorów 2000x1000 Rodzaj żłobienia: Szerokość żłobienia Odstęp między środkami żłobień: 100mm; szerokość żłobienia: 12mm; głębokość żłobienia: 1,2mm zewnętrzne ciepła U ,0 20 9, ,30 26

27 COSMO Design - PVC po jednej stronie PVC ze żłobieniem, rdzeń XPS, po drugiej stronie gładkie PVC PVC, żłobienie ekstrudowane, pionowe Badania Ekstrudowana pianka polistyrenowa podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na czynniki atmosferyczne odporność na promienie UV wg DIN EN ISO 4892 oraz wymogami RAL-GZ 716/1 Rodzaj żłobienia: Szerokość żłobienia Format standardowy 2150x1000, 3000x1500 Odstęp między środkami żłobień: 97mm; szerokość żłobienia: 12mm; głębokość żłobienia: 1,2mm zewnętrzne rdzenia ciepła U ,5/1,5 20 6, ,30 COSMO Design - PVC po jednej stronie PVC ze żłobieniem, rdzeń XPS, po drugiej stronie gładkie PVC Badania Format standardowy PVC, żłobek frezowany, zgodnie z naszą ofertą wzorów Ekstrudowana pianka polistyrenowa frezowany żłobek zgodnie z naszą ofertą wzorów powierzchnia polakierowana na biało podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na czynniki atmosferyczne Rodzaj żłobienia: Szerokość żłobienia Odstęp między środkami żłobień: 100mm; szerokość żłobienia: 12mm; 2000x1000 głębokość żłobienia: 1,2mm zewnętrzne rdzenia ciepła U ,5/1, ,30 COSMO Design - HPL po obu stronach HPL z żłobieniami, rdzeń XPS Laminat wysokociśnieniowy (HPL) Badania Ekstrudowana pianka polistyrenowa frezowane żłobki zgodnie z ofertą wzorów powierzchnia lakierowana wg RAL (kolory specjalne na zapytanie) odporność na czynniki pogodowe Rodzaj żłobienia: Szerokość żłobienia Format standardowy 2150x900 Odstęp między środkami żłobień: 100mm; szerokość żłobienia: 12mm; głębokość żłobienia: 1,2mm zewnętrzne rdzenia ciepła U ,0/2,0 19 8, ,37 27

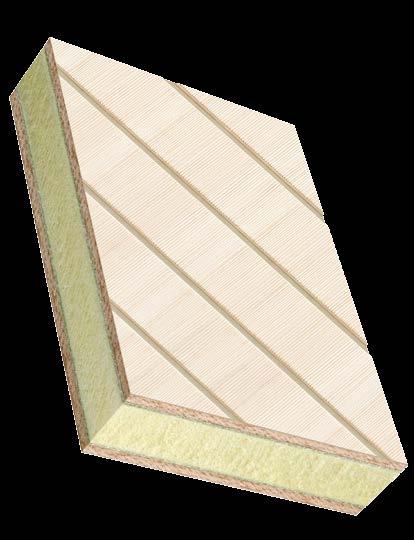

28 COSMO Design - SPE po obu stronach sklejka, rdzeń PUR/AL Sklejka Okoume B/BB, fornir łuszczony Okoume A/BB, fornir skrawany na płasko Mahoń A/BB, fornir skrawany na płasko Sosna A/BB, fornir skrawany na płasko Świerk A/BB, fornir skrawany na płasko Dąb A/BB, fornir skrawany na płasko Modrzew A/BB, fornir skrawany na płasko Badania Utwardzona pianka poliuretanowa (PUR), z folią aluminiową po obu stronach (50μ) Badanie reakcji na ogień wg DIN EN / Klasa odporności ogniowej E Rodzaj żłobienia: Żłobienie softline Odstęp między środkami żłobień: 100mm; szerokość żłobienia: 8mm; głębokość żłobienia: 4,5mm zewnętrzne rdzenia ciepła U ,5 9,5 16 8, ,08 COSMO Design - SPE Budowa elementu 9mm sklejka, klejona co najmniej 5-warstwowo wg DIN , A 100 geometria frezowań zgodnie z ofertą wzorów Format standardowy 2500 x 1700 x 9,5mm Rodzaj żłobienia: Żłobienie softline Odstęp między środkami żłobień: 100mm; szerokość żłobienia: 8mm; głębokość żłobienia: 4,5mm 28

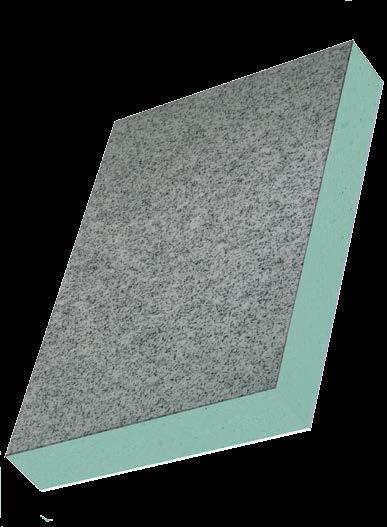

29 COSMO Tech Specjalne płyty warstwowe Nasze płyty warstwowe COSMO Tech oznaczają szereg rozwiązań odpowiadających na specjalne oczekiwania klienta. COSMO Tech - PVC po obu stronach PVC, rdzeń PR PVC Płyta recyklingowa PUR (PR) podwyższona udarność wg DIN EN ISO 179 (DIN ) odporność na czynniki atmosferyczne oraz na działanie wilgoci odporność na oddziaływanie promieniowania UV nadają się do piłowania, frezowania, szlifowania, wykonywania wpustów, wiercenia i wkręcania śrub Format standardowy 2000x1000, 3000x1500 zewnętrzne rdzenia ciepła U , , , , , , , , , , , ,44 COSMO Tech - PVC po obu stronach PVC, rdzeń XPS, wkładka z TK Formaty PVC Ekstrudowana pianka polistyrenowa (XPS) z wkładkami z tworzywa termoplastycznego (TK) minimalne wchłanianie wilgoci niewielki ciężar montaż wkrętów za pomocą powszechnie dostępnych wkrętaków do drewna trwała odporność na działanie wilgoci ekologiczny materiał wkładek (całkowicie biodegradowalny) na zapytanie Warianty XPS-P/TK , XPS-P/TK , XPS-P/TK , XPS-P/TK ,

30 COSMO Tech - HPL po obu stronach HPL, rdzeń PR Laminat wysokociśnieniowy (HPL) recyklingowy PUR (PR) odporność na uderzenia i wstrząsy wg DIN EN 438/2 odporność na promienie UV i czynniki atmosferyczne odporność mechaniczna: na ścieranie, uderzenia i zarysowania odporność chemiczna: na rozpuszczalniki organiczne, słabe kwasy i zasady, benzynę, olej, odporność na bakterie i grzyby niewielki ciężar nadają się do piłowania, frezowania, szlifowania, wykonywania wpustów, wiercenia i wkręcania śrub Format standardowy 2800x1860, 2800x2070 zewnętrzne ciepła U , , , , , , , , , , , ,46 COSMO Tech - HPL po obu stronach HPL, rdzeń PUR, wkładka z PR Laminat wysokociśnieniowy (HPL) Utwardzona pianka poliuretanowa (PUR) recyklingowy PUR (PR) odporność na uderzenia i wstrząsy wg DIN EN 438/2 odporność na promienie UV i czynniki atmosferyczne odporność mechaniczna: na ścieranie, uderzenia i zarysowania odporność chemiczna: na rozpuszczalniki organiczne, słabe kwasy i zasady, benzynę, olej, odporność na bakterie i grzybami niewielki ciężar nadają się do piłowania, frezowania, szlifowania, wykonywania wpustów, wiercenia i wkręcania śrub (PUR) Format standardowy 3050x1300 zewnętrzne ciepła U ,5 22 (6,5/9,0/6,5) 11, , ,5 24 (7,5/9,0/7,5) 11, , ,5 28 (9,5/9,0/9,5 11, ,03 30

31 COSMO Tech - HPL dwustronny HPL, rdzeń TK Format standardowy Laminat wysokociśnieniowy (HPL) Tworzywo termoplastyczne (TK) minimalne wchłanianie wilgoci przez zamknięte komórki doskonałe właściwości mechaniczne niewielki ciężar montaż wkrętów za pomocą powszechnie dostępnych wkrętaków do drewna możliwość łączenia śrubami bez nawiercania (rdzeń) trwała odporność na działanie wilgoci brak zjawiska pęcznienia brak zmiany wymiarów wysoka wytrzymałość na ściskanie ekologiczny materiał wkładek (całkowicie biodegradowalny) 2800x1860, 2800x2070 zewnętrzne rdzenia ciepła U ,0 24 9, , , , ,22 COSMO Tech - GFK po jednej stronie GFK antypoślizgowe, rdzeń TK, po drugiej stronie gładkie GFK Tworzywo sztuczne wzmacniane włóknem szklanym (GFK) Tworzywo termoplastyczne (TK) minimalne wchłanianie wilgoci doskonałe właściwości mechaniczne niewielki ciężar montaż wkrętów za pomocą powszechnie dostępnych wkrętaków do drewna trwała odporność na działanie wilgoci brak zjawiska pęcznienia brak zmiany wymiarów wysoka wytrzymałość na ściskanie ekologiczny materiał wkładek (całkowicie biodegradowalny) klasa antypoślizgowa R12 (wysoka) R13 (średnia) Zakresy zastosowania Formaty element podłogowy na zapytanie ciepła U ,4 20 / TK 150 9,9 1, ,4 26 / TK ,8 1, ,4 20 / TK200 10,9 1, ,4 26 / TK200 12,1 1,25 31

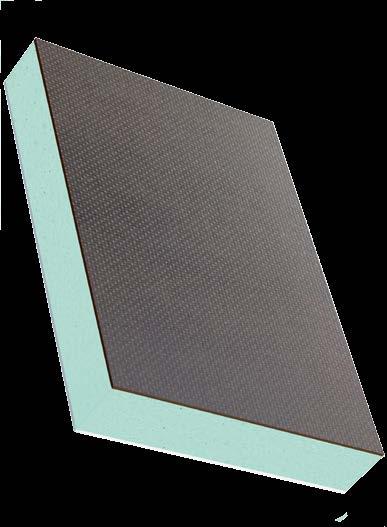

32 COSMO Tech - GFK po jednej stronie płyta sitodrukowa, rdzeń TK, po drugiej stronie GFK Sitodruk, 5-warstwowa brzoza multiplex, 145g żywica fenolowa Powłoka zewnętrzna / Tworzywo sztuczne wzmacniane włóknem szklanym (GFK) splot dwu- lub wieloosiowy Tworzywo termoplastyczne (TK) doskonałe właściwości mechaniczne niewielki ciężar montaż wkrętów za pomocą powszechnie dostępnych wkrętaków do drewna wysoka wytrzymałość na ściskanie duża sztywność wysokie obciążenie niszczące powierzchnia sitodrukowa sprawdziła się już w przemyśle motoryzacyjnym ekologiczny materiał wkładek (całkowicie biodegradowalny) Przykładowe zastosowania Formaty element podłogowy przy budowie pojazdów na zapytanie zewnętrzne rdzenia ciepła U ,5 6,5 18 / TK200 9,5 1, ,5 6,5 21 / TK200 10,1 1,40 COSMO Tech - GFK po obu stronach GFK, rdzeń TK Tworzywo sztuczne wzmacniane włóknem szklanym (GFK) Tworzywo termoplastyczne (TK) minimalne wchłanianie wilgoci doskonałe właściwości mechaniczne niewielki ciężar montaż wkrętów za pomocą powszechnie dostępnych wkrętaków do drewna trwała odporność na działanie wilgoci brak zjawiska pęcznienia brak zmiany wymiarów wysoka wytrzymałość na ściskanie ekologiczny materiał rdzenia (całkowicie biodegradowalny) Zakresy zastosowania Formaty branża motoryzacyjna na zapytanie zewnętrzne rdzenia ciepła U ,5 20 / TK150 7,9 1, ,5 26 / TK150 8,8 1, ,5 20 / TK200 8,9 1, ,5 26 / TK200 10,1 1,26 32

33 COSMO Tech - CFK po jednej stronie płyta sitodrukowa, rdzeń TK, po drugiej stronie CFK Sitodruk, 5-warstwowa brzoza multiplex, 145g żywica fenolowa Powłoka zewnętrzna / Tworzywo sztuczne wzmacniane włóknami węglowymi (CFK) splot dwu- lub wieloosiowy Tworzywo termoplastyczne (TK) doskonałe właściwości mechaniczne niewielki ciężar montaż wkrętów za pomocą powszechnie dostępnych wkrętaków do drewna wysoka wytrzymałość na ściskanie duża sztywność wysokie obciążenie niszczące ekologiczny materiał wkładek (całkowicie biodegradowalny) Przykładowe zastosowania Formaty element podłogowy przy budowie pojazdów na zapytanie zewnętrzne rdzenia ciepła U ,5 6,5 18 / TK200 9,5 1, ,5 6,5 21 / TK200 10,1 1,40 COSMO Tech - DSP po obu stronach cienka płyta wiórowa, rdzeń EPS, wklejka TK Cienka płyta wiórowa, biała folia Ekspandowana pianka polistyrenowa (EPS) z wklejką z tworzywa termoplastycznego (TK) niewielki ciężar dobra odporność na wilgoć montaż wkrętów za pomocą powszechnie dostępnych wkrętaków do drewna ekologiczny materiał wkładek (całkowicie biodegradowalny) Przykładowe zastosowania Format standardowy drzwi na poddasze (pokrywa, osłona) 1300x700 zewnętrzne rdzenia ciepła U / TK150 7,04 0,7 33

34 COSMO Therm - PVC po obu stronach PVC, rdzeń XPS/PR Badania Przykładowe zastosowania Format standardowy Płyty kompaktowe PVC Ekstrudowana pianka polistyrenowa (XPS); płyta recyklingowa PUR (PR) Izolacja od dźwięków powietrznych wg EN ISO Rw 36 (-1;-1) db, ift /Z11 odporność na czynniki pogodowe odporność na oddziaływanie promieniowania UV nadają się do piłowania, frezowania, szlifowania, wykonywania wpustów, wkręcania śrub i wiercenia do rozszerzania ram jako konstrukcja spodnia drzwi podnośnych/przesuwnych 3000x1500, 4000x1500 zewnętrzne rdzenia (XPS/PR) ciepła U /26/12 22,2 030/ , /26/18 22,5 030/070 0, /26/34 22,8 030/070 0, /26/48 22,9 030/070 0, /26/46 23,0 030/070 0, /26/48 23,1 030/070 0,37 COSMO Therm - PVC po obu stronach PVC, rdzeń XPS/TK Płyty kompaktowe PVC, białe z folią ochronną Ekstrudowana pianka polistyrenowa (XPS); Tworzywo termoplastyczne (TK) odporność na czynniki pogodowe odporność na oddziaływanie promieniowania UV nadają się do piłowania, frezowania, szlifowania, wykonywania wpustów, wkręcania śrub i wiercenia brak zjawiska pęcznienia brak zmiany wymiarów Przykładowe zastosowania Format standardowy do rozszerzania ram jako konstrukcja spodnia drzwi podnośnych/przesuwnych 3000x1500, 4000x1500 zewnętrzne rdzenia (XPS/PR) ciepła U /26/28 13,3 035/045 0, /26/26 13,4 035/045 0, /26/34 13,7 035/ , /26/48 13,9 035/045 0,35 34

35 COSMO Therm - PVC po obu stronach PVC, rdzeń XPS/PR, wkładka z folii wyciszającej Badania Płyty kompaktowe PVC, białe z folią ochronną Ekstrudowana pianka polistyrenowa (XPS); płyta recyklingowa PUR (PR) Izolacja od dźwięków powietrznych wg EN ISO Rw 40 (-1;-1) db, ift /Z10 izolacja akustyczna odporność na czynniki pogodowe odporność na oddziaływanie promieniowania UV nadają się do piłowania, frezowania, szlifowania, wykonywania wpustów, wkręcania śrub i wiercenia Przykładowe zastosowania Format standardowy do rozszerzania ram jako konstrukcja spodnia drzwi podnośnych/przesuwnych 3000x1500, 4000x1500 zewnętrzne rdzenia (XPS/PR) ciepła U /4,0/26/12 32,2 030/ , /4,0/26/18 32,3 030/070 0,50 COSMO Therm - PVC po obu stronach PVC, rdzeń XPS/TK, wkładka z folii wyciszającej Płyty kompaktowe PVC, białe z folią ochronną Ekstrudowana pianka polistyrenowa (XPS); Tworzywo termoplastyczne (TK) izolacja akustyczna odporność na czynniki pogodowe odporność na oddziaływanie promieniowania UV nadają się do piłowania, frezowania, szlifowania, wykonywania wpustów, wkręcania śrub i wiercenia brak zjawiska pęcznienia brak zmiany wymiarów Przykładowe zastosowania Format standardowy do rozszerzania ram jako konstrukcja spodnia drzwi podnośnych/przesuwnych 3000x1500, 4000x1500 zewnętrzne (XPS/TK) ciepła U /4,0/26/12 21,7 030/045 0, /4,0/26/18 21,8 030/045 0, /4,0/26/30 23,5 035/ ,39 35

36 made by Weiss Państwa przedstawiciel handlowy Weiss Chemie + Technik GmbH & Co. KG Hansastr. 2 D Haiger Tel.: +49 (0) 2773 / Faks: / se@weiss-chemie.de lat
