1 TECHNOLOGIA ABSORPCYJNA Technologię gazowych absorpcyjnych pomp rekomendują: Polska Organizacja Rozwoju Technologii Pomp Ciepła Polskie Stowarzyszenie Pomp Ciepła Forum Rozwoju Efektywnej Energii Zrzeszenie Audytorów Energetycznych

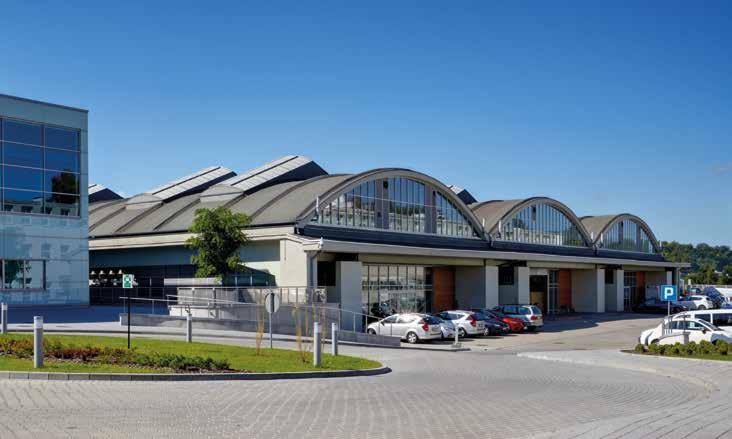

2 Pomorski Park Naukowo - Technologiczny siedziba główna Gazuno Niniejsza broszura została sporządzona przez Gazuno Langowski Sp. J. Jej częściowe lub całkowite kopiowanie jest zabronione. Z uwagi na ciągły wzrost jakości produktów, firma Gazuno Langowski Sp. J. zastrzega sobie prawo do zmian w niniejszej broszurze bez wcześniejszego zawiadomienia.

3 SPIS TREŚCI TECHNOLOGIA ABSORPCYJNA... 4 ZALETY URZĄDZEŃ ABSORPCYJNYCH... 6 WARUNKI TECHNICZNE 2017/ URZĄDZENIA ABSORPCYJNE... 8 KOSZT PRODUKCJI kwh i GJ (gaz ziemny) KOSZT PRODUKCJI kwh i GJ (gaz płynny LPG) MIEJSKI OŚRODEK POMOCY RODZINIE W BIAŁYMSTOKU SZKOŁA PODSTAWOWA IM. JANA PAWŁA II W LIPNICY WIELKIEJ SŁUPSKI INKUBATOR TECHNOLOGICZNY DOM JEDNORODZINNY W GDYNI Gazuno Gazowe Pompy Ciepła 3

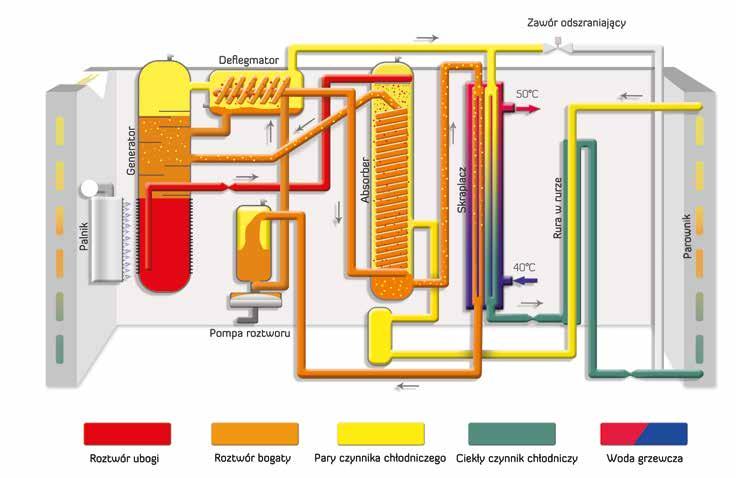

4 TECHNOLOGIA ABSORPCYJNA OPARTA NA PATENCIE ALBERTA EINSTEINA Układ chłodniczy napędzany jest ciepłem ze spalania gazu i pozwala pobrać energię z otoczenia. Suma energii napędowej i odnawialnej przekazywana jest do instalacji grzewczej. Gazowe absorpcyjne urządzenia Robur w swoim działaniu opierają się na patencie Alberta Einsteina i Leo Szilarda z 1930 roku dotyczącym urządzenia chłodniczego, które ma możliwość przenoszenia energii cieplnej z miejsca o niższej temperaturze do miejsca o temperaturze wyższej dzięki m.in. różnicy ciśnień, różnicy gęstości, zastosowaniu absorbentu oraz dostarczaniu, np. poprzez spalanie gazu czy podłączenie elektrycznego elementu grzejnego. Urządzenie opatentowane przez Einsteina i Szilarda pracuje dzięki przemianom termodynamicznym zachodzącym w układzie. Nie potrzebuje do tego celu żadnych części mechanicznych. Urządzenia Robur w pełni wykorzystują wiedzę zawartą w patencie. ZASADA DZIAŁANIA ABSORPCYJNEJ POMPY CIEPŁA Absorpcyjna pompa realizuje układ chłodniczy bardzo zbliżony do pomp sprężarkowych. Podstawową różnicą w budowie jest część napędowa układu. Zamiast sprężarki stosowanej w typowych pompach w urządzeniu absorpcyjnym zastosowany jest układ generator-absorber. Podczas spalania paliwa w palniku gazowym (urządzenia zasilane są gazem ziemnym lub LPG) w komorze spalania wytwarza się ciepło dostarczane do warnika. Pod jego wpływem z roztworu bogatego (amoniak/woda) następuje odparowywanie amoniaku. Pary amoniaku o wysokim ciśnieniu i temperaturze przechodzą przez półki rektyfikatora. W procesie rektyfikacji pary amoniaku ulegają reakcji z roztworem bogatym, w wyniku czego w znacznej części pozbawiane są pary wodnej. Czynnik trafia do deflegmatora, gdzie następuje dalsze oczyszczanie pary amoniaku z pary wodnej. Następnie pary amoniaku oddają ciepło w skraplaczu (podgrzewając wodę na cele c.o. / c.w.u.) i w postaci ciekłej czynnik dopływa do elementu rozprężnego. Dalej ciekły amoniak o niskim ciśnieniu i temperaturze doprowadzany jest do parownika, gdzie pobiera ciepło z dolnego źródła i odparowuje. W absorberze pary amoniaku absorbowane są przez roztwór ubogi. Roztwór ten kierowany jest do absorbera z dolnej części warnika, zostaje on rozprężony do niskiego ciśnienia i rozpylony w absorberze. Amoniak pochłaniany jest przez krople wody i w ten sposób powstaje roztwór bogaty. Mieszanina bogata w amoniak kierowana jest do skraplacza, gdzie oddaje do wody grzewczej ciepło powstałe w procesie absorpcji. 4 Gazuno Gazowe Pompy Ciepła

5 Pompy są w stanie wykorzystywać źródła o niskiej temperaturze. Energia ze źródeł odnawialnych obecna jest w: POWIETRZU: pompy pobierają ciepło z powietrza zewnętrznego za pomocą wymiennika lamelowego, przepływ powietrza wymuszony jest przez wentylator urządzenia. WODZIE: ciepło akumulowane w wodzie w dużych zbiornikach wodnych, np. jeziorach lub ciekach wodnych, np. w rzekach, jak również w warstwach wodonośnych może być pozyskiwane poprzez pompowanie wody do odpowiednich wymienników, a następnie przekazywane na parownik urządzenia. GRUNCIE: przy użyciu specjalnych wymienników instalowanych w gruncie (np. sondy pionowe) połączonych z pompą możliwe jest pozyskiwanie zakumulowanego w ziemi. Gazuno Gazowe Pompy Ciepła 5

6 ZALETY URZĄDZEŃ ABSORPCYJNYCH KONCEPCJA W ZGODZIE Z NATURĄ Niska emisja CO 2 oraz pyłów PM 2,5 i PM 10 czyni system ekologicznym i przyjaznym środowisku. NOWY STANDARD Wskaźnik EP niższy od 37% do 65% przy samej modernizacji źródła, co pomaga w spełnieniu warunków technicznych ustanowionych na 2017 i 2021 r. DOFINANSOWANIA Wykorzystanie odnawialnych źródeł energii w pozwala na dofinansowanie nawet 85% ów inwestycji. m 2 PROJEKTOWANIE ZEWNĘTRZNY MONTAŻ Zewnętrzna instalacja urządzeń pozwala na zredukowanie wielkości pomieszczenia technicznego. Dzięki temu inwestor oszczędza pieniądze oraz zyskuje dodatkową przestrzeń użytkową. POMOC TECHNICZNA Do każdej instalacji podchodzimy indywidualnie, dobierając urządzenia, tworząc schematy technologiczne czy też analizy eksploatacji. BIM Wskazujemy nowoczesne narzędzia do projektowania, takie jak BIM (Modelowanie Informacji o Budynku). Stworzyliśmy kompletną bibliotekę naszych urządzeń w programie Revit. UKŁAD CHŁODNICZY GAZ OSZCZĘDNOŚCI EKSPLOATACJA R717 krąży w hermetycznie zamkniętym układzie absorpcyjnym, czyli jest całkowicie bezpieczny, a sam układ bezawaryjny. AUTOMATYZACJA Wykorzystanie gazu, jako paliwa, jest bardziej ekologiczne niż w przypadku innych urządzeń grzewczych, co przyczynia się do zmniejszenia emisji zanieczyszczeń do atmosfery. MODERNIZACJA ŹRÓDŁA Roczne oszczędności na poziomie około 20-75% w porównaniu do innych źródeł energii. F-GAZY Całkowite zautomatyzowanie systemu, czyni go bezobsługowym i niewymagającym 24h nadzoru oraz umożliwia monitorowanie pracy urządzeń z poziomu przeglądarki internetowej. Wysoki parametr wody grzewczej (do 65 C) pozwala na zastosowanie urządzeń do termomodernizacji bez konieczności wymiany instalacji. Brak f-gazów w urządzeniu niweluje obowiązki oraz y eksploatacyjne wynikające z ustawy o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych. 6 Gazuno Gazowe Pompy Ciepła

7 WARUNKI TECHNICZNE 2017/2021 DANE I ZAŁOŻENIA budynek jednorodzinny lokalizacja Kraków powierzchnia 128 m 2 standard WT 2017 dwa warianty: wentylacja grawitacyjna i mechaniczna z odzyskiem Cena gazu GZ50 1,91 zł/m 3 Wartość opałowa gazu GZ50 10,0 kwh/m 3 Cena prądu 0,55 zł/kwh WSPÓŁCZYNNIK NAKŁADU NIEODNAWIALNEJ ENERGII PIERWOTNEJ W i Nośnik energii końcowej Współczynnik nakładu w i Gaz 1,1 Węgiel 1,1 Biomasa 0,2 Kogeneracja 0,8 Energia elektryczna 3,0 PV 0,7 Budynek mieszkalny: Cząstkowe maksymalne wartości wskaźnika EP H+W na potrzeby ogrzewania, wentylacji oraz przygotowania ciepłej wody użytkowej [kwh/(m 2 x rok)] od 1 stycznia 2014 r. od 1 stycznia 2017 r. od 1 stycznia 2021 r.* a) jednorodzinny b) wielorodzinny c) zamieszkania zbiorowego Budynek użyteczności publicznej: a) opieki zdrowotnej b) pozostałe c) gospodarczy, magazynowy i produkcyjny EP EP max Gazowy kocioł kondensacyjny Wentylacja grawitacyjna Gazowy kocioł kondensacyjny + instalacja solarna Sprężarkowa pompa Gazowa absorpcyjna pompa Gazowy kocioł kondensacyjny Wentylacja mechaniczna z odzyskiem Gazowy kocioł kondensacyjny + instalacja solarna Sprężarkowa pompa Gazowa absorpcyjna pompa EU EK 108,2 126,4 31,1 74,7 87,5 105,7 29,6 61,4 EP 125,7 98,3 93,5 87,4 111,2 83,8 88,9 81 EP wymagane WT * Od 1 stycznia 2019 r. w przypadku budynków zajmowanych przez władze publiczne oraz będących ich własnością. Gazuno Gazowe Pompy Ciepła 7

8 URZĄDZENIA ABSORPCYJNE ErP A + ErP A ++ ErP A + ErP A ++ GAHP-A / GAHP-A Indoor GAHP-GS GAHP-AR GAHP-WS Kondensacyjna gazowa absorpcyjna pompa typu powietrze / woda Kondesacyjna gazowa absorpcyjna pompa typu grunt / woda Rewersyjna gazowa absorpcyjna pompa typu powietrze / woda Kondensacyjna gazowa absorpcyjna pompa typu woda / woda Montaż Dwa modele pompy : montaż zewnętrzny i montaż wewnętrzny (Indoor). Montaż Dwa modele pompy : montaż zewnętrzny i montaż wewnętrzny. Montaż Rewersyjna pompa do instalacji zewnętrznej. Montaż Dwa modele pompy : montaż zewnętrzny i montaż wewnętrzny. Woda grzewcza Produkcja wody grzewczej do temperatury maksymalnej 65 C. Woda grzewcza Produkcja wody grzewczej do temperatury maksymalnej 65 C. Woda grzewcza/lodowa Produkcja wody grzewczej do temperatury maksymalnej 60 C lub wody lodowej o temperaturze minimalnej 3 C. Woda grzewcza/lodowa Produkcja wody grzewczej do temperatury maksymalnej 65 C oraz wody lodowej o temperaturze minimalnej 3 C. Efektywność 164% (A7/ W35) dzięki wykorzystaniu energii odnawialnej z powietrza. Efektywność 165% (B0/W35) dzięki wykorzystaniu energii odnawialnej z gruntu. Efektywność 150% (A7/W35) dzięki wykorzystaniu energii odnawialnej z powietrza. Efektywność 174% (W10/W35). W przypadku skojarzonego wytwarzania i chłodu np. w procesach technologicznych, uzyskiwana efektywność nominalna to 244%. Moc grzewcza (A7/W35) Moc grzewcza (B0/W35) 41,3 kw 41,6 kw 37,8 kw 43,9 kw Wydajność chłodnicza (B0/W35) Moc grzewcza (A7/W35) Wydajność chłodnicza (A35/W7) Moc grzewcza (W10/W35) Wydajność chłodnicza (W10/W35) 16,4 kw 16,9 kw 17,6 kw 8 Gazuno Gazowe Pompy Ciepła

9 ErP A ++ ErP A K18 / K18 Indoor GA ACF GA ACF HR AY Kondensacyjna gazowa absorpcyjna pompa typu powietrze / woda Gazowa absorpcyjna wytwornica wody lodowej Gazowa absorpcyjna wytwornica wody lodowej z odzyskiem Kondensacyjny kocioł gazowy Montaż Dwa modele pompy : montaż zewnętrzny i montaż wewnętrzny (Indoor). Montaż Wytwornica wody lodowej do montażu zewnętrznego. Montaż Wytwornica wody lodowej do montażu zewnętrznego. Montaż Kocioł gazowy przeznaczony do instalacji zewnętrznej. Woda grzewcza Produkcja wody grzewczej do temperatury maksymalnej 65 C. Woda lodowa Produkcja wody lodowej o temperaturze minimalnej 3 C. Woda lodowa/grzewcza Produkcja wody lodowej o temperaturze minimalnej 3 C i jednoczesna produkcja c.w.u. do 80 C. Woda grzewcza Produkcja wody grzewczej do 80 C. Efektywność 169% (A7/W35) dzięki wykorzystaniu energii odnawialnej z powietrza. Redukcja zapotrzebowania na energię elektryczną do 86%. Moc grzewcza (A7/W35) 18,9 kw Wydajność chłodnicza (A35/W7) 17,7 kw Wydajność chłodnicza (A35/W7) 17,9 kw Moc grzewcza 34,4 kw Gazuno Gazowe Pompy Ciepła 9

10 KOSZT PRODUKCJI kwh i GJ (gaz ziemny) Temp. Zewnętrzna (dla GS i WS temp. dolnego źródła) Warunki Pracy Temp. medium na wyjściu z urządzenia Efektywność G.U.E. Wartość opałowa gazu E (G20) z uwzględnieniem efektywności Koszt kwh i GJ Ilość zużytego paliwa do 1 kwh Koszt gazu do 1 kwh Zużycie prądu do 1 kwh Koszt prądu do 1 kwh Koszt 1 kwh Koszt 1 GJ [ C] [ C] [ - ] [kwh/m 3 ] [m 3 ] [zł] [kw] [zł] [zł] [zł] GZ 50 gazowa absorpcyjna pompa GAHP-A HT typu powietrze/woda ,10 11,55 0,087 0,17 0,030 0,02 0,18 50, ,15 12,08 0,083 0,16 0,029 0,02 0,17 48, ,30 13,63 0,073 0,14 0,026 0,01 0,15 42, ,39 14,63 0,068 0,13 0,024 0,01 0,14 39, ,49 15,65 0,064 0,12 0,022 0,01 0,13 37, ,58 16,59 0,060 0,12 0,021 0,01 0,13 35,20 gazowa rewersyjna absorpcyjna pompa GAHP-AR typu powietrze/woda tryb grzania ,99 10,40 0,096 0,18 0,034 0,02 0,20 56, ,02 10,71 0,093 0,18 0,033 0,02 0,20 54, ,16 12,18 0,082 0,16 0,029 0,02 0,17 47, ,24 13,02 0,077 0,15 0,027 0,01 0,16 44, ,35 14,18 0,071 0,13 0,025 0,01 0,15 41, ,49 15,65 0,064 0,12 0,022 0,01 0,13 37,33 tryb chłodzenia 0 7 0,74 7,77 0,129 0,25 0,045 0,02 0,27 75, ,74 7,77 0,129 0,25 0,045 0,02 0,27 75, ,74 7,77 0,129 0,25 0,045 0,02 0,27 75, ,73 7,67 0,130 0,25 0,046 0,03 0,27 76, ,67 7,04 0,142 0,27 0,050 0,03 0,30 83,02 gazowa absorpcyjna pompa GAHP-GS typu grunt/woda ,49 15,65 0,064 0,12 0,011 0,01 0,13 35, ,55 16,28 0,061 0,12 0,010 0,01 0,12 34, ,59 16,70 0,060 0,11 0,010 0,01 0,12 33, ,63 17,12 0,058 0,11 0,010 0,01 0,12 32, ,66 17,43 0,057 0,11 0,010 0,01 0,11 31,94 gazowa absorpcyjna pompa GAHP-WS typu woda/woda ,56 16,42 0,061 0,12 0,010 0,01 0,12 33, ,65 17,33 0,058 0,11 0,010 0,01 0,12 32, ,69 17,75 0,056 0,11 0,010 0,01 0,11 31, ,73 18,17 0,055 0,11 0,009 0,01 0,11 30, ,73 18,17 0,055 0,11 0,009 0,01 0,11 30, ,73 18,17 0,055 0,11 0,009 0,01 0,11 30,64 10 Gazuno Gazowe Pompy Ciepła

11 KOSZT PRODUKCJI kwh i GJ (gaz płynny LPG) Temp. Zewnętrzna (dla GS i WS temp. dolnego źródła) Warunki Pracy Temp. medium na wyjściu z urządzenia Efektywność G.U.E. Wartość opałowa gazu E (G20) z uwzględnieniem efektywności Koszt kwh i GJ Ilość zużytego paliwa do 1 kwh Koszt gazu do 1 kwh Zużycie prądu do 1 kwh Koszt prądu do 1 kwh Koszt 1 kwh Koszt 1 GJ [ C] [ C] [ - ] [kwh/m 3 ] [m 3 ] [zł] [kw] [zł] [zł] [zł] LPG gazowa absorpcyjna pompa GAHP-A HT typu powietrze/woda ,10 14,16 0,071 0,21 0,030 0,02 0,23 63, ,15 14,80 0,068 0,20 0,029 0,02 0,22 60, ,30 16,71 0,060 0,18 0,026 0,01 0,19 53, ,39 17,93 0,056 0,17 0,024 0,01 0,18 50, ,49 19,18 0,052 0,16 0,022 0,01 0,17 46, ,58 20,33 0,049 0,15 0,021 0,01 0,16 44,20 gazowa rewersyjna absorpcyjna pompa GAHP-AR typu powietrze/woda tryb grzania ,99 12,74 0,078 0,24 0,034 0,02 0,25 70, ,02 13,13 0,076 0,23 0,033 0,02 0,25 68, ,16 14,93 0,067 0,20 0,029 0,02 0,22 60, ,24 15,96 0,063 0,19 0,027 0,01 0,20 56, ,35 17,37 0,058 0,17 0,025 0,01 0,19 51, ,49 19,18 0,052 0,16 0,022 0,01 0,17 46,87 tryb chłodzenia 0 7 0,74 9,52 0,105 0,32 0,045 0,02 0,34 94, ,74 9,52 0,105 0,32 0,045 0,02 0,34 94, ,74 9,52 0,105 0,32 0,045 0,02 0,34 94, ,73 9,40 0,106 0,32 0,046 0,03 0,34 95, ,67 8,62 0,116 0,35 0,050 0,03 0,38 104,24 gazowa absorpcyjna pompa GAHP-GS typu grunt/woda ,49 19,18 0,052 0,16 0,011 0,01 0,16 45, ,55 19,95 0,050 0,15 0,010 0,01 0,16 43, ,59 20,46 0,049 0,15 0,010 0,01 0,15 42, ,63 20,98 0,048 0,14 0,010 0,01 0,15 41, ,66 21,36 0,047 0,14 0,010 0,01 0,15 40,50 gazowa absorpcyjna pompa GAHP-WS typu woda/woda ,56 20,12 0,050 0,15 0,010 0,01 0,15 43, ,65 21,25 0,047 0,14 0,010 0,01 0,15 40, ,69 21,76 0,046 0,14 0,010 0,01 0,14 39, ,73 22,27 0,045 0,13 0,009 0,01 0,14 38, ,73 22,27 0,045 0,13 0,009 0,01 0,14 38, ,73 22,27 0,045 0,13 0,009 0,01 0,14 38,86 Gazuno Gazowe Pompy Ciepła 11

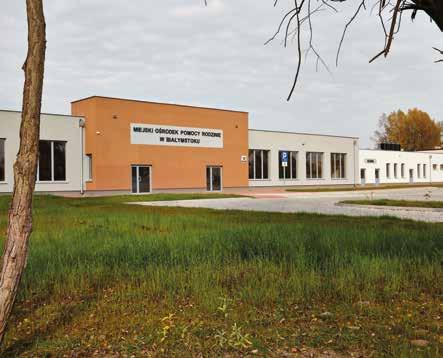

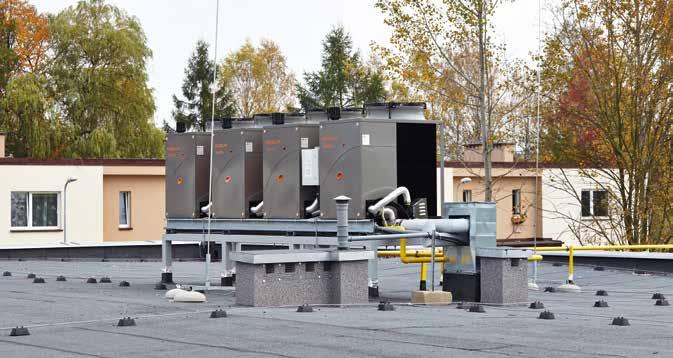

12 MIEJSKI OŚRODEK POMOCY RODZINIE W BIAŁYMSTOKU inwestycja rodzaj budynku działalność nazwa budynku inwestor miejscowość data uruchomienia systemu sektor publiczny społeczno - opiekuńcza Miejski Ośrodek Pomocy Rodzinie Zarząd Mienia Komunalnego w Białymstoku Białystok y y inwestycyjne y eksploatacyjne zł brutto zł/rok system grzewczy moc grzewcza zastosowane urządzenia 153,1 kw 4 x GAHP-A HT S1 1) OPIS SYSTEMU GRZEWCZEGO W sezonie zimowym pompy stanowią podstawowe źródło. Dodatkowo urządzenia Robur podgrzewają ciepłą wodę użytkową przez cały rok. Sanitarny przegrzew c.w.u. realizowany jest przez grzałkę elektryczną. Po stronie pierwotnej instalacji zastosowano glikol, który zabezpiecza układ przed ewentualnym zamarznięciem. Ciepło przekazywane jest poprzez wymienniki. Urządzenia współpracują z jednym zbiornikiem buforowym o pojemności 750 l. Pompy sterowane są za pomocą automatyki dedykowanej. Dodatkowo automatyka zarządza obiegami grzewczymi, zaworami, pompami cyrkulacyjnymi,a także pozwala na odczyt temperatury w buforze. ANALIZA KOSZTÓW EKSPLOATACYJNYCH okres grzewczy temperatura okresu grzewczego moc efektywność zużycie paliwa zużycie prądu jednostkowy sezonowy [ C] [kw] [%] [m 3 /h] [kw] [zł/h] [zł] [zł] okres I poniżej -15 ⁰C ,40 2,35 20, okres II -10 ⁰C do -15 ⁰C ,87 2,06 17, okres III -5 ⁰C do -10 ⁰C ,32 1,76 13, okres IV 0 ⁰C do -5 ⁰C ,95 1,47 10, okres V 5⁰C do 0 ⁰C ,63 1,18 8, okres VI 10 ⁰C do 5 ⁰C ,60 0,88 5, okres VII 15 ⁰C do 10 ⁰C ,69 0,59 3, c.w.u. okres letni ,39 0,47 3, roczny ) GAHP-A S1 - gazowa absorpcyjna pompa typu powietrze-woda w wersji wyciszonej 12 Gazuno Gazowe Pompy Ciepła

13 DODATKOWE INFORMACJE Porównanie szacowanych informacji w analizie z rzeczywistymi danymi roczne zużycie gazu [m 3 ] roczny eksploatacyjny [zł] szacowane rzeczywiste odchyłka [%] % % SPEŁNIENIE WARTOŚCI GRANICZNEJ WT2017 EP H+W - 55,24 EP H+W - 60 szacowana EP H+W (dla omawianego budynku) wartość EP opisywanego budynku wartość graniczna WT Wartość EP [-] OPINIA INWESTORA Przy planowaniu inwestycji dużo uwagi poświęciliśmy na dobór odpowiedniego źródła zasilania w energię cieplną podkreśla Andrzej Ostrowski (szef Zarządu Mienia Komunalnego) W tym rejonie miasta nie można było skorzystać z systemowego. Zależało mi, aby w gminie pojawiały się urządzenia wykorzystujące odnawialne źródła energii. Stąd decyzja o wykorzystaniu powietrznych, gazowych absorpcyjnych pomp, włoskiej firmy Robur. Za dostawę urządzeń oraz ich uruchomienie odpowiedzialna była gdyńska firma Gazuno. Gazowa absorpcyjna pompa, oprócz spalania gazu, które jest potrzebne do napędu układu chłodniczego, dodatkowo uzyskuje ciepło ze źródła odnawialnego, jakim jest powietrze. Suma energii napędowej i odnawialnej przekazywana jest do instalacji grzewczej, dzięki czemu efektywność energetyczna urządzenia osiąga wartość do 165%. Urządzenie jest więc zdecydowanie najbardziej ekonomiczne w dla potrzeb c.o. i c.w.u. Powstał węzeł cieplny, w którym zlokalizowano rozdzielacze instalacji grzewczej wraz z automatyką. źródło: Biuletyn Informacyjny Podlaskiej Okręgowej Izby Architektów, nr 2(49)/2015, czerwiec 2015 Białystok Gazuno Gazowe Pompy Ciepła 13

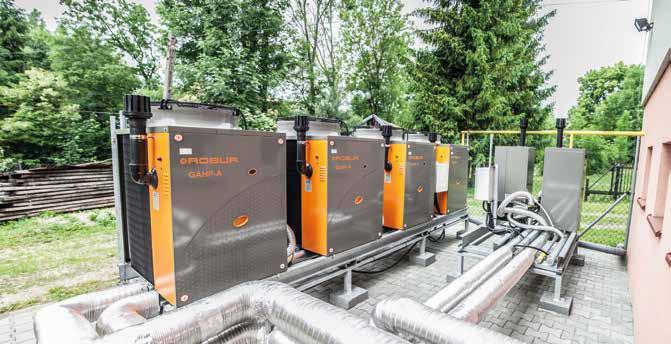

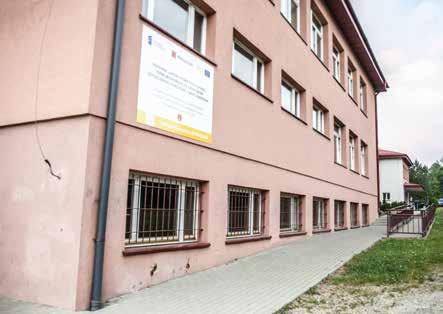

14 SZKOŁA PODSTAWOWA IM. JANA PAWŁA II W LIPNICY WIELKIEJ inwestycja rodzaj budynku działalność nazwa budynku inwestor miejscowość data uruchomienia systemu sektor publiczny szkolnictwo Szkoła Podstawowa w Lipnicy Wielkiej Gmina Korzenna Lipnica Wielka y y inwestycyjne y eksploatacyjne zł brutto zł/rok system grzewczy moc grzewcza zastosowane urządzenia 221,9 kw 4x GAHP-A HT S1 1) 2x AY 2) OPIS SYSTEMU GRZEWCZEGO Zastosowano zestaw składający się z czterech gazowych absorpcyjnych pomp oraz zestaw składający się z dwóch kotłów kondensacyjnych. Pompy stanowią główne źródło. W momentach szczytowych obciążeń pompy wspomagane są kotłami kondensacyjnymi. Kotły odpowiadają także za produkcję ciepłej wody użytkowej w przeciągu całego roku kalendarzowego. Instalacja solarna ładuje dwa bufory, skąd wstępnie podgrzany czynnik roboczy kierowany jest na zbiornik buforowy centralnego ogrzewania oraz zasobnik ciepłej wody użytkowej. Poprzez wężownice ciepło oddawane jest medium krążącym w zbiornikach (woda grzewcza c.o. oraz c.w.u.), które dogrzewane są jeszcze przez absorpcyjne pompy oraz kotły gazowe. Pozwala to bardzo efektywnie wykorzystywać energię OZE, co czyni system bardzo ekonomicznym. ANALIZA KOSZTÓW EKSPLOATACYJNYCH okres grzewczy temperatura okresu grzewczego moc zużycie paliwa zużycie prądu jednostkowy sezonowy roczny [ C] [kw] [%] [kw] [zł/h] [zł] [zł] okres I poniżej -15 ⁰C ,82 2,66 39, okres II -10 ⁰C do -15 ⁰C ,91 2,64 33, okres III -5 ⁰C do -10 ⁰C ,89 2,64 27, okres IV 0 ⁰C do -5 ⁰C 107 9,65 2,52 21, okres V 5⁰C do 0 ⁰C 86 7,46 2,02 16, okres VI 10 ⁰C do 5 ⁰C 64 5,17 1,51 11, okres VII 15 ⁰C do 10 ⁰C 43 3,23 1,01 7, ) GAHP-A S1 - gazowa absorpcyjna pompa typu powietrze-woda w wersji wyciszonej 2) AY - kondensacyjny kocioł gazowy 14 Gazuno Gazowe Pompy Ciepła

15 DODATKOWE INFORMACJE Porównanie ów przed i po modernizacji budynku, w postacji wymiany kotłów węglowych na urządzenia firmy ROBUR przed modernizacją po modernizacji okres czasu zużycie paliwa (gaz, węgiel) 41 [t] 9638 [m 3 ] paliwa (gaz, węgiel) zł zł zużycie energii elektrycnej w całym budynku energii elektrycnej zużytej w całym budynku kw kw zł zł serwisu/przeglądu zł y związane z palaczami zł - opłata środowiskowa zł - łączny zł zł Łączne y eksploatacyjne zł po modernizacji zł przed modernizacją OPINIA DYREKTORA SZKOŁY PODSTAWOWEJ IM. JANA PAWŁA II W LIPNICY WIELKIEJ Obiekt wymagający dużego nakładu finansowego w związku z ogrzewaniem. Do tej pory były to y wyjątkowo duże. Przechodziliśmy z ogrzewania węglowego, tradycyjnych piecy węglowych, na ogrzewanie oparte o pompy powietrza firmy Robur (...), dodatkowo kotły kondensacyjne, które wspierają ogrzewanie ciepłej wody. (...) Całość powiedzmy tamtego sezowu grzewczego, nazwę go węglowym to rząd wielkości około 98 tysięcy, jeżeli chodzi o sezon oparty już o nowe rozwiązania, pompy, to rząd wielkości 36 tysięcy. Są to urządzenia, które praktycznie działają bezobsługowo. Są to duże różnice, które na pewno jeśli chodzi o budżet są istotne dlatego polecam szczególnie tego typu rozwiązania. Cały wywiad referencyjny dostępny na naszym kanale Youtube /gazunogazowepompyciepla Gazuno Gazowe Pompy Ciepła 15

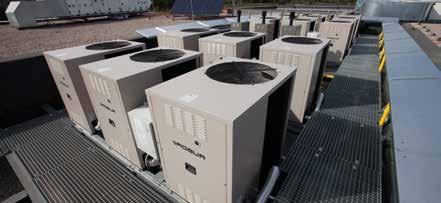

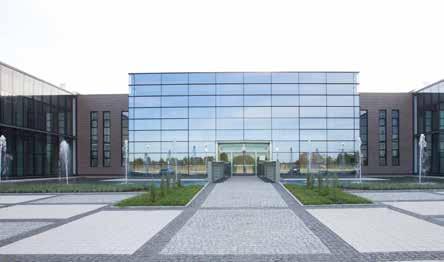

16 SŁUPSKI INKUBATOR TECHNOLOGICZNY inwestycja rodzaj budynku działalność nazwa budynku inwestor miejscowość data uruchomienia systemu sektor publiczny Centrum Rozwoju Przedsiębiorczości Centrum Badawczo- Rozwojowe Centrum Szkoleniowo- Konferencyjne Słupski Inkubator Technologiczny Pomorska Agencja Rozwoju Regionalnego (PARR) Słupsk y y inwestycyjne y eksploatacyjne zł zł system grzewczy moc grzewcza moc chłodnicza zastosowane urządzenia 420 kw 260 kw 9 x GAHP-AR 1) 3 x AY 2) 5 x GA ACF 3) 1 x GA-ACF HR 4) OPIS SYSTEMU Urządzenia zasilają wymienniki w centralach wentylacyjnych, instalację grzejnikową oraz klimakonwektory. W sezonie grzewczym podstawowe źródło stanowią pompy GAHP-AR. W okresach szczytowego zapotrzebowania na ciepło, moc grzewcza uzupełniana jest przez zewnętrzne kotły AY. W lecie pompy pracują jak wytwornice wody lodowej, a szczytowe zapotrzebowanie na chłód uzupełniane jest przez wytwornice wody lodowej ACF. Dodatkowo występuje darmowa produkcja c.w.u w czasie pracy wytwornic wody lodowej z odzyskiem. 1) GAHP-AR S - rewersyjna gazowa absorpcyjna pompa typu powietrze-woda w wersji wyciszonej 2) AY - kondensacyjny kocioł gazowy 3) GA-ACF - gazowa absorpcyjna wytwornica lodowa 4) GA-ACF HR - gazowa absorpcyjna wytwornica lodowa z odzyskiem 16 Gazuno Gazowe Pompy Ciepła

17 ANALIZA KOSZTÓW EKSPLOATACYJNYCH okres grzewczy temperatura okresu grzewczego moc efektywność zużycie paliwa zużycie prądu jednostkowy sezonowy [ C] [kw] [%] [m 3 /h] [kw] [zł/h] [zł] [zł] okres I poniżej -15 ⁰C ,09 6,49 59, okres II -10 ⁰C do -15 ⁰C ,22 6,57 58, okres III -5 ⁰C do -10 ⁰C ,10 6,70 48, okres IV 0 ⁰C do -5 ⁰C ,01 6,45 39, okres V 5⁰C do 0 ⁰C ,37 5,68 32, okres VI 10 ⁰C do 5 ⁰C ,93 4,90 25, okres VII 15 ⁰C do 10 ⁰C ,26 3,61 18, chłodzenie 35 ⁰C 257, ,64 6,64 67, roczny DODATKOWE INFORMACJE Porównanie szacowanych informacji w analizie z rzeczywistymi danymi szacowane rzeczywiste odchyłka [%] roczne zużycie gazu [m 3 ] % roczny eksploatacyjny [zł] % SCHEMAT INSTALACJI OPINIA INWESTORA Unikalność SIT to nie tylko oryginalna architektoniczna bryła i ergonomia obiektu, ale również zaprojektowany tam system grzewczo-klimatyzacyjny oparty na absorpcyjnych urządzeniach Robur, które zostały wybrane ze względu na ich energooszczędność.(...) Zapewniają one zmniejszenie zużycia energii do 50% i redukują emisję CO 2 w stosunku do najlepszych kotłów kondensacyjnych. Dzięki wykorzystaniu OZE gwarantują inwestycji wysoką efektywność i niskie y eksploatacji. źródło: Gazuno Gazowe Pompy Ciepła 17

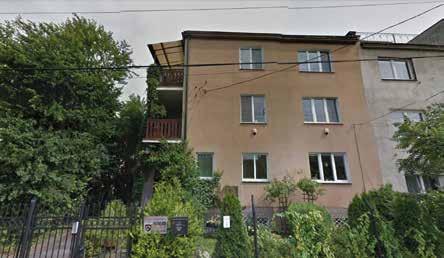

18 DOM JEDNORODZINNY W GDYNI inwestycja rodzaj budynku nazwa budynku inwestor miejscowość data uruchomienia systemu sektor mieszkaniowy dom jednorodzinny prywatny Gdynia y y inwestycyjne y eksploatacyjne zł brutto zł/rok system grzewczy moc grzewcza zastosowane urządzenia 22 kw 1 x K18 1) OPIS SYSTEMU GRZEWCZEGO Zastosowano instalację z małą gazową absorpcyjną pompą K18, którą umieszczono w ogrodzie. Tranzyt do pomieszczenia odbywa się poprzez rury prezizolowane. Układ grzewczy zasila bufor 200l. Do c.w.u. wykorzystywany jest podgrzewacz 300l z wężownicą o powierzchni wymiany 3,2 m 2, gdzie temperatura utrzymywana jest na poziomie ⁰C. Pompa ogrzewa pierwsze oraz drugie pietro, których powierzchnia wynosi około 170 m 2. Pomieszczenia w budynku ogrzewane są poprzez grzejniki płytowe z głowicami termostatycznymi. Temperatura medium ustalana jest na bazie krzywej pogodowej z wpływem temperatury pomieszczenia. ANALIZA KOSZTÓW EKSPLOATACYJNYCH okres grzewczy temperatura okresu grzewczego moc efektywność pompy zużycie paliwa zużycie prądu jednostkowy sezonowy [ C] [kw] [%] [m 3 /h] [kw] [zł/h] [zł] [zł] okres I poniżej -15 ⁰C % 1,15 9,99 8, okres II -10 ⁰C do -15 ⁰C % 1,17 5,53 5, okres III -5 ⁰C do -10 ⁰C % 1,19 1,25 3, okres IV 0 ⁰C do -5 ⁰C % 0,93 0,21 2, okres V 5⁰C do 0 ⁰C % 0,68 0,17 1, okres VI 10 ⁰C do 5 ⁰C 8 169% 0,47 0,12 1, okres VII 15 ⁰C do 10 ⁰C 5 171% 0,29 0,07 0, c.w.u. cały rok roczny DODATKOWE INFORMACJE Porównanie szacowanych informacji w analizie z rzeczywistymi danymi szacowane rzeczywiste odchyłka [%] roczne zużycie gazu [m 3 ] % roczny eksploatacyjny [zł] % 1) K18 - gazowa absorpcyjna pompa typu powietrza/woda 18 Gazuno Gazowe Pompy Ciepła

19 SCHEMAT INSTALACJI OPIS PROJEKTU HEAT4U Celem projektu było stworzenie jak najbardziej wydajnego rozwiązania dla potrzeb ogrzewania i ciepłej wody użytkowej w systemie istniejących, jednorodzinnych budynków mieszkalnych, które znacząco przyczyni się do wykorzystania odnawialnych źródeł energii oraz zracjonalizuje zużycie energii pierwotnej. Komisja Europejska dostrzegła możliwości przyznając w ramach siódmego programu ramowego, dofinansowanie na zaprojektowanie i wdrożenie na rynek gazowej pompy o mocy 18 kw, która idealnie wpasowuje się w zapotrzebowanie na energię cieplną dla domów jednorodzinnych. Nad projektem pracowało konsorcjum 14 największych europejskich organizacji zajmujących się projektowaniem, produkcją i badaniami naukowymi odnośnie energetyki. Prototypowanie Testowanie Walidacja Wprowadzanie na rynek Ocena technologii Modelowanie Integracja systemów Badania i rozwój Produkcja Projektowanie Gazuno Gazowe Pompy Ciepła 19
