1 NGRZEWNICE I KONWEKTORY GZOWE ROBUR

2 SPIS TREŚCI ROBUR Next-R OGÓLN CHRKTERYSTYK... 3 KONSTRUKCJ... 4 WYMIRY... 5 DNE TECHNICZNE... 6 INSTLCJ I MOŻLIWOŚCI MONTŻU... 7 KCESORI... 8 SCHEMT BLOKOWY... 9 SYSTEM FLOWIR... 9 ELEMENTY STEROWNI ROBUR Next-R C OGÓLN CHRKTERYSTYK 11 KONSTRUKCJ WYMIRY DNE TECHNICZNE INSTLCJ I MOŻLIWOŚCI MONTŻU 15 SCHEMT BLOKOWY SYSTEM FLOWIR ELEMENTY STEROWNI ROBUR G OGÓLN CHRKTERYSTYK 18 KONSTRUKCJ WYMIRY DNE TECHNICZNE INSTLCJ I MOŻLIWOŚCI MONTŻU 22 STEROWNIE CLRIO OGÓLN CHRKTERYSTYK 23 KONSTRUKCJ WYMIRY DNE TECHNICZNE INSTLCJ I MOŻLIWOŚCI MONTŻU 26 SCHEMT BLOKOWY PKIETY KOMINOWE 27 PRZYKŁDOWE INSTLCJE PKIETÓW KOMINOWYCH DOBÓR PKIETÓW KOMINOWYCH DL SERII Next-R 30 PRZYKŁDY OBLICZEŃ 31 DOBÓR PKIETÓW KOMINOWYCH DL SERII G 32 STRTY CIŚNIENI W PRZEWODCH KOMINOWYCH PROSTYCH PRZYKŁDY OBLICZEŃ 32 ROBUR Next-R OGÓLN CHRKTERYSTYK Nagrzewnica gazowa ROBUR Next-R Obciążenie cieplne [kw] 10,3-84,0 Moc grzewcza [kw] 9,7-76,5 Wydajność [m 3 /h] Masa [kg] Obudowa blacha stalowa malowana proszkowo Kolor pomarańczowy ZSTOSOWNIE Nagrzewnice gazowe z wentylatorem osiowym idealnie nadają się do ogrzewania budynków komercyjnych i przemysłowych każdej wielkości np. hale przemysłowe, sportowe, magazyny, obiekty sakralne, salony sprzedaży itp. DOSTĘPNE TYPY URZĄDZEŃ ROBUR Next-R Nagrzewnica z wentylatorem osiowym, przeznaczona do instalacji naściennej wewnątrz pomieszczeń. ROBUR Next-R V Nagrzewnica z wentylatorem osiowym, przeznaczona do instalacji pod sufitem wewnątrz pomieszczeń. Wersja podstropowa występuje w modelach Robur Next-R30 V, R40 V oraz R50 V. 2 3

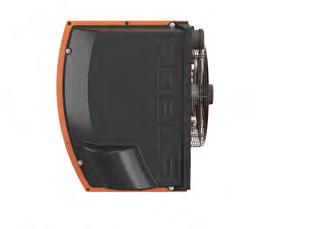

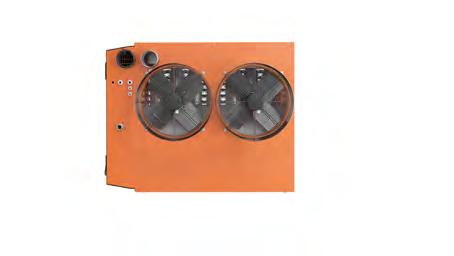

3 KONSTRUKCJ WYMIRY WYMIENNIK CIEPŁ W urządzeniach R15 oraz R20 zastosowane zostały karbowane wymienniki ciepła ze stali nierdzewnej, dzięki czemu urządzenie cechuje się mniejszymi gabarytami i niższą wagą. W pozostałych modelach wymiennik ciepła wykonany jest z aluminium, co cechuje się większą przewodność w stosunku do popularnych stalowych rozwiązań. Podwójne ożebrowanie oraz unikatowa konstrukcja umożliwia uzyskanie efektu podłogowego tj. mniejszego rozwarstwienia temperatury w ogrzewanym pomieszczeniu. Brak połączeń spawanych i łączenie wymienników z komorą spalania za pomocą specjalnych obejm gwarantuje pełną szczelność i wysoką niezawodność, co potwierdza ponad 10 tys. urządzeń sprzedanych w Polsce. WENTYLTOR NWIEWNY C D B H I E F J Wymiary [mm] ROBUR Next-R 15/20 30/ B C D E F G H I J Nagrzewnice gazowe ROBUR Next-R\Next-R V wyposażone są w wentylator osiowy, który charakteryzuje się cichą pracą oraz wysoką wydajnością energetyczną. Urządzenie spełnia wymogi ERP. G ROBUR Next-R PLNIK PREMIX WYKONNY ZE STLI NIERDZEWNEJ Prosta budowa, wykonanie ze stali nierdzewnej i brak połączeń spawanych wykluczają zmiany w strukturze materiału oraz zwiększają żywotność elementu. Wieloletnie doświadczenie firmy Robur gwarantuje niezawodność palnika. OBUDOW B C D H E F Wymiary [mm] ROBUR Next-R B C D E F G H I J Otwierana od boku obudowa umożliwia szybki i łatwy dostęp do najważniejszych części nagrzewnicy. I J G ROBUR Next-R

4 DNE TECHNICZNE Nagrzewnica gazowa ROBUR Next-R /30 V 40/40 V 50/50 V Tryb ogrzewania Nominalne obciążenie cieplne [kw] nominalna 15,5 20,5 28,0 38,3 49,0 69,0 84,0 (1) W stosunku do NCV (wartość opałowa netto). (2) Wartości mierzone na otwartej przestrzeni; przy rzeczywistej instalacji przepływ termiczny może osiągnąć większe odległości niż podane (w zależności od wysokości sufitu i jego izolacji termicznej). minimalna (1) 10,3 13,2 16,8 23,0 31,0 41,4 54,0 Nominalna moc grzewcza [kw] nominalna 14,1 18,7 25,5 35,0 44,6 62,8 76,4 minimalna 9,7 12,5 15,8 21,6 29,1 38,9 51,1 Sprawność [%] obiążenie nominalne 91,0 91,0 91,0 91,5 91,0 91,0 91,0 obciążenie minimalne 94,0 94,5 94,0 94,0 94,0 94,0 94,5 użyteczna przy 100% obicążenia cieplnego 90,7 90,7 90,7 91,2 90,6 90,5 90,6 Straty ciepła [%] Przez przewody spalinowe w trakcie pracy 9,00 9,00 9,00 8,50 9,00 9,00 9,00 urządzenia przez obudowę w trakcie pracy urządzenia 0,30 0,30 0,30 0,30 0,40 0,50 0,40 przy wyłączonym urządzeniu 0,25 0,25 0,25 0,25 0,25 0,25 0,25 Przyrost temperatury [K] moc nominalna 20,7 26,8 30,5 28,6 33,1 34,5 31,2 moc minimalna 14,2 17,9 18,9 17,7 21,6 21,4 20,9 Zasięg (prędkość graniczna < 0,5 m/s) (2) 13,0 15,0 18,0 20,0 25,0 28,0 40,0 Temperatura powietrza otoczenia [ o C] Parametry elektryczne maksymalna minimalna Zasilanie [V/Hz] napięcie 230/50 230/50 230/50 230/50 230/50 230/50 230/50 jednofazowe Zużycie energii elektrycznej [kw] 0,18 0,21 0,21 0,30 0,34 0,41 0,60 Zabezpieczenia [] 6,3 6,3 6,3 6,3 6,3 6,3 6,3 Dane montażowe Zużycie gazu [m 3 /h] G20 gaz ziemny (wartość nominalna) 1,64 2,17 2,96 4,05 5,18 7,33 8,89 G25 (wartość nominalna) 1,91 2,52 3,45 4,71 6,03 8,49 10,34 G25.1 (wartość nominalna) 1,91 2,52 3,44 4,71 6,02 8,48 10,32 G25.3 (wartość nominalna) 1,86 2,47 3,37 4,61 5,90 8,30 10,11 G27 (wartość nominalna) 2,00 2,65 3,61 4,94 6,33 8,91 10,84 G2.350 (wartość nominalna) 2,28 3,01 4,12 5,63 7,20 10,14 - Zużycie gazu [kg/h] G30 (wartość nominalna) 1,22 1,62 2,21 3,02 3,86 5,44 6,63 Zużycie gazu [kg/h] G31 (wartość nominalna) 1,20 1,59 2,17 2,98 3,81 5,36 6,53 Przepływ powietrza [m 3 /h] wartość nominalna Przyłącze gazu gwint [ ] 3/4 3/4 3/4 3/4 3/4 3/4 3/4 typ zewnętrzny wewnętrzny Wylot gazów spalinowych średnica (Ø) [mm] dopuszczalny spadek ciśnienia [Pa] typ instalacji B23, C13, C33, C53, C63 Wlot powietrza do spalania średnica (Ø) Zalecana wysokość [m] 2,2 2,5 3,0-3,5 3,0-3,5 3,0-3,5 3,0-3,5 3,0-3,5 Poziom mocy akustycznej Lw (maks.) [db()] 74,5 75,5 77,0 78,0 81,0 82,0 90,5 Ciśnienie akustyczne Lp dla odl. 5 metrów (maks.) [db()] 52,5 53,5 55,0 56,0 59,0 60,0 68,5 Masa [kg] w trakcie pracy INSTLCJ I MOŻLIWOŚCI MONTŻU 0, 35 m 2,2 m (1) Zalecane odległości montażowe ROBUR Next-R 0,4m 0,5 m (2) 5 m (2) 0, 2 m (1) minimalna zalecana wysokość montażu (2) minimalna odległość frontu urządzenia od przeszkody (3) odległość odpowiadająca szerokości urządzenia, pozwalająca na bezproblemowe otwarcie bocznej klapy Zalecane odległości montażowe ROBUR Next-R V 1 m 1 m Podczas doboru urządzenia należy zapewnić odpowiedni zasięg strumienia powietrza, mając na uwadze zasięgi nieizometryczne. H 1 m X (3) Konsola montażowa Umożliwia montaż naściecienny urządzenia oraz jego obrót w poziomie o 30 w każdą stronę. Wsporniki montażowe Umożliwiają montaż urządzenia prostopadle do ściany. Urządzenia montowane są do stropu za pomocą szpilek montażowych. Wysokość montażu i zasięgi strumienia powietrza dla nagrzewnic gazowych z przepływem pionowym [m] ROBUR Next-R V 30 V 40 V 50 V H min 3,5 5,0 6,0 H max 6,0 7,0 8,0 20-H 22-H 24-H Przykład: jeżeli urządzenie R40 zamontowano na wysokości 6m od podłoża (H=6) to zasięg strumienia powietrza () wynosi 22-6=16m. 6 7

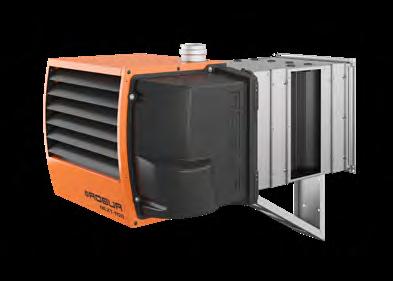

5 KCESORI KOMOR MIESZNI R SCHEMTY BLOKOKOWE REGULCJ PODSTWOW E 2 1,5 mm 2 7 1,0 mm 2 6 1,0 mm 2 3 0,5 mm 2 RE lub R lato/zima/ stopień grzania lub reset + lato/zima lub reset zasilanie ~230 V 3 1,5 mm 2 B F REGULCJ T-box Komora przeznaczona do urządzeń z wentylatorem osiowym. Nagrzewnice powietrza ROBUR Next-R z komorą mieszania KM tworzą urządzenie grzewczowentylacyjne. Jest to sposób na stworzenie wentylacji mechanicznej nawiewnej, przy możliwie niskim zużyciu energii, bez potrzeby instalowania dodatkowych systemów. Zestaw komory wraz z nagrzewnicą jest łatwy w montażu dzięki odpowiednio dopasowanym wspornikom. D C Wymiary [mm] ROBUR Next-R + KM B C D E F T-box PT-1000 LIYCY-P 2x2x0,5 mm 2 para przewodów i B skręcona max. 50 m 2 0,5 mm 2 (ekranowany) zasilanie ~230 V 3 1,5 mm 2 8 1,0 mm 2 SYSTEM FLOWIR INSTLCJ I MOŻLIWOŚĆ MONTŻU SYSTEM FLOWIR to kompletna oferta urządzeń grzewczo-wentylacyjnych zintegrowanych 1 sterownikiem. Sterownik T-box umożliwia kontrolę i obsługę wszystkich urządzeń z jednego miejsca. Zalecane odległości montażowe ROBUR Next-R + KM ELiS DUO kurtyno-nagrzewnice Robur Next-R nagrzewnice gazowe ELiS 2,5 3,5 m 0,4 m 0,5 m 5 m 0, 2 m X (1) Integracja wszystkich urządzeń za pomocą jednego sterownika T-box T-box inteligentny sterownik z wyświetlaczem dotykowym kurtyny powietrzne OXeN wentylacja bezkanałowa z odzyskiem ciepła LEO D destratyfikator powietrza (1) odległość odpowiadająca szerokości urządzenia, pozwalająca na bezproblemowe otwarcie bocznej klapy 8 9

6 ELEMENTY STEROWNI Kategoria Nazwa Wygląd Opis Sterownik Inteligentny sterownik z wyświetlaczem dotykowym T-box T-box pozwala na sterowanie pracą do 31 urządzeń za pomocą jednego sterownika. Wyposażenie w zewnętrzny moduł sterujący DRV R umożliwia: - automatyczne lub manualne sterowanie mocy palnika, - nastawę trybów pracy nagrzewnicy: grzanie, wentylacja, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury), - programator tygodniowy, - integrację urządzeń do Systemu FLOWIR lub do systemu sterującego budynkiem BMS. ROBUR Next-R C OGÓLN CHRKTERYSTYK Nagrzewnica gazowa ROBUR Next-R C Obciążenie cieplne [kw] 16,8-84,0 Moc grzewcza [kw] 15,8-76,5 Wydajność [m 3 /h] Masa [kg] Obudowa blacha stalowa malowana proszkowo Kolor pomarańczowy ZSTOSOWNIE Przełącznik Przełącznik reset Urządzenie sterujące, które sygnalizuje blokadę płomienia i pozwala na zresetowanie aparatu. Nagrzewnice gazowe z wentylatorem promieniowym idealnie nadają się do ogrzewania budynków komercyjnych i przemysłowych każdej wielkości np. hale przemysłowe, sportowe, magazyny, obiekty sakralne, salony sprzedaży itp. DOSTĘPNE TYPY URZĄDZEŃ Przełącznik Przełącznik lato/zima Przełącznik pozwala korzystać z dwóch trybów pracy nagrzewnicy - zima (ogrzewanie pomieszczenia) i lato (wentylacja). Dodatkowo jest to urządzenie sterujące, które sygnalizuje blokadę płomienia i pozwala na zresetowanie aparatu. ROBUR Next-R C Nagrzewnica z wentylatorem promieniowym, przeznaczona do instalacji naściennej wewnątrz pomieszczeń oraz do współpracy z instalacją kanałową. Przełącznik Przełącznik lato/zima/ stopień grzania 3-przyciskowy sterownik pozwalający na zresetowanie urządzenia, nastawę jednego z dwóch trybów: lato (wentylacja), zima (ogrzewanie pomieszczenia) oraz wybór stopnia mocy palnika w trybie zimowym. Termostat Termostat pomieszczeniowy R Włącza urządzenie w przypadku obniżenia temperatury poniżej żądanej przez użytkownika, a wyłącza po jej osiągnięciu. Należy go zamontować w takim miejscu, aby nie był narażony na wpływ czynników zewnętrznych (np. promieni słonecznych). Mogą one zaburzyć pomiar temperatury. Termostat Termostat pomieszczeniowy programowalny RE Utrzymuje temperaturę pomieszczenia na zadanym poziomie. Pozwala zaprogramować godzinowy rozkład temperatur w każdym dniu tygodnia w pomieszczeniu

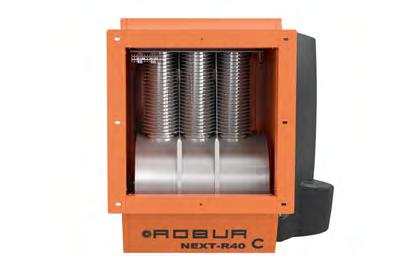

7 KONSTRUKCJ WYMIRY WYMIENNIK CIEPŁ Wymiennik ciepła wykonany jest z aluminium, dzięki czemu uzyskano większą przewodność w stosunku do popularnych stalowych rozwiązań. Podwójne ożebrowanie oraz unikatowa konstrukcja umożliwia uzyskanie efektu podłogowego tj. mniejszego rozwarstwienia temperatury w ogrzewanym pomieszczeniu. Brak połączeń spawanych i łączenie wymienników z komorą spalania za pomocą specjalnych obejm gwarantuje pełną szczelność i wysoką niezawodność. H E F B C D I J Wymiary [mm] ROBUR Next-R C 30 C 40 C 50 C B C D E F G H I J WENTYLTOR NWIEWNY Nagrzewnice gazowe ROBUR Next-R C wyposażone są w wentylator promieniowy charakteryzujący się większą wydajnością. Spręż dyspozycyjny oraz odpowiednio przystosowana obudowa pozwalają na podłączenie urządzenia do instalacji kanałowej. G ROBUR NEXT-R30 C 40 C 50 C PLNIK PREMIX WYKONNY ZE STLI NIERDZEWNEJ Prosta budowa, wykonanie ze stali nierdzewnej i brak połączeń spawanych wykluczają zmiany w strukturze materiału oraz zwiększają żywotność elementu. Wieloletnie doświadczenie firmy Robur gwarantuje niezawodność palnika. H E F B C D OBUDOW Otwierana od boku obudowa umożliwia szybki i łatwy dostęp do najważniejszych części nagrzewnicy. I J Wymiary [mm] ROBUR Next-R C 80 C B C D E F G H I J G ROBUR Next-R80 C 12 13

8 DNE TECHNICZNE Nagrzewnica gazowa ROBUR Next-R C 30 C 40 C 50 C 80 C Tryb ogrzewania Nominalne obciążenie cieplne [kw] nominalna 28,0 38,3 49,0 84,0 minimalna (1) 16,8 23,0 31,0 54,0 Nominalna moc grzewcza [kw] nominalna 25,5 35,0 44,6 76,4 minimalna 15,8 21,6 29,1 51,1 Sprawność [%] obiążenie nominalne 91,0 91,5 91,0 91,0 Straty ciepła [%] obciążenie minimalne 94,0 94,0 94,0 94,5 użyteczna przy 100% obicążenia cieplnego 90,7 91,2 90,6 90,6 Przez przewody spalinowe w trakcie pracy urządzenia 9,00 8,50 9,00 9,00 przez obudowę w trakcie pracy urządzenia 0,30 0,30 0,40 0,40 przy wyłączonym urządzeniu 0,25 0,25 0,25 0,25 Przyrost temperatury [K] moc nominalna 30,5 28,6 33,1 31,2 moc minimalna 18,9 17,7 21,6 20,9 Zasięg (prędkość graniczna < 0,5 m/s) (2) 18,0 20,0 25,0 40,0 Temperatura powietrza otoczenia [ o C] Parametry elektryczne maksymalna minimalna Zasilanie [V/Hz] napięcie 230/50 230/50 230/50 230/50 jednofazowe Zużycie energii elektrycznej [kw] 0,38 0,68 1,38 1,40 Zabezpieczenia [] 6,3 6,3 10,0 10,0 Dane montażowe Zużycie gazu [m 3 /h] G20 gaz ziemny (wartość nominalna) 2,96 4,05 5,18 8,89 G25 (wartość nominalna) 3,45 4,71 6,03 10,34 G25.1 (wartość nominalna) 3,44 4,71 6,02 10,32 G25.3 (wartość nominalna) 3,37 4,61 5,90 10,11 G27 (wartość nominalna) 3,61 4,94 6,33 10,84 G2.350 (wartość nominalna) 4,12 5,63 7,20 - Zużycie gazu [kg/h] G30 (wartość nominalna) 2,21 3,02 3,86 6,63 Zużycie gazu [kg/h] G31 (wartość nominalna) 2,17 2,98 3,81 6,53 Przepływ powietrza [m 3 /h] z maksymalnym dopuszczalnym spadkiem ciśnienia ze swobodnym przepływem powietrza Przyłącze gazu gwint [ ] 3/4 3/4 3/4 3/4 typ zewnętrzny wewnętrzny Wylot gazów spalinowych średnica (Ø) [mm] dopuszczalny spadek ciśnienia [Pa] typ instalacji B23. C12, C33, C53, C63 Maksymalny spręż dyspozycyjny wentylatora [Pa] Minimalny spadek ciśnienia w instalacji kanałowej [Pa] Wlot powietrza do spalania średnica (Ø) Zalecana wysokość [m] 3,0-3,5 3,0-3,5 3,0-3,5 3,0-3,5 Poziom mocy akustycznej Lw (maks.) [db()] 77,0 78,0 81,0 90,5 Ciśnienie akustyczne Lp dla odl. 5 metrów (maks.) [db()] 55,0 56,0 59,0 68,5 Masa [kg] w trakcie pracy INSTLCJ I MOŻLIWOŚCI MONTŻU 0, 35 m 3,0 m (1) 0,4m Zalecane odległości montażowe ROBUR Next-R C 0,5 m (2) 5 m (2) Konsola montażowa Umożliwia montaż naściecienny urządzenia oraz jego obrót w poziomie o 30 w każdą stronę. 0, 2 m (1) minimalna zalecana wysokość montażu (2) minimalna odległość frontu urządzenia od przeszkody (3) odległość odpowiadająca szerokości urządzenia, pozwalająca na bezproblemowe otwarcie bocznej klapy X (3) Wsporniki montażowe Umożliwiają montaż urządzenia prostopadle do ściany. (1) W stosunku do NCV (wartość opałowa netto) (2) Wartości mierzone na otwartej przestrzeni; przy rzeczywistej instalacji przepływ termiczny może osiągnąć większe odległości niż podane (w zależności od wysokości sufitu i jego izolacji termicznej)

9 SCHEMTY BLOKOKOWE REGULCJ PODSTWOW ELEMENTY STEROWNI Kategoria Nazwa Wygląd Opis RE lub 2 1,5 mm 2 7 1,0 mm 2 6 1,0 mm 2 3 0,5 mm 2 R lato/zima/ stopień grzania lub reset + lato/zima lub reset zasilanie ~230 V 3 1,5 mm 2 Sterownik Inteligentny sterownik z wyświetlaczem dotykowym T-box T-box pozwala na sterowanie pracą do 31 urządzeń za pomocą jednego sterownika. Wyposażenie w zewnętrzny moduł sterujący DRV R umożliwia: - automatyczne lub manualne sterowanie mocy palnika, - nastawę trybów pracy nagrzewnicy: grzanie, wentylacja, pracę w trybie ciągłym (praca wentylatora po osiągnięciu zadanej temperatury) lub termostatycznym (zatrzymanie wentylatora po osiągnięciu zadanej temperatury), - programator tygodniowy, - integrację urządzeń do Systemu FLOWIR lub do systemu sterującego budynkiem BMS. REGULCJ T-box PT-1000 Przełącznik Przełącznik reset Urządzenie sterujące, które sygnalizuje blokadę płomienia i pozwala na zresetowanie aparatu. T-box LIYCY-P 2x2x0,5 mm 2 para przewodów i B skręcona max. 50 m 2 0,5 mm 2 (ekranowany) 3 1,5 mm 2 8 1,0 mm 2 Przełącznik Przełącznik lato/zima Przełącznik pozwala korzystać z dwóch trybów pracy nagrzewnicy - zima (ogrzewanie pomieszczenia) i lato (wentylacja). Dodatkowo jest to urządzenie sterujące, które sygnalizuje blokadę płomienia i pozwala na zresetowanie aparatu. zasilanie ~230 V SYSTEM FLOWIR Przełącznik Przełącznik lato/zima/ stopień grzania 3-przyciskowy sterownik pozwalający na zresetowanie urządzenia, nastawę jednego z dwóch trybów: lato (wentylacja), zima (ogrzewanie pomieszczenia) oraz wybór stopnia mocy palnika w trybie zimowym. SYSTEM FLOWIR to kompletna oferta urządzeń grzewczo-wentylacyjnych zintegrowanych 1 sterownikiem. Sterownik T-box umożliwia kontrolę i obsługę wszystkich urządzeń z jednego miejsca. ELiS DUO kurtyno-nagrzewnice Robur Next-R nagrzewnice gazowe Termostat Termostat pomieszczeniowy R Włącza urządzenie w przypadku obniżenia temperatury poniżej żądanej przez użytkownika, a wyłącza po jej osiągnięciu. Należy go zamontować w takim miejscu, aby nie był narażony na wpływ czynników zewnętrznych (np. promieni słonecznych). Mogą one zaburzyć pomiar temperatury. ELiS kurtyny powietrzne Termostat Termostat pomieszczeniowy programowalny RE Utrzymuje temperaturę pomieszczenia na zadanym poziomie. Pozwala zaprogramować godzinowy rozkład temperatur w każdym dniu tygodnia w pomieszczeniu. Integracja wszystkich urządzeń za pomocą jednego sterownika T-box T-box inteligentny sterownik z wyświetlaczem dotykowym OXeN wentylacja bezkanałowa z odzyskiem ciepła LEO D destratyfikator powietrza 16 17

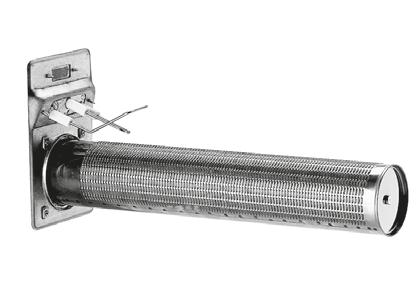

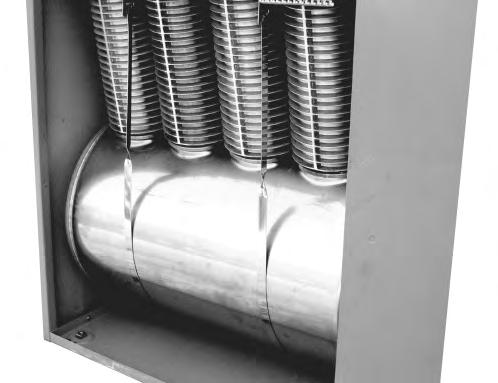

10 ROBUR G OGÓLN CHRKTERYSTYK KONSTRUKCJ Nagrzewnica gazowa ROBUR G Obciążenie cieplne [kw] Moc grzewcza [kw] 15,6 90,2 Wydajność [m 3 /h] Masa [kg] Obudowa blacha stalowa malowana proszkowo Kolor pomarańczowy WYMIENNIK CIEPŁ Wymiennik ciepła wykonany jest z aluminium, dzięki czemu uzyskano większą przewodność w stosunku do popularnych stalowych rozwiązań. Podwójne ożebrowanie oraz unikatowa konstrukcja umożliwia uzyskanie efektu podłogowego tj. mniejszego rozwarstwienia temperatury w ogrzewanym pomieszczeniu. ZSTOSOWNIE Obiekty o średniej i dużej kubaturze takie jak: hale przemysłowe, sportowe, magazyny, obiekty sakralne, salony sprzedaży, warsztaty, fabryki. DOSTĘPNE TYPY URZĄDZEŃ ROBUR G Nagrzewnica z wentylatorem osiowym, przeznaczona do instalacji naściennej wewnątrz pomieszczeń. ZMKNIĘT KOMOR SPLNI Wykonanie ze stali nierdzewnej, brak połączeń spawanych oraz łączenie wymienników z komorą spalania za pomocą specjalnych obejm gwarantuje pełną szczelność i wysoką niezawodność. ZLETY Nagrzewnica posiada modulowaną moc palnika i wysoką wydajność wentylatora nadmuchowego. Kondensacja na poziomie 105% pozwala zaoszczędzić do 25% kosztów eksploatacyjnych. MODULOWNY PLNIK NDMUCHOWY Palnik ze stali nierdzewnej oraz brak połączeń spawanych wykluczają zmiany w strukturze materiału. Modulacja mocy oraz technika kondensacyjna umożliwia osiągnięcie wysokiej sprawności urządzenia nawet do 105,7% oraz zredukowaną emisję cząstek NOx. MODULOWNY WENTYLTOR NWIEWNY Modulowany, osiowy wentylator zapewnia nawiew podgrzanego powietrza do pomieszczenia oraz automatyczną regulację dostarczanej mocy grzewczej urządzenia

11 WYMIRY DNE TECHNICZNE B C D H I J K E F Wymiary [mm] ROBUR G B C D E F G H I J K - syfon Nagrzewnica gazowa ROBUR G Tryb ogrzewania Obciążenie cieplne [kw] nominalne (1013 mbar - 15 C) (1) 30,0 45,0 58,0 93,0 minimalne (1) 15,0 15,0 19,3 31,7 Moc grzewcza [kw] nominalne 29,2 43,3 56,2 90,2 minimalne 15,8 15,6 20,2 33,5 Sprawność [%] nominalne obciążenie 97,3 96,5 97,0 97,0 Straty ciepła [%] minimalne obciążenie 105,3 104,3 104,6 105,7 przy 100% obciążeniu 96,8 96,0 96,5 96,5 przez przewody spalinowe w trakcie pracy urządzenia 2,70 3,50 3,00 3,00 przez obudowę w trakcie pracy urządzenia 0,50 0,50 0,50 0,50 przy wyłączonym urządzeniu 0,10 0,10 0,10 0,10 Przyrost temperatury [K] moc nominalna 29,0 32,0 32,0 31,0 moc minimalna 22,0 15,0 14,0 18,0 Zasięg (prędkość graniczna < 0,5m/s) [M] 18,0 25,0 31,0 40,0 G ROBUR G B C D G H I J E F K Wymiary [mm] ROBUR G B 405 C 570 D 740 E 1010 F 1080 G 1296 H 1080 I 80 J 80 K - syfon 223 Temperatura powietrza otoczenia [ C] maksymalna 35 (3) 35 (3) 35 (3) 35 (3) Parametry elektryczne minimalna Zasilanie [V/Hz] napięcie 230/50 230/50 230/50 230/50 rodzaj jednofazowy Zużycie energii elektrycznej [kw} nominalne 0,21 0,33 0,58 1,00 Zabezpieczenia [] 6,3 6,3 6,3 6,3 Dane montażowe Zużycie gazu [m³/h] G20 gaz ziemny (wartość nominalna) 3,17 4,76 6,14 9,84 G25 (wartość nominalna) 3,69 5,54 7,14 11,45 G25.1 (wartość nominalna) 3,69 5,53 7,13 11,43 G25.3 (wartość nominalna) 3,16 5,42 6,98 11,19 G27 (wartość nominalna) 3,87 5,81 7,49 G2.350 (wartość nominalna) 4,41 6,62 8,53 G30 (wartość nominalna) 2,37 3,55 4,57 7,33 G31 (wartość nominalna) 2,33 3,55 4,51 7,22 Przepływ powietrza [m³/h] nominalny minimalny Przyłącze gazu [ ] gwint 3/4 3/4 3/4 3/4 typ F F F F Wylot gazów spalinowych średnica (Ø) [Mm] dopuszczalny spadek ciśnienia [Pa] typ instalacji B23, C13, C33, C53, C63 Wlot powietrza spalin [Mn] średnica (Ø) [Mn] Maksymalny przepływ kondensatu [l/h] l/h 4,6 6,9 8,9 14,4 Rekomendowana wysokość [M] 3,0 3,5 3,0 3,5 3,0 3,5 3,0 3,5 Poziom mocy akustycznej Lw (max) [db()] 79,0 85,5 89,5 89,5 Poziom mocy akustycznej Lw (min) [db()] 73,5 79,5 83,5 83,5 Ciśnienie akustyczne Lp at 5 metres (max) [db()] 57,0 63,5 67,5 67,5 Ciśnienie akustyczne Lp at 5 metres (min) [db()] 51,5 57,5 61,5 61,5 Masa [kg] w trakcie pracy 55,0 65,0 75,0 120,0 Generalne informacje Liczba wimienników ciepła Liczba wentylatorów ROBUR G100 (1) W stosunku do NCV (wartość opałowa netto) (2) Wartości mierzone na otwartej przestrzeni; przy rzeczywistej instalacji przepływ termiczny może osiągnąć większe odległości niż podane (w zależności od wysokości sufitu i jego izolacji termicznej). (3) Temperatura robocza elementów urządzenia wynosi 0 C /+60 C

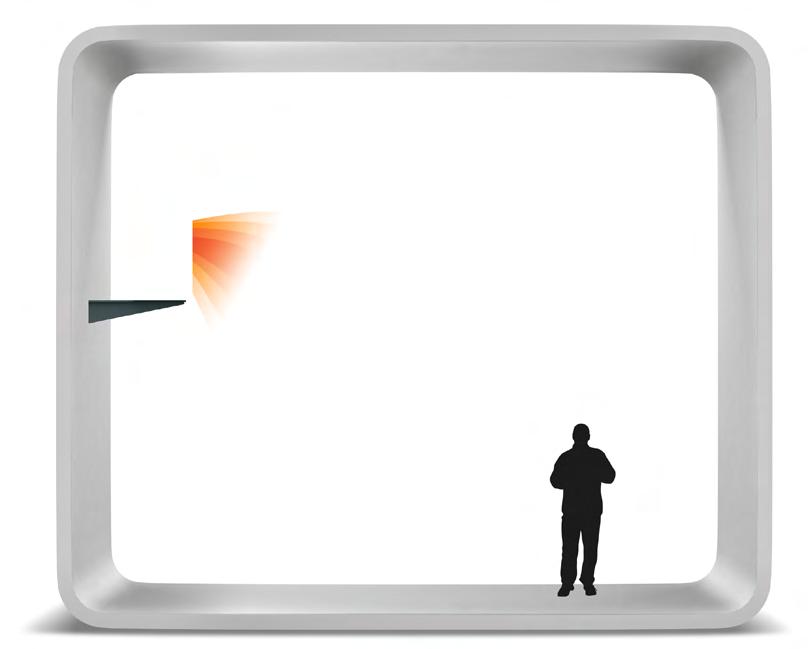

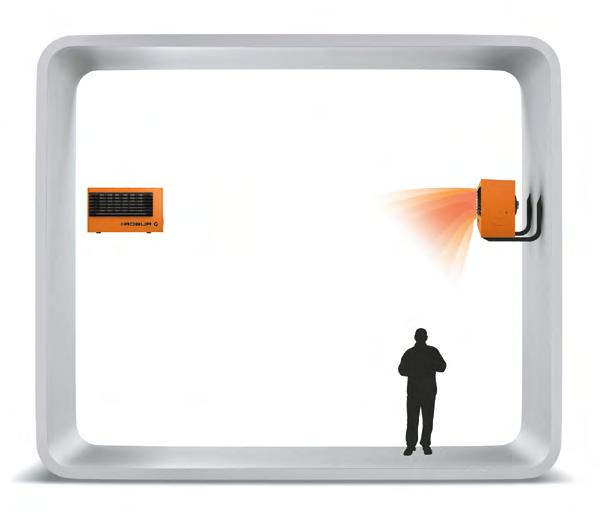

12 INSTLCJ I MOŻLIWOŚCI MONTŻU CLRIO M OGÓLN CHRKTERYSTYK Zalecane odległości montażowe ROBUR G Konwektor gazowy CLORIO M 0,5 m 0,5 m 5 m 2,5-3,5m (1) 0,4 m 0,3 m Wsporniki montażowe Umożliwiają montaż urządzenia prostopadle do ściany (montaż podstropowy nagrzewnicy za pomocą tego rodzaju wsporników jest niedozwolony). Obciążenie cieplne [kw] 2,51-5,23 Moc grzewcza [kw] 2,26-4,71 Masa [kg] Obudowa blacha stalowa malowana proszkowo Kolor biały ZSTOSOWNIE Przeznaczony do obiektów o niewielkiej kubaturze tj. biura, sklepy, świetlice, domki letniskowe, warsztaty, zaplecza sakralne itp. Dostępne w 2 wariantach mocy od 2,26 do 4,71 kw. Każdy z palnikiem automatycznie modulowanym. (1) Przy pionowym ułożeniu kierownic powietrza. Przy montażu podstropowym wysokość montażu należy dobierać w zależności od zasięgu pionowego nieizotermicznego. STEROWNIE Sterowanie nagrzewnicy Robur G odbywa się za pomocą chromotermostatu, czyli elektrycznego panelu sterującego ze zintegrowanym termostatem. Pozwala on na całkowitą kontrolę nad urządzeniem poprzez m.in.: - działanie w okresie zimowym w trzech trybach pracy (automatycznym, manualnym, ochronnym), - diagnostykę pracy oraz błędów z sygnalizacją i alarmami, - programator tygodniowy. SCHEMT BLOKOWY PODŁĄCZENI ELEKTRYCZNEGO ROBUR G 2 0,5 mm 2 3 1,5 mm 2 chronotermostat zasilanie ~230 V 22 23

13 KONSTRUKCJ DNE TECHNICZNE Konwektor gazowy CLRIO 42M 52M WBUDOWNY TERMOSTT Urządzenie wyposażone jest w wbudowany termostat z programatorem tygodniowym, co zapewnia prostą obsługę i sterowanie. Kategoria urządzenia II 2H3P II 2H3P Typ urządzenia C13 Nominalne obciążenie cieplne przy mocy maksymalnej [kw] (1) 3,62 5,23 Nominalna moc grzewcza przy mocy maksymalnej [kw] 3,26 4,71 ZMKNIĘT KOMOR SPLNI Całkowicie zamknięta komora spalania gwarantuje pełne bezpieczeństwo użytkowania. Obciążenie cieplne przy mocy zredukowanej [kw] (1) 2,51 3,60 Moc cieplna przy mocy zredukowanej [kw] 2,26 3,18 Nominalna warość no x [Mg/kWh] Max/min zużycie gazu (1) Gaz ziemny [m 3 /h] 0,383/0,266 0,553/0,381 UTOMTYCZNIE MODULOWNY PLNIK utomatycznie modulowany palnik umożliwia lepszy dobór mocy konwektora do potrzeb ogrzewanego pomieszczenia. Lpg g30 [kg/h] 0,285/0,198 0,412/0,284 Lpg g31 [kg/h] 0,280/0,195 0,405/0,278 Sprawność [%] 90% 90% Ciśnienie zasilania gazu Gaz ziemny [mbar] Max PROST OBSŁUG Konwektor zapewnia szybkie ogrzewanie pomieszczenia bez mediów pośrednich. Urządzenie jest proste w obsłudze, łatwe i szybkie w instalacji. Nominalne Min Ciśnienie zasilania gazu Lpg (g30) [mbar] Max Nominalne Min Ciśnienie zasilania gazu Lpg (g31) [mbar] Max WYMIRY Nominalne Min Poziom hałasu w odległości 3m [db()] Max Min Ciśnienie gazu na palniku przy mocy maksymalnej [mbar] Gaz ziemny 10,5 9,0 Lpg g30 28,8 28,0 Lpg g31 36,7 35,5 354 Ciśnienie gazu na palniku przy mocy zredukowanej [mbar] Gaz ziemny 6,0 5,0 715 Lpg g30 14,0 14,7 Lpg g31 18,0 19,7 Przyłącze gazu [ ] 1/2 1/2 Średnica otworu do rury koncentrycznej (spal./pow.) [mm] Zasilanie [V/Hz] 230/50 230/50 Zużycie energii elektrycznej [W] Maksymalna długość komina koncentrycznego [m] 1 1 Masa [kg] (1) dane przy parametrach: 15 o C; 1013,25mbar; wartość opałowa gazu ziemnego 34,02mj/m 3 ; butanu (g30) 45,65mj/kg; propanu (g31) 46,34mj/kg 24 25

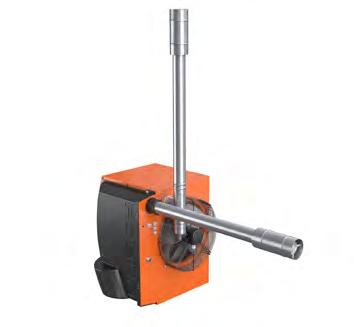

14 INSTLCJ I MOŻLIWOŚCI MONTŻU PKIETY KOMINOWE Zalecane odległości montażowe Calorio M Rysunek poglądowy Opis pakietu Symbol pakietu Średnice przewodów kominowych Seria urządzenia Pakiet kominowy dla urządzeń Next-R, G z pracą zależną od pomieszczenia poziome przejście przez ścianę. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem poziomym odprowadzenie spalin. K Ø80 Next-R, G 10 cm 10 cm Pakiet kominowy dla urządzeń Next-R, G z pracą niezależną od pomieszczenia poziome przejście przez ścianę. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem poziomym odprowadzenie spalin oraz rura Ø80 o dł.1000 mm z zakończeniem poziomym pobór powietrza. KB Ø80 i Ø80 Next-R, G 8 cm Pakiet kominowy dla urządzeń Next-R, G z pracą zależną od pomieszczenia przejście pionowe przez strop. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem pionowym odprowadzenie spalin, trójnik 87, miska z odpływem kondensatu. KC Ø80 Next-R, G SCHEMTY BLOKOWE REGULCJ ON/OFF Pakiet kominowy dla urządzeń serii Next-R, G z pracą niezależną od pomieszczenia z przejściem pionowym przez dach dla części spalinowej i poziomym przejściem przez ścianę dla części powietrznej. W skład układu wchodzą: rura Ø80 o dł.1000 mm z zakończeniem pionowym odprowadzenie spalin, trójnik 87, miska z odpływem kondensatu oraz rura Ø80 o dł.1000 mm z zakończeniem poziomym pobór powietrza. Pakiet kominowy dla urządzeń Next-R, G z pracą niezależną od pomieszczenia układ koncentryczny o średnicy Ø125 / Ø80 poziomo przechodzący przez ścianę. W skład układu wchodzą: trójnik koncentryczny łączący wraz z kolanem 90, zakończenie koncentryczne poziome 500 mm. KD Ø80 i Ø80 Next-R, G KE 1 Ø125 / Ø80 Next-R, G zasilanie 3 0,5 mm 2 Pakiet kominowy dla urządzeń Next-R, G z pracą niezależną od pomieszczenia układ koncentryczny o średnicy Ø150 / Ø100 poziomo przechodzący przez ścianę. W skład układu wchodzą: trójnik koncentryczny łączący wraz z kolanem 90, zakończenie koncentryczne poziome 500 mm. KE 2 Ø150 / Ø100 Next-R, G Pakiet kominowy dla urządzeń serii Next-R, G z pracą niezależną od pomieszczenia układ koncentryczny o średnicy Ø125 / Ø80 z przejściem pionowym przez dach. W skład układu wchodzą: miska z odpływem kondensatu spaliny, trójnik 87 spaliny, trójnik koncentryczny łączący wraz z kolanem 90, rura koncentryczna o długości 500 mm wraz zakończeniem pionowym, kolano 90 pobór powietrza. KF 1 Ø125 / Ø80 Next-R, G 26 27

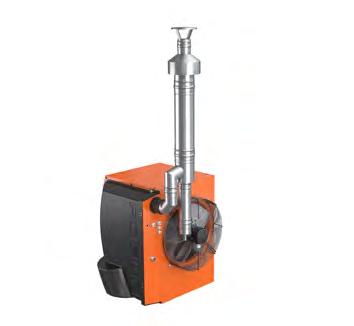

15 PKIETY KOMINOWE Rysunek poglądowy Opis pakietu Symbol pakietu Średnice przewodów kominowych Seria urządzenia PRZYKŁDOWE INSTLCJE PKIETÓW KOMINOWYCH Z NGRZEWNICMI GZOWYMI ROBUR Next-R, G Pakiet kominowy o powiększonej średnicy dla urządzeń serii Next-R, G z pracą niezależną od pomieszczenia układ koncentryczny o średnicy Ø150 / Ø100 z przejściem pionowym przez dach. W skład układu wchodzą: miska z odpływem kondensatu spaliny, trójnik 87 spaliny, trójnik koncentryczny łączący wraz z kolanem 90, rura koncentryczna o długości 500 mm wraz zakończeniem pionowym, kolano 90 pobór powietrza. KF 2 Ø150 / Ø100 Next-R, G Pakiet kominowy dla urządzeń Next-R, w wersji podstropowej z pracą niezależną od pomieszczenia. Układ koncentryczny Ø200 / Ø130 z przejściem pionowym przez dach. W skład układu wchodzą: pionowy separator kondensatu spaliny, rurka 250 mm powietrze, rura 0,5 mb spaliny, rura 0,5 mb powietrze, trójnik koncentryczny łączący, rura koncentryczna o dł. 500 mm z zakończeniem pionowym. FV Ø200 / Ø130 Next-R Pakiet K Pakiet KB Pakiet KD Pakiet kominowy dla urządzeń Next-R, G z pracą niezależną od pomieszczenia układ koncentryczny o średnicy Ø200 / Ø130 poziomo przechodzący przez ścianę. W skład układu wchodzą: trójnik koncentryczny łączący wraz z kolanem 90, zakończenie koncentryczne poziome 500 mm. ME2 Ø200 / Ø130 Next-R, G Typ instalacji B23, układ otwarty, powietrze do spalania pobierane z pomieszczenia, przewód odprowadzający gazy spalinowe wyprowadzony przez ścianę. Typ instalacji C13, układ zamknięty, z rozdzielnym wlotem powietrza do spalania oraz odprowadzeniem gazów spalinowych. Wyprowadzenie przewodów przez ścianę. Typ instalacji C53, układ zamknięty, z rozdzielnym wlotem powietrza do spalania wyprowadzonym przez ścianę oraz odprowadzeniem gazów spalinowych przez dach. Pakiet kominowy dla urządzeń Next-R, G z pracą niezależną od pomieszczenia układ koncentryczny o średnicy Ø200 / Ø130 z przejściem pionowym przez dach. W skład układu wchodzą: miska z odpływem kondensatu spaliny, trójnik 87 spaliny, trójnik koncentryczny łączący wraz z kolanem 90, rura koncentryczna o długości 500 mm wraz zakończeniem pionowym, kolano 90 pobór powietrza. MF2 Ø200 / Ø130 Next-R, G Pakiet KE1/KE2/ME2 Pakiet KF1/KF2/MF2 Typ instalacji C13 (w przypadku pakietu ME2 - typ instalacji C12), układ zamknięty, z koncentrycznym przewodem powietrzno-spalinowym wyprowadzonym przez ścianę. Typ instalacji C33 (w przypadku pakietu MF2 - typ instalacji C12), układ zamknięty, z koncentrycznym przewodem powietrzno-spalinowym wyprowadzonym przez dach

16 DOBÓR PKIETÓW KOMINOWYCH SERI Next-R Dopuszczalne maksymalne straty ciśnienia w instalacji doprowadzania powietrza i odprowadzania spalin z komory spalania R15 R20 R30 R40 R50 R60 R80 Spadek ciśnienia dla wylotu gazów spalinowych Przewód 1 m Pa 0,7 1,0 1,9 3,2 5,0 9,2 13,4 Ø 80 mm Kolano 90 Pa 0,9 1,5 2,8 5,0 8,0 15,4 22,7 Trójnik Pa 2,0 3,1 5,6 9,6 15,0 27,7 40,3 Przewód 1 m Pa 0,1 0,2 0,4 0,7 1,1 1,9 2,8 Ø 110 mm Kolano 90 Pa 0,3 0,4 0,8 14 2,2 4,3 6,3 Trójnik Pa 0,4 0,7 1,2 2,1 3,2 5,8 8,4 Przewód 1 m Pa 0,1 0,1 0,2 0,3 0,5 0,9 1,2 Ø 130 mm Kolano 90 Pa 0,1 0,2 0,4 0,7 1,1 2,2 3,2 Trójnik Pa 0,2 0,3 0,5 0,9 14 2,6 3,7 Spadek ciśnienia dla wlotu powietrza Przewód 1 m Pa 0,3 0,5 0,9 1,5 2,4 4,4 6,3 Ø 80 mm Kolano 90 Pa 0,4 0,7 1,2 2,2 3,6 6,9 10,2 Trójnik Pa 1,0 1,5 2,6 4,5 7,1 13,1 19,0 Przewód 1 m Pa 0,1 0,1 0,2 0,3 0,5 0,9 1,3 Ø 110 mm Kolano 90 Pa 0,1 0,2 0,3 0,6 1,0 1,9 2,8 Trójnik Pa 0,2 0,3 0,6 1,0 1,5 2,7 3,9 Przewód 1 m Pa 0,1 0,1 0,1 0,1 0,2 0,4 0,6 Ø 130 mm Kolano 90 Pa 0,1 0,1 0,2 0,3 0,5 1,0 14 Trójnik Pa 0,1 0,1 0,3 0,4 0,7 1,2 1,8 DOBÓR PKIETÓW KOMINOWYCH SERI Next-R Spadek ciśnienia dla przewodu koncentrycznego Ø 80/125 mm R15 R20 R30 R40 R50 R60 R80 naścienny Pa 5,9 6,4 8,0 11,7 17,5 - - dachowy Pa 6,2 8,1 11,0 20,4 37,0 - - Ø 130/180 mm naścienny Pa 1,2 14 1,6 2,0 3,0 6,4 12,0 Ø 100/150 mm dachowy Pa 2,6 3,3 9,0 12,0 19,0 38,6 70,0 Ø 130/210 mm dachowy Pa 0,9 1,2 3,3 4,3 6,7 13,2 23,5 PRZYKŁDY OBLICZEŃ Nagrzewnica Next-R 30. System kominowy składa się z poniższych elementów: 3 metry rury o średnicy Ø80 po stronie spalin, 2 kolana 90 o średnicy Ø80 po stronie spalin, 1 metr rury o średnicy Ø80 po stronie powietrza doprowadzanego do komory spalania. Rodzaj przewodu Ilość Strata ciśnienia Suma Rura Ø80 3 1,9 Pa = 5,7 Pa+ Kolana 90 Ø Pa = 5,6 Pa+ Rura Ø80 1 0,9 Pa = 0,9 Pa Strata całkowita 12,2 Pa Straty ciśnienia w przewodach kominowych prostych Całkowita strata ciśnienia w przewodach układu kominowego jest niższa od maksymalnej dopuszczalnej wynoszącej 70 Pa. R15 R20 R30 R40 R50 R60 R80 Spadek ciśnienia dla wylotu spalin Przewód 1 m Pa 0,2 0,4 0,6 1,1 1,6 3,0 4,3 Ø 100 mm Kolano 90 Pa 0,4 0,6 1,1 2,0 3,2 6,1 9,0 Trójnik Pa 0,7 1,1 1,9 3,2 4,9 9,0 12,9 Spadek ciśnienia dla wlotu powietrza Przewód 1 m Pa 0,1 0,2 0,3 0,5 0,8 14 2,0 Ø 100 mm Kolano 90 Pa 0,2 0,3 0,5 0,9 14 2,7 4,0 Trójnik Pa 0,3 0,5 0,9 1,5 2,3 4,3 6,

17 DOBÓR PKIETÓW KOMINOWYCH NOTTKI SERI G Dopuszczalne maksymalne straty ciśnienia w instalacji doprowadzania powietrza i odprowadzania spalin z komory spalania Model Dopuszczalna max. strata ciśnienia (Pa) G G G G STRTY CIŚNIENI W PRZEWODCH KOMINOWYCH PROSTYCH Niezalecane Model Straty ciśnienia dla Ø80 Ø80 / Ø125 Ø100 / Ø150 Rura (Pa/m) Kolanko 90 (Pa) Rura koncentryczna (Pa/m) Rura koncentryczna (Pa/m) spaliny powietrze spaliny powietrze ściana dach dach G 30 3,8 2,4 7,6 3,6 15,0 15,0 G 45 6,0 4,0 11,0 5,0 20,0 18,0 G 60 8,0 6,5 17,0 10,0 G ,0 17,0 36,0 24,0 PRZYKŁDY OBLICZEŃ Nagrzewnica G 100 z rurami o średnicy Ø80 stronie spalin. System kominowy składa się z poniższych elementów: 6 metrów rury o średnicy Ø80 po stronie spalin, 1 kolana 90 o średnicy Ø80 po stronie spalin, 3 metr rury o średnicy Ø80 po stronie powietrza doprowadzanego do komory spalania. Rodzaj przewodu Ilość strata ciśnienia suma Rura Ø Pa = 132 Pa+ Kolana 90 Ø80 (2x1,5) 3 36 Pa = 36 Pa+ Rura Ø Pa = 51 Pa strata całkowita 219 Pa Całkowita strata ciśnienia w przewodach układu kominowego jest wyższa od maksymalnej dopuszczalnej wynoszącej 200 Pa. Uniemożliwia to zastosowanie takiego rozwiązania układu. W takim przypadku można podjąć następujące kroki: Zwiększyć średnicę przewodu spalinowego, Zredukować długość przewodu spalinowego o ile to możliwe

18 NOTTKI NOTTKI 34 35
