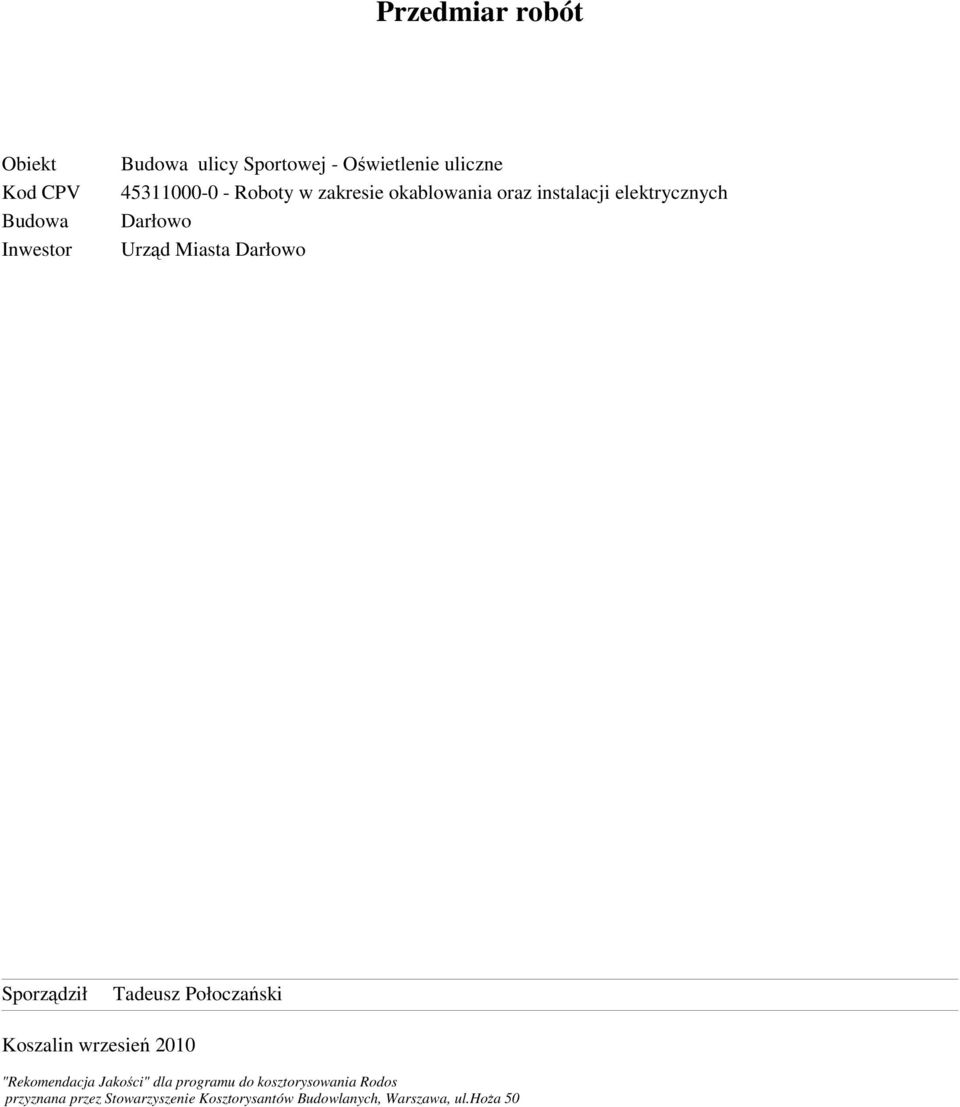

1 Przedmiar robót Obiekt Kod CPV Budowa Inwestor Roboty w zakresie okablowania oraz instalacji elektrycznych Darłowo Urząd Miasta Darłowo Sporządził Tadeusz Połoczański Koszalin wrzesień 2010 "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoŝa 50

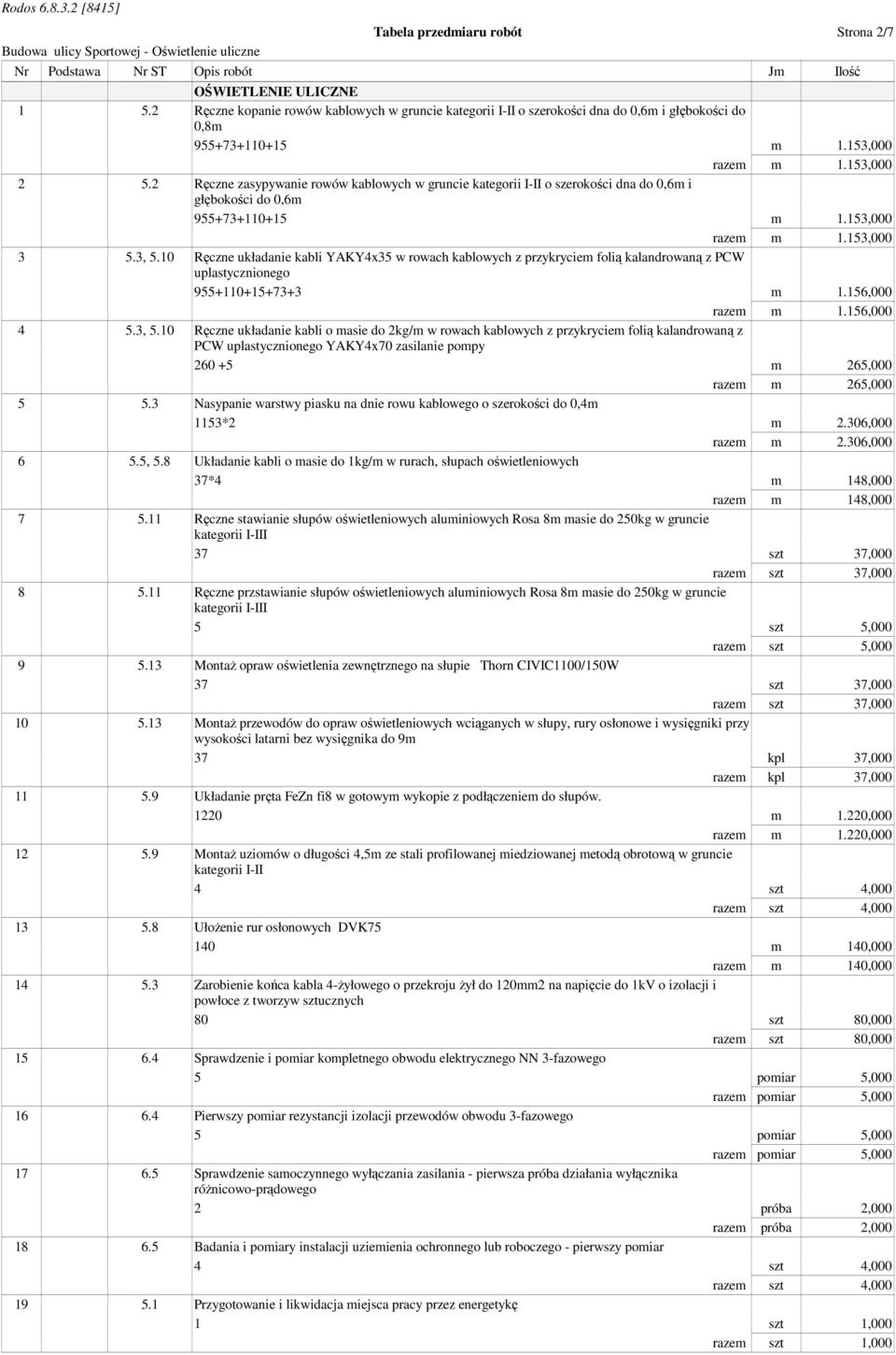

2 Tabela przedmiaru robót Strona 2/7 Nr Podstawa Nr ST Opis robót Jm Ilość OŚWIETLENIE ULICZNE Ręczne kopanie rowów kablowych w gruncie kategorii I-II o szerokości dna do 0,6m i głębokości do 0,8m m 1.153,000 razem m 1.153, Ręczne zasypywanie rowów kablowych w gruncie kategorii I-II o szerokości dna do 0,6m i głębokości do 0,6m m 1.153,000 razem m 1.153, , 5.10 Ręczne układanie kabli YAKY4x35 w rowach kablowych z przykryciem folią kalandrowaną z PCW uplastycznionego m 1.156,000 razem m 1.156, , 5.10 Ręczne układanie kabli o masie do 2kg/m w rowach kablowych z przykryciem folią kalandrowaną z PCW uplastycznionego YAKY4x70 zasilanie pompy m 265,000 razem m 265, Nasypanie warstwy piasku na dnie rowu kablowego o szerokości do 0,4m 1153*2 m 2.306,000 razem m 2.306, , 5.8 Układanie kabli o masie do 1kg/m w rurach, słupach oświetleniowych 37*4 m 148,000 razem m 148, Ręczne stawianie słupów oświetleniowych aluminiowych Rosa 8m masie do 250kg w gruncie kategorii I-III 37 szt 37,000 razem szt 37, Ręczne przstawianie słupów oświetleniowych aluminiowych Rosa 8m masie do 250kg w gruncie kategorii I-III 5 szt 5,000 razem szt 5, MontaŜ opraw oświetlenia zewnętrznego na słupie Thorn CIVIC1100/150W 37 szt 37,000 razem szt 37, MontaŜ przewodów do opraw oświetleniowych wciąganych w słupy, rury osłonowe i wysięgniki przy wysokości latarni bez wysięgnika do 9m 37 kpl 37,000 razem kpl 37, Układanie pręta FeZn fi8 w gotowym wykopie z podłączeniem do słupów m 1.220,000 razem m 1.220, MontaŜ uziomów o długości 4,5m ze stali profilowanej miedziowanej metodą obrotową w gruncie kategorii I-II 4 szt 4,000 razem szt 4, UłoŜenie rur osłonowych DVK m 140,000 razem m 140, Zarobienie końca kabla 4-Ŝyłowego o przekroju Ŝył do 120mm2 na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych 80 szt 80,000 razem szt 80, Sprawdzenie i pomiar kompletnego obwodu elektrycznego NN 3-fazowego 5 pomiar 5,000 razem pomiar 5, Pierwszy pomiar rezystancji izolacji przewodów obwodu 3-fazowego 5 pomiar 5,000 razem pomiar 5, Sprawdzenie samoczynnego wyłączania zasilania - pierwsza próba działania wyłącznika róŝnicowo-prądowego 2 próba 2,000 razem próba 2, Badania i pomiary instalacji uziemienia ochronnego lub roboczego - pierwszy pomiar 4 szt 4,000 razem szt 4, Przygotowanie i likwidacja miejsca pracy przez energetykę 1 szt 1,000 razem szt 1,000

3 Tabela przedmiaru robót Strona 3/7 Nr Podstawa Nr ST Opis robót Jm Ilość Inwentaryzacja geodezyjna i wytyczenie trasy 1 szt 1,000 razem szt 1, , 5.11 MontaŜ rozdzielnic (zestawów) o masie powyŝej 20kg mocowanych na fundamencie prefabrykowanym 1+1 szt 2,000 razem szt 2, , 5.11 MontaŜ fundamentu prefabrykowanego betonowego o objętości w wykopie do 0,25m3 w gruncie kategorii III pod rozdzielnice 1+1 szt 2,000 razem szt 2, , 5.13 DeontaŜ opraw oświetlenia zewnętrznego na wysięgniku 5 szt 5,000 razem szt 5, DemontaŜ słupów oświetleniowych o masie do 100kg 5+5 szt 10,000 razem szt 10,000 Usunięcie kolizji NN 0,4KV Ręczne kopanie rowów dla kabli 130 m 130,000 razem m 130, Ręczne zasypywanie rowów kablowych o głębokości do 1,0m i szerokości dna do 0,4m w gruncie kategorii I-II 130 m 130,000 razem m 130, , 5.8 Ręczne układanie kabli o YAKY4x25 w rowach kablowych z przykryciem folią kalandrowaną, kabel oświetleniowy m 220,000 razem m 220, , 5.8 MontaŜ muf przelotowych z rur termokurczliwych, na kablach o izolacji i powłoce z tworzyw sztucznych, energetycznych na napięcie do 1kV, jednoŝyłowych aluminiowych o przekroju Ŝył do 150m2 4 szt 4,000 razem szt 4, Dodatek na wykonanie skrzyŝowań przewodów roboczych z linią WN, NN lub telekomunikacyjną przy przekroju przewodów do 70mm2 (nakłady na jedno skrzyŝowanie dla trzech przewodów) 1 szt 1,000 razem szt 1, Lokalizacja trasy kabla 2 odc 2,000 razem odc 2, Wyłączenia lini nn0,4kv 1+1 szt 2,000 razem szt 2, ,5.5,5.9 Rury ochronne dwudzielna fi m 30,000 razem m 30, Nasypanie warstwy piasku grubości 10cm na dno rowu kablowego o szerokości do 0,6m - warstwa dolna 130*2 m 260,000 razem m 260, Badanie linii kablowej 2 odcinek 2,000 razem odcinek 2,000

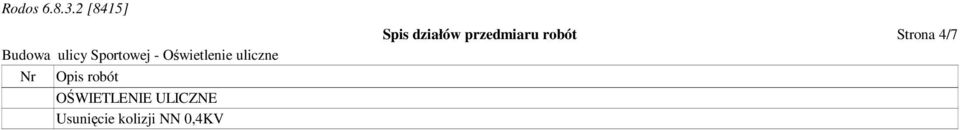

4 Nr Opis robót OŚWIETLENIE ULICZNE Usunięcie kolizji NN 0,4KV Spis działów przedmiaru robót Strona 4/7

5 Zestawienie robocizny Strona 5/7 Lp Nazwa Jm Ilość Cena Wartość 1 Elektromonterzy gr.ii r-g 4,654 2 Elektromonterzy gr.iii r-g 217,440 3 Elektromonterzy gr.iv r-g 38,600 4 Robotnicy gr.i r-g 1.308,696 5 Robotnicy r-g 794,557 Razem 2.363,947

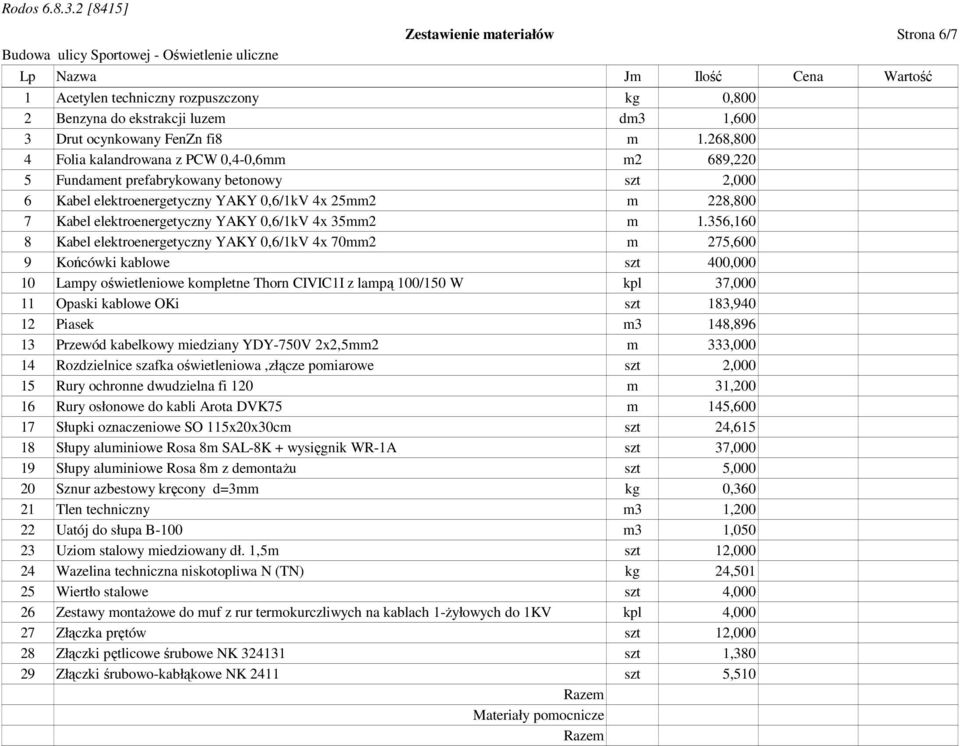

6 Zestawienie materiałów Strona 6/7 Lp Nazwa Jm Ilość Cena Wartość 1 Acetylen techniczny rozpuszczony kg 0,800 2 Benzyna do ekstrakcji luzem dm3 1,600 3 Drut ocynkowany FenZn fi8 m 1.268,800 4 Folia kalandrowana z PCW 0,4-0,6mm m2 689,220 5 Fundament prefabrykowany betonowy szt 2,000 6 Kabel elektroenergetyczny YAKY 0,6/1kV 4x 25mm2 m 228,800 7 Kabel elektroenergetyczny YAKY 0,6/1kV 4x 35mm2 m 1.356,160 8 Kabel elektroenergetyczny YAKY 0,6/1kV 4x 70mm2 m 275,600 9 Końcówki kablowe szt 400, Lampy oświetleniowe kompletne Thorn CIVIC1I z lampą 100/150 W kpl 37, Opaski kablowe OKi szt 183, Piasek m3 148, Przewód kabelkowy miedziany YDY-750V 2x2,5mm2 m 333, Rozdzielnice szafka oświetleniowa,złącze pomiarowe szt 2, Rury ochronne dwudzielna fi 120 m 31, Rury osłonowe do kabli Arota DVK75 m 145, Słupki oznaczeniowe SO 115x20x30cm szt 24, Słupy aluminiowe Rosa 8m SAL-8K + wysięgnik WR-1A szt 37, Słupy aluminiowe Rosa 8m z demontaŝu szt 5, Sznur azbestowy kręcony d=3mm kg 0, Tlen techniczny m3 1, Uatój do słupa B-100 m3 1, Uziom stalowy miedziowany dł. 1,5m szt 12, Wazelina techniczna niskotopliwa N (TN) kg 24, Wiertło stalowe szt 4, Zestawy montaŝowe do muf z rur termokurczliwych na kablach 1-Ŝyłowych do 1KV kpl 4, Złączka prętów szt 12, Złączki pętlicowe śrubowe NK szt 1, Złączki śrubowo-kabłąkowe NK 2411 szt 5,510 Razem Materiały pomocnicze Razem

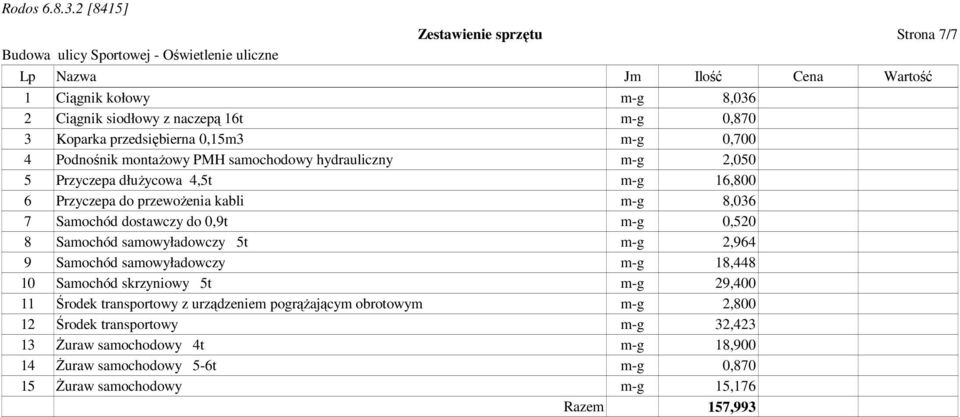

7 Zestawienie sprzętu Strona 7/7 Lp Nazwa Jm Ilość Cena Wartość 1 Ciągnik kołowy m-g 8,036 2 Ciągnik siodłowy z naczepą 16t m-g 0,870 3 Koparka przedsiębierna 0,15m3 m-g 0,700 4 Podnośnik montaŝowy PMH samochodowy hydrauliczny m-g 2,050 5 Przyczepa dłuŝycowa 4,5t m-g 16,800 6 Przyczepa do przewoŝenia kabli m-g 8,036 7 Samochód dostawczy do 0,9t m-g 0,520 8 Samochód samowyładowczy 5t m-g 2,964 9 Samochód samowyładowczy m-g 18, Samochód skrzyniowy 5t m-g 29, Środek transportowy z urządzeniem pogrąŝającym obrotowym m-g 2, Środek transportowy m-g 32, śuraw samochodowy 4t m-g 18, śuraw samochodowy 5-6t m-g 0, śuraw samochodowy m-g 15,176 Razem 157,993
