1 Brodziki Instrukcja obsługi Gwarancja

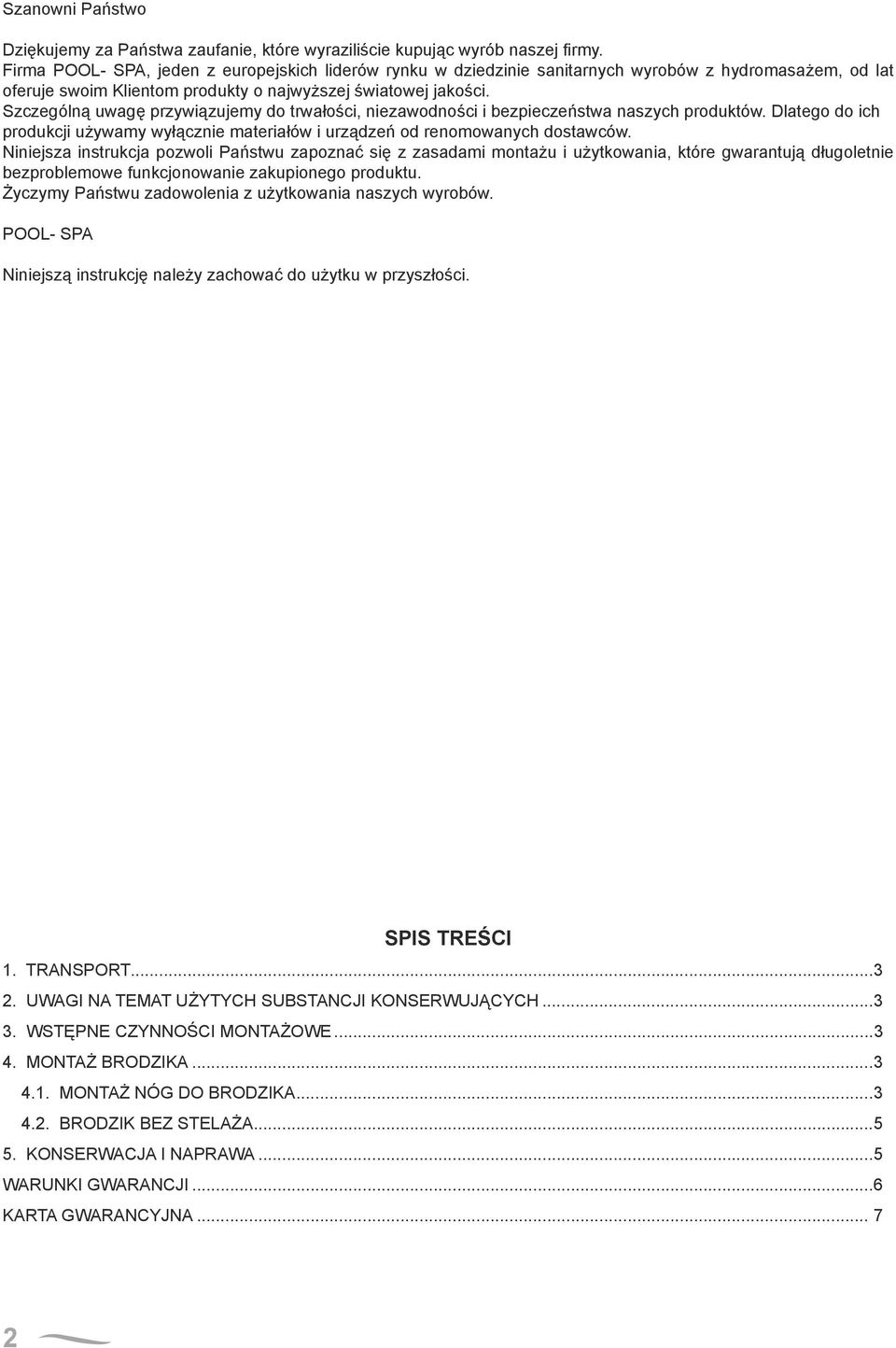

2 Szanowni Państwo Dziękujemy za Państwa zaufanie, które wyraziliście kupując wyrób naszej fi rmy. Firma POOL- SPA, jeden z europejskich liderów rynku w dziedzinie sanitarnych wyrobów z hydromasażem, od lat oferuje swoim Klientom produkty o najwyższej światowej jakości. Szczególną uwagę przywiązujemy do trwałości, niezawodności i bezpieczeństwa naszych produktów. Dlatego do ich produkcji używamy wyłącznie materiałów i urządzeń od renomowanych dostawców. Niniejsza instrukcja pozwoli Państwu zapoznać się z zasadami montażu i użytkowania, które gwarantują długoletnie bezproblemowe funkcjonowanie zakupionego produktu. Życzymy Państwu zadowolenia z użytkowania naszych wyrobów. POOL- SPA Niniejszą instrukcję należy zachować do użytku w przyszłości. SPIS TREŚCI 1. TRANSPORT UWAGI NA TEMAT UŻYTYCH SUBSTANCJI KONSERWUJĄCYCH WSTĘPNE CZYNNOŚCI MONTAŻOWE MONTAŻ BRODZIKA MONTAŻ NÓG DO BRODZIKA BRODZIK BEZ STELAŻA KONSERWACJA I NAPRAWA...5 WARUNKI GWARANCJI...6 KARTA GWARANCYJNA

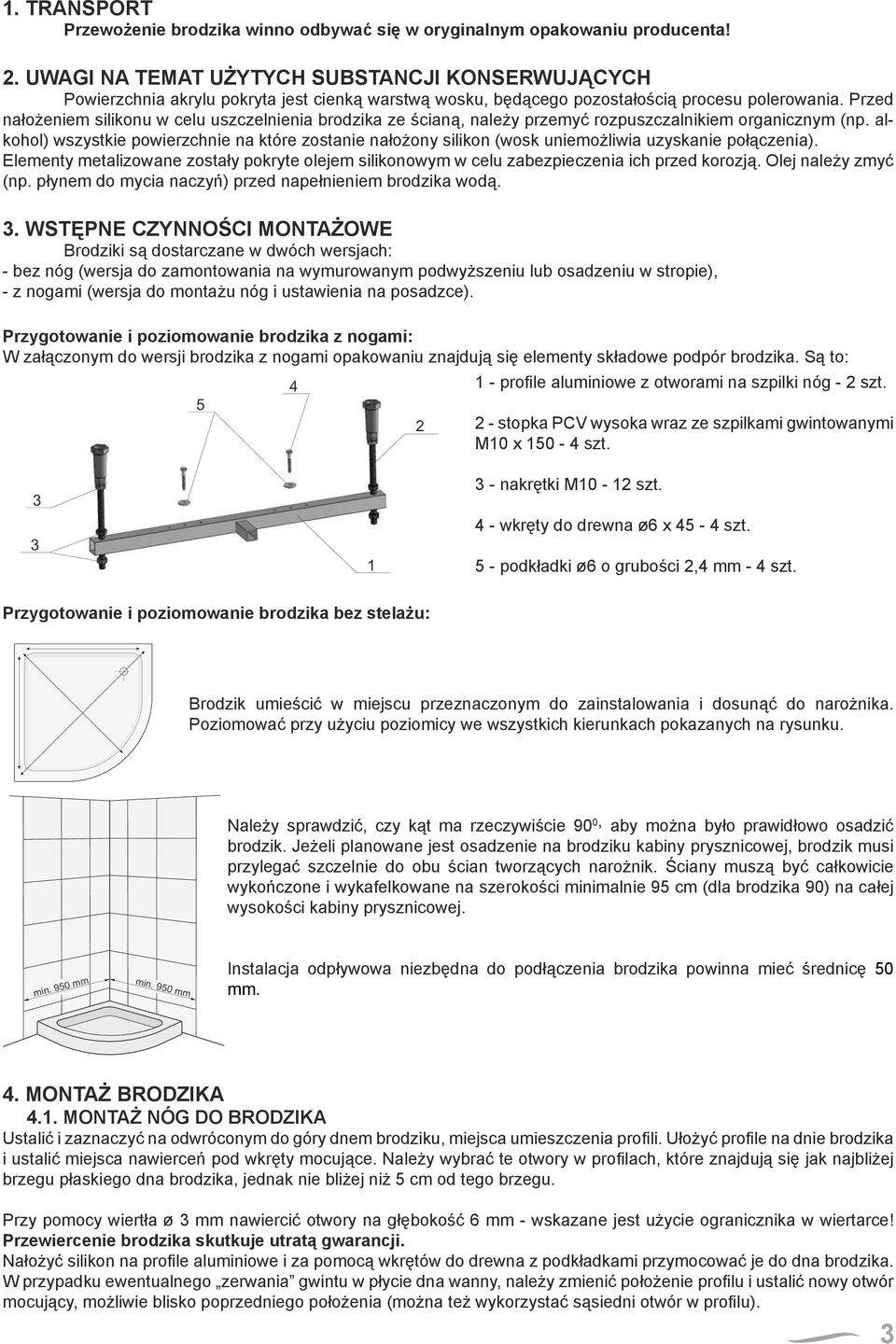

3 1. TRANSPORT Przewożenie brodzika winno odbywać się w oryginalnym opakowaniu producenta! 2. UWAGI NA TEMAT UŻYTYCH SUBSTANCJI KONSERWUJĄCYCH Powierzchnia akrylu pokryta jest cienką warstwą wosku, będącego pozostałością procesu polerowania. Przed nałożeniem silikonu w celu uszczelnienia brodzika ze ścianą, należy przemyć rozpuszczalnikiem organicznym (np. alkohol) wszystkie powierzchnie na które zostanie nałożony silikon (wosk uniemożliwia uzyskanie połączenia). Elementy metalizowane zostały pokryte olejem silikonowym w celu zabezpieczenia ich przed korozją. Olej należy zmyć (np. płynem do mycia naczyń) przed napełnieniem brodzika wodą. 3. WSTĘPNE CZYNNOŚCI MONTAŻOWE Brodziki są dostarczane w dwóch wersjach: - bez nóg (wersja do zamontowania na wymurowanym podwyższeniu lub osadzeniu w stropie), - z nogami (wersja do montażu nóg i ustawienia na posadzce). Przygotowanie i poziomowanie brodzika z nogami: W załączonym do wersji brodzika z nogami opakowaniu znajdują się elementy składowe podpór brodzika. Są to: profi le aluminiowe z otworami na szpilki nóg - 2 szt. 2 - stopka PCV wysoka wraz ze szpilkami gwintowanymi M10 x szt nakrętki M10-12 szt. 4 - wkręty do drewna ø6 x 45-4 szt. 5 - podkładki ø6 o grubości 2,4 mm - 4 szt. Przygotowanie i poziomowanie brodzika bez stelażu: Brodzik umieścić w miejscu przeznaczonym do zainstalowania i dosunąć do narożnika. Poziomować przy użyciu poziomicy we wszystkich kierunkach pokazanych na rysunku. Należy sprawdzić, czy kąt ma rzeczywiście 90 0, aby można było prawidłowo osadzić brodzik. Jeżeli planowane jest osadzenie na brodziku kabiny prysznicowej, brodzik musi przylegać szczelnie do obu ścian tworzących narożnik. Ściany muszą być całkowicie wykończone i wykafelkowane na szerokości minimalnie 95 cm (dla brodzika 90) na całej wysokości kabiny prysznicowej. min. 950 mm min. 950 mm Instalacja odpływowa niezbędna do podłączenia brodzika powinna mieć średnicę 50 mm. 4. MONTAŻ BRODZIKA 4.1. MONTAŻ NÓG DO BRODZIKA Ustalić i zaznaczyć na odwróconym do góry dnem brodziku, miejsca umieszczenia profi li. Ułożyć profile na dnie brodzika i ustalić miejsca nawierceń pod wkręty mocujące. Należy wybrać te otwory w profi lach, które znajdują się jak najbliżej brzegu płaskiego dna brodzika, jednak nie bliżej niż 5 cm od tego brzegu. Przy pomocy wiertła ø 3 mm nawiercić otwory na głębokość 6 mm - wskazane jest użycie ogranicznika w wiertarce! Przewiercenie brodzika skutkuje utratą gwarancji. Nałożyć silikon na profi le aluminiowe i za pomocą wkrętów do drewna z podkładkami przymocować je do dna brodzika. W przypadku ewentualnego zerwania gwintu w płycie dna wanny, należy zmienić położenie profi lu i ustalić nowy otwór mocujący, możliwie blisko poprzedniego położenia (można też wykorzystać sąsiedni otwór w profi lu). 3

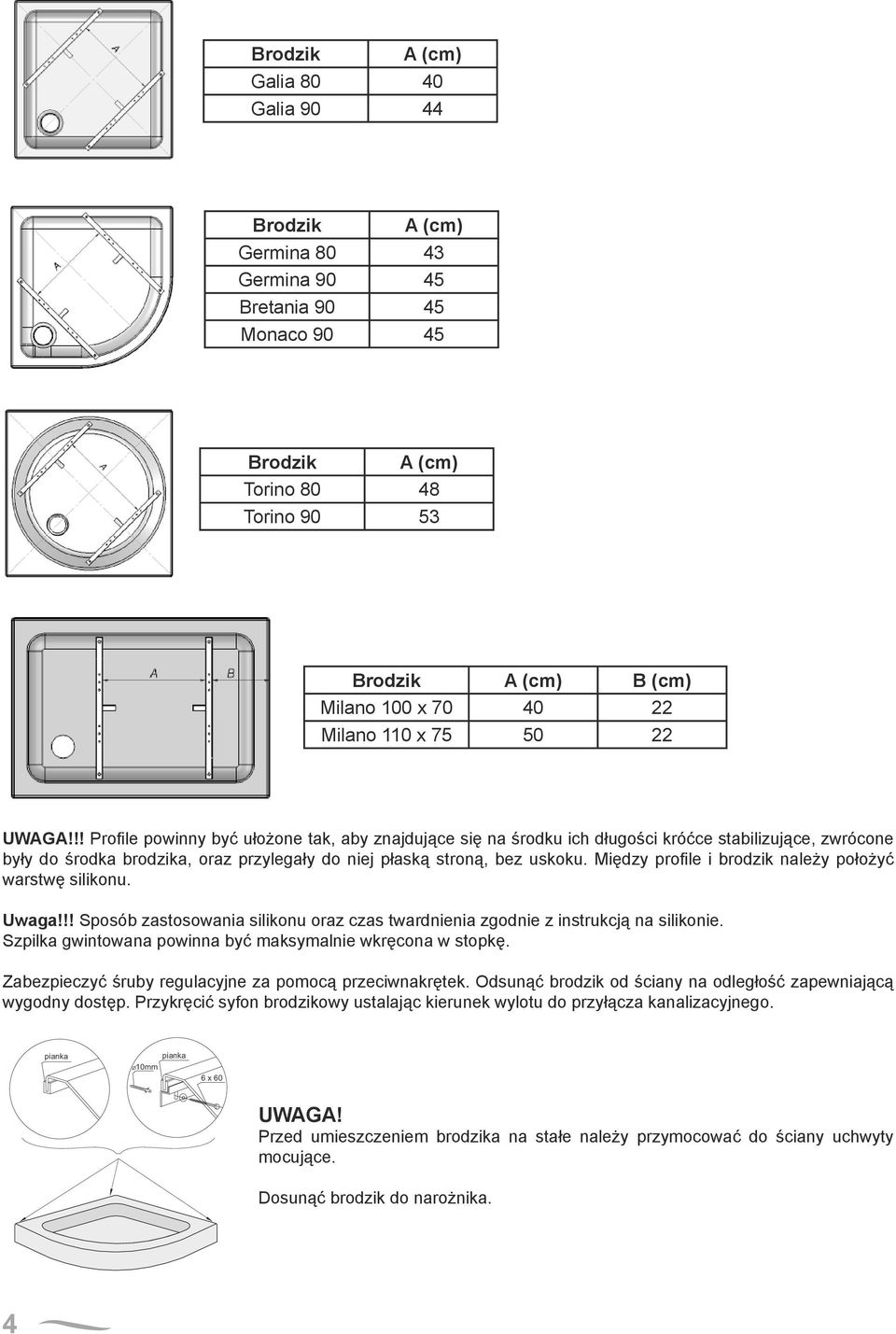

4 Brodzik A (cm) Galia Galia Brodzik A (cm) Germina Germina Bretania Monaco Brodzik A (cm) Torino Torino Brodzik A (cm) B (cm) Milano 100 x Milano 110 x UWAGA!!! Profi le powinny być ułożone tak, aby znajdujące się na środku ich długości króćce stabilizujące, zwrócone były do środka brodzika, oraz przylegały do niej płaską stroną, bez uskoku. Między profi le i brodzik należy położyć warstwę silikonu. Uwaga!!! Sposób zastosowania silikonu oraz czas twardnienia zgodnie z instrukcją na silikonie. Szpilka gwintowana powinna być maksymalnie wkręcona w stopkę. Zabezpieczyć śruby regulacyjne za pomocą przeciwnakrętek. Odsunąć brodzik od ściany na odległość zapewniającą wygodny dostęp. Przykręcić syfon brodzikowy ustalając kierunek wylotu do przyłącza kanalizacyjnego. pianka pianka 10mm 6x60 UWAGA! Przed umieszczeniem brodzika na stałe należy przymocować do ściany uchwyty mocujące. Dosunąć brodzik do narożnika. 4

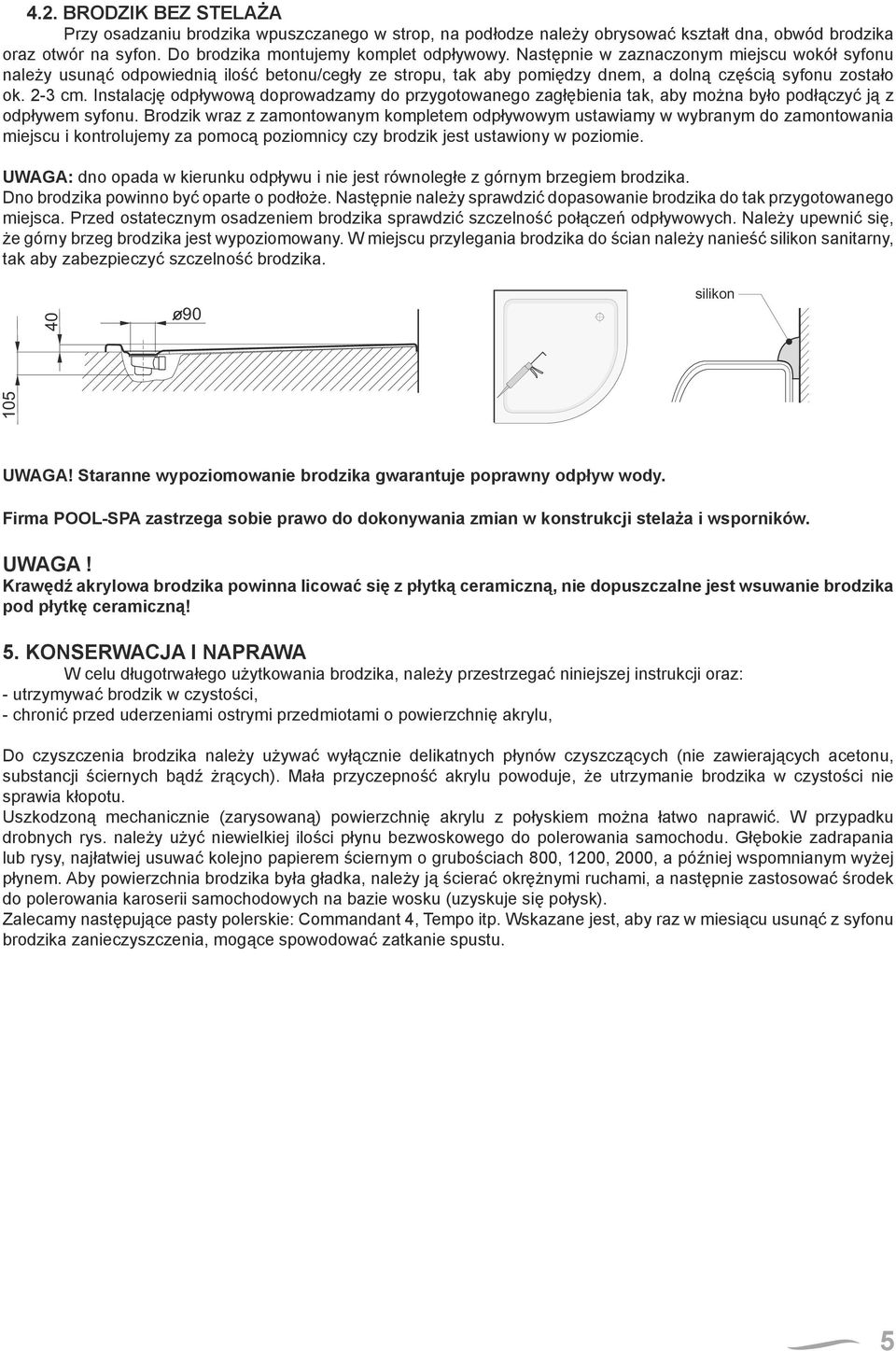

5 4.2. BRODZIK BEZ STELAŻA Przy osadzaniu brodzika wpuszczanego w strop, na podłodze należy obrysować kształt dna, obwód brodzika oraz otwór na syfon. Do brodzika montujemy komplet odpływowy. Następnie w zaznaczonym miejscu wokół syfonu należy usunąć odpowiednią ilość betonu/cegły ze stropu, tak aby pomiędzy dnem, a dolną częścią syfonu zostało ok. 2-3 cm. Instalację odpływową doprowadzamy do przygotowanego zagłębienia tak, aby można było podłączyć ją z odpływem syfonu. Brodzik wraz z zamontowanym kompletem odpływowym ustawiamy w wybranym do zamontowania miejscu i kontrolujemy za pomocą poziomnicy czy brodzik jest ustawiony w poziomie. UWAGA: dno opada w kierunku odpływu i nie jest równoległe z górnym brzegiem brodzika. Dno brodzika powinno być oparte o podłoże. Następnie należy sprawdzić dopasowanie brodzika do tak przygotowanego miejsca. Przed ostatecznym osadzeniem brodzika sprawdzić szczelność połączeń odpływowych. Należy upewnić się, że górny brzeg brodzika jest wypoziomowany. W miejscu przylegania brodzika do ścian należy nanieść silikon sanitarny, tak aby zabezpieczyć szczelność brodzika. 40 o90 silikon 105 UWAGA! Staranne wypoziomowanie brodzika gwarantuje poprawny odpływ wody. Firma POOL-SPA zastrzega sobie prawo do dokonywania zmian w konstrukcji stelaża i wsporników. UWAGA! Krawędź akrylowa brodzika powinna licować się z płytką ceramiczną, nie dopuszczalne jest wsuwanie brodzika pod płytkę ceramiczną! 5. KONSERWACJA I NAPRAWA W celu długotrwałego użytkowania brodzika, należy przestrzegać niniejszej instrukcji oraz: - utrzymywać brodzik w czystości, - chronić przed uderzeniami ostrymi przedmiotami o powierzchnię akrylu, Do czyszczenia brodzika należy używać wyłącznie delikatnych płynów czyszczących (nie zawierających acetonu, substancji ściernych bądź żrących). Mała przyczepność akrylu powoduje, że utrzymanie brodzika w czystości nie sprawia kłopotu. Uszkodzoną mechanicznie (zarysowaną) powierzchnię akrylu z połyskiem można łatwo naprawić. W przypadku drobnych rys. należy użyć niewielkiej ilości płynu bezwoskowego do polerowania samochodu. Głębokie zadrapania lub rysy, najłatwiej usuwać kolejno papierem ściernym o grubościach 800, 1200, 2000, a później wspomnianym wyżej płynem. Aby powierzchnia brodzika była gładka, należy ją ścierać okrężnymi ruchami, a następnie zastosować środek do polerowania karoserii samochodowych na bazie wosku (uzyskuje się połysk). Zalecamy następujące pasty polerskie: Commandant 4, Tempo itp. Wskazane jest, aby raz w miesiącu usunąć z syfonu brodzika zanieczyszczenia, mogące spowodować zatkanie spustu. 5

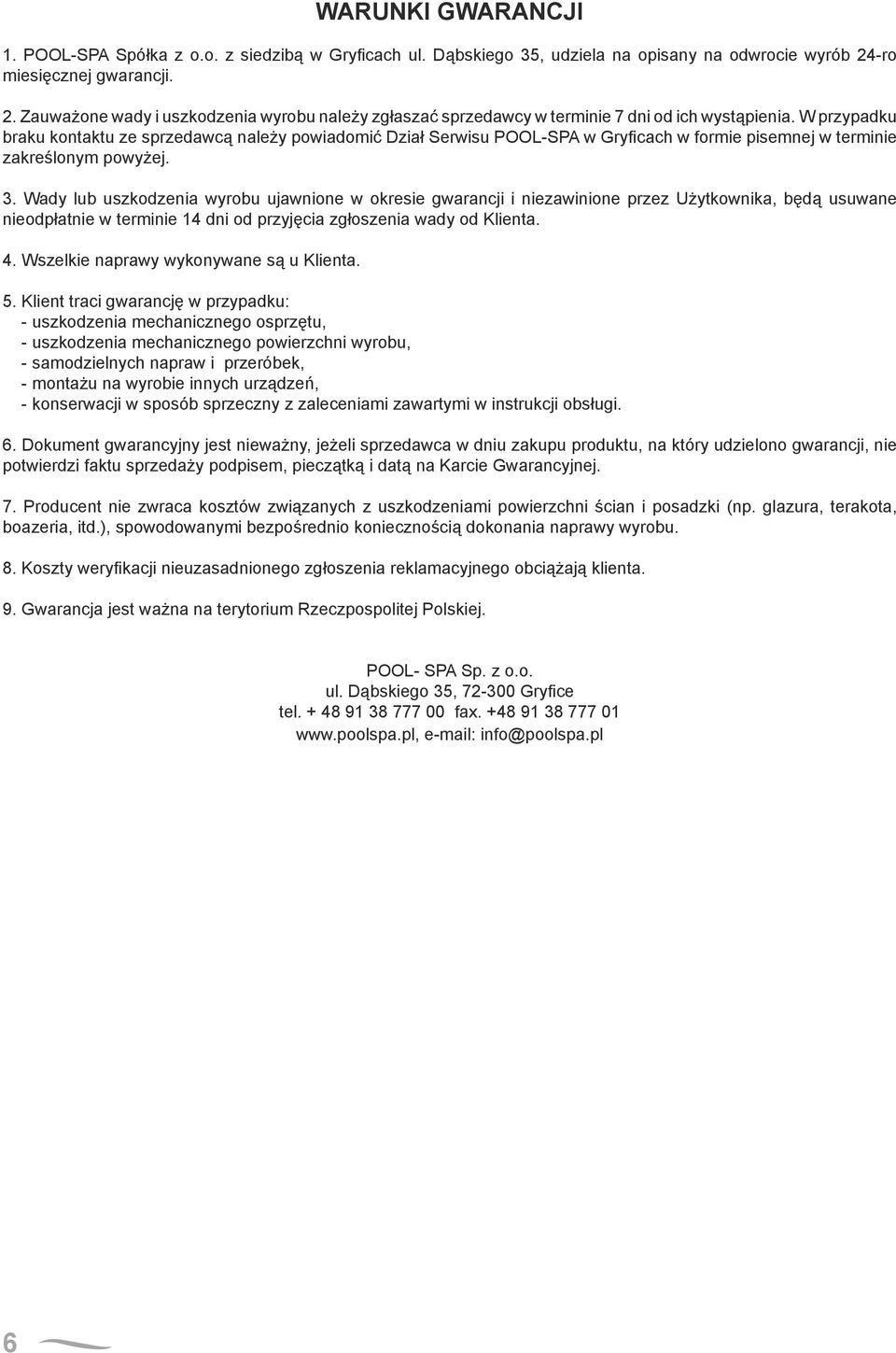

6 WARUNKI GWARANCJI 1. POOL-SPA Spółka z o.o. z siedzibą w Gryfi cach ul. Dąbskiego 35, udziela na opisany na odwrocie wyrób 24-ro miesięcznej gwarancji. 2. Zauważone wady i uszkodzenia wyrobu należy zgłaszać sprzedawcy w terminie 7 dni od ich wystąpienia. W przypadku braku kontaktu ze sprzedawcą należy powiadomić Dział Serwisu POOL-SPA w Gryfi cach w formie pisemnej w terminie zakreślonym powyżej. 3. Wady lub uszkodzenia wyrobu ujawnione w okresie gwarancji i niezawinione przez Użytkownika, będą usuwane nieodpłatnie w terminie 14 dni od przyjęcia zgłoszenia wady od Klienta. 4. Wszelkie naprawy wykonywane są u Klienta. 5. Klient traci gwarancję w przypadku: - uszkodzenia mechanicznego osprzętu, - uszkodzenia mechanicznego powierzchni wyrobu, - samodzielnych napraw i przeróbek, - montażu na wyrobie innych urządzeń, - konserwacji w sposób sprzeczny z zaleceniami zawartymi w instrukcji obsługi. 6. Dokument gwarancyjny jest nieważny, jeżeli sprzedawca w dniu zakupu produktu, na który udzielono gwarancji, nie potwierdzi faktu sprzedaży podpisem, pieczątką i datą na Karcie Gwarancyjnej. 7. Producent nie zwraca kosztów związanych z uszkodzeniami powierzchni ścian i posadzki (np. glazura, terakota, boazeria, itd.), spowodowanymi bezpośrednio koniecznością dokonania naprawy wyrobu. 8. Koszty weryfi kacji nieuzasadnionego zgłoszenia reklamacyjnego obciążają klienta. 9. Gwarancja jest ważna na terytorium Rzeczpospolitej Polskiej. POOL- SPA Sp. z o.o. ul. Dąbskiego 35, Gryfi ce tel fax info@poolspa.pl 6

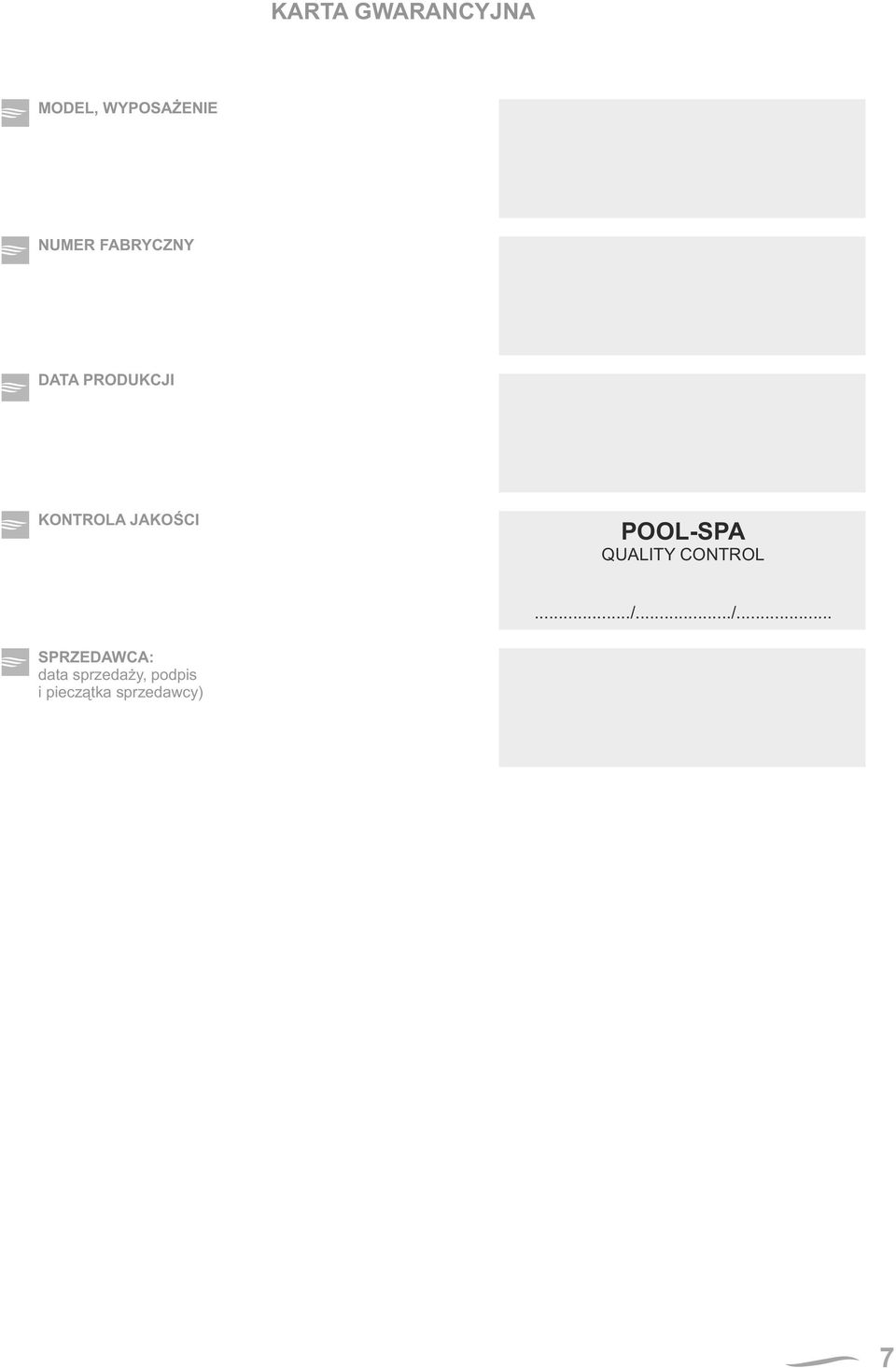

7 KARTA GWARANCYJNA MODEL, WYPOSA ENIE NUMER FABRYCZNY DATA PRODUKCJI KONTROLA JAKOŒCI POOL-SPA QUALITY CONTROL.../.../... SPRZEDAWCA: data sprzeda y, podpis i piecz¹tka sprzedawcy) 7

8 POOL-SPA Sp. z o.o. ul. Dąbskiego Gryfi ce tel fax info@poolspa.pl Firma POOL-SPA realizuje politykę ciągłego rozwijania produktów i zastrzega sobie prawo do wprowadzania zmian w specyfi kacji i kolorystyce bez wcześniejszego powiadomienia. Niemniej jednak POOL-SPA dokłada wszelkich starań, aby w dniu przygotowania publikacji podawane specyfi kacje były jak najbardziej aktualne. v PI
