1 Panele masażowe Instrukcja obsługi Gwarancja

2 Szanowni Państwo Dziękujemy za Państwa zaufanie, które wyraziliście kupując wyrób naszej fi rmy. Firma POOL- SP, jeden z europejskich liderów rynku w dziedzinie sanitarnych wyrobów z hydromasażem, od lat oferuje swoim Klientom produkty o najwyższej światowej jakości. Szczególną uwagę przywiązujemy do trwałości, niezawodności i bezpieczeństwa naszych produktów. Dlatego do ich produkcji używamy wyłącznie materiałów i urządzeń od renomowanych dostawców. Niniejsza instrukcja pozwoli Państwu zapoznać się z zasadami montażu i użytkowania, które gwarantują długoletnie bezproblemowe funkcjonowanie zakupionego produktu. Życzymy Państwu zadowolenia z użytkowania naszych wyrobów. POOL- SP Zaleca się korzystanie z hydromasażu w wodzie o średniej temperaturze 37 stopni przez około minut. Zaleca się, aby dzieciom korzystającym z urządzenia zawsze towarzyszyła osoba dorosła. Niniejszą instrukcję należy zachować do użytku w przyszłości. SPIS TREŚCI 1. TRNSPORT PRZYGOTOWNIE MIEJSC PRZYGOTOWNIE PRZYŁĄCZY WODNYCH PIELĘGNCJ SCHEMTY I RYSUNKI PRZYŁĄCZY przyłącza DEDL 1840 x przyłącza DEDL 1380 x przyłącza MONO przyłącza BNJO MONTŻ PNEL WERSJE PNELI wersja z mieszaczem manualnym (S1) wersja z termostatem (S2) LIST IKON ROZDZIELCZ BTERII PNEL LIST FUNKCJI PNELI MSŻOWYCH...9 WRUNKI GWRNCJI...10 KRT GWRNCYJN

3 1. TRNSPORT Przewożenie panela prysznicowego powinno odbywać się w oryginalnym opakowaniu producenta. Panel należy przenosić trzymając za korpus panela. Niedozwolone jest używanie w charakterze uchwytów przewodów, stanowiących elementy systemu masażu. 2. PRZYGOTOWNIE MIEJSC Przygotowując miejsce, w którym będzie zainstalowany panel, należy zwrócić uwagę na to, aby spełniało ono następujące warunki: - odpowiednia wysokość pomieszczenia, - dopływ ciepłej i zimnej wody (zgodnie z rysunkami przyłączy) - przy panelach montowanych w narożniku, narożnik, w którym będzie zainstalowany panel powinien posiadać kąt prosty a odchyłka ścian od pionu nie powinna być większa niż 1mm/m. 3. PRZYGOTOWNIE PRZYŁĄCZY WODNYCH Panele przygotowane są do podłączenia do ściennych przyłaczy wodnych wg standardu woda ciepła po lewej, woda zimna po prawej (króćce z gwintem zewnętrznym). Dla zapewnienia prawidłowej pracy mieszacza w wersji z termostatem oba przyłącza wodne muszą zapewniać ciśnienie zasilające na poziomie minimum 2,5 bar, przy różnicy między nimi nie większej niż 0,5 bar. Przygotowanie ściennych przyłączy wodnych wiąże się z określeniem położenia panela. Położenie panela należy ustalić kierując się zapewnieniem wygody korzystania z funkcji masażowych wszystkim jego użytkownikom (najwyższa dysza masażowa nie powinna znajdować się powyżej barku osoby korzystającej z panela). Rysunki przedstawiają położenie dysz, przyłączy wodnych oraz otworów na śruby mocujące względem dolnych brzegów paneli w wersjach naściennych i narożnych. 4. PIELĘGNCJ Pielęgnacja panela polega na utrzymaniu powierzchni i urządzeń w czystości przy użyciu łagodnych środków myjących i czyszczących przeznaczonych do powierzchni metalowych i plastikowych. Należy zwrócić szczególną uwagę na to, aby: nie używać środków czyszczących, które posiadają: - kwas solny, kwas mrówkowy, lub kwas octowy doprowadzający do uszkodzeń powłoki, - nie używać środków zawierających kwas fosforowy, - nie stosować środków zawierających związki chloru, - nie mieszać ze sobą środków czyszczących, - nie stosować środków czyszczących, proszków, mleczek, itp. Zawierających substancje ścierne, - nie stosować szorstkich ścierek i gąbek ani tekstyliów zawierających mikro włókna. Czyszczenie armatury i urządzeń prysznicowych Prosimy pamiętać o tym, aby: - dopasować stężenie środków czyszczących oraz ich czas działania do materiału, z jakiego wykonana jest powierzchnia czyszczona, - regularnie dbać o czystość armatury i urządzeń prysznicowych, zapobiegnie to powstaniu osadów kamienia wapiennego, - w żadnym przypadku nie nanosić środków czyszczących bezpośrednio na armaturę i urządzenia prysznicowe tylko na ścierkę lub gąbkę, w przeciwnym razie środek czyszczący może dostać się w szczeliny ew. otwory znajdujące się na armaturze i spowodować trwałe uszkodzenia, - po pielęgnacji oraz czyszczeniu armatury i urządzeń prysznicowych należy je dokładnie opłukać czystą wodą oraz wypolerować. 3

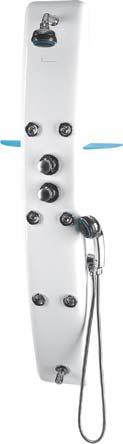

4 5. SCHEMTY I RYSUNKI PRZYŁĄCZY 5.1. Przyłącza DEDL Wysokoœæ ca³kowita: ok. 1840mm Wszystkie wymiary w [mm]. wersja naœcienna wersja naro na Uproszczony zarys panela cw B zw B cw B zw - otwory o œr. 8mm pod ko³ki rozporowe B - przy³¹cze wodne œcienne zakoñczone gwintem zewn. R1/2 cw - ciep³a woda zw - zimna woda

5 5.2. Przyłącza DEDL 2 wersja naœcienna wersja naro na 60 Uproszczony zarys panela B B 110 B cw zw cw zw Wysokoœæ ca³kowita: ok. 1380mm Wszystkie wymiary w [mm]. - otwory o œr. 8mm pod ko³ki rozporowe B - przy³¹cze wodne œcienne zakoñczone gwintem zewn. R1/2 cw - ciep³a woda zw - zimna woda 5

6 5.3. Przyłącza MONO wersja naœcienna MONO 150 B Wysokoœæ ca³kowita: ok mm Wszystkie wymiary w [mm]. cw zw otwory o œr. 8mm pod ko³ki rozporowe B - przy³¹cze wodne œcienne zakoñczone gwintem zewn. R1/2 cw - ciep³a woda zw - zimna woda

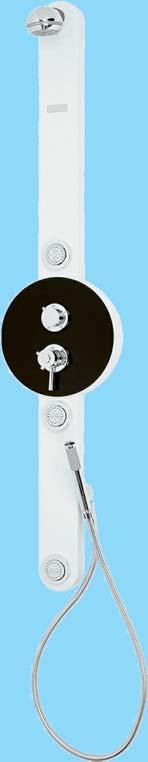

7 5.4. Przyłącza BNJO Wysokoœæ ca³kowita: ok mm Wszystkie wymiary w [mm]. wersja naœcienna B cw zw otwory o œr. 8mm pod ko³ki rozporowe B - przy³¹cze wodne œcienne zakoñczone gwintem zewn. R1/2 cw - ciep³a woda zw - zimna woda 350 7

8 6. MONTŻ PNEL Po ustaleniu planowanego położenia panela należy, kierując sie powyższymi rysunkami, zaznaczyć punkty wierceń otworów (8 szt.) pod uchwyty panela. Otwory pod uchwyty panela należy wykonać dobierając średnicę wiertła odpowiednio do załączonych do panela kołków rozporowych. W przygotowane otwory należy wprowadzić kołki rozporowe, a następnie przykręcić do ściany załączone do panela wygięte płaskowniki, tworzące wieszaki panela. Do ściennych przyłączy wodnych należy podłączyć zbrojone przewody elastyczne, prowadzące do baterii panela, a następnie powiesić panel na wieszakach. 7. WERSJE PNELI Panele masażowe produkowane są w dwóch wersjach: z mieszaczem manualnym (S1) i z mieszaczem termostatycznym (S2). 7.1 WERSJ Z MIESZCZEM MNULNYM (S1) Górne pokrętło baterii służy jako rozdzielacz kierujący strumień wody na wybrane wyjście. Pozostawienie rozdzielacza w pozycji pomiędzy funkcjami pozwala na ich jednoczesną pracę, zwielokratniając możliwości masażowe panela. Temperaturę wody ustawia się przekręcając pokrętło w lewo lub prawo. Dźwignia dolna służy do otwierania, zamykania i regulacji ciśnienia wody (porusza się w płaszczyźnie prostopadłej do panela) WERSJ Z TERMOSTTEM (S2) Górne pokrętło baterii służy jako rozdzielacz kierujący strumień wody na wybrane wyjście. Pozostawienie rozdzielacza w pozycji pomiędzy funkcjami pozwala na ich jednoczesną pracę, zwielokratniając możliwości masażowe panela. Pokrętło z wypustkami służy do ustawienia temperatury wody. Bateria posiada funkcję blokady temperatury wody na poziomie 38 0 C, z możliwością przekroczenia tej temperatury po wciśnięciu czerwonego przycisku blokady. Dźwignia dolna służy do otwierania, zamykania i regulacji ciśnienia wody. BTERI Z MIESZCZEM I TERMOSTTEM Dzia³a wskazana funkcja Dzia³aj¹ s¹siednie funkcje jednoczeœnie Sama gałka bez ruchu tarczy otwiera (obrót w lewo) lub zamyka (obrót w prawo) ciśnienie wody. 8

9 8. LIST IKON ROZDZIELCZ BTERII PNEL: Ikona orientacyjna położenia rozdzielacza baterii Ikona prysznica ręcznego - dostępne 3 rodzaje strumienia wody w słuchawce prysznica (deszcz, napowietrzany, masażowy) Ikona prysznica centralnego - dostępne 3 rodzaje strumienia wody ustawiane w głowicy prysznica (deszcz, napowietrzany, masażowy) Ikona sekcji dysz Ikona dyszy na stopy 9. LIST FUNKCJI PNELI MSŻOWYCH: - prysznic centralny - prysznic ręczny - masaż sekcją dysz górnych (Banjo - 1 szt., Dedal, Mono - 2 szt. - masaż sekcją dysz dolnych (Banjo - 2 szt. Dedal, Mono - 4 szt.) - masaż dyszą na stopy (Mono) 9

10 WRUNKI GWRNCJI 1. POOL-SP Spółka z o.o. z siedzibą w Gryficach ul. Dąbskiego 35, udziela na opisany na odwrocie wyrób 24-ro miesięcznej gwarancji. 2. Zauważone wady i uszkodzenia wyrobu należy zgłaszać sprzedawcy w terminie 7 dni od ich wystąpienia. W przypadku braku kontaktu ze sprzedawcą należy powiadomić Dział Serwisu POOL- SP w Gryfi cach w formie pisemnej w terminie zakreślonym powyżej. 3. Wady lub uszkodzenia wyrobu ujawnione w okresie gwarancji i niezawinione przez Użytkownika, będą usuwane nieodpłatnie w terminie 14 dni od przyjęcia zgłoszenia wady od Klienta. 4. Wszelkie naprawy wykonywane są u Klienta. 5. Klient traci gwarancję w przypadku: - uszkodzenia mechanicznego osprzętu, - uszkodzenia mechanicznego powierzchni wyrobu, - samodzielnych napraw i przeróbek, - montażu na wyrobie innych urządzeń, - konserwacji w sposób sprzeczny z zaleceniami zawartymi w instrukcji obsługi. 6. Dokument gwarancyjny jest nieważny, jeżeli sprzedawca w dniu zakupu produktu, na który udzielono gwarancji, nie potwierdzi faktu sprzedaży podpisem, pieczątką i datą na Karcie Gwa rancyjnej. 7. Producent nie zwraca kosztów związanych z uszkodzeniami powierzchni ścian i posadzki (np. glazura, terakota, boazeria, itd.), spowodowanymi bezpośrednio koniecznością dokonania naprawy wyrobu. 8. Gwarancja jest ważna na terytorium Rzeczpospolitej Polskiej. POOL- SP Sp. z o.o. ul. Dąbskiego 35, Gryfi ce tel fax info@poolspa.pl 10

11 KRT GWRNCYJN MODEL, WYPOS ENIE NUMER FBRYCZNY DT PRODUKCJI KONTROL JKOŒCI POOL-SP QULITY CONTROL.../.../... MINIMLNE CIŒNIENIE WODY 2,5 bar MKSYMLNE CIŒNIENIE WODY 5 bar SPRZEDWC: data sprzeda y, podpis i piecz¹tka sprzedawcy) 11

12 POOL-SP Sp. z o.o. ul. Dąbskiego Gryfi ce tel fax info@poolspa.pl Firma POOL-SP realizuje politykę ciągłego rozwijania produktów i zastrzega sobie prawo do wprowadzania zmian w specyfi kacji i kolorystyce bez wcześniejszego powiadomienia. Niemniej jednak POOL-SP dokłada wszelkich starań, aby w dniu przygotowania publikacji podawane specyfi kacje były jak najbardziej aktualne. v PI
