DP27E. Zawory redukcyjne z pilotem, z żeliwa sferoidalnego, PN25

Transkrypt

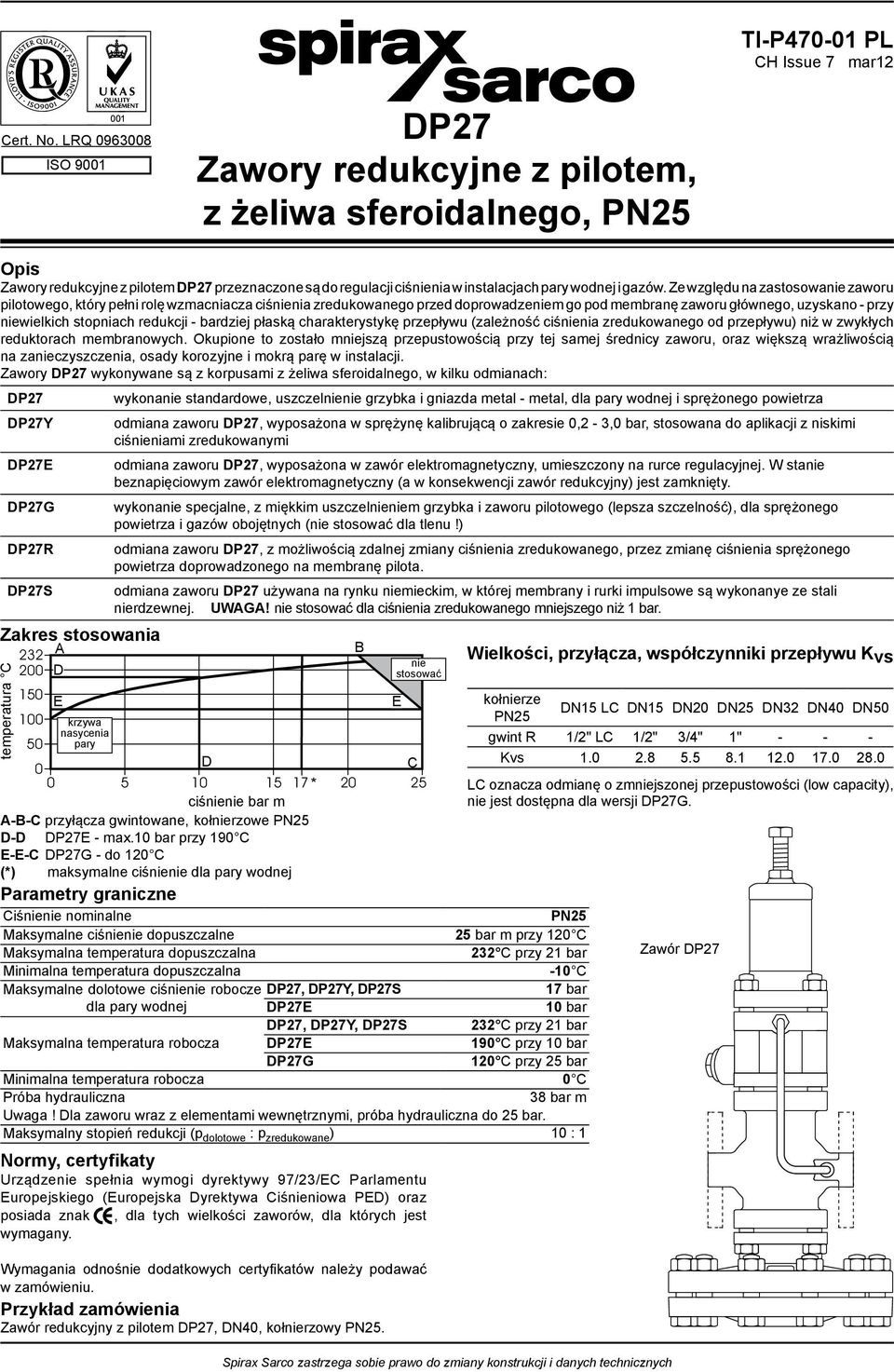

1 Cert. No. LRQ ISO 9001 P27 Zawory redukcyjne z pilotem, z żeliwa sferoidalnego, Opis Zawory redukcyjne z pilotem P27 przeznaczone są do regulacji ciśnienia w instalacjach pary wodnej i gazów. Ze względu na zastosowanie zaworu, który pełni rolę wzmacniacza ciśnienia zredukowanego przed doprowadzeniem go pod membranę zaworu głównego, uzyskano - przy niewielkich stopniach redukcji - bardziej płaską charakterystykę przepływu (zależność ciśnienia zredukowanego od przepływu) niż w zwykłych reduktorach membranowych. Okupione to zostało mniejszą przepustowością przy tej samej średnicy zaworu, oraz większą wrażliwością na zanieczyszczenia, osady korozyjne i mokrą parę w instalacji. Zawory P27 wykonywane są z korpusami z żeliwa sferoidalnego, w kilku odmianach: P27 wykonanie standardowe, uszczelnienie grzybka i gniazda metal - metal, dla pary wodnej i sprężonego powietrza P27Y odmiana zaworu P27, wyposażona w sprężynę kalibrującą o zakresie 0,2-3,0 bar, stosowana do aplikacji z niskimi ciśnieniami zredukowanymi P27 odmiana zaworu P27, wyposażona w zawór elektromagnetyczny, umieszczony na rurce regulacyjnej. W stanie beznapięciowym zawór elektromagnetyczny (a w konsekwencji zawór redukcyjny) jest zamknięty. P27G wykonanie specjalne, z miękkim uszczelnieniem grzybka i zaworu (lepsza szczelność), dla sprężonego powietrza i gazów obojętnych (nie stosować dla tlenu!) P27R odmiana zaworu P27, z możliwością zdalnej zmiany ciśnienia zredukowanego, przez zmianę ciśnienia sprężonego powietrza doprowadzonego na membranę pilota. P27S odmiana zaworu P27 używana na rynku niemieckim, w której membrany i rurki impulsowe są wykonanye ze stali nierdzewnej. UWG! nie stosować dla ciśnienia zredukowanego mniejszego niż 1 bar. Zakres stosowania temperatura C krzywa nasycenia pary C * ciśnienie bar m --C przyłącza gwintowane, kołnierzowe - P27 - max. bar przy 190 C --C P27G - do 120 C (*) maksymalne ciśnienie dla pary wodnej Parametry graniczne Ciśnienie nominalne Maksymalne ciśnienie dopuszczalne 25 bar m przy 120 C Maksymalna temperatura dopuszczalna 232 C przy 21 bar Minimalna temperatura dopuszczalna - C Maksymalne dolotowe ciśnienie robocze P27, P27Y, P27S 17 bar dla pary wodnej P27 bar P27, P27Y, P27S 232 C przy 21 bar Maksymalna temperatura robocza P C przy bar P27G 120 C przy 25 bar Minimalna temperatura robocza 0 C Próba hydrauliczna 38 bar m Uwaga! la zaworu wraz z elementami wewnętrznymi, próba hydrauliczna do 25 bar. Maksymalny stopień redukcji (p dolotowe : p zredukowane ) : 1 Normy, certyfikaty Urządzenie spełnia wymogi dyrektywy 97/23/C Parlamentu uropejskiego (uropejska yrektywa Ciśnieniowa P) oraz posiada znak, dla tych wielkości zaworów, dla których jest wymagany. Wymagania odnośnie dodatkowych certyfikatów należy podawać w zamówieniu. Przykład zamówienia Zawór redukcyjny z pilotem P27, N40, kołnierzowy. nie stosować Spirax Sarco zastrzega sobie prawo do zmiany konstrukcji i danych technicznych Wielkości, przyłącza, współczynniki przepływu Kvs kołnierze N15 LC N15 N20 N25 N32 N40 N50 gwint R 1/2" LC 1/2" 3/4" 1" Kvs LC oznacza odmianę o zmniejszonej przepustowości (low capacity), nie jest dostępna dla wersji P27G. Zawór P27

2 strona 2/8 Poz. część materiał, norma 1 śruba kalibracji stal S 3692 Gr przeciwnakrętka stal S 3692 Gr.8 3 obudowa sprężyny żeliwo sferoidalne IN1693 GGG górna STM 351/351M P27,P27Y opora CF8M sprężyny P27S stal S N 270-3: sprężyna kalibrująca 302 S 26 6 dolna P27,P27Y mosiądz S 2872 CZ 122 opora sprężyny P27S stal elemety obudowy sprężyny nakrętki stal S 3692 Gr.8 szpilki stal S 4439 Gr. 8.8 N15 do N32 M x 95 mm N40 do N50 M12 x 95 mm 8 membrana P27,P27Y brąz fosforowy S 2870 P pilota P27S komora pilota żeliwo sferoidalne IN 1693 GGG 40.3 popychacz zaworu S S gniazdo zaworu z uszcz. PTF S S kula zaworu ISI sprężyna zaworu S S 26 zacisk zaworu S N uszczelka korka filtra pilota S S korek filtra pilota S S filtr pilota P27,P27Y brąz P27S wkład filtra zaworu gł. STM 240 TP uszczelka korpusu grafit laminowany 20 sprężyna powrotna zaworu głównego S S grzybek zaworu głównego S S gniazdo zaworu głównego S S rurka P27,P27Y miedź S 2871 C 6 ½H impulsowa pilota P27S korpus żeliwo sferoidalne IN 1693 GGG 40.3 nakrętki stal S 3692 Gr.8 25 elementy korpusu szpilki stal N15 do N32 N40 do N50 S 4439 Gr. 8.8 M x 95 mm M12 x 95 mm 26 komora membrany głównej - góra żeliwo sferoidalne IN 1693 GGG komora membrany głównej - dół żeliwo sferoidalne IN 1693 GGG 40.3 elementy nakrętki stal S 3692 Gr.8 28 komory stal S 4439 Gr. 8.8 membrany śruby N15 do N32 M x 95 mm głównej N40 do N50 M12 x 95 mm 29 membrana P27,P27Y brąz fosforowy S 2870 P główna P27S płyta P27,P27Y brąz S 2872 CZ 122 membrany główna P27S popychacz zaworu głównego S S przeciwnakrętka stal S 3692 Gr.8 33 zespół rurek regulacyjnych mosiądz i miedź 34 * korek R 1/8" stal * pozycja nie pokazana na rysunku Szczegóły konstrukcji zaworu Pozycje, 12, 13 i pokazane powyżej 29 P27, P27S i P27Y

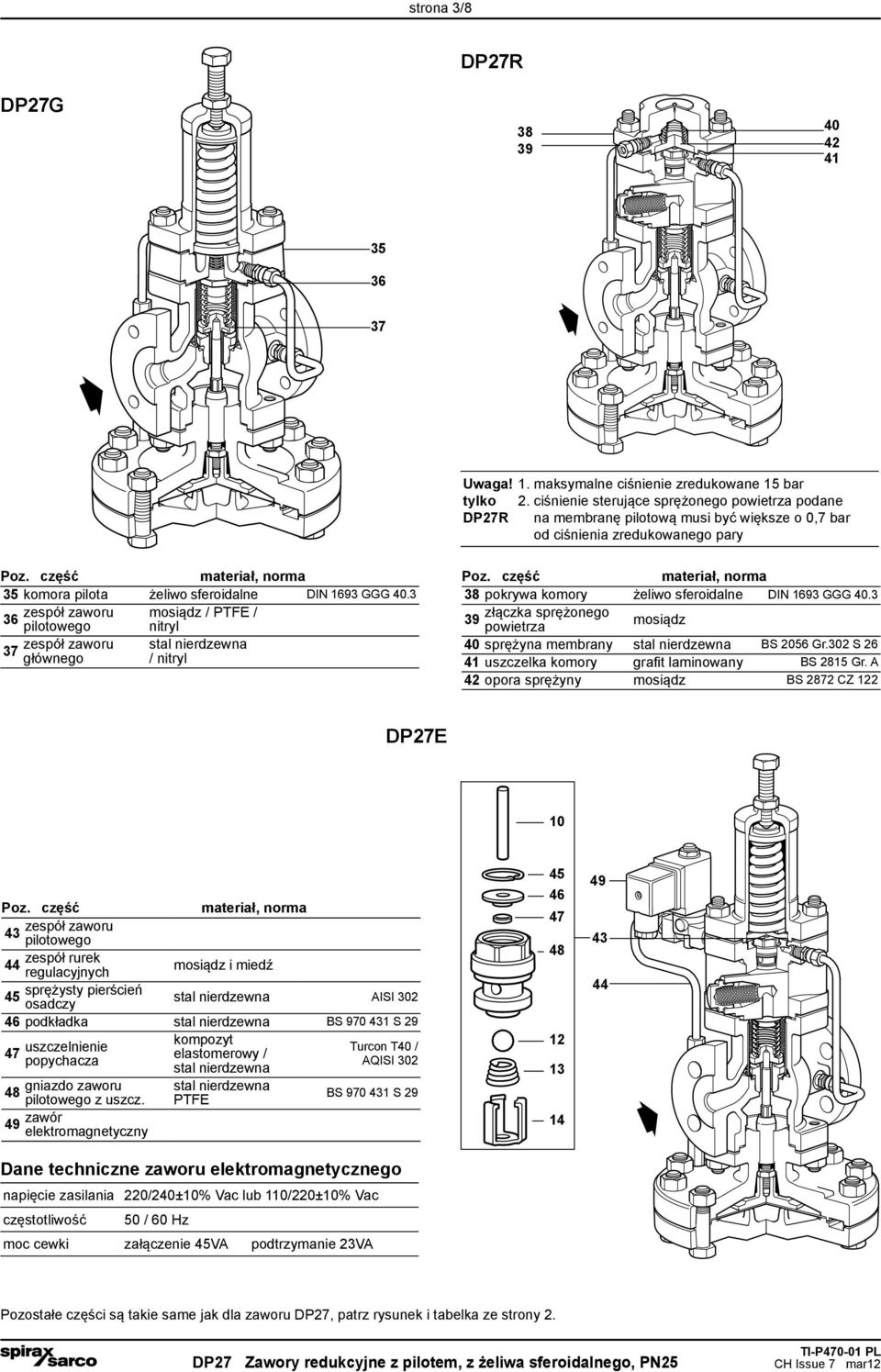

3 strona 3/8 P27G P27R Uwaga! tylko P27R 1. maksymalne ciśnienie zredukowane 15 bar 2. ciśnienie sterujące sprężonego powietrza podane na membranę pilotową musi być większe o 0,7 bar od ciśnienia zredukowanego pary Poz. część materiał, norma 35 komora pilota żeliwo sferoidalne IN 1693 GGG zespół zaworu mosiądz / PTF / nitryl 37 zespół zaworu głównego / nitryl Poz. część materiał, norma 38 pokrywa komory żeliwo sferoidalne IN 1693 GGG złączka sprężonego powietrza mosiądz 40 sprężyna membrany S 2056 Gr.302 S uszczelka komory grafit laminowany S 2815 Gr. 42 opora sprężyny mosiądz S 2872 CZ 122 P27 Poz. część materiał, norma 43 zespół zaworu 44 zespół rurek regulacyjnych mosiądz i miedź 45 sprężysty pierścień osadczy ISI podkładka S S uszczelnienie kompozyt Turcon T40 / popychacza elastomerowy / QISI gniazdo zaworu z uszcz. 49 zawór elektromagnetyczny PTF S S 29 ane techniczne zaworu elektromagnetycznego napięcie zasilania 220/240±% Vac lub 1/220±% Vac częstotliwość 50 / 60 Hz moc cewki załączenie 45V podtrzymanie 23V Pozostałe części są takie same jak dla zaworu P27, patrz rysunek i tabelka ze strony 2.

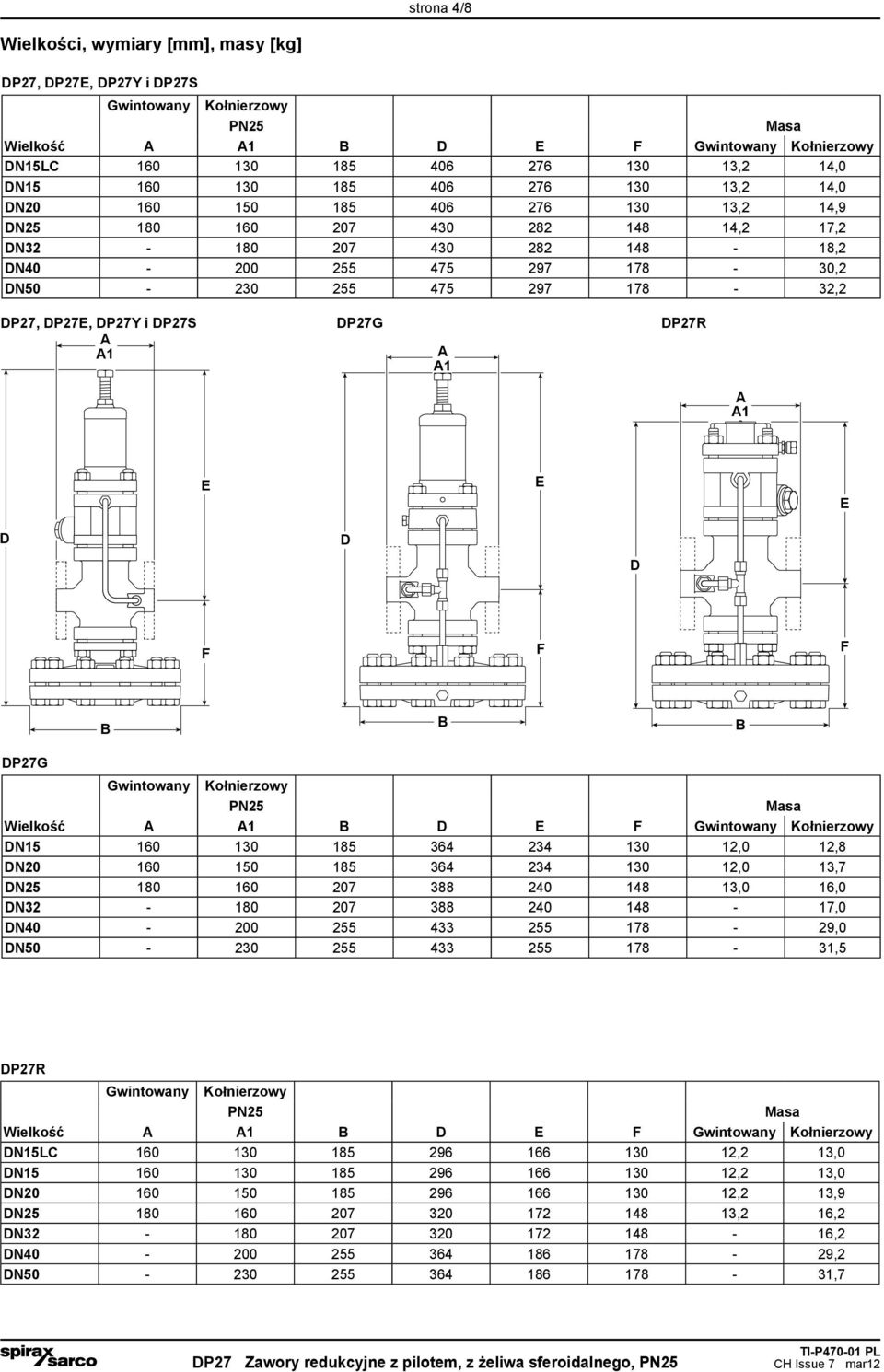

4 strona 4/8 Wielkości, wymiary [mm], masy [kg] P27, P27, P27Y i P27S Gwintowany Kołnierzowy Masa Wielkość 1 F Gwintowany Kołnierzowy N15LC ,2,0 N ,2,0 N ,2,9 N ,2 17,2 N ,2 N ,2 N ,2 P27, P27, P27Y i P27S P27G P27R F F F P27G Gwintowany Kołnierzowy Masa Wielkość 1 F Gwintowany Kołnierzowy N ,0 12,8 N ,0 13,7 N ,0 16,0 N ,0 N ,0 N ,5 P27R Gwintowany Kołnierzowy Masa Wielkość 1 F Gwintowany Kołnierzowy N15LC ,2 13,0 N ,2 13,0 N ,2 13,9 N ,2 16,2 N ,2 N ,2 N ,7

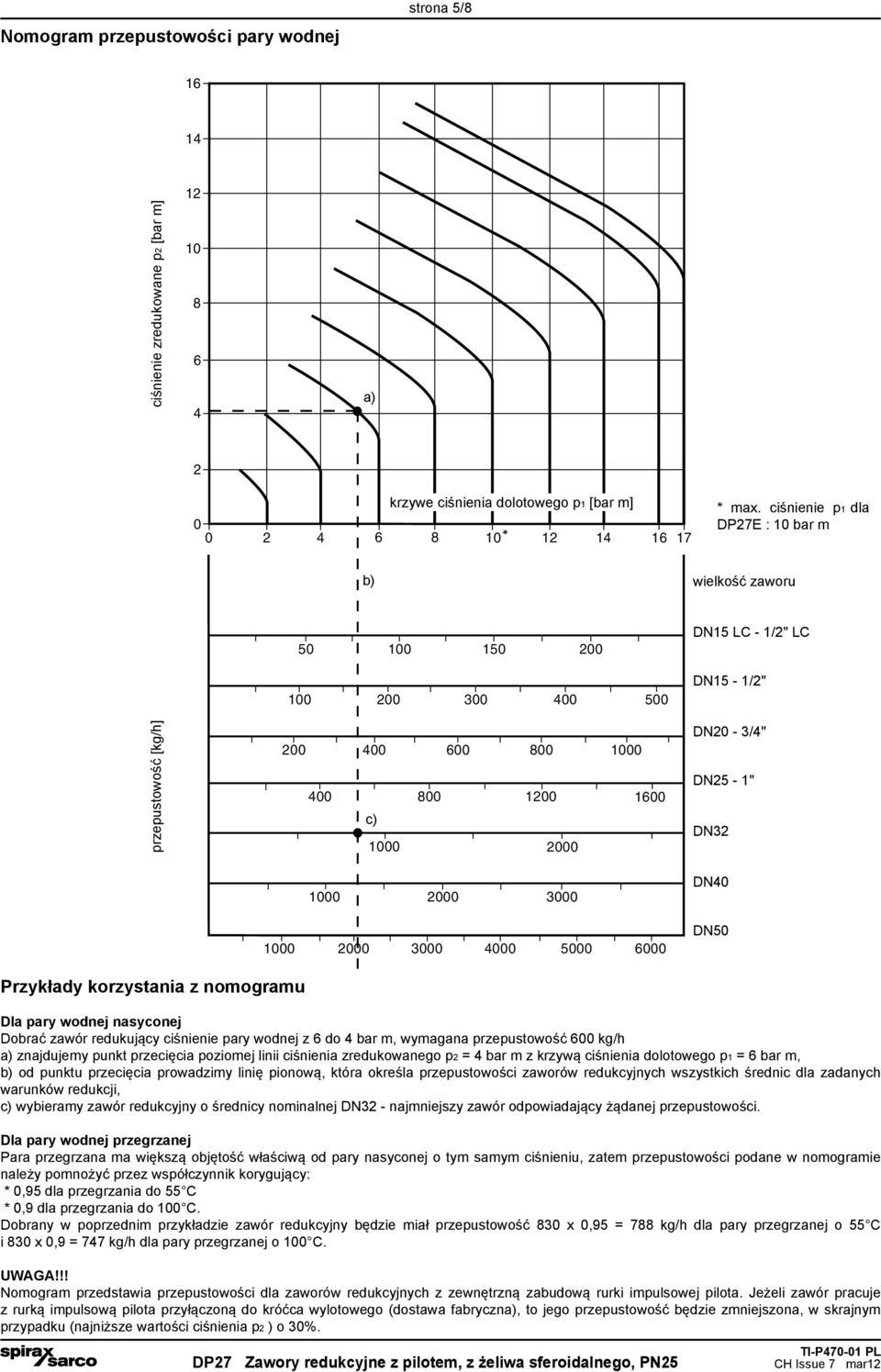

5 Nomogram przepustowości pary wodnej strona 5/8 16 przepustowość [kg/h] ciśnienie zredukowane p2 [bar m] a) 0 * b) c) krzywe ciśnienia dolotowego p1 [bar m] wielkość zaworu N15 LC - 1/2" LC N15-1/2" N20-3/4" N25-1" N32 * max. ciśnienie p1 dla P27 : bar m N40 N50 Przykłady korzystania z nomogramu la pary wodnej nasyconej obrać zawór redukujący ciśnienie pary wodnej z 6 do 4 bar m, wymagana przepustowość 600 kg/h a) znajdujemy punkt przecięcia poziomej linii ciśnienia zredukowanego p2 = 4 bar m z krzywą ciśnienia dolotowego p1 = 6 bar m, b) od punktu przecięcia prowadzimy linię pionową, która określa przepustowości zaworów redukcyjnych wszystkich średnic dla zadanych warunków redukcji, c) wybieramy zawór redukcyjny o średnicy nominalnej N32 - najmniejszy zawór odpowiadający żądanej przepustowości. la pary wodnej przegrzanej Para przegrzana ma większą objętość właściwą od pary nasyconej o tym samym ciśnieniu, zatem przepustowości podane w nomogramie należy pomnożyć przez współczynnik korygujący: * 0,95 dla przegrzania do 55 C * 0,9 dla przegrzania do 0 C. obrany w poprzednim przykładzie zawór redukcyjny będzie miał przepustowość 830 x 0,95 = 788 kg/h dla pary przegrzanej o 55 C i 830 x 0,9 = 747 kg/h dla pary przegrzanej o 0 C. UWG!!! Nomogram przedstawia przepustowości dla zaworów redukcyjnych z zewnętrzną zabudową rurki impulsowej pilota. Jeżeli zawór pracuje z rurką impulsową pilota przyłączoną do króćca wylotowego (dostawa fabryczna), to jego przepustowość będzie zmniejszona, w skrajnym przypadku (najniższe wartości ciśnienia p2 ) o 30%.

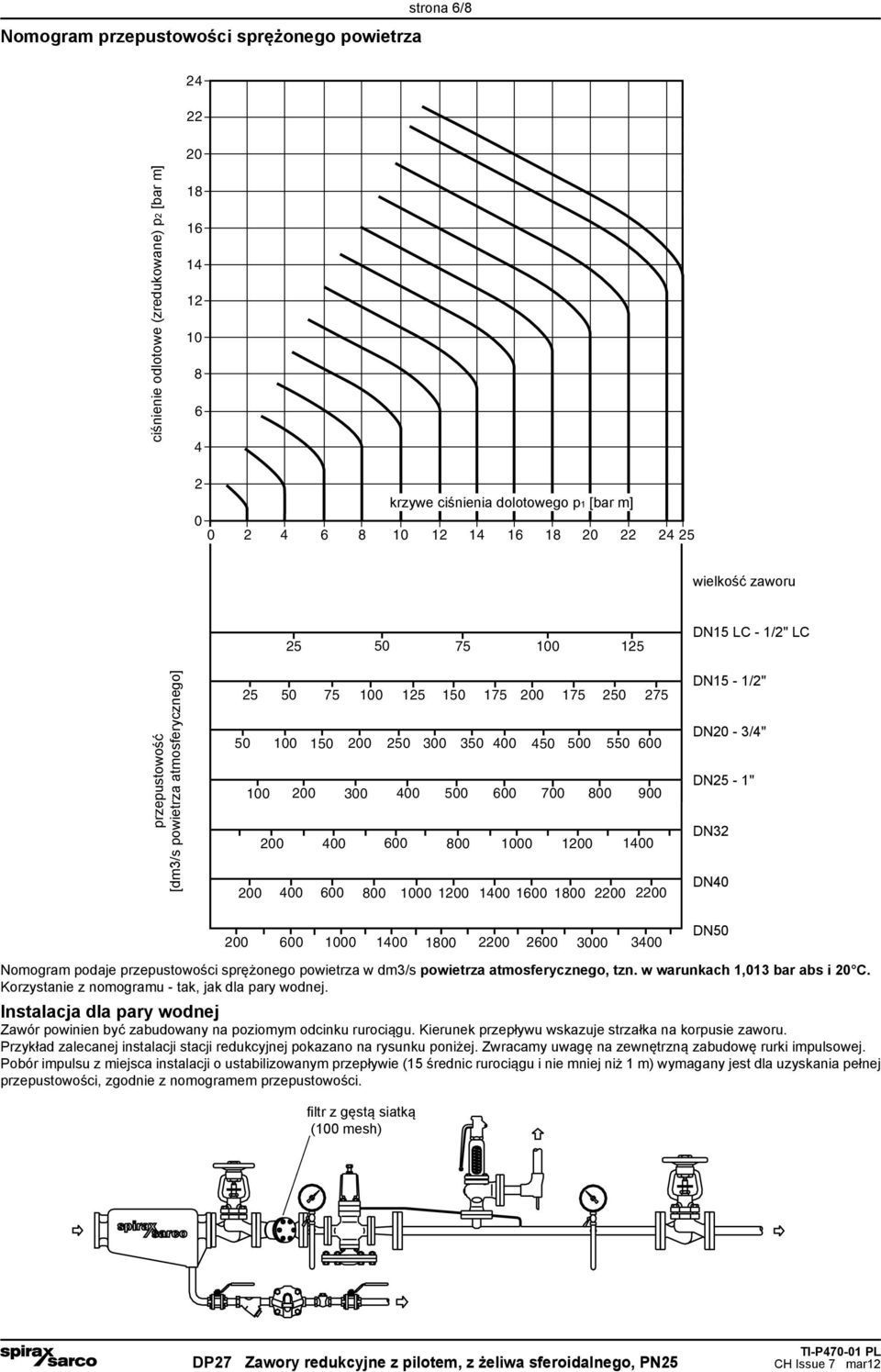

6 Nomogram przepustowości sprężonego powietrza strona 6/ ciśnienie odlotowe (zredukowane) p2 [bar m] krzywe ciśnienia dolotowego p1 [bar m] wielkość zaworu N15 LC - 1/2" LC przepustowość [dm3/s powietrza atmosferycznego] N15-1/2" N20-3/4" N25-1" N32 N N50 Nomogram podaje przepustowości sprężonego powietrza w dm3/s powietrza atmosferycznego, tzn. w warunkach 1,013 bar abs i 20 C. Korzystanie z nomogramu - tak, jak dla pary wodnej. Instalacja dla pary wodnej Zawór powinien być zabudowany na poziomym odcinku rurociągu. Kierunek przepływu wskazuje strzałka na korpusie zaworu. Przykład zalecanej instalacji stacji redukcyjnej pokazano na rysunku poniżej. Zwracamy uwagę na zewnętrzną zabudowę rurki impulsowej. Pobór impulsu z miejsca instalacji o ustabilizowanym przepływie (15 średnic rurociągu i nie mniej niż 1 m) wymagany jest dla uzyskania pełnej przepustowości, zgodnie z nomogramem przepustowości. filtr z gęstą siatką (0 mesh)

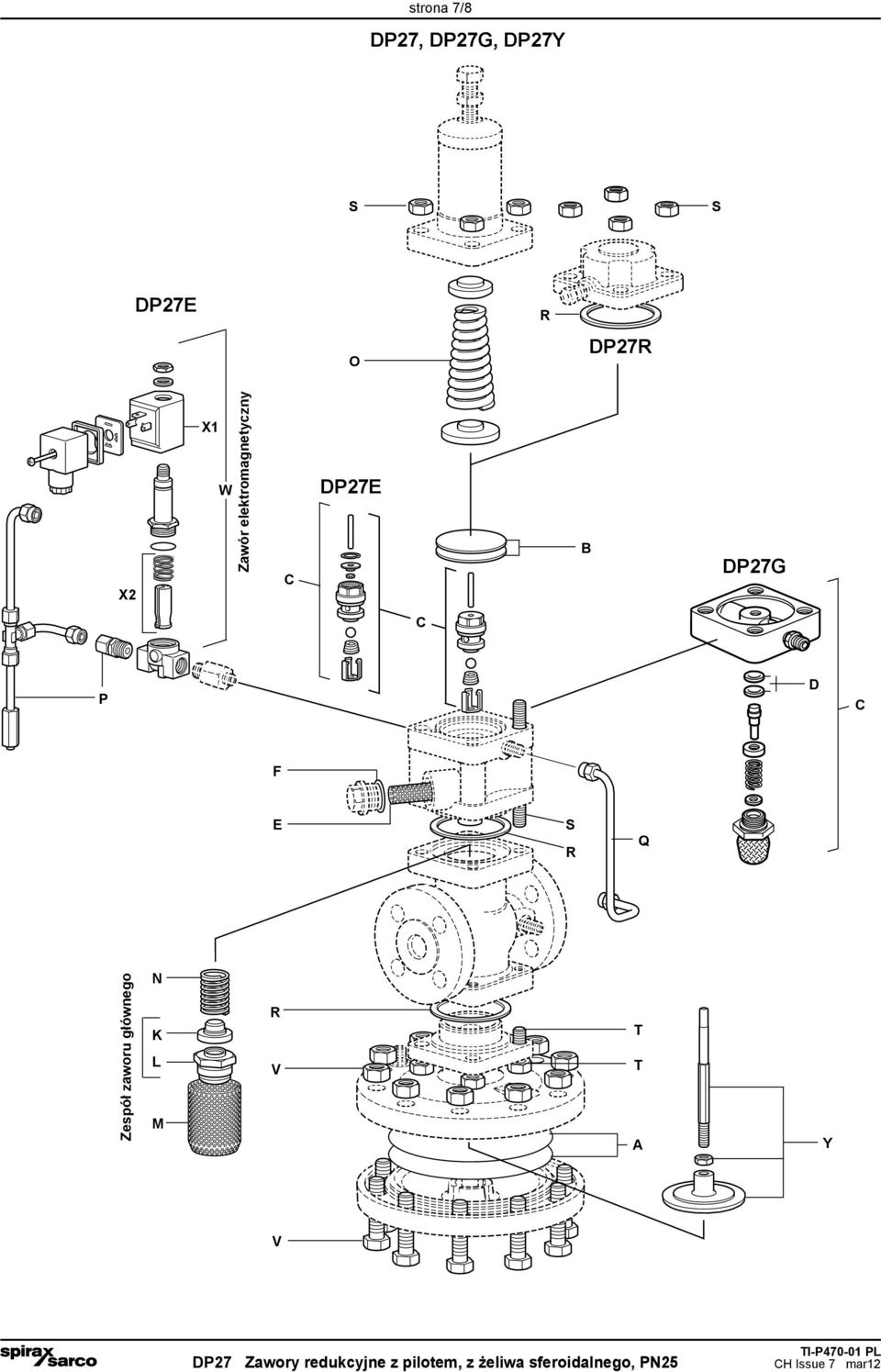

7 strona 7/8 P27, P27G, P27Y S S P27 R O P27R X2 X1 W Zawór elektromagnetyczny C P27 P27G C P C F S R Q Zespół zaworu głównego N K L M R V T T Y V

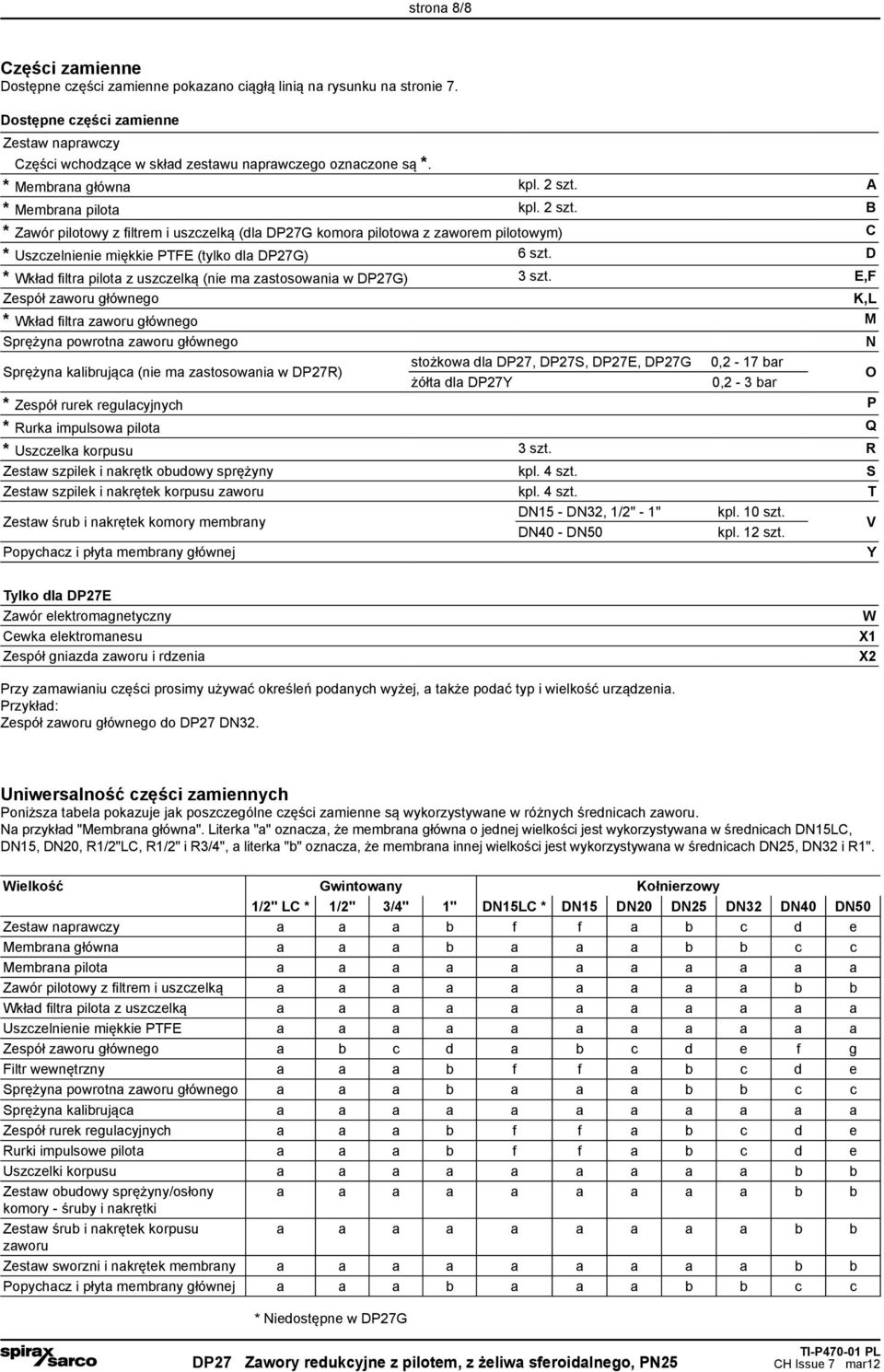

8 strona 8/8 Części zamienne ostępne części zamienne pokazano ciągłą linią na rysunku na stronie 7. ostępne części zamienne Zestaw naprawczy Części wchodzące w skład zestawu naprawczego oznaczone są *. * Membrana główna kpl. 2 szt. * Membrana pilota kpl. 2 szt. * Zawór pilotowy z filtrem i uszczelką (dla P27G komora pilotowa z zaworem pilotowym) C * Uszczelnienie miękkie PTF (tylko dla P27G) 6 szt. * Wkład filtra pilota z uszczelką (nie ma zastosowania w P27G) 3 szt.,f Zespół zaworu głównego K,L * Wkład filtra zaworu głównego M Sprężyna powrotna zaworu głównego N Sprężyna kalibrująca (nie ma zastosowania w P27R) stożkowa dla P27, P27S, P27, P27G 0,2-17 bar żółta dla P27Y 0,2-3 bar O * Zespół rurek regulacyjnych P * Rurka impulsowa pilota Q * Uszczelka korpusu 3 szt. R Zestaw szpilek i nakrętk obudowy sprężyny kpl. 4 szt. S Zestaw szpilek i nakrętek korpusu zaworu kpl. 4 szt. T Zestaw śrub i nakrętek komory membrany N15 - N32, 1/2" - 1" kpl. szt. N40 - N50 kpl. 12 szt. V Popychacz i płyta membrany głównej Y Tylko dla P27 Zawór elektromagnetyczny Cewka elektromanesu Zespół gniazda zaworu i rdzenia W X1 X2 Przy zamawianiu części prosimy używać określeń podanych wyżej, a także podać typ i wielkość urządzenia. Przykład: Zespół zaworu głównego do P27 N32. Uniwersalność części zamiennych Poniższa tabela pokazuje jak poszczególne części zamienne są wykorzystywane w różnych średnicach zaworu. Na przykład "Membrana główna". Literka "a" oznacza, że membrana główna o jednej wielkości jest wykorzystywana w średnicach N15LC, N15, N20, R1/2"LC, R1/2" i R3/4", a literka "b" oznacza, że membrana innej wielkości jest wykorzystywana w średnicach N25, N32 i R1". Wielkość Gwintowany Kołnierzowy 1/2" LC * 1/2" 3/4" 1" N15LC * N15 N20 N25 N32 N40 N50 Zestaw naprawczy a a a b f f a b c d e Membrana główna a a a b a a a b b c c Membrana pilota a a a a a a a a a a a Zawór pilotowy z filtrem i uszczelką a a a a a a a a a b b Wkład filtra pilota z uszczelką a a a a a a a a a a a Uszczelnienie miękkie PTF a a a a a a a a a a a Zespół zaworu głównego a b c d a b c d e f g Filtr wewnętrzny a a a b f f a b c d e Sprężyna powrotna zaworu głównego a a a b a a a b b c c Sprężyna kalibrująca a a a a a a a a a a a Zespół rurek regulacyjnych a a a b f f a b c d e Rurki impulsowe pilota a a a b f f a b c d e Uszczelki korpusu a a a a a a a a a b b Zestaw obudowy sprężyny/osłony a a a a a a a a a b b komory - śruby i nakrętki Zestaw śrub i nakrętek korpusu a a a a a a a a a b b zaworu Zestaw sworzni i nakrętek membrany a a a a a a a a a b b Popychacz i płyta membrany głównej a a a b a a a b b c c * Niedostępne w P27G
