1 Karta katalogowa SzczegółytechniczneBISRapidRail Tabele obliczeń statycznych Wzór perforacji Użyjtabelobciążeń dla szyn m ontażowych Tabele obciążeń szyn m ontażowych

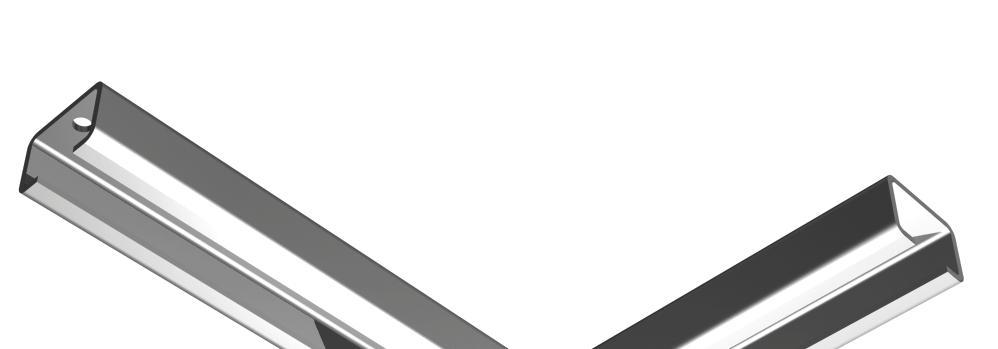

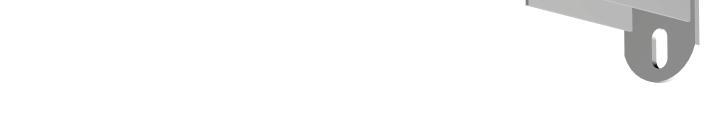

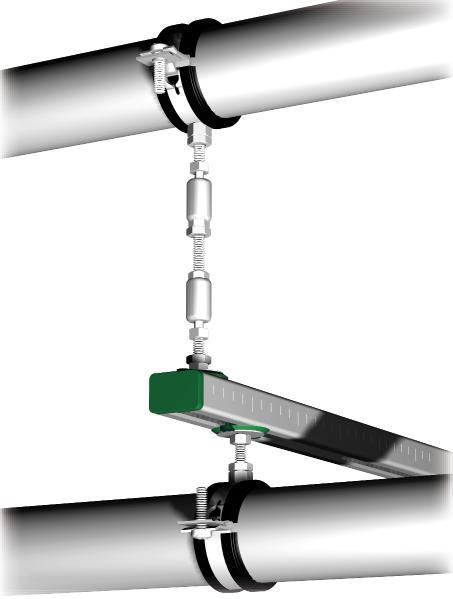

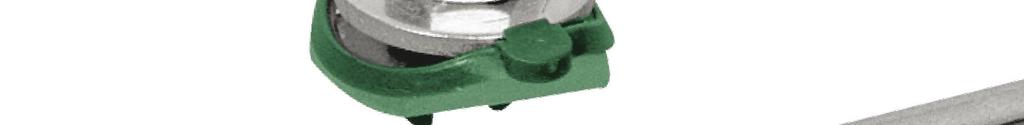

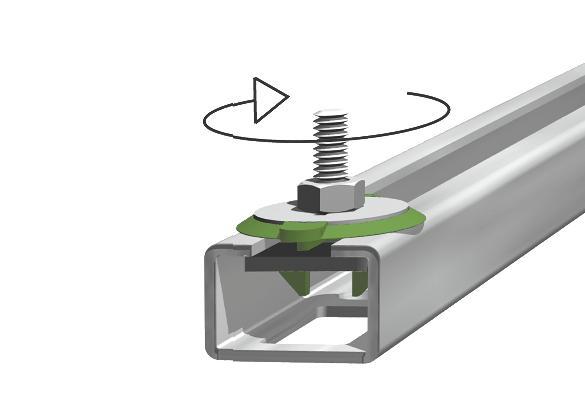

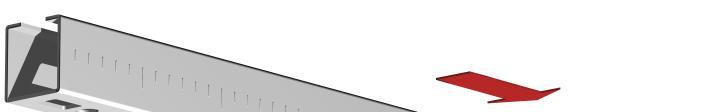

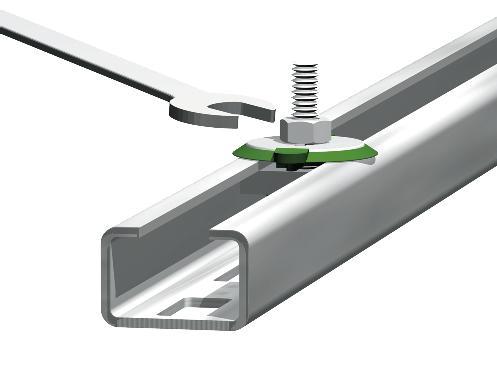

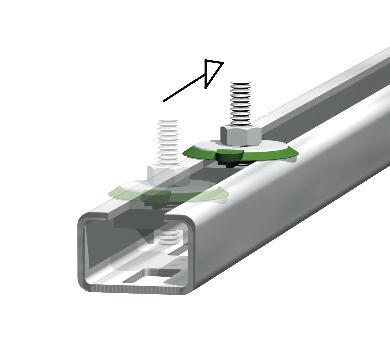

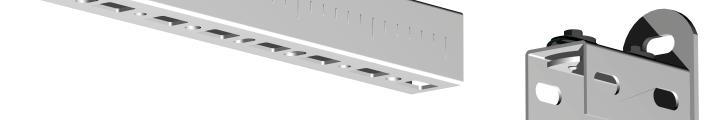

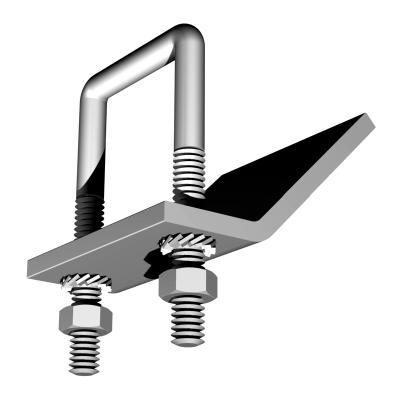

2 1. 2. Wstaw Obróćo90º Przesuń Skontruj System zawiera różnorodne profile szynmontażowychorazszerokągamęakcesoriów takich jak nakrętkiślizgowe,śruby m łotkowe,przegubykuloweiinneakcesoriamontażowe. Wstaw,obróć,gotowe! Akcesoriamontażowesąwstępniezmontowane dostarczanegotowedomontażunamiejscebudowy.plastikowyelementw nakrętceślizgowej ułatwiajejinstalacjęw szynie. jest tak łatwy w użyciu,iż um ożliwia skrócenie czasu montażudo40% Dopasowanieprofiludokażdegozastosowania: System oferuje bezprecedensowy wybór wymiarów szyn oraz konsol. wszystkieprofilew długościach2lub6metrów konsole(różnedługości) uchwytyściennedotworzeniakonsol Zalety: akcesoriawstępniezmontowanegotowe doużycia akcesoriapasującedowszystkichprofili zastosowaniadlalekkichiśrednichukładów szybkiiłatwymontażw szynie oszczędnośćczasumontażudo40%! Szeroka gama akcesoriów: oferuje rozmaite akcesoria do: montażuobejm Łatweobustronne mocowanie do szyny Szynamontażowa5, oraz posiada specjalnąperforację umożliwiającąinstalowanie akcesoriów z obydwu stron szyny. łączenia szyn mocowania szyn

3 System - Tabeleobliczeństatycznych Typ waga momentbezwładnościcm 4 współ.wytrzymałościcm 3 (kg / m) ly Iz Wy Wz 0,57 0,28 0,91 0,30 0,67 0,87 0,28 1,47 0,35 0,98 5 0,86 0,49 1,66 0,49 1,10 1,34 1,71 2,65 1,08 1,76 1,74 4,57 3,79 2,03 2,53 1,75 3,62 5,03 1,81 2,65 Wartościdlaszynmontażowychwykonanychzestalinierdzewnejsąwyższeodprzedstawionych w tabeli.dlawyznaczeniaobciążeńdopuszczalnychnależyskorzystaćztabeliobciążeń. Wzórperforacjidlamontażudościanlubsufitu.Odległośćdopierwszegootworuperforacji jest zawsze taka sama. (27 x 18 mm) (30 x 15 mm) (30 x 30 mm) 5 (30 x 20 mm) (30 x 45 mm) (38 x 40 mm)

4 System WM3 Tabele obliczeń statycznych waga momentbezwładnościcm 4 współ.wytrzymałościcm 3 Typ (kg / m) ly Iz Wy Wz WM3 3,22 8,17 15,95 3,95 6,38 Dlawyznaczeniaobciążeńdopuszczalnychnależyskorzystaćztabeliobciążeń. Wzórperforacjidlamontażudościanlubsufitu. Odległośćdopierwszegootworuperforacjijestzawszetakasama. WM3 (50 x 40 mm)

5 Metoda obliczeniowa: PublikowaneprzezfirmęWalravenwartościobciążeńzalecanychbazująnatestachwykonanych na szynach perforowanych. Dla szyn bez perforacji wartościobciążeńzalecanychmogąbyćzwiększoneook.20%.obciążeniasąwyliczanenapodstawiemaksymalnegougięcia(f)nadługości1/200x orazmaksymalnegomomentuzginającegorównego 160 N/mm 2. 1 N (Newton) = 0,102 kg 1 kg = 9,8 N (Newton) Mocowanieszyndościanlubsufitów Obciążeniadlakotewniesąbranepoduwagę. Instalatormusisam dobraćodpowiednitypmocowaniatak,abyzastosowaneelementymogły przenieśćmaksymalneobciążeniaprzyłożone dozastosowanychszynmontażowych. Metodyobciążania Jeśliobciążenieznajdujesięponiżejszyny montażowej,wówczasniemożeprzekraczać wartościzalecanychdlanakrętkiślizgowej. Dlazwiększeniasztywnościinstalacjiproponujemy stosowaniepodkładeku.gdyobciążenie przyłożonejestnagórnąpowierzchnięszyny, możnazwiększyćnośnośćpodpory. Czytanie tabel Wartościpodanewtabelachodnosząsięwyłącznie dowytrzymałościszynmontażowych.maksymalnezalecaneobciążeniepozostałychelementów konstrukcyjnychmusizostaćoddzielniezweryfikowane.maksymalnezalecaneobciążeniejest obliczanedlaobciążeństatycznychzeswobodną podporąprzesuwną.jeżeliw segmenciepomiędzy podporamijestłącznikszyn,nienależyobciążać szynypełnym obciążeniem jakdlaszynyjednolitej. Sytuacje nietypowe W przypadkuwątpliwościdlanietypowychsytuacji instalacyjnych nieujętych w tabelach proszę skontaktowaćsięznaszym działem technicznym wcelu uzyskaniaszczegółowychinformacji.

6 Szyny m ontażow e:obciążenie w 1 punkcie Maksymalnezalecaneobciążeniew(N). Wartościpodanewtabelachodnosząsięwyłączniedowytrzymałościszynmontażowych.

7 Szyny m ontażow e:jednakow e obciążenie w 2 punktach Maksymalnasiław(N)wjednym punkciepodparcia. Wartościpodanewtabelachodnosząsięwyłączniedowytrzymałościszynmontażowych.

8 Szyny m ontażow e:jednakow e obciążenie w 3 punktach Maksymalnasiław(N)wjednym punkciepodparcia. Wartościpodanewtabelachodnosząsięwyłączniedowytrzymałościszynmontażowych.

9 Szyny m ontażow e:obciążenie ciągłe Maksymalnezalecaneobciążeniew(N). Wartościpodanewtabelachodnosząsięwyłączniedowytrzymałościszynmontażowych.

10 Konsole ścienne:obciążenie w 1 punkcie Maksymalnezalecaneobciążeniew(N). Wartościpodanewtabelachodnosząsięwyłączniedokonsoleścienne.

11 Konsole ścienne:obciążenie ciągłe Maksymalnezalecaneobciążeniew(N). Wartościpodanewtabelachodnosząsięwyłączniedokonsoleścienne.
