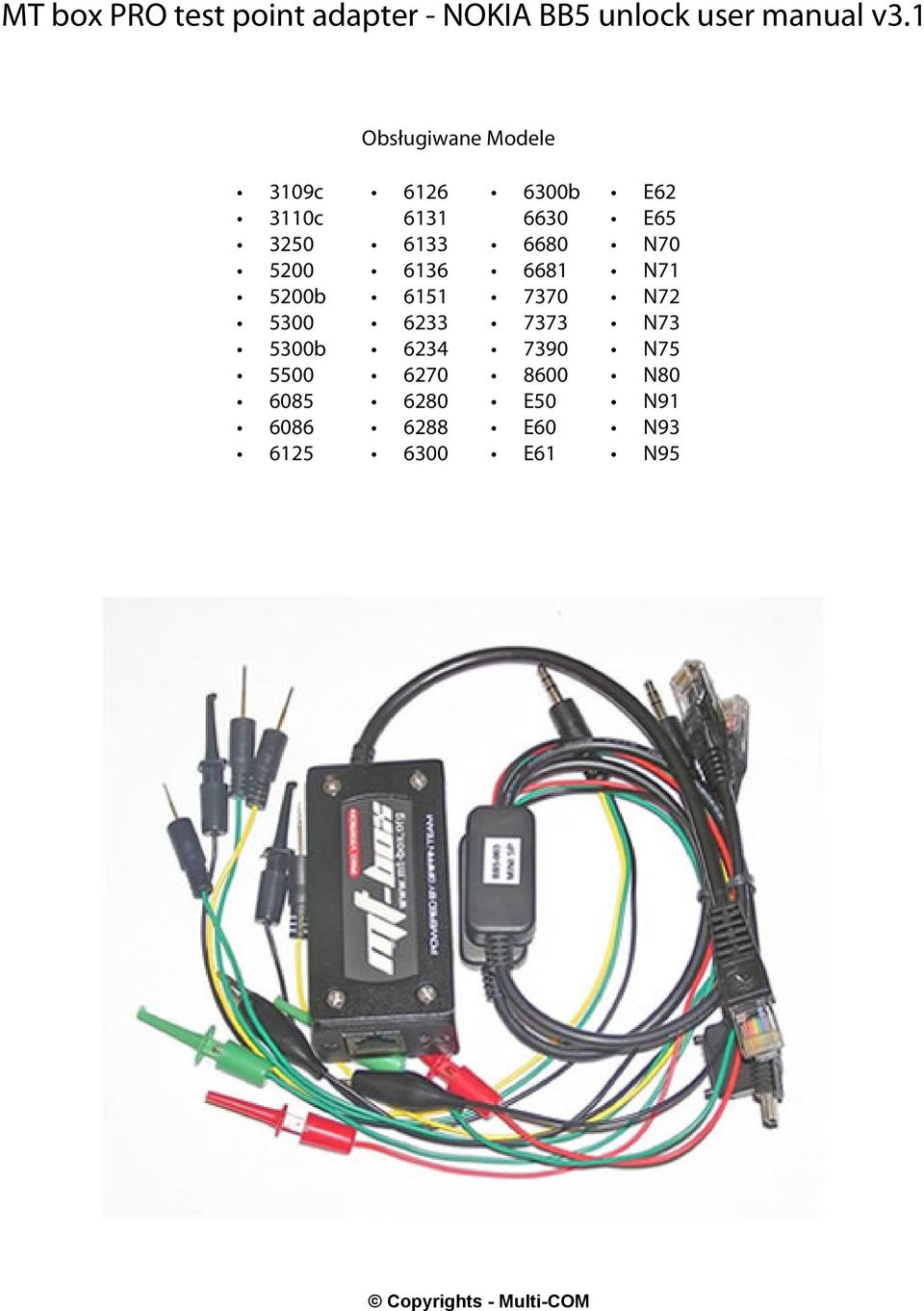

1 MT box PRO test point adapter - NOKIA BB5 unlock user manual v3.1 Obsługiwane Modele 3109c 3110c b b b E50 E60 E61 E62 E65 N70 N71 N72 N73 N75 N80 N91 N93 N95 Copyrights - Multi-COM

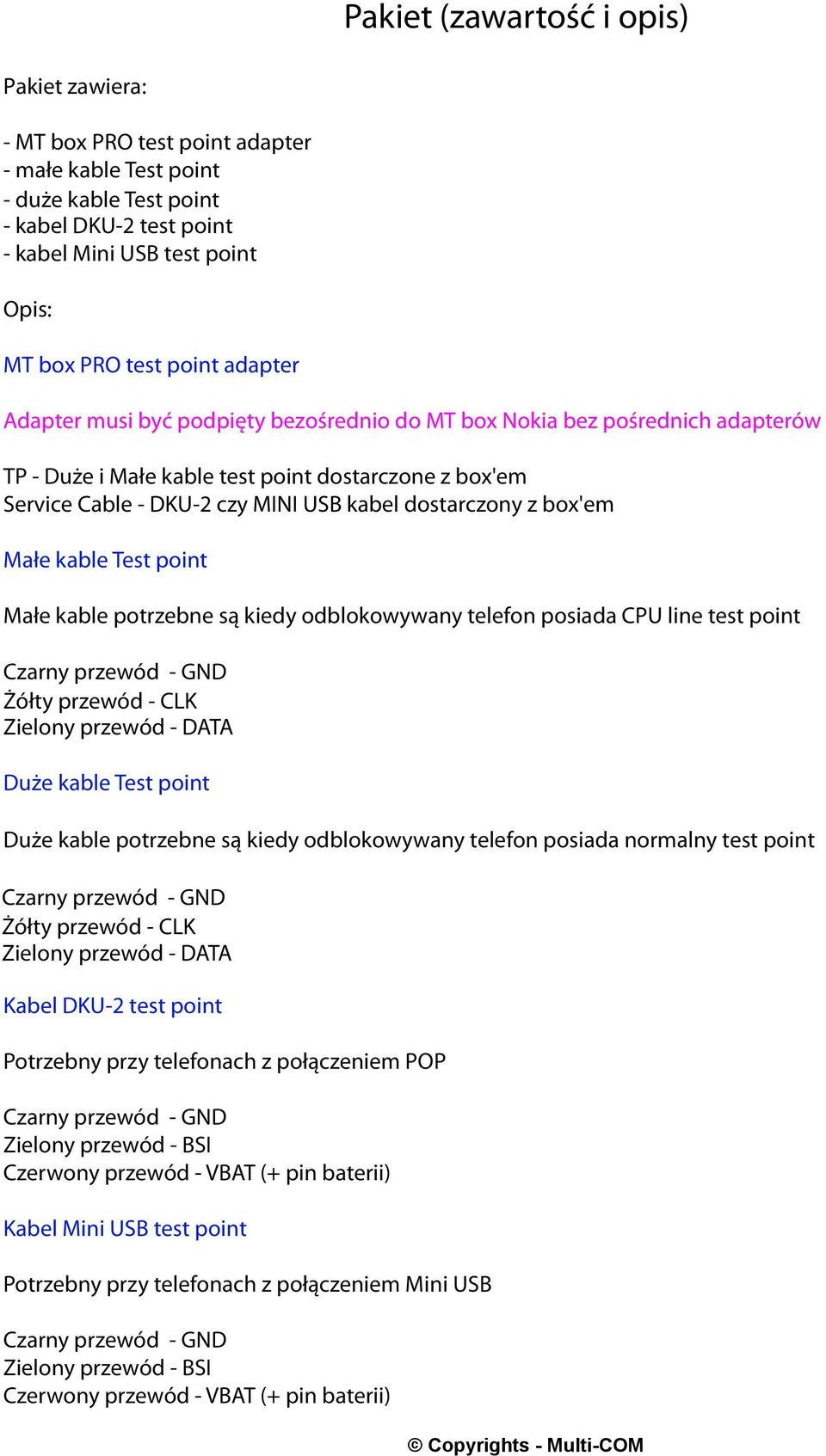

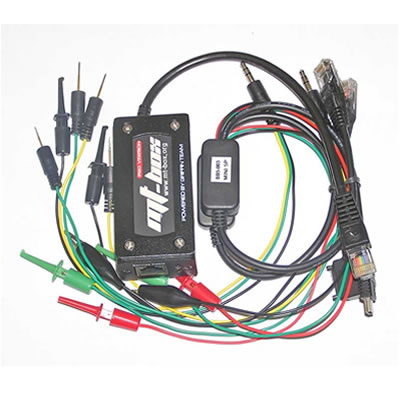

2 Pakiet (zawartość i opis) Pakiet zawiera: - MT box PRO test point adapter - małe kable Test point - duże kable Test point - kabel DKU-2 test point - kabel Mini USB test point Opis: MT box PRO test point adapter Adapter musi być podpięty bezośrednio do MT box Nokia bez pośrednich adapterów TP - Duże i Małe kable test point dostarczone z box'em Service Cable - DKU-2 czy MINI USB kabel dostarczony z box'em Małe kable Test point Małe kable potrzebne są kiedy odblokowywany telefon posiada CPU line test point Czarny przewód - GND Żółty przewód - CLK Zielony przewód - DATA Duże kable Test point Duże kable potrzebne są kiedy odblokowywany telefon posiada normalny test point Czarny przewód - GND Żółty przewód - CLK Zielony przewód - DATA Kabel DKU-2 test point Potrzebny przy telefonach z połączeniem POP Czarny przewód - GND Zielony przewód - BSI Czerwony przewód - VBAT (+ pin baterii) Kabel Mini USB test point Potrzebny przy telefonach z połączeniem Mini USB Czarny przewód - GND Zielony przewód - BSI Czerwony przewód - VBAT (+ pin baterii) Copyrights - Multi-COM

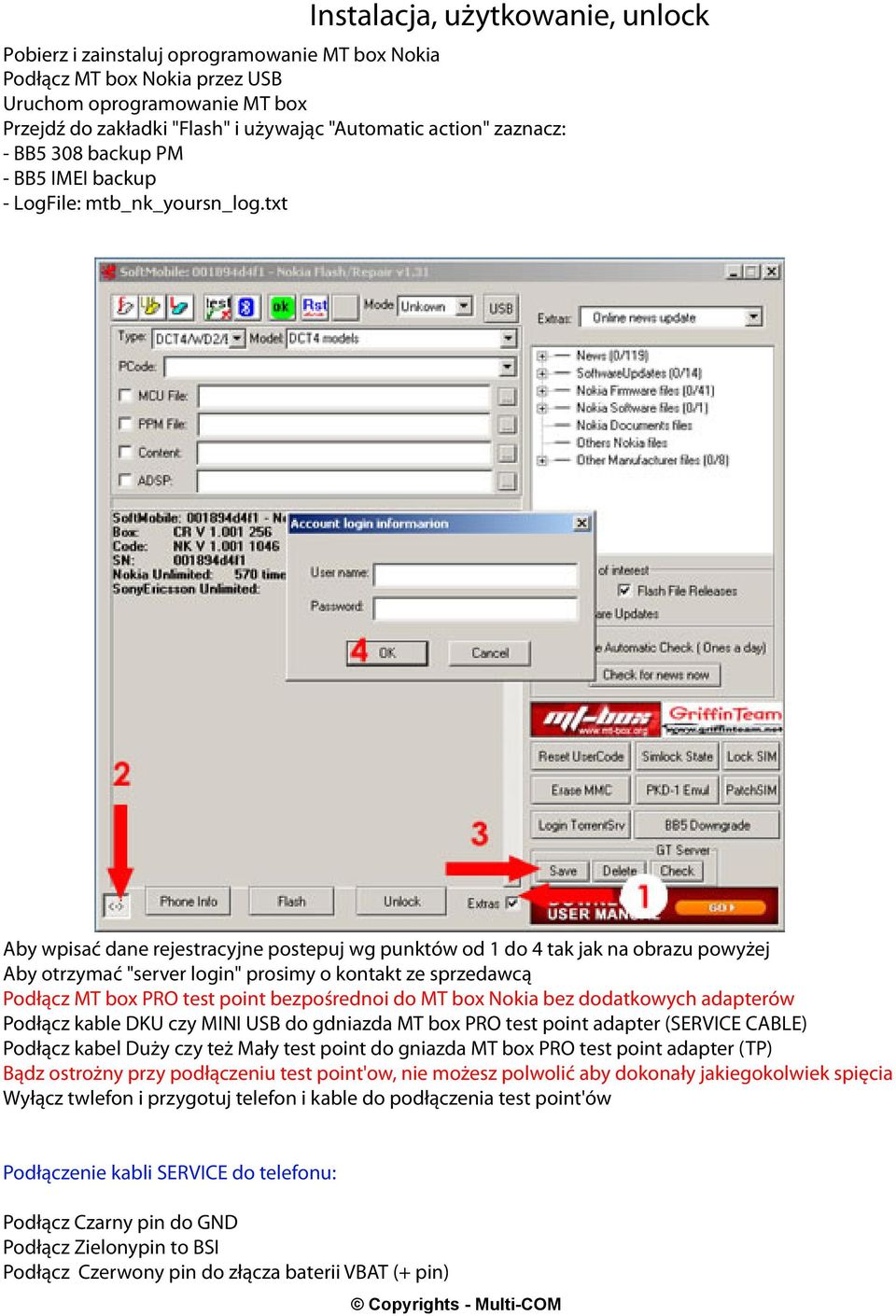

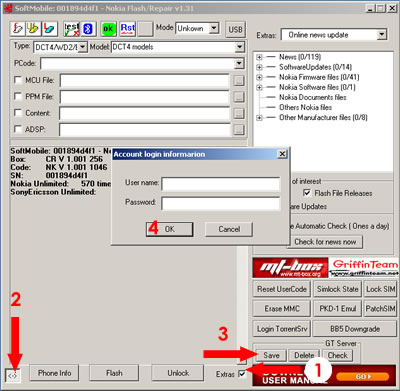

3 Instalacja, użytkowanie, unlock Pobierz i zainstaluj oprogramowanie MT box Nokia Podłącz MT box Nokia przez USB Uruchom oprogramowanie MT box Przejdź do zakładki "Flash" i używając "Automatic action" zaznacz: - BB5 308 backup PM - BB5 IMEI backup - LogFile: mtb_nk_yoursn_log.txt Aby wpisać dane rejestracyjne postepuj wg punktów od 1 do 4 tak jak na obrazu powyżej Aby otrzymać "server login" prosimy o kontakt ze sprzedawcą Podłącz MT box PRO test point bezpośrednoi do MT box Nokia bez dodatkowych adapterów Podłącz kable DKU czy MINI USB do gdniazda MT box PRO test point adapter (SERVICE CABLE) Podłącz kabel Duży czy też Mały test point do gniazda MT box PRO test point adapter (TP) Bądz ostrożny przy podłączeniu test point'ow, nie możesz polwolić aby dokonały jakiegokolwiek spięcia Wyłącz twlefon i przygotuj telefon i kable do podłączenia test point'ów Podłączenie kabli SERVICE do telefonu: Podłącz Czarny pin do GND Podłącz Zielonypin to BSI Podłącz Czerwony pin do złącza baterii VBAT (+ pin) Copyrights - Multi-COM

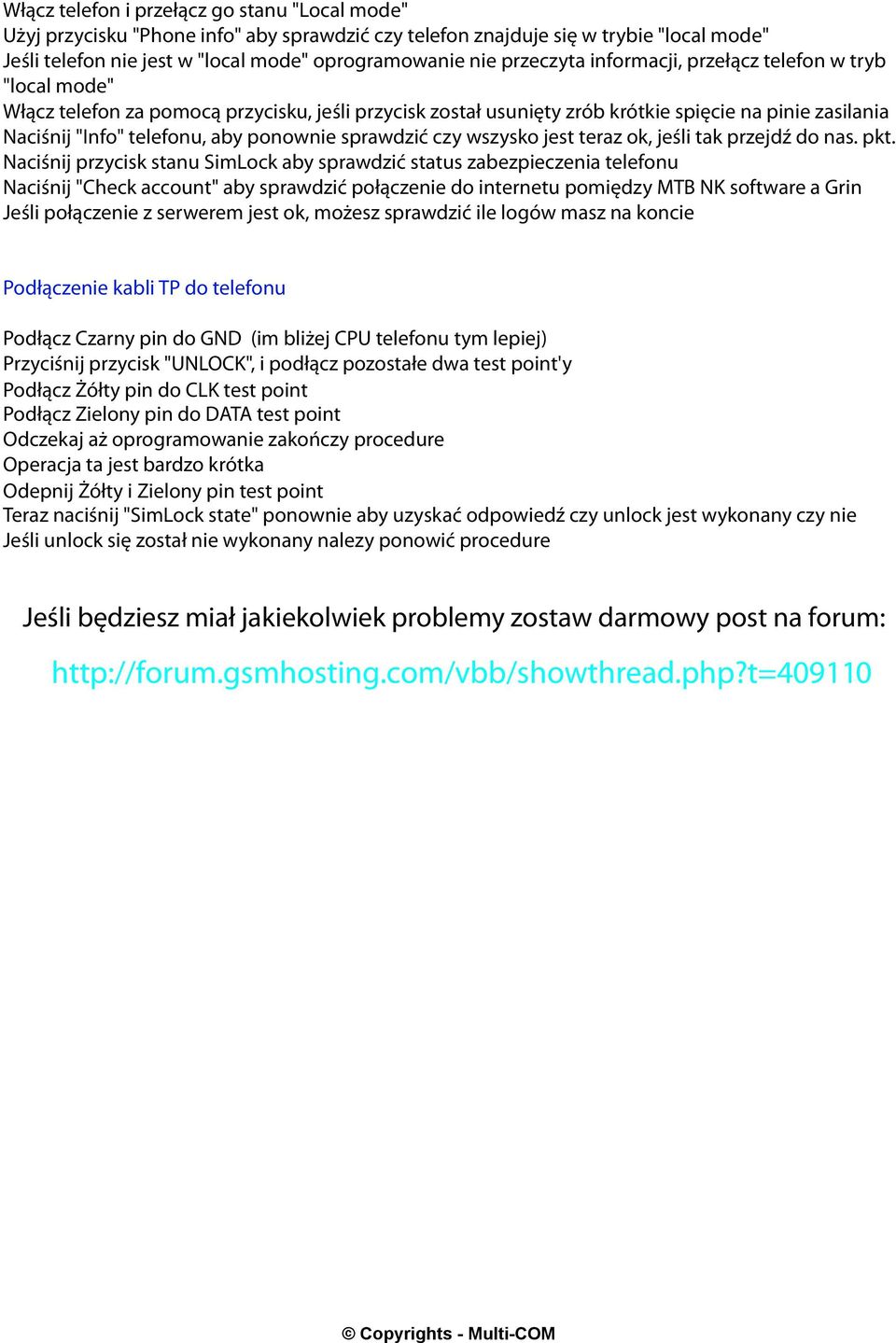

4 Włącz telefon i przełącz go stanu "Local mode" Użyj przycisku "Phone info" aby sprawdzić czy telefon znajduje się w trybie "local mode" Jeśli telefon nie jest w "local mode" oprogramowanie nie przeczyta informacji, przełącz telefon w tryb "local mode" Włącz telefon za pomocą przycisku, jeśli przycisk został usunięty zrób krótkie spięcie na pinie zasilania Naciśnij "Info" telefonu, aby ponownie sprawdzić czy wszysko jest teraz ok, jeśli tak przejdź do nas. pkt. Naciśnij przycisk stanu SimLock aby sprawdzić status zabezpieczenia telefonu Naciśnij "Check account" aby sprawdzić połączenie do internetu pomiędzy MTB NK software a Grin Jeśli połączenie z serwerem jest ok, możesz sprawdzić ile logów masz na koncie Podłączenie kabli TP do telefonu Podłącz Czarny pin do GND (im bliżej CPU telefonu tym lepiej) Przyciśnij przycisk "UNLOCK", i podłącz pozostałe dwa test point'y Podłącz Żółty pin do CLK test point Podłącz Zielony pin do DATA test point Odczekaj aż oprogramowanie zakończy procedure Operacja ta jest bardzo krótka Odepnij Żółty i Zielony pin test point Teraz naciśnij "SimLock state" ponownie aby uzyskać odpowiedź czy unlock jest wykonany czy nie Jeśli unlock się został nie wykonany nalezy ponowić procedure Jeśli będziesz miał jakiekolwiek problemy zostaw darmowy post na forum: Copyrights - Multi-COM

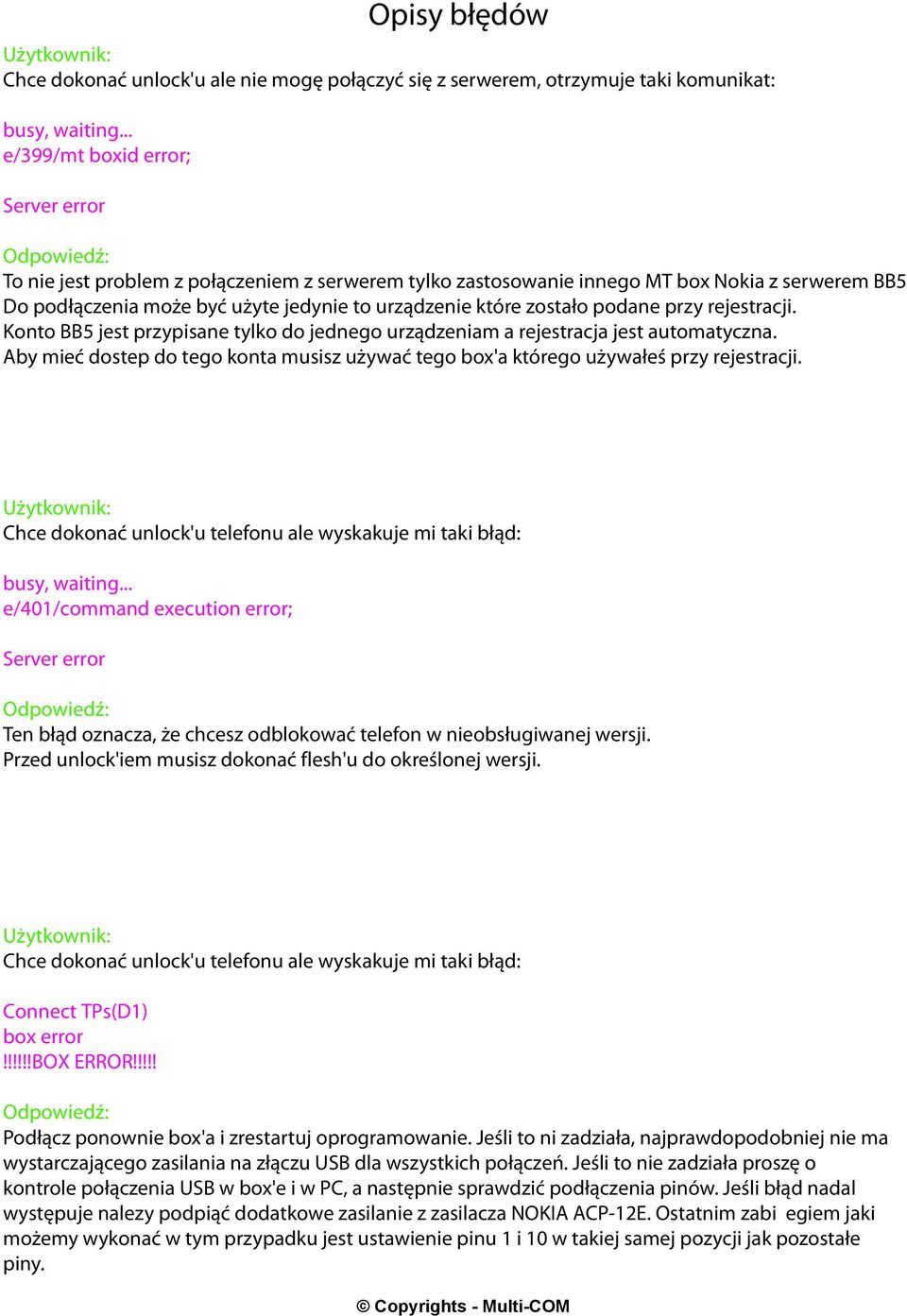

5 Opisy błędów Użytkownik: Chce dokonać unlock'u ale nie mogę połączyć się z serwerem, otrzymuje taki komunikat: busy, waiting... e/399/mt boxid error; Server error Odpowiedź: To nie jest problem z połączeniem z serwerem tylko zastosowanie innego MT box Nokia z serwerem BB5 Do podłączenia może być użyte jedynie to urządzenie które zostało podane przy rejestracji. Konto BB5 jest przypisane tylko do jednego urządzeniam a rejestracja jest automatyczna. Aby mieć dostep do tego konta musisz używać tego box'a którego używałeś przy rejestracji. Użytkownik: Chce dokonać unlock'u telefonu ale wyskakuje mi taki błąd: busy, waiting... e/401/command execution error; Server error Odpowiedź: Ten błąd oznacza, że chcesz odblokować telefon w nieobsługiwanej wersji. Przed unlock'iem musisz dokonać flesh'u do określonej wersji. Użytkownik: Chce dokonać unlock'u telefonu ale wyskakuje mi taki błąd: Connect TPs(D1) box error!!!!!!box ERROR!!!!! Odpowiedź: Podłącz ponownie box'a i zrestartuj oprogramowanie. Jeśli to ni zadziała, najprawdopodobniej nie ma wystarczającego zasilania na złączu USB dla wszystkich połączeń. Jeśli to nie zadziała proszę o kontrole połączenia USB w box'e i w PC, a następnie sprawdzić podłączenia pinów. Jeśli błąd nadal występuje nalezy podpiąć dodatkowe zasilanie z zasilacza NOKIA ACP-12E. Ostatnim zabi egiem jaki możemy wykonać w tym przypadku jest ustawienie pinu 1 i 10 w takiej samej pozycji jak pozostałe piny. Copyrights - Multi-COM

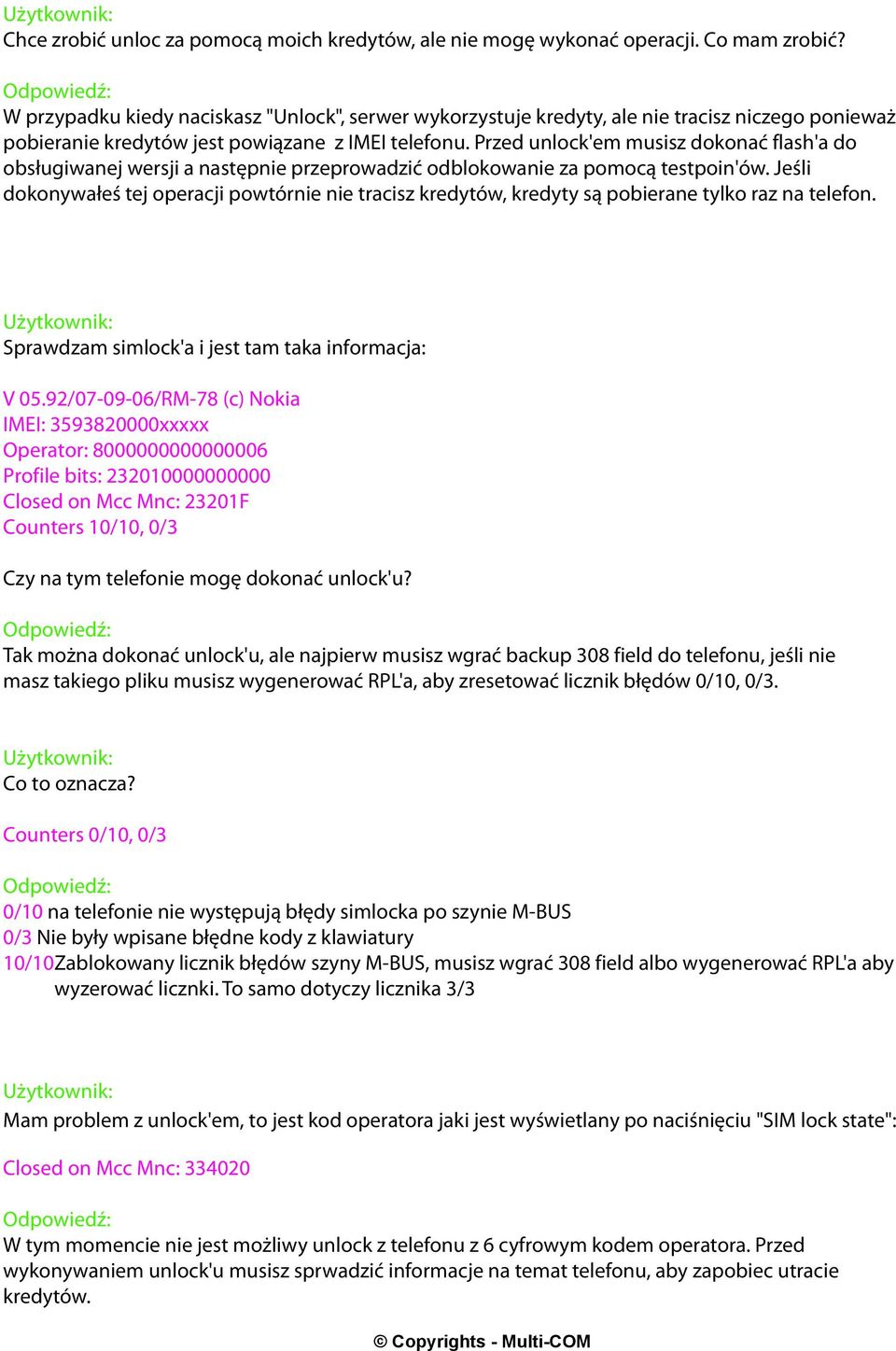

6 Użytkownik: Chce zrobić unloc za pomocą moich kredytów, ale nie mogę wykonać operacji. Co mam zrobić? Odpowiedź: W przypadku kiedy naciskasz "Unlock", serwer wykorzystuje kredyty, ale nie tracisz niczego ponieważ pobieranie kredytów jest powiązane z IMEI telefonu. Przed unlock'em musisz dokonać flash'a do obsługiwanej wersji a następnie przeprowadzić odblokowanie za pomocą testpoin'ów. Jeśli dokonywałeś tej operacji powtórnie nie tracisz kredytów, kredyty są pobierane tylko raz na telefon. Użytkownik: Sprawdzam simlock'a i jest tam taka informacja: V 05.92/ /RM-78 (c) Nokia IMEI: xxxxx Operator: Profile bits: Closed on Mcc Mnc: 23201F Counters 10/10, 0/3 Czy na tym telefonie mogę dokonać unlock'u? Odpowiedź: Tak można dokonać unlock'u, ale najpierw musisz wgrać backup 308 field do telefonu, jeśli nie masz takiego pliku musisz wygenerować RPL'a, aby zresetować licznik błędów 0/10, 0/3. Użytkownik: Co to oznacza? Counters 0/10, 0/3 Odpowiedź: 0/10 na telefonie nie występują błędy simlocka po szynie M-BUS 0/3 Nie były wpisane błędne kody z klawiatury 10/10Zablokowany licznik błędów szyny M-BUS, musisz wgrać 308 field albo wygenerować RPL'a aby wyzerować licznki. To samo dotyczy licznika 3/3 Użytkownik: Mam problem z unlock'em, to jest kod operatora jaki jest wyświetlany po naciśnięciu "SIM lock state": Closed on Mcc Mnc: Odpowiedź: W tym momencie nie jest możliwy unlock z telefonu z 6 cyfrowym kodem operatora. Przed wykonywaniem unlock'u musisz sprwadzić informacje na temat telefonu, aby zapobiec utracie kredytów. Copyrights - Multi-COM

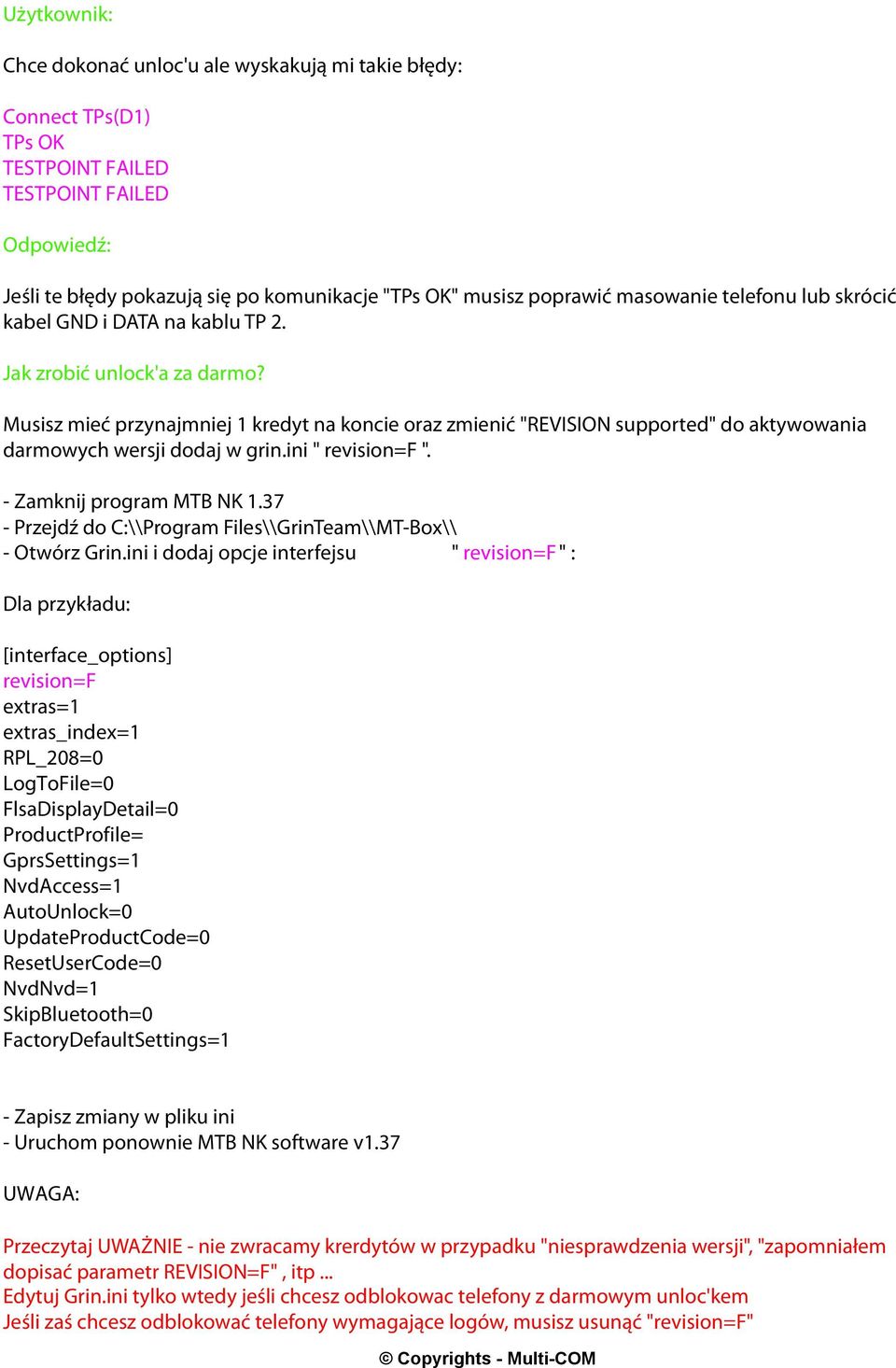

7 Użytkownik: Chce dokonać unloc'u ale wyskakują mi takie błędy: Connect TPs(D1) TPs OK TESTPOINT FAILED TESTPOINT FAILED Odpowiedź: Jeśli te błędy pokazują się po komunikacje "TPs OK" musisz poprawić masowanie telefonu lub skrócić kabel GND i DATA na kablu TP 2. Jak zrobić unlock'a za darmo? Musisz mieć przynajmniej 1 kredyt na koncie oraz zmienić "REVISION supported" do aktywowania darmowych wersji dodaj w grin.ini " revision=f ". - Zamknij program MTB NK Przejdź do C:\\Program Files\\GrinTeam\\MT-Box\\ - Otwórz Grin.ini i dodaj opcje interfejsu " revision=f " : Dla przykładu: [interface_options] revision=f extras=1 extras_index=1 RPL_208=0 LogToFile=0 FlsaDisplayDetail=0 ProductProfile= GprsSettings=1 NvdAccess=1 AutoUnlock=0 UpdateProductCode=0 ResetUserCode=0 NvdNvd=1 SkipBluetooth=0 FactoryDefaultSettings=1 - Zapisz zmiany w pliku ini - Uruchom ponownie MTB NK software v1.37 UWAGA: Przeczytaj UWAŻNIE - nie zwracamy krerdytów w przypadku "niesprawdzenia wersji", "zapomniałem dopisać parametr REVISION=F", itp... Edytuj Grin.ini tylko wtedy jeśli chcesz odblokowac telefony z darmowym unloc'kem Jeśli zaś chcesz odblokować telefony wymagające logów, musisz usunąć "revision=f" Copyrights - Multi-COM

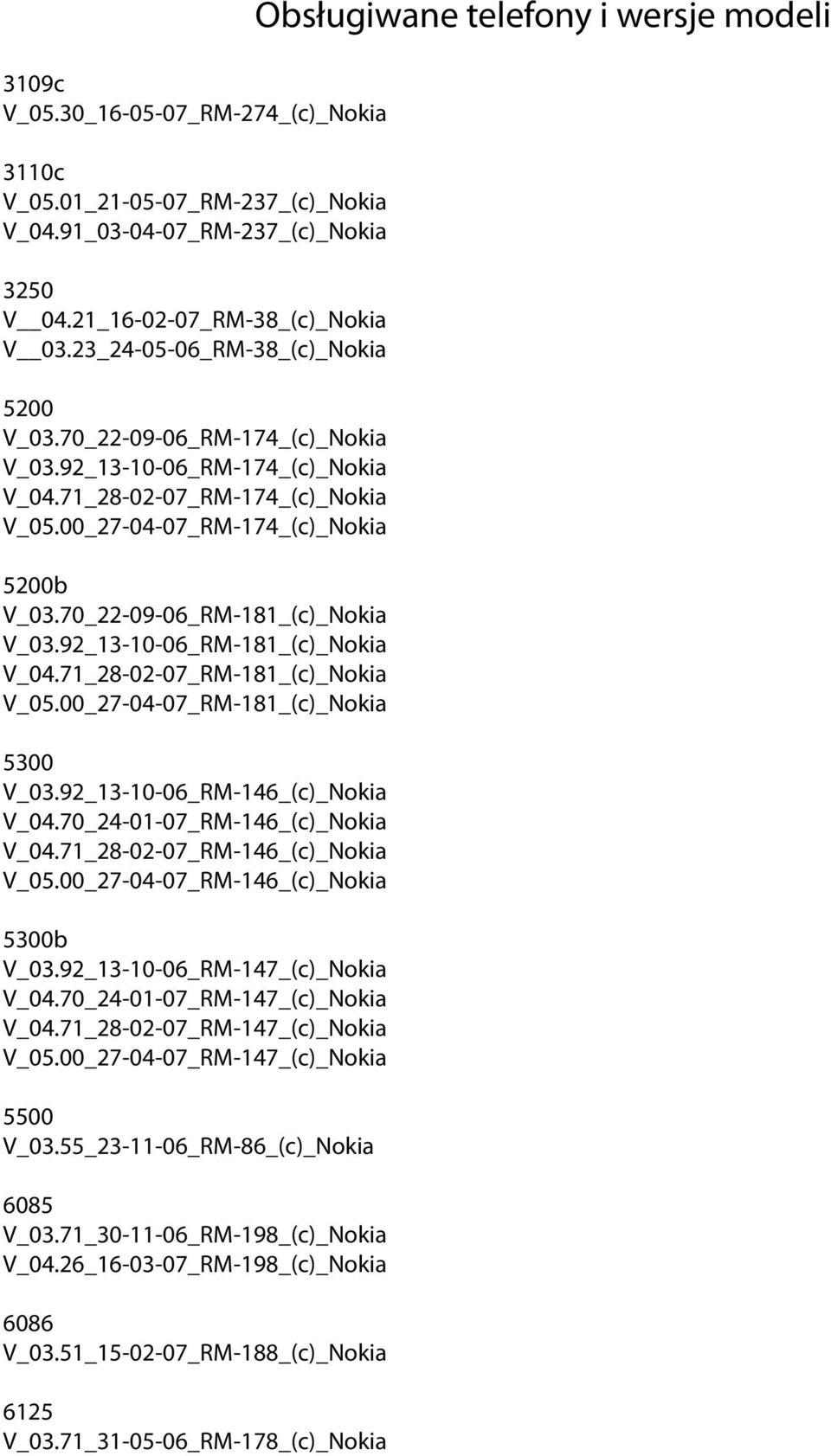

8 3109c V_05.30_ _RM-274_(c)_Nokia 3110c V_05.01_ _RM-237_(c)_Nokia V_04.91_ _RM-237_(c)_Nokia 3250 V 04.21_ _RM-38_(c)_Nokia V 03.23_ _RM-38_(c)_Nokia 5200 V_03.70_ _RM-174_(c)_Nokia V_03.92_ _RM-174_(c)_Nokia V_04.71_ _RM-174_(c)_Nokia V_05.00_ _RM-174_(c)_Nokia 5200b V_03.70_ _RM-181_(c)_Nokia V_03.92_ _RM-181_(c)_Nokia V_04.71_ _RM-181_(c)_Nokia V_05.00_ _RM-181_(c)_Nokia 5300 V_03.92_ _RM-146_(c)_Nokia V_04.70_ _RM-146_(c)_Nokia V_04.71_ _RM-146_(c)_Nokia V_05.00_ _RM-146_(c)_Nokia 5300b V_03.92_ _RM-147_(c)_Nokia V_04.70_ _RM-147_(c)_Nokia V_04.71_ _RM-147_(c)_Nokia V_05.00_ _RM-147_(c)_Nokia 5500 V_03.55_ _RM-86_(c)_Nokia 6085 V_03.71_ _RM-198_(c)_Nokia V_04.26_ _RM-198_(c)_Nokia 6086 V_03.51_ _RM-188_(c)_Nokia 6125 V_03.71_ _RM-178_(c)_Nokia Obsługiwane telefony i wersje modeli

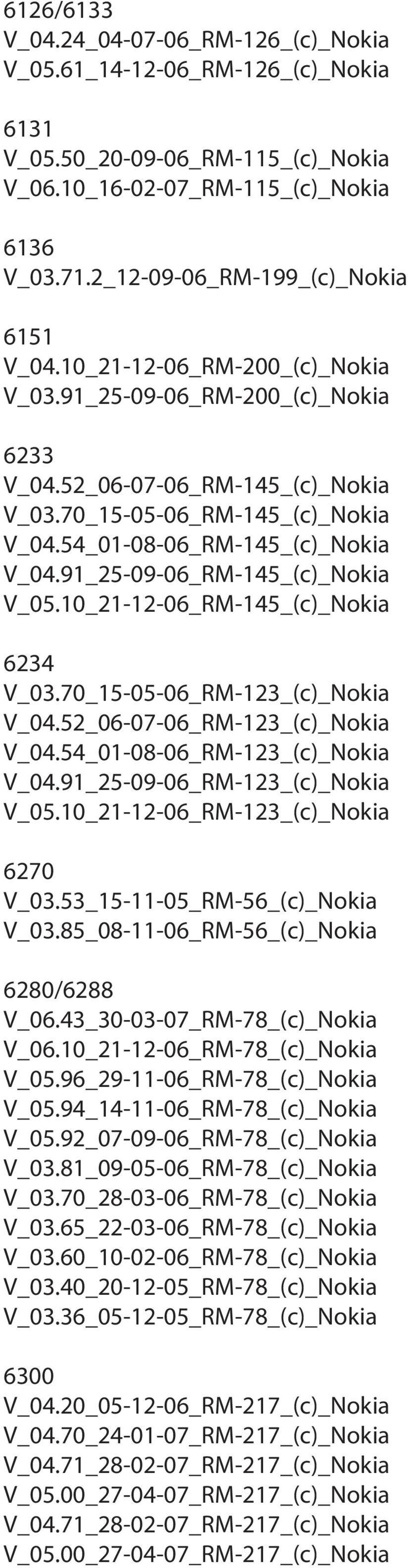

9 6126/6133 V_04.24_ _RM-126_(c)_Nokia V_05.61_ _RM-126_(c)_Nokia 6131 V_05.50_ _RM-115_(c)_Nokia V_06.10_ _RM-115_(c)_Nokia 6136 V_ _ _RM-199_(c)_Nokia 6151 V_04.10_ _RM-200_(c)_Nokia V_03.91_ _RM-200_(c)_Nokia 6233 V_04.52_ _RM-145_(c)_Nokia V_03.70_ _RM-145_(c)_Nokia V_04.54_ _RM-145_(c)_Nokia V_04.91_ _RM-145_(c)_Nokia V_05.10_ _RM-145_(c)_Nokia 6234 V_03.70_ _RM-123_(c)_Nokia V_04.52_ _RM-123_(c)_Nokia V_04.54_ _RM-123_(c)_Nokia V_04.91_ _RM-123_(c)_Nokia V_05.10_ _RM-123_(c)_Nokia 6270 V_03.53_ _RM-56_(c)_Nokia V_03.85_ _RM-56_(c)_Nokia 6280/6288 V_06.43_ _RM-78_(c)_Nokia V_06.10_ _RM-78_(c)_Nokia V_05.96_ _RM-78_(c)_Nokia V_05.94_ _RM-78_(c)_Nokia V_05.92_ _RM-78_(c)_Nokia V_03.81_ _RM-78_(c)_Nokia V_03.70_ _RM-78_(c)_Nokia V_03.65_ _RM-78_(c)_Nokia V_03.60_ _RM-78_(c)_Nokia V_03.40_ _RM-78_(c)_Nokia V_03.36_ _RM-78_(c)_Nokia 6300 V_04.20_ _RM-217_(c)_Nokia V_04.70_ _RM-217_(c)_Nokia V_04.71_ _RM-217_(c)_Nokia V_05.00_ _RM-217_(c)_Nokia V_04.71_ _RM-217_(c)_Nokia V_05.00_ _RM-217_(c)_Nokia

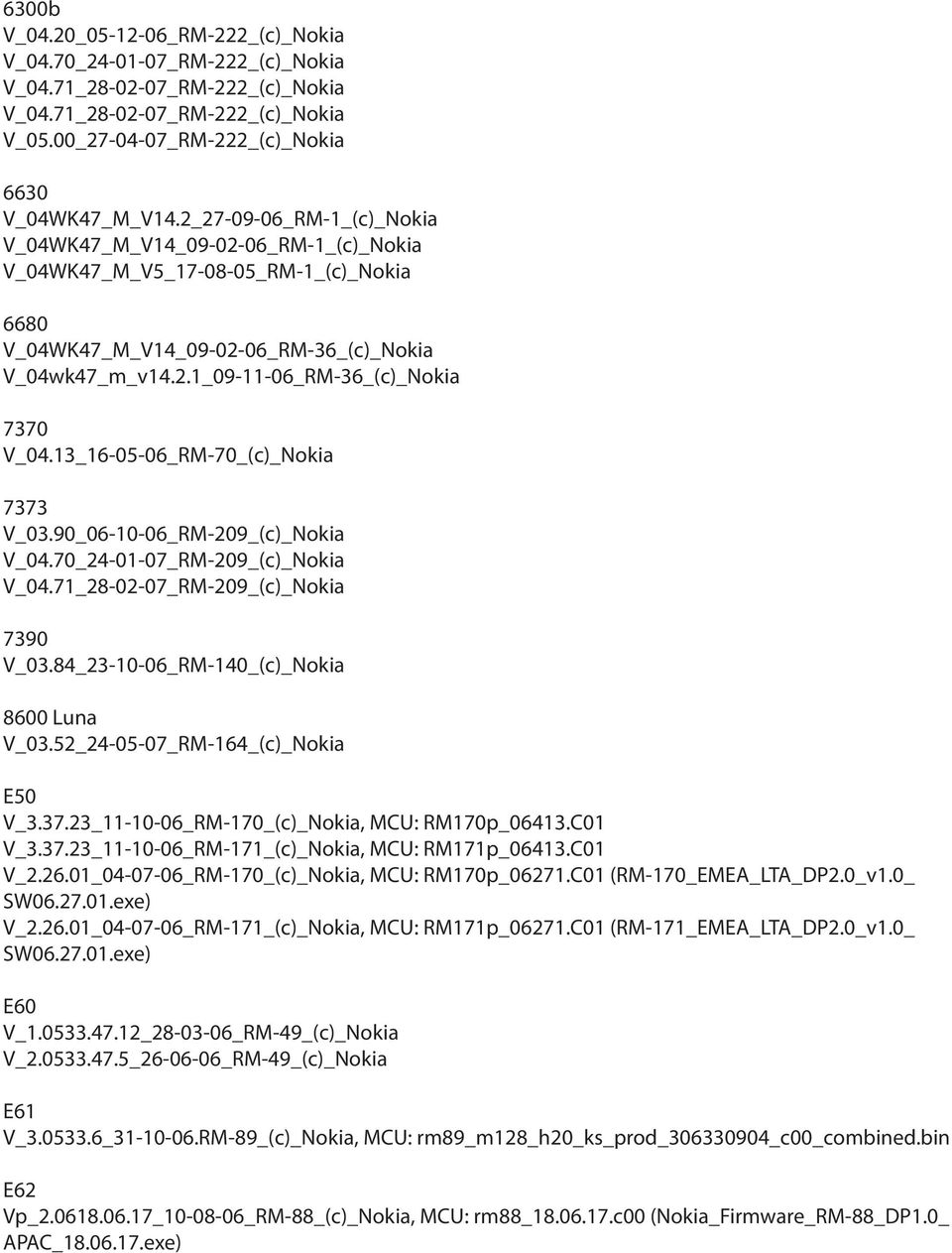

10 6300b V_04.20_ _RM-222_(c)_Nokia V_04.70_ _RM-222_(c)_Nokia V_04.71_ _RM-222_(c)_Nokia V_04.71_ _RM-222_(c)_Nokia V_05.00_ _RM-222_(c)_Nokia 6630 V_04WK47_M_V14.2_ _RM-1_(c)_Nokia V_04WK47_M_V14_ _RM-1_(c)_Nokia V_04WK47_M_V5_ _RM-1_(c)_Nokia 6680 V_04WK47_M_V14_ _RM-36_(c)_Nokia V_04wk47_m_v14.2.1_ _RM-36_(c)_Nokia 7370 V_04.13_ _RM-70_(c)_Nokia 7373 V_03.90_ _RM-209_(c)_Nokia V_04.70_ _RM-209_(c)_Nokia V_04.71_ _RM-209_(c)_Nokia 7390 V_03.84_ _RM-140_(c)_Nokia 8600 Luna V_03.52_ _RM-164_(c)_Nokia E50 V_ _ _RM-170_(c)_Nokia, MCU: RM170p_06413.C01 V_ _ _RM-171_(c)_Nokia, MCU: RM171p_06413.C01 V_ _ _RM-170_(c)_Nokia, MCU: RM170p_06271.C01 (RM-170_EMEA_LTA_DP2.0_v1.0_ SW exe) V_ _ _RM-171_(c)_Nokia, MCU: RM171p_06271.C01 (RM-171_EMEA_LTA_DP2.0_v1.0_ SW exe) E60 V_ _ _RM-49_(c)_Nokia V_ _ _RM-49_(c)_Nokia E61 V_ _ RM-89_(c)_Nokia, MCU: rm89_m128_h20_ks_prod_ _c00_combined.bin E62 Vp_ _ _RM-88_(c)_Nokia, MCU: rm88_ c00 (Nokia_Firmware_RM-88_DP1.0_ APAC_ exe)

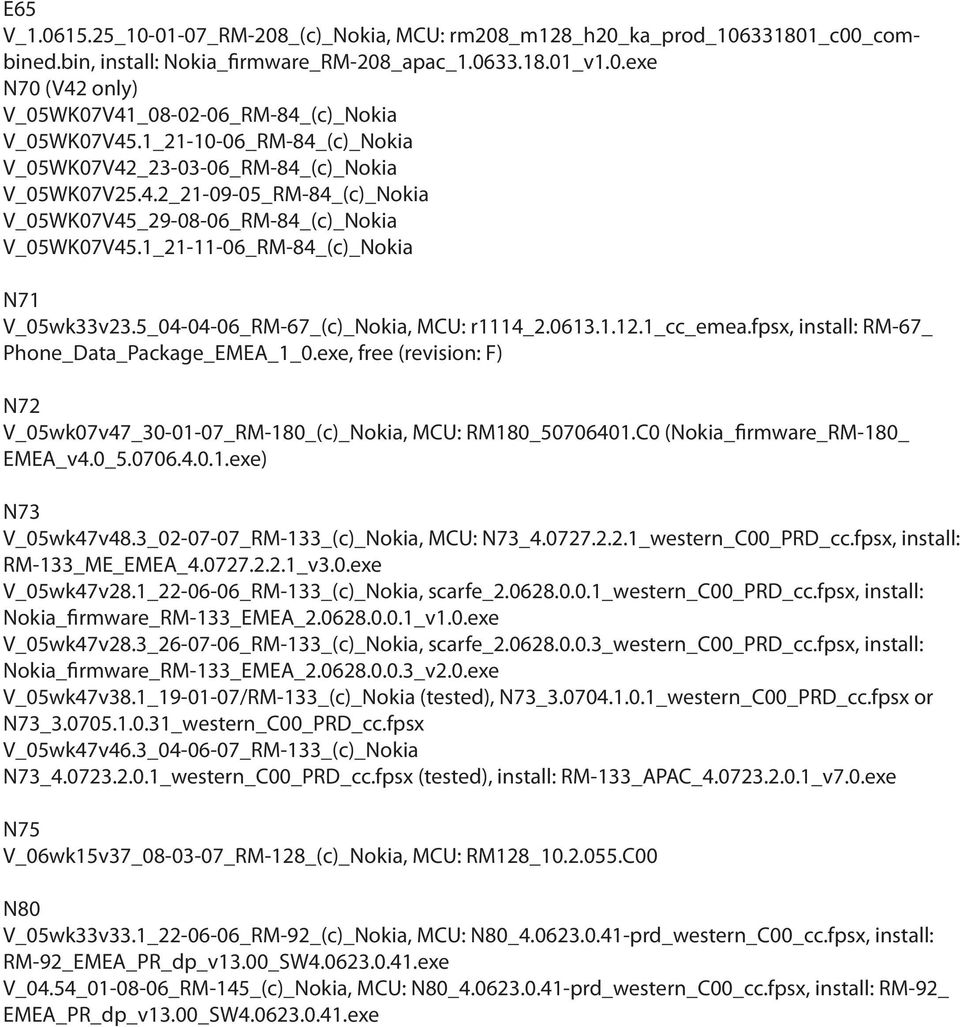

11 E65 V_ _ _RM-208_(c)_Nokia, MCU: rm208_m128_h20_ka_prod_ _c00_combined.bin, install: Nokia_firmware_RM-208_apac_ _v1.0.exe N70 (V42 only) V_05WK07V41_ _RM-84_(c)_Nokia V_05WK07V45.1_ _RM-84_(c)_Nokia V_05WK07V42_ _RM-84_(c)_Nokia V_05WK07V25.4.2_ _RM-84_(c)_Nokia V_05WK07V45_ _RM-84_(c)_Nokia V_05WK07V45.1_ _RM-84_(c)_Nokia N71 V_05wk33v23.5_ _RM-67_(c)_Nokia, MCU: r1114_ _cc_emea.fpsx, install: RM-67_ Phone_Data_Package_EMEA_1_0.exe, free (revision: F) N72 V_05wk07v47_ _RM-180_(c)_Nokia, MCU: RM180_ C0 (Nokia_firmware_RM-180_ EMEA_v4.0_ exe) N73 V_05wk47v48.3_ _RM-133_(c)_Nokia, MCU: N73_ _western_C00_PRD_cc.fpsx, install: RM-133_ME_EMEA_ _v3.0.exe V_05wk47v28.1_ _RM-133_(c)_Nokia, scarfe_ _western_c00_prd_cc.fpsx, install: Nokia_firmware_RM-133_EMEA_ _v1.0.exe V_05wk47v28.3_ _RM-133_(c)_Nokia, scarfe_ _western_c00_prd_cc.fpsx, install: Nokia_firmware_RM-133_EMEA_ _v2.0.exe V_05wk47v38.1_ /RM-133_(c)_Nokia (tested), N73_ _western_C00_PRD_cc.fpsx or N73_ _western_C00_PRD_cc.fpsx V_05wk47v46.3_ _RM-133_(c)_Nokia N73_ _western_C00_PRD_cc.fpsx (tested), install: RM-133_APAC_ _v7.0.exe N75 V_06wk15v37_ _RM-128_(c)_Nokia, MCU: RM128_ C00 N80 V_05wk33v33.1_ _RM-92_(c)_Nokia, MCU: N80_ prd_western_C00_cc.fpsx, install: RM-92_EMEA_PR_dp_v13.00_SW exe V_04.54_ _RM-145_(c)_Nokia, MCU: N80_ prd_western_C00_cc.fpsx, install: RM-92_ EMEA_PR_dp_v13.00_SW exe

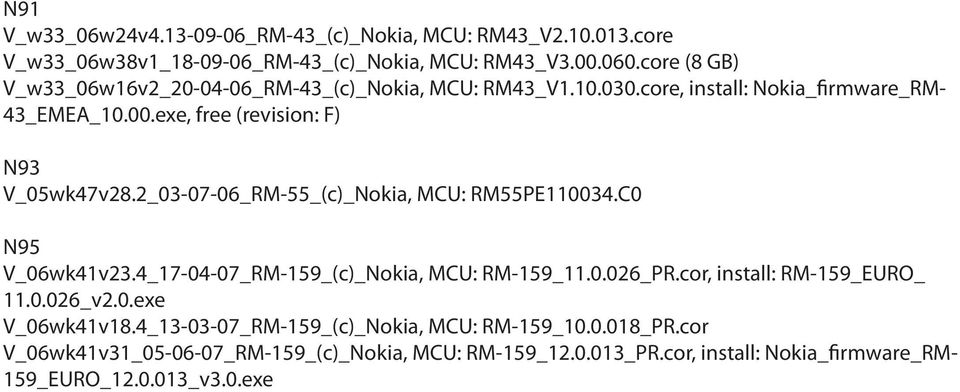

12 N91 V_w33_06w24v _RM-43_(c)_Nokia, MCU: RM43_V core V_w33_06w38v1_ _RM-43_(c)_Nokia, MCU: RM43_V core (8 GB) V_w33_06w16v2_ _RM-43_(c)_Nokia, MCU: RM43_V core, install: Nokia_firmware_RM- 43_EMEA_10.00.exe, free (revision: F) N93 V_05wk47v28.2_ _RM-55_(c)_Nokia, MCU: RM55PE C0 N95 V_06wk41v23.4_ _RM-159_(c)_Nokia, MCU: RM-159_ _PR.cor, install: RM-159_EURO_ _v2.0.exe V_06wk41v18.4_ _RM-159_(c)_Nokia, MCU: RM-159_ _PR.cor V_06wk41v31_ _RM-159_(c)_Nokia, MCU: RM-159_ _PR.cor, install: Nokia_firmware_RM- 159_EURO_ _v3.0.exe

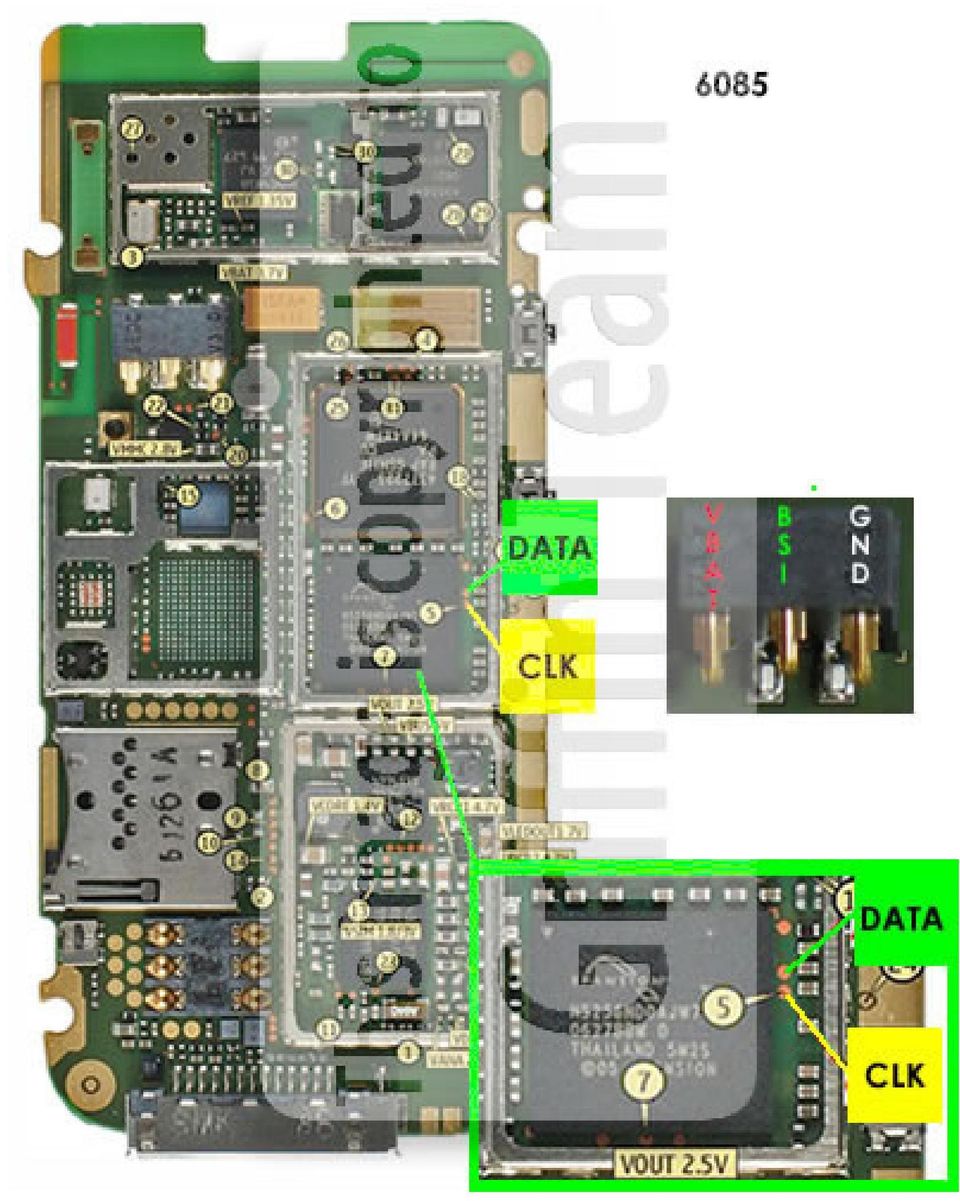

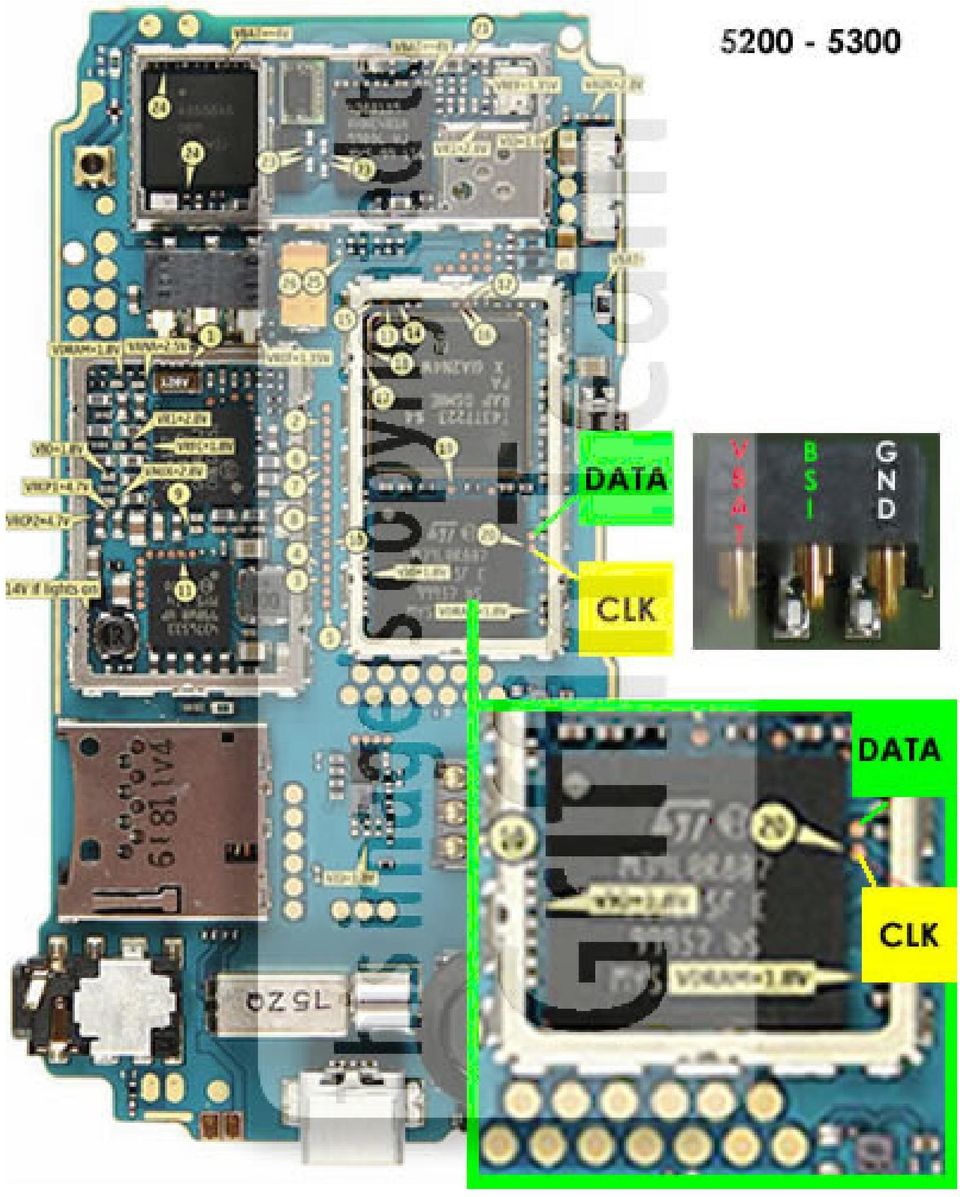

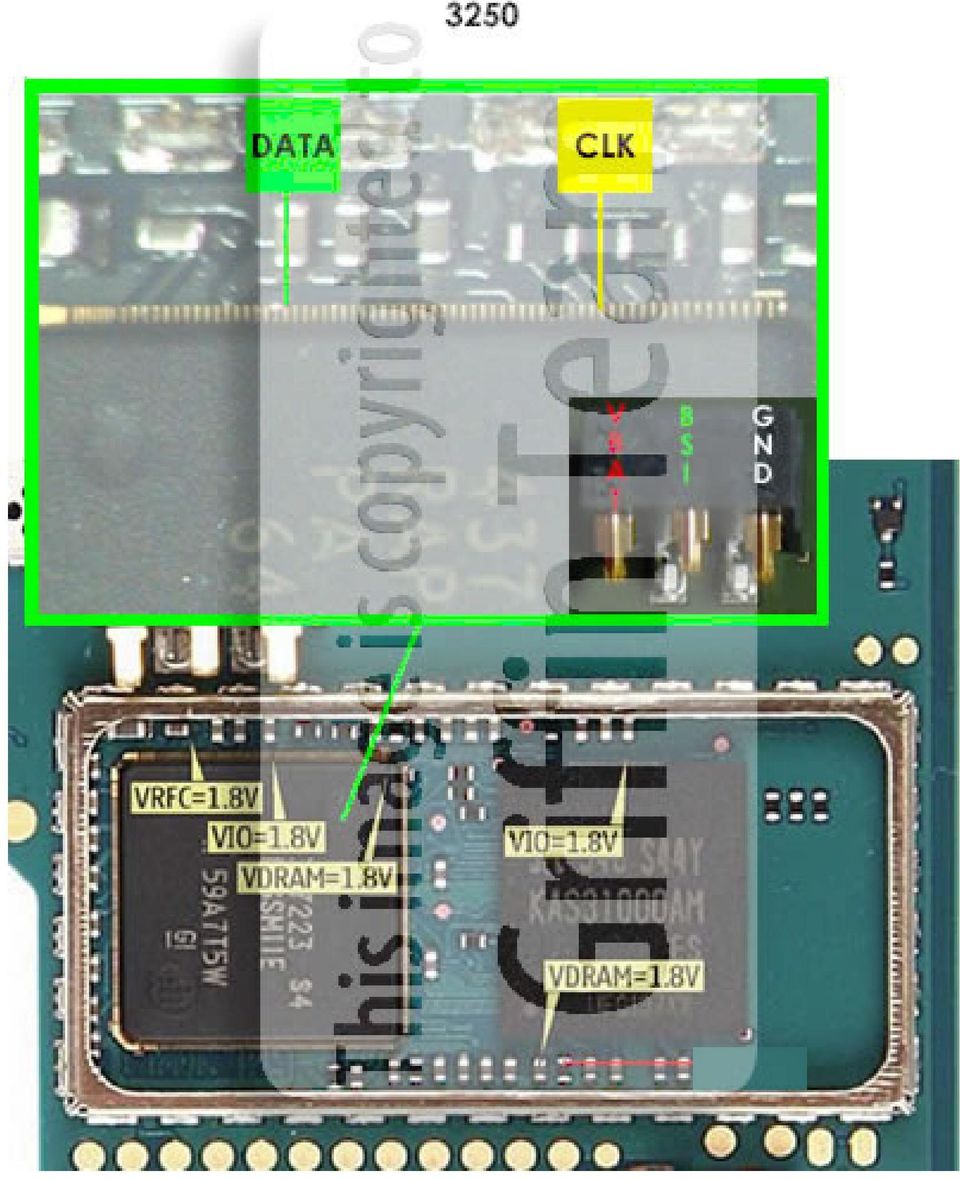

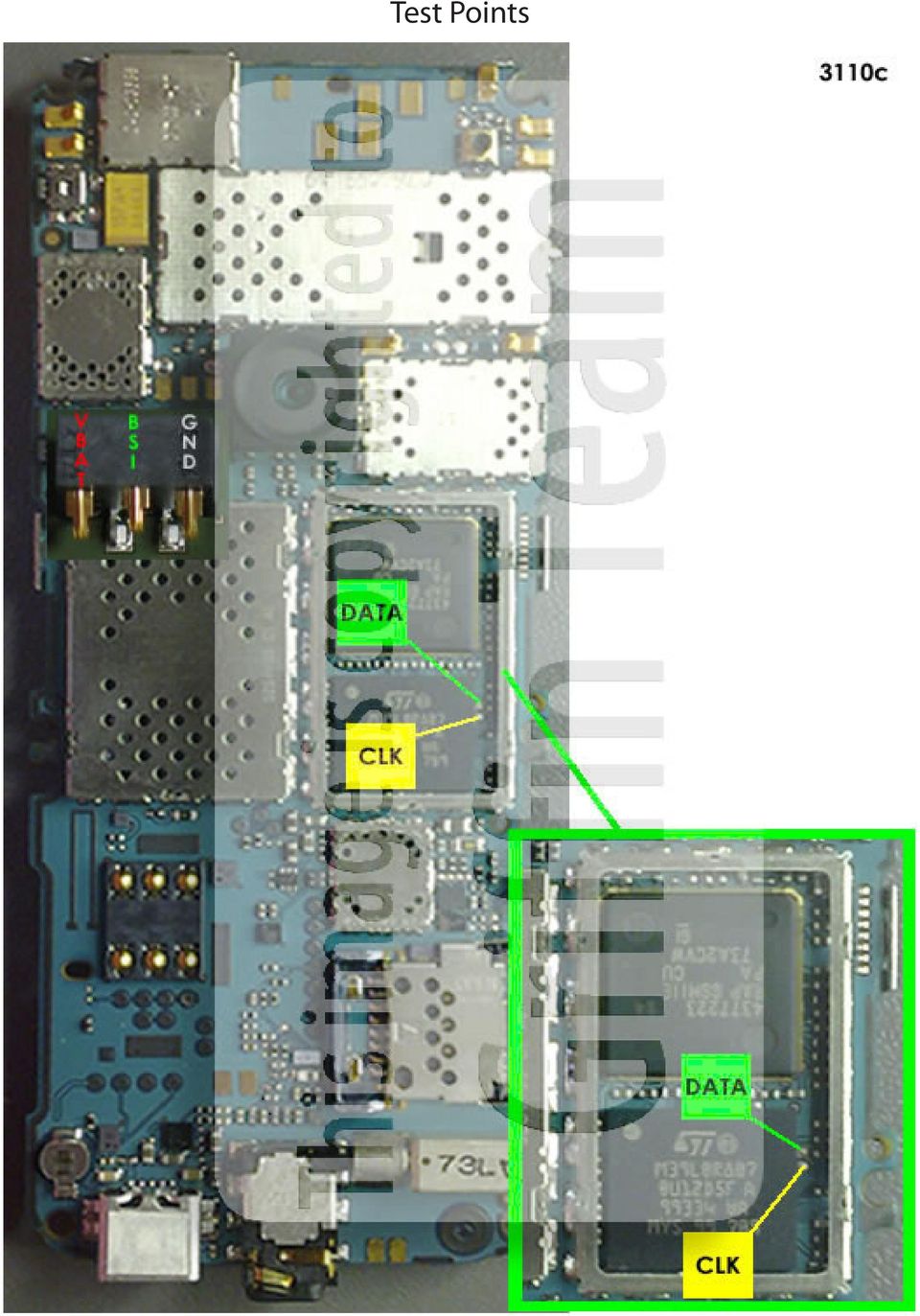

13 Test Points

14

15

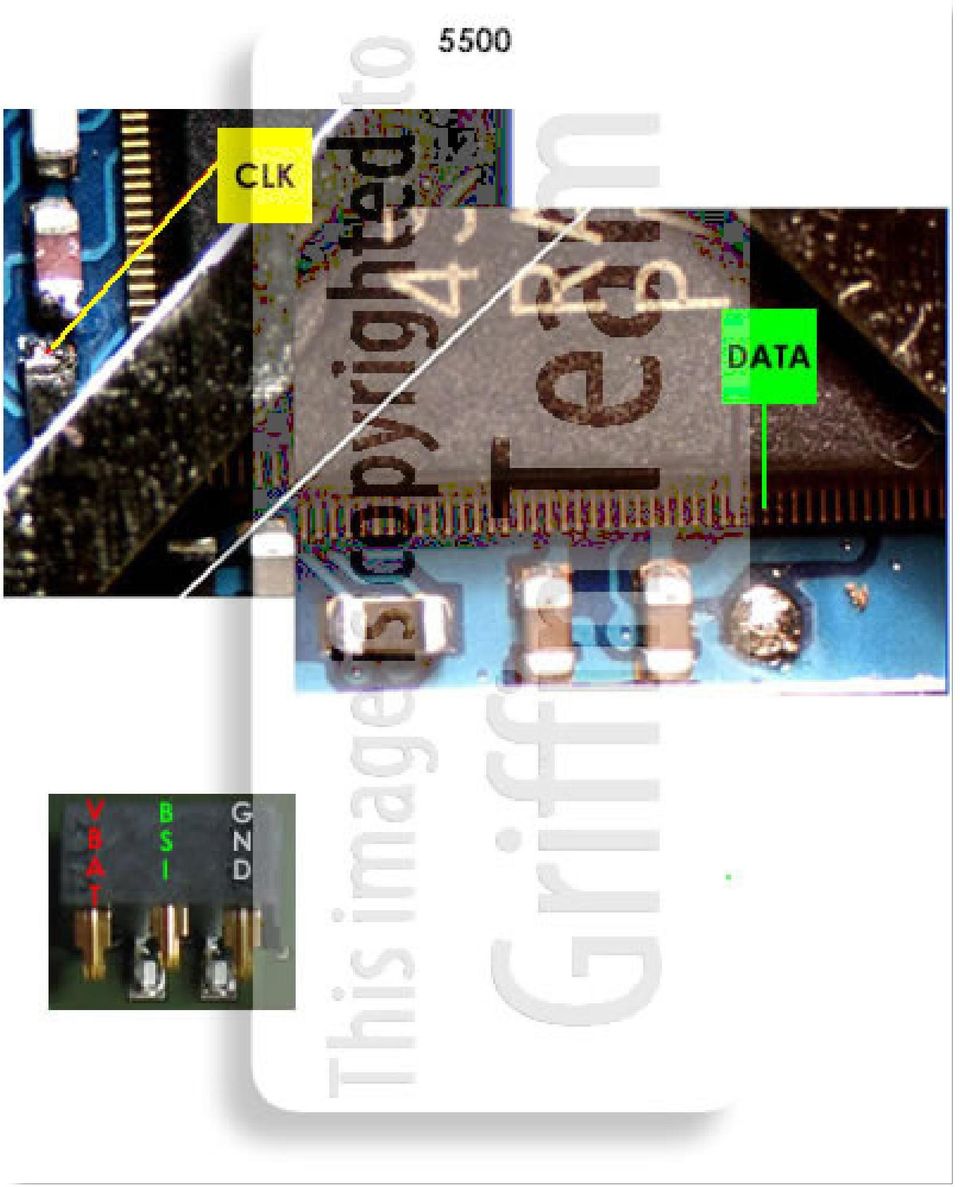

16

17

18

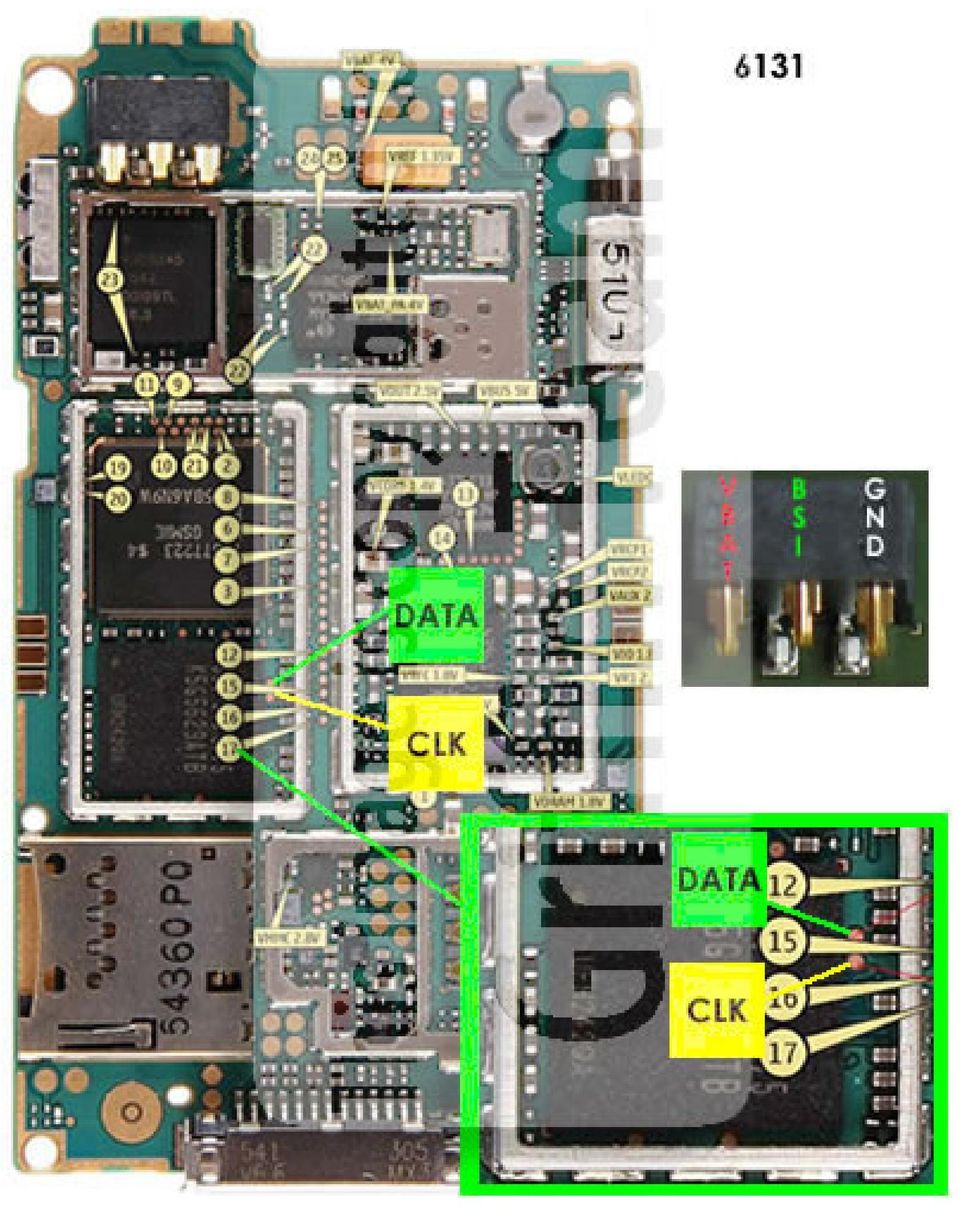

19

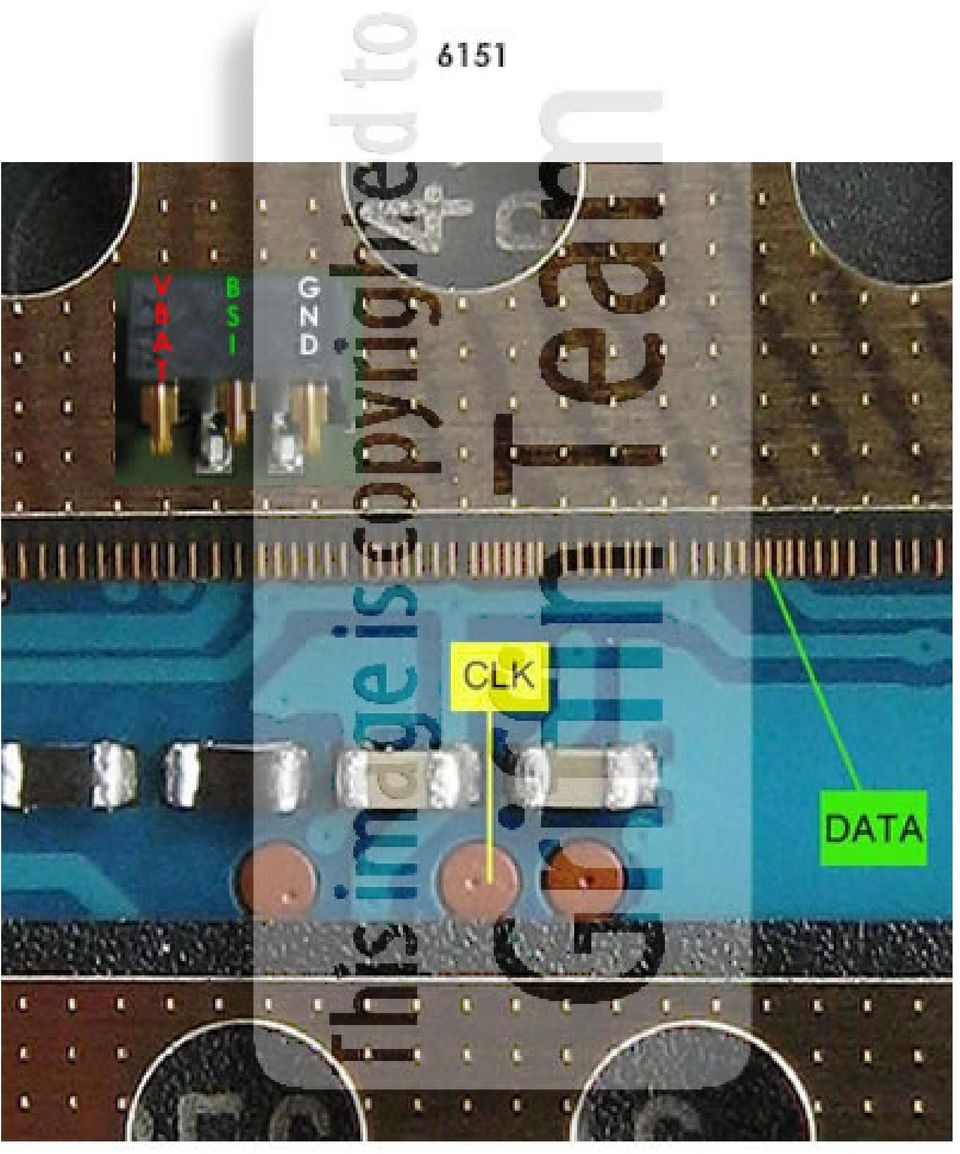

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43
