INSTRUKCJA OBSŁUGI T-RAXX 1400W

Transkrypt

1

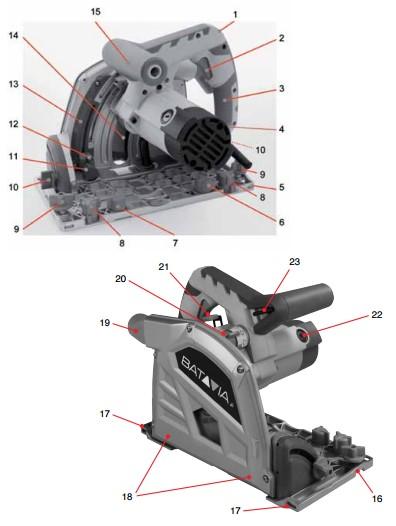

2 OPIS 1. Blokada włącznika 2. Włącznik/Wyłącznik 3. Uchwyt 4. Pokrętło regulacji obrotów 5. Podstawa 6. Zabezpieczenie odrzutu 7. Blokada szyny 8. Śruba regulacyjna 9. Śruba blokująca 10. Pokrętło do kąta cięcia 11. Ogranicznik głębokości cięcia 12. Dźwignia równoważąca 13. Podziałka do regulacji głębokości cięcia 14. Tracza 15. Dodatkowy uchwyt 16. Wgłębienie na szynę 17. Wskaźnik linii cięcia 18. Wskaźniki szerokości cięcia 19. Wypustka na przewód odsysania 20. Selektor 21. Blokada wrzeciona 22. Pokrywa szczotek silnika 23. Klucz imbusowy Szanowni Państwo Proszę zapoznać się w kolejności rozdziałów z urządzeniem i zachować tą instrukcję jako wsparcie. Niniejsza instrukcja zawiera ważne informacje dotyczące obsługi urządzenia. Dołączyć instrukcję do urządzenia gdy jest ono przekazywane osobom trzecim! Proszę zapoznać się z instrukcjami dotyczącymi bezpieczeństwa! Pozwoli to na łatwiejszą obsługę urządzenia i uniknięcia niespodziewanym uszkodzeniom. OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA DLA URZĄDZEŃ ELEKTRYCZNYCH UWAGA! Przeczytaj wszystkie ostrzeżenia i wskazówki. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i / lub ciężkie obrażenia ciała. Termin "elektronarzędzie" w ostrzeżeniach odnosi się do elektronarzędzi zasilanych prądem z sieci (z przewodu zasilającego) oraz bateriami (bez kabla). Zachowaj tę instrukcje bezpieczeństwa! 1. Miejsce pracy a) Utrzymuj swoje miejsce pracy czyste i dobrze oświetlone. Nieporządek i słabe światło może prowadzić do wypadków. b) Nie pracować w środowiskach zagrożonych wybuchem, w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą zapalić pył lub opary. c) Chronić dzieci i inne osoby podczas pracy elektronarzędziem. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem. 2. Bezpieczeństwo elektryczne a) Wtyczka urządzenia musi pasować do gniazda sieciowego. Wtyczka nie może być w żaden sposób modyfikowana. Nie należy stosować żadnych przejściówek z uziemieniem ochronnym. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. b) Unikaj dotykania uziemionych powierzchni takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli twoje ciało jest uziemione. c) Chronić urządzenie przed deszczem i wilgocią. Wnikanie wody do elektronarzędzia zwiększa ryzyko porażenia prądem. d) Nie nadużywaj kabla do przenoszenia urządzenia, aby się rozłączyć lub wyciągnąć wtyczkę z gniazdka. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem. e) Podczas pracy z elektronarzędziem na zewnątrz, należy używać tylko przedłużaczy, które nadają się również do zastosowania na zewnątrz. Zastosowanie specjalnego przedłużacza zmniejsza ryzyko porażenia prądem. f) Podczas pracy narzędziem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowoprądowego. Zastosowanie wyłącznika zmniejsza ryzyko porażenia prądem. 3. Bezpieczeństwo osób a) Bądź czujny, uważaj na to co robisz i kieruj się zdrowym rozsądkiem podczas pracy elektronarzędziem. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy elektronarzędziem, może doprowadzić do poważnych obrażeń. b) Stosować środki ochrony osobistej i zawsze nosić okulary ochronne. Noszenie osobistego wyposażenia ochronnego, takiego jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochraniacze uszu, w zależności od rodzaju i użytkowania elektronarzędzia, zmniejsza ryzyko obrażeń. c) Unikać przypadkowego uruchomienia. Upewnij się, że przełącznik jest wyłączony przed podłączeniem go do zasilania i / lub akumulatora. Noszenia urządzenie z palcem na wyłączniku lub podłączenie do sieci włączonego urządzenia, może prowadzić do wypadków. d) Przed włączeniem elektronarzędzia usunąć narzędzia do regulacji. Narzędzie lub klucz, który znajduje się w części narzędzia może prowadzić do urazów. e) Unikać nieprawidłowej postawy. Zapewnij bezpieczną postawę i utrzymuj równowagę w każdej chwili. W ten sposób można lepiej sterować urządzeniem w nieoczekiwanych sytuacjach. f) Nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice trzymaj z dala od części ruchomych. Odzież, biżuteria lub długie włosy mogą się zaplątać w ruchome części.

3 g) Jeśli podłączony jest system do odsysania pyłu, należy upewnić się czy jest on prawidłowo zamontowany. Korzystanie z odsysacza może zmniejszyć zagrożenie pyłami. 4. Staranne obchodzenie się i użytkowanie elektronarzędzia. a) Nie należy przeciążać urządzenia. Użyj do swojej pracy prawidłowego elektronarzędzia. Prawidłowe elektronarzędzie wykona pracę lepiej i bezpieczniej. b) Nie należy używać urządzenia z uszkodzonym włącznikiem. Urządzenie, które nie można włączyć lub wyłączyć stanowi zagrożenie. c) Wyjąć wtyczkę z gniazdka i / lub wyjąć baterię przed dokonaniem jakichkolwiek regulacji, wymiany akcesoriów lub odłożeniem elektronarzędzia. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia. d) Przechowywać nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci. Osoby, które nie są zaznajomione z urządzeniem lub nie przeczytały instrukcję nie powinny używać narzędzia. Elektronarzędzia stanowią niebezpieczeństwo, gdy są używane przez niedoświadczone osoby. e) Sprawdź, czy ruchome części pracują prawidłowo, nie zacinają się, czy części są uszkodzone lub uszkodzone w taki sposób, że funkcja elektronarzędzia jest osłabiona. Jakiekolwiek uszkodzone części przed użyciem należy naprawić. Wiele wypadków powstaje na wskutek niewłaściwej konserwacji. f) Utrzymuj tarczę czystą i ostrą. Czyste i ostre tarcze rzadziej się zacinają i lepiej się prowadzą. g) Używać elektronarzędzia, akcesoriów, końcówek itp zgodnie z tymi instrukcjami. Brać pod uwagę warunki pracy i zadania. Użycie elektronarzędzi do celów innych niż te przeznaczone może prowadzić do niebezpiecznych sytuacji. 5. Serwisowanie a) Urządzenie powinien naprawiać tylko wykwalifikowany personel i tylko z oryginalnych części. Zapewni to bezpieczeństwo urządzenia. WSKAZÓWKI BEZPIECZEŃSTWA DLA PIŁ TARCZOWYCH Upewnij się, że napięcie sieciowe zgadza się z podanym napięciem na urządzeniu. Osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi nie mogą używać piły, chyba że są one pod opieką opiekuna. Nigdy nie pozostawiać urządzenia bez nadzoru i przechowywać w miejscu niedostępnym dla dzieci. Stosować tylko odpowiednie przedłużacze o odpowiedniej jakości kabla. Nie zbliżać rąk do obszaru roboczego. Noś odpowiednią odzież roboczą i środki ochrony oczu, rąk i słuchu. Tarczę należy obsługiwać w rękawiczkach. Zauważ, że nawet zużyte ostrze piły jest bardzo ostre. Zawsze chwytaj tarczę po bokach. Nie rzucaj tarczą i nie pozwól jej upaść. Nigdy nie używać tarcz do szlifowania. Nie sięgać pod obrabiany obiekt. Zabezpieczenie nie sięga pod przedmiot. Dopasować głębokość ciecia do grubości obiektu. Pod przedmiotem powinno wystawać mniej niż wysokość zęba tarczy. Nie ciąć bardzo małych przedmiotów. Podczas cięcia okrągłego drewna, korzystać z urządzeń mocujących zabezpieczających przed obracaniem. Nie należy trzymać go w dłoni lub na nodze. Ważne jest, aby mocno przymocować obiekt w celu minimalizacji ryzyka kontaktu fizycznego, zakleszczania lub utraty kontroli. Trzymaj pilarkę przez izolowane uchwyty podczas wykonywania operacji w których narzędzie może natrafić na ukryte przewody elektryczne lub własny przewód. Kontakt z przewodem może doprowadzić do porażenia prądem. Przy wykonywaniu długich cięć należy korzystać z prowadnicy lub szyny. Poprawi to dokładność wykonywanej pracy. Zawsze należy używać tarczy o prawidłowym rozmiarze i pasującym otworze. Tarcze, które nie pasują do elementów montażowych piły mogą powodować utratę kontroli. Nigdy nie należy używać uszkodzonej lub nieprawidłowej tuleję lub uszkodzoną śrubę mocującą. Zewnętrzna tuleja i śruba zaciskowa zostały specjalnie zaprojektowane dla piły, w celu uzyskania optymalnej wydajności i niezawodności. Uruchomić piłę tarczową i rozpocząć tylko, gdy osiągnie pełną prędkość obrotową. Nie należy spowalniać tarczy po wyłączeniu przez wywieranie bocznego nacisku. Odkładać piłę dopiero gdy tarcza się zatrzyma. Nie wystawiać na działanie wysokich temperatur, wilgoci i wstrząsów. W rezultacie może dojść do uszkodzenia piły. PRZYCZYNY I ZAPOBIEGANIE ODRZUTU Odrzut to nagła reakcja na ściskanie, blokowanie lub złe zamontowanie tarczy, co oznacza, że w sposób niekontrolowany piła może się podnieść i wyjść z obrabianego przedmiotu w stronę operatora. Odrzut może nastąpić na skutek zablokowania tarczy w szczelinie cięcia. Tracza zostaje zablokowana po czym siła silnika wypycha urządzenie ze szczeliny w stronę operatora. Odrzut może nastąpić na skutek skręcenia tarczy lub złego zamontowana. Może to powodować blokowanie tylnych zębów tarczy, przez co tarcza może zostać wypchnięta ze szczeliny w stronę operatora. Odrzut jest wynikiem błędnej lub niewłaściwej obsługi piły. Można temu zapobiec poprzez odpowiednie środki ostrożności, jak to opisano poniżej. Trzymaj pilarkę obiema rękami i przenieś swoje ramiona w pozycji, w której można się oprzeć sile odrzutu. Zawsze ustaw się z boku tarczy, nigdy w jednej linii z piłą. Odrzut może spowodować, że piła zostanie

4 wypchnięta do tyłu. Można kontrolować odrzut, jeżeli zostały podjęte odpowiednie środki ostrożności. Jeżeli piła zostanie z jakiegoś powodu zatrzymana, należy zwolnić włącznik i trzymając piłę w obiekcie i odczekać aż tarcza się zatrzyma. W takiej sytuacji nigdy nie próbować wyciągać piłę lub ciągnąć do tyłu. Należy odszukać przyczynę blokowania i wyeliminować o ile to możliwe. Przed ponownym rozpoczęciem pracy w tym samym przedmiocie, należy sprawdzić czy zęby tarczy nie blokują się w szczelinie cięcia. Blokowanie może prowadzić do odrzutu w przypadku ponownego włączenia. Nie używać tępych lub uszkodzonych tarcz. Tępe tarcze lub źle rozłożone zęby mogą być przyczyną zbyt wąskiej szczelinie co powoduje zwiększone tarcie, przekładające się na możliwe blokowanie tarczy. Przed rozpoczęciem cięcia należy upewnić się, że ogranicznik głębokości cięcia jest dobrze zamocowany. Przesunięcie się ogranicznika podczas operacji może powodować wystąpienie zjawiska odrzutu. Należy zachować szczególną ostrożność podczas wykonywania "cięć wgłębnych" w ciężko dostępnych miejscach. Ostrze może wciąć się w obiekty, które mogą spowodować odrzut. Nie należy odkładać piły na stole warsztatowym lub podłodze zanim ostrze się nie zatrzyma. Niezabezpieczona, obracająca się tarcza powoduje przesuwanie piły do tyłu, przecinając wszystkie obiekty na swojej drodze. Piła nie jest odpowiednia do używana w pozycji odwróconej jako stałej instalacji. Nie operować piłą, która została uszkodzona lub nieprawidłowo pracuje. Naprawy należy dokonać serwis lub osoba z kwalifikacjami. PRZED PIERWSZYM UŻYCIEM Wyciągnąć piłę i akcesoria z opakowania. Sprawdzić urządzenie pod kątem uszkodzeń powstałych przy transporcie, w przypadku wykryciu takowych nie należy jej używać. Przechowywać materiały opakowaniowe z dala od dzieci. Niebezpieczeństwo uduszenia! ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM Piła tarczowa jest przeznaczona do cięcia drewna, materiałów drewnopodobnych, gipsu, włókien cementowo-wiórowych i tworzyw sztucznych. Piła tarczowa może być używany tylko z szyną prowadzącą, która jest przewidziana do tego celu. Użycie innej lub samemu wykonanej prowadnicy lub stołu roboczego może doprowadzić do poważnych wypadków. CHARAKTERYSTYKA PIŁY Piła tarczowa ma elektronikę pełnozakresowa z następującymi cechami: Delikatny rozruch: Sterowany elektronicznie delikatny rozruch zapewnia start bez szarpnięć piłą. Regulacja temperatury: Aby uniknąć przegrzania silnika (oparzenie) zainstalowany jest elektroniczny czujnik temperatury. Przed dotarciem do krytycznej temperatury regulator wyłącza silnik. Po pewnym czasie 3-5 minut chłodzenia, piła tarczowa jest znowu gotowa do działania. Przy właczonym urządzeniu, czas chłodzenia ulega znacznemu wydłużeniu. Ogranicznik napięcia: Zapobiega przy maksymalnym obciążeniu nadmiernemu pobieraniu prądu. Może to prowadzić do zmniejszenia prędkości obrotowej. Po odciążeniu silnik rozwija ponownie pełną prędkość. Stała prędkość obrotowa: Nastawiona prędkość silnika jest utrzymywana elektronicznie. W ten sposób stała prędkość skrawania jest osiąga się nawet pod obciążeniem. Selektor: Można nim ustawić odpowiedni tryb pracy. Zmiana tarczy Cięcie wgłębne Cięcie szczeliny REGULACJA PRĘDKOŚCI OBROTOWEJ Prędkość może być regulowana w zakresie od 2000 do5300 obr/min, za pomocą regulatora prędkości (4). To pozwala na regulację prędkość optymalną do każdego materiału. Obrócenie regulatora prędkości (4) w kierunku 1 zmniejsza prędkość i obracanie pokrętła sterującego do 6, zwiększa prędkości. Odpowiednia prędkość może być uzależnione od rodzaju i grubości przedmiotu. Do cięcia materiału specyficzny z właściwą prędkością, należy postępować zgodnie z poniższymi instrukcjami: Stopień 1-3 Płyty gipsowe i cementowo-włókniste, tworzywa sztuczne (miękkie), metale nieżelazne Stopień 4-5 Tworzywa sztuczne (twarde), z tworzyw sztucznych wzmocnionych włóknem (GRP), papier i tkaniny, płyty wiórowe, płyty pilśniowe, płyty akrylowe (pleksi) Stopień 5-6 Lite drewno (twarde i miękkie), sklejki, płyty stolarskie, płyty laminowane, płyty MDF Wskazówka: Przy wyższych prędkościach materiał jest szybciej cięty, jednak zmniejsza to żywotność tarczy. Aby uzyskać czyste cięcie w materiałach wrażliwych ciepło, prędkość musi być zmniejszona. Regulacja prędkości nie może być wykorzystywana aby używać tarcz z zmniejszą dopuszczalną prędkością. Tylko tarcze, które mają minimalną prędkością 5300 obrotów na minutę mogą być używane. WŁĄCZANIE I WYŁĄCZANIE 1. Aby włączyć należy najpierw nacisnąć blokadę włącznika (1) poczym włącznik (2) 2. Aby wyłączyć należy puścić włącznik (2). Wskazówka: Naciśnięcie blokady włącznika (2) powoduje również odblokowanie funkcji zanurzenia co pozwala przesunąć silnik w dół. W tym samym czasie tarcza wynurza się z osłony. Przy podniesieniu silnika, tarcza wraca na swoją pierwotną pozycję.

5 REGULACJA GŁĘBOKOŚCI CIĘCIA Głębokość można regulować od 0-54 mm. USTALENIE LINII CIECIA Na podstawie (5) są dwa znaczniki linii. 1. Do regulacji głębokości cięcia, poluzować pokrętło ogranicznika głębokości cięcia (11) i przesuń go do żądanej głębokości cięcia za pomocą skali (13). Wskazówka: Na skali (13) podane są wartości dla cięcia pod katem 90. Używając piły bez szyny, dźwignia równoważąca powinna być wyciągnięta do góry. Tylko przy użyciu prowadnicy, dźwignia równoważąca powinna być wciśnięta, aby skompensować grubość szyny prowadzącej. 1. Przy użyciu piły bez prowadnicy należy używać linii A do wyznaczania przebiegu szczeliny cięcia. 2. Przy cieciu pod kątek 45 należy kierować się oznaczeniem B. PRZYGOTOWANIE 2. Dociągnąć ogranicznik głębokości cięcia (11). Silnik ewentualnie tarcza mogą zostać obniżone tylko do tego stopnia. Dla uzyskania idealnych rezultatów należy ustawić głębokość tak aby wystawał maksymalnie jeden ząb tarczy poniżej przedmiotu obrabianego. Sprawdzić przed każdym użyciem wszystkie funkcje urządzenia. Użyć piłę tarczowej tylko wtedy, gdy działa poprawnie. Mocować obrabiany przedmiot tak aby podczas operacji nie mógł się przesuwać lub wyginać. PRAWIDŁOWA PRACĄ PIŁĄ REGULACJA KĄTA CIĘCIA Piła może pracować przy pochyleniu od 0 do Odkręcić pokrętło (10) i pochylić urządzenie do uzyskania wymaganego kąta. 2. Dokręcić pokrętło (10) CIĘCIE 90 Trzymać piłę stale za przewidziane do tego uchwyty (15) i (3). Przesuwać piłę tylko do przodu. Nigdy do tyłu! Nałożyć piłę przednią częścią podstawy (5) na obrabiany przedmiot. Przesuwać w stronę obiektu tylko włączoną tarczę. Unikać przegrzewania tarczy dobierając odpowiednią prędkość posuwu, a przy tworzywach sztucznych topnieniu materiału. 1. Zwolnić pokrętło (10) i odchylić piłę do pozycji 0 następnie dokręcić pokrętło. 2. Ustawić selektor (20) na ustawienie wgłębne. 3. Ustawić żądaną głębokość cięcia. Upewnić się, że dźwignia równoważąca (12) jest wyciągnięta do góry przy cięciu bez prowadnicy. 4. Do włączenia należy przycisnąć blokadę włącznika (1) i włącznik (2) po czym powoli zatopić tarczę w przedmiocie. CIĘCIE Odkręcić dwa pokrętła (10) i odchylić piłę do ustawienia żądanego stopnia.

6 3. Ustawić żądaną głębokość cięcia. 2. Włączyć urządzenie. 3. Ustawić selektor (20) na funkcję ciecia wgłębnego. 4. Ustawić żądaną głębokość cięcia. Upewnić się, że dźwignia równoważąca (12) jest wyciągnięta do góry przy cięciu bez prowadnicy. 5. Do włączenia należy przycisnąć blokadę włącznika (1) i włącznik (2) po czym powoli zatopić tarczę w przedmiocie Wskaźnik linii cięcia (17) pokazuje przy 90 i 45 (bez użycia prowadnicy) przebieg szczeliny. 4. Naciśnij blokadę włącznika (1), włącznik (2) i przesuń silnik w dół. Aby wykonać operację przesuwaj urządzenie do przodu. Wskazówka: Aby wyeliminować ryzyko odrzutu, zastosuj się do następujących punktów: Zawsze umieszczać tylną krawędź płyty podstawowej (5) przy ograniczniku. Stale trzymaj piłę obiema rękoma. Zatapiaj powoli tarczę w obrabianym przedmiocie. Wskaźniki szerokość cięcia (18) pokazują przy maksymalnej głębokości cięcia i za pomocą szyny prowadzącej, przedni i tylni punktu cięcia tarczy (Ø 165 mm). ZMIANA TARCZY Przed dokonaniem jakichkolwiek prac przy urządzeniu w pierwszej kolejności należy odłączyć piłę z zasilania sieciowego! 1. W pierwszej kolejności należy zwolnić dwa pokrętła (10) i odchylić piłę do pozycji 0 na skali. Dokręcić zwolnione poprzednio pokrętła. 2. Ustawić selektor (20) na funkcję zmiany tarczy. WYKONANIE SZCZELINY 1. Ustawić selektor (20) na funkcję ciecia szczeliny 2. Nacisnąć blokadę włącznika (1) i przesunąć silnik w dół. Obudowa zatrzymuje się w pozycji, gdy głębokość cięcia wynosi 2,0 mm. Wskazówka: Do wykonania żądanej linii ciecia należy użyć znacznika A. 3. Nacisnąć blokadę włącznika (1) i wcisnąć silnik w dół. 4. Wcisnąć wrzeciono i trzymać. 5. Kluczem imbusowym 5 mm przekręcić kilka razy w przód i tył do czasu aż wrzeciono zablokuje tarczę. CIĘCIE WGŁĘBNE 1. W pierwszej kolejności należy zwolnić dwa pokrętła (10) i odchylić piłę do pozycji 0 na skali. Dokręcić zwolnione poprzednio pokrętła. 2. Ustawić selektor (20) na funkcję ciecia wgłębnego.

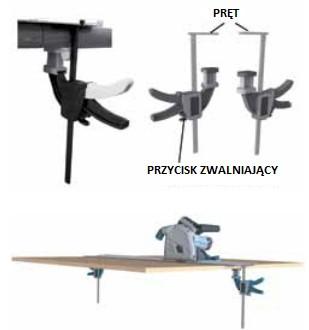

7 6. Usunąć kluczem imbusowym śrubę kręcąc w przeciwnym kierunku do obrotu wskazówek zegara. Usunąć kołnierz zewnętrzny. 7. Oczyścić obydwa kołnierze przed założeniem nowej tarczy. Wskazówka: Strzałka wskazująca kierunek obrotu tarczy musi się zgadzać ze strzałką na urządzeniu. 8. Nałożyć kołnierz zewnętrzny tak aby kształty wewnętrznego otworu pasowały do kształtu wypustek. 9. Nacisnąć wrzeciono i dokręcić mocno tarczę. Uruchomić przycisk blokady włącznika (1) aby urządzenie wróciło na swoją pierwotną pozycję. SZYNA PROWADZĄCA I ZACISKI (OPCJONALNIE DOSTĘPNE) Prowadnice pozwalają na wykonanie precyzyjnych, czystych i prostych cięć, cięć ukośnych i prac adaptacyjnych. Ponadto, pozwala chronić powierzchnię obrabianego przedmiotu przed uszkodzeniem. Montaż za pomocą zacisków gwarantuje stabilność i bezpieczną pracę. 4. Nasunąć piłę na szynę zaczynając od krawędzi po czym przekręcić blokadę szyny (7) w ustawienie I aby związać urządzenie z prowadnicą. Sprzężenie płyty podstawy z szyną prowadzącą jest ważne, jeśli chcesz wykonywać cięcia ukośne. Zapobiega to przewróceniu piły. 5. W celu rozłączenia należy przekręcić blokadę (7) w pozycję 0, po czym można wyjąć piłę z szyny. REGULACJA PIŁY NA SZYNIE PROWADZĄCEJ Prześwit płyty bazowej szyny prowadzącej można zmniejszyć do minimum za pomocą śrub regulacyjnych (8). 1. Aby zwolnić zaciski, należy najpierw nacisnąć przyciski zwalniające. Otwierać zaciski w zależności od grubości materiału. 2. Położyć prowadnicę na obrabianym przedmiocie i zamocować zaciskami. Wskazówka: Prowadnicę umieścić czarnym paskiem z pianki na przedmiocie. 1. Do zwolnienia śrub regulacyjnych należy je przekręcić przeciwnie do ruchu wskazówek zegara. 2. Jeśli to konieczne, przekręć obie śruby regulacyjne (8) w kierunku ruchu wskazówek zegara, aby zminimalizować luz pomiędzy płytą podstawy i szyny prowadzącej. 3. W celu utwierdzenia przekręcić śruby regulacyjne zgodnie z ruchem wskazówek zegara. ŁĄCZNIKI DO SZYNY PROWADZĄCEJ (OPCJONALNIE DOSTĘPNE) 1. Do połączenia obu szyn prowadzących wepchnąć pierwszego pręta łączącego od dolnej strony do rowka szyn prowadzących. 2. Wsunąć drugi pręt łączący do drugiego rowka. 3. Wkręcić do oporu śruby, używając klucza imbusowego 3mm. 3. Umieścić piłę tarczową na szynie prowadzącej. Płyta podstawowa ma rowek (16), która mieści się w żebrze prowadzącym szyny. USTALENIE LINII CIĘCIA Przy użyciu piły z szyną prowadzącą, przy cieciach prostych i pod katem 45 zawsze kierować się pozycją A (0 na podstawie) w celu wykonania cięcia wzdłuż naniesionej linii.

8 ZABEZPIECZENIE PRZECIWODPRYSKOWE SZYNY PROWADZĄCEJ Szyna posiadają zabezpieczenie przeciwko odpryskom w postaci odłamków (czarna zachodząca listwa gumowa). Przed pierwszym użyciem należy dociąć listwę gumową. Zabezpieczenie pozwala uzyskać wycięcie bez poszarpanych krawędzi. Dzieje się tak dlatego, że zęby piły są skierowane do góry. 1. Dokręcić do szyny od dołu docisk, tak aby był z prowadnicą mocno zespolony. 2. Przyłożyć docisk do krawędzi obrabianego przedmiotu tak jak na obrazku. DOCISK KĄTOWY (OPCJONALNIE DOSTĘPNY) Podczas korzystania z docisku kątowego możliwe jest dokładne cięcie pod różnymi katami. Docisk kątowy może być zastosowany, odniesieniu do skali kątowej z ustawieniami od -55 po 0 do 55. Lub do przykręcenia do prowadnicy, tak że możliwe jest uzyskanie kątów 0, 15, 30, Narysować linię cięcia na przedmiocie i ustawić szynę prowadzącą zgodnie z tą linia. 2. Utwierdzić szynę za pomocą zacisków. 3. Ustawić selektor w pozycję cięcia szczeliny. Prędkość ustawić na poziomie Piłę nałożyć na prowadnicę na tylnym końcu (strona rozpoczęcia cięcia). 5. Włączyć piłę i zatopić w obrabianym przedmiocie. Wykonać rowek zabezpieczenia przeciwodpryskowego w jednej operacji. Krawędź zabezpieczenie przeciwodpryskowe odpowiada teraz dokładnie krawędzi tnącej. 1. Przed zamocowaniem docisku należy najpierw ustawić żądany kąt, po czym wsunąć do rowka szyny prowadzącej. 2. Dokręcić przednią śrubę docisku aby go utwierdzić. ZABEZPIECZENIE ODRZUTU Zabezpieczenie ma na celu chronić operatora przed obrażeniami na wskutek wystąpienia odrzutu. Przy pracy z szyną prowadzącą, zabezpieczenie odrzutu (6) samoczynnie zaskakuje w momencie nałożenia podstawy piły na prowadnicę. Jeżeli spróbujemy przesunąć piłę do tyłu lub dojdzie do blokowania tarczy co powoduje gwałtowne przesunięcie do tyłu zabezpieczenie włącza się blokując ruch. 1. Do manualnego odbezpieczenia, przekręcić zabezpieczenie w pozycję 0. Teraz można przesuwać piłę do przodu i tyłu. 2. Puścić sprężynujące pokrętło tak aby mogło z powrotem zaskoczyć w szynie. 3. Przyłożyć docisk do prostej krawędzi obrabianego przedmiotu. 4. Dokręcić także drugą śrubę. Po wystąpieniu odrzutu należy sprawdzić prowadnicę pod katem ewentualnych uszkodzeń. Uszkodzoną szynę należy natychmiast usunąć, aby zapobiec wypadkom. CIĘCIE WGŁĘBNE Z SZYNĄ PROWADZĄCĄ 1. Trzymać mocno piłę obiema rękoma za uchwyty (3) i (15). 2. Włączyć urządzenie i odczekać, aż osiągnie maksymalną prędkość obrotową. 3. Delikatnie wcisnąć piłę w dół i przesuwać w kierunku obrabianego przedmiotu. DOCISK PROSTOPADŁY (90 ) (OPCJONALNIE DOSTEPNE) Przy użyciu docisku można uzyskać dokładne linie cięcia. 5. Przy montowaniu docisku należy go wsunąć w rowek prowadnicy i ustawić żądany kąt 0 do Dokręcić także drugą śrubę TARCZE Aby szybko i czysto przetwarzać różne materiały, wymagane jest aby dopasować do pił odpowiednie tarcze. Do wykonania długich cięć odpowiednie tarcze z mniejszą liczbą zębów ( ok zębów) Do cięć poprzecznych odpowiednie są tarcze z liczbą zębów 32. Lepsze są z liczbą 48 zębów. Podczas cięcia innych materiałów np. aluminium należy używać tarcz specjalnie dopasowanych do materiału.

9 CZYSZCZENIE I KONSERWACJA Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy wyciągnąć wtyczkę z gniazdka elektrycznego! Wszystkie prace konserwacyjne i naprawcze, które wymaga otwierania obudowy silnika mogą być wykonywane wyłącznie przez autoryzowany serwis. Utrzymuj piłę zawsze czystą. Oczyścić piłę tarczową po każdym użyciu suchą szmatką lub sprężonym powietrzem. Do czyszczenia nie używać żadnych żrących chemikaliów. WYMIANA SZCZOTEK SILNIKA Pilarka wyposażona jest w samoczynnie wyłączające się szczotki. Jeśli są uszkodzone, jest automatyczne odcinane zasilanie i urządzenie zatrzymuje się. Sprawdzać szczotki węglowe w regularnych odstępach czasu. Jeśli szczotki węglowe są zużyte do granicy zużycia (50% bloku), wymienić je na oryginalne. Wymieniać szczotki w parach. DANE TECHNICZNE Napięcie V, 50Hz Moc W Prędkość obrotowa obr./min. Kąt cięcia Wymiary podstawy x 2,2 x 20 mm Waga - 5,4 kg. Stopień ochrony - II Maksymalna głębokość cięcia: z prowadnicą mm bez prowadnicy mm z prowadnicą mm bez prowadnicy mm Ciśnienie akustyczne Lpa - 83,4 db(a) Niepewność K - 3 db(a) Poziom mocy akustycznej Lwa - 94,8 db(a) Niepewność K - 3 db(a) Wibracje uchwyt (3) - 3,976 m / s 2 ; K = 1,5 m / s 2 Wibracje uchwyt (15) - K = 1,5 m / s 2 stopień ochrony - IP 20 UTYLIZACJA REGULACJA DOKŁADNOŚCI CIĘCIA Dokładność urządzenia dla prostych cieć 90 jest ustawiona fabrycznie. W razie konieczności, dokładność można ustawić posługując się śrubami na spodniej części podstawy. Kluczem imbusowym 3mm można je wkręcać lub wykręcać w zależności od wymaganego kierunku regulacji. 1. Do ustawienia piły w pozycji 90 należy posługiwać się strzałką. 2. Położyć urządzenie na boku i za pomocą śrub ustawić dokładność cięcia. Szanowni Państwo, prosimy o pomoc w celu zmniejszenia ilości odpadów. Jeśli zamierzają państwo zlikwidować ten wyrób, należy pamiętać, że wiele z jego elementów składa się z cennych materiałów i mogą być poddane recyklingowi. Dlatego nie wyrzucać go do kosza na śmieci, ale proszę o kontakt z lokalnym urzędem recyklingu. DEKLARACJA ZGODNOŚCI My, Batavia GmbH Blankenstein 180, NL-7943 PE Meppel, deklarujemy z pełną odpowiedzialnością, że wyrób piła tarczowa, artykuł nr , model nr. BT-PS001 spełnia wymaganiami bezpieczeństwa, które są ujete w europejskich dyrektywach 2004/108 / zgodność WE elektromagnetyczna (EMC), 2006/42 maszyny / WE, 2006/95 / WE (niskie napięcie) wraz z późniejszymi zmianami. Następujące normy zostały spełnione: EN : A11; EN : 2010; EN : A1 + A2; EN : A1 + A2; EN : A1 + A2; EN : 2008 Dokładność dla cięć 45 jest ustawiona fabrycznie. 1. W celu ustawienia kąta 45, należy przechylić urządzenie w pozycję którą wskazuje strzałka. 2. Przymiarem należy sprawdzić ustawienie kąta. 3. Położyć urządzenie na boku i za pomocą śrub ustawić dokładność cięcia.
