Instrukcja obsługi CP 190 CP 236

Transkrypt

1 Instrukcja obsługi PL CP 190 CP 236

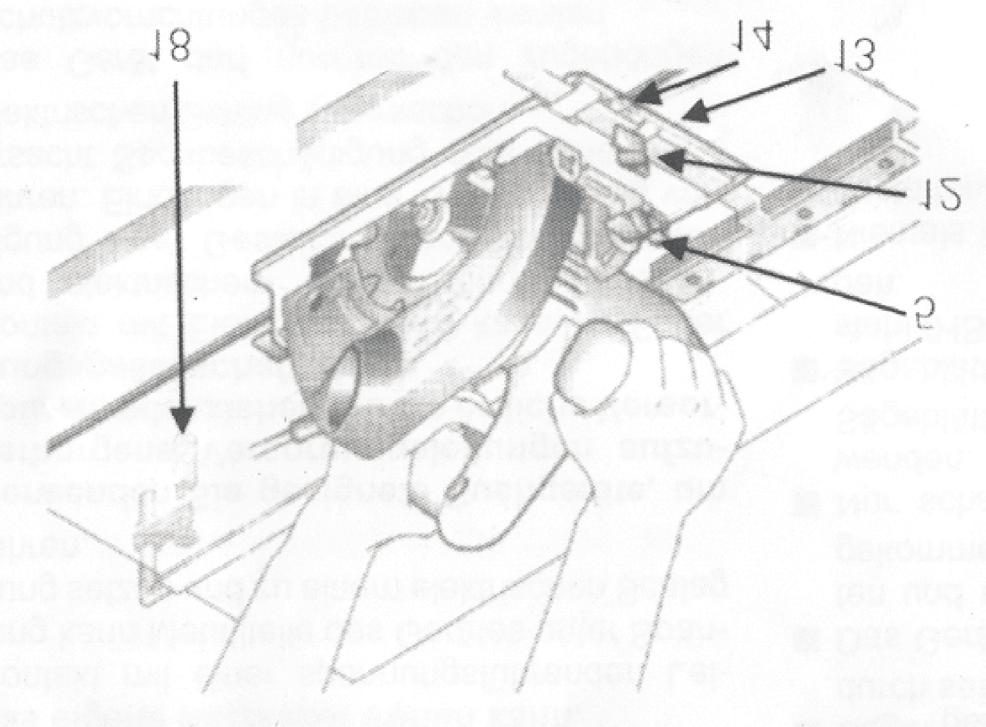

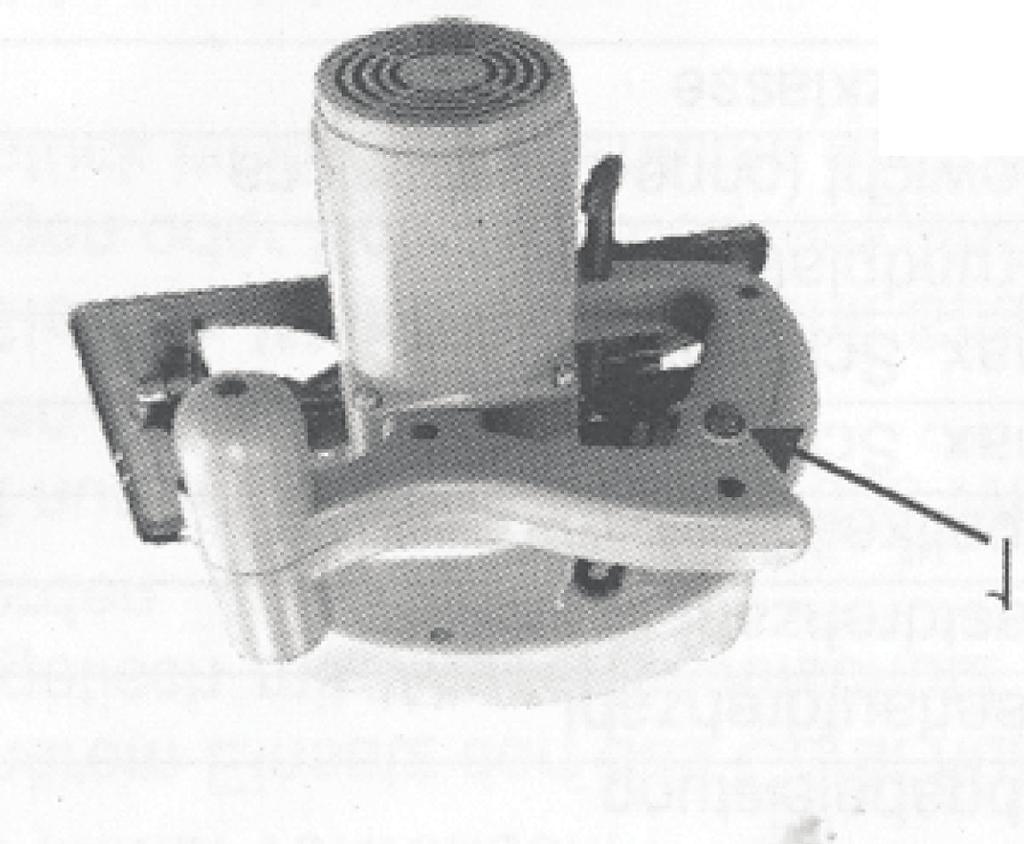

2 rys.1 rys. 2 1

3 rys rys

4 OGÓLNE PRZEPISY BEZPIECZEŃSTWA DLA ELEKTRONARZĘDZI Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. 1. Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. 2. Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. 3. Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. 4. Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. 5. Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. 6. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. 7. Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. 8. W przypadku pracy elektronarzędziem na otwartej przestrzeni, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. 9. Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. 10. Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym 11. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. 12. Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. 13. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi 14. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. 15. Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. 16. Nie należy używać elektronarzędzia, którego włącznik jest uszkodzony. 17. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda. 18. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. 19. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. 20. Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych STAYER. PRZEPISY BEZPIECZEŃSTWA DOTYCZĄCE PRACY Z PILARKAMI TARCZOWYMI 1. Ręce należy trzymać z dala od linii cięcia pilarki i zachować bezpieczną odległość od poruszającej się tarczy. Drugą ręką należy trzymać uchwyt dodatkowy lub obudowę silnika. 2. Nie wkładać rąk pod obrabiany przedmiot. 3. Głębokość cięcia musi być nastawiona zgodnie z grubością przecinanego materiału. Zęby piły powinny wystawać nie więcej niż na ich wysokość. 4. W żadnym wypadku nie wolno przytrzymywać przecinanego przedmiotu ręką. Obrabiany przedmiot należy stabilnie umieścić na stałym podłożu. Właściwe, pewne zamocowanie obrabianego przedmiotu jest bardzo istotne, gdyż dzięki temu można zminimalizować

5 niebezpieczeństwo, w przypadku, zablokowania się tarczy lub utraty kontroli nad narzędziem. 5. Podczas prac, przy których elektronarzędzie mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód, należy je trzymać tylko za izolowaną rękojeść. 6. Do cięć wzdłużnych należy używać prowadnicy lub prostej listwy. Zmniejszy to prawdopodobieństwo zablokowania się tarczy. 7. Należy zawsze stosować tarcze tnące o właściwych rozmiarach zewnętrznych i o odpowiednim otworze mocowania tarczy. 8. W żadnym wypadku nie wolno stosować uszkodzonych lub nieodpowiednich podkładek lub śrub, mocujących tarcze. 9. Pilarkę należy mocno trzymać oburącz, a ręce ustawić w pozycji, umożliwiającej złagodzenie ewentualnego odrzutu. Należy zawsze znajdować się z boku tarczy tnącej. Tarcza nie powinna się nigdy znaleźć w jednej linii z ciałem użytkownika. do wybuchu. 17. Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zapewnić bezpieczną pozycję pracy. Elektronarzędzie prowadzone jest bezpieczniej w obydwu rękach. 18. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. 19. Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. 20. Nie wolno używać elektronarzędzia z uszkodzonym przewodem. Nie należy dotykać uszkodzonego przewodu; w przypadku uszkodzenia przewodu podczas pracy, należy wyciągnąć wtyczkę z gniazda. 10. W przypadku zaklinowania się tarczy lub przerwy w pracy należy wyłączyć piłę i przytrzymać przedmiot obrabiany aż do momentu całkowitego zatrzymania się tarczy. 11. Nie należy używać tępych lub uszkodzonych tarcz tnących. 12. Głębokość i kąt cięcia powinny zostać ustawione przed rozpoczęciem cięcia. Zmiana nastaw podczas pracy może prowadzić do zaklinowania się tarczy tnącej i odrzutu. 13. Przed każdym użyciem pilarki należy sprawdzić, czy osłona dolna wraca do położenia początkowego zakrywając w pełni ostrze. Nie wolno używać pilarki, jeżeli osłona dolna nie porusza się swobodnie, a czas jej zamykania budzi zastrzeżenia. 14. Osłonę dolną można otwierać ręcznie tylko w przypadku specjalnych rodzajów cięć, takich jak cięcia wgłębne i cięcia pod kątem. Osłonę dolną należy otwierać za pomocą dźwigni, puszczając ją natychmiast po tym, jak ostrze tarczy zanurzyło się w obrabiany element. 15. Nie należy odkładać pilarki na stół warsztatowy ani na podłogę, jeżeli tarcza tnąca nie jest zasłonięta osłoną. 16. Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić

6 1. Opis funkcjonowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/ lub ciężkie obrażenia ciała. Należy odnosić się do ilustracji zawartych w niniejszej instrukcji 1.1. Użycie zgodne z przeznaczeniem Elektronarzędzie przeznaczone jest do wzdłużnego i poprzecznego cięcia drewna po linii prostej i pod kątem, z wykorzystaniem powierzchni oporowej Opis 1. blokada bezpieczeństwa włącznika 2. włącznik 3. wylot wiórów 4. osłona 5. śruba blokująca regulacje kąta 6. podstawa 7. klin rozpierający 8. ruchoma osłona tarczy 9. prowadnica cięcia wzdłużnego 10. dodatkowa rękojeść 11. kątownik 12. śruba blokująca prowadnicę cięcia wzdłużnego 13. śruba idociskowa z podkładką zewnętrzną 14. podkładka mocująca wewnętrzna 15. wrzeciono silnika 16. ścisk stolarski (akcesoria) 1.3. Dane techniczne CP 190 CP 236 Moc znamionowa 1600 W 2000 W Prędkość obrotowa Obr/min Prędkość obrotowa pod obciążeniem Obr/min Grubość cięcia przy 90 max. 66mm 85mm Grubość cięcia przy 45 max. 43mm 58mm Średnica tarczy mm Waga Klasa ochrony II II Grubość klina rozpierającego 2mm 2mm 1.3. Informacje na temat wibracji i hałasu Wartości pomiarowe wyznaczone zgodnie z EN Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: CP236 poziom ciśnienia akustycznego 97 db(a); poziom mocy akustycznej 110 db(a). CP190 poziom ciśnienia akustycznego 95 db(a); poziom mocy akustycznej 108 db(a). Stosować środki ochrony słuchu! Wartości łączne drgań dla rąk/ramion wynoszą: wartość emisji drgań ah =2,5 m/s2. 2. Montaż Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Stosować należy wyłącznie tarcze pilarskie, których parametry są zgodne z danymi znamionowymi podanymi w niniejszej instrukcji obsługi Wymiana tarczy tnącej W celu montażu tarczy najlepiej jest położyć elektronarzędzie na przedniej części obudowy silnika. Oczyścić tarczę i wszystkie elementy mocujące. Odchylić osłonę (8) do tyłu i przytrzymać. Nałożyć podkładkę mocującą wewnętrzną (14), następnie tarcze tnącą na wrzeciono (15). Na tarczę nałożyć podkładkę mocującą zewnętrzną i dokręcić śrubę dociskową (13), blokując wrzeciono dostarczonym kluczem lub w zależności od modelu - wciskając blokadę wrzeciona. Moment dociągania powinien wynosić 6 9 Nm, czyli dokręcić do oporu plus ¼ obrotu. Przy każdorazowym montażu tarczy należy sprawdzić poprawność zamontowanego klina rozpierającego Ustawianie głębokości cięcia poluzuj dźwignie na prowadnicy głębokości i przesuń podstawę w górę lub w dół. Po ustawieniu wybranej głębokości cięcia zblokuj podstawę dokręcając dźwignię. Głębokość cięcia powinna być ustawiona w taki sposób, aby pod spodem przecinanego elementu tarcza nie wystawała więcej niż na wysokość jednego zęba, co zapewni czyste i bezpieczniejsze cięcie. Stosowanie prawidłowego ustawienia głębokości cięcia zmniejsza ryzyko niebezpiecznych odrzutów Cięcie pod kątem Odkręcić śrubę(y) blokującą (5) i przechylić narzędzie pod odpowiednim kątem pokazanym na kątowniku (11) (0-45), aby wykonać cięcie skośne. Po wykonaniu regulacji dokręcić śrubę(y) 2.4. Prowadnica równoległa Prowadnica równoległa (9) umożliwia wykonywanie precyzyjnych cięć wzdłuż krawędzi obrabianego przedmiotu, a także cięcie równych pasów Włączanie/wyłączanie Aby włączyć elektronarzędzie należy najpierw zwolnić blokadę (1), a następnie wcisnąć włącznik (2) i przytrzymać go w tej pozycji.

7 Aby wyłączyć elektronarzędzie, należy zwolnić włącznik (2). Ze względów bezpieczeństwa włącznik nie może zostać zablokowany do pracy ciągłej. Przez cały czas obróbki musi być wciśnięty przez obsługującego Odsysanie pyłów/wiórów Pyły wytwarzane podczas pracy piłą stanowią zagrożenie dla zdrowia, mogą być palne lub wybuchowe. Narzędzie może być bezpośrednio podłączone do odkurzacza przemysłowego np. Stayer za pomocą króćca odciągu wiórów dostarczonego wraz z urządzeniem. W razie możliwości należy stosować odsysanie pyłów. Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2. 3. Uruchomienie i elektronicznych i jej stosowania w prawie krajowym, wyeliminowane, niezdatne do użycia elektronarzędzia należy zbierać osobno i doprowadzić do ponownego przetworzenia. 6. Deklaracja zgodności Oświadczam z pełną odpowiedzialnością, że produkt, przedstawiony w Dane techniczne, odpowiada wymaganiom następujących norm i dokumentów normatywnych: EN zgodnie z wymaganiami dyrektyw: 2006/42/EU Ramiro de la Fuente Dyrektor generalny Stayer Iberica S.A. Należy zwrócić uwagę na napięcie sieci! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V. Bezpieczeństwo pracy oraz jakość wykonywanej pracy w dużym stopniu zależy od stanu tarczy tnącej. Należy używać wyłącznie tarcz ostrych i mających uzębienie dostosowane do piłowanego materiału. Właściwy wybór tarczy tnącej zależy od rodzaju drewna, jego jakości oraz od tego, czy wykonywane będą cięcia wzdłużne czy poprzeczne. Narzędzie należy prowadzić równomierną prędkością wzdłuż linii prostej. Zbyt silny nacisk na narzędzie powoduje przegrzanie silnika, niesie ryzyko odrzutu, jakość cięcia ulega pogorszeniu. Narzędzie należy trzymać mocno i pewnie używając obu rękojeści- przedniej i tylnej. Jeśli cięty przedmiot jest znacznej wielkości stosuj dodatkową podporę blisko linii cięcia. Zapobiega to klinowaniu się piły. 4. Konserwacja i czyszczenie Przed wszystkimi pracami przy elektronarzędziu należy wyciągnąć wtyczkę z gniazda. Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją serwisowi Stayer Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Stayer 5. Usuwanie odpadów Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Nie należy wyrzucać elektronarzędzi do odpadów domowych! Zgodnie z europejską wytyczną 2002/96/EC starych, zużytych narzędziach elektrycznych
