CR120 KOLISTA KLAPA P.POŻ.

Wielkość: px
Rozpocząć pokaz od strony:

Download "CR120 KOLISTA KLAPA P.POŻ."

Transkrypt

1 CR120 KOLISTA KLAPA P.POŻ.

2 Spis treści PREZENTACJA PRODUKTU...2 Typoszereg... 2 KLASYFIKACJA ODPORNOŚCI OGNIOWEJ WG NORMY EN : Atesty i wyniki testów... 3 WYMIARY...4 MAGAZYNOWANIE I KONSERWACJA...4 INSTALACJA...4 POŁĄCZENIA ELEKTRYCZNE...7 Dane techniczne:... 7 OBSŁUGA CR KONSERWACJA... 8 ZESTAWY MONTAŻOWE I AKCESORIA... 9 DANE TECHNICZNE

3 PREZENTACJA PRODUKTU Koliste klapy p.poż. CR120 instalowane są w kanałach wentylacyjnych przechodzących przez elementy konstrukcyjne, aby zapobiec rozprzestrzenianiu się ognia. Składają się z mechanizmu działającego na zasadzie modułowej, zamontowanego w całości na zewnątrz ściany. Kolista klapa p.poż. CR120 ma klasę odporności ogniowej rzędu 120'. Obudowa ogniotrwała wykonana jest ze stali ocynkowanej. Klapa ta została zaprojektowana specjalnie do małych średnic do 315 mm. Klapa p.poż. może być wyposażona w zwykły mechanizm ze złączem topliwym lub w mechanizm z silnikiem. Produkt przetestowany zgodnie z normą europejską EN przy ciśnieniu 500 Pa. Minimalny spadek ciśnienia. Szczelność zgodna z normą europejską EN 1751, klasa B. Nadaje się do montażu w sztywnych ścianach/stropach i w ścianach elastycznych (np. ściany szkieletowe i gipsowe). Mechanizm sterujący w całości na zewnątrz ściany. Łatwość montażu. Bezobsługowość. Do zastosowań wewnętrznych. 1. Obudowa ogniotrwała ( ze stali ocynkowanej) 2. Łopatka klapy 3. Mechanizm sterujący 4. Gumowy pierścień uszczelniający 5. Pasek przeciwogniowy 6. Złącze topliwe płyty montażowej 7. Płyta ustalająca 8. Łopatka klapy z pierścieniem uszczelniającyme) Rys. CR120 + MFUS Typoszereg ØDn (mm)

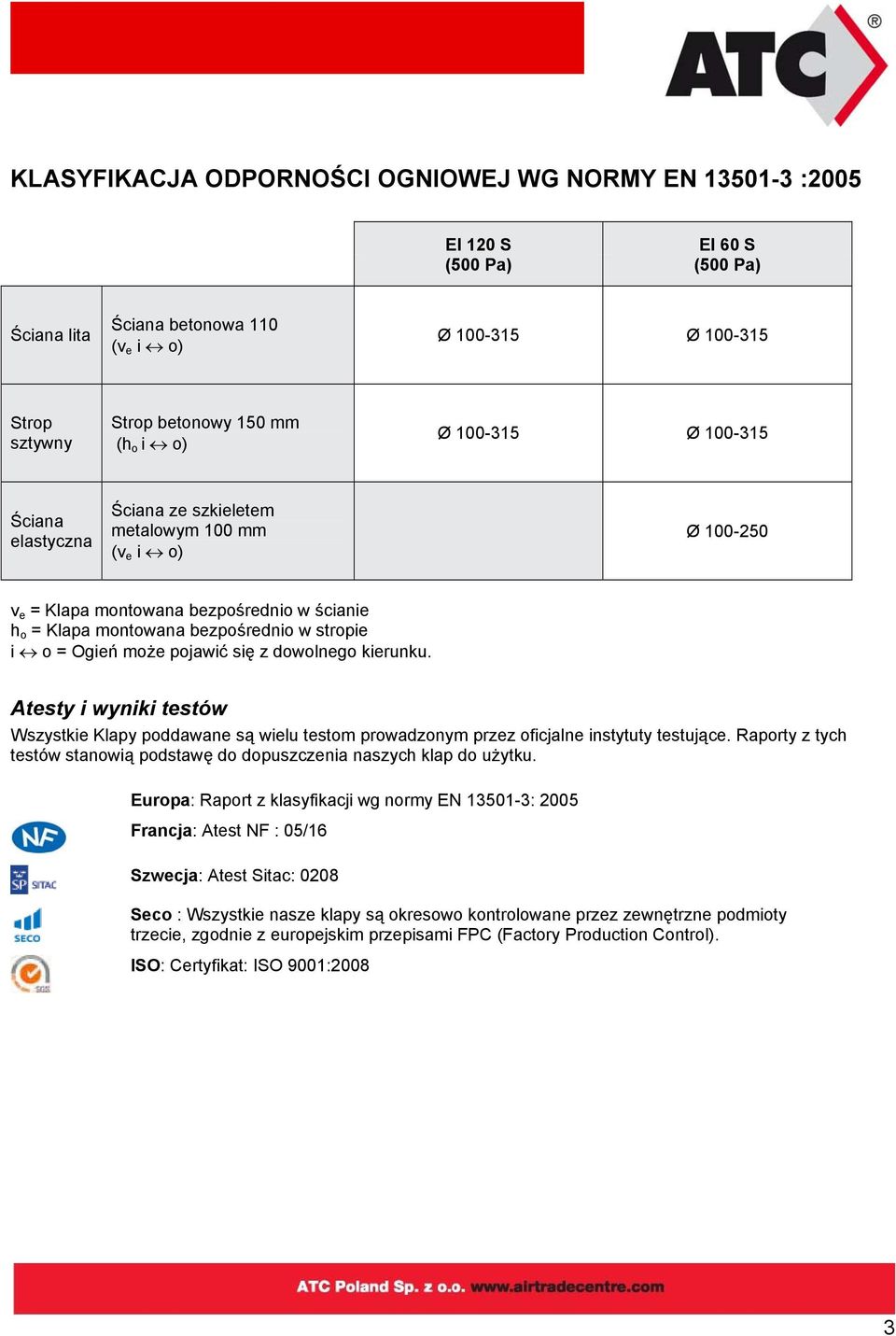

4 KLASYFIKACJA ODPORNOŚCI OGNIOWEJ WG NORMY EN :2005 EI 120 S EI 60 S (500 Pa) (500 Pa) Ściana lita Ściana betonowa 110 (v e i o) Ø Ø Strop sztywny Strop betonowy 150 mm (h o i o) Ø Ø Ściana elastyczna Ściana ze szkieletem metalowym 100 mm (v e i o) Ø v e = Klapa montowana bezpośrednio w ścianie h o = Klapa montowana bezpośrednio w stropie i o = Ogień może pojawić się z dowolnego kierunku. Atesty i wyniki testów Wszystkie Klapy poddawane są wielu testom prowadzonym przez oficjalne instytuty testujące. Raporty z tych testów stanowią podstawę do dopuszczenia naszych klap do użytku. Europa: Raport z klasyfikacji wg normy EN : 2005 Francja: Atest NF : 05/16 Szwecja: Atest Sitac: 0208 Seco : Wszystkie nasze klapy są okresowo kontrolowane przez zewnętrzne podmioty trzecie, zgodnie z europejskim przepisami FPC (Factory Production Control). ISO: Certyfikat: ISO 9001:2008 3

5 WYMIARY CR120 CR120 + MFUS MAGAZYNOWANIE I KONSERWACJA MFUS MMAG BLF(T) P Q Z Ponieważ klapa p.poż jest elementem zabezpieczającym, należy ją przechowywać i konserwować z należytą ostrożnością. Uwaga: Unikać wszelkich uszkodzeń Unikać kontaktu z wodą. Unikać odkształceń obudowy podczas instalacji i uszczelniania. Zaleca się: rozładunek w suchym miejscu, unikanie wstrząsów, unikanie obracania klapy podczas przenoszenia niestosowanie klapy jako rusztowania, stołu roboczego itp. unikanie składowania mniejszych klap wewnątrz większych. INSTALACJA Przepustnicę można montować z osią w dowolnym nachyleniu Przepustnica ma zostać zamontowana zgodnie z wynikami testów. Zapewnić przepustowość sąsiadujących kanałów Oś położenia łopatki klapy Przepustnica ogniowa CR120 zawsze jest testowana w znormalizowanych konstrukcjach nośnych (sztywne ściany/ stropy oraz standardowe ściany elastyczne) zgodnie z normą NBN EN : 1999 tabela 3/4/5 znormalizowane konstrukcje nośne. Osiągnięte wyniki mają zastosowanie dla podobnych konstrukcji nośnych o grubości i/lub gęstości równej lub większej niż konstrukcja nośna zastosowana do potrzeb testu. Przykłady podobnych konstrukcji nośnych Ściana z gazobetonu 110 mm + gęstość 550 kg/m 3 + klasa odporności ogniowej 120' Strop z gazobetonu 150 mm + gęstość 650 kg/m 3 + klasa odporności ogniowej 120' Ściana elastyczna: szkielet metalowy + płyty gipsowe: 100 mm + klasa odporności ogniowej 60' Ściana z cegły pełnej lub dziurawki, żelbetonu, gazobetonu, betonu lekkiego,... Elementy betonowe, beton sprężony,... Szkielet metalowy + okładzina, kilka warstw okładziny z suchego gipsu, konstrukcje z lub bez izolacji 4

6 Instalacja w ścianach i stropach sztywnych Przepustnica została przetestowana w ścianie betonowej 110 mm oraz w stropie z gazobetonu 150 mm. 1. Zapewnić minimalny otwór instalacyjny w ścianie = n+80 mm. 2. Zagiąć płytkę ustalającą 3. Zamontować klapę w otworze z płytką ustalającą naprzeciw ściany. Ponieważ mechanizm musi być dostępny przez cały czas, zapewnić wolną przestrzeń roboczą, min. 200 mm. Jeśli mechanizm jest niedostępny, zapewnić przegrodę inspekcyjną (np. podsufitkę). 4. Połączenie S między klapą a ścianą/ stropem należy wypełnić wzdłuż szerokości ściany standardową zaprawą betonową. 5. Sprawdzić ruchomość łopatki klapy. 6. Przeprowadzić test mechanizmu klapy p.poż. Zaprawa Rys. CR120 zastosowanie w ścianie sztywnej Rys. CR120 Zastosowanie w stropie sztywnym 5

7 Instalacja w ścianie elastycznej Ściana z płyt gipsowych na szkielecie metalowym Przepustnica została przetestowana w ścianie z płyt gipsowych na szkielecie metalowym o minimalnej klasie odporności ogniowej 60' i grubości 100 mm. Ściana z płyt gipsowych na szkielecie metalowym składa się z: metalowego szkieletu wykonanego z poziomych i pionowych listew metalowych (min. szerokość 50 mm), wełny kamiennej o grubości 40 mm i gęstości 40 kg/m 3 między płytami, podwójnej warstwy: dwóch standardowych płyt gipsowych po obydwu stronach 1. Zapewnić minimalny otwór instalacyjny w ścianie = ( n + 50 mm) + wzmocnienia poziome. 2. Zamocować dwie standardowe płyty gipsowe o grubości 12,5 mm po jednej stronie ściany szkieletowej. 3. Wykończyć dwiema standardowymi płytami gipsowymi. 4. Przymocować dolną pokrywę przy pomocy wkrętów do płyt wiórowych. 5. Złożyć płytkę ustalającą i zamontować klapę w ścianie. 6. Dołączyć pokrywę górną i klapę przy użyciu wkrętów do płyt wiórowych. 7. Wypełnić całkowicie połączenie S między klapą a ścianą wełną kamienną przez tylną część ściany (min. gęstość 40 kg/m3). 8. Dołączyć dwie pokrywy w tylnej części przy pomocy wkrętów do płyt wiórowych. 9. Sprawdzić ruchomość łopatki klapy. 10. Wykonać test mechanizmu klapy. Rys. CR120 śr MFUS zastosowanie w ścianie elastycznej o szkielecie metalowym z płytami gipsowymi 6

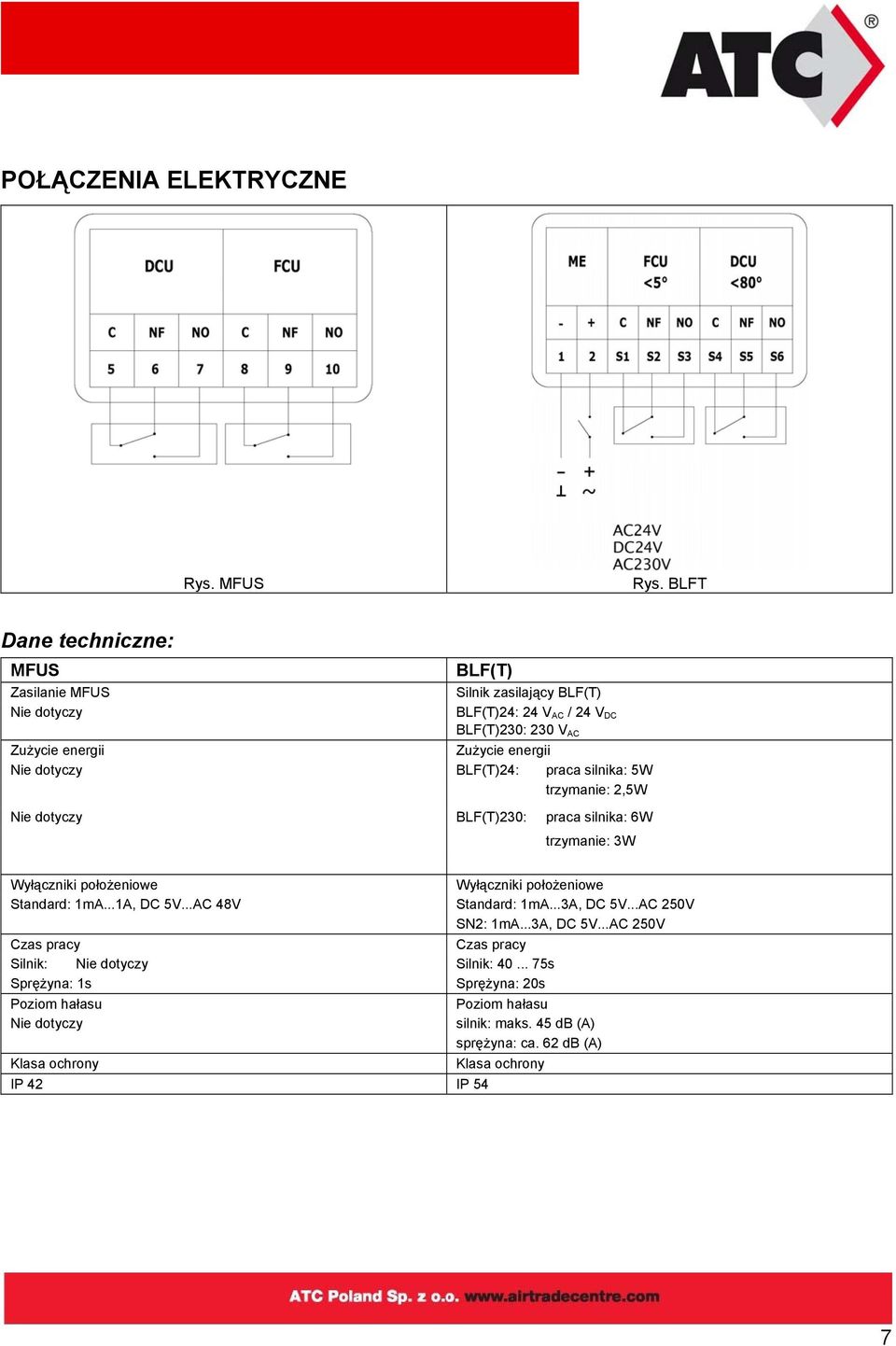

8 POŁĄCZENIA ELEKTRYCZNE Rys. MFUS Rys. BLFT Dane techniczne: MFUS Zasilanie MFUS Nie dotyczy Zużycie energii BLF(T) Silnik zasilający BLF(T) BLF(T)24: 24 V AC / 24 V DC BLF(T)230: 230 V AC Zużycie energii Nie dotyczy BLF(T)24: praca silnika: 5W trzymanie: 2,5W Nie dotyczy BLF(T)230: praca silnika: 6W trzymanie: 3W Wyłączniki położeniowe Standard: 1mA...1A, DC 5V...AC 48V Wyłączniki położeniowe Standard: 1mA...3A, DC 5V...AC 250V SN2: 1mA...3A, DC 5V...AC 250V Czas pracy Czas pracy Silnik: Nie dotyczy Silnik: s Sprężyna: 1s Sprężyna: 20s Poziom hałasu Poziom hałasu Nie dotyczy silnik: maks. 45 db (A) sprężyna: ca. 62 db (A) Klasa ochrony IP 42 IP 54 Klasa ochrony 7

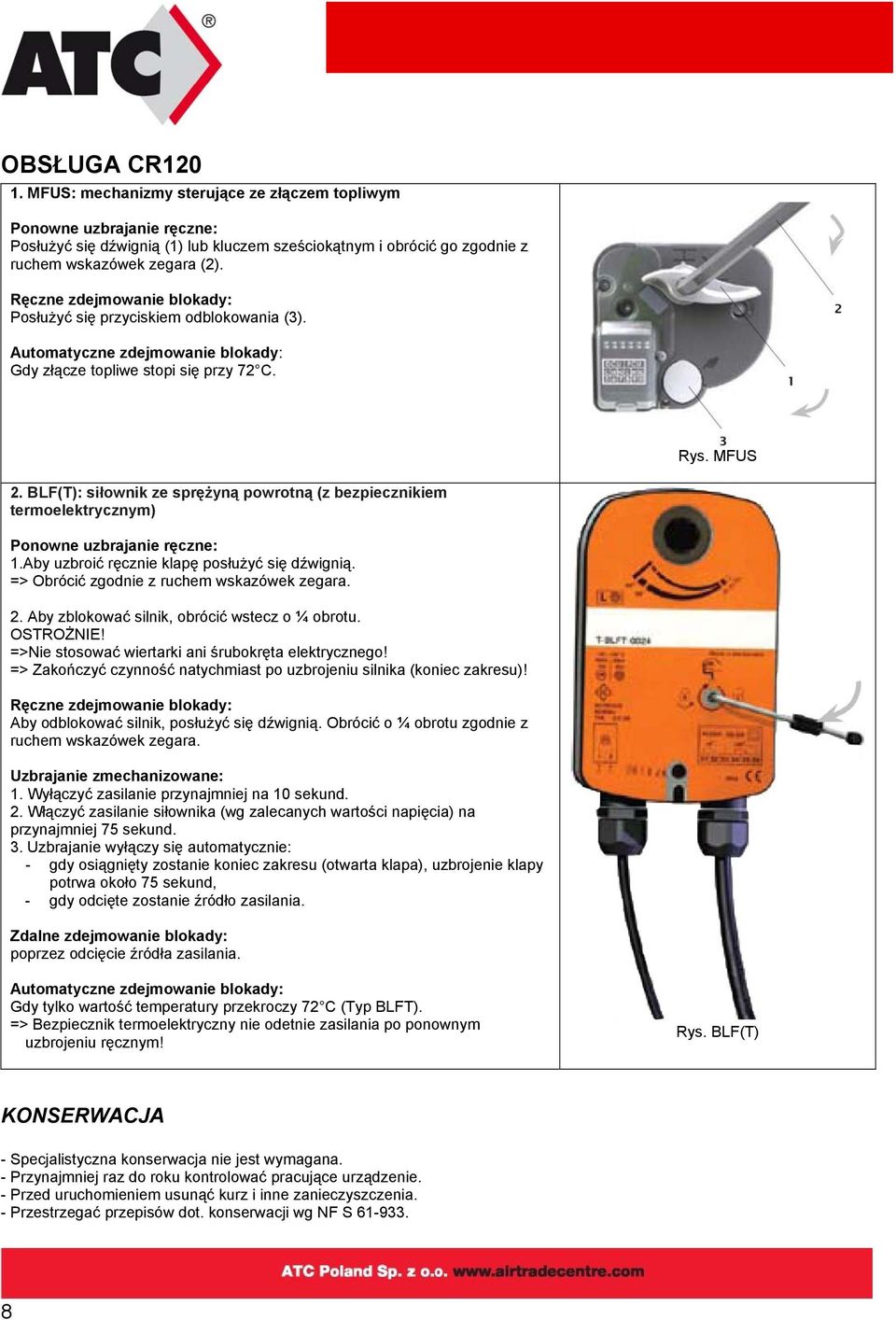

9 OBSŁUGA CR MFUS: mechanizmy sterujące ze złączem topliwym Ponowne uzbrajanie ręczne: Posłużyć się dźwignią (1) lub kluczem sześciokątnym i obrócić go zgodnie z ruchem wskazówek zegara (2). Ręczne zdejmowanie blokady: Posłużyć się przyciskiem odblokowania (3). Automatyczne zdejmowanie blokady: Gdy złącze topliwe stopi się przy 72 C. Rys. MFUS 2. BLF(T): siłownik ze sprężyną powrotną (z bezpiecznikiem termoelektrycznym) Ponowne uzbrajanie ręczne: 1.Aby uzbroić ręcznie klapę posłużyć się dźwignią. => Obrócić zgodnie z ruchem wskazówek zegara. 2. Aby zblokować silnik, obrócić wstecz o ¼ obrotu. OSTROŻNIE! =>Nie stosować wiertarki ani śrubokręta elektrycznego! => Zakończyć czynność natychmiast po uzbrojeniu silnika (koniec zakresu)! Ręczne zdejmowanie blokady: Aby odblokować silnik, posłużyć się dźwignią. Obrócić o ¼ obrotu zgodnie z ruchem wskazówek zegara. Uzbrajanie zmechanizowane: 1. Wyłączyć zasilanie przynajmniej na 10 sekund. 2. Włączyć zasilanie siłownika (wg zalecanych wartości napięcia) na przynajmniej 75 sekund. 3. Uzbrajanie wyłączy się automatycznie: - gdy osiągnięty zostanie koniec zakresu (otwarta klapa), uzbrojenie klapy potrwa około 75 sekund, - gdy odcięte zostanie źródło zasilania. Zdalne zdejmowanie blokady: poprzez odcięcie źródła zasilania. Automatyczne zdejmowanie blokady: Gdy tylko wartość temperatury przekroczy 72 C (Typ BLFT). => Bezpiecznik termoelektryczny nie odetnie zasilania po ponownym uzbrojeniu ręcznym! Rys. BLF(T) KONSERWACJA - Specjalistyczna konserwacja nie jest wymagana. - Przynajmniej raz do roku kontrolować pracujące urządzenie. - Przed uruchomieniem usunąć kurz i inne zanieczyszczenia. - Przestrzegać przepisów dot. konserwacji wg NF S

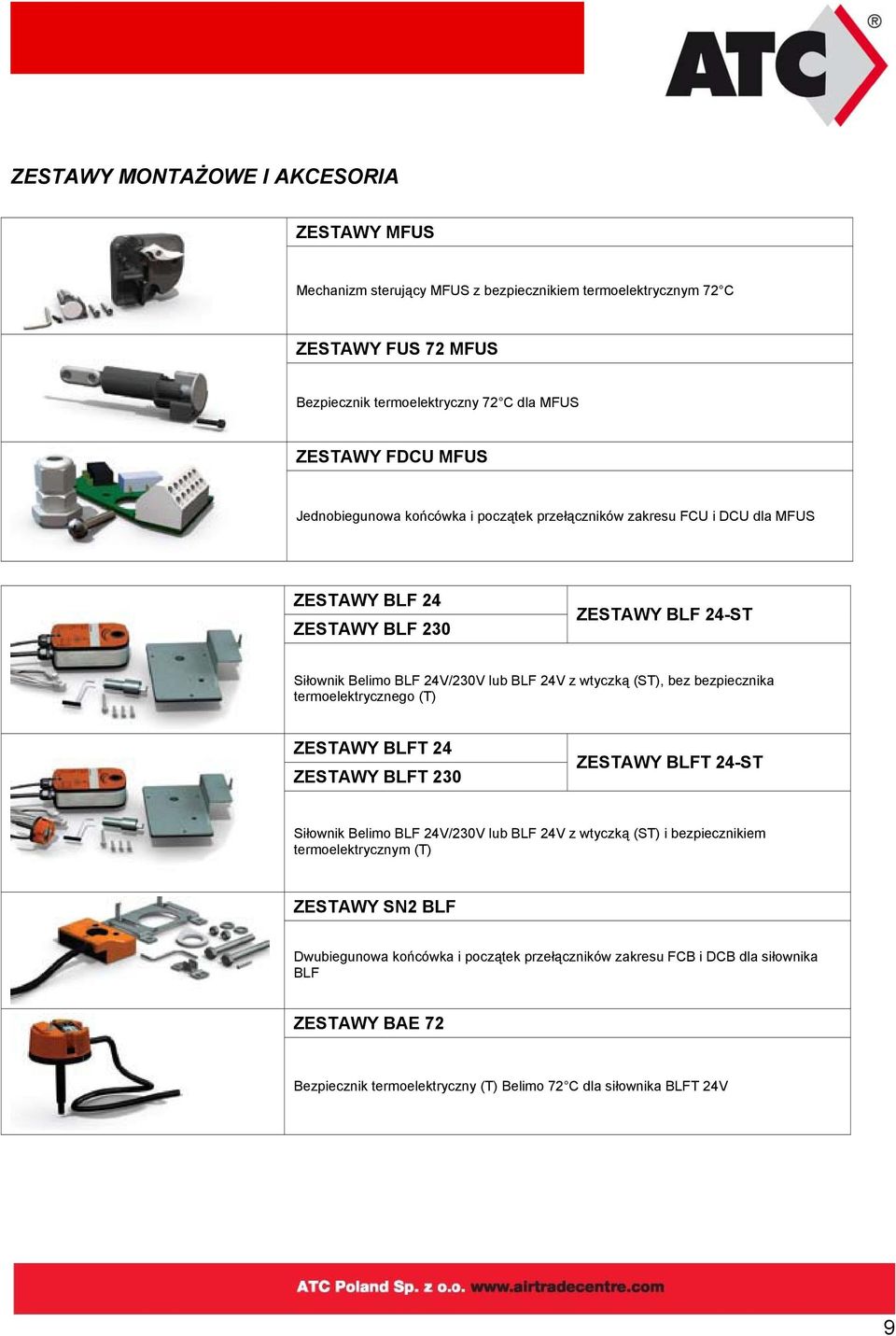

10 ZESTAWY MONTAŻOWE I AKCESORIA ZESTAWY MFUS Mechanizm sterujący MFUS z bezpiecznikiem termoelektrycznym 72 C ZESTAWY FUS 72 MFUS Bezpiecznik termoelektryczny 72 C dla MFUS ZESTAWY FDCU MFUS Jednobiegunowa końcówka i początek przełączników zakresu FCU i DCU dla MFUS ZESTAWY BLF 24 ZESTAWY BLF 230 ZESTAWY BLF 24-ST Siłownik Belimo BLF 24V/230V lub BLF 24V z wtyczką (ST), bez bezpiecznika termoelektrycznego (T) ZESTAWY BLFT 24 ZESTAWY BLFT 230 ZESTAWY BLFT 24-ST Siłownik Belimo BLF 24V/230V lub BLF 24V z wtyczką (ST) i bezpiecznikiem termoelektrycznym (T) ZESTAWY SN2 BLF Dwubiegunowa końcówka i początek przełączników zakresu FCB i DCB dla siłownika BLF ZESTAWY BAE 72 Bezpiecznik termoelektryczny (T) Belimo 72 C dla siłownika BLFT 24V 9

11 DANE TECHNICZNE Mechanizm sterujący CR120 MFUS CR120 BLF(T) Opis Automatyczna klapa ogniowa Zmechanizowana zdalnie sterowana klapa z siłownikiem ze sprężyną powrotną Atesty Klasyfikacja Ognioodporność: - EI 120 (ve i o) S : : Montaż w ścianie sztywnej 110 mm - EI 60 (ve i o) S : : Montaż w ścianie elastycznej 60' 100mm - EI 120 (ho i o) S : : Montaż w stropie sztywnym 150 mm Ciśnienie podczas testu: 500Pa Test trwałości Położenie bezpieczeństwa Obsługa Po 150 cyklach charakterystyka pozostaje w zakresie deklarowanych wartości granicznych. Zamknięte Automatyczna: Poprzez stopienie bezpiecznika termoelektrycznego przy 72 C. Po cykli charakterystyka pozostaje w zakresie deklarowanych wartości granicznych. Zamknięte Automatyczna: Poprzez stopienie bezpiecznika termoelektrycznego przy 72 C. Zdalne sterowanie: poprzez odcięcie zasilania. Ponowne uzbrojenie Ręczne Ręczne zdalnie sterowane (ME) Zdjęcie blokady Możliwe zdjęcie blokady na zimno Możliwe zdjęcie blokady na zimno Działanie Bez zewnętrznego źródła energii Bez zewnętrznego źródła energii Kierunek instalacji Z obu stron Z obu stron Przepływ powietrza Losowo Losowo Kierunek pożaru Losowo Losowo Ciśnienie robocze Maks. 500 Pa Maks. 500 Pa Temperatura otoczenia* Maks. 50 C Maks. 50 C Environment* Do użytku wewnętrznego Do użytku wewnętrznego Napięcie znamionowe Nie dotyczy BLF(T)24: 24 V AC, 50/60 Hz / 24 V DC BLF(T)230: 230 V AC, 50/60 Hz Wskazanie położenia Mechanicznie za pośrednictwem strzałek w opcji: FDCU Mechanicznie za pośrednictwem strzałek w standardzie: FDCU opcja: SN2 Klasa ochrony IP42 IP54 Konserwacja Bezobsługowo Bezobsługowo Etykieta NF gwarantuje: - zgodność z normą NF S : Systémes de Sécurité incendie dispositifs Actionnés de Sécurité", - zgodność z dekretem z 22 marca 2004, - wartości charakterystyki określone w tym dokumencie. Instytucja atestująca: AFAQ AFNOR Certification 11 Rue Francis de Pressensé F93571 La Plaine Saint-denis Cedex Po rygorem utraty gwarancji, przy klapie nie wolno wykonywać czynności innych opisane w niniejszym dokumencie. Firma ATC nie ponosi jakiejkolwiek odpowiedzialności za skutki postępowania z klapą w sposób niezgodny z zaleceniami podanymi w niniejszym dokumencie. 10

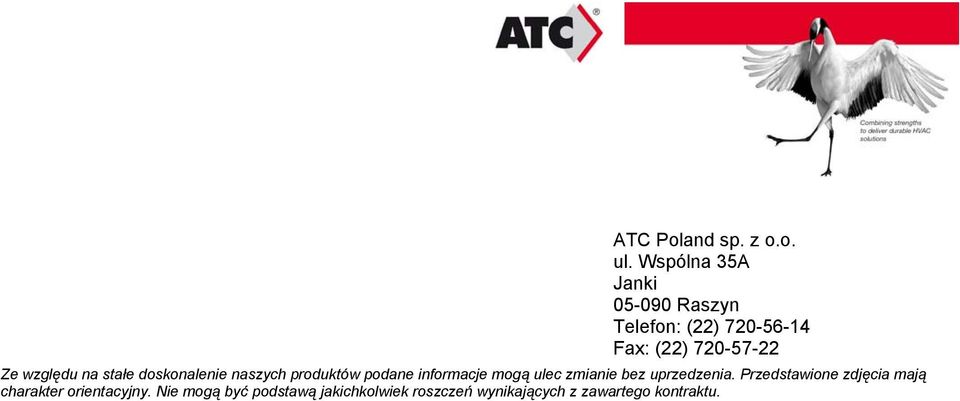

12 ATC Poland sp. z o.o. ul. Wspólna 35A Janki Raszyn Telefon: (22) Fax: (22) Ze względu na stałe doskonalenie naszych produktów podane informacje mogą ulec zmianie bez uprzedzenia. Przedstawione zdjęcia mają charakter orientacyjny. Nie mogą być podstawą jakichkolwiek roszczeń wynikających z zawartego kontraktu.
