OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. S P I S T R E Ś C I

Transkrypt

1

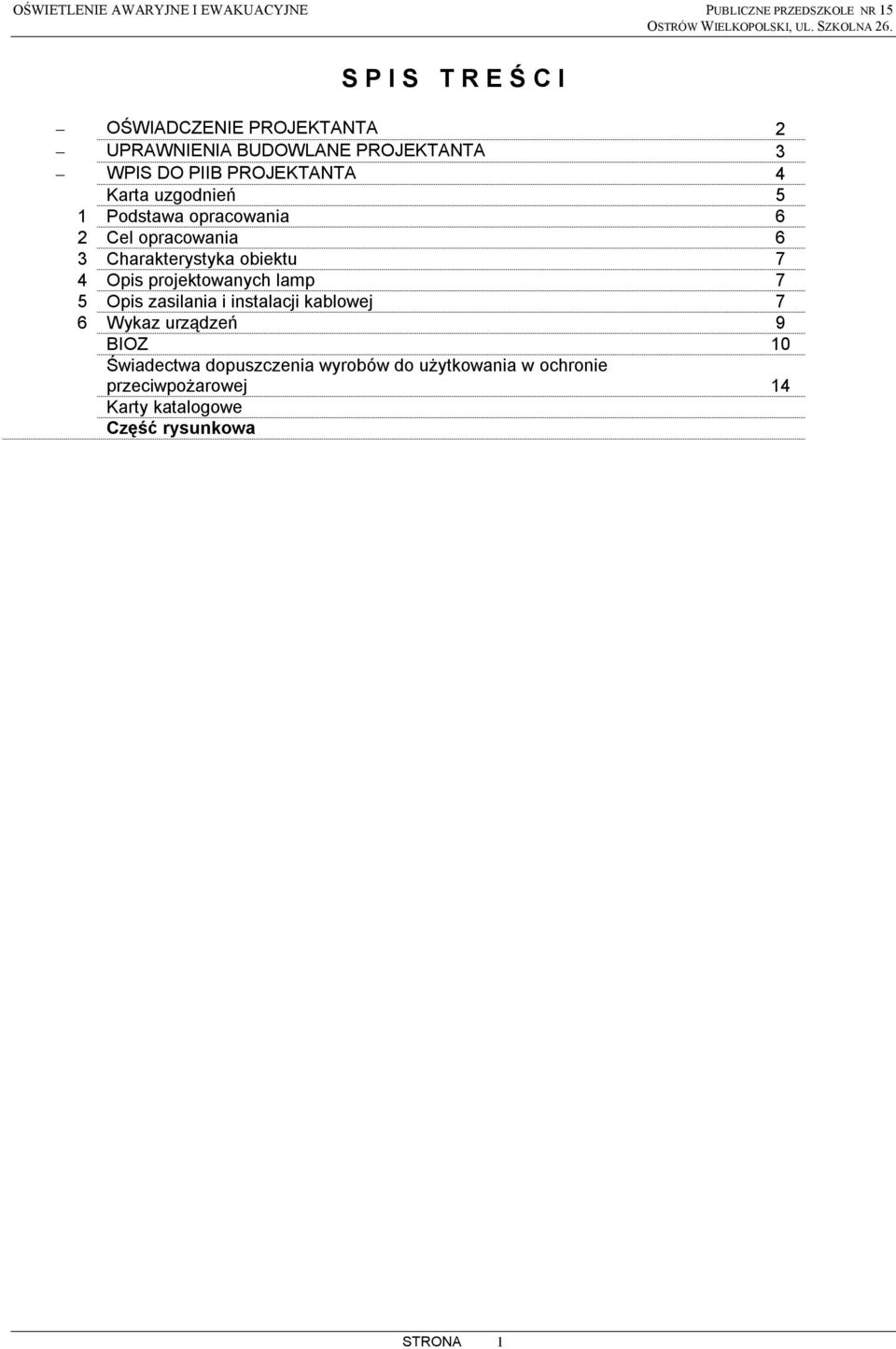

2 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. S P I S T R E Ś C I OŚWIADCZENIE PROJEKTANTA 2 UPRAWNIENIA BUDOWLANE PROJEKTANTA 3 WPIS DO PIIB PROJEKTANTA 4 Karta uzgodnień 5 1 Podstawa opracowania 6 2 Cel opracowania 6 3 Charakterystyka obiektu 7 4 Opis projektowanych lamp 7 5 Opis zasilania i instalacji kablowej 7 6 Wykaz urządzeń 9 BIOZ 10 Świadectwa dopuszczenia wyrobów do użytkowania w ochronie przeciwpożarowej 14 Karty katalogowe Część rysunkowa STRONA 1

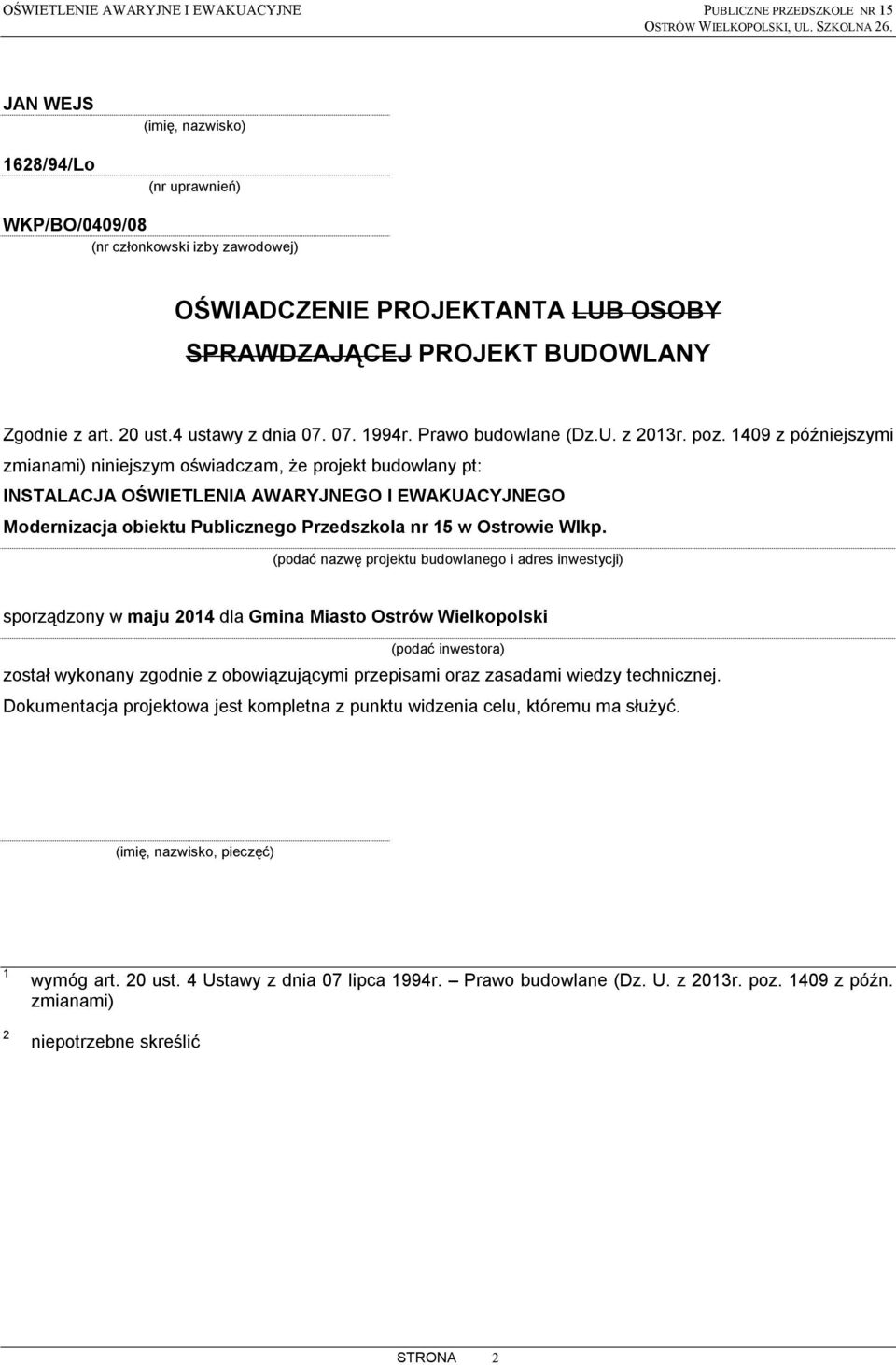

3 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. JAN WEJS 1628/94/Lo (imię, nazwisko) (nr uprawnień) WKP/BO/0409/08 (nr członkowski izby zawodowej) OŚWIADCZENIE PROJEKTANTA LUB OSOBY SPRAWDZAJĄCEJ PROJEKT BUDOWLANY Zgodnie z art. 20 ust.4 ustawy z dnia r. Prawo budowlane (Dz.U. z 2013r. poz z późniejszymi zmianami) niniejszym oświadczam, że projekt budowlany pt: INSTALACJA OŚWIETLENIA AWARYJNEGO I EWAKUACYJNEGO Modernizacja obiektu Publicznego Przedszkola nr 15 w Ostrowie Wlkp. (podać nazwę projektu budowlanego i adres inwestycji) sporządzony w maju 2014 dla Gmina Miasto Ostrów Wielkopolski (podać inwestora) został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Dokumentacja projektowa jest kompletna z punktu widzenia celu, któremu ma służyć. (imię, nazwisko, pieczęć) 1 2 wymóg art. 20 ust. 4 Ustawy z dnia 07 lipca 1994r. Prawo budowlane (Dz. U. z 2013r. poz z późn. zmianami) niepotrzebne skreślić STRONA 2

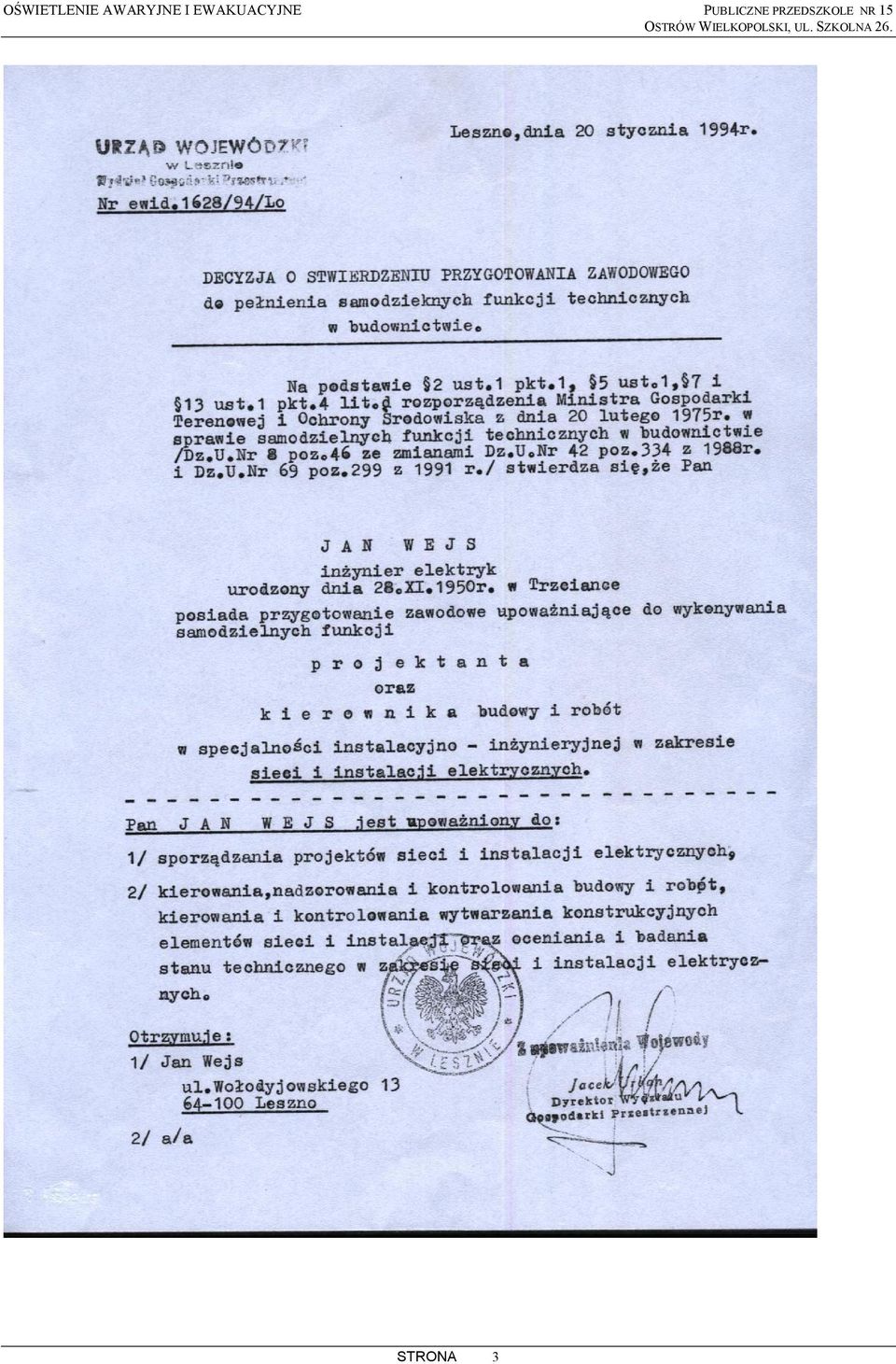

4 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. STRONA 3

5 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. STRONA 4

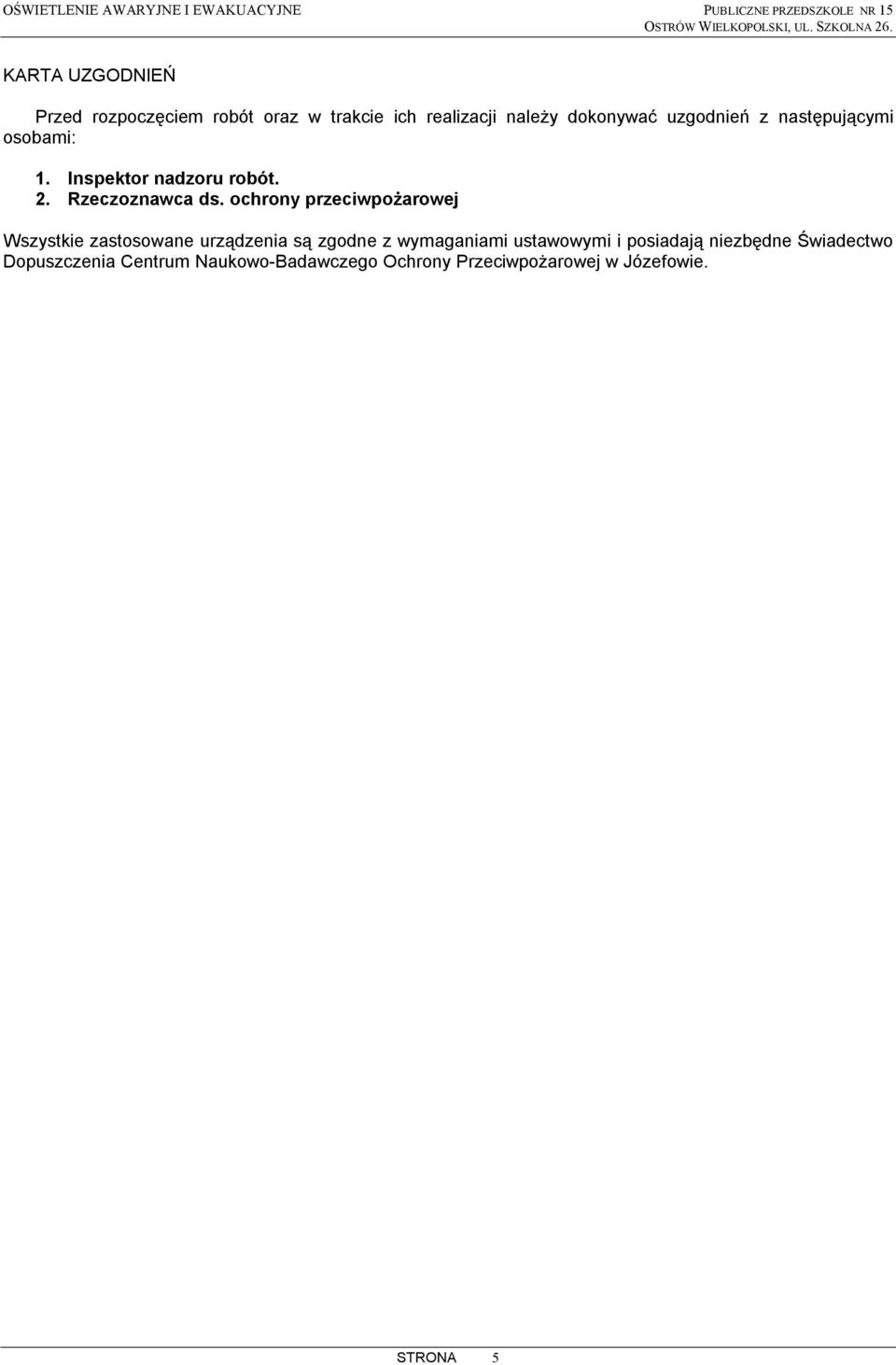

6 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. KARTA UZGODNIEŃ Przed rozpoczęciem robót oraz w trakcie ich realizacji należy dokonywać uzgodnień z następującymi osobami: 1. Inspektor nadzoru robót. 2. Rzeczoznawca ds. ochrony przeciwpożarowej Wszystkie zastosowane urządzenia są zgodne z wymaganiami ustawowymi i posiadają niezbędne Świadectwo Dopuszczenia Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej w Józefowie. STRONA 5

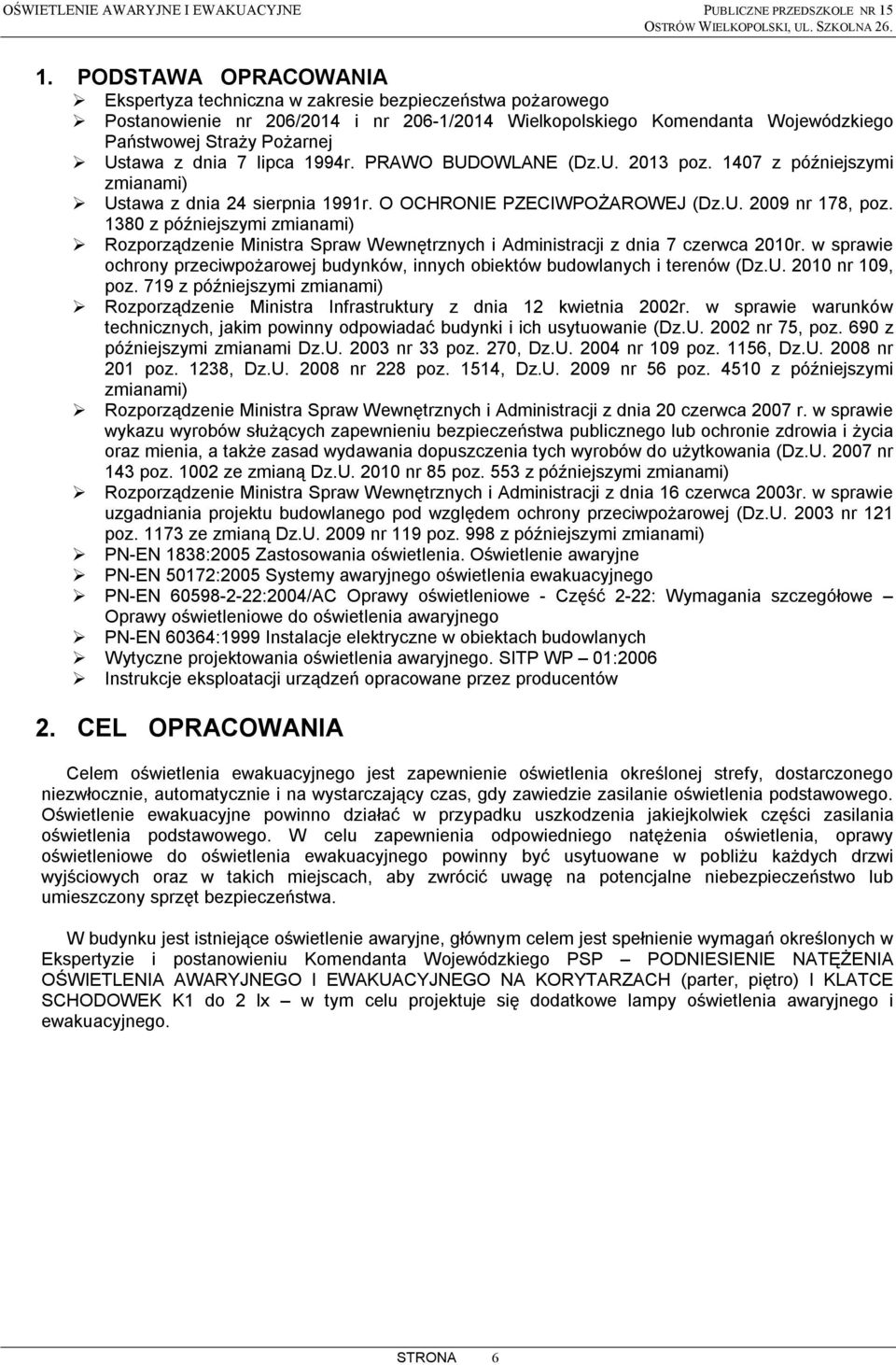

7 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA PODSTAWA OPRACOWANIA Ekspertyza techniczna w zakresie bezpieczeństwa pożarowego Postanowienie nr 206/2014 i nr 206-1/2014 Wielkopolskiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej Ustawa z dnia 7 lipca 1994r. PRAWO BUDOWLANE (Dz.U poz z późniejszymi zmianami) Ustawa z dnia 24 sierpnia 1991r. O OCHRONIE PZECIWPOŻAROWEJ (Dz.U nr 178, poz z późniejszymi zmianami) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U nr 109, poz. 719 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75, poz. 690 z późniejszymi zmianami Dz.U nr 33 poz. 270, Dz.U nr 109 poz. 1156, Dz.U nr 201 poz. 1238, Dz.U nr 228 poz. 1514, Dz.U nr 56 poz z późniejszymi zmianami) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r. w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz.U nr 143 poz ze zmianą Dz.U nr 85 poz. 553 z późniejszymi zmianami) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U nr 121 poz ze zmianą Dz.U nr 119 poz. 998 z późniejszymi zmianami) PN-EN 1838:2005 Zastosowania oświetlenia. Oświetlenie awaryjne PN-EN 50172:2005 Systemy awaryjnego oświetlenia ewakuacyjnego PN-EN :2004/AC Oprawy oświetleniowe - Część 2-22: Wymagania szczegółowe Oprawy oświetleniowe do oświetlenia awaryjnego PN-EN 60364:1999 Instalacje elektryczne w obiektach budowlanych Wytyczne projektowania oświetlenia awaryjnego. SITP WP 01:2006 Instrukcje eksploatacji urządzeń opracowane przez producentów 2. CEL OPRACOWANIA Celem oświetlenia ewakuacyjnego jest zapewnienie oświetlenia określonej strefy, dostarczonego niezwłocznie, automatycznie i na wystarczający czas, gdy zawiedzie zasilanie oświetlenia podstawowego. Oświetlenie ewakuacyjne powinno działać w przypadku uszkodzenia jakiejkolwiek części zasilania oświetlenia podstawowego. W celu zapewnienia odpowiedniego natężenia oświetlenia, oprawy oświetleniowe do oświetlenia ewakuacyjnego powinny być usytuowane w pobliżu każdych drzwi wyjściowych oraz w takich miejscach, aby zwrócić uwagę na potencjalne niebezpieczeństwo lub umieszczony sprzęt bezpieczeństwa. W budynku jest istniejące oświetlenie awaryjne, głównym celem jest spełnienie wymagań określonych w Ekspertyzie i postanowieniu Komendanta Wojewódzkiego PSP PODNIESIENIE NATĘŻENIA OŚWIETLENIA AWARYJNEGO I EWAKUACYJNEGO NA KORYTARZACH (parter, piętro) I KLATCE SCHODOWEK K1 do 2 lx w tym celu projektuje się dodatkowe lampy oświetlenia awaryjnego i ewakuacyjnego. STRONA 6

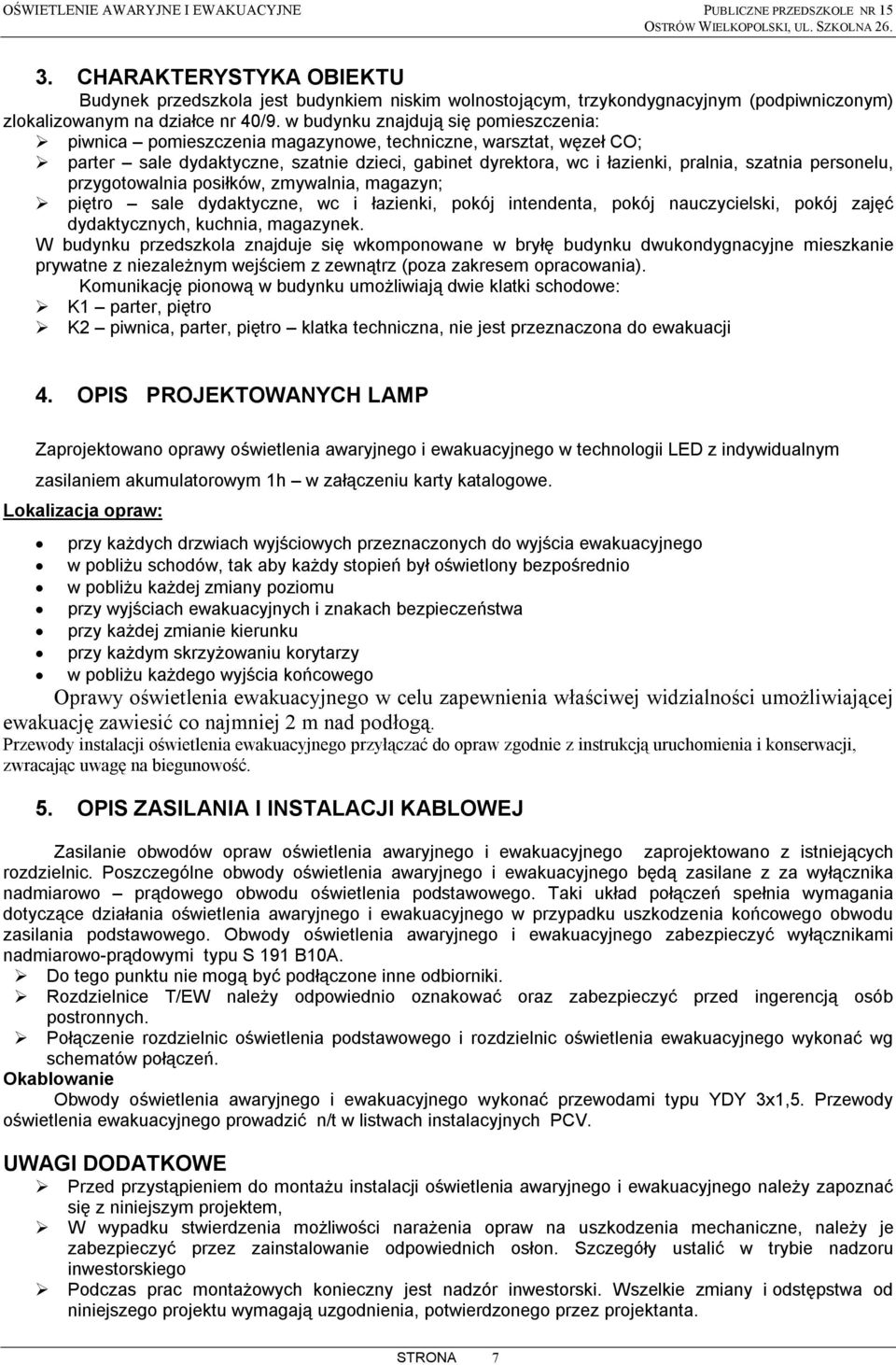

8 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA CHARAKTERYSTYKA OBIEKTU Budynek przedszkola jest budynkiem niskim wolnostojącym, trzykondygnacyjnym (podpiwniczonym) zlokalizowanym na działce nr 40/9. w budynku znajdują się pomieszczenia: piwnica pomieszczenia magazynowe, techniczne, warsztat, węzeł CO; parter sale dydaktyczne, szatnie dzieci, gabinet dyrektora, wc i łazienki, pralnia, szatnia personelu, przygotowalnia posiłków, zmywalnia, magazyn; piętro sale dydaktyczne, wc i łazienki, pokój intendenta, pokój nauczycielski, pokój zajęć dydaktycznych, kuchnia, magazynek. W budynku przedszkola znajduje się wkomponowane w bryłę budynku dwukondygnacyjne mieszkanie prywatne z niezależnym wejściem z zewnątrz (poza zakresem opracowania). Komunikację pionową w budynku umożliwiają dwie klatki schodowe: K1 parter, piętro K2 piwnica, parter, piętro klatka techniczna, nie jest przeznaczona do ewakuacji 4. OPIS PROJEKTOWANYCH LAMP Zaprojektowano oprawy oświetlenia awaryjnego i ewakuacyjnego w technologii LED z indywidualnym zasilaniem akumulatorowym 1h w załączeniu karty katalogowe. Lokalizacja opraw: przy każdych drzwiach wyjściowych przeznaczonych do wyjścia ewakuacyjnego w pobliżu schodów, tak aby każdy stopień był oświetlony bezpośrednio w pobliżu każdej zmiany poziomu przy wyjściach ewakuacyjnych i znakach bezpieczeństwa przy każdej zmianie kierunku przy każdym skrzyżowaniu korytarzy w pobliżu każdego wyjścia końcowego Oprawy oświetlenia ewakuacyjnego w celu zapewnienia właściwej widzialności umożliwiającej ewakuację zawiesić co najmniej 2 m nad podłogą. Przewody instalacji oświetlenia ewakuacyjnego przyłączać do opraw zgodnie z instrukcją uruchomienia i konserwacji, zwracając uwagę na biegunowość. 5. OPIS ZASILANIA I INSTALACJI KABLOWEJ Zasilanie obwodów opraw oświetlenia awaryjnego i ewakuacyjnego zaprojektowano z istniejących rozdzielnic. Poszczególne obwody oświetlenia awaryjnego i ewakuacyjnego będą zasilane z za wyłącznika nadmiarowo prądowego obwodu oświetlenia podstawowego. Taki układ połączeń spełnia wymagania dotyczące działania oświetlenia awaryjnego i ewakuacyjnego w przypadku uszkodzenia końcowego obwodu zasilania podstawowego. Obwody oświetlenia awaryjnego i ewakuacyjnego zabezpieczyć wyłącznikami nadmiarowo-prądowymi typu S 191 B10A. Do tego punktu nie mogą być podłączone inne odbiorniki. Rozdzielnice T/EW należy odpowiednio oznakować oraz zabezpieczyć przed ingerencją osób postronnych. Połączenie rozdzielnic oświetlenia podstawowego i rozdzielnic oświetlenia ewakuacyjnego wykonać wg schematów połączeń. Okablowanie Obwody oświetlenia awaryjnego i ewakuacyjnego wykonać przewodami typu YDY 3x1,5. Przewody oświetlenia ewakuacyjnego prowadzić n/t w listwach instalacyjnych PCV. UWAGI DODATKOWE Przed przystąpieniem do montażu instalacji oświetlenia awaryjnego i ewakuacyjnego należy zapoznać się z niniejszym projektem, W wypadku stwierdzenia możliwości narażenia opraw na uszkodzenia mechaniczne, należy je zabezpieczyć przez zainstalowanie odpowiednich osłon. Szczegóły ustalić w trybie nadzoru inwestorskiego Podczas prac montażowych konieczny jest nadzór inwestorski. Wszelkie zmiany i odstępstwa od niniejszego projektu wymagają uzgodnienia, potwierdzonego przez projektanta. STRONA 7

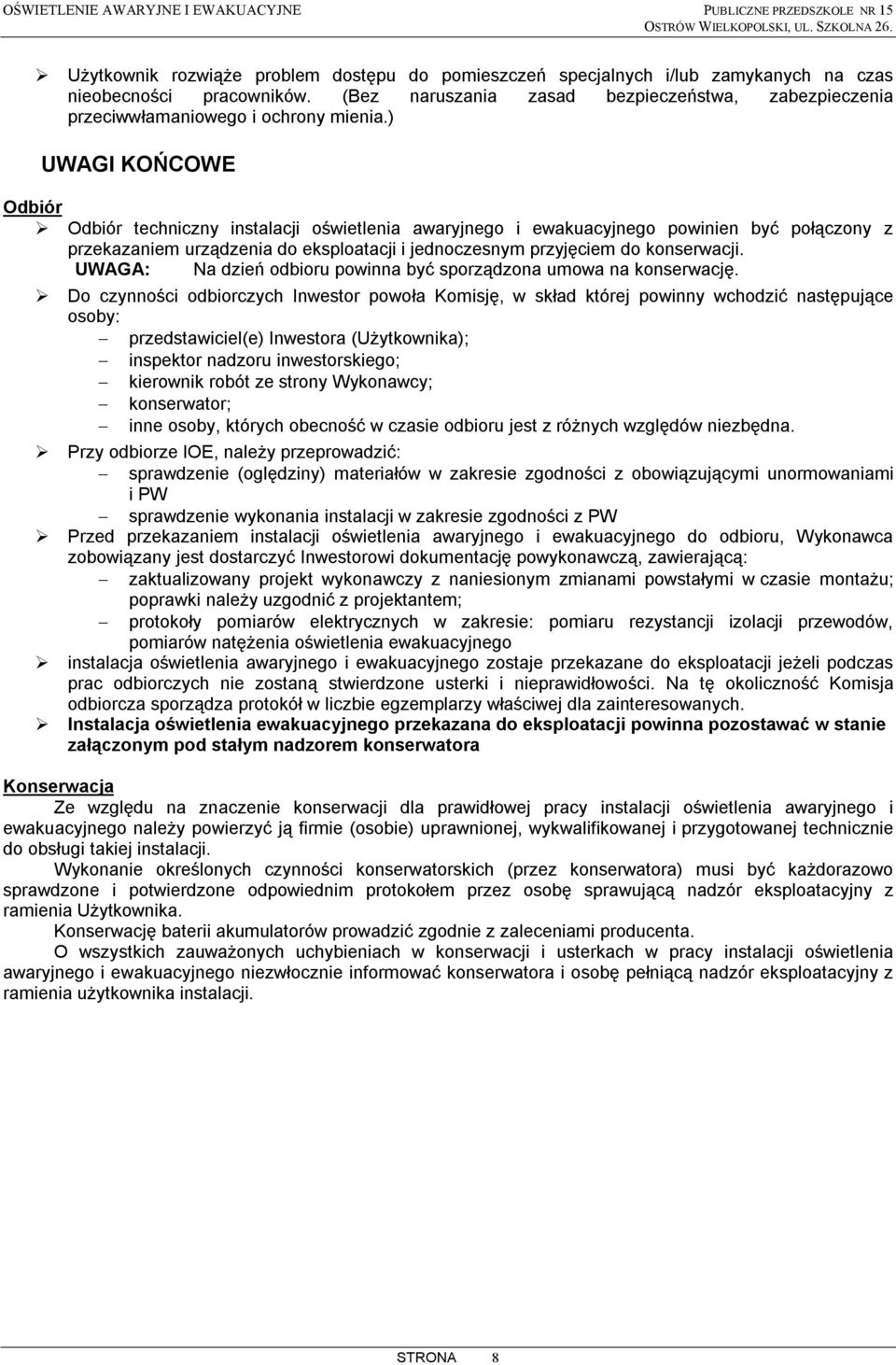

9 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. Użytkownik rozwiąże problem dostępu do pomieszczeń specjalnych i/lub zamykanych na czas nieobecności pracowników. (Bez naruszania zasad bezpieczeństwa, zabezpieczenia przeciwwłamaniowego i ochrony mienia.) UWAGI KOŃCOWE Odbiór Odbiór techniczny instalacji oświetlenia awaryjnego i ewakuacyjnego powinien być połączony z przekazaniem urządzenia do eksploatacji i jednoczesnym przyjęciem do konserwacji. UWAGA: Na dzień odbioru powinna być sporządzona umowa na konserwację. Do czynności odbiorczych Inwestor powoła Komisję, w skład której powinny wchodzić następujące osoby: przedstawiciel(e) Inwestora (Użytkownika); inspektor nadzoru inwestorskiego; kierownik robót ze strony Wykonawcy; konserwator; inne osoby, których obecność w czasie odbioru jest z różnych względów niezbędna. Przy odbiorze IOE, należy przeprowadzić: sprawdzenie (oględziny) materiałów w zakresie zgodności z obowiązującymi unormowaniami i PW sprawdzenie wykonania instalacji w zakresie zgodności z PW Przed przekazaniem instalacji oświetlenia awaryjnego i ewakuacyjnego do odbioru, Wykonawca zobowiązany jest dostarczyć Inwestorowi dokumentację powykonawczą, zawierającą: zaktualizowany projekt wykonawczy z naniesionym zmianami powstałymi w czasie montażu; poprawki należy uzgodnić z projektantem; protokoły pomiarów elektrycznych w zakresie: pomiaru rezystancji izolacji przewodów, pomiarów natężenia oświetlenia ewakuacyjnego instalacja oświetlenia awaryjnego i ewakuacyjnego zostaje przekazane do eksploatacji jeżeli podczas prac odbiorczych nie zostaną stwierdzone usterki i nieprawidłowości. Na tę okoliczność Komisja odbiorcza sporządza protokół w liczbie egzemplarzy właściwej dla zainteresowanych. Instalacja oświetlenia ewakuacyjnego przekazana do eksploatacji powinna pozostawać w stanie załączonym pod stałym nadzorem konserwatora Konserwacja Ze względu na znaczenie konserwacji dla prawidłowej pracy instalacji oświetlenia awaryjnego i ewakuacyjnego należy powierzyć ją firmie (osobie) uprawnionej, wykwalifikowanej i przygotowanej technicznie do obsługi takiej instalacji. Wykonanie określonych czynności konserwatorskich (przez konserwatora) musi być każdorazowo sprawdzone i potwierdzone odpowiednim protokołem przez osobę sprawującą nadzór eksploatacyjny z ramienia Użytkownika. Konserwację baterii akumulatorów prowadzić zgodnie z zaleceniami producenta. O wszystkich zauważonych uchybieniach w konserwacji i usterkach w pracy instalacji oświetlenia awaryjnego i ewakuacyjnego niezwłocznie informować konserwatora i osobę pełniącą nadzór eksploatacyjny z ramienia użytkownika instalacji. STRONA 8

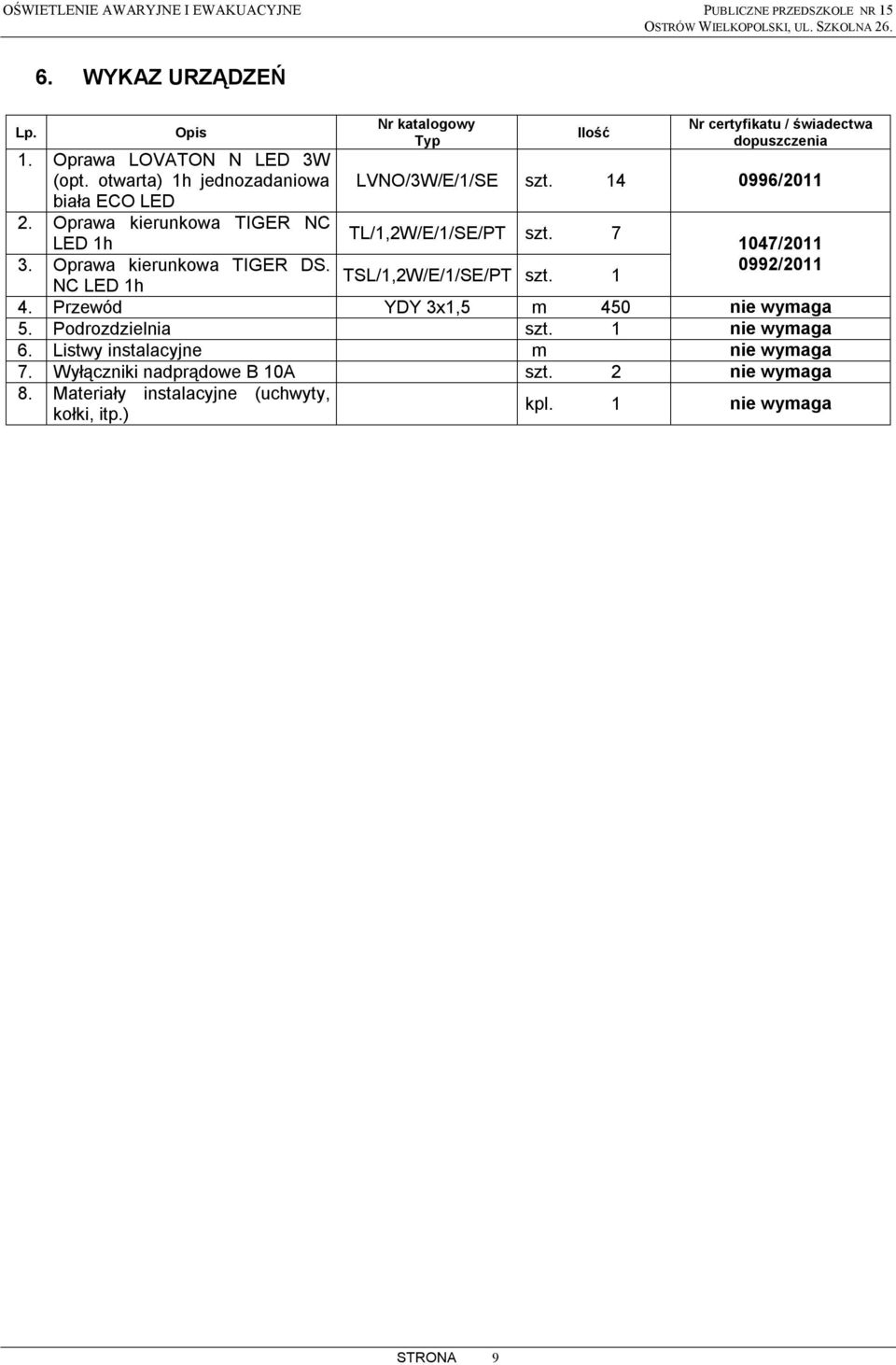

10 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA WYKAZ URZĄDZEŃ Lp. Opis 1. Oprawa LOVATON N LED 3W (opt. otwarta) 1h jednozadaniowa biała ECO LED 2. Oprawa kierunkowa TIGER NC LED 1h 3. Oprawa kierunkowa TIGER DS. Nr katalogowy Typ Ilość Nr certyfikatu / świadectwa dopuszczenia LVNO/3W/E/1/SE szt /2011 TL/1,2W/E/1/SE/PT szt. 7 TSL/1,2W/E/1/SE/PT szt / /2011 NC LED 1h 4. Przewód YDY 3x1,5 m 450 nie wymaga 5. Podrozdzielnia szt. 1 nie wymaga 6. Listwy instalacyjne m nie wymaga 7. Wyłączniki nadprądowe B 10A szt. 2 nie wymaga 8. Materiały instalacyjne (uchwyty, kołki, itp.) kpl. 1 nie wymaga STRONA 9

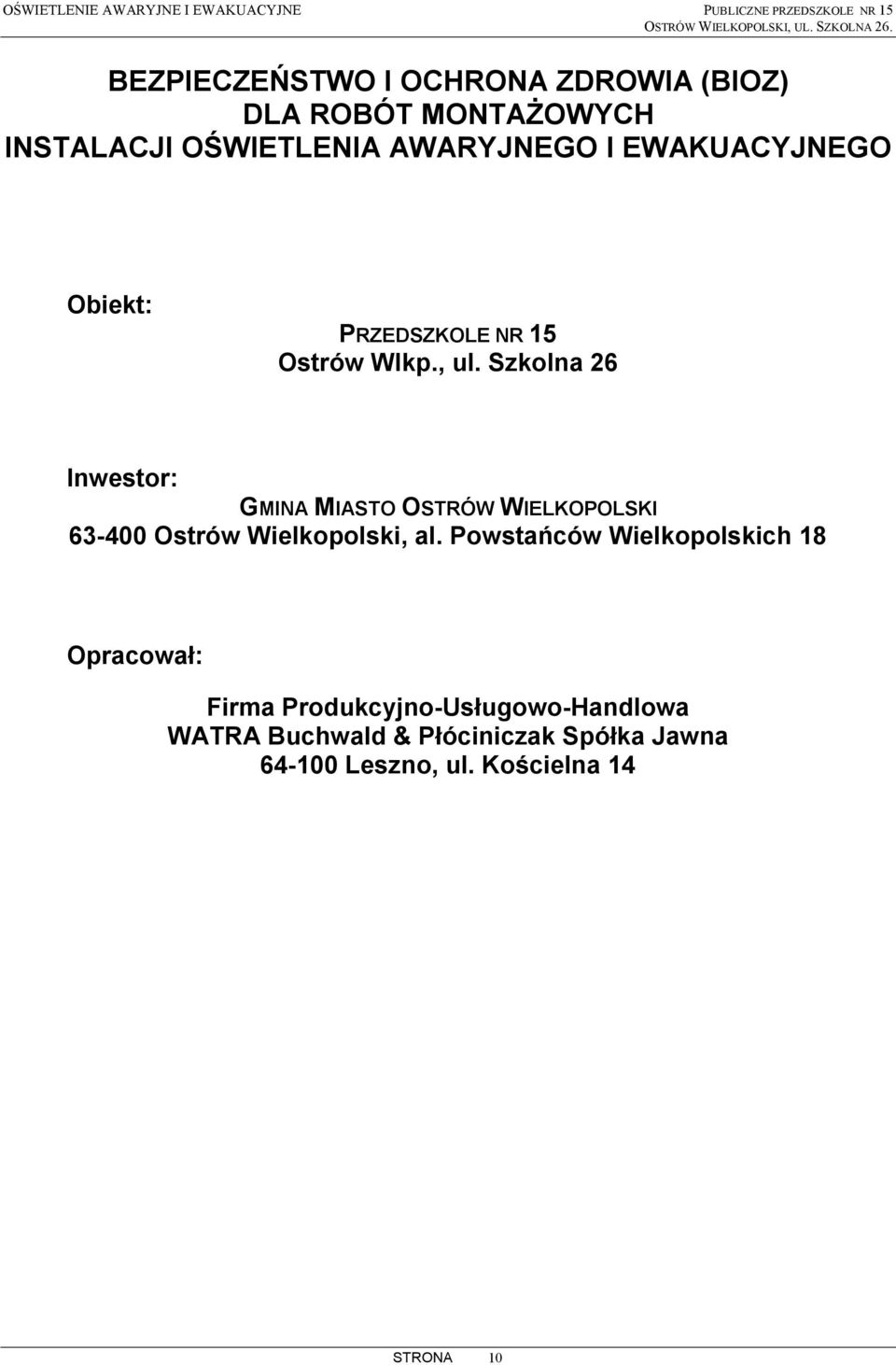

11 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. BEZPIECZEŃSTWO I OCHRONA ZDROWIA (BIOZ) DLA ROBÓT MONTAŻOWYCH INSTALACJI OŚWIETLENIA AWARYJNEGO I EWAKUACYJNEGO Obiekt: PRZEDSZKOLE NR 15 Ostrów Wlkp., ul. Szkolna 26 Inwestor: GMINA MIASTO OSTRÓW WIELKOPOLSKI Ostrów Wielkopolski, al. Powstańców Wielkopolskich 18 Opracował: Firma Produkcyjno-Usługowo-Handlowa WATRA Buchwald & Płóciniczak Spółka Jawna Leszno, ul. Kościelna 14 STRONA 10

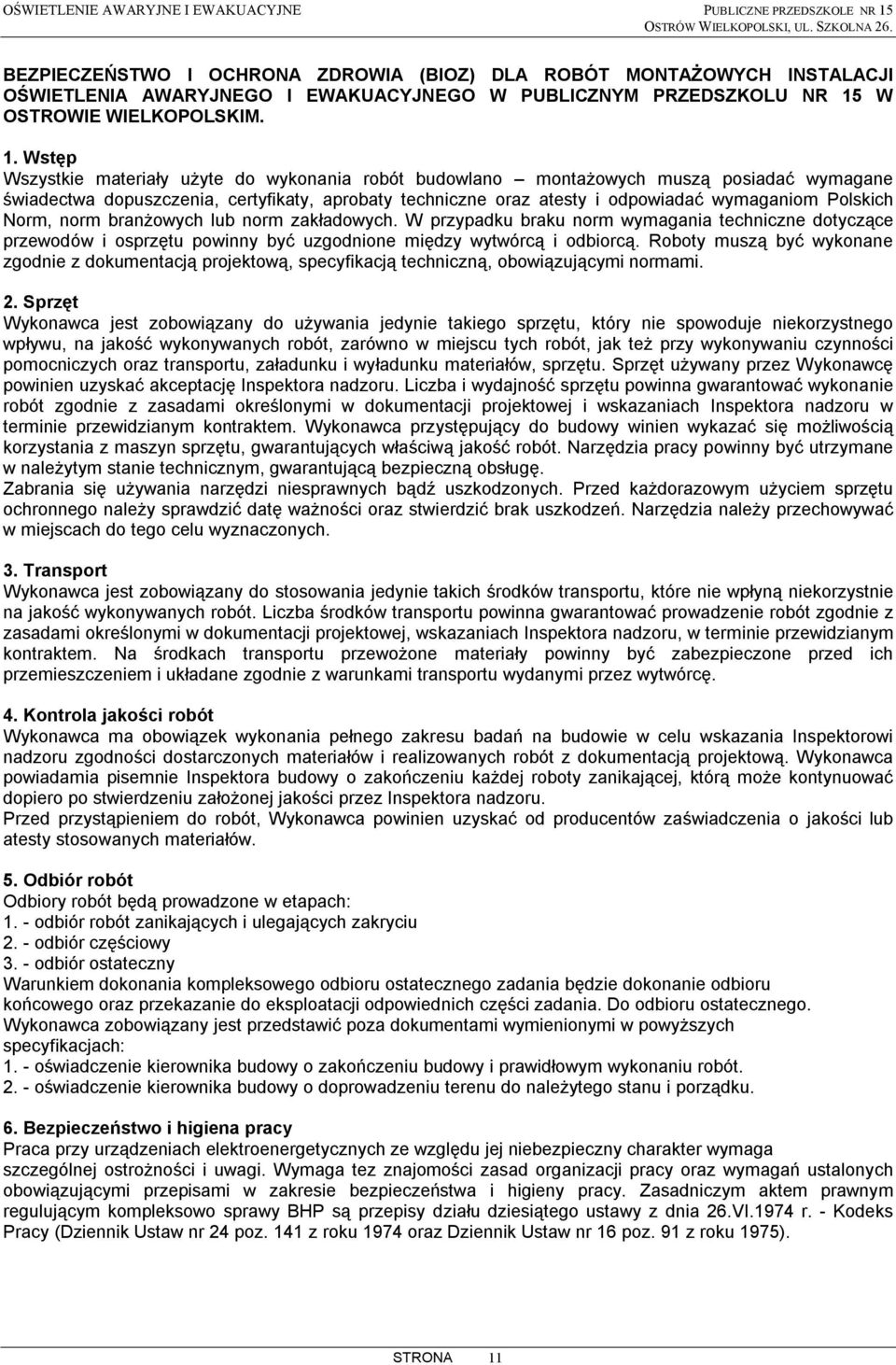

12 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. BEZPIECZEŃSTWO I OCHRONA ZDROWIA (BIOZ) DLA ROBÓT MONTAŻOWYCH INSTALACJI OŚWIETLENIA AWARYJNEGO I EWAKUACYJNEGO W PUBLICZNYM PRZEDSZKOLU NR 15 W OSTROWIE WIELKOPOLSKIM. 1. Wstęp Wszystkie materiały użyte do wykonania robót budowlano montażowych muszą posiadać wymagane świadectwa dopuszczenia, certyfikaty, aprobaty techniczne oraz atesty i odpowiadać wymaganiom Polskich Norm, norm branżowych lub norm zakładowych. W przypadku braku norm wymagania techniczne dotyczące przewodów i osprzętu powinny być uzgodnione między wytwórcą i odbiorcą. Roboty muszą być wykonane zgodnie z dokumentacją projektową, specyfikacją techniczną, obowiązującymi normami. 2. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu, na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz transportu, załadunku i wyładunku materiałów, sprzętu. Sprzęt używany przez Wykonawcę powinien uzyskać akceptację Inspektora nadzoru. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowej i wskazaniach Inspektora nadzoru w terminie przewidzianym kontraktem. Wykonawca przystępujący do budowy winien wykazać się możliwością korzystania z maszyn sprzętu, gwarantujących właściwą jakość robót. Narzędzia pracy powinny być utrzymane w należytym stanie technicznym, gwarantującą bezpieczną obsługę. Zabrania się używania narzędzi niesprawnych bądź uszkodzonych. Przed każdorazowym użyciem sprzętu ochronnego należy sprawdzić datę ważności oraz stwierdzić brak uszkodzeń. Narzędzia należy przechowywać w miejscach do tego celu wyznaczonych. 3. Transport Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, wskazaniach Inspektora nadzoru, w terminie przewidzianym kontraktem. Na środkach transportu przewożone materiały powinny być zabezpieczone przed ich przemieszczeniem i układane zgodnie z warunkami transportu wydanymi przez wytwórcę. 4. Kontrola jakości robót Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazania Inspektorowi nadzoru zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektową. Wykonawca powiadamia pisemnie Inspektora budowy o zakończeniu każdej roboty zanikającej, którą może kontynuować dopiero po stwierdzeniu założonej jakości przez Inspektora nadzoru. Przed przystąpieniem do robót, Wykonawca powinien uzyskać od producentów zaświadczenia o jakości lub atesty stosowanych materiałów. 5. Odbiór robót Odbiory robót będą prowadzone w etapach: 1. - odbiór robót zanikających i ulegających zakryciu 2. - odbiór częściowy 3. - odbiór ostateczny Warunkiem dokonania kompleksowego odbioru ostatecznego zadania będzie dokonanie odbioru końcowego oraz przekazanie do eksploatacji odpowiednich części zadania. Do odbioru ostatecznego. Wykonawca zobowiązany jest przedstawić poza dokumentami wymienionymi w powyższych specyfikacjach: 1. - oświadczenie kierownika budowy o zakończeniu budowy i prawidłowym wykonaniu robót oświadczenie kierownika budowy o doprowadzeniu terenu do należytego stanu i porządku. 6. Bezpieczeństwo i higiena pracy Praca przy urządzeniach elektroenergetycznych ze względu jej niebezpieczny charakter wymaga szczególnej ostrożności i uwagi. Wymaga tez znajomości zasad organizacji pracy oraz wymagań ustalonych obowiązującymi przepisami w zakresie bezpieczeństwa i higieny pracy. Zasadniczym aktem prawnym regulującym kompleksowo sprawy BHP są przepisy działu dziesiątego ustawy z dnia 26.VI.1974 r. - Kodeks Pracy (Dziennik Ustaw nr 24 poz. 141 z roku 1974 oraz Dziennik Ustaw nr 16 poz. 91 z roku 1975). STRONA 11

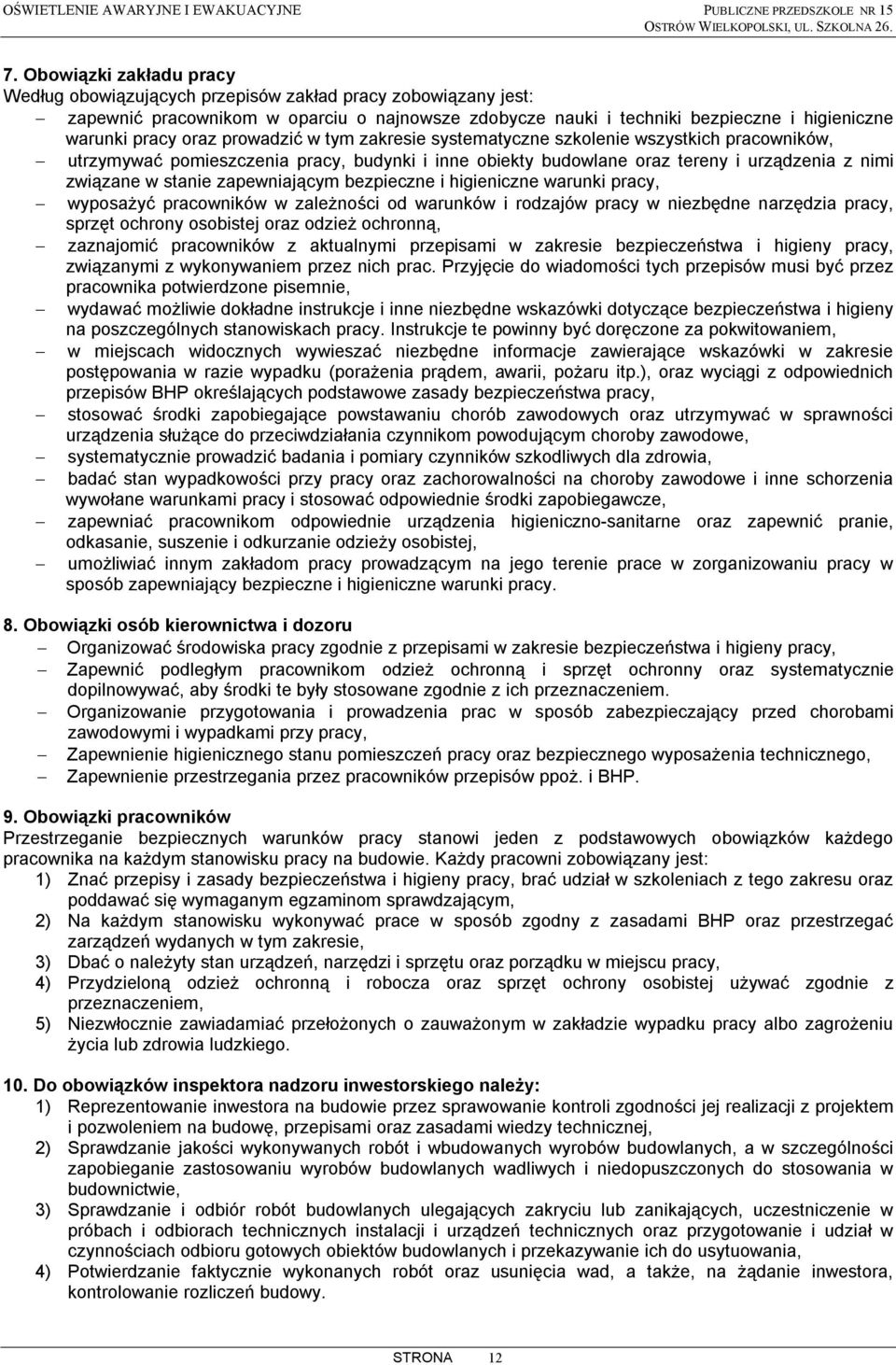

13 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA Obowiązki zakładu pracy Według obowiązujących przepisów zakład pracy zobowiązany jest: zapewnić pracownikom w oparciu o najnowsze zdobycze nauki i techniki bezpieczne i higieniczne warunki pracy oraz prowadzić w tym zakresie systematyczne szkolenie wszystkich pracowników, utrzymywać pomieszczenia pracy, budynki i inne obiekty budowlane oraz tereny i urządzenia z nimi związane w stanie zapewniającym bezpieczne i higieniczne warunki pracy, wyposażyć pracowników w zależności od warunków i rodzajów pracy w niezbędne narzędzia pracy, sprzęt ochrony osobistej oraz odzież ochronną, zaznajomić pracowników z aktualnymi przepisami w zakresie bezpieczeństwa i higieny pracy, związanymi z wykonywaniem przez nich prac. Przyjęcie do wiadomości tych przepisów musi być przez pracownika potwierdzone pisemnie, wydawać możliwie dokładne instrukcje i inne niezbędne wskazówki dotyczące bezpieczeństwa i higieny na poszczególnych stanowiskach pracy. Instrukcje te powinny być doręczone za pokwitowaniem, w miejscach widocznych wywieszać niezbędne informacje zawierające wskazówki w zakresie postępowania w razie wypadku (porażenia prądem, awarii, pożaru itp.), oraz wyciągi z odpowiednich przepisów BHP określających podstawowe zasady bezpieczeństwa pracy, stosować środki zapobiegające powstawaniu chorób zawodowych oraz utrzymywać w sprawności urządzenia służące do przeciwdziałania czynnikom powodującym choroby zawodowe, systematycznie prowadzić badania i pomiary czynników szkodliwych dla zdrowia, badać stan wypadkowości przy pracy oraz zachorowalności na choroby zawodowe i inne schorzenia wywołane warunkami pracy i stosować odpowiednie środki zapobiegawcze, zapewniać pracownikom odpowiednie urządzenia higieniczno-sanitarne oraz zapewnić pranie, odkasanie, suszenie i odkurzanie odzieży osobistej, umożliwiać innym zakładom pracy prowadzącym na jego terenie prace w zorganizowaniu pracy w sposób zapewniający bezpieczne i higieniczne warunki pracy. 8. Obowiązki osób kierownictwa i dozoru Organizować środowiska pracy zgodnie z przepisami w zakresie bezpieczeństwa i higieny pracy, Zapewnić podległym pracownikom odzież ochronną i sprzęt ochronny oraz systematycznie dopilnowywać, aby środki te były stosowane zgodnie z ich przeznaczeniem. Organizowanie przygotowania i prowadzenia prac w sposób zabezpieczający przed chorobami zawodowymi i wypadkami przy pracy, Zapewnienie higienicznego stanu pomieszczeń pracy oraz bezpiecznego wyposażenia technicznego, Zapewnienie przestrzegania przez pracowników przepisów ppoż. i BHP. 9. Obowiązki pracowników Przestrzeganie bezpiecznych warunków pracy stanowi jeden z podstawowych obowiązków każdego pracownika na każdym stanowisku pracy na budowie. Każdy pracowni zobowiązany jest: 1) Znać przepisy i zasady bezpieczeństwa i higieny pracy, brać udział w szkoleniach z tego zakresu oraz poddawać się wymaganym egzaminom sprawdzającym, 2) Na każdym stanowisku wykonywać prace w sposób zgodny z zasadami BHP oraz przestrzegać zarządzeń wydanych w tym zakresie, 3) Dbać o należyty stan urządzeń, narzędzi i sprzętu oraz porządku w miejscu pracy, 4) Przydzieloną odzież ochronną i robocza oraz sprzęt ochrony osobistej używać zgodnie z przeznaczeniem, 5) Niezwłocznie zawiadamiać przełożonych o zauważonym w zakładzie wypadku pracy albo zagrożeniu życia lub zdrowia ludzkiego. 10. Do obowiązków inspektora nadzoru inwestorskiego należy: 1) Reprezentowanie inwestora na budowie przez sprawowanie kontroli zgodności jej realizacji z projektem i pozwoleniem na budowę, przepisami oraz zasadami wiedzy technicznej, 2) Sprawdzanie jakości wykonywanych robót i wbudowanych wyrobów budowlanych, a w szczególności zapobieganie zastosowaniu wyrobów budowlanych wadliwych i niedopuszczonych do stosowania w budownictwie, 3) Sprawdzanie i odbiór robót budowlanych ulegających zakryciu lub zanikających, uczestniczenie w próbach i odbiorach technicznych instalacji i urządzeń technicznych oraz przygotowanie i udział w czynnościach odbioru gotowych obiektów budowlanych i przekazywanie ich do usytuowania, 4) Potwierdzanie faktycznie wykonanych robót oraz usunięcia wad, a także, na żądanie inwestora, kontrolowanie rozliczeń budowy. STRONA 12

14 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA Szkolenie pracowników w zakresie BHP Nie wolno dopuszczać pracownika do pracy, do której wykonania nie posiada dostatecznej umiejętności oraz znajomości przepisów i zasad bezpieczeństwa i higieny pracy. STRONA 13

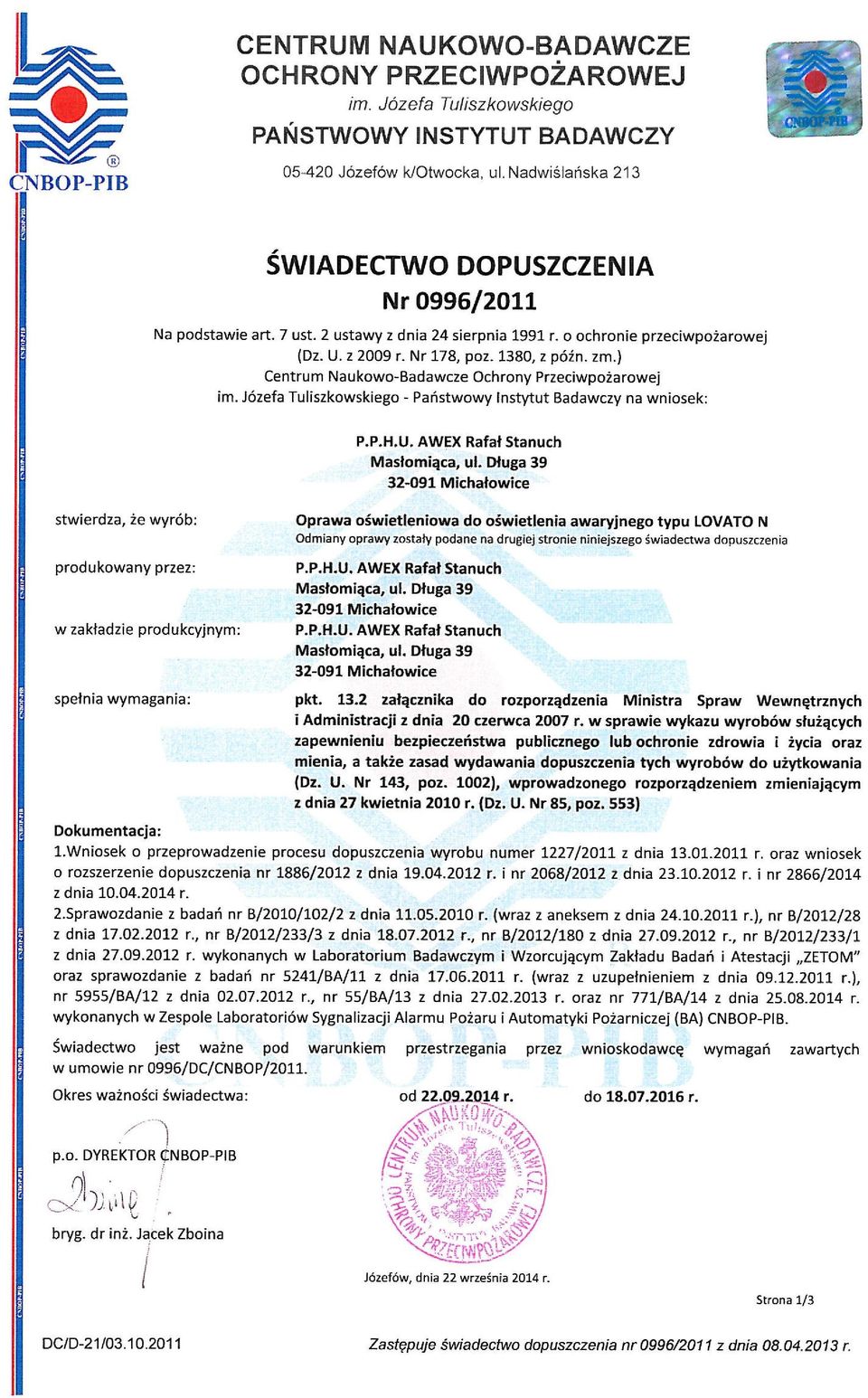

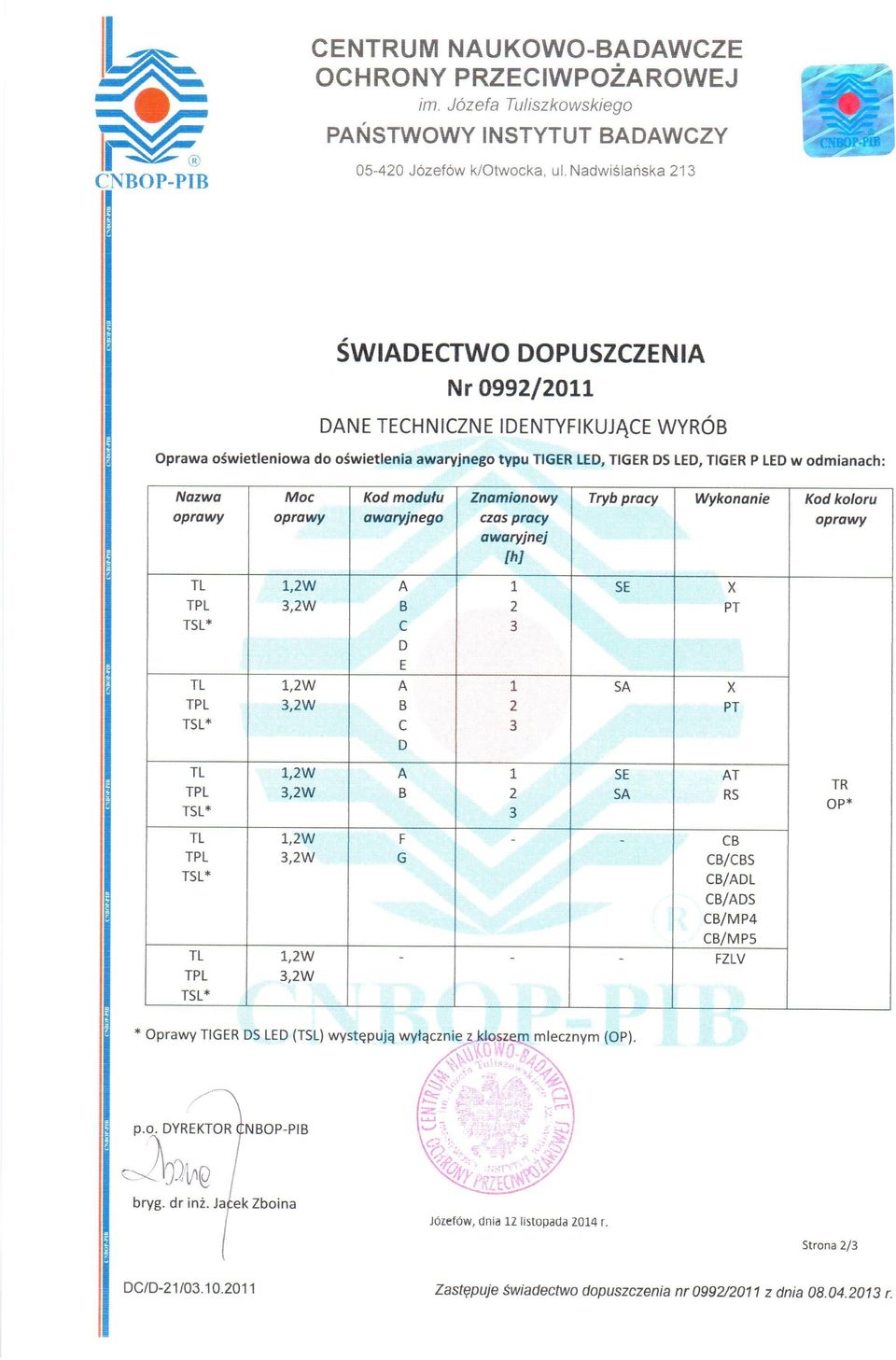

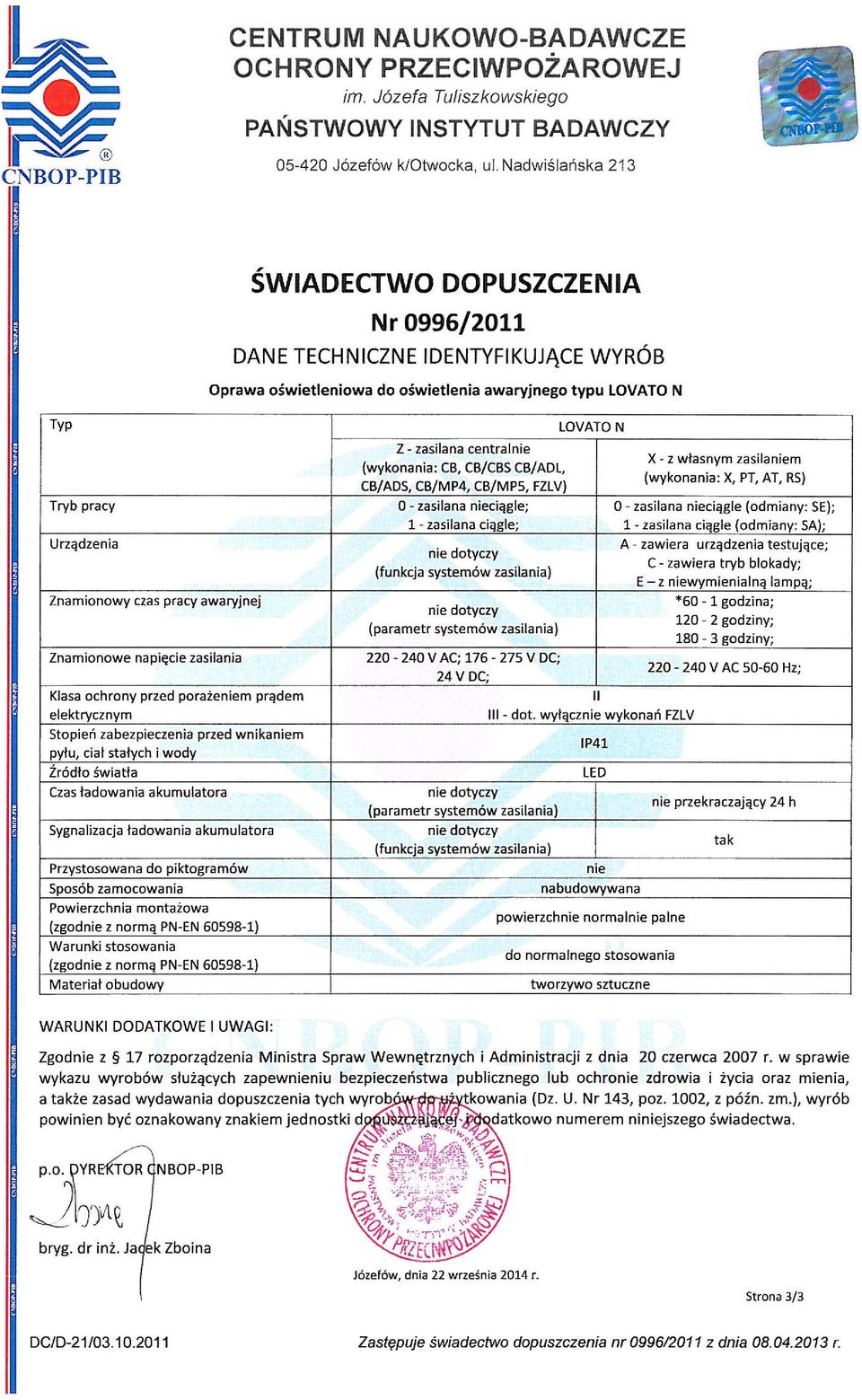

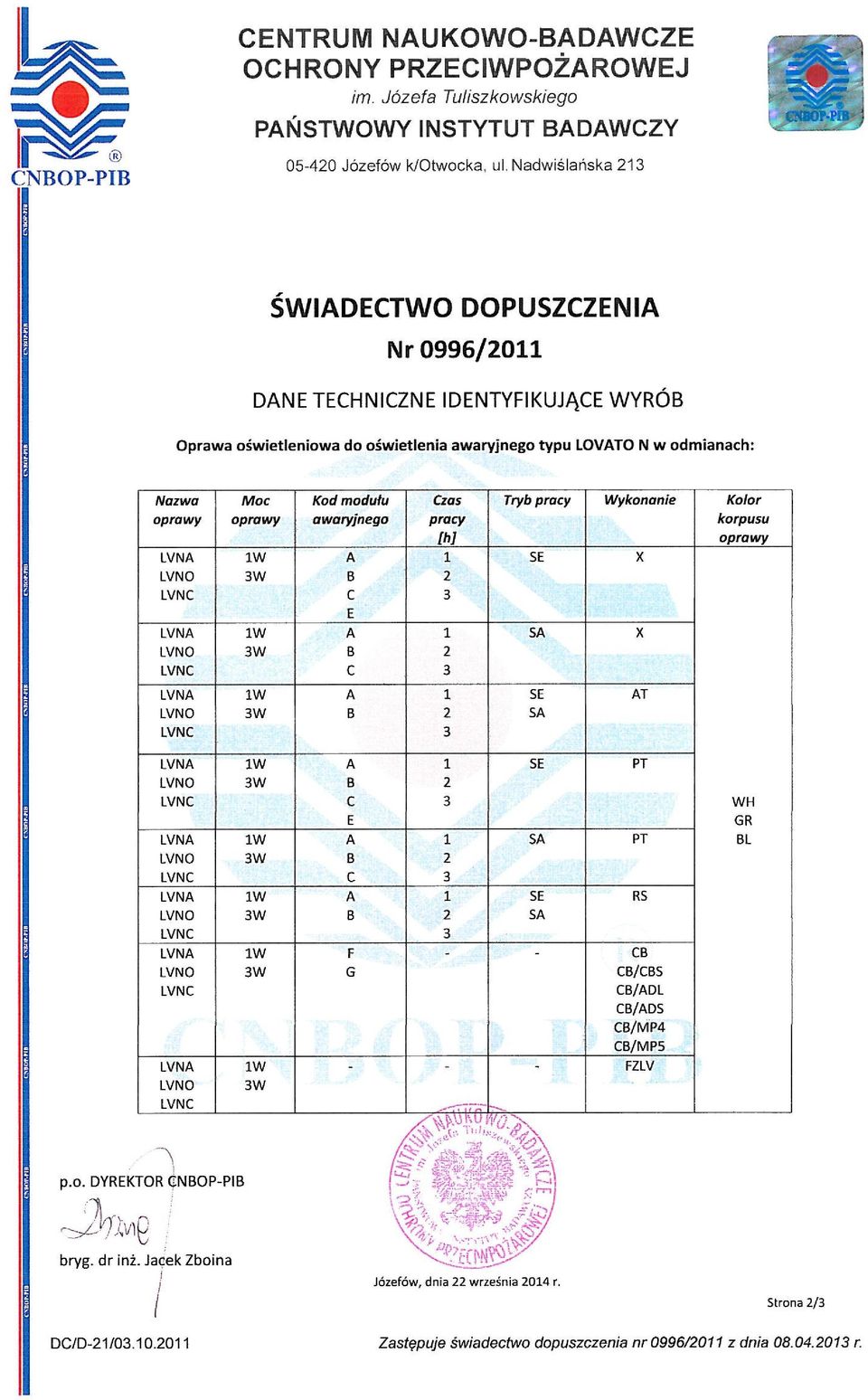

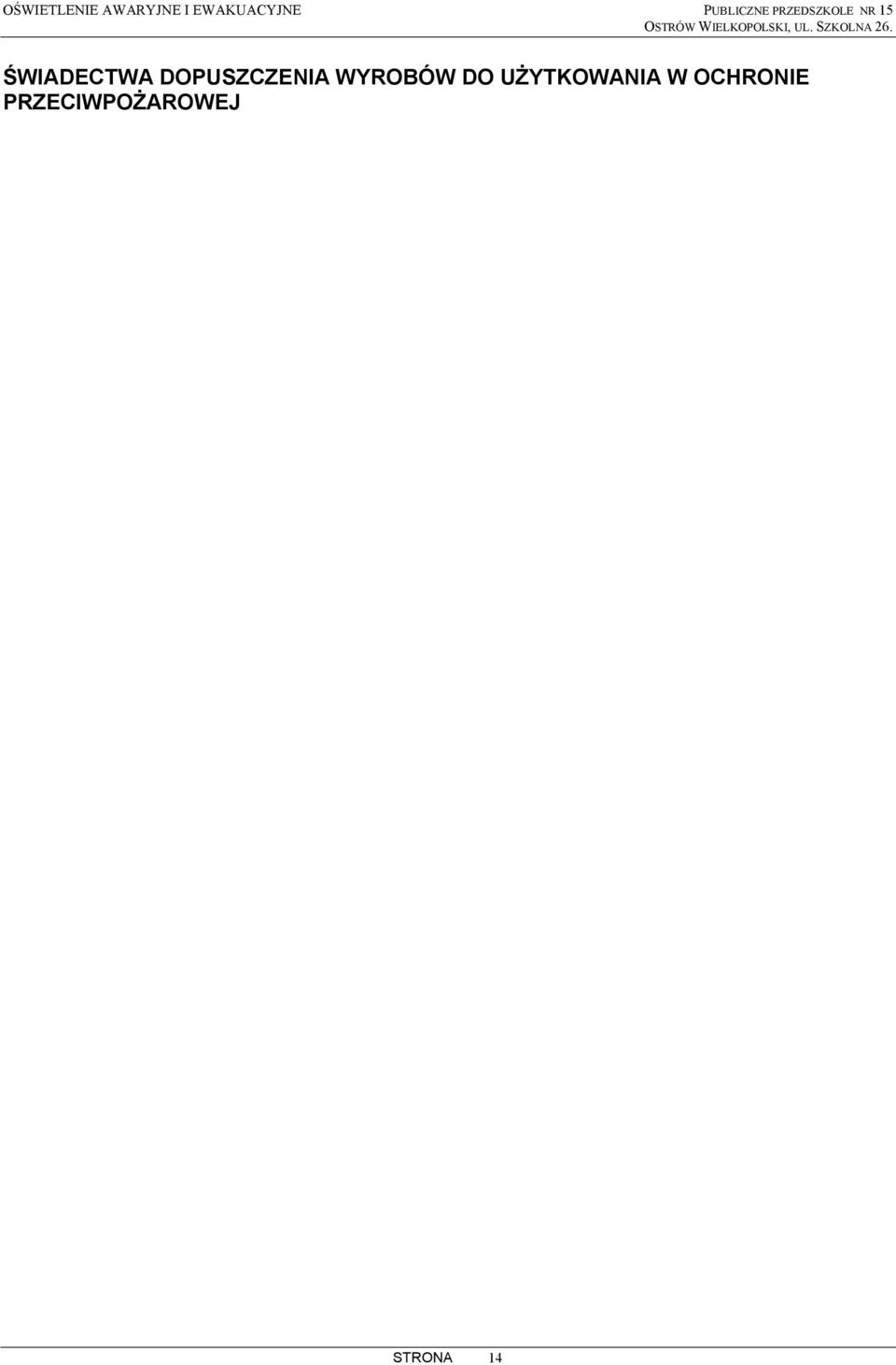

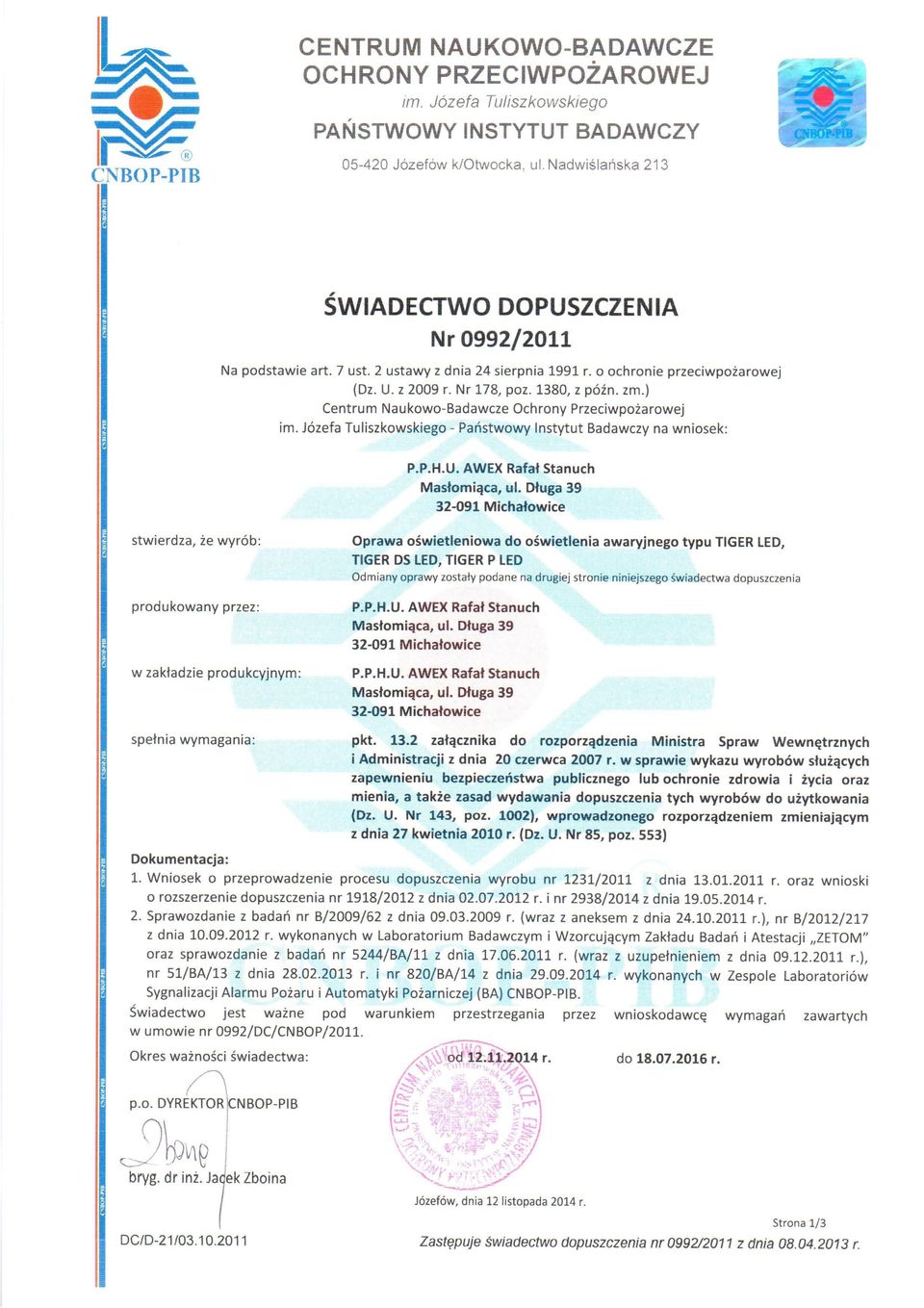

15 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. ŚWIADECTWA DOPUSZCZENIA WYROBÓW DO UŻYTKOWANIA W OCHRONIE PRZECIWPOŻAROWEJ STRONA 14

16

17

18

19

20

21

22

23

24

25

26

27

28 OŚWIETLENIE AWARYJNE I EWAKUACYJNE PUBLICZNE PRZEDSZKOLE NR 15 OSTRÓW WIELKOPOLSKI, UL. SZKOLNA 26. KARTY KATALOGOWE STRONA 15

29

30

31

32

33

34 SCHEMAT POŁĄCZEŃ ROZDZIELNIC OBUDOWA T/EW ISTNIEJĄCA ROZDZIELNIA PROJEKTOWANA ROZDZIELNICA T/EW S191 B10A S191 B10A ISTNIEJĄCE WYŁĄCZNIKI INSTALACYJNE NADPRĄDOWE YDY 3x1.5 YDY 3x1.5 2xYDY3x1,5 OBWODY OŚWIETLENIA PODSTAWOWEGO
