TYTUŁ: URZĄDZENIA: WERSJA NOTA APLIKACYJNA Wysyłanie różnych komunikatów z wejść w zależności pory dnia OptimaGSM 2 (PS) 1.0RM DATA 11.10.

1 TYTUŁ: URZĄDZENIA: WERSJA NOTA APLIKACYJNA Wysyłanie różnych komunikatów z wejść w zależności pory dnia OptimaGSM 2 (PS) 1.0RM DATA Więcej not aplikacyjnych jest dostępnych strefy instalator i B2B na stronie wraz z plikiem konfiguracyjnym po poniższej noty. 1. Aplikacja realizuje następujące funkcje: Alarm czuwa wg. Timera1 w strefie 1 w godzinach 19 do 6 rano W godzinach czuwania naruszenie I5 lub I6 powoduje alarm głośny i wysłanie SMS oraz powoduje dzwonienie na 1 numer. W godzinach dziennych (braku czuwania) naruszenie I5 lub I6 powoduje wysłanie SMS o innej treści niż alarmowa - bez włączenia syreny alarmowej. 2. Konfiguracja Czuwaniem strefy 1 steruje Timer Ropam Elektronik s.c. NOTA APLIKACYJNA: Powiadomienie i sterowanie: alarmem, bramą oraz piecem CO S t r o n a 1

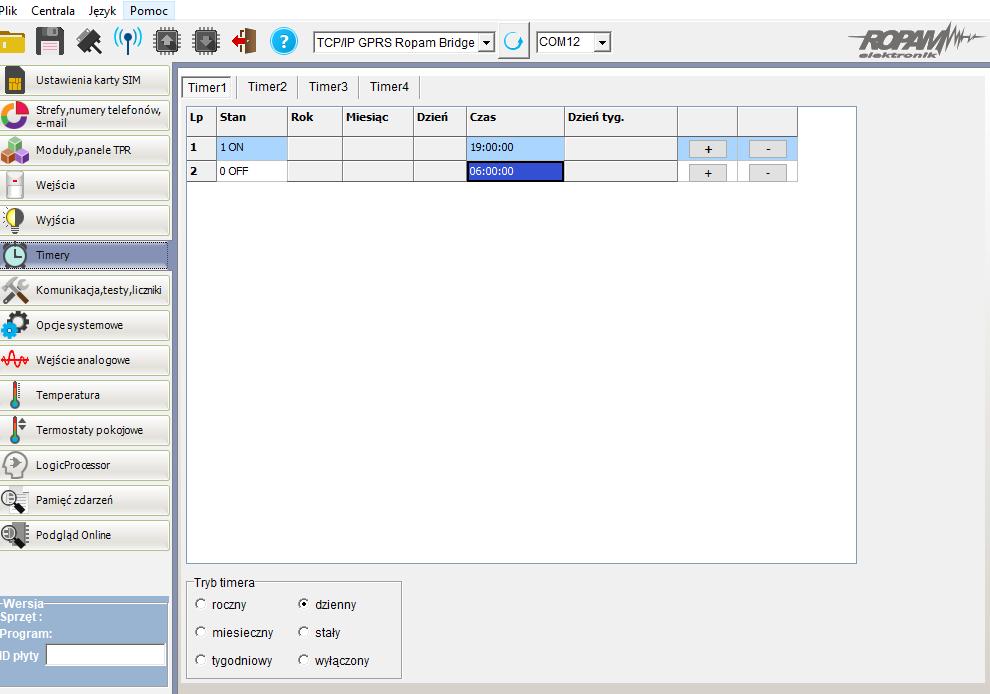

2 Timer ten ustawiamy w trybie dziennym Konfigurujemy wejścia I5 i I6 Typ: ZWYKŁA 2017 Ropam Elektronik s.c. NOTA APLIKACYJNA: Powiadomienie i sterowanie: alarmem, bramą oraz piecem CO S t r o n a 2

Ustawiamy powiadomienie o naruszeniu wejść

3 Ustawiamy powiadomienie o naruszeniu wejść powiadomienie to będzie wysyłane tylko w czuwaniu ( w godzinach 19;00 do 6:00) Wyjście 1 ustawiamy jako alarmowe na czas 360 s Ropam Elektronik s.c. NOTA APLIKACYJNA: Powiadomienie i sterowanie: alarmem, bramą oraz piecem CO S t r o n a 3

Naruszenie wejść I5 i I6 w godzinach braku czuwania wykrywamy w Logicprocessor i ich stan przepisujemy na wyjścia O7 i O8 które wykorzystamy do wysyłania SMS.

4 Naruszenie wejść I5 i I6 w godzinach braku czuwania wykrywamy w Logicprocessor i ich stan przepisujemy na wyjścia O7 i O8 które wykorzystamy do wysyłania SMS. as1 wskaźnik czuwania pełnego w systemie dla danej strefy, przyjmuje wartość binarną 0 lub 1, 0= brak czuwania pełnego (dozoru) 1= czuwanie pełne (dozór) Skrypt logiki: int as1; int I5; int I6; int O7; int O8; main(){ gbenv(); O7=geto(7); O8=geto(8); while(1){ gbenv(); I5=geti(5); I6=geti(6); O7=geto(7); O8=geto(8); if(as1==0){ O7=I5; O8=I6; } else { O7=0; O8=0; }; seto(7,o7); seto(8,o8); }; }; 2017 Ropam Elektronik s.c. NOTA APLIKACYJNA: Powiadomienie i sterowanie: alarmem, bramą oraz piecem CO S t r o n a 4

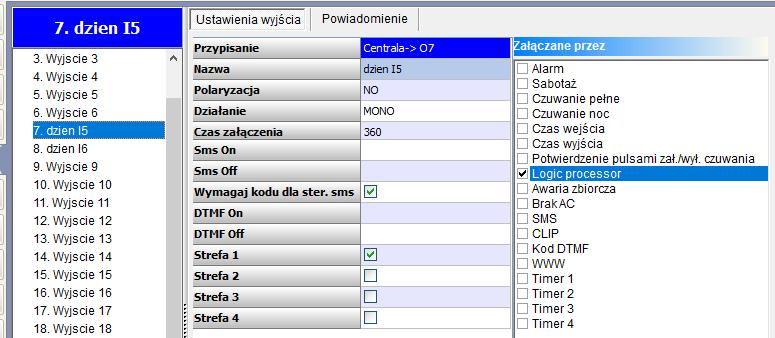

5 Wyjścia O7 i O8 ustawiamy jako sterowane z LogicProcessor Ustawiamy powiadomienie o zmianie stanu wyjść: 2017 Ropam Elektronik s.c. NOTA APLIKACYJNA: Powiadomienie i sterowanie: alarmem, bramą oraz piecem CO S t r o n a 5

specyfikacji oferowanych towarów. Ropam Elektronik nie ponosi odpowiedzialności za działanie aplikacji lub produktu w określonym wdrożeniu u Klienta.

6 Pozostało jeszcze ustawić dzwonienie w momencie wykrycia alarmu ( czyli naruszenie I5 lub I6 w godzinach nocnych). Uwagi. Firma Ropam Elektronik z zasady ukierunkowana jest na innowacyjność i rozwój swoich rozwiązań dlatego zastrzega sobie prawo wprowadzania bez uprzedzenia zmian parametrów technicznych, wyposażenia i specyfikacji oferowanych towarów. Ropam Elektronik nie ponosi odpowiedzialności za działanie aplikacji lub produktu w określonym wdrożeniu u Klienta. Integrator lub projektant jest odpowiedzialny za swoje produkty i aplikacje wykorzystujące elementy Ropam Elektronik. Informacje, dokumenty czy oprogramowanie, które można przeglądać lub pobrać z serwisu Ropam Elektronik są "tak jak są" ( as is ) bez jakiejkolwiek gwarancji bezpośredniej lub domyślnej przydatności do wykorzystania, wdrożenia, zastosowania. Wszystkie użyte nazwy, znaki towarowe i handlowe są własnością stosownych podmiotów i zostały użyte wyłącznie w celach informacyjnych oraz identyfikacyjnych Ropam Elektronik s.c. NOTA APLIKACYJNA: Powiadomienie i sterowanie: alarmem, bramą oraz piecem CO S t r o n a 6
