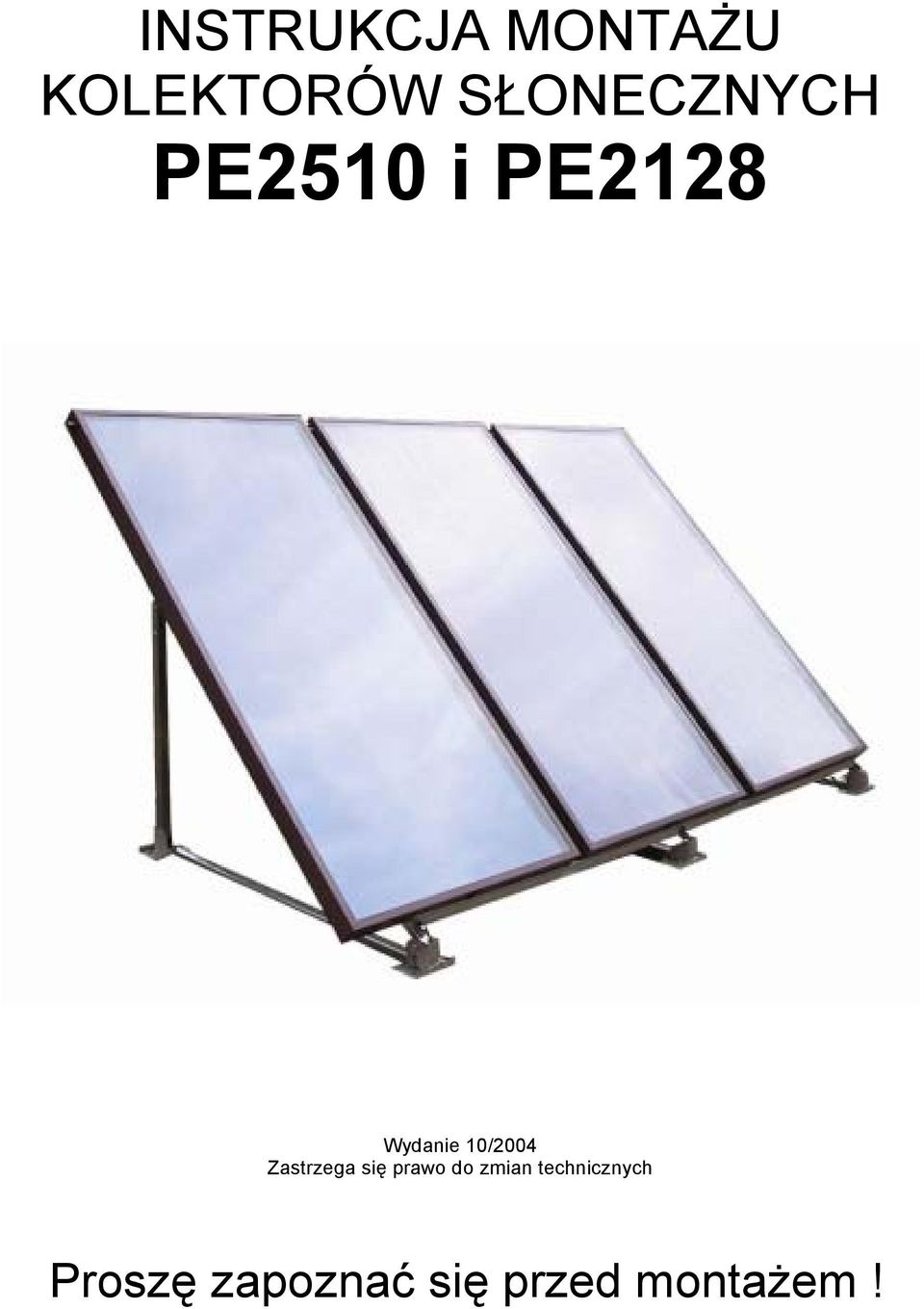

1 INSTRUKCJA MONTAŻU KOLEKTORÓW SŁONECZNYCH PE2510 i PE2128 Wydanie 10/2004 Zastrzega się prawo do zmian technicznych Proszę zapoznać się przed montażem!

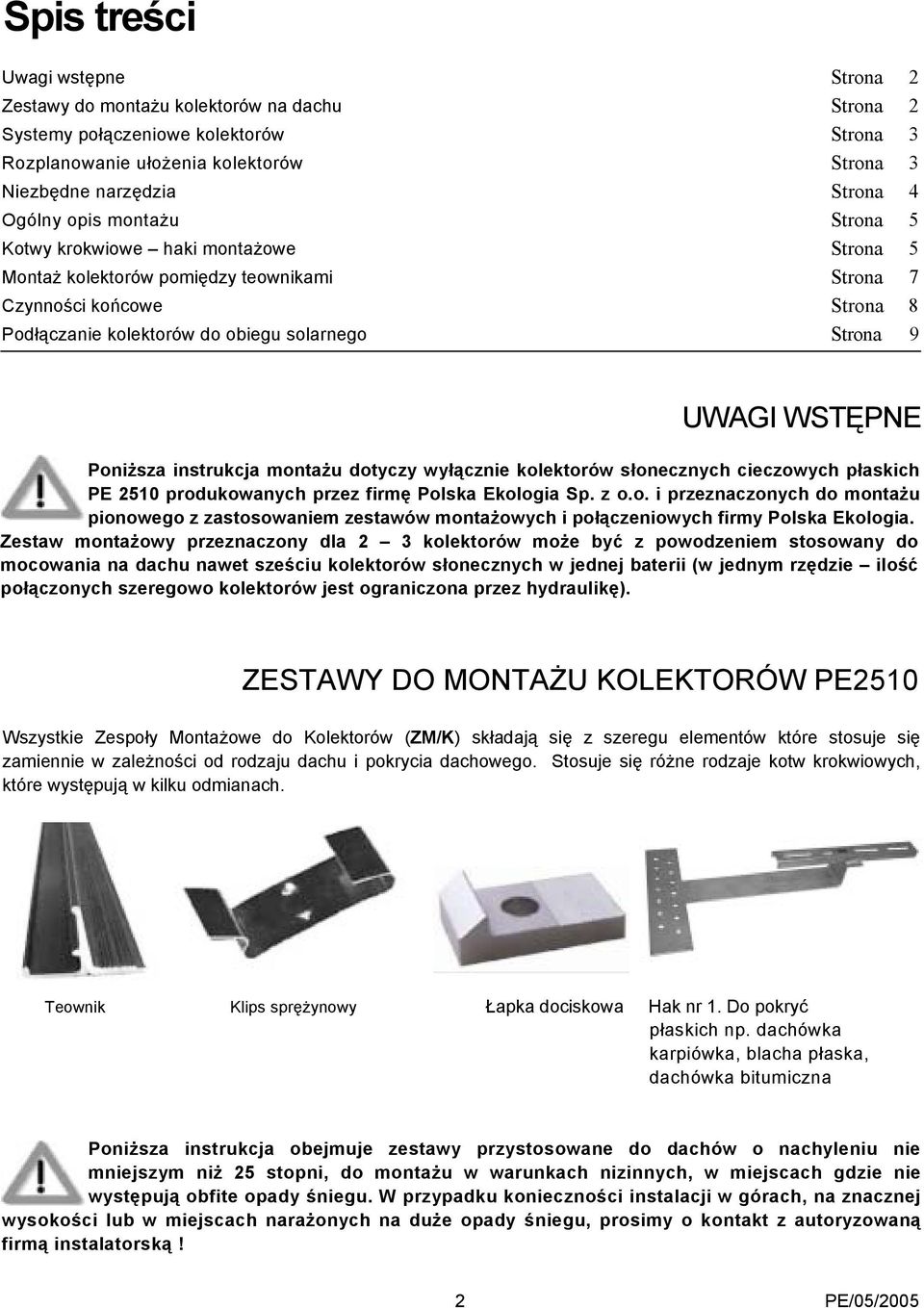

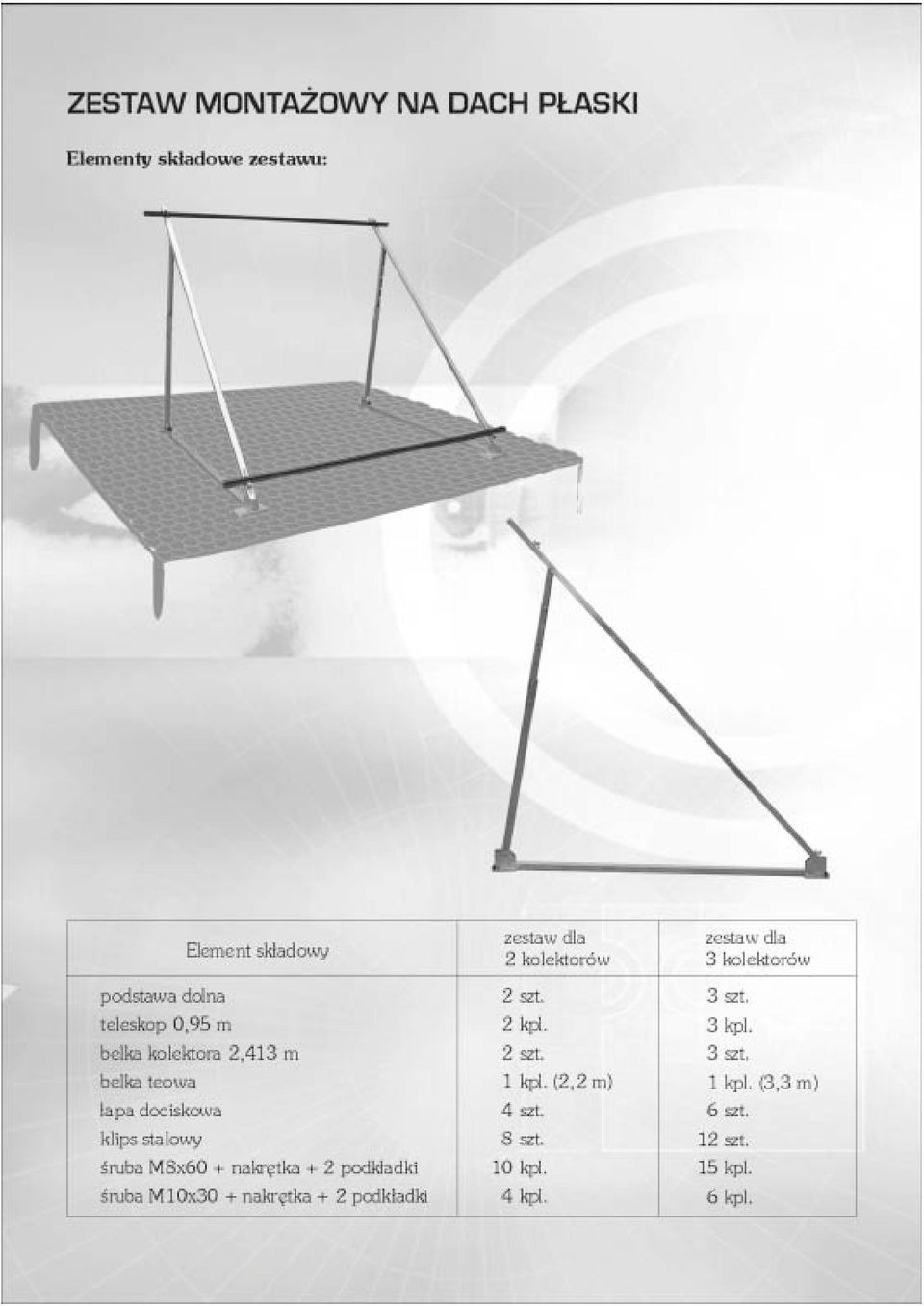

2 Spis treści Uwagi wstępne Zestawy do montażu kolektorów na dachu Systemy połączeniowe kolektorów Rozplanowanie ułożenia kolektorów Niezbędne narzędzia Ogólny opis montażu Kotwy krokwiowe haki montażowe Montaż kolektorów pomiędzy teownikami Czynności końcowe Podłączanie kolektorów do obiegu solarnego Strona 2 Strona 2 Strona 3 Strona 3 Strona 4 Strona 5 Strona 5 Strona 7 Strona 8 Strona 9 UWAGI WSTĘPNE Poniższa instrukcja montażu dotyczy wyłącznie kolektorów słonecznych cieczowych płaskich PE 2510 produkowanych przez firmę Polska Ekologia Sp. z o.o. i przeznaczonych do montażu pionowego z zastosowaniem zestawów montażowych i połączeniowych firmy Polska Ekologia. Zestaw montażowy przeznaczony dla 2 3 kolektorów może być z powodzeniem stosowany do mocowania na dachu nawet sześciu kolektorów słonecznych w jednej baterii (w jednym rzędzie ilość połączonych szeregowo kolektorów jest ograniczona przez hydraulikę). ZESTAWY DO MONTAŻU KOLEKTORÓW PE2510 Wszystkie Zespoły Montażowe do Kolektorów (ZM/K) składają się z szeregu elementów które stosuje się zamiennie w zależności od rodzaju dachu i pokrycia dachowego. Stosuje się różne rodzaje kotw krokwiowych, które występują w kilku odmianach. Teownik Klips sprężynowy Łapka dociskowa Hak nr 1. Do pokryć płaskich np. dachówka karpiówka, blacha płaska, dachówka bitumiczna Poniższa instrukcja obejmuje zestawy przystosowane do dachów o nachyleniu nie mniejszym niż 25 stopni, do montażu w warunkach nizinnych, w miejscach gdzie nie występują obfite opady śniegu. W przypadku konieczności instalacji w górach, na znacznej wysokości lub w miejscach narażonych na duże opady śniegu, prosimy o kontakt z autoryzowaną firmą instalatorską! 2

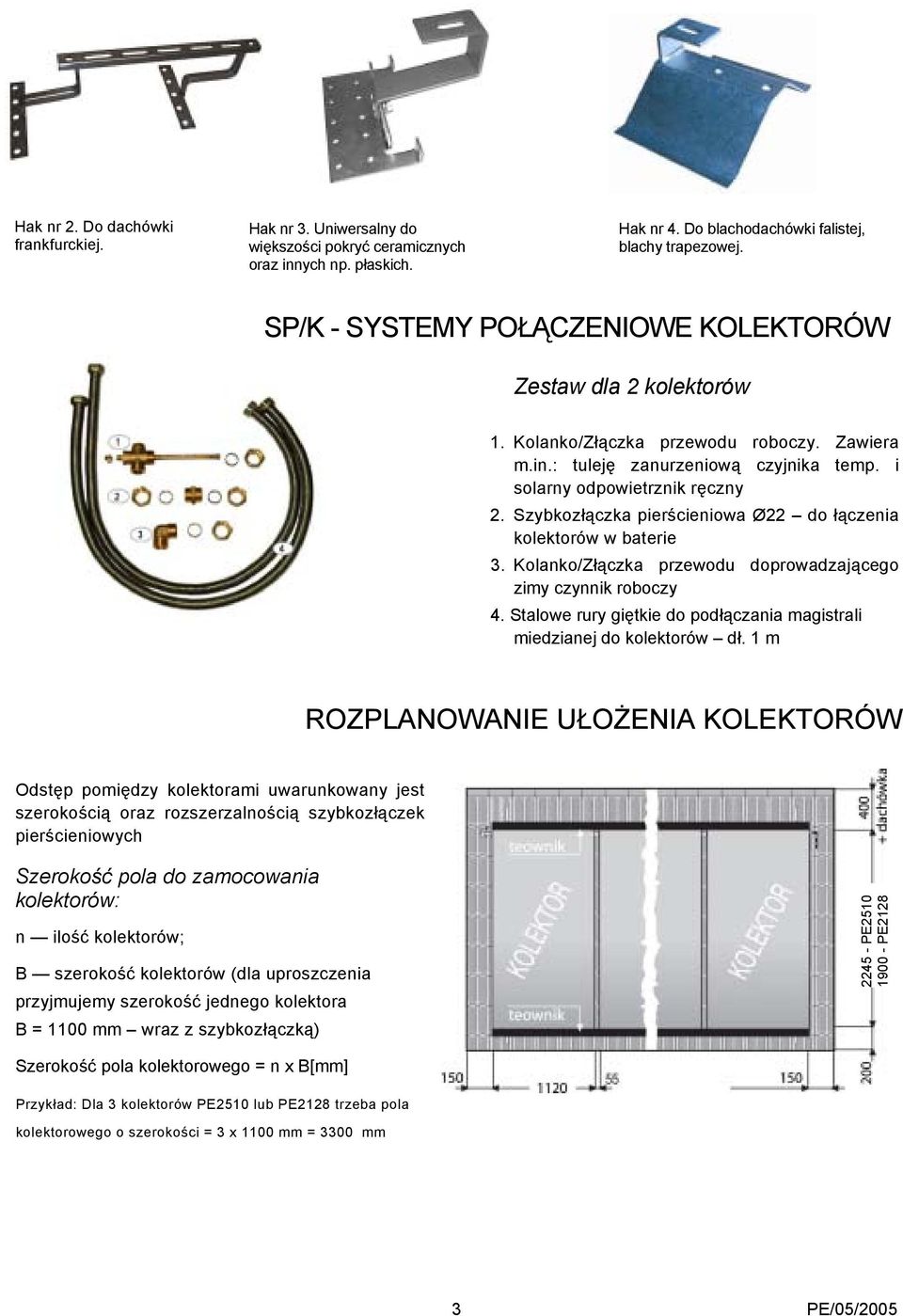

3 Hak nr 2. Do dachówki frankfurckiej. Hak nr 3. Uniwersalny do większości pokryć ceramicznych oraz innych np. płaskich. Hak nr 4. Do blachodachówki falistej, blachy trapezowej. SP/K - SYSTEMY POŁĄCZENIOWE KOLEKTORÓW Zestaw dla 2 kolektorów 1. Kolanko/Złączka przewodu roboczy. Zawiera m.in.: tuleję zanurzeniową czyjnika temp. i solarny odpowietrznik ręczny 2. Szybkozłączka pierścieniowa Ø22 do łączenia kolektorów w baterie 3. Kolanko/Złączka przewodu doprowadzającego zimy czynnik roboczy 4. Stalowe rury giętkie do podłączania magistrali miedzianej do kolektorów dł. 1 m ROZPLANOWANIE UŁOŻENIA KOLEKTORÓW Odstęp pomiędzy kolektorami uwarunkowany jest szerokością oraz rozszerzalnością szybkozłączek pierścieniowych Szerokość pola do zamocowania kolektorów: n ilość kolektorów; B szerokość kolektorów (dla uproszczenia przyjmujemy szerokość jednego kolektora B = 1100 mm wraz z szybkozłączką) PE PE2128 Szerokość pola kolektorowego = n x B[mm] Przykład: Dla 3 kolektorów PE2510 lub PE2128 trzeba pola kolektorowego o szerokości = 3 x 1100 mm = 3300 mm 3

4 Wymiary kolektorów. powierzchnia kolektora [m 2 ] powierzchnia absorbera [m 2 ] szerokość [mm] długość [mm] PE2510 2,51 2,19 PE2128 2,128 1, (bez króćców) 1060 (bez króćców) Wymagana długość teownika w zależności od ilości kolektorów. Belki teowe BT dostępne są w trzech długościach: 1100 mm, 2200 mm, 3300 mm. Długość teownika [mm] PE2510 i PE2128 Długość teownika [mm] PE2510 i PE kolektor (1100 mm) 2xBT kolektorów (5500 mm) 2xBT2200+2xBT kolektory (2200 mm) 2xBT kolektorów (6600 mm) 4xBT kolektory (3300 mm) 2xBT kolektorów (7700 mm) 4xBT2200+2xBT kolektory (4400 mm) 4xBT kolektorów (8800 mm) 2xBT2200+4xBT3300 Kątownik, Szlifierka kątowa, Młotek, Klucz nasadowy nr 17 (grzechotka) 2 klucze płaskie nr 30/32 Przymiar zwijany Ołówek, Kleszcze do pierścieni zewnętrznych A3 (wg DIN 5254), ze sprężyną Klucz nastawny typu żabka NIEZBĘDNE NARZĘDZIA UWAGA: proszę sprawdzić właściwości dachu przed rozpoczęciem montażu: cegła, gont, łupek, itp. łacenie, pokrycie dachu, krokwie miejsce montażu pole kolektorowe kąt nachylenia dachu przepust w dachu dla wykonania przyłącza wiatry i opady śniegu w miejscu montażu odgromnik Czy można zamontować standardowa kotwę krokwiową w przewidzianym do montażu miejscu? Nadaje się do umocowania kotwic krokwiowych śrubami do drewna? Czy miejsce to nie jest zacienione nawet zimą, kiedy słońce jest w najniższym położeniu (kąt padania promieni słonecznych wynosi 25 stopni) Montaż kolektorów przy kącie nachylenia mniejszym niż 25 stopni jest niedopuszczalny. W razie potrzeby należy skorygować nachylenie dodatkowymi wspornikami. Czy mamy 2 szt. Cegły wentylacyjnej do wykonania przyłączy doprowadzenia i odprowadzenia? Położenie w górach powyżej 600 m? Wysokość budynku powyżej 20 m? Kąt nachylenia dachu powyżej 50 stopni? (jeśli tak to niezbędny są niestandardowe kotwy i specjalistyczny montaż) Czy na budynku jest odgromnik? Nie: nie trzeba podejmować żadnych czynności, Tak: trzeba skonsultować się z fachowcem od odgromników (sprawdzić czy zaplanowane pole kolektorowe leży w obrębie ochrony odgromnika) 4

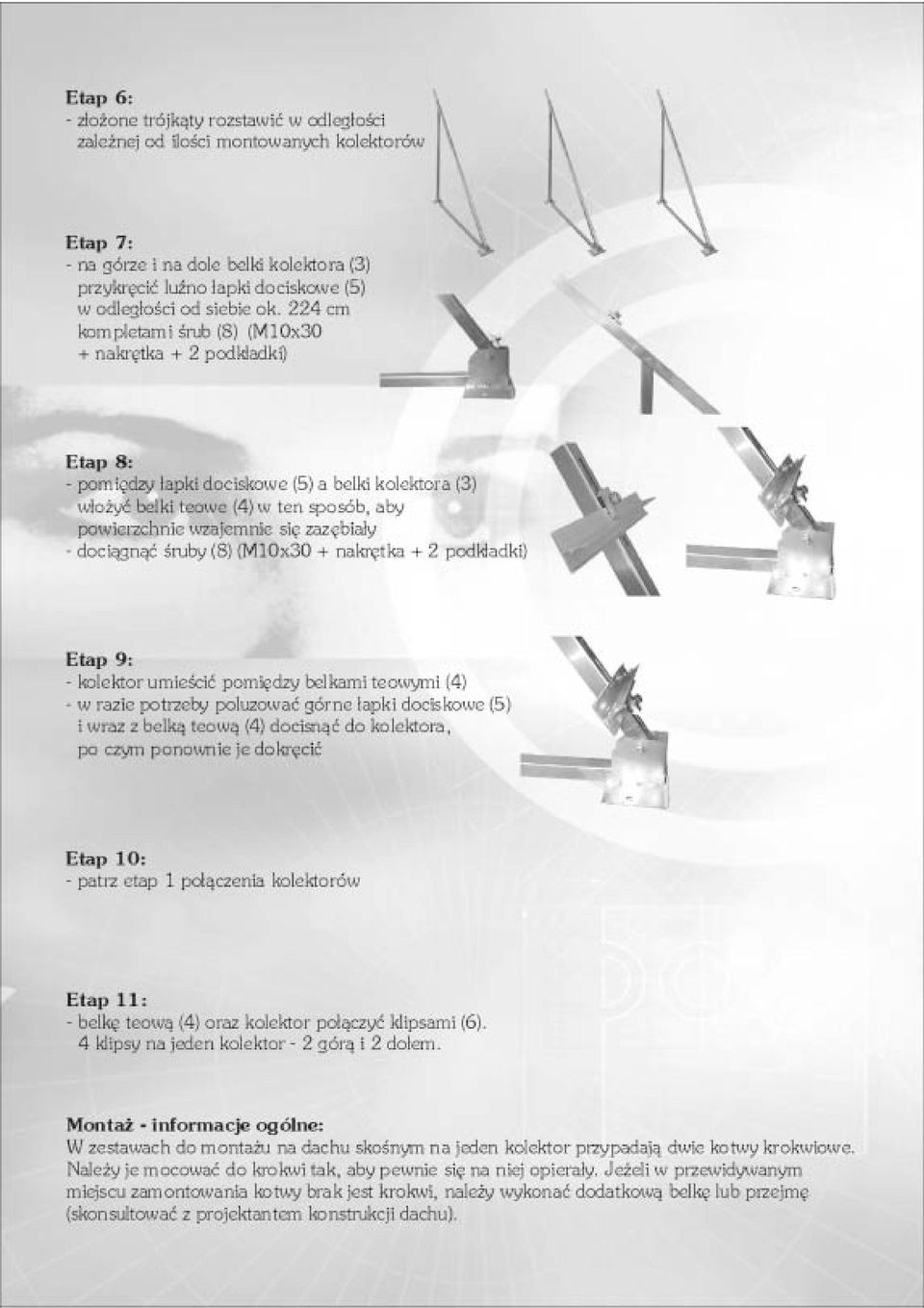

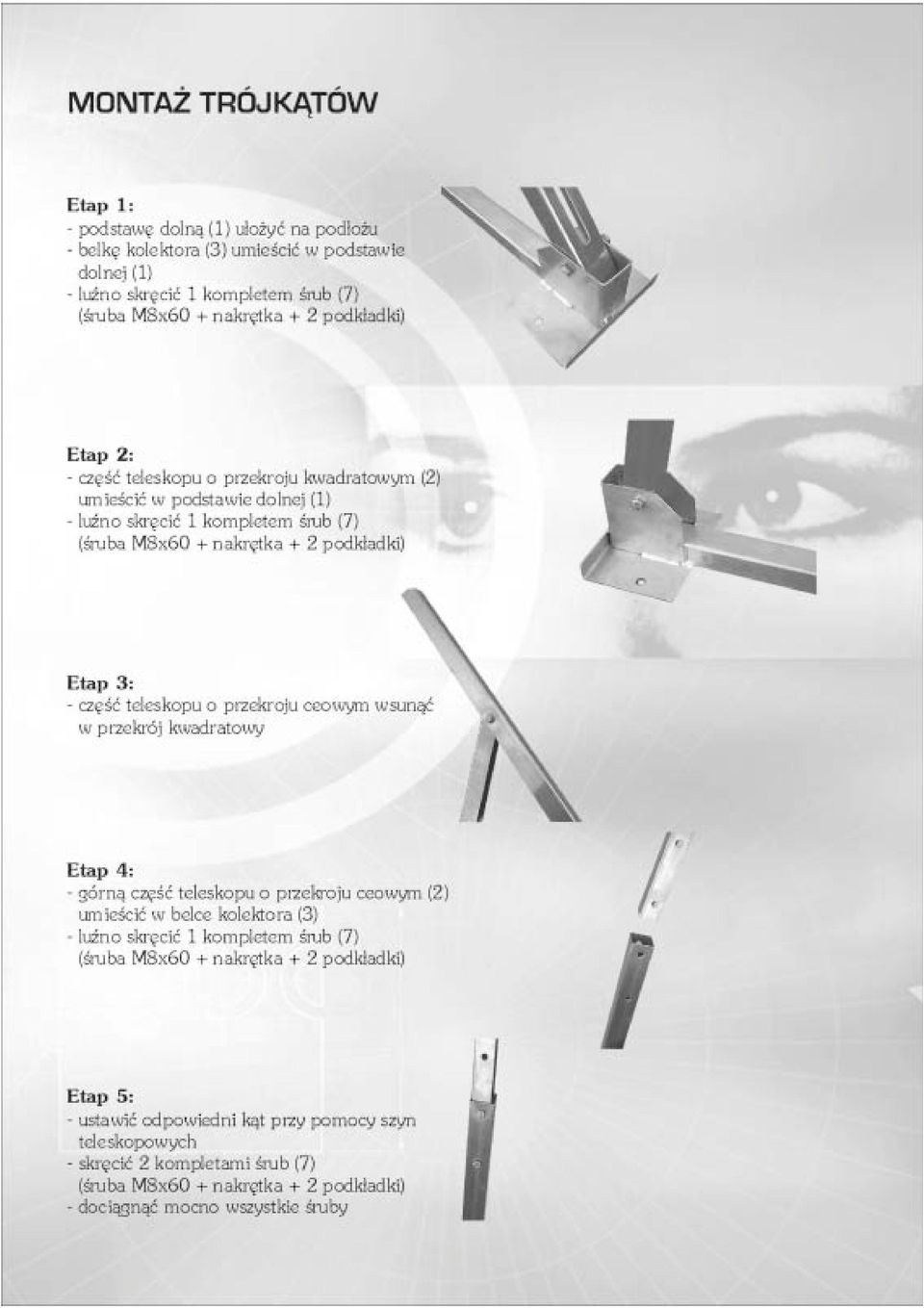

5 OGÓLNY OPIS MONTAŻU Zestawy do montażu na dachu zawierają kotwy krokwiowe (po dwie na kolektor). Zazwyczaj odstępy pomiędzy krokwiami wynoszą ok. 800 mm. Kotwy należy zamontować na dachu w taki sposób, aby oś środkowa kotwy pewnie opierała się na krokwi. Jeśli w optymalnym do montażu miejscu brak jest krokwi, należy zbudować pomiędzy dwoma sąsiednimi krokwiami belkę lub przejmę z kątownikami stalowymi lub trzewikami (konstrukcja pomocnicza). Kotwy krokwiowe stanowią stałe punkty oparcia dla dolnych i górnych teowników. 1 kolektor 2 teownik 3 mocowanie teownika 4 kotwa 5 szyna łącząca kotwy 6,7 dachówka KOTWY KROKWIOWE Pozycjonowanie kotw Ustalić pozycję kotw. Hak kotwy powinien zostać umieszczony w tzw. dolince dachówki W celu zamontowania kotw należy usunąć po 2 dachówki ( wg rysunku miejsca oznaczone litera P dotyczy haków nr 3,4 ) Poszczególne rodzaje kotw montuje się w nieco odmienny sposób 5

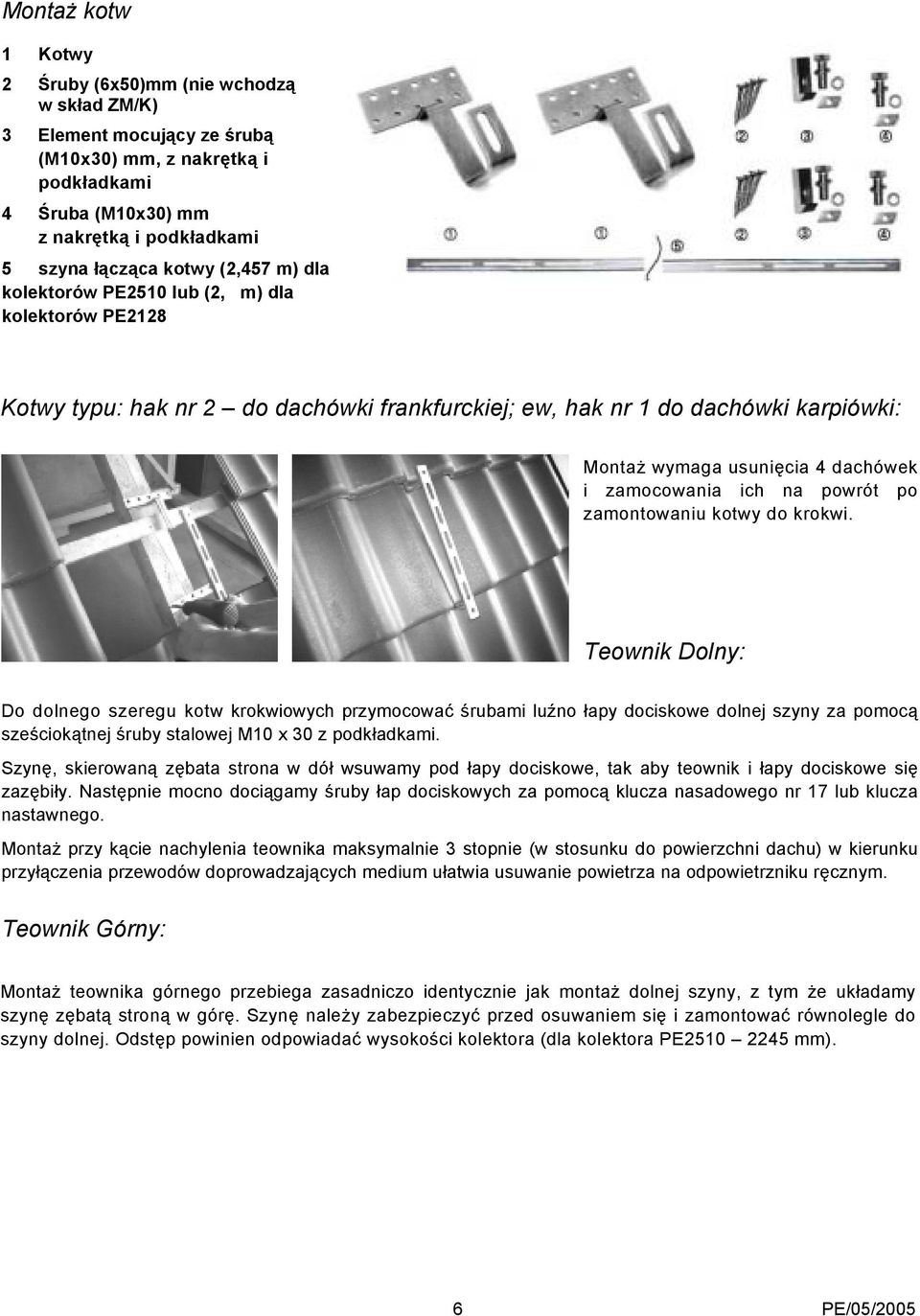

6 Montaż kotw 1 Kotwy 2 Śruby (6x50)mm (nie wchodzą w skład ZM/K) 3 Element mocujący ze śrubą (M10x30) mm, z nakrętką i podkładkami 4 Śruba (M10x30) mm z nakrętką i podkładkami 5 szyna łącząca kotwy (2,457 m) dla kolektorów PE2510 lub (2, m) dla kolektorów PE2128 Kotwy typu: hak nr 2 do dachówki frankfurckiej; ew, hak nr 1 do dachówki karpiówki: Montaż wymaga usunięcia 4 dachówek i zamocowania ich na powrót po zamontowaniu kotwy do krokwi. Teownik Dolny: Do dolnego szeregu kotw krokwiowych przymocować śrubami luźno łapy dociskowe dolnej szyny za pomocą sześciokątnej śruby stalowej M10 x 30 z podkładkami. Szynę, skierowaną zębata strona w dół wsuwamy pod łapy dociskowe, tak aby teownik i łapy dociskowe się zazębiły. Następnie mocno dociągamy śruby łap dociskowych za pomocą klucza nasadowego nr 17 lub klucza nastawnego. Montaż przy kącie nachylenia teownika maksymalnie 3 stopnie (w stosunku do powierzchni dachu) w kierunku przyłączenia przewodów doprowadzających medium ułatwia usuwanie powietrza na odpowietrzniku ręcznym. Teownik Górny: Montaż teownika górnego przebiega zasadniczo identycznie jak montaż dolnej szyny, z tym że układamy szynę zębatą stroną w górę. Szynę należy zabezpieczyć przed osuwaniem się i zamontować równolegle do szyny dolnej. Odstęp powinien odpowiadać wysokości kolektora (dla kolektora PE mm). 6

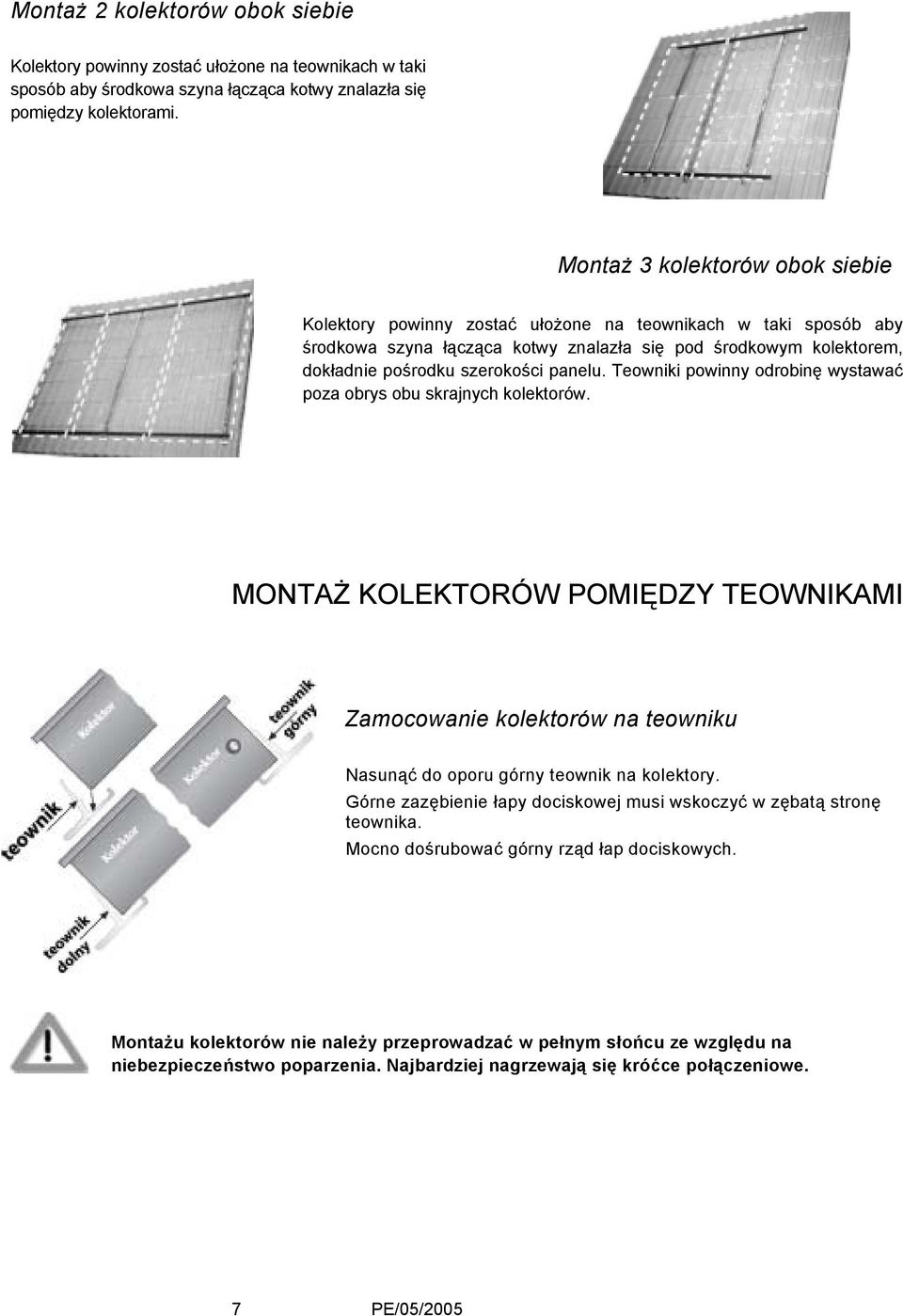

7 Montaż 2 kolektorów obok siebie Kolektory powinny zostać ułożone na teownikach w taki sposób aby środkowa szyna łącząca kotwy znalazła się pomiędzy kolektorami. Montaż 3 kolektorów obok siebie Kolektory powinny zostać ułożone na teownikach w taki sposób aby środkowa szyna łącząca kotwy znalazła się pod środkowym kolektorem, dokładnie pośrodku szerokości panelu. Teowniki powinny odrobinę wystawać poza obrys obu skrajnych kolektorów. MONTAŻ KOLEKTORÓW POMIĘDZY TEOWNIKAMI Zamocowanie kolektorów na teowniku Nasunąć do oporu górny teownik na kolektory. Górne zazębienie łapy dociskowej musi wskoczyć w zębatą stronę teownika. Mocno dośrubować górny rząd łap dociskowych. Montażu kolektorów nie należy przeprowadzać w pełnym słońcu ze względu na niebezpieczeństwo poparzenia. Najbardziej nagrzewają się króćce połączeniowe. 7

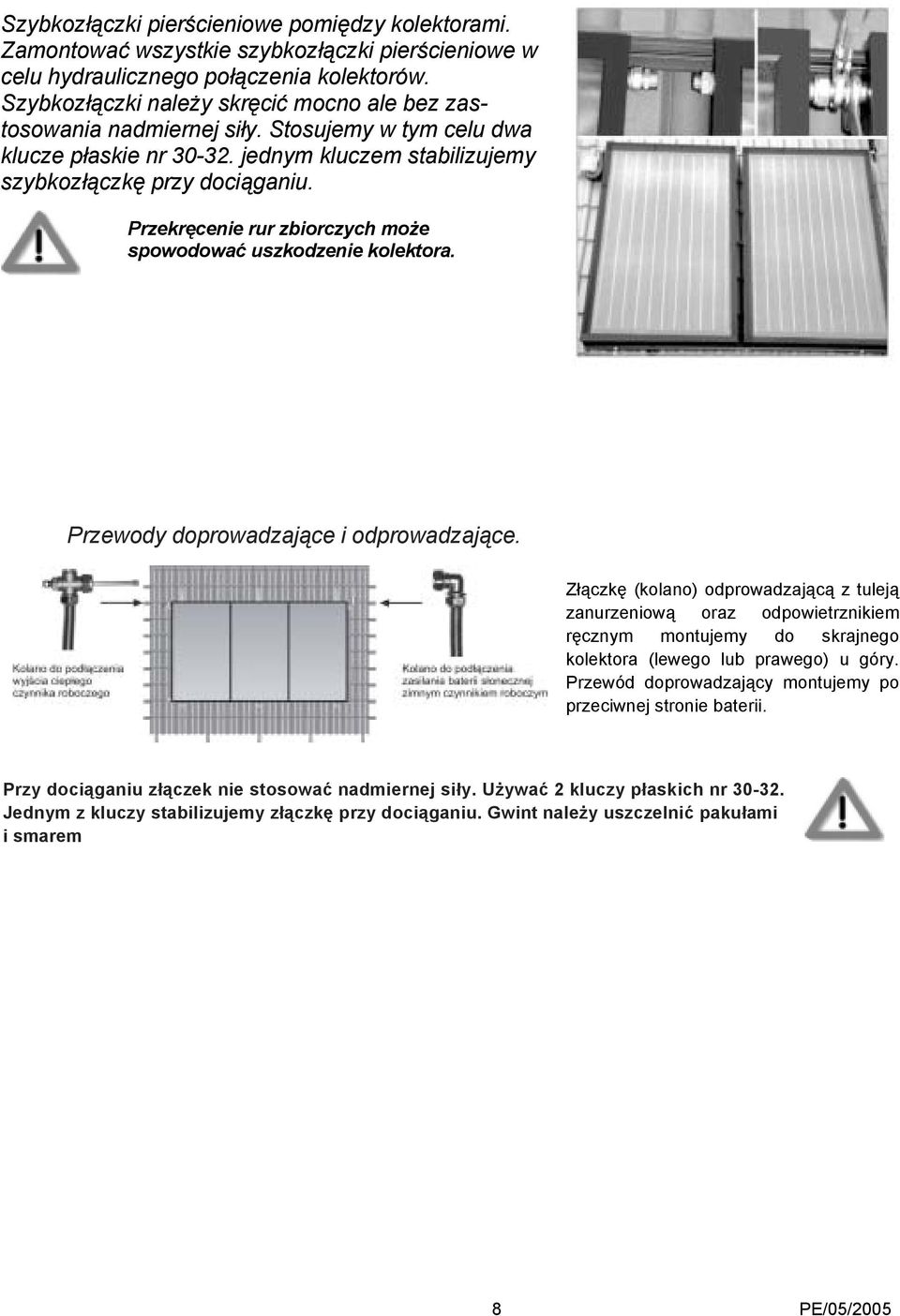

8 Szybkozłączki pierścieniowe pomiędzy kolektorami. Zamontować wszystkie szybkozłączki pierścieniowe w celu hydraulicznego połączenia kolektorów. Szybkozłączki należy skręcić mocno ale bez zastosowania nadmiernej siły. Stosujemy w tym celu dwa klucze płaskie nr jednym kluczem stabilizujemy szybkozłączkę przy dociąganiu. Przekręcenie rur zbiorczych może spowodować uszkodzenie kolektora. Przewody doprowadzające i odprowadzające. Złączkę (kolano) odprowadzającą z tuleją zanurzeniową oraz odpowietrznikiem ręcznym montujemy do skrajnego kolektora (lewego lub prawego) u góry. Przewód doprowadzający montujemy po przeciwnej stronie baterii. Przy dociąganiu złączek nie stosować nadmiernej siły. Używać 2 kluczy płaskich nr Jednym z kluczy stabilizujemy złączkę przy dociąganiu. Gwint należy uszczelnić pakułami i smarem 8

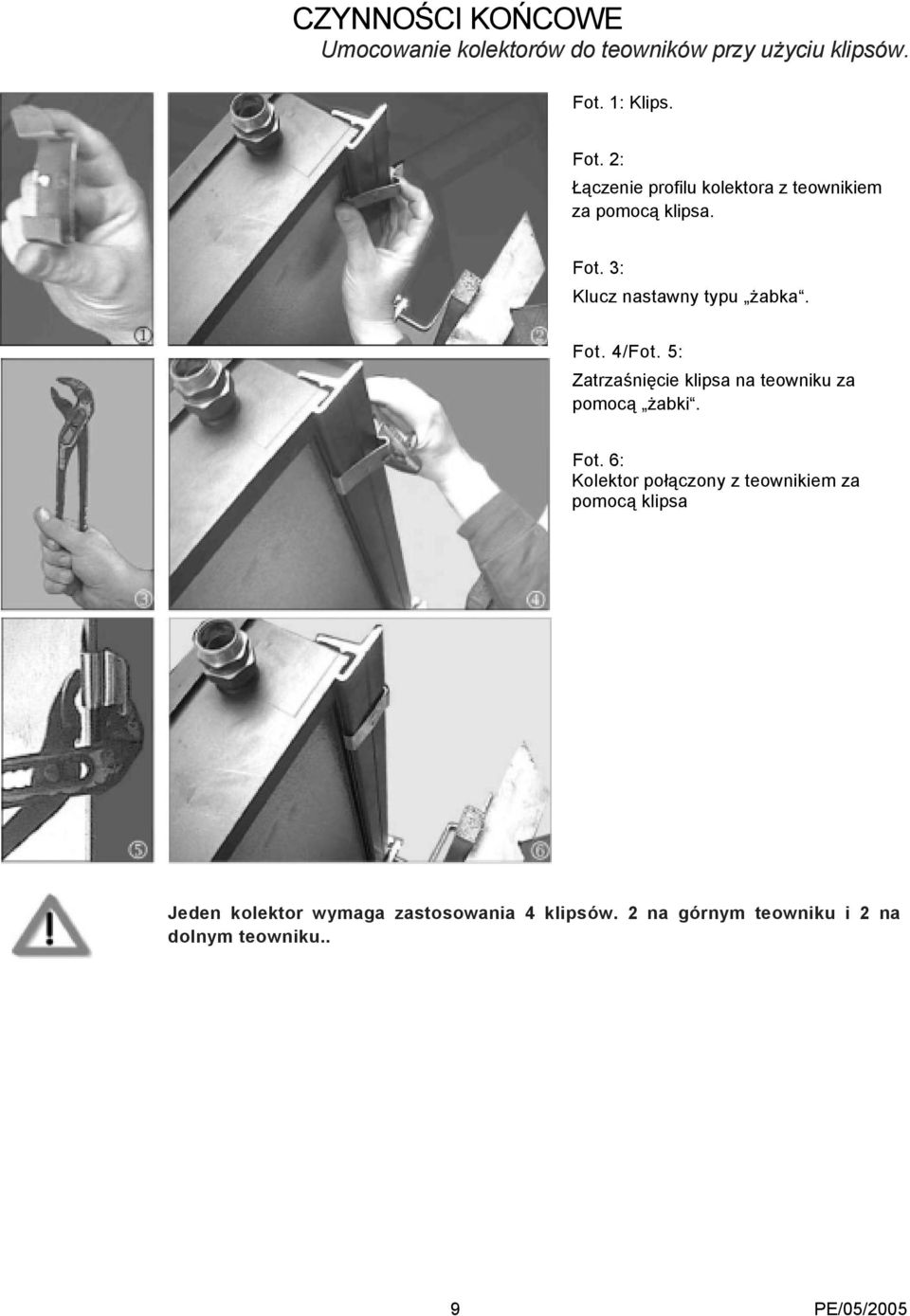

9 CZYNNOŚCI KOŃCOWE Umocowanie kolektorów do teowników przy użyciu klipsów. Fot. 1: Klips. Fot. 2: Łączenie profilu kolektora z teownikiem za pomocą klipsa. Fot. 3: Klucz nastawny typu żabka. Fot. 4/Fot. 5: Zatrzaśnięcie klipsa na teowniku za pomocą żabki. Fot. 6: Kolektor połączony z teownikiem za pomocą klipsa Jeden kolektor wymaga zastosowania 4 klipsów. 2 na górnym teowniku i 2 na dolnym teowniku.. 9

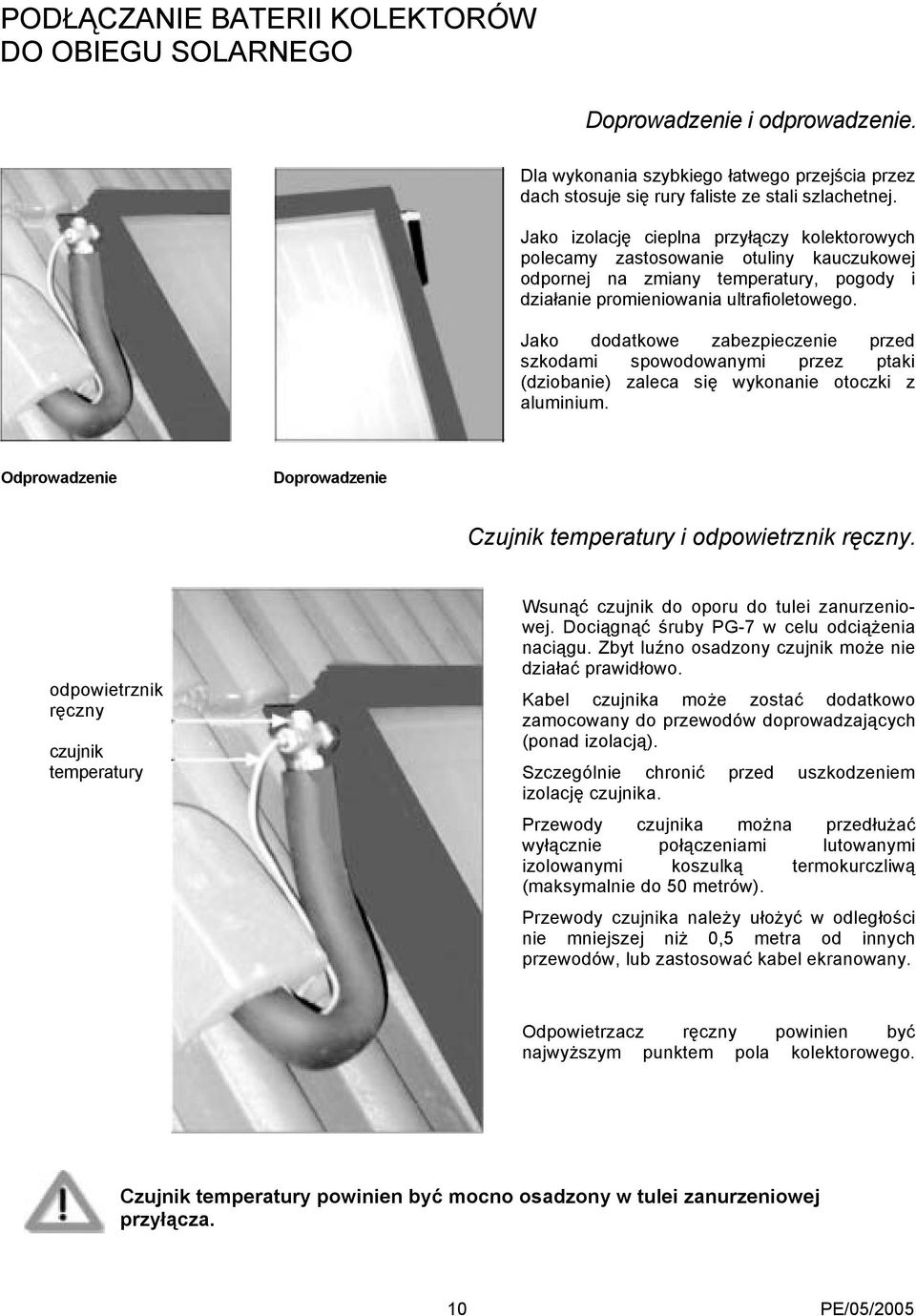

10 PODŁĄCZANIE BATERII KOLEKTORÓW DO OBIEGU SOLARNEGO Doprowadzenie i odprowadzenie. Dla wykonania szybkiego łatwego przejścia przez dach stosuje się rury faliste ze stali szlachetnej. Jako izolację cieplna przyłączy kolektorowych polecamy zastosowanie otuliny kauczukowej odpornej na zmiany temperatury, pogody i działanie promieniowania ultrafioletowego. Jako dodatkowe zabezpieczenie przed szkodami spowodowanymi przez ptaki (dziobanie) zaleca się wykonanie otoczki z aluminium. Odprowadzenie Doprowadzenie Czujnik temperatury i odpowietrznik ręczny. odpowietrznik ręczny czujnik temperatury Wsunąć czujnik do oporu do tulei zanurzeniowej. Dociągnąć śruby PG-7 w celu odciążenia naciągu. Zbyt luźno osadzony czujnik może nie działać prawidłowo. Kabel czujnika może zostać dodatkowo zamocowany do przewodów doprowadzających (ponad izolacją). Szczególnie chronić przed uszkodzeniem izolację czujnika. Przewody czujnika można przedłużać wyłącznie połączeniami lutowanymi izolowanymi koszulką termokurczliwą (maksymalnie do 50 metrów). Przewody czujnika należy ułożyć w odległości nie mniejszej niż 0,5 metra od innych przewodów, lub zastosować kabel ekranowany. Odpowietrzacz ręczny powinien być najwyższym punktem pola kolektorowego. Czujnik temperatury powinien być mocno osadzony w tulei zanurzeniowej przyłącza. 10

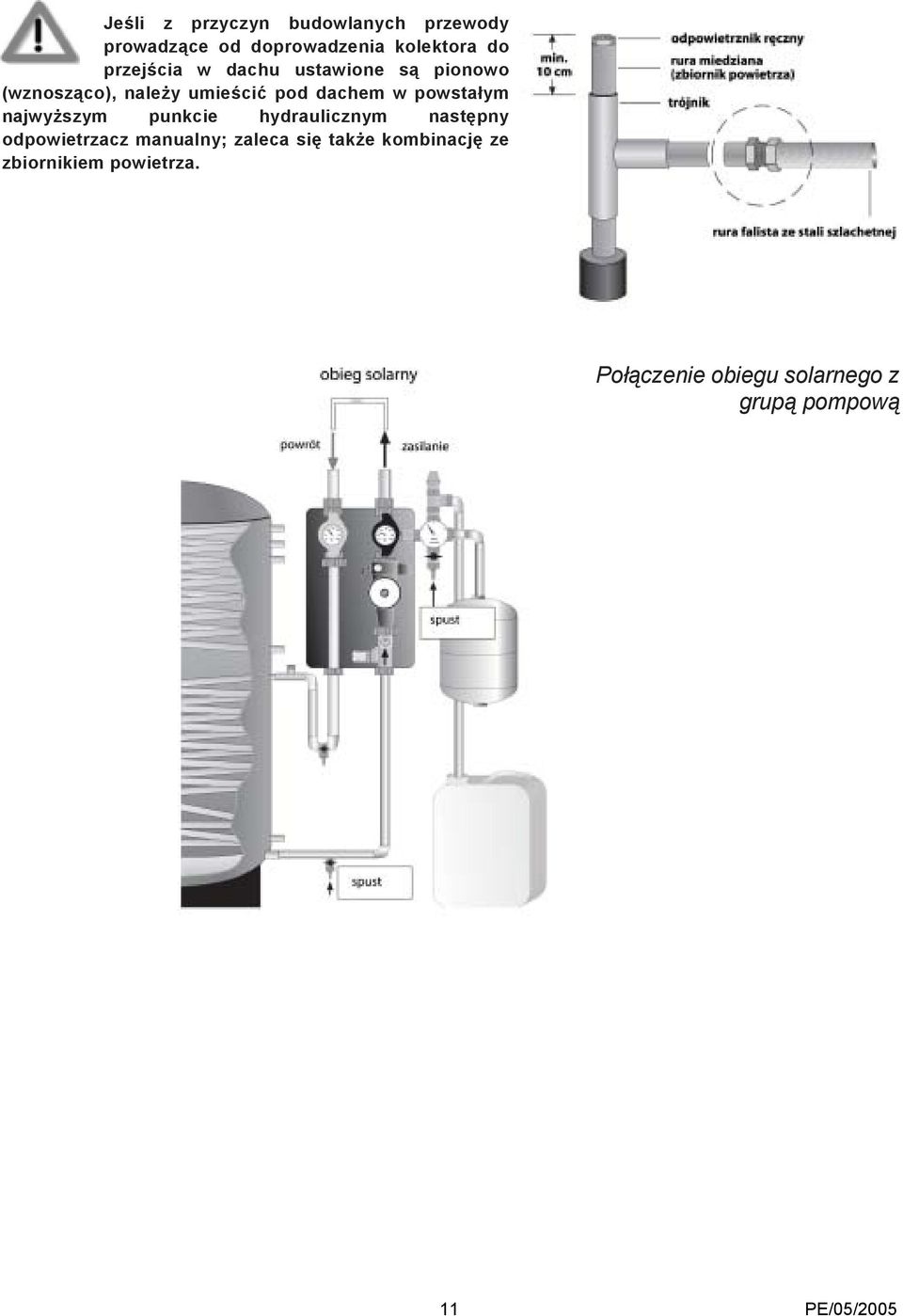

11 Jeśli z przyczyn budowlanych przewody prowadzące od doprowadzenia kolektora do przejścia w dachu ustawione są pionowo (wznosząco), należy umieścić pod dachem w powstałym najwyższym punkcie hydraulicznym następny odpowietrzacz manualny; zaleca się także kombinację ze zbiornikiem powietrza. Połączenie obiegu solarnego z grupą pompową 11
