REGULATOR MOCY BIERNEJ INSTRUKCJA MONTAŻU i OBSŁUGI

Transkrypt

1 REGULATOR MOCY BIERNEJ INSTRUKCJA MONTAŻU i OBSŁUGI PFC6DA PFC8DB PFC12DB INDEKS 1. PRZYCISKI I WSKAŹNIKI LED > Str OPIS > Str PRACA > Str SCHEMAT ELEKTRYCZNY INSTALACJI > Str MENU USTAWIEŃ PODSTAWOWYCH > Str USTAWIANIE HASŁA > Str OPCJA AUTOMATYCZNEGO WYKRYWANIA MOCY STOPNI > Str FUNKCJE POMIAROWE > Str USTAWIANIE COS ORAZ CZUŁOŚCI > Str TRYBY PRACY > Str TABELA ALARMÓW > Str DANE TECHNICZNE > Str PODŁĄCZENIE ZACISKÓW > Str WYMIARY > Str. 15 I!!! UWAGA!!! PRZED MONTAŻEM I UŻYTKOWANIEM PRZECZYTAJ INSTRUKCJĘ. BEZPIECZEŃSTWO PRODUKTU JEST ŚCIŚLE ZWIĄZANE Z JEGO UŻYCIEM ZGODNIE Z WYTYCZNYMI PRODUCENTA Strona 1

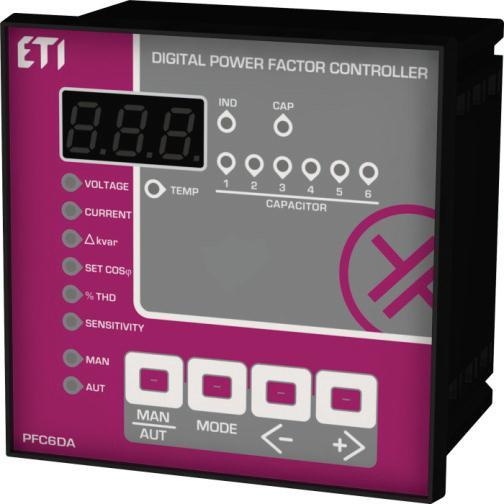

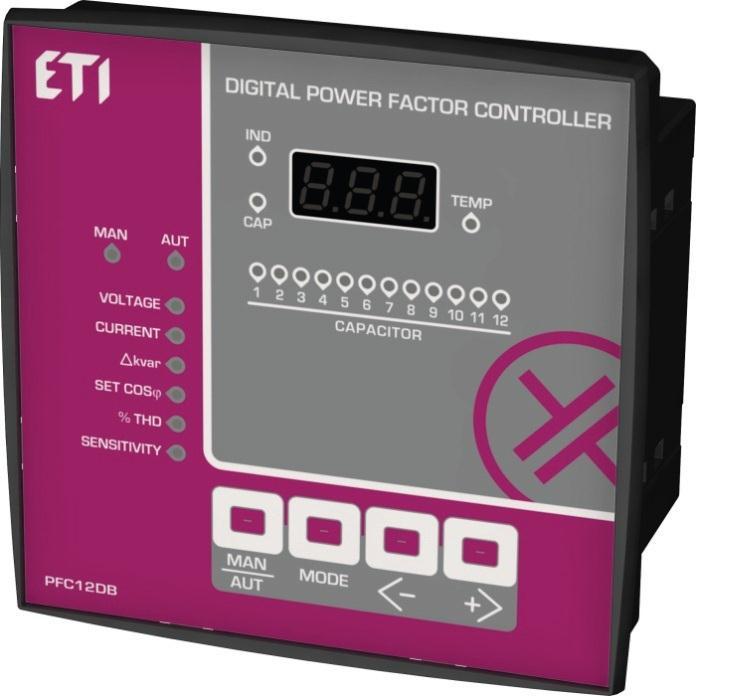

2 1 PRZYCISKI I WSKAŹNIKI LED: 1.1 Wskaźniki LED: - Obciążenie indukcyjne. - Obciążenie pojemnościowe. - Temperatura otoczenia (wewnętrzny czujnik temperatury). - Ręczny tryb pracy przekaźników wyjściowych. - Automatyczny tryb pracy przekaźników wyjściowych. - Napięcie wejściowe. - Prąd obciążenia. - Potrzebna moc (w kvar) do dostosowania Cos. - Cos ustawiony dla instalacji. - Współczynnik zawartości harmonicznych prądu w %. 1.2 Przyciski : - Opóźnienie na załączenie kolejnych stopni baterii. - Przycisk wyboru trybu pracy, Ręczny lub Automatyczny. - Menu pomiarów ( V, A, kvar, Cos, THD, Czułość ) - Zmniejszanie wybranej wartości. - Zwiększanie wybranej wartości. 2 - OPIS: Regulator reguluje i wyświetla wartość Cos mierząc jego wartość w sposób dokładny i niezawodny, z wyjątkiem ewentualnych błędów wynikających ze zużywania się elementów elektronicznych. Dzięki zastosowaniu odpowiednich podzespołów i algorytmów urządzenie sprawdza się nawet w instalacjach elektrycznych z wysoką zawartością składowych harmonicznych. Poprzez obliczanie pobieranej mocy biernej, pozwala na odpowiednie załączanie kolejnych stopni baterii kondensatorów, zapewniając ich najlepsze wykorzystanie i dopasowanie. 3 - PRACA: > Typ urządzenia: Po włączeniu urządzenia przez jedną sekundę wyświetlany jest typ regulatora z tabeli poniżej. > Sprawdzenie załączania stopni wyjściowych: Wymiary Typ Wyświetlacz LED Stopnie 96x96 PFC6DA x144 PFC8DB x144 PFC12DB Parametry P.01 to P.06 muszą być wcześniej zaprogramowane (5.1 Menu Ustawień Podstawowych). Wciskając przycisk lub poszczególne wyjścia i wskaźniki LED zostaną włączone pozwalając na wykonanie sprawdzenia połączeń. Strona 2

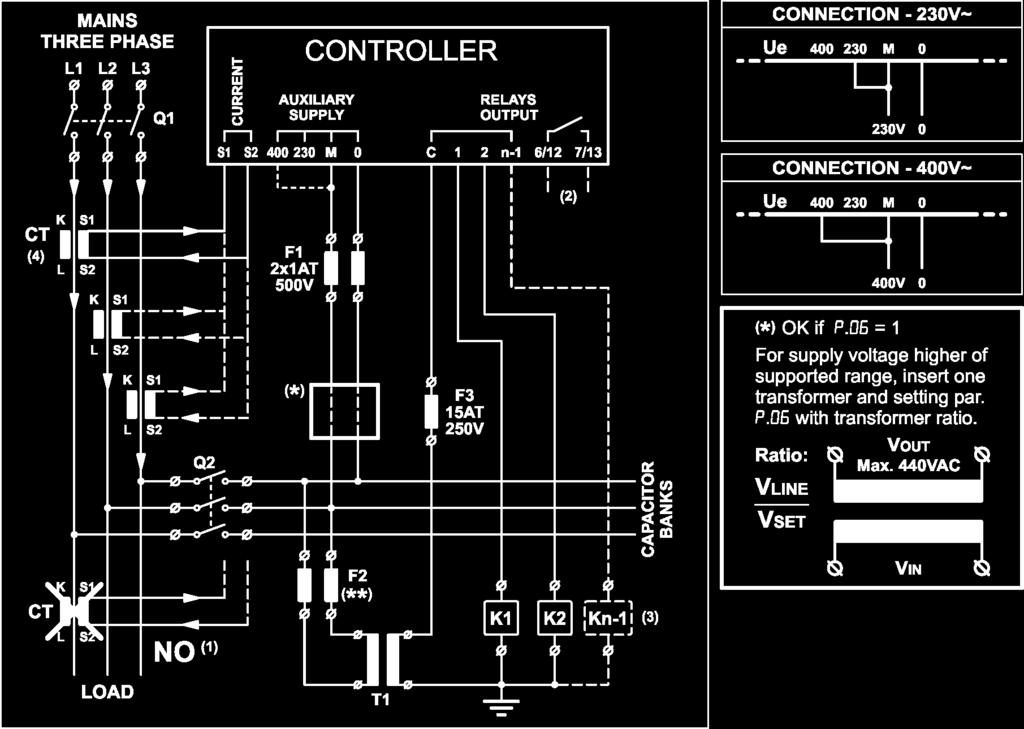

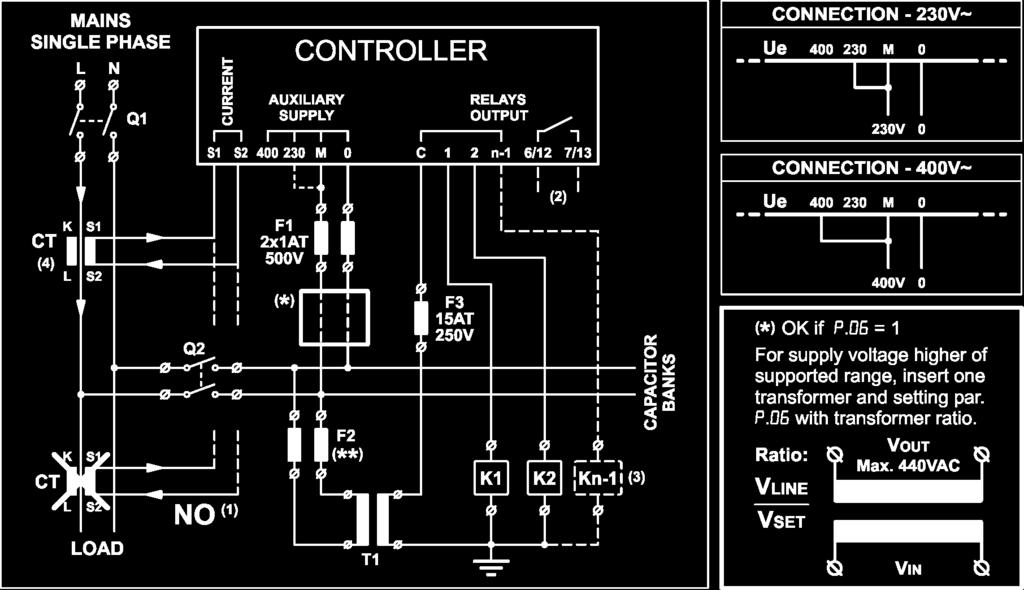

3 4 UKŁAD POŁĄCZEŃ REGULATORA: Podłączenie w układzie jednofazowym: (*) OK jeżeli P.06=1 Dla napięcia wyższego niż dopuszczalne zastosuj transformator i ustaw parameter P.06 Podłączenie w układzie trójfazowym: (*) OK jeżeli P.06=1 Dla napięcia wyższego niż dopuszczalne zastosuj transformator i ustaw parameter P.06 Q1 - Instalujący powinien przewidzieć odpowiedni rozłącznik dla baterii kondensatorów; powinien być on umieszczony w miejscu łatwo dostępnym i być odpowiednio oznaczony. (**) - Wartość musi być dobrana dla zastosowanego transformatora T1. Strona 3

4 UWAGA: Transformator separacyjny jest stosowany do: - Izolowania obwodu pomiarowego sterownika od obwodu głównego lub gdy napięcie znamionowe cewek styczników jest różne od napięcia obwodu głównego. (1) Przy złym połączeniu wartość mierzonego Cos pozostaje stała mimo załączania kondensatorów. Niezbędna jest zmiana podłączenia przekładnika prądowego. (2) Styk ostatniego kroku (do wykorzystania jako wyjście tradycyjne bądź alarmowe itp.). (3) Zobacz Menu Ustawień Podstawowych P.05 (5.1). (4) Zmiana przesunięcia fazowego w Menu Ustawień Zaawansowanych (5.2) (opcja ta umożliwia instalację regulatora w dowolnej konfiguracji przekładnik prądowy w dowolnej fazie, napięcie pomiarowe z dowolnych faz): Parametr Przekładnik prądowy Przesunięcie fazowe przy Cos = 1 Przekładnik prądowy Napięcie pomiarowe A.02 = 1 zgodnie 90 Przekładnik prądowy L1 Napięcie pomiarowe L3-L2 A.02 = 2 odwrotnie 270 A.02 = 3 zgodnie 30 Przekładnik prądowy L2 Napięcie pomiarowe L3-L1 A.02 = 4 odwrotnie 210 A.02 = 5 zgodnie 150 Przekładnik prądowy L3 Napięcie pomiarowe L1-L2 A.02 = 6 odwrotnie 330 Uwaga: jeżeli napięcie pomiędzy przewodem fazowym a neutralnym jest wyższe niż 230V oraz jeżeli napięcie międzyfazowe jest wyższe niż 400V należy zastosować zewnętrzny przekładnik prądowy. URUCHOMIENIE URZĄDZENIA Przy pierwszym uruchomieniu na wyświetlaczu pojawi się migające Ct, co oznacza, że musisz ustawić wartość strony pierwotnej przekładnika prądowego CT. a) Wciśnij przycisk, pojawi się parametr P.01. b) Wciśnij ponownie przycisk, pojawi się wartość parametru 000. c) Wciśnij przycisk dla zwiększenia lub przycisk dla zmniejszenia wartości ustawianej CT. d) Wciśnij przycisk aby zapisać żądaną wartość, na wyświetlaczu pojawi się SAV i urządzenie uruchomi się ponownie(restart). 5 MENU USTAWIEŃ PODSTAWOWYCH: 5.1 WEJŚCIE DO MENU USTAWIEŃ PODSTAWOWYCH: a) Regulator musi być ustawiony w tryb pracy ręcznej i wszystkie kondensatory muszą być wyłączone. b) Wciśnij przycisk i przytrzymaj przez 5 sekund. c) Na wyświetlaczu pojawi się SEt. d) Wskaźniki LED oraz zaczną migać z częstotliwością 500ms. e) Wciśnij przycisk, pojawi się parametr P.01. f) Wciśnij przycisk zwiększania lub w celu zmniejszania wartości. g) Wciśnij przycisk aby przejść do programowania następnego parametru, wciśnij jeszcze raz aby pokazać jego wartość. h) Wciśnij przycisk aby powrócić do zaprogramowanego parametru. i) Zaprogramuj wszystkie parametry do ostatniego P Strona 4

5 l) Wciśnij przycisk aby zapisać wszystkie ustawione wartości, na wyświetlaczu pojawi się SAV I powróci do Menu Ustawień Podstawowych. Wszystkie wskaźniki LED zaświecą na kilka sekund. j) Jeżeli na wyświetlaczu pojawi się Err, oznacza to błąd i brak możliwości zapisu ustawionych parametrów. W takim przypadku niezbędne będzie ponowne poprawne zaprogramowanie parametrów w Menu Ustawień Podstawowych. W celu szybkiego wyjścia z menu, wciśnij Menu Ustawień Podstawowych: na 3 sekundy zanim na wyświetlaczu pojawi się SAV. PARAMETR OPIS ZAKRES DOMYŚLNIE P.01 Prąd pierwotny przekładnika. Pierwsza migająca kropka na wyświetlaczu oznacza skalę w tys. 0 / P.02 Moc znamionowa najmniejszego stopnia baterii kondensatorów w kvar P.03 Napięcie znamionowe kondensatorów w woltach P.04 Czas ponownego załączenia się stopnia baterii w sekundach (czas rozładowania kondensatora) P.05 (LED 1) Moc 1 stopnia w kvar P.05 (LED 2) Moc 2 stopnia w kvar P.05 (LED X) Należy programować kolejne kroki jak wyżej z wyjątkiem ostatnich dwóch kroków. Zaprogramuj przedostatni krok moc danego stopnia w kvar bądź P.05 (LED N-1) zewnętrzny wentylator.(a) P.05 (LED N) P.06 Zaprogramuj ostatni krok moc danego stopnia w kvar lub wyjście alarmowe (b) Stosunek napięć transformatora (jeśli jest przy wyższych napięciach) (ex. V LINE / V SET = 500 / 400 = 1.25) FAn noa-nca (a) Zewnętrzny wentylator: wciskaj przycisk aż na wyświetlaczu pojawi się FAn Temperatury progowe ustala się w Menu Ustawień Zaawansowanych ustawiając parametry A.11 oraz A.12. (b) Wyjście alarmowe: kiedy na ekranie pojawi się 000, naciskaj przycisk, aż pojawi się znacznik nca (styk alarmu normalnie zamknięty) co oznacza zamknięty styk przy braku alarmu. Wciśnij jeszcze raz, pojawi się alarm z funkcją odwróconą a na wyświetlaczu wyświetli się noa. 5.2 WEJŚCIE DO ZAAWANSOWANEGO MENU USTAWIEŃ: a) Regulator musi być ustawiony w tryb pracy ręczny i wszystkie kondensatory muszą być wyłączone. b) Wciśnij przycisk, przytrzymaj przez 5 sekund. c) Na wyświetlaczu pojawi się SEt. d) Wskaźniki LED oraz zaczną migać z częstotliwością 500ms. e) Wciśnij i przytrzymaj razem przyciski oraz przez 2 sekundy aż na wyświetlaczu pojawi się St.A. f) Wciśnij przycisk, pojawi się A.01, wciśnij ponownie, pojawi się wartość parametru. g) Wciśnij przycisk w celu zwiększenia lub przycisk w celu zmniejszenia wartości. h) Wciśnij przycisk aby przejść do następnego programowanego parametru, wciśnij ponownie, pojawi się wartość parametru. Strona 5

6 i) Wciśnij przycisk aby powrócić do programowanego parametru. j) Zaprogramuj wszystkie parametry aż do A.19. k) Po zaprogramowaniu ostatniego parametru wciśnij przycisk w celu zapisu wartości, na wyświetlaczu pojawi się SAV ai nastąpi wyjście z Menu Ustawień Zaawansowanych. Wszystkie wskaźniki LED zaświecą na kilka sekund. l) Jeżeli na wyświetlaczu pojawi się Err, oznacza to błąd I brak możliwości zapisu ustawionych parametrów. W takim przypadku niezbędne będzie poprawne zaprogramowanie parametrów w Menu Ustawień Zaawansowanych. W celu szybkiego wyjścia z menu, wciśnij na 3 sekundy zanim na wyświetlaczu pojawi się SAV. Advance Set-up Menu: PARAMETR OPIS ZAKRES DOMYŚLNIE A.01 A.02 * Układ połączeń 0 = Trójfazowy 1 = Jednofazowy Podłaczenie przekładnika prądowego 1 = Przekładnik na L1 zgodnie 3 = Przekładnik na L2 zgodnie 5 = Przekładnik na L3 zgodnie 2 = Przekładnik na L1 odwrotnie 4 = Przekładnik na L2 odwrotnie 6 = Przekładnik na L3 odwrotnie A.03 Częstotliwość 1 = 50 HZ 2 = 60 HZ A.04 Interfejs szeregowy TTL 0 = wyłączony 1 99 = właczone ** A.05 Alarm od temperatury 0 = wyłączony = włączony 0 / ( C) A.06 Skala temperatury 0 = C 1 = F A.07 Alarm Współczynnika zawartości harmonicznych (%) I A.08 THD(%) Opóźnienie (w sekundach) A.09 A.10 A.11 A.12 Przekaźnik alarmu (zobacz tabela str.10) 0 = Brak 1 = Wszystkie 2 =A.HU 3 =A.LU 4 =A.HI 6 =A.HC 5 =A.LI 7 =A.LC Czas do wyłączenia wszystkich kondensatorów z powodu niskiego zasilania (w sekundach) 8 =A.tH 9 =A.CS Min. temp. do wyłączenia przekaźnika wentylatora(jeśli zaznaczyłeś w F ustaw właściwie) Max. temp. do załaczenia przekaźnika wentylatora(jeśli zaznaczyłeś w F ustaw właściwie) A.13 Główne napięcie trójfazowe z krokiem 5 A.14 Niezmienny wybór kroków (0=żaden) A.15 A.16 0 = kvar z odejmowaniem niezmiennych kroków Typ protokołu 1 = rzeczywiste kvar Proprietary 9600 Bds EVEN 1 Bit Stop 1 Modbus Bds EVEN 1 Bit Stop 2 Modbus 9600 Bds EVEN 1 Bit Stop 3 Modbus 4800 Bds EVEN 1 Bit Stop 4 Modbus 2400 Bds EVEN 1 Bit Stop 5 Modbus 1200 Bds EVEN 1 Bit Stop Strona 6

7 6 Modbus Bds ODD 1 Bit Stop 7 Modbus 9600 Bds ODD 1 Bit Stop 8 Modbus 4800 Bds ODD 1 Bit Stop 9 Modbus 2400 Bds ODD 1 Bit Stop 10 Modbus 1200 Bds ODD 1 Bit Stop 11 Modbus Bds NONE 1 Bit Stop 12 Modbus 9600 Bds NONE 1 Bit Stop 13 Modbus 4800 Bds NONE 1 Bit Stop 14 Modbus 2400 Bds NONE 1 Bit Stop 15 Modbus 1200 Bds NONE 1 Bit Stop 16 Proprietary 9600 Bds NONE 1 Bit Stop 17 Proprietary 4800 Bds NONE 1 Bit Stop A.17 Funkcja strefy nieczułości 0 = wyłączona = właczony A.18 Próg dla alarmu Cos 0 = wyłaczony =włączony 0 / / A.19 Opóźnienie pomiędzy kolejnymi krokami regulacji włacz / wyłącz (w sekundach z krokiem 0.1) * Kiedy wartość A.02 jest wyświetlana, poprzez wciśnięcie przycisków oraz, aktualny Cos jest niezwłocznie wyświetlany.. ** Wartość od 1 do 99 oznacza nr urządzenia kiedy jest ono podłączone przez interfejs szeregowy, wartości od 100 do 199 nie są używane. 5.3 W CELU USTAWIENIA PARAMETRÓW DOMYŚLNYCH: - Podczas wyświetlania parameteru A.01, wciśnij razem wszystkie przyciski na 5 sekund, na wyświetlaczu pojawi się SAV. Urządzenie uruchomi się ponownie(restart). UWAGA: Wszystkie ustawienia dokonane wcześniej zostaną skasowane, pojawią się w ich miejsce ustawienia domyślne. 5.4 WEJŚCIE DO MENU ALARMÓW: a) Regulator musi być ustawiony w tryb pracy ręczny i wszystkie kondensatory muszą być wyłączone. b) Wciśnij przycisk, przytrzymaj przez 5 sekund. c) Na wyświetlaczu pojawi się SEt. d) Wskaźniki LED oraz zaczną migać z częstotliwością 500ms. e) Wciśnij i przytrzymaj razem przyciski oraz przez 2 sekundy aż na wyświetlaczu pojawi się St.A. f) Wskaźniki LED oraz zaczną migać z częstotliwością 500ms. g) Wciśnij przycisk I przytrzymaj przez 5 sekund. h) Na wyświetlaczu pojawi się A.HU. i) Wciśnij przycisk aby przejść do parametru alarmu, na wyświetlaczu pojawi się E.nb j) Wciśnji przycisk aby przejść do ustawienia wartości. k) Wciśnji przycisk aby zwiększyć lub przycisk aby zmniejszyć wartość. l) Wciśnji przycisk aby przejść do następnego parametru alarmu, wyświetlaczu pojawi się d.t Strona 7

8 m) Wciśnij przycisk aby przejść do ustawienia wartości. n) Wciśnij przycisk aby zwiększyć lub przycisk aby zmniejszyć wartość. o) Wciśnij przycisk aby przejść do parametru alarmu, na wyświetlaczu pojawi się d.u. p) Wciśnij przycisk aby przejść do ustawienia wartości. q) Wciśnij przycisk aby zwiększyć lub przycisk aby zmniejszyć wartość. r) Wciśnij przycisk aby przejść do parametru alarmu, na wyświetlaczu pojawi się d IS. s) Wciśnij przycisk aby przejść do ustawienia wartości. t) Wciśnij przycisk aby zwiększyć lub przycisk aby zmniejszyć wartość. u) Wciśnij przycisk na wyświetlaczu pojawi się A.HU. v) Wciśnij przycisk aby przejść do następnego alarmu. w) Powtarzaj procedure od punktu i) w celu ustawienia wszystkich parametrów. x) Kiedy na wyświetlaczu pojawi się A.CS, aby wyjść z Menu Alarmów, wciśnij aby zapisać dane, na wyświetlaczu pojawi się SAV I nastąpi wyjście. y) Wszystkie wskaźniki led zaświecą się na kilka sekund. z) Jeżeli na wyświetlaczu pojawi się Err, oznacza to błąd I brak możliwości zapisu ustawionych parametrów. W takim przypadku niezbędne będzie poprawne zaprogramowanie parametrów w Menu Alarmów. W celu szybkiego wyjścia z menu, wciśnij Ustawienia Menu Alarmów: PARAMETR Opis na trzy sekundy zanim na wyświetlaczu pojawi się SAV. Włączenie/wyłączenie alarmu E.nb(domyślnie) Zakres wartości d.t.(domyślnie) jednostka czasu d.u.(domyślnie) Odłączenie stopni d IS.(domyślnie) A.HU Za wysokie napięcie (1) (15) Min/Sec (Min) (1) A.LU Za niskie napięcie (1) (5) Min/Sec (Sec) (0) A.HI Za wysoki prąd (1) (2) Min/Sec (Min) (0) A.LI Za niski prąd (1) (5) Min/Sec (Sec) (1) A.HC Przekompensowanie (1) (2) Min/Sec (Min) (0) A.LC Niedokompensowanie (1) (15) Min/Sec (Min) (0) A.ot Za wysoka temperatura (1) (10) Min/Sec (Sec) (0) Za duży współczynnik A.tH (1) (3) Min/Sec (Sec) (1) THD % I A.CS niski Cos (1) (60) Min/Sec (Sec) (0) PARAMETR E.nb d.t. OPIS Włączenie alarmu: jeżeli 1 = włączony, if a 0 = wyłączony. Wartość opóźnienia dla włączenia wyjścia alarmowego bądź wyświetlania alarmu na wyświetlaczu. Strona 8

9 d.u. d IS. Wybierz Min = Minuty or Sec = Sekundy. W przypadku alarmu kroki odłączania: jeżeli 1 = włączony, if a 0 = wyłączony. 6 USTAWIANIE HASŁA: Domyślne hasło to 000 i nie jest aktywne. a) Regulator musi być ustawiony w tryb pracy ręczny i wszystkie kondensatory muszą być wyłączone. b) Wciśnij przycisk i przytrzymaj przez 5 sekund. c) Na wyświetlaczu pojawi się SEt. d) Wskaźniki LED oraz zaczną migać z częstotliwością 500ms. e) Wciśnij przycisk I przytrzymaj przez 10 sekund aż na wyświetlaczu pojawi się S.PS. f) W celu zmiany hasła użyj przycisków lub. g) Aby zapisać nowe hasło wciśnij przycisk I przytrzymaj przez 5 sekund aż na wyświetlaczu pojawi się SAV. h) Aby wyjść bez zapisywania hasła wciśnij przycisk kiedy wyświetlana jest wartość hasła. i) Teraz możesz przeglądać parametry bez możliwości ich modyfikacji. l) Kiedy próbujesz zmienić parametr na wyświetlaczu pojawia się PAS musisz użyć przycisków lub aby wpisać hasło i potwierdzić je wciskając przycisk. m) Jeśli hasło jest prawidłowe masz dostęp do edycji parametrów. Po 5 minutach regulator zostaje ponownie zabezpieczony. n) Jeżeli hasło jest niepoprawne na wyświetlaczu wyświetli się Err. o) Kiedy urządzenie zażąda hasła masz 30 sekund na jego wprowadzenie w przeciwnym razie system powróci do stanu normalnej pracy. p) Aby wyłaczyć hasło ustaw wartość 000, lub w wyjątkowych przypadkach wykonaj reset (5.3 Ustawianie Parametrów Domyślnych). 7 - OPCJA AUTOMATYCZNEGO WYKRYWANIA MOCY STOPNI: a) Regulator musi być ustawiony w tryb pracy ręczny i wszystkie kondensatory muszą być wyłączone. b) Wciśnij przycisk i przytrzymaj przez 5 sekund. c) Na wyświetlaczu pojawi się SEt. d) Wskaźniki LED oraz zaczną migać z częstotliwością 500ms. e) Wciskaj przycisk aż na wyświetlaczu pojawi się parametr P.05 f) Wciśnij przycisk i przytrzymaj przez 10 sekund aż na wyświetlaczu pojawi się Aut i rozpocznie się proces automatycznego wykrywania mocy stopni. Operacja ta może potrwać kilka minut, po zakończeniu na wyświetlaczu pojawi się P.05.. Ostrzeżenie, podczas wykrywania mocy stopni obciążenie musi być stabilne w przeciwnym przypadku mogą zostać ustawione błędne wartości stopni. Po zakończeniu wykrywania zawsze możesz sprawdzić ręcznie czy ustawione wartości są poprawne. g) Wciśnij przycisk aby zobaczyć wartości poszczególnych stopni. h) Jeżeli wartość jest niewłaściwa wciśnij przycisk aby zwiększyć lub aby zmniejszyć. Strona 9

10 i) Teraz wciśnij przycisk w celu zapisu ustawień, na wyświetlaczu pojawi się SAV I nastąpi przejście do Menu Ustawień Podstawowych. Wszystkie wskaźniki LED zaświecą się na kilka sekund. UWAGA: Pojemności poniżej 100 var są oznaczane jako 0. 8 FUNKCJE POMIAROWE: a) Podczas pracy wyświetlacz pokazuje Cos instalacji oraz rodzaj obciążenia: indukcyjne lub pojemnościowe. Jeżeli podczas wyświetlania Cos pierwsza cyfra dziesiętna miga oznacza to, że system pracuje jako generator gdyż przekładnik jest źle podłączony (zweryfikuj podłączenie przekładnika prądowego lub zmodyfikuj parameter A.02 b) Przyciskaj przycisk w celu przewijania dostępnych pomiarów identyfikowanych przez odpowiadające im wskaźniki LED. c) Jeżeli wartość jest powyżej 1000, miejsce dziesiętne będzie świecić. Jeżeli wartość jest poniżej 1000 miejsce dziesiętne jest zostaje zmian. d) Wybierz pomiar, aby na wyświetlaczu pojawiła się wartość mocy kvar niezbędnej do osiągnięcia żądanego Cos. Po wciśnięciu przycisku na wyświetlaczu pojawi się właściwa wartość obliczona przez regulator minimalnego stopnia ustawionego w P.02. Po wciśnięciu przycisku, wyświetlacz pokaże ilość niezbędnych stopni (zaprogramowanych w P.02), które będą konieczne do osiągnięcia pożądanego Cos. e) Jeżeli przy kvar wskaźnik LED świeci, obciążenie ma charakter indukcyjny i trzeba załączyć kondensator w celu osiągnięcia zaprogramowanej wartości Cos. f) Jeżeli przy kvar wskaźnik LED świeci, obciążenie ma charakter pojemnościowy i trzeba wyłączyć kondensator w celu osiągnięcia zaprogramowanej wartości Cos. g) Wciśnij przycisk w celu weryfikacji odpowiedniej liczby stopni, które muszą być właczone(obciążenie indukcyjne) lub wyłączone (obciążenie pojemnościowe) w celu osiągnięcia zaprogramowanej wartości Cos. h) Jeśli żaden przycisk nie zostanie wciśnięty przez 30 sekund wyświetlacz powróci do wyświetlania Cosinstalacji. i) Wybierz pomiar, na wyświetlaczu pojawi się napięcie wejściowe. Wciśnij i przytrzymaj, na wyświetlaczu pojawi się całkowita wartość kva układu. Wciśnij i przytrzymaj, na wyświetlaczu pojawi się całkowita wartość kw układu. W trybie ręcznym przytrzymaj razem oraz, wskaźnik LED zacznie migać a na wyświetlaczu pojawi się maksymalna wartość napięcia. l) Wybierz pomiar, na wyświetlaczu pojawi się prąd obciążenia fazy. Wciskając i przytrzymując, na wyświetlaczu pojawi się całkowita wartość kvar układu. W trybie ręcznym wciśnij razem oraz, wskaźnik LED zacznie migać a na wyświetlaczu pojawi się maksymalna wartość prądu. m) Wybierz pomiar, na wyświetlaczu pojawi się wartość temperatury otoczenia. Strona 10

11 Poprzez przytrzymanie przycisku, na wyświetlaczu pojawi się liczba godzin pracy urządzenia. W trybie ręcznym wciśnij razem przyciski oraz, wskaźnik LED zacznie migać a na wyświetlaczu pojawi się wartość maksymalnej wartość temperatury. n) Wybierz pomiar, na wyświetlaczu pojawi się zawartość wyższych harmonicznych prądu w %. W trybie ręcznym wciśnij razem przyciski oraz, wskaźnik LES miga a wyświetlacz pokaże maksymalną wartość THD. 9 USTAWIANIE COS I CZUŁOŚCI: 9.1 Ustawianie Cos : Wciskaj przycisk aż wskaźnik LED się włączy. Wciśnij przycisk w celu zwiększania lub przycisk w celu zmniejszania wartości. Świecący wskaźnik LED oznacza, że chwilowy Cosinstalacji ma charakter indukcyjny. Świecący wskaźnik LED oznacza, że chwilowy Cosinstalacji ma charakter pojemnościowy. 9.2 Czułość: Wartość ta odnosi się do czasu, w którym regulator mierzy średnią Cos instalacji i załącza odpowiedni stopień baterii. Jednostką czułości jest: sek/kvar ( Kvar-ów najmniejszego kondensatora zaprogramowana w P.02). > Wciskaj przycisk aż wskażnik LED się włączy. > Wciśnij przycisk lub w celu modyfikacji wartości zaprogramowanej czułości. > Cały czas trzeba mieć na uwadze, że czas potrzebny na włączenie przekaźnika kolejnego stopnia jest zależny od czasu ponownego załączenia (P.04). 9.3 Przykład: Jeżeli potrzebujemy włączyć 20 kvar. Parametry zaprogramowane w regulatorze: P.02 najmniejszy stopień: 10 kvar Zaprogramowana czułość: 60 sek/kvar (najmniejszy stopień na P.02) Mamy: Potrzebna moc bierna 20 kvar jest równa 2 x 10 kvar (najniższy stopień na P.02) Dlatego, regulator włączy stopień po czasie: 60sec / 2 = 30sec 10 TRYBY PRACY:!!! UWAGA!!! Tryb pracy nie może być zmieniony jeśli wskaźniki LED kvar, Set Cos lub SENSITIVITY świecą. 1. Wciśnij przycisk na 1 sekundę w celu wybrania trybu pracy (Ręczny lub Automatyczny). 2. Wskaźnik LED lub zaświeci przy wybranym trybie. 3. Tryb pracy pozostaje w pamięci nawet w przypadku zaniku napięcia zasilania. Uwaga: Jeśli jakieś stopnie baterii są włączone przy przełączeniu z trybu automatycznego w ręczny zostaną odłączone. Strona 11

12 10.1 TRYB PRACY RĘCZNY: W ręcznym trybie pracy stan poszczególnych przekaźników jest zapamiętany nawet w przypadku braku zasilania urządzenia Kiedy zasilanie powróci, urządzenie powraca do zapamiętanego stanu. 1. Widząc aktywny wskaźnik, wciśnij przycisk lub w celu wybrania do załączenia przekaźnika wyjściowego, odpowiadający mu wskaźnik LED zaświeci. 2. Wciśnij przycisk na 5 sekund po wybraniu stopnia w celu zmiany jego stanu (włączony lub wyłączony). 3. Powtórz operację dla następnych stopni w celu sprawdzenia. 4. Jeśli ostatnie wyjście jest wykorzystywane jako przekaźnik alarmowy, nie może być sprawdzony ręcznie. Uwaga: W trybie ręcznym regulator kontroluje czas niezbędny na ponowne załączenie poszczególnych stopni (taki sam jak czas rozładowania kondensatora P.04), dlatego aby włączyć ponownie ten sam stopień niezbędne jest odczekanie tego zaprogramowanego czasu TRYB PRACY AUTOMATYCZNY: Podczas pracy automatycznej regulator PFC dostosowuje Cos instalacji do zaprogramowanego. 1. Jeśli wskaźnik LED miga, regulator jest gotowy do załączania i wyłączania stopni baterii. 2. Jeżeli czas reakcji wydaje się zbyt długi to najprawdopodobniej regulator czeka na upłynięcie czasu na ponowne załączenie stopnia(p.04). 3. Urządzenie wykorzystuje najlepszą kombinację z opcji dostępnych poniżej (po kolei od najważniejszej): a) Potrzebna moc bierna. b) Czas ponownego załączenia dla wybranego stopnia. c) Ilość załączeń potrzebnych do uzyskania pożądanej wartości Cos. d) Ilość efektywnych stopni i połączeń. e) Całkowity czas potrzebny dla stopni/połączeń. 4. Oprogramowanie zawiera również funkcję ochrony kondensatorów przed zbyt częstym załączaniem/wyłączaniem kiedy sterownik próbuje korygować Cos instalacji gdy dostępny kondensator jest za duży. Nowy mierzony Cos musi być mniejszy niż 1.00 po włączeniu kondensatora. 11 TABELA ALARMÓW: 1. W ręcznym trybie pracy alarmy są jedynie wyświetlane na wyświetlaczu. 2. Wciskając przycisk wyświetlany alarm można czasowo skasować a odczyt posłuży do sprawdzenia przyczyny alarmów. Jeżeli przez 30 sekund nie naciśniesz żadnego przycisku powróci alarm wyświetlany przed skasowaniem. KOD Opis Opóźnienie (domyślnie) Parametr zadziałania Wskaźnik LED A.HU Za wysokie napięcie 15min Napięcie wyższe o 10% od ustawionego. Wyświetla A.HU miga dioda VOLTAGE A.LU Za niskie napięcie 5sek Napięcie poniżej -15% ustawionej wartości, Wyświetla A.LU miga dioda VOLTAGE A.HI Za wysoki prąd 2min Wartość prądu przekracza 110% wartości znamionowej. Wyświetla A.HI miga dioda CURRENT Strona 12

13 A.LI Za niski prąd 5sek Wartość prądu jest mniejsza niż 2.5% wartości znamionowej. Jeżeli stan alarmowy utrzymuje się dłużej niż 2 minuty to wyjścia zostają wyłączone. Wyświetla A.LI miga dioda CURRENT A.HC A.LC A.Ot A.tH Przekompensowanie Niedokompensowanie Za wysoka temperatura Za wysoki współczynnik THD % I 2min 15min 10sek 5sek Kondensatory nie są załączone a wartość Cos jest większa od wartości zadanej. Wszystkie kondensatory są załączone a Cos jest mniejszy od wartości zadanej. Temperatura w odniesieniu do ustawionej wartości A.05. Kiedy mierzone THD jest wyższe od wartości ustawionej w A.07. Wyświetla A.HC na przemian z wartością Cos Wyświetla A.LC na przemian z wartością Cos Wyświetla A.Ot na przemian z wartością Cos wyświetla A.tH na przemian z THD% A.PS Błąd konfiguracji parametrów - Parametry konfigurowalne odczytywane przez EEPROM nie są prawidłowe. W celu przywrócenia niezbędne jest ich ponowne skonfigurowanie przez użytkownika. Wyświetla A.PS A.PC Regulacja/ustawienia Błąd parametrów - Ustawienia parametrów odczytywanych przez EEPROM nie są prawidłowe. Urządzenie pracuje z parametrami domyślnymi. Występuje błąd w obliczeniach.. Użytkownik nie może dokonać zmian. Należy odesłać urządzenie do producenta. Wyświetla A.PC A.PU Błąd parametrów - Ustawienia parametrów odczytywanych przez EEPROM nie są prawidłowe. (ustawienia Cos, czułość, tryby pracy). Skontaktować się z producentem. Wyświetla A.PU A.EE Błąd EEPROM - Tylko podczas testów można stwierdzić, czy EEPROM działa nieprawidłowo. Skontaktować się z producentem. Wyświetla A.EE A.Fr Błąd częstotliwości 0 Jeżeli częstotliwość jest na poziomie +-5% ustawionej wartośći A.03. Sprawdź parameter A.03. Częstotliwość jest sprawdzana tylko po włączeniu zasilania. Wyświetla A.Fr A.CS Niski Cos 60sek Jeżeli Cos ma awrtość mniejszą od ustawionej w parametrze A.18. Wyświetla A.CS na przemian z wartością Cos Strona 13

14 12 DANE TECHNICZNE: Obwód zasilania Model 96x96 Model 144x144 Napięcie zasilania 230/400V~ 230/400V~ Zakres pracy -15% +10% Ue -15% +10% Ue Częstotliwość 50 or 60Hz 50 or 60Hz Pobór mocy L/L - 400V 5.8 VA 6.1 VA Czas odporności na mikroprzerwy <6ms <6ms Kategoria przeciążeniowa Klasa II Klasa II Wejście prądowe Model 96x96 Model 144x144 Prąd znamionowy 5A 5A Zakres operacyjny A A Napięcie znamionowe 230V~ 230V~ Odporność na przeciążenia 1.1Ie 1.1Ie Odporność na prąd szczytowy 10 Ie przez 1sek 10 Ie przez 1sek Kategoria przeciążeniowa Klasa II Klasa II Zakres pomiaru i regulacji Model 96x96 Model 144x144 Zakres odczytu napięcia V V Zakres odczytu prądu A A Rodzaj odczytu prądu I napięcia TRMS TRMS Zakres regulacji Cos 0.85 indukcyjny 0.95 pojemnościowy 0.85 indukcyjny 0.95 pojemnościowy Czułość s/krok s/krok Czas ponownego zał. tego samego stopnia sekund sekund FFT Widmo harmonicznych THD% - 64st THD% - 64st Wyjścia przekaźnikowe Model 96x96 Model 144x144 Ilość wyjść Rodzaj zestyku 1NO 1NO Maks. Obciąż. wyjścia przekaźnikowego 8A 250V (AC1) 8A 250V (AC1) Maks. Obciążenie styków wyjściowych 10A 10A Kategoria izolacji/napięcie izolacji VDE0110 C/250 - B/400 C/250 - B/400 Maksymalne napięcie przełączenia 250V 250V Wytrzymałość elektryczna 20 x 10 6 cykli 20 x cykli Wytrzymałość mechaniczna 100 x 10 3 cykli 100 x 10 3 cykli Obudowa i połączenia Model 96x96 Model 144x144 Typ przewodu przyłączeniowego Tylko 90 C - 1.5/2.5mm 2-16/14 AWG Tylko 90 C - 1.5/2.5mm 2-16/14 AWG Typ obudowy Montaż tablicowy 96x96 Montaż tablicowy 144x144 Temperatura pracy -10 / +50 C -10 / +50 C Maksymalna wysokość użytkowania Do 2000m Do 2000m Stopień zanieczyszczenia 2 2 Izolacja elektryczna sieć/styk 4 kv 4 kv Stopień ochrony IP41 Przód - IP20 Zaciski IP41 Przód - IP20 Zaciski Odporność na wilgotność względną 95 RH% 95 RH% powietrza Wymiary 96 x 96 x 74mm 149 x 149 x 60mm Waga 350g - 370g 520g - 540g - 650g - 700g Interfejs szeregowy Model 96x96 Model 144x144 TTL Standard Standard Protokół komunikacyjny Zastrzeżony/ MODBUS RTU Zastrzeżony / MODBUS RTU Typ złącza RJ11 RJ11 EC Dyrektywy: /95/EC - Low Voltage /108/EC - EMC Zgodność z normami: Znak CE - IEC EN IEC EN IEC EN IEC EN IEC EN IEC EN IEC EN IEC EN IEC EN IEC EN IEC EN Strona 14

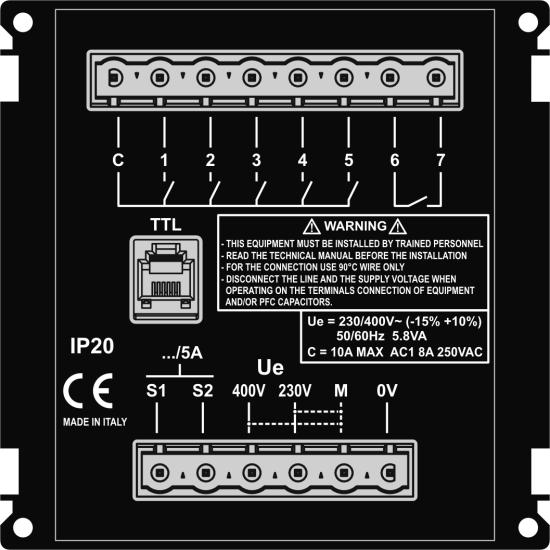

15 13 PODŁACZENIE ZACISKÓW: TYP 96x96 TYP 144x144 * Regulator o wymiarach 96x96 pokazany na rysunku posiada wejście TTL (opcja) 14 - WYMIARY: 96x96 - MODEL Widok z przodu Widok z boku Otwór montażowy 144x144 - MODEL Widok z przodu Widok z boku Otwór montażowy Czyszczenie urządzenia: Strona 15
