Zastosowanie rur CFW-GRP do budowy rurociągów technologicznych i obiegów wody chłodzącej w energetyce

Transkrypt

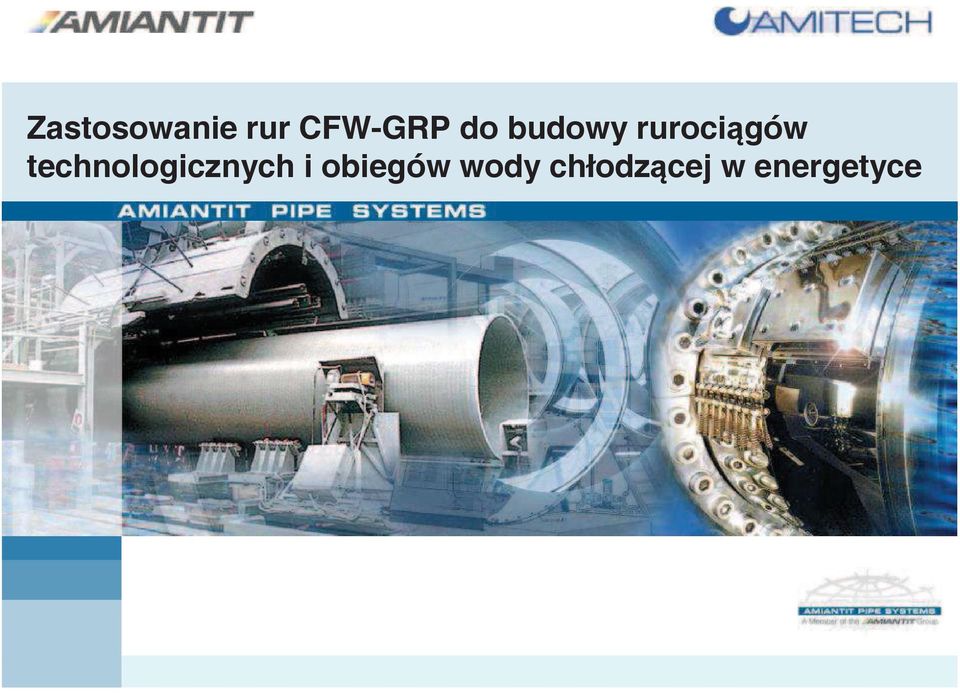

1 Zastosowanie rur CFW-GRP do budowy rurociągów technologicznych i obiegów wody chłodzącej w energetyce

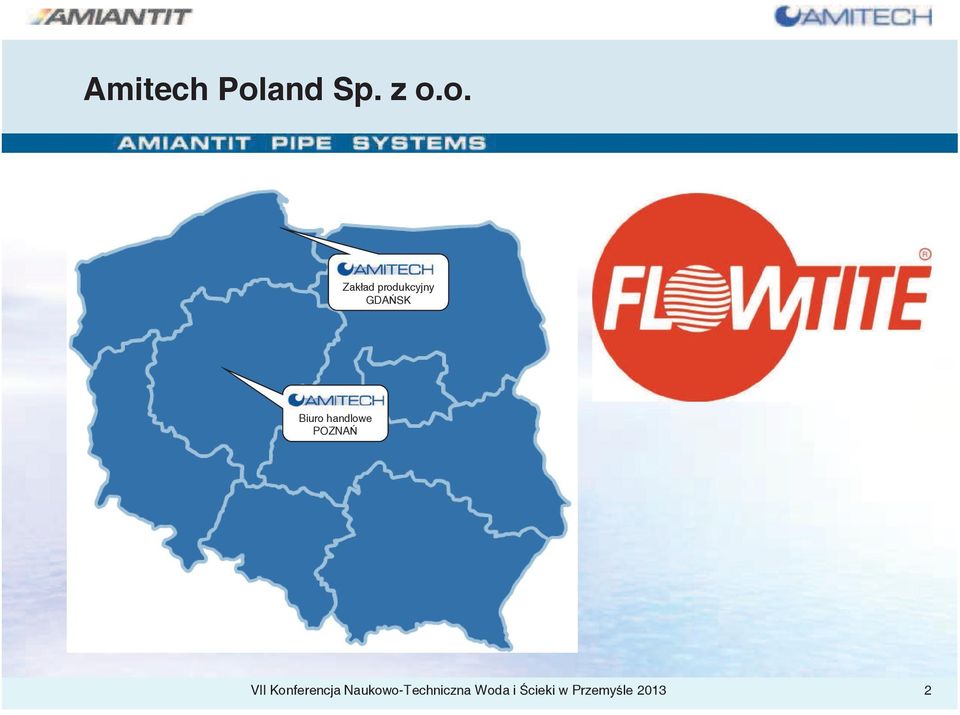

2 Amitech Poland Sp. z o.o. Zakład produkcyjny GDAŃSK Biuro handlowe POZNAŃ VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

3 Technologia FLOWTITE VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

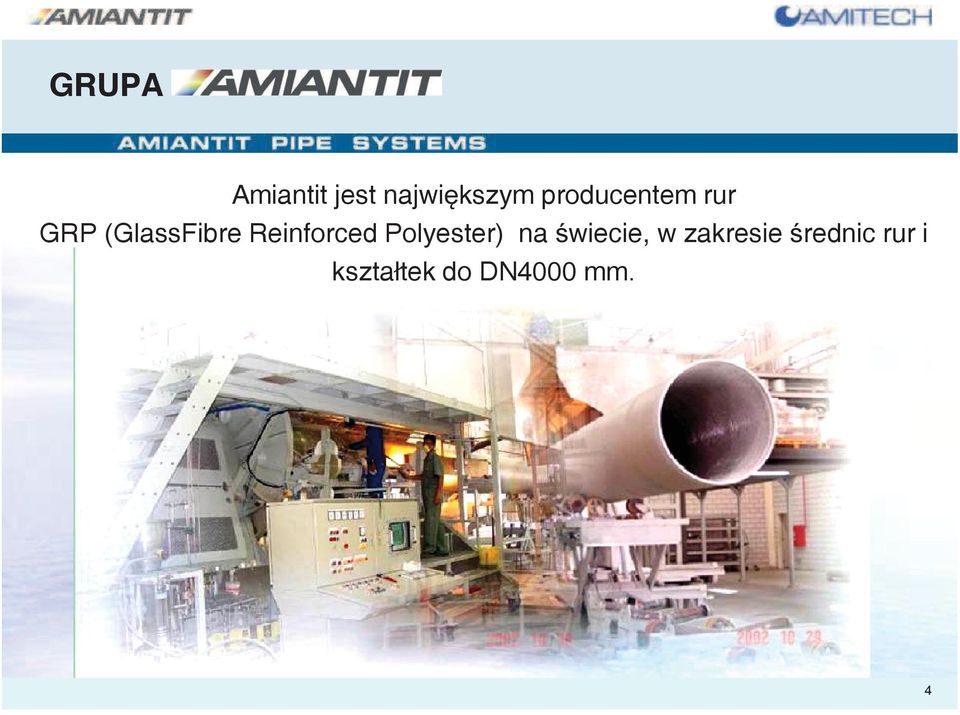

4 GRUPA Amiantit jest największym producentem rur GRP (GlassFibre Reinforced Polyester) na świecie, w zakresie średnic rur i kształtek do DN4000 mm. 4

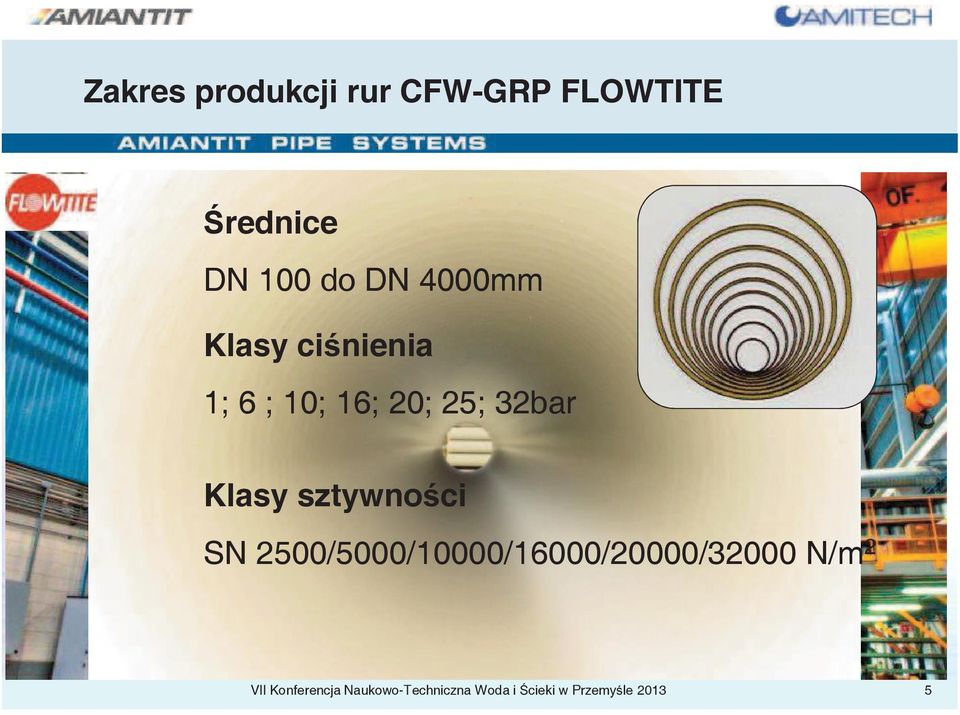

5 Zakres produkcji rur CFW-GRP FLOWTITE Średnice DN 100 do DN 4000mm Klasy ciśnienia 1; 6 ; 10; 16; 20; 25; 32bar Klasy sztywności SN 2500/5000/10000/16000/20000/32000 N/m 2 VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

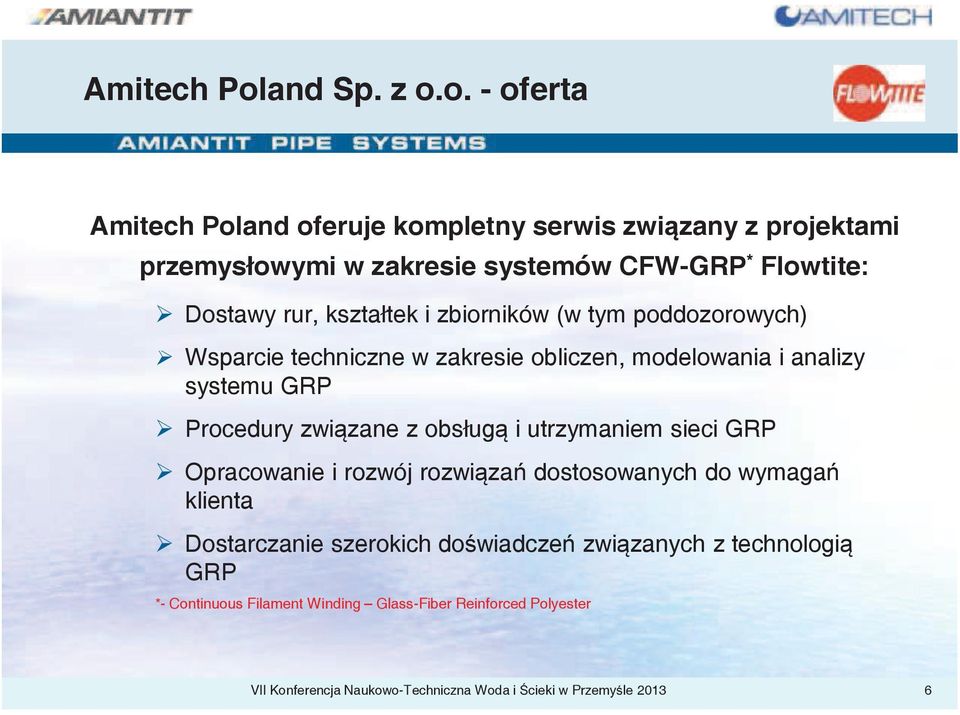

6 Amitech Poland Sp. z o.o. - oferta Amitech Poland oferuje kompletny serwis związany z projektami przemysłowymi w zakresie systemów CFW-GRP * Flowtite: Dostawy rur, kształtek i zbiorników (w tym poddozorowych) Wsparcie techniczne w zakresie obliczeń, modelowania i analizy systemu GRP Procedury związane z obsługą i utrzymaniem sieci GRP Opracowanie i rozwój rozwiązań dostosowanych do wymagań klienta Dostarczanie szerokich doświadczeń związanych z technologią GRP *- Continuous Filament Winding Glass-Fiber Reinforced Polyester VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

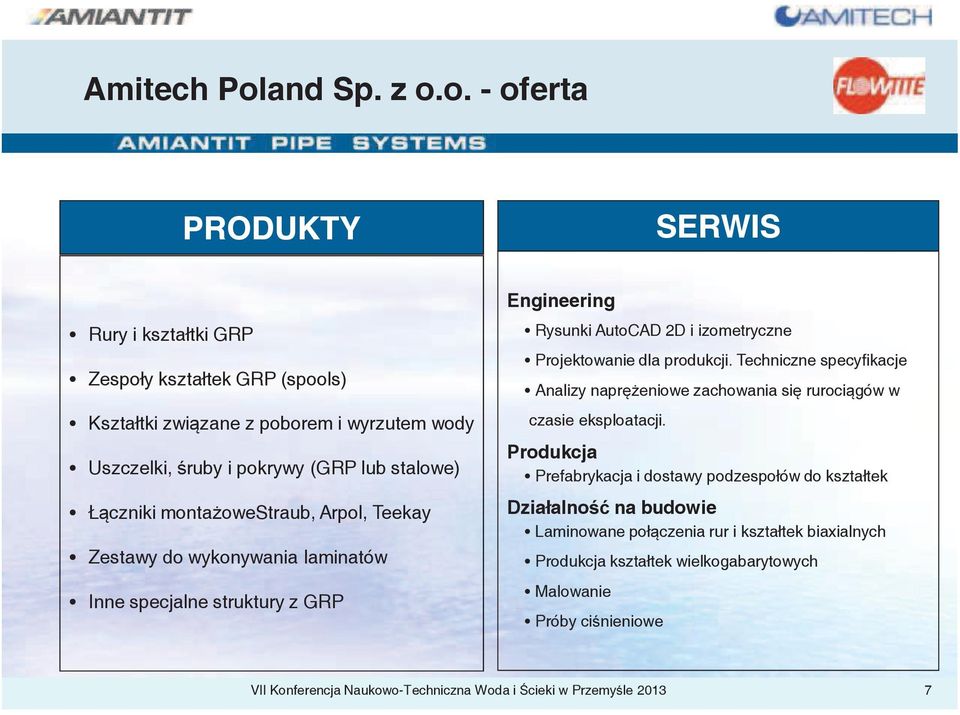

7 Amitech Poland Sp. z o.o. - oferta PRODUKTY SERWIS Rury i kształtki GRP Zespoły kształtek GRP (spools) Kształtki związane z poborem i wyrzutem wody Uszczelki, śruby i pokrywy (GRP lub stalowe) Łączniki montażowestraub, Arpol, Teekay Zestawy do wykonywania laminatów Inne specjalne struktury z GRP Engineering Rysunki AutoCAD 2D i izometryczne Projektowanie dla produkcji. Techniczne specyfikacje Analizy naprężeniowe zachowania się rurociągów w czasie eksploatacji. Produkcja Prefabrykacja i dostawy podzespołów do kształtek Działalność na budowie Laminowane połączenia rur i kształtek biaxialnych Produkcja kształtek wielkogabarytowych Malowanie Próby ciśnieniowe VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

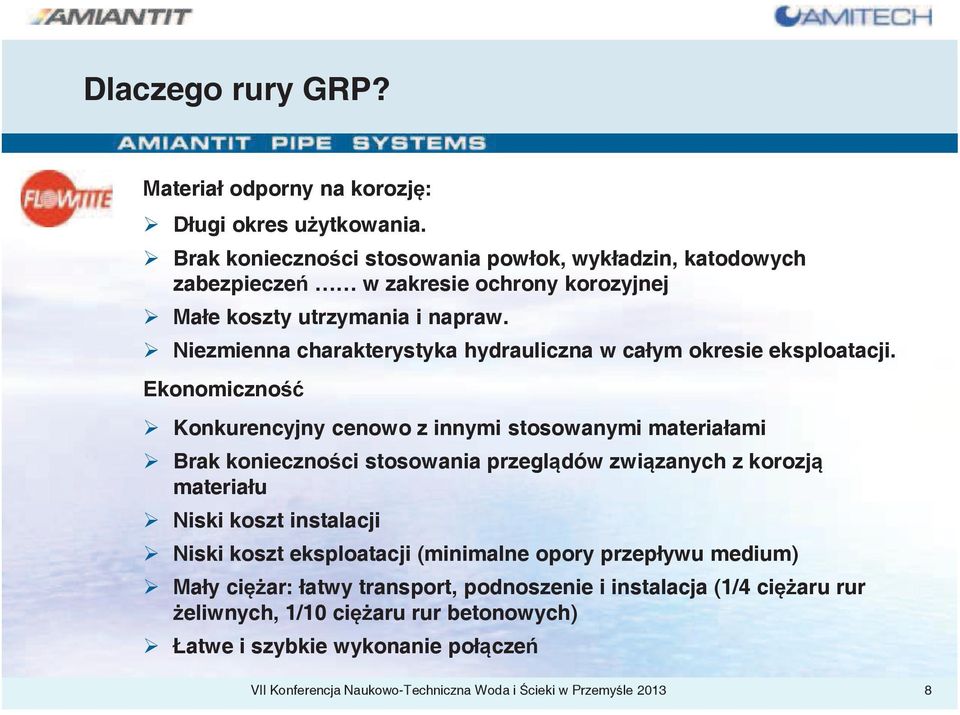

8 Dlaczego rury GRP? Materiał odporny na korozję: Długi okres użytkowania. Brak konieczności stosowania powłok, wykładzin, katodowych zabezpieczeń w zakresie ochrony korozyjnej Małe koszty utrzymania i napraw. Niezmienna charakterystyka hydrauliczna w całym okresie eksploatacji. Ekonomiczność Konkurencyjny cenowo z innymi stosowanymi materiałami Brak konieczności stosowania przeglądów związanych z korozją materiału Niski koszt instalacji Niski koszt eksploatacji (minimalne opory przepływu medium) Mały ciężar: łatwy transport, podnoszenie i instalacja (1/4 ciężaru rur żeliwnych, 1/10 ciężaru rur betonowych) Łatwe i szybkie wykonanie połączeń VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

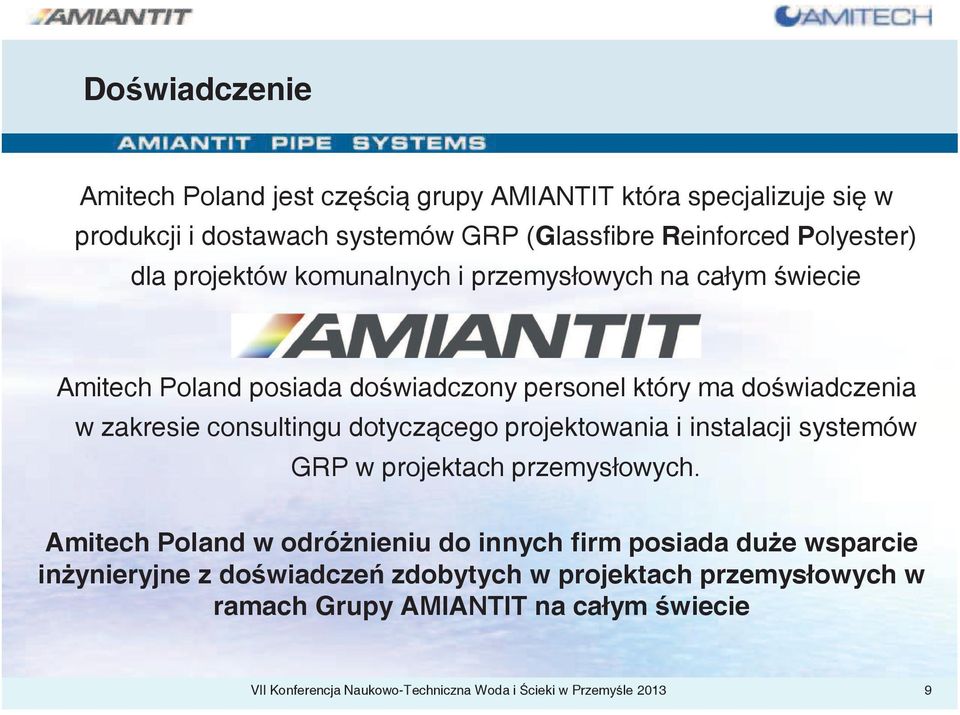

9 Doświadczenie Amitech Poland jest częścią grupy AMIANTIT która specjalizuje się w produkcji i dostawach systemów GRP (Glassfibre Reinforced Polyester) dla projektów komunalnych i przemysłowych na całym świecie Amitech Poland posiada doświadczony personel który ma doświadczenia w zakresie consultingu dotyczącego projektowania i instalacji systemów GRP w projektach przemysłowych. Amitech Poland w odróżnieniu do innych firm posiada duże wsparcie inżynieryjne z doświadczeń zdobytych w projektach przemysłowych w ramach Grupy AMIANTIT na całym świecie VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

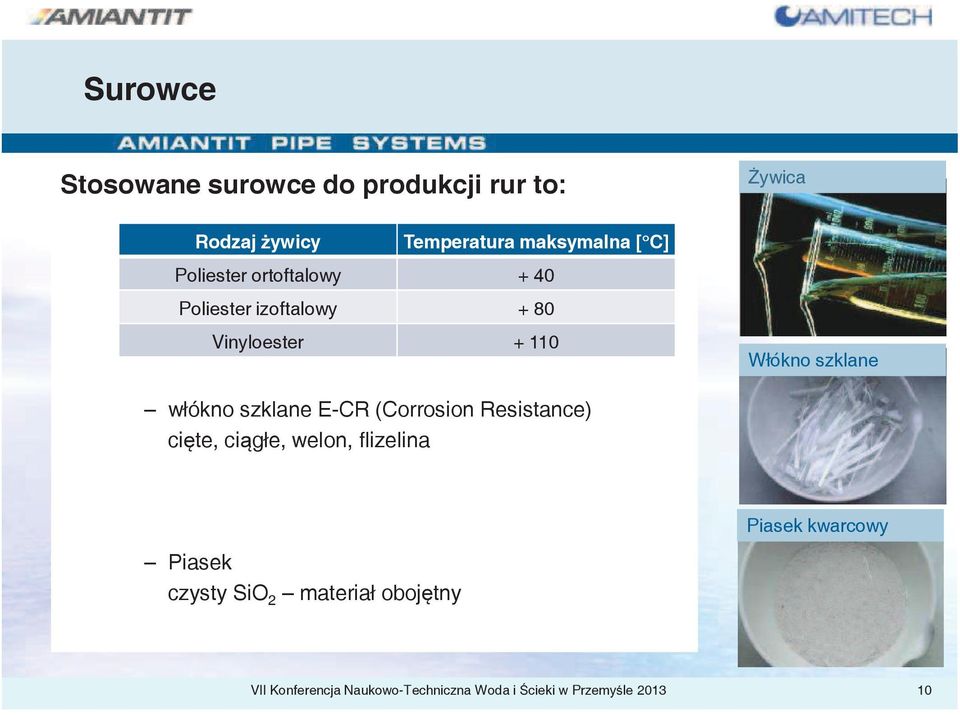

10 Surowce Stosowane surowce do produkcji rur to: Rodzaj żywicy Temperatura maksymalna [ C] Nienasycona żywica poliestrowa (UP) Poliester ortoftalowy + 40 izoftalowa-, ortoftalowa-,.winylestrowa Poliester izoftalowy + 80 Vinyloester Żywica Włókno szklane włókno szklane E-CR (Corrosion Resistance) cięte, ciągłe, welon, flizelina Piasek czysty SiO 2 materiał obojętny Piasek kwarcowy VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

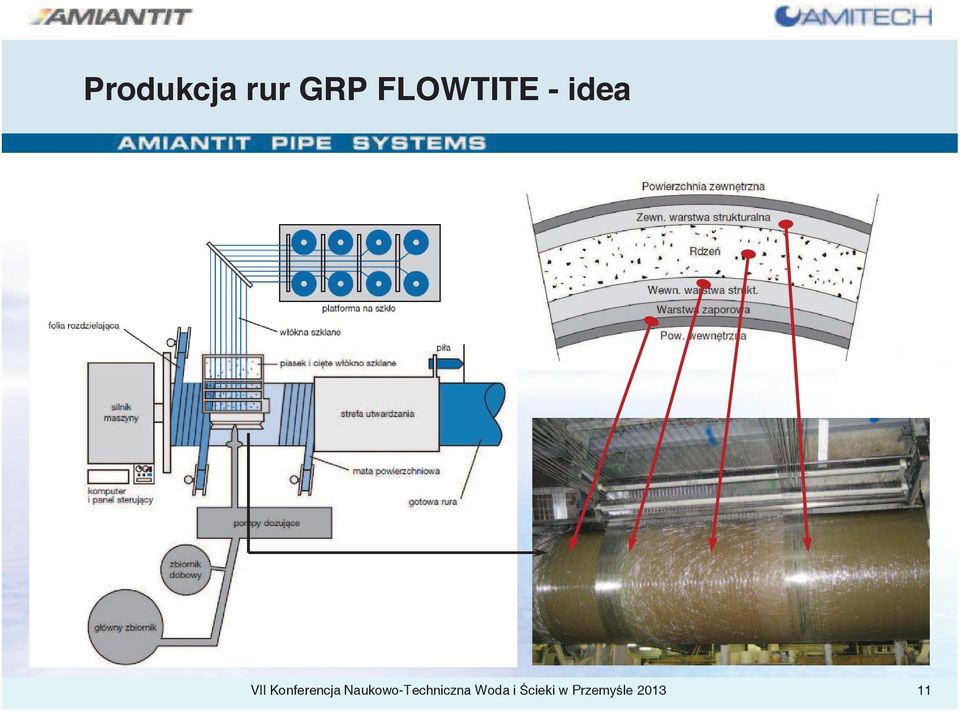

11 Produkcja rur GRP FLOWTITE - idea VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

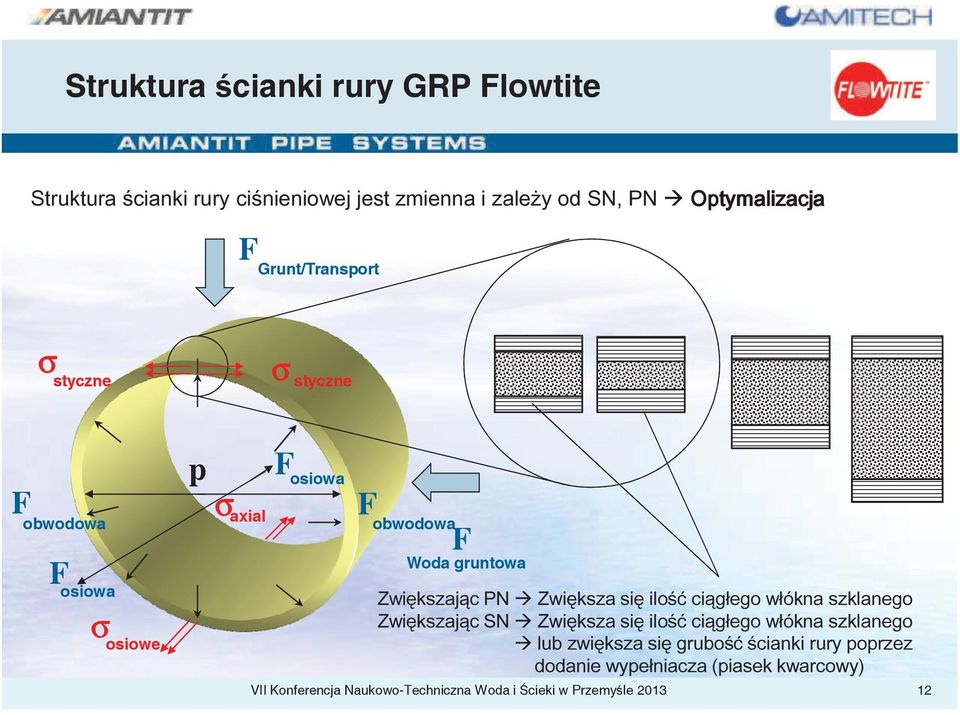

12 Struktura ścianki rury GRP Flowtite F Grunt/Transport σ styczne σ styczne p F osiowa F obwodowa F osiowa σ osiowe σ axial F obwodowa F Woda gruntowa VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

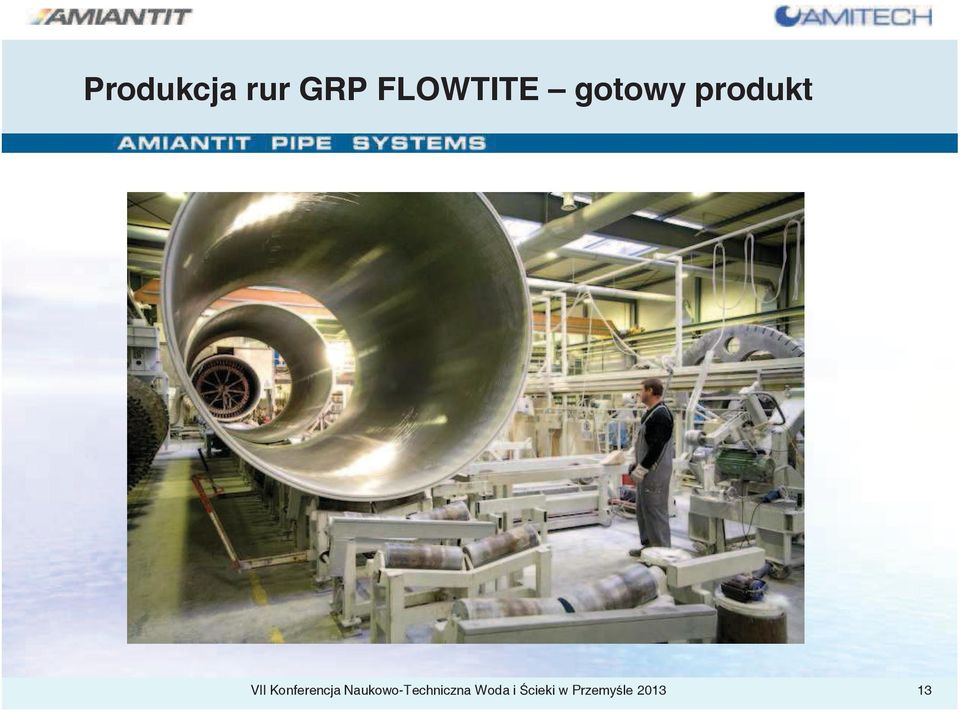

13 Produkcja rur GRP FLOWTITE gotowy produkt VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

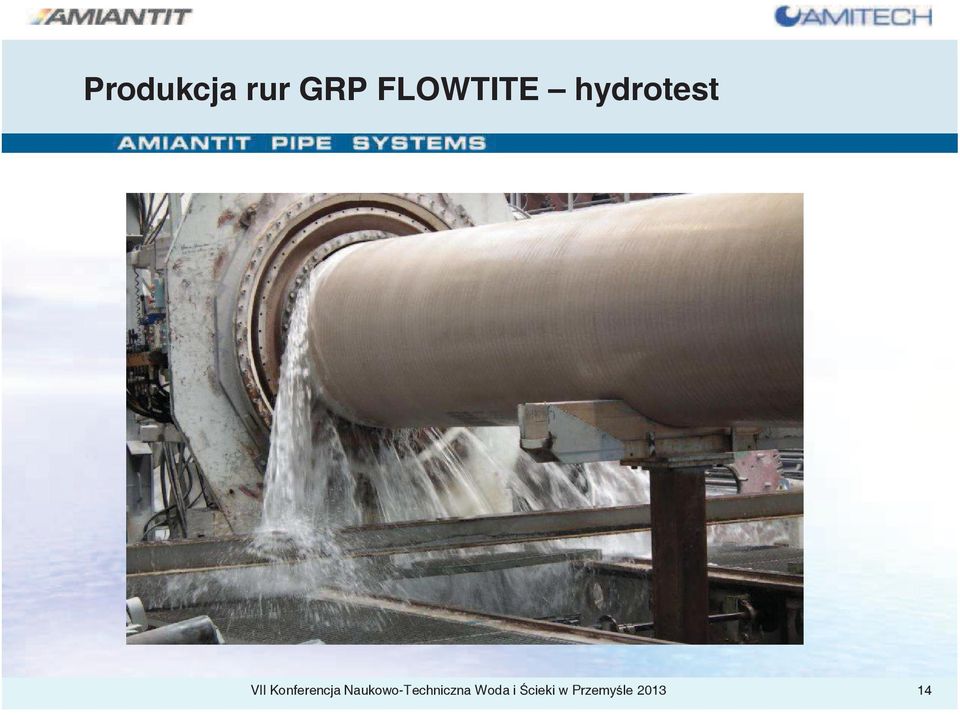

14 Produkcja rur GRP FLOWTITE hydrotest VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

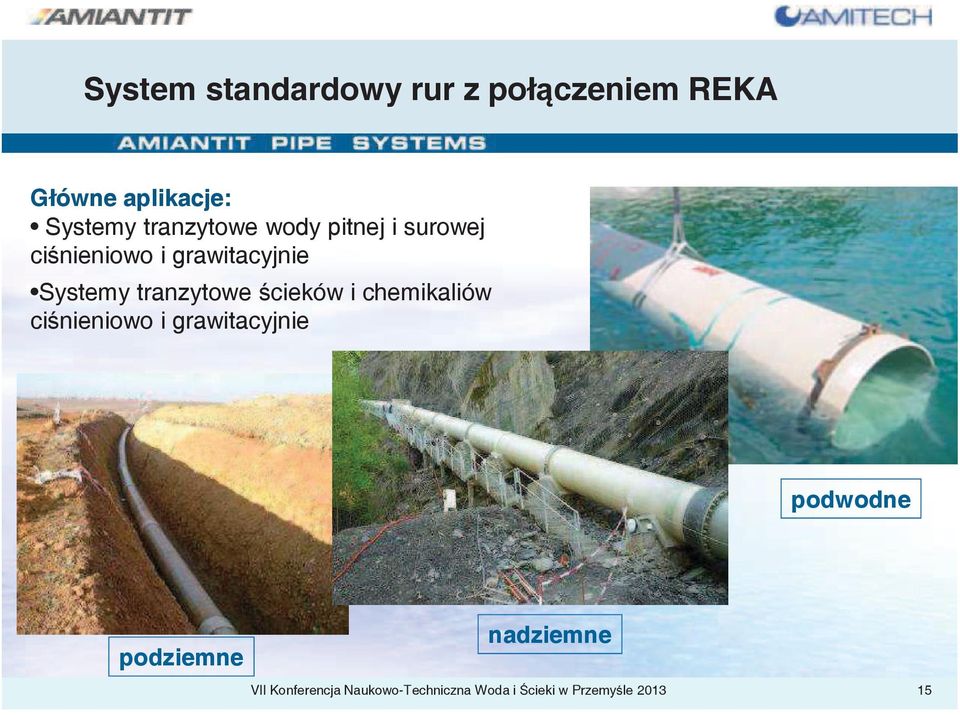

15 System standardowy rur z połączeniem REKA Główne aplikacje: Systemy tranzytowe wody pitnej i surowej ciśnieniowo i grawitacyjnie Systemy tranzytowe ścieków i chemikaliów ciśnieniowo i grawitacyjnie podwodne podziemne nadziemne VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

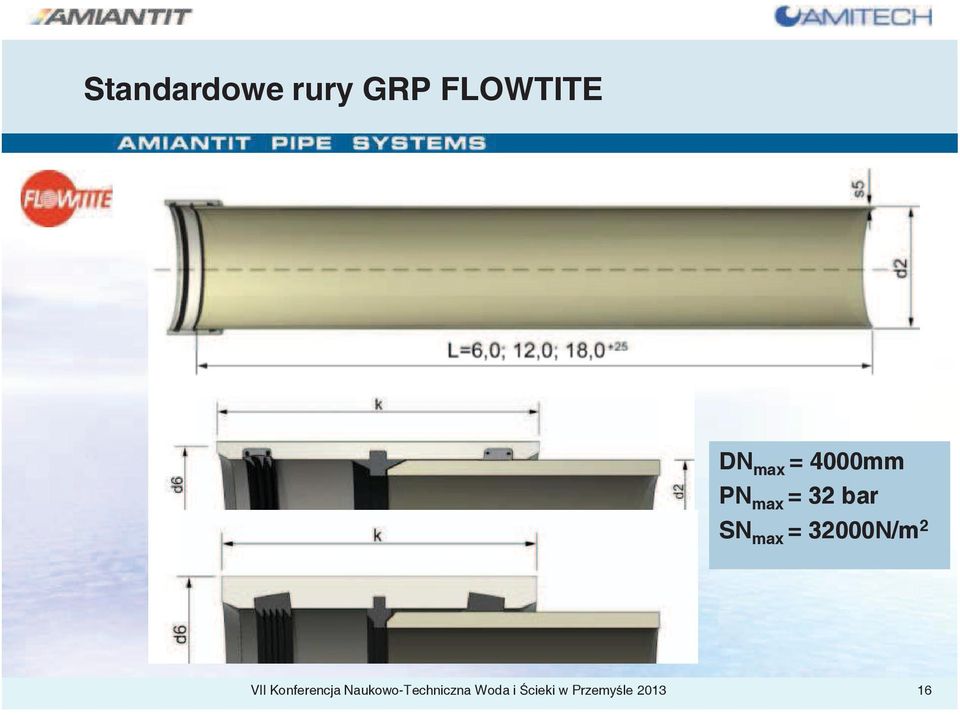

16 Standardowe rury GRP FLOWTITE DN max = 4000mm PN max = 32 bar SN max = 32000N/m 2 VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

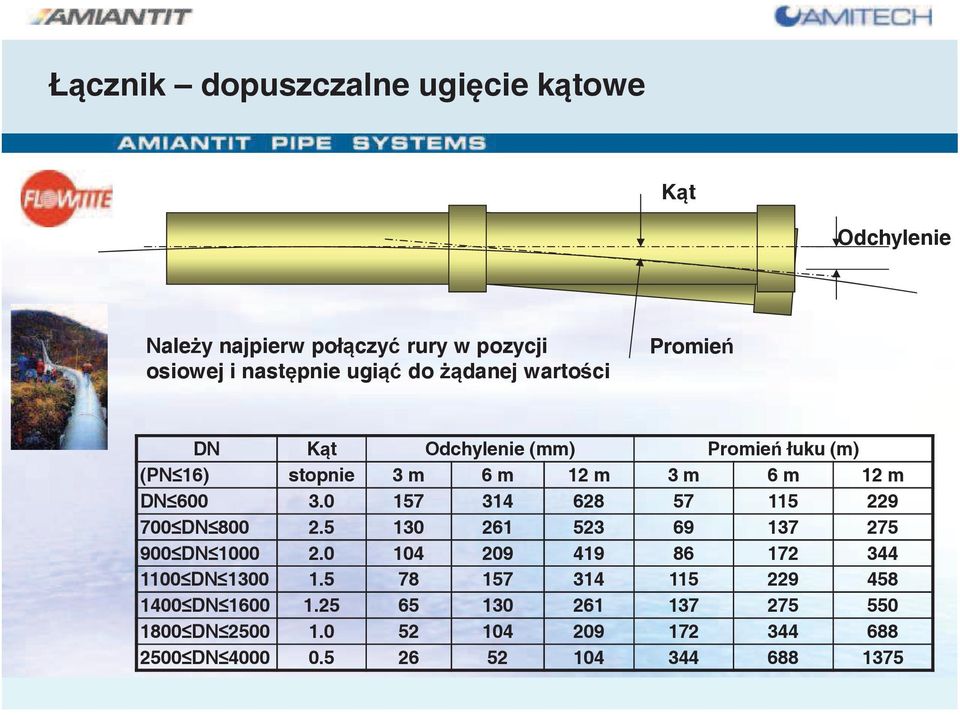

17 Łącznik dopuszczalne ugięcie kątowe Kąt Odchylenie Należy najpierw połączyć rury w pozycji osiowej i następnie ugiąć do żądanej wartości Promień DN Kąt Odchylenie (mm) Promień łuku (m) (PN 16) stopnie 3 m 6 m 12 m 3 m 6 m 12 m DN DN DN DN DN DN DN

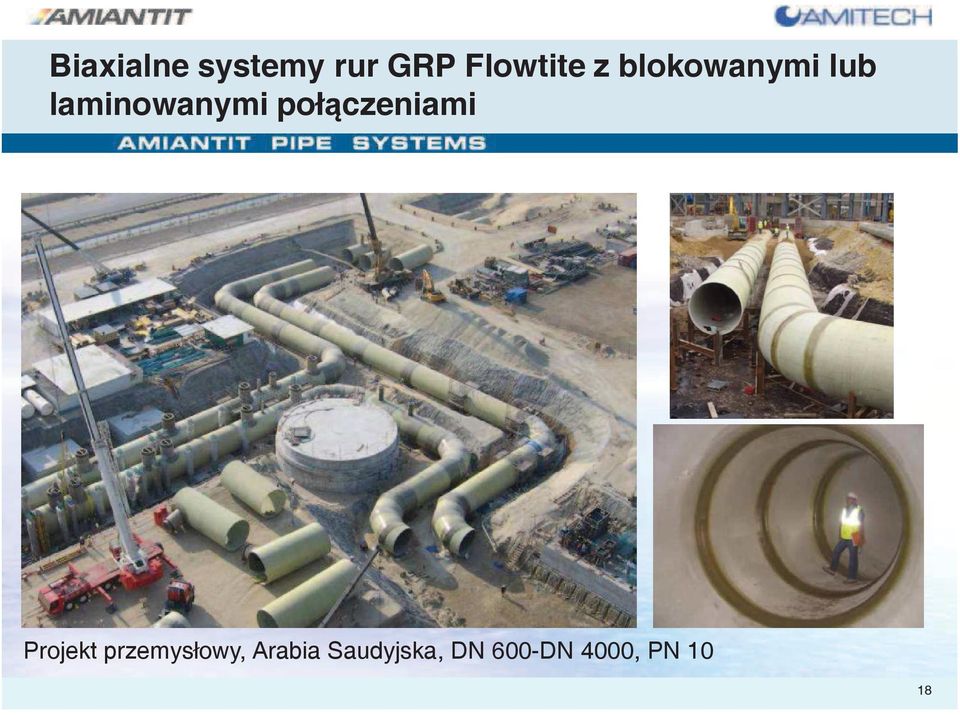

18 Biaxialne systemy rur GRP Flowtite z blokowanymi lub laminowanymi połączeniami. Projekt przemysłowy, Arabia Saudyjska, DN 600-DN 4000, PN 10 18

19 Bloki oporowe VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

20 Biaxialne połączenia blokowane VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

21 Połączenie biaxialne GRP FLOWTITE Elastomerowa uszczelka Rdzeń blokujący Rura GRP Flowtite Przekrój połączenia VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

22 Blokowanie połączeń VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

23 Biaxialne połączenia laminowane Połączenie laminowane (Butt-Strap) Ten typ połączenia zalecany jest w przypadkach kiedy siła osiowa działająca na rurę musi zostać przekazana na drugą sąsiednią rurę. Są to miejsca przede wszystkim zmiany kierunku rurociągu poprzez kształtki gdzie można uniknąć budowy konstrukcji oporowych w tych miejscach. To połączenie jest kombinacją żywicy, mat i tkanin z włókna szklanego, które zostają zlaminowane zgodnie ze specyfikacją określającą szerokość, grubość i kolejność aplikacji surowców. Ten rodzaj połączenia posiada wystarczające parametry wytrzymałościowe w kierunku obwodowym i wzdłużnym. VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

24 Idea rury biaxialnej Dla rur standardowych jednoosiowych uniaxialnych: σ h σ a = 1/0,17 dla rur PN6 1/0,12 dla rur PN10 1/0,10 dla rur PN16 σ h σ a = 1 0,5

25 Biaxialne zakotwienie kształtek pod ziemią Standardowe łączniki Łączniki blokowane 1) Siły osiowe wywołują ruch rur i kształtek Rury biaxialne. Standardowe rury. 2) Siły tarcia zapobiegają przemieszczeniom układu. Siły osiowe i momenty są przekazywane przez łączniki blokowane. 3) Pozostałe rury standardowe nie biorą udziału w przenoszeniu działających sił VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

26 Kształtki specjalne spoolsy VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

27 Kształtki nietypowe VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

28 Zbiorniki poddozorowe chemoodporne VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

29 Przykłady zastosowań systemu Flowtite w energetyce VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

30 NVAES-2 (Novovoroneż - Rosja) W latach 70-tych wybudowano w Novovoronezhu elektrownię atomową. Obecnie budowane są dwa nowoczesne bloki nowej elektrowni. Po ukończeniu budowy i uruchomieniu obu nowych bloków stara elektrownia zostanie wyłączona. W systemie rur GRP Flowtite zaprojektowano obieg dostarczający wodę chłodzącej. W skład systemu wchodziły 3 nitki rurociągu DN nitki ciśnieniowe DN1200 PN10 SN5-1 nitka zrzutowa DN1200 PN1 SN5 W projekcie zastosowano na wszystkich łukach ciśnieniowych blokowane połączenia dwuosiowe tzw. Biaxialne. VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

31 NVAES-2 (Novovoroneż - Rosja) 9,5 km rur DN1200 PN10 i PN1 SN5 W tym 5,5km rur ciśnieniowych z czego 1,3km rur Biaxialnych ok 650m rur osłonowych głównie DN1400 Rurociągi pomocnicze DN800 i DN kształtek 46 łuków biaxialnych 36 studni rewizyjnych Field Joint Tester Koniec dostaw koniec września 2013, montaż do końca roku VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

32 NVAES-2 (Novovoroneż - Rosja) VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

33 TEC-3 (Kirov Rosja) W elektrociepłowni Kirov, został zaprojektowany nowy blok z turbiną gazową. W systemie rur GRP Flowtite zaprojektowano obieg wody chłodzącej pomiędzy blokiem energetycznym a chłodnią wentylatorową. W skład systemu wchodziły 4 nitki rurociągu DN1200 PN6 SN5. W projekcie zastosowano na wszystkich łukach blokowane połączenia dwuosiowe tzw. Biaxialne. Zastosowanie połączeń tego typu pozwoliło na wyeliminowanie bloków oporowych i dało dużą oszczędność czasu montażu a także umożliwiło prowadzenie montażu w warunkach zimowych VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

34 TEC-3 (Kirov Rosja) 2km rur DN1200 PN6 SN5 W tym 600m rur Biaxialnych 72 kształki 39 łuków biaxialnych 9 ciśnieniowych studni rewizyjnych Field Joint Tester Dostawy zakończone, koniec montażu przewidziany na koniec września 2013 VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle

35 TEC-3 (Kirov Rosja) VII Konferencja Naukowo-Techniczna Woda i Ścieki w Przemyśle
