W stojanie (zwanym twornikiem) jest umieszczone uzwojenie prądu przemiennego jednofazowego lub znacznie częściej trójfazowe (rys. 7.2).

Transkrypt

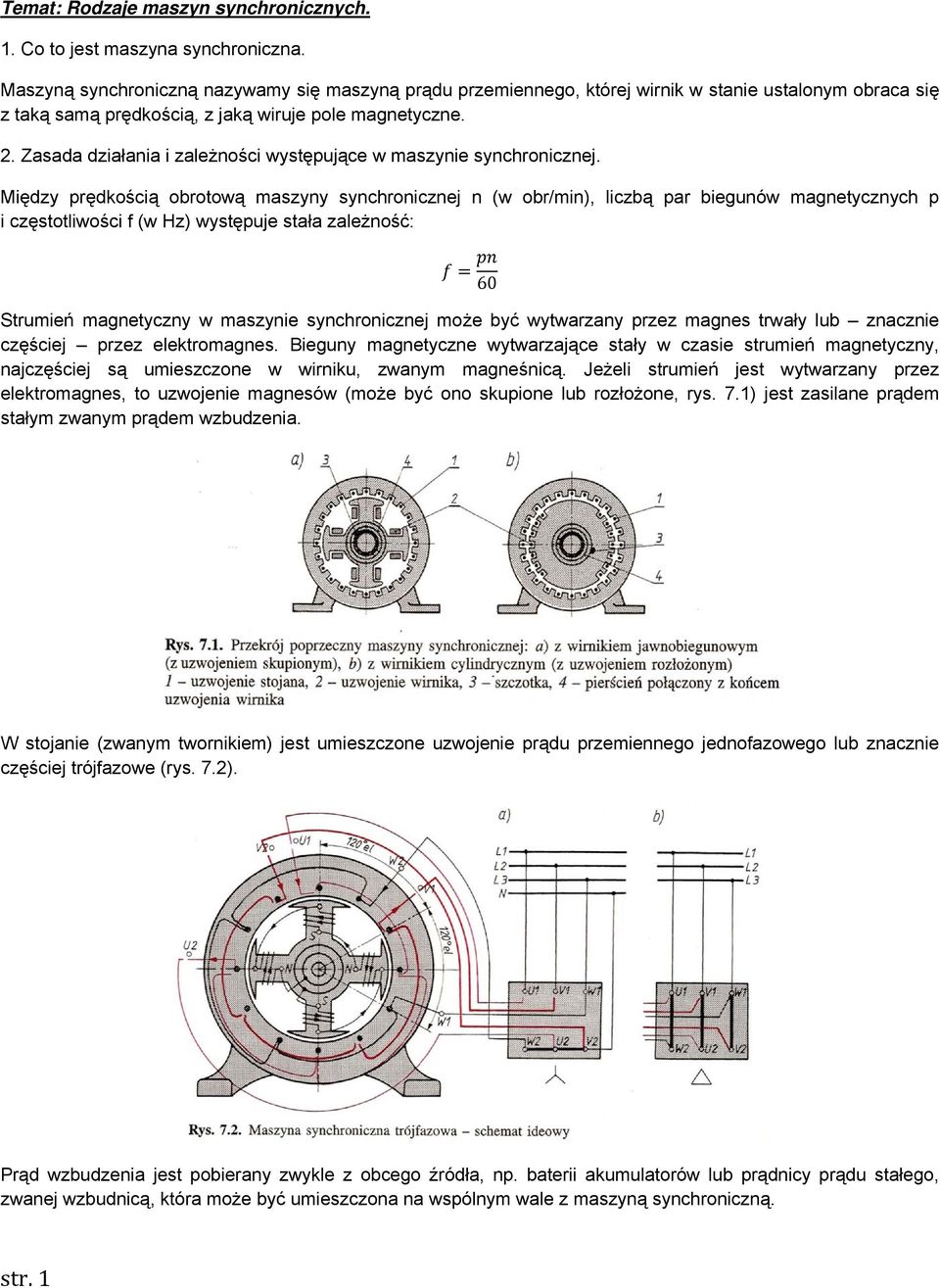

1 Temat: Rodzaje maszyn synchronicznych. 1. Co to jest maszyna synchroniczna. Maszyną synchroniczną nazywamy się maszyną prądu przemiennego, której wirnik w stanie ustalonym obraca się z taką samą prędkością, z jaką wiruje pole magnetyczne. 2. Zasada działania i zależności występujące w maszynie synchronicznej. Między prędkością obrotową maszyny synchronicznej n (w obr/min), liczbą par biegunów magnetycznych p i częstotliwości f (w Hz) występuje stała zależność: 60 Strumień magnetyczny w maszynie synchronicznej może być wytwarzany przez magnes trwały lub znacznie częściej przez elektromagnes. Bieguny magnetyczne wytwarzające stały w czasie strumień magnetyczny, najczęściej są umieszczone w wirniku, zwanym magneśnicą. Jeżeli strumień jest wytwarzany przez elektromagnes, to uzwojenie magnesów (może być ono skupione lub rozłożone, rys. 7.1) jest zasilane prądem stałym zwanym prądem wzbudzenia. W stojanie (zwanym twornikiem) jest umieszczone uzwojenie prądu przemiennego jednofazowego lub znacznie częściej trójfazowe (rys. 7.2). Prąd wzbudzenia jest pobierany zwykle z obcego źródła, np. baterii akumulatorów lub prądnicy prądu stałego, zwanej wzbudnicą, która może być umieszczona na wspólnym wale z maszyną synchroniczną. str. 1

2 Moc potrzebna do wzbudzenia maszyny synchronicznej na ogół nie przekracza 1 % jej mocy znamionowej (rys. 7.3). W małych maszynach stosuje się niekiedy taką konstrukcję, że uzwojenie wzbudzające jest umieszczone w stojanie, wtedy stojan jest magneśnicą, a wirnik jest twornikiem (rys. 7.4). W dużych maszynach taka budowa jest niecelowa, ponieważ odprowadzenie dużych prądów z wirnika wymagałoby dużych wymiarów szczotek i pierścieni. str. 2

3 Maszyny synchroniczne mogą pracować jako: prądnice silniki kompensatory synchroniczne Jeżeli uzwojenie wzbudzające jest zasilane prądem stałym, to wytworzy się strumień φ f. Przy napędzaniu wirnika ze stałą prędkością n, strumień magnetyczny skojarzony z daną fazą uzwojenia stojana zmienia się sinusoidalnie i indukuje w tej fazie napięcie, które również zmienia się sinusoidalnie. Jeżeli w tworniku znajduje się uzwojenie trójfazowe, to indukuje się w nim układ napięć trójfazowych. Maszyna przetwarza doprowadzoną do niej energię mechaniczną w elektryczną, jest więc prądnicą. W sytuacji odwrotnej, gdy uzwojenie stojana zasilimy z sieci symetrycznym prądem trójfazowym o częstotliwości f 1, powstanie pole magnetyczne wirujące z prędkością. Uzwojenie wirnika jest zasilane za pomocą pierścieni ślizgowych, z oddzielnego źródła prądu stałego, w wyniku czego w wirniku wytworzy się pole magnetyczne stałe. Wirnik powinien być tak skonstruowany, aby wytworzona liczba biegunów magnetycznych była taka sama, jak liczba biegunów magnetycznych wytworzonych przez uzwojenie stojana. Maszyna elektryczna może napędzać maszynę roboczą: pobierając moc elektryczną, przetwarza ją w moc mechaniczną i dlatego pracuje jako silnik. Ponieważ praca jest możliwa tylko przy jednej synchronicznej prędkości, dlatego maszynę taką nazywa się maszyną synchroniczną. Jeżeli moment obciążający silnik synchroniczny będzie się zwiększać, to spowoduje to opóźnienie wirniki w stosunku do wirującego pola stojana o pewien kąt, ale wirnik będzie dalej wirował synchronicznie, gdyż dzięki kątowi rozchylenia między strumieniami stojana i wirnika i przyciąganiu się tych strumieni powstaje moment obrotowy równoważący zewnętrzny moment hamujący. Gdyby jednak silnik został obciążony momentem większym niż maksymalny moment elektromagnetyczny, jaki występuje przy kącie zawartym między osiami pól magnetycznych stojana i wirnika równym 90 o, silnik wypadłby z synchronizmu i się zatrzymał. Zakres mocy produkowanych obecnie maszyn synchronicznych zawiera się w granicach od kilkudziesięciu watów (mikrosilniki synchroniczne) do 1500 MW przy napięciach od kilku woltów do 28 kv. 3. Budowa maszyn synchronicznych. Maszyny synchroniczne są budowane w dwóch zasadniczych odmianach: z biegunami utajonymi (z wirnikiem cylindrycznym) z biegunami jawnymi (z wirnikiem jawno biegunowym) Obwód magnetyczny stojana (rdzeń) tworzą pakiety złożone z blach o grubości 0,35 0,5 mm. Rdzeń jest osadzony w korpusie wykonanym jako odlew lub konstrukcja spawana. W żłobkach pakietu twornika jest umieszczone uzwojenie prądu przemiennego jednofazowe lub trójfazowe. Stojan maszyny synchronicznej jest wykonany bardzo podobnie do stojana maszyny indukcyjnej. Wirnik maszyny synchronicznej nie jest przemagnesowany, wykonuje się go więc z materiału litego (odkuwki stalowej lub odlewu staliwnego). Na wirniku jest umieszczone uzwojenie wzbudzające zasilane prądem stałym. Szczelina powietrzna jest w maszynie synchronicznej znacznie większa niż w maszynie indukcyjnej i wynosi 5 50 mm. Duża szczelina powietrzna wymaga większego prądu i powoduje większe straty mocy wzbudzenia, lecz jest korzystna ze względu na przeciążalność maszyny. Każda maszyna musi mieć odpowiednio wykonany układ chłodzenia do odprowadzania ciepła powstałego w wyniku strat w stali i miedzi. str. 3

4 4. Rodzaje maszyn synchronicznych. a) maszyny z biegunami utajonymi Maszyny z biegunami utajonymi to maszyny pracujące z dużymi prędkościami obrotowymi, najczęściej jako generatory napędzane turbinami parowymi, stąd ich nazwa turbogeneratory. Ich prędkość wynosi 3000 obr/min (rzadziej 1500 obr/min), aby więc uzyskać częstotliwość napięcia 50 Hz należy zastosować uzwojenie dwubiegunowe. Wszystkie turbogeneratory pracują z wałem w położeniu poziomym (rys. 7.5). Maszyny o takiej budowie mogą również pracować jako silniki. Wirnik turbogeneratora (magneśnica) jest wykonany z odkuwki łącznie z wałem z wysokowytrzymałościowej stali magnetycznej. Żłobek (rys. 7.6) jest wyłożony odpowiednią izolacją, a poszczególne pręty uzwojenia wzbudzającego są izolowane między sobą. W celu zabezpieczenia uzwojeń przed wypadnięciem, żłobki są zaklinowane klinami z metali niemagnetycznych, np. z mosiądzu, twardych stopów aluminiowych. Połączenia czołowe uzwojeń, leżące poza żłobkami, są zabezpieczone przed działaniem sił odśrodkowych za pomocą cylindrycznych osłon, tzw. kołpaków (rys. 7.7). Kołpaki są elementem podlegającym największym naprężeniom w turbogeneratorze, dlatego też wykonuje się je z wysokogatunkowej stali o dużej wytrzymałości. Końcówki uzwojenia wzbudzającego są wyprowadzone do pierścieni ślizgowych przez odpowiednie otwory w wale. Po pierścieniach ślizgają się szczotki umieszczone w trzymadłach szczotkowych. str. 4

5 Rdzeń stojana jest wykonany z pakietów izolowanych blach elektromagnetycznych o małej stratności. Grubość pakietu wynosi 4 5 cm. Znajdujące się między pakietami blach rozpórki tworzą promieniowe kanały wentylacyjne o grubości kilku milimetrów. Rdzeń znajduje się w spawanym korpusie, który spełnia rolę konstrukcji nośnej, a jednocześnie dzięki odpowiednim komorom ukierunkowuje przepływ czynnika chłodzącego. W żłobkach stojana (rys. 7.9) jest umieszczone dwuwarstwowe uzwojenie twornika. W celu zabezpieczenia przed skutkami bardzo dużych sił przy zwarciach, połączenia czołowe są mocowane do odpowiednich wsporników na obwodzie. Maksymalne napięcie znamionowe, na jakie są wykonywane turbogeneratory, to 28 kv. Tak wysokie napięcie wymaga szczególnej izolacji. Izolację wykonuje się na prętach poza maszyną, a następnie gotowe, zaizolowane i sprasowane do odpowiednich wymiarów pręty są układane w żłobkach. W turbogeneratorach najczęściej stosuje się chłodzenie powietrzne pośrednie w obiegu zamkniętym. str. 5
