SPIS TREŚCI SKRÓCONY KATALOG. Profil firmy 3

Transkrypt

1 Katalog Skrócony

2

3 SPIS TREŚCI Profil firmy 3 SKRÓCONY KATALOG 9 Czujniki Indukcyjne 10 Czujniki Pojemnościowe 16 Czujniki Ultradźwiękowe 17 Czujniki Optyczne 21 Czujniki Obszaru 31 Czujniki Bezpieczeństwa 33 Akcesoria 35 Reflektory odblaskowe 39 Złącza 41

4 PROFIL FIRMY >

5 d roku 1971 jest punktem odniesiania a rynku krajowym jak i międzynarodoym czujników dla automatyki przemyłowej, 40 lat innowacji technologicznej Począwszy od wprowadzenia na rynek pierwszego M18 LED czujnika fotoelektrycznego w połowie lat 70., patrząc dzisiaj na ofertę czujników indukcyjny, pojemnościowych, ultradźwiękowych, optycznych,obszaru,bezpieczeństwa oraz akcesoria dedyktowane dla czujników.. M.D. Micro Detectors jest traktowane jako idealny partner dla wszystkich tych firm poszukujących wysokiej przewagi konkurencyjnej za pomocą czujników w swoich maszyn. MD: projektowania - produkcjia - tworzenie

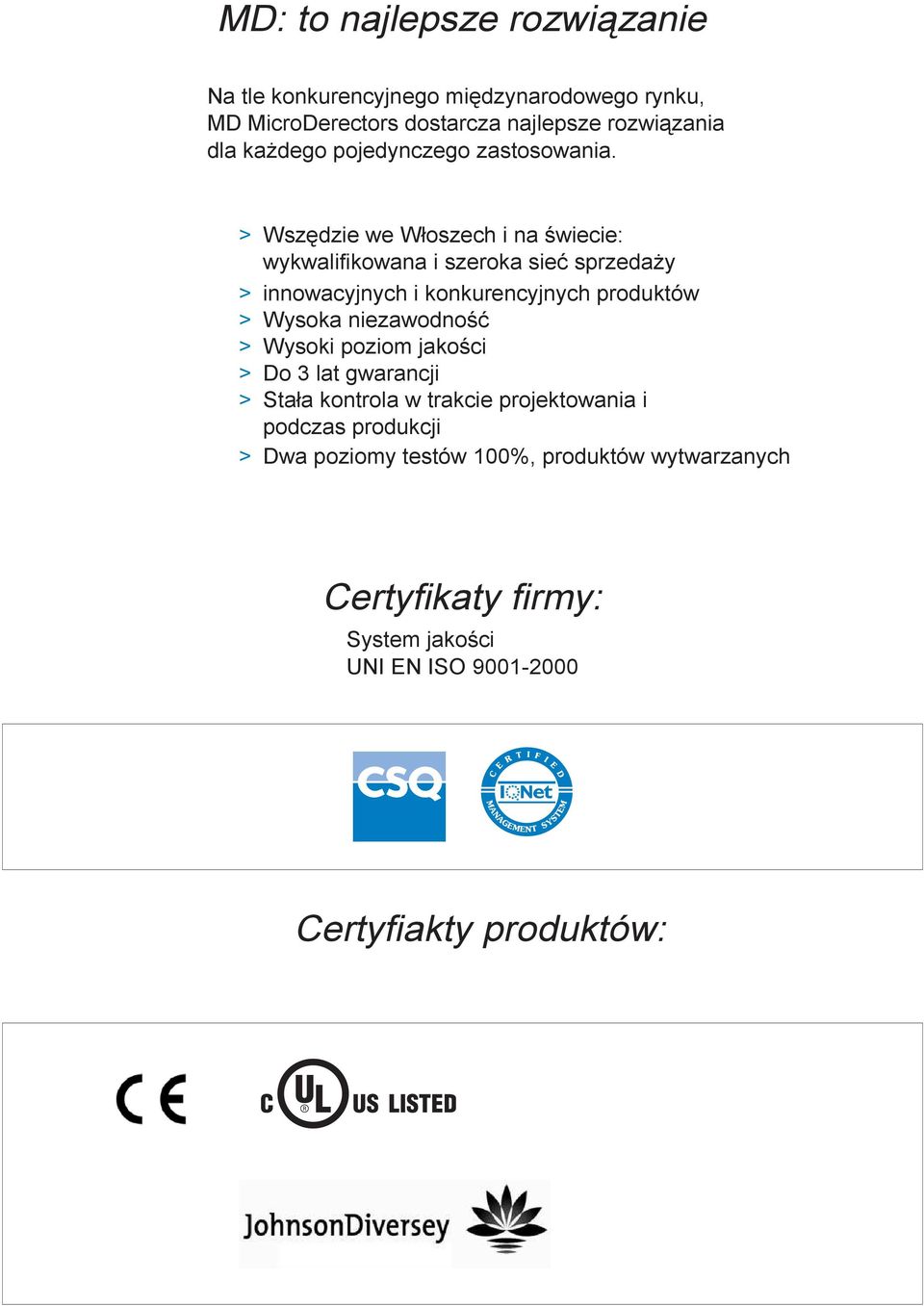

6 MD: to najlepsze rozwiązanie Na tle konkurencyjnego międzynarodowego rynku, MD MicroDerectors dostarcza najlepsze rozwiązania dla kaŝdego pojedynczego zastosowania. > Wszędzie we Włoszech i na świecie: wykwalifikowana i szeroka sieć sprzedaŝy > innowacyjnych i konkurencyjnych produktów > Wysoka niezawodność > Wysoki poziom jakości > Do 3 lat gwarancji > Stała kontrola w trakcie projektowania i podczas produkcji > Dwa poziomy testów 100%, produktów wytwarzanych Certyfikaty firmy: System jakości UNI EN ISO Certyfiakty produktów:

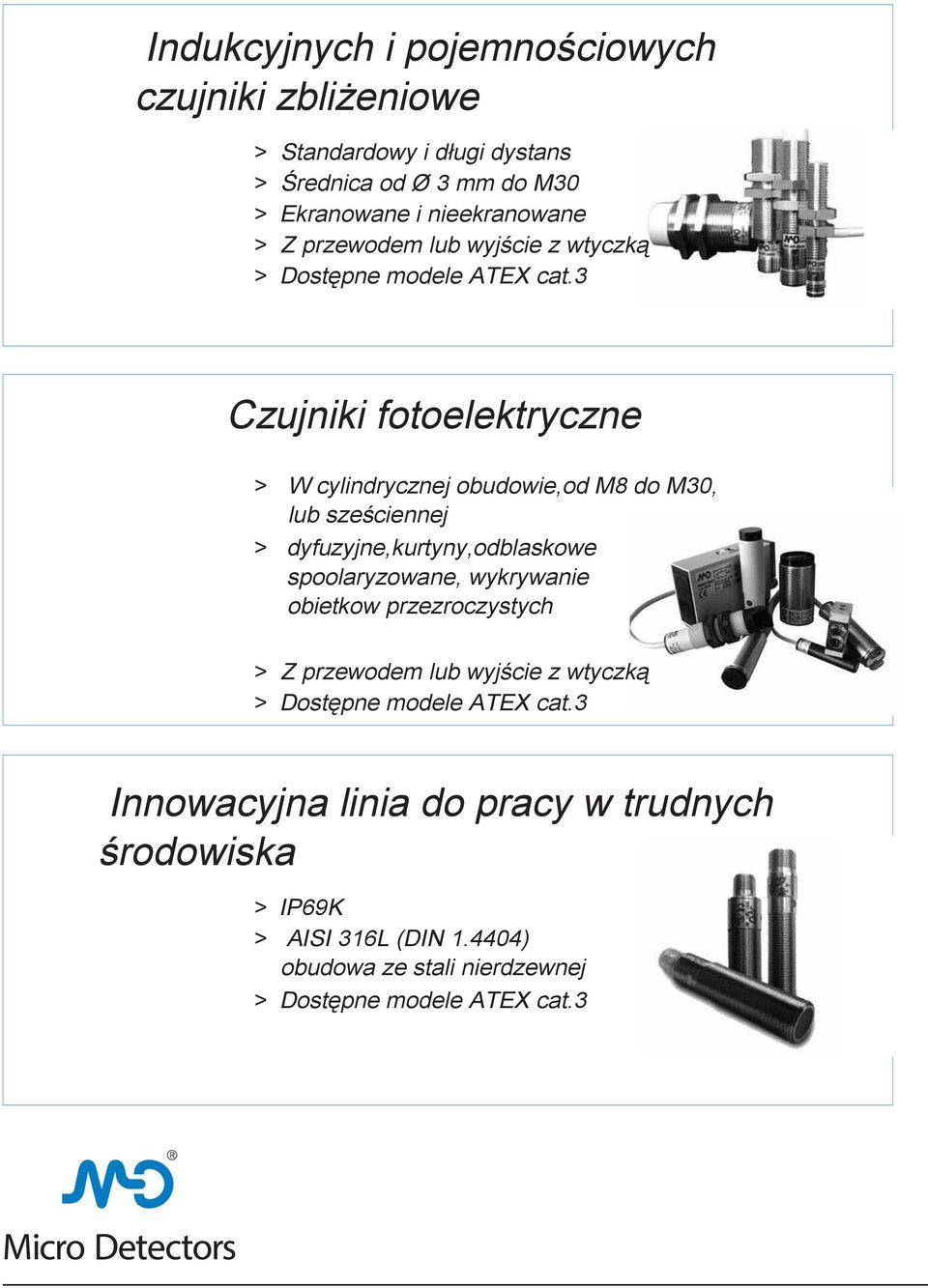

7 Indukcyjnych i pojemnościowych czujniki zbliŝeniowe > Standardowy i długi dystans > Średnica od Ø 3 mm do M30 > Ekranowane i nieekranowane > Z przewodem lub wyjście z wtyczką > Dostępne modele ATEX cat.3 Czujniki fotoelektryczne > W cylindrycznej obudowie,od M8 do M30, lub sześciennej > dyfuzyjne,kurtyny,odblaskowe spoolaryzowane, wykrywanie obietkow przezroczystych > Z przewodem lub wyjście z wtyczką > Dostępne modele ATEX cat.3 Innowacyjna linia do pracy w trudnych środowiska > IP69K > AISI 316L (DIN ) obudowa ze stali nierdzewnej > Dostępne modele ATEX cat.3

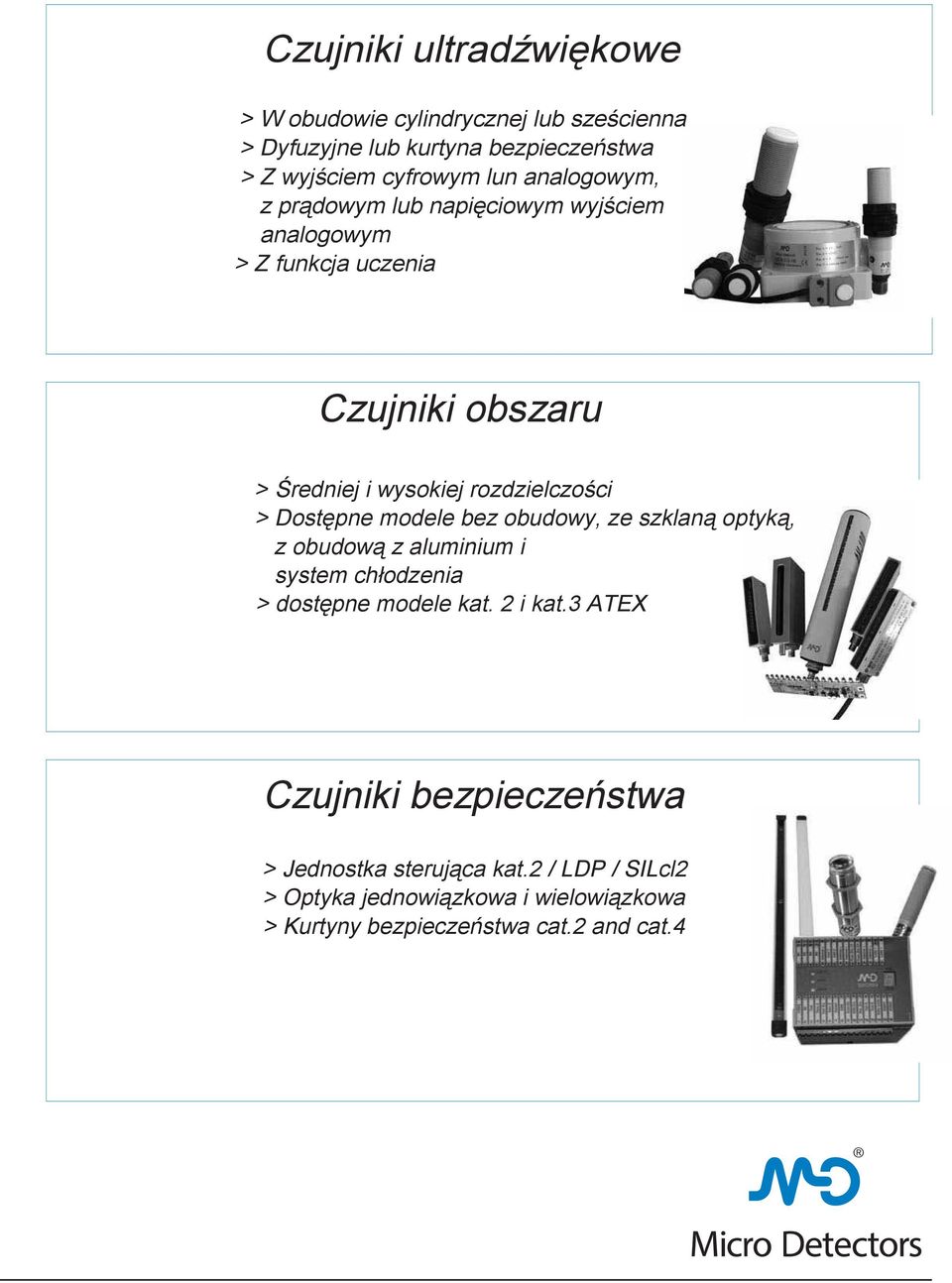

8 Czujniki ultradźwiękowe > W obudowie cylindrycznej lub sześcienna > Dyfuzyjne lub kurtyna bezpieczeństwa > Z wyjściem cyfrowym lun analogowym, z prądowym lub napięciowym wyjściem analogowym > Z funkcja uczenia Czujniki obszaru > Średniej i wysokiej rozdzielczości > Dostępne modele bez obudowy, ze szklaną optyką, z obudową z aluminium i system chłodzenia > dostępne modele kat. 2 i kat.3 ATEX Czujniki bezpieczeństwa > Jednostka sterująca kat.2 / LDP / SILcl2 > Optyka jednowiązkowa i wielowiązkowa > Kurtyny bezpieczeństwa cat.2 and cat.4

9 Spersonalizowane rozwiązania co-design > Zasięg dziłania > Częstotliwość przełączania > Prąd obciąŝenia > Kolor obudowy > Naklejka z logo i kodem na Ŝądanie > RóŜne typy uchwytów > RóŜne długości kabla > kable Automotive z wtyczką > specjalne połączenia Zgodnie z Państwa zapotrzebowaniem

10 KATALOG SKRÓCONY >

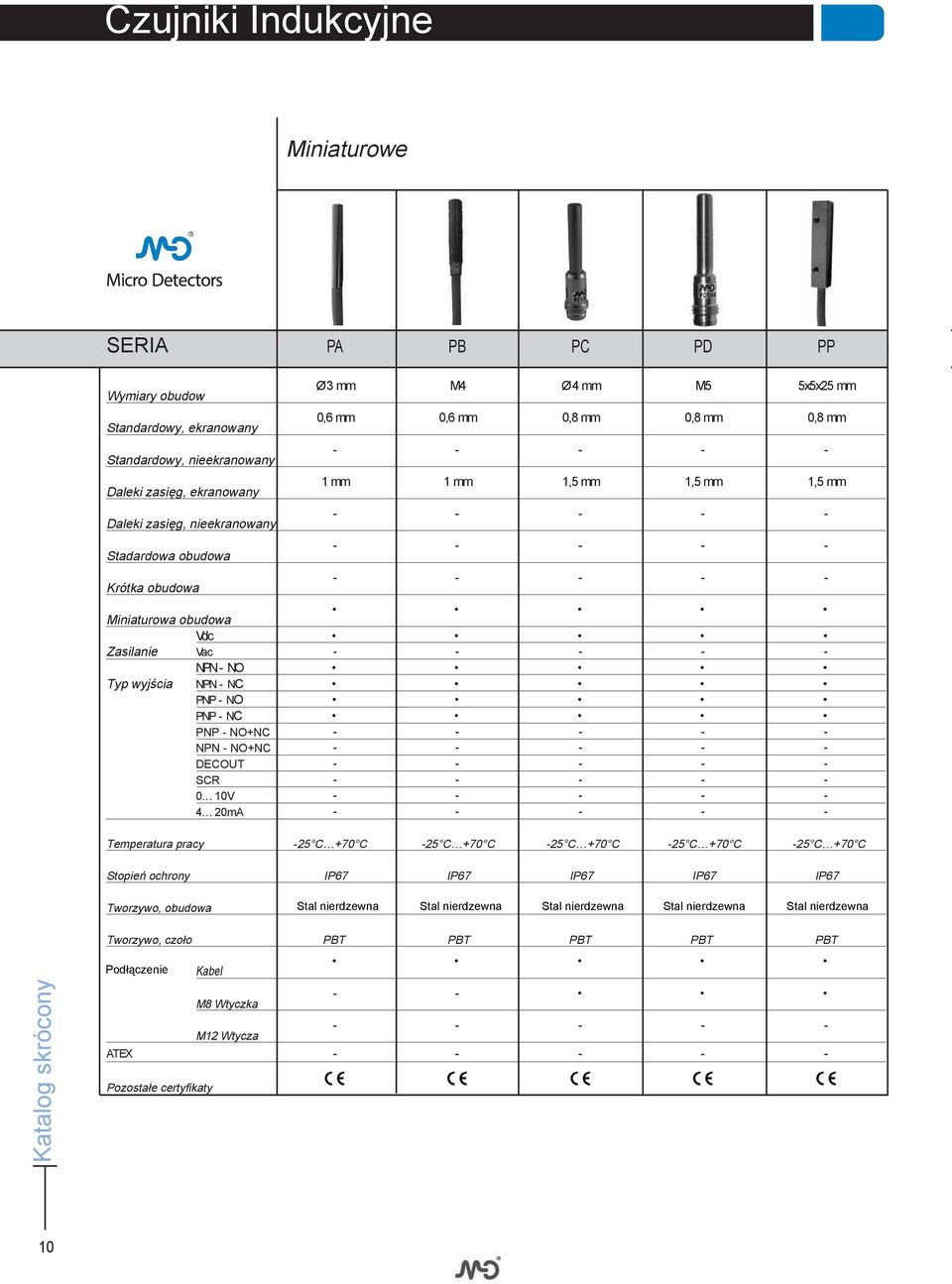

11 Czujniki Indukcyjne Miniaturowe SERIA PA PB PC PD PP Wymiary obudow Standardowy, ekranowany Standardowy, nieekranowany Daleki zasięg, ekranowany Daleki zasięg, nieekranowany Stadardowa obudowa Krótka obudowa Ø 3 mm M4 Ø 4 mm M5 5x5x25 mm 0,6 mm 0,6 mm 0,8 mm 0,8 mm 0,8 mm mm 1 mm 1,5 mm 1,5 mm 1,5 mm Miniaturowa obudowa Vdc Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC PNP - NO+NC NPN - NO+NC DECOUT SCR V mA Temperatura pracy -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C Stopień ochrony IP67 IP67 IP67 IP67 IP67 Tworzywo, obudowa Stal nierdzewna Stal nierdzewna Stal nierdzewna Stal nierdzewna Stal nierdzewna Tworzywo, czoło PBT PBT PBT PBT PBT Podłączenie Kabel - M8 Wtyczka - - M12 Wtycza ATEX Pozostałe certyfikaty 10

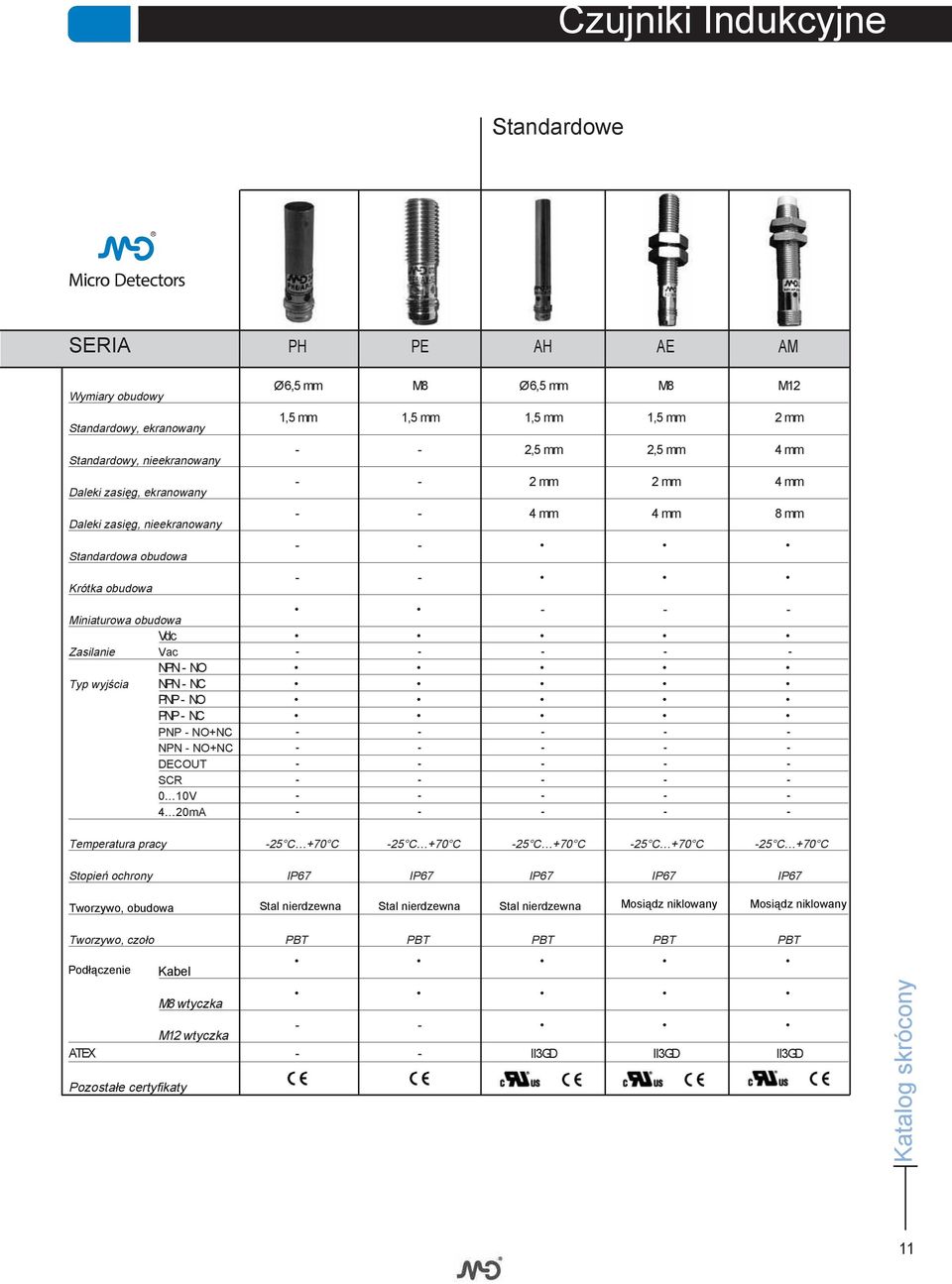

12 Czujniki Indukcyjne Standardowe SERIA PH PE AH AE AM Wymiary obudowy Standardowy, ekranowany Standardowy, nieekranowany Daleki zasięg, ekranowany Daleki zasięg, nieekranowany Standardowa obudowa Krótka obudowa Ø 6,5 mm M8 Ø 6,5 mm M8 M12 1,5 mm 1,5 mm 1,5 mm 1,5 mm 2 mm - - 2,5 mm 2,5 mm 4 mm mm 2 mm 4 mm mm 4 mm 8 mm Miniaturowa obudowa Vdc Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC PNP - NO+NC NPN - NO+NC DECOUT SCR V mA Temperatura pracy -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C Stopień ochrony IP67 IP67 IP67 IP67 IP67 Tworzywo, obudowa Stal nierdzewna Stal nierdzewna Stal nierdzewna Mosiądz niklowany Mosiądz niklowany Tworzywo, czoło PBT PBT PBT PBT PBT Podłączenie Kabel M8 wtyczka - - M12 wtyczka ATEX - - II3GD II3GD II3GD Pozostałe certyfikaty 11

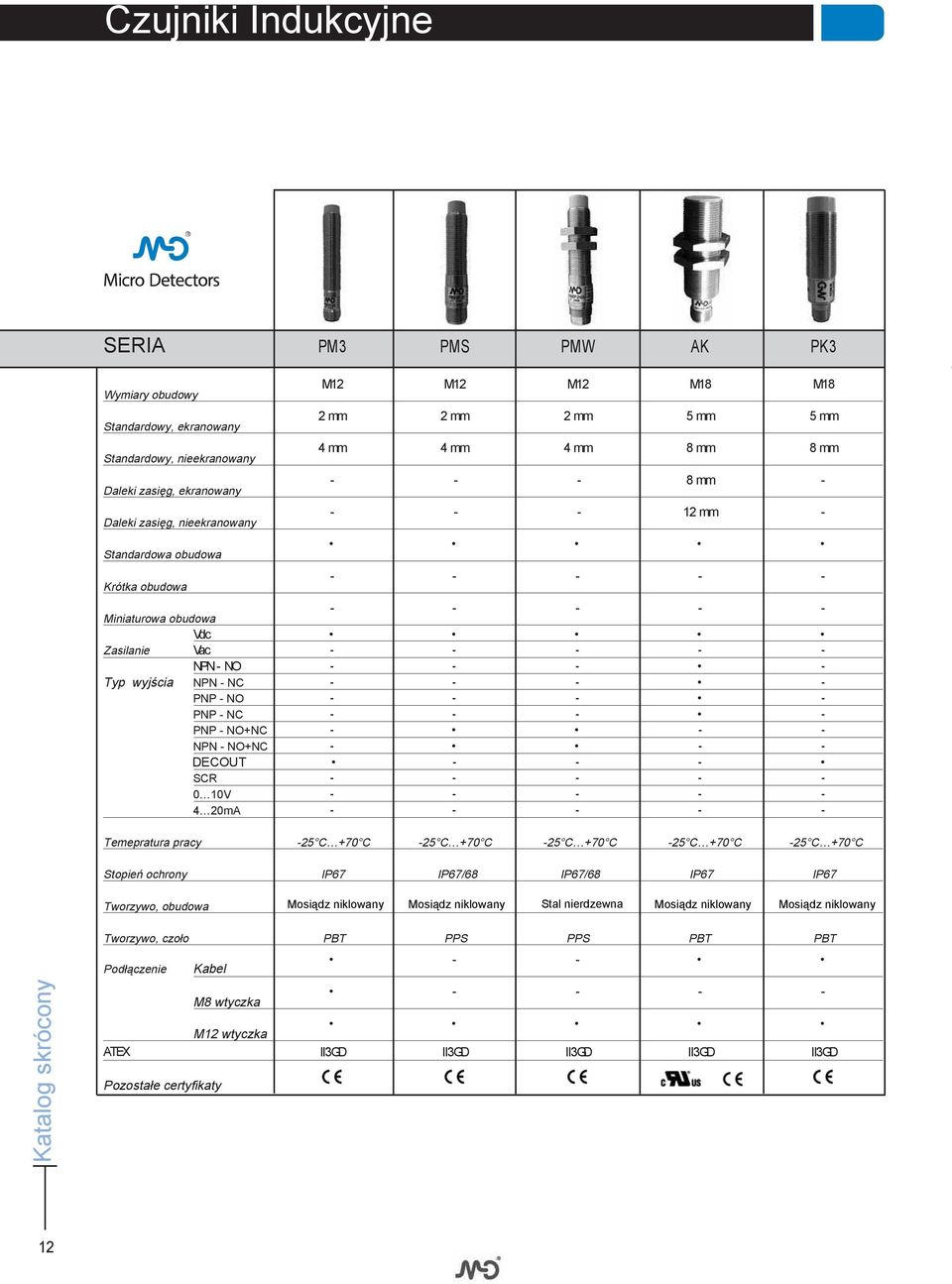

13 Czujniki Indukcyjne SERIA PM3 PMS PMW AK PK3 Wymiary obudowy Standardowy, ekranowany Standardowy, nieekranowany Daleki zasięg, ekranowany Daleki zasięg, nieekranowany Standardowa obudowa Krótka obudowa M12 M12 M12 M18 M18 2 mm 2 mm 2 mm 5 mm 5 mm 4 mm 4 mm 4 mm 8 mm 8 mm mm mm Miniaturowa obudowa Vdc Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC PNP - NO+NC NPN - NO+NC DECOUT SCR V mA Temepratura pracy -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C Stopień ochrony IP67 IP67/68 IP67/68 IP67 IP67 Tworzywo, obudowa Mosiądz niklowany Mosiądz niklowany Stal nierdzewna Mosiądz niklowany Mosiądz niklowany Tworzywo, czoło PBT PPS PPS PBT PBT Podłączenie Kabel M8 wtyczka M12 wtyczka ATEX II3GD II3GD II3GD II3GD II3GD Pozostałe certyfikaty 12

14 Czujniki Indukcyjne Seria PKS PKW AT VM VK Wymiary Standardowy, ekranowany Standardowy, nieekranowany Daleki zasięg, ekranowany Daleki zasięg, nieekranowany Standardowa obudowa Krótka obudowa M18 M18 M30 M12 M18 5 mm 5 mm 10 mm 2 mm 5 mm 8 mm 8 mm 15 mm 4 mm 8 mm mm mm Miniaturowa obudowa Vdc - - Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC PNP - NO+NC NPN - NO+NC DECOUT SCR V mA Temperatura pracy -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C -25 C +70 C Stopień ochrony IP67/68 IP67/68 IP67 IP67 IP67 Tworzywo, obudowa Mosiądz niklowany Stal nierdzewna Mosiądz niklowany Mosiądz niklowany Mosiądz niklowany Tworzywo, czoło PSU PSU PBT PBT PBT Podłaćzenie Kabel M8 wtyczka M12 wtyczka ATEX II3GD II3GD II3GD - - Pozostałe certyfikaty 13

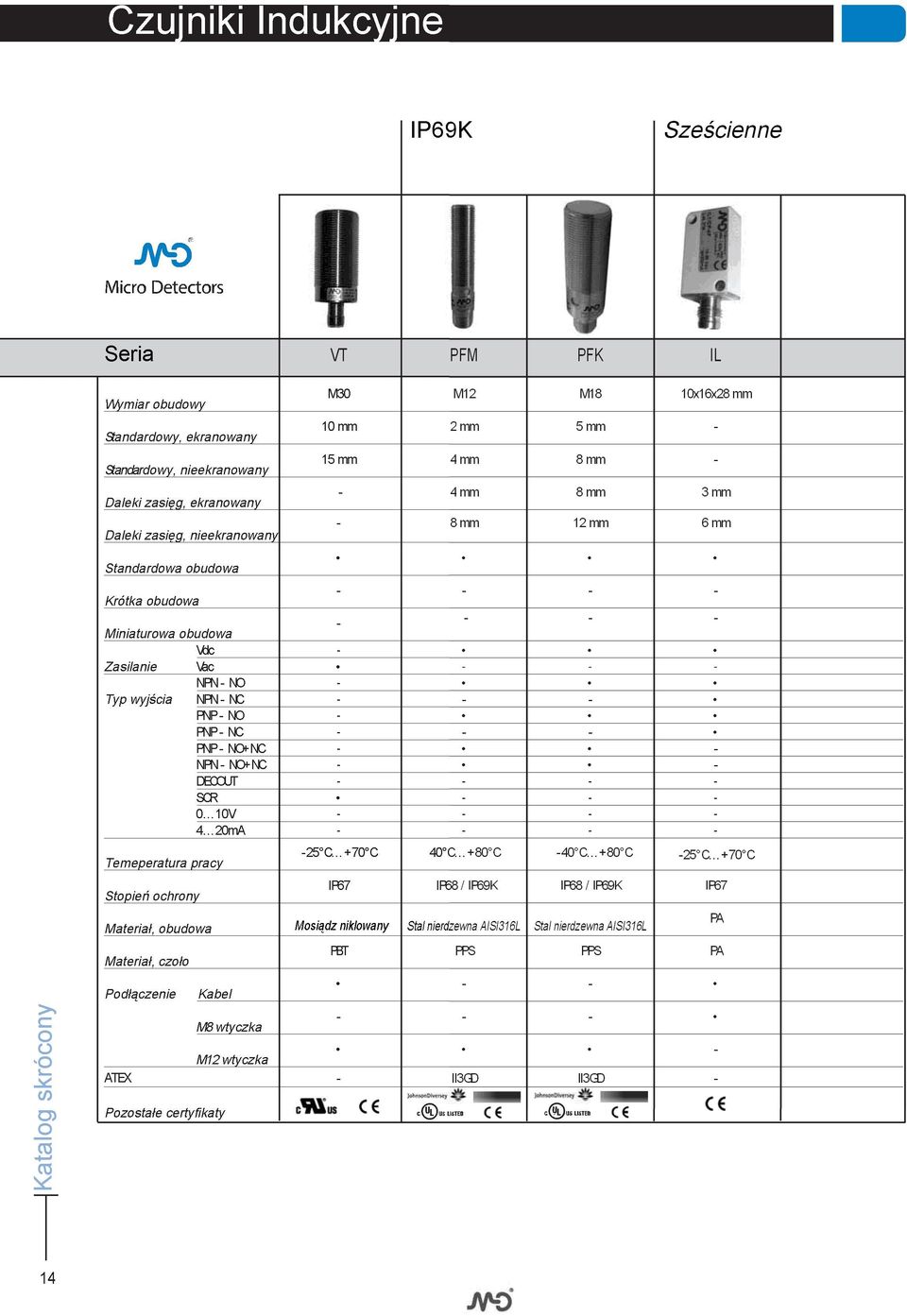

15

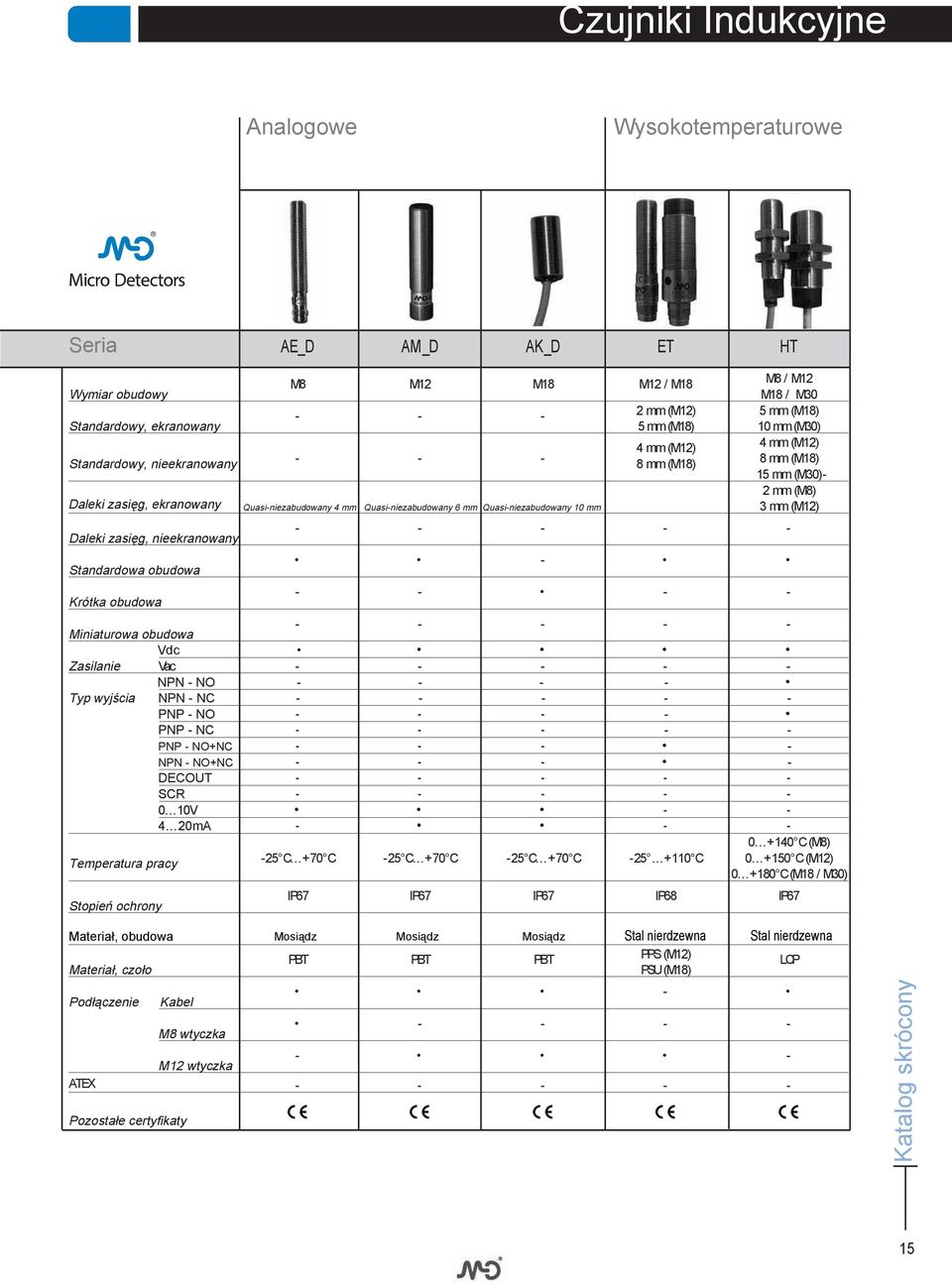

16 Czujniki Indukcyjne Analogowe Wysokotemperaturowe Seria AE_D AM_D AK_D ET HT M8 M12 M18 M12 / M18 M8 / M12 Wymiar obudowy M18 / M mm (M12) 5 mm (M18) Standardowy, ekranowany 5 mm (M18) 10 mm (M30) Standardowy, nieekranowany mm (M12) 4 mm (M12) 8 mm (M18) 8 mm (M18) 15 mm (M30)- 2 mm (M8) Daleki zasięg, ekranowany Quasi-niezabudowany 4 mm Quasi-niezabudowany 6 mm Quasi-niezabudowany 10 mm 3 mm (M12) Daleki zasięg, nieekranowany Standardowa obudowa Krótka obudowa Miniaturowa obudowa Vdc Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC PNP - NO+NC NPN - NO+NC DECOUT SCR V mA C (M8) Temperatura pracy -25 C +70 C -25 C +70 C -25 C +70 C C C (M12) C (M18 / M30) Stopień ochrony IP67 IP67 IP67 IP68 IP67 Materiał, obudowa Mosiądz Mosiądz Mosiądz Stal nierdzewna Stal nierdzewna PBT PBT PBT PPS (M12) LCP Materiał, czoło PSU (M18) Podłączenie Kabel M8 wtyczka M12 wtyczka ATEX Pozostałe certyfikaty 15

17 Czujniki pojemnościowe Pojemnościowe Serie CE CT Wymiary Ø 20 mm M30 Standardwoy, ekranowany 10mm - Standardowy, nieekranowany - - Daleki zasięg ekranowany - 15mm Daleki zasięg, nieekranowany - 20mm Standardowa obudowa Krótka obudowa Miniaturowa obudowa Vdc Zasialanie Vac - - NPN - NO - Typ wyjścia NPN - NC - PNP - NO - PNP - NC - PNP - NO+NC - NPN - NO+NC - DECOUT - - SCR V mA - - Temperatura pracy -25 C +70 C -25 C +70 C Stopień ochrony IP65 IP65 Materiał, obudowa stal nierdzewna mosiądz niklowany Materiał, czoło LCP PBT Podłaćzenie Kabel M8 wtyczka - - M12 wtyczka ATEX - - Pozostałe certyfikaty 16

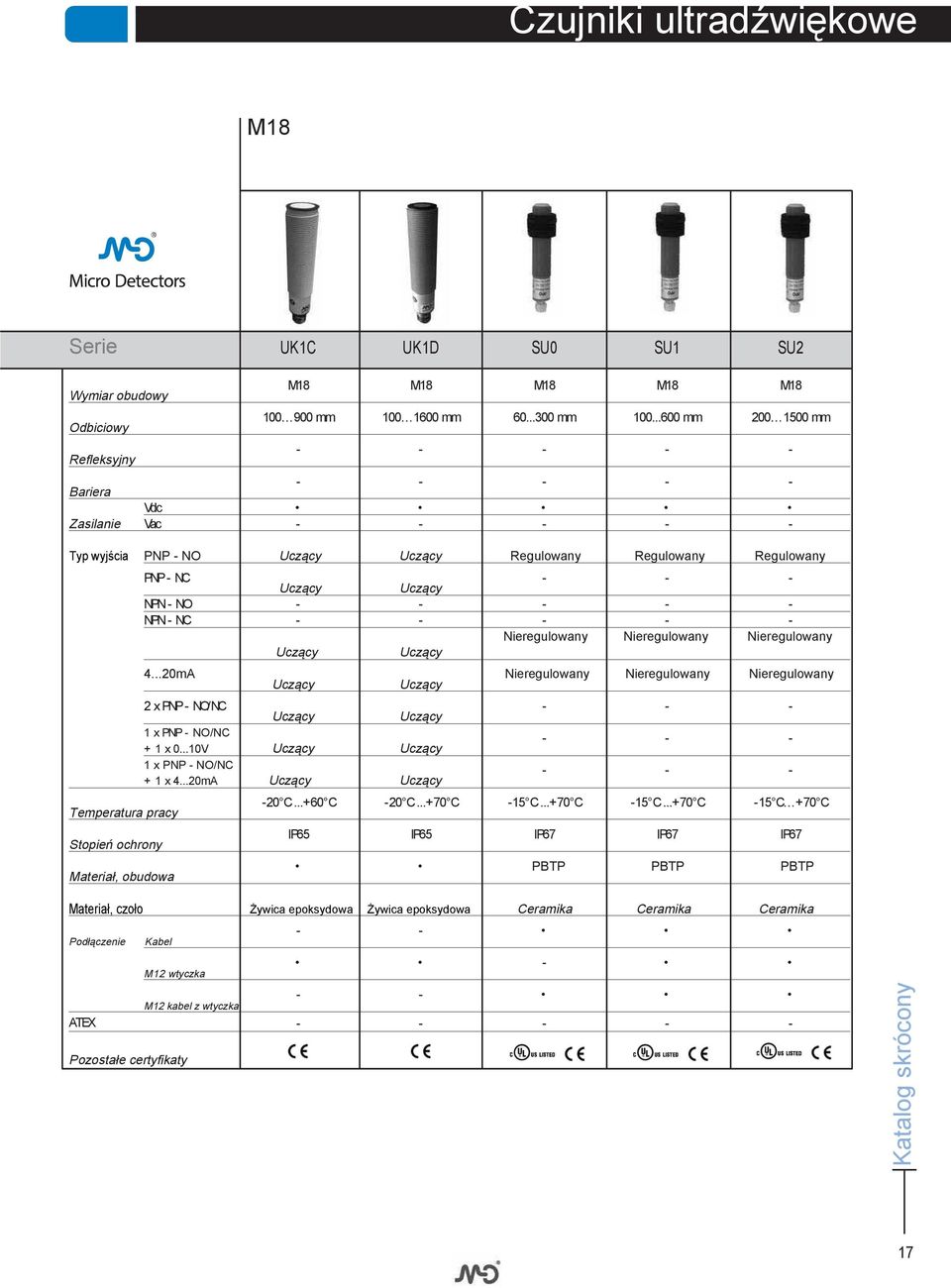

18 Czujniki ultradźwiękowe M18 Serie UK1C UK1D SU0 SU1 SU2 Wymiar obudowy Odbiciowy Refleksyjny M18 M18 M18 M18 M mm mm mm mm mm Bariera Vdc Zasilanie Vac Typ wyjścia Temperatura pracy Stopień ochrony Materiał, obudowa PNP - NO Uczący Uczący Regulowany Regulowany Regulowany PNP - NC Uczący Uczący NPN - NO NPN - NC Nieregulowany Nieregulowany Nieregulowany Uczący Uczący mA Nieregulowany Nieregulowany Nieregulowany Uczący Uczący 2 x PNP - NO/NC Uczący Uczący x PNP - NO/NC + 1 x V Uczący Uczący x PNP - NO/NC + 1 x mA Uczący Uczący C C -20 C C -15 C C -15 C C -15 C +70 C IP65 IP65 IP67 IP67 IP67 PBTP PBTP PBTP Materiał, czoło śywica epoksydowa śywica epoksydowa Podłączenie Kabel M12 wtyczka Ceramika Ceramika Ceramika M12 kabel z wtyczka ATEX Pozostałe certyfikaty 17

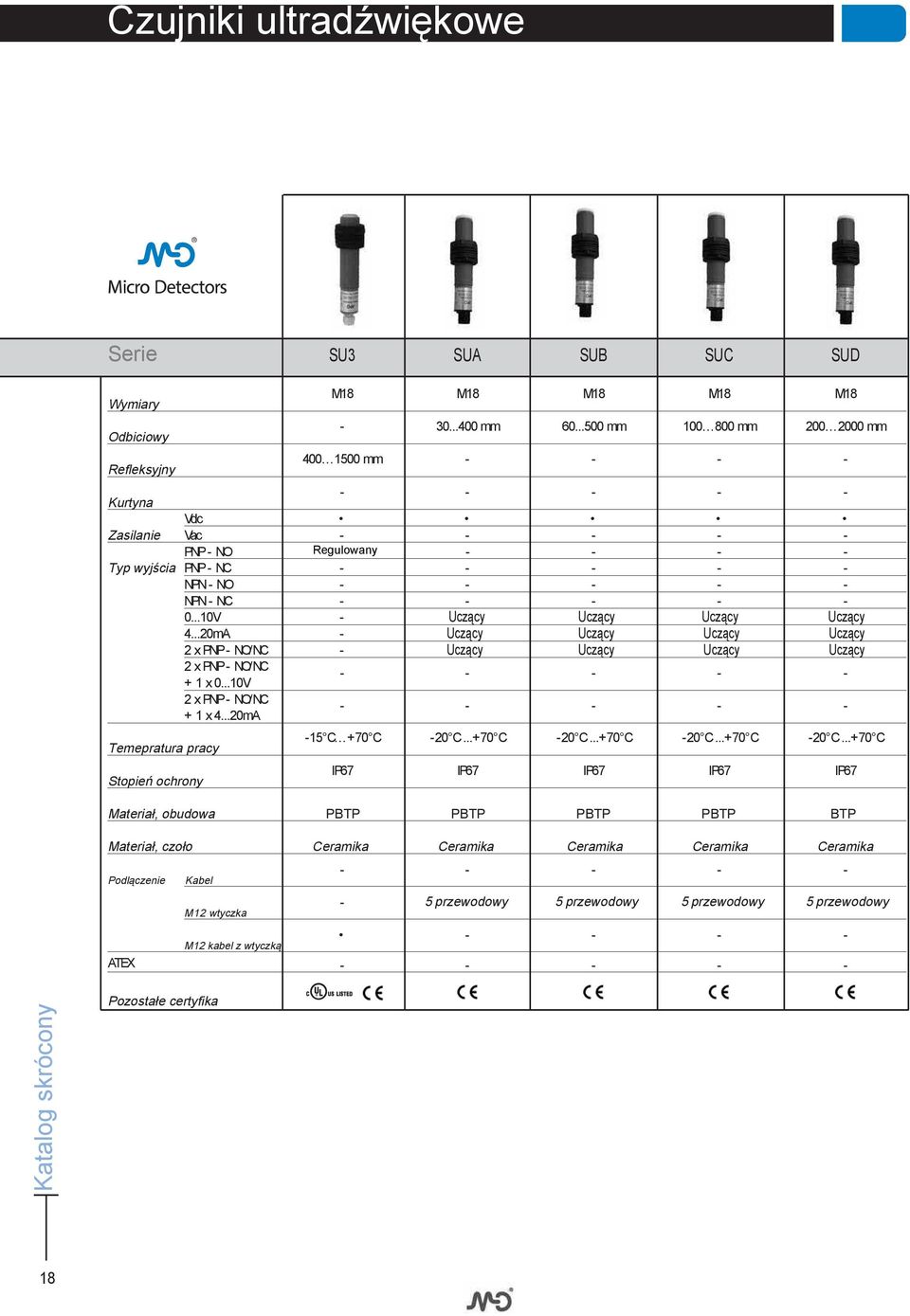

19 Czujniki ultradźwiękowe Serie SU3 SUA SUB SUC SUD Wymiary Odbiciowy Refleksyjny M18 M18 M18 M18 M mm mm mm mm mm Kurtyna Vdc Zasilanie Vac PNP - NO Regulowany Typ wyjścia PNP - NC NPN - NO NPN - NC V - Uczący Uczący Uczący Uczący mA - Uczący Uczący Uczący Uczący 2 x PNP - NO/NC - Uczący Uczący Uczący Uczący 2 x PNP - NO/NC + 1 x V x PNP - NO/NC + 1 x mA Temepratura pracy Stopień ochrony -15 C +70 C -20 C C -20 C C -20 C C -20 C C IP67 IP67 IP67 IP67 IP67 Materiał, obudowa PBTP PBTP PBTP PBTP BTP Materiał, czoło Ceramika Ceramika Ceramika Ceramika Ceramika Podlączenie Kabel M12 wtyczka przewodowy 5 przewodowy 5 przewodowy 5 przewodowy M12 kabel z wtyczką ATEX Pozostałe certyfika 18

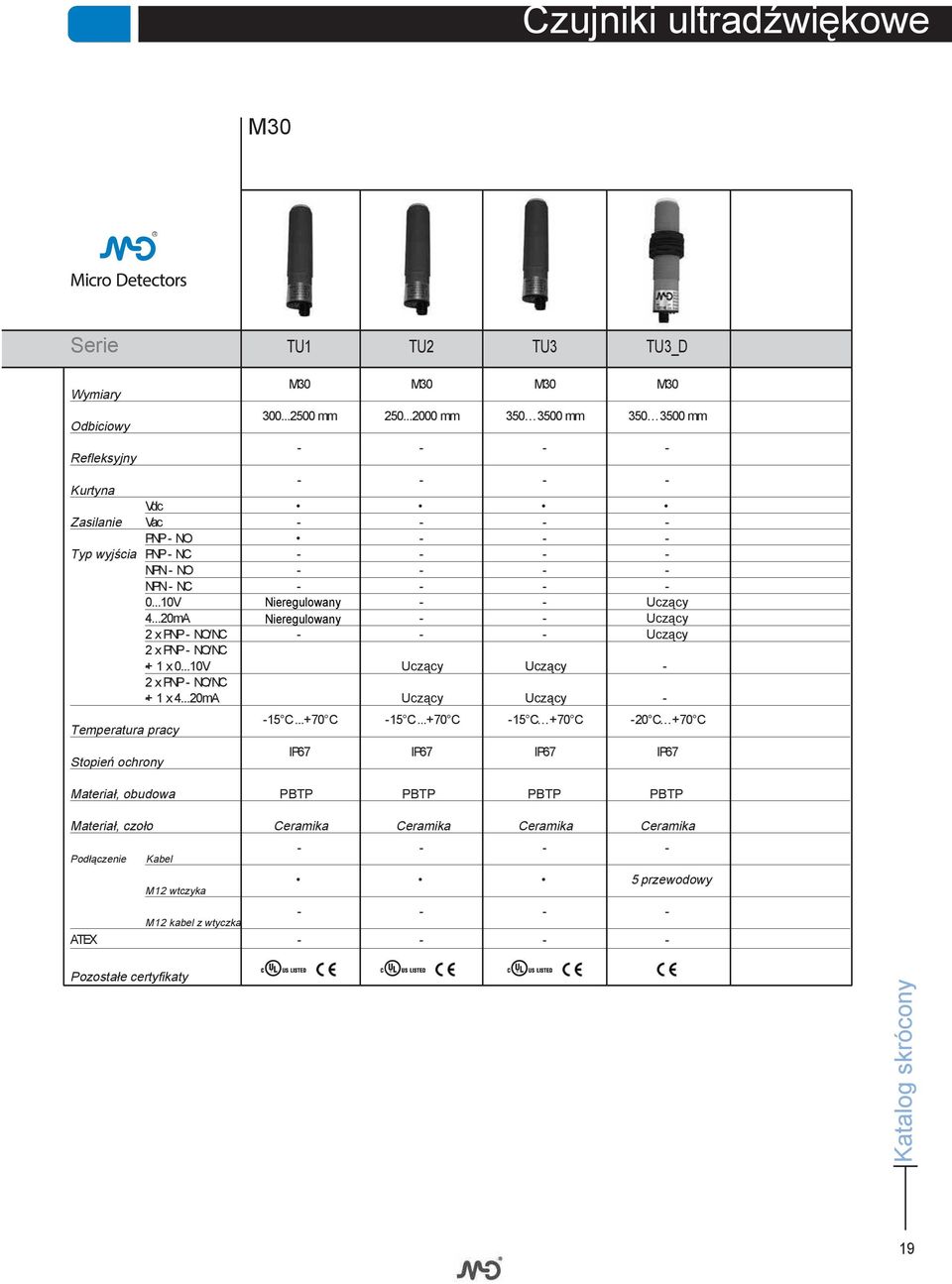

20 Czujniki ultradźwiękowe M30 Serie TU1 TU2 TU3 TU3_D Wymiary Odbiciowy Refleksyjny M30 M30 M30 M mm mm mm mm Kurtyna Vdc Zasilanie Vac PNP - NO Typ wyjścia PNP - NC NPN - NO NPN - NC V Nieregulowany - - Uczący mA Nieregulowany - - Uczący 2 x PNP - NO/NC Uczący 2 x PNP - NO/NC x V Uczący Uczący - 2 x PNP - NO/NC x mA Uczący Uczący - Temperatura pracy Stopień ochrony -15 C C -15 C C -15 C +70 C -20 C +70 C IP67 IP67 IP67 IP67 Materiał, obudowa PBTP PBTP PBTP PBTP Materiał, czoło Ceramika Ceramika Ceramika Ceramika Podłączenie Kabel M12 wtczyka przewodowy M12 kabel z wtyczka ATEX Pozostałe certyfikaty 19

21 Czujniki ultradźwiękowe Sześcienne Serie UHZ UHS QU6 Wymiary Odbiciowy Refleksyjny 30x20x15 24x50x15 80x67x mm Bramka mm mm - Vdc Zasilanie Vac PNP - NO Nieregulowany Nieregulowany - Typ wyjścia PNP - NC Nieregulowany Nieregulowany - NPN - NO Nieregulowany Nieregulowany - NPN - NC Nieregulowany Nieregulowany V - - Uczący mA - - Uczący 2 x PNP - NO/NC x PNP - NO/NC + 1 x V x PNP - NO/NC + 1 x mA Temperatura pracy -15 C C -15 C C -20 C +70 C Stopień ochrony Materiał, obudowa IP67 IP67 IP65 PBTP PBTP PBTP Materiał, czoło Ceramika Ceramika Ceramika Podlączenie Kabel M12 wtyczka przewodów M12 kabel z wtyczka ATEX Pozostałe certyfikaty 20

22 Czujniki optyczne Cylindryczne Seria H8 HE DG DM FA Wymiary M8 M8 Ø10 mm M12 M18 Eliminacja wpływu tła mm mm Rozproszony, krótki dystans 200 mm 100 mm mm 400 mm Rozproszony, długi dystans 1 m Refleksyjny m Polaryzowany m 3 m Refleksyjny dla materiałów przezroczystych mm mm m (10 khz) 2 m 4 m 20 m Kurtyna (50 khz) m (1 khz) (16 m - 90 ) Laser osiowy optyczny promieniowy optyczny Vdc Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO - - PNP - NC NPN - NO/NC PNP - NO/NC NPN - NO+NC PNP - NO+NC DECOUT Relè SCR Temeperatura pracy -25 C C -25 C C -25 C +70 C -25 C +70 C -25 C +70 C Stopień ochrony IP67 IP67 IP67 IP67 IP67 Tworzywo sztuczne Materiał, obudowa stal nierdzewna stal nierdzewna Tworzywo sztuczne mosiądz niklowany /metal Materiał, czoło PMMA PMMA PMMA PMMA PMMA Podłączenie Kabel M8 wtczyka M12 wtyczka ATEX Pozostałe certyfikaty 21

23 Czujniki optyczne Seria FAL SS/SP MS/MP SA MV/MQ Wymiary M18 M18 M18 M18 M18-50 mm 50 mm- 50 mm Eliminacja wpływu tła 100 mm 100 mm 100 mm 400 mm 100 mm 100 mm 150 mm 100 mm Rozproszony, krótki dystans (300 mm - 90 ) 200 mm 200 mm mm Rozproszony, długi dystans 800 mm 400 mm 400 mm 400 mm Refleksyjny - 4 m 4 m 6 m 4 m Polaryzowany 30 m 3 m 3 m 3 m 3 m Refleksyjny dla materiałów przezroczystych m 14 m 16 m - 16 m Kurtyna 32 m 32 m Laser osiowy optyczny promieniowy optyczny - Vdc - Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC NPN - NO/NC - - PNP - NO/NC - - NPN - NO+NC PNP - NO+NC DECOUT Relè SCR Temeperatura pracy Stopień ochrony Materiał, obudowa -15 C C -25 C C -25 C +70 C -25 C +70 C -25 C +70 C IP67 IP67 IP67 IP65 IP67 Tworzywo sztuczne /metal Tworzywo sztuczne /metal Tworzywo sztuczne /metal Tworzywo sztuczne /metal Tworzywo sztuczne Materiał, czoło Podłączenie Kabel M8 wtczyka Szkło PMMA PMMA PMMA PMMA M12 wtyczka ATEX II3GD II3GD Pozostałe certyfikaty 22

24 Czujniki optyczne Cylindryczny, Specjalny IP69K Seria FT FQ Wymiary Eliminacja wpływu tła M30 M Rozproszony, krótki dystans mm mm 40 Rozproszony, długi dystans 800 mm 8 Refleksyjny - 5 m Polaryzowany - 4 m Refleksyjny dla materiałów przezroczystych mm m 20 m Bariera (16 m - 90 ) Laser - - osiowy optyczny promieniowy optyczny - Vdc Vdc Zasilanie Vac - - NPN - NO - - Typ wyjścia NPN - NC - - PNP - NO - - PNP - NC - - NPN - NO/NC - PNP - NO/NC - NPN - NO+NC PNP - NO+NC DECOUT - - Relè - - SCR - - Temeperatura pracy -25 C C -25 C C -25 C Stopień ochrony IP67 IP67 IP68/IP69K Tworzywo sztuczne Materiał, obudowa Metal /metal Stal nierdzewna Materiał, czoło Podłączenie Kabel M8 wtyczka PMMA PMMA PMMA M12 wtyczka ATEX - - Pozostałe certyfikaty 23

25 Czujniki optyczne Sześcienne Seria QM FE QX PS BS Wymiary 21x12,8x31,2 mm 11x20x31 mm 15x23x40 mm 15x26x49 16x37x70 mm Eliminacja wpływu tła mm mm mm 100 mm Rozproszony, krótki dystans 200 mm 200 mm 1000 mm 800 mm 300 mm mm Rozproszony, długi dystans 1600 mm Refleksyjny m 2 m 8 m Polaryzowany 5 m 4 m 2,5 m - 2,5 m Refleksyjny dla materiałów przezroczystych 4 m Bariera 20 m 12 m 8 m 4 m - Laser osiowy optyczny promieniowy optyczny Vdc Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC NPN - NO/NC PNP - NO/NC NPN - NO+NC PNP - NO+NC DECOUT Relè SCR Temepratura pracy Stopień ochrony -25 C C -25 C C -25 C C -25 C +70 C -25 C C IP67 IP67 IP65 IP65 IP65 Materiał, obudowa Tworzywo sztuczne Tworzywo sztuczne ABS Tworzywo sztuczne ABS Materiał, czoło PMMA PC Akryl PMMA Akryl Podłączenie Kabel M8 wtyczka - M12 wtyczka kabel z wtyczką - ATEX Pozostałe certyfikaty 24

26 Czujniki optyczne Seria BV FG RX Wymiary 16x37x70 mm 20x43x65 26x50x80 mm mm mm Eliminacja wpływu tła mm mm 100 mm Rozproszony, krótki dystans 200 mm mm - 1 m Rozproszony, długi dystans 1600 mm 2 m Refleksyjny 8 m - 12 m Polaryzowany 2,5 m 9 m 6 m Refleksyjny dla materiałów przezroczystych m 16 mm Bariera 32 mm Laser osiowy optyczny - promieniowy optyczny - Vdc - Zasilanie Vac NPN - NO Typ wyjścia NPN - NC PNP - NO PNP - NC NPN - NO/NC - - PNP - NO/NC - - NPN - NO+NC PNP - NO+NC DECOUT - - Relè - SCR - - Temperatura pracy Stopień ochrony -25 C C -25 C C -25 C +70 C IP65 IP67 IP65 Materiał, obudowa ABS Tworzywo sztuczne PC Materiał, czoło Akryl PC PMMA Podłączenie Kabel M8 wtyczka M12 wtyczka ATEX Pozostałe certyfikaty 25

27 Czujniki optyczne Ze zdalnym wzmaczniaczem Seria UR URS DG Wymiary wyjście przekaźnikowe wzmacniacza Wzmacniacz do światłowodów plastikowy Wzmacniacz do światłowodów szklanych Wzmaczniacz na szynie DIN 32x67x90 mm 125x68x75 mm (3 ottiche / optics) 125x68x26 mm (1 ottica / optic) Ø10 mm M Funkcje czasowe - - Uczenie Zasięg dziłania - - do 75 m Vdc - Zasilanie Vac - Relè - Typ wyjścia PNP - NO/NC NPN - NO/NC Temperatura pracy -10 C C -25 C C -20 C C Stopień ochrony Materiał, obudowa IP20 IP20 IP67 Tworzywo sztuczne Tworzywo sztuczne Tworzywo sztuczne /metal Materiał, optyka - - PC/Szkło Podłączenie Kabel M12 wtyczka M8 wtyczka Zaciski - - Undecal - - ATEX Pozostałe certyfikaty 26

28 Czujniki optyczne Ze wzmaczniaczem światłowodowym Seria SSF FS1 FX3 FX4 Wymiary wyjście przekaźnikowe wzmacniacza Wzmacniacz do światłowodów plastikowy Wzmacniacz do światłowodów szklanych Wzmaczniacz na szynie DIN M18 15x26x66 mm 10x31x60 mm 10x31x60 mm Funkcje czasowe Uczenie - - Zasięg działania W zaleŝności od zastosowanych światłowodów Vdc Zasialanie Vac Relè Typ wyjścia PNP - NO/NC NPN - NO/NC -25 C C -25 C C -25 C C -25 C +55 C Temperatura pracy Stopień ochrony IP67 IP65 IP64 IP64 Tworzywo sztuczne Materiał, obudowa /metal PA PBTP PBTP Materiał, optyka Podłączenie Kabel M12 wtyczka M8 wtyczka Światłowody z tworzywa sztucznego/ Śwatłowody ze szkła Zaciski Undecal ATEX Pozostałe certyfikaty SHORT FORM 27

29 Czujniki optyczne Światłowody plastikowe, seria CF SSF FS1 FX3 FX4 nadaje się Model (1) Typ (EX.G.=1) (EX.G.=1) (EX.G.=1) (EX.G.=1) Ŝyła światłowodu do cięcia długość (2) Kształt głowki Soczewki CF/CA1-20 Skaner 60 mm 60 mm 140 mm 140 mm 0,5 Tak 2 m M5 Tak CF/CA2-** Skaner 15 mm 15 mm 70 mm 110 mm 0,5 Nie 0,5-1 m M4 Nie CF/CA4-** Skaner 15 mm 15 mm 60 mm 80 mm 0,5 Nie 0,5-1 m M4 + nakrętka Nie CF/RA4-** P/R 30 mm 30 mm 150 mm 250 mm 0,5 Nie 0,5-1 m M4 + nakrętka Nie CF/RA7-** P/R 30 mm 30 mm 150 mm 250 mm 0,5 Nie 0,5-1 m M3 Nie CF/CB1-** Skaner 50 mm 50 mm 200 mm 300 mm 1 Tak 1-2 m M6 Nie CF/CB3-** Skaner 50 mm 50 mm 200 mm 300 mm 1 Tak 1-2 m M6 Nie CF/CB3-** Skaner 50 mm 50 mm 200 mm 300 mm 1 Tak 1-2 m M6 + nakrętka Nie CF/RB3-20 P/R 120 mm 120 mm 700 mm 700 mm 1 Tak 2 m M4 Nie CF/RB4-** P/R 120 mm 120 mm 600 mm 900 mm 1 Tak 1-2 m M4 + nakrętka Nie CF/RB6-** P/R 120 mm 120 mm 600 mm 900 mm 1 Tak 1-2 m M4 Nie CF/RB9-** P/R 1200 mm 1200 mm 8000 mm mm 1 Tak 1-2 m ø6 mm Nie CF/RBA-** P/R 1200 mm 1200 mm 8000 mm mm 1 Tak 1-2 m M7 Nie CF/CC1-20 Skaner 15 mm 15 mm 70 mm 100 mm 1 Nie 2 m M6 Tak CF/RC6-20 P/R 100 mm 100 mm 500 mm 500 mm 1 Nie 2 m M4 Nie CF/RC9-20 P/R 1000 mm 1000 mm 6000 mm 8000 mm 1 Nie 2 m ø6 mm Tak CF/RCA-20 P/R 1000 mm 1000 mm 6000 mm 8000 mm 1 Nie 2 m M7 Tak (1) Dwie ostatnie cyfry kodu informują o długości światłowodu w dm (2) Standardowa długość. Specjalne długości dostępne na zamówienie. Światłowody modułowe, seria AF SSF FS1 FX3 FX4 Model Typ Typ akcesorii (EX.G.=1) (EX.G.=1) (EX.G.=1) (EX.G.=1) Ŝyła światłowodu kształt główki soczewki AF/C - obcinaczka AF/1S - włókno do sprzedaŝy na metry AF/ER4 AF/ER5 AF/ER6 AF/ER7 P/R P/R P/R P/R Soczewki kolimatora 600 mm 600 mm 2000 mm 3000 mm 1 AF/1S - Tak 1000 mm 1000 mm 3000 mm 5000 mm 1 AF/1S - Tak Soczewki kolimatora Soczewki kolimatora 3500 mm 3500 mm 6000 mm 8000 mm 1 AF/1S - Tak 1000 mm 1000 mm 6000 mm 8000 mm 1 AF/1S - Tak Soczewki kolimatora Włókna optyczne do 200 C, seria CV KAtalog skrócony SSF FS1 FX3 FX4 nadaje się Model (1) Typ (EX.G.=1) (EX.G.=1) (EX.G.=1) (EX.G.=1) rdzeń światłowodu do cięcia Długość (2) Kształt głowki Soczewki CV/CB1-** Skaner 50 mm 50 mm 150 mm 150 mm 1 Nie 1-2 m M4 Nie CV/CB3-** Skaner 50 mm 50 mm 150 mm 150 mm 1 Nie 1-2 m M4 + nakrętka Nie CV/RB4-** P/R 90 mm 90 mm 600 mm 900 mm 1 Nie 1-2 m M4 + nakrętka Nie CV/RB6-** P/R 90 mm 90 mm 600 mm 900 mm 1 Nie 1-2 m M4 Nie (1) Dwie ostatnie cyfry kodu informują o długości światłowodu w dm (2) Standardowa długość. Specjalne długości dostępne na zamówienie. 28

30 Czujniki optyczne Światłowody do 250 C - Seria CV SSF FS1 FX3 FX4 Optyczny rdzeń nadaje się Model (1) Type (EX.G.=1) (EX.G.=1) (EX.G.=1) (EX.G.=1) światłowodu do cięcia Długość (2) Kształt główki Soczewki CV/CB1-**ME Skaner 50 mm 50 mm 150 mm 150 mm 1 Nie 1-2 m M4 Nie CV/CB3-**ME Skaner 50 mm 50 mm 150 mm 150 mm 1 Nie 1-2 m M4 + nakrętka Nie CV/RB4-**ME P/R 90 mm 90 mm 600 mm 900 mm 1 Nie 1-2 m M4 + nakrętka Nie CV/RB6-**ME P/R 90 mm 90 mm 600 mm 900 mm 1 Nie 1-2 m M4 Nie (1) Dwie ostatnie cyfry kodu informują o długości światłowodu w dm (2) Standardowa długość. Specjalne długości dostępne na zamówienie. Akcesoria do światłowodów SSF FS1 FX3 FX4 Optyczny rdzeń Model Model Typ Rodzaj akcesoriów (EX.G.=1) (EX.G.=1) (EX.G.=1) (EX.G.=1) światłowodu światłowodu Kształt główki Soczewki AF/FC1 Skaner Urządzenie skupiajće 25 mm 25 mm 30 mm 30 mm 1 CV/CB1-** ø6,5 mm Tak AF/FC2 Skaner Urządzenie skupiajće 45 mm 45 mm 50 mm 50 mm 1 CV/CB1-** ø 6,5 mm Tak AF/ER 1P/R Dodatkowy obiektyw 1000 mm 1000 mm 4000 mm 4000 mm 1 CV/RB6-** ø 5 mm Tak AF/ER 2P/R Dodatkowy obiektyw 3000 mm 3000 mm 8000 mm mm 1 CV/RB6-** ø 8,5 mm Tak AF/ER 3P/R Dodatkowy obiektyw 3000 mm 3000 mm mm mm 1 CV/RB6-** 13x13 mm Tak

31 Czujniki optyczne Specjalne Seria LTB LDLU LDLV LC5 FC3 Wymiary Skaner kontrastu Skaner luminescencyjny M18 M18 M30 26x61x115mm 26x75x90mm Czujnik sensoru Czujnik szczelinowy do wykrywania krawędzi mm(STF25) 12mm(STF12) 30mm 18mm(FPCP) h=38mm Zasięg działania 25mm(STF25) 25mm(STF25) 50mm(FPCP) Vdc Zasilanie Vac NPN/PNP Typ wyjścia NO/NC x NPN/PNP NO/NC NPN - NO/NC - - PNP - NO/NC - - DECOUT SCR Temperatura pracy C C C C C Stopień ochrony IP65 IP65 IP65 IP67 IP64 Materiał, obudowa PBT PBT Mosiądz niklowany PC PCB Materiał, czoło Pleksi Pleksi Szkło - PCB Podłączenie Kabel M12 wtyczka ATEX Pozostałe certyfikaty 30

32 Czujniki obszaru Seria BX04 BX10 BX80 AX100 AX500 Wymiary 20x44x120mm 20x44x120mm 20x44x120mm Ø 50x247mm Ø70x mm 0,3 2 m 0,3 2 m do 2m 1 m 2m 2 m 4 m Zasięg działania 90 mm 90 mm 70 mm 150 mm od 350mm Kontrolowana wysokość do 750mm Min. wykrywalny obiekt Ilość wiązek Ø 15mm Ø 15 mm Ø2 mm Ø4 mm Ø55 mm od 8 do 16 Rozdzielczość 30 mm 10 mm 6 mm 10 mm 50 mm Vdc Zasilanie Vac NPN + PNP - NO Typ wyjścia NPN + PNP - NC NPN - NO/NC - - PNP - NO/NC - - PNP - NO NPN - NO PNP - NC NPN - NC mA V Temperatura pracy Równoległe C +50 C -0 C +50 C -0 C +50 C -0 C +50 C -0 C +50 C Stopień ochrony IP67 IP67 IP67 IP65 IP65 Materiał, obudowa Materiał, czoło Podłączenie Kabel Valox Valox Valox PMMA PMMA PC / szkło PC / szkło PC / szkło PMMA PMMA M12 wtyczka - 'MOLEX ATEX II 2GD II3GD II2GD II3GD II2GD II3GD - - Pozostałe certyfikaty 31

33 Czujniki obszaru Specjalne czujniki obszaru Seria NX Wymiary Zasięg działania Wysokość chroniona 41x18x mm 0,37 2 m od 132 mm do 150 mm Min. wykrywalny obiekt Ilość wiązek Ø 5mm 14 / 16 Rozdzielczość 10 mm Vdc Zasilanie Vac - NPN + PNP - NO - Typ wyjścia NPN + PNP - NC - NPN - NO/NC - PNP - NO/NC - PNP - NO NPN - NO PNP - NC NPN - NC 4 20mA V - Równoległe Tempratura pracy Stopień ochrony Materiał, obudowa - -0 C +55 C nieokreślony bez obudowy Materiał, czoło Podłączenie Kabel bez optyki - M12 wtyczka 'MOLEX ATEX - i Pozostałe certyfikaty - 32

34

35

36 Akcesoria Akcesoria odpowiednie dla wszystkich typów czujników Model Opis Do uŝycia z następującą serią ST 82 Wkręrak do regulacji trymera Czujnik z regulacją trymerem ST 100 Akcesoria do testowania czujników DC Czujniki Akcesoria odpowiednie dla czujników cylindrycznych M8 Model Opis Do uŝycia z następującą serią ST 08-A Metalowe osiowe uchwyty Czujnik cylindryczny M8 ST 08-C Metalowe,uchwyt montaŝowy- kąt prosty Czujnik cylindryczny M8 Akcesoria odpowiednie dla czujników cylindrycznych M12 Model Opis Do uŝycia z następującą serią ST 04 Uchwyt plastikowy regulowany Czujnik cylindryczny M12 ST 12-A Uchwyt metalowy do montaŝu osiowego Czujnik cylindryczny M12 ST 12-A7W Uchwyt ze stali nierdzewnej do monataŝu osiowego Czujnik cylindryczny M12 ST 12-C Uchwyt metalowy kątowy Czujnik cylindryczny M12 ST 12-C7W Uchwyt ze stali nierdzewnej, kątowy Czujnik cylindryczny M12 STFM M12 focusing devices (7,5-12, mm) Czujnik cylindryczny M12 (tylko nadajnik) STOM1...6 Osłona Czujnik cylindryczny M12 ST 37 Kątowy adapter wiązki Czujnik cylindryczny M12 ST 36 Osłona przeciwkurzowa Czujnik cylindryczny M12 ST 60 Pokrywa ochronna Czujnik cylindryczny M12 35

37 Akcesoria Akcesoria odpowiednie dla czujników cylindrycznych M18 Model Opis Do uŝycia z następującą serią ST 02 ST 08 ST 29 ST 18-A ST 18-A7W ST 18-C ST 18-C7W Uchwyt plastikowy, regulowany Nakrętka M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 Nakrętka M18 Czujnik cylindryczny M18 montowany na wsporniku reg. ST 02 Uchwyt metalowy do montaŝu osiowego Uchwyt ze stali nierdzewnej do montaŝu osiowego Uchwyt metalowy kątowy Uchwyt ze stali nierdzewnej, kątowy STC-18 Uchwyt do montaŝu rurki o średnicy ø mm. STF Focalizzatori M18 ( mm) M18 focusing device ( mm) Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 STOS1...8 Przesłona do czujnika cylindrycznego M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18,serie SAT - LDLU - LTB - SST - MST ST 03 ST 30 ST 32 ST 50 ST 18-D-U ST 18-D-F-U ST 03-U STOFA1 STOFA2 Adapter wiązki, kąt prosty Osłona przeciwkurzowa Osłona przeciwkondensacyjna Pokrywa ochronna Uchwyt odchylacza wiązki Staffa deviaraggio focalizzatrice Focusing beam deflector bracket Kątowy adapter wiązki, plastikowy Otturatori adesivi in Kit adhesive shutter Otturatori adesivi in kit Kit adhesive shutter Czujnik cylindryczny M18 (Model bariera) Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18 Czujnik cylindryczny M18, osiowy, seria FA Czujnik cylindryczny M18, kątowy, seria FA 36

38 Akcesoria Akcesoria odpowiednie dla czujników cylindrycznych M30 Model Opis Do uŝycia z następującą serią ST 13 Uchwyt montaŝowy, metalowy, reg. z otworami gwintowanymi Czujnik cylindryczny M30 ST 14 Uchwyt montaŝowy,metalowy, regulowany ze śrubami Czujnik cylindryczny M30 ST 30-A Uchwyt do montaŝu odiowego, metalowy Czujnik cylindryczny M30 ST 30-C Uchwyt do montaŝu osiowego, kątowy Czujnik cylindryczny M30 ST 55 Adapter wiązki, kątowy Czujnik cylindryczny M30 ST 30-D-U Uchwyt odchylacza wiązki Czujnik cylindryczny M30 ST 30-D-F-U ST 55-U Staffa deviaraggio focalizzatrice Focusing beam deflector bracket Palstikowy adapter wiązki, kąt prosty Czujnik cylindryczny M30 Czujnik cylindryczny M30 Akcesoria odpowiednie do prostokątnych czujników Model Opis Do uŝycia z następującą serią ST101 ST102 ST103 ST104 STQMO STQMP STQMS ST 01 ST 07 ST 70 ST 80 ST 81 STC-80 STOFE STPFE Uchwyt do montaŝu pionowego L Staffa di fissaggio laterale a L L side mounting bracket Uchwyt do montaŝu pionowego z pokrywą ochronną Uchwyt do montaŝu poziomego z pokrywa ochronną Pionowe i poziome membrany Filtr przeciwzakłóceniowy Śruby - nakrętki - podkładki Uchwyt montaŝowy, metalowy Uchwyt montaŝowy, metalowy Uchwyt montaŝowy, metalowy Uchwyt montaŝowy, metalowy Uchwyt montaŝowy, metalowy Uchwyt montaŝowy dla rury o ø mm Membrana dla nadajnika/odbiornik Obiektyw dla nadajnika/odbiornik Prostokątne czujniki serii QM Prostokątne czujniki serii QM Prostokątne czujniki serii QM Prostokątne czujniki serii QM Prostokątne czujniki serii QM Prostokątne czujniki serii QM Prostokątne czujniki serii QM Prostokątne czujniki BS - BV serii Prostokątne czujniki PS - FS1 serii Prostokątne czujniki BS - BV serii Prostokątne czujniki serii RX Prostokątne czujniki serii RX Prostokątne czujniki RX - BS - BV - PS serii Prostokątne czujniki serii FE Prostokątne czujniki serii FE 37

39 Akcesoria Akcesoria dedykowane dla czujników obszaru Model Opis Do uŝycia z następującą serią ST 86 Adapter pozycji BX80-AX80 Czujnik obszaru seria BX80 ST 18-A Uchwyt metalowy do montaŝu osiowego Czujnik obszaru ST 18-C Metalowy uchwyt montaŝowy, kątowy Czujnik obszaru Akcesoria dedykowane dla czujników bezpieczeństwa Model Opis Do uŝycia z następującą serią ST 85 Obudowa IP65 Jednostka sterująca, seria SBCR03 SBAL/01 Obudowa z prostokątnym złączem męskim Czujnik bezpieczeństwa, seria SBA SBAL/02 Obudowa ze złączem PG11 Czujnik bezpieczeństwa, seria SBA SBAL/03 śeński, terminal wewnętrzny Czujnik bezpieczeństwa, seria SBA SB300 Moduł bezpieczeństwa do montaŝu na szynie DIN Jednostki sterujące i czujniki bezpieczeństwa SLA/** Odchylacz wiązki Czujnik bezpieczeństwa, seria SBH SLB/** Odchylacz wiązki Czujnik bezpieczeństwa, seria SBH CHR/0B-00 Złącze DIN Czujnik bezpieczeństwa, seria TH CSK/07-01 Złącza prostokątne Czujnik bezpieczeństwa, seria SBA Akcesoria róŝne Model Opis Do uŝycia z następującą serią STC-00 Uchwyt montaŝowy dla rury o ø mm Odblaskowy, rerie RL RL RL 113G ST 28 Adapter wiązki, kątowy M7 światłowód, serie CF/RBA-** and CF/RCA-20 STZ3 Undecal socket Jednostka sterująca, serie:ura - URB - URC - URD series 38

40 Odblaski Reflektory serii RL RL 100D RL102 RL 103 RL 104 RL 105 RL 106G RL 107 RL 109 RL 110 RL 111G RL 112G RL 113G RL 116 RL 201 RL 202 RL 203 RL 204 BSC // // // // BSP // // // // BVC // // // // BVP DMC DMP FAIC FAIM FALN FARL FARN FARP FERN FFRL FFRN FFRP FGRN FQIC FQRL FQRN MPC MPP MSC MSP MQC MQP MVC MVP QMRN QMRL PSC QXC QXP RXC RXP SAC SAP SPC SPP SSC SSP // // // // // // // // // // // // // // // // // // // // 25 // // // // // // // 100 // // // // // // // // // // 100 // // // // // // // // // // // // // // // // // // // // // // // 100 // // // // // // // // // // // // // // // // // // // // // // // // // // // 100 // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // 100 // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // // Wymiary (mm) 50x50 (3) Ø26 Ø35 Ø46 90x40 182x42 100x100 Ø83 Ø84 47x23 73x19 61x51 60x40 60x82 51x61 60x19 32x20 Stopień ochrony (2) IP 67 Tworzywo Akryl / Poliwęglan 39

41 Reflektory (1) Odnoszą się do indywidualnych kart katalogowych dla szczegółowych specyfikacji czujników fotoelektrycznych. (2) UŜytkowanie w warunkach zanurzenia w wodzie lub przestrzeniach z parą wodną lub w oparach wodnych nie jest zalecane. (3) Te wymiary dają wartość w % strefy działania. Uwagi: W celu zapewnienia stałej wydajności wykrywania, zwłaszcza, gdy uŝywamy z maksymalną wartością zakresu pomiarowego, waŝne jest, aby powierzchnia reflektora była czysta. NaleŜy przetrzeć wilgotną szmatką Przy wyborze reflektora, naleŝybrać pod uwagę warunki otoczenia, w którym ma być uŝywany, jako Ŝe stopień zakurzenia lub wysokość wilgotności atmosfery moŝe powodować ograniczenie zakresu do zaledwie 10%. Zakres jest obliczany w następujący sposób: zakres = max.strefa działania x odbicie w % x warunki otoczenia w % Warunki otoczenia w % są umowną wartością, która moŝe być ustalona doświadczalnie.typowe wartości to: czysty = 100%; niski poziom kurzu, wilgoci = 50%; umiarkowany poziom = 25%; wysoki poziom = 10% Reflektory powinny być umieszczone pod kątem 90 do osi optycznej z dokładnością ± 15 40

42 Złącza Złącza z kablem PVC Złącze Ilość przewodów Led Osiowy Kąt prosty Długość (m) M8 3 przewody Nie CD08/0A-***A1 CD08/0A-***C1 4 przewody Nie CD08/0B-***A1 CD08/0B-***C przewody NO Nie CD12M/AA-***A1 CD12M/AA-***C1 M12 3 przewody NC Nie CD12M/CA-***A1 CD12M/CA-***C przewody Nie CD12M/0B-***A1 CD12M/0B-***C1 3 przewody NO-NPN 2 led / CD12M/NA-***C1 3 przewody M12 NO-PNP 2 led / CD12M/PA-***C1 LED 4 przewody NO/NC -PNP 2 led / CD12M/VB-***C przewody DECOUT Bi - led / CD12M/DB-***C1 M12 IP69K Trudne warunki 4 przewody Nie CD12F/0B-050A1 CD12F/0B-050C1 5 M12 5 przewodów Nie CD12M/0H-***A1 CD12M/0H-***C *** = 020 (2 m); *** = 050 (5 m); *** = 100 (10 m) Złącza z kablem PUR Złącze Ilość przewodów Led Osiowy Kąt prosty Długość (m) 3 przewody M8 Ŝeński CD08/0A-***A5 CD08/0A-***C5 4 przewody Ŝeński CD08/0B-***A5 CD08/0B-***C przewody NO M12 Ŝeński CD12M/AA-***A5 CD12M/AA-***C5 4 przewody Ŝeński CD12M/0B-***A5 CD12M/0B-***C M12 5 przewodów Ŝeński CD12M/0H-***A1 CD12M/0H-***C CD12M/0M-***A Ŝeński M12 8 przewodów CD12M/0M-***C6 5 męski CD12M/0M-***B6 CD12M/0M-***D6 5 *** = 020 (2 m); *** = 050 (5 m); *** = 100 (10 m) Złącza bez kabla Złącze Typ Połączenie Ilość przewodów osiowy Kąt prosty 3 przewody CV08/1A-00A / zaciski spręŝynowe męskie 4 przewody CV08/1B-00A / M8 3 przewody CV08/0A-00A / zaciski śrubowe 4 przewody CV08/0B-00A / 3 przewody CL08/1A-00A / zaciski spręŝynowe 4 przewody CL08/1B-00A / Ŝeńskie 3 przewody zaciski śrubowe CL08/0A-00A / 4 przewody CL08/0B-00A / M12 męskie zaciski śrubowe 4 przewody CV12/0B-00A CV12/0B-00B Ŝeńskie zaciski śrubowe 4 przewody CL12/0B-00A CL12/0B-00C Złącza lutowane Złącze Typ Połączenie Ilość przewodów Model Średnica kabla CDV-37 ø 3,75 mm M12 męskie lutowane 4 przewody CDV-47 ø 4,7 mm CDV-50 ø 5 mm CDV-55 ø 5,5 mm 41

43 Złącza PrzedłuŜacze Złącze Ilość przewodów Wtyczka Ŝeńska Wtyczka męska Model Długość osiowy osiowy CDP08/0A-***AA 3 przewody 90 osiowy CDP08/0A-***BA M CDP08/0A-***BB osiowy osiowy CDP08/0B-***AA przewody 90 osiowy CDP08/0B-***BA CDP08/0B-***BB osiowy osiowy CDP12/0B-***AA 4 przewody 90 osiowy CDP12/0B-***BA CDP12/0B-***BB 3 przewody osiowy osiowy CDP12/CB-***AA M12 (F:1,3,2) -->(M:1,3,4) 90 osiowy CDP12/CB-***BA przewody osiowy osiowy CDP12/CA-***AA (F:1,3,2/4) -->(M:1,3,4) 90 osiowy CDP12/CA-***BA 3 przewody osiowy osiowy CDP12/AA-***AA (F:1,3,4) --> (M:1,3,4) 90 osiowy CDP12/AA-***BA M8 - M12 3 przewody osiowy osiowy CDP82/0A-***AA M8 90 osiowy CDP82/0A-***BA 4 przewody osiowy osiowy CDP82/0B-***AA M8 90 osiowy CDP82/0B-***BA
