Głowica czytająco-zapisująca TB-M30-H1147/S1126

Transkrypt

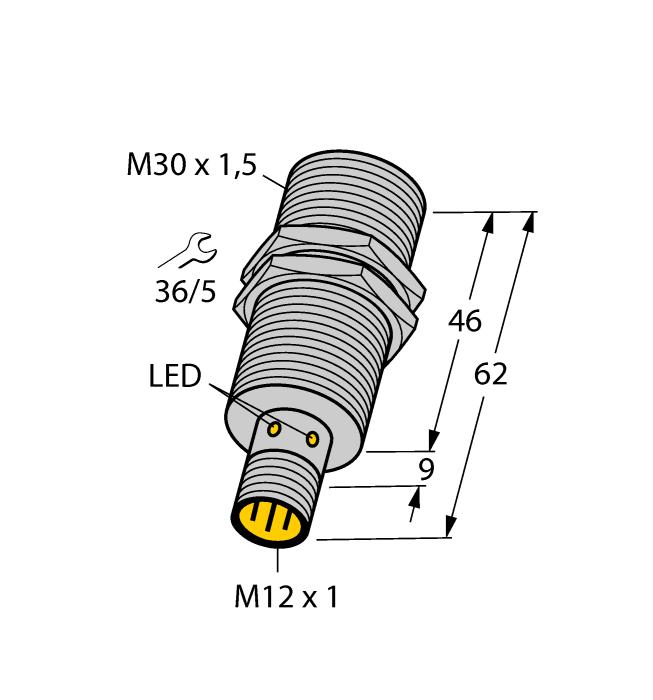

1 gwintowany cylinder M30 x 1,5 mosiądz chromowany Każda głowica czytająco-zapisująca może komunikować się z innym nośnikiem danych z oferty firmy TURCK. Zasilanie i funkcja tylko przy podłączeniu do interfejsu modułowego BL ident Złącze M12 x 1, podłączenie tylko za pomocą przewodów podłączeniowych BLident Złącze /S2503 Typ Nr kat Warunki montażowe powierzchniowy Temperatura pracy C Napięcie zasilania 10 30VDC Nominalny prąd zasilania DC ð 80 ma Dane transferu indukcyjność połączenia Częstotliwość pracy MHz Komunikacja radiowa i standard protokołu ISO Read/write distance max. 45 mm Funkcja wyjścia 4-przewodowy, odczyt/zapis Złącze /S2503 Connectors /S2501 Wykonanie gwintowany cylinder, M30 x 1,5 Dimensions 62 Średnica obudowy 30 mm Materiał obudowy Metal, CuZn, chromowany Materiał powierzchni aktywnej tworzywo sztuczne, PA12-GF30 Podłączenie złącze, M12 x 1 Odporność na wibracje 55 Hz (1 mm) Odporność na uderzenia 30 g (11 ms) Stopień ochrony IP67 MTTF 391 years? Wskaźnik napięcia zasilania LED zielony Zasada działania Kształt strefy transmisji (0 500 mm) głowic czytająco-zapisujących HF o częstotliwości pracy 13,56 MHz zależny jest od samej głowicy i nośnika danych. Podane odległości odczytu/zapisu są wartościami standardowymi zmierzonymi w warunkach laboratoryjnych. Odległość odczytu/zapisu nośnika danych TW-R**-M(MF) określana była po jego zainstalowaniu w metalu. Odległości te mogą ulec zmianie o 30% z uwagi na tolerancję komponentów, warunki montażowe, warunki otoczenia oraz wpływ materiałów (szczególnie metalu). Dlatego niezbędny jest test aplikacji w rzeczywistych warunkach (szczególnie z wykonaniem zapisu/odczytu "w locie")! 1 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

2 Data carrier Dimensions Type designation Read-write distance Transfer zone Minimum distance between two read-write heads Ident - no. Recommended (mm) length width offset [mm] TW-R7.5-B TW-R9.5-B TW-R16-B TW-R16-B TW-R20-B TW-R30-B / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

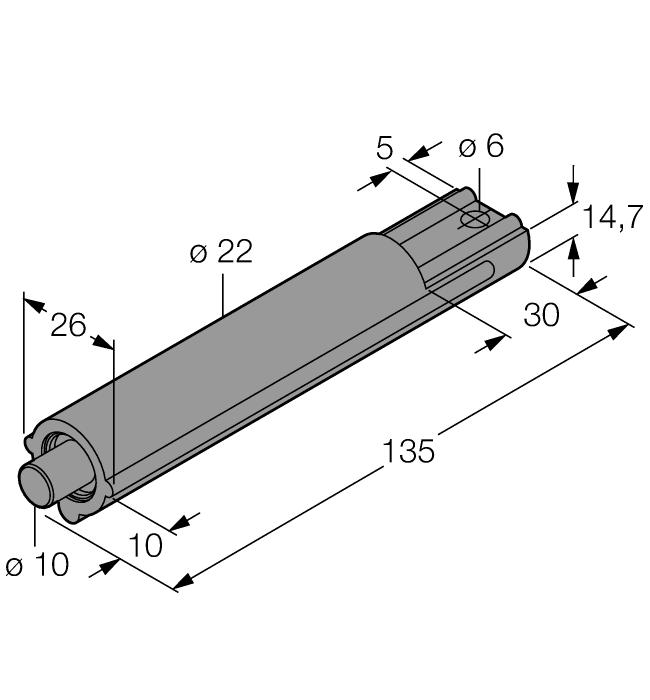

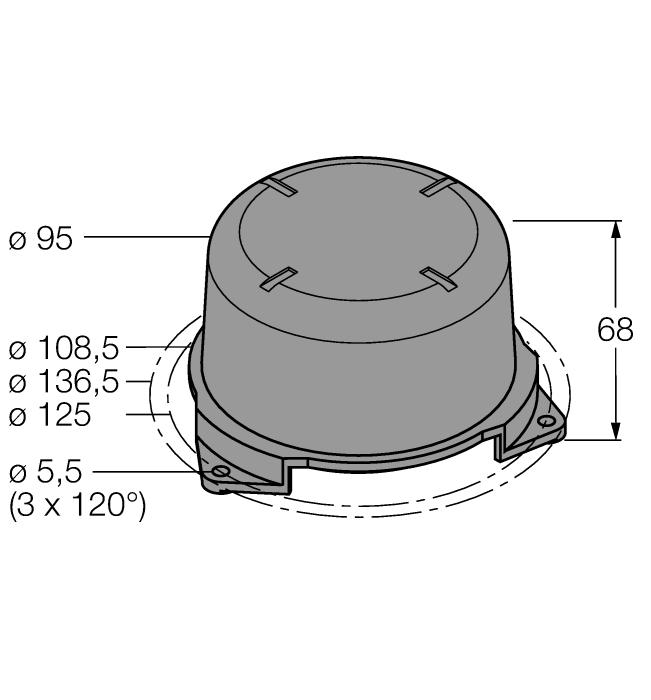

3 Data carrier Dimensions Type designation Read-write distance Transfer zone Minimum distance between two read-write heads Ident - no. Recommended (mm) length width offset [mm] TW-R50-B TW-R22-HT-B TW-R50-90-HT-B TW-I14-B TW-L49-46-F-B / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

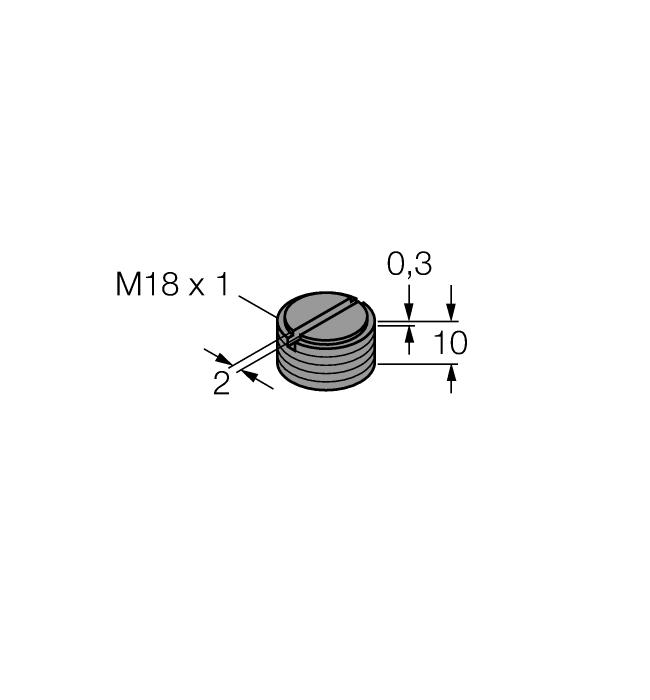

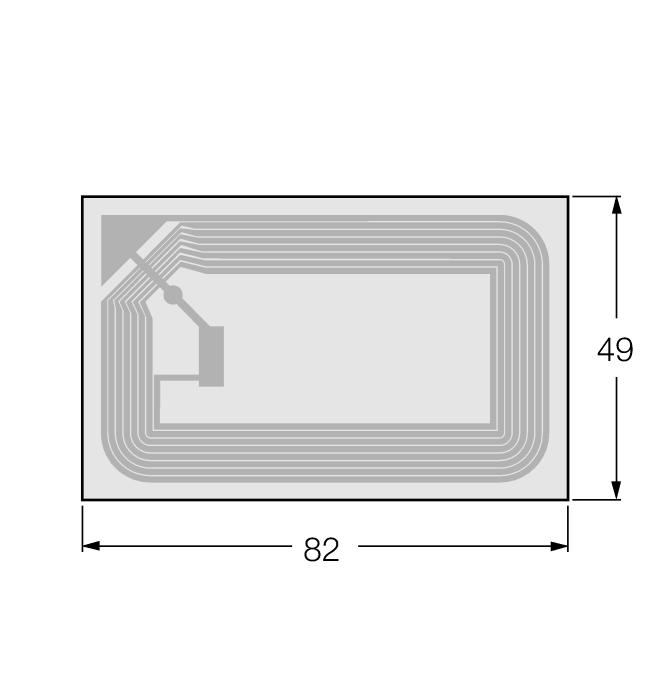

4 Data carrier Dimensions Type designation Read-write distance Transfer zone Minimum distance between two read-write heads Ident - no. Recommended (mm) length width offset [mm] TW-L80-50-P-B TW-SPP18X1-B TW-R50-M-B TW-R4-22-B TW-L86-54-C-B / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

5 Mounting instructions Średnica powierzchni aktywnej B Ø 30 Szerokość powierzchni aktywnej B 30 montaż powierzchniowy 5 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

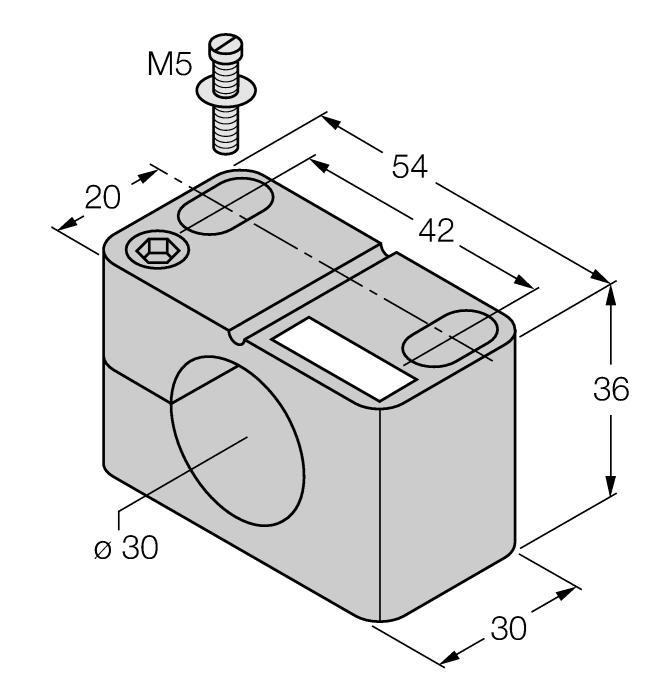

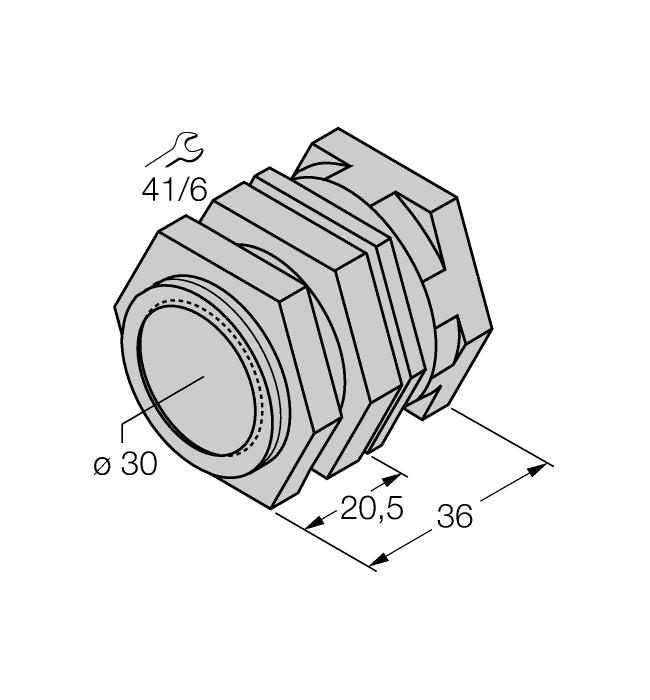

6 Akcesoria montażowe Typ Nr kat. Wymiary BST-30B Klamra montażowa z blokadą dla obudów cylindrycznych, gwintowanych; materiał: PA6 BST-30N Klamra montażowa bez blokady dla obudów cylindrycznych, gwintowanych; materiał: PA6 QM element montażowy szybkiej instalacji z wymuszoną pozycją czujnika; materiał: chromowany mosiądz; gwint męski M36 x 1.5. Uwaga: Zakres detekcji czujników zbliżeniowych może zostać zredukowany, gdy stosowane są elementy montażowe szybkiej instalacji. SCHUTZKAPPE SKN/ M Osłony pokryte PTFE; do stosowania w systemach spawalniczych i szlifierkach; ochrona przed intensywnymi iskrami BST-UH element bazowy dla zacisków montażowych BST-12 i BST-18 BST-UV element bazowy dla zacisków montażowych BST-12 i BST-18 6 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ

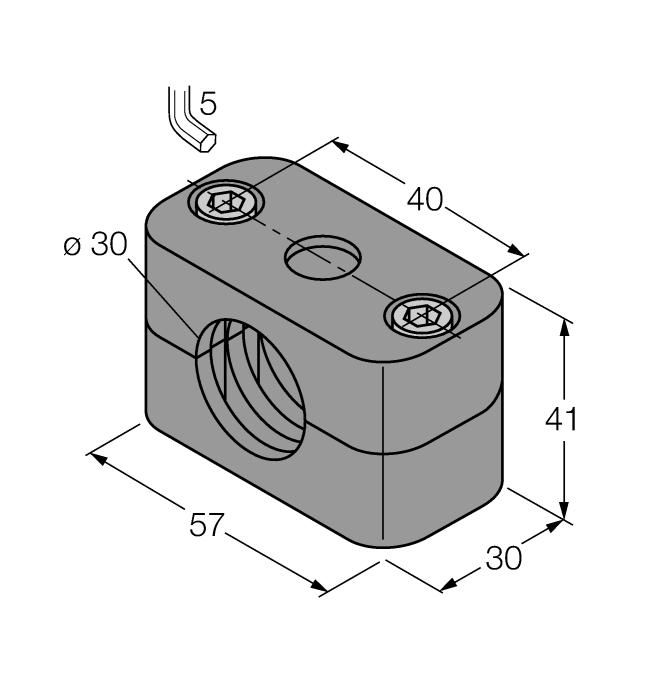

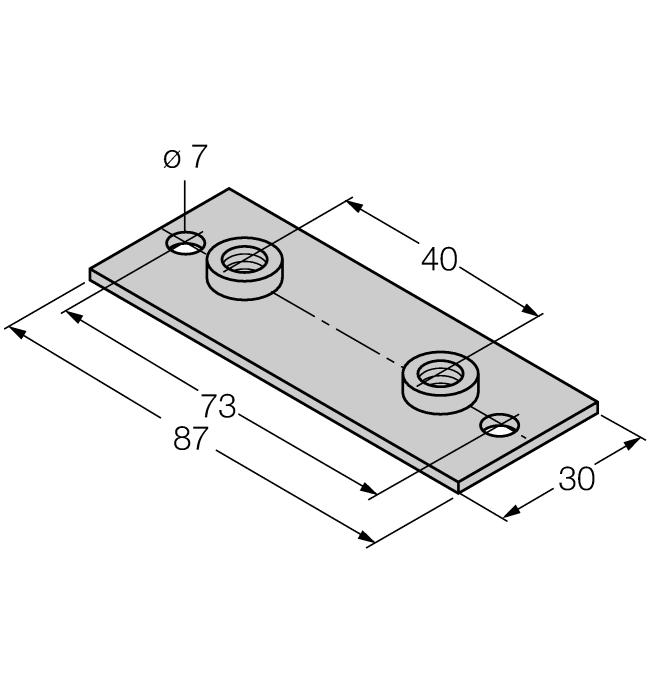

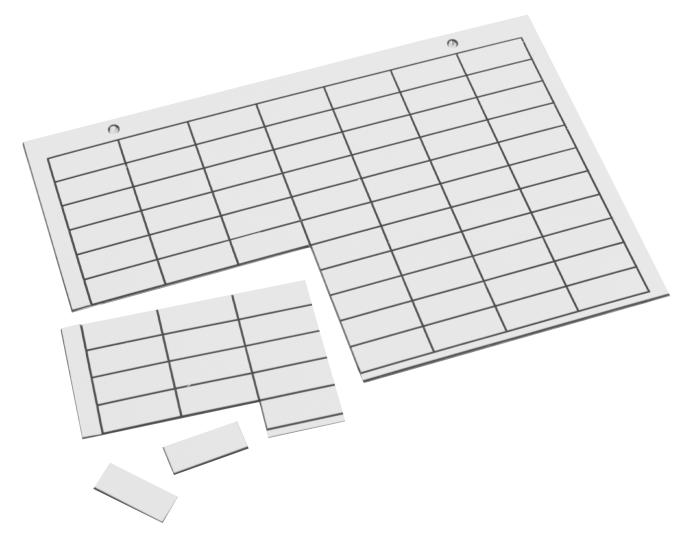

7 Akcesoria montażowe Typ Nr kat. Wymiary BST-BS etykiety dla BST BSS Uchwyt montażowy dla obudów cylindrycznych, gładkich i gwintowanych; materiał: Polipropylen BSS-SPV Płytka montażowa dla uchwytu BSS, wersja długa BSS-TSM (2 pcs.) Nakrętki umożliwiające montaż uchwytu BSS na szynie DIN MW Uchwyt montażowy dla obudów cylindrycznych, gwintowanych; materiał: Stal nierdzewna A (AISI 304) 7 / 7 Hans Turck GmbH & Co.KG ñ D Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel ñ Fax ñ more@turck.com ñ
