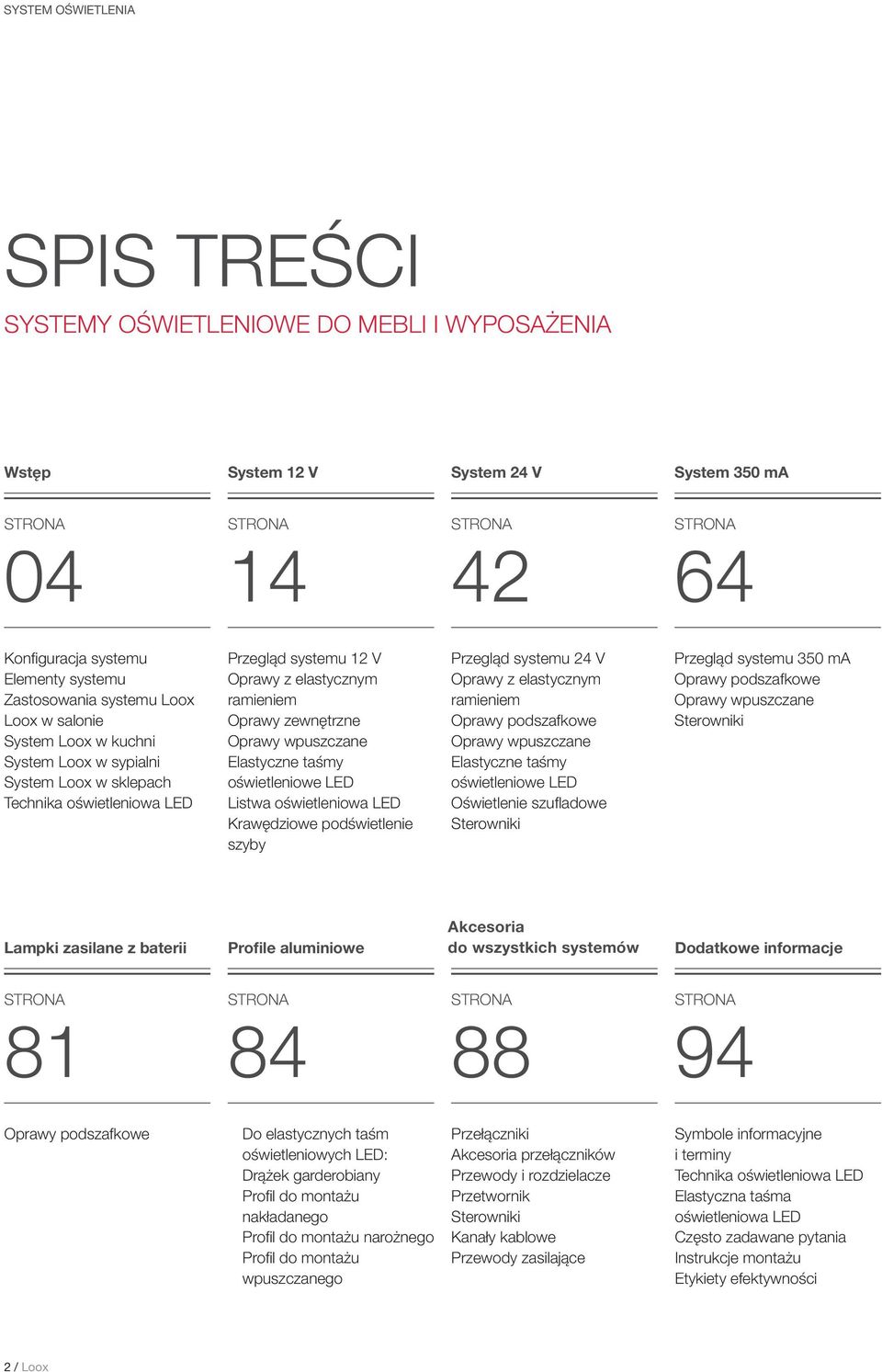

2 SYSTEM O WIETLENIA SPIS TREŚCI SYSTEMY OŚWIETLENIOWE DO MEBLI I WYPOSAŻENIA Wstęp System 12 V System 24 V System 350 ma STRONA 04 STRONA 14 STRONA 42 STRONA 64 Konfi guracja systemu Elementy systemu Zastosowania systemu Loox Loox w salonie System Loox w kuchni System Loox w sypialni System Loox w sklepach Technika oświetleniowa LED Przegląd systemu 12 V Oprawy z elastycznym ramieniem Oprawy zewnętrzne Oprawy wpuszczane Elastyczne taśmy oświetleniowe LED Listwa oświetleniowa LED Krawędziowe podświetlenie szyby Przegląd systemu 24 V Oprawy z elastycznym ramieniem Oprawy podszafkowe Oprawy wpuszczane Elastyczne taśmy oświetleniowe LED Oświetlenie szufl adowe Sterowniki Przegląd systemu 350 ma Oprawy podszafkowe Oprawy wpuszczane Sterowniki Lampki zasilane z baterii Profile aluminiowe Akcesoria do wszystkich systemów Dodatkowe informacje STRONA 81 STRONA 84 STRONA 88 STRONA 94 Oprawy podszafkowe Do elastycznych taśm oświetleniowych LED: Drążek garderobiany Profi l do montażu nakładanego Profi l do montażu narożnego Profi l do montażu wpuszczanego Przełączniki Akcesoria przełączników Przewody i rozdzielacze Przetwornik Sterowniki Kanały kablowe Przewody zasilające Symbole informacyjne i terminy Technika oświetleniowa LED Elastyczna taśma oświetleniowa LED Często zadawane pytania Instrukcje montażu Etykiety efektywności 2 / Loox

3 22 LOOX LED 2020 Oświetlenie podszafkowe strona ELASTYCZNE TAŚMY LED Więcej szczegółowych informacji na temat elastycznych taśm LED można znaleźć na stronach od numeru LOOX LED 2019 LOOX LED 2021 Informacje na temat systemów krawędziowego podświetlenia półek szklanych można znaleźć na stronach od numeru 38. Loox / 3

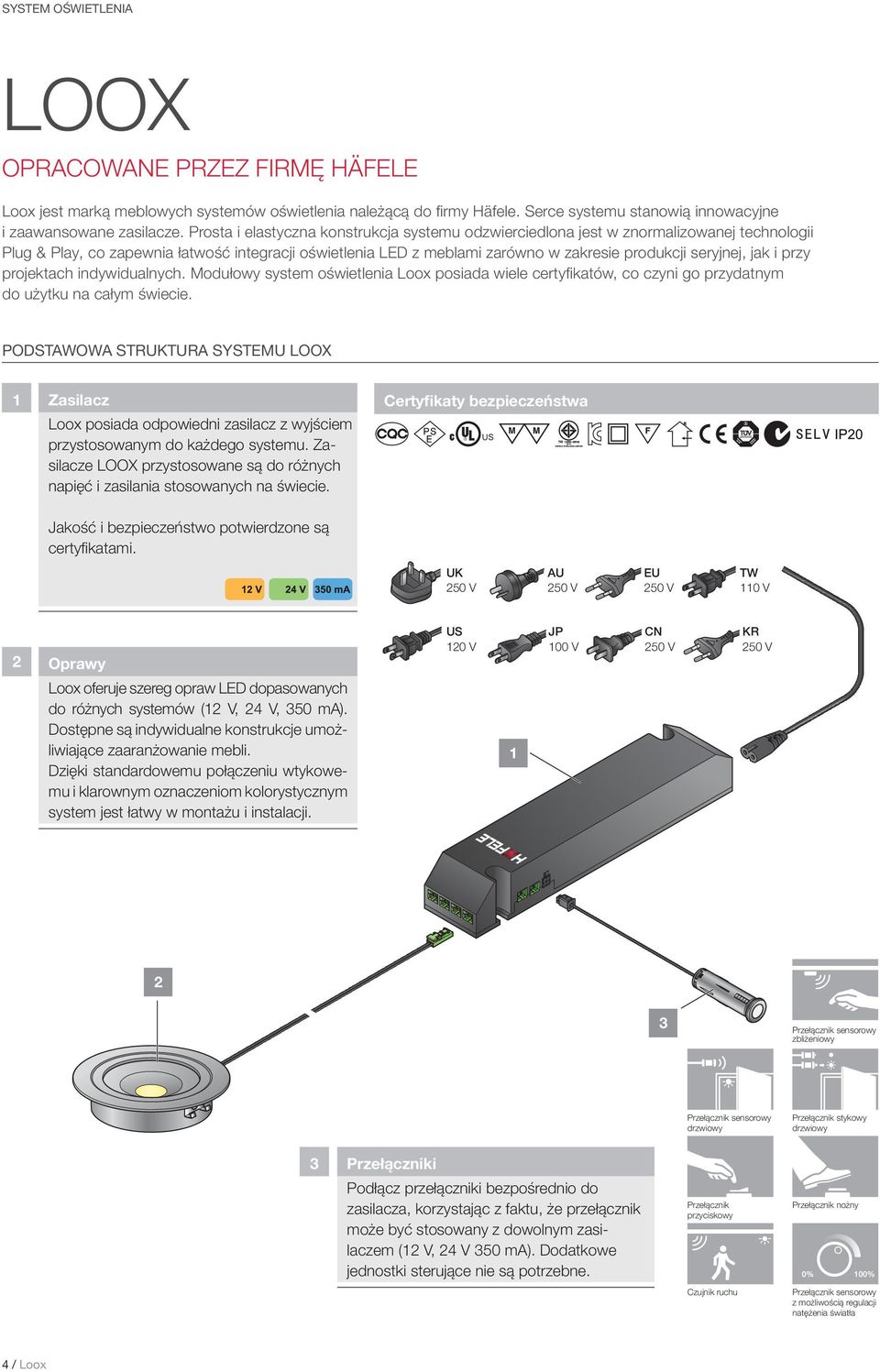

4 R SYSTEM O WIETLENIA LOOX OPRACOWANE PRZEZ FIRMĘ HÄFELE Loox jest marką meblowych systemów oświetlenia należącą do fi rmy Häfele. Serce systemu stanowią innowacyjne i zaawansowane zasilacze. Prosta i elastyczna konstrukcja systemu odzwierciedlona jest w znormalizowanej technologii Plug & Play, co zapewnia łatwość integracji oświetlenia LED z meblami zarówno w zakresie produkcji seryjnej, jak i przy projektach indywidualnych. Modułowy system oświetlenia Loox posiada wiele certyfi katów, co czyni go przydatnym do użytku na całym świecie. PODSTAWOWA STRUKTURA SYSTEMU LOOX 1 Zasilacz Loox posiada odpowiedni zasilacz z wyjściem przystosowanym do każdego systemu. Zasilacze LOOX przystosowane są do różnych napięć i zasilania stosowanych na świecie. Certy katy bezpiecze stwa US Jakość i bezpieczeństwo potwierdzone są certyfi katami. UK 250 V AU 250 V EU 250 V TW 110 V 2 Oprawy US 120 V JP 100 V CN 250 V KR 250 V Loox oferuje szereg opraw LED dopasowanych do różnych systemów (12 V, 24 V, 350 ma). Dostępne są indywidualne konstrukcje umożliwiające zaaranżowanie mebli. Dzięki standardowemu połączeniu wtykowemu i klarownym oznaczeniom kolorystycznym system jest łatwy w montażu i instalacji Przełącznik sensorowy zbliżeniowy Przełącznik sensorowy drzwiowy Przełącznik stykowy drzwiowy 3 Prze czniki Podłącz przełączniki bezpośrednio do zasilacza, korzystając z faktu, że przełącznik może być stosowany z dowolnym zasilaczem (12 V, 24 V 350 ma). Dodatkowe jednostki sterujące nie są potrzebne. Przełącznik przyciskowy Czujnik ruchu Przełącznik nożny Przełącznik sensorowy z możliwością regulacji natężenia światła 4 / Loox

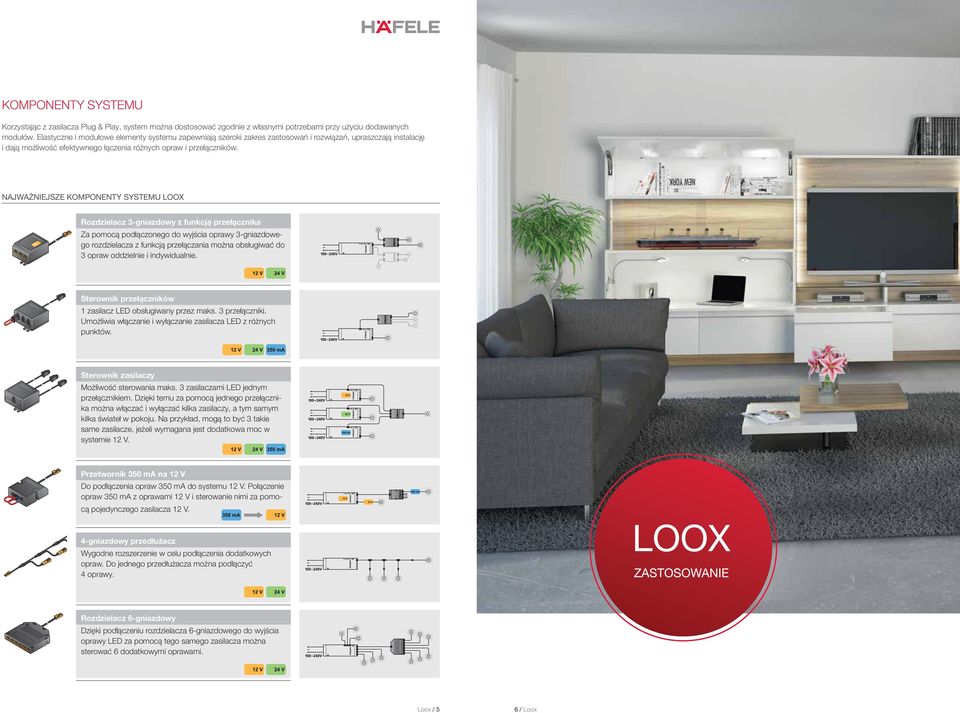

5 KOMPONENTY SYSTEMU Korzystając z zasilacza Plug & Play, system można dostosować zgodnie z własnymi potrzebami przy użyciu dodawanych modułów. Elastyczne i modułowe elementy systemu zapewniają szeroki zakres zastosowań i rozwiązań, upraszczają instalację i dają możliwość efektywnego łączenia różnych opraw i przełączników. NAJWA NIEJSZE KOMPONENTY SYSTEMU LOOX Rozdzielacz 3-gniazdowy z funkcj prze cznika Za pomocą podłączonego do wyjścia oprawy 3-gniazdowego rozdzielacza z funkcją przełączania można obsługiwać do 3 opraw oddzielnie i indywidualnie. Sterownik prze czników 1 zasilacz LED obsługiwany przez maks. 3 przełączniki. Umożliwia włączanie i wyłączanie zasilacza LED z różnych punktów. Sterownik zasilaczy Możliwość sterowania maks. 3 zasilaczami LED jednym przełącznikiem. Dzięki temu za pomocą jednego przełącznika można włączać i wyłączać kilka zasilaczy, a tym samym kilka świateł w pokoju. Na przykład, mogą to być 3 takie same zasilacze, jeżeli wymagana jest dodatkowa moc w systemie 12 V. Przetwornik 350 ma na 12 V Do podłączenia opraw 350 ma do systemu 12 V. Połączenie opraw 350 ma z oprawami 12 V i sterowanie nimi za pomocą pojedynczego zasilacza 12 V. 4-gniazdowy przed u acz Wygodne rozszerzenie w celu podłączenia dodatkowych opraw. Do jednego przedłużacza można podłączyć 4 oprawy. Rozdzielacz 6-gniazdowy Dzięki podłączeniu rozdzielacza 6-gniazdowego do wyjścia oprawy LED za pomocą tego samego zasilacza można sterować 6 dodatkowymi oprawami. Loox / 5 6 / Loox

6 MEBLO CIANKA 1 x zasilacz 24 V strona Meblo cianka 1 x oprawa główna LED 3009 strona 48 2 x LED 3009 oprawa kolejna (zależna) strona Mebel zamkni ty 1 x przełącznik strona 89 1 x LED 3011 strona 54 1 x rozdzielacz 3-gniazdowy 24 V strona 91 1 x przedłużacz do LED 3011 strona Pó ka otwarta 2 x LED 3018 strona Szafka dolna z szu ad 4 x LED 3007 strona 62 1 x rozdzielacz 6-gniazdowy 24 V strona Przestrze TV i audio 6 x LED 3017, 330 mm strona 60 1 x pilot z mikserem multi-white strona 61 1 x mikser multi-white strona 61 2 x przewody do LED strona 61 MEBLO CIANKA 7 / Loox

7 PÓ KA 1 x zasilacz 12 V strona 41 3 x rozdzielacz 3-gniazdowy 12 V strona Witryna 2 x przetwornik 350 ma na 12 V strona 92 6 x LED 4012 strona 77 1 x przełącznik sensorowy z możliwością regulacji natężenia światła strona Szafka 2 x przełącznik strona 89 2 x LED 2020 strona KOMINEK 4 x LED 4013 strona 67 1 x zasilacz 350 ma strona 80 1 x przełącznik z funkcją ściemniania strona 88 KUCHNIA 1 x sterownik zasilaczy strona 92 1 x przełącznik sensorowy z możliwością regulacji natężenia światła strona Meblo cianka 1 x zasilacz 350 ma strona 80 3 x LED 4016 strona Powierzchnia robocza 2 x LED 3020 strona 53 1 x zasilacz 24 V strona Wyspa kuchenna PÓ KA KOMINEK KUCHNIA 1 x zasilacz 24 V strona 63 1 x przełącznik sensorowy z możliwością regulacji natężenia światła strona 88 1 x LED 3015 strona 58 1 x profi l aluminiowy do montażu wpuszczanego strona 86 Loox / 8

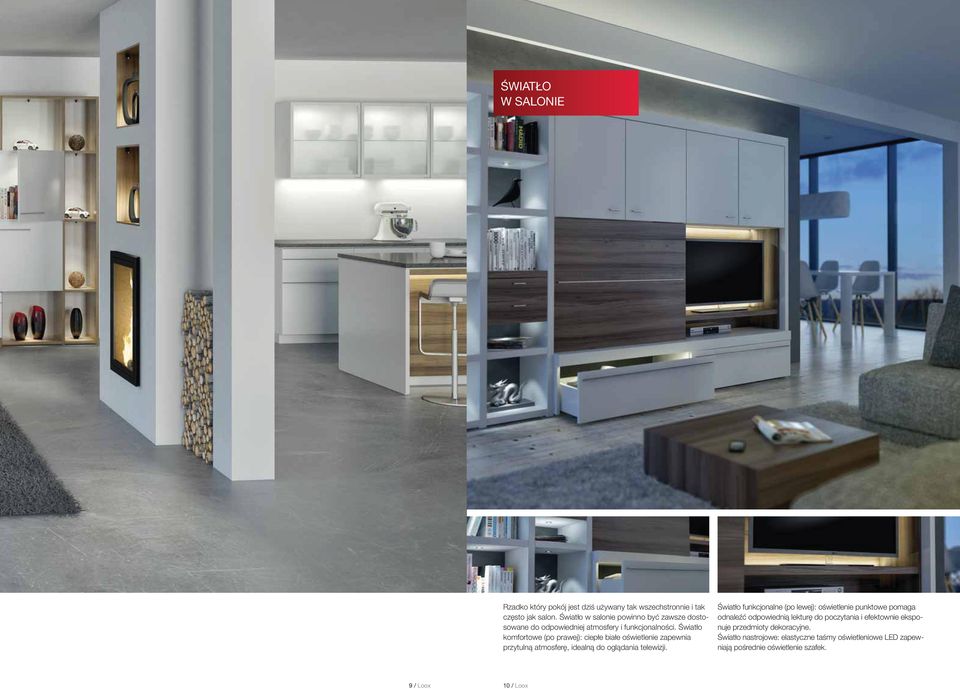

8 WIAT O W SALONIE Rzadko który pokój jest dziś używany tak wszechstronnie i tak często jak salon. Światło w salonie powinno być zawsze dostosowane do odpowiedniej atmosfery i funkcjonalności. Światło komfortowe (po prawej): ciepłe białe oświetlenie zapewnia przytulną atmosferę, idealną do oglądania telewizji. Światło funkcjonalne (po lewej): oświetlenie punktowe pomaga odnaleźć odpowiednią lekturę do poczytania i efektownie eksponuje przedmioty dekoracyjne. Światło nastrojowe: elastyczne taśmy oświetleniowe LED zapewniają pośrednie oświetlenie szafek. 9 / Loox 10 / Loox

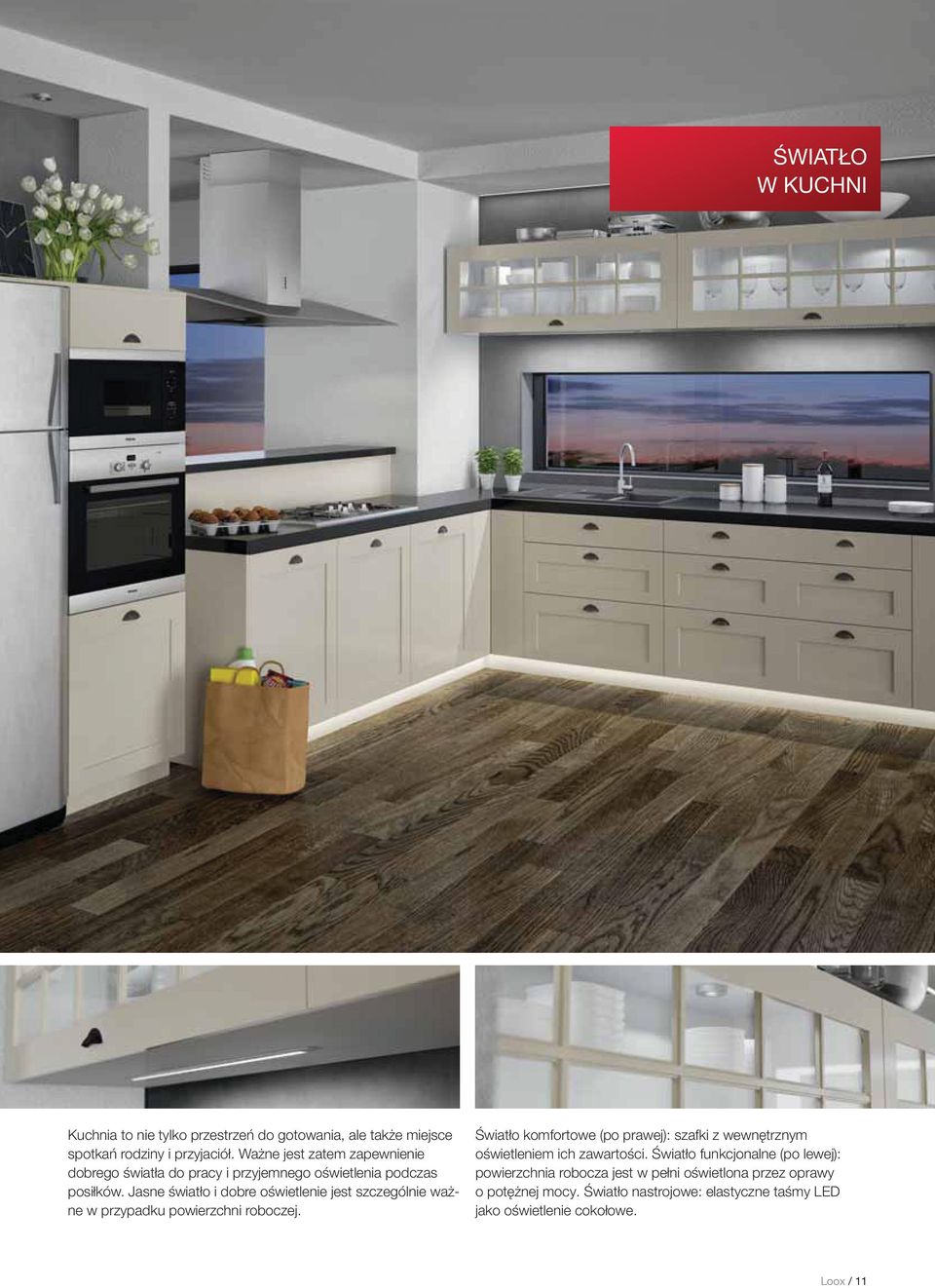

9 WIAT O W KUCHNI Kuchnia to nie tylko przestrzeń do gotowania, ale także miejsce spotkań rodziny i przyjaciół. Ważne jest zatem zapewnienie dobrego światła do pracy i przyjemnego oświetlenia podczas posiłków. Jasne światło i dobre oświetlenie jest szczególnie ważne w przypadku powierzchni roboczej. Światło komfortowe (po prawej): szafki z wewnętrznym oświetleniem ich zawartości. Światło funkcjonalne (po lewej): powierzchnia robocza jest w pełni oświetlona przez oprawy o potężnej mocy. Światło nastrojowe: elastyczne taśmy LED jako oświetlenie cokołowe. Loox / 11

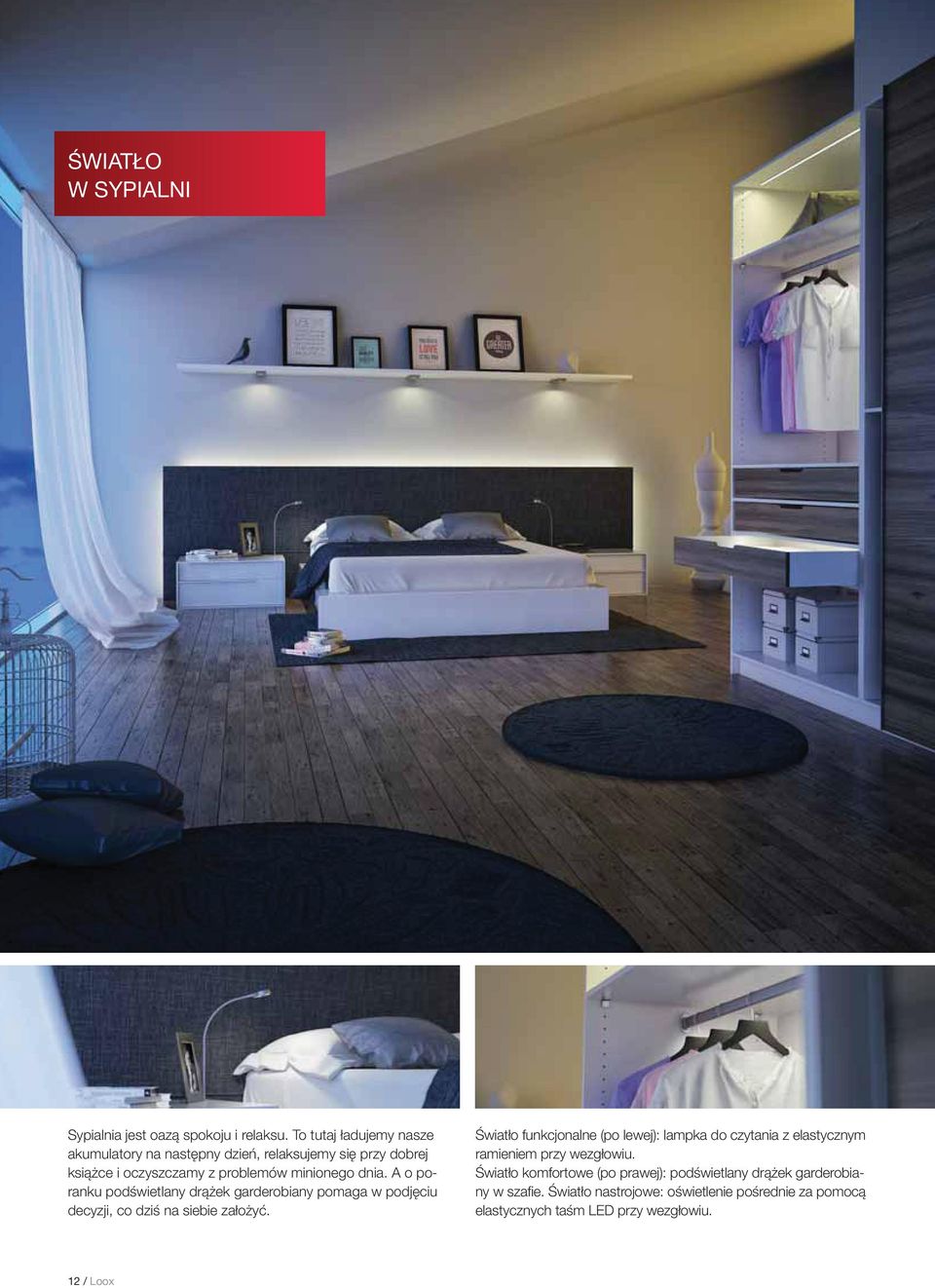

10 WIAT O W SYPIALNI Sypialnia jest oazą spokoju i relaksu. To tutaj ładujemy nasze akumulatory na następny dzień, relaksujemy się przy dobrej książce i oczyszczamy z problemów minionego dnia. A o poranku podświetlany drążek garderobiany pomaga w podjęciu decyzji, co dziś na siebie założyć. Światło funkcjonalne (po lewej): lampka do czytania z elastycznym ramieniem przy wezgłowiu. Światło komfortowe (po prawej): podświetlany drążek garderobiany w szafi e. Światło nastrojowe: oświetlenie pośrednie za pomocą elastycznych taśm LED przy wezgłowiu. 12 / Loox

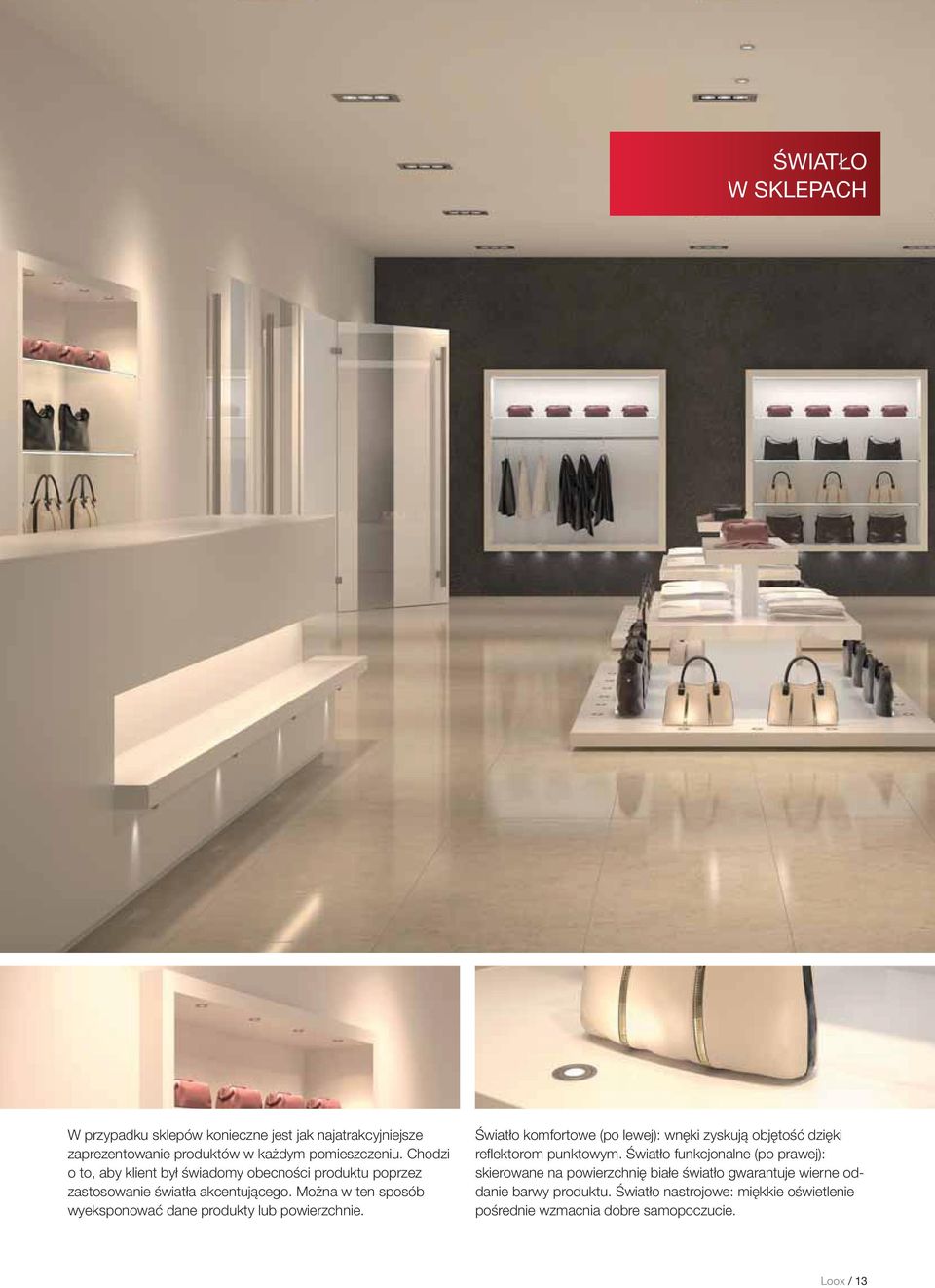

11 WIAT O W SKLEPACH W przypadku sklepów konieczne jest jak najatrakcyjniejsze zaprezentowanie produktów w każdym pomieszczeniu. Chodzi o to, aby klient był świadomy obecności produktu poprzez zastosowanie światła akcentującego. Można w ten sposób wyeksponować dane produkty lub powierzchnie. Światło komfortowe (po lewej): wnęki zyskują objętość dzięki refl ektorom punktowym. Światło funkcjonalne (po prawej): skierowane na powierzchnię białe światło gwarantuje wierne oddanie barwy produktu. Światło nastrojowe: miękkie oświetlenie pośrednie wzmacnia dobre samopoczucie. Loox / 13

12 SYSTEM O WIETLENIA PRZEGLĄD OPRAWY LED I AKCESORIA SYSTEM 12 V SYSTEM 12 V LOOX LED 2018 OPRAWY Z ELASTYCZNYM RAMIENIEM LOOX LED 2001 OPRAWY PODSZAFKOWE > strona 16 > strona 18 LOOX LED 2002 OPRAWY PODSZAFKOWE LOOX LED 2010 OPRAWY PODSZAFKOWE LOOX LED 2005 OPRAWY WPUSZCZANE > strona 19 > strona 20 > strona 21 LOOX LED 2020 OPRAWY WPUSZCZANE LOOX LED 2011 ELASTYCZNE TAŚMY LED LOOX LED 2012 ELASTYCZNE TAŚMY LED > strona 22 > strona 24 > strona 26 LOOX LED 2013 ELASTYCZNE TAŚMY LED LOOX LED 2014 ELASTYCZNE TAŚMY LED LOOX LED 2015 ELASTYCZNE TAŚMY LED > strona 28 > strona 30 > strona / Loox 12 V

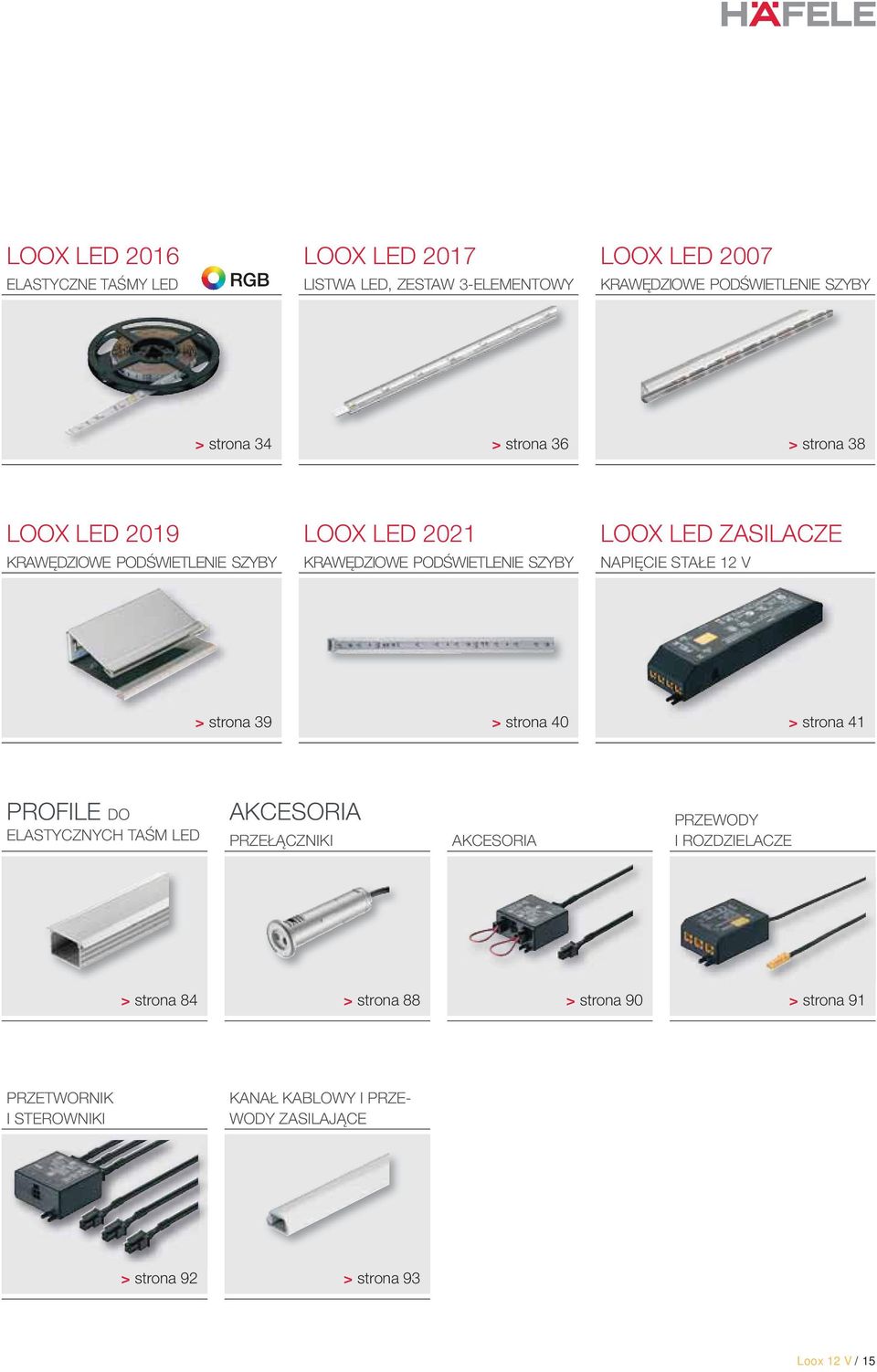

13 LOOX LED 2016 ELASTYCZNE TAŚMY LED LOOX LED 2017 LISTWA LED, ZESTAW 3-ELEMENTOWY LOOX LED 2007 KRAWĘDZIOWE PODŚWIETLENIE SZYBY > strona 34 > strona 36 > strona 38 LOOX LED 2019 KRAWĘDZIOWE PODŚWIETLENIE SZYBY LOOX LED 2021 KRAWĘDZIOWE PODŚWIETLENIE SZYBY LOOX LED ZASILACZE NAPIĘCIE STAŁE 12 V > strona 39 > strona 40 > strona 41 PROFILE DO ELASTYCZNYCH TAŚM LED AKCESORIA PRZEŁĄCZNIKI AKCESORIA PRZEWODY I ROZDZIELACZE > strona 84 > strona 88 > strona 90 > strona 91 PRZETWORNIK I STEROWNIKI KANAŁ KABLOWY I PRZE- WODY ZASILAJĄCE > strona 92 > strona 93 Loox 12 V / 15

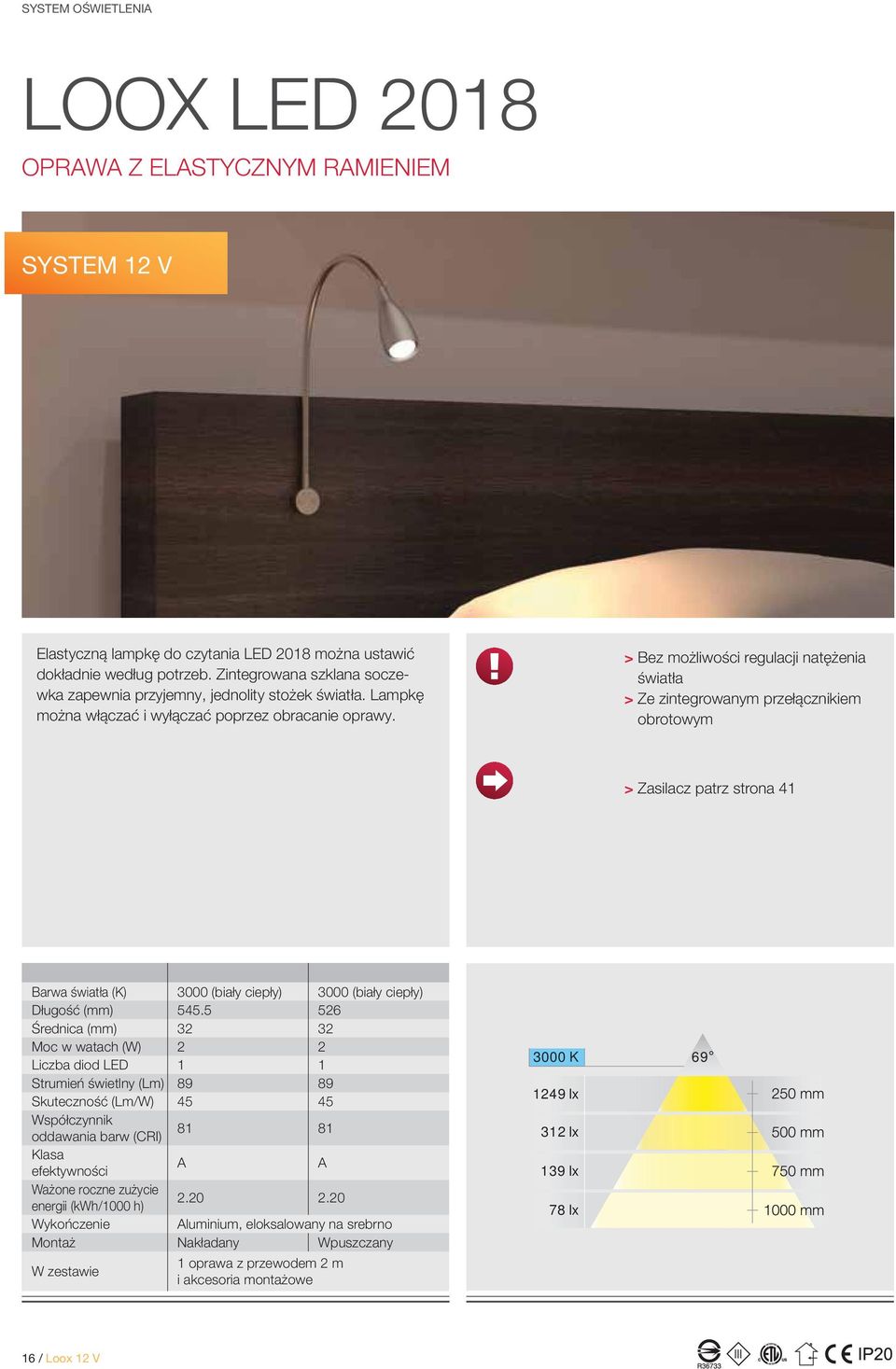

14 SYSTEM O WIETLENIA LOOX LED 2018 OPRAWA Z ELASTYCZNYM RAMIENIEM SYSTEM 12 V Elastyczną lampkę do czytania LED 2018 można ustawić dokładnie według potrzeb. Zintegrowana szklana soczewka zapewnia przyjemny, jednolity stożek światła. Lampkę można włączać i wyłączać poprzez obracanie oprawy. > Bez możliwości regulacji natężenia światła > Ze zintegrowanym przełącznikiem obrotowym > Zasilacz patrz strona 41 Barwa światła (K) 3000 (biały ciepły) 3000 (biały ciepły) Długość (mm) Średnica (mm) Moc w watach (W) 2 2 Liczba diod LED 1 1 Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A A Ważone roczne zużycie energii (kwh/1000 h) Wykończenie Aluminium, eloksalowany na srebrno Montaż Nakładany Wpuszczany 1 oprawa z przewodem 2 m i akcesoria montażowe 3000 K 1249 lx 312 lx 139 lx 78 lx / Loox 12 V

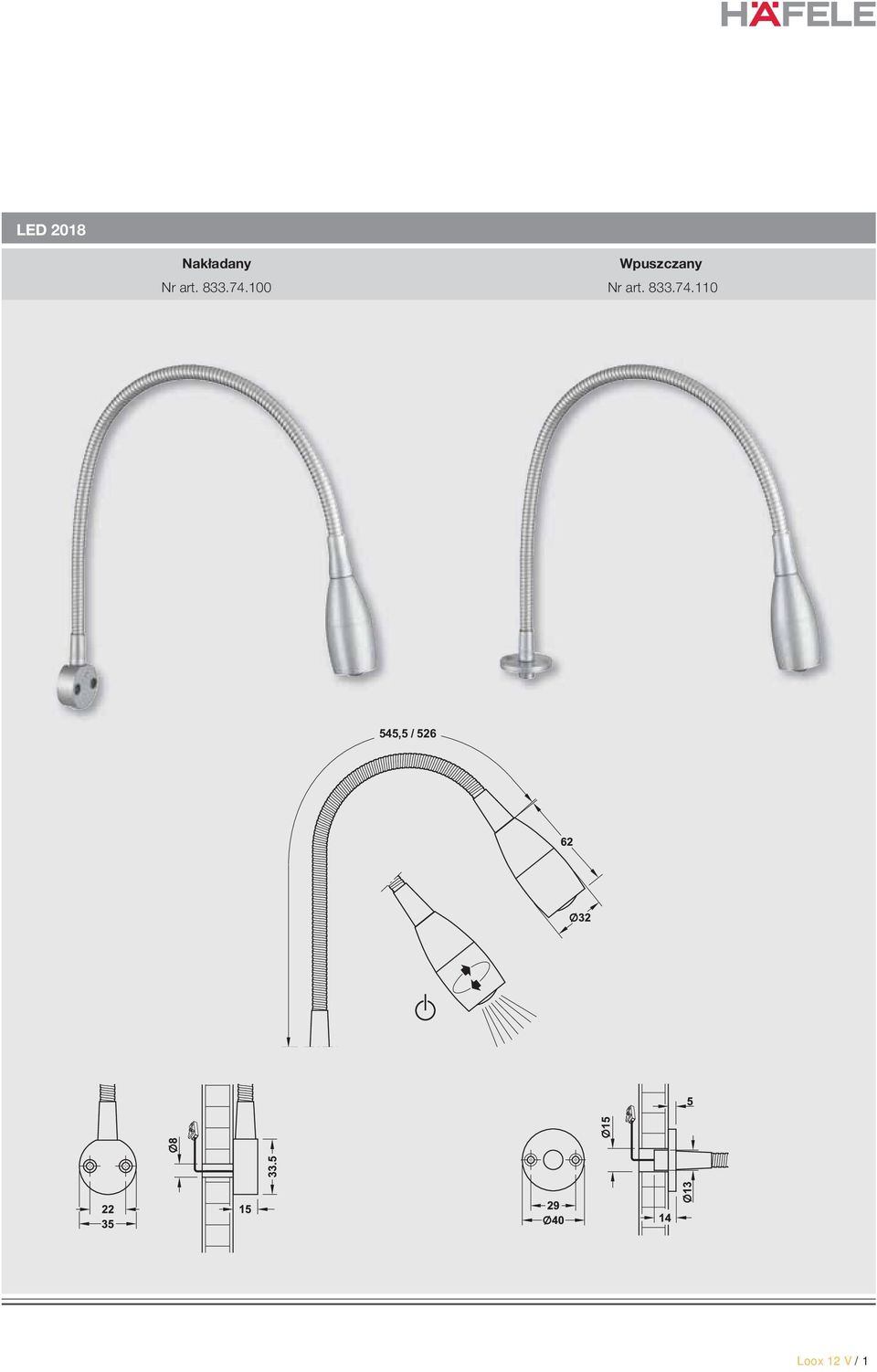

15 LED 2018 Nak adany Wpuszczany Nr art Nr art ,5 / 526 Loox 12 V / 1

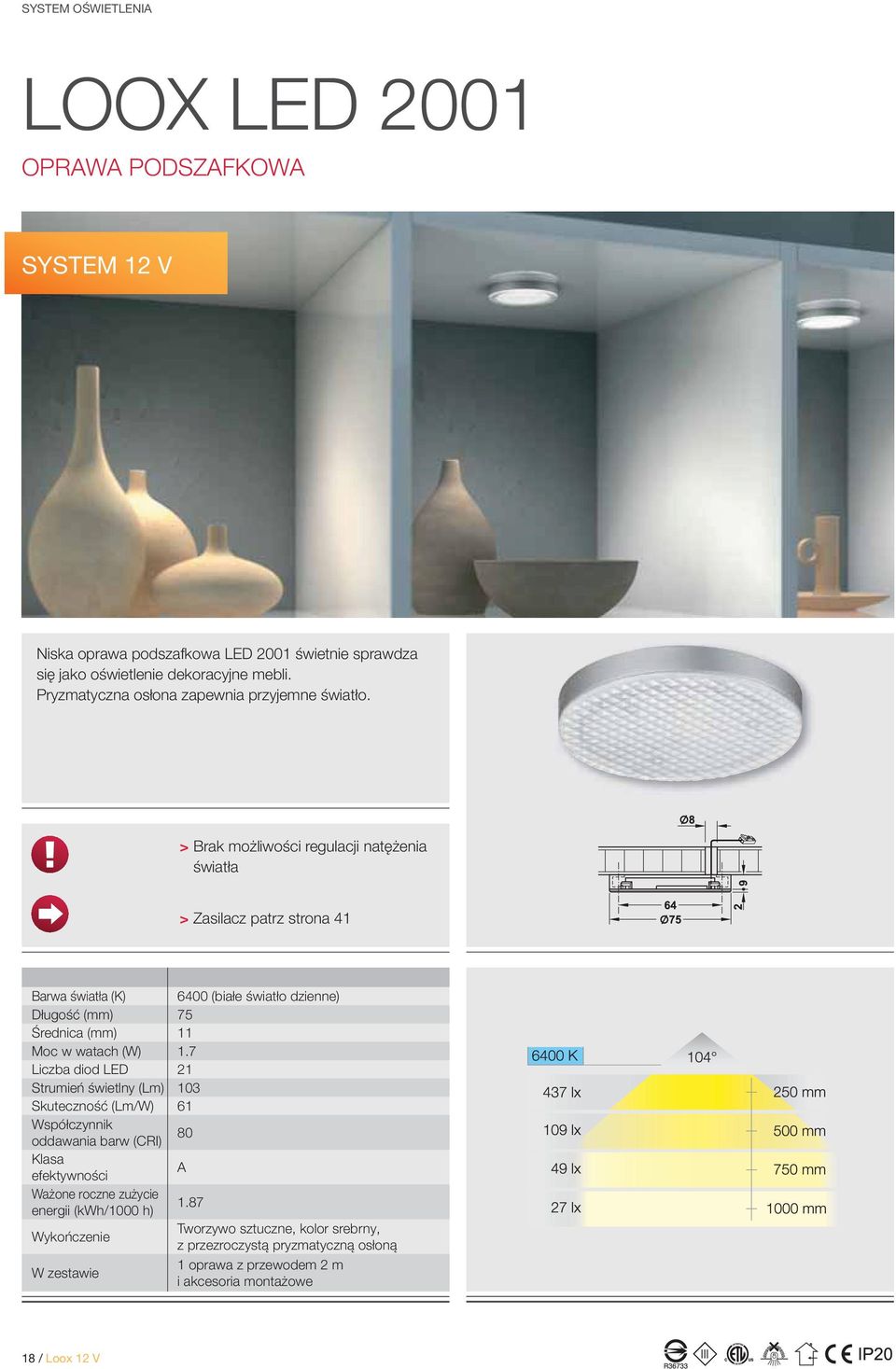

16 SYSTEM O WIETLENIA LOOX LED 2001 OPRAWA PODSZAFKOWA SYSTEM 12 V Niska oprawa podszafkowa LED 2001 świetnie sprawdza się jako oświetlenie dekoracyjne mebli. Pryzmatyczna osłona zapewnia przyjemne światło. > Brak możliwości regulacji natężenia światła > Zasilacz patrz strona 41 Barwa światła (K) 6400 (białe światło dzienne) Długość (mm) 75 Średnica (mm) 11 Moc w watach (W) 1.7 Liczba diod LED 21 Strumień świetlny (Lm) 103 Skuteczność (Lm/W) 61 Współczynnik oddawania barw (CRI) 80 Klasa efektywności A Ważone roczne zużycie energii (kwh/1000 h) 1.87 Wykończenie Tworzywo sztuczne, kolor srebrny, z przezroczystą pryzmatyczną osłoną 1 oprawa z przewodem 2 m i akcesoria montażowe 18 / Loox 12 V

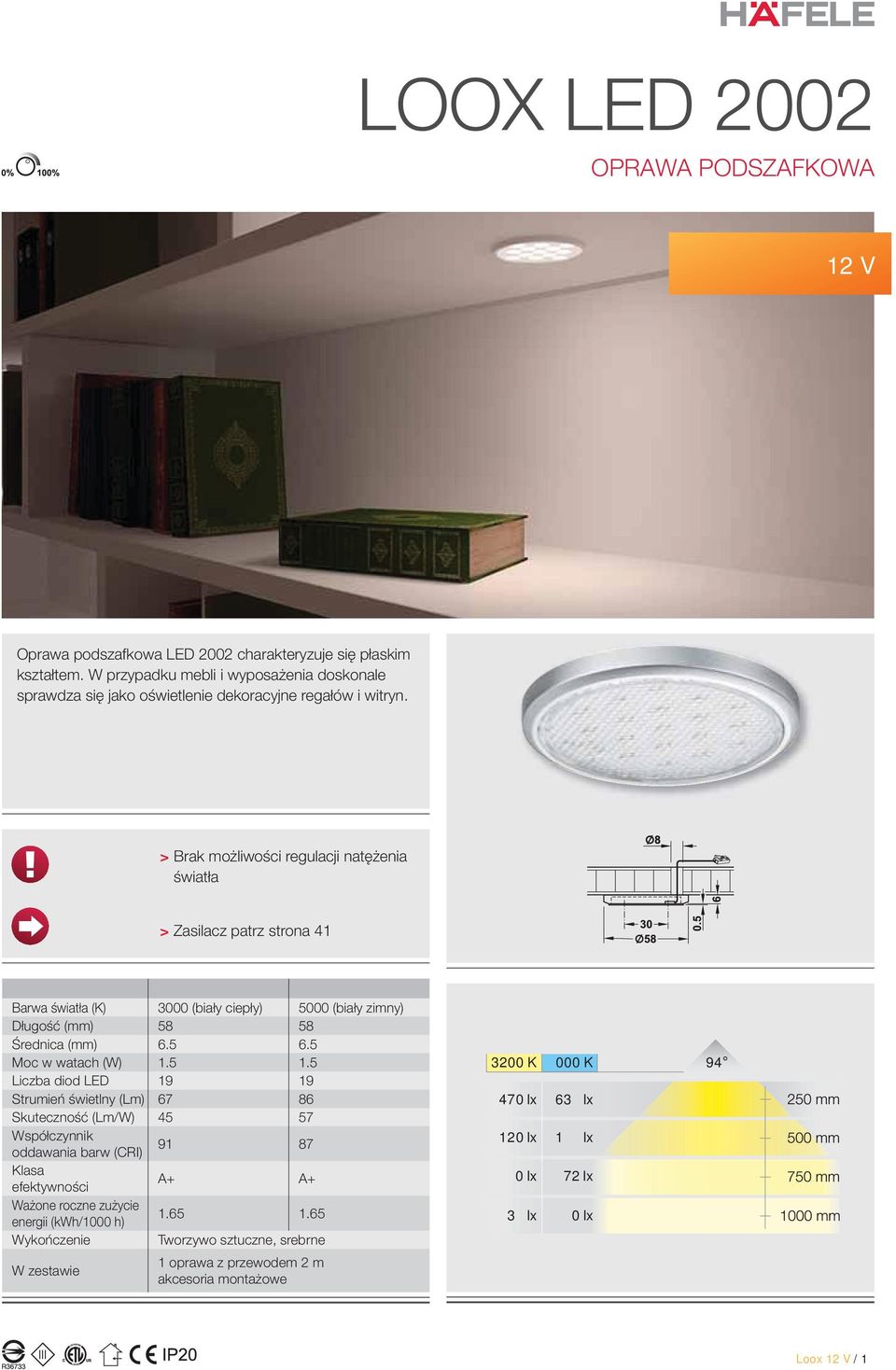

17 LOOX LED 2002 OPRAWA PODSZAFKOWA 12 V Oprawa podszafkowa LED 2002 charakteryzuje się płaskim kształtem. W przypadku mebli i wyposażenia doskonale sprawdza się jako oświetlenie dekoracyjne regałów i witryn. > Brak możliwości regulacji natężenia światła > Zasilacz patrz strona 41 Barwa światła (K) 3000 (biały ciepły) 5000 (biały zimny) Długość (mm) Średnica (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A+ A+ Ważone roczne zużycie energii (kwh/1000 h) Wykończenie Tworzywo sztuczne, srebrne 1 oprawa z przewodem 2 m akcesoria montażowe 3200 K 470 lx 120 lx 0 lx 3 lx 000 K 63 lx 1 lx 72 lx 0 lx 94 Loox 12 V / 1

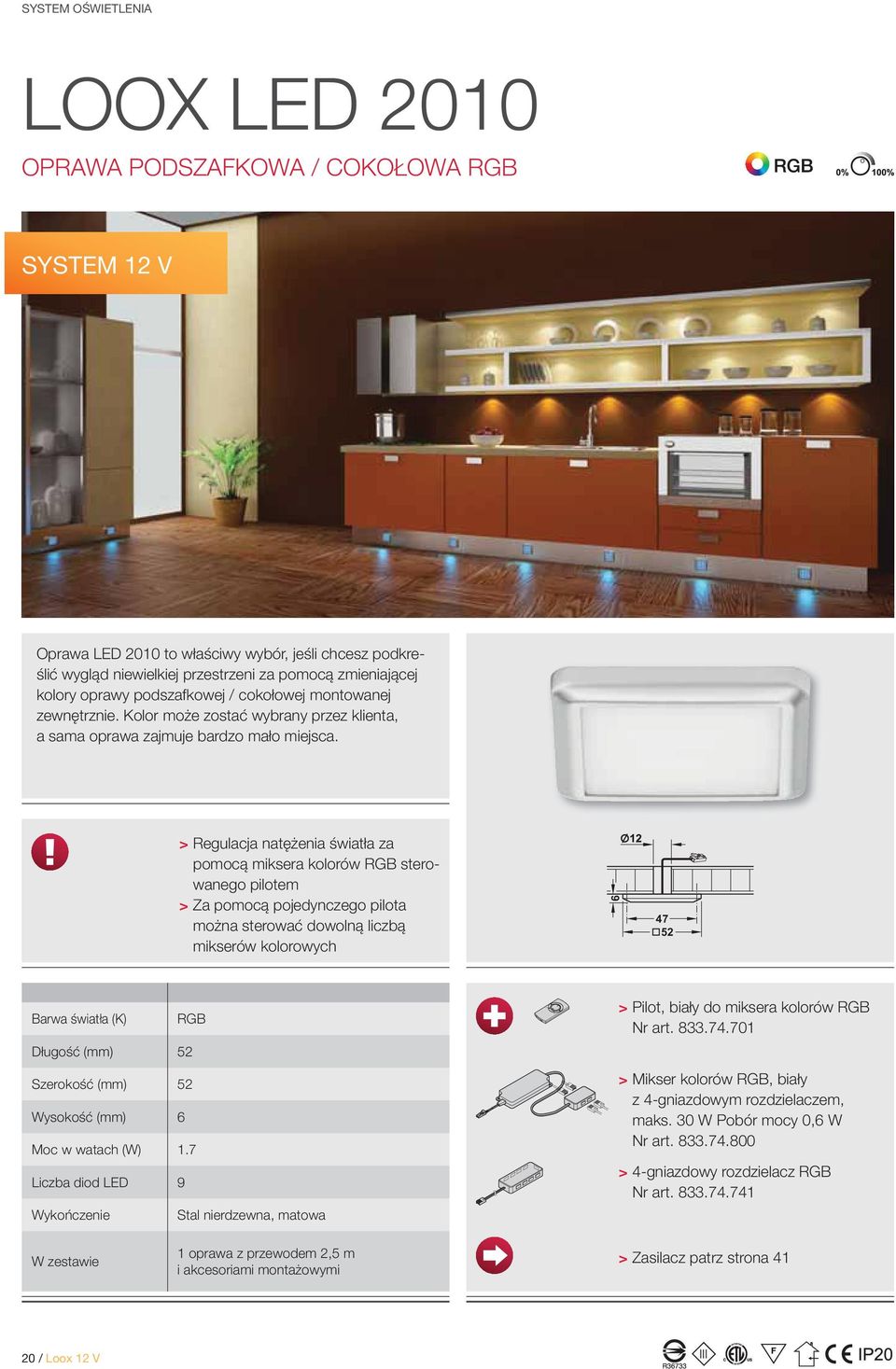

18 SYSTEM O WIETLENIA LOOX LED 2010 OPRAWA PODSZAFKOWA / COKOŁOWA RGB SYSTEM 12 V Oprawa LED 2010 to właściwy wybór, jeśli chcesz podkreślić wygląd niewielkiej przestrzeni za pomocą zmieniającej kolory oprawy podszafkowej / cokołowej montowanej zewnętrznie. Kolor może zostać wybrany przez klienta, a sama oprawa zajmuje bardzo mało miejsca. > Regulacja natężenia światła za pomocą miksera kolorów RGB sterowanego pilotem > Za pomocą pojedynczego pilota można sterować dowolną liczbą mikserów kolorowych Barwa światła (K) RGB Długość (mm) 52 Szerokość (mm) 52 Wysokość (mm) 6 Moc w watach (W) 1.7 Liczba diod LED 9 Wykończenie Stal nierdzewna, matowa > Pilot, biały do miksera kolorów RGB Nr art > Mikser kolorów RGB, biały z 4-gniazdowym rozdzielaczem, maks. 30 W Pobór mocy 0,6 W Nr art > 4-gniazdowy rozdzielacz RGB Nr art oprawa z przewodem 2,5 m i akcesoriami montażowymi > Zasilacz patrz strona / Loox 12 V

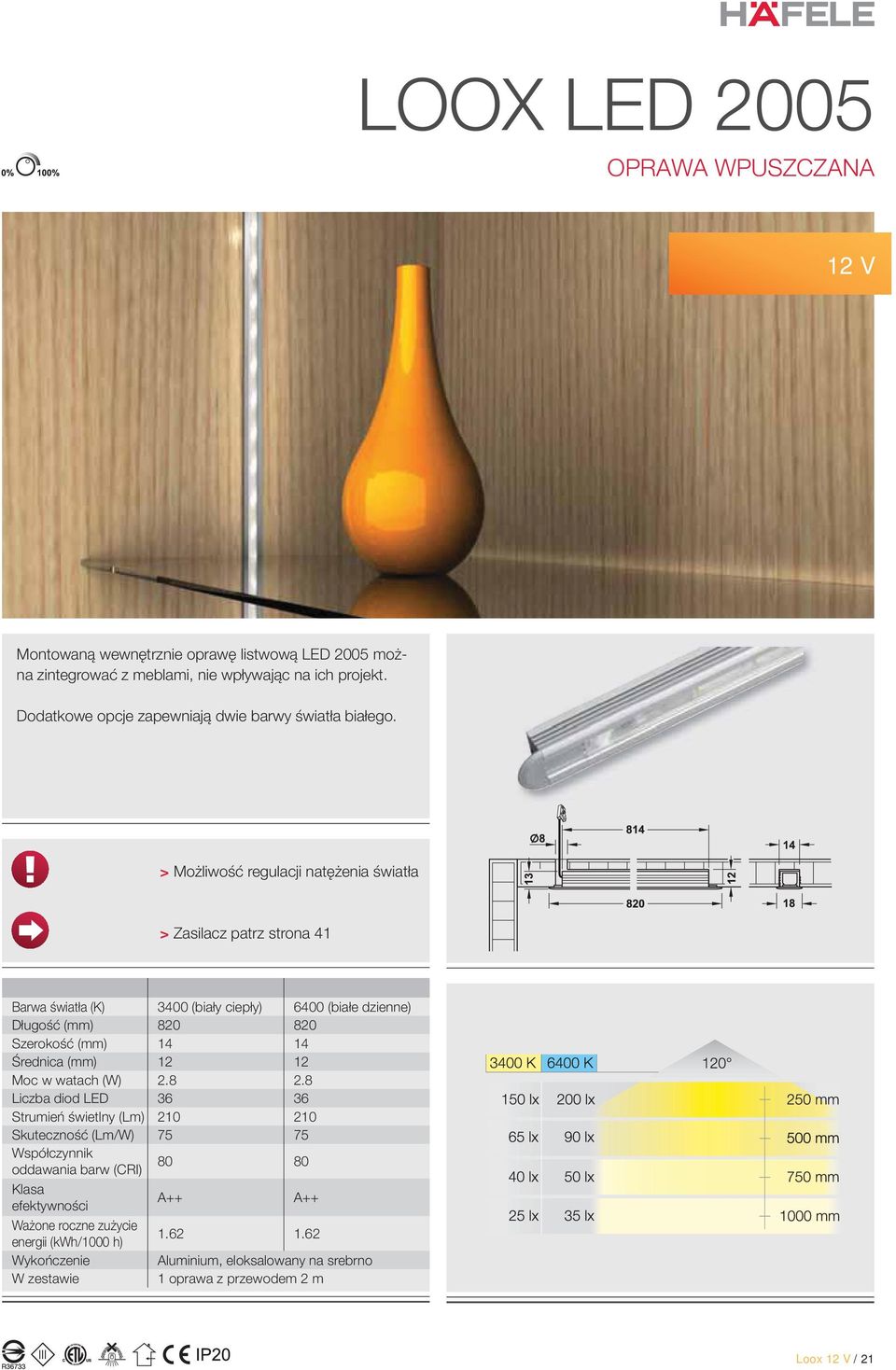

19 LOOX LED 2005 OPRAWA WPUSZCZANA 12 V Montowaną wewnętrznie oprawę listwową LED 2005 można zintegrować z meblami, nie wpływając na ich projekt. Dodatkowe opcje zapewniają dwie barwy światła białego. > Możliwość regulacji natężenia światła > Zasilacz patrz strona 41 Barwa światła (K) 3400 (biały ciepły) 6400 (białe dzienne) Długość (mm) Szerokość (mm) Średnica (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A++ A++ Ważone roczne zużycie energii (kwh/1000 h) Wykończenie Aluminium, eloksalowany na srebrno 1 oprawa z przewodem 2 m Loox 12 V / 21

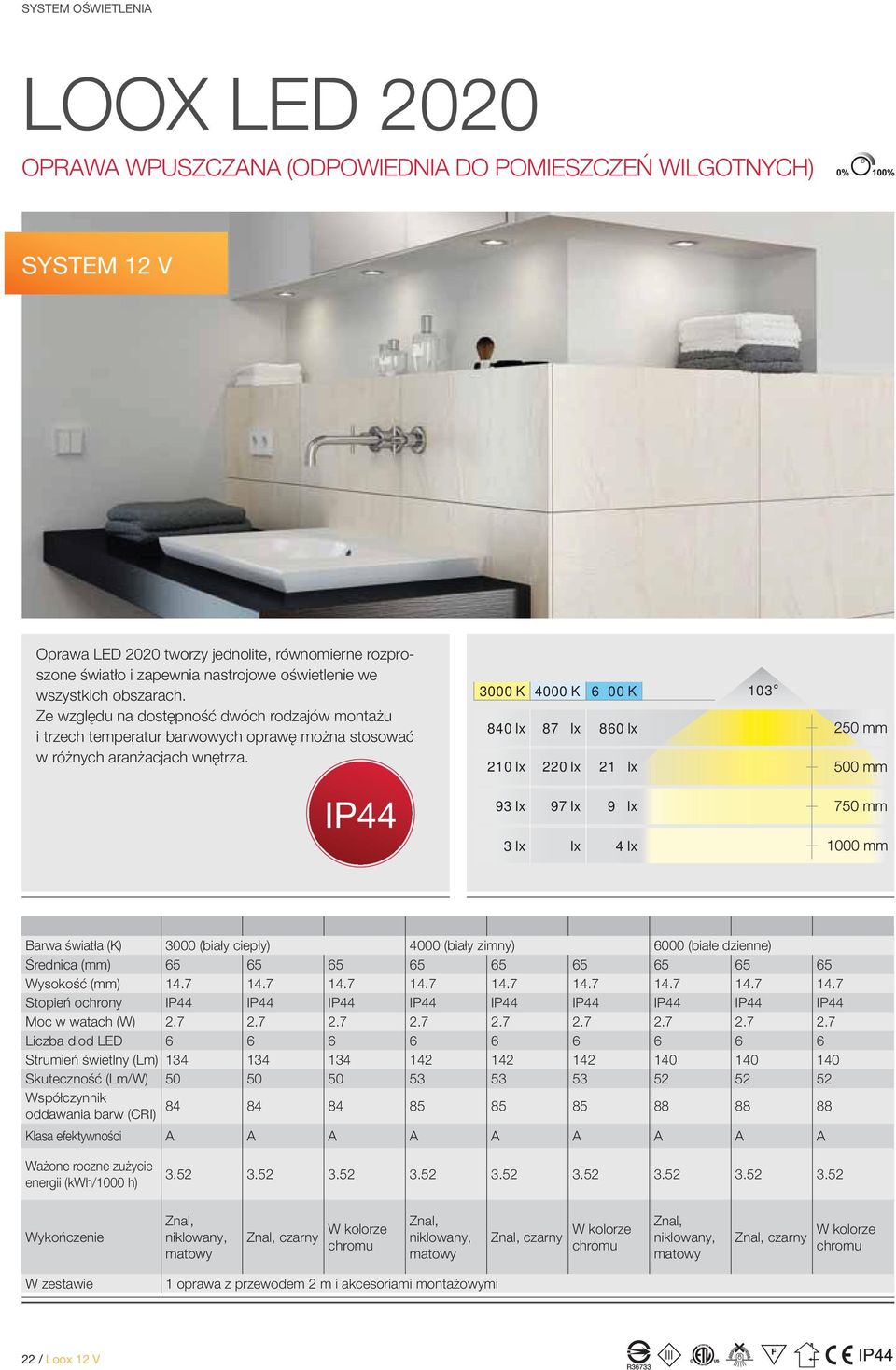

20 SYSTEM O WIETLENIA LOOX LED 2020 OPRAWA WPUSZCZANA (ODPOWIEDNIA DO POMIESZCZEŃ WILGOTNYCH) SYSTEM 12 V Oprawa LED 2020 tworzy jednolite, równomierne rozproszone światło i zapewnia nastrojowe oświetlenie we wszystkich obszarach. Ze względu na dostępność dwóch rodzajów montażu i trzech temperatur barwowych oprawę można stosować w różnych aranżacjach wnętrza K 840 lx 210 lx 4000 K 87 lx 220 lx 6 00 K 860 lx 21 lx 103 IP44 93 lx 3 lx 97 lx lx 9 lx 4 lx Barwa światła (K) 3000 (biały ciepły) 4000 (biały zimny) 6000 (białe dzienne) Średnica (mm) Wysokość (mm) Stopień ochrony IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 IP44 Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik 84 oddawania barw (CRI) Klasa efektywności A A A A A A A A A Ważone roczne zużycie energii (kwh/1000 h) Wykończenie Znal, niklowany, matowy Znal, czarny W kolorze chromu Znal, niklowany, matowy Znal, czarny W kolorze chromu Znal, niklowany, matowy Znal, czarny W kolorze chromu 1 oprawa z przewodem 2 m i akcesoriami montażowymi 22 / Loox 12 V

21 9 9 > Możliwość regulacji natężenia światła > Otwór : 55 mm > Zasilacz patrz strona 41 Pierścień > Niklowany, matowy Nr art > Czarny Nr art > W kolorze chromu Nr art > Z ramką, stopień ochrony IP20. Loox 12 V / 2

22 SYSTEM O WIETLENIA LOOX LED 2011 ELASTYCZNA TAŚMA LED SYSTEM 12 V Taśma LED 2011 zajmuje bardzo mało miejsca, jest łatwa w przygotowaniu i może być łatwo dopasowana do każdego wyposażenia. Taśma posiada samoprzylepną powierzchnię tylną i zapewnia możliwość skrócenia. Dzięki temu nadaje się także do montażu adaptacyjnego. Dostępne dwie długości i dwie barwy światła. > Możliwość regulacji natężenia światła > Możliwość skrócenia po każdej trzeciej diodzie LED > Montaż: samoprzylepna > Zasilacz patrz strona 41 Barwa światła (K) 3200 (biały ciepły) 5000 (biały zimny) Długość (mm) Szerokość (mm) Średnica (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A+ A A+ A Ważone roczne zużycie energii (kwh/1000 h) Wykończenie Tworzywo sztuczne, białe 1 elastyczna taśma LED bez przewodu 24 / Loox 12 V

23 Elastyczna ta ma LED 2011 Szczegół Rozgałęźnik Długość: 75 mm Moc w watach: 0.2 W 3 diody LED > 3200 K (biały ciepły) Nr art > 5000 K (biały zimny) Nr art Przewód łączący (np. do podłączenia narożnego) > 50 mm Nr art > 500 mm Nr art > 1500 mm Nr art > Przewód 2.5 m (połączenie pomiędzy elastyczną taśmą a zasilaczem) Nr art Loox 12 V / 25

24 SYSTEM O WIETLENIA LOOX LED 2012 ELASTYCZNA TAŚMA LED RGB SYSTEM 12 V Taśma LED 2012 z indywidualnie wybieranymi kolorami zapewnia właściwe oświetlenie mebli. Taśmę można skrócić i łatwo dostosować do każdego wyposażenia. Idealne rozwiązanie do montażu adaptacyjnego. > Regulacja natężenia światła za pomocą miksera kolorów RGB sterowanego pilotem > Za pomocą pojedynczego pilota można sterować dowolną liczbą mikserów kolorowych > Możliwość skrócenia za każdą trzecią diodą LED, co 150 mm > Zasilacz patrz strona 41 Barwa światła (K) RGB RGB Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) 2 12 Liczba diod LED Wykończenie Tworzywo sztuczne, białe 1 elastyczna taśma LED 26 / Loox 12 V

25 Elastyczna ta ma LED 2012 Szczegół > Pilot do miksera kolorów RGB Nr art > Mikser kolorów RGB, biały z 4-gniazdowym rozdzielaczem, maks. 30 W Pobór mocy 0,6 W Nr art > 9-gniazdowy rozdzielacz RGB Nr art > Przewód RGB 2,5 m (połączenie pomiędzy taśmą LED a mikserem kolorowym RGB) Nr art RGB Przewód łączący (np. do podłączenia narożnego) > 50 mm Nr art > 500 mm Nr art Loox 12 V / 2

26 SYSTEM O WIETLENIA LOOX LED 2013 ELASTYCZNA TAŚMA LED, 5 M, Z 300 DIODAMI LED SYSTEM 12 V Gęsto rozmieszczone diody LED na elastycznej taśmie LED 2013 zapewniają równomierne oświetlenie. Taśmę można skrócić, co ułatwia jej przygotowanie do montażu. Nadaje oświetleniu indywidualnego aspektu. Możliwość stosowania z naszymi profi lami aluminiowymi, różnymi rozdzielaczami oraz w różnych konfi guracjach montażu. > Możliwość regulacji natężenia światła > Możliwość skrócenia co 50 mm > Montaż: samoprzylepne > Zasilacz patrz strona 41 > Profi l aluminiowy patrz strona 84 Barwa światła (K) 2700 (biały ciepły) 3200 (biały ciepły) 4000 (biały zimny) 6500 (białe dzienne) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) 24 (4.8 na metr) Liczba diod LED 300 (60 na metr) Strumień świetlny 1700 (Lm) Skuteczność Współczynnik oddawania barw (CRI) Klasa efektywności A+ A+ A+ A+ Ważone roczne zużycie energii (5.30 na metr) (kwh/1,000 h) Wykończenie Baza LED, biała 5-metrowa rolka z przewodem 2 m 28 / Loox 12 V

27 Elastyczna ta ma LED 2013 Szczegół > Przewód 2 m z wtyczką 12 V i zaciskiem do elastycznej taśmy LED art Przewód łączący z zaciskiem do elastycznej taśmy LED > 50 mm Nr art > 500 mm Nr art > 1000 mm Nr art > 2000 mm Nr art > Złącze zaciskowe do elastycznej taśmy LED Nr art Loox 12 V / 2

28 SYSTEM O WIETLENIA LOOX LED 2014 ELASTYCZNA TAŚMA LED RGB, 5 M, Z 300 DIODAMI LED SYSTEM 12 V Energia świetlna w postaci 300 emitujących światło diod RGB na 5-metrowej taśmie. Dzięki gęstemu rozmieszczeniu diod LED zmieniająca kolory taśma LED 2014 zapewnia równomierne podświetlenie mebli i wyposażenia. > Regulacja natężenia światła za pomocą miksera kolorów RGB sterowanego pilotem > Za pomocą pojedynczego pilota można sterować dowolną liczbą mikserów kolorów > Jednokolorowe diody LED (3 chipy LED rozmieszczone obok siebie generują pożądany kolor poprzez zmiksowanie różnych kolorów) > Możliwość skrócenia po każdej szóstej diodzie LED > Zasilacz patrz strona 41 Barwa światła (K) RGB Długość (mm) 5000 Szerokość (mm) 12 Wysokość (mm) 2.4 Moc w watach (W) Liczba diod LED Wykończenie 24 (4.8 na metr) 300 (60 na metr) Baza LED, biała 5-metrowa rolka z przewodem 2 m 30 / Loox 12 V

29 Elastyczna ta ma LED 2014 Szczegół > Pilot do miksera kolorów RGB Nr art > Mikser kolorów RGB, biały z 4-gniazdowym rozdzielaczem, maks. 30 W Pobór mocy 0,6 W Nr art > 9-gniazdowy rozdzielacz RGB Nr art > Przewód 2 m z wtyczką12 V i zaciskiem do elastycznej taśmy LED RGB Nr art > Przewód 4 m Nr art Przewód łączący z zaciskiem do elastycznej taśmy LED RGB > 50 mm Nr art > 500 mm Nr art > 1000 mm Nr art > 2000 mm Nr art > Złącze zaciskowe do elastycznej taśmy LED RGB Nr art Loox 12 V / 1

30 SYSTEM O WIETLENIA LOOX LED 2015 ELASTYCZNA TAŚMA LED, 5 M, Z 150 DIODAMI LED SYSTEM 12 V 5-metrowa elastyczna taśma LED 2015 stanowi idealne rozwiązanie w przypadku bezpośredniego oświetlenia mebli. Możliwość skrócenia zapewnia łatwość przygotowania do montażu. Nadaje oświetleniu indywidualnego aspektu. Możliwość stosowania z naszymi profi lami aluminiowymi, różnymi rozdzielaczami oraz w różnych konfi guracjach montażu. > Możliwość regulacji natężenia światła > Możliwość skrócenia co 100 mm > Montaż: samoprzylepna > Zasilacz patrz strona 41 > Profi l aluminiowy patrz strona 84 Barwa światła (K) 2700 (biały ciepły) 3200 (biały ciepły) 4000 (biały zimny) 6500 (białe dzienne) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) 36 (7.1 na metr) Liczba diod LED 150 (30 na metr) Strumień świetlny 2600 (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A+ A+ A+ A+ Ważone roczne zużycie energii (7.60 na metr) (kwh/1,000 h) Wykończenie Baza LED, biała 5-metrowa rolka z przewodem 2 m 32 / Loox 12 V

31 Elastyczna ta ma o wietleniowa LED 2015 Szczegół > Przewód 2 m z wtyczką 12 V i zaciskiem do elastycznej taśmy LED Nr art > Złącze zaciskowe do elastycznej taśmy LED Nr art Przewód łączący z zaciskiem do elastycznej taśmy LED > 50 mm Nr art > 500 mm Nr art > 1000 mm Nr art > 2000 mm Nr art Loox 12 V /

32 SYSTEM O WIETLENIA LOOX LED 2016 ELASTYCZNA TAŚMA LED RGB, 5 M, Z 150 DIODAMI LED SYSTEM 12 V Jasne źródła światła o zmieniających się kolorach cieszą się dużym powodzeniem. Źródłem takiego światła jest taśma LED > Regulacja natężenia światła za pomocą miksera kolorów RGB sterowanego pilotem > Za pomocą pojedynczego pilota można sterować dowolną liczbą mikserów kolorów > Możliwość skrócenia co 100 mm > Montaż: samoprzylepna > Wielokolorowe diody LED (jedna dioda LED emituje wszystkie kolory RGB) > Zasilacz patrz strona 41 Barwa światła (K) RGB Długość (mm) 5000 Szerokość (mm) 12 Wysokość (mm) 2.4 Moc w watach (W) Liczba diod LED Wykończenie 36 (7.1 na metr) 150 (30 na metr) Baza LED, biała 5-metrowa rolka z przewodem 2 m 34 / Loox 12 V

33 Elastyczna ta ma LED 2016 Szczegół > Pilot do zdalnego sterowania mikserem kolorów RGB Nr art > Mikser kolorów RGB, biały z 4-gniazdowym rozdzielaczem, maks. 30 W Pobór mocy 0,6 W Nr art > 9-gniazdowy rozdzielacz RGB Nr art > Przewód 2 m z systemem wtyków 12 V i zaciskiem do elastycznej taśmy LED RGB, Nr art > Przewód 4 m, Nr art Przewód łączący z zaciskiem do elastycznej taśmy LED RGB > 50 mm Nr art > 500 mm Nr art > 1000 mm Nr art > 2000 mm Nr art > Złącze zaciskowe do elastycznej taśmy LED RGB Nr art Loox 12 V / 5

34 SYSTEM O WIETLENIA LOOX LED 2017 LISTWA LED, ZESTAW 3-ELEMENTOWY SYSTEM 12 V Listwa LED 2017 zapewnia duże możliwości dekoracyjne. Zestaw doskonale nadaje się również do montażu adaptacyjnego w istniejących meblach. 1 > Możliwość regulacji natężenia światła > Maks. 12 połączeń > Zestaw zawiera: 3 elastyczne taśmy LED, 3 przewody, 6 zaciski, 6 wkrętów, 3 zaślepki, 2 przewody łączące, 6 dwustronnych zacisków Barwa światła (K) 3200 (biały ciepły) 6400 (białe dzienne) Długość (mm) 900 (300 na taśmę) Szerokość (mm) 9 9 Średnica (mm) 7 7 Moc w watach (W) 3 x 0.72 = 2.16 Liczba diod LED 36 (12 na taśmę) Strumień świetlny (Lm) 150 (50 na taśmę) 156 (52 na taśmę) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A++ A++ Ważone roczne zużycie energii (kwh/1,000 h) Wykończenie Przezroczysty plastik, wykończenie z dwustronnym paskiem samoprzylepnym 3-elementowy zestaw z akcesoriami montażowymi > Zasilacz patrz strona / Loox 12 V

35 Listwa LED 2017 Szczegół Przyk ady zastosowa A B C Loox 12 V /

36 SYSTEM O WIETLENIA LOOX LED 2007 KRAWĘDZIOWE PODŚWIETLENIE SZYBY SYSTEM 12 V Profi l zaciskowy LED 2007 przeznaczony jest do montażu za półką szklaną. Nadaje się idealnie do szkła o grubości 8 mm. Konstrukcja wymaga bardzo niewiele miejsca za szklaną półką. Dostępne są dwie długości. Barwa światła (K) 3400 (biały ciepły) 3400 (biały ciepły) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Wykończenie Aluminium, eloksalowany na srebrno 1 oprawa z przewodem 2 m akcesoria montażowe > Możliwość regulacji natężenia światła > Bez funkcji przenoszenia obciążenia > Krawędziowe podświetlenie szyby umieszcza się z tyłu półki szklanej > Możliwość skrócenia na obu końcach o 10 mm > Optymalna grubość szkła 8 mm > Zasilacz patrz strona / Loox 12 V

37 LOOX LED 2019 KRAWĘDZIOWE PODŚWIETLENIE SZYBY 12 V Podświetlenie LED 2019 zapewnia szeroki zakres możliwych zastosowań. Z tym podświetleniem można stosować panele szklane o grubości od 6 do 12 mm. > Brak możliwości regulacji natężenia światła > Bez funkcji przenoszenia obciążenia > Krawędziowe podświetlenie szyby umieszcza się z tyłu półki szklanej > Grubość szkła 6 12 mm > Zasilacz patrz strona Barwa światła (K) 4000 (biały zimny) 6000 (białe dzienne) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED 3 3 Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Wykończenie Stal nierdzewna, połysk 1 oprawa z przewodem 2 m Loox 12 V /

38 SYSTEM O WIETLENIA LOOX LED 2021 KRAWĘDZIOWE PODŚWIETLENIE SZYBY SYSTEM 12 V Profi l zaciskowy LED 2021 mocuje się za szklanymi półkami, co czyni go idealnym rozwiązaniem do stosowania w sklepach. Może być stosowany z półkami szklanymi o grubości od 6 do 8 mm. Dostępne jest także wyjście na oprawę górną i dolną. > Możliwość regulacji natężenia światła > Bez funkcji przenoszenia obciążenia > Grubość szkła 6 8 mm > Dostępne jest także wyjście na oprawę górną i dolną. > Zasilacz patrz strona 41 Barwa światła (K) 4000 (biały zimny) 4000 (biały zimny) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Wykończenie Aluminium, eloksalowany na srebrno 1 oprawa z przewodem 2 m akcesoria montażowe 40 / Loox 12 V

39 R ZASILACZ LOOX LED NAPIĘCIE STAŁE 12 V 1 3 NAPRAWD P ASKI SYSTEM 12 V 2 1 Nr art < 15 W 2 Nr art < 20 W 4 3 Nr art < 30 W = Nr art < 60 W maks. 30 W na wyjście opraw Połączenie równoległe Zasilacz jest sercem systemu Loox i jest zgodny ze wszystkimi najbardziej znanymi i najczęściej używanymi systemami elektroenergetycznymi na świecie. Posiada on wbudowaną funkcję przełączania i przyłącza zgodne ze wszystkimi najpopularniejszymi rodzajami przełączników. > Długość przewodu od zasilacza do przełącznika wynosi maks. 6 m > Zasilacz jest dostępny w kolorze białym na życzenie. Nr art Moc w watach (W) Napięcie wejściowe V; Hz V; Hz Napięcie wyjściowe DC 12 V DC 12 V DC 12 V DC 12 V Prąd wyjściowy 1.25 A 1.67 A 2.5 A 5 A Tryb czuwania Pobór mocy <0.5 W <0.5 W <0.5 W <0.5 W Stopień ochrony IP20 IP20 IP20 IP20 Liczba gniazd 6 gniazd na oprawy 12 V, 1 gniazdo na przełącznik, 1 gniazdo na przewód zasilający dla danego kraju Kolor Czarny Czarny Czarny Czarny Długość (mm) Szerokość (mm) Wysokość (mm) zasilacz z akcesoriami montażowymi Przewody zasilaj ce dla danego kraju d ugo przewodu 2 m Nr art Schemat wtyczki Oznaczenie UK AU EU US JP CN KR TW EU US 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. US N13851 A/12586EA Loox 12 V / 41

40 SYSTEM O WIETLENIA PRZEGLĄD OPRAWY LED I AKCESORIA SYSTEM 24 V SYSTEM 24 V LOOX LED 3018 OPRAWY Z ELASTYCZNYM RAMIENIEM LOOX LED 3005 OPRAWY PODSZAFKOWE > strona 44 > strona 46 LOOX LED 3006 OPRAWY PODSZAFKOWE LOOX LED 3009 OPRAWY PODSZAFKOWE LOOX LED 3019 OPRAWY PODSZAFKOWE > strona 47 > strona 48 > strona 49 LOOX LED 3001 OPRAWY WPUSZCZANE LOOX LED 3002 OPRAWY WPUSZCZANE LOOX LED 3010 OPRAWY WPUSZCZANE > strona 50 > strona 51 > strona 52 LOOX LED 3020 OPRAWY WPUSZCZANE LOOX LED 3011 ELASTYCZNA TAŚMA LED LOOX LED 3013 ELASTYCZNA TAŚMA LED > strona 53 > strona 54 > strona / Loox 24 V

41 LOOX LED 3015 ELASTYCZNA TAŚMA LED LOOX LED 3017 ELASTYCZNA TAŚMA LED LOOX LED 3007 OŚWIETLENIE SZUFLADOWE > strona 58 > strona 60 > strona 62 ZASILACZE LOOX LED NAPIĘCIE STAŁE 24 V > strona 63 PROFILE DO ELASTYCZNYCH TAŚM LED AKCESORIA PRZEŁĄCZNIKI AKCESORIA PRZEWODY I ROZDZIELACZE > strona 84 > strona 88 > strona 90 > strona 91 PRZETWORNIK I STEROWNIKI KANAŁ KABLOWY I PRZEWODY ZASILAJĄCE > strona 92 > strona 93 Loox 2 V /

42 SYSTEM O WIETLENIA LOOX LED 3018 OPRAWA Z ELASTYCZNYM RAMIENIEM SYSTEM 24 V Elastyczną lampkę LED 3018 z możliwością regulacji natężenia światła można łatwo ustawić. Oprawą steruje się za pomocą przełącznika dotykowego znajdującego się na oprawie. > Przełącznik z możliwością regulacji natężenia światła wbudowany w oprawie Szczegół > Zasilacz patrz strona 63 Barwa światła (K) 4000 (biały zimny) 4000 (biały zimny) Średnica (mm) Długość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A A Ważone roczne zużycie energii (kwh/1,000 h) Montaż Wpuszczany Nakładany Wykończenie Tworzywo sztuczne, srebrne 1 oprawa z przewodem 2 m akcesoria montażowe 44 / Loox 24 V

43 LED 3018 Wpuszczany Nak adany Nr art Nr art MO LIWO REGULACJI NAT ENIA WIAT A PRZEZ DOTKNI CIE PALCEM OPRAWY Loox 24 V / 45

44 SYSTEM O WIETLENIA LOOX LED 3005 OPRAWA PODSZAFKOWA SYSTEM 24 V Imponująca oprawa LED 3005 stylowo podkreśla najważniejsze aspekty mebli i wyposażenia. > Możliwość regulacji natężenia światła > Montaż: samoprzylepna > Zasilacz patrz strona 63 Barwa światła (K) 3200 (biały ciepły) Średnica (mm) 58 Wysokość (mm) 9 Moc w watach (W) 0.8 Liczba diod LED 12 Strumień świetlny (Lm) 40 Skuteczność (Lm/W) 50 Współczynnik oddawania barw (CRI) 82 Klasa efektywności A+ Ważone roczne zużycie energii 0.88 (kwh/1,000 h) Wykończenie Tworzywo sztuczne, srebrne 1 oprawa z przewodem 2,5 m 46 / Loox 24 V

45 LOOX LED 3006 PRZESUWANY SYSTEM OPRAW PODSZAFKOWYCH 2 V System LED 3006 z szyną zasilającą stanowi idealne rozwiązanie, które pozwala reagować na zmiany przestrzenne oprawy można łatwo przesuwać, bez użycia narzędzi. > Możliwość regulacji natężenia światła > Możliwość skrócenia na jednym końcu > Możliwość rozszerzenia do maks. 5 opraw > Pojedyncza oprawa: Moc w watach 1,8 W Wym. (D x S x W) mm: 55 x 55 x 15 Nr art > Zasilacz patrz strona 63 Szczegół Barwa światła (K) 3200 (biały ciepły) Długość (mm) 900 Szerokość (mm) 55 Wysokość (mm) 17 Moc w watach (W) 3 x 1.8 = 5.4 Liczba diod LED 3 x 25 Strumień świetlny (Lm) 295 Skuteczność (Lm/W) 55 Współczynnik oddawania barw (CRI) 82 Klasa efektywności A Ważone zużycie energii (kwh/1,000 h) 6.60 Wykończenie Aluminium, eloksalowany na srebrno 3 oprawy i 1 szyna z przewodem 2,5 m i akcesoriami montażowymi Loox 2 V /

46 SYSTEM O WIETLENIA LOOX LED 3009 OPRAWA PODSZAFKOWA SYSTEM 24 V Uniwersalna oprawa podszafkowa LED 3009 jest łatwa w montażu adaptacyjnym. Zintegrowany przełącznik zapewnia wysoki stopień elastyczności. Oprawa główna z przełącznikiem Kolejna oprawa (zależna) bez przełącznika > Brak możliwości regulacji natężenia światła > Oprawa główna ze zintegrowanym przełącznikiem sensorowym lub przełącznikiem sensorowym drzwi > Maks. 15 kolejnych opraw (zależnych) można podłączyć szeregowo do jednej oprawy głównej > Kolejne oprawy (zależne) można również podłączyć bezpośrednio do zasilacza > Zasilacz patrz strona 63 Barwa światła (K) 5000 (biały zimny) 5000 (biały zimny) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED 3 3 Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A A Ważone roczne zużycie energii (kwh/1,000 h) Zastosowanie Wykończenie Oprawa z przełącznikiem (głównym) Kolejna oprawa bez przełącznika Aluminium, eloksalowany na srebrno 1 oprawa z przewodem 2 m akcesoria montażowe 48 / Loox 24 V

47 LOOX LED 3019 OPRAWA O DUŻYM NATĘŻENIU OŚWIETLENIA DO MONTAŻU PODSZAFKOWEGO 2 V Oprawa LED 3019 do montażu pod szafką to rozwiązanie do oświetlania powierzchni roboczych, z dwoma różnymi opcjami instalacji i o ogromnym natężeniu światła. Jest także łatwa w montażu adaptacyjnym. > Możliwość regulacji natężenia światła > Możliwość montażu narożnego dzięki dostarczonym kątownikom > Metalowa mocowanie > Wysokie natężenie światła, mocny strumień świetlny, np. powierzchnie robocze Montaż narożny > Zasilacz patrz strona 63 Barwa światła (K) 4000 (biały zimny) 4000 (biały zimny) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności A+ A+ Ważone zużycie energii (kwh/1,000 h) Wykończenie Aluminium, eloksalowany na srebrno 1 oprawa z kątownikami, przewód 2 m i akcesoria montażowe Loox 2 V /

48 SYSTEM O WIETLENIA LOOX LED 3001 OPRAWA WPUSZCZANA SYSTEM 24 V Mocna oprawa LED 3001 z pryzmatyczną osłoną zapewnia elastyczne możliwości projektowe dzięki dwóm barwom światła, dwóm typom instalacji i dwóm kolorom obudowy. > Możliwość regulacji natężenia światła > Otwór ø 55 mm Pierścień > Srebrny Nr art > Czarny Nr art > Zasilacz patrz strona 63 Nr art Barwa światła (K) 3200 (biały ciepły) 5000 (biały zimny) Średnica (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A+ A+ A+ A+ Ważone zużycie energii 1.82 (kwh/1,000 h) Wykończenie Aluminium, z przezroczystym szkłem Kolor Eloksalowa na srebrno Czarny Eloksalowa na srebrno Czarny 1 oprawa z przewodem 2,5 m 50 / Loox 24 V

49 LOOX LED 3002 OPRAWA WPUSZCZANA SYSTEM 24 V Oprawa wpuszczana LED 3002 to specjalistyczne rozwiązanie do paneli podwieszanych, odznaczające się dużą intensywnością światła. Oprawa sprawdza się doskonale także w podświetlaniu meblościanek, witryn i półek. > Bez możliwości regulacji natężenia światła > Wymagana odległość od panelu 40 mm > Montaż przelotowy: ø mm > Zasilacz patrz strona 63 Nr art Barwa światła (K) 3200 (biały ciepły) 5000 (biały zimny) Średnica (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A+ A+ Ważone zużycie energii (kwh/1,000 h) Wykończenie Aluminium, z przezroczystym szkłem, eloksalowany na srebrno 1 oprawa z przewodem 2,5 m Loox 24 V / 51

50 SYSTEM O WIETLENIA LOOX LED 3010 OPRAWA WPUSZCZANA LUB PODSZAFKOWA SYSTEM 24 V Oprawa LED 3010 zapewnia trzy opcje montażu i odznacza się dużą, jednorodną jasnością. > Możliwość regulacji natężenia światła > Otwór ø 60 mm > Pierścień, srebrny Nr art > Obudowa oprawy, srebrna Nr art > Zasilacz patrz strona 63 Nr art Barwa światła (K) (biały 4000 (biały (światło ciepły) zimny) dzienne) Średnica (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A+ A+ A+ Ważone zużycie energii (kwh/1,000 h) Wykończenie Aluminium, eloksalowany na srebrno 1 oprawa i 1 matowe szkiełko na wymianę Przewód 2 m i akcesoria montażowe 3200 K 4000 K 1240 lx 1325 lx 310 lx 331 lx 138 lx 147 lx 78 lx 83 lx 6500 K 1350 lx 338 lx 150 lx 84 lx 52 / Loox 24 V

51 LOOX LED 3020 OPRAWA O DUŻYM NATĘŻENIU OŚWIETLENIA DO MONTAŻU PODSZAFKOWEGO SYSTEM 24 V Ze względu na bardzo dużą i jednorodną jasność oprawa LED 3020 doskonale sprawdza się do oświetlania powierzchni roboczych. > Możliwość regulacji natężenia światła > Wysokie natężenie światła, doskonałe oświetlenie, np. powierzchni roboczych > Metalowe mocowanie Szczegół > Zasilacz patrz strona 63 Nr art Barwa światła (K) 4000 (biały zimny) 4000 (biały zimny) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A A Ważone zużycie energii (kwh/1,000 h) Wykończenie Aluminium, eloksalowany na srebrno 1 oprawa z przewodem 2 m i akcesoria montażowe Loox 24 V / 53

52 SYSTEM O WIETLENIA LOOX LED 3011 ELASTYCZNA TAŚMA LED SYSTEM 24 V Elastyczna taśma LED 3011 jest łatwa w montażu. Posiada samoprzylepną powierzchnię tylną i zapewnia możliwość skrócenia. Trzy barwy światła i dwie długości taśmy oświetleniowej pozwalają na szerokie zastosowanie. > Możliwość regulacji natężenia światła > Możliwość skrócenia za każdą szóstą diodą LED, co 165 mm > Montaż: Samoprzylepna > Zasilacz patrz strona 63 Nr art Barwa światła (K) 3000 (biały ciepły) 4000 (biały zimny) 5000 (biały zimny) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A+ A+ A+ A+ A+ A+ Ważone zużycie energii (kwh/1,000 h) Wykończenie Tworzywo sztuczne, białe Tworzywo sztuczne, białe Tworzywo sztuczne, białe 1 elastyczna taśma LED bez przewodu 1 elastyczna taśma LED bez przewodu 1 elastyczna taśma LED bez przewodu 54 / Loox 24 V

53 Elastyczna taśma LED 3011 Szczegół Łącznik narożny lewy Długość: mm; Moc w watach: 0.4 W, 6 diod LED > o temp K Nr art > o temp K Nr art > o temp K Nr art Łącznik narożny prawy Długość: mm; Moc w watach: 0.4 W, 6 diod LED > o temp K Nr art > o temp K Nr art > o temp K Nr art Rozgałęźnik Długość: mm; Moc w watach: 0.4 W, 6 diod LED > o temp K Nr art > o temp K Nr art > o temp K Nr art > Przewód 2 m (połączenie pomiędzy elastyczną taśmą oświetleniową a zasilaczem) Nr art Przewód łączący > 50 mm Nr art > 500 mm Nr art > 1500 mm Nr art Loox 24 V / 55

54 SYSTEM O WIETLENIA LOOX LED 3013 ELASTYCZNA TAŚMA LED, 5 M, ZE 150 DIODAMI LED SYSTEM 24 V Dzięki mocnemu strumieniowi świetlnemu, trzem barwom światła i niewielkiej zajmowanej przestrzeni elastyczną taśmę LED 3013 można stosować wszędzie. Nadaje oświetleniu indywidualnego aspektu. Możliwość stosowania z naszymi profi lami aluminiowymi, różnymi rozdzielaczami oraz w różnych konfi guracjach montażu. > Możliwość regulacji natężenia światła > Możliwość skrócenia co 200 mm > Montaż: Samoprzylepna > Wysokie natężenie światła > Elastyczna taśma LED o maks. długości 3.75 m na zasilaczu 75 W > Montaż tylko z profi lem aluminiowym > Zasilacz patrz strona 63 > Profi l aluminiowy patrz strona 84 Nr art Barwa światła (K) (biały 4000 (biały (światło ciepły) zimny) dzienne) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) 80 (16 na metr) Liczba diod LED 150 (30 na metr) Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A A A+ Ważone zużycie energii (kwh/1,000 h) (17.60 na metr) Wykończenie Baza LED, biała 5-metrowa rolka z przewodem 2 m 56 / Loox 24 V

55 Elastyczna taśma LED 3013 Szczegół > Przewód 2 m z instalacją wtykową 24 V i zaciskiem do elastycznej taśmy oświetleniowej LED Nr art > Złącze zaciskowe Nr art Przewód łączący z zaciskiem > 50 mm Nr art > 500 mm Nr art > 2000 mm Nr art Loox 24 V / 57

56 SYSTEM O WIETLENIA LOOX LED 3015 ELASTYCZNA TAŚMA LED, 5 M, Z 600 DIODAMI LED SYSTEM 24 V 600 diod LED znajdujących się na elastycznej taśmie LED 3015 tworzy niezwykle jednorodny i ciągły efekt oświetleniowy. Ta bardzo mocna elastyczna taśma LED dostępna jest w trzech barwach światła. Nadaje oświetleniu indywidualnego aspektu. Możliwość stosowania z naszymi profi lami aluminiowymi, różnymi rozdzielaczami oraz w różnych konfi guracjach montażu. > Możliwość regulacji natężenia światła > Możliwość skrócenia co 50 mm > Montaż: Samoprzylepna > Wysokie natężenie światła > Elastyczna taśma LED o maks. długości 4 m na zasilaczu 75 W > Montaż tylko z profi lem aluminiowym > Zasilacz patrz strona 63 > Profi l aluminiowy patrz strona 84 Nr art Barwa światła (K) 3000 (biały 4000 (biały 6000 (światło ciepły) zimny) dzienne) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) 75 (15 na metr) Liczba diod LED 600 (120 na metr) Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A+ A+ A+ Ważone zużycie energii (kwh/1,000 h) (16.50 per metre) Wykończenie Taśma LED, biała 5-metrowa rolka z przewodem 2 m 58 / Loox 24 V

57 Elastyczna taśma LED 3015 Szczegół > Przewód 2 m z instalacją wtykową 24 V i zaciskiem do elastycznej taśmy oświetleniowej LED Nr art > Złącze zaciskowe Nr art Przewód łączący z zaciskiem > 50 mm Nr art > 500 mm Nr art > 2000 mm Nr art Loox 24 V / 59

58 SYSTEM O WIETLENIA LOOX LED 3017 ELASTYCZNA TAŚMA LED, MULTI-WHITE SYSTEM 24 V Elastyczna taśma LED 3017 pomaga stworzyć niepowtarzalny nastrój, który można zmieniać dzięki płynnej transformacji ze światła ciepłego do światła białego. bia y ciep y bia y zim ny > Możliwość regulacji natężenia światła za pomocą miksera multi-white > Możliwość skrócenia za każdą dwunastą diodą LED, co 165 mm > Regulacja barwy światła za pomocą miksera multi-white > Do miksera multi-white można podłączyć maks. 60 W > Dowolną liczbą mikserów multi-white można sterować za pomocą pojedynczego pilota w promieniu 15 m > Zasilacz patrz strona 63 Nr art Barwa światła (K) 2700 (biały ciepły) do 5000 (biały zimny) Długość (mm) Szerokość (mm) Wysokość (mm) 3 3 Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A+ A Ważone zużycie energii (kwh/1,000 h) Wykończenie Taśma LED, biała 1 elastyczna taśma LED bez przewodu 60 / Loox 24 V

59 Elastyczna taśma LED 3017 Szczegół > Rozgałęźnik Długość: mm; Moc w watach: 0.9 W, 12 diod LED Nr art > Łącznik narożny lewy Długość: mm; Moc w watach: 0.9 W, 12 diod LED Nr art > Łącznik narożny prawy Długość: mm; Moc w watach: 0.9 W, 12 diod LED Nr art > Przewód 2 m Nr art Przewód łączący > 50 mm Nr art > 500 mm Nr art > 1500 mm Nr art > Pilot do miksera multi-white Nr art > Mikser multi-white z 8-gniazdowym rozdzielaczem, maks. 30 W, Pobór mocy 0.6 W Nr art > 8-gniazdowy rozdzielacz Nr art Loox 24 V / 61

60 SYSTEM O WIETLENIA LOOX LED 3007 OPRAWA SZUFLADOWA SYSTEM 24 V Dzięki zintegrowanemu przełącznikowi sensorowemu oraz kompaktowej konstrukcji oprawy LED 3007 stanowi idealne rozwiązanie do oświetlania szufl ad. > Bez możliwości regulacji natężenia > Zintegrowany przełącznik sensorowy drzwi > Oprawa do montażu zaciskowego, z klipsami montażowymi do ścian bocznych o różnej grubości (16 mm/18 mm /19 mm), wkręcana w boki Szczegół > Zasilacz patrz strona 63 Nr art Barwa światła (K) 5000 (biały zimny) 5000 (biały zimny) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED 6 12 Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A A Ważone zużycie energii (kwh/1,000 h) Wykończenie Aluminium, eloksalowany na srebrno 1 oprawa z przewodem 2 m i akcesoria montażowe 62 / Loox 24 V

61 R ZASILACZ LOOX LED NAPIĘCIE STAŁE 24 V NAPRAWDĘ PŁASKI 1 2 Nr art < 15 W Nr art SYSTEM 24 V < 20 W 4 = Nr art < 30 W Nr art < 75 W Maks. 60 W na wyjście oprawy Połączenie równoległe Zasilacz jest sercem systemu Loox i jest zgodny ze wszystkimi najbardziej znanymi i najczęściej używanymi systemami elektroenergetycznymi na świecie. Posiada on wbudowaną funkcję przełączania i przyłącza zgodne ze wszystkimi najpopularniejszymi rodzajami przełączników. > Długość przewodu od zasilacza do przełącznika wynosi maks. 6 m. > Zasilacz jest dostępny w kolorze białym na życzenie Nr art Moc w watach (W) Napięcie wejściowe V; Hz V; Hz V; Hz V; Hz Napięcie wyjściowe DC 24 V DC 24 V DC 24 V DC 24 V Prąd wyjściowy A 0.83 A 1.25 A 3.15 A Tryb czuwania Pobór mocy <0.5 W <0.5 W <0.5 W <0.5 W Stopień ochrony IP20 IP20 IP20 IP20 Liczba gniazd 6 gniazd na oprawy 24 V, 1 gniazdo na przełącznik, 1 gniazdo na przewód zasilający dla danego kraju Kolor Czarny Czarny Czarny Czarny Długość (mm) Szerokość (mm) Wysokość (mm) Zasilacz z akcesoriami montażowymi Przewody zasilaj ce dla danego kraju d ugo przewodu 2 m Nr art Schemat wtyczki Oznaczenie UK AU EU US JP CN KR TW EU US 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. 1 szt. US N13851 A/12586EA Loox 24 V / 63

62 SYSTEM O WIETLENIA PRZEGLĄD OPRAWY LED I AKCESORIA SYSTEM 350-mA SYSTEM 350 ma LOOX LED 4010 OPRAWY SŁUPKOWE LOOX LED 4013 OPRAWY PODSZAFKOWE > strona 66 > strona 67 LOOX LED 4015 OPRAWY PODSZAFKOWE LOOX LED 4003 OPRAWY WPUSZCZANE LOOX LED 4004 OPRAWY WPUSZCZANE > strona 68 > strona 69 > strona 70 LOOX LED 4005 OPRAWY WPUSZCZANE LOOX LED 4006 OPRAWY WPUSZCZANE LOOX LED 4007 OPRAWY WPUSZCZANE > strona 71 > strona 72 > strona 73 LOOX LED 4009 OPRAWY WPUSZCZANE LOOX LED 4011 OPRAWY NA RAMIENIU LOOX LED 4012 OPRAWY WPUSZCZANE > strona 74 > strona 76 > strona / Loox 350 ma

63 LOOX LED 4014 OPRAWY WPUSZCZANE LOOX LED 4016 OPRAWY WPUSZCZANE > strona 78 > strona 79 ZASILACZ LOOX LED PRĄD STAŁY 350 ma > strona 80 PROFIL DO ELASTYCZ- NYCH TAŚM LED AKCESIORIA PRZEŁĄCZNIKI AKCESORIA PRZEWODY > strona 84 > strona 88 > strona 90 > strona 91 PRZETWORNIK I STEROWNIK KANAŁ KABLOWY I PRZEWODY ZASILAJĄCE > strona 92 > strona 93 Loox 350 ma / 65

64 SYSTEM O WIETLENIA LOOX LED 4010 MODUŁOWA ZEWNĘTRZNA LAMPA SŁUPKOWA SYSTEM 350 ma Dzięki specjalnej konstrukcji z obrotowymi i skrętnymi modułami oprawę LED 4010 można dostosować do wymagań indywidualnych. Zestaw podstawowy można opcjonalnie przedłużyć. > Możliwość regulacji natężenia światła > 1 oprawę można przedłużyć do maks. 8 modułów LED i 4 elementów dystansowych > Modół LED Długość: 72.5 mm; Moc w watach: 1 W Nr art > Element dystansowy, Długość: 72.5 mm Nr art > Zasilacz patrz strona 80 Nr art Barwa światła (K) 4000 (biały zimny) Średnica (mm) 24 Długość (mm) 214 Moc w watach (W) 3 Liczba diod LED 3 (1 na moduł) Strumień świetlny (Lm) 213 (71 na moduł) Skuteczność (Lm/W) 71 Współczynnik oddawania barw (CRI) 85 Klasa efektywności energetycznej A+ Ważone zużycie energii (kwh/1,000 h) 3.30 Wykończenie Aluminium, czarny 3 moduły LED i 1 moduł bazowy z przewodem 2 m 66 / Loox 350 ma

65 LOOX LED 4013 PODSZAFKOWA OPRAWA PUNKTOWA DO MONTAŻU NAROŻNEGO SYSTEM 350 ma Oprawa LED 4013 charakteryzuje się zwartą konstrukcją, dużym natężeniem światła oraz możliwością obracania. > Bez możliwości regulacji natężenia światła > Zajmuje niewiele miejsca i nie rzuca się w oczy > Montaż: przykręcanie lub przyklejanie > Zasilacz patrz strona 80 Nr art Barwa światła (K) 4000 (biały zimny) 6000 (światło dzienne) Długość (mm) Szerokość (mm) Wysokość (mm) Moc w watach (W) Liczba diod LED Strumień świetlny (Lm) Skuteczność (Lm/W) Współczynnik oddawania barw (CRI) Klasa efektywności energetycznej A+ A+ A+ A+ Ważone zużycie energii (kwh/1,000 h) Wykończenie Aluminium Kolor Eloksalowane na Czarny Eloksalowane na Czarny srebro srebro z przewodem 2 m i akcesoria montażowe Loox 350 ma / 67
