Lighting FlowStar oświetlenie LED wjazdów do tuneli i punktowe oświetlenie wnętrz tuneli FlowStar Large Operatorzy tuneli interesują się rozwiązaniami LED do oświetlania wjazdów i wnętrz, ponieważ

Modułowa konstrukcja ze stali nierdzewnej przystosowana specjalnie do technologii LED sprawia, że oprawa FlowStar stanowi długotrwałą i wydajną alternatywę dla konwencjonalnych instalacji HPS.

Korzyści Mocny strumień świetlny; specjalna oprawa do tuneli, która może zastąpić wysokoprężne lampy sodowe (HPS) montowane przy wjazdach Trwałe i bardzo wydajne rozwiązanie oświetleniowe do całego

1 Lighting FlowStar oświetlenie LED wjazdów do tuneli i punktowe oświetlenie wnętrz tuneli FlowStar Large Operatorzy tuneli interesują się rozwiązaniami LED do oświetlania wjazdów i wnętrz, ponieważ oczekują istotnych korzyści w zakresie kosztów, bezpieczeństwa i dostępu serwisowego przez cały okres eksploatacji. Modułowa konstrukcja ze stali nierdzewnej przystosowana specjalnie do technologii LED sprawia, że oprawa FlowStar stanowi długotrwałą i wydajną alternatywę dla konwencjonalnych instalacji HPS. Można ją łączyć z różnymi układami sterującymi i usługami, co dodatkowo zwiększa efektywność działania. Korzyści Mocny strumień świetlny; specjalna oprawa do tuneli, która może zastąpić wysokoprężne lampy sodowe (HPS) montowane przy wjazdach Trwałe i bardzo wydajne rozwiązanie oświetleniowe do całego tunelu Łatwa instalacja i konserwacja Cechy Długotrwałe rozwiązanie do wjazdów i wewnętrznego oświetlenia tuneli połączone z różnymi pakietami serwisowymi Zbudowane pod kątem łatwości konserwacji (modułowa konstrukcja i szklany klosz) Możliwość zintegrowania z układami sterującymi (np. TunneLogic) i różnymi usługami w celu zapewnienia optymalnych parametrów eksploatacyjnych Bezpośredni zamiennik LED tradycyjnych lamp HPS o mocy do 400 W Przy oświetlaniu wjazdów można ją łączyć z liniowymi oprawami wnętrzowymi FlowLine Pod względem całkowitego kosztu użytkowania w instalacjach kompleksowego oświetlenia tuneli może rywalizować z istniejącymi rozwiązaniami HPS

2 Wniosek Tunele dla ruchu zmotoryzowanego i przejścia podziemne Specyfikacje Typ BGB300 (wersja ENTRANCE) Klosz Szkło hartowane, twarde BGB310 (wersja INTERIOR) Materiał Korpus: stal nierdzewna Źródło światła Wbudowany moduł LED Radiator: aluminium Moc systemu BGB300: od 79 do 435 W Klosz: szyba wzmacniana termicznie BGB310: od 68 do 370 W Kolor Niemalowana stal nierdzewna i aluminium anodyzowane Strumień świetlny BGB300: Od 9200 do lm Złączka Złącza na wtyk lub przewód z uziemieniem BGB310: od 8200 do lm Konserwacja Trwałe szczelne moduły, łatwa i szybka wymiana Wydajność oprawy >100 lm/w Instalacja Montaż nasufitowy Skorelowana temperatura 4000 K (neutralna biel, NW) 6 zacisków do montażu kołnierzowego umożliwiających szybką barwowa 5700 K (chłodna biel, CW) instalację i wyrównanie w płaszczyźnie poziomej Współczynnik oddawania > 70 Opcja złączy na wtyk umożliwiająca instalację metodą plug & play barw Zalecana wysokość montażowa: > 4 m Utrzymanie mocy > godzin w temperaturze 25 C Dławik Wersje z przewodami z uziemieniem: M20 strumienia świetlnego (w Wersja z instalacją plug & play : 2 gniazda na osprzęt DALI lumenach) L80F10 (wejście i wyjście) oraz 1 gniazdo wejściowe zasilania Zakres temperatur pracy od -25 do +40 ºC Uwagi Osobne moduły FlowStar LED (wersje BGB300 i BGB310 z Kąt rozsyłu Napięcie sieciowe Przyciemnianie Optyka Oddzielne (moduł LED bez automatycznej regulacji statecznikiem) V / Hz Przez DALI lub SDU Tunelowa asymetryczna (DTA) Tunelowa z przeciwwiązką (DTCB) Tunelowa symetryczna (DTS) Tunelowa asymetryczna z szeroką wiązką (DTA-WB) Tunelowa symetryczna z szeroką wiązką (DTS-WB) odpowiednimi oznaczeniami) Osobne zasilacze FlowStar (wersje EGB300 i EGB310 z odpowiednimi oznaczeniami) Osobne zestawy zacisków montażowych (po 4 lub 6 sztuk) Do wersji z gniazdami przyłączeniowymi przewody z pasującymi wtyczkami Versions 2

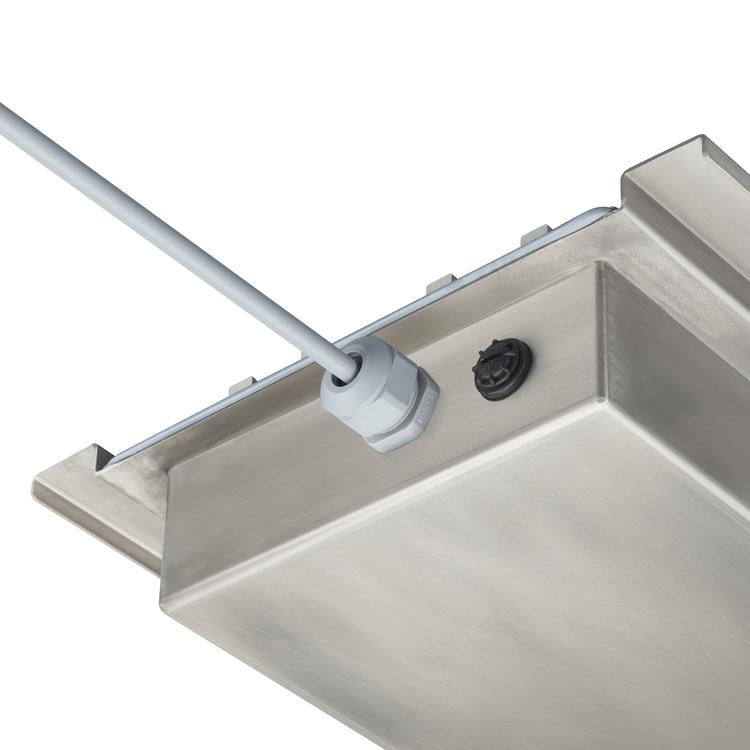

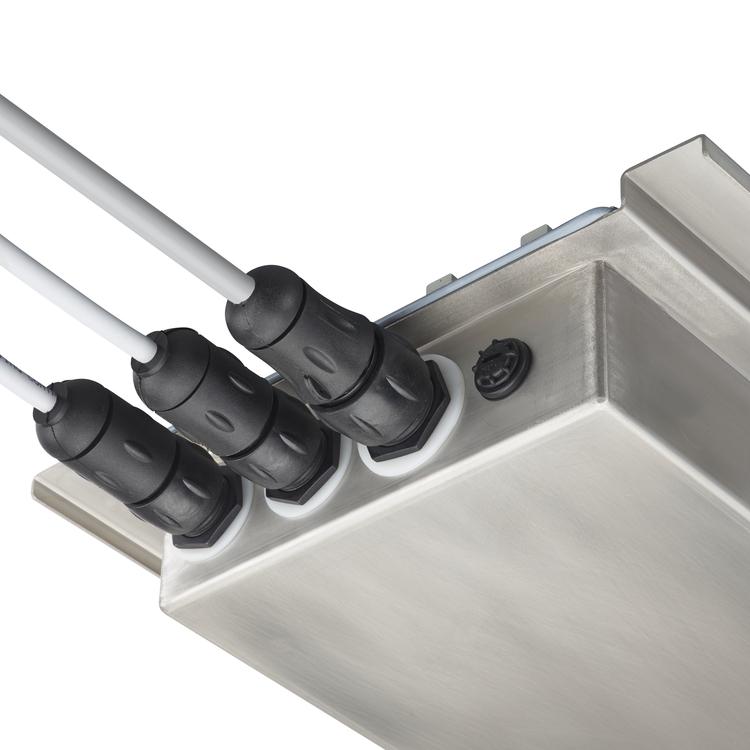

3 FlowStar Large Więcej o produkcie Standardowe podłączenie: przewód z Podłączenie typu plug & play : uziemieniem złączki wtykowe w module zasilacza Podłączona oprawa: okablowanie Widok z góry na moduł zasilacza wchodzące i wychodzące DALI oraz złącze zasilania Widok z góry na moduł LED Moduł LED z uziemionym przewodem do podłączenia modułu zasilacza Izolacja galwaniczna Zatrzask montażowy 3

4 Więcej o produkcie Montaż zwieszany Przewód Dali Przewód zasilania Akcesoria Ordercode

5 Warunki dotyczące zastosowań Średnia temperatura otoczenia 25 C Certyfikaty i zastosowania Kod mechanicznej odporności na IK08 uderzenia Informacje podstawowe Kąt rozsyłu światła oprawy oświetleniowej 148 x 148 Znak CE CE Barwa źródła światła NW Typ pokrywy optycznej/soczewki GT Oznaczenie ENEC ENEC Oznaczenie palności F Kod rodziny źródła światła LED EconomyLine Źródło światła wymienne brak Typ optyki Distribution tunnel symmetrical Rodzina produktów BGB300 Warunki dotyczące zastosowań Maksymalny poziom ściemnienia BGB300 50K/NW PSD SH DTS D9 MDD 10% BGB300 30K/NW PSD SH DTS D9 MDD 10% BGB300 18K/NW PSD SH DTS D9 MDD 10% BGB300 50K/NW SH DTS BGB300 30K/NW SH DTS BGB300 18K/NW SH DTS - Wydajność początkowa (zgodna z normami IEC) Znamionowa temperatura barwowa Znamionowy wskaźnik oddawania barw 4000 K 70 Dane techniczne oświetlenia Standardowy kąt nachylenia przy montażu na wysięgniku Standardowy kąt nachylenia przy montażu bezpośrednio na słupie Współczynnik światła emitowanego w górną półprzestrzeń Mechanika i korpus Kolor STL Certyfikaty i zastosowania Ochrona przeciwprzepięciowa (tryb wspólny/różnicowy) BGB300 50K/NW PSD SH DTS D9 MDD BGB300 30K/NW PSD SH DTS D9 MDD BGB300 18K/NW PSD SH DTS D9 MDD - Ochrona przeciwprzepięciowa (tryb wspólny/różnicowy) BGB300 50K/NW SH DTS - kv BGB300 30K/NW SH DTS - kv BGB300 18K/NW SH DTS - kv Sterowniki i zmiana natężenia strumienia świetlnego Funkcja ściemniania BGB300 50K/NW PSD SH DTS D9 MDD tak BGB300 30K/NW PSD SH DTS D9 MDD tak BGB300 18K/NW PSD SH DTS D9 MDD tak Funkcja ściemniania BGB300 50K/NW SH DTS brak BGB300 30K/NW SH DTS brak BGB300 18K/NW SH DTS brak Informacje podstawowe 5

6 Zawiera zasilacz Liczba jednostek osprzętu BGB300 50K/NW PSD SH DTS D9 MDD tak 3 unit BGB300 30K/NW PSD SH DTS D9 MDD tak BGB300 18K/NW PSD SH DTS D9 MDD tak 1 Zawiera zasilacz Liczba jednostek osprzętu BGB300 50K/NW SH DTS brak 3 unit BGB300 30K/NW SH DTS brak BGB300 18K/NW SH DTS brak 1 Wydajność początkowa (zgodna z normami IEC) Początkowy strumień świetlny BGB300 50K/NW PSD SH DTS D9 MDD lm BGB300 30K/NW PSD SH DTS D9 MDD lm BGB300 18K/NW PSD SH DTS D9 MDD lm Początkowy strumień świetlny BGB300 50K/NW SH DTS lm BGB300 30K/NW SH DTS lm BGB300 18K/NW SH DTS lm Dane techniczne oświetlenia Strumień świetlny źródła światła BGB300 50K/NW PSD SH DTS D9 MDD 50,000 lm BGB300 30K/NW PSD SH DTS D9 MDD 30K BGB300 18K/NW PSD SH DTS D9 MDD 18K Strumień świetlny źródła światła BGB300 50K/NW SH DTS 50,000 lm BGB300 30K/NW SH DTS 30K BGB300 18K/NW SH DTS 18K Wydajność wraz z upływem czasu (zgodna z normami IEC) Wskaźnik awaryjności zasilacza przy 5000 h BGB300 50K/NW PSD SH DTS D9 MDD 0.53 % BGB300 30K/NW PSD SH DTS D9 MDD 0.53 % BGB300 18K/NW PSD SH DTS D9 MDD 0.53 % Wskaźnik awaryjności zasilacza przy 5000 h BGB300 50K/NW SH DTS 0 % BGB300 30K/NW SH DTS 0 % BGB300 18K/NW SH DTS 0 % 2017 Philips Lighting Holding B.V. Wszelkie prawa zastrzeżone. Dane mogą ulec zmianie bez uprzedniego powiadomienia. Znak towarowy jest własnością Philips Lighting Holding B.V. lub odpowiednich podmiotów , Kwiecień 10 -
