EMPIRO LINE LINEAR SYSTEM-C OŚWIETLENIE LINIOWE

Transkrypt

1 EMPIRO LINE LINEAR SYSTEM-C OŚWIETLENIE LINIOWE

2 PRZYKŁADY ZASTOSOWAŃ MAGAZYN SUPERMARKET HALA PRODUKCYJNA HALA SPORTOWA 2

3 EMPIRO LINE LINEAR SYSTEM-C Nowoczesny, modułowy system LED. Zaprojektowany i wykonany z myślą o oszczędności kosztów instalacji i utrzymania linii świetlnej oraz minimalizacji zapotrzebowania na energię elektryczną. EKONOMICZNIE, FUNKCJONALNIE, KOMFORTOWO. ŁATWY I SZYBKI MONTAŻ dzięki modułowej budowie systemu. Zastosowano systemy mocowania typu: przyłóż i zamontuj, które nie wymagają żadnych specjalnych narzędzi i skaracają czas montażu i demontażu do minimum UNIWERSALNOŚĆ KONFIGURACJI linii świetlnej - dzięki serii akcesoriów montażowych MNIEJSZA ILOŚĆ LAMP ekonomiczne rozwiązanie świetlne przy optymalnym oświetleniu. Moduły LED o wysokiej skuteczności świetlnej do 160 lm/w. OSZCZĘDNOŚĆ NA KOSZTACH INSTALACJI ze względu na znajdujące się wewnątrz przewody (okablowanie przelotowe) i złączki. Brak potrzeby zakupu dodatkowych kabli i prowadzenia instalacji. ELASTYCZNOŚĆ ZASTOSOWANIA różne rodzaje soczewek o dedykowanym kącie wiązki światła pozwalają na idealne dopasowanie do rodzaju pomieszczenia w którym mają być zastosowane. 3

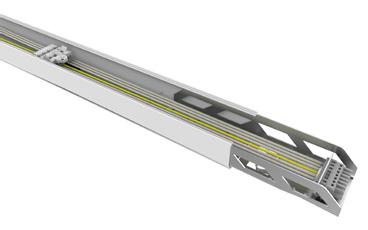

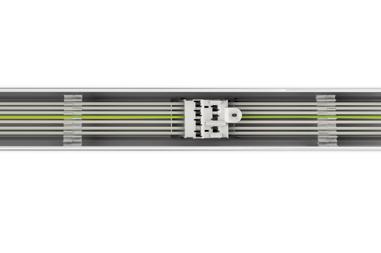

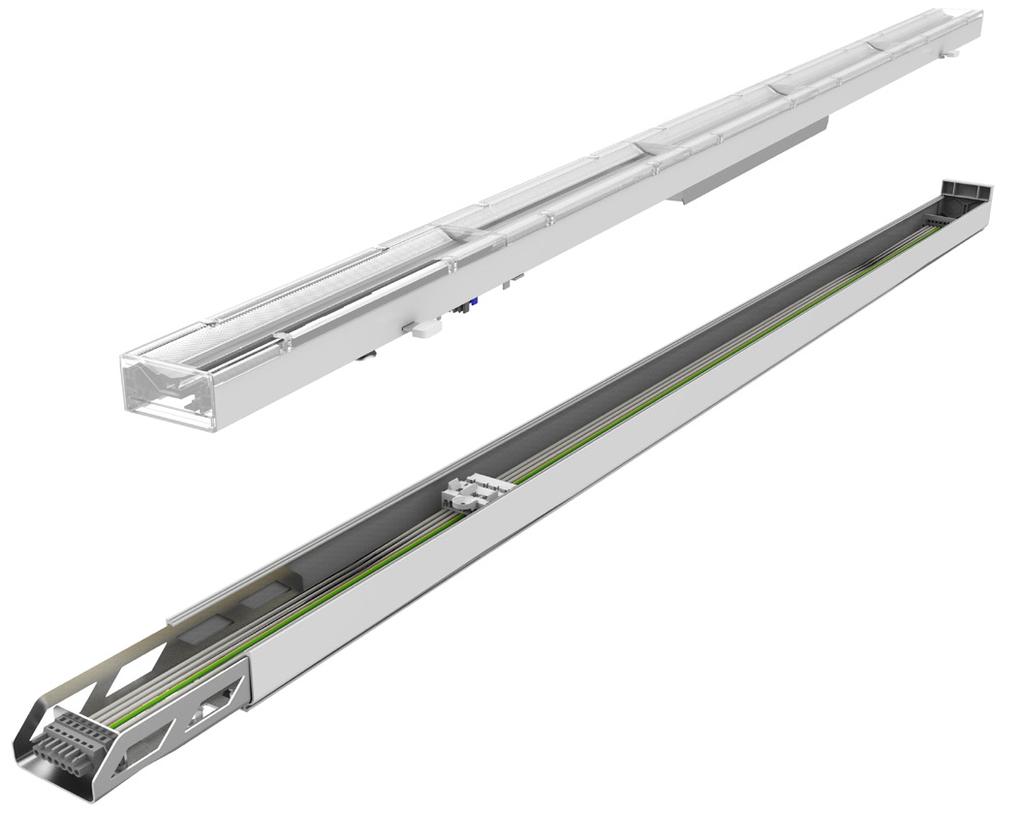

4 ELEMENTY SYSTEMU SZYNA NOŚNA SYSTEMU EMPIRO C-LINE Wewnętrzne okablowanie szyn nośnych oszczędza czas i koszty montażu zarówno w nowych projektach jak i modernizacjach. Ułatwia i przyśpiesza montaż modułów LED Dostępne w wersji z 7 i 11 przewodami 5: Faza L3 1: FUNKCJA A 4: FUNKCJA DALI 3: FUNKCJA DALI 2: FUNKCJA B 7: Faza L1 6: Faza L2 8: Przewód ochronny PE 9: Neutralny 10: FUNKCJA C 11: FUNKCJA D SZYNA NOŚNA 7 PRZEWODOWA Oprzewodowanie szyny 7 przewodowej: kolor zielony: przewód ochronny kolor niebieski: przewód neutralny kolor czarny: przewód fazowy L1, L2, L3 kolor czerwony/biały: D+/D- ; DIM+/DIM- SZYNA NOŚNA 11 PRZEWODOWA Oprzewodowanie szyny 11 przewodowej: A/B/C/D/4/5: Oświetlenie awaryjne oraz baterii L1/L2/L3 - przełącznik fazy L1, L2, L3 4

5 ELEMENTY SYSTEMU MODUŁY ŚWIETLNE SYSTEMU EMPIRO C-LINE SKUTECZNOŚĆ ŚWIETLNA do 160lm/W Wysoka efektywność świetlna dzięki zastosowaniu gładkich liniowych soczewek. Dostępne kąty rozsyłu: 30 o ; 60 o ; 90 o ; 25 o /25 o ; L25 o ; R25 o Wersja 2FT i 5FT do układania linii świetlnych Krzywa rozsyłu D25 (podwójna asymetria) jest dedykowana do szeroko rozstawionych regałów. 2FT: 567x65x36 5FT: 1410x65x36 Moc: Moc: 16W / 20W / 26W / 32W Współczynnik oddawania barw Ra (CRI): Ra>80; Ra>90 Skuteczność świetlna: lm/W 5 lat gwarancji 40W / 50W / 65W / 80W Współczynnik oddawania barw Ra (CRI): Ra>80; Ra>90 Skuteczność świetlna: lm/W 5 lat gwarancji 3000K 4000K 5000K 6000K 3000K 4000K 5000K 6000K C-30 C-60 C-90 C-L25 C-D25 C-R L25 25 / 25 R25 5

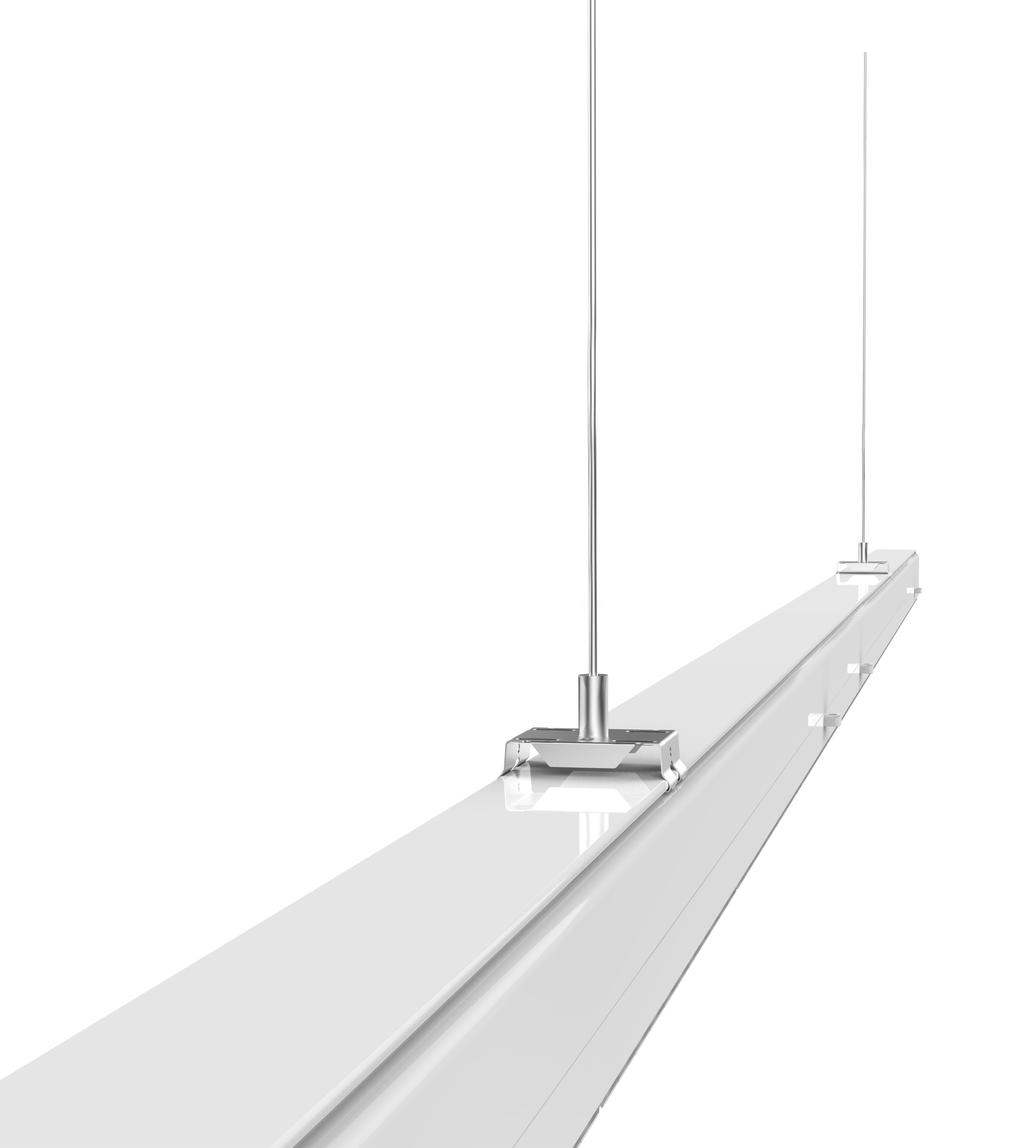

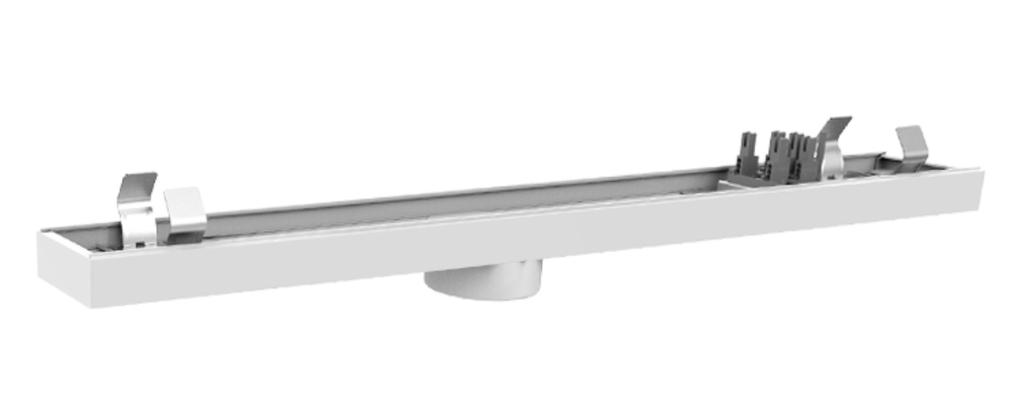

6 ELEMENTY SYSTEMU ZAŚLEPKA KOŃCOWA LINII Nakładana jest na metalowy łącznik ostatniego elementu linii świetlnej. ŁĄCZNIK PROSTY - PODŁĄCZENIE ELEKTRYCZNE UCHWYT MONTAŻOWY / LINKA ŁĄCZNIK TYPU L DO ZWIESZENIA Wykonany z stali nierdzewnej o wymiarze 53x36x15mm Linka stalowa o długości 2m 3m - max odległość pomiędzy dwoma linkami do montażu zwieszanego. ŁĄCZNIK TYPU T ZAŚLEPKA KOŃCOWA OPRAWY Zaślepka końcowa do indywidualnej oprawy, dostosowana do montażu przelotowego opraw (zastosowania dławnic kablowych). ŁĄCZNIK TYPU X MODUŁ REFLEKTOROWY 2FE ŻEŃSKI ZACISK ZASILAJĄCY Do połączenia z przewodami wejściowymi szyny linii świetlnej. możliwość podłączenia 1 reflektora MODUŁ REFLEKTOROWY 5FE możliwość podłączenia 3 reflektorów ZAŚLEPKA SZYNY NOŚNEJ Do przykrycia (osłonięcia) szyny nośnej w miejscu gdzie nie występuje moduł LED, dostępna w długości 2FT i 5FT kolor: biały MODUŁ Z CZUJNIKIEM RUCHU I ZMIERZCHU 6

7 ROZWIĄZANIA FUNKCJONALNE SYSTEMU STEROWANIE NATĘŻENIEM OŚWIETLENIA: DALI lub 0-10V DALI: STEROWNIK EMPIRO LINE LINEAR SYSTEM-C DALI Funkcja DALI umożliwia inteligentne sterowanie oświetleniem wewnątrz pomieszczeń poprzez zastosowanie tzw elastycznego zarządzania oświetleniem. System DALI umożliwia połączenie 64 elementów (indywidualnych adresów) w 16 grup i 16 scen. Grupę można podzielić na różne elementy oświetleniowe, aby sterować i zarządzać oświetleniem w pomieszczeniu. Podział na 16 grup dokonuje się zazwyczaj dla 40-50szt opraw oświetleniowych, a system może uruchomić poleceń na sekundę, czyli 2 polecenia na 1 sekundę dla 1 grupy. Zaimplementowanie sterowania 0-10V w EMPIRO LINE LINEAR SYSTEM-C pomaga w ekonomiczny sposób zaoszczędzić energię z łatwością ściemniania od 0% do 100%. STOSUJĄC SYSTEM 0-10V uzyskujemy: ekonomiczne rozwiązanie oszczędność energii szerokie zastosowanie 0-10V LAPTOP: PORT USB Szyna nośna: Ściemnianie: Kontrola systemu: LED LINEAR TRUNKING SYSTEM STOSUJĄC SYSTEM DALI uzyskujemy: łatwe nastawianie dokładną kontrolę prostą i rzetelną strukturę komunikacji różnorodne zastosowanie Prąd na wyjściu (%) lub 11 przewodów od 0% do 100% do 64 elementów 16 grup opraw Szyna nośna: 10V: 0V: Sygnał ściemniania (V) 7 lub 11 przewodów 100% jasności 0% jasności 7

8 ROZWIĄZANIA FUNKCJONALNE SYSTEMU STEROWANIE NATĘŻENIEM OŚWIETLENIA: MODUŁY Z CZUJNIKIEM RUCHU HF (High frequency) I ZMIERZCHU WERSJE: 2FT: 567x65x50 5FT: 1410x65x50 FUNKCJE CZUJNIKA: Typ czujnika: HF/Merytec Sterowanie: 0-10V Szyna nośna: 7 lub 11 przewodów max. obciążenie: 400W na fazę Czułość: 60lx do 1500lx Zasięg działania: 2,5m do 18m Czas podtrzymania: 10s do 14min kąt detekcji: 360º Poprzeczny zakres działania czujnika [m] 50% 15m 10% 0-10V DIM Czas działania 5s 30min Automatyczne ściemnianie max. 8m Wysokość montażu max. 15m Poziomy zakres działania czujnika [m] sensor slav es lav es sensor lave sensor 1 Załączanie: Przy każdym wykryciu ruchu, bez względu na jego kierunek wszystkie lampy załączają się automatycznie. 1 sensor slav es lav es sensor lave sensor 2 2 Funkcja DIM: Przy braku ruchu przez określony czas oprawy sa przyciemniane do niskiego poziomu świecenia na czas podtrzymania. Po tym okresie lampa wyłącza się i przechodzi w stan czuwania do momentu wykrycia ruchu w obszarze działania. 8

9 ROZWIĄZANIA FUNKCJONALNE SYSTEMU MODUŁY PRZYSTOSOWANE DO REFLEKTORÓW LED Rozwiązanie przeznaczone do oświetlenia punktowego w supermarketach, salonach sprzedażowych i wystawowych. Moduły o długości 2FT i 5FT są kompatybilne z linią świetlną dzięki czemu dają możliwość wymiennego zastosowania modułu LED na reflektor i odwrotnie. WERSJA: 2FT: 567x65x36 Moduł przeznaczony do podłączenia 1 reflektora Moduł z zintegrowaną szyną 3-fazową Moduł wyposażony w gniazdo 5 polowe - możliwość podłączenia modułu do fazy L1, L2 lub L3 w szynie nośnej. WERSJA: 5FT: 1410x65x36 Moduł przeznaczony do podłączenia max 3 reflektorów Moduł z zintegrowaną szyną 3-fazową Moduł wyposażony w gniazdo 5 polowe - możliwość podłączenia modułu do fazy L1, L2 lub L3 w szynie nośnej. REFLEKTORY LED MOC: 12W MOC: 20W MOC: 30W ø ø ø Współczynnik oddawania barw Ra (CRI): Ra>80 Współczynnik mocy PF(λ) > K 4000K 5000K Kolor: biały, czarny Kąt wiązki światła: 10, 24, 38, 60 Temperatura barwowa: 3000K, 4000K, 5000K

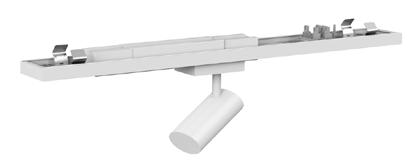

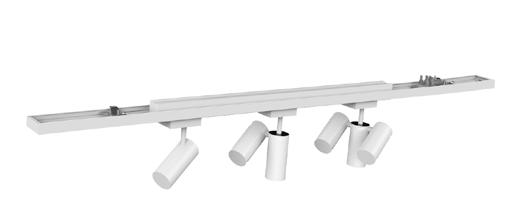

10 DOSTĘPNE ELEMENTY SYTEMU NAZWA Moduł LED Hi40W 150CM 900 7W 840-NW Moduł LED Hi50W 150CM 900 7W 840-NW Moduł LED Hi80W 150CM 900 7W 840-NW INDEKS FFS FFS FFS Szyna nośna z okablowaniem 7 przewodowa FFS Elektryczne przyłącze boczne Łącznik LL - lewy Łącznik LR - prawy Łącznik TD - środkowy Łącznik TL - lewy Łącznik TR - prawy Łącznik X FFS FFS FFS FFS FFS FFS FFS Nakładka maskująca FFS Nakładka boczna końcowa FFS Zaślepka końcowa FFS Wspornik montażowy FFS Linka zwieszakowa z wspornikiem montażowym FFS Złącze elektryczne wewnętrzne FFS

11 PROJEKTOWANIE WŁASNEGO SYSTEMU OŚWIETLENIA EMPIRO LINE LINEAR SYSTEM-C to rozwiązanie, które daje wiele możliwości i korzyści. Dzięki prostej budowie modułowej z łatwością zbudujesz własną linię świetlną dla potrzeb Twojego obiektu. Twoje oświetlenie będzie nowoczesne, oszczędne, funkcjonalne, bezpieczne i komfortowe. Planujesz modernizację oświetlenia lub budujesz nowy obiekt? Skontaktuj się z nami! Nasz zespół doradców techniczno-handlowych w całej Polsce pomoże Ci na każdym etapie inwestycji od projektu po realizację! Zapraszamy do współpracy inwestorów, projektantów oświetlenia, instalatorów. Projektujemy, doradzamy, dostarczamy wiedzę! 11
