ARCHIT ECTUS s.c. BUDOWY BUDYNKU SZKOLENIOWO-GARAŻ OWEGO Justyna Dudzicz, 1739,1740,1741,1742 ul. Narutowicza 40

Transkrypt

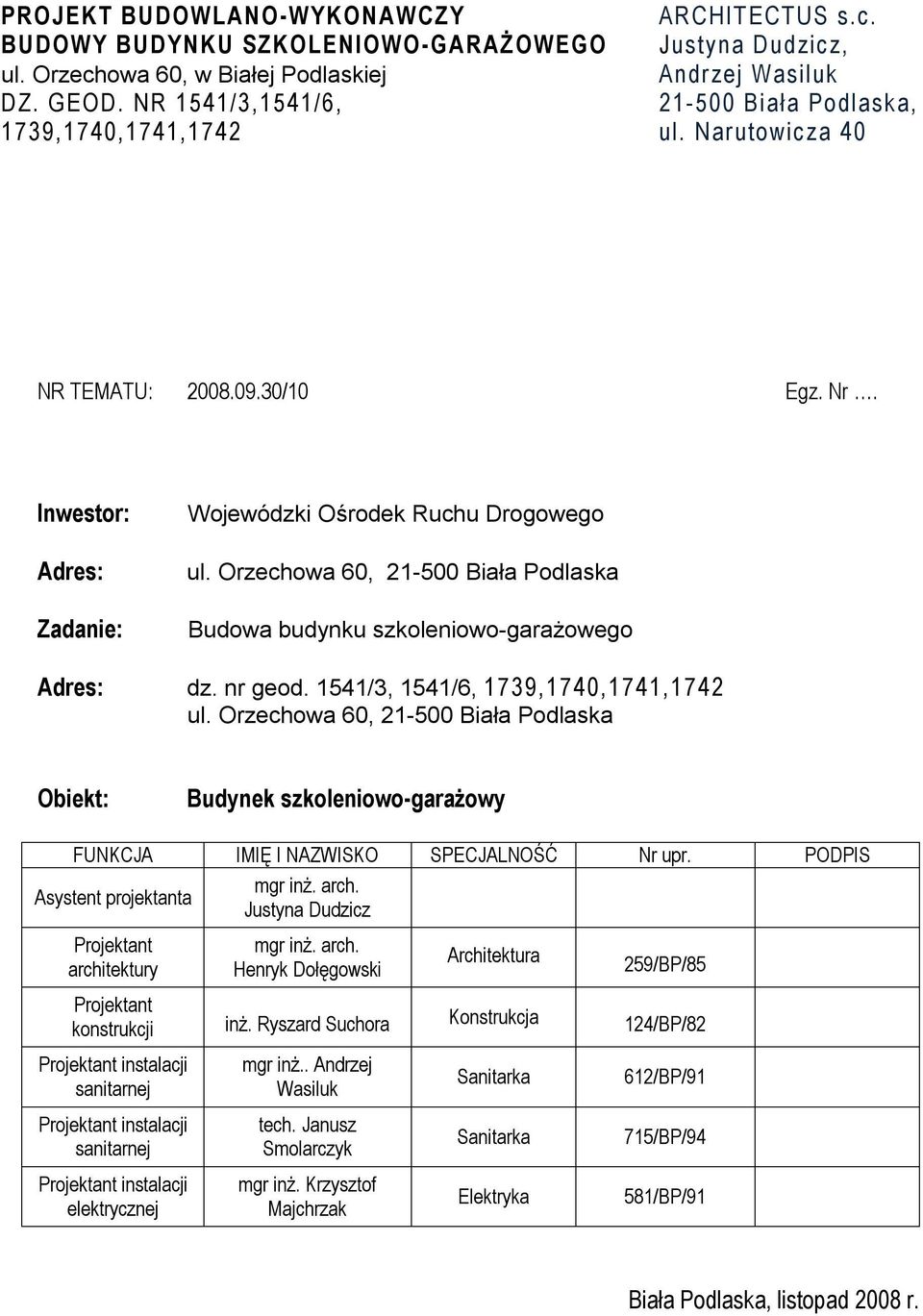

1 PROJEKT BUDOWLANO-WYKONAWCZY ARCHIT ECTUS s.c. BUDOWY BUDYNKU SZKOLENIOWO-GARAŻ OWEGO Justyna Dudzicz, ul. Orzechowa 60, w Białej Podlaskiej Andrzej Wasiluk DZ. G EOD. NR 1541/3,1541/6, Biała Podlaska, 1739,1740,1741,1742 ul. Narutowicza 40 NR TEMATU: /10 Egz. Nr. Inwestor: Adres: Zadanie: Wojewódzki Ośrodek Ruchu Drogowego ul. Orzechowa 60, Biała Podlaska Budowa budynku szkoleniowo-garażowego Adres: dz. nr geod. 1541/3, 1541/6, 1739,1740,1741,1742 ul. Orzechowa 60, Biała Podlaska Obiekt: Budynek szkoleniowo-garażowy FUNKCJA IMIĘ I NAZWISKO SPECJALNOŚĆ Nr upr. PODPIS Asystent projektanta mgr inż. arch. Justyna Dudzicz Projektant architektury mgr inż. arch. Henryk Dołęgowski Architektura 259/BP/85 Projektant konstrukcji inż. Ryszard Suchora Konstrukcja 124/BP/82 Projektant instalacji sanitarnej Projektant instalacji sanitarnej Projektant instalacji elektrycznej mgr inż.. Andrzej Wasiluk tech. Janusz Smolarczyk mgr inż. Krzysztof Majchrzak Sanitarka Sanitarka Elektryka 612/BP/91 715/BP/94 581/BP/91 Biała Podlaska, listopad 2008 r.

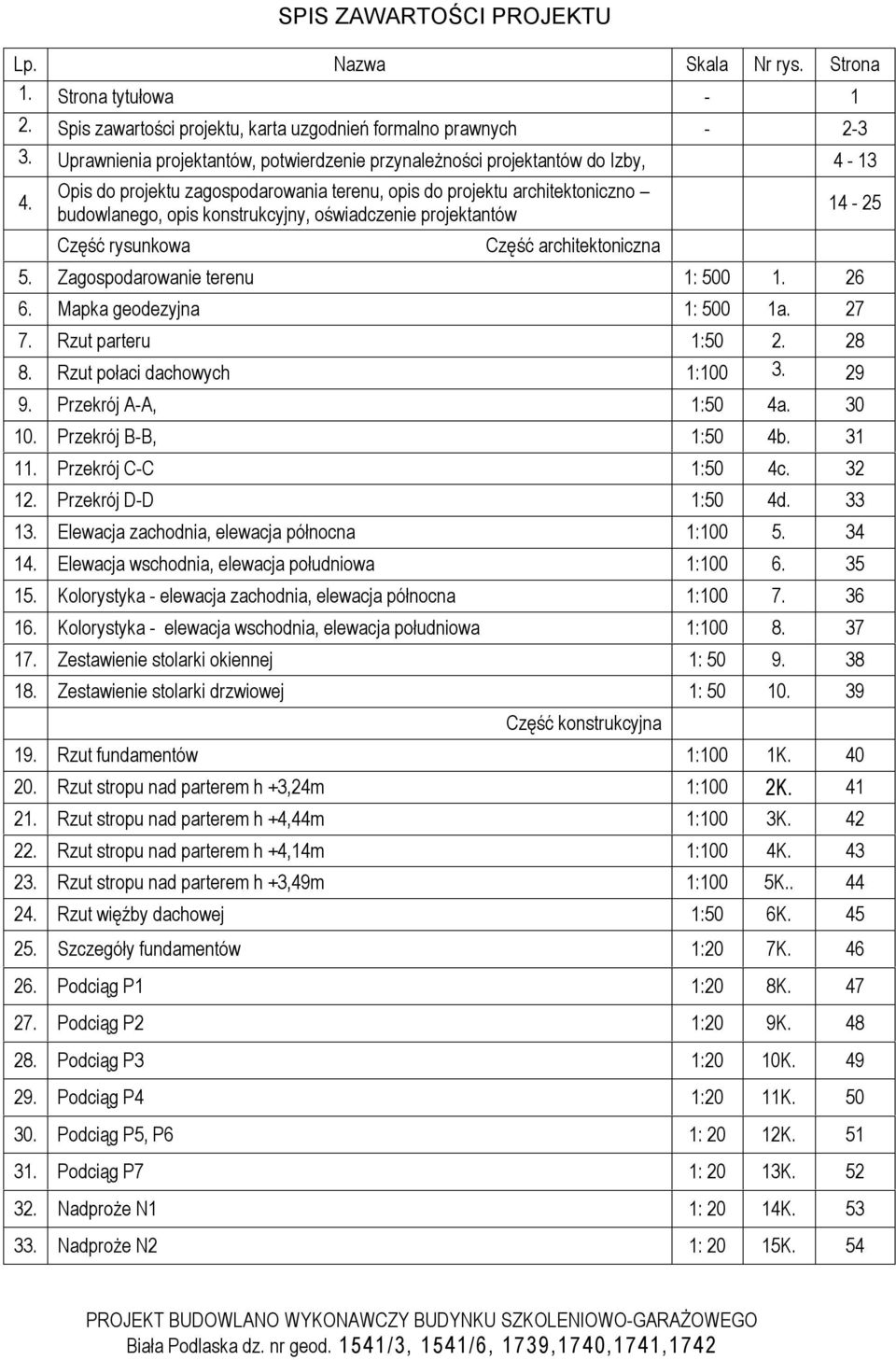

2 SPIS ZAWARTOŚCI PROJEKTU Lp. Nazwa Skala Nr rys. Strona 1. Strona tytułowa Spis zawartości projektu, karta uzgodnień formalno prawnych Uprawnienia projektantów, potwierdzenie przynależności projektantów do Izby, Opis do projektu zagospodarowania terenu, opis do projektu architektoniczno budowlanego, opis konstrukcyjny, oświadczenie projektantów Część rysunkowa Część architektoniczna 5. Zagospodarowanie terenu 1: Mapka geodezyjna 1: 500 1a Rzut parteru 1: Rzut połaci dachowych 1: Przekrój A-A, 1:50 4a Przekrój B-B, 1:50 4b Przekrój C-C 1:50 4c Przekrój D-D 1:50 4d Elewacja zachodnia, elewacja północna 1: Elewacja wschodnia, elewacja południowa 1: Kolorystyka - elewacja zachodnia, elewacja północna 1: Kolorystyka - elewacja wschodnia, elewacja południowa 1: Zestawienie stolarki okiennej 1: Zestawienie stolarki drzwiowej 1: Część konstrukcyjna 19. Rzut fundamentów 1:100 1K Rzut stropu nad parterem h +3,24m 1:100 2K Rzut stropu nad parterem h +4,44m 1:100 3K Rzut stropu nad parterem h +4,14m 1:100 4K Rzut stropu nad parterem h +3,49m 1:100 5K Rzut więźby dachowej 1:50 6K Szczegóły fundamentów 1:20 7K Podciąg P1 1:20 8K Podciąg P2 1:20 9K Podciąg P3 1:20 10K Podciąg P4 1:20 11K Podciąg P5, P6 1: 20 12K Podciąg P7 1: 20 13K Nadproże N1 1: 20 14K Nadproże N2 1: 20 15K

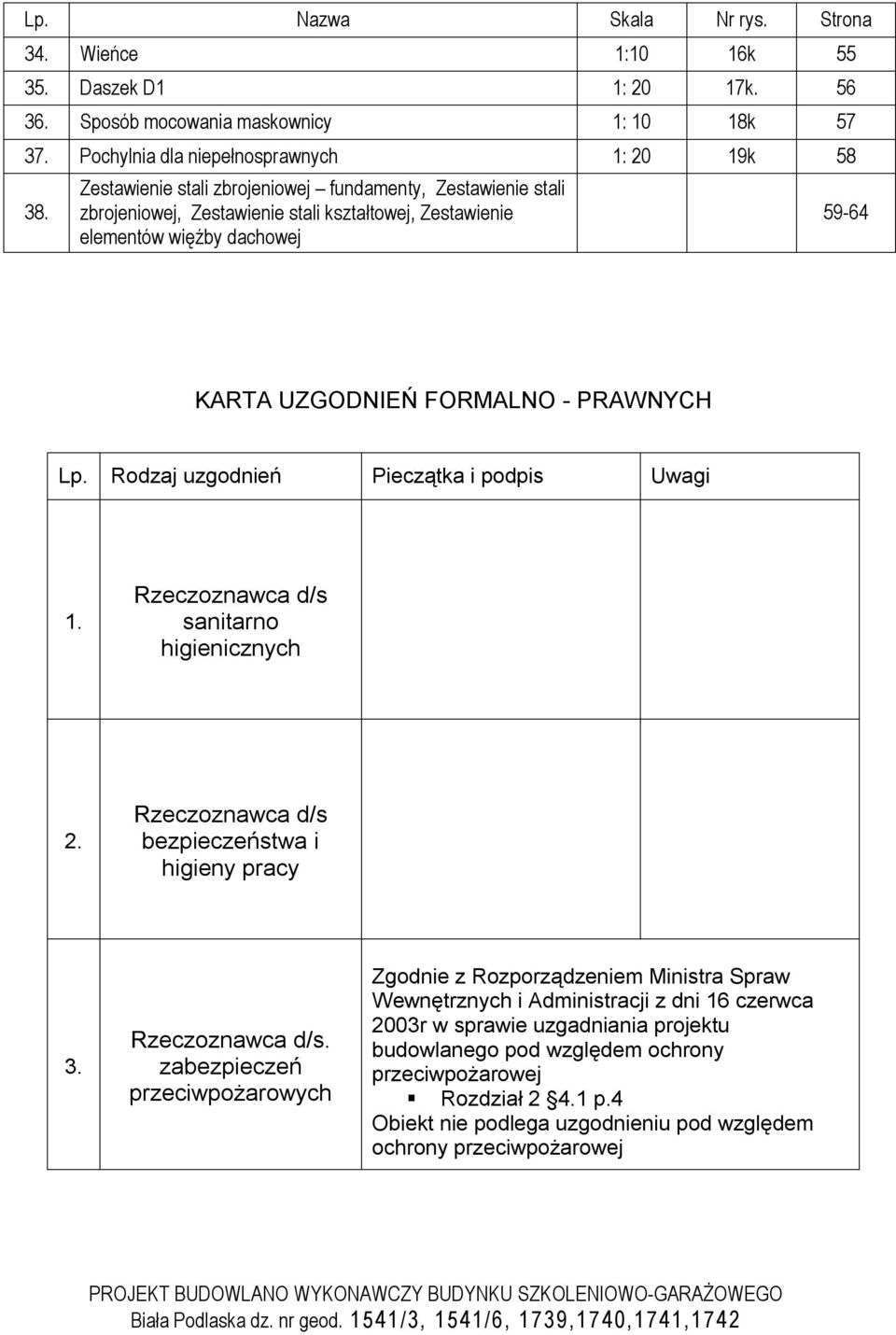

3 Lp. Nazwa Skala Nr rys. Strona 34. Wieńce 1:10 16k Daszek D1 1: 20 17k Sposób mocowania maskownicy 1: 10 18k Pochylnia dla niepełnosprawnych 1: 20 19k Zestawienie stali zbrojeniowej fundamenty, Zestawienie stali zbrojeniowej, Zestawienie stali kształtowej, Zestawienie elementów więźby dachowej KARTA UZGODNIEŃ FORMALNO - PRAWNYCH Lp. Rodzaj uzgodnień Pieczątka i podpis Uwagi 1. Rzeczoznawca d/s sanitarno higienicznych 2. Rzeczoznawca d/s bezpieczeństwa i higieny pracy 3. Rzeczoznawca d/s. zabezpieczeń przeciwpożarowych Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dni 16 czerwca 2003r w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej Rozdział p.4 Obiekt nie podlega uzgodnieniu pod względem ochrony przeciwpożarowej

4 I. OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU PRZEDMIOT INWESTYCJI 1.1. Nazwa inwestycji projektuje się budowę budynku szkoleniowo garażowego dla Wojewódzkiego Ośrodka Ruchu Drogowego, zlokalizowanego na działkach 1541/3, 1541/6, 1739,1740,1741,1742 zgodnie z lokalizacją w projekcie zagospodarowania terenu Lokalizacja budynki zlokalizowane są na działkach nr 1541/3, 1541/6, 1739, 1740, 1742 stanowiących własność Gminy Miejskiej Biała Podlaska, ul Orzechowa 60; Biała Podlaska. Działka nr 1741 stanowi własność prywatną Wandy Szymańskiej, ul. Sidorska 196, Biała Podlaska 1.3. Adres inwestycji: Biała Podlaska; ul. Orzechowa 60, dz. nr geod. 1541/3, 1541/6, 1739,1740,1741, Inwestor - Wojewódzki Ośrodek Ruchu Drogowego Adres: ul. Orzechowa 60, Biała Podlaska 1.5. Użytkownikiem wieczystym gruntów 1541/3, 1541/6, 1739, 1740, 1742 jest WORD ul. Orzechowa 60, Biała Podlaska Wykonawca: firma budowlana wyłoniona w drodze przetargu. ISTNIEJĄCY STAN ZAGOSPODAROWANIA Przedmiotem opracowania jest teren o powierzchni 10152,9m², na który składa się suma powierzchni działek 1541/3, 1541/6, 1739, 1740, 1741, 1742 Na działkach 1541/3, 1541/6 zlokalizowane są następujące obiekty: budynek biurowo-szkoleniowy Wojewódzkiego Ośrodka Ruchu Drogowego (nr.1) budynek gospodarczy ( nr2.) budynek garażowy ( nr3.) budynek garażowy ( nr4.) budynek garażowy (nr5.) budynek gospodarczy (nr6.) ogrodzenie Teren posiada utwardzony plac manewrowy o powierzchni 5759,5m2 zlokalizowany za budynkiem biurowo szkoleniowym, a pomiędzy budynkami garażowo-gospodarczymi służący do szkoleń i przeprowadzania egzaminów na prawo jazdy kategorii ABC Teren posiada przyłącza sieci wodociągowej, energetycznej, telefonicznej, kanalizacji sanitarnej i deszczowej oraz przyłącze ciepłownicze. Ulica Orzechowa, z której jest istniejący wjazd na posesję posiada nawierzchnię asfaltową. Ulica posiada infrastrukturę techniczną w postaci sieci kanalizacji sanitarnej i deszczowej oraz sieci wodociągowej, energetycznej, telefonicznej i ciepłowniczej. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI W ramach przedsięwzięcia inwestycyjnego projektuje się budowę budynku garażowo szkoleniowego oraz wykonanie prac związanych bezpośrednio z tym przedsięwzięciem tj: rozbiórkę budynku gospodarczego ( nr2.) rozbiórkę budynku garażowego ( nr3.) rozbiórkę budynku garażowego ( nr4.) rozbiórkę budynku garażowego (nr5.) rozbiórkę budynku gospodarczego (nr6.) zmianę przebiegu linii ogrodzenia

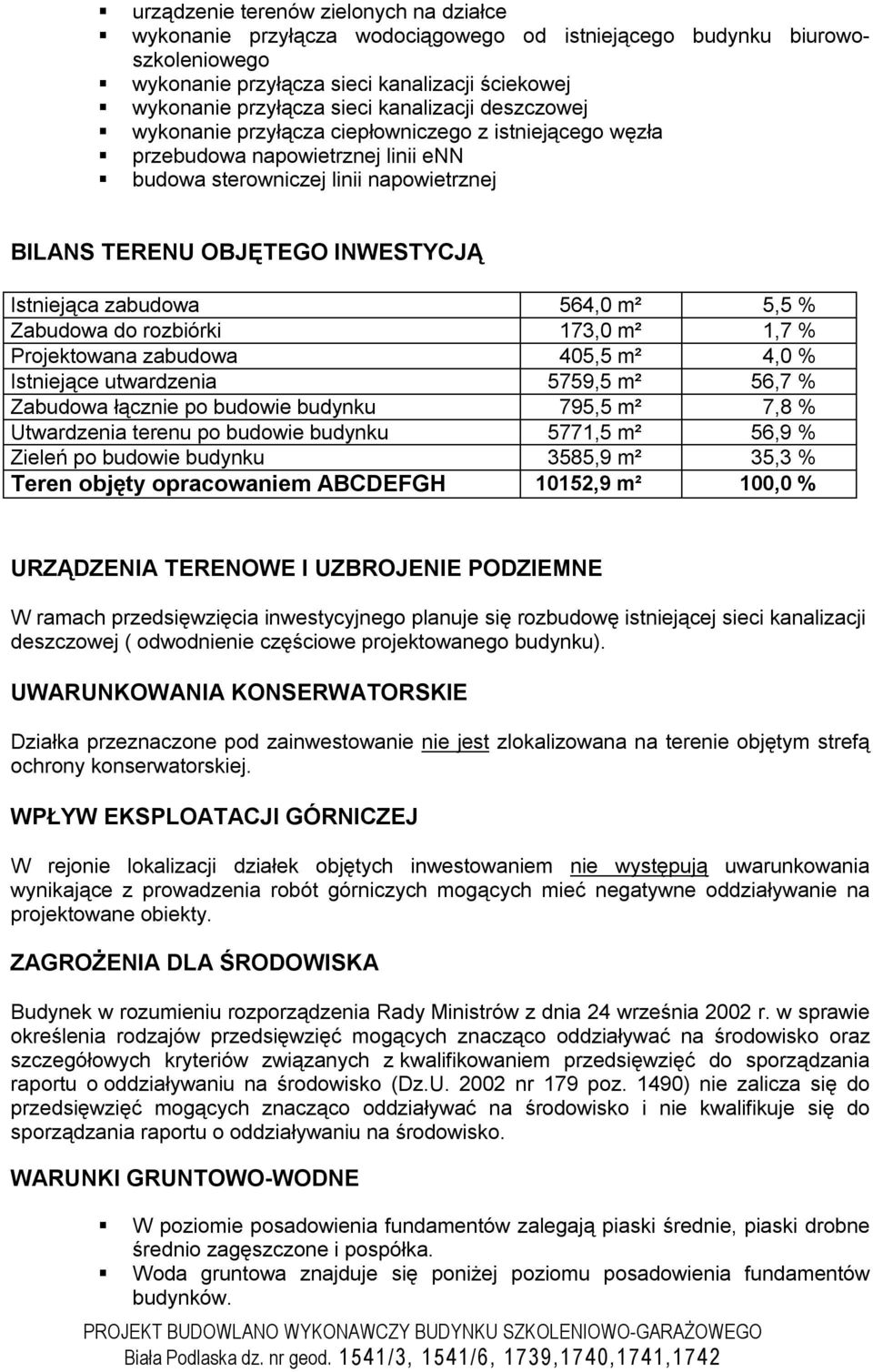

5 urządzenie terenów zielonych na działce wykonanie przyłącza wodociągowego od istniejącego budynku biurowoszkoleniowego wykonanie przyłącza sieci kanalizacji ściekowej wykonanie przyłącza sieci kanalizacji deszczowej wykonanie przyłącza ciepłowniczego z istniejącego węzła przebudowa napowietrznej linii enn budowa sterowniczej linii napowietrznej BILANS TERENU OBJĘTEGO INWESTYCJĄ Istniejąca zabudowa 564,0 m² 5,5 % Zabudowa do rozbiórki 173,0 m² 1,7 % Projektowana zabudowa 405,5 m² 4,0 % Istniejące utwardzenia 5759,5 m² 56,7 % Zabudowa łącznie po budowie budynku 795,5 m² 7,8 % Utwardzenia terenu po budowie budynku 5771,5 m² 56,9 % Zieleń po budowie budynku 3585,9 m² 35,3 % Teren objęty opracowaniem ABCDEFGH 10152,9 m² 100,0 % URZĄDZENIA TERENOWE I UZBROJENIE PODZIEMNE W ramach przedsięwzięcia inwestycyjnego planuje się rozbudowę istniejącej sieci kanalizacji deszczowej ( odwodnienie częściowe projektowanego budynku). UWARUNKOWANIA KONSERWATORSKIE Działka przeznaczone pod zainwestowanie nie jest zlokalizowana na terenie objętym strefą ochrony konserwatorskiej. WPŁYW EKSPLOATACJI GÓRNICZEJ W rejonie lokalizacji działek objętych inwestowaniem nie występują uwarunkowania wynikające z prowadzenia robót górniczych mogących mieć negatywne oddziaływanie na projektowane obiekty. ZAGROŻENIA DLA ŚRODOWISKA Budynek w rozumieniu rozporządzenia Rady Ministrów z dnia 24 września 2002 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych kryteriów związanych z kwalifikowaniem przedsięwzięć do sporządzania raportu o oddziaływaniu na środowisko (Dz.U nr 179 poz. 1490) nie zalicza się do przedsięwzięć mogących znacząco oddziaływać na środowisko i nie kwalifikuje się do sporządzania raportu o oddziaływaniu na środowisko. WARUNKI GRUNTOWO-WODNE W poziomie posadowienia fundamentów zalegają piaski średnie, piaski drobne średnio zagęszczone i pospółka. Woda gruntowa znajduje się poniżej poziomu posadowienia fundamentów budynków.

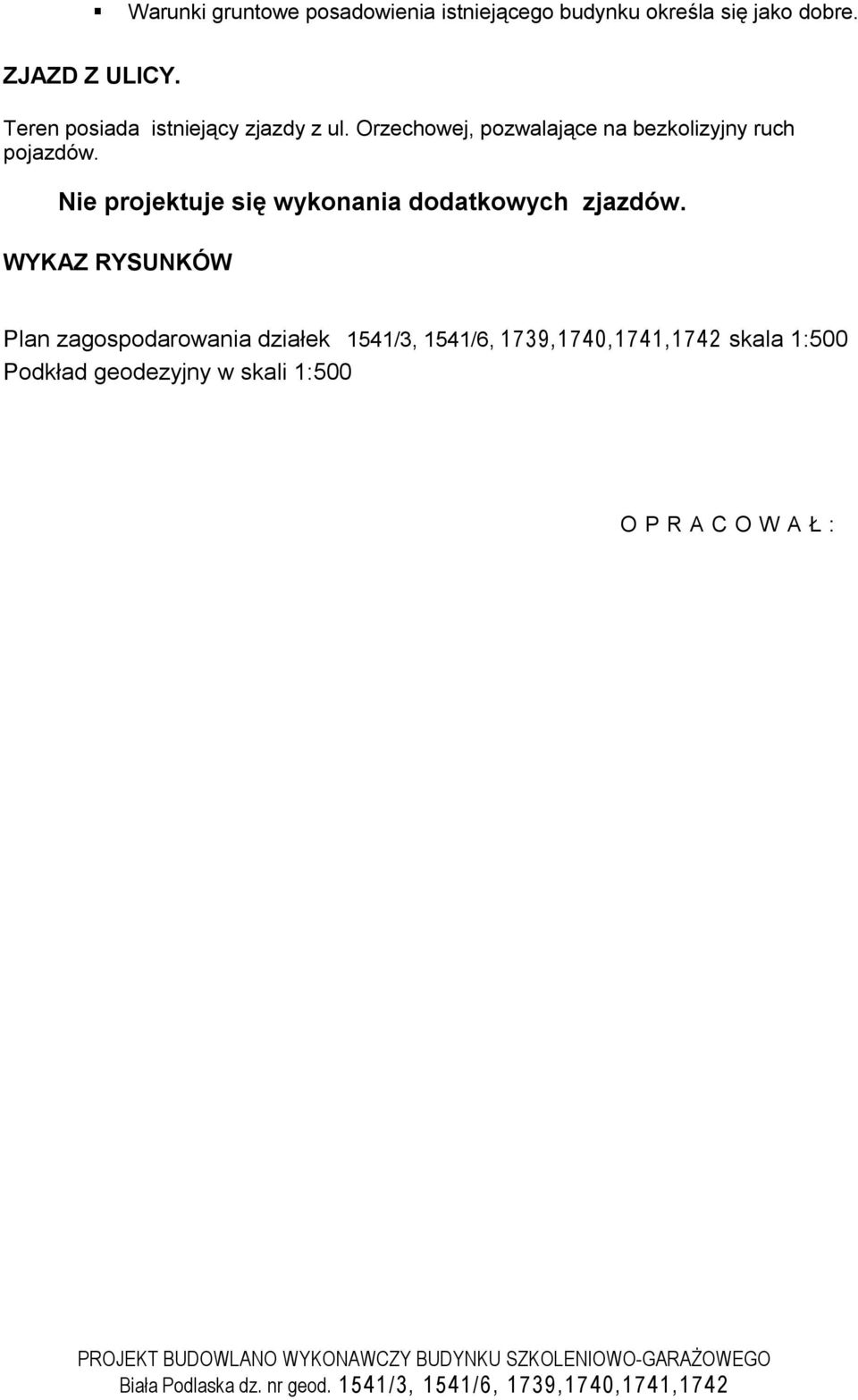

6 Warunki gruntowe posadowienia istniejącego budynku określa się jako dobre. ZJAZD Z ULICY. Teren posiada istniejący zjazdy z ul. Orzechowej, pozwalające na bezkolizyjny ruch pojazdów. Nie projektuje się wykonania dodatkowych zjazdów. WYKAZ RYSUNKÓW Plan zagospodarowania działek 1541/3, 1541/6, 1739,1740,1741,1742 skala 1:500 Podkład geodezyjny w skali 1:500 O P R A C O W A Ł :

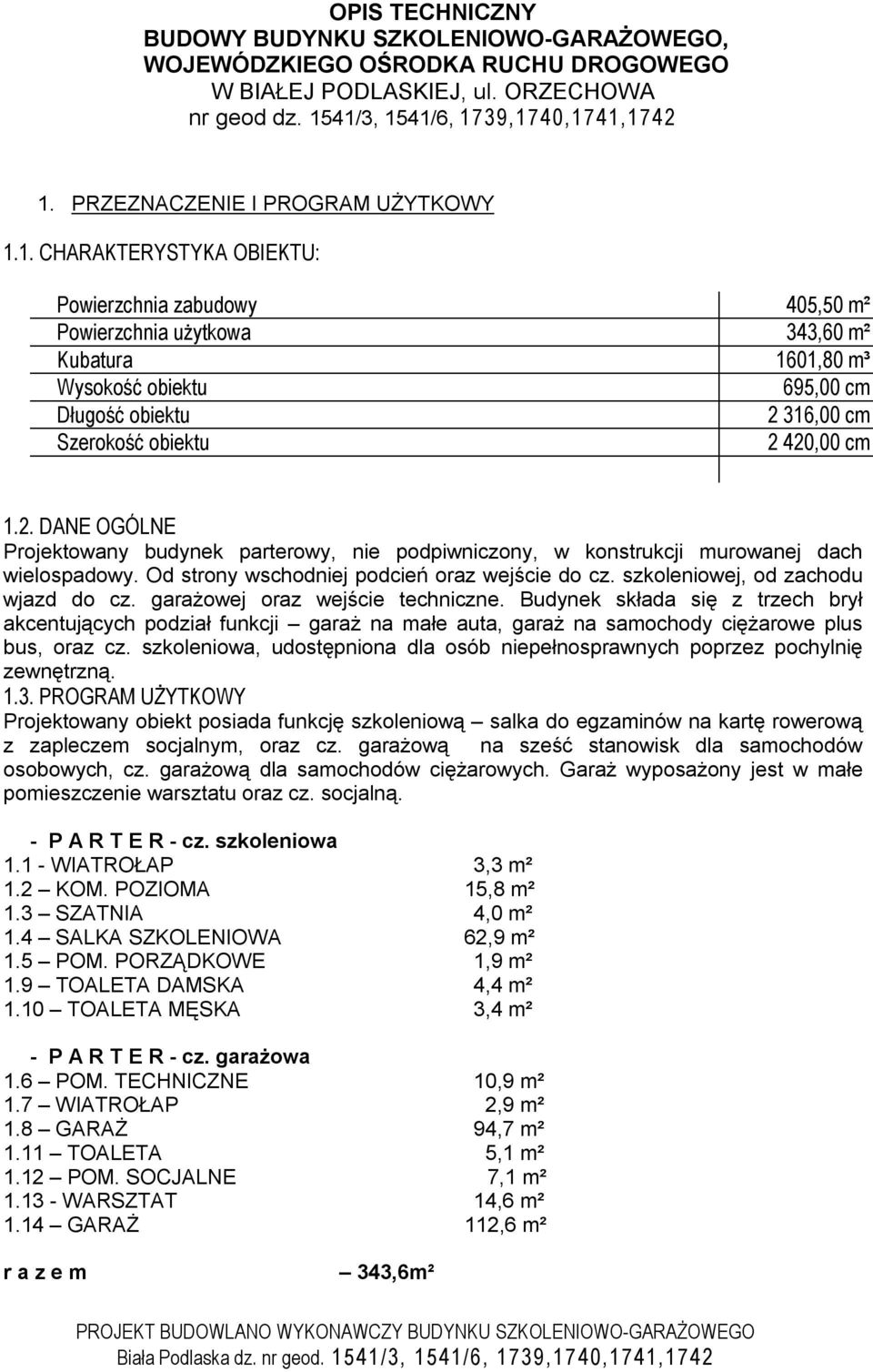

7 OPIS TECHNICZNY BUDOWY BUDYNKU SZKOLENIOWO-GARAŻOWEGO, WOJEWÓDZKIEGO OŚRODKA RUCHU DROGOWEGO W BIAŁEJ PODLASKIEJ, ul. ORZECHOWA nr geod dz. 1541/3, 1541/6, 1739,1740,1741, PRZEZNACZENIE I PROGRAM UŻYTKOWY 1.1. CHARAKTERYSTYKA OBIEKTU: Powierzchnia zabudowy 405,50 m² Powierzchnia użytkowa 343,60 m² Kubatura 1601,80 m³ Wysokość obiektu 695,00 cm Długość obiektu 2 316,00 cm Szerokość obiektu 2 420,00 cm 1.2. DANE OGÓLNE Projektowany budynek parterowy, nie podpiwniczony, w konstrukcji murowanej dach wielospadowy. Od strony wschodniej podcień oraz wejście do cz. szkoleniowej, od zachodu wjazd do cz. garażowej oraz wejście techniczne. Budynek składa się z trzech brył akcentujących podział funkcji garaż na małe auta, garaż na samochody ciężarowe plus bus, oraz cz. szkoleniowa, udostępniona dla osób niepełnosprawnych poprzez pochylnię zewnętrzną PROGRAM UŻYTKOWY Projektowany obiekt posiada funkcję szkoleniową salka do egzaminów na kartę rowerową z zapleczem socjalnym, oraz cz. garażową na sześć stanowisk dla samochodów osobowych, cz. garażową dla samochodów ciężarowych. Garaż wyposażony jest w małe pomieszczenie warsztatu oraz cz. socjalną. - P A R T E R - cz. szkoleniowa WIATROŁAP 3,3 m² 1.2 KOM. POZIOMA 15,8 m² 1.3 SZATNIA 4,0 m² 1.4 SALKA SZKOLENIOWA 62,9 m² 1.5 POM. PORZĄDKOWE 1,9 m² 1.9 TOALETA DAMSKA 4,4 m² 1.10 TOALETA MĘSKA 3,4 m² - P A R T E R - cz. garażowa 1.6 POM. TECHNICZNE 10,9 m² 1.7 WIATROŁAP 2,9 m² 1.8 GARAŻ 94,7 m² 1.11 TOALETA 5,1 m² 1.12 POM. SOCJALNE 7,1 m² WARSZTAT 14,6 m² 1.14 GARAŻ 112,6 m² r a z e m 343,6m²

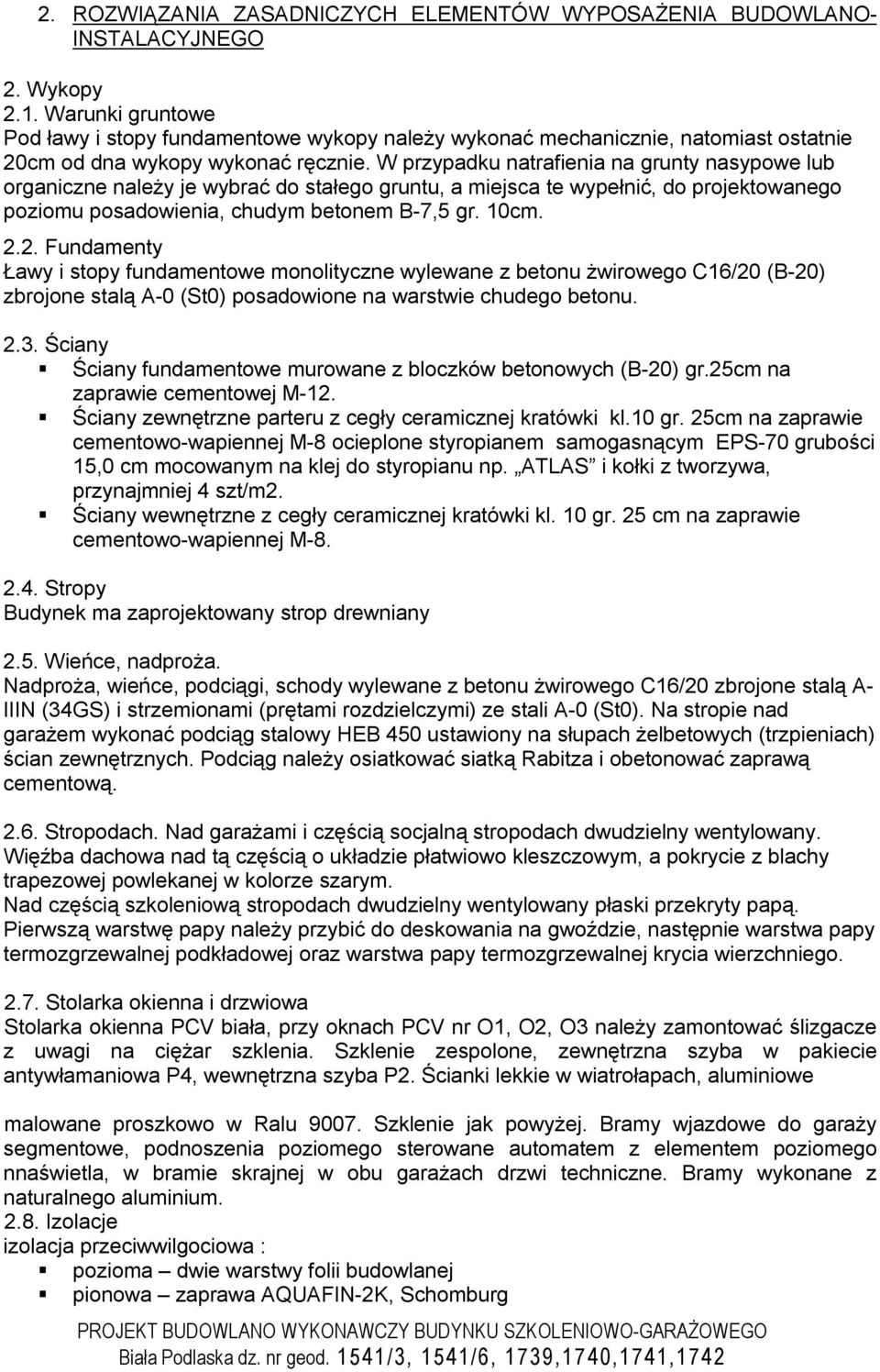

8 2. ROZWIĄZANIA ZASADNICZYCH ELEMENTÓW WYPOSAŻENIA BUDOWLANO- INSTALACYJNEGO 2. Wykopy 2.1. Warunki gruntowe Pod ławy i stopy fundamentowe wykopy należy wykonać mechanicznie, natomiast ostatnie 20cm od dna wykopy wykonać ręcznie. W przypadku natrafienia na grunty nasypowe lub organiczne należy je wybrać do stałego gruntu, a miejsca te wypełnić, do projektowanego poziomu posadowienia, chudym betonem B-7,5 gr. 10cm Fundamenty Ławy i stopy fundamentowe monolityczne wylewane z betonu żwirowego C16/20 (B-20) zbrojone stalą A-0 (St0) posadowione na warstwie chudego betonu Ściany Ściany fundamentowe murowane z bloczków betonowych (B-20) gr.25cm na zaprawie cementowej M-12. Ściany zewnętrzne parteru z cegły ceramicznej kratówki kl.10 gr. 25cm na zaprawie cementowo-wapiennej M-8 ocieplone styropianem samogasnącym EPS-70 grubości 15,0 cm mocowanym na klej do styropianu np. ATLAS i kołki z tworzywa, przynajmniej 4 szt/m2. Ściany wewnętrzne z cegły ceramicznej kratówki kl. 10 gr. 25 cm na zaprawie cementowo-wapiennej M Stropy Budynek ma zaprojektowany strop drewniany 2.5. Wieńce, nadproża. Nadproża, wieńce, podciągi, schody wylewane z betonu żwirowego C16/20 zbrojone stalą A- IIIN (34GS) i strzemionami (prętami rozdzielczymi) ze stali A-0 (St0). Na stropie nad garażem wykonać podciąg stalowy HEB 450 ustawiony na słupach żelbetowych (trzpieniach) ścian zewnętrznych. Podciąg należy osiatkować siatką Rabitza i obetonować zaprawą cementową Stropodach. Nad garażami i częścią socjalną stropodach dwudzielny wentylowany. Więźba dachowa nad tą częścią o układzie płatwiowo kleszczowym, a pokrycie z blachy trapezowej powlekanej w kolorze szarym. Nad częścią szkoleniową stropodach dwudzielny wentylowany płaski przekryty papą. Pierwszą warstwę papy należy przybić do deskowania na gwoździe, następnie warstwa papy termozgrzewalnej podkładowej oraz warstwa papy termozgrzewalnej krycia wierzchniego Stolarka okienna i drzwiowa Stolarka okienna PCV biała, przy oknach PCV nr O1, O2, O3 należy zamontować ślizgacze z uwagi na ciężar szklenia. Szklenie zespolone, zewnętrzna szyba w pakiecie antywłamaniowa P4, wewnętrzna szyba P2. Ścianki lekkie w wiatrołapach, aluminiowe malowane proszkowo w Ralu Szklenie jak powyżej. Bramy wjazdowe do garaży segmentowe, podnoszenia poziomego sterowane automatem z elementem poziomego nnaświetla, w bramie skrajnej w obu garażach drzwi techniczne. Bramy wykonane z naturalnego aluminium Izolacje izolacja przeciwwilgociowa : pozioma dwie warstwy folii budowlanej pionowa zaprawa AQUAFIN-2K, Schomburg

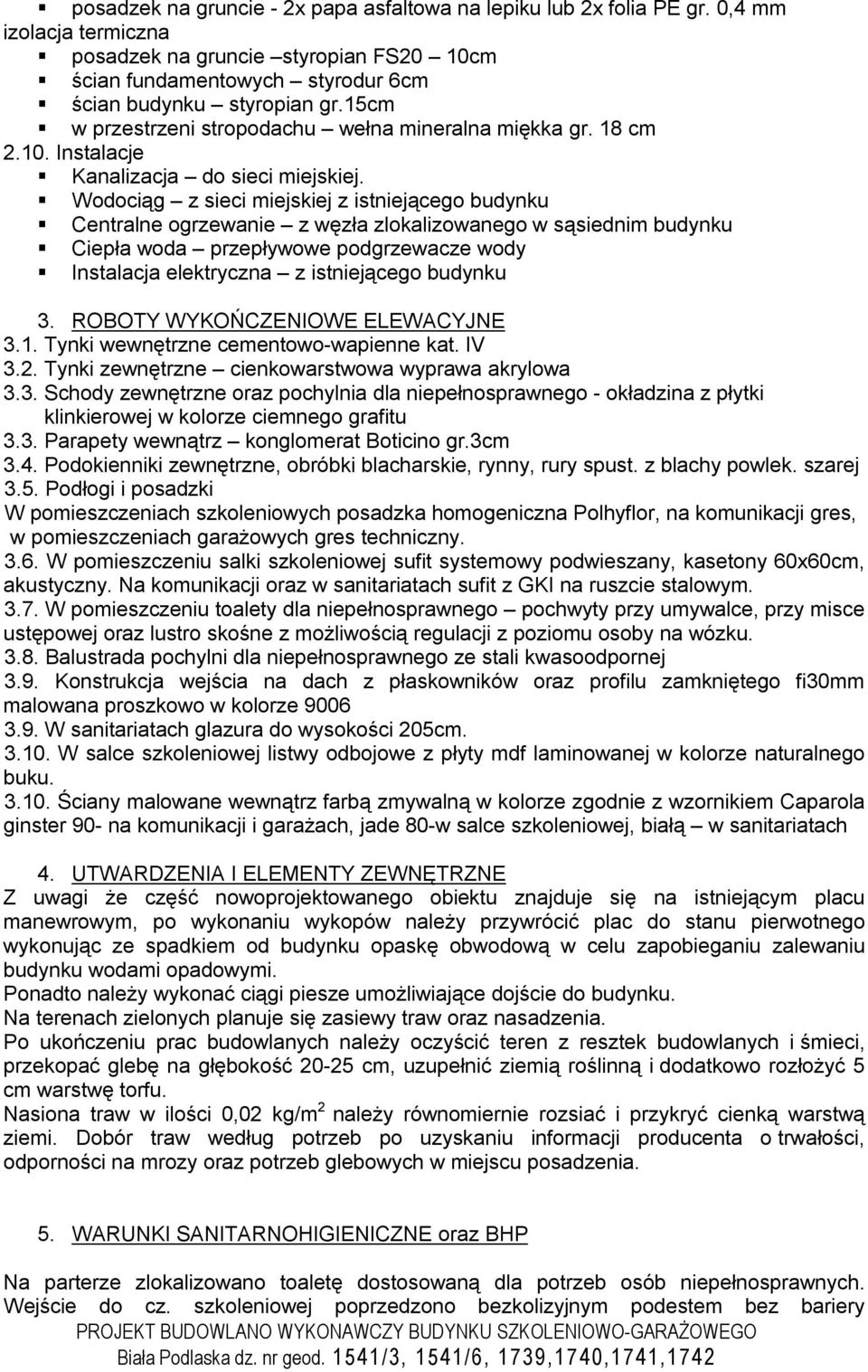

9 posadzek na gruncie - 2x papa asfaltowa na lepiku lub 2x folia PE gr. 0,4 mm izolacja termiczna posadzek na gruncie styropian FS20 10cm ścian fundamentowych styrodur 6cm ścian budynku styropian gr.15cm w przestrzeni stropodachu wełna mineralna miękka gr. 18 cm Instalacje Kanalizacja do sieci miejskiej. Wodociąg z sieci miejskiej z istniejącego budynku Centralne ogrzewanie z węzła zlokalizowanego w sąsiednim budynku Ciepła woda przepływowe podgrzewacze wody Instalacja elektryczna z istniejącego budynku 3. ROBOTY WYKOŃCZENIOWE ELEWACYJNE 3.1. Tynki wewnętrzne cementowo-wapienne kat. IV 3.2. Tynki zewnętrzne cienkowarstwowa wyprawa akrylowa 3.3. Schody zewnętrzne oraz pochylnia dla niepełnosprawnego - okładzina z płytki klinkierowej w kolorze ciemnego grafitu 3.3. Parapety wewnątrz konglomerat Boticino gr.3cm 3.4. Podokienniki zewnętrzne, obróbki blacharskie, rynny, rury spust. z blachy powlek. szarej 3.5. Podłogi i posadzki W pomieszczeniach szkoleniowych posadzka homogeniczna Polhyflor, na komunikacji gres, w pomieszczeniach garażowych gres techniczny W pomieszczeniu salki szkoleniowej sufit systemowy podwieszany, kasetony 60x60cm, akustyczny. Na komunikacji oraz w sanitariatach sufit z GKI na ruszcie stalowym W pomieszczeniu toalety dla niepełnosprawnego pochwyty przy umywalce, przy misce ustępowej oraz lustro skośne z możliwością regulacji z poziomu osoby na wózku Balustrada pochylni dla niepełnosprawnego ze stali kwasoodpornej 3.9. Konstrukcja wejścia na dach z płaskowników oraz profilu zamkniętego fi30mm malowana proszkowo w kolorze W sanitariatach glazura do wysokości 205cm W salce szkoleniowej listwy odbojowe z płyty mdf laminowanej w kolorze naturalnego buku Ściany malowane wewnątrz farbą zmywalną w kolorze zgodnie z wzornikiem Caparola ginster 90- na komunikacji i garażach, jade 80-w salce szkoleniowej, białą w sanitariatach 4. UTWARDZENIA I ELEMENTY ZEWNĘTRZNE Z uwagi że część nowoprojektowanego obiektu znajduje się na istniejącym placu manewrowym, po wykonaniu wykopów należy przywrócić plac do stanu pierwotnego wykonując ze spadkiem od budynku opaskę obwodową w celu zapobieganiu zalewaniu budynku wodami opadowymi. Ponadto należy wykonać ciągi piesze umożliwiające dojście do budynku. Na terenach zielonych planuje się zasiewy traw oraz nasadzenia. Po ukończeniu prac budowlanych należy oczyścić teren z resztek budowlanych i śmieci, przekopać glebę na głębokość cm, uzupełnić ziemią roślinną i dodatkowo rozłożyć 5 cm warstwę torfu. Nasiona traw w ilości 0,02 kg/m 2 należy równomiernie rozsiać i przykryć cienką warstwą ziemi. Dobór traw według potrzeb po uzyskaniu informacji producenta o trwałości, odporności na mrozy oraz potrzeb glebowych w miejscu posadzenia. 5. WARUNKI SANITARNOHIGIENICZNE oraz BHP Na parterze zlokalizowano toaletę dostosowaną dla potrzeb osób niepełnosprawnych. Wejście do cz. szkoleniowej poprzedzono bezkolizyjnym podestem bez bariery

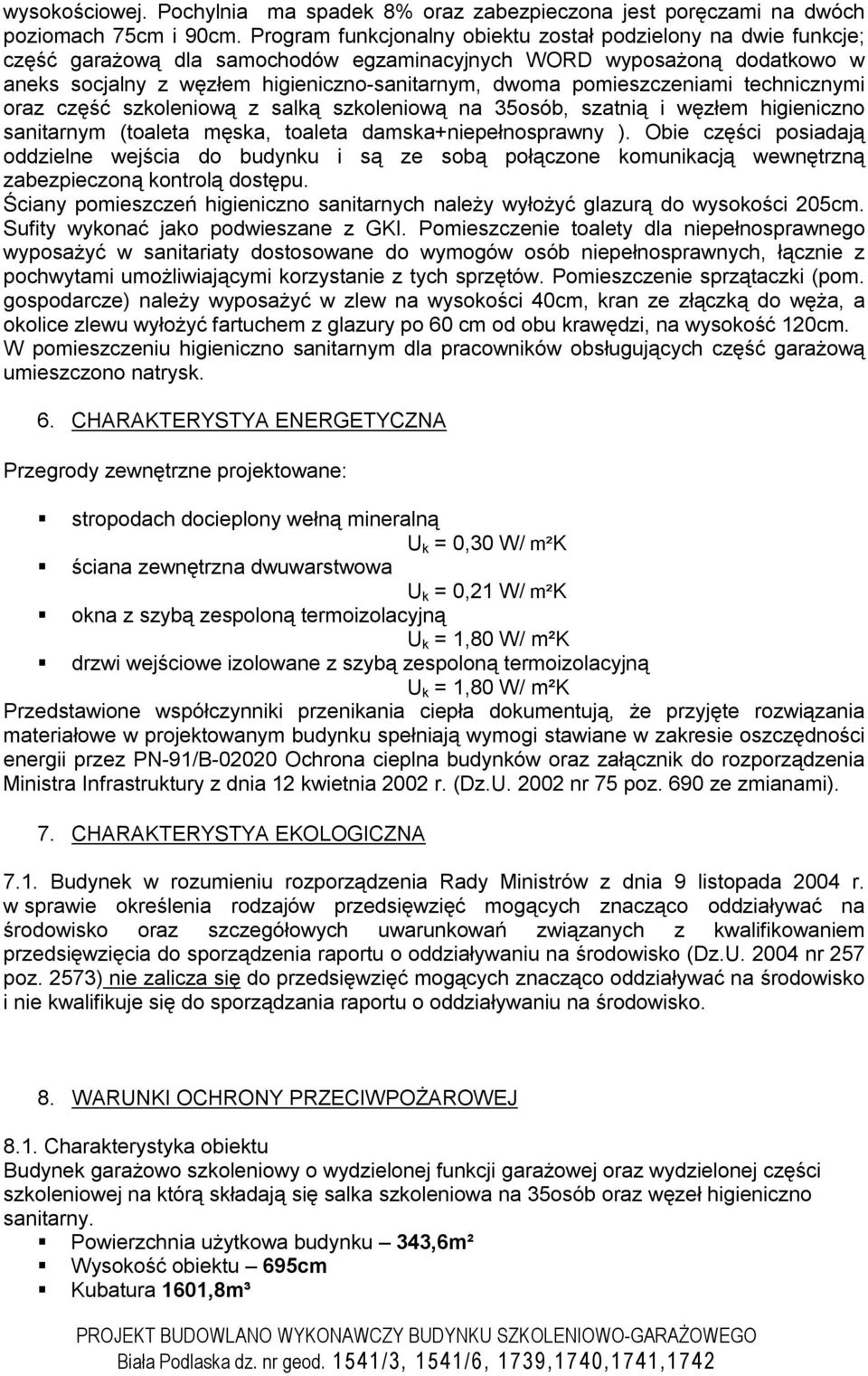

10 wysokościowej. Pochylnia ma spadek 8% oraz zabezpieczona jest poręczami na dwóch poziomach 75cm i 90cm. Program funkcjonalny obiektu został podzielony na dwie funkcje; część garażową dla samochodów egzaminacyjnych WORD wyposażoną dodatkowo w aneks socjalny z węzłem higieniczno-sanitarnym, dwoma pomieszczeniami technicznymi oraz część szkoleniową z salką szkoleniową na 35osób, szatnią i węzłem higieniczno sanitarnym (toaleta męska, toaleta damska+niepełnosprawny ). Obie części posiadają oddzielne wejścia do budynku i są ze sobą połączone komunikacją wewnętrzną zabezpieczoną kontrolą dostępu. Ściany pomieszczeń higieniczno sanitarnych należy wyłożyć glazurą do wysokości 205cm. Sufity wykonać jako podwieszane z GKI. Pomieszczenie toalety dla niepełnosprawnego wyposażyć w sanitariaty dostosowane do wymogów osób niepełnosprawnych, łącznie z pochwytami umożliwiającymi korzystanie z tych sprzętów. Pomieszczenie sprzątaczki (pom. gospodarcze) należy wyposażyć w zlew na wysokości 40cm, kran ze złączką do węża, a okolice zlewu wyłożyć fartuchem z glazury po 60 cm od obu krawędzi, na wysokość 120cm. W pomieszczeniu higieniczno sanitarnym dla pracowników obsługujących część garażową umieszczono natrysk. 6. CHARAKTERYSTYA ENERGETYCZNA Przegrody zewnętrzne projektowane: stropodach docieplony wełną mineralną U k = 0,30 W/ m²k ściana zewnętrzna dwuwarstwowa U k = 0,21 W/ m²k okna z szybą zespoloną termoizolacyjną U k = 1,80 W/ m²k drzwi wejściowe izolowane z szybą zespoloną termoizolacyjną U k = 1,80 W/ m²k Przedstawione współczynniki przenikania ciepła dokumentują, że przyjęte rozwiązania materiałowe w projektowanym budynku spełniają wymogi stawiane w zakresie oszczędności energii przez PN-91/B Ochrona cieplna budynków oraz załącznik do rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U nr 75 poz. 690 ze zmianami). 7. CHARAKTERYSTYA EKOLOGICZNA 7.1. Budynek w rozumieniu rozporządzenia Rady Ministrów z dnia 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz.U nr 257 poz. 2573) nie zalicza się do przedsięwzięć mogących znacząco oddziaływać na środowisko i nie kwalifikuje się do sporządzania raportu o oddziaływaniu na środowisko. 8. WARUNKI OCHRONY PRZECIWPOŻAROWEJ 8.1. Charakterystyka obiektu Budynek garażowo szkoleniowy o wydzielonej funkcji garażowej oraz wydzielonej części szkoleniowej na którą składają się salka szkoleniowa na 35osób oraz węzeł higieniczno sanitarny. Powierzchnia użytkowa budynku 343,6m² Wysokość obiektu 695cm Kubatura 1601,8m³

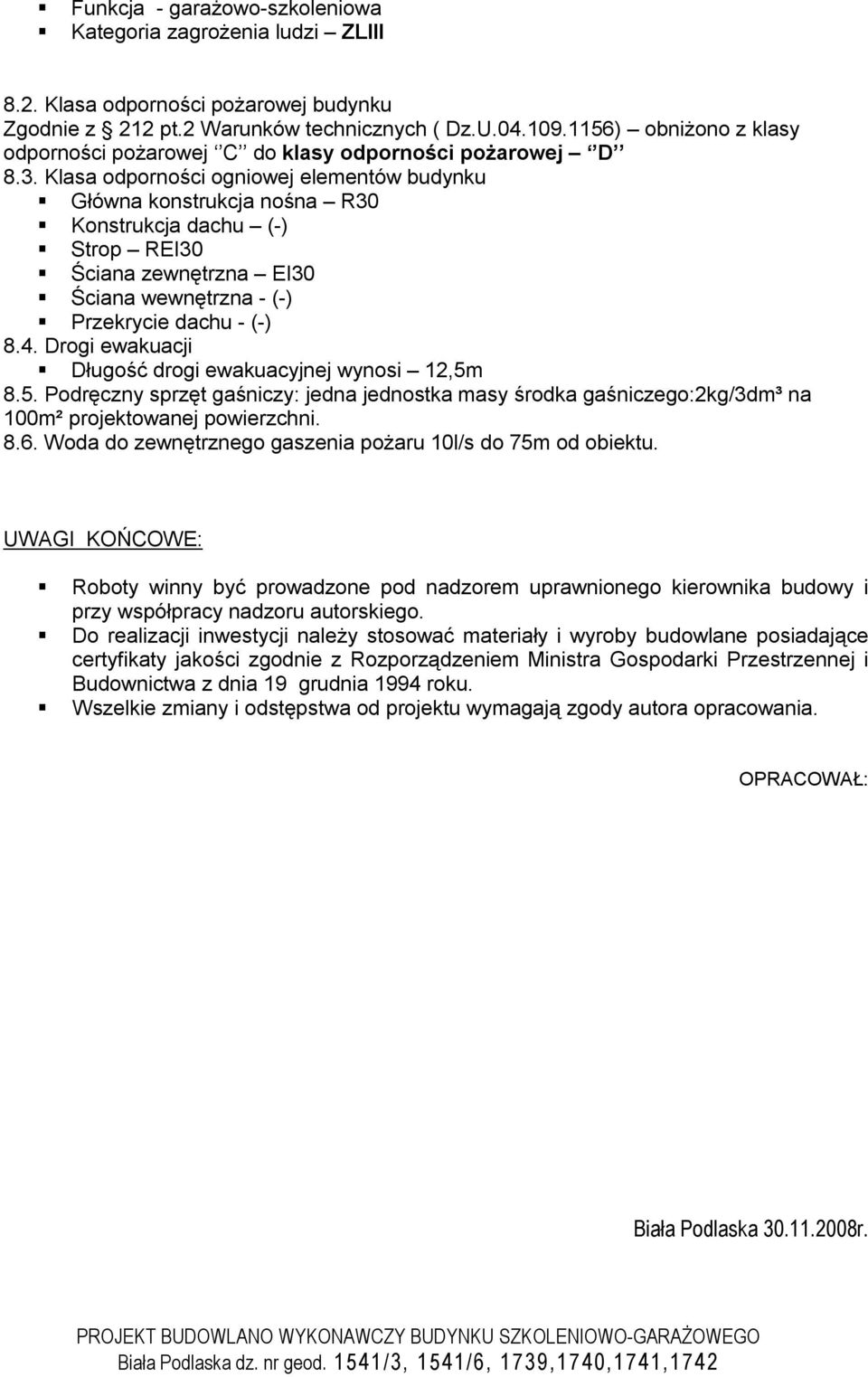

11 Funkcja - garażowo-szkoleniowa Kategoria zagrożenia ludzi ZLIII 8.2. Klasa odporności pożarowej budynku Zgodnie z 212 pt.2 Warunków technicznych ( Dz.U ) obniżono z klasy odporności pożarowej C do klasy odporności pożarowej D 8.3. Klasa odporności ogniowej elementów budynku Główna konstrukcja nośna R30 Konstrukcja dachu (-) Strop REI30 Ściana zewnętrzna EI30 Ściana wewnętrzna - (-) Przekrycie dachu - (-) 8.4. Drogi ewakuacji Długość drogi ewakuacyjnej wynosi 12,5m 8.5. Podręczny sprzęt gaśniczy: jedna jednostka masy środka gaśniczego:2kg/3dm³ na 100m² projektowanej powierzchni Woda do zewnętrznego gaszenia pożaru 10l/s do 75m od obiektu. UWAGI KOŃCOWE: Roboty winny być prowadzone pod nadzorem uprawnionego kierownika budowy i przy współpracy nadzoru autorskiego. Do realizacji inwestycji należy stosować materiały i wyroby budowlane posiadające certyfikaty jakości zgodnie z Rozporządzeniem Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994 roku. Wszelkie zmiany i odstępstwa od projektu wymagają zgody autora opracowania. OPRACOWAŁ: Biała Podlaska r.

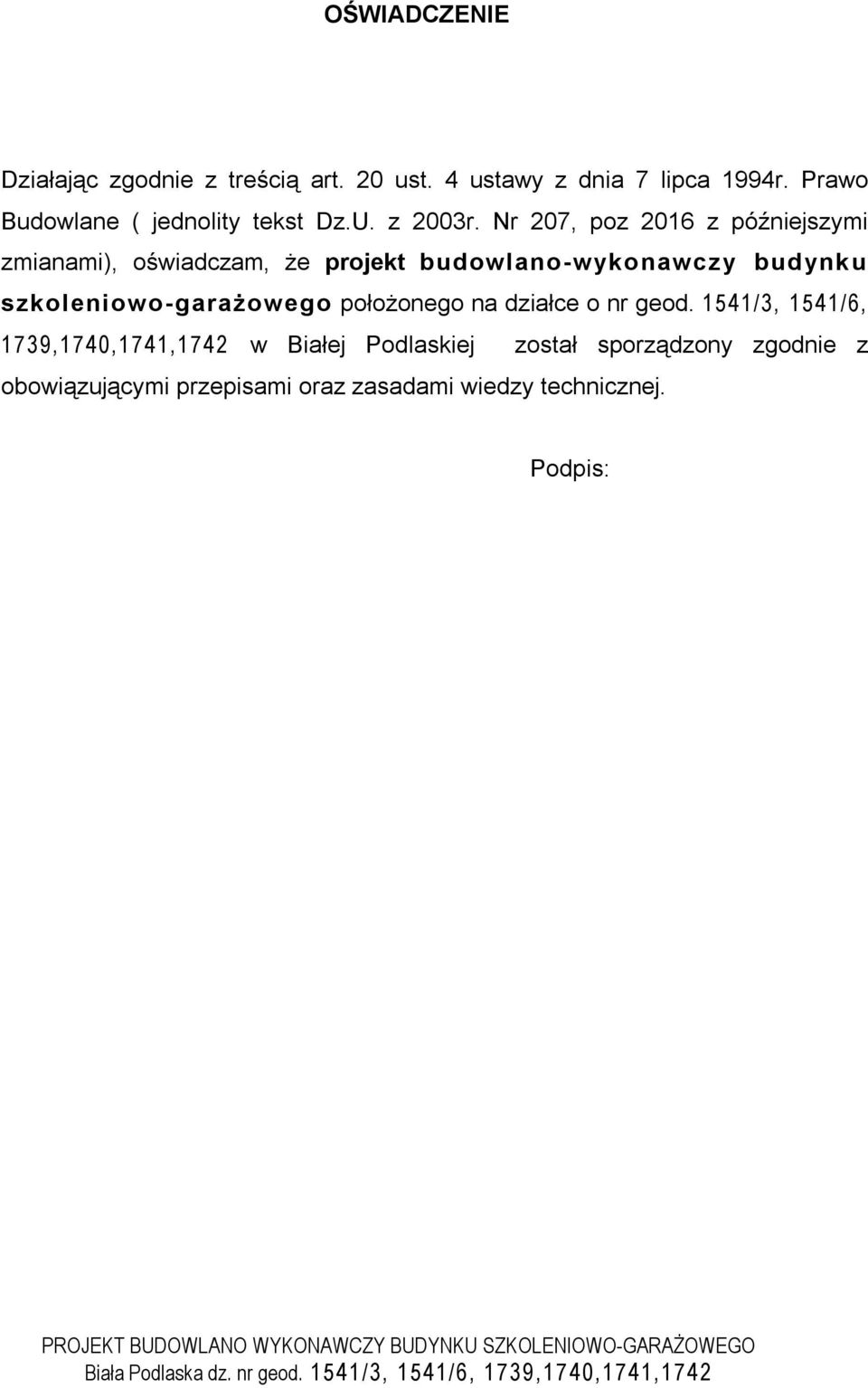

12 OŚWIADCZENIE Działając zgodnie z treścią art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane ( jednolity tekst Dz.U. z 2003r. Nr 207, poz 2016 z późniejszymi zmianami), oświadczam, że projekt budowlano-wykonawczy budynku szkoleniowo-garażowego położonego na działce o nr geod. 1541/3, 1541/6, 1739,1740,1741,1742 w Białej Podlaskiej został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis:
