2 DVB (ang. Digital Video Broadcast) to standard cyfrowej telewizji, który charakteryzuje się jakością: obrazu i dźwięku (podobną do DVD 500i), pozwalając na interaktywny odbiór, tj. włączenie napisów w różnych językach oraz przełączenia języka ścieżki audio; W standardzie DVB obraz i dźwięk przesyłane są w systemie MPEG-2 oraz MPEG-4 (H.264 AVC); Oryginalna rozdzielczość sygnału DVB to PAL 720x576.

3 DVB-S DVB-S2 transmisja satelitarna; DVB-T i DVB-T2 transmisja naziemna; DVB-C transmisja w sieciach kablowych; DVB-H transmisja naziemna dla urządzeń przenośnych np. telefonów komórkowych bądź innych terminali odbiorczych; DVB-J emisja na platformie JAVA w fazie projektowania.

4 DVB-H (ang. Digital Video Broadcasting for Handheld Terminals, norma określona przez - ETSI EN ) to system transmisji strumieni audiowizualnych do urządzeń mobilnych za pośrednictwem częstotliwości przeznaczonych dla cyfrowej telewizji naziemnej (DVB-T); Obok możliwości przesyłu programów telewizyjnych oraz radiowych, to rozwiązanie umożliwia także transmisję danych m.in. zastosowanie w urządzeniach mobilnych, tj. telefony komórkowe (UMTS), PDA; Transmisja odbywa się w trybie rozsiewczym, czyli równolegle do wszystkich odbiorców tzw. Broadcasting.

6 Informacje o nadawanych programach (EPG); Kilka kanałów dźwiękowych z różnymi wersjami językowymi; Napisy; Kodowanie kanałów w celu ograniczenia kręgu odbiorców (telewizja płatna); Telewizja interaktywna.

7 Przeprowadzanie ankiet, dzięki kanałowi zwrotnemu; Kontrola rodzicielska; Automatyczne wyszukiwanie programów. DVB-H umożliwia transmisję od 9 do 14 programów z Stat.Mux ; docelowa liczba 30 z modulacją 16QAM Kodowanie: MPEG4.

8 Time Slicing pozwala zmniejszyć średnią moc pobieraną przez urządzenie (do 90 proc. oszczędności w porównaniu z odbiorem zwykłego strumienia DVB); Wysoka ruchliwość przy wysokiej szybkości binarnej w bitach na sekundę z pojedynczą anteną w sieciach SFN; Technologia MPE-FEC zwiększa odporność na zakłócenia, zwiększona ochrona;

9 DVB-H Transmitters & Gap Fillers Live MPEG-2/4 Video Encoder Materiał ASI IP Multicast, Satellite, DTT or ASI CONTRIBUTION Network ASI or IP Multicast DISTRIBUTION Network IP/ASI TRANSPORT Network IPDC Head-End Encoding / Transcoding Head-End Kanały satelitarne Kanały DTT / DVB-H Urządzenia DVB-H

10 DVB-T Modulator MPEG-4 TV Service MUX TS 8k 4k 2k DVB-H TPS RF IP DVB-H IP Encapsulator MPE MPE-FEC Time Slicing Transmmiter RF Receiver DVB-T Demodulator 8k 4k 2k DVB-H TPS DVB-H De-Encapsulator TS Time MPE-FEC MPE Slicing IP Nowe DVB-H istniejący

11 PARAMETRY DVB-H Kodowania video MPEG-4 (H.264) Kodowanie dźwięku AAC Modulacja OFDM Pasmo UHF MHz) Czas przełączania 1-5 sek. IP Encapsulation MPE Sieć SFN TAK Max. (SFN) 67 km. Technika bezpieczeństwa Kod + RS FEC + MPE-FEC Metoda rozsyłu MPEG-2 TS

12 PARAMETRY DVB-H Przepustowość kanału 5, 6, 7, 8 MHz Tryb FFT 8k, 4k, 2k Okres ochronny 224, 112, 56, 28, 14, 7 μs Modulacja QPSK, 16QAM, 64QAM Technika bezpieczeństwa Kod + RS FEC + MPE-FEC Stosunek kodu wewnętrznego ½, 2/3, ¾, 5/6, 7/8 Szybkość kodu MPE-FEC ½, 2/3, ¾, 5/6, 7/8 Czas przeplatania Zależny od MPE-FEC, do 100ms. Teoretyczna szybkość bitów (Mbit / s) (@8MHz) Rzeczywista szybkość bitów (Mbit / s) (@8MHz, ¼ GI QPSK ½CR MPE-FEC 2/3 1/8 GI 16QAM ¾CR MPE-FEC 5/6)

13 Zużycie energii baterii oraz jej oszczędność to kluczowy aspekt w przypadku urządzeń przenośnych; Time-slicing zostało wprowadzone, aby rozwiązać ten problem. Używając systemu DVB-H można przesyłać pakiety danych w dużych, oddzielnych wiązkach umożliwiając, by odbiornik był wyłączony w okresach czasu nieaktywności przesyłu; Użytkownik nie zobaczy różnicy między okresami aktywności i nieaktywności odbioru, ponieważ dane są przechowywane w pamięci urządzenia i są odtwarzane w sposób ciągły i niezakłócony.

14 Bit-rate Time Reception of service 2 by a DVB-H terminal

15 MPE-FEC (Multi-Protocol Encapsulation/Forward Error Correction): to enkapsulacja wieloprotokołowa ze wstępną korekcją błędów; Niewielkie rozmiary anten urządzeń przenośnych oraz sygnał transmitowany z różnych źródeł wymaga, aby system transmisji danych był silnie chroniony od błędów; Do wzmocnienia transmisji dodatkowo koduje się sygnał kodem Reed-Solomon na poziomie IP.

16 MPE-FEC - wzmożona ochrona i efekt przeplatania czasu =N to modulator Corrective Data

17 Telefony komórkowe TV broadcast TV oznacza zabawę i informację (point-tomultipoint), przeciętny poziom korzystania z TV kształtuje się w przybliżeniu do 3.5h dziennie, czas największej oglądalności kształtuje się między a komunikacja point-to-point, telefony komórkowe stały się urządzeniami TV telefonia komórkowa usprawniła bezpieczeństwo, dostępność i mobilność, dostęp do usług tj. poczta głosowa, SMS, internet oraz MMS

18 GSM DVB-T/H DVB-T/H DAB D-Net (900 Mhz)/ E-Net (1800 Mhz) VHF ( MHz)/ UHF ( MHz) VHF ( MHz)/ UHF ( MHz) VHF ( MHz)/ L-band ( MHz) GMSK 16QAM QPSK DQPSK Thermal noise (dbm/hz) Bandwith (dbhz) Noise figure (db) System requirements (db) C/N or EC/NO Sensitivity (dbm) DELTA (db) Frequency range Modulation

FUNKCJE MHP STUDIO SIECI DVB-H PROGRAMY TELEWIZYJNE FUNKCJE HERMETYCZNE IP PROGRAMY RADIOWE USŁUGI RADIO BROADCASTING INTERNET WIDEOKLIPY CA-DOSTĘP WARUNKOWY REKLAMY PROCES I FUNKCJE MULTPLEKSERA

19 FUNKCJE MHP STUDIO SIECI DVB-H PROGRAMY TELEWIZYJNE FUNKCJE HERMETYCZNE IP PROGRAMY RADIOWE USŁUGI RADIO BROADCASTING INTERNET WIDEOKLIPY CA-DOSTĘP WARUNKOWY REKLAMY PROCES I FUNKCJE MULTPLEKSERA MPEG W IP MUX - kilka wejść dla jednego wyjścia REMUX - do tworzenia pakietów programów indywidualnych TRANSRATING - zmiana pasma poszczególnych programów, aby zoptymalizować zasoby pasma DROP/INSERT - aby usunąć lub wprowadzić poszczególne programy lub informacje z jednego bukietu lub ze strumienia złożonego GENEROWANIE TABEL PSI-SI ZARZĄDZANIE WĘZŁAMI I STRUMIENIAMI

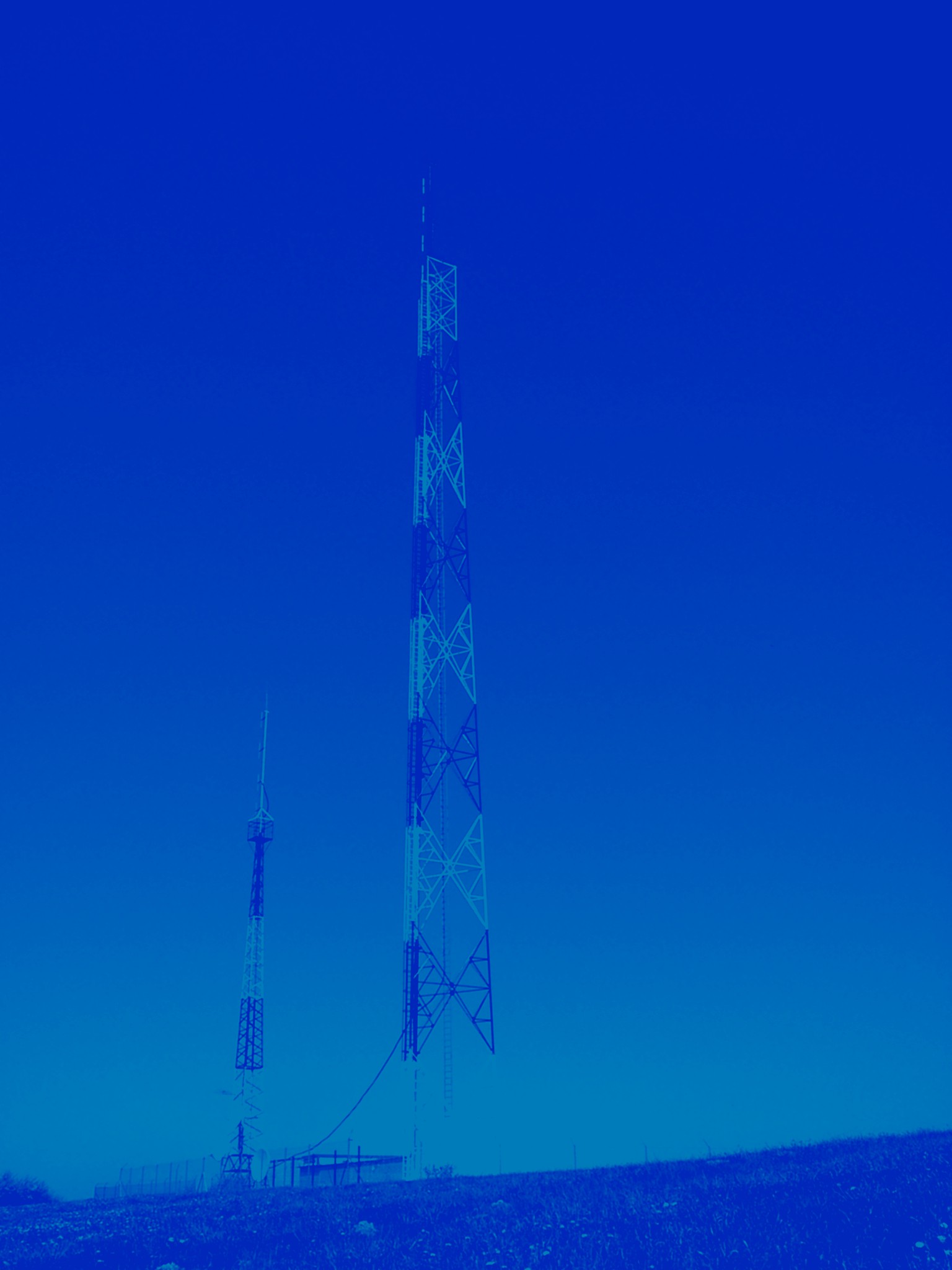

20 siedziba firmy stacje nadawcze
