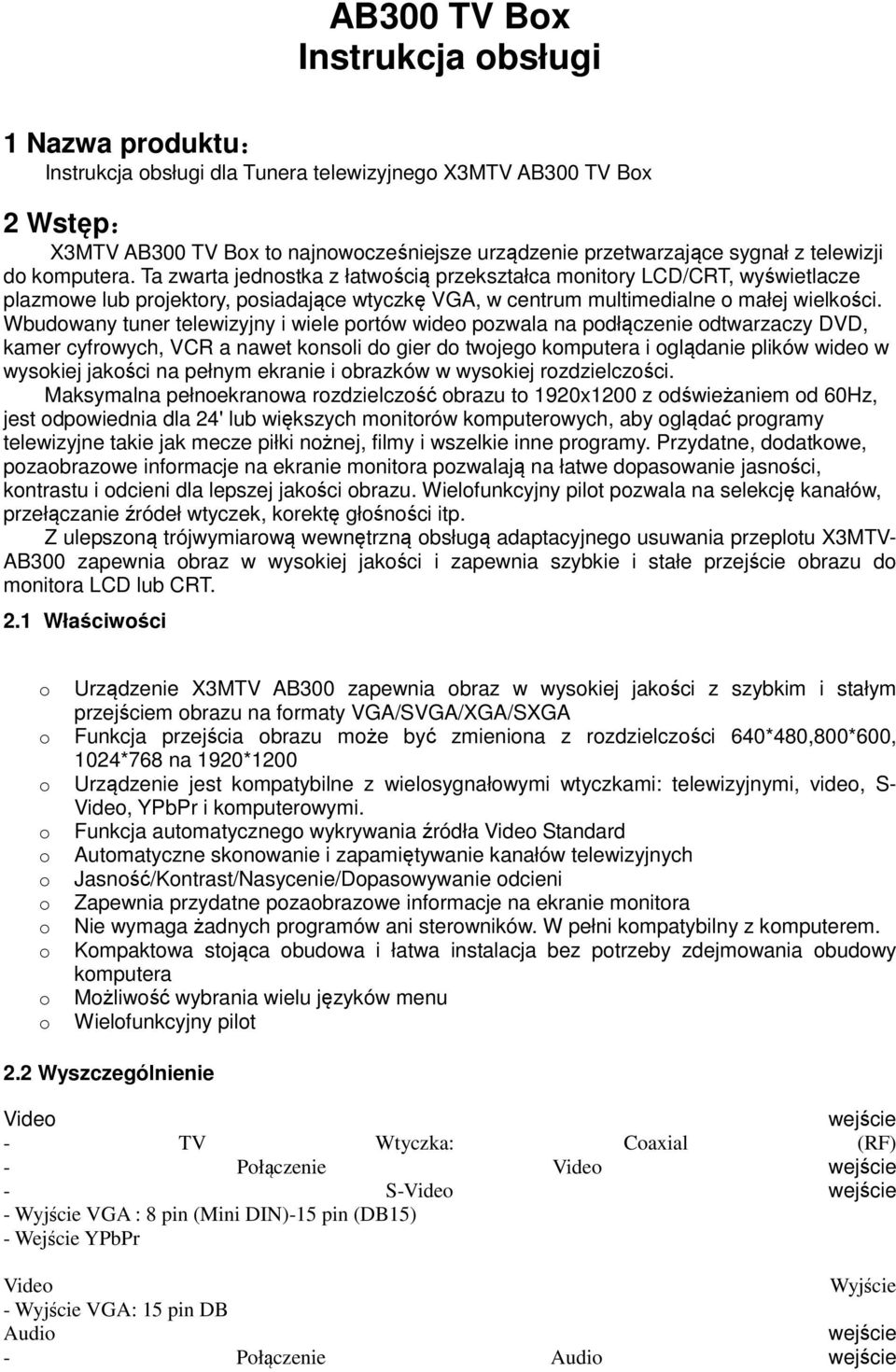

1 AB300 TV Box Instrukcja obsługi 1 Nazwa produktu: Instrukcja obsługi dla Tunera telewizyjnego X3MTV AB300 TV Box 2 Wstęp: X3MTV AB300 TV Box to najnowocześniejsze urządzenie przetwarzające sygnał z telewizji do komputera. Ta zwarta jednostka z łatwością przekształca monitory LCD/CRT, wyświetlacze plazmowe lub projektory, posiadające wtyczkę VGA, w centrum multimedialne o małej wielkości. Wbudowany tuner telewizyjny i wiele portów wideo pozwala na podłączenie odtwarzaczy DVD, kamer cyfrowych, VCR a nawet konsoli do gier do twojego komputera i oglądanie plików wideo w wysokiej jakości na pełnym ekranie i obrazków w wysokiej rozdzielczości. Maksymalna pełnoekranowa rozdzielczość obrazu to 1920x1200 z odświeżaniem od 60Hz, jest odpowiednia dla 24' lub większych monitorów komputerowych, aby oglądać programy telewizyjne takie jak mecze piłki nożnej, filmy i wszelkie inne programy. Przydatne, dodatkowe, pozaobrazowe informacje na ekranie monitora pozwalają na łatwe dopasowanie jasności, kontrastu i odcieni dla lepszej jakości obrazu. Wielofunkcyjny pilot pozwala na selekcję kanałów, przełączanie źródeł wtyczek, korektę głośności itp. Z ulepszoną trójwymiarową wewnętrzną obsługą adaptacyjnego usuwania przeplotu X3MTV- AB300 zapewnia obraz w wysokiej jakości i zapewnia szybkie i stałe przejście obrazu do monitora LCD lub CRT. 2.1 Właściwości o Urządzenie X3MTV AB300 zapewnia obraz w wysokiej jakości z szybkim i stałym przejściem obrazu na formaty VGA/SVGA/XGA/SXGA o Funkcja przejścia obrazu może być zmieniona z rozdzielczości 640*480,800*600, 1024*768 na 1920*1200 o Urządzenie jest kompatybilne z wielosygnałowymi wtyczkami: telewizyjnymi, video, S- Video, YPbPr i komputerowymi. o Funkcja automatycznego wykrywania źródła Video Standard o Automatyczne skonowanie i zapamiętywanie kanałów telewizyjnych o Jasność/Kontrast/Nasycenie/Dopasowywanie odcieni o Zapewnia przydatne pozaobrazowe informacje na ekranie monitora o Nie wymaga żadnych programów ani sterowników. W pełni kompatybilny z komputerem. o Kompaktowa stojąca obudowa i łatwa instalacja bez potrzeby zdejmowania obudowy komputera o Możliwość wybrania wielu języków menu o Wielofunkcyjny pilot 2.2 Wyszczególnienie Video wejście - TV Wtyczka: Coaxial (RF) - Połączenie Video wejście - S-Video wejście - Wyjście VGA : 8 pin (Mini DIN)-15 pin (DB15) - Wejście YPbPr Video Wyjście - Wyjście VGA: 15 pin DB Audio wejście - Połączenie Audio wejście

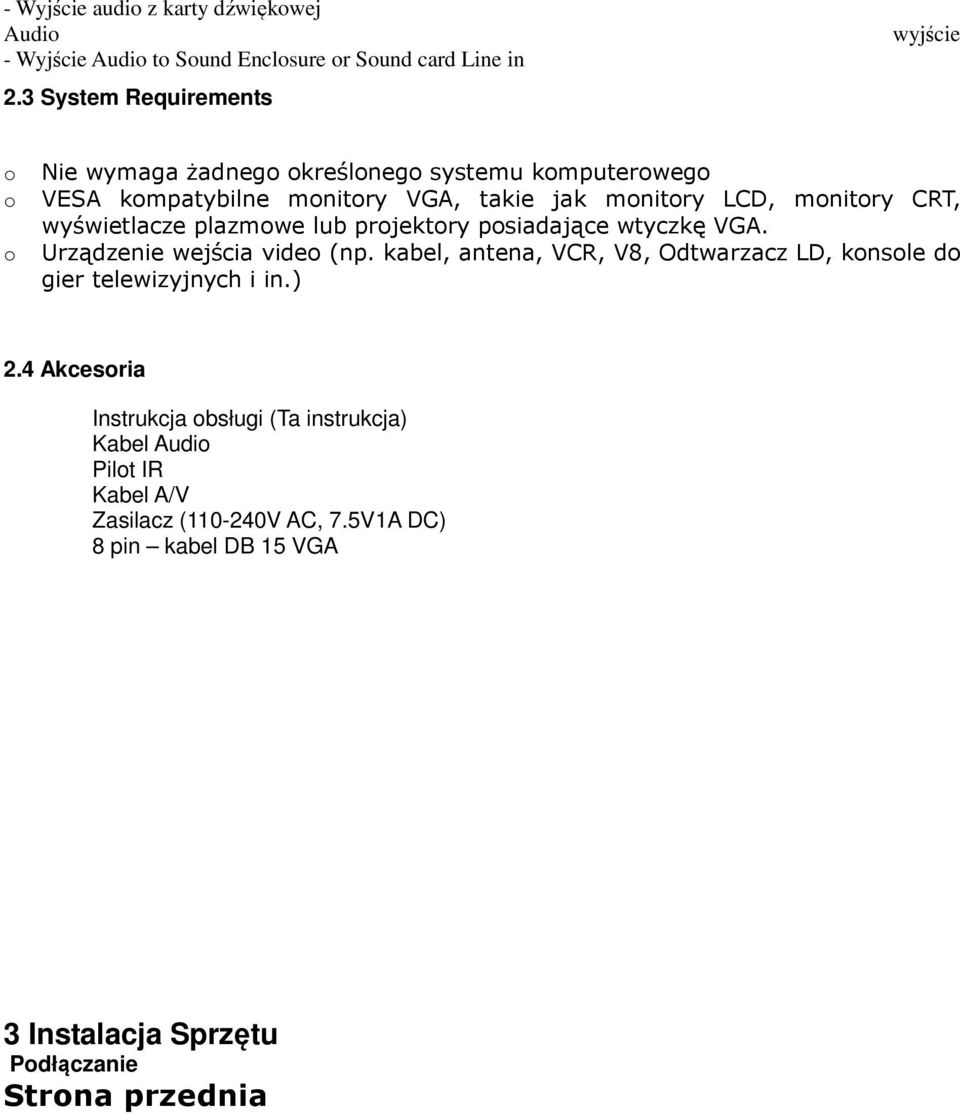

2 - Wyjście audio z karty dźwiękowej Audio - Wyjście Audio to Sound Enclosure or Sound card Line in 2.3 System Requirements wyjście o o o Nie wymaga Ŝadnego określonego systemu komputerowego VESA kompatybilne monitory VGA, takie jak monitory LCD, monitory CRT, wyświetlacze plazmowe lub projektory posiadające wtyczkę VGA. Urządzenie wejścia video (np. kabel, antena, VCR, V8, Odtwarzacz LD, konsole do gier telewizyjnych i in.) 2.4 Akcesoria Instrukcja obsługi (Ta instrukcja) Kabel Audio Pilot IR Kabel A/V Zasilacz ( V AC, 7.5V1A DC) 8 pin kabel DB 15 VGA 3 Instalacja Sprzętu Podłączanie Strona przednia

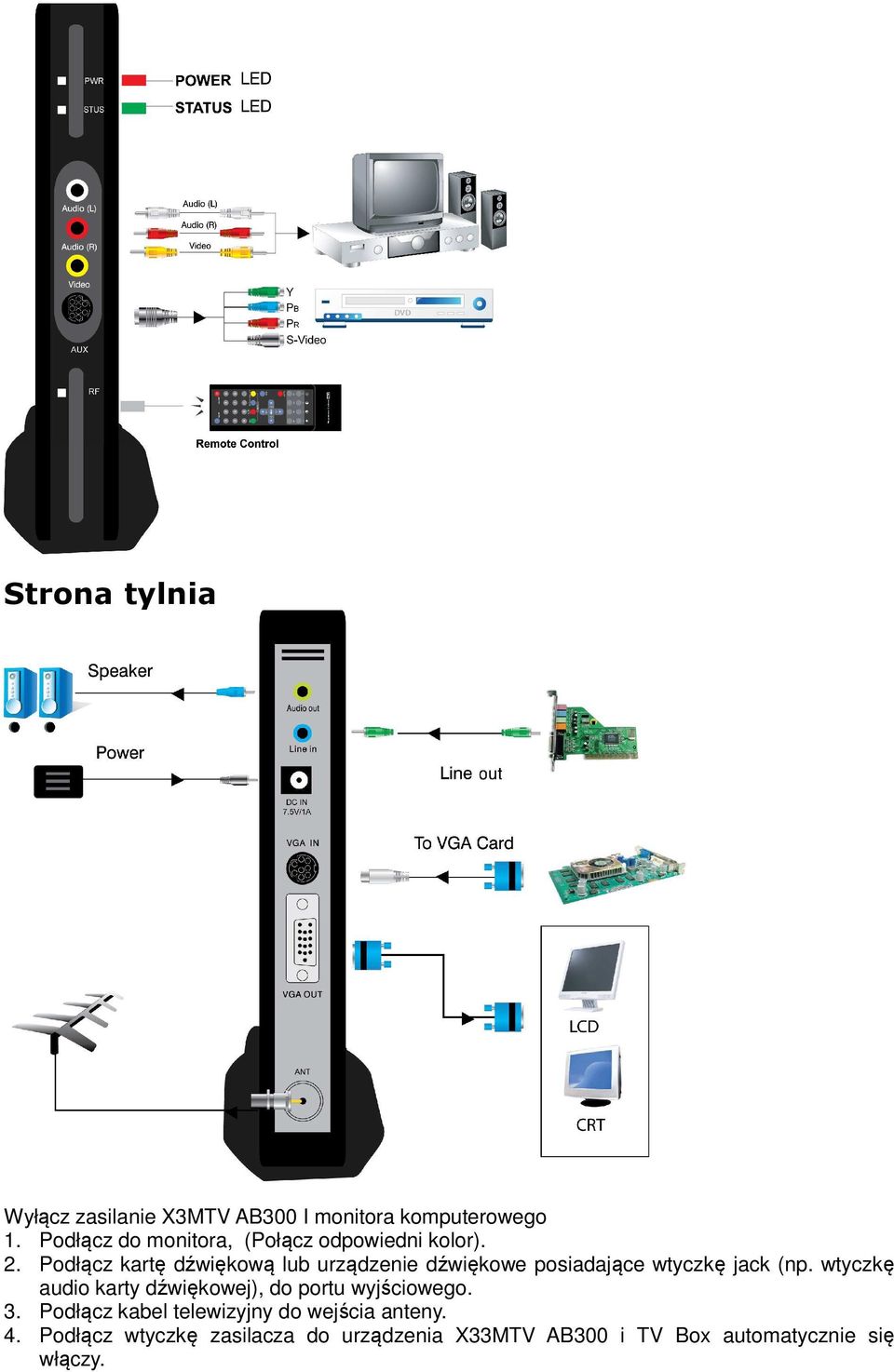

3 Strona tylnia Wyłącz zasilanie X3MTV AB300 I monitora komputerowego 1. Podłącz do monitora, (Połącz odpowiedni kolor). 2. Podłącz kartę dźwiękową lub urządzenie dźwiękowe posiadające wtyczkę jack (np. wtyczkę audio karty dźwiękowej), do portu wyjściowego. 3. Podłącz kabel telewizyjny do wejścia anteny. 4. Podłącz wtyczkę zasilacza do urządzenia X33MTV AB300 i TV Box automatycznie się włączy.

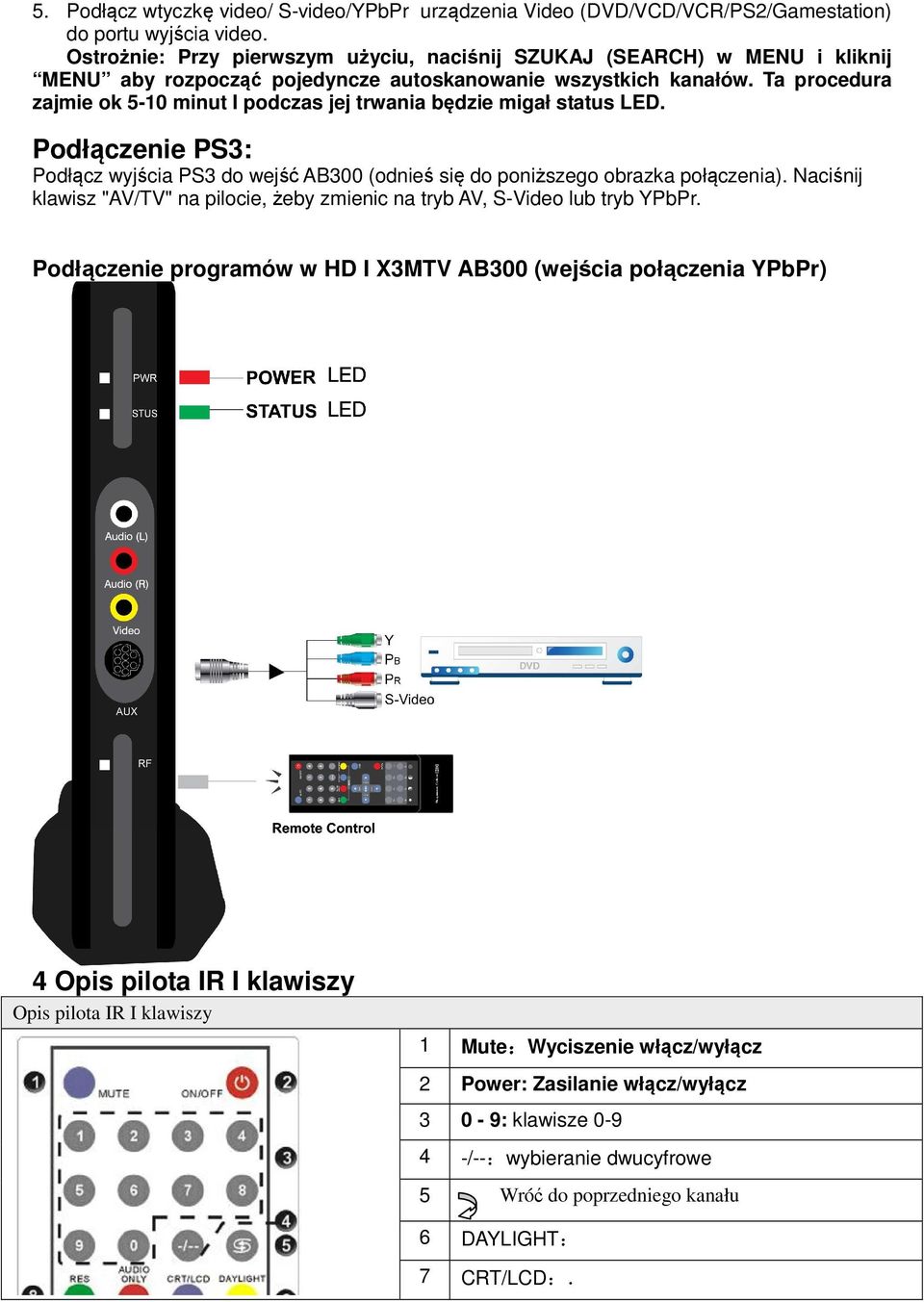

4 5. Podłącz wtyczkę video/ S-video/YPbPr urządzenia Video (DVD/VCD/VCR/PS2/Gamestation) do portu wyjścia video. Ostrożnie: Przy pierwszym użyciu, naciśnij SZUKAJ (SEARCH) w MENU i kliknij MENU aby rozpocząć pojedyncze autoskanowanie wszystkich kanałów. Ta procedura zajmie ok 5-10 minut I podczas jej trwania będzie migał status LED. Podłączenie PS3: Podłącz wyjścia PS3 do wejść AB300 (odnieś się do poniższego obrazka połączenia). Naciśnij klawisz "AV/TV" na pilocie, żeby zmienic na tryb AV, S-Video lub tryb YPbPr. Podłączenie programów w HD I X3MTV AB300 (wejścia połączenia YPbPr) 4 Opis pilota IR I klawiszy Opis pilota IR I klawiszy 1 Mute:Wyciszenie włącz/wyłącz 2 Power: Zasilanie włącz/wyłącz 3 0-9: klawisze /--:wybieranie dwucyfrowe 5 do poprzedniego kanału 6 DAYLIGHT: 7 CRT/LCD:.

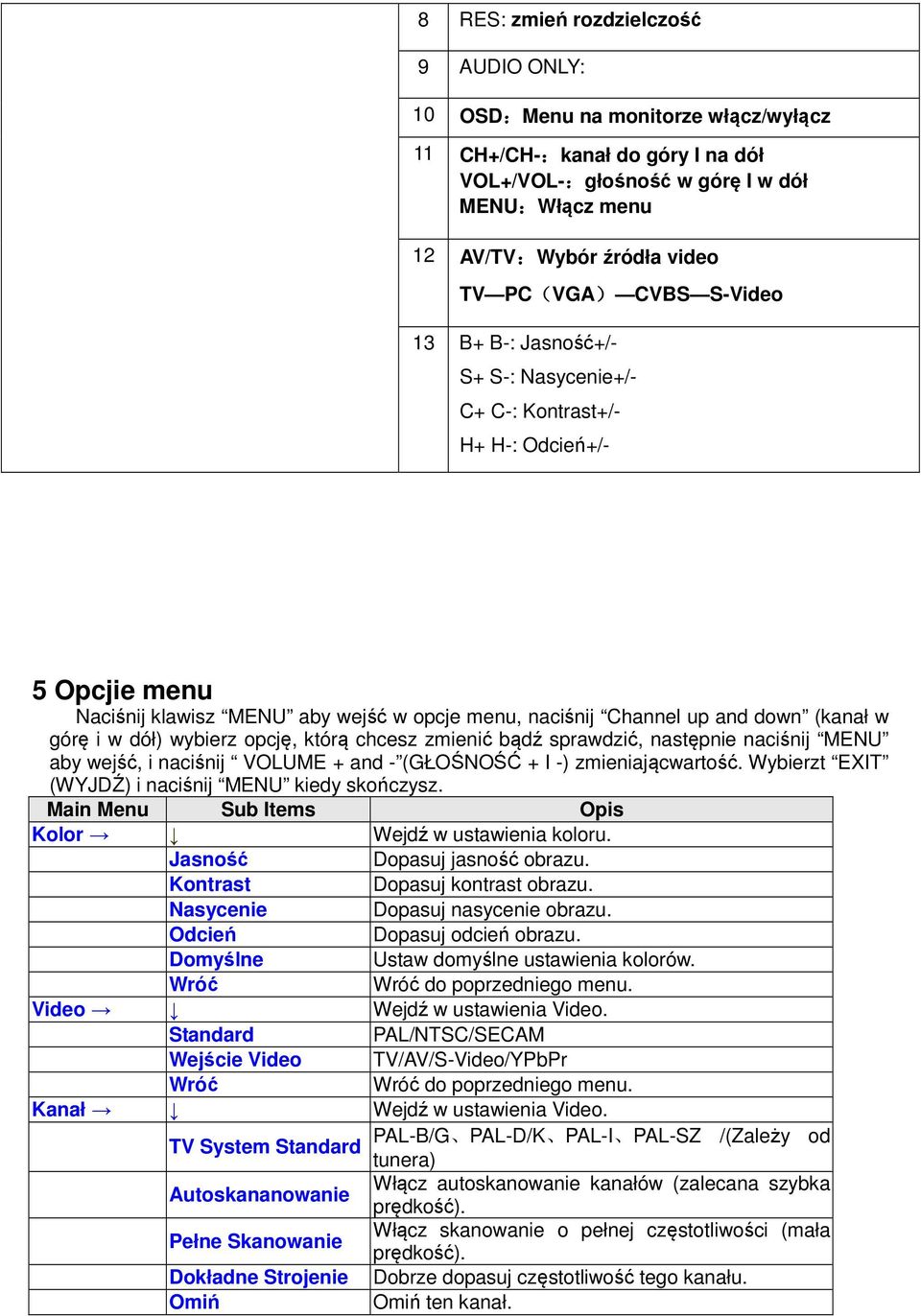

5 8 RES: zmień rozdzielczość 9 AUDIO ONLY: 10 OSD:Menu na monitorze włącz/wyłącz 11 CH+/CH-:kanał do góry I na dół VOL+/VOL-:głośność w górę I w dół MENU:Włącz menu 12 AV/TV:Wybór źródła video TV PC(VGA) CVBS S-Video 13 B+ B-: Jasność+/- S+ S-: Nasycenie+/- C+ C-: Kontrast+/- H+ H-: Odcień+/- 5 Opcjie menu Naciśnij klawisz MENU aby wejść w opcje menu, naciśnij Channel up and down (kanał w górę i w dół) wybierz opcję, którą chcesz zmienić bądź sprawdzić, następnie naciśnij MENU aby wejść, i naciśnij VOLUME + and - (GŁOŚNOŚĆ + I -) zmieniającwartość. Wybierzt EXIT (WYJDŹ) i naciśnij MENU kiedy skończysz. Main Menu Sub Items Opis Kolor Wejdź w ustawienia koloru. Jasność Dopasuj jasność obrazu. Kontrast Dopasuj kontrast obrazu. Nasycenie Dopasuj nasycenie obrazu. Odcień Dopasuj odcień obrazu. Domyślne Ustaw domyślne ustawienia kolorów. do poprzedniego menu. Video Wejdź w ustawienia Video. Standard PAL/NTSC/SECAM Wejście Video TV/AV/S-Video/YPbPr do poprzedniego menu. Kanał Wejdź w ustawienia Video. PAL-B/G PAL-D/K PAL-I PAL-SZ /(Zależy od TV System Standard tunera) Autoskananowanie Włącz autoskanowanie kanałów (zalecana szybka prędkość). Pełne Skanowanie Włącz skanowanie o pełnej częstotliwości (mała prędkość). Dokładne Strojenie Dobrze dopasuj częstotliwość tego kanału. Omiń Omiń ten kanał.

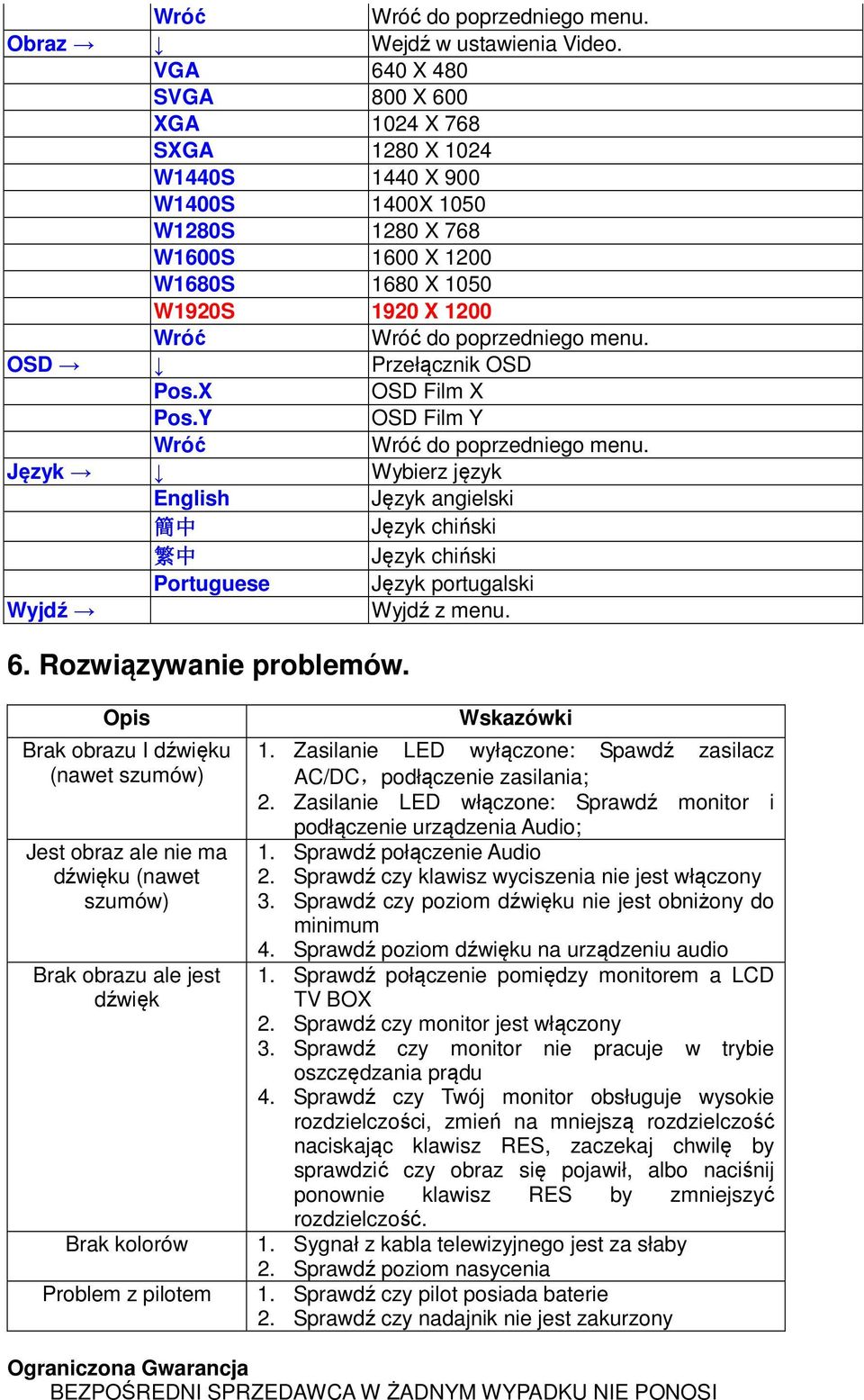

6 do poprzedniego menu. Obraz Wejdź w ustawienia Video. VGA 640 X 480 SVGA 800 X 600 XGA 1024 X 768 SXGA 1280 X 1024 W1440S 1440 X 900 W1400S 1400X 1050 W1280S 1280 X 768 W1600S 1600 X 1200 W1680S 1680 X 1050 W1920S 1920 X 1200 do poprzedniego menu. OSD Przełącznik OSD Pos.X OSD Film X Pos.Y OSD Film Y do poprzedniego menu. Język Wybierz język English Język angielski 簡 中 Język chiński 繁 中 Język chiński Portuguese Język portugalski Wyjdź Wyjdź z menu. 6. Rozwiązywanie problemów. Opis Brak obrazu I dźwięku (nawet szumów) Jest obraz ale nie ma dźwięku (nawet szumów) Brak obrazu ale jest dźwięk Brak kolorów Problem z pilotem Wskazówki 1. Zasilanie LED wyłączone: Spawdź zasilacz AC/DC,podłączenie zasilania; 2. Zasilanie LED włączone: Sprawdź monitor i podłączenie urządzenia Audio; 1. Sprawdź połączenie Audio 2. Sprawdź czy klawisz wyciszenia nie jest włączony 3. Sprawdź czy poziom dźwięku nie jest obniżony do minimum 4. Sprawdź poziom dźwięku na urządzeniu audio 1. Sprawdź połączenie pomiędzy monitorem a LCD TV BOX 2. Sprawdź czy monitor jest włączony 3. Sprawdź czy monitor nie pracuje w trybie oszczędzania prądu 4. Sprawdź czy Twój monitor obsługuje wysokie rozdzielczości, zmień na mniejszą rozdzielczość naciskając klawisz RES, zaczekaj chwilę by sprawdzić czy obraz się pojawił, albo naciśnij ponownie klawisz RES by zmniejszyć rozdzielczość. 1. Sygnał z kabla telewizyjnego jest za słaby 2. Sprawdź poziom nasycenia 1. Sprawdź czy pilot posiada baterie 2. Sprawdź czy nadajnik nie jest zakurzony Ograniczona Gwarancja BEZPOŚREDNI SPRZEDAWCA W ŻADNYM WYPADKU NIE PONOSI

7 ODPOWIEDZIALNOŚCI ZA PODWYŻSZONĄ CENĘ PRODUKTU WYNIKAJĄCĄ Z BEZPOŚREDNIEGO, POŚREDNIEGO, CELOWEGO, PRZYPADKOWEGO LUB KONSEKWENTNEGO USZKODZENIA WYNIKAJĄCEGO Z UŻYTKOWANIA PRODUKTU, DYSKU LUB JEGO DOKUMENTACJI. Bezpośredni sprzedawca nie daje żadnej gwarancji ani przedstawicielstwa wyrażonego, uzgodnionego lub ustawowego w związku z zawartością albo użyciem tej dokumentacji i specjalnie zrzeka się jego jakości, działania, wartości rynkowej lub funkcjonalności produktu dla jakiegokolwiek szczególnego celu. Bezpośredni sprzedawca zastrzega sobie także prawo do korygowania lub uaktualniania urządzenia lub dokumentacji bez potrzeby powiadamiania podmiotu tych korekt i uaktualnień. W razie dalszych pytań skontaktuj się ze swoim bezpośrednim sprzedawcą. Informacje Federalnej Komisji Łączności Ten sprzęt został przetestowany i znalazł zastosowanie dla limitów dla cyfrowych urządzeń klasy B zgodnie z podpunktem J punktu 15 regulaminu Federalnej Komisji Łączności. Limity są wprowadzone, żeby zapewnić uzasadnione zabezpieczenie przeciw szkodliwym interferencjom w domowych instalacjach. Ten sprzęt ma wiele zastosowań i może wytwarzać energię częstotliwości radiowej, więc jeśli nie jest zainstalowany zgodnie z instrukcjami, może spowodować szkodliwe zakłócenia komunikacji radiowej. Jednakże, nie ma gwarancji, że zakłócenia nie wystąpią przy dokładnej instalacji. Jeśli ten sprzęt stwarza szkodliwe zakłócenia dla odbioru sygnału radiowego bądź telewizyjnego, które mogą być skutkiem włączania i wyłączania sprzętu, użytkownik powinien spróbować zmniejszyć zakłócenia za pomocą jednej bądź kilku z podanych możliwości: Przekierunkować lub przestawić antenę. Powiększyć odległość pomiędzy sprzętem a odbiornikiem. Podłączyć sprzęt do źródła energii innego niż do tego, do którego podłączony jest odbiornik Skonsultować się z dystrybutorem lub z doświadczonym technikiem radiowo-telewizyjnym. Ostrzeżenie Federalnej Komisji Łączności Aby przestrzegać zalecenia Federalnej Komisji Łączności, użytkownik powinien używać uziemionego źródła energii i dołączonego kabla ekranowanego ze związanym rdzeniem ferrytowym. Jeśli będzie używane złącze zbudowane z kabli koncentrycznych (BNC), należy używać tylko ekranowanego kabla BNC. Ponadto, wszelkie nieautoryzowane zmiany i modyfikacje nie zatwierdzone przez grupę odpowiedzialną za kontrolę przepisów, może unieważnić możliwość korzystania z urządzenia.
